(b)în cazul în care un producător este desemnat ca serviciu tehnic în conformitate cu articolul 72 alineatul (1) și cu anexa VII la Regulamentul (UE) 2018/858 al Parlamentului European și al Consiliului, în ceea ce privește cerințele prevăzute în regulamentele ONU enumerate în anexa II la Regulamentul (UE) 2019/2144, și

(c)în cazul în care s-a aplicat încercarea virtuală în conformitate cu articolul 30 alineatul (7) și cu anexa VIII la Regulamentul (UE) 2018/858 al Parlamentului European și al Consiliului, în ceea ce privește cerințele prevăzute în regulamentele ONU enumerate în anexa II la Regulamentul (UE) 2019/2144.

(a)fie într-o plăcuță de metal dreptunghiulară,

(b)fie într-o etichetă autocolantă dreptunghiulară.

Plăcuțele metalice trebuie să fie fixate cu nituri sau cu alte elemente echivalente.

Etichetele trebuie să fie rezistente la modificări și la contrafacere și trebuie să se distrugă în cazul în care se încearcă îndepărtarea acestora.

Informațiile care trebuie menționate pe plăcuța regulamentară a producătorului.

Următoarele informații trebuie imprimate pe plăcuța regulamentară a producătorului, în ordinea de mai jos, astfel încât să nu poată fi șterse:

(a)denumirea societății producătorului;

(b)numărul complet de omologare de tip al vehiculului;

(c)stadiul de finalizare, în cazul celei de a doua etape și a etapelor ulterioare de construcție a vehiculelor construite în mai multe etape, astfel cum se menționează la punctul 4.2. din anexa IX la Regulamentul (UE) 2018/858;

(d)numărul de identificare al vehiculului;

(e)masa maximă tehnic admisibilă a vehiculului încărcat;

(f)masa maximă tehnic admisibilă a ansamblului;

(g)masa maximă tehnic admisibilă pe fiecare axă, prezentată începând cu axa din față a vehiculului.

Înălțimea caracterelor menționate la punctul 1.2.1. litera (d) nu poate fi mai mică de 4 mm.

Înălțimea caracterelor folosite pentru informațiile menționate la punctul 1.2.1., altele decât numărul de identificare a vehiculului, trebuie să fie de minimum 2 mm.

Dispoziții specifice

Remorci

În cazul remorcilor, se menționează masa verticală statică maximă tehnic admisibilă la punctul de cuplare.

Punctul de cuplare este considerat ca fiind o axă. Această axă se numerotează cu „0”.

Prima axă se numerotează cu „1”, a doua cu „2” și așa mai departe, cifrele fiind separate de o liniuță.

Masa ansamblului menționat la punctul 1.2.1. litera (f) se omite.

Vehicule grele

În ceea ce privește vehiculele din categoriile N3, O3 sau O4, se menționează masa maximă tehnic admisibilă pe un grup de axe. Rubrica referitoare la „grupul de axe” se identifică cu litera „T” urmată de o liniuță.

În ceea ce privește vehiculele din categoriile M3, N3, O3 sau O4, producătorul poate menționa pe plăcuța regulamentară a producătorului masa totală maximă admisibilă prevăzută pentru înmatriculare/punere în circulație.

Partea din plăcuța regulamentară a producătorului în care sunt menționate masele se împarte în două coloane: masele maxime admisibile prevăzute pentru înmatriculare/punere în circulație prevăzute se menționează în coloana din stânga, iar masele maxime tehnic admisibile ale vehiculului încărcat se menționează în coloana din dreapta.

Codul țării (format din două litere) în care se intenționează să fie înmatriculat vehiculul se menționează drept cap de tabel al coloanei din stânga. Codul trebuie să fie în conformitate cu standardul ISO 3166-1: 2006.

Cerințele de la punctul 1.3.2.1. nu se aplică în cazul în care:

(a)masa maximă tehnic admisibilă pe un grup de axe este suma maselor maxime tehnic admisibile pe axele care fac parte din grupul de axe respectiv;

(b)litera „T” este adăugată ca sufix la masa maximă pe fiecare axă care face parte din acel grup de axe, iar

(c)dacă se aplică cerințele de la punctul 1.3.2.2., masa maximă admisibilă de înmatriculare/de punere în circulație pe grupul de axe este suma maselor maxime admisibile de înmatriculare/de punere în circulație pe axele care fac parte din grupul de axe respectiv.

Informații suplimentare

Producătorul poate furniza informații suplimentare sub inscripționările prevăzute sau alături de acestea, în exteriorul unui dreptunghi clar marcat care conține doar informațiile menționate la punctele 1.2. și 1.3.

Modele de plăcuță regulamentară a producătorului

În secțiunea B sunt prezentate exemple de diferite modele posibile de plăcuță regulamentară a producătorului.

Datele prezentate în modele sunt fictive.

Cerințe privind amplasarea pe vehicul

Plăcuța regulamentară a producătorului trebuie să fie bine fixată într-o poziție ușor vizibilă și ușor accesibilă.

Amplasarea se alege astfel încât piesa pe care se fixează plăcuța să nu poată fi înlocuită pe durata utilizării vehiculului.

Numărul de identificare al vehiculului (VIN)

VIN constă în următoarele trei secțiuni și o cifră de verificare:

(a)codul de identificare a producătorului (WMI);

(b)secțiunea de descriere a vehiculului (VDS);

(c)secțiunea de identificare a vehiculului (VIS).

WMI este format dintr-un cod atribuit producătorului vehiculului, care permite identificarea producătorului.

Codul cuprinde trei caractere alfanumerice, majuscule ale alfabetului latin sau cifre arabe, care sunt atribuite de către autoritatea competentă din țara în care se află sediul principal al producătorului.

Autoritatea competentă acționează de comun acord cu organizația internațională menționată în standardul ISO 3780:2009 „Vehicule rutiere. Cod de identificare a producătorului (WMI)”.

În cazul în care producția globală a producătorului este mai mică de 500 de vehicule pe an, al treilea caracter este întotdeauna „9”. Pentru identificarea acestor producători, autoritatea competentă menționată la punctul 2.2. atribuie și cel de-al treilea, al patrulea și al cincilea caracter din VIS.

VDS constă în cinci caractere alfanumerice, majuscule ale alfabetului latin sau cifre arabe, care servesc la identificarea caracteristicilor generale ale vehiculului. În cazul în care producătorul nu utilizează unul sau mai multe dintre cele cinci caractere, spațiile neutilizate se completează cu caractere alfanumerice la discreția producătorului, astfel încât numărul total de caractere să fie cinci.

A noua poziție a VIN este o cifră de control care este corectă din punct de vedere matematic, în conformitate cu formula de la secțiunea C.

VIS constă în opt caractere alfanumerice, majuscule ale alfabetului latin sau cifre arabe, dintre care ultimele patru sunt numai cifre.

VIS, împreună cu WMI și VDS, asigură identificarea clară a unui anumit vehicul. Orice spațiu neutilizat se completează cu cifra „0”, astfel încât numărul total de caractere să fie opt.

Înălțimea caracterelor VIN marcate pe șasiu trebuie să fie de minimum 7 mm.

Între caractere nu trebuie să existe spații.

Nu este permisă utilizarea literelor „I”, „O” sau „Q”.

Începutul și sfârșitul VIN se limitează cu un simbol, la alegerea producătorului. Simbolul respectiv nu poate fi o majusculă din alfabetul latin sau o cifră arabă.

Se pot face derogări de la cerința de la punctul 2.9. în cazul în care VIN este marcat pe un singur rând.

În cazul în care VIN este marcat pe două rânduri, cerința de la punctul 2.9. se aplică fiecărui rând.

Cerințe privind amplasarea VIN pe un vehicul

VIN se marchează pe un singur rând.

În cazul în care, din motive tehnice, cum ar fi lipsa de spațiu, VIN nu poate fi marcat pe un singur rând, autoritatea națională poate, la cererea producătorului, să permită marcarea VIN pe două rânduri. În astfel de cazuri, secțiunile menționate la punctul 2.1. nu pot fi întrerupte.

VIN se marchează prin ștanțare sau poansonare pe șasiu, pe cadru sau pe altă structură similară.

În locul poansonării pot fi utilizate alte tehnici care s-au dovedit a prezenta același nivel de rezistență la modificare sau la contrafacere ca și poansonarea.

VIN trebuie să fie marcat într-un loc vizibil și ușor accesibil, astfel încât marcajul să nu poată fi șters sau deteriorat.

VIN se amplasează pe partea dreaptă a vehiculului.

JERMY CLARKFILS AUTOMOBILES S.A.

e2*2018/858*11460

VRZUA5FX29J276031

1 850 kg

3 290 kg

   1 - 1 100 kg

   2 - 880 kg

Exemplu de plăcuță regulamentară a producătorului pentru un vehicul din categoria M1 omologat în Franța.

DEMURO VEICOLI COMMERCIALI S.P.A.

e3*2018/858*52288

ZCFC35A3405850414

(IT)

17 990 kg

40 000 kg

1 - 7 100 kg

2 - 11 500 kg

   T - kg

17 990 kg

44 000 kg

1 - 7 100 kg

2 - 11 500 kg

   T - kg

Exemplu de plăcuță regulamentară a producătorului pentru un vehicul din categoria N3 omologat în Italia.

KAPITÅN SLØW

e5*2018/858*11460

YSXFB56VX71134031

1 500 kg

   0 - 100 kg

   1 - 1 100 kg

   2 - 880 kg

Exemplu de plăcuță regulamentară a producătorului pentru un vehicul din categoria2 omologat în Suedia.

Jalo Pnik CO. TD

e8*2018/858*10036

2T0YX646XX7472266

(CZ)

34 000 kg

0 - 8 000 kg

1 - 9 000kg

2 - 9 000 kg

3 - 9 000 kg

T - 27 000 kg

37 000 kg

0 - 8 000 kg

1 - 10 000 kg

2 - 10 000 kg

3 - 10 000 kg

T - 30 000 kg

Exemplu de plăcuță regulamentară a producătorului pentru un vehicul din categoria O4 omologat în Republica Cehă.

HaMsTeR conversions LLP

e49*2018/858*01912

Etapa 3

VRZUA5FX29J276031

1 900 kg

kg

   1 - 1 200 kg

   2 - kg

Exemplu de plăcuță regulamentară a producătorului pentru un vehicul din categoria N1 produs în mai multe etape, omologat în Cipru. Masa tehnic admisibilă este menționată pe această plăcuță, ceea ce înseamnă că a fost schimbată în etapa de omologare actuală. Masa maximă tehnic admisibilă a ansamblului nu este menționată pe plăcuță, ceea ce înseamnă că nu a fost schimbată în etapa de omologare actuală. În plus, cifra „0” nu este menționată, ceea ce înseamnă că vehiculul este autorizat să tracteze o remorcă. Masa maximă tehnic admisibilă pe prima axă este menționată pe această plăcuță, ceea ce înseamnă că aceasta a fost schimbată în etapa de omologare actuală. Masa maximă tehnic admisibilă pe cea de-a doua axă nu este menționată pe această plăcuță, ceea ce înseamnă că nu a fost schimbată în etapa de omologare actuală.

Cifra de control se calculează prin efectuarea calculului matematic menționat la punctele 1.1-1.4.

Fiecărui număr din VIN i se atribuie valoarea sa matematică și fiecărei litere i se atribuie valoarea specificată mai jos:

A = 1

B = 2

C = 3

D = 4

E = 5

F = 6

G = 7

H = 8

J = 1

K = 2

L = 3

M = 4

N = 5

P = 7

R = 9

S = 2

T = 3

U = 4

V = 5

W = 6

X = 7

Y = 8

Z = 9

Se înmulțește valoarea atribuită fiecărui caracter din VIN cu factorul de ponderare în funcție de poziție specificat mai jos:

Se adaugă produsele rezultate și se împarte totalul la 11.

Cifra de control (cifra de la 0 la 9 sau litera X) se bazează fie pe restul sub formă de fracție, fie pe restul echivalent zecimal (rotunjit la cea mai apropiată miime), astfel cum se arată în tabelul de mai jos.

Descriere succintă a tipului de vehicul în ceea ce privește structura, dimensiunile, formele și materialele de construcție:

Amplasarea numărului de identificare a vehiculului:

Amplasarea plăcuțelor regulamentare ale producătorului:

Plăcuță regulamentară a producătorului pentru vehicule construite în mai multe etape: da/nu (1)

Observații:

În sensul prezentei anexe, se aplică următoarele definiții:

Vehiculele trebuie să fie echipate cu un spațiu care servește la amplasarea și montarea plăcii de înmatriculare din spate.

Forma și dimensiunile spațiului pentru montarea plăcii de înmatriculare

Spațiul pentru montare constă într-o zonă dreptunghiulară cu următoarele dimensiuni minime:

fie („placă lată”)

lățime: 520 mm

înălțime: 120 mm,

fie („placă înaltă”)

lățime: 340 mm

înălțime: 240 mm.

Amplasarea și montarea plăcilor de înmatriculare față și spate.

Suprafața care urmează să fie acoperită de o placă de înmatriculare față sau spate poate avea protuberanțe, cu condiția ca acestea să nu iasă în afară cu mai mult de 5,0 mm față de suprafața nominală. Peticele din materiale foarte moi, cum ar fi spuma sau pâsla, folosite pentru a împiedica vibrațiile plăcii de înmatriculare, nu se iau în considerare.

Plăcile de înmatriculare față și spate trebuie să fie perpendiculare (± 5°) pe planul median longitudinal al vehiculului, perpendicularitatea fiind măsurată în centrul plăcii.

Placa poate fi înclinată pe verticală, la cel puțin -5° și cel mult 30°, cu condiția ca extremitatea superioară a plăcii să se afle la o înălțime de cel mult 1 500 mm față de suprafața solului.

Înălțimea plăcii față și a plăcii spate față de suprafața solului:

Marginea inferioară a plăcii față nu se poate afla la o înălțime mai mică de 100 mm de suprafața solului.

Marginile superioare ale plăcilor față și spate nu se pot afla la o înălțime mai mare de 1 500 mm față de suprafața solului.

Plăcile față și spate trebuie să fie vizibile în întregul spațiu cuprins între următoarele plane:

(a)cele două plane verticale care ating cele două margini laterale ale plăcii și care formează un unghi de 30 față de planul median longitudinal al vehiculului, măsurat înspre exterior la stânga și la dreapta plăcii;

(b)planul care atinge marginea superioară a plăcii și formează cu orizontala un unghi de 15 măsurat în sus;

(c)planul orizontal care trece prin extremitatea inferioară a plăcii, dacă înălțimea extremității superioare a plăcii față de suprafața solului nu depășește 1 500 mm;

(d)planul care atinge extremitatea inferioară a plăcii și care formează un unghi de 15° cu planul orizontal, dacă înălțimea extremității superioare a plăcii față de suprafața solului depășește 1 500 mm.

Placa față trebuie să fie vizibilă din fața vehiculului, iar placa din spate trebuie să fie vizibilă din spatele vehiculului.

Spațiul liber dintre marginile unei plăci de înmatriculare montate și fixate și suprafața reală a spațiului pentru placă nu poate depăși 5,0 mm de-a lungul întregului contur al plăcii.

Acest spațiu liber poate fi depășit dacă este măsurat la o gaură sau deschizătură aflată pe suprafața rețelei cu model sau între barele paralele de pe suprafața unei grile.

Poziția și forma efective ale plăcii de înmatriculare amplasate și montate, astfel cum au fost determinate mai sus, în special raza sa de curbură rezultată, trebuie luate în considerare în scopul cerințelor referitoare la dispozitivele de iluminare a plăcii de înmatriculare spate.

Prezența unei plăci de înmatriculare nu poate alcătui baza sau o parte din baza pe care se atașează, se montează sau se prind alte piese, componente sau dispozitive ale vehiculului (de exemplu, suporturile dispozitivelor de iluminare nu pot fi fixate pe o placă de înmatriculare).

Nicio piesă, componentă sau dispozitiv al vehiculului nu trebuie să fie slăbit sau desprins în urma înlăturării unei plăci de înmatriculare.

Atunci când o placă de înmatriculare este fixată, vizibilitatea acesteia nu trebuie să fie redusă în condiții normale de utilizare, în mod special în condiții de vibrații și forțe dinamice precum vântul create prin deplasare.

Nu este permis să se prevadă un loc de montare pentru placa de înmatriculare care poate pivota ușor în sus și/sau în jos peste unghiurile stabilite la punctele 2.3.4.2.1 și 2.3.4.2.2 în raport cu structura vehiculului în condiții normale de conducere (cu portierele sau panourile de acces închise).

În cazul în care producătorul vehiculului declară că un autovehicul este adecvat pentru remorcarea de încărcături (punctul 2.11.5 din fișa de informații prevăzută la articolul 24 alineatul (1) din Regulamentul (UE) 2018/858) și orice componentă a unui dispozitiv adecvat de cuplare mecanică, fie că este montată sau nu pe tipul de autovehicul respectiv, ar putea obstrucționa spațiul de montare și fixare a plăcii de înmatriculare spate, se aplică următoarele dispoziții:

(a)în instrucțiunile pentru utilizatorul autovehiculului (de exemplu, manualul proprietarului, manualul de utilizare a vehiculului) se specifică în mod clar faptul că nu este permisă instalarea unui dispozitiv de cuplare mecanică care nu poate fi îndepărtat sau repoziționat cu ușurință;

(b)în instrucțiuni trebuie specificat, de asemenea, în mod clar faptul că, atunci când este montat, dispozitivul de cuplare mecanică trebuie întotdeauna să fie îndepărtat sau repoziționat atunci când nu este utilizat iar

(c)în cazul unei omologări de tip a unui sistem de vehicul în conformitate cu Regulamentul ONU nr. 55 1 , trebuie să se garanteze că dispozițiile cu privire la îndepărtarea, repoziționarea și/sau amplasarea alternativă sunt pe deplin respectate în ceea ce privește instalația de iluminat și spațiului destinat montării și fixării plăcii de înmatriculare spate.

Procedura de încercare

Determinarea înclinației verticale și a înălțimii plăcii de înmatriculare de încercare față de suprafața solului.

Vehiculul se amplasează pe o suprafață orizontală netedă. Roțile de direcție trebuie îndreptate în direcția drept-înainte, iar masa vehiculului trebuie reglată la masa în stare de funcționare, conform declarației producătorului, înainte de efectuarea măsurărilor.

Dacă vehiculul este prevăzut cu suspensie hidropneumatică, hidraulică sau pneumatică sau cu un alt dispozitiv care poate fi reglat în funcție de sarcină, acesta este încercat cu suspensia sau dispozitivul în stare normală de funcționare, conform specificațiilor producătorului.

Dacă partea primară și vizibilă a plăcii de înmatriculare este orientată cu fața în jos, valoarea înclinației se exprimă ca unghi negativ (minus).

Proiecțiile se măsoară perpendicular și direct pe suprafața nominală care urmează să fie acoperită de placa de înmatriculare.

Spațiul liber dintre marginea plăcii de înmatriculare amplasată și montată și suprafață se măsoară perpendicular și direct pe suprafața reală care urmează să fie acoperită de placă.

Placa de înmatriculare utilizată pentru verificarea conformității trebuie să aibă una dintre cele două dimensiuni specificate la punctul 2.2.1. și o grosime de cel mult 4,0 mm. Colțurile trebuie să aibă o rază de 10 mm.

Informații suplimentare:

Descriere succintă a tipului de vehicul în ceea ce privește structura, dimensiunile, formele și materialele de construcție:

Descrierea spațiilor pentru placa de înmatriculare (față și spate):

Spațiul destinat plăcii de înmatriculare este adecvat pentru montarea unei plăci de înmatriculare cu dimensiunile de până la (mm):

Față: 520 × 120 / 340 × 240 (1)

Spate: 520 × 120 / 340 × 240 (1)

A doua placă de înmatriculare spate, în cazul vehiculelor din categoria O2, O3 și O4: 520 × 120 / 340 × 240 (1)

Spațiul destinat plăcii de înmatriculare spate nu este vizibil când este montat un dispozitiv mecanic de remorcare: da/nu (1)

Observații:

3.4.4.6.

4.

4.7.

9.

9.2.

9.4.

9.4.1.

9.5.

9.5.1.

9.5.1.1.

9.5.1.2.

9.5.1.3.

9.5.1.4.

9.5.1.5.

9.6.

9.6.1.

9.7.

9.7.1.

9.8.

9.8.2.

9.10.

9.10.3.

9.10.3.5.

9.10.3.5.1.

9.10.3.6.

9.10.3.6.1.

În sensul prezentei anexe, se aplică următoarele definiții:

„câmpul ștergătorului” înseamnă zona sau zonele parbrizului care sunt șterse de lamela (lamelele) ștergătorului atunci când dispozitivul de ștergere funcționează în condiții normale;

„funcționare intermitentă a dispozitivului de ștergere” înseamnă un mod de funcționare discontinuă a dispozitivului de ștergere, prin care fiecare ciclu complet este urmat de o perioadă în care ștergătoarele staționează într-o poziție de repaos prestabilită;

„comandă a dispozitivului de spălare” înseamnă mecanismul prin care dispozitivul de spălare este activat și dezactivat manual;

„pompă a dispozitivului de spălare” înseamnă un mecanism utilizat pentru transferarea lichidului din rezervorul dispozitivului de spălare pe suprafața parbrizului;

„duză” înseamnă un dispozitiv utilizat pentru a direcționa lichidul către parbriz;

„dispozitiv amorsat complet” înseamnă un dispozitiv care a fost acționat normal pentru o perioadă de timp și în care lichidul a circulat prin pompă și conducte, fiind evacuat prin duză (duze);

„zonă curățată” înseamnă zona în prealabil murdară care nu mai prezintă urme de picături și de impurități după uscarea completă;

„zona de vizibilitate A” înseamnă zona de încercare A, astfel cum este definită la punctul 2.2. din anexa 21 la Regulamentul ONU nr. 43 privind dispozițiile uniforme referitoare la omologarea materialelor pentru geamurile din sticlă securizată și instalarea acestora pe vehicule 2 ;

„zona de vizibilitate B” înseamnă zona de încercare redusă B, astfel cum este definită la punctul 2.4 din anexa 21 la Regulamentul ONU nr. 43, fără excluderea zonei definite la punctul 2.4.1. (și anume, zona de vizibilitate A este inclusă);

„sistem de referință tridimensional” înseamnă o grilă de referință astfel cum este descrisă în anexa 1 la Rezoluția consolidată privind construcția vehiculelor (R.E.3);

„întrerupător principal al vehiculului” se înțelege dispozitivul prin intermediul căruia sistemul electronic de la bordul vehiculului trece din modul deconectat, cum este cazul unui vehicul staționat în absența conducătorului auto, în modul normal de funcționare.

Cerințe tehnice

Dispozitivul de ștergere a parbrizului

Fiecare vehicul echipat cu un parbriz trebuie să fie dotat cu un dispozitiv de ștergere a parbrizului care poate funcționa atunci când comutatorul principal al vehiculului a fost activat, fără nicio altă acțiune din partea conducătorului auto în afara comutării în poziția „pornire” a comenzii de funcționare necesare pentru pornirea și oprirea dispozitivului de ștergere a parbrizului.

Dispozitivul de ștergere a parbrizului este format din unul sau mai multe brațe de ștergere prevăzute cu lamele ușor de înlocuit.

Câmpul ștergătorului trebuie să acopere cel puțin 98 % din zona de vizibilitate A.

Câmpul ștergătorului trebuie să acopere cel puțin 80 % din zona de vizibilitate B.

Câmpul ștergătorului de parbriz trebuie să îndeplinească cerințele prevăzute la punctele 2.1.2 și 2.1.3 atunci când dispozitivul funcționează la frecvențele de ștergere menționate la punctul 2.1.5.1 și trebuie să fie se supus încercării în condițiile prevăzute la punctele 3.1.10.-3.1.10.3.

Dispozitivul de ștergere a parbrizului trebuie să aibă cel puțin două frecvențe de ștergere:

o frecvență de cel puțin 10 și cel mult 55 de cicluri/minut.

o frecvență de cel puțin 45 cicluri complete/minut.

Diferența între frecvența de ștergere cea mai ridicată și o frecvență mai scăzută trebuie să fie de cel puțin 15 cicluri/minut.

Modul de funcționare intermitentă a dispozitivului de ștergere a parbrizului poate fi utilizat în vederea îndeplinirii cerințelor de la punctele 2.1.5.1-2.1.5.3.

Frecvențele menționate la punctele 2.1.5-2.1.5.3 se verifică în condițiile prevăzute la punctele 3.1.1-3.1.6 și 3.1.8.

2.1.7.

Atunci când dispozitivul de ștergere a parbrizului se oprește ca urmare a comutării comenzii de funcționare în poziția „oprit”, brațul (brațele) de ștergere și lamela (lamelele) trebuie să revină în poziția de repaus.

2.1.8.

Dispozitivul de ștergere a parbrizului trebuie să poată suporta un blocaj de cel puțin 15 secunde. Este permisă utilizarea dispozitivelor automate de protecție a circuitului, cu condiția să nu fie necesară acționarea unei alte comenzi decât comanda de funcționare a dispozitivului de spălare a parbrizului pentru a-l repune în funcțiune.

2.1.9.

Capacitatea dispozitivului de ștergere a parbrizului de a suporta blocajul menționat la punctul 2.1.8. trebuie verificată printr-o încercare în condițiile specificate la punctul 3.1.7.

2.1.10.

Dacă poziția de repaus a brațului (brațelor) sau lamelei (lamelelor) de ștergere a parbrizului nu se află în afara zonei de vizibilitate B, trebuie să fie posibilă deplasarea cu mâna a brațului (brațelor) de ștergere astfel încât lamela (lamelele) să fie ridicată (ridicate) de pe parbriz pentru a permite spălarea manuală a acestuia.

2.1.11.

Dispozitivul de ștergere a parbrizului trebuie să poată funcționa timp de 120 de secunde pe un parbriz uscat atunci când temperatura exterioară este de -18 °C, fără a se observa o scădere a eficacității.

2.1.12.

Funcționarea dispozitivului de ștergere a parbrizului la -18 °C se supune încercării în condițiile prevăzute la punctul 3.1.11.

2.1.13.

Dispozitivul de ștergere a parbrizului trebuie să continue să îndeplinească cerințele de la punctul 2.1.2 fără a își diminua eficacitatea atunci când funcționează la frecvență maximă și când viteza relativă a aerului este echivalentă cu 80 % din viteza maximă proiectată a vehiculului sau cu 160 km/h, luându-se în calcul cea mai mică dintre aceste două valori. Zona de vizibilitate A a parbrizului se pregătește în conformitate cu punctele 3.1.8. și 3.1.9. Efectele aerodinamice determinate de dimensiunea și forma parbrizului, a brațului (brațelor) și a lamelei (lamelelor) ștergătoarelor se verifică în condițiile amintite, luându-se în considerare, de asemenea, punctul 3.1.9.1. Pe durata încercării, lamela (lamelele) trebuie să rămână în contact cu parbrizul, nefiind permisă ridicarea completă de pe acesta. Pe durata fiecărui ciclu complet, lamela (lamelele) ștergătorului trebuie să rămână în contact permanent cu parbrizul în zona specificată la punctul 2.1.2, nefiind permisă nicio ridicare parțială în timpul baleierii ștergătorului.

2.2.

Dispozitivul de spălare a parbrizului

2.2.1.

Orice vehicul echipat cu parbriz trebuie să aibă instalat un dispozitiv de spălare a parbrizului care poate funcționa atunci când comutatorul principal al vehiculului a fost activat și care poate rezista la sarcinile și presiunile apărute atunci când duzele sunt obturate iar dispozitivul este acționat în conformitate cu procedura descrisă la punctele 3.2.1.1. – 3.2.1.1.2.

2.2.2.

Funcționarea dispozitivului de spălare a parbrizului nu trebuie să fie perturbată de expunerea la ciclurile de temperatură prevăzute la punctele 3.2.1 – 3.2.5.

2.2.3.

Dispozitivul de spălare a parbrizului trebuie să poată pulveriza lichid de spălare pe zona țintă a parbrizului, fără urme de scurgeri, de decuplare a unui furtun sau de defectare a unei duze, în condiții de utilizare normală la temperaturi ambiante cuprinse între -18 °C și 80 °C. În plus, atunci când duzele sunt obturate, această situație nu trebuie să provoace scurgeri și decuplări ale furtunurilor.

2.2.4.

Dispozitivul de spălare a parbrizului trebuie să aibă capacitatea de furniza suficient lichid pentru curățarea a cel puțin 60 % din zona de vizibilitate A, în condițiile descrise la punctele 3.2.6 - 3.2.6.4.

2.2.5.

Dispozitivul de spălare a parbrizului trebuie să poată fi activat manual prin intermediul comenzii spălătorului. În plus, activarea și dezactivarea dispozitivului pot, de asemenea, fi coordonate și combinate cu orice alt sistem al vehiculului.

2.2.6.

Capacitatea rezervorului de lichid trebuie să fie ≥ 1,0 litri.

3.

Procedura de încercare

3.1.

Condiții de încercare a dispozitivului de ștergere a parbrizului

3.1.1.

Încercările descrise în continuare se efectuează în condițiile prevăzute la punctele 3.1.2-3.1.5., cu excepția cazului în care se specifică altfel.

3.1.2.

Temperatura ambiantă trebuie să fie cuprinsă între 5 °C și 40 °C.

3.1.3.

Parbrizul se menține în permanență umed.

3.1.4.

Dacă dispozitivul de ștergere a parbrizului este electric, trebuie îndeplinite următoarele condiții suplimentare:

3.1.4.1.

Toate bateriile trebuie să fie complet încărcate la începutul încercării.

3.1.4.2.

Motorul (dacă există) trebuie turat la o viteză care nu depășește 30 % din viteza corespunzătoare puterii maxime a motorului. Totuși, dacă acest lucru nu poate fi realizat ca urmare a unor programe specifice de control al motorului (de exemplu, în cazul vehiculelor hibride electrice) se stabilește un scenariu realist care ia în considerare turațiile motorului și absența periodică sau permanentă a unui motor în stare de funcționare în condiții normale de deplasare. Dacă dispozitivul de ștergere a parbrizului poate satisface cerințele fără ca motorul să fie pornit, atunci acesta nu trebuie pus în funcțiune.

3.1.4.3.

Farurile cu lumină de întâlnire trebuie să fie aprinse.

3.1.4.4.

Toate sistemele existente de încălzire, ventilare, dejivrare și dezaburire (indiferent de amplasarea acestora în vehicul) trebuie să funcționeze la puterea maximă (cel mai ridicat consum de energie)

3.1.5.

Dispozitivele de ștergere a parbrizului cu aer comprimat sau cu vacuum trebuie să poată funcționa continuu la frecvențele de ștergere prescrise, indiferent de turația și sarcina motorului sau de nivelurile minime și maxime de încărcare a bateriei specificate de producător pentru condiții de funcționare normală.

3.1.6.

Frecvența de baleiere a dispozitivului de ștergere a parbrizului trebuie să îndeplinească cerințele de la punctele 2.1.5. - 2.1.5.3. după o perioadă de funcționare prealabilă de 20 de minute pe un parbriz umed.

3.1.7.

Cerințele de la punctul 2.1.8 trebuie să fie îndeplinite atunci când brațele de ștergere sunt imobilizate în poziția corespunzătoare unei jumătăți de ciclu timp de 15 secunde, comanda dispozitivului de ștergere a parbrizului fiind comutată în poziția celei mai mari frecvențe de ștergere.

3.1.8.

Suprafața exterioară a parbrizului se degresează temeinic cu alcool metilic sau cu un agent de degresare echivalent. După uscare se aplică o soluție de amoniac având o concentrație de cel puțin 3 % și cel mult 10 %. Se lasă să se usuce suprafața apoi se șterge cu o cârpă uscată din bumbac.

3.1.9.

Conform cerințelor de la punctul 4, se aplică pe suprafața exterioară a parbrizului un strat uniform de amestec de încercare care se lasă să se usuce.

3.1.9.1.

Încercările corespunzătoare dispozitivului de spălare a parbrizului pot fi efectuate după ce suprafața exterioară a parbrizului a fost pregătită în conformitate cu procedura de la punctele 3.1.8 și 3.1.9.

3.1.10.

Câmpul ștergătorului de parbriz prevăzut la punctul 2.1.4 se determină după cum urmează:

3.1.10.1.

Suprafața exterioară a parbrizului se tratează conform dispozițiilor de la punctele 3.1.8 și 3.1.9.

3.1.10.2.

Pentru a verifica îndeplinirea cerințelor de la punctele 2.1.2. și 2.1.3., dispozitivul de ștergere a parbrizului se acționează, ținând cont de cerințele de la punctul 3.1.9.1., apoi se marchează câmpul ștergătorului de parbriz și se compară cu marcajul zonelor de vizibilitate A și B.

3.1.10.3.

Serviciul tehnic poate accepta o procedură de încercare alternativă (de exemplu, încercarea virtuală) pentru a verifica îndeplinirea cerințelor de la punctele 2.1.2. și 2.1.3.

3.1.11.

Cerințele de la punctul 2.1.11. trebuie îndeplinite atunci când vehiculul a fost expus unei temperaturi ambiante de -18 ± 3 °C pentru cel puțin patru ore. Vehiculul trebuie pregătit pentru a funcționa în condițiile prevăzute la punctele 3.1.4 și 3.1.5. Pe durata încercării, dispozitivul de ștergere trebuie să funcționeze în condiții normale, dar la frecvența de ștergere maximă. Nu este necesară respectarea suprafeței câmpului de ștergere.

3.2.

Condiții de încercare a dispozitivului de spălare a parbrizului

3.2.1.

Încercarea nr. 1

Dispozitivul de spălare a parbrizului se umple cu apă și se amorsează complet, apoi se expune la o temperatură ambiantă de 20 ± 2 °C pe o perioadă minimă de patru ore. Apa trebuie să păstreze această temperatură.

3.2.1.1.

Toate duzele se obturează la partea de evacuare a fluidului, iar comanda spălătorului de parbriz se activează de șase ori într-un minut, de fiecare dată timp de cel puțin trei secunde.

3.2.1.1.1.

Dacă dispozitivul de spălare a parbrizului este acționat manual de către conducătorul auto, forța aplicată trebuie să fie între 11,0 și 13,5 daN în cazul unei pompe operate manual. În cazul unei pompe acționate printr-o pedală, forța aplicată trebuie să fie între 40,0 și 44,5 daN.

3.2.1.1.2.

În cazul pompelor electrice, tensiunea de încercare trebuie să fie cel puțin egală cu tensiunea nominală și să nu o depășească cu mai mult de 2 volți.

3.2.1.2.

La sfârșitul încercării, funcționarea dispozitivului de spălare a parbrizului trebuie să fie în conformitate cu prevederile punctului 2.2.3.

3.2.2.

Încercarea nr. 2

Dispozitivul de spălare a parbrizului se umple cu apă și se amorsează complet, apoi se expune la o temperatură ambiantă de -18 ± 3 °C pe o perioadă minimă de patru ore. Nu este necesară stabilizarea apei la această temperatură.

3.2.2.1.

Comanda spălătorului parbrizului se acționează de șase ori într-un minut, de fiecare dată timp de cel puțin trei secunde, în conformitate cu punctele 3.2.1.1.1. și 3.2.1.1.2. Dispozitivul se expune apoi la o temperatură ambiantă de 20 ± 2 °C până când gheața se topește complet. Nu este necesară stabilizarea apei la această temperatură. Funcționarea dispozitivului de spălare a parbrizului se verifică apoi prin acționarea sa în conformitate cu punctele 3.2.1.1. și 3.2.1.2.

3.2.3.

Încercarea nr. 3:

Încercarea de expunere la temperaturi scăzute

3.2.3.1.

Dispozitivul de spălare a parbrizului se umple cu apă, se amorsează complet, apoi se expune la o temperatură ambiantă de -18 ± 3 °C pe o perioadă minimă de patru ore, asigurându-se că toată apa conținută în dispozitiv este înghețată. Dispozitivul este expus apoi unei temperaturi ambiante de 20 ± 2 °C, până când gheața este complet topită, dar în niciun caz mai mult de patru ore. Acest ciclu înghețare – dezghețare se repetă de șase ori. În final, atunci când dispozitivul de spălare a parbrizului este expus la temperatura ambiantă de 20 ± 2 °C iar gheața s-a topit în întregime, deși nu este necesară stabilizarea apei la această temperatură, funcționarea dispozitivului de spălare a parbrizului se verifică prin acționarea sa în conformitate cu punctele 3.2.1.1 și 3.2.1.2.

3.2.3.2.

Dispozitivul de spălare a parbrizului se umple și se amorsează complet cu un lichid de spălare a parbrizului pentru temperaturi scăzute constând într-o soluție de 50 % metanol sau de alcool izopropilic în apă a cărei duritate nu depășește 205 mg/l (Ca). Dispozitivul se expune la o temperatură ambiantă de -18 ± 3 °C pe o perioadă minimă de patru ore. Nu este necesară stabilizarea lichidului la această temperatură. Funcționarea dispozitivului de spălare a parbrizului se verifică apoi prin acționarea sa în conformitate cu punctele 3.2.1.1. și 3.2.1.2.

3.2.4.

Încercarea nr. 4

Încercarea de expunere ciclică la temperaturi ridicate

3.2.4.1.

Dacă orice parte a dispozitivului de spălare a parbrizului este amplasată în compartimentul motorului, dispozitivul se umple cu apă, se amorsează complet și se expune unei temperaturi ambiante de 80 ± 3 °C pe o perioadă minimă de opt ore. Nu este necesară stabilizarea apei la această temperatură. Funcționarea dispozitivului de spălare a parbrizului se verifică apoi prin acționarea sa în conformitate cu punctele 3.2.1.1. și 3.2.1.2.

3.2.4.2.

Dacă nicio parte a dispozitivului de spălare a parbrizului nu este amplasată în compartimentul motorului, dispozitivul se umple cu apă, se amorsează complet și se expune unei temperaturi ambiante de 80 ± 3 °C pe o perioadă minimă de opt ore. Nu este necesară stabilizarea apei la această temperatură. Dispozitivul se expune apoi la o temperatură ambiantă de 20 ± 2 °C. După ce temperatura apei s-a stabilizat, funcționarea dispozitivului de spălare a parbrizului se verifică prin acționarea sa în conformitate cu punctele 3.2.1.1. și 3.2.1.2. Ulterior, dispozitivul de spălare a parbrizului se umple cu apă și se amorsează complet, apoi se expune la o temperatură ambiantă de 60 ± 3 °C pe o perioadă minimă de opt ore. Nu este necesară stabilizarea apei la această temperatură. Funcționarea dispozitivului de spălare a parbrizului se verifică apoi prin acționarea sa în conformitate cu punctele 3.2.1.1. și 3.2.1.2. În mod alternativ, producătorul poate solicita încercarea dispozitivului de spălare a parbrizului în condițiile prevăzute la punctul 3.2.4.1.

3.2.5.

Încercările la care este supus spălătorul parbrizului, prevăzute la punctele 3.2.1 – 3.2.4.2, trebuie efectuate succesiv pe același dispozitiv de spălare a parbrizului. Dispozitivul poate fi încercat în forma instalată pe tipul de vehicul pentru care se solicită omologarea UE de tip sau separat. În cazul în care se solicită omologarea UE de tip pentru o unitate tehnică separată, dispozitivul se încearcă separat.

3.2.6.

Încercarea nr. 5

Încercarea de eficacitate a dispozitivului de spălare a parbrizului

3.2.6.1.

Dispozitivul de spălare a parbrizului se umple cu apă și se amorsează complet. Cu vehiculul staționat și în condiții de vânt moderat, duza (duzele) se direcționează, dacă este posibil, spre zona-țintă de pe suprafața exterioară a parbrizului.

3.2.6.2.

Suprafața exterioară a parbrizului se supune tratamentului prevăzut la punctele 3.1.8 și 3.1.9.

3.2.6.3.

Dispozitivul de spălare a parbrizului se acționează în conformitate cu instrucțiunile producătorului, având în vedere punctele 3.2.1.1.1 și 3.2.1.1.2. Durata totală a încercării nu trebuie să depășească 10 cicluri complete de funcționare automată a dispozitivului de ștergere a parbrizului, la frecvența maximă de ștergere.

3.2.6.4.

Pentru a verifica îndeplinirea cerințelor de la punctul 2.2.4., se delimitează zona curățată relevantă și se compară cu zona de vizibilitate A. Delimitarea zonei curățate nu este necesară dacă îndeplinirea cerințelor este vizibilă cu ochiul liber.

3.2.7.

Încercarea prevăzută la punctele 3.2.6-3.2.6.4 se efectuează întotdeauna pe tipul de vehicul pentru care se solicită omologarea UE de tip, chiar și în cazul în care pe vehicul este instalată o unitate tehnică separată deja omologată.

4.

Caracteristici ale amestecului utilizat pentru încercarea dispozitivelor de ștergere și de spălare a parbrizului

4.1.

Amestecul pentru încercare menționat la punctul 3.1.9. cuprinde următoarele părți:

4.1.1.

Apă cu o duritate mai mică de 205 mg/l (Ca): 92,5 %, procente de volum.

4.1.2.

Soluție apoasă saturată de sare (clorură de sodiu), soluție: 5,0 %, procente de volum.

4.1.3.

Praf, în conformitate cu specificațiile de la punctele 4.1.3.1. – 4.1.3.2.6. de mai jos: 2,5 %, procente de volum.

4.1.3.1.

Specificații pentru analiza prafului de încercare

4.1.3.1.1.

68 ± 1 % SiO2, procente de masă

4.1.3.1.2.

4 ± 1 % Fe2O3, procente de masă

4.1.3.1.3.

16 ± 1 % Al2O3, procente de masă

4.1.3.1.4.

3 ± 1 % CaO, procente de masă

4.1.3.1.5.

1,0 ± 0,5 % MgO, procente de masă

4.1.3.1.6.

4 ± 1 % hidroxizi alcalini, procente de masă

4.1.3.1.7.

2,5 ± 0,5 % pierderi la aprindere, procente de masă

4.1.3.2.

Specificații pentru distribuția prafului brut în funcție de dimensiunea particulelor

4.1.3.2.1.

12 ± 2 % pentru particule cuprinse între 0 și 5 μm

4.1.3.2.2.

12 ± 3 % pentru particule cuprinse între 5 și 10 μm

4.1.3.2.3.

14 ± 3 % pentru particule cuprinse între 10 și 20 μm

4.1.3.2.4.

23 ± 3 % pentru particule cuprinse între 20 și 40 μm

4.1.3.2.5.

30 ± 3 % pentru particule cuprinse între 40 și 80 μm

4.1.3.2.6.

9 ± 3 % pentru particule cuprinse între 80 și 200 μm

1.

Informații suplimentare:

1.1.

Descriere succintă a tipului de vehicul în ceea ce privește structura, dimensiunile, formele și materialele de construcție:

1.2.

Descriere a metodei de funcționare a dispozitivelor de ștergere și de spălare a parbrizului:

1.3.

Descriere detaliată a dispozitivului de ștergere a parbrizului (de exemplu, număr de lamele, lungimea lamelelor, dimensiunile brațului ștergătorului etc.):

1.4.

Descriere detaliată a dispozitivului de spălare a parbrizului (de exemplu, numărul de duze, numărul de conducte pe fiecare duză, pompa spălătorului, rezervorul de lichid de spălare, furtunurile de transport al lichidului și modul de conectare a acestora la pompă și duze etc.)

1.5.

Capacitatea rezervorului de lichid (litri):

1.6.

Viteza maximă proiectată a vehiculului (în km/h):

2.

Poziția volanului: stânga/dreapta (1)

3.

Montare inversă a ștergătoarelor pe vehiculele cu volanul pe partea stângă și pe partea dreaptă: da/nu (1)

4.

Spoiler aerodinamic montat pe brațul ștergătorului/lamela ștergătorului (1) pe partea conducătorului auto/partea centrală/partea pasagerului/… (1)

5.

Observații:

Marca de omologare UE de tip a unităților tehnice separate menționată la articolul 38 alineatul (2) din Regulamentul (UE) 2018/858 constă în:

pentru Austria

În apropierea dreptunghiului se află două cifre care indică seria de amendamente care stabilesc cerințele pe care componenta sau unitatea tehnică separată trebuie să le respecte („00” în prezent), urmate de un spațiu și de numărul din cinci cifre menționat la punctul 2.4 din anexa IV la regulamentul (UE) 2018/858.

Marca de omologare de tip UE a unităților tehnice separate nu poate fi ștearsă și este clar lizibilă.

Un exemplu de marcă de omologare UE de tip a unei unități tehnice separate este prezentat în figura 1.

0.

0.1.

0.2.

0.2.1.

0.3.

0.3.1.

0.4.

0.5.

0.8.

0.9.

1.

1.1.

1.3.

1.3.2.

1.3.3.

2.

2.3.

2.3.1.

2.3.2.

2.3.3.

2.3.4.

2.4.

2.4.1.

2.4.1.2.

2.4.1.3.

2.4.2.

2.4.2.2.

2.4.2.3.

2.6.

6.

6.2.1.

6.6.

6.6.1.

6.6.1.1.

6.6.1.1.1.

6.6.1.1.2.

etc.

6.6.4.

9.

9.16.

9.16.1.

9.16.2.

În sensul prezentei anexe, se aplică următoarele definiții:

„dimensiunile maxime de gabarit ale pneului” înseamnă lățimea maximă a secțiunii transversale a pneului și diametrul exterior maxim al acestuia, inclusiv toleranțele, admise și specificate conform omologării componentelor acestuia;

„dispozitiv antiderapant” înseamnă un lanț pentru zăpadă sau alt dispozitiv echivalent care asigură tracțiunea pe zăpadă, care poate fi montat pe combinația pneu/roată a vehiculului și care nu este un pneu de zăpadă, un pneu de iarnă, un pneu pentru toate anotimpurile sau orice alt tip de pneu.

Cerințe tehnice

Dispoziții generale

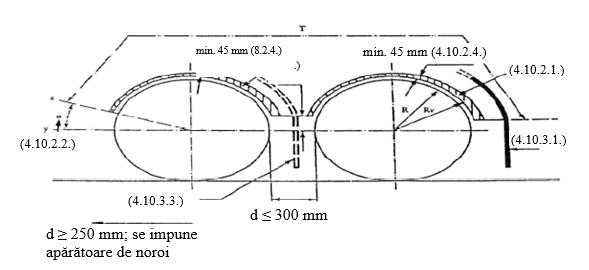

Toate roțile vehiculului trebuie să fie echipate cu câte o apărătoare.

Apărătorile de roți pot fi proiectate fie ca părți ale caroseriei, fie ca apărători de noroi separate și sunt destinate să îi protejeze, în măsura posibilului, pe ceilalți participanți la trafic împotriva proiectării pietrelor, a noroiului, a gheții, a zăpezii și a apei și să reducă pericolele datorate contactului cu roțile în mișcare.

Cerințe specifice

Apărătorile de roți trebuie să îndeplinească cerințele de la punctele 2.2.1.1-2.2.1.4 atunci când masa vehiculului este masa declarată de producător în stare de funcționare și cu un pasager așezat pe scaunul din față și roțile de direcție aflate în poziția drept înainte.

În zona formată de planele radiale la un unghi de 30° înspre partea din față și de 50° înspre partea din spate a centrului roților (a se vedea figura 1), lățimea totală (q) a apărătorilor de roți trebuie să fie cel puțin suficientă pentru a acoperi lățimea totală a pneului (b) ținând seama de diametrul pneului și de extremele combinației (combinațiilor) pneu/roată astfel cum sunt specificate de producător. În cazul roților duble, se iau în calcul diametrele exterioare maxime ale pneurilor și lățimea totală (t) între extremitățile exterioare ale ansamblului format din cele două pneuri.

Pentru determinarea lățimilor prevăzute la punctul 2.2.1.1., nu trebuie luate în considerare inscripțiile, decorațiunile, cordoanele sau nervurile de protecție ale laturilor pneurilor.

Partea posterioară a apărătorilor de roți nu trebuie să se termine deasupra unui plan orizontal situat la 150 mm deasupra axei de rotație a roților; de asemenea:

În cazul unor roți individuale, punctul de intersecție a marginii posterioare a apărătorii roții cu planul orizontal menționat la punctul 2.2.1.2. (a se vedea figura 1, punctul A) trebuie să se situeze în exteriorul planului longitudinal median al pneului.

În cazul roților duble, punctul de intersecție a marginii posterioare a apărătorii roții cu planul orizontal, menționat la punctul 2.2.1.2. (a se vedea figura 1, punctul A), la roata exterioară, trebuie să se situeze în exteriorul planului longitudinal median al pneului poziționat cel mai în exterior.

Conturul și poziția fiecărei apărători de roată trebuie să fie astfel încât aceste apărători să se afle cât mai aproape posibil de pneu. În special în interiorul părții delimitate de planurile radiale prevăzute la punctul 2.2.1.1, trebuie îndeplinite următoarele cerințe:

Adâncimea (p) cavității situate în planul vertical al axei pneului, măsurată de la marginile exterioară și interioară ale apărătorii roții la planul vertical longitudinal care intersectează centrul pneului în interiorul apărătorii, trebuie să fie de cel puțin 30 mm. Această adâncime (p) poate fi redusă progresiv, până la zero, în direcția planurilor radiale prevăzute la punctul 2.2.1.1.

Distanța (c) dintre marginile inferioare ale apărătorii și axa care intersectează centrul de rotație al roților nu trebuie să depășească 2 × r, unde raza (r) este raza statică a pneului.

În cazul vehiculelor a căror suspensie are înălțimea reglabilă, cerințele de la punctele 2.2.1.3.1. și 2.2.1.3.2. trebuie să fie îndeplinite atunci când vehiculul se află în poziția normală de funcționare specificată de producătorul autovehiculului.

Apărătorile de roți pot fi formate din mai multe componente, cu condiția să nu existe spații libere între acestea și nici în interiorul vreuneia dintre aceste componente atunci când sunt asamblate.

Apărătorile de roți trebuie să fie solid fixate. Cu toate acestea, este permis ca acestea să fie demontabile total sau parțial.

Utilizarea dispozitivelor de tracțiune pentru zăpadă

În cazul vehiculelor cu două roți motoare, producătorul certifică faptul că vehiculul este proiectat astfel încât să se poată folosi cel puțin un tip de dispozitiv de tracțiune pentru zăpadă pentru cel puțin una dintre combinațiile pneu/roată omologate pentru axa motoare a vehiculului respectiv. Dispozitivul de tracțiune pentru zăpadă și combinația (combinațiile) pneu/roată adecvate pentru tipul de vehicul trebuie să fie specificate de producător la punctul 6.6.4 din fișa de informații.

În cazul vehiculelor având toate roțile motoare, inclusiv cele la care axele motoare pot fi decuplate fie manual, fie automat, producătorul certifică faptul că vehiculul este proiectat astfel încât să se poată folosi cel puțin un tip de dispozitiv antiderapant pe cel puțin una dintre combinațiile pneu/roată omologate pentru axa motoare a vehiculului, care nu poate fi decuplată. Dispozitivul de tracțiune pentru zăpadă și combinația (combinațiile) pneu/roată adecvate pentru tipul de vehicul trebuie să fie specificate de producător la punctul 6.6.4 din fișa de informații.

Producătorul vehiculului trebuie să includă în manualul de utilizare a vehiculului (de exemplu, manualul proprietarului, manualul vehiculului) instrucțiunile corespunzătoare referitoare la utilizarea corectă a dispozitivelor antiderapante.

Informații suplimentare:

Descriere succintă a tipului de vehicul în ceea ce privește structura, dimensiunile, formele și materialele de construcție:

Descrierea apărătorilor de roți:

Combinație (combinații) anvelope/roți (inclusiv dimensiunea anvelopei, dimensiunea jantei și adâncimea de comprimare a roții):

Descrierea tipului de dispozitiv(e) de tracțiune pentru zăpadă care poate (pot) fi utilizat(e):

Combinație (combinații) anvelope/roți (inclusiv dimensiunea anvelopei, dimensiunea jantei și adâncimea de comprimare a roții) care se folosește (folosesc) cu dispozitivul (dispozitivele) de tracțiune pentru zăpadă(e):

Axa (axele) acționată (acționate) permanent: axa 1/axa 2/…(1)

Suspensii cu înălțime reglabilă: da/nu(1)

Apărători de roți demontabile/nedemontabile(1) în totalitate/în parte (1)

Observații:

Toate bateriile trebuie să fie complet încărcate la începutul încercării. Cu toate acestea, bateriile de înaltă tensiune ale vehiculelor cu grup propulsor electric trebuie să fie încărcate > 60 %.
