DIRETTIVA 94/20/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO

del 30 maggio 1994

concernente i dispositivi di attacco meccanico dei veicoli a motore e dei loro rimorchi ed il loro agganciamento a detti veicoli

(GU L 195, 29.7.1994, p.1)

Gazzetta ufficiale

  No

page

date

►M1

DIRETTIVA 2006/96/CE DEL CONSIGLIO del 20 novembre 2006

  L 363

81

20.12.2006

►A1

Atto relativo alle condizioni di adesione della Repubblica ceca, della Repubblica di Estonia, della Repubblica di Cipro, della Repubblica di Lettonia, della Repubblica di Lituania, della Repubblica di Ungheria, della Repubblica di Malta, della Repubblica di Polonia, della Repubblica di Slovenia e della Repubblica slovacca e agli adattamenti dei trattati sui quali si fonda l'Unione europea

  L 236

33

23.9.2003

►C1

Rettifica, GU L 130, 18.5.2006, pag. 43  (94/20)

1.1.

La presente direttiva si applica ai dispositivi di attacco meccanico dei veicoli a motore e dei loro rimorchi ed all'agganciamento di detti dispositivi ai veicoli stradali, come descritto all'articolo 1.

1.2.

La presente direttiva stabilisce i requisiti che devono essere soddisfatti dai dispositivi di attacco meccanico destinati ad essere inseriti tra complessi di veicoli, al fine di:

1.3.

I dispositivi di attacco sono classificati a seconda del tipo e si distinguono tra:

La classificazione è la seguente:

2.1.

I dispositivi di attacco meccanico tra i veicoli a motore ed i loro rimorchi sono tutte le parti ed i dispositivi montati sulla struttura, sugli elementi di supporto del carico del telaio e della carrozzeria dei veicoli che consentono di collegare tra loro i veicoli trainanti e i veicoli trainati.

Essi comprendono inoltre le parti fisse o amovibili per fissare, regolare o azionare i suddetti dispositivi di attacco.

3.1.1.

Ai sensi dell'articolo 3, paragrafo 4 della direttiva 70/156/CEE, la domanda per l'omologazione CEE di un tipo di dispositivo di attacco meccanico deve essere presentata dal costruttore.

3.1.2.

Nell'allegato III è riportato un modello di scheda informativa.

3.1.3.

Al servizio tecnico responsabile dell'esecuzione delle prove di omologazione deve essere presentato quanto segue.

3.2.1.

Ogni campione del dispositivo di attacco di cui al punto 3.1.1, corrispondente al tipo per il quale è stata richiesta un'omologazione CEE di componenti, deve recare le seguenti marcature.

3.2.2.

Il marchio di fabbrica, la denominazione commerciale o il nome del costruttore (eventualmente il marchio commerciale).

3.2.3.

Il tipo ed eventualmente la versione.

3.2.4.

Uno spazio sufficiente per l'apposizione della marcatura di omologazione CEE e delle informazioni supplementari di cui al punto 3.3.4.

3.3.1.

SE sono soddisfatti i requisiti pertinenti, è rilasciata l'omologazione CEE ai sensi dell'articolo 4, paragrafo 3 e, se applicabile, dell'articolo 4, paragrafo 4 della direttiva 70/156/CEE.

3.3.2.

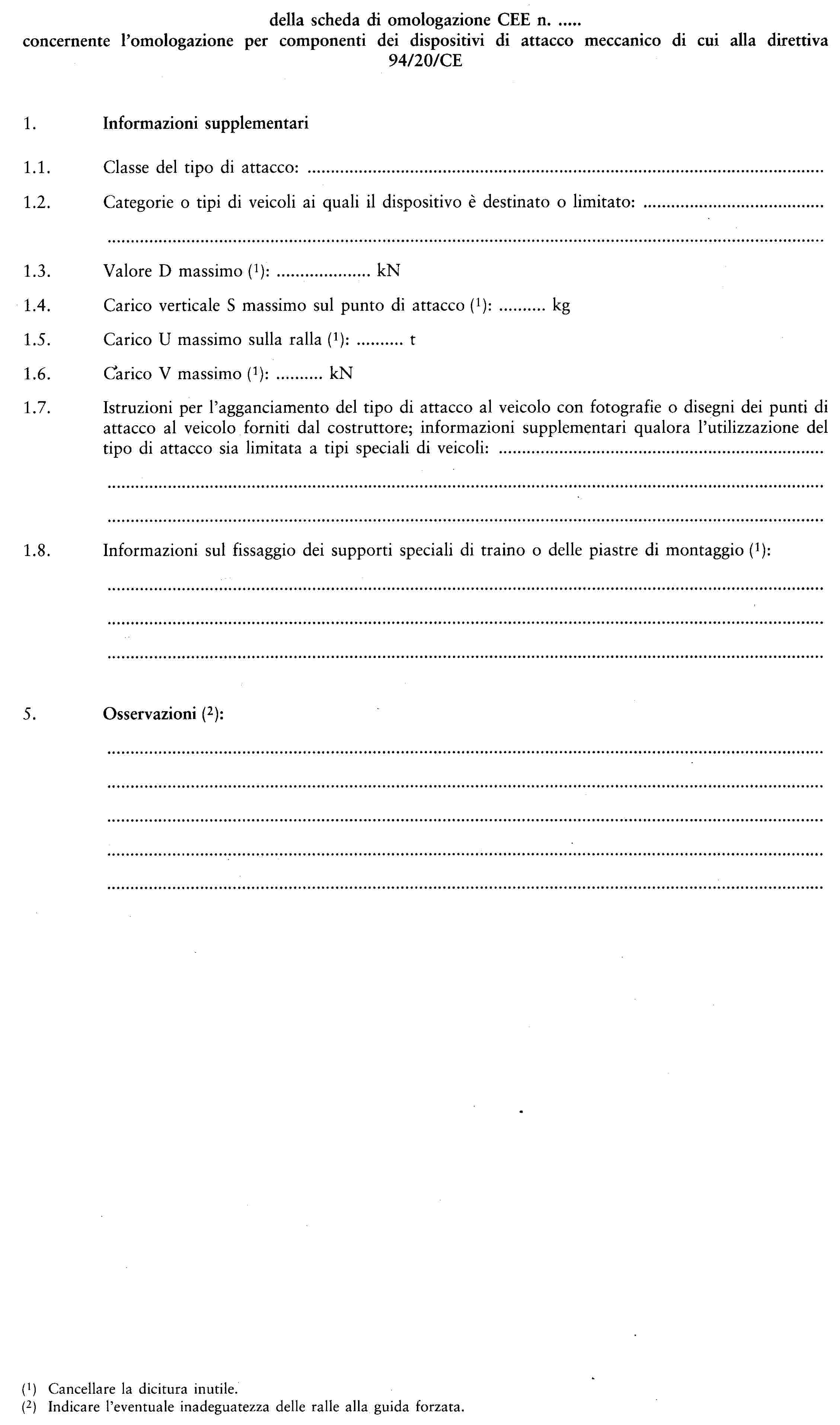

Nell'allegato IV figura un modello della scheda di omologazione CEE.

3.3.3.

A ciascun tipo di dispositivo di attacco meccanico omologato è assegnato un numero di omologazione conformemente all'allegato VII della direttiva 70/156/CEE. Il medesimo Stato membro non può attribuire lo stesso numero ad un altro tipo di dispositivo di attacco meccanico.

3.3.4.

Su ogni dispositivo di attacco meccanico conforme ad un tipo omologato ai sensi della presente direttiva, è apposta, in un punto visibile e prontamente accessibile specificato nella scheda di omologazione, una marcatura internazionale di omologazione corrispondente a:

3.3.5.

La marcatura di omologazione deve essere indelebile e chiaramente leggibile anche quando il dispositivo di attacco è agganciato al veicolo.

3.3.6.

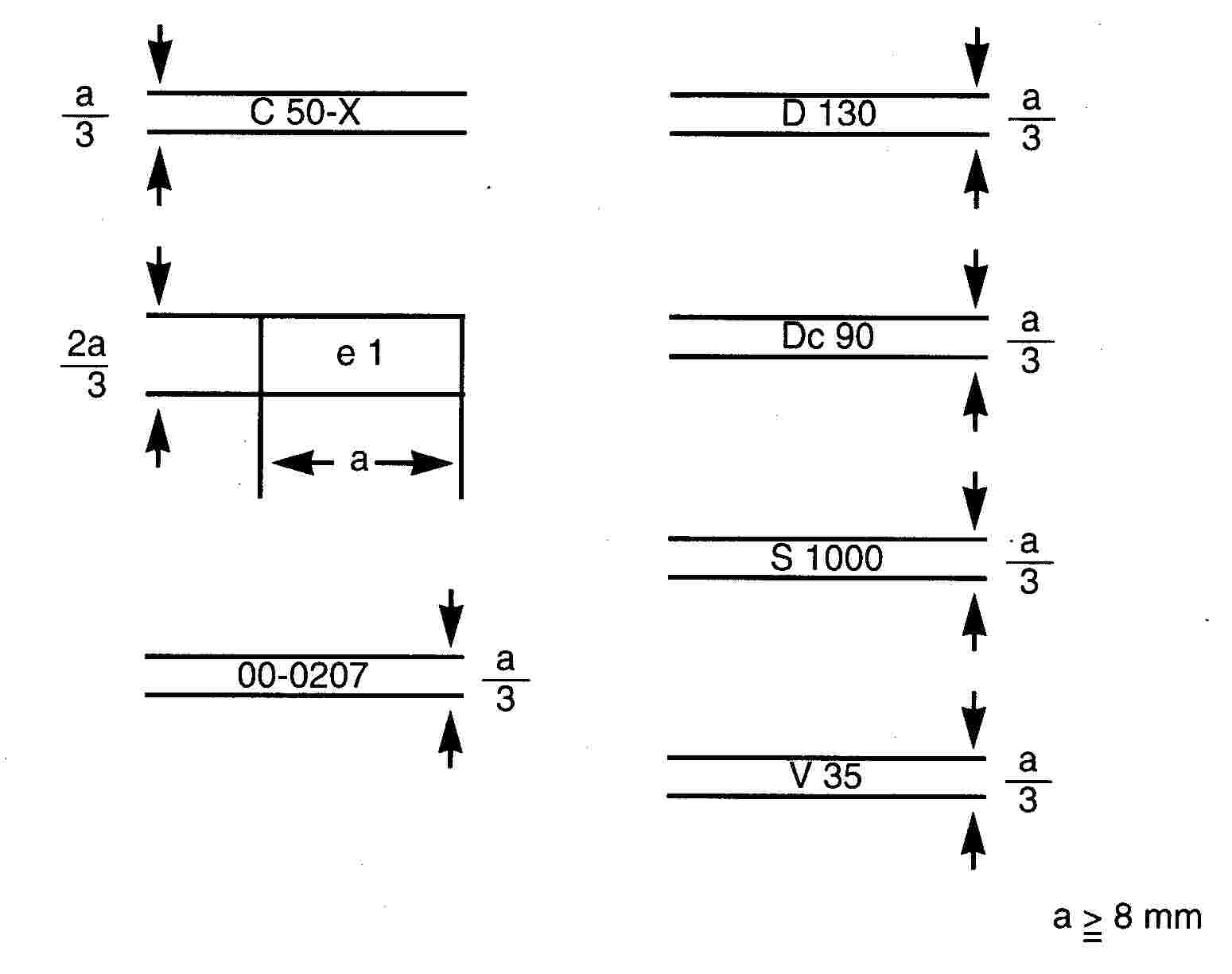

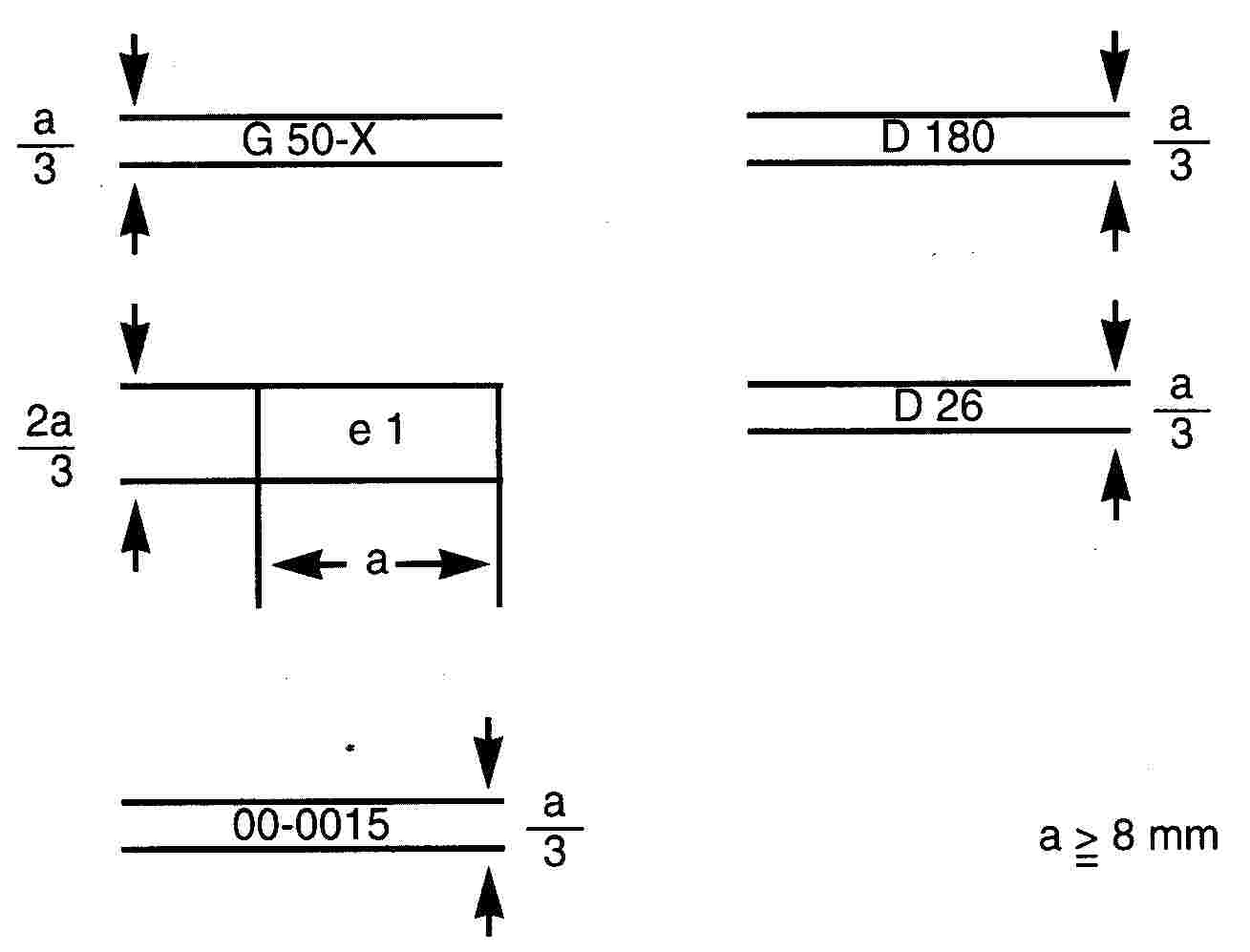

Nell'allegato II della presente direttiva figurano esempi relativi al posizionamento della marcatura di omologazione.

3.4.1.

In caso di modifica del tipo omologato ai sensi della presente direttiva, si applicano le disposizioni dell'articolo 5 della direttiva 70/156/CEE.

4.1.1.

Ai sensi dell'articolo 3, paragrafo 4 della direttiva 70/156/CEE, la domanda per l'omologazione CEE di un tipo di veicolo per quanto concerne il tipo di dispositivo di attacco meccanico deve essere presentata dal costruttore.

4.1.2.

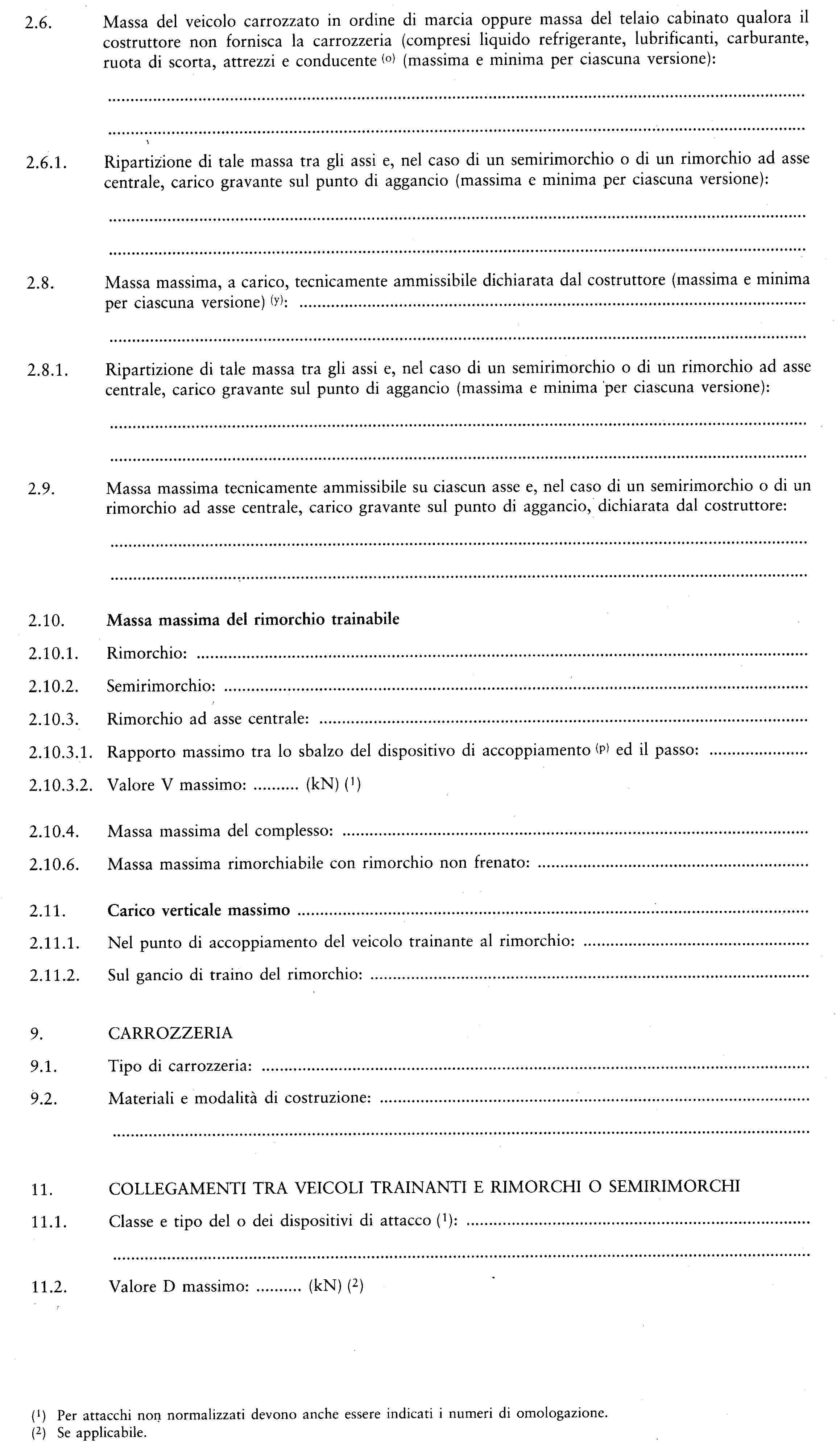

Nell'allegato VIII figura un modello di scheda informativa.

4.1.3.

Al servizio tecnico responsabile dell'esecuzione delle prove per l'omologazione deve essere presentato quanto segue.

4.2.1.

Se sono soddisfatti i requisiti pertinenti, è rilasciata l'omologazione CEE ai sensi dell'articolo 9, paragrafi 3 e 4 della direttiva 70/156/CEE.

4.2.2.

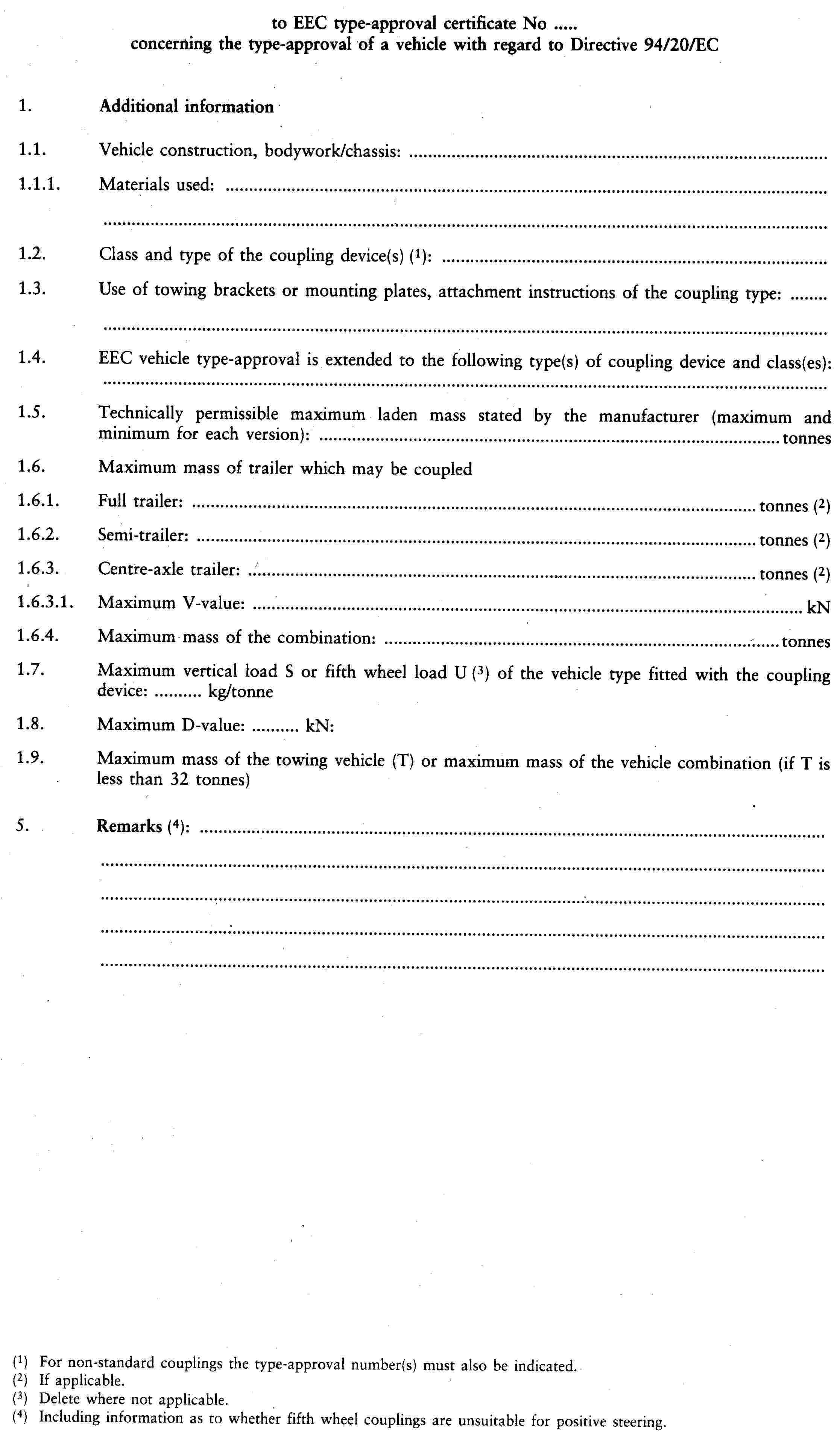

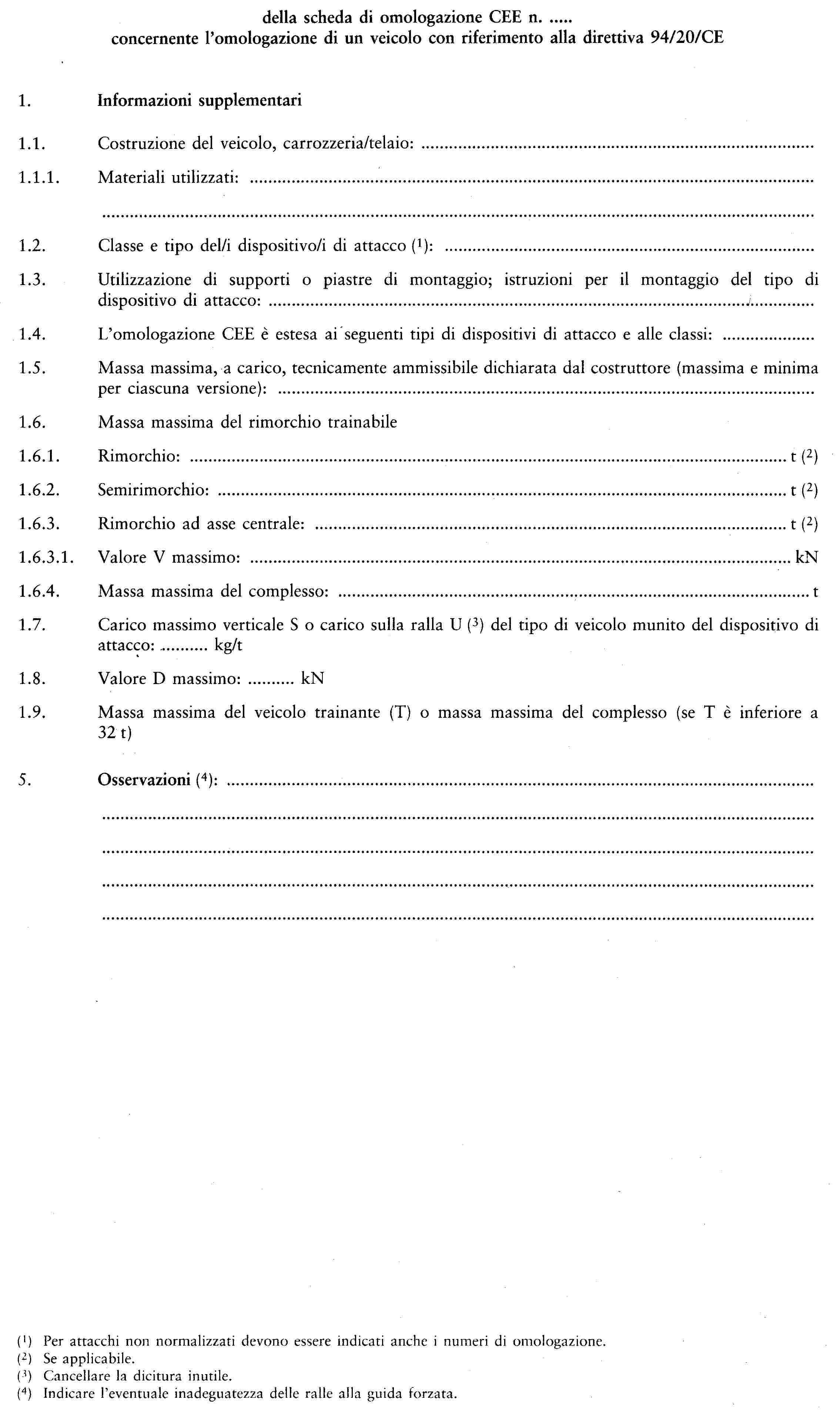

Nell'allegato IX figura un modello di scheda di omologazione CEE.

4.2.3.

A ciascun tipo di veicolo omologato è assegnato un numero di omologazione conformemente all'allegato VII della direttiva 70/156/CEE. Il medesimo Stato membro non può attribuire lo stesso numero ad un altro tipo di veicolo.

4.3.1.

In caso di modifica dell'omologazione ai sensi della presente direttiva, si applicano le disposizioni dell'articolo 5 della direttiva 70/156/CEE.

4.3.2.

Il detentore di un'omologazione CEE del veicolo può richiederne l'estensione ad altri tipi o classi di dispositivi di attacco.

Le autorità competenti concedono una siffatta estensione alle seguenti condizioni:

4.3.3.

Nel caso di dispositivi di attacco normalizzati delle classi A, C, D e G, l'omologazione CEE del veicolo è valida anche per altri dispositivi di attacco della stessa classe, senza bisogno di un'ulteriore verifica del montaggio né di un'estensione dell'omologazione CEE del veicolo.

5.1.

I dispositivi di attacco meccanico tra i veicoli a motore ed i loro rimorchi devono essere costruiti e agganciati secondo lo stato dell'arte e essere maneggiabili in sicurezza.

5.2.

L'agganciamento e lo sganciamento sicuri dei veicoli devono poter essere operati da una sola persona senza l'uso di attrezzi. Per l'agganciamento di rimorchi con una massa massima superiore a 3,5 t devono essere utilizzati soltanto dispositivi di attacco automatico che consentano un agganciamento automatico.

5.3.

I dispositivi di attacco meccanico devono essere progettati e costruiti in modo che, in situazione di utilizzazione normale, manutenzione adeguata e sostituzione tempestiva delle parti usurate, essi continuino a funzionare in modo soddisfacente.

5.4.

Ogni dispositivo di attacco deve essere corredato delle istruzioni di montaggio e di funzionamento contenenti le informazioni necessarie al personale qualificato per il montaggio sul veicolo e per il corretto funzionamento. Le istruzioni devono essere redatte nella o nelle lingue dello Stato membro nel quale il dispositivo di attacco sarà commercializzato. Nel caso di dispositivi di attacco destinati al montaggio in serie da parte dei costruttori di veicoli e di carrozzerie, le istruzioni di montaggio e di funzionamento per ogni singolo dispositivo di attacco possono essere omesse. In questo caso, spetta al costruttore dei veicoli o delle carrozzerie provvedere a che l'operatore del veicolo riceva le informazioni necessarie per il funzionamento del dispositivo di attacco.

5.5.

I materiali che possono essere utilizzati sono quelli le cui proprietà attinenti alla domanda di omologazione sono fissate in una norma o sono stabilite nella documentazione di cui al punto 3.1.2 del presente allegato.

5.6.

Tutte le parti dei dispositivi di attacco meccanico il cui cedimento potrebbe provocare la separazione dei due veicoli devono essere di acciaio. Possono essere impiegati altri materiali a condizione che il costruttore ne dimostri l'equivalenza con l'acciaio e che il servizio tecnico dia il suo accordo.

5.7.

Tutti gli attacchi devono essere ad accoppiamento geometrico e la posizione chiusa deve essere bloccata con almeno un accoppiamento geometrico, salvo prescrizioni più rigorose contenute nell'allegato V.

5.8.

I dispositivi di attacco meccanico devono soddisfare le prescrizioni dell'allegato V.

5.9.

5.10.

Il montaggio del dispositivo di attacco meccanico sul veicolo deve essere verificato conformemente alle prescrizioni dell'allegato VII. Tale requisito si applica sia all'omologazione CEE del veicolo, se il tipo di veicolo è originariamente munito dal costruttore di un dispositivo di attacco meccanico, sia all'omologazione CEE del dispositivo di attacco meccanico progettato per un tipo particolare di veicolo.

5.11.

Le suddette prescrizioni nonché quelle degli allegati V, VI e VII si applicano, se del caso, anche ai dispositivi di attacco vari (classe S).

6.1.

In generale, le misure volte ad assicurare la conformità della produzione sono prese conformemente alle disposizioni dell'articolo 10 della direttiva 70/156/CEE.

6.2.

I controlli da parte degli organismi competenti hanno di norma frequenza annuale.

1.1.

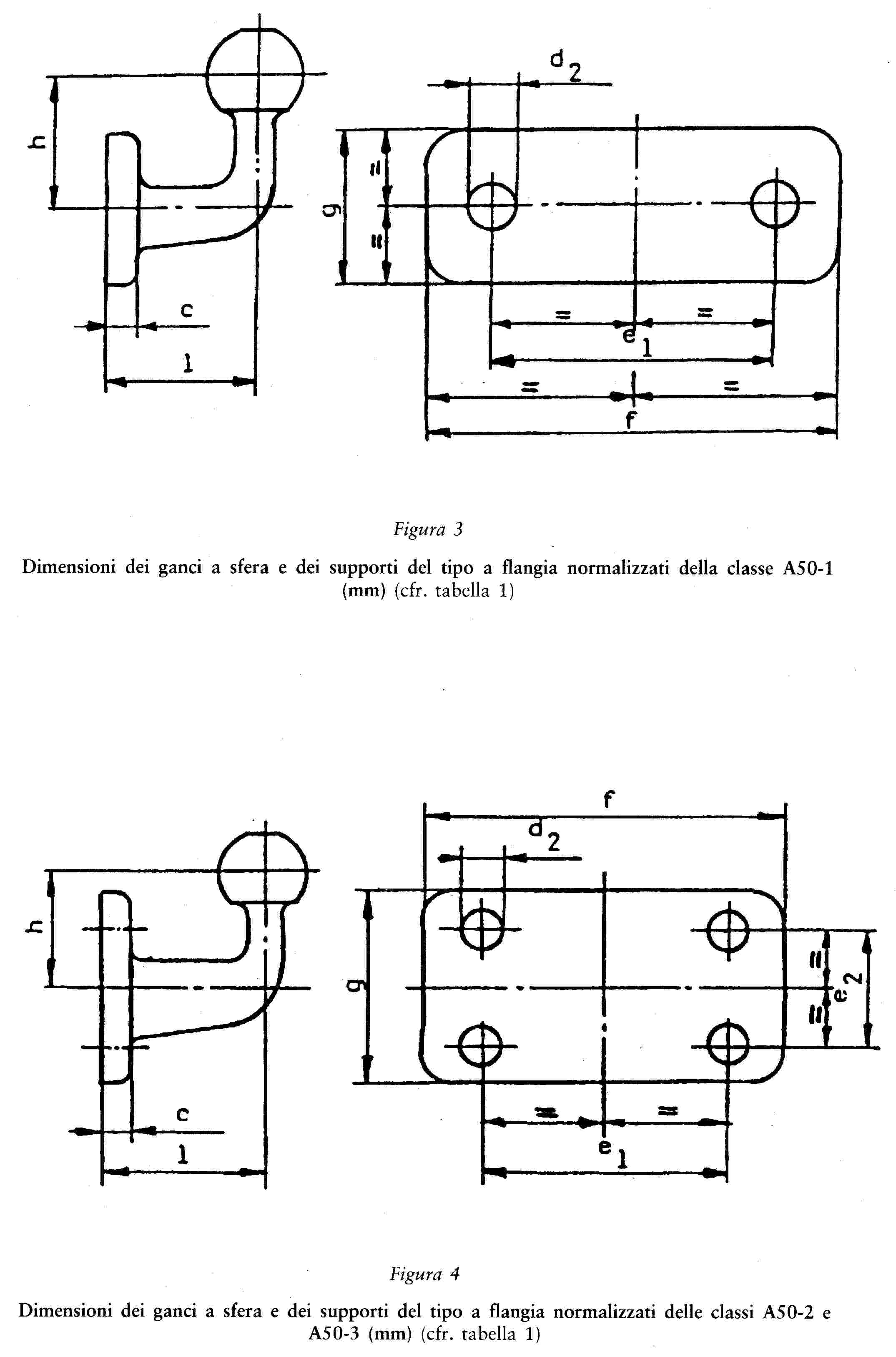

I ganci a sfera della classe A devono corrispondere alla figura 2 per forma e dimensioni.

1.2.

La forma e le dimensioni dei supporti devono soddisfare le prescrizioni del costruttore del veicolo per quanto concerne i punti di agganciamento ed i dispositivi addizionali di montaggio eventualmente necessari.

1.3.

Per i ganci a sfera amovibili, il punto di collegamento ed il bloccaggio devono essere progettati per un accoppiamento geometrico.

1.4.

I ganci a sfera ed i dispositivi di traino devono soddisfare le prove prescritte nell'allegato VI, sezione 4.1.

1.5.

2.1.

Gli attacchi sferici della classe B50 devono essere progettati in modo da poter essere accoppiati in sicurezza con i ganci a sfera descritti nella sezione 1 e soddisfare quindi le caratteristiche prescritte.

Gli attacchi sferici devono essere progettati in modo da assicurare un attacco sicuro anche tenendo conto dell'usura dei dispositivi di attacco.

2.2.

Gli attacchi sferici devono soddisfare le prove definite nell'allegato VI, punto 4.2.

2.3.

Gli eventuali dispositivi supplementari (ad esempio, di frenatura, stabilizzatore, ecc.) non devono alterare il collegamento meccanico.

2.4.

Deve essere possibile la rotazione orizzontale dell'attacco sferico di almeno 90o da ogni lato della linea mediana del gancio a sfera e del montaggio descritti al punto 1 del presente allegato, quando l'attacco non è fissato al veicolo. Nello stesso tempo deve essere possibile un beccheggio verticale di 20o al di sopra e al di sotto dell'orizzontale. Oltre all'angolo di rotazione orizzontale di 90o, deve essere possibile un rullio di 25o nei due sensi attorno all'asse orizzontale. Devono essere possibili le seguenti combinazioni di movimenti:

per tutti gli angoli di rotazione orizzontale.

3.6.1.

sia ruotato orizzontalmente di 50o verso destra o verso sinistra,

3.6.2.

sia ruotato verticalmente di 6o verso l'alto o verso il basso,

3.6.3.

sia ruotato assialmente di 6o verso destra o verso sinistra.

3.9.1.

La rotazione dell'occhione rispetto all'asse trasversale dev'essere ottenuta grazie alla forma sferica del perno di attacco (e non mediante un giunto, cfr. figura 6).

3.9.2.

Gli strappi e gli urti in senso longitudinale dovuti allo spazio libero tra perno e occhione devono essere attenuati mediante dispositivi a molla e/o di smorzamento (eccettuata la classe C50-1).

3.9.3.

Devono essere rispettate le dimensioni indicate nella figura 8 e nella tabella 3.

3.9.4.

I dispositivi di attacco devono essere idonei e sottoposti a prova per i valori caratteristici menzionati nella tabella 4.

3.9.5.

Il dispositivo di attacco deve essere aperto mediante una maniglia disposta sullo stesso (nessun comando a distanza).

5.1.

I timoni della classe E devono soddisfare le prove specificate nella sezione 4.5 dell'allegato VI.

5.2.

Per assicurare il collegamento con il veicolo trainante, possono essere montati sui timoni degli attacchi sferici di cui alla sezione 2 oppure degli occhioni di cui alla sezione 4 del presente allegato. Gli attacchi sferici e gli occhioni possono essere avvitati, imbullonati o saldati.

5.3.

I timoni regolabili in altezza devono mantenere un'altezza libera dal suolo di almeno 200 mm anche quando lasciano la posizione orizzontale.

5.4

5.5.

Nel caso di timoni combinati con sistemi di frenatura ad inerzia, si deve rispettare almeno una distanza di 200 mm tra il centro dell'occhione e l'estremità, della barra libera dello stesso in posizione frenata. Detta distanza non deve essere inferiore a 150 mm con barra completamente rientrata.

5.6

I timoni utilizzati sui rimorchi ad asse centrale devono avere un momento di resistenza rispetto alle forze laterali almeno pari alla metà della resistenza rispetto alle forze verticali.

6.1.

I telai di montaggio devono consentire l'agganciamento dei rispettivi dispositivi di attacco sui veicoli previsti.

6.2.

I telai di montaggio non devono essere saldati al telaio, alla carrozzeria o ad altre parti del veicolo.

6.3.

I telai di montaggio devono soddisfare i requisiti di prova di cui alla sezione 4.3 dell'allegato VI.

7.4.1.

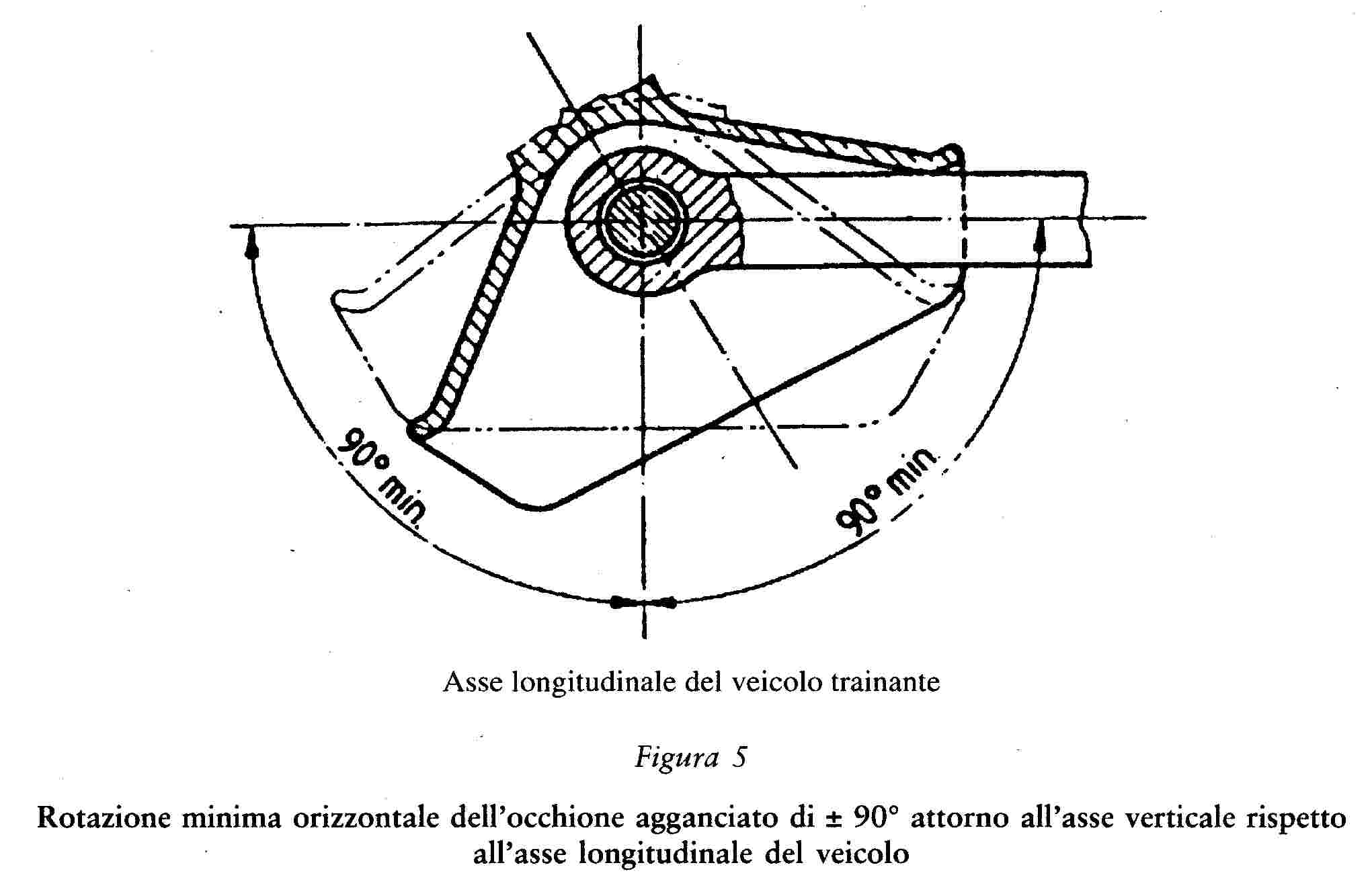

± 90o attorno all'asse verticale (non applicabile alle ralle a guida forzata) e, nello stesso tempo,

7.4.2.

± 12o attorno all'asse orizzontale trasversalmente alla direzione di marcia. Detto angolo non comprende necessariamente l'uso fuoristrada.

7.4.3.

È ammessa una rotazione massima di ± 3o attorno all'asse longitudinale. Tuttavia, nel caso di una ralla a sospensione integrale, tale angolo può essere superato, a condizione che il meccanismo di bloccaggio consenta di limitare la rotazione a ± 3o.

7.9.1.

I cunei di guida destinati alla guida forzata dei semirimorchi devono presentare le dimensioni indicate nella figura 15.

7.9.2.

Il cuneo di guida deve consentire un agganciamento sicuro e senza pericolo. Esso dev'essere montato su molla. La forza della molla dev'essere scelta in modo da permettere l'agganciamento del semirimorchio non carico e, durante la guida, garantire l'appoggio del cuneo di guida sui fianchi della ralla con il semirimorchio a pieno carico. L'apertura della ralla dev'essere possibile con semirimorchio sia vuoto che carico.

7.10.1.

Le ralle normalizzate devono rispettare le dimensioni della figura 14 e della tabella 7.

7.10.2.

Le ralle normalizzate devono essere adatte e collaudate per un valore D di 150 kN e per un valore U di 20 t.

7.10.3.

Il dispositivo di sganciamento deve essere costituito da una maniglia montata direttamente sulla ralla.

7.10.4.

Le ralle normalizzate devono essere adatte alla guida forzata di semirimorchi mediante cunei di guida (cfr. sezione 7.9).

8.1.

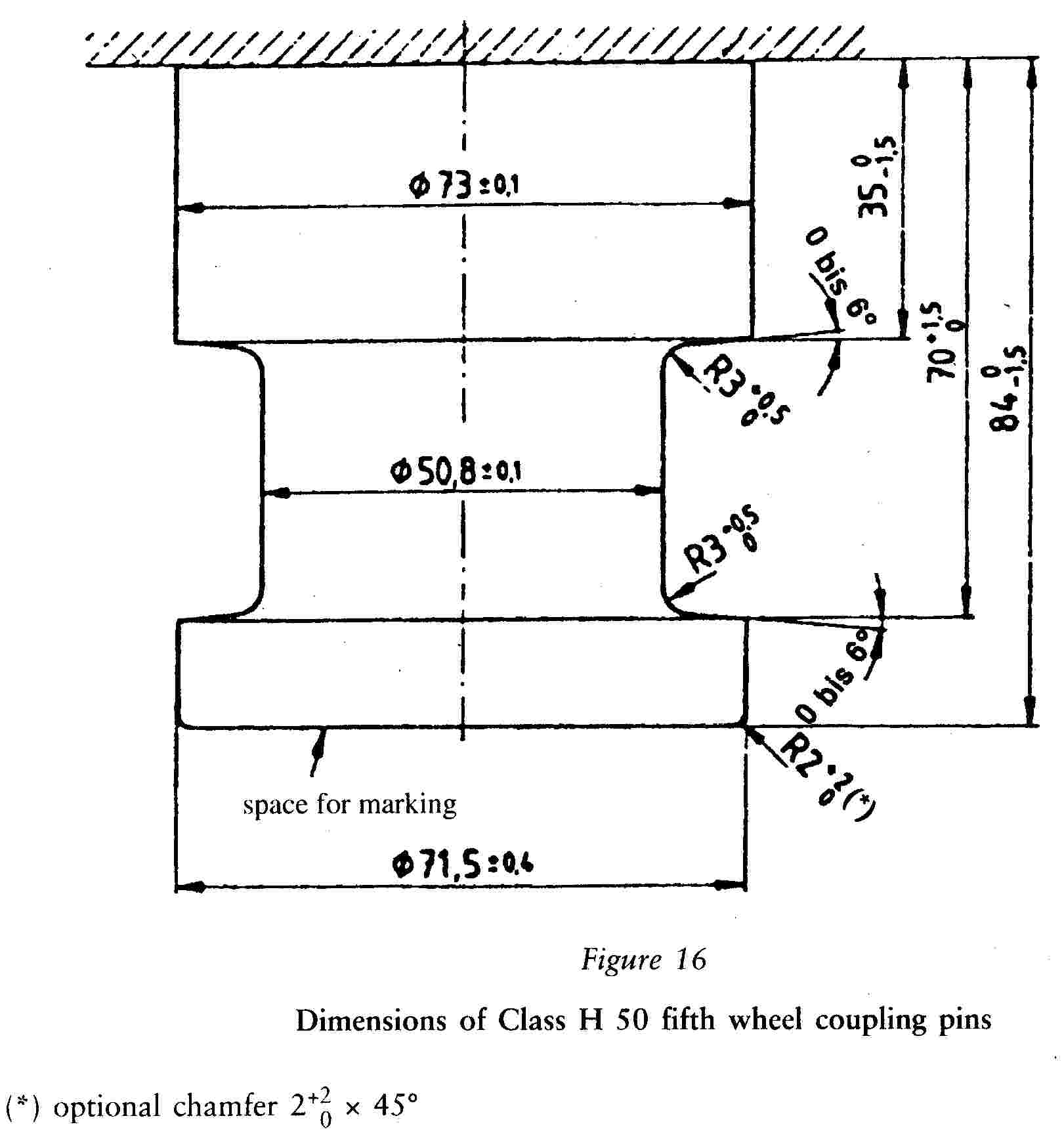

I perni di ralla della classe H50 (conformi a ISO 337) devono rispettare le dimensioni della figura 16.

8.2.

I perni di ralla devono soddisfare i requisiti di prova di cui alla sezione 4.8 dell'allegato VI.

9.1.

La forma della cavità delle piastre di montaggio della classe J destinate alle ralle deve corrispondere alla figura 14 se dette piastre sono previste per ralle normalizzate.

9.2.

Le piastre di montaggio destinate a ralle normalizzate devono essere adatte alla guida forzata (cunei di guida) dei semirimorchi. Le piastre di montaggio per ralle non normalizzate non adatte ad una guida forzata devono essere opportunamente marcate.

9.3.

Le piastre di montaggio destinate alle ralle devono soddisfare i requisiti di prova di cui alla sezione 4.7 dell'allegato VI.

10.2.1.

Per un agganciamento automatico, i dispositivi di segnalazione a distanza devono segnalare, con mezzi ottici e conformemente ai punti 10.2.2 e/o 10.2.3, la chiusura ed il doppio bloccaggio dell'attacco.

10.2.2.

Il passaggio dalla posizione aperta a quella chiusa e il doppio bloccaggio devono essere indicati da una spia verde.

10.2.3.

Per indicare la posizione aperta e/o non bloccata si utilizza una spia rossa.

10.2.4.

Per indicare il completamento della procedura di agganciamento automatico, la segnalazione a distanza deve garantire che il perno di aggancio abbia effettivamente raggiunto la posizione finale a doppio bloccaggio.

10.2.5.

Un eventuale guasto nel dispositivo di segnalazione a distanza non indica una posizione chiusa e bloccata durante l'agganciamento se non è stata raggiunta la posizione finale.

10.2.6.

Il disinserimento di uno dei due dispositivi di bloccaggio dev'essere sufficiente per spegnere la spia verde e/o per far comparire la spia rossa.

10.2.7.

Gli indicatori meccanici montati direttamente sul dispositivo di attacco devono essere mantenuti.

Il dispositivo di segnalazione a distanza viene attivato automaticamente durante ogni agganciamento.

10.2.8.

Per evitare che il conducente si distragga durante la guida normale, è prevista la possibilità di disinserire il dispositivo di segnalazione a distanza.

10.2.9.

I comandi e gli indicatori dei dispositivi di segnalazione a distanza devono essere montati nel campo visivo del conducente e devono poter essere sempre individuati con chiarezza.

10.3.1.

Se viene utilizzato un comando a distanza, si deve ricorrere anche ad un dispositivo di segnalazione a distanza come descritto nella sezione 10.2 che indichi anche che l'attacco è aperto.

10.3.2.

L'apertura dell'attacco mediante il comando a distanza deve poter essere sbloccata o bloccata mediante un apposito interruttore (interruttore principale, leva o valvola). Se detto interruttore principale non è montato nella cabina di guida, esso non deve essere facilmente accessibile a persone non autorizzate o deve poter essere bloccato. Il comando dell'agganciamento propriamente detto a partire dalla cabina di guida deve essere possibilie soltanto quando sia stato escluso ogni eventuale azionamento involontario (per esempio, mediante azionamento a due mani).

Deve essere possibile accertare se l'apertura dell'attacco mediante il comando a distanza è sbloccata o meno.

10.3.3.

Se il comando a distanza implica che l'apertura dell'attacco sia azionata da una forza esterna, le condizioni di azione della forza esterna sull'attacco devono essere opportunamente indicate al conducente. Ciò non è necessario se la forza esterna agisce soltanto durante l'azionamento del comando a distanza.

10.3.4.

Se il dispositivo di comando a distanza dell'apertura dell'attacco è montato all'esterno del veicolo, deve essere possibile sorvegliare la zona che separa i veicoli agganciati. Non deve però essere necessario penetrare in detta zona per azionare il comando.

10.3.5.

Un eventuale errore di manovra o il verificarsi di un'avaria qualsiasi nel dispositivo non deve provocare l'apertura accidentale dell'attacco durante un normale percorso su strada. Il dispositivo deve segnalare immediatamente qualsiasi avaria dell'impianto o deve renderla percettibile al comando successivo, ad esempio con un cattivo funzionamento.

10.3.6.

In caso di guasto del comando a distanza, l'attacco deve poter essere aperto almeno in un altro modo in situazioni di emergenza. Se a tal fine occorre utilizzare un attrezzo, questo deve essere fornito nella borsa degli attrezzi di bordo. Le prescrizioni della sezione 3.8 dell'allegato V non si applicano alle maniglie che servono esclusivamente ad aprire l'attacco in caso di emergenza.

10.3.7.

I comandi e gli indicatori del dispositivo di comando a distanza devono poter essere sempre individuati con chiarezza.

1.1.

Alla prova vengono sottoposti dei campioni dei dispositivi di attacco. Devono essere eseguite prove sia di resistenza che di funzionamento. Tuttavia, il servizio tecnico può rinunciare ad una prova di resistenza se la semplicità di progettazione di un componente ne consente un controllo teorico. I controlli teorici devono garantire risultati di qualità pari a quella delle prove dinamiche o statiche. In caso di dubbio sono determinanti i risultati di una prova dinamica. Il servizio tecnico competente decide i tipi di prove da applicare.

1.2.

La resistenza dei dispositivi di attacco deve essere verificata con una prova dinamica (prova di fatica). In casi particolari possono essere necessarie prove statiche (cfr. sezione 4).

1.3.

La prova dinamica deve essere realizzata con un carico approssimativamente sinusoidale (alternato e/o pulsante), con un numero di cicli di sollecitazione in funzione del materiale. Non devono prodursi incrinature o fratture.

1.4.

Nelle prove statiche prescritte sono ammesse unicamente deformazioni permanenti trascurabili. La deformazione plastica dopo la prova non deve superare il 10 % della deformazione massima.

1.5.

Nelle prove dinamiche le ipotesi di carico sono basate sulla componente orizzontale della forza lungo l'asse longitudinale del veicolo e sulla componente verticale della forza. Le componenti orizzontali della forza trasversale rispetto all'asse longitudinale del veicolo, nonché i momenti, non sono presi in considerazione, sempreché siano di importanza trascurabile.

Se la forma del dispositivo di attacco o il suo agganciamento al veicolo oppure il montaggio di sistemi supplementari (stabilizzatori, sistemi di attacco corti, ecc.) generano forze o momenti addizionali, il servizio tecnico può esigere prove supplementari.

La componente orizzontale della forza sull'asse longitudinale del veicolo è rappresentata da una data forza di rifierimento teorica, ossia dal valore D quale definito al punto 2.1.18 dell'allegato I. La componente verticale della forza, ove applicabile, è determinata dal carico di appoggio verticale statico S sul punto di attacco e dal carico verticale presunto V, definito al punto 2.1.19 dell'allegato I, oppure dal carico di appoggio verticale statico U nel caso delle ralle.

1.6.

I valori caratteristici D, S, V ed U su cui sono basate le prove devono essere quelli che figurano nella domanda di omologazione CEE presentata dal costruttore.

2.1.

Per le prove dinamiche e le prove statiche, il campione deve essere sistemato in un apposito attrezzo con i dispositivi adatti per l'applicazione della forza, in modo da non essere soggetto ad altre forze o momenti supplementari oltre alla forza di prova prevista. Nel caso di prove alternate, la direzione di applicazione della forza non deve scostarsi di oltre + 1o dalla direzione prescritta. Nel caso di prove pulsanti e statiche, l'angolo deve essere regolato per la forza massima. In linea di massima è necessario a tal fine prevedere un giunto nel punto di applicazione della forza (ossia il punto di attacco) ed un secondo giunto ad una distanza adeguata.

2.2.

La frequenza di prova non deve superare 35 Hz. La frequenza scelta deve essere ben separata dalle frequenze di risonanza della prova applicata al dispositivo. Nelle prove asincrone, le frequenze delle due componenti della forza possono presentare fra loro una differenza di circa l'1 % sino ad un massimo del 3 %. Per i dispositivi di attacco di acciaio, il numero dei cicli è pari a 2 x 106. Per dispositivi di altro materiale, può essere necessario un numero maggiore di cicli. Per il controllo delle incrinature verrà applicato il metodo del liquido penetrante colorato o un metodo equivalente.

2.3.

In presenza di forze di prova (componenti) alternate, la forza media è O. Nelle prove pulsanti la forza di prova è pari alla forza massima, mentre la forza minima può giungere al 5 % della forza massima salvo disposizioni contrarie contenute nelle prescrizioni particolari di prova.

2.4.

Nelle prove statiche diverse dalle prove speciali di cui al punto 4.2.3, la forza di prova deve esser applicata gradualmente e rapidamente e mantenuta per almeno 60 secondi.

2.5.

I dispositivi di attacco da sottoporre alla prova sono di norma fissati rigidamente su un banco di prova in una posizione geometricamente identica a quella prevista per l'applicazione sul veicolo. I dispositivi di fissaggio dovrebbero essere quelli specificati dal costruttore o dal richiedente e destinati ad essere agganciati al veicolo e/o avere caratteristiche meccaniche identiche.

2.6.

Di preferenza, gli attacchi devono essere sottoposti alla prova nelle condizioni originali previste per l'uso su strada. A discrezione del costruttore e di comune accordo con il servizio tecnico, si possono trascurare i componenti flessibili qualora ciò si renda necessario per il procedimento di prova e se non si paventano influenze anomale sui risultati della stessa.

I componenti flessibili apparentemente surriscaldati in seguito a questa procedura accelerata di prova possono essere sostituiti durante la stessa. I carichi di prova possono essere applicati con speciali dispositivi privi di gioco.

A

=

carico assiale massimo ammesso dell'asse sterzante in t

C

=

massa totale del rimorchio ad asse centrale in t (cfr. punto 2.1.18 dell'allegato I)

D

=

valore D in kN (cfr. punto 2.1.18 dell'allegato I)

R

=

massa totale del rimorchio integrale in t (cfr. punto 2.1.18 dell'allegato I)

T

=

massa totale del veicolo trainante in t (cfr. punto 2.1.18 dell'allegato I)

FA

=

forza statica di sollevamento in kN

Fh

=

componente orizzontale della forza di prova sull'asse longitudinale del veicolo in kN

Fs

=

componente verticale della forza di prova in kN

Fq

=

componente orizzontale della forza di prova trasversale all'asse longitudinale del veicolo in kN

Fhs res

=

forza di prova risultante di Fh e Fs in kN

Fhq res

=

forza di prova risultante di Fh e Fq in kN

S

=

carico verticale statico in kg

U

=

carico verticale applicato sulla ralla in t

V

=

valore V in kN (cfr. allegato I, punto 2.1.19)

a

=

fattore di accelerazione verticale equivalente nel punto di attacco dei rimorchi ad asse centrale in funzione del tipo di sospensione dell'asse o degli assi posteriori del veicolo trainante

e

=

distanza longitudinale in mm tra il punto di attacco dei ganci a sfera smontabili ed il piano verticale dei punti di fissaggio (cfr. figure da 22 a 25)

f

=

distanza verticale in mm tra il punto di attacco dei ganci a sfera smontabili ed il piano orizzontale dei punti di fissaggio (cfr. figure da 21 a 25)

g

=

accelerazione di gravità supposta pari a 9,81 m/s2

l

=

lunghezza teorica del timone in m fra il centro dell'occhione e il centro del complesso dell'asse

n

=

distanza tra l'occhione del timone e la mezzeria dell'asse sterzante in mm

r

=

raggio di curvatura in mm

s

=

carreggiata in mm

x

=

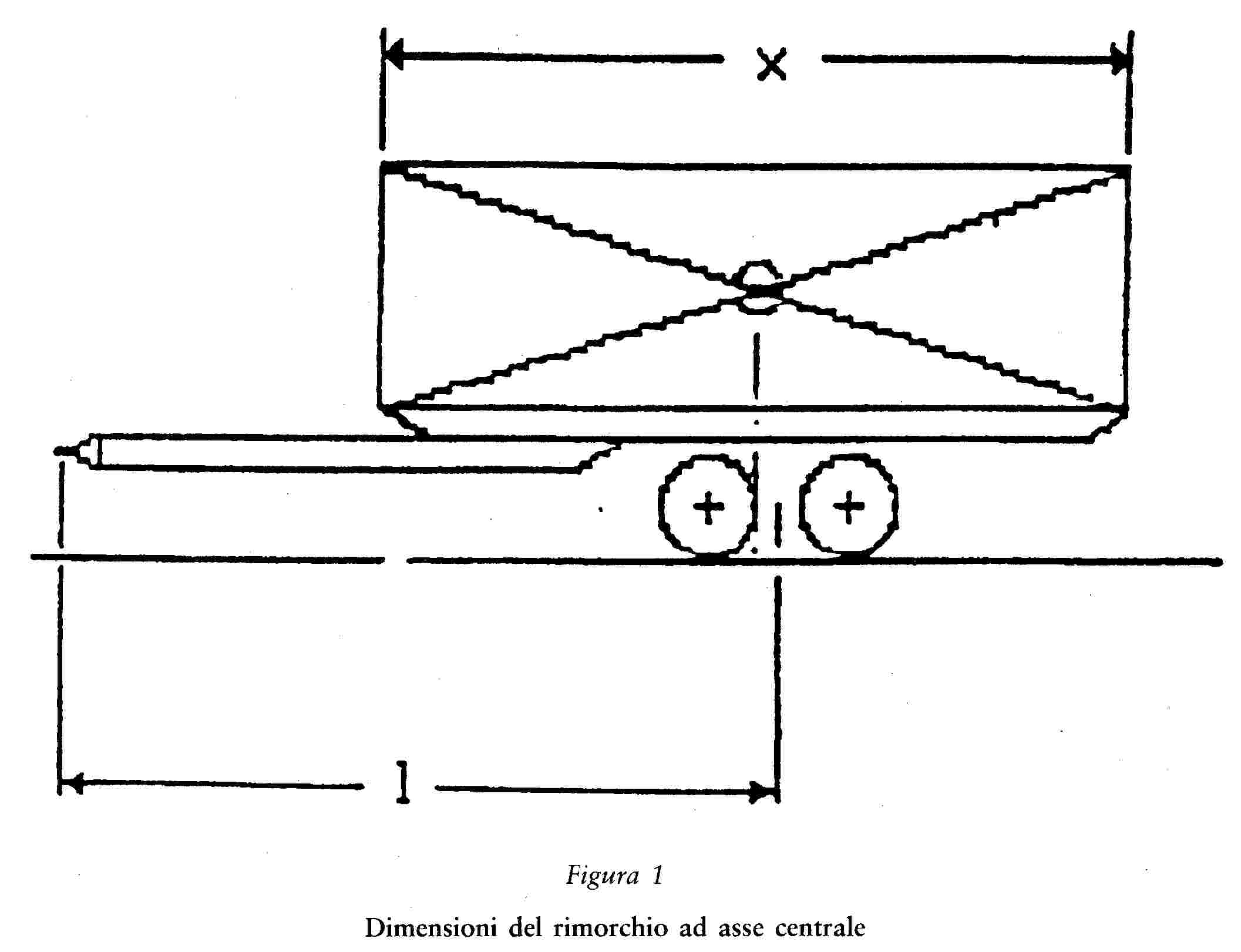

lunghezza in m della superficie di carico di un rimorchio ad asse centrale

O

=

forza massima

U

=

forza minima

w

=

alternata

h

=

orizzontale

s

=

verticale

4.1.1.

I dispositivi di attacco meccanico dei ganci a sfera possono essere dei seguenti tipi:

4.1.2.

La prova base è una prova di fatica con una forza alternata. Il campione da sottoporre alla prova è costituito dal gancio a sfera, dal collo della sfera e dai supporti necessari al montaggio sul veicolo. Il gancio a sfera ed i supporti sono fissati rigidamente su un banco di prova in grado di generare forze alternate ed in una posizione geometricamente identica a quella prevista per l'uso.

4.1.3.

Le posizioni dei punti di fissaggio per il montaggio dei ganci a sfera e dei supporti sono stabilite dal costruttore del veicolo (punto 1.2 dell'allegato VII).

4.1.4.

I dispositivi sottoposti a prova devono essere corredati di tutti i dettagli di progettazione che possono influire sui criteri di resistenza (ad esempio, piastra per le prese elettriche, eventuali marcature, ecc.). La prova termina nei punti di ancoraggio o di montaggio. La posizione geometrica dei ganci a sfera e dei punti di montaggio del dispositivo di attacco rispetto alla linea di riferimento è indicata dal costruttore del veicolo e deve figurare nel verbale di prova. Tutte le posizioni relative dei punti di ancoraggio rispetto alla linea di riferimento, per i quali il costruttore del veicolo trainante deve fornire tutte le informazioni necessarie al costruttore del dispositivo di traino, devono essere verificate sul banco di prova.

4.1.5.

L'insieme montato sul banco di prova deve essere sottoposto a prova su una macchina per la prova a trazione alternata (ad esempio, su un pulsatore a risonanza).

Il carico di prova deve essere costituito da una forza alternata e deve essere applicato al gancio a sfera con un angolo di 15o ± 1o, come illustrato nella figura 17 e/o nella figura 18.

Se il centro della sfera si trova sopra la linea parallela alla linea di riferimento come illustrato nella figura 19, la quale passa attraverso il punto di fissaggio più alto e più vicino, la prova deve essere eseguita con l'angolo α = - 15o ± 1o (cfr. figura 17). Se il centro della sfera si trova sotto la linea parallela alla linea di riferimento come illustrato nella figura 19, la quale passa attraverso il punto di fissaggio più alto e più vicino, la prova deve essere eseguita con l'angolo α = + 15o ± 1o (cfr. figura 18). Quest'angolo viene scelto in modo da tener conto del carico verticale statico e dinamico. Questo metodo di prova è applicabile soltanto per un carico statico massimo ammesso di

Se è richiesto un carico statico superiore a 120 · D, l'angolo di prova dovrebbe essere aumentato a 20o. La prova dinamica dev'essere eseguita con le seguenti forze:

Fhs res = ± 0,6 D

4.1.6.

Il procedimento di prova si applica ai vari tipi di dispositivi di attacco (cfr. 4.1.1) nel modo seguente.

4.2.1.

La prova base è una prova di fatica con una forza di prova alternata ed una prova statica (prova di sollevamento) su ciascun campione di prova.

4.2.2.

La prova dinamica dev'essere eseguita con un gancio a sfera della classe A di resistenza adatta. L'attacco sferico ed il gancio a sfera devono essere montati sul banco di prova secondo le istruzioni del costruttore e in modo corrispondente al loro montaggio sul veicolo. Si deve impedire che, oltre alla forza di prova, possano agire sul campione altre forze. La forza di prova è applicata secondo la linea d'azione che passa per il centro della sfera ed è inclinata di 15o all'indietro e verso il basso (cfr. figura 26). Sul campione dev'essere eseguita una prova di fatica applicando la seguente forza di prova:

Fhs res w = 0,6 D

4.2.3.

Dev'essere eseguita anche una prova di sollevamento statico. Il gancio a sfera utilizzato per la prova deve avere un diametro di

per rappresentare una sfera usurata. La forza di sollevamento FA dev'essere portata gradualmente e rapidamente ad un valore di

e mantenuta per 10 secondi (cfr. figura 27). L'attacco sferico non deve staccarsi dalla sfera e non deve presentare alcuna deformazione permanente che possa comprometterne il buon funzionamento.

4.3.1.

Sul campione di prova dev'essere eseguita una prova di fatica. Il dispositivo di attacco di timone dev'essere munito di tutti i pezzi di fissaggio necessari al suo montaggio sul veicolo. Gli elementi intermedi montati tra il dispositivo di attacco di timone ed il telaio del veicolo (ad esempio, albero) devono essere sottoposti alla prova con le stesse forze applicate al dispositivo di attacco. Durante la prova effettuata sugli alberi destinati ai dispositivi di attacco di timone normalizzati, il carico verticale dev'essere applicato ad una distanza longitudinale dal piano verticale dei punti di montaggio pari alla posizione del corrispondente dispositivo di attacco normalizzato.

4.3.2.

Le prove dinamiche devono essere eseguite applicando la forza orizzontale alternata Fhw = 0,6 D agente lungo una retta parallela al suolo nel piano longitudinale mediano del veicolo trainante che passa per il centro del perno di attacco.

4.3.3.

4.3.3.1.   Massa del rimorchio ad asse centrale sino a 3,5 t

I dispositivi di attacco di timone per rimorchi ad asse centrale sino ad una massa di 3,5 t devono essere sottoposti ad una prova analoga a quella per i ganci a sfera e i supporti descritti nella sezione 4.1 del presente allegato.

4.3.3.2.   Massa del rimorchio ad asse centrale superiore a 3,5 t

I carichi di prova sono applicati in direzione orizzontale e verticale al campione nel corso di una prova asincrona di fatica. La linea d'azione orizzontale deve essere parallela al suolo nel piano longitudinale mediano del veicolo trainante e passare per il centro del perno di attacco. La linea d'azione verticale deve essere perpendicolare al suolo nel piano longitudinale mediano del veicolo trainante e passare per il centro del perno di attacco (cfr. figura 28).

Le apparecchiature di fissaggio del dispositivo di attacco di timone e dell'occhione sul banco di prova devono essere quelle previste per il loro agganciamento al veicolo, conformemente alle istruzioni di montaggio del costruttore.

Al punto di attacco si devono applicare i seguenti carichi di prova.

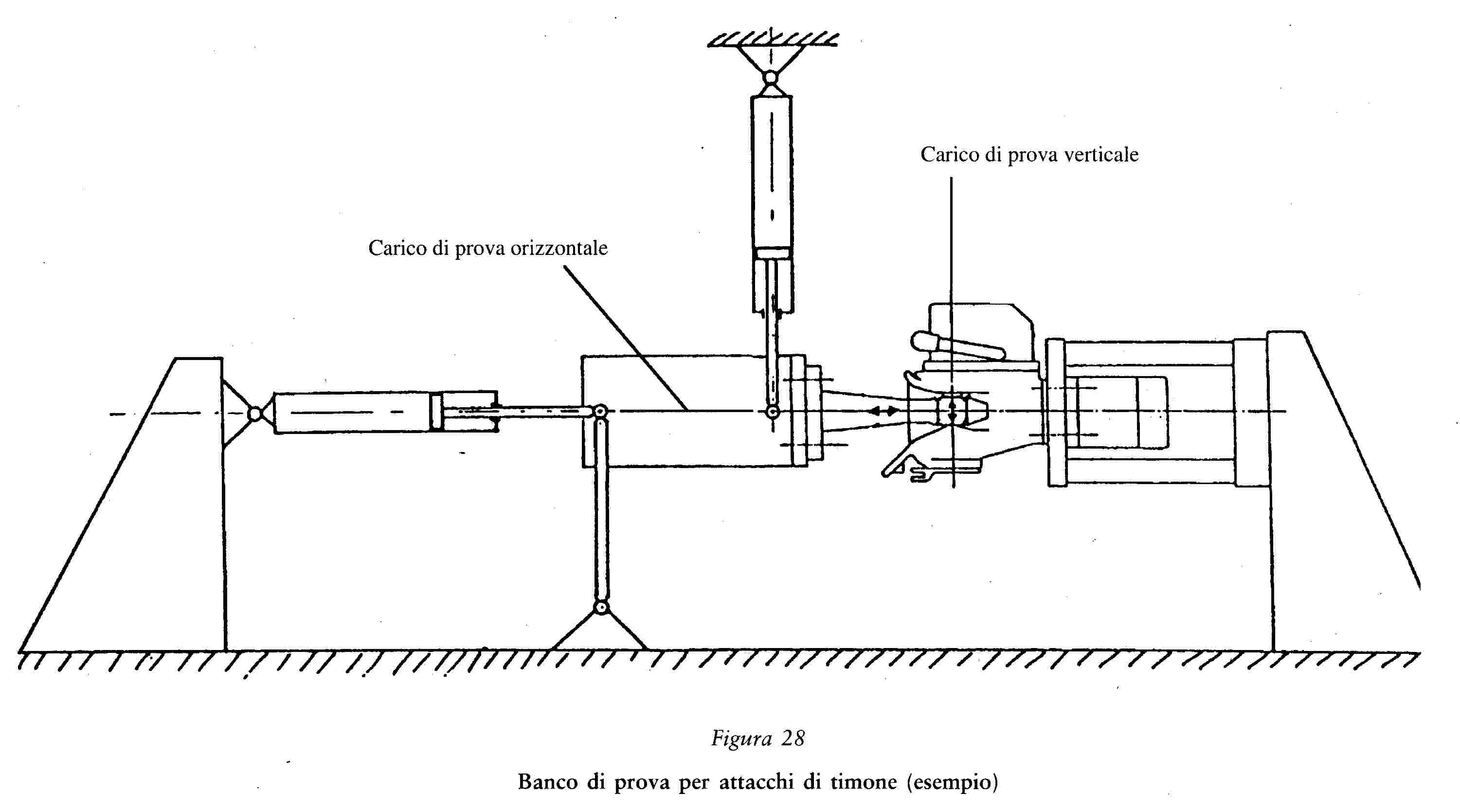

La forza di prova è la somma geometrica della componente verticale e di quella orizzontale. Ciò può essere realizzato con un banco di prova la cui configurazione è illustrata nella figura 28. Le componenti verticale ed orizzontale devono essere di forma sinusoidale e sono impresse in modo asincrono; la differenza delle loro frequenze dev'essere compresa tra 1 % e 3 % in modo da generare forze di prova risultanti in tutte le direzioni.

4.3.4.

Per i dispositivi di attacco di timone occorre inoltre provare la chiusura e ogni dispositivo di bloccaggio con una forza statica di 0,25 D agente nel senso dell'apertura. La prova non deve provocare l'apertura né causare danni. Nel caso di perni cilindrici è sufficiente una forza di prova di 0,1 D.

4.4.1.

Gli occhioni sono sottoposti alla stessa prova dinamica degli attacchi di timone. Gli occhioni utilizzati unicamente per i rimorchi muniti di timoni regolabili in altezza sono sottoposti ad un carico alternato come descritto al punto 4.3.2. Gli occhioni previsti anche per i rimorchi ad asse centrale sono sottoposti ad una prova analoga a quella per gli attacchi sferici (4.2) per una massa di rimorchio C sino a 3,5 t e per i dispositivi di attacco di timone (4.3.3.2) per una massa totale C del rimorchio ad asse centrale superiore a 3,5 t.

4.4.2.

La prova degli occhioni deve essere eseguita in modo che il carico alternato agisca anche sulle parti utilizzate per fissare l'occhione stesso al timone. Tutti i pezzi intermedi flessibili devono essere bloccati.

4.5.1.

I timoni devono essere sottoposti ad un prova analoga a quella per gli occhioni (cfr. 4.4). Se la semplicità della progettazione di un componente consente un controllo teorico della resistenza, il servizio tecnico può rinunciare ad una prova di fatica. I carichi teorici per la verifica teorica del timone di rimorchi ad asse centrale con massa C sino a 3,5 t figurano nella norma ISO 7641/1 (1983). I carichi teorici per la verifica teorica di timoni di rimorchi ad asse centrale con massa totale C superiore a 3,5 t sono calcolati come segue:

dove l'intensità della forza V corrisponde a quella del punto 2.1.19 dell'allegato I.

Per i rimorchi di massa totale C superiore a 3,5 tonnellate, le tensioni ammissibili basate sul carico teorico sono conformi al punto 5.3 della norma ISO 7641/1. Nel caso di timoni curvi (ad esempio, a collo di cigno) e di timoni di rimorchi, si prende in considerazione la forza componente orizzontale Fhp = 1,0 x D.

4.5.2.

Nel caso di timoni di rimorchi mobili in senso verticale, oltre alla prova di fatica o alla verifica teorica della resistenza, occorre verificare la resistenza alla compressione sia con un calcolo teorico supponendo un carico teorico di 3,0 D oppure con una prova di resistenza alla compressione con un carico teorico di 3,0 x D. Se calcolate, le tensioni ammissibili devono essere conformi al punto 5.3 della norma ISO 7641/1.

4.5.3.

Nel caso degli assi sterzanti, la resistenza alle flessioni dev'essere verificata mediante calcoli teorici o con una prova di flessione. Nel centro del punto di attacco dev'essere applicata una forza statica laterale orizzontale. La grandezza di questa forza dev'essere scelta in modo che intorno al centro dell'asse anteriore sia impresso un momento di 0,6 x Av x g (kNm). Le tensioni ammissibili devono essere conformi al punto 5.3 della norma ISO 7641/1.

4.6.1.

Le prove di base della resistenza sono una prova dinamica e una statica (prova di sollevamento). Le ralle destinate alla guida forzata dei semirimorchi devono essere sottoposte ad una prova statica supplementare (prova di flessione).

Per le prove, la ralla deve essere munita di tutti i pezzi di fissaggio necessari al suo agganciamento al veicolo. Il sistema di montaggio deve essere identico a quello utilizzato sul veicolo stesso.

4.6.2.

4.6.3.

La ralla deve essere sottoposta a sollecitazioni alternate su un banco di prova (prova dinamica asincrona) durante le quali sono applicate simultaneamente alla ralla forze orizzontali alternate e forze verticali pulsanti.

4.8.1.

Un campione è sottoposto ad una prova dinamica mediante sollecitazioni alternate su un banco di prova. La prova del perno di ralla non può essere combinata con la prova della ralla stessa. La prova deve essere eseguita in modo che il carico agisca anche sugli elementi di fissaggio necessari all'agganciamento del perno al semirimorchio.

4.8.2.

Una prova dinamica con un carico orizzontale di prova di Fhw = ± 0,6 · D deve essere eseguita sul perno in posizione di funzionamento.

La linea di azione della forza deve passare per il centro del diametro più piccolo della parte cilindrica del perno del diametro di 50,8 mm per la classe H50 (cfr. allegato V, figura 16).

1.1.

Il costruttore del veicolo deve stabilire quali tipi e classi di dispositivi di attacco possono essere montati sul tipo di veicolo, indicando i valori D, V ( 7 ), S o U (se applicabile) basati sulla costruzione del tipo di veicolo in combinazione con il tipo o tipi del dispositivo di attacco di cui è previsto l'uso. I valori D, V, S o U dei dispositivi di attacco omologati ai sensi della presente direttiva sono pari o superiori ai valori indicati per l'accoppiamento in questione.

1.2.

Il dispositivo di attacco deve essere agganciato al tipo di veicolo conformemente alle istruzioni per il montaggio fornite dal costruttore del veicolo in accordo con il costruttore del dispositivo e il servizio tecnico. Il costruttore del veicolo specifica i punti idonei per l'agganciamento del dispositivo di attacco al tipo di veicolo e, se necessario, i supporti, le piastre di montaggio, ecc., da installare su un determinato tipo di veicolo.

1.3.

Per l'attacco di rimorchi con una massa massima superiore a 3,5 t, possono essere utilizzati sui veicoli a motore soltanto dispositivi di attacco automatico che consentano un agganciamento automatico.

1.4.

Per il montaggio di dispositivi di attacco delle classi B, D, E ed H sui rimorchi, si deve prendere in considerazione come massa massima T del veicolo trainante un valore di 32 t per il calcolo del valore D. Se il valore D del dispositivo di attacco non è sufficiente per T = 32 t, la limitazione che ne deriva per la massa T del veicolo trainante o per la massa della combinazione dei due veicoli dev'essere indicata nella scheda di omologazione CEE per veicoli del rimorchio (allegato IX).

2.1.1.

I ganci a sfera ed i supporti devono essere montati su un veicolo della categoria M1, della categoria M2 non superiori a 3,5 t e della categoria N1 in modo da rispettare lo spazio libero e le altezze indicati nella figura 30. Questo requisito non si applica ai veicoli fuoristrada di cui all'allegato II della direttiva 92/53/CEE.

Eventuali dettagli non indicati devono essere opportunamente scelti.

Le dimensioni e gli angoli devono essere verificati con strumenti adatti.

2.1.2.

Per i ganci a sfera ed i supporti di traino, il costruttore del veicolo deve fornire le istruzioni di montaggio e specificare se è necessario rinforzare la zona di montaggio.

2.1.3.

L'agganciamento e lo sganciamento di attacchi sferici devono essere possibili anche quando l'asse longitudinale dell'attacco sferico forma, rispetto alla mediana della sfera e del suo supporto:

2.1.4.

Il gancio a sfera montato non deve oscurare lo spazio né ostacolare la visibilità della targa di immatricolazione posteriore; in caso contrario si deve usare un gancio a sfera smontabile senza attrezzi specifici.

2.2.1.

Gli attacchi sferici della classe B sono ammessi per rimorchi con una massa massima di 3,5 t. Con il rimorchio orizzontale e con il carico massimo ammissibile per asse, gli attacchi sferici devono essere fissati in modo che il punto di aggancio del rimorchio si trovi 430 ± 35 mm al di sopra del piano orizzontale di appoggio delle ruote (cfr. figura 31). Nel caso di roulotte e di rimorchi per trasporto merci, si considera orizzontale la posizione nella quale il suolo o la superficie di carico è orizzontale. Per i rimorchi senza superficie di riferimento di questo tipo (ad esempio, rimorchi per imbarcazioni o simili), il costruttore del rimorchio deve indicare un'opportuna linea di riferimento che determini la posizione orizzontale. Il requisito dell'altezza è valido solo per i rimorchi destinati ad essere agganciati ai veicoli di cui al punto 2.1.1.

2.2.2.

Deve essere possibile azionare in condizione di sicurezza l'attacco sferico nello spazio libero del gancio a sfera rappresentato nella figura 30.

2.4.1.

I timoni per i rimorchi ad asse centrale devono possedere un dispositivo di appoggio regolabile in altezza qualora, in condizioni di carico massimo tecnicamente ammissibile uniformemente distribuito, il carico di appoggio verticale all'occhione del tipo di rimorchio superi 50 kg.

2.4.2.

Al montaggio sui rimorchi ad asse centrale la cui massa totale C supera 3,5 t e che comportano più di un asse, i rimorchi devono essere dotati di un dispositivo di ripartizione del carico assiale.

2.5.1.

Le ralle della classe G50 non devono essere montate direttamente sul telaio del veicolo senza il consenso del costruttore del veicolo. Esse devono essere fissate al telaio mediante una piastra di montaggio, installata nel rispetto delle istruzioni fornite dal costruttore del veicolo o della ralla.

2.5.2.

I semirimorchi devono essere muniti di zampe di appoggio o di altri dispositivi che consentano il parcheggio del semirimorchio sganciato. Se equipaggiato in modo che il collegamento dei dispositivi di attacco, dei sistemi elettrici e dei sistemi di frenatura sia automatico, il semirimorchio deve avere zampe di appoggio che si ritraggono automaticamente dal suolo una volta completato l'agganciamento.

2.5.3.

Il fissaggio del perno di ralla alla piastra di montaggio sul semirimorchio deve rispettare le istruzioni del costruttore del veicolo o della ralla.

2.5.4.

Se un semirimorchio è dotato di un cuneo di guida, questo deve soddisfare le prescrizioni di cui ai punti 7.9.1 e 7.9.2 dell'allegato V.
