1977L0538 — SK — 01.01.2007 — 008.001

Tento dokument slúži čisto na potrebu dokumentácie a inštitúcie nenesú nijakú zodpovednosť za jeho obsah

►B

SMERNICA RADY

z 28. júna 1977

o aproximácii právnych predpisov členských štátov o zadných svetlách do hmly pre motorové vozidlá a ich prípojné vozidlá

(77/538/EHS)

(Ú. v. ES L 220, 29.8.1977, p.60)

Zmenené a doplnené:





Úradný vestník

  No

page

date

 M1

SMERNICA RADY 87/354/EHS z 25. júna 1987,

  L 192

43

11.7.1987

 M2

SMERNICA KOMISIE 89/518/EHS z 1. augusta 1989,

  L 265

24

12.9.1989

►M3

SMERNICA KOMISIE 1999/14/ES Text s významom pre EHP zo 16. marca 1999,

  L 97

1

12.4.1999

►M4

SMERNICA RADY 2006/96/ES z 20. novembra 2006,

  L 363

81

20.12.2006


Zmenené a doplnené:

 A1

Akt o pristúpení Grécka

  L 291

17

19.11.1979

 A2

  L 302

23

15.11.1985

 A3

Akt o pristúpení Rakúska, Švédska a Fínska

  C 241

21

29.8.1994

►A4

Akt o podmienkach pristúpenia Českej republiky, Estónskej republiky, Cyperskej republiky, Lotyšskej republiky, Litovskej republiky, Maďarskej republiky, Maltskej republiky, Poľskej republiky, Slovinskej republiky a Slovenskej republiky a o úpravách zmlúv, na ktorých je založená Európska únia

  L 236

33

23.9.2003



▼B

SMERNICA RADY

z 28. júna 1977

o aproximácii právnych predpisov členských štátov o zadných svetlách do hmly pre motorové vozidlá a ich prípojné vozidlá

(77/538/EHS)



RADA EURÓPSKYCH SPOLOČENSTIEV,

so zreteľom na Zmluvu o založení Európskeho hospodárskeho spoločenstva, najmä na jej článok 100,

so zreteľom na návrh Komisie,

so zreteľom na stanovisko Zhromaždenia ( 1 ),

so zreteľom na stanovisko Hospodárskeho a sociálneho výboru ( 2 ),

keďže technické požiadavky, ktoré motorové vozidlá musia spĺňať podľa vnútroštátnych právnych predpisov, sa týkajú, medzi iným, ich zadných svetiel do hmly;

keďže sa tieto požiadavky v jednotlivých členských štátoch navzájom líšia; keďže vzhľadom na to je nutné, aby všetky členské štáty prijali tie isté požiadavky buď navyše k svojim existujúcim pravidlám, alebo ako ich náhradu, s cieľom umožniť pre každý typ vozidla postup EHS typového schválenia podľa smernice Rady č. 70/156/EHS zo 6. februára 1970 o aproximácii právnych predpisov členských štátov o typovom schválení motorových vozidiel a ich prípojných vozidiel ( 3 );

keďže smernicou 76/756/EHS ( 4 ) stanovila Rada spoločné požiadavky na montáž zariadenia pre osvetlenie a svetelnú signalizáciu na motorové a ich prípojné vozidlá;

keďže harmonizovaný postup typového schválenia komponentu pre zadné svetlá do hmly umožní každému členskému štátu overiť splnenie jednotných požiadaviek na výrobu a testovanie a informovať ostatné členské štáty o vlastných zisteniach tak, že im bude pre každý typ takéhoto zadného svetla do hmly zasielať kópiu osvedčenia o typovom schválení komponentu; keďže umiestnenie EHS typovej schvaľovacej značky na všetky zadné svetlá do hmly svetlá vyrobené zhodne s homologovaným typom odstraňuje akúkoľvek potrebu technických kontrol týchto zadných hmlových svetiel v členských štátoch;

keďže je žiaduce navrhnúť technické požiadavky tak, aby mali rovnaký cieľ, ako má práca, prebiehajúca k tejto otázke v Európskej hospodárskej komisii OSN;

keďže aproximácia vnútroštátnych právnych predpisov týkajúcich sa motorových vozidiel zahŕňa vzájomné uznávanie testov vykonaných každým z týchto štátov na základe spoločných požiadaviek,

PRIJALA TÚTO SMERNICU:



Článok 1

▼M3

1.  Každý členský štát udelí ES typové schválenie komponentu akéhokoľvek typu zadného hmlového svetla, ktoré spĺňa konštrukčné a testovacie požiadavky, stanovené v príslušných prílohách.

▼B

2.  Členský štát, ktorý udelil EHS typové schválenie, prijme opatrenia potrebné k overeniu zhody výrobných modelov so schváleným typom a pokiaľ je to nevyhnutné, bude spolupracovať s príslušnými orgánmi ostatných členských štátov. Také overovanie sa obmedzí na náhodné kontroly.

Článok 2

▼M3

Pre každý typ zadného hmlového svetla, ktorý schvaľujú podľa článku 1, udelia členské štáty výrobcovi ES typovú schvaľovaciu značku komponentu zodpovedajúcu vzoru, ktorý je uvedený v doplnku 3 prílohy I.

▼B

Aby sa zabránilo používaniu značiek, ktoré by mohli zaviniť zámenu typovo schváleného predného hmlového svetla podľa článku 1 s inými zariadeniami, prijmú členské štáty vhodné opatrenia.

Článok 3

1.  Žiadny členský štát nesmie zakázať uviesť na trh zadné svetlá do hmly z dôvodov týkajúcich sa ich konštrukcie alebo funkčného princípu, ak sú vybavené EHS typovou schvaľovacou značkou komponentu.

2.  Členský štát však môže zakázať uviesť na trh zadné svetlá do hmly, ktoré zásadne nezodpovedajú schválenému typu.

Taký štát má ihneď informovať ostatné členské štáty o prijatých opatreniach s uvedením dôvodov svojho rozhodnutia.

▼M3

Článok 4

Príslušné orgány členských štátov sa budú postupom uvedeným v článku 4 ods. 6 smernice 70/156/EHS navzájom informovať o každom schválení, ktoré udelili, odmietli alebo odobrali podľa tejto smernice.

▼B

Článok 5

1.  Ak členský štát, ktorý udelil EHS typové schválenie komponentu, zistí, že viac zadných hmlových svetiel vybavených tou istou EHS typovou schvaľovacou značkou komponentu, nezodpovedá schválenému typu, prijme nevyhnutné opatrenia, aby zabezpečil zhodu výrobných modelov so schváleným typom. Príslušné orgány takéhoto štátu upozornia príslušné orgány ostatných členských štátov na prijaté opatrenia, ktoré by mohli pri zásadnej nezhodnosti vyvolať odobratie EHS typového schválenia komponentu. Uvedené orgány prijmú tie isté opatrenia, ak sú o takejto zásadnej nezhodnosti informované príslušnými orgánmi iného členského štátu.

2.  Príslušné orgány členských štátov sa počas jedného mesiaca vzájomne informujú o akomkoľvek odobratí EHS typového schválenia komponentu a o dôvodoch takéhoto opatrenia.

Článok 6

Akékoľvek rozhodnutie prijaté podľa opatrení prijatých v súvislosti s vykonávaním tejto smernice a týkajúce sa odmietnutia alebo odobratia EHS typového schválenia zadnému svetlu do hmly, alebo zákazu jeho uvedenia na trh, alebo zákazu používania, uvedie podrobné dôvody, ktorými je podložené. Takéto rozhodnutie sa oznámi príslušnej strane, ktorá je súčasne informovaná o jej prístupných opravných opatreniach podľa právnych predpisov platných v členských štátoch a o lehotách prípustných pre takéto opravné opatrenia.

Článok 7

Žiadny členský štát nesmie z dôvodov týkajúcich sa jeho zadných svetiel do hmly odmietnuť vozidlu udeliť typové schválenie alebo vnútroštátne typové schválenie, ak sú tieto vybavené značkou EHS typového schválenia komponentu a ak sú montované podľa požiadaviek, stanovených v smernici 76/756/EHS.

Článok 8

Žiadny členský štát nesmie z dôvodov týkajúcich sa jeho zadných svetiel do hmly odmietnuť alebo zakázať predaj, registráciu, uvedenie do prevádzky alebo použitie akéhokoľvek vozidla, ak sú tieto svetlá vybavené značkou EHS typového schválenia komponentu a ak sú montované podľa požiadaviek stanovených v smernici 76/756/EHS.

▼M3

Článok 9

Na účely tejto smernice „vozidlom“ je každé motorové vozidlo určené na prevádzku na ceste s karosériou alebo bez nej, s najmenej štyrmi kolesami a maximálnou konštrukčnou rýchlosťou presahujúcou 25 km/h, a jeho prípojné vozidlá, s výnimkou koľajových vozidiel, poľnohospodárskych a lesných traktorov a všetkých pojazdných strojov.

▼B

Článok 10

Akékoľvek úpravy potrebné na prispôsobenie požiadaviek príloh technickému pokroku sa prijmú v súlade s postupom stanoveným v článku 13 smernice 70/156/EHS.

Článok 11

1.  Členské štáty v priebehu 18-tich mesiacov po jej notifikácii uvedú do platnosti ustanovenia potrebné na dosiahnutie súladu s touto smernicou a budú o tom ihneď informovať Komisiu.

2.  Členské štáty zabezpečia, aby Komisii boli zaslané znenia hlavných ustanovení vnútroštátneho práva, ktoré prijmú v oblasti upravenej touto smernicou.

Článok 12

Táto smernica je adresovaná členským štátom.

▼M3



ZOZNAM PRÍLOH



PRÍLOHA I:

Správne opatrenia pre typové schválenie

Doplnok 1:

Informačný dokument

Doplnok 2

Osvedčenie o typovom schválení

Doplnok 3

Vzory značiek ES typového schválenia komponentu

PRÍLOHA II

Technické požiadavky



PRÍLOHA I

SPRÁVNE OPATRENIA PRE TYPOVÉ SCHVÁLENIE

1.   ŽIADOSŤ O ES TYPOVÉ SCHVÁLENIE KOMPONENTU

1.1

Žiadosť o ES typové schválenie komponentu podľa článku 3 ods. 4 smernice 70/156/EHS pre typ zadných hmlových svetiel predloží výrobca.

1.2

Vzor informačného dokumentu je uvedený v doplnku 1.

1.3

Technickej službe zodpovednej za vykonávanie typových schvaľovacích testov sa musí predložiť nasledujúce:

1.3.1

Dve vzorky vybavené odporučeným svetlom alebo svetlami; ak sa schválenie požaduje pre zariadenia, ktoré nie sú identické, ale sú symetrické a vhodné na montáž jedno na ľavej a jedno na pravej strane vozidla, dve predložené vzorky môžu byť identické a vhodné na montáž len na pravú alebo len na ľavú stranu vozidla.

2.   OZNAČENIE

2.1.

Zariadenia predložené na ES typové schválenie komponentu musia byť označené:

2.1.1

obchodným názvom alebo značkou výrobcu;

2.1.2

v prípade svietidiel s vymeniteľnými svetelnými zdrojmi: typ(y) predpísanej žiarovky;

2.1.3

v prípade svietidiel s nevymeniteľnými svetelnými zdrojmi: menovité napätie a výkon vo wattoch;

2.2

Tieto označenia musia byť dobre čitateľné a nezmazateľné a musia byť umiestnené na svietiacej ploche alebo na jednej zo svietiacich plôch zariadenia. Keď je zariadenie namontované na vozidle musí byť viditeľné zvonka.

2.3

Na každom zariadení musí byť dostatočne veľké miesto pre značku typového schválenia komponentu. Toto miesto sa vyznačí na výkresoch uvedených v doplnku 1.

3.   UDELENIE ES TYPOVÉHO SCHVÁLENIA KOMPONENTU

3.1

Ak sú príslušné požiadavky splnené, udelí sa ES typové schválenie podľa článku 4 ods. 3 a prípadne 4 ods. 4, smernice 70/156/EHS.

3.2

Vzor osvedčenia o ES typovom schválení je uvedený v doplnku 2.

3.3

Každému schválenému typu zadného hmlového svetla sa pridelí schvaľovacie číslo v súlade s prílohou VII k smernici 70/156/EHS. Ten istý členský štát nesmie prideliť rovnaké číslo inému typu zadného hmlového svetla.

3.4

Keď sa ES typové schválenie komponentu požaduje pre typ zariadenia na osvetlenie a svetelnú signalizáciu, ktoré obsahuje zadné hmlové svetlo a iné svietidlá, môže sa prideliť jediné ES typové schvaľovacie číslo komponentu za predpokladu, že zadné hmlové svetlo spĺňa požiadavky tejto smernice a že každé z ostatných svietidiel tvoriacich časť zariadenia na osvetlenie a svetelnú signalizáciu, pre ktoré sa ES typové schválenie komponentu požaduje, spĺňa požiadavky jednotlivej príslušnej platnej smernice.

4.   ZNAČKA ES TYPOVÉHO SCHVÁLENIA

4.1

Okrem označenia uvedeného v bode 2.1 musí byť každé zadné hmlové svetlo, zhodné s typom schváleným podľa tejto smernice, označené značkou ES typového schválenia.

4.2

Táto značka sa skladá:

4.2.1

z obdĺžnika, obklopujúceho malé písmeno e, za ktorým nasleduje rozlišovacie číslo alebo písmeno(á) členského štátu, ktorý typové schválenie komponentu udelil:

1

pre Nemecko

2

pre Francúzsko

3

pre Taliansko

4

pre Holandsko

5

pre Švédsko

6

pre Belgicko

▼A4

7

pre Maďarsko

8

pre Českú republiku

▼M3

9

pre Španielsko

11

pre Spojené kráľovstvo;

12

pre Rakúsko

13

pre Luxembursko

17

pre Fínsko

18

pre Dánsko

▼M4

19

pre Rumunsko

▼A4

20

pre Poľsko

▼M3

21

pre Portugalsko

23

pre Grécko

▼A4

26

pre Slovinsko

27

pre Slovensko

29

pre Estónsko

32

pre Lotyšsko

▼M4

34

pre Bulharsko

▼A4

36

pre Litvu

CY

pre Cyprus

▼M3

IRL

pre Írsko;

▼A4

MT

pre Maltu;

▼M3

4.2.2

zo „základného schvaľovacieho čísla“ nachádzajúceho sa tesne pri obdĺžniku a obsiahnutého v časti 4 typového schvaľovacieho čísla uvedeného v prílohe VII smernice 70/156/EHS, pred ktorým sú dve čísla udávajúce poradové číslo pridelené najnovšej väčšej technickej zmene smernice 77/538/EHS k dátumu, v ktorom bolo ES typové schválenie udelené. V tejto smernici je poradové číslo 00;

4.2.3

z doplnkového symbolu pozostávajúceho z písmena „F“.

4.3

Značka ES typového schválenia komponentu sa pripevní na rozptylové sklo alebo na jedno z rozptylových skiel tak, aby bola nezmazateľná a zreteľne čitateľná aj po namontovaní svietidiel na vozidlo.

4.4

Vzory značky ES typového schválenia komponentu sú uvedené v doplnku 3, na obrázku 1.

4.5

Keď sa podľa bodu 3.4 vyššie vydá jediné číslo ES typového schválenia komponentu pre typ zariadenia na osvetlenie a svetelnú signalizáciu, ktorý obsahuje zadné hmlové svetlo a iné svietidlá, môže sa pripevniť jediná značka ES typového schválenia komponentu, ktorá sa skladá:

4.5.1

z obdĺžnika, obklopujúceho malé písmeno „e“, za ktorým nasleduje rozlišovacie číslo alebo písmená členského štátu, ktorý typové schválenie komponentu udelil (pozri bod 4.2.1);

4.5.2

zo základného schvaľovacieho čísla (pozri bod 4.2.2, prvá polovica vety);

4.5.3

prípadne z požadovanej šípky, pokiaľ ide o súpravu svietidiel ako celok.

4.6

Táto značka sa môže umiestniť kdekoľvek na svietidlách, ktoré sú skupinové, združené alebo vzájomne zlúčené za predpokladu, že:

4.6.1

je viditeľná po namontovaní svietidiel;

4.6.2

žiadny z komponentov skupinových, združených alebo vzájomne zlúčených svietidiel, cez ktorý prechádza svetlo sa nemôže odstrániť bez toho, aby nebola súčasne odstránená aj schvaľovacia značka.

4.7

Pre každé svietidlo sa vyznačí príslušný identifikačný symbol zodpovedajúci každej smernici, podľa ktorej bolo ES typové schválenie komponentu udelené, spolu s poradovým číslom (pozri bod 4.2.2) a podľa potreby písmeno „D“ a požadovaná šípka:

4.7.1

buď na príslušnej ploche výstupu svetla;

4.7.2

alebo v skupine tak, aby každé zo skupinových, združených alebo vzájomne zlúčených svietidiel mohlo byť jasne identifikované.

4.8

Rozmery komponentov tejto značky nesmú byť menšie než minimálne rozmery špecifikované pre jednotlivé značky rôznymi smernicami, podľa ktorých bolo ES typové schválenie komponentu udelené.

4.9

Príklady ES typovej schvaľovacej značky komponentu pre svietidlá, ktoré sú skupinové, združené alebo zlúčené s inými svietidlami, sú uvedené na obrázku 2 doplnku 3.

5.   MODIFIKÁCIE TYPU A ZMENY SCHVÁLENIA

5.1

V prípade modifikácií typu schváleného podľa tejto smernice platia ustanovenia článku 5 smernice 70/156/EHS.

6.   ZHODA VÝROBY

6.1

Vo všeobecnosti sa opatrenia na zabezpečenie zhody výroby prijmú v súlade s ustanoveniami uvedenými v článku 10 smernice 70/156/EHS.

6.2

Každé zadné hmlové svetlo musí spĺňať fotometrické podmienky špecifikované v odsekoch 6 a 9 ( 5 ). U zadného hmlového svetla náhodne vybratého zo sériovej výroby sa však požiadavky, pokiaľ ide o minimálnu intenzitu vyžarovaného svetla (meranú so štandardnou žiarovkou uvedenou v odseku 7 (5)  v každom z príslušných smerov, obmedzia na 80 % minimálnej hodnoty predpísanej v odseku 6 (5)



Doplnok 1





Doplnok 2





Doplnok 3

VZORY ZNAČIEK ES TYPOVÉHO SCHVÁLENIA KOMPONENTU


Obrázok 1

Zariadením, označeným značkou ES typového schválenia komponentu zobrazenou vyššie, je zadné hmlové svetlo, typovo schválené v Nemecku (e1) podľa tejto smernice (00) pod základným schvaľovacím číslom 1471.

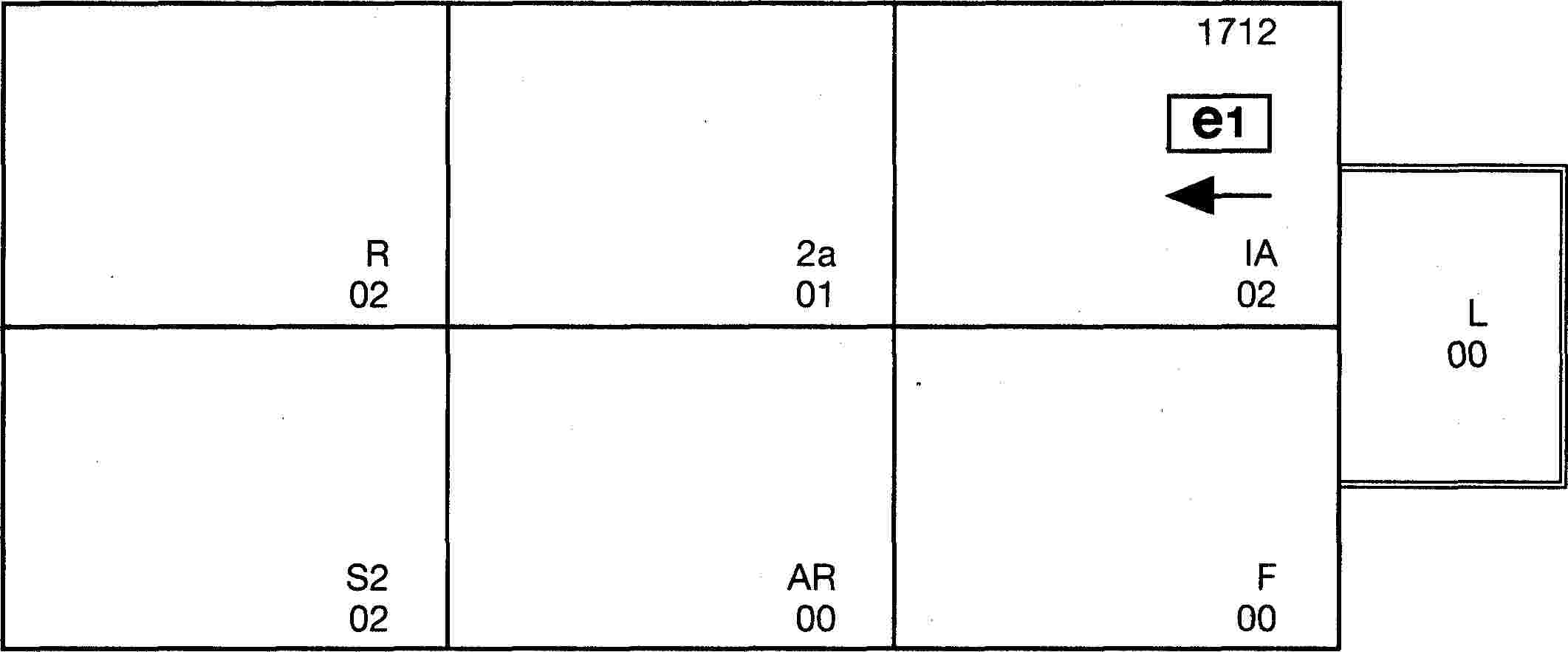

Obrázok 2

Zjednodušené označenie skupinových, združených alebo vzájomne zlúčených svietidiel, keď sú dve alebo viaceré svietidlá časťou rovnakej súpravy

(Vertikálne a horizontálne čiary znázorňujú tvar svetelno-signalizačného zariadenia. Nie sú časťou schvaľovacej značky).

VZOR A


VZOR B


VZOR C

Poznámky:

Tri vzory schvaľovacích značiek, vzory A, B a C, predstavujú tri možné varianty označenia zariadenia na osvetlenie a svetelnú signalizáciu v prípade, keď dve a viac svietidiel sú časťou rovnakej súpravy skupinových, združených alebo vzájomne zlúčených svietidiel. Tieto schvaľovacie značky udávajú, že zariadenie bolo schválené v Nemecku (e1) pod základným schvaľovacím číslom 1712 a zahŕňa:

Odrazové sklo triedy IA schválené podľa smernice 76/757/EHS, číslo série zmeny 02;

Zadný ukazovateľ smeru kategórie 2a schválený podľa smernice 76/759/EHS, číslo série zmeny 01;

Zadné červené obrysové svetlo (R) schválené podľa prílohy II k smernici 76/758/EHS, číslo série zmeny 02;

Zadné hmlové svetlo (F) schválené podľa smernice 77/538/EHS, poradové číslo zmeny 00;

Spätný svetlomet (AR) schválený podľa smernice 77/539/EHS, číslo série zmeny 00;

Brzdové svetlo s dvoma hladinami svietivosti (S2) schválené podľa prílohy II k smernici 76/758/EHS, číslo série zmeny 02;

Svetlo na osvetlenie zadnej registračnej tabuľky (L) podľa smernice 76/760/EHS, číslo série zmeny 00;



PRÍLOHA II

TECHNICKÉ POŽIADAVKY

1.

Platia technické požiadavky uvedené v bodoch 1 a 5 až 9 a prílohe 3 nariadenia EHK OSN č. 38, ktoré pozostávajú z konsolidovaného znenia nasledujúcich dokumentov:

— nariadenie v pôvodnom znení (00) ( 6 );

— doplnok 1 k nariadeniu č. 38 ( 7 );

— doplnky 2 a 3 k nariadeniu č. 38, vrátane úprav ( 8 );

— doplnok 4 k nariadeniu č. 38 ( 9 ),

— doplnok 5 k nariadeniu č. 38 ( 10 ),

okrem nasledujúceho:

1.1 Odkaz na Nariadenie č. 48 sa rozumie ako odkaz na „smernicu 76/756/EHS“.

1.2 Odkaz na „Nariadenie č. 37“ sa rozumie ako odkaz na „prílohu VII k smernici 76/761/EHS“.


( 1 ) Ú. v. ES C 118, 16.5.1977, s. 29.

( 2 ) Ú. v. ES C 114, 11.5.1977, s. 2.

( 3 ) Ú. v. ES L 42, 23.2.1970, s. 1.

( 4 ) Ú. v. ES L 262, 27.9.1976, s. 1.

( 5 ) Dokumentov uvedených v bode 1 prílohy II k tejto smernici.

(

6

)



E/ECE/324
right accolade Rev. 1/Add. 37.

E/ECE/TRANS/505

(

7

)



E/ECE/324
right accolade Rev. 1/Add. 37/Amend. 1.

E/ECE/TRANS/505

(

8

)



E/ECE/324
right accolade Rev. 1/Add. 37/Amend. 2.

E/ECE/TRANS/505:

(

9

)



E/ECE/324
right accolade Rev. 1/Add. 37/Amend. 3.

E/ECE/TRANS/505

( 10 ) TRANS/WP.29/524.
