02013R0321 — SK — 11.03.2020 — 004.001

---

Tento text slúži výlučne ako dokumentačný nástroj a nemá žiadny právny účinok. Inštitúcie Únie nenesú nijakú zodpovednosť za jeho obsah. Autentické verzie príslušných aktov vrátane ich preambúl sú tie, ktoré boli uverejnené v Úradnom vestníku Európskej únie a ktoré sú dostupné na portáli EUR-Lex. Tieto úradné znenia sú priamo dostupné prostredníctvom odkazov v tomto dokumente

►B

NARIADENIE KOMISIE (EÚ) č. 321/2013 z 13. marca 2013 o technickej špecifikácii interoperability týkajúcej sa subsystému „železničné koľajové vozidlá – nákladné vozne“ systému železníc v Európskej únii, ktorým sa zrušuje rozhodnutie Komisie 2006/861/ES (Text s významom pre EHP) (Ú. v. ES L 104 12.4.2013, s. 1)

Zmenené a doplnené:

		Úradný vestník
		Č.	Strana	Dátum
►M1	NARIADENIE KOMISIE (EÚ) č. 1236/2013 z 2. decembra 2013	L 322	23	3.12.2013
►M2	NARIADENIE KOMISIE (EÚ) 2015/924 z 8. júna 2015,	L 150	10	17.6.2015
►M3	VYKONÁVACIE NARIADENIE KOMISIE (EÚ) 2019/776 zo 16. mája 2019,	L 139I	108	27.5.2019
►M4	VYKONÁVACIE NARIADENIE KOMISIE (EÚ) 2020/387 z 9. marca 2020,	L 73	6	10.3.2020

---

▼B

NARIADENIE KOMISIE (EÚ) č. 321/2013

z 13. marca 2013

o technickej špecifikácii interoperability týkajúcej sa subsystému „železničné koľajové vozidlá – nákladné vozne“ systému železníc v Európskej únii, ktorým sa zrušuje rozhodnutie Komisie 2006/861/ES

(Text s významom pre EHP)

Článok 1

Technická špecifikácia interoperability (TSI) týkajúca sa subsystému „železničné koľajové vozidlá – nákladné vozne“ celého systému železníc Európskej únie sa prijíma, tak ako je uvedená v prílohe.

Článok 2

1.  TSI sa vzťahuje na subsystém „železničné koľajové vozidlá – nákladné vozne“ ako je opísané v ►M3  bode 2.7 prílohy II k smernici Európskeho parlamentu a Rady (EÚ) 2016/797 ( 1 ) ◄ .

2.  TSI sa vzťahuje na nákladné vozne s maximálnou prevádzkovou rýchlosťou najviac 160 km/h a maximálnou hmotnosťou na nápravu najviac 25 t.

3.  TSI sa vzťahuje na nákladné vozne, ktoré sú určené na prevádzku na koľajach s jedným alebo viacerými menovitými rozchodmi: 1 435 mm, 1 524 mm, 1 600 mm a 1 668 mm. TSI sa nevzťahuje na nákladné vozne prevádzkované prevažne na koľajach s rozchodom 1 520 mm, ktoré sa môžu príležitostne prevádzkovať na koľajach s rozchodom 1 524 mm.

Článok 3

Táto TSI sa vzťahuje na všetky nové nákladné vozne železničných koľajových vozidiel v systéme železníc Európskej únie s prihliadnutím na oddiel 7 prílohy.

TSI stanovená v prílohe sa vzťahuje aj na existujúce nákladné vozne železničných koľajových vozidiel:

▼M3

▼B

▼M3

▼M4

▼B

Podrobný technický rozsah pôsobnosti tohto nariadenia sa stanovuje v kapitole 2 prílohy.

Článok 4

▼M3

1.  Pokiaľ ide o „otvorené body“ stanovené v dodatku A sú podmienkami, ktoré sa majú splniť na overenie základných požiadaviek smernice (EÚ) 2016/797, podmienky stanovené vnútroštátnymi predpismi platnými v členskom štáte, ktorý je súčasťou oblasti použitia vozidiel, na ktoré sa vzťahuje toto nariadenie.

▼B

2.  Do šiestich mesiacov od nadobudnutia účinnosti tohto nariadenia každý členský štát zašle ostatným členským štátom a Komisii tieto informácie, pokiaľ im ešte neboli zaslané na základe rozhodnutia Komisie 2006/861/ES:

▼M3

▼B

Článok 5

▼M3

1.  Vzhľadom na špecifické prípady stanovené v oddiele 7.3 prílohy sú podmienkami, ktoré sa majú splniť na overenie základných požiadaviek smernice (EÚ) 2016/797, podmienky stanovené v oddiele 7.3 prílohy alebo vnútroštátnymi predpismi platnými v členskom štáte, ktorý je súčasťou oblasti použitia vozidiel, na ktoré sa vzťahuje toto nariadenie.

▼B

2.  Do šiestich mesiacov od nadobudnutia účinnosti tohto nariadenia každý členský štát oznámi ostatným členským štátom a Komisii:

▼M3

▼B

Článok 6

1.  Bez toho, aby boli dotknuté dohody, ktoré už boli oznámené na základe rozhodnutia Komisie 2006/861/ES a ktoré sa už znova neoznamujú, členské štáty oznámia Komisii do šiestich mesiacov od nadobudnutia účinnosti tohto nariadenia všetky vnútroštátne, dvojstranné, viacstranné alebo medzinárodné dohody, na základe ktorých sa prevádzkujú nákladné vozne patriace do rozsahu pôsobnosti tohto nariadenia.

2.  Členské štáty bezodkladne oznámia Komisii všetky budúce dohody alebo zmeny existujúcich dohôd.

Článok 7

V súlade s článkom 9 ods. 3 smernice 2008/57/ES každý členský štát do jedného roka od nadobudnutia účinnosti tohto nariadenia oznámi Komisii zoznam projektov realizovaných na svojom území, ktoré sa nachádzajú v pokročilom štádiu vývoja.

Článok 8

▼M3

1.  Osvedčenie ES o overení subsystému obsahujúceho komponenty interoperability, ktoré nemajú ES vyhlásenie o zhode alebo ES vyhlásenie o vhodnosti na použitie, možno vydať počas prechodného obdobia končiaceho 1. januára 2024 za predpokladu, že sú dodržané ustanovenia uvedené v oddiele 6.3 prílohy.

2.  Výroba alebo modernizácia/obnova subsystému s použitím komponentov interoperability, ktoré nemajú osvedčenie, sa musí dokončiť v prechodnom období podľa odseku 1 vrátane uvedenia na trh.

▼B

3.  Počas prechodného obdobia podľa odseku 1:

▼M3

4.  Po prechodnom období, ktoré sa končí 1. januára 2015, musia mať novovyrábané komponenty interoperability „koncové návestidlá“ požadované vyhlásenie ES o zhode.

▼M2

Článok 8a

▼M3

1.  Bez ohľadu na ustanovenia oddielu 6.3 prílohy sa počas prechodného obdobia končiaceho 1. januára 2024 môže pre subsystém obsahujúci komponenty zodpovedajúce komponentu interoperability „trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies“, ktorý nemá vyhlásenie ES o zhode, vydať osvedčenie ES o overení, ak sú splnené tieto podmienky:

2.  Výroba, modernizácia alebo obnova subsystému s použitím komponentov interoperability, ktoré nemajú príslušné osvedčenie, musí byť dokončená pred uplynutím prechodného obdobia uvedeného v odseku 1, a to vrátane udelenia povolenia na uvedenie subsystému na trh.

▼M2

3.  Počas prechodného obdobia podľa odseku 1:

Článok 8b

1.  Až do uplynutia doby platnosti ich súčasného schválenia nie je potrebné, aby sa na komponenty interoperability „trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies“ uvedené v dodatku G prílohy vzťahovalo vyhlásenie o zhode ES. Počas tohto obdobia sa „trecie prvky pre brzdy pôsobiace na jazdnú plochu kolies“ uvedené v dodatku G prílohy považujú za komponenty, ktoré vyhovujú požiadavkám tohto nariadenia.

2.  Po uplynutí doby platnosti ich súčasného schválenia sa na komponenty interoperability „trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies“ uvedené v dodatku G prílohy musí vzťahovať vyhlásenie o zhode ES.

Článok 8c

1.  Bez ohľadu na ustanovenia oddielu 6.3 prílohy sa počas prechodného obdobia desiatich rokov od uplynutia doby platnosti schválenia komponentu interoperability môže pre subsystém obsahujúci komponenty zodpovedajúce komponentu interoperability „trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies“, ktorý nemá vyhlásenie o zhode ES, vydať osvedčenie ES o overení, ak sú splnené tieto podmienky:

▼M3

2.  Výroba, modernizácia alebo obnova subsystému s použitím komponentov interoperability, ktoré nemajú príslušné osvedčenie, musí byť dokončená pred uplynutím prechodného obdobia uvedeného v odseku 1, a to vrátane udelenia povolenia na uvedenie subsystému na trh.

▼M2

3.  Počas prechodného obdobia podľa odseku 1:

▼B

Článok 9

▼M3

Vyhlásenie o overení a/alebo o zhode s typom nového vozidla vypracované v súlade s rozhodnutím 2006/861/ES sa považuje za platné do konca prechodného obdobia, ktoré sa skončí 1. januára 2017.

▼M2

Článok 9a

Osvedčenie ES o typovej skúške alebo osvedčenie ES o preskúmaní návrhu pre komponent interoperability „trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies“ je platné 10 rokov. Počas uvedeného obdobia sa môžu uvádzať na trh nové komponenty rovnakého typu na základe vyhlásenia o zhode ES, ktoré odkazuje na toto osvedčenie ES o typovej skúške alebo osvedčenie ES o preskúmaní návrhu.

▼B

Článok 10

▼M2

1.  Agentúra na svojej webovej stránke uverejňuje zoznam plne schválených kompozitných brzdových klátikov na účely medzinárodnej dopravy podľa dodatku G prílohy na obdobie, v ktorom sa na tieto brzdové klátiky nevzťahujú vyhlásenia ES.

▼B

2.  Agentúra aktualizuje zoznam uvedený v odseku 1 a informuje Komisiu o jeho zmenách. Komisia informuje členské štáty o zmenách tohto zoznamu prostredníctvom výboru zriadeného v súlade s článkom 29 smernice 2008/57/ES.

▼M2

Článok 10a

1.  Na udržanie kroku s technickým pokrokom môže byť potrebné zaviesť inovačné riešenia, ktoré nie sú v súlade so špecifikáciami stanovenými v prílohe a/alebo na ktoré nemožno uplatniť metódy posudzovania stanovené v prílohe. V takom prípade sa vypracujú nové špecifikácie a/alebo nové metódy posudzovania, ktoré sa vzťahujú na predmetné inovačné riešenia.

2.  Inovačné riešenia sa môžu týkať subsystému „železničné koľajové vozidlá – nákladné vozne“, jeho častí a jeho komponentov interoperability.

3.  Ak sa navrhuje inovačné riešenie, výrobca alebo jeho splnomocnený zástupca so sídlom v Únii musí uviesť, ako sa dané riešenie odchyľuje od príslušných ustanovení tejto TSI, prípadne ako dané riešenie dopĺňa príslušné ustanovenia TSI, pričom tieto odchýlky musí predložiť Komisii na analýzu.

4.  Komisia predloží stanovisko k navrhovanému inovačnému riešeniu. Ak je stanovisko kladné, vypracujú sa náležité špecifikácie pre funkcie a rozhrania predmetného riešenia a tiež príslušné metódy posudzovania, ktoré sa musia začleniť do TSI, aby sa umožnilo používanie daného inovačného riešenia. V rámci postupu revízie podľa ►M3  článku 5 smernice (EÚ) 2016/797 ◄ sa vzápätí dané špecifikácie a metódy začlenia do TSI. Ak je stanovisko záporné, navrhované inovačné riešenie sa nesmie uplatniť v praxi.

5.  Až do revízie TSI sa kladné stanovisko Komisie považuje za prijateľný spôsob dosiahnutia súladu so základnými požiadavkami ►M3  smernice (EÚ) 2016/797 ◄ , a preto ho možno použiť pri posudzovaní subsystému.

▼B

Článok 11

Rozhodnutie 2006/861/ES sa zrušuje s účinnosťou od 1. januára 2014.

Uplatňuje sa však naďalej na údržbu projektov schválených v súlade s týmto rozhodnutím, a s výnimkou prípadu, keď žiadateľ požaduje uplatňovanie tohto nariadenia, na projekty nových, obnovených alebo modernizovaných subsystémov, ktoré sa nachádzajú v pokročilom štádiu vývoja alebo sú predmetom zákazky, ktorá sa realizuje v deň uverejnenia tohto nariadenia.

Článok 12

Toto nariadenie nadobúda účinnosť dňom nasledujúcim po jeho uverejnení v Úradnom vestníku Európskej únie.

Uplatňuje sa od 1. januára 2014. Povolenie na uvedenie do prevádzky sa však môže udeliť pri uplatňovaní TSI podľa prílohy k tomuto nariadeniu pred 1. januárom 2014, okrem jej oddielu 7.1.2.

Toto nariadenie je záväzné v celom rozsahu a priamo uplatniteľné vo všetkých členských štátoch.

---

PRÍLOHA

Technická špecifikácia pre interoperabilitu pre subsystém „železničné koľajové vozidlá – nákladné vozne“

OBSAH
1.	Úvod
1.1.	Technický rozsah pôsobnosti
1.2.	Geografický rozsah pôsobnosti
1.3.	Obsah tejto TSI
2.	Rozsah pôsobnosti a vymedzenie subsystému
3.	Základné požiadavky
4.	Charakteristika subsystému
4.1.	Úvod
4.2.	Funkčné a technické špecifikácie subsystému
4.2.1.	Všeobecné
4.2.2.	Konštrukcie a mechanické časti
4.2.2.1.	Mechanické rozhranie
4.2.2.1.1.	Koncové spriahadlo
4.2.2.1.2.	Vnútorné spriahadlo
4.2.2.2.	Pevnosť jednotky
4.2.2.3.	Celistvosť jednotky
4.2.3.	Obrysy a vzájomné pôsobenie vozidla s koľajou
4.2.3.1.	Obrysy
4.2.3.2.	Zlučiteľnosť so zaťažiteľnosťou tratí
4.2.3.3.	Zlučiteľnosť so systémami detekcie vlakov
4.2.3.4.	Monitorovanie stavu nápravových ložísk
4.2.3.5.	Bezpečnosť jazdy
4.2.3.5.1.	Zabezpečenie proti vykoľajeniu na skrútenej koľaji
4.2.3.5.2.	Dynamické správanie pri jazde
4.2.3.6.	Pojazdový mechanizmus
4.2.3.6.1.	Konštrukčné riešenie rámu podvozku
4.2.3.6.2.	Vlastnosti dvojkolesí
4.2.3.6.3.	Vlastnosti kolies
4.2.3.6.4.	Vlastnosti náprav
4.2.3.6.5.	Skrine nápravových ložísk/ložiská
4.2.3.6.6.	Automatické systémy na zmenu rozchodu koľaje
4.2.3.6.7.	Pojazdový mechanizmus pre zmenu rozchodu výmenou dvojkolesí
4.2.4.	Brzda
4.2.4.1.	Všeobecné
4.2.4.2.	Bezpečnostné požiadavky
4.2.4.3.	Funkčné a technické požiadavky
4.2.4.3.1.	Všeobecné funkčné požiadavky
4.2.4.3.2.	Brzdiaci účinok
4.2.4.3.2.1.	Prevádzková brzda
4.2.4.3.2.2.	Zaisťovacia brzda
4.2.4.3.3.	Tepelná zaťažiteľnosť
4.2.4.3.4.	Protišmyková ochrana kolies (WSP)
4.2.4.3.5.	Trecie prvky pre brzdy pôsobiace na jazdnú plochu kolies
4.2.5.	Podmienky prostredia
4.2.6.	Ochrana systému
4.2.6.1.	Protipožiarna bezpečnosť
4.2.6.1.1.	Všeobecné
4.2.6.1.2.	Funkčné a technické špecifikácie
4.2.6.1.2.1.	Zábrany
4.2.6.1.2.2.	Materiály
4.2.6.1.2.3.	Káble
4.2.6.1.2.4.	Horľavé kvapaliny
4.2.6.2.	Ochrana proti elektrickému nebezpečenstvu
4.2.6.2.1.	Ochranné opatrenia proti nepriamemu kontaktu (ochranné uzemnenie)
4.2.6.2.2.	Ochranné opatrenia proti priamemu kontaktu
4.2.6.3.	Zariadenia na upevnenie koncového návestidla
4.3.	Funkčná a technická špecifikácia rozhraní
4.3.1.	Rozhranie so subsystémom „infraštruktúra“
4.3.2.	Rozhranie so subsystémom „prevádzka a riadenie dopravy“
4.3.3.	Rozhranie so subsystémom „riadenie-zabezpečenie a návestenie“
4.4.	Prevádzkové predpisy
4.5.	Predpisy týkajúce sa údržby
4.5.1.	Všeobecná dokumentácia
4.5.2.	Plán údržby a jeho zdôvodnenie
4.5.3.	Dokumentácia opisu údržby
4.6.	Odborná spôsobilosť
4.7.	Zdravotné a bezpečnostné podmienky
4.8.	Parametre zaznamenávané v technickej dokumentácii a Európsky register povolených typov vozidiel
▼M3
4.9.	Kontroly zlučiteľnosti s traťou pred použitím povolených vozidiel
▼B
5.	Komponenty interoperability
5.1.	Všeobecné
5.2.	Inovačné riešenia
5.3.	Špecifikácie komponentov interoperability
5.3.1.	Pojazdový mechanizmus
5.3.2.	Dvojkolesie
5.3.3.	Koleso
5.3.4.	Náprava
▼M2
5.3.4a.	Trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies
▼M3
5.3.4b.	Automatický systém na zmenu rozchodu koľaje
▼B
5.3.5.	Koncové návestidlo
6.	Posudzovanie zhody a overenie ES
6.1.	Komponent interoperability
6.1.1.	Moduly
6.1.2.	Postupy posudzovania zhody
6.1.2.1.	Pojazdový mechanizmus
6.1.2.2.	Dvojkolesie
6.1.2.3.	Koleso
6.1.2.4.	Náprava
6.1.2.4a.
▼M2
6.1.2.5.	Trecie prvky pre brzdy pôsobiace na jazdnú plochu kolies
▼M3
6.1.2.6.	Automatický systém na zmenu rozchodu koľaje
▼B
6.1.3.	Inovačné riešenia
6.2.	Subsystém
6.2.1.	Moduly
6.2.2.	Postupy overovania ES
6.2.2.1.	Pevnosť jednotky
6.2.2.2.	Zabezpečenie proti vykoľajeniu na skrútenej koľaji
6.2.2.3.	Dynamické správanie pri jazde
6.2.2.4.	Skrine nápravových ložísk/ložiská
▼M3
6.2.2.4a.	Automatické systémy na zmenu rozchodu koľaje
▼B
6.2.2.5.	Pojazdový mechanizmus pre zmenu rozchodu výmenou dvojkolesí
6.2.2.6.	Tepelná zaťažiteľnosť
6.2.2.7.	Podmienky prostredia
6.2.2.8.	Protipožiarna bezpečnosť
6.2.2.8.1.	Zábrany
6.2.2.8.2.	Materiály
6.2.2.8.3	Káble
6.2.2.8.4	Horľavé kvapaliny
6.2.3.	Inovačné riešenia
6.3.	Subsystém obsahujúci komponenty zodpovedajúce komponentom interoperability bez vyhlásenia ES
6.4.	Fázy projektu, v ktorých sa vyžaduje posúdenie
6.5.	Komponenty s vyhlásením o zhode ES
7.	Implementácia
7.1.	Povolenie na uvedenie na trh
7.1.1.	Povolenie na uvedenie nového vozidla do prevádzky v súlade s predchádzajúcimi TSI WAG
7.1.2.	Vzájomné uznávanie prvého povolenia na uvedenie na trh
7.2.	Všeobecné pravidlá vykonávania
7.2.1.	Náhrada komponentov
7.2.2.	Zmeny v existujúcej jednotke alebo v existujúcom type jednotky
7.2.2.1.	Úvod
7.2.2.2.	Zásady riadenia zmien v jednotke alebo type jednotky
7.2.2.3.	Osobitné pravidlá pre existujúce jednotky, na ktoré sa nevzťahuje vyhlásenie ES o overení a ktorým bolo prvé povolenie na uvedenie do prevádzky udelené pred 1. januárom 2015
7.2.2.4.	Pravidlá rozšírenia oblasti použitia existujúcich jednotiek, na ktoré sa udelilo povolenie v súlade so smernicou 2008/57/ES alebo boli v prevádzke pred 19. júlom 2010
7.2.3.	Pravidlá týkajúce sa osvedčení ES o typovej skúške alebo preskúmaní návrhu
7.2.3.1.	Subsystém „železničné koľajové vozidlá“
7.2.3.1.1.	Fáza A
7.2.3.1.2.	Fáza B
7.2.3.2.	Komponenty interoperability
7.3.	Špecifické prípady
7.3.1.	Úvod
7.3.2.	Zoznam špecifických prípadov
7.3.2.1.	Všeobecné špecifické prípady
▼M3
7.3.2.1a.	Obrysy (oddiel 4.2.3.1)
▼B
7.3.2.2.	Monitorovanie stavu nápravových ložísk (bod 4.2.3.4)
7.3.2.3.	Zabezpečenie proti vykoľajeniu na skrútenej koľaji (bod 4.2.3.5.1)
7.3.2.4.	Dynamické správanie pri jazde (bod 4.2.3.5.2)
7.3.2.5.	Vlastnosti dvojkolesí, kolies a náprav (body 4.2.3.6.2 a 4.2.3.6.3.)
7.3.2.6.	Zariadenia na upevnenie koncového návestidla (bod 4.2.6.3)
▼M3
7.3.2.7.	Zásady riadenia zmien v železničných koľajových vozidlách a v type železničných koľajových vozidiel (7.2.2.2)
▼B
7.4.	Špecifické podmienky prostredia
7.5.	Nákladné vozne prevádzkované na základe vnútroštátnych, dvojstranných, viacstranných alebo medzinárodných dohôd
▼M3
7.6.	Aspekty, ktoré sa musia vziať do úvahy pri procese revízie alebo iných činnostiach agentúry
7.6.1.	Pravidlá vykonávania
▼B
	Dodatky

1.   ÚVOD

Technická špecifikácia interoperability (ďalej len „TSI“) je špecifikácia, ktorá sa vzťahuje na subsystém (alebo jeho časť) opísaný v článku 2 písm. i) ►M3  smernicu (EÚ) 2016/797 ◄ s cieľom:

1.1.    Technický rozsah pôsobnosti

Pozri článok 2 tohto nariadenia.

▼M3

1.2.    Geografický rozsah pôsobnosti

Geografickým rozsahom pôsobnosti tejto TSI je celý železničný systém Európskej únie podľa oddielu 1 prílohy I k smernici (EÚ) 2016/797 s prihliadnutím na obmedzenia, pokiaľ ide o rozchod koľaje podľa článku 2.

▼B

1.3.    Obsah tejto TSI

V súlade s článkom 5 ods. 3 ►M3  smernicu (EÚ) 2016/797 ◄ sa v tejto TSI:

▼M3

2.   ROZSAH PÔSOBNOSTI A VYMEDZENIE SUBSYSTÉMU

2.1.    Rozsah pôsobnosti

Táto TSI sa vzťahuje na „nákladné vozne vrátane vozidiel určených na prepravu nákladných automobilov“ podľa oddielu 2 prílohy I k smernici (EÚ) 2016/797 s prihliadnutím na obmedzenia podľa článku 2. V ďalšom texte sa táto časť subsystému železničných koľajových vozidiel označuje ako „nákladný vozeň“ a patrí do subsystému „železničné koľajové vozidlá“ podľa prílohy II k smernici 2016/797.

Ostatné vozidlá uvedené v oddiele 2 prílohy I k smernici (EÚ) 2016/797 sú vylúčené z rozsahu pôsobnosti tejto TSI. Osobitne sa to týka:

Poznámka: Pozri tiež oddiel 7.1, ktorý obsahuje konkrétne prípady.

2.2.    Vymedzenie pojmov

V tejto TSI sa používajú tieto vymedzenia pojmov:

▼B

3.   ZÁKLADNÉ POŽIADAVKY

V článku 4 ods. 1 ►M3  smernicu (EÚ) 2016/797 ◄ sa uvádza, že systém železníc, jeho subsystémy a komponenty interoperability musia spĺňať príslušné základné požiadavky. Základné požiadavky sú stanovené vo všeobecných podmienkach v prílohe III k ►M3  smernici (EÚ) 2016/797 ◄ . V tabuľke 1 sú uvedené základné parametre stanovené v tejto TSI a ich väzba na základné požiadavky opísané v prílohe III k ►M3  smernici (EÚ) 2016/797 ◄ .

Základné požiadavky v bodoch 1.3.1, 1.4.1, 1.4.3, 1.4.4 a 1.4.5 prílohy III k ►M3  smernici (EÚ) 2016/797 ◄ patria do rozsahu pôsobnosti iných právnych predpisov Únie.

4.   CHARAKTERISTIKA SUBSYSTÉMU

4.1.    Úvod

Systém železníc, na ktorý sa vzťahuje ►M3  smernica (EÚ) 2016/797 ◄ a ktorého súčasťou sú nákladné vozne, je integrovaný systém, ktorého súlad sa musí overiť. Tento súlad sa overuje najmä s ohľadom na špecifikácie subsystému železničných koľajových vozidiel a zlučiteľnosť so sieťou (oddiel 4.2), jeho rozhraniami vo vzťahu k iným subsystémom systému železníc, v ktorých je integrovaný (oddiely 4.2 a 4.3), ako aj prvé pravidlá prevádzky a údržby (oddiely 4.4 a 4.5) podľa požiadaviek článku 18 ods. 3 ►M3  smernice (EÚ) 2016/797 ◄ .

Súbor technickej dokumentácie stanovený v článku 18 ods. 3 a prílohe VI k ►M3  smernici (EÚ) 2016/797 ◄ (oddiel 4.8) musí obsahovať najmä konštrukčné hodnoty týkajúce sa zlučiteľnosti so sieťou.

4.2.    Funkčné a technické špecifikácie subsystému

4.2.1.    Všeobecné

Vzhľadom na základné požiadavky v kapitole 3 sú funkčné a technické špecifikácie subsystému „železničné koľajové vozidlá – nákladné vozne“ zoskupené a usporiadané do nasledovných bodov tejto kapitoly:

Okrem prípadov, keď je to nevyhnutné z dôvodu interoperability systému železníc a plnenia príslušných základných požiadaviek, funkčné a technické špecifikácie nákladných vozňov a ich rozhraní si nevyžadujú použitie konkrétnych technických riešení.

▼M2 —————

▼B

Keď sa v prípade konkrétneho technického aspektu nevytvorili funkčné a technické špecifikácie potrebné na účely dosiahnutia interoperability a splnenia základných požiadaviek, tento aspekt sa označí v príslušnom odseku ako otvorený bod. Na základe požiadavky v článku 5 ods. 6 ►M3  smernice (EÚ) 2016/797 ◄ sú všetky otvorené body uvedené v zozname v dodatku A.

V dodatku C sa stanovuje súbor podmienok. Súlad s týmto súborom podmienok je voliteľný. V prípade výberu tejto možnosti súlad posudzuje notifikovaná osoba v rámci postupu overovania ES.

V súlade s článkom 5 ods. 5 ►M3  smernice (EÚ) 2016/797 ◄ sa pre špecifické prípady môžu v každej TSI určiť príslušné ustanovenia. Takéto ustanovenia sa uvádzajú v kapitole 7.

Postup posudzovania súladu s požiadavkami v oddiele 4.2 sa podľa možnosti vymedzuje v kapitole 6. V takýchto prípadoch sa v texte oddielu 4.2 uvádza odkaz na príslušné ustanovenia bodov a podbodov v kapitole 6. Ak sa v prípade konkrétneho základného parametra nedá uskutočniť oddelenie požiadaviek a postupov posudzovania, neuvedie sa žiadny odkaz.

4.2.2.    Konštrukcie a mechanické časti

4.2.2.1.    Mechanické rozhranie

4.2.2.1.1.    Koncové spriahadlo

Koncové spriahadlo je mechanické rozhranie medzi jednotkami tvoriacimi vlak.

Spriahadlový systém musí byť projektovaný takým spôsobom, aby sa nevyžadovala prítomnosť ľudí medzi jednotkami, ktoré sa majú spriahnuť/odpojiť, pokiaľ je ktorákoľvek z nich v pohybe.

Koncové spriahadlá musia byť odolné a schopné znášať sily v súlade s konštrukčným prevádzkovým stavom jednotky.

4.2.2.1.2.    Vnútorné spriahadlo

Vnútorné spriahadlo je mechanické rozhranie medzi prvkami tvoriacimi jednotku.

Vnútorné spriahadlo musí byť odolné a schopné znášať sily v súlade s konštrukčným prevádzkovým stavom jednotky. Na spojenie medzi dvoma prvkami, ktoré používajú ten istý pojazdový mechanizmus, sa vzťahuje bod 4.2.2.2.

Pozdĺžna pevnosť vnútorného(-ých) spriahadla (spriahadiel) musí byť rovnaká alebo väčšia ako pevnosť koncového(-ých) spriahadla (spriahadiel) jednotky.

▼M4

4.2.2.2.    Pevnosť jednotky

▼M3

Konštrukcia telesa jednotky, akékoľvek upevnenia zariadení a body pre zdvíhanie a nakoľajovanie musia byť navrhnuté tak, aby v prípadoch zaťaženia vymedzených v kapitole 5 normy EN 12663-2:2010 nedošlo k žiadnym prasklinám ani výrazným trvalým deformáciám či trhlinám.

V prípade súpravy kompatibilného železničného systému zloženého zo samostatných železničných podvozkov spojených s kompatibilnými cestnými vozidlami sa prípady zaťaženia môžu od vyššie uvedených prípadov líšiť vzhľadom na ich podvojnú špecifikáciu; v takom prípade môže žiadateľ opísať uvažované prípady zaťaženia na základe konzistentného súboru špecifikácií so zreteľom na špecifické podmienky použitia v súvislosti so zostavou vlaku, s jeho posunovaním a prevádzkou.

Preukázanie zhody je opísané v bode 6.2.2.1.

Miesta zdvíhania a nakoľajovania musia byť označené na jednotke. Označenie musí byť v súlade s bodom 4.5.14 normy EN 15877-1:2012.

Poznámka: Techniky upevňovania sa považujú za vyhovujúce aj preukázaním zhody v súlade s bodom 6.2.2.1.

▼B

4.2.2.3.    Celistvosť jednotky

Jednotka musí byť skonštruovaná tak, aby všetky pohyblivé časti určené na uzavretie otvoru (prístupové dvere, vozňová plachta, príklopy, poklopy atď.) boli zabezpečené proti neúmyselnému pohybu týchto častí.

Na zatváracích zariadeniach musí byť označený ich stav (otvorené/zatvorené) a musí byť viditeľný zvonku jednotky.

4.2.3.    Obrysy a vzájomné pôsobenie vozidla s koľajou

4.2.3.1.    Obrysy

Tento bod sa týka pravidiel výpočtu na stanovenie rozmerov železničných koľajových vozidiel prevádzkovaných na jednej alebo niekoľkých sieťach bez nebezpečenstva narušenia prevádzky.

Súlad jednotky s určeným referenčným obrysom vrátane referenčného obrysu pre dolnú časť sa stanoví jednou z metód podľa normy ►M3  EN 15273-2:2013+A1:2016 ◄ .

Kinematická metóda podľa normy ►M3  EN 15273-2:2013+A1:2016 ◄ sa použije na stanovenie prípadného súladu medzi referenčným obrysom určeným pre jednotku a príslušnými cieľovými referenčnými obrysmi G1, GA, GB a GC vrátane tých obrysov ►M3  GI1 a GI2 ◄ , ktoré sú použité pre dolnú časť.

4.2.3.2.    Zlučiteľnosť so zaťažiteľnosťou tratí

Charakteristiky zvislého zaťaženia jednotky sa určujú s cieľom overiť zlučiteľnosť so zaťažiteľnosťou tratí.

Povolené užitočné zaťaženie, ktoré môže jednotka prevážať v prípade hmotností na nápravu do 25 t (vrátane), sa stanoví uplatňovaním ustanovení 6.1 a 6.2 normy ►M3  EN 15528:2015 ◄ .

4.2.3.3.    Zlučiteľnosť so systémami detekcie vlakov

Ak má byť jednotka zlučiteľná s jedným alebo viacerými z nasledujúcich systémov detekcie vlakov, táto zlučiteľnosť sa stanoví podľa ustanovení ►M3  ERA/ERTMS/033281 rev. 4.0 ◄ ►M3   ◄ .

4.2.3.4.    Monitorovanie stavu nápravových ložísk

Musí byť možné monitorovať stav nápravových ložísk, a to buď

Ak má byť jednotka spôsobilá na monitorovanie traťovým zariadením na sieti s rozchodom koľaje 1 435 mm, jednotka musí spĺňať podmienky ustanovení 5.1 a 5.2 normy EN 15437-1:2009 s cieľom zabezpečiť dostatočnú viditeľnosť.

V prípade jednotiek určených na prevádzku na sieťach s rozchodom koľaje 1 524 mm, 1 600 mm alebo 1 668 mm sa uplatňujú príslušné hodnoty v tabuľke 2 zodpovedajúce parametrom normy EN 15437-1:2009.

▼M3

Ak má byť jednotka spôsobilá na monitorovanie vozidlovým zariadením, uplatňujú sa tieto požiadavky:

▼B

4.2.3.5.    Bezpečnosť jazdy

Dynamické správanie vozidla má veľký vplyv na zabezpečenie proti vykoľajeniu, bezpečnosť jazdy a na zaťaženie koľaje.

4.2.3.5.1.    Zabezpečenie proti vykoľajeniu na skrútenej koľaji

Jednotka musí byť skonštruovaná tak, aby sa zaistila bezpečná jazda na skrútenej koľaji, pričom sa prihliada najmä na prechodovú fázu medzi úsekom trate s prevýšením a bez prevýšenia a na odchýlky priečnej úrovne.

Preukázanie zhody je opísané v bode 6.2.2.2.

4.2.3.5.2.    Dynamické správanie pri jazde

Jednotka musí byť skonštruovaná tak, aby bol zaistený bezpečný pohyb až do maximálnej konštrukčnej rýchlosti.

Dynamické správanie jednotky pri jazde sa preukáže buď:

Preukázanie zhody je opísané v bode 6.2.2.3.

▼M1

Dynamické správanie pri jazde sa môže posudzovať na úrovni komponentov interoperability v súlade s bodom 6.1.2.1. V tomto prípade sa nevyžaduje osobitná skúška ani simulácia na úrovni subsystému.

▼B

4.2.3.6.    Pojazdový mechanizmus

Pojazdový mechanizmus zaručuje bezpečnú prepravu a vedenie jednotky a v prípade potreby aj prenos brzdných síl.

4.2.3.6.1.    Konštrukčné riešenie rámu podvozku

Celistvosť konštrukcie rámu podvozku, všetkého pripojeného vybavenia a pripojenia vozňovej skrine k podvozku sa preukazuje na základe metód uvedených v bode 6.2 normy EN 13749:2011.

▼M1

Celistvosť konštrukcie rámu podvozku sa môže posudzovať na úrovni komponentov interoperability v súlade s bodom 6.1.2.1. V tomto prípade sa nevyžaduje osobitná skúška ani simulácia na úrovni subsystému.

▼B

4.2.3.6.2.    Vlastnosti dvojkolesí

Zostava dvojkolesia musí byť schopná prenášať sily a krútiaci moment medzi zmontovanými časťami v súlade s oblasťou použitia.

Geometrické rozmery dvojkolesí vymedzené podľa obrázku 1 musia byť v súlade s hraničnými hodnotami stanovenými v tabuľke 3. Tieto hraničné hodnoty sa považujú za konštrukčné hodnoty a musia byť uvedené ako prevádzkové hraničné hodnoty v dokumentácii údržby podľa oddielu 4.5.

Preukázanie zhody je opísané v bode 6.1.2.2.

Obrázok 1

Symboly pre dvojkolesia použité v tabuľke 3

4.2.3.6.3.    Vlastnosti kolies

Geometrické rozmery kolies vymedzené na obrázku 2 musia byť v súlade s hraničnými hodnotami stanovenými v tabuľke 4.

Tieto hraničné hodnoty sa považujú za konštrukčné hodnoty a musia byť uvedené ako prevádzkové hraničné hodnoty v dokumentácii údržby podľa oddielu 4.5.

Obrázok 2

Symboly kolies použité v tabuľke 4

Mechanické charakteristiky kolies musia zabezpečovať prenos síl, krútiaceho momentu a v prípade potreby aj odolnosť voči tepelnému zaťaženiu v súlade s oblasťou použitia.

Preukázanie zhody je opísané v bode 6.1.2.3.

4.2.3.6.4.    Vlastnosti náprav

Vlastnosti nápravy musia zabezpečiť prenos síl a krútiaceho momentu v súlade s oblasťou použitia.

Preukázanie zhody je opísané v bode 6.1.2.4.

Detekcia náprav musí zohľadniť zistenia pracovnej skupiny ERA pre údržbu nákladných vozňov (pozri Záverečnú správu o činnostiach pracovnej skupiny pre údržbu nákladných vozňov, zverejnenú na webovej stránke ERA, http://www.era.europa.eu).

4.2.3.6.5.    Skrine nápravových ložísk/ložiská

Skrine nápravových ložísk a valivé ložisko musia byť skonštruované so zreteľom na mechanickú odolnosť a únavové vlastnosti. Musia byť stanovené teplotné limity dosiahnuté v prevádzke pre indikovanie horúcobežnosti ložísk.

Preukázanie zhody je opísané v bode 6.2.2.4.

▼M3

4.2.3.6.6.    Automatické systémy na zmenu rozchodu koľaje

Táto požiadavka sa vzťahuje na jednotky vybavené automatickým systémom na zmenu rozchodu koľaje s mechanizmom prestavenia axiálnej polohy kolies, ktorý zabezpečí zlučiteľnosť jednotky s rozchodom koľaje 1 435 mm a s inými rozchodmi koľaje v rámci rozsahu pôsobnosti tejto TSI prechodom cez traťové zariadenie na prestavenie rozchodu.

Mechanizmus prestavenia musí zaistiť zablokovanie kolesa v správnej plánovanej axiálnej polohe.

Po prechode cez traťové zariadenie na prestavenie rozchodu sa overí stav blokovacieho systému (zablokovaný alebo odblokovaný) a poloha kolies jedným alebo viacerými z týchto spôsobov: vizuálnou kontrolou, riadiacim systémom vozidla alebo riadiacim systémom infraštruktúry/zariadenia. V prípade riadiaceho systému vozidla musí existovať možnosť kontinuálneho monitorovania.

Ak je pojazdový mechanizmus vybavený brzdovým zariadením, ktorého poloha sa v dôsledku prestavenia rozchodu koľaje zmení, automatický systém na zmenu rozchodu koľaje zaistí polohu tohto zariadenia a jeho bezpečné zablokovanie v správnej polohe súčasne s polohou kolies.

Zlyhanie zablokovania polohy kolies a brzdového zariadenia (ak je to relevantné) počas prevádzky môže viesť priamo ku katastrofickej nehode (s početnými smrteľnými zraneniami); vzhľadom na závažnosť následkov takejto poruchy je potrebné preukázať, že sú zavedené opatrenia smerujúce k zabezpečeniu prijateľnej úrovne rizika.

Automatický systém na zmenu rozchodu koľaje je definovaný ako komponent interoperability (bod 5.3.4b) a je súčasťou komponentu interoperability „Dvojkolesie“ (bod 5.3.2). Postup posudzovania zhody sa uvádza v bode 6.1.2.6 (úroveň komponentov interoperability), v bode 6.1.2.2 (bezpečnostná požiadavka) a v bode 6.2.2.4a (úroveň subsystému) tejto TSI.

Rozchody koľaje, s ktorými je jednotka zlučiteľná, sa zaznamenávajú v technickej dokumentácii.

Opis postupu prestavenia na iný rozchod v normálnom režime vrátane typu(-ov) traťového(-ých) zariadenia(-í) na prestavenie rozchodu koľaje, s ktorým(-i) je jednotka zlučiteľná, tvorí súčasť technickej dokumentácie (pozri tiež oddiel 4.4 tejto TSI).

Požiadavky a posúdenia zhody požadované podľa iných oddielov tejto TSI sa vzťahujú samostatne na každú polohu kolesa, ktorá zodpovedá jednému rozchodu koľaje, a musia byť náležitým spôsobom zdokumentované.

▼B

4.2.3.6.7.    Pojazdový mechanizmus pre zmenu rozchodu výmenou dvojkolesí

Táto požiadavka sa vzťahuje na jednotky pripravené na prevádzku na koľajach s rôznym rozchodom prostredníctvom fyzickej výmeny dvojkolesia.

Jednotka musí byť vybavená blokovacím mechanizmom, aby sa zabezpečila správna poloha jej brzdového zariadenia v rôznom usporiadaní s prihliadnutím na dynamické účinky v súlade s konštrukčným prevádzkovým stavom jednotky.

Preukázanie zhody je opísané v bode 6.2.2.5.

4.2.4.    Brzda

4.2.4.1.    Všeobecné

Účelom brzdového systému vlaku je zabezpečiť, aby:

Hlavnými činiteľmi, ktoré majú vplyv na brzdiaci účinok a proces brzdenia, sú:

Brzdiaci účinok vlaku je odvodený od brzdiaceho účinku jednotlivých jednotiek vlaku.

4.2.4.2.    Bezpečnostné požiadavky

Brzdový systém prispieva k úrovni bezpečnosti systému železníc. Z tohto dôvodu sa musí konštrukcia brzdového systému jednotky podrobiť posúdeniu rizika v súlade s ►M3  vykonávacím nariadením Komisie (EÚ) č. 402/2013 ◄  ( 3 ) so zreteľom na nebezpečenstvo úplnej straty brzdnej schopnosti jednotky. Úroveň závažnosti sa považuje za katastrofálnu, keď:

Splnenie podmienok bodov C.9 a C.14 dodatku C sa považuje za dosiahnutie zhody s touto požiadavkou.

4.2.4.3.    Funkčné a technické požiadavky

4.2.4.3.1.    Všeobecné funkčné požiadavky

Brzdové zariadenie jednotky zabezpečuje funkcie brzdenia, ako je zabrzdenie a uvoľnenie brzdy, na základe preneseného signálu. Brzda musí byť:

4.2.4.3.2.    Brzdiaci účinok

4.2.4.3.2.1.   Prevádzková brzda

Brzdiaci účinok vlaku alebo jednotky je ich schopnosť spomaliť. Je to výsledok brzdného výkonu schopného spomaliť vlak alebo jednotku v rámci určených limitov a všetkých činiteľov podieľajúcich sa na premene a rozptýlení energie vrátane odporu vlaku.

Brzdiaci účinok jednotky sa vypočíta v súlade s jedným z týchto dokumentov:

▼M1

Tento výpočet sa overuje skúškami. Výpočet brzdiaceho účinku v súlade s UIC 544-1 sa overuje podľa ►M3  UIC 544-1:2014 ◄ .

▼B

4.2.4.3.2.2.   Zaisťovacia brzda

Zaisťovacia brzda je brzda používaná na zabránenie pohybu stojaceho železničného koľajového vozidla v špecifikovaných podmienkach so zreteľom na miesto, vietor, sklon a stav zaťaženia železničného koľajového vozidla, až kým nedôjde k jej zámernému uvoľneniu.

Ak je jednotka vybavená zaisťovacou brzdou, musia byť splnené tieto požiadavky:

▼M1

▼B

4.2.4.3.3.    Tepelná zaťažiteľnosť

Brzdové zariadenie musí byť schopné uniesť jedno zabrzdenie núdzovou brzdou bez akejkoľvek straty brzdiaceho účinku z dôvodu tepelných alebo mechanických účinkov.

▼M1

Tepelné zaťaženie, ktoré je jednotka schopná uniesť bez výraznej straty brzdiaceho účinku z dôvodu tepelných alebo mechanických vplyvov, sa vymedzuje a vyjadruje vo vzťahu k rýchlosti, hmotnosti na nápravu, sklonu a brzdnej dráhy.

▼B

Preukázanie zhody je opísané v bode 6.2.2.6.

Za referenčný prípad tepelnej zaťažiteľnosti sa môže považovať prejdenie 40 km pri rýchlosti 70 km/h na sklone 21 ‰, z čoho vyplýva brzdný výkon 45 kW počas 34 minút na jedno koleso pri menovitom priemere kolesa 920 mm a hmotnosti na nápravu 22,5 t.

4.2.4.3.4.    Protišmyková ochrana kolies (WSP)

Protišmyková ochrana kolies (WSP) je systém určený na využitie najväčšej dostupnej adhézie znižovaním, zachovaním alebo zvyšovaním brzdnej sily s cieľom zabrániť zablokovaniu a neriadenému šmyku dvojkolesí. Tým sa optimalizuje brzdná dráha.

Pri použití elektronického ovládania WSP sa negatívne účinky spôsobené poruchami WSP obmedzia vhodnými procesmi navrhovania systému a technickej konfigurácie.

WSP nesmie zmeniť funkčné charakteristiky bŕzd. Vzduchové zariadenie vozidla sa dimenzuje tak, aby spotreba vzduchu WSP neznížila výkon pneumatickej brzdy. Pri procese navrhovania WSP sa berie ohľad na to, aby WSP nemala škodlivý účinok na základné časti vozidla (brzdové zariadenie, jazdná plocha kolesa, skrine nápravových ložísk atď.).

▼M1

Tieto typy jednotiek musia byť vybavené WSP:

▼M2

4.2.4.3.5.    Trecie prvky pre brzdy pôsobiace na jazdnú plochu kolies

Trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies (teda brzdový klátik) vytvára brzdné sily trením pri kontakte s jazdnou plochou kolesa.

V prípade použitia bŕzd pôsobiacich na jazdnú plochu kolesa musia charakteristiky trecieho prvku spoľahlivo prispievať k dosiahnutiu zamýšľaného brzdiaceho účinku.

Preukázanie zhody je opísané v bode 6.1.2.5 tejto TSI.

▼B

4.2.5.    Podmienky prostredia

Pri konštrukcii jednotky, ako aj jej komponentov sa musia zohľadňovať podmienky prostredia, ktorým bude dané železničné koľajové vozidlo vystavené.

Environmentálne parametre sú opísané v ďalej uvedených ustanoveniach. Pre každý environmentálny parameter je vymedzený menovitý rozsah, ktorý sa najčastejšie vyskytuje v Európe a ktorý slúži ako základ pre interoperabilnú jednotku.

Pre určité environmentálne parametre je vymedzený iný ako menovitý rozsah. V takom prípade sa pre konštrukciu jednotky zvolí tento rozsah.

Pre funkcie stanovené v ďalej uvedených ustanoveniach sa konštrukčné a/alebo skúšobné opatrenia, ktoré je nutné vykonať, aby železničné koľajové vozidlá spĺňali požiadavky TSI v tomto rozsahu, opíšu v súbore technickej dokumentácie.

V závislosti od zvolených rozsahov a prijatých opatrení (opísaných v súbore technickej dokumentácie) môžu byť potrebné príslušné prevádzkové predpisy, ak sa jednotka projektovaná pre určitý menovitý rozsah prevádzkuje na konkrétnej trati, kde je menovitý rozsah v určitých obdobiach roka prekročený.

Ak sú rozsahy, ktoré sa majú zvoliť s cieľom vyhnúť sa akémukoľvek obmedzujúcemu(-im) prevádzkovému(-ým) predpisu(-som) viazanému(-ým) na podmienky prostredia, odlišné od menovitého rozsahu, členské štáty ich špecifikujú a uvedú v oddiele 7.4.

Jednotka a jej komponenty sa projektujú s prihliadnutím na jeden alebo viac týchto rozsahov vonkajšej teploty vzduchu:

Jednotka musí spĺňať požiadavky tejto TSI bez zhoršenia stavu v podmienkach snehu, ľadu a krupobitia, ktoré sú vymedzené v článku 4.7 normy ►M3  EN 50125-1:2014 ◄ a ktoré zodpovedajú menovitému rozsahu.

Ak sú zvolené nepriaznivejšie „podmienky snehu, ľadu a krupobitia“ ako tie, ktoré sa uvádzajú v norme, jednotka a jej komponenty musia byť potom skonštruované tak, aby spĺňali požiadavky TSI s prihliadnutím na kombinovaný vplyv s nízkou teplotou v závislosti od zvoleného teplotného rozsahu.

V súvislosti s teplotným rozsahom T2 a nepriaznivými podmienkami snehu, ľadu a krupobitia sa musia určiť a overiť opatrenia prijaté na splnenie požiadaviek TSI v týchto nepriaznivých podmienkach, najmä opatrenia týkajúce sa konštrukcie a/alebo skúšania s prihliadnutím na tieto funkcie:

Preukázanie zhody je opísané v bode 6.2.2.7.

4.2.6.    Ochrana systému

4.2.6.1.    Protipožiarna bezpečnosť

4.2.6.1.1.    Všeobecné

Všetky možné významné zdroje požiaru (vysokorizikové komponenty) na jednotke musia byť určené. Aspekty protipožiarnej bezpečnosti konštrukcie jednotky musia byť zamerané na:

Tovar prepravovaný na jednotke netvorí súčasť jednotky a nemusí sa zohľadňovať pri posudzovaní zhody.

4.2.6.1.2.    Funkčné a technické špecifikácie

4.2.6.1.2.1.   Zábrany

Na obmedzenie následkov požiaru sa medzi určenými možnými zdrojmi požiaru (vysokorizikové komponenty) a prepravovaným nákladom musia inštalovať protipožiarne zábrany s odolnosťou najmenej 15 minút.

Preukázanie zhody je opísané v bode 6.2.2.8.1.

4.2.6.1.2.2.   Materiály

Všetky trvalo zabudované materiály na jednotke musia mať obmedzenú horľavosť a vlastnosti šírenia plameňa s výnimkou prípadov, keď:

Preukázanie zhody je opísané v bode 6.2.2.8.2.

4.2.6.1.2.3.   Káble

Pri výbere a inštalácii elektrických káblov sa zohľadňujú ich protipožiarne vlastnosti.

Preukázanie zhody je opísané v bode 6.2.2.8.3.

4.2.6.1.2.4.   Horľavé kvapaliny

Na jednotke musia byť k dispozícii opatrenia na ochranu proti vzniku požiaru a jeho šíreniu v dôsledku úniku horľavých kvapalín alebo plynov.

Preukázanie zhody je opísané v bode 6.2.2.8.4.

4.2.6.2.    Ochrana proti elektrickému nebezpečenstvu

4.2.6.2.1.    Ochranné opatrenia proti nepriamemu kontaktu (ochranné uzemnenie)

Odpor medzi skriňou vozidla a jazdnou koľajnicou musí byť dostatočne nízky na zabránenie vzniku nebezpečného napätia medzi nimi.

Jednotky musia byť uzemnené v súlade s opatreniami podľa ustanovenia 6.4 normy ►M3  EN 50153:2014 ◄ .

4.2.6.2.2.    Ochranné opatrenia proti priamemu kontaktu

Elektrické inštalácie a zariadenia jednotky musia byť skonštruované tak, aby chránili osoby pred elektrickým úderom.

Jednotka musí byť skonštruovaná tak, aby sa zabránilo priamemu kontaktu podľa článku 5 normy ►M3  EN 50153:2014 ◄ .

4.2.6.3.    Zariadenia na upevnenie koncového návestidla

▼M1

Na všetkých jednotkách určených na upevnenie koncového návestidla musia dve zariadenia na konci jednotky umožňovať inštaláciu dvoch svietidiel alebo dvoch odrazových dosiek podľa dodatku E v tej istej výške nad koľajou a nie vyššie ako 2 000 mm. Rozmery týchto zariadení na upevnenie a voľný priestor okolo nich musia spĺňať požiadavky ►M3  obrázku 11 normy EN 16116-2:2013 ◄ .

▼B

4.3.    Funkčná a technická špecifikácia rozhraní

4.3.1.    Rozhranie so subsystémom „infraštruktúra“

4.3.2.    Rozhranie so subsystémom „prevádzka a riadenie dopravy“

4.3.3.    Rozhranie so subsystémom „riadenie-zabezpečenie a návestenie“

▼M3

4.4.    Prevádzkové predpisy

Prevádzkové predpisy sa vypracujú v rámci postupov opísaných v systéme riadenia bezpečnosti železničného podniku. Tieto predpisy zohľadňujú dokumentáciu súvisiacu s prevádzkou, ktorá tvorí súčasť technickej dokumentácie požadovanej v článku 15 ods. 4 a stanovenej v prílohe IV k smernici (EÚ) 2016/797.

Pokiaľ ide o komponenty dôležité z hľadiska bezpečnosti (pozri tiež 4.5), špecifické prevádzkové požiadavky a požiadavky na prevádzkovú vysledovateľnosť vypracúvajú konštruktéri/výrobcovia v etape konštrukčného riešenia a na základe spolupráce medzi konštruktérmi/výrobcami a príslušnými železničnými podnikmi alebo príslušným držiteľom vozňov po tom, ako boli vozidlá uvedené do prevádzky.

V dokumentácii týkajúcej sa prevádzky sú opísané charakteristiky jednotky vo vzťahu ku konštrukčnému prevádzkovému stavu, ktorý sa má brať do úvahy s cieľom vymedziť prevádzkové predpisy v podmienkach normálnej prevádzky a rôznych reálne predpokladateľných podmienkach poruchovej prevádzky.

Dokumentáciu súvisiacu s prevádzkou tvorí:

Žiadateľ predloží prvú verziu dokumentácie týkajúcu sa prevádzkových predpisov. Túto dokumentáciu možno neskôr upraviť v súlade s príslušnými právnymi predpismi Únie s prihliadnutím na existujúce prevádzkové podmienky a podmienky údržby jednotky. Notifikovaný orgán overuje iba to, či bola dokumentácia týkajúca sa prevádzky predložená.

4.5.    Predpisy týkajúce sa údržby

Údržba predstavuje súbor činností určených na udržanie funkčnej jednotky v stave, v ktorom môže vykonávať svoju požadovanú funkciu, alebo na obnovu tohto stavu.

Na vykonávanie činností údržby na jednotkách sú potrebné tieto dokumenty, ktoré tvoria súčasť technickej dokumentácie požadovanej v článku 15 ods. 4 a stanovenej v prílohe IV k smernici (EÚ) 2016/797:

Žiadateľ musí predložiť tri dokumenty podľa bodov 4.5.1, 4.5.2 a 4.5.3. Túto dokumentáciu možno neskôr upraviť v súlade s príslušnými právnymi predpismi EÚ s prihliadnutím na existujúce prevádzkové podmienky a podmienky údržby jednotky. Notifikovaný orgán overuje iba to, či bola dokumentácia týkajúca sa údržby predložená.

Žiadateľ alebo ktorýkoľvek subjekt poverený žiadateľom (napr. držiteľ) poskytne túto dokumentáciu subjektu zodpovednému za údržbu ihneď po tom, ako mu bola pridelená zodpovednosť za údržbu jednotky.

Na základe týchto troch dokumentov subjekt zodpovedný za údržbu definuje plán údržby a vhodné požiadavky na údržbu na prevádzkovej úrovni údržby, ktorá spadá do jeho výlučnej zodpovednosti (mimo rozsahu posudzovania podľa tejto TSI).

Dokumentácia obsahuje zoznam komponentov dôležitých z hľadiska bezpečnosti. Pod pojmom komponenty dôležité z hľadiska bezpečnosti sa myslia komponenty, v prípade ktorých môže jediná porucha viesť priamo k vážnej nehode, ako sa vymedzuje v článku 3 ods. 12 smernice (EÚ) 2016/798.

Komponenty dôležité z hľadiska bezpečnosti a ich špecifické požiadavky na servis, údržbu a vysledovateľnosť údržby určia konštruktéri/výrobcovia v etape konštrukčného riešenia a na základe spolupráce medzi konštruktérmi/výrobcami a príslušnými subjektmi zodpovednými za údržbu po tom, ako boli vozidlá uvedené do prevádzky.

4.5.1.    Všeobecná dokumentácia

Všeobecná dokumentácia pozostáva z:

4.5.2.    Návrh systému údržby a jeho zdôvodnenie

V návrhu systému údržby a jeho zdôvodnení sa vysvetľuje vymedzenie a návrh činností v oblasti údržby s cieľom zabezpečiť, aby sa vlastnosti železničného koľajového vozidla udržali v rámci prijateľných hraničných hodnôt používania počas celej životnosti vozidla. Tento súbor poskytuje vstupné údaje na stanovenie kritérií kontroly a pravidelnosti vykonávania činností údržby. Návrh systému údržby a jeho zdôvodnenie obsahuje:

4.5.3.    Dokumentácia opisu údržby

V dokumentácii opisu údržby sa uvádza, ako možno vykonávať činnosti v oblasti údržby. Činnosti údržby zahŕňajú okrem iného kontroly, monitorovanie, skúšky, merania, výmeny, nastavenia a opravy.

Činnosti údržby sa delia na:

Dokumentácia opisu údržby obsahuje:

▼B

4.6.    Odborná spôsobilosť

Odborná spôsobilosť personálu potrebná na prevádzku a údržbu jednotiek nie je predmetom tejto TSI.

4.7.    Zdravotné a bezpečnostné podmienky

▼M1

Opatrenia týkajúce sa ochrany zdravia a bezpečnosti personálu potrebné na prevádzku a údržbu jednotiek sú zahrnuté v základných požiadavkách 1.1.5, 1.3.1, 1.3.2, 2.5.1 a 2.6.1 stanovených v prílohe III k ►M3  smernici (EÚ) 2016/797 ◄ .

▼B

Ustanovenia týkajúce sa ochrany zdravia a bezpečnosti personálu sú špecifikované najmä v týchto bodoch oddielu 4.2:

Ak je jednotka vybavená manuálnym spriahacím systémom, počas spriahania a rozpájania musia mať posunovači k dispozícii voľný priestor.

Všetky vyčnievajúce diely považované za nebezpečenstvo pre prevádzkový personál musia byť jasne označené a/alebo vybavené ochrannými zariadeniami.

Jednotka musí byť vybavená schodmi a držadlami okrem prípadov, keď nie je určená na prevádzku s personálom vo vozidle, napr. pre posunovanie.

▼M1

4.8.    Parametre zaznamenávané v technickej dokumentácii a Európsky register povolených typov vozidiel

▼B

Technická dokumentácia obsahuje minimálne tieto parametre:

▼M1

▼B

▼M1

Údaje o dráhových vozidlách povinne zaznamenávané do Európskeho registra povolených typov vozidiel (ERATV) sú stanovené vo vykonávacom rozhodnutí Komisie 2011/665/EÚ zo 4. októbra 2011 o Európskom registri povolených typov vozidiel ( 5 ).

▼M3

4.9.    Kontroly zlučiteľnosti s traťou pred použitím povolených vozidiel

Parametre subsystému „železničné koľajové vozidlá – nákladné vozne“, ktorý bude využívať železničný podnik, sú na účely kontroly zlučiteľnosti s traťou opísané v dodatku D1 k vykonávaciemu nariadeniu Komisie (EÚ) 2019/773. ( 6 )

▼B

5.   KOMPONENTY INTEROPERABILITY

5.1.    Všeobecné

Komponenty interoperability (KI) podľa vymedzenia v článku 2 písm. f) ►M3  smernice (EÚ) 2016/797 ◄ sú uvedené v oddiele 5.3 spolu s týmito údajmi:

Keď požiadavka uvedená v oddiele 5.3 je posudzovaná na úrovni komponentov interoperability, posudzovanie tej istej požiadavky na úrovni subsystému sa nevyžaduje.

▼M2

5.2.    Inovačné riešenia

Podľa ustanovenia článku 10a sa pri inovačných riešeniach môžu vyžadovať nové špecifikácie a/alebo nové metódy posudzovania. Takéto špecifikácie a metódy posudzovania sa vypracujú pomocou postupu opísaného v bode 6.1.3 vždy, keď sa pre komponent interoperability predpokladá inovačné riešenie.

▼B

5.3.    Špecifikácie komponentov interoperability

5.3.1.    Pojazdový mechanizmus

▼M3

Pojazdový mechanizmus musí byť projektovaný pre všetky rozsahy používania, oblasti používania podľa vymedzenia na základe týchto parametrov:

▼B

Pri určovaní vhodnej oblasti používania možno zohľadniť kombináciu parametrov rýchlosti a hmotnosti na nápravu (napr. maximálnu rýchlosť a vlastná hmotnosť).

Pojazdový mechanizmus musí spĺňať požiadavky uvedené v bodoch 4.2.3.5.2 a 4.2.3.6.1. Tieto požiadavky sa musia posudzovať na úrovni komponentov interoperability.

5.3.2.    Dvojkolesie

▼M3

Na účely tejto TSI dvojkolesia obsahujú hlavné časti zabezpečujúce mechanické rozhranie s traťou (kolesá a spojovacie prvky, napr. náprava, náprava samostatného kolesa). Doplnkové časti (nápravové ložiská, skrine nápravových ložísk a brzdové kotúče) sa posudzujú na úrovni subsystému.

Dvojkolesie sa musí posudzovať a projektovať pre oblasť použitia podľa vymedzenia na základe:

▼B

Dvojkolesie musí spĺňať požiadavky na geometrické a mechanické parametre podľa bodu 4.2.3.6.2. Tieto požiadavky sa musia posudzovať na úrovni komponentov interoperability.

5.3.3.    Koleso

Koleso sa musí projektovať a posudzovať pre oblasť použitia podľa vymedzenia na základe:

▼M3

▼B

Koleso musí spĺňať požiadavky na geometrické, mechanické a termo-mechanické parametre podľa bodu 4.2.3.6.3. Tieto požiadavky sa musia posudzovať na úrovni komponentov interoperability.

5.3.4.    Náprava

Náprava sa musí projektovať a posudzovať pre oblasť použitia podľa vymedzenia na základe:

Náprava musí spĺňať požiadavky na mechanické parametre podľa bodu 4.2.3.6.4. Tieto požiadavky sa musia posudzovať na úrovni komponentov interoperability.

▼M2

5.3.4a.    Trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies

Trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies sa musí projektovať a posudzovať pre oblasť použitia podľa vymedzenia na základe:

Trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies musí spĺňať požiadavky vymedzené v bode 4.2.4.3.5. Tieto požiadavky sa musia posudzovať na úrovni komponentov interoperability.

▼M3

5.3.4b.    Automatický systém na zmenu rozchodu koľaje

Komponent interoperability „automatický systém na zmenu rozchodu koľaje“ musí byť projektovaný a posudzovaný pre oblasť použitia, ktorá je vymedzená na základe:

Automatický systém na zmenu rozchodu koľaje musí byť v súlade s požiadavkami uvedenými v bode 4.2.3.6.6; tieto požiadavky sa musia posudzovať na úrovni komponentov interoperability, ako sa stanovuje v bode 6.1.2.6.

▼B

5.3.5.    Koncové návestidlo

Koncové návestidlo opísané v dodatku E predstavuje nezávislý komponent interoperability. V oddiele 4.2 neexistujú požiadavky týkajúce sa koncového návestidla. Jeho posudzovanie notifikovanou osobou netvorí súčasť overenia ES subsystému.

6.   POSUDZOVANIE ZHODY A OVERENIE ES

6.1.    Komponent interoperability

6.1.1.    Moduly

Posudzovanie zhody komponentu interoperability sa vykonáva v súlade s modulom (modulmi) podľa tabuľky 8.

Tieto moduly sú podrobne opísané v rozhodnutí Komisie 2010/713/EÚ.

6.1.2.    Postupy posudzovania zhody

Výrobca alebo jeho splnomocnený zástupca so sídlom v Únii si musí zvoliť jeden z modulov alebo kombináciu modulov uvedených v tabuľke 9 v súlade s požadovaným komponentom.

▼M2

▼B

V rámci použitia zvoleného modulu alebo kombinácie modulov sa komponent interoperability posudzuje v zmysle požiadaviek uvedených v oddiele 4.2. V prípade potreby sa v nasledujúcich ustanoveniach uvádzajú ďalšie požiadavky týkajúce sa posudzovania konkrétnych komponentov interoperability.

▼M3

Pri špecifickom prípade, ktorý sa vzťahuje na komponent vymedzený ako komponent interoperability v oddiele 5.3 tejto TSI, sa príslušná požiadavka môže stať súčasťou overenia na úrovni komponentov interoperability len v prípade, ak komponent bude naďalej v súlade s kapitolami 4 a 5 tejto TSI a ak sa špecifický prípad neodvoláva na vnútroštátny predpis (t. j. dodatočná požiadavka zlučiteľná s hlavnou TSI a v plnej miere špecifikovaná v TSI).

V ostatných prípadoch sa overenie vykoná na úrovni subsystémov; ak sa na komponent vzťahuje vnútroštátny predpis, príslušný členský štát môže definovať príslušné postupy posudzovania zhody.

▼M3

6.1.2.1.    Pojazdový mechanizmus

Preukázanie zhody v prípade dynamického správania pri jazde je stanovené v norme EN 16235:2013.

Pokiaľ ide o jednotky vybavené uznaným pojazdovým mechanizmom opísané v kapitole 6 normy EN 16235:2013, vychádza sa z toho, že sú v zhode s príslušnými požiadavkami za predpokladu, že pojazdové mechanizmy sa prevádzkujú v rámci svojej stanovenej oblasti používania:

Posudzovanie pevnosti rámu podvozku vychádza z ustanovenia 6.2 normy EN 13749:2011.

▼B

6.1.2.2.    Dvojkolesie

Preukazovanie zhody mechanických vlastností zostavy dvojkolesia sa vykonáva podľa ustanovenia 3.2.1 normy EN13260:2009 + A1:2010, v ktorej sa vymedzujú hraničné hodnoty axiálnej sily pri zostavovaní a súvisiaca overovacia skúška.

▼M4

Alternatívne preukázanie zhody je povolené v súlade s bodom 6.1.2.4a.

▼M3

Postup overovania musí byť zavedený s cieľom zabezpečiť vo fáze zostavovania, aby žiadne chyby nemali nepriaznivý vplyv na bezpečnosť z dôvodu zmien mechanických vlastností namontovaných dielov nápravy. Tento postup musí obsahovať stanovenie hodnôt presahu a v prípade dvojkolies montovaných lisovaním aj príslušný lisovací diagram.

▼B

6.1.2.3.    Koleso

Ak je koleso určené na používanie s brzdovými klátikmi pôsobiacimi na jazdnú plochu kolies, musí sa preukázať termo-mechanické správanie kolesa so zreteľom na maximálnu predpokladanú brzdiacu energiu. Typová skúška podľa ustanovenia 6.2 normy EN 13979-1:2003 + A1:2009 + A2:2011 sa musí vykonať s cieľom skontrolovať, či bočné vychýlenie venca kolesa pri brzdení a zostatkové napätie sú v rozsahu stanovených hraníc tolerancie.

Rozhodovacie kritériá stanovenia zostatkových napätí v prípade kovaných a valcovaných kolies sú stanovené v norme EN 13979-1:2003 + A1:2009 + A2:2011.

▼M4

Alternatívne preukázanie zhody je povolené v súlade s bodom 6.1.2.4a.

▼B

▼M1

Postup overovania musí byť zavedený s cieľom zabezpečiť vo fáze výroby, aby žiadne chyby nemali nepriaznivý vplyv na bezpečnosť z dôvodu zmien mechanických vlastností kolies. Musí sa overiť pevnosť v ťahu materiálu kolesa, tvrdosť venca kolesa, lomová pevnosť (iba v prípade kolesa s klátikovými brzdami), odolnosť proti nárazu, vlastnosti materiálu a čistota materiálu. Pri postupe overovania sa musí stanoviť séria vzoriek, ktorá sa použije na overenie každej vlastnosti.

▼B

6.1.2.4.    Náprava

▼M1

Popri uvedených požiadavkách na zostavovanie sa preukazovanie zhody mechanickej odolnosti a únavových vlastností nápravy opiera o body 4, 5 a 6 normy EN13103:2009 + A2:2012.

Rozhodovacie kritériá prípustného napätia sú stanovené v článku 7 normy ENEN13103:2009 + A2:2012. Postup overovania musí byť zavedený s cieľom zabezpečiť vo fáze výroby, aby žiadne chyby nemali nepriaznivý vplyv na bezpečnosť z dôvodu zmien mechanických vlastností náprav. Musí sa overiť pevnosť v ťahu materiálu nápravy, odolnosť proti nárazu, celistvosť povrchu, vlastnosti materiálu a čistota materiálu. Pri postupe overovania sa musí stanoviť séria vzoriek, ktorá sa použije na overenie každej vlastnosti.

▼M4

Alternatívne preukázanie zhody je povolené v súlade s bodom 6.1.2.4a.

6.1.2.4a.

Keď sa normy EN uvedené v bodoch 6.1.2.2, 6.1.2.3 a 6.1.2.4 nevzťahujú na navrhované technické riešenie, pripúšťa sa použitie iných noriem na preukázanie zhody mechanického správania zostavy dvojkolesia, mechanických vlastností kolies a mechanickej odolnosti a únavových vlastností nápravy; v takom prípade musí notifikovaný orgán overiť, že alternatívne normy sú súčasťou technicky konzistentného súboru noriem platných pre konštrukčné riešenie, konštrukciu a skúšanie dvojkolesí, pričom sa v danom súbore noriem stanovujú osobitné požiadavky na dvojkolesia, kolesá a nápravy vzťahujúce sa na:

Pri uvedenom preukazovaní sa možno odvolávať len na normy, ktoré sú verejne dostupné. Overením, ktoré vykonáva notifikovaný orgán, sa zaisťuje konzistentnosť metodiky alternatívnych noriem, predpokladov, ktoré formuluje žiadateľ, plánovaného technického riešenia a plánovanej oblasti použitia.

▼M2

6.1.2.5.    Trecie prvky pre brzdy pôsobiace na jazdnú plochu kolies

Preukázanie zhody trecích prvkov pre brzdy pôsobiace na jazdnú plochu kolies sa vykoná pomocou určenia týchto vlastností trecieho prvku v súlade s technickým dokumentom Európskej železničnej agentúry ►M3  ERA/TD/2013-02/INT, verzia 3.0 z 27.11.2015 ◄ uverejneným na webovej stránke ERA (http://www.era.europa.eu):

Preukázanie týchto prípadov vhodnosti sa vykoná v súlade s kapitolami 7 a/alebo 8 technického dokumentu ►M3  ERA/TD/2013-02/INT, verzia 3.0 z 27.11.2015 ◄ uverejneného na webovej stránke ERA (http://www.era.europa.eu), ak má byť trecí prvok vhodný pre:

Ak výrobca nemá (podľa vlastného uváženia) dostatok predchádzajúcich skúseností pre navrhovaný projekt, súčasťou postupu posudzovania vhodnosti na použitie musí byť typové potvrdenie v skúšobnej prevádzke (modul CV). Pred začatím prevádzkových skúšok sa použije vhodný modul (CB alebo CH1) na osvedčenie návrhu daného komponentu interoperability.

Prevádzkové skúšky sa zorganizujú na žiadosť výrobcu, ktorý musí získať súhlas železničného podniku, ktorý sa bude podieľať na predmetnom posudzovaní.

Vhodnosť na detekciu vlakov pomocou systémov založených na koľajových obvodoch sa v prípade trecích prvkov určených na používanie v subsystémoch mimo rozsahu pôsobnosti stanoveného v kapitole 7 technického dokumentu ►M3  ERA/TD/2013-02/INT, verzia 3.0 z 27.11.2015 ◄ uverejneného na webovej stránke ERA (http://www.era.europa.eu) môže preukázať v rámci postupu na zavádzanie inovačných riešení, ktorý je opísaný v bode 6.1.3.

Vhodnosť pre nepriaznivé podmienky prostredia pomocou skúšky na dynamometri sa v prípade trecích prvkov určených na používanie v subsystémoch mimo rozsahu pôsobnosti stanoveného v bode 8.2.1 technického dokumentu ►M3  ERA/TD/2013-02/INT, verzia 3.0 z 27.11.2015 ◄ uverejneného na webovej stránke ERA (http://www.era.europa.eu) môže preukázať v rámci postupu na zavádzanie inovačných riešení, ktorý je opísaný v bode 6.1.3.

▼M3

6.1.2.6.    Automatický systém na zmenu rozchodu koľaje

Postup posudzovania musí vychádzať z plánu overenia, ktorý pokrýva všetky aspekty uvedené v bode 4.2.3.6.6 a v bode 5.3.4b.

Plán overenia musí byť v súlade s analýzou bezpečnosti požadovanou v bode 4.2.3.6.6 a musí definovať posúdenie potrebné v týchto všetkých rôznych fázach:

Pokiaľ ide o preukázanie súladu s úrovňou bezpečnosti požadovanou v bode 4.2.3.6.6, musia sa prehľadne zdokumentovať predpoklady, na ktoré sa prihliadalo na účely analýzy bezpečnosti v súvislosti s jednotkou, do ktorej má byť systém integrovaný, a v súvislosti s účelom použitia takejto jednotky.

Automatický systém na zmenu rozchodu koľaje môže podliehať posudzovaniu vhodnosti na použitie (modul CV). Pred začatím prevádzkových skúšok sa použije vhodný modul (CB alebo CH1) na osvedčenie návrhu daného komponentu interoperability. Prevádzkové skúšky sa zorganizujú na žiadosť výrobcu, ktorý musí získať súhlas železničného podniku s účasťou na predmetnom posudzovaní.

Osvedčenie vydané notifikovaným orgánom, ktorý je zodpovedný za posudzovanie zhody, musí obsahovať jednak podmienky na používanie podľa ustanovenia 5.3.4b a typy) a prevádzkové podmienky traťového(-ých) zariadeniaí) na prestavenie rozchodu koľaje, pre ktoré bol automatický systém na zmenu rozchodu posúdený.

▼M2

6.1.3.    Inovačné riešenia

Ak sa pre komponent interoperability navrhne inovačné riešenie podľa článku 10a, výrobca alebo jeho splnomocnený zástupca so sídlom v Únii musí uplatniť postup uvedený v článku 10a.

▼B

6.2.    Subsystém

6.2.1.    Moduly

Overenie ES subsystému „železničné koľajové vozidlá – nákladné vozne“ sa vykonáva v súlade s modulom (modulmi) podľa tabuľky 10.

Tieto moduly sú podrobne opísané v rozhodnutí 2010/713/EÚ.

6.2.2.    Postupy overovania ES

Žiadateľ si zvolí jednu z týchto kombinácií modulov alebo modul na overenie subsystému ES:

V rámci použitia zvoleného modulu alebo kombinácie modulov sa subsystém posudzuje v zmysle požiadaviek uvedených v oddiele 4.2. V prípade potreby sa v nasledujúcich ustanoveniach uvádzajú ďalšie požiadavky týkajúce sa posudzovania konkrétnych komponentov.

6.2.2.1.    Pevnosť jednotky

▼M3

Preukazovanie zhody sa vykonáva v súlade s kapitolami 6 a 7 normy EN 12663-2:2010 alebo alternatívne v súlade s kapitolou 9.2 normy EN 12663-1:2010+A1:2014.

▼B

Pokiaľ ide o spoje, uznaným overovacím postupom sa vo fáze výroby musí zabezpečiť, aby žiadne chyby nemohli spôsobiť zhoršenie plánovaných mechanických vlastností konštrukcie.

▼M3

6.2.2.2.    Bezpečnosť proti vykoľajeniu počas jazdy na zbortenej koľaji

Preukazovanie zhody sa vykonáva v súlade s kapitolami 4, 5 a 6.1 normy EN 14363:2016.

6.2.2.3.    Dynamické správanie pri jazde

Skúšanie na trati

Preukazovanie zhody sa vykonáva v súlade s kapitolami 4, 5 a 7 normy EN 14363:2016.

V prípade jednotiek, ktoré sú prevádzkované v sieti s rozchodom koľaje 1 668 mm, sa pri posúdení odhadovanej hodnoty vodiacej sily normalizovanej na polomer oblúka Rm = 350 m podľa ustanovenia 7.6.3.2.6 ods. 2 normy EN 14363:2016 použije na výpočet tento vzorec:

Ya,nf,qst = Ya,f,qst – (11 550 m/Rm – 33) kN.

Hraničná hodnota kvázistatickej vodiacej sily Yj,a,qst je 66 kN.

Hodnoty nedostatku prevýšenia možno upraviť na rozchod koľaje 1 668 mm vynásobením príslušných hodnôt parametra 1 435 mm týmto konverzným faktorom: 1 733 /1 500 .

Kombinácia najvyššej ekvivalentnej kužeľovitosti a rýchlosti, pri ktorých jednotka spĺňa kritérium stability podľa článkov 4, 5 a 7 normy EN 14363:2016, sa zaznamená v správe.

▼B

6.2.2.4.    Skrine nápravových ložísk/ložiská

Preukazovanie zhody mechanickej odolnosti a únavových vlastností valivého ložiska sa vykonáva v súlade s článkom 6 normy EN12082:2007 + A1:2010.

▼M3

Ak sa na navrhované technické riešenie nevzťahujú platné normy EN, pripúšťa sa možnosť použiť na účely uvedeného preukázania zhody iné normy. V takom prípade musí notifikovaný orgán overiť, že alternatívne normy sú súčasťou technicky konzistentného súboru noriem platných pre konštrukčné riešenie, výrobu a skúšanie ložísk.

Pri požadovanom preukazovaní sa možno odvolávať len na normy, ktoré sú verejne dostupné.

V prípade ložísk vyrobených podľa konštrukčného riešenia vypracovaného a už použitého na uvedenie výrobkov na trh pred nadobudnutím účinnosti príslušných TSI, ktoré sa vzťahujú na dané výrobky, sa môže žiadateľ odkloniť od preukazovania zhody opísaného v predchádzajúcom texte a odvolať sa na revíziu návrhu a typovú skúšku, ktoré sa vykonali pri predchádzajúcich použitiach za porovnateľných podmienok. Toto preukázanie sa musí zdokumentovať a jeho výsledok sa považuje za dôkaz na rovnakej úrovni ako typová skúška podľa modulu SB alebo preskúmanie návrhu podľa modulu SH1.

6.2.2.4a)    Automatické systémy na zmenu rozchodu koľaje

Analýza bezpečnosti požadovaná v bode 4.2.3.6.6 a vykonaná na úrovni komponentov interoperability sa konsoliduje na úrovni jednotky. Predovšetkým môže byť potrebné preskúmať predpoklady formulované na základe bodu 6.1.2.6 tak, aby sa zohľadnila jednotka a jej účel použitia.

▼B

6.2.2.5.    Pojazdový mechanizmus pre zmenu rozchodu výmenou dvojkolesí

Prestavovanie medzi rozchodom koľaje 1 435 mm a 1 668 mm

▼M1

Technické riešenia opísané v nasledujúcich obrázkoch vyhlášky UIC 430-1:2012 sa považujú za zhodné s požiadavkami bodu 4.2.3.6.7:

▼B

Prestavovanie medzi rozchodom koľaje 1 435 mm a 1 524 mm

V prípade technického riešenia opísaného v dodatku 7 vyhlášky UIC 430-3:1995 sa vychádza z toho, že je v zhode s požiadavkami bodu 4.2.3.6.7.

6.2.2.6.    Tepelná zaťažiteľnosť

Výpočtami, simuláciami alebo skúškami sa preukazuje, že teplota brzdových klátikov, brzdových obložení alebo brzdových kotúčov nepresahuje ich tepelnú zaťažiteľnosť. Je potrebné zohľadniť:

6.2.2.7.    Podmienky prostredia

Oceľové materiály sa považujú za materiály spĺňajúce všetky rozsahy podľa bodu 4.2.5, ak sú vlastnosti materiálu stanovené až do – 20 °C.

6.2.2.8.    Protipožiarna bezpečnosť

6.2.2.8.1.    Zábrany

Zábrany sa skúšajú v súlade s normou ►M3  EN 1363-1:2012 ◄ . Plechové lamely s hrúbkou najmenej 2 mm a hliníkové lamely s hrúbkou najmenej 5 mm sa považujú za materiály spĺňajúce požiadavky na neporušenosť bez skúšania.

6.2.2.8.2.    Materiály

▼M3

Skúšanie horľavosti materiálov a ich vlastností šírenia plameňa sa vykonáva v súlade s normou ISO 5658-2:2006/Am1:2011, pričom hraničnou hodnotou je CFE ≥ 18 kW/m2.

V prípade gumených častí podvozkov sa skúšanie vykonáva v súlade s normou ISO 5660-1:2015, pričom hraničnou hodnotou je MARHE ≤ 90 kW/m2 pri skúšobných podmienkach uvedených v odkaze T03.02 tabuľky 6 normy EN 45545-2:2013+A1:2015.

V prípade týchto materiálov a komponentov sa vychádza z toho, že požiadavky na protipožiarnu bezpečnosť sú v zhode s požadovanými vlastnosťami horľavosti a šírenia plameňa:

▼B

6.2.2.8.3    Káble

Elektrické káble sa vyberajú a montujú v súlade s normami ►M3  EN 50355:2013 ◄ a ►M3  EN 50343:2014 ◄ .

6.2.2.8.4    Horľavé kvapaliny

Prijaté opatrenia musia byť v súlade s normou ►M3  EN 45545-7:2013 ◄ .

▼M2

6.2.3.    Inovačné riešenia

Ak sa pre subsystém „železničné koľajové vozidlá – nákladné vozne“ navrhne inovačné riešenie podľa článku 10a, žiadateľ musí uplatniť postup uvedený v článku 10a.

▼B

6.3.    Subsystém obsahujúci komponenty zodpovedajúce komponentom interoperability bez vyhlásenia ES

▼M1

Notifikovaná osoba môže vydať osvedčenie ES o overení subsystému aj v prípade, ak jeden alebo viac prvkov príslušných pre komponenty interoperability integrovaných do subsystému nemá príslušné vyhlásenie ES o zhode v súlade s touto TSI (KI bez osvedčenia), ak bol komponent vyrobený pred nadobudnutím účinnosti tejto TSI a daný typ komponentu bol:

▼B

Overenie subsystému ES uskutočňuje notifikovaná osoba na základe požiadaviek kapitoly 4 použitím zodpovedajúcich požiadaviek týkajúcich sa posúdenia v kapitole 6 spolu s kapitolou 7 okrem špecifických prípadov. Na toto overenie ES sa vzťahujú moduly subsystému podľa bodu 6.2.2.

Vyhlásenia o zhode ES alebo vhodnosti na použitie sa nevydávajú pre komponenty, ktoré sa posudzujú týmto spôsobom.

6.4.    Fázy projektu, v ktorých sa vyžaduje posúdenie

Posúdenie sa vzťahuje na tieto dve fázy podľa toho, či sú označené symbolom „X“ v tabuľke F.1 dodatku F tejto TSI. Ak je symbolom označená typová skúška, zohľadňujú sa podmienky a požiadavky oddielu 4.2.

Dodatok F je členený podľa oddielu 4.2. V prípade potreby sa uvádza odkaz na body oddielov 6.1 a 6.2.

6.5.    Komponenty s vyhlásením o zhode ES

Keď je komponent určený ako komponent interoperability a pred nadobudnutím účinnosti tejto TSI mal vyhlásenie o zhode ES, podľa tejto TSI sa s ním zaobchádza nasledovným spôsobom:

▼M1

▼B

7.   IMPLEMENTÁCIA

▼M3

7.1.    Povolenie na uvedenie na trh

Táto TSI je uplatniteľná na subsystém „železničné koľajové vozidlá — nákladné vozne“ v rozsahu pôsobnosti stanovenom v jej oddieloch 1.1, 1.2 a 2.1, ktoré sú uvedené na trh po dátume platnosti tejto TSI.

Táto TSI sa na dobrovoľnom základe uplatňuje:

Ak si žiadateľ vyberie uplatňovanie tejto TSI, príslušné vyhlásenie ES o overení musia ako také uznať členské štáty.

▼B

7.1.1.    Povolenie na uvedenie nového vozidla do prevádzky v súlade s predchádzajúcimi TSI WAG ( 7 )

Pozri článok 9.

▼M3

7.1.2.    Vzájomné uznávanie prvého povolenia na uvedenie na trh

V súlade s článkom 21 ods. 3 písm. b) smernice (EÚ) 2016/797 sa povolenie na uvedenie na trh pre vozidlo (podľa vymedzenia v tejto TSI) udeľuje:

Článok 21 ods. 3 písm. b) a c) smernice (EÚ) 2016/797 nepredstavuje žiadnu dodatočnú požiadavku. Na technickú zlučiteľnosť vozidla so sieťou sa vzťahujú pravidlá (TSI alebo vnútroštátne predpisy); tento aspekt sa takisto zohľadňuje na úrovni overenia „ES“.

Preto podmienky potrebné na to, aby oblasť použitia nebola obmedzená na konkrétne národné siete, sú uvedené v ďalšom texte ako dodatočné požiadavky, ktoré majú byť predmetom overenia ES subsystému Železničné koľajové vozidlá. Tieto podmienky sa chápu ako doplňujúce podmienky k požiadavkám v oddiele 4.2 a musia byť splnené v celom rozsahu:

7.2.    Všeobecné pravidlá vykonávania

7.2.1.    Náhrada komponentov

Tento oddiel sa týka náhrad komponentov podľa článku 2 smernice (EÚ) 2016/797.

Musia sa zohľadňovať tieto kategórie:

V tabuľke 11 sa uvádzajú prípustné kombinácie.

Slovo „kontrola“ v tabuľke 11 znamená, že subjekt zodpovedný za údržbu (ECM) môže v rámci svojej zodpovednosti nahradiť komponent iným komponentom s tou istou funkciou a prinajmenšom rovnakou výkonnosťou v súlade s príslušnými požiadavkami TSI s prihliadnutím na to, že tieto komponenty:

7.2.2.    Zmeny v existujúcej jednotke alebo v existujúcom type jednotky

7.2.2.1.    Úvod

Tento bod 7.2.2 vymedzuje zásady, ktoré majú uplatňovať subjekty riadiace zmenu a povoľujúce subjekty v súlade s postupom overovania ES podľa článku 15 ods. 9, článku 21 ods. 12 a prílohy IV k smernici (EÚ) 2016/797. Tento postup je ďalej rozpracovaný v článkoch 13, 15 a 16 vykonávacieho nariadenia Komisie (EÚ) 2018/545 ( 8 ) a v rozhodnutí Komisie 2010/713/ES ( 9 ).

Tento bod 7.2.2 sa uplatňuje v prípade akýchkoľvek zmien týkajúcich sa existujúcej jednotky alebo existujúceho typu jednotky vrátane obnovy alebo modernizácie. Neuplatňuje sa v prípade zmien,

Držiteľ povolenia pre typ vozidla poskytne za primeraných podmienok informácie potrebné na posúdenie zmien subjektu riadiacemu zmenu.

7.2.2.2.    Zásady riadenia zmien v jednotke alebo type jednotky

V prípade častí a základných parametrov jednotky, ktoré neboli ovplyvnené zmenami, sa nevyžaduje posudzovanie zhody podľa ustanovení tejto TSI.

Bez toho, aby tým bolo dotknuté ustanovenie 7.2.2.3, je splnenie požiadaviek tejto TSI alebo TSI Hluk [nariadenie Komisie (EÚ) č. 1304/2014 ( 10 ), pozri ustanovenie 7.2 uvedenej TSI] potrebné iba pri tých základných parametroch podľa tejto TSI, ktoré môžu byť zmenou(-ami) ovplyvnené.

V súlade s článkami 15 a 16 vykonávacieho nariadenia Komisie (EÚ) 2018/545 a rozhodnutia 2010/713/EÚ, ako aj uplatnením modulov SB, SD/SF alebo SH1 na overenie ES, a prípadne v súlade s článkom 15 ods. 5 smernice (EÚ) 2016/797 musí subjekt riadiaci zmenu informovať notifikovaný orgán o všetkých zmenách, ktoré ovplyvňujú súlad subsystému s požiadavkami príslušnej(-ých) TSI vyžadujúcimi nové kontroly notifikovaným orgánom. Túto informáciu poskytne subjekt riadiaci zmenu spolu s príslušnými odkazmi na technickú dokumentáciu vo vzťahu k existujúcemu osvedčeniu ES o typovej skúške alebo preskúmaní návrhu.

Bez toho, aby tým bolo dotknuté posúdenie celkovej bezpečnosti, ktoré ukladá článok 21 ods. 12 písm. b) smernice (EÚ) 2016/797, bude v prípade zmien, ktoré vyžadujú opätovné posúdenie požiadaviek na bezpečnosť podľa ustanovení 4.2.4.2 pre brzdový systém, potrebné nové povolenie na uvedenie na trh, pokiaľ nie je splnená jedna z týchto podmienok:

Pri vymedzení rozsahu, v akom treba uplatňovať TSI týkajúce sa železničných koľajových vozidiel, sa musí prihliadať na vnútroštátne stratégie prechodu súvisiace s vykonávaním iných TSI (napr. TSI vzťahujúce sa na pevné zariadenia).

Základné konštrukčné charakteristiky železničných koľajových vozidiel sú vymedzené v tabuľke 11a. Na základe týchto tabuliek a posúdenia bezpečnosti podľa článku 21 ods. 12 písm. b) smernice (EÚ) 2016/797 sa zmeny zaradia do týchto kategórií:

Preukázanie, či zmeny prekračujú alebo neprekračujú uvedené hraničné hodnoty, sa určí vzhľadom na hodnoty parametrov v čase posledného povolenia pre železničné koľajové vozidlá alebo pre typ železničných koľajových vozidiel.

Zmeny, ktoré nie sú uvedené v odseku vyššie, sa nepovažujú za také zmeny, ktoré by mali významný vplyv na základné konštrukčné charakteristiky a zaradia sa do kategórie podľa článku 15 ods. 1 písm. a) alebo do kategórie podľa článku 15 ods. 1 písm. b) vykonávacieho nariadenia Komisie (EÚ) 2018/545, pokiaľ bezpečnostné posúdenie potrebné podľa článku 21 ods. 12 písm. b) smernice (EÚ) 2016/797 nevyžaduje, aby boli zaradené do kategórie podľa článku 15 ods. 1 písm. d).

Bezpečnostné posúdenie podľa článku 21 ods. 12 písm. b) smernice (EÚ) 2016/797 sa vzťahuje na všetky zmeny základných parametrov tabuľky 1, ktoré súvisia so základnými požiadavkami, najmä s požiadavkami „Bezpečnosť“ a „Technická zlučiteľnosť“.

Bez toho, aby tým bolo dotknuté ustanovenie 7.2.2.3, musia všetky zmeny zostať v súlade s príslušnými TSI bez ohľadu na ich klasifikáciu.

Výmena celého prvku v rámci skupiny trvalo spojených prvkov po vážnom poškodení nevyžaduje posudzovanie zhody podľa tejto TSI, ak je takýto prvok identický s prvkom, ktorý nahrádza. Takýto prvok musí byť vysledovateľný a certifikovaný v súlade so všetkými vnútroštátnymi alebo medzinárodnými predpismi alebo zásadami dobrej praxe všeobecne uznávanými v oblasti železničnej dopravy.

▼M4

S cieľom zabezpečiť osvedčenie ES o typovej skúške alebo preskúmaní návrhu sa môže notifikovaný orgán, ktorý bol vybratý subjektom riadiacim zmenu, odvolať na:

Obdobie platnosti nového osvedčenia ES o typovej skúške alebo preskúmaní návrhu v prípade upraveného typu, variantu typu alebo verzie typu je obmedzené na 10 rokov od dátumu vydania a nesmie presiahnuť 14 rokov od dátumu, keď žiadateľ vymenoval notifikovaný orgán pre pôvodný typ železničných koľajových vozidiel (začiatok fázy A pôvodného osvedčenia ES o typovej skúške alebo preskúmaní návrhu).

▼M3

7.2.2.3.    Osobitné pravidlá pre existujúce jednotky, na ktoré sa nevzťahuje vyhlásenie ES o overení a ktorým bolo prvé povolenie na uvedenie do prevádzky udelené pred 1. januárom 2015

▼M4

Dodatočne k ustanoveniu 7.2.2.2 sa aj tieto pravidlá vzťahujú na existujúce jednotky, ktorým bolo prvé povolenie na uvedenie do prevádzky udelené pred 1. januárom 2015, pri ktorých rozsah zmeny ovplyvňuje základné parametre, na ktoré sa vyhlásenie ES nevzťahuje.

▼M3

Súlad s technickými požiadavkami tejto TSI sa považuje za splnený, ak sa základný parameter zlepšil v intenciách výkonnosti vymedzenej v TSI a subjekt riadiaci zmenu preukáže, že zodpovedajúce základné požiadavky sú splnené a úroveň bezpečnosti zostala zachovaná a pokiaľ možno sa zlepšila. Subjekt riadiaci zmenu uvedie v tomto prípade dôvody, pre ktoré výkonnosť vymedzená v TSI nebola dosiahnutá pri zohľadnení stratégií prechodu iných TSI, ako sa uvádza v oddiele 7.2.2.2. Toto zdôvodnenie bude uvedené v súbore technickej dokumentácie, ak je k dispozícii, alebo v pôvodnej technickej dokumentácii jednotky.

▼M4

Osobitné pravidlo uvedené v predchádzajúcom odseku sa nevzťahuje na zmeny, ktoré ovplyvňujú základné parametre a sú zaradené do kategórie podľa článku 21 ods. 12 písm. a) v tabuľke 11b. V prípade takýchto zmien je súlad s požiadavkami TSI povinný.

▼M3

▼M4

7.2.2.4.    Pravidlá rozšírenia oblasti použitia existujúcich jednotiek, na ktoré sa udelilo povolenie v súlade so smernicou 2008/57/ES alebo boli v prevádzke pred 19. júlom 2010

Nasledujúce ustanovenia o rozšírení oblasti použitia sa uplatňujú aj v kombinácii s novým povolením, ako sa vymedzuje v článku 14 ods. 3 písm. a) nariadenia (EÚ) 2018/545.

Žiadateľ musí vzhľadom na každý základný parameter uvedený v stĺpci 1 tabuľky 11a tejto TSI poskytnúť „vyhlásenie ES o overení“ spolu s technickou dokumentáciou, v ktorej sa preukazuje, že s požiadavkami stanovenými v tejto TSI alebo s ustanoveniami s rovnocenným účinkom sa dosiahla zhoda jedným z týchto spôsobov alebo ich kombináciou:

▼M3

7.2.3.    Pravidlá týkajúce sa osvedčení ES o typovej skúške alebo preskúmaní návrhu

7.2.3.1.    Subsystém „železničné koľajové vozidlá“

Tento bod sa týka typu železničných koľajových vozidiel (v kontexte tejto TSI ide o typ jednotky) podľa vymedzenia v článku 2 ods. 26 smernice (EÚ) 2016/797, ktorý podlieha postupu ES na overovanie typu alebo konštrukčného riešenia v súlade s oddielom 6.2 tejto TSI. Vzťahuje sa aj na postup ES na overovanie typu alebo konštrukčného riešenia v súlade s TSI Hluk, ktorá odkazuje na túto TSI vzhľadom na jej rozsah uplatňovania na nákladné jednotky.

Základ posudzovania podľa TSI pre ES typovú skúšku alebo preskúmanie návrhu sa vymedzuje v stĺpcoch „Preskúmanie návrhu“ a „Typová skúška“ prílohy F k tejto TSI a dodatku C k TSI Hluk.

7.2.3.1.1.    Fáza A

Fáza A sa začína vtedy, keď žiadateľ určí notifikovaný orgán, ktorý je zodpovedný za ES overenie, a končí sa vydaním osvedčenia ES o typovej skúške alebo preskúmaní návrhu.

Základ posudzovania podľa TSI pre typ je vymedzený na čas trvania fázy A (najviac štyri roky). Počas trvania fázy A sa základňa posudzovania pre overenie ES, ktorú má použiť notifikovaný orgán, nemení.

Ak v priebehu fázy A nadobudne účinnosť zrevidovaná verzia tejto TSI alebo TSI Hluk, je možné (ale nie povinné) použiť zrevidovanú verziu v plnom znení alebo použiť určité oddiely zrevidovanej verzie, pokiaľ sa v revidovanej verzii týchto TSI výslovne neuvádza inak. Ak žiadateľ uplatní len určité oddiely zrevidovanej verzie, musí to zdôvodniť a písomne doložiť, že sa dodržali príslušné požiadavky, a notifikovaný orgán to musí schváliť.

7.2.3.1.2.    Fáza B

Trvanie fázy B vymedzuje obdobie platnosti osvedčenia ES o typovej skúške alebo preskúmaní návrhu po jeho vydaní notifikovaným orgánom. Počas tohto obdobia môžu jednotky získať ES osvedčenie na základe zhody s typom.

Osvedčenie ES o typovej skúške alebo preskúmaní návrhu na základe overenia ES subsystému je platné počas fázy B v trvaní 10 rokov od dátumu jeho vydania, a to aj v prípade, keď nadobudne účinnosť revidovaná verzia tejto TSI alebo TSI Hluk, pokiaľ sa v revidovanej verzii týchto TSI výslovne neuvádza inak. Počas tohto obdobia platnosti sa nové železničné koľajové vozidlá rovnakého typu môžu uvádzať na trh na základe vyhlásenia ES o overení s odkazom na osvedčenie o overení typu.

Aktualizovaná technická dokumentácia, ktorá súvisí s osvedčením ES o typovej skúške alebo preskúmaní návrhu, je uvedená v sprievodnom súbore technickej dokumentácie k ES vyhláseniu o overení, ktoré vydal žiadateľ k železničným koľajovým vozidlám, ktoré boli vyhlásené za zodpovedajúce zmenenému typu.

7.2.3.2.    Komponenty interoperability

Tento bod sa týka komponentov interoperability, ktoré podliehajú ES typovej skúške (modul CB), preskúmaniu návrhu (modul CH1) alebo vhodnosti na použitie (modul CV) v súlade s oddielom 6.1 tejto TSI.

Osvedčenie ES o typovej skúške alebo preskúmaní návrhu alebo o vhodnosti na použitie je platné desať rokov. Počas tohto času sa nové komponenty toho istého typu môžu uvádzať na trh bez nového posudzovania typu, pokiaľ sa v revidovanej verzii tejto TSI výslovne neuvádza inak. Pred ukončením desaťročného obdobia sa komponent musí posúdiť podľa najnovšej revízie tejto TSI, ktorá je v tom čase účinná, vzhľadom na tie požiadavky, ktoré sa zmenili alebo sú nové v porovnaní so základňou osvedčovania.

▼B

7.3.    Špecifické prípady

7.3.1.    Úvod

▼M3

Špecifické prípady uvedené v oddiele 7.3.2 sú klasifikované takto:

Pri budúcich revíziách TSI sa opätovne preskúmajú všetky špecifické prípady a ich príslušné lehoty, pričom cieľom bude obmedziť ich technický a geografický rozsah pôsobnosti na základe posúdenia ich vplyvu na bezpečnosť, interoperabilitu, cezhraničné služby, koridory TEN-T a posúdenia praktických a hospodárskych dôsledkov ich zachovania alebo zrušenia. Osobitná pozornosť sa bude venovať dostupnosti finančných prostriedkov EÚ.

Špecifické prípady sa obmedzujú na trať alebo sieť, kde sú absolútne nevyhnutné a musia zohľadniť postupy týkajúce sa zlučiteľnosti s priamou trasou-

Pri špecifickom prípade, ktorý sa vzťahuje na komponent vymedzený ako komponent interoperability v oddiele 5.3 tejto TSI, sa musí vykonať posúdenie zhody podľa bodu 6.1.2.

▼B

7.3.2.    Zoznam špecifických prípadov

7.3.2.1.    Všeobecné špecifické prípady

▼M4

Jednotky prevádzkované medzi členským štátom a treťou krajinou na sieti s rozchodom koľaje 1520 mm: špecifický prípad Fínsko, Poľsko, Slovenská republika a Švédsko.

▼B

(„P“) Uplatňovanie vnútroštátnych technických predpisov namiesto požiadaviek tejto TSI je povolené pri železničných koľajových vozidlách tretích krajín.

▼M3

7.3.2.1a)    Obrysy (oddiel 4.2.3.1)

Špecifický prípad Írsko a Spojené kráľovstvo pre Severné Írsko

(„P“) Je prípustné, aby bol referenčný profil hornej a spodnej časti jednotky stanovený v súlade s vnútroštátnymi technickými predpismi notifikovanými na tento účel.

Tento špecifický prípad nebráni prístupu železničných koľajových vozidiel, ktoré sú v súlade s TSI, za predpokladu, že sú kompatibilné aj s priechodným prierezom IRL (systém rozchodu koľaje 1 600 mm).

▼B

7.3.2.2.    Monitorovanie stavu nápravových ložísk (bod 4.2.3.4)

a)    Špecifický prípad Švédsko

(„T“) Jednotky určené na prevádzku vo švédskej železničnej sieti musia byť v súlade s cieľovými a zakázanými zónami podľa tabuľky 12.

Dve zóny pod ložiskovou skriňou/čapom nápravy stanovené v tabuľke 12, ktoré sa vzťahujú na parametre normy EN 15437-1:2009 musia byť voľné, aby sa uľahčilo vertikálne monitorovanie koľajovým systémom detekcie nápravových ložísk.

▼M4

Jednotky vzájomne uznané v súlade s bodom 7.1.2 a jednotky vybavené vozidlovým zariadením na monitorovanie stavu nápravových ložísk sú vyňaté z rozsahu pôsobnosti tohto špecifického prípadu. Výnimka na jednotky v súlade s bodom 7.1.2 nie je uplatniteľná, ak sa používajú iné metódy posudzovania zhody v súlade s bodom 6.1.2.4a.

▼M3 —————

▼B

7.3.2.3.    Zabezpečenie proti vykoľajeniu na skrútených koľajach (bod 4.2.3.5.1)

Špecifický prípad Spojené kráľovstvo (pre Veľkú Britániu)

(„P“) Obmedzenia používania metódy 3 podľa normy ►M3  EN 14363:2016 bodu 6.1.5.3.1 ◄ sa neuplatňujú na jednotky určené na vnútroštátnu prevádzku na hlavnej sieti Spojeného kráľovstva.

▼M3

Tento špecifický prípad nebráni železničným koľajovým vozidlám, ktoré sú v súlade s TSI, v prístupe do vnútroštátnej siete.

▼B

7.3.2.4.    Dynamické správanie pri jazde (bod 4.2.3.5.2)

▼M3

Špecifický prípad Spojené kráľovstvo (pre Veľkú Britániu)

(„P“) Základná podmienka pre použitie zjednodušenej meracej metódy uvedenej v ustanovení 7.2.2 normy EN 14363:2016 by sa mala rozšíriť na menovité statické vertikálne sily dvojkolesia (PF0) do 250 kN. Na zabezpečenie technickej zlučiteľnosti s existujúcou sieťou možno použiť vnútroštátne technické predpisy, ktorými sa mení norma EN 14363:2016 a ktoré boli oznámené na účely dynamického správania pri jazde.

Tento špecifický prípad nebráni železničným koľajovým vozidlám, ktoré sú v súlade s TSI, v prístupe na vnútroštátnu sieť.

Špecifický prípad Írsko a Spojené kráľovstvo pre Severné Írsko

(„P“) Na zabezpečenie technickej zlučiteľnosti s existujúcou sieťou s rozchodom koľaje 1 600 mm možno použiť notifikované vnútroštátne technické predpisy na účely posúdenia dynamického správania pri jazde.

Tento špecifický prípad nebráni železničným koľajovým vozidlám, ktoré sú v súlade s TSI, v prístupe do vnútroštátnej siete.

▼M4

7.3.2.5.    Vlastnosti dvojkolesí, kolies a náprav (body 4.2.3.6.2 a 4.2.3.6.3.)

Špecifický prípad Spojené kráľovstvo (pre Veľkú Britániu)

▼M3

(„P“) Pri jednotkách určených na prevádzku výlučne na železničnej sieti Veľkej Británie môžu byť vlastnosti dvojkolesí, kolies a náprav v súlade s vnútroštátnymi technickými predpismi notifikovanými na tento účel.

Tento špecifický prípad nebráni železničným koľajovým vozidlám, ktoré sú v súlade s TSI, v prístupe na vnútroštátnu sieť.

▼M3 —————

▼M3

7.3.2.6.    Zariadenia na upevnenie koncového návestidla (bod 4.2.6.3)

Špecifický prípad Írsko a Spojené kráľovstvo pre Severné Írsko

(„P“) Zariadenia na upevnenie koncového návestidla na jednotky určené na prevádzku výlučne na sieti s rozchodom koľaje 1 600 mm musia byť v súlade s vnútroštátnymi technickými predpismi notifikovanými na tento účel.

Tento špecifický prípad nebráni železničným koľajovým vozidlám, ktoré sú v súlade s TSI, v prístupe na vnútroštátnu sieť.

▼M3

7.3.2.7.    Zásady riadenia zmien v železničných koľajových vozidlách a v type železničných koľajových vozidiel (7.2.2.2)

Špecifický prípad Spojené kráľovstvo (Veľká Británia)

(„P“) Akákoľvek zmena priestoru vytvoreného obrysom vozidla podľa vymedzenia vo vnútroštátnych technických predpisoch, ktorá bola notifikovaná na účely procesu určenia obrysu (napr. podľa opisu v RIS-2773-RST), sa zaradí do kategórie podľa článku 15 ods. 1 písm. c) vykonávacieho nariadenia (EÚ) 2018/545 a nebude klasifikovaná podľa článku 21 ods. 12 písm. a) smernice (EÚ) 2016/797.

▼B

7.4.    Špecifické podmienky prostredia

Špecifické podmienky pre Fínsko a Švédsko

Na neobmedzený prístup železničných koľajových vozidiel do fínskej a švédskej siete v podmienkach v zimnom období sa musí preukázať, že železničné koľajové vozidlá spĺňajú tieto požiadavky:

Špecifické podmienky pre Portugalsko a Španielsko

Na neobmedzený prístup železničných koľajových vozidiel do portugalskej a španielskej siete v podmienkach v letnom období sa musí zvoliť teplotná zóna T3 podľa bodu 4.2.5.

7.5.    Nákladné vozne prevádzkované na základe vnútroštátnych, dvojstranných, viacstranných alebo medzinárodných dohôd

Pozri článok 6.

▼M3

7.6.    Aspekty, ktoré sa musia vziať do úvahy pri procese revízie alebo iných činnostiach agentúry

Z analýzy vykonanej počas procesu vytvárania tejto TSI vyplynuli konkrétne aspekty, ktoré môžu byť relevantné pre budúci rozvoj železničného systému EÚ.

Uvádzajú sa nižšie.

▼M4

7.6.1.    Pravidlá vykonávania

Komisia 24. januára 2020 zaslala Železničnej agentúre Európskej únie žiadosť o prípravu balíka na revíziu TSI týkajúcej sa digitálnej železničnej dopravy a ekologickej nákladnej dopravy (revízia v roku 2022).

Podľa delegovaného rozhodnutia Komisie (EÚ) 2017/1474 má balík na revíziu TSI týkajúcej sa digitálnej železničnej dopravy a ekologickej nákladnej dopravy zahŕňať ustanovenia o preskúmaní a ak je to možné, zjednodušení stratégie uplatňovania danej TSI, a to takým spôsobom, aby sa rozdiely v porovnaní s cieľovým systémom postupne, ale včas zmiernili a zabezpečila sa predvídateľnosť a právna istota, ktorú odvetvie potrebuje. Dané ustanovenia sa musia vzťahovať na budúce prechodné obdobia, ako aj na otázku obdobia platnosti osvedčení komponentov interoperability a subsystémov.

Navyše s tým istým cieľom, teda zabezpečiť postupné, ale včasné zmiernenie rozdielov v porovnaní s cieľovým systémom a zároveň zabezpečiť predvídateľnosť a právnu istotu, ktorú odvetvie potrebuje, sa zvážia ustanovenia o pružnosti pri uplatňovaní aktualizovaných verzií noriem vrátane noriem zavedených v prílohe I (WAG 2019 TSI) k vykonávaciemu nariadeniu Komisie (EÚ) 2019/776 ( 14 ).

▼B

---

Dodatok A

▼M3

Nepoužíva sa

▼M1

---

Dodatok B.

Nepoužíva sa.

▼B

---

Dodatok C

Ďalšie voliteľné podmienky

Dodržiavanie podmienok podľa bodov 1 až 18 dodatku C je voliteľné. Ak si žiadateľ zvolí túto možnosť, notifikovaná osoba musí posúdiť súlad v rámci postupu overovania ES.

1.    Manuálny spriahací systém

Manuálny spriahací systém musí byť v zhode s týmito požiadavkami:

▼M1

▼B

▼M1

▼B

Vzájomné pôsobenie nárazníkov a ťahadlového mechanizmu

Jednotky projektované pre siete s rozchodmi koľají 1 435 mm a 1 520 alebo 1 435 mm a 1 524 mm alebo 1 435 mm a 1 668 mm, vybavené manuálnym spriahadlom a pneumatickým brzdovým systémom UIC, musia spĺňať:

S cieľom zabezpečiť túto úplnú kompatibilitu je prípustná odlišná vzdialenosť medzi osami nárazníkov, a to 1 790 mm (Fínsko) a 1 850 mm (Portugalsko a Španielsko) s prihliadnutím na ustanovenie 6.2.3.1 normy EN 15551:2009 + A1:2010.

▼M3

2.    Stúpadlá a držadlá UIC

Jednotka musí byť vybavená stúpadlami a držadlami v súlade s kapitolami 4 a 5 normy EN 16116-2:2013 a s voľným priestorom podľa ustanovenia 6.2.2 normy EN 16116-2:2013.

▼B

3.    Schopnosť posunu spúšťaním

Okrem požiadaviek bodu 4.2.2.2 sa musí jednotka posudzovať aj v súlade s článkom 8 normy EN 12663-2:2010 a zaradiť do kategórie F-I v súlade s článkom 5.1 normy EN 12663-2:2010 s touto výnimkou: pri jednotkách projektovaných na prepravu motorových vozidiel alebo pri jednotkách na kombinovanú dopravu bez tlmičov nárazov s dlhým zdvihom sa môže použiť kategória F-II. Uplatňujú sa požiadavky týkajúce sa skúšok nárazníkov v článku 8.2.5.1 normy EN 12663-2:2010.

4.    Voľný priestor pod bodmi na zdvíhanie

Na účely nakoľajovania musí jednotka vyhovovať požiadavkám na voľný priestor pod miestami na nakoľajovanie podľa obrázka C.2:

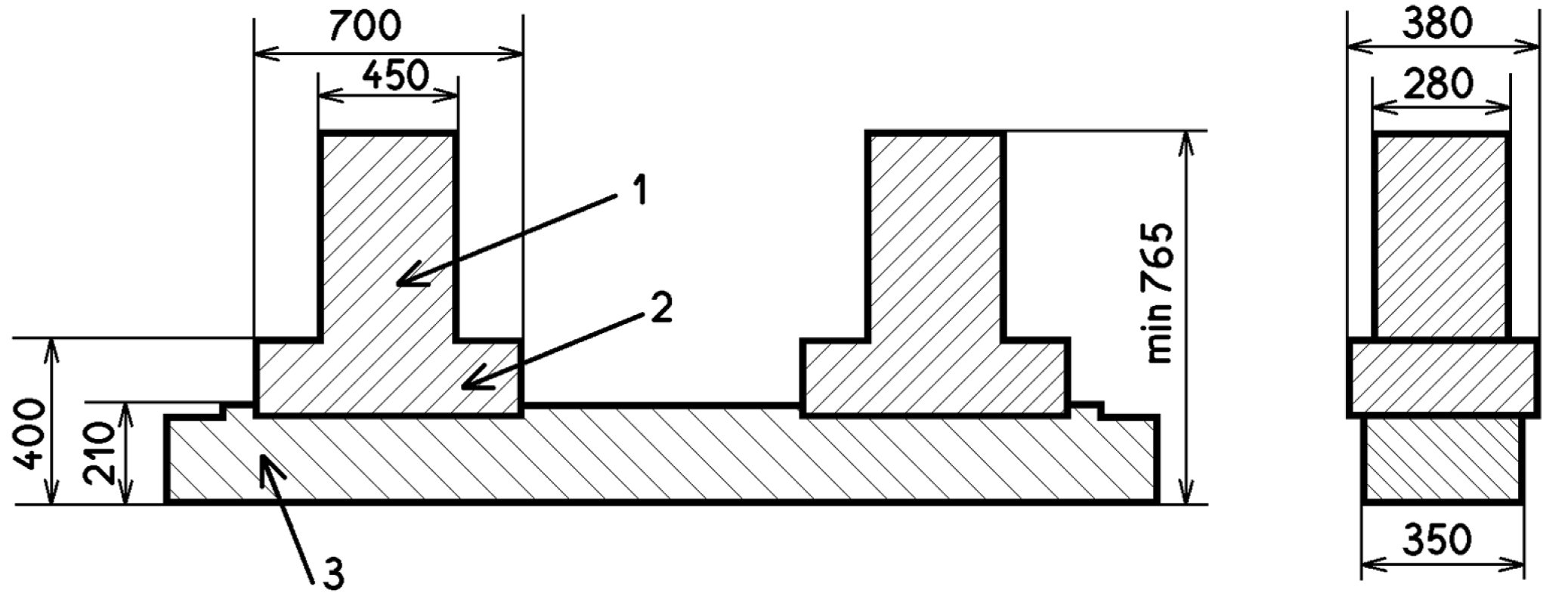

Obrázok C.2

Voľný priestor pod miestami na nakoľajenie

Legenda: 1 zdvihák, 2 nakoľajovací vozík, 3 posuvný priečny nosník.

5.    Označovanie jednotiek

▼M3 —————

▼B

Jednotkám spĺňajúcim všetky požiadavky stanovené v oddiele 4.2, všetky podmienky stanovené v bode 7.1.2 a všetky podmienky stanovené v dodatku C môže byť udelená značka „GE“.

Jednotky spĺňajúce všetky požiadavky stanovené v oddiele 4.2, všetky podmienky v bode 7.1.2 a podmienky stanovené v dodatku C, ale nie podmienky stanovené v dodatku C oddieloch 3 a/alebo 6 a/alebo 7.b môžu získať značku „CW“.

Ak sa použije dodatočná značka, uvedie sa na jednotke, tak ako je znázornené na obrázku C.3.

Obrázok C.3

Dodatočné značky „GE“ a „CW“

Písmená musia mať ten istý typ písma ako značka TEN. Písmená sú vysoké najmenej 100 mm. Rám musí byť z vonkajšej strany najmenej 275 mm široký, 140 mm vysoký a 7 mm hrubý.

Označenie musí byť umiestnené napravo od priestoru, kde sa nachádza európske číslo vozidla a značka TEN.

6.    Obrys G1

Jednotka musí byť v súlade s referenčným obrysom, ktorým je G1 a ►M3  GI1 ◄ stanovený podľa bodu 4.2.3.1.

7.    Zlučiteľnosť so systémami detekcie vlakov

8.    Skúšky pozdĺžnych tlakových síl

Overovanie bezpečnej jazdy v podmienkach pozdĺžnych tlakových síl musí byť v súlade s normou ►M3  EN 15839:2012+A1:2015 ◄ .

9.    Brzda UIC

Brzdový systém musí byť zlučiteľný s vozidlami vybavenými schváleným brzdovým systémom UIC. Brzdový systém jednotky je zlučiteľný s brzdovým systémom UIC, ak spĺňa tieto požiadavky:

▼M3

▼M3

▼M2

▼M3

▼B

10.    Poloha rukovätí zaisťovacej brzdy

Ak je jednotka vybavená zaisťovacou brzdou, jej rukoväť alebo riadiace koleso sa musí nachádzať:

Obsluha zo zeme sa musí vykonávať kolesom.

►M3



11.    Teplotné rozsahy pre vzduchojemy, hadice a mastivá

Nasledovné požiadavky sa považujú za požiadavky, ktoré sú v súlade s ktorýmkoľvek teplotným rozsahom uvedeným v bode 4.2.5:

Za požiadavku, ktorá je v súlade s rozsahom T1 uvedeným v bode 4.2.5, sa považuje táto požiadavka:

 ◄

12.    Zváranie

▼M3

Zváranie sa musí vykonávať v súlade s normami EN 15085-1:2007+A1:2013, EN 15085-2:2007, EN 15085- 3:2007, EN 15085-4:2007 a EN 15085-5:2007.

▼B

13.    Rozchod koľaje

Jednotka musí byť zlučiteľná s rozchodom koľaje 1 435 mm.

14.    Špecifická tepelná zaťažiteľnosť bŕzd

Brzdový systém musí odolať tepelnému zaťaženiu, ktoré je rovnaké ako pri navrhovanom referenčnom prípade v bode 4.2.4.3.3.

▼M2

Pokiaľ ide o používanie brzdových systémov pôsobiacich na jazdnú plochu kolies, táto podmienka sa považuje za splnenú, ak komponent interoperability „trecí prvok pre brzdy pôsobiace na jazdnú plochu kolies“ okrem požiadaviek v bode 6.1.2.5 spĺňa požiadavky uvedené vo vyhláške UIC 541-4:2010 a ak koleso:

▼B

15.    Špecifické vlastnosti kolies

Kolesá musia byť v súlade s normami EN 13262:2004 + A1:2008 + A2:2011 a EN 13979-1:2003 + A1:2009 + A2:2011. Termo-mechanická typová skúška požadovaná v bode 6.1.2.3 sa musí uskutočniť v súlade s tabuľkou C.4, ak celý brzdový systém pôsobí priamo na jazdnú plochu kolesa.

16.    Vlečné háky

Jednotky musia byť vybavené vlečnými hákmi, pričom všetky sú pripevnené na bočnej strane spodného rámu jednotky v súlade s článkom 1.4 vyhlášky UIC 535-2:2006.

▼M3

Alternatívne technické riešenia sú prípustné, pokiaľ sú dodržané podmienky 1.4.2 až 1.4.9 vyhlášky UIC 535-2:2006. Ak je alternatívnym riešením držiak na káblové oko, musí mať navyše minimálny priemer 85 mm.

▼B

17.    Ochranné zariadenia na vyčnievajúcich častiach

Na zaistenie bezpečnosti personálu musia byť vyčnievajúce (napr. hranaté alebo špicaté) časti jednotky umiestnené do 2 m nad úrovňou koľaje alebo nad mostíkmi, pracovnými priestormi alebo vlečnými hákmi, ktoré môžu spôsobiť úrazy, vybavené ochrannými zariadeniami podľa článku 1.3 vyhlášky UIC 535-2:2006.

18.    Držiak štítkov a zariadenia na upevnenie koncového návestidla

Všetky jednotky musia byť vybavené držiakom štítkov v súlade s článkom 1 vyhlášky UIC 575:1995 a na oboch koncoch zariadeniami na upevnenie podľa bodu 4.2.6.3.

▼M3

19.    Monitorovanie stavu nápravových ložísk

Musí existovať možnosť monitorovať stav nápravových ložísk jednotky prostredníctvom traťového detekčného zariadenia.

▼M4

20.    Dynamické správanie pri jazde

Kombinácia maximálnej prevádzkovej rýchlosti a maximálnej prípustnej hodnoty nedostatku prevýšenia musí zodpovedať údajom v tabuľke H.1 normy EN 14363:2016.

Pokiaľ ide o jednotky vybavené uznaným pojazdovým mechanizmom opísané v kapitole 6 normy EN 16235:2013, vychádza sa z toho, že sú v zhode s touto požiadavkou.

▼M3

---

Dodatok D

Záväzné normy alebo normatívne dokumenty, na ktoré odkazuje táto TSI

Normy alebo dokumenty uvedené v ďalších voliteľných podmienkach podľa dodatku C:

▼B

---

Dodatok E

Koncové návestidlo

1.    Svietidlá

▼M2

Farba koncových svietidiel musí byť v súlade s bodom 5.5.3 normy ►M3  EN 15153-1:2013+A1:2016 ◄ .

▼M3

Koncové svietidlo musí byť projektované na svetelnú intenzitu v súlade s tabuľkou 8 normy EN 15153-1:2013+A1:2016.

▼B

Svietidlo sa musí dať pripevniť na jednotky, ktoré spĺňajú požiadavky týkajúce sa zariadení na upevnenie a voľného priestoru podľa bodu 4.2.6.3. Svietidlo musí byť vybavené:

2.    Odrazové dosky

Odrazové dosky sa musia dať pripevniť na jednotky, ktoré spĺňajú požiadavky týkajúce sa zariadení na upevnenie a voľného priestoru podľa bodu 4.2.6.3. Odrazová časť dosiek musí mať rozmery najmenej 150 na 200 mm podľa obrázku E.1. Bočné trojuholníky musia byť biele, horné a dolné trojuholníky musia byť červené. Doska musí byť retroreflexná v súlade s triedou ref. 2 podľa normy EN 12899-1:2007.

Obrázok E.1

Odrazová doska

---

Dodatok F

Posudzovanie určené pre fázy výroby

---

Dodatok G

Zoznam kompozitných brzdových klátikov schválených pre medzinárodnú dopravu

Tento dodatok je uverejnený na webovej stránke ERA (http://www.era.europa.eu).

---

( 1 ) Smernica Európskeho parlamentu a Rady (EÚ) 2016/797 z 11. mája 2016 o interoperabilite železničného systému v Európskej únii (Ú. v. EÚ L 138, 26.5.2016, s. 44).

( 2 ) Smernica Európskeho parlamentu a Rady (EÚ) 2016/798 z 11. mája 2016 o bezpečnosti železníc (Ú. v. EÚ L 138, 26.5.2016, s. 102).

( 3 )  ►M3  Ú. v. EÚ L 121, 3.5.2013, s. 8. ◄

( 4 ) V pláne údržby sa musia zohľadniť zistenia pracovnej skupiny ERA pre údržbu nákladných vozňov (pozri Záverečnú správu o činnostiach pracovnej skupiny pre údržbu nákladných vozňov, uverejnenú na webovej stránke ERA, http://www.era.europa.eu).

( 5 ) Ú. v. EÚ L 264, 8.10.2011, s. 32

( 6 ) Vykonávacie nariadenie Komisie (EÚ) 2019/773 z 16. mája 2019 o technickej špecifikácii interoperability týkajúcej sa subsystému „prevádzka a riadenie dopravy“ železničného systému v Európskej únii a o zrušení rozhodnutia 2012/757/EÚ (Ú. v. EÚ L 139 I, 27.5.2019, s. 5).

( 7 ) Rozhodnutie Komisie 2006/861/ES (Ú. v. EÚ L 344, 8.12.2006, s. 1) a rozhodnutie Komisie 2006/861/ES zmenené a doplnené rozhodnutím Komisie 2009/107/ES (Ú. v. EÚ L 45, 14.2.2009, s. 1).

( 8 ) Vykonávacie nariadenie Komisie (EÚ) 2018/545 zo 4. apríla 2018, ktorým sa stanovujú praktické dojednania týkajúce sa postupu vydávania povolení pre železničné vozidlá a povolení pre typ železničných vozidiel podľa smernice Európskeho parlamentu a Rady (EÚ) 2016/797 (Ú. v. EÚ L 90, 6.4.2018, s. 66).

( 9 ) Rozhodnutie Komisie 2010/713/EÚ z 9. novembra 2010 o moduloch na postupy posudzovania zhody, vhodnosti na použitie a overenia ES, ktoré sa majú použiť v technických špecifikáciách pre interoperabilitu prijatých podľa smernice Európskeho parlamentu a Rady 2008/57/ES (Ú. v. EÚ L 319, 4.12.2010, s. 1).

( 10 ) Nariadenie Komisie (EÚ) č. 1304/2014 z 26. novembra 2014 o technickej špecifikácii interoperability týkajúcej sa subsystému „železničné koľajové vozidlá – hluk“, ktorým sa mení rozhodnutie 2008/232/ES a zrušuje rozhodnutie 2011/229/EÚ (Ú. v. EÚ L 356, 12.12.2014, s. 421).

( 11 ) Rozhodnutie Komisie 2007/756/ES z 9. novembra 2007, ktorým sa prijíma spoločná špecifikácia národného registra vozidiel uvedená v článku 14 ods. 4 a 5 smerníc 96/48/ES a 2001/16/ES (Ú. v. EÚ L 305, 23.11.2007, s. 30).

( 12 ) Vykonávacie rozhodnutie Komisie (EÚ) 2018/1614 z 25. októbra 2018, ktorým sa stanovujú špecifikácie pre registre vozidiel uvedené v článku 47 smernice Európskeho parlamentu a Rady (EÚ) 2016/797 a ktorým sa mení a zrušuje rozhodnutie Komisie 2007/756/ES (Ú. v. EÚ L 268, 26.10.2018, s. 53).

( 13 ) Vykonávacie nariadenie Komisie (EÚ) 2019/779 zo 16. mája 2019, ktorým sa stanovujú podrobné ustanovenia o systéme certifikácie subjektov zodpovedných za údržbu vozidiel podľa smernice Európskeho parlamentu a Rady (EÚ) 2016/798 a ktorým sa zrušuje nariadenie Komisie (EÚ) č. 445/2011 (Ú. v. EÚ L 139 I, 27.5.2019, s. 360).

( 14 ) Vykonávacie nariadenie Komisie (EÚ) 2019/776 zo 16. mája 2019, ktorým sa menia nariadenia Komisie (EÚ) č. 321/2013, (EÚ) č. 1299/2014, (EÚ) č. 1301/2014, (EÚ) č. 1302/2014 a (EÚ) č. 1303/2014, nariadenie Komisie (EÚ) 2016/919 a vykonávacie rozhodnutie Komisie 2011/665/EÚ, pokiaľ ide o zosúladenie so smernicou Európskeho parlamentu a Rady (EÚ) 2016/797 a vykonávanie špecifických cieľov stanovených v delegovanom rozhodnutí Komisie (EÚ) 2017/1474 (Ú. v. EÚ L 139 I, 27.5.2019, s. 108).
