31992L0069

DIRECTIVA 92/69/CEE A COMISIEI

din 31 iulie 1992

de efectuare a celei de a șaptesprezecea adaptări la progresul tehnic a Directivei 67/548/CEE a Consiliului privind apropierea actelor cu putere de lege și a actelor administrative referitoare la clasificarea, ambalarea și etichetarea substanțelor periculoase

COMISIA COMUNITĂȚILOR EUROPENE,

având în vedere Tratatul de instituire a Comunității Economice Europene,

având în vedere Directiva 67/548/CEE a Consiliului din 27 iunie 1967 privind apropierea actelor cu putere de lege și a actelor administrative referitoare la clasificarea, ambalarea și etichetarea substanțelor periculoase (1), astfel cum a fost modificată ultima dată prin Directiva 92/32/CEE a Comisiei (2) și, în special, articolele 28 și 29;

întrucât articolul 3 alineatul (1) din Directiva 67/548/CEE și articolul 3 din Directiva 88/379/CEE a Consiliului din 7 iunie 1988 privind apropierea actelor cu putere de lege și a actelor administrative referitoare la clasificarea, ambalarea și etichetarea preparatelor periculoase (3), astfel cum a fost modificată ultima dată prin Directiva 90/492/CEE a Comisiei (4), prevede ca determinarea proprietăților fizico-chimice, a toxicității și ecotoxicității substanțelor și preparatelor să se realizeze în conformitate cu metodele specificate în anexa V la Directiva 67/548/CEE;

întrucât textul anexei V la Directiva 67/548/CEE este publicat în prezent în două părți, și anume anexa la Directiva 84/449/CEE a Comisiei (5) și anexa la Directiva 88/302/CEE a Comisiei (6);

întrucât, pentru a ține seama de progresul tehnic, este necesară și revizuirea metodelor de încercare menționate în anexa la Directiva 84/449/CEE a Comisiei;

întrucât, pentru a ține seama de progresul tehnic, este necesară și revizuirea metodei de încercare pentru testul de inhibiție a creșterii algelor care se găsește în prezent în anexa la Directiva 88/302/CEE a Comisiei și este necesar, cu această ocazie, transferarea metodei de încercare menționate la anexa la Directiva 84/449/CEE;

întrucât, conform Directivei 86/609/CEE a Consiliului privind apropierea actelor cu putere de lege și a actelor administrative referitoare la protecția animalelor utilizate în scopuri experimentale (7), se impune reducerea la minimum a numărului de animale utilizate în scopuri experimentale;

întrucât dispozițiile prezentei directive sunt conforme cu avizul Comitetului pentru adaptarea la progresul tehnic a directivelor privind eliminarea barierelor tehnice din calea comerțului cu substanțe și preparate periculoase,

ADOPTĂ PREZENTA DIRECTIVĂ:

Articolul 1

Anexa la Directiva 84/449/CEE se înlocuiește cu anexa la prezenta directivă.

Articolul 2

Metoda de încercare pentru testul de inhibiție a creșterii algelor descrisă în anexa la Directiva 88/302/CEE se elimină.

Articolul 3

Statele membre adoptă și pun în aplicare actele cu putere de lege și actele administrative necesare pentru a se conforma prezentei directive până la 30 octombrie 1993. Statele membre informează de îndată Comisia cu privire la aceasta.

Atunci când statele membre adoptă aceste dispoziții, ele cuprind o trimitere la prezenta directivă sau sunt însoțite de o asemenea trimitere la data publicării lor oficiale.

Statele membre adoptă modalitatea de efectuare a acestei trimiteri.

Articolul 4

Prezenta directivă se adresează statelor membre.

(1)  JO 196, 16.8.1967, p. 1.

(2)  JO L 154, 5.6.1992, p. 1.

(3)  JO L 187, 16.7.1988, p. 14.

(4)  JO L 275, 5.10.1990, p. 35.

(5)  JO L 251, 19.9.1984, p. 1.

(6)  JO L 133, 30.5.1988, p. 1 și JO L 136, 2.6.1988, p. 20.

(7)  JO L 358, 18.12.1986, p. 1.

ANEXĂ

Anexa la Directiva 92/69/CEE a Comisiei din 31 iulie 1992 de efectuare a celei de-a șaptesprezecea adaptări la progresul tehnic a Directivei 67/548/CEE a Consiliului privind apropierea actelor cu putere de lege și a actelor administrative referitoare la clasificarea, ambalarea și etichetarea substanțelor periculoase (1)

CUPRINS

INTRODUCERE

INTRODUCERE

Anexa stabilește metodele de testare pentru determinarea proprietăților fizico-chimice, toxicologice și ecotoxicologice enumerate în anexele VII și VIII la Directiva 79/831/CEE. Aceste metode se bazează pe cele recunoscute și recomandate de organismele internaționale competente (în special OCDE).

În cazurile în care nu au fost disponibile asemenea metode, au fost adoptate norme naționale sau metode științifice unanim recunoscute. În general, testele se realizează cu substanța definită în directivă. Se acordă atenție posibilei influențe a impurităților asupra rezultatelor testelor.

Atunci când metodele din prezenta anexă sunt necorespunzătoare pentru studierea unei anumite proprietăți, declarantul trebuie să justifice metoda alternativă folosită.

Testele și studiile pe animale trebuie realizate conform reglementărilor naționale și trebuie să ia în considerare principiile umanitare și progresele internaționale în domeniul bunăstării animalelor.

Dintre metodele de testare echivalente se alege metoda care folosește cel mai mic număr de animale.

PARTEA A: METODE DE DETERMINARE A PROPRIETĂȚILOR FIZICO-CHIMICE

A.1.   PUNCTUL DE TOPIRE/CONGELARE

1.   METODĂ

Majoritatea metodelor descrise se bazează pe orientările OCDE privind testele (1). Principiile fundamentale sunt descrise în referințele bibliografice (2) și (3).

1.1.   INTRODUCERE

Metodele și dispozitivele descrise se aplică pentru determinarea punctului de topire a substanțelor, oricare ar fi gradul de puritate al acestora.

Alegerea metodei depinde de natura substanței de testat. În consecință, factorul limitativ depinde direct de calitatea substanței de a fi ușor pulverizabilă, greu pulverizabilă sau nepulverizabilă.

Pentru anumite substanțe, este preferabil să se determine punctul de congelare sau de solidificare. Acesta este motivul pentru care normele acestor determinări figurează și în prezenta metodă.

Atunci când, datorită proprietăților specifice ale substanței, nici un parametru nu poate fi măsurat într-un mod satisfăcător, se poate determina punctul de curgere.

1.2.   DEFINIȚII ȘI UNITĂȚI

Punctul de topire se definește ca temperatura la care are loc tranziția de fază din stare solidă în stare lichidă, la presiunea atmosferică, temperatură care în mod ideal corespunde temperaturii de congelare.

Deoarece în cazul multor substanțe tranziția de fază are loc într-un anumit interval de temperatură, aceasta este deseori descrisă ca interval de topire.

Transformarea unităților de măsură (K în °C)

t = T – 273,15

t: temperatura Celsius, grade Celsius (°C)

T: temperatura termodinamică, kelvin (K)

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu este necesar să se folosească substanțe de referință de fiecare dată când se studiază o substanță nouă. Acestea trebuie să servească în special la verificarea periodică a acurateței metodei și să permită comparația cu rezultatele obținute prin alte metode.

Câteva substanțe mamă sunt enumerate în referințele bibliografice (4).

1.4.   PRINCIPIUL METODEI DE TESTARE

Se determină temperatura (intervalul de temperatură) la care are loc tranziția de fază din starea solidă în starea lichidă. În practică, se determină temperaturile fazei inițiale de topire/congelare și finale de topire/congelare în timpul încălzirii/răcirii unei mostre de substanță la presiunea atmosferică. Sunt descrise cinci tipuri de metode, și anume: metoda capilară, metoda blocului fierbinte, determinarea punctului de congelare, metoda analizei termice și determinarea punctului de curgere (pentru uleiurile din petrol).

În anumite cazuri, poate fi mai ușor să se măsoare punctul de congelare în locul punctului de topire.

1.4.1.   Metoda tubului capilar

1.4.1.1.   Dispozitiv cu baie de lichid

Se introduce o cantitate mică de substanță pulverizată fin într-un tub capilar și se tasează cu atenție. Se încălzește tubul în același timp cu un termometru și pe parcursul operației se reglează creșterea temperaturii cu puțin sub 1 K pe minut. Se înregistrează temperaturile la început și la sfârșit de topire.

1.4.1.2.   Dispozitiv prevăzut cu bloc metalic fierbinte

Metoda este aceeași cu cea descrisă la punctul 1.4.1.1, cu diferența că tubul capilar și termometrul sunt plasate într-un bloc de metal încălzit și observate prin orificii practicate în acest bloc.

1.4.1.3.   Detecție fotoelectrică

Eșantionul conținut în tubul capilar se încălzește automat într-un cilindru metalic. Printr-un orificiu practicat în acest cilindru se trimite un fascicul de lumină prin substanța de testat către o celulă fotoelectrică etalonată cu precizie. În momentul topirii, proprietățile optice ale majorității substanțelor se modifică, în sensul că din opace devin transparente. Astfel, intensitatea luminii care atinge celula fotoelectrică crește și trimite un semnal de oprire indicatorului digital care înregistrează temperatura termometrului cu rezistență de platină plasat în incinta de încălzire. Această metodă nu se poate aplica anumitor substanțe puternic colorate.

1.4.2.   Metode cu suprafață încălzită

1.4.2.1.   Metoda bancului de încălzire Kofler

Bancul de încălzire Kofler este compus din două piese cu conductivitate termică diferită care se încălzesc electric. Bancul este construit astfel încât gradientul de temperatură să fie aproape linear pe toată lungimea. Temperatura acestui banc de încălzire poate fi determinată de la 283 la 573 K datorită unui dispozitiv de citire a temperaturii format dintr-un cursor cu ac indicator și o riglă gradată concepute special pentru bancul în cauză. Pentru a determina un punct de topire, este suficientă depunerea unui strat fin de substanță direct pe suprafața bancului. În câtva secunde se formează o linie fină de diviziune între faza fluidă și faza solidă. Temperatura la linia de diviziune se citește plasând acul indicator în dreptul acesteia.

1.4.2.2.   Microscop pentru determinarea punctului de topire

Pentru determinarea punctelor de topire cu cantități foarte mici de substanță se folosesc câteva tipuri de microscoape optice cu încălzire. Temperatura se măsoară în general cu ajutorul unui termocuplu sensibil, dar și cu ajutorul unui termometru cu mercur. Dispozitivul tip pentru determinarea punctului de topire prin microscopie optică la cald este format dintr-o incintă cu încălzire, care conține o placă de metal deasupra căreia se pune eșantionul, deja așezat pe o lamă transparentă. În centrul plăcii metalice există un orificiu care permite trecerea luminii provenite din oglinda de iluminare a microscopului. În timpul utilizării, incinta se închide cu ajutorul unei plăci de sticlă pentru a împiedica circulația aerului în câmpul de lucru.

Încălzirea eșantionului se reglează cu ajutorul unui reostat. Pentru măsurători foarte precise la substanțele anizotrope optic se poate folosi lumina polarizată.

1.4.2.3.   Metoda meniscului

Această metodă se aplică în special poliamidelor.

Se determină temperatura la care se observă cu ochiul liber deplasarea unui menisc de ulei de silicon, prins între o suprafață caldă și o lamelă plasată peste eșantionul de poliamidă de testat.

1.4.3.   Metoda de determinare a punctului de congelare

Se introduce eșantionul într-o eprubetă specială și se așează într-un aparat care permite determinarea punctului de congelare. Se agită ușor eprubeta pe parcursul răcirii, iar temperatura este măsurată la intervale adecvate. Din momentul în care temperatura rămâne constantă la câteva citiri, valoarea acesteia este considerată punct de congelare (după corecția termometrică).

Trebuie evitată răcirea forțată prin menținerea echilibrului între faza solidă și cea lichidă.

1.4.4.   Analiza termică

1.4.4.1.   Analiza termică diferențială (DTA)

Această tehnică înregistrează diferența de temperatură dintre eșantion și un material de referință, în funcție de temperatură, atunci când substanța și materialul de referință sunt supuse aceluiași regim termic controlat. Atunci când eșantionul suferă o transformare ce presupune o modificare de entalpie, acea modificare este indicată prin îndepărtarea endotermă (topire) sau exotermă (congelare) de linia de referință a temperaturii.

1.4.4.2.   Calorimetrie diferențială (DSC)

Această tehnică înregistrează diferența dintre cantitățile de energie absorbite de eșantion și un material de referință în funcție de timp, atunci când eșantionul și materialul de referință sunt supuse aceluiași regim de temperatură controlată. Această energie reprezintă energia necesară pentru ca diferența de temperatură dintre substanță și materialul de referință să devină nulă. Atunci când eșantionul suferă o transformare care implică o modificare de entalpie, acea modificare este indicată prin îndepărtarea endotermă (topire) sau exotermă (congelare) de la linia de referință a fluxului termic.

1.4.5.   Punctul de curgere

Această metodă a fost elaborată pentru a fi folosită în cazul uleiurilor din petrol și se utilizează în cazul substanțelor uleioase cu temperaturi de topire scăzute.

După o încălzire preliminară, eșantionul se răcește cu o viteză specifică și se examinează din punct de vedere al caracteristicilor de curgere la intervale de 3 K. Cea mai scăzută temperatură la care se mai observă o deplasare a substanței se înregistrează ca punct de curgere.

1.5.   CRITERII DE CALITATE

Aplicabilitatea și acuratețea diferitelor metode folosite pentru determinarea punctului de topire/intervalului de topire sunt prezentate în următorul tabel:

TABEL: APLICABILITATEA METODELOR

A. Metode capilare

B. Metoda cu suprafață încălzită și metoda punctului de congelare

C. Metode de analiză termică

D. Punct de curgere

1.6.   DESCRIEREA METODELOR

Modurile de operare corespunzătoare aproape tuturor metodelor de testare au fost descrise în standardele internaționale și naționale (a se vedea apendicele 1).

1.6.1.   Metode cu tub capilar

Atunci când sunt supuse unei creșteri de temperatură, substanțele fin pulverizate prezintă de regulă stadiile de topire prezentate în figura 1.

Figura 1

În timpul determinării punctului de topire se înregistrează temperaturile corespunzătoare primului și ultimului stadiu al procesului.

1.6.1.1.   Instalație pentru determinarea punctului de topire cu baie de lichid

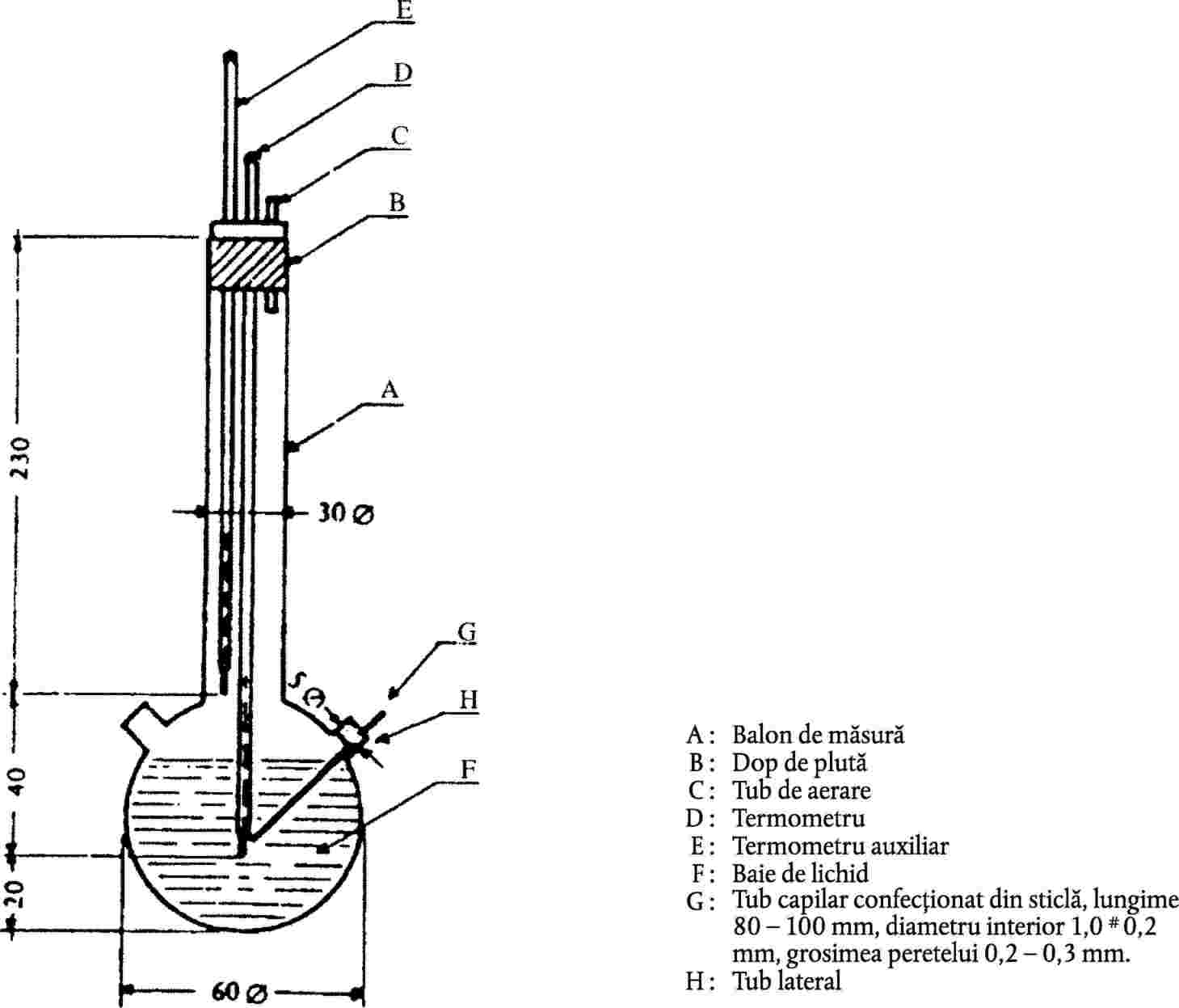

Figura 2 descrie un tip de aparat standardizat, confecționat din sticlă (JIS K 0064). Toate specificațiile sunt exprimate în milimetri.

Figura 2

Baia de lichid:

Lichidul care se folosește se alege în funcție de punctul de topire care urmează să fie determinat, de exemplu parafină lichidă pentru punctele de topire care nu depășesc 473 K, ulei de silicon pentru punctele de topire care nu depășesc 573 K.

Se poate folosi un amestec din trei părți de acid sulfuric și două părți de sulfat de potasiu (în proporție masică) pentru punctele de topire care depășesc 523K.

Termometrul:

Pot fi folosite numai acele termometre care îndeplinesc cerințele următoarelor standarde sau ale standardelor echivalente:

ASTM E 1-71, DIN 12770, JIS K 8001.

Mod de operare

Substanța uscată se pulverizează fin într-un mojar și se introduce într-un tub capilar, închis la un capăt, astfel încât înălțimea de umplere să fie de aproximativ 3 mm după ce substanța a fost compactată. Pentru a obține un eșantion uniform compactat, tubul capilar trebuie să fie lăsat să cadă de la o înălțime de aproximativ 700 mm, printr-un tub de sticlă vertical pe o sticlă de ceas.

Tubul capilar plin este plasat în baie astfel încât partea centrală a rezervorului de mercur al termometrului să fie în contact cu partea tubului capilar în care este amplasat eșantionul. De obicei, tubul capilar se introduce în baie la aproximativ 10 K sub punctul de topire.

Lichidul băii se încălzește astfel încât creșterea temperaturii să fie de 3 K/min. Lichidul trebuie agitat. La aproximativ 10 K sub temperatura presupusă de topire, viteza de creștere a temperaturii se stabilește la maximum 1 K pe minut.

Calcul:

Calculul punctului de topire este redat mai jos:

unde:

1.6.1.2.   Dispozitive cu bloc metalic pentru măsurarea punctului de topire

Aparatură:

Aparatul cuprinde:

Termometru

A se vedea standardele menționate la 1.6.1.1. Se pot folosi, de asemenea, elemente termoelectrice de precizie echivalentă.

Figura 3

1.6.1.3.   Detecție fotoelectrică

Aparatură și mod de operare

Aparatul este format dintr-o incintă metalică prevăzută cu un sistem de încălzire automatizat. Se umplu trei tuburi capilare după cum s-a indicat la punctul 1.6.1.1 și se p

Pentru calibrarea aparatului se folosesc mai multe creșteri liniare de temperatură, iar creșterea de temperatură convenabilă este reglată electric la o viteză constantă și liniară, preselectată. Înregistratoarele indică temperatura reală a cuptorului și temperatura substanței în tuburile capilare.

1.6.2.   Metodele suprafeței încălzite

1.6.2.1.   Bancul de încălzire Kofler

A se vedea apendicele.

1.6.2.2.   Microscopul pentru determinarea punctului de topire

A se vedea apendicele.

1.6.2.3.   Metoda meniscului (poliamide)

A se vedea apendicele.

În jurul punctului de topire, creșterea temperaturii trebuie să fie mai mică de 1 K pe minut.

1.6.3.   Metode pentru determinarea punctului de congelare

A se vedea apendicele.

1.6.4.   Analiza termică

1.6.4.1.   Analiza termică diferențială

A se vedea apendicele.

1.6.4.2.   Calorimetria diferențială

A se vedea apendicele.

1.6.5.   Determinarea punctului de curgere

A se vedea apendicele.

2.   DATE

În unele cazuri se impune corecția termometrică.

3.   RAPORT

Raportul de testare trebuie să conțină, dacă este posibil, informațiile următoare:

Punctul de topire indicat în raport este media a cel puțin două măsurători care se găsesc în intervalul de precizie estimat (a se vedea tabelele).

Dacă diferența dintre temperatura din stadiul inițial și cea din stadiul final al topirii se află în limitele de precizie a metodei, temperatura de topire în stadiul final este considerată ca punct de topire; în caz contrar, se indică în raport cele două temperaturi.

Dacă substanța se descompune sau sublimează înainte de a atinge punctul de topire, se indică în raport temperatura la care s-a observat efectul.

Trebuie prezentate toate informațiile și observațiile relevante pentru interpretarea rezultatelor, în special cele cu privire la impuritățile și starea fizică a substanței.

4.   REFERINȚE BIBLIOGRAFICE

A.2.   PUNCTUL DE FIERBERE

1.   METODĂ

Majoritatea metodelor descrise se bazează pe orientările OCDE privind testele (1). Principiile fundamentale sunt prezentate în referințele bibliografice (2) și (3).

1.1.   INTRODUCERE

Metodele și aparatele descrise în continuare pot fi aplicate substanțelor lichide și celor cu punct de topire scăzut, care nu intră în reacție chimică sub punctul de fierbere (de exemplu auto-oxidare, izomerizări, degradare etc.). Metodele se aplică substanțelor lichide pure și impure.

Se acordă atenție descrierii metodelor care folosesc detecția fotoelectrică și analiza termică deoarece acestea permit determinarea nu numai a punctului de fierbere, ci și a punctului de topire. În plus, măsurările se pot efectua în mod automat.

„Metoda dinamică” are avantajul că poate fi folosită și pentru determinarea presiunii vaporilor, iar aducerea temperaturii de fierbere la condiții normale de presiune (101 325 kPa) nu este necesară, deoarece se poate menține presiunea normală pe parcursul măsurării, folosind un manometru de contact.

Observații:

Influența impurităților asupra determinării punctului de fierbere depinde în mare măsură de natura impurităților. Atunci când există în eșantion impurități volatile care ar putea afecta rezultatele, substanța se purifică.

1.2.   DEFINIȚII ȘI UNITĂȚI

Punctul de fierbere normal se definește ca temperatura la care presiunea de vapori a lichidului este 101 325 kPa.

Dacă punctul de fierbere nu se măsoară la presiune atmosferică normală, relația între temperatură și presiunea de vapori este dată de ecuația Clausius - Clapeyron:

unde:

Indicarea punctului de fierbere este însoțită de precizarea presiunii ambiante în timpul măsurătorii.

Formule de conversie:

Presiunea (unități: kPa)

Temperatura (unități: K)

t = T – 273,15

t = temperatura Celsius, exprimată în grade Celsius (°C)

T = temperatura termodinamică, exprimată în kelvini (K)

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu este necesar să se folosească substanțe de referință în toate cazurile în care se studiază o nouă substanță. Acestea trebuie în special să servească la etalonarea periodică a metodei și la comparația cu rezultatele obținute prin alte metode.

Anumite substanțe de etalonare sunt menționate în metodele enumerate în apendice.

1.4.   PRINCIPIUL METODEI DE TESTARE

Cinci metode pentru determinarea punctului de fierbere (a intervalului de fierbere) se bazează pe măsurarea temperaturii de fierbere, alte două se bazează pe analiza termică.

1.4.1.   Determinarea prin folosirea ebuliometrului

Ebuliometrele au fost create inițial pentru determinarea masei moleculare prin creșterea punctului de fierbere, dar sunt adecvate și pentru măsurarea exactă a punctului de fierbere. Un aparat foarte simplu este descris în standardul ASTM D 1120-72 (a se vedea apendicele). Lichidul se încălzește în acest aparat în condiții de echilibru la presiune atmosferică, până la fierbere.

1.4.2.   Metoda dinamică

Această metodă prevede măsurarea temperaturii de recondensare a vaporilor cu ajutorul unui termocuplu montat în reflux în timpul fierberii. În această metodă se poate modifica presiunea.

1.4.3.   Metoda distilării pentru punctul de fierbere

Această metodă prevede distilarea lichidului, măsurarea temperaturii de recondensare a vaporilor și determinarea cantității de distilat.

1.4.4.   Metoda Siwoloboff

Se încălzește un eșantion într-o eprubetă care este imersată într-o baie cu lichid încălzit. Se scufundă în eprubetă un capilar închis, care conține o bulă de aer în partea inferioară.

1.4.5.   Detecția fotoelectrică

Conform principiului Siwoloboff, măsurarea fotoelectrică automată se face folosind ascensiunea bulelor.

1.4.6.   Analiza termică diferențială

Această tehnică înregistrează diferența de temperatură dintre substanță și un material de referință în funcție de temperatură în timp ce substanța și materialul de referință sunt supuse aceluiași regim termic controlat. Atunci când eșantionul trece printr-o stare de tranziție ce presupune o variație de entalpie, această modificare este indicată prin îndepărtare endotermică (fierbere) de la linia de referință a temperaturii.

1.4.7.   Calorimetria diferențială

Această tehnică înregistrează diferența dintre cantitățile de energie absorbite de o substanță și un material de referință în funcție de timp, atunci când eșantionul și materialul de referință sunt supuse aceluiași regim de temperatură controlată. Această energie reprezintă energia necesară pentru ca diferența de temperatură dintre substanță și materialul de referință să devină nulă. Atunci când eșantionul suferă o transformare care implică o modificare de entalpie, acea modificare este indicată prin îndepărtarea endotermă (fierbere) de la linia de referință a fluxului termic.

1.5.   CRITERII DE CALITATE

Aplicabilitatea și precizia diferitelor metode folosite la determinarea temperaturii/intervalului de fierbere sunt prezentate în tabelul 1.

TABELUL 1: COMPARAREA METODELOR

1.6.   DESCRIEREA METODELOR

Modurile de operare în unele metode de testare sunt descrise în standardele naționale și internaționale (a se vedea apendicele).

1.6.1.   Ebuliometru

A se vedea apendicele.

1.6.2.   Metoda dinamică

A se vedea metoda de analiză A.4 pentru determinarea presiunii de vapori.

Se înregistrează temperatura de fierbere observată la o presiune aplicată de 101 325 kPa.

1.6.3.   Metoda distilării (intervalul de fierbere)

A se vedea apendicele.

1.6.4.   Metoda Siwoloboff

Se introduce eșantionul într-o eprubetă cu un diametru de cca. 5 milimetri și se încălzește într-un aparat care servește la determinarea punctului de topire (figura 1).

Figura 1 prezintă schema unui aparat standardizat de măsurare a punctului de topire și fierbere (JIS K 0064) (confecționat din sticlă, toate specificațiile sunt în mm).

Figura 1

Se scufundă un tub capilar (capilar de fierbere), închis la cca. 1 centimetru deasupra extremității inferioare, în eprubeta cu substanța de testat. Nivelul până la care se adaugă substanță de testat este astfel încât partea etanșată a capilarului să fie sub nivelul suprafeței lichidului. Eprubeta se atașează la termometru cu o bandă de cauciuc sau se fixează cu un suport de partea laterală (a se vedea figura 2).

Lichidul din baie se alege în funcție de punctul de fierbere. La temperaturi de până la 573 K se folosește uleiul de silicon. Parafina lichidă se poate folosi numai până la 473 K. Încălzirea băii de lichid se reglează pentru început la o creștere de temperatură de 3 K/min. Lichidul din baie trebuie agitat. La aproximativ 10 K sub punctul de fierbere presupus, încălzirea se reduce astfel încât viteza de creștere a temperaturii să fie mai mică de 1 K/min. Atunci când se apropie de punctul de fierbere, bulele încep să se ridice rapid din capilar.

Punctul de fierbere este acea temperatură la care, în cazul unei răciri momentane, șiragul de bule se întrerupe, iar fluidul începe brusc să se ridice în capilar. Temperatura citită în acel moment pe termometru indică punctul de fierbere al substanței.

În metoda modificată (a se vedea figura 3), punctul de fierbere se determină într-un tub capilar de măsurat la punctul de topire. Extremitatea inferioară a acestuia se prelungește cu un vârf cu o lungime de aproximativ 2 cm (a) în interiorul căruia se aspiră o cantitate mică de substanță de testat. Se etanșează vârful prin încălzire, captându-se o bulă mică de aer în interior. În timpul încălzirii, în aparatul de măsurat punctul de topire (b), bula de aer se dilată. Punctul de fierbere corespunde temperaturii la care eșantionul de substanță atinge nivelul suprafeței lichidului din baie (c).

1.6.5.   Detecția fotoelectrică

Se încălzește un eșantion din substanța de testat într-un tub capilar așezat în interiorul unui bloc metalic de încălzire.

Prin orificiile practicate în bloc, un fascicul de lumină este trimis prin substanță către o celulă fotoelectrică calibrată cu precizie.

În timp ce crește temperatura eșantionului, bule de aer individuale încep să se ridice din tubul capilar. Când punctul de fierbere este atins, numărul de bule crește substanțial. Modificarea intensității luminoase care urmează este înregistrată de către celulă, care trimite un semnal de oprire indicatorului de temperatură, respectiv un termometru cu rezistență de platină plasat în interiorul blocului.

Această metodă este deosebit de utilă deoarece permite efectuarea unor determinări sub nivelul temperaturii ambiante până la 253,15 K (–20 °C), fără nici o modificare a aparatului. Este necesar doar ca aparatul să fie așezat într-o baie de răcire.

1.6.6.   Analize termice

1.6.6.1.   Analiza termică diferențială

A se vedea apendicele.

1.6.6.2.   Calorimetria diferențială

A se vedea apendicele.

2.   DATE

Pentru diferențe mici față de presiunea normală (maximum ± 5 kPa) punctul de fierbere se poate corecta (Tn) cu ajutorul ecuației Sidney-Young:

unde:

Pentru numeroase substanțe, factorii de corecție a temperaturii fT și ecuațiile pentru aproximarea acestora figurează în standardele naționale și internaționale mai sus menționate.

De exemplu, metoda DIN 53171 menționează următoarele corecții aproximative pentru solvenți conținuți în vopsele.

TABELUL 2: TEMPERATURA - FACTORI DE CORECȚIE fT

3.   RAPORT

Raportul de testare trebuie să conțină, dacă este posibil, informațiile următoare:

Punctul de fierbere indicat în raport este media a cel puțin două măsurători care se găsesc în intervalul de precizie estimat (a se vedea tabelul 1).

Se prezintă punctele de fierbere măsurate și media lor, iar presiunea (presiunile) la care s-au făcut măsurătorile se exprimă în kPa. Este preferabil ca presiunea să fie apropiată de presiunea atmosferică normală.

Trebuie prezentate toate informațiile și observațiile relevante pentru interpretarea rezultatelor, în special cele cu privire la impurități și la starea fizică a substanței.

4.   REFERINȚE BIBLIOGRAFICE

A.3.   DENSITATEA RELATIVĂ

1.   METODĂ

Majoritatea metodelor descrise se bazează pe orientările OCDE privind testele (1). Principiile fundamentale sunt menționate în referința bibliografică (2).

1.1.   INTRODUCERE

Metodele descrise pentru determinarea densității relative sunt aplicabile substanțelor solide și lichide, fără nici o restricție cu privire la gradul de puritate. Diferitele metode care pot fi folosite sunt prezentate în tabelul 1.

1.2.   DEFINIȚII ȘI UNITĂȚI

Densitatea relativăa solidelor sau lichidelor reprezintă raportul dintre masa unui volum de substanță, determinată la 20 °C, și masa aceluiași volum de apă, determinată la 4 °C. Densitatea relativă este un număr adimensional.

Densitatea ρ a unei substanțe este raportul dintre masa acesteia m și volumul său v.

Densitatea ρ este exprimată în unități SI în kg/m3.

1.3.   SUBSTANȚE DE REFERINȚĂ (1) (3)

Nu este necesar să se folosească substanțe de referință de fiecare dată când se studiază o substanță nouă. Acestea trebuie să servească în special la verificarea periodică a acurateței metodei și să permită comparația cu rezultatele obținute prin alte metode.

1.4.   PRINCIPIUL METODELOR

Se folosesc 4 clase de metode.

1.4.1.   Metode prin flotabilitate

1.4.1.1.   Hidrometrul (pentru substanțe lichide)

Se pot obține determinări ale densității suficient de precise și de rapide cu ajutorul unor hidrometre plutitoare care permit deducerea densității unui lichid din adâncimea de imersiune indicată pe o scară gradată.

1.4.1.2.   Balanța hidrostatică (pentru substanțe lichide și solide)

Diferența dintre masa unui eșantion măsurată în aer și într-un lichid corespunzător (de exemplu apa) poate fi folosită pentru a determina densitatea acestuia.

În cazul solidelor, densitatea măsurată nu este reprezentativă decât în cazul acelui eșantion. Pentru a determina densitatea unui lichid se cântărește un corp cu volum v cunoscut, întâi în aer, apoi în lichid.

1.4.1.3.   Metoda corpului scufundat (pentru substanțe lichide) (4)

În această metodă, densitatea unui lichid este determinată ca diferența dintre rezultatele cântăririlor lichidului înainte și după imersia unui corp de volum cunoscut în acest lichid.

1.4.2.   Metode picnometrice

În cazul solidelor sau al lichidelor se pot folosi picnometre cu forme diferite, ale căror volume sunt cunoscute. Densitatea se determină pornind de la diferența de greutate între picnometrul plin și picnometrul gol, pe de o parte, și volumul cunoscut al acestuia, pe de altă parte.

1.4.3.   Picnometru de comparație cu aer (pentru solide)

Densitatea unui solid cu orice formă poate fi măsurată la temperatura camerei cu ajutorul unui picnometru de comparație cu gaz. Volumul unei substanțe în aer sau în gaz inert se măsoară într-un cilindru gradat, cu volum variabil calibrat. Pentru determinarea densității, după măsurarea volumului se măsoară și masa solidului.

1.4.4.   Densimetru oscilant (5) (6) (7)

Densitatea unui lichid se poate măsura cu densimetrul oscilant. Un oscilator mecanic în formă de U vibrează cu o frecvență de rezonanță care depinde de masa sa. Introducerea unui eșantion de substanță modifică frecvența de rezonanță a oscilatorului. Acesta trebuie etalonat cu ajutorul a două substanțe ale căror densități se cunosc. Substanțele se aleg astfel încât densitățile acestora să acopere intervalul de măsură.

1.5.   CRITERII DE CALITATE

Aplicabilitatea diferitelor metode folosite pentru determinarea densității relative este prezentată în tabel.

1.6.   DESCRIEREA METODELOR

Standardele menționate ca exemple, care se pot consulta pentru mai multe detalii tehnice, sunt enumerate în apendice.

Testele se efectuează la o temperatură de 20 °C și trebuie să cuprindă cel puțin două măsurători.

2.   DATE

A se vedea standardele.

3.   RAPORT

Raportul de testare trebuie să conțină, dacă este posibil, informațiile următoare:

Densitatea relativăse indică în conformitate cu definiția de la punctul 1.2, împreună cu starea fizică a substanței.

Trebuie prezentate toate informațiile și observațiile relevante pentru interpretarea rezultatelor, în special cele cu privire la impuritățile și starea fizică a substanței.

TABEL: APLICABILITATEA METODELOR

4.   REFERINȚE BIBLIOGRAFICE

A.4.   PRESIUNEA DE VAPORI

1.   METODĂ

Majoritatea metodelor descrise se bazează pe orientările OCDE privind testele (1). Principiile fundamentale sunt menționate în referințele bibliografice (2) și (3).

1.1.   INTRODUCERE

Este util să existe informații preliminare privind structura, punctul de topire și punctul de fierbere ale substanței pentru care se efectuează determinarea.

Nu există o metodă de măsurare aplicabilă întregului interval de presiuni de vapori. În consecință, se recomandă folosirea mai multor metode pentru măsurarea presiunii de vapori de la < 10-4 la 105 Pa.

În general, impuritățile afectează presiunea de vapori, într-o măsură care depinde în mare parte de natura impurității.

Dacă eșantionul prezintă impurități volatile care ar putea afecta rezultatul, substanța se purifică. Menționarea presiunii de vapori a materialul inițial se poate dovedi adecvată.

Unele dintre metodele descrise aici folosesc aparate cu părți metalice; acest aspect trebuie avut în vedere la testarea substanțelor corozive.

1.2.   DEFINIȚII ȘI UNITĂȚI

Presiunea de vapori a unei substanțe este definită ca presiunea de saturație la suprafața de contact cu aerul a unei substanțe solide sau lichide. La echilibru termodinamic, presiunea de vapori a unei substanțe pure este o funcție numai de temperatură.

Unitatea SI de presiune care trebuie folosită este pascalul (Pa).

Unitățile alternative folosite de-a lungul timpului, împreună cu factorii lor de conversie sunt:

Unitatea de măsură folosită în Sistemul Internațional (SI) pentru temperatură este kelvinul (K).

Constanta molară universală a gazelor R este 8,314 J mol-1 K-1.

Presiunea de vapori ca funcție de temperatură este descrisă de ecuația Clausius - Clapeyron:

unde:

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu este necesar să se folosească substanțe de referință în toate cazurile în care se studiază o nouă substanță. Acestea trebuie în special să servească la etalonarea periodică a metodei și la comparația cu rezultatele obținute prin alte metode.

1.4.   PRINCIPIUL METODELOR DE TESTARE

Pentru determinarea presiunii de vapori, sunt propuse șapte metode diferite care trebuie aplicate pe diferite intervale de presiuni de vapori. Pentru fiecare metodă, presiunea de vapori este determinată la diferite temperaturi. Într-un interval limitat de temperaturi, logaritmul presiunii de vapori a unei substanțe pure este o funcție lineară a inversului temperaturii.

1.4.1.   Metodă dinamică

Metoda dinamică se bazează pe măsurarea temperaturii de fierbere care corespunde unei presiuni specificate.

Intervalul recomandat:

103 până la 105 Pa.

Metodă este recomandată și pentru determinarea punctului normal de fierbere și este utilă în acest sens pentru temperaturi sub 600 K.

1.4.2.   Metoda statică

Prin procedeul static, presiunea vaporilor care se stabilește într-un sistem închis în echilibru termodinamic este determinată la o temperatură specificată. Metoda este adecvată solidelor și lichidelor care conțin unul sau mai mulți componenți.

Intervalul recomandat:

10 până la105 Pa.

Această metodă poate să fie folosită și în intervalul de la 1 la 10 Pa, cu condiția să fie aplicată atent.

1.4.3.   Izoteniscop

Această metodă standardizată este tot o metodă statică, dar este în general nepotrivită pentru sistemele multicomponent. Informații suplimentare sunt disponibile în ASTM metoda D-2879-86.

Intervalul recomandat:

de la 100 la 105 Pa.

1.4.4.   Metoda prin efuziune: Balanța pentru presiune de vapori

Cantitatea de substanță care iese dintr-o celulă în unitatea de timp printr-o deschidere de dimensiuni cunoscute se determină sub vid, astfel încât cantitatea de substanță pe retur să fie neglijabilă (de exemplu, prin măsurarea impulsului imprimat unei balanțe sensibile printr-un jet de vapori sau prin măsurarea pierderilor de masă).

Intervalul recomandat:

10-3 până la1 Pa.

1.4.5.   Metoda prin efuziune: prin pierderea de masă sau prin captarea vaporizatului

Metoda se bazează pe estimarea cantității de substanță analizate care se elimină în unitatea de timp dintr-o celulă Knudsen (4) sub formă de vapori, printr-un orificiu foarte mic, în condiții de vid avansat. Cantitatea de vapori degajată se poate calcula fie prin determinarea pierderii de masă a celulei, fie prin condensarea vaporilor la temperatură joasă și determinarea cantității de substanță volatilizată prin analiză cromatografică. Presiunea de vapori se calculează prin aplicarea relației Hertz - Knudsen.

Intervalul recomandat:

10-3 până la1 Pa.

1.4.6.   Metoda gazului saturat

Un curent de gaz purtător inert este trecut peste o substanță astfel încât să fie saturat cu vapori. Cantitatea de material transportat de o cantitate cunoscută de gaz purtător este măsurabilă fie prin colectare cu barbotare în lichid, fie printr-o tehnică analitică în flux. Aceasta este apoi folosită la calcularea presiunii de vapori la o temperatură dată.

Intervalul recomandat:

10-4 până la1 Pa.

Această metodă mai poate fi folosită în intervalul 1 până la10 Pa, cu condiția să fie aplicată atent.

1.4.7.   Metoda rotorului

Într-un rotor etalon, elementul concret de măsurare este un rulment mic din oțel, suspendat într-un câmp magnetic, care se rotește cu viteză mare. Presiunea gazului este calculată din încetinirea mișcării bilei de oțel, care este dependentă de presiune.

Intervalul recomandat:

10-4 până la0,5 Pa.

1.5   CRITERII DE CALITATE

Diferitele metode de determinare a presiunii de vapori sunt comparate în tabelul de mai jos cu privire la aplicabilitate, repetabilitate, reproductibilitate, interval de măsurare, standarde existente.

CRITERII DE CALITATE

1.6.   DESCRIEREA METODELOR

1.6.1.   Metoda măsurătorii dinamice

1.6.1.1.   Aparatură

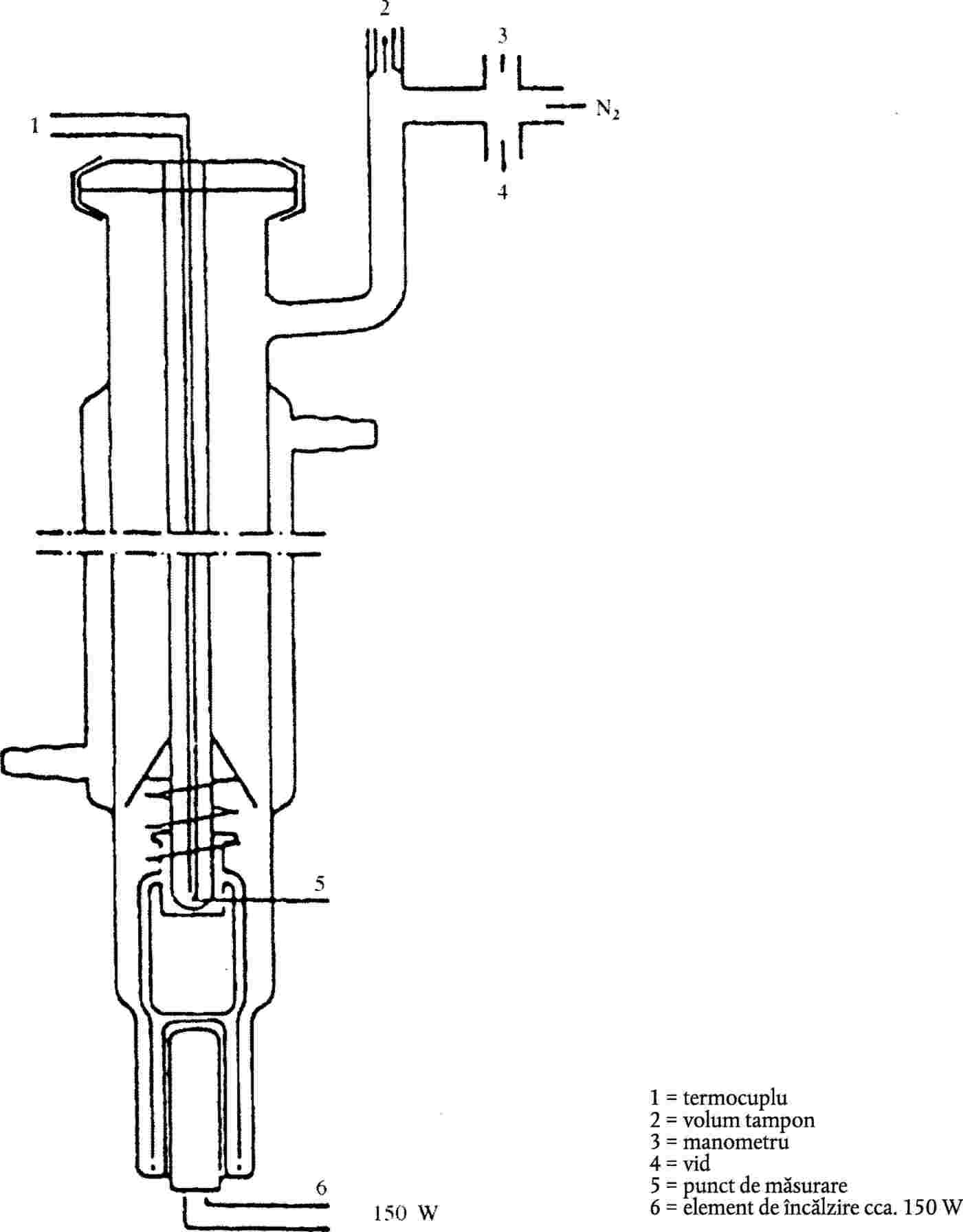

Aparatul de măsură constă de obicei dintr-un vas de fierbere cu vas de răcire atașat, din sticlă sau metal (figura 1), echipament de măsurare a temperaturii și echipament de reglare și măsurare a presiunii. Aparatul de măsură tipic prezentat în desen este confecționat din sticlă termorezistentă și compus din 5 părți.

Tubul mare, cu pereți parțial dubli, constă dintr-o garnitură rodată, un agent de răcire, un vas de răcire și un racord de intrare.

Cilindrul de sticlă, prevăzut cu „pompă” Cottrell, este montat în zona de fierbere a tubului și are o suprafață rugoasă, de sticlă pisată, pentru a evita vaporizarea locală cu fierbere violentă.

Temperatura se măsoară cu un senzor de temperatură corespunzător (de exemplu termometru cu rezistență, termocuplu de manta) imersat în aparat la punctul de măsurare (nr. 5, figura 1) printr-un orificiu de admisie corespunzător (de exemplu printr-un dop rodat).

Se fac legăturile necesare la echipamentul de măsură și reglare a presiunii.

Rezervorul bulbiform, care acționează ca un volum-tampon, se conectează la aparatul de măsură prin intermediul unui tub capilar.

Vasul de fierbere se încălzește cu un element de încălzire (de exemplu un cartuș caloric) montat în aparatul de sticlă pe la partea interioară. Alimentarea cu curent electric pentru încălzire este fixată și reglată cu ajutorul termocuplului.

Vidul necesar, cuprins între 102 Pa și aproximativ 105 Pa, este realizat cu ajutorul unei pompe de vid.

Dozarea aerului sau a azotului pentru reglarea presiunii (interval de măsurare aproximativ 102 – 105 Pa) și ventilație se face printr-o valvă adecvată.

Presiunea se măsoară la manometru.

1.6.1.2.   Metodă de măsurare

Se măsoară presiunea de vapori determinându-se punctul de fierbere al eșantionului la diferite presiuni specificate între aproximativ 103și 105 Pa. O temperatură de fierbere stabilă la presiune constantă arată că punctul de fierbere a fost atins. Metoda nu poate fi folosită în cazul substanțelor care spumează.

Substanța se pune într-o coloană curată și uscată. Pot să apară probleme în cazul solidelor care nu sunt sub formă de pulbere, dar în unele cazuri acestea se pot rezolva încălzind agentul de răcire din mantaua de răcire. După umplere, aparatul se închide la flanșă și substanța se degazează. Se stabilește cea mai joasă dintre presiunile dorite și se începe încălzirea. În același timp, senzorul de temperatură se conectează la contor.

Echilibrul este atins atunci când se înregistrează o temperatură de fierbere constantă la presiune constantă. Trebuie evitat fenomenul de vaporizare locală cu fierbere violentă. În plus, în vasul de răcire condensarea trebuie să fie completă. Când se determină presiunea de vapori a solidelor cu punct de topire scăzut, trebuie evitată blocarea condensatorului.

După înregistrarea acestui punct de echilibru se stabilește o presiune mai ridicată. Procesul se continuă în același fel până când se atinge o presiune de 105 Pa (cca. 5 până la 10 măsurători în total). Pentru verificare, aceleași puncte de echilibru trebuie să se regăsească la descreșterea presiunii.

1.6.2.   Măsurători statice

1.6.2.1.   Aparatură

Aparatura cuprinde un vas de probe, un sistem de încălzire și răcire pentru a regla și măsura temperatura eșantionului. Aparatura include, de asemenea, instrumente de reglare și măsurare a presiunii. Figurile 2a și 2b ilustrează principiile de bază ale sistemului.

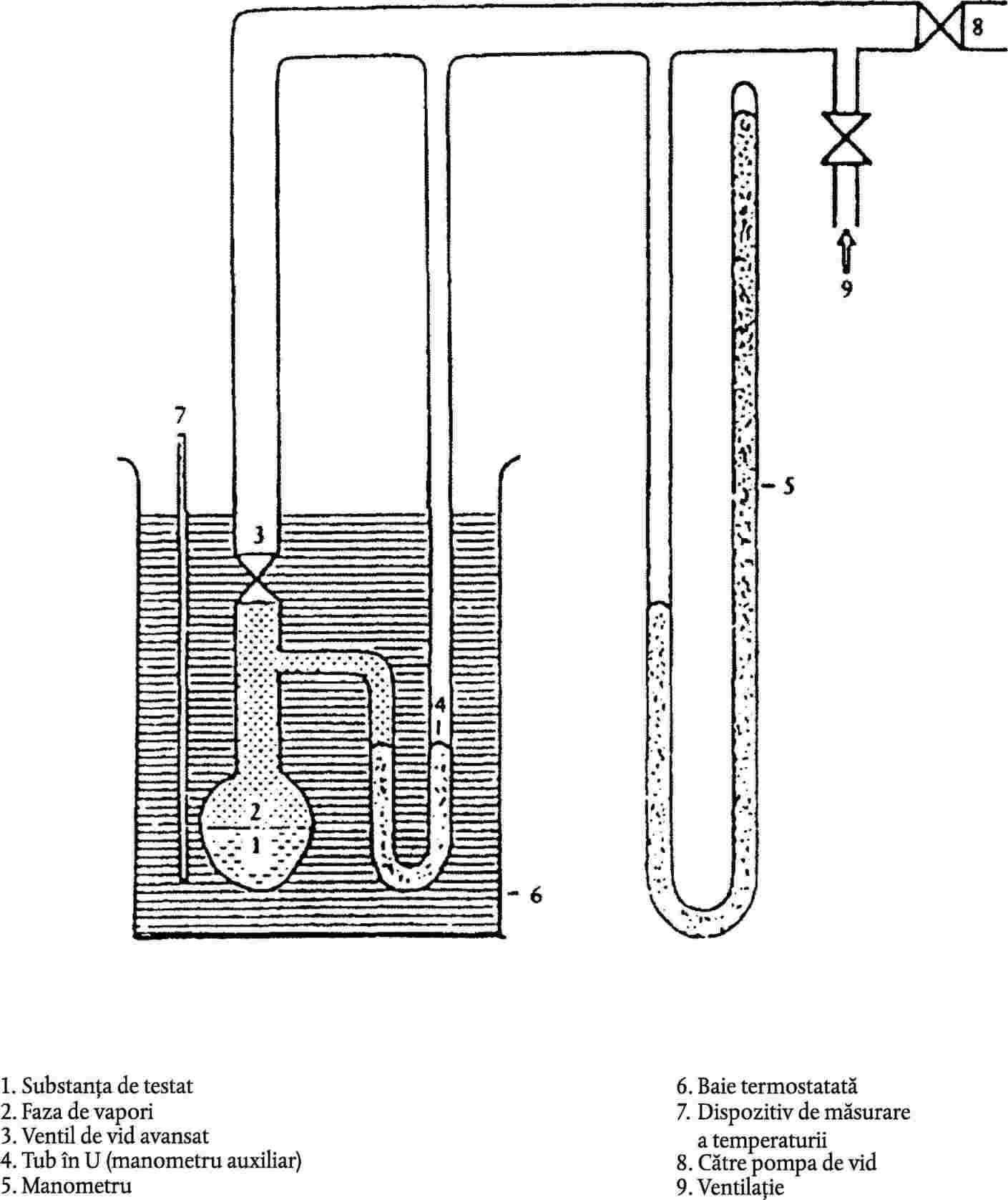

Vasul cu eșantion (figura 2a) este conectat pe o parte la un ventil de vid avansat. Pe partea cealaltă se atașează un tub în formă de U cu un lichid manometric adecvat, formând un manometru auxiliar. Un capăt al tubului în formă de U este racordat la tubul ce face legătura cu pompa de vid, cilindrul cu azot sau ventilul de aerisire, și la manometru.

În locul tubului în formă de U se poate folosi un regulator de presiune cu manometru (figura 2b).

Pentru a regla temperatura eșantionului, vasul împreună cu ventilul și tubul în formă de U (sau manometru) este plasat într-o baie păstrată la o temperatură constantă de ± 0,2 K. Măsurarea temperaturii se face pe peretele exterior al vasului ce conține eșantionul sau chiar în vas.

Pentru golirea aparatului se folosește o pompă de vid cu separator de răcire în amonte.

În metoda 2a presiunea de vapori a substanței este măsurată indirect folosind un indicator de zero. Aceasta ține seama de faptul că densitatea fluidului din manometrul auxiliar se modifică dacă temperatura variază mult.

Următoarele fluide sunt potrivite ca indicatori de zero pentru manometrul auxiliar, în funcție de intervalul de presiune și de comportarea chimică a substanțelor: uleiurile de silicon, ftalații. Substanța de testat nu trebuie să se dizolve perceptibil sau să reacționeze cu fluidul din manometrul auxiliar.

Pentru manometru, mercurul poate fi utilizat în intervalul de presiune de la normală până la 102 Pa, pe când uleiurile de silicon și ftalații se folosesc sub 102 Pa până la 10 Pa. Manometrele cu membrană rezistente la temperatură pot fi folosite chiar sub 10-1 Pa. Există și tipuri de aparate de măsurare a presiunii utilizabile sub 102 Pa.

1.6.2.2.   Metoda de măsurare

Înainte de măsurare, toate componentele aparaturii prezentate în figura 2 trebuie să fie curățate și uscate perfect.

Pentru metoda 2a, se umple vasul în formă de U cu lichidul ales, care trebuie să fie degazat la o temperatură ridicată înainte de a se face citirile.

Substanța de testat se introduce în aparat, care este apoi închis, și temperatura se reduce suficient pentru degazare. Temperatura trebuie să fie suficient de scăzută pentru a asigura aspirarea aerului, dar în cazul sistemelor multicomponent trebuie să nu altereze compoziția materialului. Dacă este necesar, echilibrul poate fi stabilit mai rapid prin agitare.

Eșantionul poate fi suprarăcit, de exemplu cu azot lichid (evitând condensarea aerului sau a fluidului pompei) sau cu un amestec de etanol și gheață uscată. Pentru măsurători la temperaturi scăzute se folosește o baie termostatată conectată la un criostat.

Cu ventilul de deasupra vasului deschis, se evacuează aerul prin aspirație, timp de câteva minute. Apoi ventilul se închide iar temperatura eșantionului este redusă la nivelul cel mai scăzut dorit. Dacă este necesar, operația de degazare se repetă de câteva ori.

Când eșantionul se încălzește, presiunea de vapori crește și modifică echilibrul fluidului din manometrul auxiliar. Pentru compensare se introduce azot sau aer în aparat printr-un ventil până când fluidului indicator de presiune revine la zero. Presiunea cerută pentru echilibrare trebuie să fie citită la un manometru de precizie, la temperatura camerei. Această presiune corespunde presiunii de vapori a substanței la temperatura dată a eșantionului.

Metoda 2b este similară, dar presiunea de vapori este citită direct.

Valorile presiunii de vapori în funcție de temperatură se determină la intervale de timp mici (aproximativ 5–10 măsurători în total) până la temperatura maximă cerută. Citirile la temperaturi scăzute trebuie să fie repetate pentru verificare.

Dacă valorile obținute la citirile repetate nu coincid cu curba obținută pentru creșterea temperaturii, aceasta se poate datora următoarelor cauze:

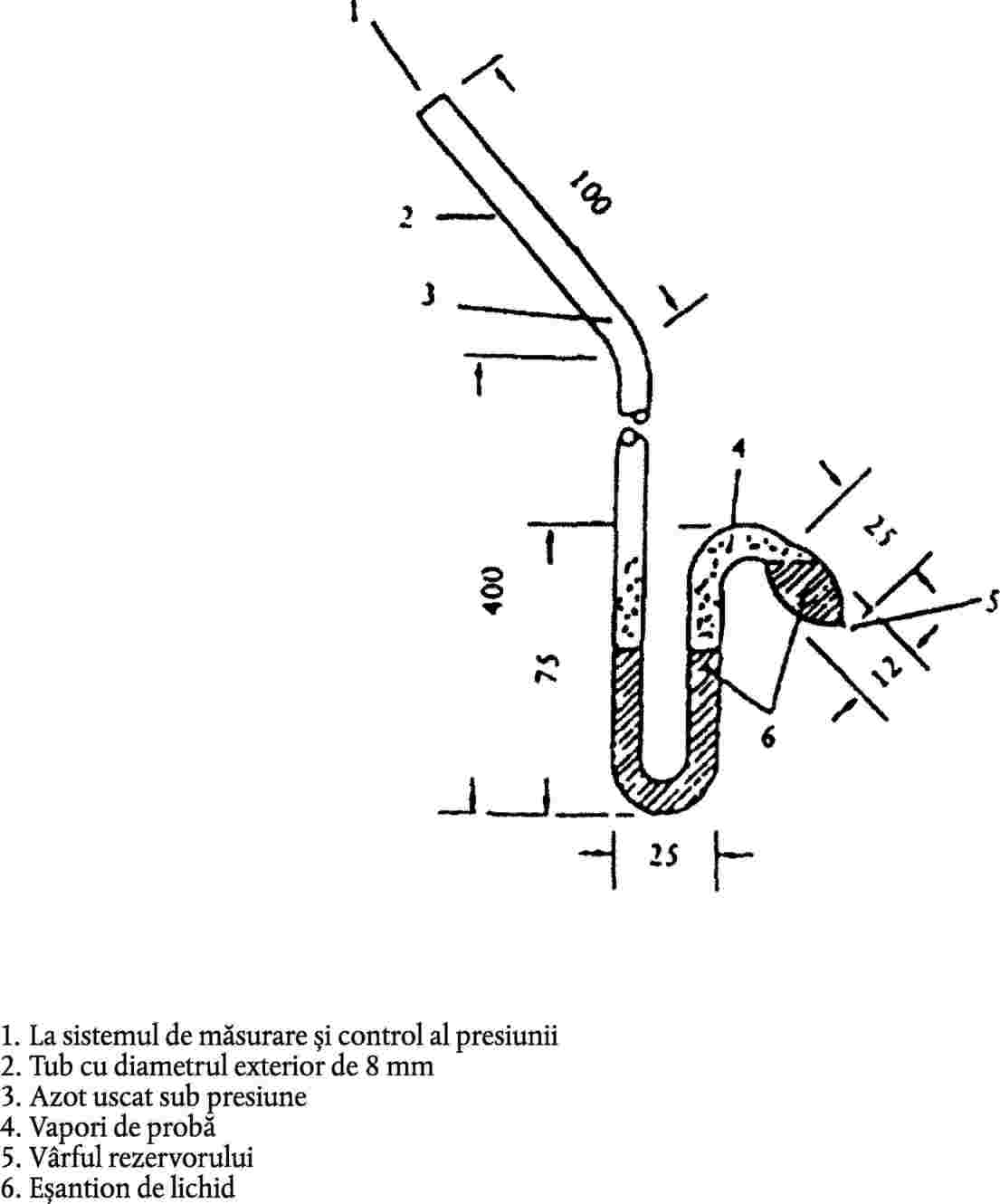

1.6.3.   Izoteniscopul

O descriere completă a acestei metode poate fi găsită în referința bibliografică (7). Principiul aparatului de măsurare este prezentat în figura 3. La fel ca în cazul metodei statice descrise la punctul 1.6.2, izoteniscopul este adecvat pentru analizarea solidelor sau lichidelor.

În cazul lichidelor, substanța însăși servește ca fluid în manometrul auxiliar. O cantitate de lichid, suficientă pentru a umple rezervorul și brațul scurt al manometrului, se introduce în izoteniscop. Izoteniscopul este atașat la sistemul de vid și golit, apoi se umple cu azot. Evacuarea și purjarea sistemului se repetă de două ori pentru îndepărtarea oxigenului rezidual. Izoteniscopul plin este plasat în poziție orizontală, astfel încât proba să se împrăștie într-un strat subțire în rezervorul bulbiform și în manometru (partea în U). Presiunea sistemului se reduce la 133 Pa și proba se încălzește ușor numai până la fierbere (îndepărtarea gazelor dizolvate). Apoi izoteniscopul este plasat astfel încât proba să se întoarcă în rezervor și în manometru, astfel încât ambele să fie pline cu lichid. Presiunea se menține la fel ca pentru degazare; vârful rezervorului bulbiform se încălzește la flacără mică până când vaporii degajați împing o parte din lichidul de la partea superioară și din brațul manometrului în secțiunea manometrică a izoteniscopului, creând un spațiu umplut cu vapori și fără azot.

Izoteniscopul este introdus într-o baie termostatată și presiunea azotului este corectată până la presiunea eșantionului. Echilibrul de presiune este indicat de secțiunea manometrică a izoteniscopului. La echilibru, presiunea de vapori a azotului este egală cu presiunea de vapori a substanței.

În cazul substanțelor solide, în funcție de intervalul de presiune și temperatură, se utilizează lichidele manometrice enumerate la punctul 1.6.2.1. Lichidul manometric degazat este turnat în curbura brațului lung al izoteniscopului. Apoi, substanțele solide ce urmează să fie analizate sunt puse în rezervorul bulbiform și sunt degazate la temperatură ridicată. În continuare, izoteniscopul este înclinat astfel încât lichidul manometric să curgă în tubul în formă de U. Măsurătoarea presiunii de vapori în funcție de temperatură se efectuează în conformitate cu punctul 1.6.2.

1.6.4.   Metoda prin efuziune: balanța pentru presiunea de vapori

1.6.4.1.   Aparatură

În literatura de specialitate sunt descrise diferite modele de aparate (1). Aparatul descris aici ilustrează principiul general al metodei (figura 4). Figura 4 prezintă principalele componente ale aparatului, cuprinzând un vas de sticlă sau oțel inoxidabil pentru vid înaintat, echipament pentru producerea și măsurarea vidului și componente pentru măsurarea presiunii de vapori cu ajutorul unei balanțe. Aparatura are încorporate următoarele componente:

1.6.4.2.   Metoda de măsurare

Vasul se umple cu substanța de testat și se închide capacul. Pâlnia protectoare și cutia de răcire sunt așezate deasupra cuptorului. Se închide aparatul și se pornește pompa de vid. Presiunea finală înainte de a efectua măsurătoarea trebuie să fie de aproximativ 10-4 Pa. Răcirea cutiei de refrigerare pornește de la 10-2 Pa.

Odată ce vidul necesar a fost obținut, începe seria etalonărilor la cea mai scăzută temperatură. Este fixat capacul la orificiul corespunzător, jetul de vapori traversează scutul-pâlnie direct deasupra deschiderii și lovește talerul răcit al balanței. Talerul trebuie să fie suficient de mare pentru ca întreg jetul trecut prin scutul-pâlnie să îl atingă. Forța jetului de vapori acționează asupra talerului și moleculele condensează pe suprafața sa rece.

Forța jetului și condensarea simultană produc un semnal pe un înregistrator. Evaluarea semnalului ne oferă două informații:

2.	Se poate măsura în același timp masa condensului, iar viteza de evaporare se poate calcula din această valoare. Presiunea de vapori se poate, de asemenea, calcula din viteza de evaporare și masa moleculară, prin folosirea ecuației Hertz (2):

unde:

După realizarea vidului necesar, începe seria de măsurători de la temperatura minimă dorită.

Pentru măsurători ulterioare, se mărește temperatura pe intervale mici, până la atingerea temperaturii maxime dorite. Proba este răcită din nou și poate fi înregistrată a doua curbă a presiunii de vapori. Dacă un al doilea test nu confirmă rezultatul primului, atunci este posibil ca substanța să se descompună în intervalul de temperaturi ales pentru măsurători.

1.6.5.   Metoda prin efuziune: măsurarea pierderii de greutate

1.6.5.1.   Aparatura

Instalația de efuziune constă din următoarele părți principale:

În figura 5 este prezentată o cuvă de vid din aluminiu, încălzită electric, cu 4 celule de efuziune din oțel inoxidabil. Foița de oțel inoxidabil de aproape 0,3 mm grosime are un orificiu de evaporare de 0,2 – 1,0 mm diametru și este montată pe celula de efuziune cu un capac filetat.

1.6.5.2.   Metoda de măsurare

Substanța de referință și substanța de testat sunt introduse în celule de efuziune separate, diafragma de metal cu orificiu este închisă cu capacul filetat și fiecare celulă este cântărită cu o precizie de 0,1 mg. Celula se introduce în aparatul termostatat, care este apoi vidat pentru a scădea presiunea până la zecea parte din presiunea preconizată. La intervale definite de timp variind de la 5 la 30 ore se devidează aparatura și se determină pierderea de masă în celulele de efuziune printr-o nouă cântărire.

Pentru a garanta că rezultatele nu sunt influențate de impurități volatile, celula este recântărită la intervale de timp bine definite, verificând dacă viteza de evaporare este constantă pe cel puțin două astfel de intervale de timp.

Presiunea de vapori p în celula de efuziune este dată de:

unde:

Factorul de corecție K depinde de raportul dintre lungime și raza orificiului de efuziune:

Ecuația de mai sus se poate scrie:

undeși este constanta celulei de efuziune.

Această constantă a celulei de vaporizare E poate fi determinată cu ajutorul substanțelor de referință (2,9), folosind următoarea ecuație:

unde:

1.6.6.   Metoda gazului saturat

1.6.6.1.   Aparatură

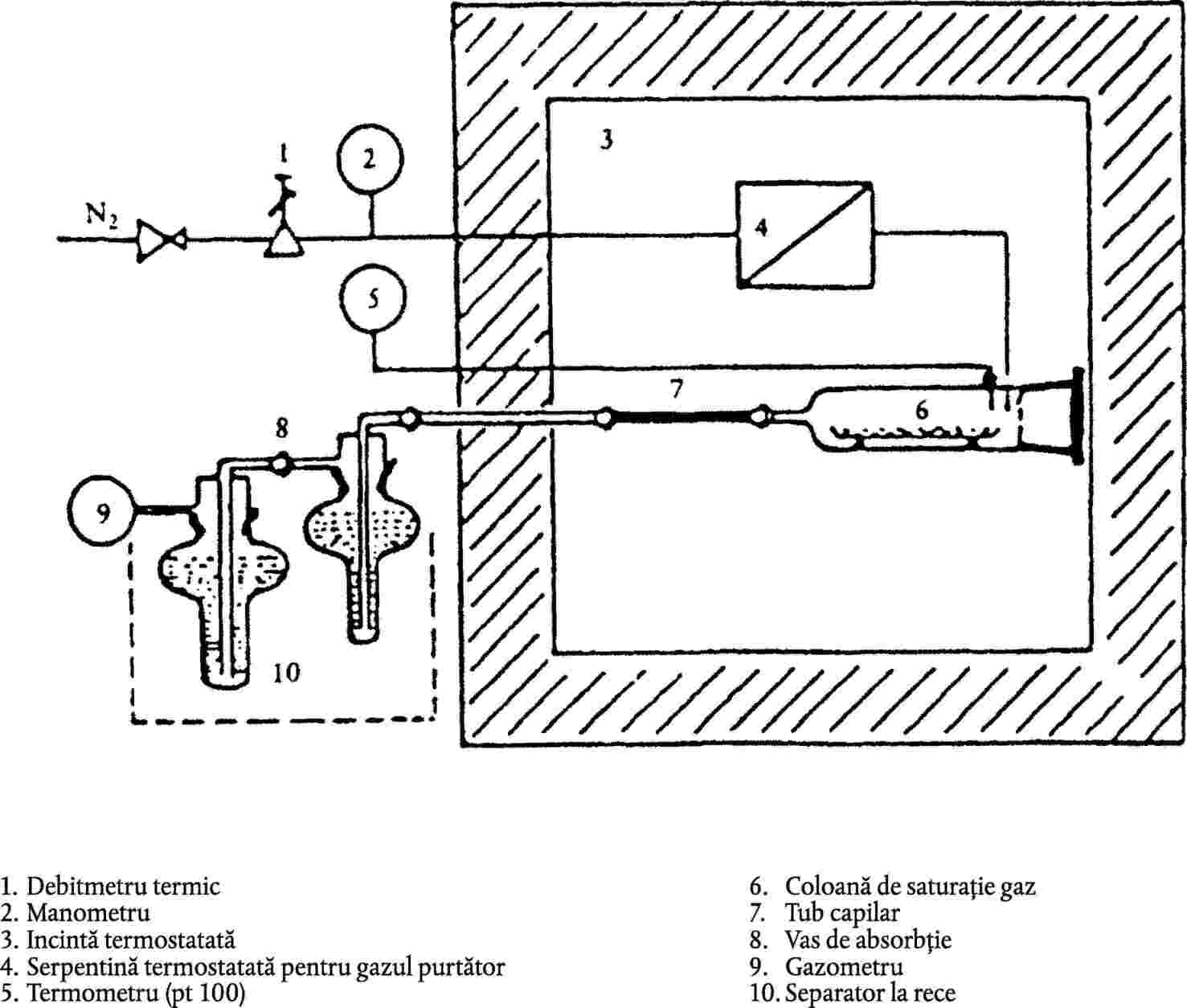

Aparatura tipică folosită la realizarea acestui test cuprinde mai multe componente prezentate în figura 6a și este descrisă mai jos (1).

Gaz inert:

Gazul purtător nu trebuie să reacționeze chimic cu substanța de analizat. Azotul este un gaz suficient de inert pentru acest scop, dar uneori pot fi utile și alte gaze (10). Gazul utilizat trebuie să fie uscat (a se vedea figura 6a, explicația 4: senzor de umiditate relativă).

Controlul debitului:

Este necesar un sistem de control al debitului gazului, pentru a asigura în coloana de saturație un debit constant fixat.

Separatoare de condens:

Acestea depind de caracteristicile particulare ale probelor și de metoda de analiză aleasă. Vaporii trebuie să fie captați cantitativ într-o formă care să permită analiza. Pentru unele substanțe sunt necesare separatoare care conțin lichide cum ar fi hexanul sau etilenglicolul. Pentru altele se pot folosi absorbanți solizi.

Ca alternativă la captarea vaporilor și analiza ulterioară, pot fi folosite tehnici analitice, precum cromatografia, pentru determinarea cantitativă a masei de substanță transportate de o cantitate cunoscută de gaz purtător. În plus, se poate măsura și pierderea de masă a eșantionului.

Schimbător de căldură:

Pentru măsurători la temperaturi diferite, poate fi necesară includerea în ansamblu a unui schimbător de căldură.

Coloana de saturație:

Substanța de analizat, în soluție, se depune pe un suport inert convenabil. Suportul astfel acoperit se tasează în coloana de saturație, care are o mărime și o viteză de curgere astfel încât să asigure saturația completă a gazului purtător. Coloana de saturație trebuie termostatată. Pentru măsurători peste temperatura camerei, zona dintre coloana de saturație și separator trebuie să fie încălzită, pentru a preveni condensarea substanței de testat.

Pentru a reduce cantitatea de substanță antrenată datorită difuziei, se poate amplasa un tub capilar după coloana de saturație (figura 6b).

1.6.6.2.   Procedura de măsurare

Pregătirea coloanei de saturație:

O soluție din substanța de testat într-un solvent foarte volatil se adaugă unei cantități adecvate de suport. Trebuie să se utilizeze suficientă substanță pentru menținerea saturației pe toată durata analizei. Solventul este evaporat complet în aer într-un evaporator rotativ și materialul, amestecat bine, este tasat în coloana de saturație. După termostatarea eșantionului se trece prin aparat azot uscat.

Măsurătoare:

Separatoarele sau detectorul în flux sunt conectate la linia de efluent a coloanei și se înregistrează timpul. Viteza de curgere se verifică la început și la intervale egale în timpul experimentului, folosind un debitmetru cu bule (sau în mod continuu, cu un debitmetru de masă).

Se măsoară presiunea la ieșirea din coloana de saturație astfel:

Timpul de colectare a cantității de substanță necesar în diferitele metode de analiză este determinat într-o testare preliminară sau prin estimare. Ca alternativă la colectarea substanței pentru analize ulterioare, se pot utiliza tehnici analitice cantitative în flux (de exemplu cromatografia). Înainte de calcularea presiunii de vapori la temperatura dată, se realizează o testare preliminară, pentru a determina viteza maximă la care gazul purtător se saturează complet. Saturația este garantată dacă gazul purtător este trecut prin coloană la o viteză atât de scăzută încât o viteză și mai scăzută să nu conducă la o presiune de vapori calculată mai mare.

Metoda analitică specifică este determinată de natura substanței de testat (de exemplu gaz cromatografie sau gravimetrie).

Se determină cantitatea de substanță transportată de un volum cunoscut de gaz purtător.

1.6.6.3.   Calcularea presiunii de vapori

Presiunea de vapori se calculează din densitatea de vapori, W/V, cu ecuația:

unde:

Volumele măsurate trebuie să fie corectate cu privire la diferențele de presiune și temperatură între debitmetru și coloana de saturație termostatată. Dacă debitmetrul este localizat în aval de separatorul de condens, ar putea fi necesare corecții pentru produsele vaporizate din separator (1).

1.6.7.   Metoda rotorului (8, 11, 13)

1.6.7.1.   Aparatura

În metoda rotorului în mișcare se folosește un indicator de viscozitate cu rotor, conform figurii 8. Figura 7 prezintă schema configurației experimentale.

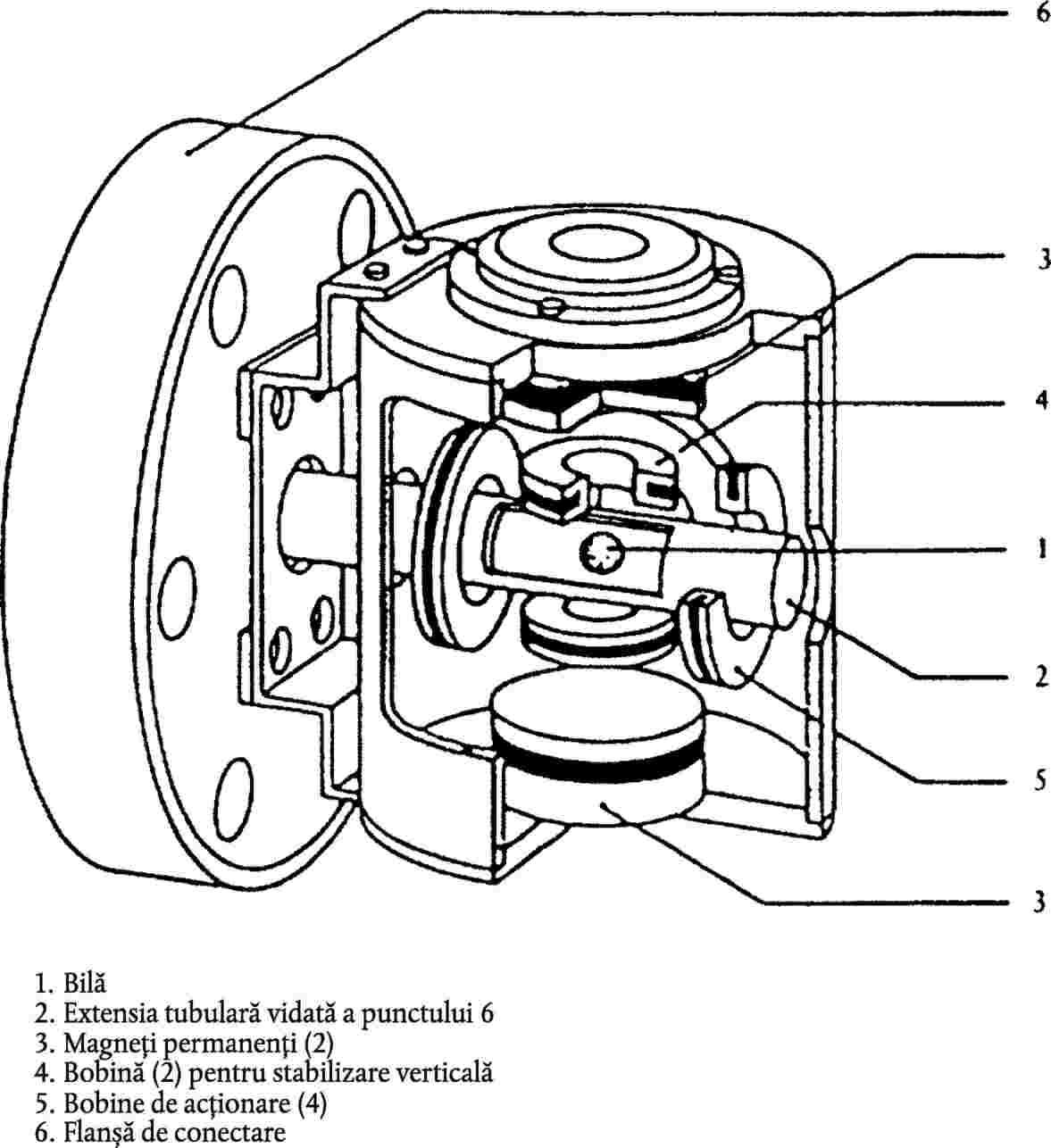

Instalația de măsurare constă dintr-un cap de măsurare cu rotor în mișcare, introdus într-o incintă termostatată (reglată cu o abatere de 0,1 °C). Recipientul conținând eșantionul este plasat într-o incintă termostatată (reglată cu o abatere de 0,01 °C) și toate celelalte părți ale configurației sunt menținute la o temperatură mai înaltă, pentru a preveni condensarea. O cu pompă de vid înaintat se conectează printr-un ventil la sistemul de vid avansat.

Capul de măsurare cu rotor constă dintr-o bilă de oțel (cu diametrul de la 4 la 5 mm) plasată într-un tub. Bila este suspendată și stabilizată într-un câmp magnetic (în general se folosește o combinație de magneți permanenți și bobine de control).

Bila este făcută să se rotească prin rotirea câmpului produs de bobine. Bobinele de control măsoară magnetizarea laterală a bilei, care este slabă dar permanent prezentă, permițând astfel măsurarea vitezei de rotire.

1.6.7.2.   Metoda de măsurare

Când bila a atins o viteză de rotație dată v(0) (de regulă aproximativ 400 rotații pe secundă), se oprește alimentarea bobinelor și are loc o decelerare datorată frecării cu moleculele de gaz.

Scăderea vitezei de rotație este măsurată în funcție de timp. Deoarece frecarea cauzată de suspendarea magnetică este neglijabilă în comparație cu frecarea cu moleculele de gaz, presiunea gazului p este dată de:

unde:

Această ecuație poate fi, de asemenea, scrisă:

unde tn, tn-1 sunt timpii necesari pentru un număr de rotații date, N. Aceste intervale de timp tn și tn-1 sunt succesive, astfel tn > tn-1.

Viteza medie a moleculei gazului c este dată de relația:

unde:

2.   DATE

În oricare metodă, presiunea de vapori se determină la cel puțin două temperaturi diferite. Este de preferat să se folosească trei sau mai multe temperaturi, în intervalul de la 0 la 50 °C, pentru a verifica linearitatea curbei presiunii de vapori.

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

Dacă se observă o transformare (schimbarea de stare, descompunere), se consemnează următoarele date:

Se consemnează toate informațiile și observațiile relevante pentru interpretarea rezultatelor, în special cele privitoare la impurități și starea fizică a substanței.

4.   REFERINȚE BIBLIOGRAFICE

A.5.   TENSIUNEA SUPERFICIALĂ

1.   METODĂ

Majoritatea metodelor descrise se bazează pe orientările OCDE privind testele (1). Principiile fundamentale sunt menționate în referința bibliografică (2).

1.1.   INTRODUCERE

Metodele descrise aplică măsurării tensiunii superficiale a soluțiilor apoase.

Este util să se colecteze informații preliminare asupra solubilității în apă, structurii, proprietăților la hidroliză și concentrației critice pentru formarea de micelii ale substanței înainte de realizarea acestor teste.

Următoarele metode sunt aplicabile celor mai multe substanțe chimice, fără nici o restricție cu privire la gradul de puritate.

Măsurarea tensiunii superficiale prin metoda tensiometrului cu inel se limitează la soluțiile apoase cu o vâscozitate dinamică mai mică decât aproximativ 200 mPa·s.

1.2.   UNITĂȚI ȘI DEFINIȚII

Entalpia unui lichid la suprafața de contact cu aerul raportată la unitatea de suprafață se numește tensiune superficială.

Unitățile de măsură sunt:

N/m (SI) sau

mN/m (subunitate SI)

1 N/m = 103 dyn/cm

1 mN/m = 1 dyn/cm în sistemul CGS vechi

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu este necesar să se folosească substanțe de referință în toate cazurile în care se studiază o nouă substanță. Acestea trebuie în special să servească la etalonarea periodică a metodei și la comparația cu rezultatele obținute prin alte metode.

Substanțele de referință care acoperă un interval larg de tensiuni superficiale sunt date în referințele 1 și 3.

1.4.   PRINCIPIUL METODELOR

Metodele se bazează pe măsurarea forței maxime care este necesar să se exercite vertical pe o bridă circulară ori pe un inel aflat în contact cu suprafața lichidului dintr-un vas etalonat, pentru a-l separa de această suprafață, sau pe o placă având o margine în contact cu suprafața lichidului, pentru a ridica pelicula care s-a format.

Substanțele care sunt solubile în apă cel puțin într-o concentrație de 1 mg/l sunt analizate în soluții apoase la o singură concentrație.

1.5.   CRITERII DE CALITATE

Aceste metode oferă o precizie mai mare decât este probabil necesar în analizele de mediu.

1.6.   DESCRIEREA METODELOR

Se prepară o soluție a substanței de testat în apă distilată. Concentrația acestei soluții reprezintă 90 % din solubilitatea de saturație a substanței în apă; când această concentrație depășește 1 g/l, pentru determinare se utilizează o concentrație de 1 g/l. Testarea substanțelor cu solubilitate în apă mai scăzută de 1 mg/l nu este necesară.

1.6.1.   Metoda cu placă

A se vedea ISO 304 și NF T 73 - 060 (Agenți activi de suprafață - determinarea tensiunii superficiale prin ridicarea unei pelicule de lichid).

1.6.2.   Metoda cu bridă

A se vedea ISO 304 și NF T 73 - 060 (agenți activi de suprafață - determinarea tensiunii superficiale prin ridicarea unei pelicule de lichid)

1.6.3.   Metoda cu inel

A se vedea ISO 304 și NF T 73 - 060 (Agenți activi de suprafață - determinarea tensiunii superficiale prin ridicarea unei pelicule de lichid)

1.6.4.   Metodă cu inel corelată cu principiile OCDE

1.6.4.1.   Aparatura

Pentru această măsurătoare sunt folosite tensiometre comerciale. Ele constau în următoarele elemente:

1.6.4.1.1.   Porteșantionul mobil

Porteșantionul mobil se folosește ca suport al recipientului de măsurare termostatat care conține lichidul de testare. Se montează pe același soclu ca și dinamometrul.

1.6.4.1.2.   Dinamometrul

Dinamometrul (a se vedea figura) se așează deasupra porteșantionului. Eroarea în măsurarea forței nu trebuie să depășească ± 10-6 N, echivalentul unei limite de eroare de ± 0,1 miligrame în măsurarea masei. În majoritatea cazurilor, scara de măsură a tensiometrelor comercializate este etalonată în mN/m, astfel încât se poate citi direct tensiunea superficială în mN/m, cu o precizie de 0,1 mN/m.

1.6.4.1.3.   Corpul de măsurare (inel)

Inelul este de obicei format dintr-un fir de platină sau de platină-iridiu cu o grosime de 0,4 milimetri și o circumferință de 60 milimetri. Acest inel este suspendat orizontal pe etrierul de montaj care este legat printr-o tijă metalică la dinamometru (a se vedea figura).

Figură

Corp de măsurare

(Toate dimensiunile sunt exprimate în mm)

1.6.4.1.4.   Vasul de măsurare

Vasul de măsurare conținând proba ce urmează să fie măsurată trebuie să fie un vas de sticlă cu termostat. Acesta trebuie să fie astfel realizat încât în timpul măsurătorilor temperatura soluției de lichid și a fazei gazoase de deasupra acesteia să rămână constantă, astfel ca proba să nu se poată evapora. Sunt acceptabile vase cilindrice de sticlă cu un diametrul interior de nu mai puțin de 45 mm.

1.6.4.2.   Pregătirea aparaturii

1.6.4.2.1.   Curățarea

Vasele de sticlă se spală cu atenție. Dacă este necesar, sunt spălate cu amestec oxidant (bicromat/acid sulfuric) cald, apoi cu acid fosforic concentrat (83 % la 98 % procent de masă H3PO4), clătite cu apă și în final spălate cu apă dublu distilată până la reacție neutră, apoi uscate sau clătite cu o parte din lichidul de analizat.

Inelul este mai întâi clătit bine cu apă pentru a îndepărta orice substanță solubilă, scufundat rapid în amestec oxidant, spălat cu apa dublu distilată până la reacție neutră și în final încălzit scurt deasupra unei flăcări de metanol.

Notă:

Substanțele contaminante care nu se dizolvă și nu sunt distruse de amestecul oxidant sau de acidul fosforic, precum siliconii, vor fi îndepărtate cu ajutorul unui solvent organic potrivit.

1.6.4.2.2.   Calibrarea aparatului

Validarea aparatului constă din verificarea punctului zero și corectarea acestuia astfel încât indicația instrumentului să permită realizarea unor determinări corecte în unități mN/m.

Montare:

Aparatul va fi așezat plan, de exemplu cu ajutorul unei nivele cu bulă de aer așezată la baza termometrului, prin ajustarea picioarelor mobile.

Corectarea punctului zero:

După montarea inelului pe aparat și înaintea imersării în lichid, indicația tensiometrului va fi corectată la zero, iar inelul se va verifica pentru a fi perfect paralel cu suprafața lichidului. În acest scop, suprafața lichidului poate fi folosită ca oglindă.

Calibrarea:

Testul de calibrare poate fi realizat prin una dintre următoarele metode:

1.6.4.3.   Prepararea eșantioanelor

Soluțiile apoase se prepară din substanța de testat folosind concentrația necesară în apă și nu conțin nici o substanță nedizolvată.

Soluția trebuie păstrată la o temperatură constantă (± 0,5 °C). Deoarece tensiunea superficială a unei soluții într-un vas variază în timp, se realizează măsurători la anumite intervale de timp și se trasează graficul tensiunii superficiale ca funcție de timp. Atunci când nu se mai produce nici o modificare, se consideră că s-a atins starea de echilibru.

Contaminarea cu praf sau gaze din mediul înconjurător poate modifica rezultatele, așadar se va lucra sub clopot de protecție.

1.6.5.   Condiții de analiză

Măsurătorile se efectuează la o temperatură de aproximativ 20 °C, controlată la ± 0,5 °C.

1.6.6.   Desfășurarea testului

Soluțiile ce urmează să fie măsurate se transferă cu atenție într-un vas de măsurare curat, evitându-se spumarea, după care vasul de măsurare se așează pe porteșantion. Acesta se ridică până când inelul este imersat sub suprafața soluției de măsurat. Se coboară apoi treptat și uniform (la o viteză de aproximativ 0,5 cm/min) pentru desprinderea inelului de pe suprafață până la atingerea forței maxime necesare. Stratul de lichid atașat de inel trebuie să nu fie separat de inel. După terminarea măsurării, inelul se imersează din nou în lichid, iar măsurătorile se repetă până când se ajunge la o valoare constantă a tensiunii superficiale. Timpul scurs de la transferul soluției în vasul de măsurare se înregistrează pentru fiecare determinare. Citirile se efectuează la forța maximă necesară pentru desprinderea inelului de suprafața lichidului.

2.   DATE

Pentru a calcula tensiunea superficială, valoarea citită în mN/m pe aparat este în primul rând multiplicată cu un factor de calibrare Φa sau Φb (în funcție de procedura de calibrare utilizată). Acest rezultat este aproximativ și ca urmare trebuie să fie corectat ulterior.

Harkins și Jordan (4) au determinat un factor de corecție empiric pentru valorile de tensiune superficială măsurate prin metoda cu inel, care depinde de dimensiunile inelului, densitatea lichidului și tensiunea superficială.

Deoarece determinarea factorului de corecție pentru fiecare măsurătoare individuală din tabelele lui Harkins și Jordan este laborioasă, pentru a determina tensiunea superficială la soluții apoase date poate fi folosită metoda simplificată de a citi valorile corectate de tensiune superficială direct din tabel. (În cazul citirilor situate între valorile tabelate, se va folosi metoda interpolării.)

TABEL: CORECȚIA TENSIUNII SUPERFICIALE MĂSURATE

numai pentru soluții apoase, ρ ≈ 1 g/cm3.

Acest tabel a fost realizat pe baza corecției Harkins-Jordan. Tabelul este similar cu cel din standardul DIN (DIN 53914) pentru apă și soluții apoase (ρ = 1 g/cm3) și se referă la un inel disponibil în comerț cu diametrul de R = 9,55 mm (însemnând raza medie a inelului) și r = 0,185 mm (raza sârmei inelului). Tabelul conține valori corectate pentru măsurătorile de tensiune superficială făcute după calibrarea cu greutăți sau cu apă.

Alternativ, în absența procedurii de calibrare, tensiunea superficială poate să fie calculată conform formulei:

unde:

3.   RAPORT

3.1.   RAPORTUL DE TESTARE

Raportul de testare cuprinde, dacă este posibil, următoarele date:

3.2.   INTERPRETAREA REZULTATELOR

Având în vedere că apa distilată are tensiunea superficială de 72,75 mN/m la 20 °C, substanțele prezentând o tensiune superficială mai scăzută de 60 mN/m în condițiile acestei metode sunt considerate ca fiind agenți activi de suprafață.

4.   REFERINȚE BIBLIOGRAFICE

A.6.   SOLUBILITATEA ÎN APĂ

1.   METODĂ

Majoritatea metodelor descrise se bazează pe orientările OCDE privind testele (1).

1.1.   INTRODUCERE

Pentru realizarea acestui test, sunt necesare anumite informații preliminare referitoare la formula structurală, presiunea de vapori, constanta de disociere și de hidroliză a substanței (în funcție de pH).

Pentru a acoperi întregul interval de solubilități în apă, sunt disponibile mai multe metode.

Cele două metode de analiză descrise mai jos acoperă întregul interval de solubilități, dar nu sunt aplicabile substanțelor volatile:

Solubilitatea în apă a probei poate fi considerabil afectată de prezența impurităților.

1.2.   DEFINIȚII ȘI UNITĂȚI

Solubilitatea în apă a unei substanțe este definită prin concentrația masică de saturație a substanței în apă la o temperatură dată. Solubilitatea în apă se măsoară în unități de masă pe volum de soluție. Unitatea SI este kg/m3 (ca unitate de măsură se poate folosi de asemenea gramul pe litru).

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu este necesar să se folosească substanțe de referință în toate cazurile în care se studiază o nouă substanță. Acestea trebuie în special să servească la etalonarea periodică a metodei și la comparația cu rezultatele obținute prin alte metode.

1.4.   PRINCIPIUL METODEI DE TESTARE

Cantitatea aproximativă dintr-o probă și timpul necesar pentru a realiza concentrația de saturație vor fi determinate într-un test preliminar simplu.

1.4.1.   Metoda eluției pe coloană

Această metodă se bazează pe eluția substanței de testat cu apă dintr-o microcoloană încărcată cu un suport inert, cum ar fi mărgele de sticlă sau nisip, acoperite cu proba în exces. Solubilitatea în apă se determină atunci când concentrația masică de eluat este constantă. Valoarea este reprezentată de zona aplatizată a curbei de concentrație ca funcție de timp.

1.4.2.   Metoda prin solubilitate în flacon

În această metodă, substanța (solidele trebuie să fie pulverizate) se dizolvă în apă la o temperatură puțin mai mare decât temperatura de testare. Când se atinge saturația, amestecul se răcește și se păstrează la temperatura de testare, sub agitare, atâta timp cât este necesar pentru a ajunge la echilibru. Ca alternativă, determinarea poate fi efectuată direct la temperatura de testare, dacă se garantează, printr-o probă adecvată, că s-a atins starea de echilibru de saturație. Apoi se determină printr-o metodă analitică potrivită concentrația substanței în soluție apoasă, care nu trebuie să conțină nici un fel de particule nedizolvate.

1.5.   CRITERII DE CALITATE

1.5.1.   Repetabilitatea

Pentru metoda eluției pe coloană, este acceptabilă < 30 %; pentru metoda prin solubilitate în flacon, este necesar ca aceasta să fie < 15 %.

1.5.2.   Sensibilitatea metodei

Aceasta depinde de metoda de analiză, dar pot fi realizate determinări ale concentrației până la 10-6 grame pe litru.

1.6.   DESCRIEREA METODEI

1.6.1.   Condițiile de testare

Este preferabil ca testul să aibă loc la 20 ± 0,5 °C. Dacă se presupune că solubilitatea este dependentă de temperatură (> 3 % pe °C), vor fi folosite două alte temperaturi cu cel puțin 10 °C peste sau sub temperatura aleasă inițial. În acest caz controlul temperaturii va fi de ± 0,1 °C. Temperatura aleasă se menține constantă în toate părțile relevante ale echipamentului.

1.6.2.   Testul preliminar

La aproximativ 0,1 grame din proba (substanțele solide trebuie să fie pulverizate) aflată într-un cilindru gradat de 10 ml cu dop de sticlă se adaugă volume crescânde de apă distilată la temperatura camerei în concordanță cu pașii arătați în tabelul de mai jos:

După fiecare adăugare a cantității de apă indicate, amestecul este agitat puternic timp de 10 minute și examinat vizual pentru a observa particule din probă nedizolvate. Dacă după adăugarea a 10 ml de apă, proba sau părți din ea rămân nedizolvate, experimentul trebuie repetat într-un cilindru gradat de 100 de ml, cu volume mai mari de apă. La solubilități mai mici, timpul necesar pentru dizolvarea substanței poate fi considerabil mai mare (cel puțin 24 de ore). Solubilitatea aproximativă se înregistrează într-un tabel, odată cu volumul de apă adăugat la care apare o dizolvare completă a probei. Dacă substanța este încă aparent insolubilă, se lasă mai mult de 24 de ore (maximum 96 de ore) sau se diluează în continuare pentru a stabili dacă se folosește metoda eluției pe coloană sau metoda flaconului.

1.6.3.   Metoda eluției pe coloană

1.6.3.1.   Suport, solvent și eluent

Materialul suport pentru metoda eluției pe coloană trebuie să fie inert. Materiale care pot fi folosite sunt mărgelele de sticlă și nisipul. Pentru a aplica proba pe suport se folosește un solvent volatil potrivit de calitate pro analisis. Ca eluent se folosește apa dublu distilată, în aparatură de sticlă sau cuarț.

Notă:

Nu trebuie folosită apă proaspăt trecută printr-un schimbător de ioni organic.

1.6.3.2.   Încărcarea suportului

Aproximativ 600 mg din suport sunt cântărite și transferate într-un balon cu fund rotund de 50 ml.

O cantitate convenabilă de substanță de testat, cântărită, se dizolvă în solventul ales. O cantitate adecvată din această soluție se adaugă la suport. Solventul trebuie să fie complet evaporat, de exemplu într-un evaporator rotativ; în caz contrar, saturarea cu apă a suportului nu se realizează datorită efectelor de partiție pe suprafața suportului.

Încărcarea suportului poate conduce la rezultate eronate dacă proba este depusă ca fază uleioasă sau cristale. Problema se examinează experimental și detaliile se consemnează.

Suportul încărcat se lasă să se îmbibe timp de aproximativ două ore în aproximativ 5 ml de apă, apoi suspensia se adaugă în microcoloană. Ca alternativă, suportul uscat poate fi turnat în microcoloană, care a fost deja umplută cu apă, și apoi lăsat timp de aproximativ 2 ore până la atingerea echilibrului.

Procedură de testare:

Eluția substanței din suport poate fi efectuată într-unul din următoare două moduri:

1.6.3.3.   Metoda eluției pe coloană cu pompă de recirculare

Aparatură

Schema unui sistem tipic este prezentată în figura 1. O microcoloană corespunzătoare este prezentată în figura 2, deși sunt acceptabile orice dimensiuni, cu condiția respectării criteriilor de reproductibilitate și sensibilitate. Coloana este prevăzută cu un volum tampon la vârf egal cu cel puțin 5 volume de apă și poate să cuprindă minimum 5 probe. Ca alternativă, dimensiunea poate fi redusă dacă este folosit un solvent pentru a înlocui 5 volume inițiale pentru a îndepărta impuritățile.

Coloana se conectează la o pompă de recirculare cu un debit de aproximativ 25 ml/h. Pompa se conectează cu racorduri din politetrafloretilenă (PTFE) și/sau sticlă. Coloana și pompa, odată asamblate, trebuie să permită eșantionarea efluentului și echilibrarea volumului liber din vârful coloanei la presiunea atmosferică. Materialul din coloană este sprijinit pe un mic dop (5 mm) din vată de sticlă, care servește de asemenea pentru a filtra particulele. Pompa de recirculare poate fi, de exemplu, o pompă peristaltică sau o pompă cu membrană (atenție să nu se producă nici o contaminare și/sau absorbții cu materialul tubului).

Procedeul de măsurare

Se pornește circuitul prin coloană. Se recomandă utilizarea unui debit de aproximativ 25 ml/h (aceasta corespunde la 10 volume/h pentru coloana descrisă). Primele cinci volume (minimum) sunt folosite pentru a îndepărta impuritățile solubile din apă. Apoi, pompa de recirculare se lasă să funcționeze până la stabilirea echilibrului, care este definit prin 5 probe succesive a căror concentrație nu diferă cu mai mult de ± 30 %, în mod aleatoriu. Aceste probe sunt separate de intervale de timp corespunzătoare trecerii a cel puțin 10 volume de eluent.

1.6.3.4.   Metoda eluției pe coloană cu vas de nivel

Aparatură (a se vedea figurile 4 și 3)

Vasul de nivel: Conectarea la vasul de nivel este făcută prin folosirea unei olive de sticlă conectată prin tuburi din PTFE. Este recomandată folosirea unui debit de aproximativ 25 ml/h. Eluații succesivi se colectează și se analizează prin metoda aleasă.

Procedeul de măsurare

Pentru a determina solubilitatea în apă sunt folosite acele fracțiuni din intervalul de eluție pentru care concentrațiile sunt constante (±30 %) pentru cel puțin 5 fracțiuni consecutive.

În ambele cazuri (folosind o pompă de recirculare sau un vas de nivel), o a doua serie de probe se efectuează la jumătate din debitul primei. Dacă rezultatele celei de a doua serii sunt în concordanță, testul este satisfăcător; dacă există o solubilitate aparentă mai mare la un debit mai mic, atunci înjumătățirea debitului va trebui să continue până când două serii succesive vor da aceeași solubilitate.

În ambele cazuri (folosind o pompă de recirculare sau un vas de nivel) fracțiunile se verifică pentru a decela prezența materiilor coloidale, prin examinarea efectului Tyndall (împrăștierea luminii). Prezența unor astfel de particule invalidează rezultatele și testul se repetă cu îmbunătățirea acțiunii de filtrare a coloanei.

Se înregistrează pH-ul fiecărei probe. Cea de a doua serie va fi efectuată la aceeași temperatură.

1.6.4.   Metoda prin solubilitate în flacon

1.6.4.1.   Aparatură

Pentru metoda prin solubilitate în flacon sunt necesare următoarele materiale:

1.6.4.2.   Procedeul de măsurare

Cantitatea de substanță necesară pentru a satura volumul de apă dorit este estimată printr-un test preliminar. Volumul de apă necesar depinde de metoda analitică și de intervalul de solubilitate. Aproximativ de cinci ori cantitatea de material determinată mai sus este cântărită în fiecare dintre cele trei vase de sticlă prevăzute cu dopuri de sticlă (de exemplu eprubete pentru centrifugă, flacoane). Volumul de apă este adăugat în fiecare vas și vasele sunt închise ermetic. Vasele închise sunt apoi agitate la 30 °C. (Se folosește un dispozitiv de agitare sau de amestecare care poate funcționa la temperatură constantă, de exemplu un agitator magnetic într-o baie de apă termostatată). După o zi, unul dintre vase este scos și reechilibrat timp de 24 de ore la temperatura de testare, agitând din când în când. Conținutul vasului este apoi centrifugat la temperatura de testare și concentrația de probă în faza apoasă clară este determinată printr-o metodă analitică adecvată. Celelalte două flacoane sunt tratate similar după atingerea echilibrului inițial la 30 °C timp de 2, respectiv 3 zile. Când concentrația rezultată cel puțin din ultimele două vase este în concordanță cu reproductibilitatea cerută, testul este satisfăcător. Întregul test se repetă, folosind timpi de echilibru mai lungi, dacă rezultatele de la vasele 1, 2 și 3 arată o tendință de creștere a valorilor.

Procedeul de măsurare poate fi aplicat și fără preincubare la 30 °C. Pentru a estima durata necesară stabilirii echilibrului de saturație se iau probe până în momentul în care timpul de agitare nu mai influențează concentrația soluției de probă.

Se înregistrează pH-ul fiecărei probe.

1.6.5.   Analiză

Pentru aceste determinări se preferă o metodă analitică specifică substanței, deoarece cantități mici de impurități solubile pot antrena erori mari la măsurarea solubilității. Exemple de astfel de metode sunt: cromatografia de gaz sau lichid, metodele titrimetrice, metodele fotometrice, metodele voltametrice.

2.   DATE

2.1.   METODA ELUȚIEI PE COLOANĂ

Valoarea medie obținută de la cel puțin cinci probe consecutive în zona platoului de saturație al curbei de solubilitate în funcție de timp se ia în considerare pentru calculul saturației, precum și pentru calcularea deviației standard. Rezultatele se exprimă în unități de masă pe volum de soluție.

Mediile calculate pe două teste folosind debite diferite se compară și trebuie să aibă o repetabilitate mai mică de 30 %.

2.2.   METODA PRIN SOLUBILITATE ÎN FLACON

Se prezintă rezultatele individuale pentru fiecare dintre cele trei flacoane, iar pentru acele rezultate considerate a fi constante (repetabilitate mai mică de 15 %) se calculează media, care se exprimă în unități de masă pe volum de soluție. Poate fi necesară convertirea unităților de masă în unități de volum, folosind densitatea, dacă solubilitatea este foarte mare (> 100 grame pe litru).

3.   RAPORT

3.1.   METODA ELUȚIEI PE COLOANĂ

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

3.2.   METODA FLACONULUI

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

A.8.   COEFICIENTUL DE PARTIȚIE

1.   METODĂ

Metoda „agitării flaconului” descrisă se bazează pe orientările OCDE privind testele (1).

1.1.   INTRODUCERE

Pentru efectuarea acestui test este util să se colecteze informații preliminare despre formula structurală, constanta de disociere, solubilitatea în apă, hidroliză, solubilitatea în n-octanol și tensiunea superficială a substanței.

Măsurătorile se fac pe substanțe ionizabile, numai în forma lor neionizată (acizi liberi și baze libere) produse prin folosirea unei soluții tampon adecvate, cu un pH de cel puțin o unitate de mai mic (acizi liberi) sau mai mare (baze libere) decât pK.

Această metodă de analiză include două metode separate: metoda „agitării flaconului” și cromatografia lichidă de mare performanță (HPLC). Prima este aplicabilă când valoarea log Pow (pentru definiții a se vedea mai jos) este în intervalul de la -2 la 4, iar cea de-a doua în intervalul de la 0 la 6. Înainte de a aplica oricare dintre metodele experimentale se obține o estimare a coeficientului de partiție.

Metoda agitării flaconului se aplică numai substanțelor pure solubile în apă și în n-octanol. Nu este aplicabilă agenților tensioactivi (pentru care se furnizează o valoare calculată sau estimată a solubilității individuale în apă și n-octanol).

Metoda HPLC nu este aplicabilă acizilor și bazelor puternice, complecșilor metalici, agenților tensioactivi sau substanțelor care reacționează cu eluentul. Pentru aceste materiale se furnizează valori calculate sau estimate ale solubilității individuale în apă și n-octanol.

Metoda HPLC este mai puțin sensibilă la prezența impurităților din probă decât metoda agitării flaconului. Cu toate acestea, în unele cazuri impuritățile pot face interpretarea rezultatelor dificilă pentru că identificarea picurilor devine incertă. Pentru amestecuri care dau o bandă imprecisă se menționează limitele superioară și inferioară ale log Pow.

1.2.   DEFINIȚII ȘI UNITĂȚI

Coeficientul de partiție (P) este definit ca raportul dintre concentrațiile de echilibru (ci) ale substanței dizolvate în sistemul bifazic constând din doi solvenți aproape nemiscibili. În cazul n-octanol și apă:

Coeficientul de partiție (P) este prin urmare raportul dintre două concentrații și de regulă este exprimat ca logaritm în baza 10 (log P).

1.3.   SUBSTANȚE DE REFERINȚĂ

Metoda agitării flaconului

Nu este necesar să se folosească substanțe de referință în toate cazurile în care se studiază o nouă substanță. Acestea trebuie în special să servească la etalonarea periodică a metodei și la comparația cu rezultatele obținute prin alte metode.

Metoda HPLC

Pentru a corela datele despre un compus determinate prin HPLC cu valoarea sa P, trebuie stabilit un grafic de calibrare log P vs. date cromatografice, folosind cel puțin 6 puncte de referință. Utilizatorul trebuie să selecteze substanțele de referință adecvate. Dacă este posibil, cel puțin un compus de referință trebuie să aibă Pow mai ridicat decât substanța de testat și un altul - un Pow mai scăzut decât eșantionul. Pentru valorile log P mai mici decât 4, calibrarea se poate baza pe datele obținute prin metoda agitării flaconului. Pentru valori log P mai mari decât 4, calibrarea se poate baza pe valori recunoscute din literatură, dacă acestea sunt în concordanță cu valorile calculate. Pentru o mai mare acuratețe, este preferabil să se aleagă compuși de referință care sunt înrudiți structural cu substanța de testat.

Este disponibilă o listă exhaustivă de valori pentru log Pow pentru mai multe grupe de substanțe chimice (2) (3). Dacă nu sunt disponibile date despre coeficienții de partiție ai compușilor înrudiți structural, atunci poate fi folosită o calibrare mai generală, stabilită cu alți compuși de referință.

În apendicele 2 figurează o listă a substanțelor de referință recomandate care cuprinde și valori pentru Pow.

1.4.   PRINCIPIUL METODEI

1.4.1.   Metoda agitării flaconului

Pentru a determina coeficientul de partiție trebuie realizat echilibrul între toți componenții sistemului care interacționează și trebuie determinate concentrațiile substanțelor dizolvate în cele două faze. Un studiu asupra literaturii de specialitate dedicată acestui subiect indică mai multe tehnici diferite ce pot fi folosite pentru rezolvarea acestei probleme, de exemplu prin amestecarea completă a două faze, urmată de separarea lor, pentru a determina concentrația de echilibru a substanței.

1.4.2.   Metoda HPLC

HPLC este efectuat într-o coloană analitică umplută cu o fază solidă disponibilă în comerț care conține lanțuri lungi de hidrocarburi (de exemplu C8, C18) legate chimic pe silice. Substanțele injectate într-o astfel de coloană se mișcă de-a lungul ei cu diferite viteze din cauza gradelor diferite de partiție între faza mobilă și faza staționară cu hidrocarburi. Eluția amestecurilor de substanțe se face în funcție de caracterul hidrofob, substanțele solubile în apă fiind eluate mai întâi și cele solubile în solvenți organici eluate ultimele, proporțional cu coeficientul lor de partiție hidrocarbură/apă. Aceasta face posibilă să fie stabilită relația dintre timpul de retenție pe o astfel de coloană (faza inversă) și coeficientul de partiție n-octanol/apă ce trebuie determinat. Coeficientul de partiție este dedus din factorul de capacitate k, dat de:

în care tR = timpul de retenție al substanței de testat și t0 = timpul mediu necesar unei molecule de solvent pentru a trece prin coloană (timp mort).

Nu sunt necesare metode analitice cantitative, ci doar determinarea timpilor de eluție.

1.5.   CRITERII DE CALITATE

1.5.1.   Repetabilitatea

Metoda agitării flaconului

Pentru a asigura acuratețea măsurătorii coeficientului de partiție, trebuie realizate determinări duble, în trei condiții de testare diferite, prin care cantitatea de substanță utilizată, precum și raportul dintre volumelor de solvent poate fi variat. Valorile determinate ale coeficientului de partiție exprimate logaritmic vor fi în intervalul ± 0,3 unități logaritmice.

Metoda HPLC

Pentru a crește coeficientul de încredere al măsurătorilor, trebuie să fie făcute determinări duble. Valorile pentru log P derivate din măsurătorile individuale vor fi în intervalul de ± 0,1 unități logaritmice.

1.5.2.   Sensibilitate

Metoda agitării flaconului

Intervalul de aplicabilitate al metodei este determinat de limita de detectare a metodei analitice. Aceasta trebuie să permită evaluarea valorilor log Pow în intervalul de la –2 la 4 (ocazional, când condițiile impun acest lucru, acest interval poate fi extins pentru log Pow până la 5) când concentrația solutului în oricare fază nu este mai mare de 0,01 moli pe litru.

Metoda HPLC

Metoda HPLC face posibilă estimarea coeficienților de partiție în intervalul de la 0 până la 6 pentru log Pow.

În mod normal, coeficientul de partiție al unui compus poate fi estimat cu o eroare de ± 1 unitate logaritmică față de valoarea determinată prin metoda agitării flaconului. Corelații tipice se pot găsi în literatura de specialitate (4) (5) (6) (7) (8). O mai mare acuratețe poate fi obținută în mod normal când graficele de corelare se bazează pe compuși de referință înrudiți structural (9).

1.5.3.   Specificitate

Metoda agitării flaconului

Legea partiției a lui Nernst se aplică numai la temperatură, presiune și pH constante pentru soluții diluate. Ea se aplică strict unei substanțe pure dispersate între doi solvenți puri. Dacă sunt prezenți diferiți soluți în una sau în ambele faze în același timp, aceasta poate afecta rezultatele.

Disocierea sau asocierea moleculelor dizolvate duce la deviații de la legea partiției a lui Nernst. Astfel de deviații sunt indicate de funcția care descrie dependența coeficientului de partiție de concentrația soluției.

Întrucât presupune echilibre multiple, această metodă nu se folosește în cazul compușilor ionizabili fără a aplica o corecție. Pentru astfel de compuși se ia în considerare folosirea soluțiilor tampon în locul apei; pH-ul soluției tampon trebuie să difere cu cel puțin 1 unitate de pKa-ul substanței, ținând seama și de semnificația acestui pH pentru mediu.

1.6.   DESCRIEREA METODEI

1.6.1.   Estimarea preliminară a coeficientului de partiție

Coeficientul de partiție este estimat de preferință prin calcul (a se vedea apendicele 1) sau, acolo unde este posibil, prin raportul solubilităților substanței testate în solvenți puri (10).

1.6.2.   Metoda agitării flaconului

1.6.2.1.   Pregătire

n-Octanol: Determinarea coeficientului de partiție va fi efectuată cu reactivi de puritate analitică ridicată.

Apă: se folosește apă distilată sau dublu distilată în aparate din sticlă sau cuarț. Dacă este cazul, pentru compușii ionizabili vor fi folosite în locul apei soluții tampon.

Notă:

Nu se folosește apa luată direct dintr-un aparat cu schimbători de ioni.

1.6.2.1.1.   Presaturarea solvenților

Înaintea determinării coeficientului de partiție, fazele sistemului de solvent sunt saturate reciproc prin agitare la temperatura de testare. În acest scop, de obicei se agită două sticle mari cu n-octanol de puritate analitică sau apă, fiecare cu o cantitate suficientă din celălalt solvent, timp de 24 de ore, cu un agitator mecanic, apoi se lasă suficient de mult timp pentru a permite fazelor să se separe și pentru a realiza o stare de saturație.

1.6.2.1.2.   Pregătirea testului

Întregul volum al sistemului bifazic trebuie să umple aproape total vasul de testare. Aceasta va ajuta la prevenirea pierderilor de material datorită volatilizării. Raportul volumelor și cantitățile de substanță ce vor fi folosite sunt fixate prin următoarele condiții:

Sunt efectuate 3 măsurători. În prima este folosit raportul de volume n-octanol/apă calculat; în a doua măsurătoare acest raport se împarte la 2; în a treia acest raport înmulțește cu 2 (de exemplu 1:1, 1:2, 2:1).

1.6.2.1.3.   Substanța de testat

O soluție mamă este preparată în n-octanol presaturat cu apă. Concentrația acestei soluții mamă va fi determinată cu precizie înaintea folosirii ei pentru stabili coeficientului de partiție. Această soluție va fi depozitată în condiții care să-i asigure stabilitatea.

1.6.2.2.   Condiții experimentale

Temperatura de testare se menține constantă (±1 °C) și se află în intervalul 20–25 °C.

1.6.2.3.   Procedeul de măsurare

1.6.2.3.1.   Stabilirea echilibrului de partiție

Pentru fiecare dintre condițiile de testare se pregătesc două vase de testare conținând cantitățile necesare, precis măsurate, din cei doi solvenți, împreună cu cantitatea necesară din soluția mamă.

Fazele cu n-octanol vor fi măsurate volumetric. Vasele de testare sunt amplasate într-un agitator adecvat sau sunt agitate manual. Când se folosește un tub de centrifugă, o metodă recomandată este să se rotească acest tub repede într-o direcție aflată la 180° față de axa sa transversală, astfel încât aerul captat să se ridice prin cele două faze. Experiența a arătat că 50 de astfel de rotații sunt de regulă suficiente pentru stabilirea partiției de echilibru. Pentru siguranță se recomandă 100 de rotații în 5 minute.

1.6.2.3.2.   Separarea fazelor

Dacă este necesar, se efectuează centrifugarea amestecului pentru a separa fazele. Acest lucru se desfășoară într-o centrifugă de laborator menținută la temperatura camerei sau, dacă este folosită o centrifugă netermostatată, tuburile centrifugei se păstrează pentru echilibrare la temperatura de testare cel puțin o oră înainte de analiză.

1.6.2.4.   Analiza

Pentru determinarea coeficientului de partiție este necesară determinarea concentrațiilor de substanță analizată în ambele faze. Aceasta poate fi făcută prin prelevarea unei probe alicote din fiecare din cele două faze din fiecare tub pentru fiecare condiție de testare și analizarea lor prin metoda aleasă. Cantitatea totală de substanță prezentă în ambele faze se calculează și se compară cu cantitatea de substanță introdusă la început.

Faza apoasă este eșantionată printr-o operațiune care reduce la minimum riscul includerii unor urme de n-octanol: o seringă de sticlă cu ac detașabil poate fi folosită pentru a lua probe din faza apoasă. Inițial, seringa se umple parțial cu aer. Aerul se elimină cu atenție în timp ce se introduce acul prin stratul de n-octanol. Un volum corespunzător din faza apoasă este tras în seringă. Seringa se scoate repede din soluție și acul se detașează. Conținutul seringii poate fi apoi folosit ca probă apoasă. Concentrația în cele două faze separate este determinată de preferință printr-o metodă specifică substanței. Exemple de metode analitice adecvate sunt:

1.6.3.   Metoda HPLC

1.6.3.1.   Preparare

Aparatură

Este necesar un cromatograf de lichide la care s-a atașat o pompă fără pulsații și un instrument de detecție adecvat. Este recomandată folosirea unei valve de injecție cu bucle de injecție. Prezența grupelor polare în faza staționară poate diminua serios performanțele coloanei HPLC. Prin urmare, faza staționară va avea un procent minim de grupe polare (11). Pot fi folosite umpluturi de microparticule pentru inversarea fazelor sau coloane gata umplute. O coloană de gardă poate fi poziționată între sistemul de injecție și coloana analitică.

Faza mobilă

Pentru a prepara solventul de eluție se folosește metanol grad HPLC și apă de puritate HPLC; solventul este degazat înainte de folosire. Se folosește eluția izocratică. Se utilizează un raport metanol/apă cu un conținut minim de apă de 25 %. În general, un amestec metanol-apă 3:1 (v/v) este satisfăcător pentru eluția compușilor cu log P = 6 într-o oră, la un debit de 1 ml/minut. Pentru compușii cu log P mare poate fi necesar să se scurteze timpul de eluție (și cel al compușilor de referință) prin descreșterea polarității fazei mobile sau a lungimii coloanei.

Substanțele cu solubilitate foarte scăzută în n-octanol tind să dea valori neobișnuit de mici pentru log Pow prin metoda HPLC; picurile unor astfel de compuși însoțesc uneori frontul de solvent. Aceasta se datorează probabil faptului că procesul de partiție este prea lent pentru a atinge echilibrul în timpul necesar în mod normal pentru o separare. Scăderea debitului și/sau micșorarea raportului metanol/apă poate fi o măsură eficientă pentru a ajunge la o valoare fiabilă.

Compușii de testare și compușii de referință trebuie să fie solubili în faza mobilă într-o concentrație suficientă pentru a permite detectarea lor. Numai în cazuri excepționale pot fi folosiți aditivi împreună cu amestecul metanol-apă, deoarece aditivii vor schimba proprietățile coloanei. Pentru cromatograme cu aditivi este obligatoriu să se folosească o coloană separată de același tip. Dacă amestecul metanol-apă nu este corespunzător, pot fi folosite alte amestecuri solvent organic-apă, de exemplu etanol-apă sau acetonitril-apă.

pH-ul eluentului este un factor critic pentru compușii ionizabili. Trebuie să fie în intervalul de pH al coloanei, care este de obicei cuprins între 2 și 8. Este recomandabilă tamponarea. Se evită atent precipitarea sărurilor și deteriorarea coloanei în cazul unor amestecuri fază organică-soluție tampon. Măsurătorile HPLC cu fază staționară de silicagel nu sunt recomandabile în cazul unui pH mai mare de 8 deoarece folosirea unei faze mobile alcaline poate cauza scăderea rapidă a performanțelor coloanei.

Soluți

Compușii de referință sunt cei mai puri disponibili. Dacă este posibil, compușii care sunt folosiți în scopuri de testare sau calibrare se dizolvă în faza mobilă.

Condiții experimentale

În timpul măsurătorilor, temperatura nu variază cu mai mult de ± 2 K.

1.6.3.2.   Măsurători

Calcularea timpului mort t0

Timpul mort t0 poate fi determinat prin folosirea unei serii omoloage (de exemplu n-alchil metil cetone) sau compuși organici care nu se absorb pe coloană (de exemplu tioureea sau formamida). Pentru calcularea timpului mort t0 prin folosirea unei serii omoloage, un set de cel puțin 7 membri ai seriei omoloage este injectat și sunt determinați timpii respectivi de retenție. Timpii retenției brute tr(nc + 1) sunt reprezentați ca funcție de tr(nc) și sunt determinate constanta a și panta b a ecuației de regresie:

tr(nc + 1) = a + b tr(nc)

(nc = numărul de atomi de carbon) Timpul mort t0 este dat de:

t0 = a/(1-b)

Graficul de calibrare

Următorul pas este trasarea graficului de corelație între valorile lui log k și log P pentru compușii de referință. În practică, un set de 5 până la 10 compuși de referință standard al căror log P se găsește în limitele intervalului preconizat se injectează simultan și se determină timpii de retenție, preferabil cu un înregistrator conectat la sistemul de detecție. Se calculează logaritmii corespunzători ai factorilor de capacitate, log k și se trasează graficul funcției log P determinat prin metoda agitării flaconului. Calibrarea se execută la intervale egale, cel puțin o dată pe zi, așa încât să se poată ține seama de posibilele schimbări în performanțele coloanei.

Determinarea factorului de capacitate al substanței de testat

Proba este injectată într-o cantitate cât mai mică posibil de fază mobilă. Se determină timpul de retenție (în duplicat), permițând calcularea factorului de capacitate k. Din graficul de corelare al compușilor de referință poate fi interpolat coeficientul de partiție al substanței de testat. Pentru coeficienții de partiție foarte mici și pentru cei foarte mari este necesară extrapolarea. În aceste cazuri particulare trebuie să se acorde atenție limitelor de încredere ale liniei de regresie.

2.   DATE

Metoda agitării flaconului

Fiabilitatea valorilor determinate pentru P poate fi testată prin compararea valorilor medii rezultate la determinările duble cu media generală.

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

Pentru metoda agitării flaconului:

Pentru metoda HPLC:

4.   REFERINȚE BIBLIOGRAFICE

A.9.   PUNCTUL DE INFLAMABILITATE

1.   METODĂ

1.1.   INTRODUCERE

Pentru efectuarea acestui test, este util să se colecteze informații preliminare despre inflamabilitatea substanței. Modul de operare este aplicabil substanțelor lichide ai căror vapori se pot aprinde în prezența unei surse de aprindere. Metodele de testare prezentate în acest text sunt fiabile numai pentru intervalele de puncte de inflamabilitate specificate pentru fiecare metodă în parte.

La alegerea metodei ce urmează să fie folosită se va lua în considerare posibilitatea apariției unor reacții chimice între substanță și suportul probei.

1.2.   DEFINIȚII ȘI UNITĂȚI

Punctul de inflamabilitate este cea mai joasă temperatură, corectată la presiunea de 101,325 kPa, la care lichidul degajă vapori, în condițiile specifice ale metodei de analiză, într-o asemenea cantitate încât în vasul de testare se produce un amestec inflamabil vapori/aer.

Unități: °C

t = T – 273,15

(t în °C și T în K)

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu este necesar să se folosească substanțe de referință în toate cazurile în care se studiază o nouă substanță. Acestea trebuie în special să servească la etalonarea periodică a metodei și la comparația cu rezultatele obținute prin alte metode.

1.4.   PRINCIPIUL METODEI

Substanța se introduce în vasul de testare și este încălzită sau răcită până la temperatura de testare conform procedurii specifice metodei de testare. Încercările de aprindere sunt efectuate pentru a dovedi dacă eșantionul se aprinde sau nu la temperatura de testare.

1.5.   CRITERII DE CALITATE

1.5.1.   Repetabilitate

Repetabilitatea variază în funcție de intervalul punctului de inflamabilitate și de metoda folosită; maximum 2 °C.

1.5.2.   Sensibilitate

Sensibilitatea depinde de metoda de testare folosită.

1.5.3.   Specificitate

Specificitatea unora dintre metode este limitată la anumite intervale de puncte de inflamabilitate și depinde de caracteristicile substanței (de exemplu, viscozitate mare).

1.6.   DESCRIEREA METODEI

1.6.1.   Pregătiri

O probă de substanță se introduce într-un aparat de testare în conformitate cu punctul 1.6.3.1 și/sau 1.6.3.2.

Pentru siguranță se recomandă ca pentru substanțele reactive sau toxice să fie folosită o metodă care utilizează o cantitate mică de probă, circa 2 cm3.

1.6.2.   Condiții experimentale

Aparatul se așează într-o poziție fără curenți de aer, în conformitate cu normele de siguranță.

1.6.3.   Desfășurarea testului

1.6.3.1.   Metoda echilibrului

A se vedea ISO 1516, ISO 3680, ISO 1523, ISO 3679.

1.6.3.2.   Metoda non-echilibrului

Aparatul Abel:

A se vedea BS 2000 partea 170, NF M 07-011, NF T 66-009.

Aparatul Abel- Pensky:

A se vedea EN 57, DIN 51755 partea 1 (pentru temperaturi de la 5 ° la 65 °C), DIN 51755 partea 2 (pentru temperaturi sub 5 °C), NF M 07-036.

Aparatul Tag:

A se vedea ASTM D 56.

Aparatul Pensky – Martens:

A se vedea ISO 2719, EN 11, DIN 51758, ASTM D 93, BS 2000-34, NF M 07-019.

Observații:

Când punctul de inflamabilitate, determinat printr-o metodă de non-echilibru în conformitate cu punctul 1.6.3.2, are valori de 0 ± 2 °C, 21 ± 2 °C sau 55 ± 2 °C, acest lucru se confirmă printr-o metodă de echilibru, folosindu-se același aparat.

Numai metodele prin care se poate determina temperatura de inflamabilitate pot fi folosite pentru notificări.

Pentru a determina punctul de inflamabilitate al lichidelor vâscoase (vopsele, rășini și altele similare) care conțin solvenți, pot fi folosite numai aparate și metode potrivite pentru determinarea punctului de inflamabilitate al lichidelor vâscoase.

A se vedea ISO 3679, ISO 3680, ISO 1523, DIN 53213 partea 1.

2.   DATE

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

Nici una.

A.10.   INFLAMABILITATE (SOLIDE)

1.   METODĂ

1.1.   INTRODUCERE

Înainte de efectuarea testului este util să se colecteze informații preliminare asupra posibilelor proprietăți explozive ale substanței.

Acest test se aplică numai substanțelor sub formă de pulbere, granule sau pastă.

Pentru a nu include toate substanțele care se pot aprinde, ci numai acelea care ard rapid sau acelea al căror comportament la ardere este periculos în orice mod, se consideră că sunt foarte inflamabile numai substanțele a căror viteză de ardere depășește o anumită valoare limită.

Poate fi deosebit de periculos dacă incandescența se propagă printr-o pulbere metalică din cauza dificultăților în stingerea focului. Pulberile metalice vor fi considerate foarte inflamabile dacă întrețin propagarea incandescenței în toată masa într-un interval de timp definit.

1.2.   DEFINIȚII ȘI UNITĂȚI

Timpul de ardere este exprimat în secunde.

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu sunt menționate.

1.4.   PRINCIPIUL METODEI

Substanța este dispusă sub forma unei benzi continue sau a unui amestec de pulbere explozivă de aproximativ 250 mm lungime și este efectuat un test preliminar pentru a stabili dacă are loc, prin aprindere cu o flacără de gaz, propagarea prin ardere cu flacără sau mocnit. Dacă propagarea de-a lungul a 200 de mm de amestec are loc într-un interval de timp specificat, atunci se efectuează un program complet de testare pentru a determina viteza de ardere.

1.5.   CRITERII DE CALITATE

Nu sunt menționate.

1.6.   DESCRIEREA METODEI

1.6.1.   Testul preliminar

Substanța este dispusă sub forma unui cartuș compact sau a unui amestec de pulbere explozivă de aproximativ 250 mm lungime, 20 mm lățime, 10 mm înălțime, pe o placă de bază necombustibilă, neporoasă și care nu conduce bine căldura.

O flacără de la un arzător cu gaz (minimum 5 mm diametru) este aplicată la unul dintre capetele amestecului de pulbere explozivă până când pulberea se aprinde sau timp de maximum 2 minute (5 minute pentru pulberi metalice sau de aliaje metalice). Se observă dacă de-a lungul celor 200 mm de amestec combustia se propagă în perioada de testare de 4 minute (sau 40 de minute pentru pulberile de metal). Dacă substanța nu se aprinde și combustia nu se propagă, nici prin ardere cu flacără, nici prin ardere mocnită, de-a lungul celor 200 mm de amestec de pulbere explozivă în perioada de testare de 4 minute (sau 40 minute), atunci substanța nu este considerată foarte inflamabilă și nu este necesară o altă testare. Dacă substanța propagă arderea de-a lungul a 200 mm lungime de amestec de pulbere explozivă în mai puțin de 4 minute, sau mai puțin de 40 de minute pentru pulberile metalice, atunci se urmează metoda descrisă mai jos (punctul 1.6.2 și următoarele).

1.6.2.   Testarea vitezei de ardere

1.6.2.1.   Pregătire

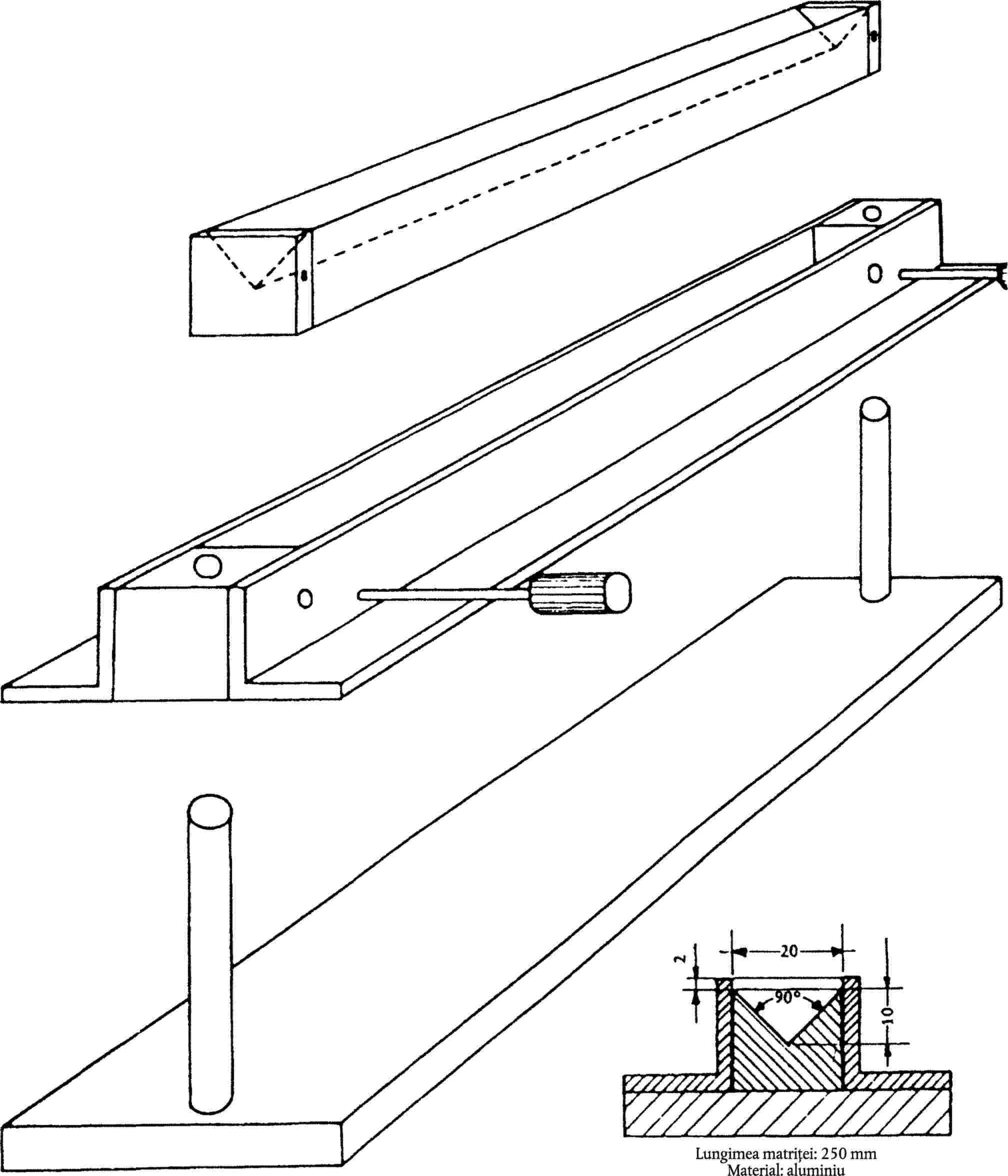

Substanțele granulare sau pulberile sunt introduse lejer într-o matriță de 250 mm lungime cu secțiune transversală triunghiulară cu înălțime interioară de 10 mm și lățime de 20 mm. Pe ambele fețe ale matriței, pe direcție longitudinală, se montează două plăci metalice ca opritoare laterale care depășesc cu 2 mm extremitatea superioară a secțiunii transversale triunghiulare (figura). Apoi se lasă matrița să cadă de trei ori de la o înălțime de 2 cm pe o suprafață solidă. Dacă este necesar, forma este apoi umplută din nou. Substanța în exces care rămâne se curăță cu o racletă oblică. Plăcile opritoare se scot și substanța rămasă este îndepărtată cu o racletă. Se pune deasupra matriței o placă de bază necombustibilă, neporoasă și slab conducătoare de căldură, ansamblul este răsturnat și se scoate forma.

Substanțele sub formă de pastă sunt întinse pe o placă necombustibilă, neporoasă și slab conducătoare de căldură sub forma unei fâșii de 250 mm lungime cu o secțiune transversală de aproximativ 1 cm2.

1.6.2.2.   Condiții experimentale

În cazul substanțelor sensibile la umezeală, testul va fi efectuat cât mai repede posibil după scoaterea din recipient.

1.6.2.3.   Efectuarea testului

Se pune eșantionul perpendicular pe curentul de aer din nișa de tiraj.

Viteza aerului trebuie să fie suficientă pentru a preveni degajarea vaporilor în laborator și să nu varieze în timpul testului. Curentul de aer trebuie să formeze un ecran în jurul aparatului.

O flacără fierbinte de la un arzător cu gaz (minim 5 mm diametru) este folosită pentru a aprinde substanța în formă de cartuș, la o margine. Când cartușul a ars pe o distanță de 80 mm se măsoară viteza de ardere de-a lungul următorilor 100 de mm. Testul se efectuează de 6 ori, folosind de fiecare dată o placă rece, curată, în afară de cazul când este observat mai devreme un rezultat pozitiv.

2.   DATE

Timpul de ardere din testul preliminar (1.6.1) și cel mai scurt timp de ardere din cele 6 teste (1.6.2.3) sunt relevante pentru evaluare.

3.   RAPORT

3.1.   RAPORTUL DE TESTARE

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

3.2.   INTERPRETAREA REZULTATELOR

Substanțele sub formă de pulbere sau pastă ori granulare se consideră foarte inflamabile dacă timpul de ardere dintr-unul dintre testele efectuate conform metodei de testare descrise la 1.6.2. este mai mic de 45 de secunde. Pulberile metalice sau de aliaje metalice sunt considerate foarte inflamabile dacă pot fi aprinse și flacăra sau zona de reacție se întinde asupra întregului eșantion în 10 minute sau mai puțin.

4.   REFERINȚE BIBLIOGRAFICE

A.11.   INFLAMABILITATE (GAZE)

1.   METODĂ

1.1.   INTRODUCERE

Prin această metodă se determină dacă amestecurile de gaze cu aer, la temperatura camerei (circa 20 °C) și presiune atmosferică, sunt inflamabile și, în acest caz, în ce interval de concentrații. Amestecurile cu aer ale gazului testat, în concentrații crescânde, sunt expuse unei scântei electrice și se observă dacă are loc aprinderea.

1.2.   DEFINIȚII ȘI UNITĂȚI

Intervalul de inflamabilitate este intervalul de concentrație dintre limita de explozie inferioară și cea superioară. Limitele de explozie inferioară și superioară sunt acele limite de concentrație ale gazului inflamabil în aer la care propagarea flăcării nu are loc.

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu sunt menționate.

1.4.   PRINCIPIUL METODEI

Concentrația gazului în aer se crește treptat și în fiecare etapă amestecul se expune la scânteie electrică.

1.5.   CRITERII DE CALITATE

Nu sunt menționate.

1.6.   DESCRIEREA METODEI

1.6.1.   Aparatură

Vasul de testare este un cilindru de sticlă vertical cu un diametru interior de minimum 50 mm și o înălțime de minimum 300 de mm. Electrozii de aprindere sunt separați de o distanță de 3 până la 5 mm și sunt plasați la 60 mm deasupra fundului cilindrului. Cilindrul este prevăzut cu o supapă de descărcare a presiunii. Aparatul trebuie să fie protejat pentru a limita posibilele efecte ale exploziei.

Ca sursă de aprindere este folosită o scânteie cu o durată de 0,5 secunde, generată de un transformator de înaltă tensiune cu o tensiune de ieșire de 10 până la 15 kV (maximum de putere consumată 300 W). Un exemplu de aparat adecvat este descris în referința bibliografică (2).

1.6.2.   Condiții experimentale

Testul trebuie efectuat la temperatura camerei (circa 20 °C).

1.6.3.   Desfășurarea testului

Folosind o pompă dozatoare, un amestec cu concentrație cunoscută de gaz în aer este introdus în cilindrul de sticlă. Prin amestec se trece o scânteie și se observă dacă flacăra se detașează de sursa de aprindere și se propagă independent. Concentrația gazului este mărită în pași de 1 % din volum până când are loc aprinderea conform descrierii de mai sus.

Dacă structura chimică a gazului indică faptul că acesta nu este inflamabil și poate fi calculată compoziția amestecului stoechiometric cu aerul, atunci este necesar să se testeze numai amestecuri din intervalul de la 10 % sub concentrația stoechiometrică până la 10 % peste această concentrație, în pași de 1 %.

2.   DATE

Propagarea flăcării este singura informație relevantă pentru determinarea acestei proprietăți.

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

A.12.   INFLAMABILITATE (CONTACTUL CU APA)

1.   METODĂ

1.1.   INTRODUCERE

Metoda poate fi folosită pentru a stabili dacă reacția substanței cu apa sau cu umezeala din aer conduce la degajarea unor cantități periculoase de gaz sau gaze foarte inflamabile.

Metoda poate fi aplicată atât substanțelor solide, cât și celor lichide. Această metodă nu este aplicabilă substanțelor care se aprind în mod spontan în contact cu aerul.

1.2.   DEFINIȚII ȘI UNITĂȚI

Foarte inflamabil: o substanță care în contact cu apa sau aerul umed degajă gaze foarte inflamabile în cantități periculoase la un debit minim de 1 litru/kg pe oră.

1.3.   PRINCIPUL METODEI

Substanța este testată în concordanță cu succesiunea de pași descrisă mai jos; dacă are loc aprinderea la unul dintre pași, nu mai este necesară testarea în continuare. Dacă se știe că substanța nu reacționează violent cu apa, atunci se va trece direct la pasul 4 (punctul 1.3.4).

1.3.1.   Pasul 1

Proba se introduce într-un jgheab care conține apă distilată la 20 °C și se notează dacă gazul dezvoltat se aprinde.

1.3.2.   Pasul 2

Substanța este plasată pe o hârtie de filtru care plutește la suprafața apei distilate dintr-o capsulă de laborator, la 20 °C, și se observă dacă gazul dezvoltat se aprinde. Hârtia de filtru are rolul numai de a ține substanța într-un loc, pentru a crește șansa de aprindere.

1.3.3.   Pasul 3

Eșantionul este prelucrat sub forma unui cartuș de aproximativ 2 cm înălțime și 3 cm diametru. Se adaugă câteva picături de apă și se notează dacă gazul dezvoltat se aprinde.

1.3.4.   Pasul 4

Eșantionul este amestecat cu apă distilată la 20 °C și este măsurată viteza de degajare a gazului în timpul unei perioade de 7 ore, la intervale de 1 oră. Dacă viteza de degajare este inegală, sau este crescătoare, după 7 ore, timpul de măsurare poate fi extins la un timp maxim de 5 zile. Testul poate fi oprit dacă viteza la un moment dat depășește 1 l/kg/h.

1.4.   SUBSTANȚE DE REFERINȚĂ

Nu sunt menționate.

1.5.   CRITERII DE CALITATE

Nu sunt menționate.

1.6.   DESCRIEREA METODELOR

1.6.1.   Pasul 1

1.6.1.1.   Condiții experimentale

Testul este efectuat la temperatura camerei (circa 20 °C).

1.6.1.2.   Desfășurarea testului

O cantitate mică (aproximativ 2 mm diametru) din eșantion se introduce într-un jgheab cu apă distilată. Se notează dacă (i) se dezvoltă vreun gaz și (ii) dacă are loc aprinderea gazului. Dacă are loc aprinderea gazului, nu mai este necesară testarea în continuare a substanței, deoarece substanța este considerată periculoasă.

1.6.2.   Pasul 2

1.6.2.1.   Aparatură

O hârtie de filtru este făcută să plutească pe suprafața plană de apă distilată într-un vas potrivit, de exemplu o sticlă de ceas cu 100 mm diametru.

1.6.2.2.   Condiții experimentale

Testul se efectuează la temperatura camerei (circa 20 °C).

1.6.2.3.   Efectuarea testului

O cantitate mică (aproximativ 2 mm diametru) din eșantion se introduce în centrul unei hârtii de filtru. Se va nota dacă (i) apar gaze și (ii) dacă are loc aprinderea gazului. Dacă are loc aprinderea gazului, nu mai este necesară testarea în continuare a substanței, deoarece substanța este considerată periculoasă.

1.6.3.   Pasul 3

1.6.3.1.   Condiții experimentale

Testul se efectuează la temperatura camerei (circa 20 °C).

1.6.3.2.   Desfășurarea testului

Eșantionul este prelucrat sub forma unui cartuș de aproximativ 2 cm înălțime și 3 cm diametru și cu o scobitură la vârf. Câteva picături de apă sunt adăugate în scobitură și se notează dacă (i) apar gaze și (ii) dacă are loc aprinderea gazului. Dacă are loc aprinderea gazului, nu mai este necesară testarea în continuare a substanței deoarece substanța este considerată periculoasă.

1.6.4.   Pasul 4

1.6.4.1.   Aparatură

Instalația este descrisă în figură.

1.6.4.2.   Condiții experimentale

Se examinează containerul cu eșantion pentru a observa dacă există pulberi < 500 μm (dimensiunea particulei). Dacă pulberea reprezintă mai mult de 1 % gr. din total sau dacă eșantionul este friabil, atunci toată substanța va fi mojarată până la pulbere înainte de testare, pentru a permite reducerea dimensiunilor particulelor în timpul depozitării și manipulării; în caz contrar, substanța va fi testată așa cum a fost primită. Testul va fi efectuat la temperatura camerei (circa 20 °C) și la presiune atmosferică.

1.6.4.3.   Desfășurarea testului

10–20 ml de apă se pun în pâlnia de picurare a aparatului și 10 grame din substanță se introduc într-un pahar conic. Volumul de gaz degajat poate fi măsurat prin orice mijloc corespunzător. Se deschide robinetul pâlniei de picurare pentru a lăsa apa să treacă în paharul conic și se pornește cronometrul. Degajarea gazului este măsurată la intervale de o oră de-a lungul unei perioade de 7 ore. Dacă în timpul acestei perioade degajarea gazului este inegală sau dacă la sfârșitul acestei perioade viteza de degajare a gazului este în creștere, atunci măsurătorile vor fi continuate timp de cel mult 5 zile. Dacă la un moment dat în timpul măsurărilor viteza de degajare a gazului depășește 1l/kg/oră, testul poate fi întrerupt. Testul se efectuează de 3 ori.

Dacă identitatea chimică a gazului este necunoscută, gazul se analizează. Atunci când gazul conține componenți foarte inflamabili și nu se cunoaște dacă amestecul este foarte inflamabil, trebuie preparat un amestec cu aceeași compoziție și testat conform metodei A.11.

2.   DATE

Substanța este considerată periculoasă dacă:

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

A.13.   PROPRIETĂȚI PIROFORICE ALE SOLIDELOR ȘI LICHIDELOR

1.   METODĂ

1.1.   INTRODUCERE

Procedura este aplicabilă substanțelor solide sau lichide care, în cantități mici, se aprind spontan la scurt timp după ce intră în contact cu aerul la temperatura camerei (circa 20 °C).

Această metodă de testare nu reglementează substanțele care necesită expunere la aer ore sau zile la temperatura camerei sau cele la care se produce aprinderea la temperaturi ridicate.

1.2.   DEFINIȚII ȘI UNITĂȚI

Substanțele sunt considerate ca având proprietăți piroforice dacă se aprind sau se carbonizează în condițiile descrise la punctul 1.6.

Autoaprinderea lichidelor poate fi, de asemenea, testată folosind metoda A.15. Temperatura de autoaprindere (lichide și gaze).

1.3.   SUBSTANȚE DE REFERINȚĂ

Nu sunt menționate.

1.4.   PRINCIPIUL METODEI

Substanța, solidă sau lichidă, este depusă pe un suport inert și adusă în contact cu aerul la temperatura ambiantă timp de 5 minute. Dacă substanțele lichide nu se aprind, sunt absorbite pe o hârtie de filtru și expuse la aer la temperatura ambiantă (circa 20 °C) pentru 5 minute. Dacă o substanță lichidă ori solidă se aprinde sau dacă o substanță lichidă aprinde sau carbonizează hârtia de filtru, atunci acea substanță este considerată a fi piroforică.

1.5.   CRITERII DE CALITATE

Repetabilitatea: din motive de siguranță, un singur rezultat pozitiv este suficient pentru ca substanța să fie considerată piroforică.

1.6.   DESCRIEREA METODEI

1.6.1.   Aparatură

O capsulă de porțelan de cca. 10 cm diametru se umple cu pământ de diatomee până la o înălțime de aproximativ 5 mm, la temperatura camerei (circa 20 °C).

Notă:

Pământul de diatomee sau o altă substanță inertă comparabilă care este disponibilă în mod uzual este considerat ca reprezentativ pentru solul pe care proba poate fi răsturnată în caz de accident.

Pentru testarea lichidelor care nu se aprind în contact cu aerul este necesară o hârtie de filtru uscată atunci când intră în contact cu un agent purtător inert.

1.6.2.   Desfășurarea testului

2.   DATE

2.1.   INTERPRETAREA REZULTATELOR

Testarea poate fi întreruptă atunci când apare un rezultat pozitiv într-unul dintre teste.

2.2.   EVALUARE

Dacă substanța se aprinde în 5 minute de la adăugarea ei la un purtător inert și expunerea la aer sau o substanță lichidă carbonizează sau aprinde o hârtie de filtru în 5 minute de când a fost adăugată și expusă la aer, este considerată a fi piroforică.

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

A.14.   PROPRIETĂȚI EXPLOZIVE

1.   METODA

1.1.   INTRODUCERE

Prezenta metodă permite determinarea probabilității ca o substanță solidă sau sub formă de pastă să prezinte pericol de explozie atunci când este supusă la efectul unei flăcări (sensibilitate termică), la șoc mecanic sau la frecare (sensibilitate la stimuli mecanici) sau ca o substanță lichidă să prezinte pericol de explozie atunci când este supusă la efectul unei flăcări sau la șoc.

Metoda cuprinde trei părți:

Metoda oferă date care permit evaluarea probabilității de a amorsa o explozie cu ajutorul unor stimuli obișnuiți. Scopul ei nu este să determine dacă o substanță sau un preparat este sau nu este susceptibil de a exploda în orice condiții.

Metoda este în măsură să determine dacă o substanță sau un preparat va prezenta pericol de explozie (sensibilitate termică sau mecanică) în condițiile speciale definite în directivă. Metoda se bazează pe mai multe tipuri de aparate, folosite pe scară largă pe plan internațional (1) și care au, în general, rezultate edificatoare. Se admite totuși că metoda nu este definitivă. Se pot folosi aparate alternative, cu condiția ca acestea să fie recunoscute pe plan internațional și ca rezultatele să poată fi corelate în mod adecvat cu cele obținute pe aparatul specificat.

Testele nu se justifică dacă datele termodinamice disponibile (căldura de formare, căldura de descompunere) și absența anumitor grupe reactive (2) în formula structurală permit să se stabilească în mod cert că substanța sau preparatul nu este susceptibil de a se descompune rapid cu degajare de gaze sau de căldură (altfel spus, materialul nu prezintă riscuri de explozie). Pentru lichide nu este necesar testul de sensibilitate mecanică la frecare.

1.2.   DEFINIȚII ȘI UNITĂȚI DE MĂSURĂ

Exploziv:

Substanțe care sunt susceptibile de a exploda sub efectul flăcării sau sunt sensibile la șoc ori frecare în aparatul specificat (sau sunt mai sensibile din punct de vedere mecanic decât 1,3-dinitrobenzenul într-un aparat alternativ).

1.3.   SUBSTANȚE DE REFERINȚĂ

1,3-dinitrobenzen, în stare cristalină, de puritate tehnică, cernut să treacă prin sita cu ochiuri de 0,5 mm, pentru metodele de testare prin frecare și prin șoc.

Perhidro-1,3,5-trinitro-1,3,5-triazina (RDX, hexogen, ciclonit – CAS 121-82-4), recristalizată din soluție apoasă de ciclohexanonă, cernută în stare umedă prin sită cu ochiuri de 250 μm și reținută pe sită cu ochiuri de 150 μm și apoi uscată la 103 ± 2 °C (timp de 4 ore) pentru o a doua serie de teste de sensibilitate mecanică (la șoc și frecare).

1.4.   PRINCIPIUL METODEI

Sunt necesare teste preliminare pentru a determina condițiile de siguranță în care se desfășoară cele trei teste de sensibilitate.

1.4.1.   Teste pentru determinarea siguranței în manipulare (3)

Din motive de siguranță, înainte de realizarea testelor principale, se supun eșantioane foarte mici (cca. 10 mg) de substanță la încălzire în aer liber cu flacără de arzător cu gaz, la șoc, în orice formă adecvată de aparat, și la frecare, folosind un ciocan de lemn și o nicovală, sau orice alt dispozitiv de frecare. Obiectivul constă în a determina dacă substanța este suficient de sensibilă și explozibilă încât realizarea testelor de sensibilitate prescrise, în special cel de sensibilitate termică, să necesite precauții speciale pentru a evita vătămarea operatorului.

1.4.2.   Sensibilitatea termică

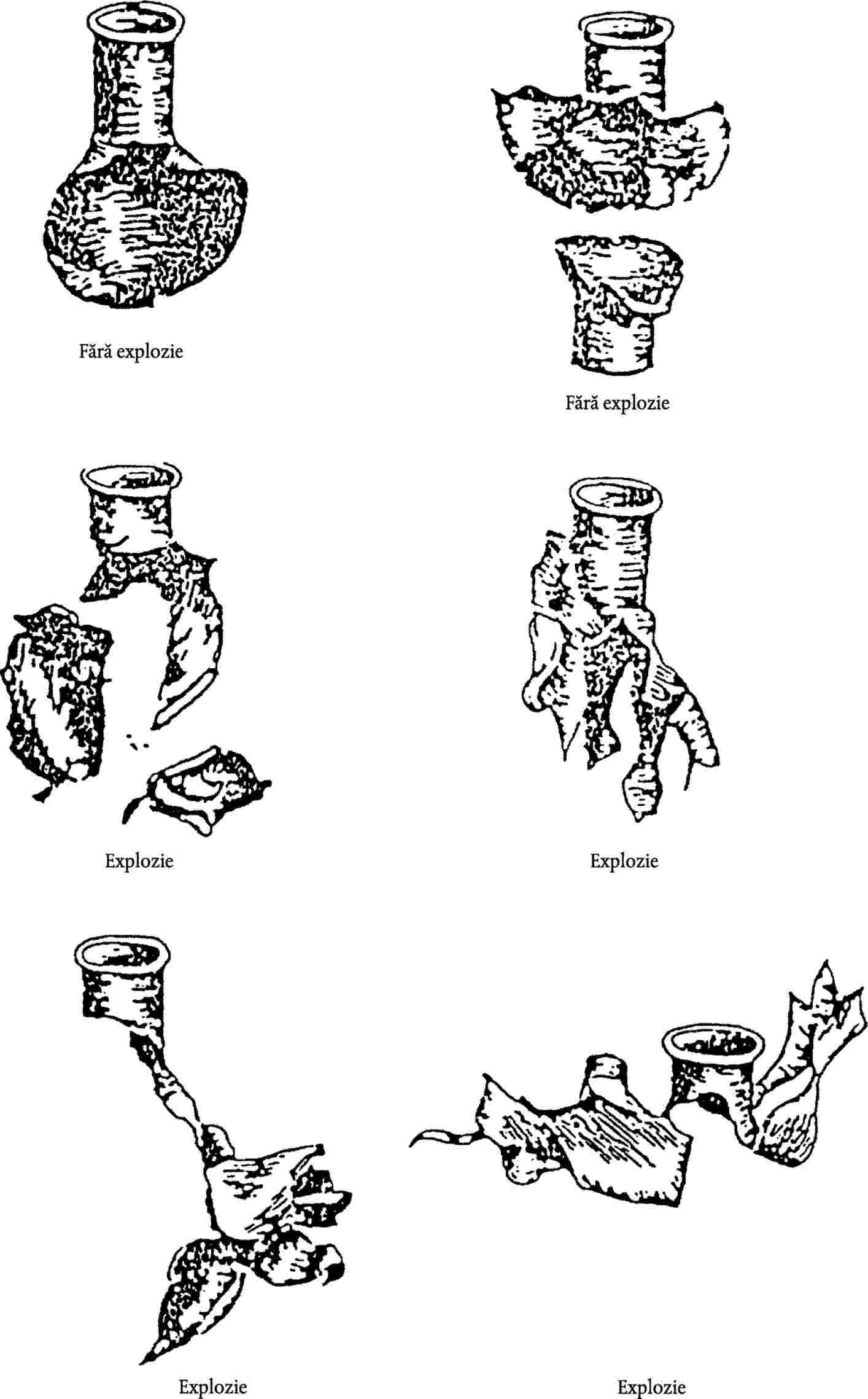

Metoda constă în încălzirea substanței într-un tub din oțel, închis cu plăci cu orificii de diametre diferite, pentru a determina dacă substanța este susceptibilă de a exploda în condiții de încălzire intensă și spațiu limitat într-un mod definit.

1.4.3.   Sensibilitatea mecanică (la șoc)

Metoda constă în supunerea substanței la șocul produs de un corp cu masă specificată care cade de la o înălțime specificată.

1.4.4.   Sensibilitatea mecanică (la frecare)

Metoda constă în supunerea unei substanțe, aflată în stare solidă sau sub formă de pastă, la frecare între suprafețe standardizate, în condiții specificate de forță și deplasare relativă.

1.5.   CRITERII DE CALITATE

Nu sunt menționate.

1.6.   DESCRIEREA METODEI

1.6.1.   Sensibilitatea termică (efectul flăcării)

1.6.1.1.   Aparatura

Aparatura este constituită dintr-un tub din oțel, de unică folosință, cu dispozitive de închidere refolosibile (figura 1), instalat într-un dispozitiv de încălzire și protecție. Fiecare tub este obținut prin ambutisarea adâncă a tablei de oțel (a se vedea apendicele) și are un diametru interior de 24 mm, o lungime de 75 mm și o grosime a pereților de 0,5 mm. Tuburile sunt prevăzute cu flanșă la extremitatea deschisă, pentru a permite închiderea fiecăruia cu setul plăcii cu orificii. Acesta este constituit dintr-o placă cu rezistență la presiune, cu un orificiu central, montată strâns pe tub printr-o îmbinare cu șurub din două părți (piuliță și o șaibă filetată). Piulița și șaiba filetată sunt realizate din oțel crom-mangan (a se vedea apendicele) care nu produce scântei până la 800 °C. Plăcile perforate au o grosime de 6 mm, sunt realizate din oțel termorezistent (a se vedea apendicele) și sunt disponibile într-o gamă de diametre și orificii.

1.6.1.2.   Condiții experimentale

În general, substanța este supusă testului în forma în care este primită, deși în anumite cazuri, de exemplu dacă este presată, turnată sau condensată într-un mod anume, s-ar putea să fie necesară mărunțirea acesteia înaintea testului.

Pentru substanțele solide, masa materialului ce urmează să fie supus testelor se determină printr-o metodă, în două etape, a probei în gol. Un tub căruia i s-a determinat tara este umplut cu 9 cm3 de substanță și aceasta este tasată cu o forță de 80 N aplicată pe toată secțiunea transversală a tubului. Din motive de siguranță sau în cazurile în care este posibilă modificarea formei fizice a eșantionului prin compresie, se pot folosi alte procedee de umplere; de exemplu, dacă substanța este foarte sensibilă la frecare, nu se recomandă tasarea. Dacă substanța se poate comprima, atunci se mai adaugă și se tasează până la umplerea tubului pe o lungime de 55 mm de la capăt. Se determină masa totală a substanței folosite la umplerea tubului până la 55 mm și se mai adaugă substanță în două reprize, tasându-se de fiecare dată cu o forță de 80 N. Apoi se mai adaugă și se tasează sau se scoate material, astfel încât tubul să fie umplut pe o lungime de 15 mm de la partea superioară. Se execută a doua operație preliminară a probei în gol, plecând de la o cantitate tasată egală cu o treime din masa totală rezultată în prima etapă a probei în gol. Se mai adaugă substanță în două reprize și se tasează cu o forță de 80 N reglându-se nivelul substanței din tub până la 15 mm de la partea superioară prin adăugare sau scoatere de substanță, după caz. Cantitatea de substanță solidă determinată în a doua operație preliminară se utilizează pentru fiecare test; umplerea fiind realizată în trei reprize, cu cantități egale, fiecare comprimată până la 9 cm3 cu forța necesară, oricare ar fi valoarea acesteia. (Această operație poate fi facilitată prin folosirea unor inele de distanțare.)

Lichidele și gelurile se încarcă în tub până la o înălțime de 60 mm, având grijă în mod deosebit să se evite formarea bulelor în gel. Șaiba filetată este glisată pe tub dinspre bază, se inserează placa perforată corespunzătoare și se strânge piulița după aplicarea unui lubrifiant pe bază de disulfură de molibden. Este esențial să se verifice dacă nu a rămas substanță prinsă între flanșă și placă sau în filet.

Încălzirea se realizează cu propan dintr-o butelie industrială, prevăzută cu un regulator de presiune (60 – 70 mbar), care trece printr-un contor de gaze și este distribuit uniform (în funcție de flacăra arzătoarelor) dintr-un rezervor către patru arzătoare. Arzătoarele sunt distribuite în jurul incintei de testare, așa cum se arată în figura 1. Cele patru arzătoare au un consum combinat de aproximativ 3,2 litri de propan pe minut. Se pot utiliza și alte gaze, respectiv arzătoare, dar viteza de încălzire trebuie să fie cea menționată în figura 3. Pentru toate aparatele, viteza de încălzire trebuie să se verifice periodic cu ajutorul tuburilor umplute cu dibutilftalat, după cum se indică în figura 3.

1.6.1.3.   Desfășurarea testelor

Fiecare test se realizează până la fragmentarea tubului sau după încălzirea tubului timp de cinci minute. Dacă la test se produce fragmentarea tubului în trei sau mai multe bucăți, care uneori pot să fie legate între ele prin fâșii înguste de metal ca în figura 2, se estimează că s-a produs o explozie. Dacă la test rezultă mai puține fragmente sau nu are loc fragmentarea, se consideră că nu s-a produs o explozie.

Se realizează mai întâi o serie de trei teste cu o placă perforată, cu orificiul cu diametrul de 6,0 mm și, dacă nu rezultă nici o explozie, se realizează o a doua serie de trei teste cu o placă cu orificiul de 2,0 mm. Dacă în oricare dintre seriile de teste se produce explozia, nu mai este necesară continuarea testelor.

1.6.1.4.   Evaluare

Rezultatul testului se consideră ca fiind pozitiv, dacă se produce explozie în oricare dintre seriile de teste menționate anterior.

1.6.2.   Sensibilitatea mecanică (la șoc)

1.6.2.1.   Aparatura (figura 4)

Piesele esențiale ale unei sonete clasice cu berbec sunt un bloc de oțel turnat cu soclu, nicovală, coloană, ghidaje, greutăți de șoc, dispozitiv de decuplare și suport pentru probă. Nicovala din oțel cu diametru de 100 mm și înălțimea de 70 mm este prinsă în șuruburi la partea superioară a unui bloc din oțel de 230 mm (lungime) × 250 mm (lățime) × 200 mm (înălțime) cu un soclu turnat de 450 mm (lungime) × 450 (lățime) × 60 mm (înălțime). O coloană, realizată dintr-un tub de oțel trefilat fără sudură, este prinsă într-un suport fixat cu șuruburi pe spatele blocului din oțel. Aparatul este fixat cu patru șuruburi pe un bloc din beton de 60 × 60 × 60 cm, astfel încât șinele de ghidare să fie perfect verticale și greutatea de șoc să cadă liber. Sunt disponibile greutăți de 5 până la 10 kg, realizate din oțel calmat. Berbecul este din oțel călit, HRC 60 până la 63, cu un diametru de minimum 25 mm.

Proba supusă testului este închisă într-un dispozitiv de șoc constituit din doi cilindri coaxiali din oțel calmat, unul deasupra celuilalt, situați într-un cilindru gol de oțel, care se folosește ca inel de ghidare. Cilindrii din oțel calmat au diametrul de 10 (-0,003, -0,005) mm și înălțimea de 10 mm, cu fețele lustruite, muchiile rotunjite (raza de curbură de 0,5 mm) și o duritate HRC de 58 până la 65. Cilindrul gol trebuie să aibă un diametru exterior de 16 mm, un alezaj șlefuit de 10 (+ 0,005, +0,010) mm și o înălțime de 13 mm. Dispozitivul de șoc este asamblat pe o nicovală intermediară (diametrul 26 mm și înălțimea de 26 mm) realizată din oțel și centrată cu ajutorul unui inel de centrare cu perforații pentru a permite evacuarea vaporilor.

1.6.2.2.   Condiții experimentale

Volumul eșantionului este de 40 mm3 sau un volum corespunzător aparatului utilizat. Substanțele solide se supun testului în stare uscată și se pregătesc după cum urmează:

Substanțele care se livrează în general sub formă de pastă ar trebui să fie supuse testului în stare uscată, dacă este posibil, sau, în orice caz, după eliminarea cantității maxime posibile de diluant. Pentru testarea substanțelor lichide, aparatul de testare se reglează astfel încât între cilindrii de oțel superior și inferior să existe un spațiu de 1 mm.

1.6.2.3.   Desfășurarea testelor

Se realizează o serie de șase teste cu o greutate de șoc de 10 kg în cădere de la 0,40 m (40 J). Dacă se obține o explozie în primele șase teste la 40 J, trebuie să se mai realizeze un set de șase teste, cu greutatea de 5 kg în cădere de la 0,15 m (7,5 J). În alt aparat, proba se compară cu substanța de referință aleasă printr-o metodă stabilită (de exemplu metoda „up-and-down” etc.).

1.6.2.4.   Evaluare

Rezultatul se consideră pozitiv dacă se produce o explozie (izbucnirea unei flăcări și/sau un zgomot caracteristic unei explozii) cel puțin o dată în oricare dintre testele cu aparatul specificat sau dacă proba este mai sensibilă decât 1,3-dinitrobenzenul sau RDX într-un test alternativ de sensibilitate la șoc.

1.6.3.   Sensibilitatea mecanică (la frecare)

1.6.3.1.   Aparatul (figura 5)

Aparatul pentru testul de sensibilitate la frecare este constituit dintr-o placă de bază din fontă pe care se montează aparatul de testare la frecare. Acesta conține un bulon din porțelan și un disc mobil din porțelan. Discul din porțelan este fixat într-un culisou care se deplasează pe două ghidaje. Culisoul este cuplat la un motor electric prin intermediul unei biele, a unui excentric și a unui angrenaj de transmisie corespunzător, astfel încât să se asigure o deplasare a discului de porțelan, doar o singură dată, înainte și înapoi, pe o distanță de 10 mm, sub bulonul din porțelan. Bulonul poate să fie supus unei sarcini, de exemplu, de 120 sau 360 newtoni.

Discurile din porțelan sunt realizate din porțelan tehnic (rugozitatea de 9 – 32 μm) și au dimensiuni de 25 mm (lungime) × 25 mm (lățime) × 5 mm (înălțime). Bulonul cilindric din porțelan se realizează, de asemenea, din porțelan tehnic și are o lungime de 15 mm, diametrul de 10 mm și extremitățile rotunjite, cu suprafața rugoasă și cu o rază de curbură de 10 mm.

1.6.3.2.   Condiții experimentale

Volumul probei este de 10 mm3 sau un volum corespunzător aparatului utilizat.

Substanțele solide se supun testului în stare uscată și se pregătesc după cum urmează:

Substanțele care se livrează în general sub formă de paste se supun testului în stare uscată, dacă este posibil. Dacă substanța nu se poate prepara în stare uscată, pasta (după eliminarea cantității maxime posibile de diluant) se supune testului sub forma unei pelicule cu următoarele dimensiuni: 0,5 mm grosime, 2 mm lățime și 10 mm lungime, realizată cu o matriță.

1.6.3.3.   Desfășurarea testelor

Bulonul din porțelan se așează deasupra eșantionului de testat și se aplică sarcina. În timpul testului, urmele lăsate de burete pe placa de porțelan trebuie să fie dispuse transversal față de direcția de deplasare. Bulonul trebuie să rămână pe eșantion, cantitatea de substanță de testat trebuie să fie suficientă, iar discul să se deplaseze corect sub bulon. Substanțele în formă de pastă se depun, cu o matriță sub forma unei pelicule cu grosimea de 0,5 mm și 2 × 10 mm. Discul de porțelan trebuie să se deplaseze înainte și înapoi pe o distanță de 10 mm sub bulonul de porțelan timp de 0,44 secunde; cele două extremități ale fiecărui bulon se folosesc fiecare la două încercări și cele două suprafețe ale discului se utilizează fiecare la trei încercări.

Se realizează o serie de șase teste la o sarcină de 360 N. Dacă în aceste șase aceste teste se obține un rezultat pozitiv, trebuie să se mai realizeze o serie de șase teste cu o sarcină de 120 N. În alt aparat, proba se compară cu substanța de referință aleasă printr-o metodă stabilită (de exemplu metoda „up-and-down” etc.)

1.6.3.4.   Evaluarea

Rezultatul se consideră pozitiv dacă se produce o explozie (pocnitură și/sau zgomot sau izbucnirea unei flăcări sunt echivalente cu o explozie) cel puțin o dată în oricare dintre teste cu aparatul de testare la frecare specificat sau sunt satisfăcute criteriile echivalente pentru o altă testare de sensibilitate mecanică (la frecare).

2.   DATE

În principiu, se consideră că o substanță prezintă pericol de explozie în sensul prezentei directive, în cazul în care se obține un rezultat pozitiv la testele de sensibilitate termică sau de sensibilitate mecanică (la șoc sau la frecare).

3.   RAPORT

3.1.   RAPORTUL DE TESTARE

Raportul de testare trebuie să conțină, dacă este posibil, informațiile următoare:

3.2.   INTERPRETAREA ȘI EVALUAREA REZULTATELOR

Raportul de testare menționează toate rezultatele considerate false, anormale sau nereprezentative. Dacă unele rezultate se resping, se prezintă o explicație și rezultatele unor teste suplimentare sau alternative. Cu excepția cazului în care un rezultat anormal se poate explica, acesta trebuie să fie acceptat ca atare și să fie folosit la clasificarea substanței în consecință.

4.   REFERINȚE BIBLIOGRAFICE

A.15.   PUNCTUL DE AUTOAPRINDERE (LICHIDE ȘI GAZE)

1.   METODA

1.1.   INTRODUCERE

Substanțele explozive și substanțele care se aprind spontan în contact cu aerul la temperatura ambiantă nu se supun prezentului test. Modul de operare este aplicabil la gaze, lichide și vapori care, în prezența aerului, se aprind la contactul cu o suprafață încălzită.

Punctul de autoaprindere scade considerabil prin influența impurităților catalitice existente, materialul suprafeței în contact sau prin creșterea volumului recipientului de testare.

1.2.   DEFINIȚII ȘI UNITĂȚI

Gradul de autoinflamabilitate se exprimă ca punct de autoaprindere. Punctul de autoaprindere este cea mai mică temperatură la care substanța se aprinde în contact cu aerul în condițiile definite în metoda de testare.

1.3.   SUBSTANȚE DE REFERINȚĂ

Substanțele de referință sunt specificate în standarde (a se vedea 1.6.3). Acestea trebuie să servească în special la verificarea periodică a acurateței metodei și să permită compararea cu rezultatele obținute prin alte metode.

1.4.   PRINCIPIUL METODEI

Metoda determină temperatura minimă a suprafeței interioare a unei incinte, la care are loc aprinderea unui gaz, a vaporilor sau a unui lichid injectat în incinta respectivă.

1.5.   CRITERII DE CALITATE

Repetabilitatea variază în funcție de intervalul de temperaturi de autoaprindere și de metoda de testare folosită.

Sensibilitatea și specificitatea depind de metoda de testare folosită.

1.6.   DESCRIEREA METODEI

1.6.1.   Aparatură

Aparatura este descrisă în metoda menționată la 1.6.3.

1.6.2.   Condiții experimentale

Un eșantion din substanța de testat este supus testului conform metodei menționate la 1.6.3.

1.6.3.   Desfășurarea testului

A se vedea IEC 79-4, DIN 51794, ASTM-E 659-78, BS 4056, NF T 20-037.

2.   DATE

Se înregistrează temperatura, presiunea atmosferică, cantitatea de probă utilizată și timpul scurs până la producerea aprinderii.

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

Nici una.

A.16.   TEMPERATURA RELATIVĂ DE AUTOAPRINDERE PENTRU SUBSTANȚELE SOLIDE

1.   METODA

1.1.   INTRODUCERE

Substanțele explozive și substanțele care se aprind spontan în contact cu aerul la temperatura ambiantă nu se supun prezentului test.

Scopul prezentului test este de a furniza informații preliminare privind autoaprinderea substanțelor solide la temperaturi ridicate.

Dacă temperatura degajată, fie prin reacția substanței cu oxigenul, fie prin descompunerea exotermă, nu se împrăștie destul de repede în mediul înconjurător, se produce autoîncălzirea care conduce la autoaprindere. Autoaprinderea se produce, prin urmare, atunci când viteza de producere a căldurii este mai mare decât viteza de pierdere a căldurii.

Metoda de testare este utilă ca test preliminar de triere a substanțelor solide. Având în vedere natura complexă a fenomenelor de aprindere și de combustie a solidelor, temperatura de autoaprindere determinată conform prezentei metode de testare se folosește numai pentru comparare.

1.2.   DEFINIȚII ȘI UNITĂȚI

Temperatura de autoaprindere determinată prin prezenta metodă este temperatura minimă a mediului ambiant, exprimată în °C, la care un volum determinat dintr-o substanță se aprinde în condiții definite.

1.3.   SUBSTANȚĂ DE REFERINȚĂ

Nici una.

1.4.   PRINCIPIUL METODEI

Un anumit volum din substanță se introduce într-o etuvă la temperatura camerei; în timp ce temperatura etuvei este crescută cu o viteză de 0,5 °C/min până la 400 °C sau până la punctul de topire, dacă este mai mic, se înregistrează curba temperatură/timp pentru condițiile din centrul eșantionului. În sensul prezentului test, temperatura etuvei la care temperatura eșantionului ajunge la 400 °C prin autoîncălzire se numește temperatură de autoaprindere.

1.5.   CRITERII DE CALITATE

Nici unul.

1.6.   DESCRIEREA METODEI

1.6.1.   Aparatură

1.6.1.1.   Etuva

Etuvă de laborator termoreglabilă (volum de aproximativ 2 l) prevăzură cu circulație naturală de aer și o supapă pentru atenuarea exploziei. Pentru evitarea unui posibil risc de explozie, trebuie evitat contactul tuturor gazelor de descompunere cu elementele de încălzire electrică.

1.6.1.2.   Cubul din plasă metalică

Se taie o bucată dintr-o plasă fină din oțel inoxidabil cu ochiuri de 0,045 mm conform modelului din figura 1. Plasa se pliază și se fixează cu sârmă într-un cub deschis la partea superioară.

1.6.1.3.   Termocuplurile

Termocupluri corespunzătoare.

1.6.1.4.   Înregistratorul

Orice înregistrator cu două canale etalonat de la 0 la 600 °C sau la o tensiune corespunzătoare.

1.6.2.   Condiții experimentale

Substanțele se supun testului în forma în care se primesc.

1.6.3.   Desfășurarea testului

Cubul se umple cu substanță, se tasează ușor, adăugând substanță până la umplerea cubului. Cubul se suspendă apoi în centrul unei etuve la temperatura camerei. Un termocuplu se instalează în centrul cubului și celălalt între cub și peretele etuvei, pentru înregistrarea temperaturii din etuvă.

Temperatura etuvei și cea a probei se înregistrează permanent în timpul creșterii temperaturii etuvei până la 400 °C sau până la punctul de topire, dacă este mai mic, cu o viteză de 0,5 °C/min.

Când substanța se aprinde, termocuplul probei va indica o creștere foarte bruscă a temperaturii, peste temperatura etuvei.

2.   DATE

Temperatura etuvei la care temperatura probei ajunge la 400 °C prin autoîncălzire este importantă pentru evaluare (a se vedea figura 2).

3.   RAPORT

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

4.   REFERINȚE BIBLIOGRAFICE

Figura 1

Modelul cubului de testare de 20 mm

Figura 2

Curbă de tipul temperatură/timp

A.17.   PROPRIETĂȚI OXIDANTE (SOLIDE)

1.   METODA

1.1.   INTRODUCERE

Înainte de a realiza acest test, este util să se colecteze informații preliminare privind orice posibile proprietăți explozive ale substanței de testat.

Prezentul test nu se aplică lichidelor, gazelor, substanțelor explozive sau inflamabile sau peroxizilor organici.

Prezentul test nu este necesar dacă examinarea formulei structurale stabilește dincolo de orice îndoială că substanța nu are capacitate de reacție exotermă cu un material combustibil.

Pentru a stabili dacă sunt necesare precauții speciale în timpul testului, se realizează un test preliminar.

1.2.   DEFINIȚII ȘI UNITĂȚI

Timpul de ardere: timpul de reacție, exprimat în secunde, necesar pentru ca zona de reacție să traverseze un cartuș, în conformitate cu procedura descrisă la punctul 1.6.

Viteza de ardere: exprimată în milimetri pe secundă.

Viteza maximă de ardere: cea mai mare valoare a vitezelor de ardere obținută cu amestecuri ce conțin oxidant în proporție de 10 - 90 % gr.

1.3.   SUBSTANȚA DE REFERINȚĂ

Azotatul de bariu (de puritate analitică) se folosește ca substanță de referință în test și în testul preliminar.

Amestecul de referință este amestecul constituit din azotat de bariu și pudră de celuloză, preparat conform descrierii de la punctul 1.6, care are viteza maximă de ardere (amestecul conține, de regulă, 60 % gr azotat de bariu).

1.4.   PRINCIPIUL METODEI

Pentru siguranță se realizează un test preliminar. În cazul în care testul preliminar indică în mod clar că substanța supusă testului are proprietăți oxidante, nu mai este necesar alt test. Dacă nu se întâmplă astfel, substanța se supune testului complet.

Pentru testul complet, se prepară amestecuri cu proporții diferite de substanță de testat și substanță combustibilă. Se prepară apoi câte un cartuș din fiecare amestec, care se aprinde la o extremitate.

1.5.   CRITERII DE CALITATE

Dacă este necesar, orice metodă de mărunțire și amestecare este valabilă, cu condiția ca diferența dintre viteza maximă de ardere și valoarea mediei aritmetice, în șase teste separate, să fie de maximum 10 %.

1.6.   DESCRIEREA METODEI

1.6.1.   Prepararea

1.6.1.1.   Substanța de testat

Proba de analizat se aduce la dimensiuni ale particulelor < 0,125 mm prin următoarea metodă: se cerne substanța, se mărunțește fracția rămasă, se repetă acțiunea până când întreaga cantitate de probă trece prin sită.

Se poate utiliza orice metodă de mărunțire sau cernere care satisface criteriile de calitate.

Înaintea preparării amestecului, substanța se usucă la 105 °C, până la greutate constantă. Dacă temperatura de descompunere a substanței de testat este mai mică de 105 °C, substanța trebuie să se usuce la o temperatură mai mică.

1.6.1.2.   Substanța combustibilă

Pulberea de celuloză se utilizează ca substanță combustibilă. Celuloza ar trebui să fie de tipul utilizat în cromatografia în strat subțire sau în cromatografia în coloană. S-a dovedit că tipul care conține mai mult de 85 % fibre cu lungimea de 0,020 – 0,075 mm este corespunzătoare. Pulberea de celuloză se trece printr-o sită cu ochiuri de 0,125 mm. Se folosește același lot de celuloză pentru tot testul.

Înainte de prepararea amestecului, pulberea de celuloză este uscată la 105 °C până se obține o greutate constantă.

Dacă în testul preliminar se utilizează rumeguș de lemn, se prepară un rumeguș prin colectarea porțiunii care trece prin sita cu ochiuri de 1,6 mm, se amestecă cu grijă, apoi se usucă la 105 °C timp de patru ore într-un strat cu o grosime de maximum 25 mm. Se răcește și se păstrează până când este necesar, de preferință într-un interval de 24 de ore de la uscare, într-un recipient etanș cât mai bine umplut.

1.6.1.3.   Sursa de ardere

Ar trebui să se folosească flacăra unui bec de gaz (diametrul minim de 5 mm) ca sursă de aprindere. Dacă se utilizează altă sursă de aprindere (de exemplu la testul în atmosferă inertă), trebuie să se prezinte în raportul de testare descrierea și justificarea acesteia.

1.6.2.   Desfășurarea testului

Notă:

Amestecurile din oxidanți și celuloză sau rumeguș trebuie să fie tratate ca posibil explozive și manipulate cu atenția cuvenită.

1.6.2.1.   Test preliminar

Substanța uscată se amestecă cu grijă cu celuloza uscată sau rumegușul uscat în proporții din greutate de substanță/celuloză sau rumeguș de 2:1 și din amestecul obținut se formează un cartuș conic cu dimensiunile de 3,5 cm (diametrul la bază) × 2,5 cm (înălțimea) prin umplerea, fără îndesare, a unei forme conice (de exemplu o pâlnie din sticlă de laborator cu robinetul închis).

Cartușul este așezat pe o placă rece, necombustibilă, neporoasă și cu conductibilitate termică redusă. Testul ar trebui să se realizeze sub nișă de tiraj, conform descrierii de la punctul 1.6.2.2.

Sursa de aprindere se aduce în contact cu conul. Se urmăresc amploarea și durata reacției rezultate și se înregistrează.

Dacă reacția este viguroasă, substanța se consideră ca fiind oxidantă.

Dacă rezultatele nu sunt certe, este necesar să se realizeze testul complet descris în continuare.

1.6.2.2.   Test complet

Se prepară amestecuri oxidant/celuloză ce conțin 10 – 90 % oxidant, cu o rație de creștere de 10 % a cantității de oxidant. Pentru cazurile limită, ar trebui să se utilizeze amestecuri intermediare oxidant/celuloză pentru a obține viteza maximă de ardere cu mai multă precizie.

Cartușul se obține cu o matriță. Matrița este din metal, are o lungime de 250 mm și o secțiune transversală triunghiulară cu o înălțime interioară de 10 mm și o lățime interioară de 20 mm. Pe ambele fețe ale matriței, pe direcție longitudinală, se montează două plăci metalice ca opritoare laterale care depășesc cu 2 mm extremitatea superioară a secțiunii transversale triunghiulare (figura). Dispozitivul obținut se umple fără tasare cu amestec, puțin în exces. După ce se lasă matrița să cadă de la o înălțime de 2 cm pe o suprafață solidă, substanța în exces se curăță cu o racletă oblică. Plăcile opritoare se scot și pulberea rămasă se netezește cu un rulou. Se așează apoi o placă cu conductibilitate termică mică, neporoasă și necombustibilă peste formă, ansamblul se răstoarnă și se scoate forma.

Se introduce cartușul în nișă, perpendicular pe direcția curentului de aer.

Viteza aerului trebuie să fie suficientă pentru a preveni răspândirea vaporilor în laborator și ar trebui să fie constantă în timpul testului. Curentul de aer trebuie să formeze un ecran în jurul aparatului.

Datorită caracterului higroscopic al celulozei și al unor substanțe de testat, testul se execută cât se poate de repede.

Se aprinde un capăt al cartușului prin contactul cu flacăra.

Se măsoară timpul de reacție pe o distanță de 200 mm după ce zona de reacție s-a propagat pe o distanță inițială de 30 mm.

Testul se realizează cu substanța de referință și cel puțin o dată cu fiecare amestec din gama celor constituite din substanța de testat și celuloză în diferite proporții.

Dacă se constată o viteză maximă de ardere cu mult mai mare decât cea a amestecului de referință, testul se poate opri; în caz contrar, testul se repetă de cinci ori pentru fiecare dintre cele trei amestecuri care au cea mai mare viteză de ardere.

Dacă se suspectează un rezultat fals pozitiv, atunci ar trebui să se repete testul cu o substanță inertă cu particule de dimensiuni similare, de exemplu kiselgur, în loc de celuloză. O altă posibilitate constă în repetarea testului cu amestecul cu viteza de ardere cea mai mare, în atmosferă inertă (cu un conținut de oxigen < 2 % v/v).

2.   DATE

Din motive de siguranță, se consideră că viteza maximă de ardere – nu valoarea medie – reprezintă proprietatea oxidantă maximă a substanței supuse testului.

Valoarea cea mai mare a vitezei de ardere într-o serie de șase teste pe un amestec dat este relevantă pentru evaluare.

Se reprezintă grafic valoarea cea mai mare a vitezei de ardere pentru fiecare amestec în funcție de concentrația oxidantului. Din grafic se citește viteza maximă de ardere.

Cele șase valori ale vitezei de ardere măsurate într-un set realizat cu amestecul cu viteza maximă de ardere trebui să difere cu maximum 10 % față de valoarea mediei aritmetice; în caz contrar, sunt necesare metode îmbunătățite de mărunțire și amestecare.

Se compară viteza maximă de ardere cu viteza maximă de ardere a amestecului de referință (a se vedea punctul 1.3).

Dacă încercările se realizează în atmosferă inertă, se compară viteza maximă de reacție cu cea obținută cu amestecul de referință în atmosferă inertă.

3.   RAPORT

3.1.   RAPORTUL DE TESTARE

Raportul de testare cuprinde, dacă este posibil, următoarele informații:

3.2.   INTERPRETAREA REZULTATELOR

Se consideră că o substanță este substanță oxidantă, în cazul în care:

Pentru a se evita rezultatele fals pozitive, la interpretarea rezultatelor se iau în considerare și rezultatele obținute la testarea substanței cu un material inert și/sau la testul în atmosferă inertă.

4.   REFERINȚE BIBLIOGRAFICE

PARTEA B: METODE PENTRU DETERMINAREA TOXICITĂȚII

INTRODUCERE GENERALĂ: PARTEA B

A.   INTRODUCERE

A se vedea introducerea generală.

B.   DEFINIȚII

Definiții specifice pentru toxicitatea la administrare prin inhalare

Definiții specifice pentru procedura cu doză fixă la determinarea toxicității acute la administrare orală

C.   MUTAGENEZA (inclusiv testul de triere prealabilă a compușilor cu potențial cancerigen)

Pentru evaluarea preliminară a potențialului mutagen al unei substanțe, este necesar să se obțină informații privind două categorii de mecanisme, și anume mutația genică și anomaliile cromozomiale.

Cele două mecanisme se evaluează prin următoarele teste:

D.   EVALUARE ȘI INTERPRETARE

Există limitări privind măsura în care este posibilă extrapolarea directă la om a rezultatelor obținute din testele pe animale și in vitroși trebuie să se țină seama de acest aspect la evaluarea și interpretarea testelor.

În cazul în care sunt disponibile, dovezile privind efecte adverse asupra oamenilor pot să aibă semnificație în determinarea posibilelor efecte ale substanțelor chimice asupra populației umane.

E.   REFERINȚE BIBLIOGRAFICE

Toxicologia este o știință experimentală în evoluție și există o bibliografie bogată pentru fiecare subiect. Informații importante se pot găsi în orientările OCDE pentru teste.

Observații suplimentare

Îngrijirea animalelor

Controlul riguros al condițiilor de mediu și tehnicile corespunzătoare de îngrijire a animalelor sunt esențiale în realizarea testelor de toxicitate.

Bunăstarea animală

La elaborarea metodelor de testare, trebuie să se acorde atenția cuvenită bunăstării animale. Câteva exemple sunt prezentate pe scurt în continuare; lista prezentată nu este completă. Formularea exactă și/sau condițiile se citesc în textul metodelor:
