a) sieci transeuropejskiego systemu kolei konwencjonalnych, określona w sekcji 1.1 załącznika I do dyrektywy 2008/57/WE;

b) sieci transeuropejskiego systemu kolei dużych prędkości, określona w sekcji 2.1 załącznika I do dyrektywy 2008/57/WE;

c) wszystkich pozostałych części sieci.

a) przepisach technicznych, o których mowa w ust. 1;

b) procedurach oceny zgodności i weryfikacji, jakie należy wykonać w celu stosowania przepisów krajowych, o których mowa w ust. 1;

c) podmiotach wyznaczonych zgodnie z art. 17 ust. 3 dyrektywy 2008/57/WE do przeprowadzania oceny zgodności i procedur weryfikacji w odniesieniu do szczególnych przypadków określonych w sekcji 7.3 załącznika.

a) identyfikacji barier w zakresie dostępności;

b) zapewnienia informacji dla użytkowników;

c) monitorowania i oceny postępów w zakresie dostępności.

a) strefy publiczne stacji przeznaczone do transportu pasażerów, jak określono w pkt 2.1.1 załącznika;

b) tabor kolejowy, jak określono w pkt 2.1.2 załącznika.

a) państwa członkowskie wyrażające chęć uczestnictwa,

b) organy przedstawicielskie sektora kolejowego,

c) organy przedstawicielskie użytkowników,

d) Europejska Agencja Kolejowa.

a) monitorowanie rozwoju minimalnej struktury danych na potrzeby wykazu majątku;

b) wspieranie państw członkowskich w opracowaniu swoich wykazów majątku oraz planów wdrożenia;

c) udzielanie pomocy Komisji w monitorowaniu wdrażania TSI;

d) ułatwianie wymiany najlepszych praktyk;

e) pomoc Komisji w określaniu wspólnych priorytetów i kryteriów wdrażania TSI, zgodnie z art. 8;

f) w stosownych przypadkach, formułowanie zaleceń dla Komisji, w szczególności w celu lepszego wdrożenia TSI.

a) podsystemów dopuszczonych zgodnie ze wspomnianą decyzją;

b) projektów dotyczących nowych, odnowionych lub zmodernizowanych podsystemów, które w dniu publikacji niniejszego rozporządzenia znajdują się na zaawansowanym etapie realizacji lub są przedmiotem obowiązującej umowy;

c) projektów dotyczących nowego taboru o bieżącej konstrukcji, o którym mowa w pkt 7.1.2 załącznika do niniejszego rozporządzenia.

— wielkość uskoku między progiem drzwi (lub wysuniętą płytą łączącą takich drzwi) a peronem nie przekracza 75 mm w poziomie i 50 mm w pionie, oraz

— tabor nie posiada wewnętrznego stopnia między progiem drzwi i przedsionkiem wejściowym.

1) System kolei w Unii, którego dotyczy dyrektywa 2008/57/WE i którego część stanowią podsystemy, jest to zintegrowany system, którego spójność podlega weryfikacji. Spójność ta musi być sprawdzona zwłaszcza pod względem specyfikacji każdego podsystemu, jego interfejsów z systemem, z którym jest zintegrowany, jak również pod względem przepisów ruchowych i zasad utrzymania.

2) Specyfikacje funkcjonalne i techniczne podsystemów i ich interfejsów, opisane w pkt 4.2–4.3, nie narzucają stosowania konkretnych technologii ani rozwiązań technicznych z wyjątkiem sytuacji, gdy jest to absolutnie konieczne dla interoperacyjności sieci kolejowej w Unii. Nowatorskie rozwiązania w zakresie interoperacyjności mogą jednak wymagać przyjęcia nowych specyfikacji lub nowych metod oceny. W celu umożliwienia innowacji technicznych takie specyfikacje i metody oceny opracowuje się w oparciu o proces opisany w art. 6 rozporządzenia.

3) Biorąc pod uwagę wszystkie obowiązujące zasadnicze wymagania, parametry podstawowe związane z dostępnością dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się określono dla podsystemów „Infrastruktura” i „Tabor” w pkt 4.2 niniejszej TSI. Wymagania eksploatacyjne i odpowiedzialność zostały określone w TSI „Ruch kolejowy” oraz w pkt 4.4 niniejszej TSI.

1) W świetle zasadniczych wymagań sekcji 3, funkcjonalne i techniczne specyfikacje podsystemu „Infrastruktura” związane z dostępnością dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się wyglądają następująco:

— Parkingi dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się

— Trasy pozbawione przeszkód

— Drzwi i wejścia

— Posadzki

— Sygnalizacja przeszkód przezroczystych

— Toalety i stanowiska przewijania dzieci

— Meble i urządzenia wolno stojące

— Kasy i automaty biletowe, punkty informacyjne i punkty obsługi klienta

— Oświetlenie

— Informacje wizualne: drogowskazy, piktogramy, informacja drukowana lub dynamiczna

— Informacje mówione

— Szerokości peronów i krawędzie peronów

— Koniec peronu

— Urządzenia wspomagające wsiadanie znajdujące się na peronach

— Jednopoziomowe przejścia przez tory

2) Parametry podstawowe, które zostały określone w pkt 4.2.1.1–4.2.1.15, mają zastosowanie do zakresu podsystemu „Infrastruktura” zdefiniowanego w pkt 2.1.1; można je podzielić na dwie kategorie:

— Parametry podstawowe, dla których należy określić szczegółowe informacje techniczne, takie jak parametry w stosunku do peronów i sposobu dostępu do peronów. W tym pierwszym przypadku parametry podstawowe specjalnie opisano, a szczegółowe informacje techniczne, jakie muszą być spełnione w celu spełnienia wymogu, zostały sprecyzowane.

— Parametry podstawowe, dla których nie ma konieczności określenia szczegółowych informacji technicznych, takie jak nachylenie podjazdów lub właściwości miejsc parkingowych. W tym drugim przypadku parametr podstawowy określono jako wymóg funkcjonalny, który można spełnić przez zastosowanie kilku rozwiązań technicznych.

1) Na stacjach wyposażonych w osobne parkingi, w miejscu położonym w miarę możliwości jak najbliżej wejścia dostępnego dla osób o ograniczonej możliwości poruszania się muszą zostać zarezerwowane wystarczające i dostosowane miejsca parkingowe dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się uprawnionych do korzystania z miejsc parkingowych dla niepełnosprawnych.

1) Należy zapewnić trasy pozbawione przeszkód łączące się z następującymi strefami publicznymi infrastruktury, o ile występują:

— punkty zatrzymania innych środków transportu na terenie stacji (np. postój taksówek, przystanek autobusowy, tramwajowy, metro, prom itd.),

— parkingi,

— wejścia i wyjścia dostępne dla osób o ograniczonej możliwości poruszania się,

— punkty informacyjne,

— systemy informacji wizualnej i dźwiękowej,

— kasy i automaty biletowe,

— obsługa klienta,

— poczekalnie,

— toalety,

— perony.

2) Przebieg tras pozbawionych od przeszkód musi być możliwie najkrótszy.

3) Posadzki tras pozbawionych przeszkód i podłoże muszą mieć słabe właściwości odblaskowe.

1) Wszystkie trasy pozbawione przeszkód, kładki dla pieszych i przejścia podziemne muszą mieć minimalną wolną od przeszkód szerokość 160 cm z wyjątkiem obszarów, które określono w pkt 4.2.1.3 ppkt 2 (drzwi), 4.2.1.12 ppkt 3 (perony) oraz 4.2.1.15 ppkt 2 (jednopoziomowe przejścia przez tory).

2) W przypadku gdy na trasie poziomej zainstalowano progi, muszą one kontrastować z otoczeniem posadzki i nie mogą być wyższe niż 2,5 cm.

1) W przypadku tras pozbawionych przeszkód, obejmujących zmianę poziomu, dla osób o ograniczonej możliwości poruszania się musi zostać udostępniona trasa pozbawiona schodów stanowiąca alternatywę dla schodów.

2) Klatki schodowe na trasach pozbawionych przeszkód muszą mieć minimalną szerokość 160 cm mierzoną między poręczami. Co najmniej pierwszy i ostatni stopień muszą być oznaczone kontrastującą taśmą oraz przynajmniej dotykowe oznaczenia ostrzegawcze na powierzchni muszą być umieszczone przed pierwszym stopniem w dół.

3) Tam gdzie nie zapewniono podnośników, należy zainstalować podjazdy dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się, które nie mogą korzystać ze schodów. Podjazdy te muszą mieć umiarkowane nachylenie. Ostre nachylenie jest dozwolone wyłącznie dla krótkich odległości.

4) Schody i podjazdy muszą być wyposażone w poręcze po obu stronach, na dwóch poziomach.

5) Podnośniki zapewnia się tam, gdzie nie udostępniono podjazdów; muszą być one co najmniej typu 2, zgodnie ze specyfikacjami, o których mowa w dodatku A, indeks 1. Podnośniki typu 1 są dozwolone jedynie w przypadku stacji, które są odnawiane lub modernizowane.

6) Schody ruchome i ruchome chodniki muszą być zaprojektowane zgodnie ze specyfikacją wskazaną w dodatku A, indeks 2.

7) Jednopoziomowe przejścia przez tory mogą stanowić część trasy pozbawionej przeszkód, jeżeli są zgodne z wymaganiami pkt 4.2.1.15.

1) Trasy pozbawione przeszkód muszą być wyraźnie oznaczone informacjami wizualnymi zgodnie z pkt 4.2.1.10.

2) Osobom niedowidzącym informacje o trasie pozbawionej przeszkód muszą być przekazywane przynajmniej za pomocą oznakowania dotykowego i kontrastującej powierzchni, po której przemieszczają się osoby. Przepisów niniejszego punktu nie stosuje się do tras pozbawionych przeszkód prowadzących do i z parkingów.

3) Rozwiązania techniczne, w których wykorzystuje się zdalnie sterowane urządzenia dźwiękowe lub aplikacje telefoniczne, są dozwolone jako środki dodatkowe lub alternatywne. Jeżeli mają one być używane jako środki alternatywne, należy je traktować jako rozwiązania nowatorskie.

4) Jeśli w przebiegu trasy pozbawionej przeszkód prowadzącej na peron znajdują się w zasięgu ręki poręcze lub ściany, na poręczy lub na ścianie na wysokości od 145 cm do 165 cm muszą być umieszczone krótkie informacje (na przykład numer peronu lub oznaczenie kierunku) w alfabecie Braille'a lub pismem wypukłym.

1) Ten punkt ma zastosowanie do wszystkich drzwi oraz wejść znajdujących się w przebiegu tras pozbawionych przeszkód, z wyjątkiem drzwi zapewniających dostęp do toalet, które nie są przeznaczone dla osób niepełnosprawnych lub osób o ograniczonej możliwości poruszania się.

2) Drzwi muszą posiadać wolny od przeszkód prześwit szerokości 90 cm i musi istnieć możliwość ich obsługi przez osoby niepełnosprawne i osoby o ograniczonej możliwości poruszania się.

3) Dozwolone jest użycie drzwi ręcznych, półautomatycznych lub automatycznych.

4) Elementy sterujące drzwiami muszą znajdować się na wysokości od 80 cm do 110 cm.

1) Wszystkie pokrycia podłogowe, powierzchnie podłoża i stopnie schodów muszą mieć właściwości przeciwpoślizgowe.

2) Na terenie stacji, w żadnym punkcie powierzchni, po których przemieszczają się osoby, nie może być nierówności większych niż 0,5 cm, poza progami, kanałami odwodnieniowymi i dotykowymi sygnałami ostrzegawczymi na powierzchniach, po których przemieszczają się osoby.

1) Przeszkody przezroczyste w obrębie lub wzdłuż tras używanych przez pasażerów, obejmujące szklane drzwi lub przezroczyste ściany, muszą być oznakowane. Oznaczenia takie sygnalizują przeszkody przezroczyste. Oznaczenia takie nie są wymagane, jeśli pasażerowi chronieni są przed kontaktem z nimi w inny sposób, na przykład przy pomocy poręczy lub ciągłych rzędów ławek.

1) Jeśli na terenie stacji znajdują się toalety, przynajmniej jedna kabina dostępna dla obu płci musi być przystosowana do wózka inwalidzkiego.

2) Jeśli na stacji znajdują się toalety, należy zapewnić stanowiska przewijania dzieci, dostępne dla mężczyzn oraz kobiet.

1) Wszystkie meble oraz urządzenia wolno stojące znajdujące się na stacjach muszą kontrastować z tłem, na którym są widoczne, oraz mieć zaokrąglone brzegi.

2) Meble i urządzenia wolno stojące (w tym elementy na wspornikach i elementy zawieszone) znajdujące się na terenie stacji muszą być rozmieszczone w miejscach, gdzie nie przeszkadzają osobom niewidzącym lub osobom niedowidzącym, lub w sposób umożliwiający ich rozpoznanie przez osobę korzystającą z długiej laski.

3) Na każdym peronie, na którym pasażerowie mogą czekać na pociąg, oraz w każdej poczekalni, musi się znajdować co najmniej jedna strefa wyposażona w siedzenia i miejsce na wózek.

4) Gdy obszar taki jest chroniony przed czynnikami pogodowymi, musi on być dostępny dla użytkowników wózków inwalidzkich.

1) W przypadku gdy kasy biletowe, punkty informacyjne i punkty obsługi klienta znajdują się wzdłuż trasy pozbawionej przeszkód, przynajmniej jedno z okienek musi być dostępne dla użytkownika wózka inwalidzkiego oraz dla osób o niskim wzroście, oprócz tego przynajmniej jedno okienko musi być wyposażone w system pętli indukcyjnej na potrzeby aparatu słuchowego.

2) Jeśli między pasażerem a osobą sprzedającą bilety w kasie znajduje się szklana szyba, musi ona być demontowalna lub, jeśli nie jest demontowalna, należy wyposażyć ją w system głośnomówiący (interkom). Każda taka szklana szyba musi być wykonana z przezroczystego szkła.

3) W przypadku zainstalowania urządzeń elektronicznych, które wyświetlają informacje o cenie osobie sprzedającej bilety, należy także zainstalować urządzenia wyświetlające cenę osobie kupującej bilet.

4) Tam, gdzie w przebiegu trasy pozbawionej przeszkód na stacji umieszczono automaty biletowe, przynajmniej jeden taki automat musi być wyposażony w interfejs, do którego może dosięgnąć użytkownik wózka inwalidzkiego lub osoba niskiego wzrostu.

5) Tam, gdzie zamontowano automaty do kontroli biletów, przynajmniej jeden taki automat musi być wyposażony w swobodne przejście o szerokości minimalnej 90 cm i musi przepuszczać wózki inwalidzkie z użytkownikiem, o długości do 1 250  mm. W przypadku modernizacji lub odnowienia, dopuszczalna jest szerokość 80 cm.

6) Jeśli stosowane są kołowrotki, należy zapewnić przejście bez kołowrotków, z którego przez cały czas otwarcia stacji korzystać będą mogły osoby niepełnosprawne i osoby o ograniczonej możliwości poruszania się.

1) Natężenie oświetlenia zewnętrznych miejsc stacji musi być wystarczające w celu ułatwienia znalezienia drogi i sygnalizacji zmiany poziomu, drzwi i wejść.

2) Natężenie oświetlenia wzdłuż trasy pozbawionej przeszkód musi być dostosowane do wymogów wizualnych pasażera. Szczególną uwagę należy zwrócić na zmiany poziomów, kasy biletowe i automaty do sprzedaży biletów, punkty informacyjne i wyświetlacze informacji.

3) Perony muszą być oświetlone zgodnie ze specyfikacją wzmiankowaną w dodatku A indeks 3 i indeks 4.

4) Oświetlenie awaryjne musi umożliwiać odpowiednią widoczność na potrzeby ewakuacji oraz identyfikacji sprzętu przeciwpożarowego i wyposażenia bezpieczeństwa.

1) Należy podać następujące informacje:

— informacje i instrukcje bezpieczeństwa,

— znaki ostrzegawcze, znaki zakazu i znaki nakazu,

— informacje dotyczące odjazdów pociągów,

— oznaczenie obiektów stacyjnych (tam gdzie występują) oraz dróg dostępu do nich.

2) Czcionki, symbole i piktogramy stosowane na potrzeby informacji wizualnych muszą kontrastować ze swoim tłem.

3) Drogowskazy muszą być dostępne we wszystkich punktach, w których pasażerowie muszą podejmować decyzje o wyborze trasy, oraz w odstępach na trasie. Oznaczenia, symbole i piktogramy należy stosować konsekwentnie na całej długości trasy.

4) Informacje dotyczące odjazdu pociągów (w tym miejsc przeznaczenia, przystanków pośrednich, numeru peronu i czasu), muszą się znajdować na wysokości maksymalnie 160 cm przynajmniej w jednym miejscu na stacji. Wymóg ten ma zastosowanie do informacji drukowanej i dynamicznej, w zależności od tego, która jest zapewniana.

5) Krój pisma stosowany w tekstach musi być czytelny.

6) Wszystkie znaki dotyczące bezpieczeństwa, znaki ostrzegawcze, znaki nakazu i znaki zakazu muszą zawierać piktogramy.

7) Oznakowanie dotykowe należy zamontować:

— w toaletach, na potrzeby, odpowiednio, informacji funkcjonalnych i wzywania pomocy,

— na podnośnikach zgodnie ze specyfikacją wzmiankowaną w dodatku A, indeks 1.

8) Informacje o godzinach przedstawiane cyframi muszą być podawane w układzie 24-godzinnym.

9) Następujące szczególne symbole graficzne i piktogramy muszą być opatrzone symbolem wózka inwalidzkiego, zgodnie z dodatkiem N:

— informacje wskazujące kierunek dla tras przeznaczonych dla wózków inwalidzkich,

— oznaczenie toalet dostępnych dla wózków inwalidzkich i innych udogodnień, jeśli są dostępne,

— jeśli na peronie podana jest informacja o kolejności wagonów — oznaczenie miejsca wsiadania osób na wózkach.

10) Tam, gdzie zastosowano pętle indukcyjne, należy je oznaczyć znakiem opisanym w dodatku N.

11) Toalety dostępne dla wózków, wyposażone w boczne poręcze na zawiasach, muszą być oznaczone symbolem graficznym przedstawiającym poręcz w położeniu uniesionym i opuszczonym.

12) W jednym punkcie dozwolone jest użycie maksymalnie pięciu piktogramów, razem ze strzałką kierunkową, wskazujących jeden kierunek i umieszczonych obok siebie.

13) Wyświetlacze muszą być zgodne z wymogami pkt 5.3.1.1. W tym punkcie termin „wyświetlacz” oznacza wszelkie wsparcie dynamicznych informacji.

1) Informacje mówione muszą posiadać we wszystkich strefach wartość STI-PA przynajmniej 0,45; zgodnie ze specyfikacją wzmiankowaną w dodatku A, indeks 5.

1) Strefa zagrożenia peronu rozciąga się od krawędzi peronu po stronie toru i definiowana jest jako strefa, w której pasażerom nie wolno stać w trakcie przejazdu lub przyjazdu pociągu.

2) Szerokość peronu może zmieniać się na jego długości.

3) Minimalna wolna od przeszkód szerokość peronu musi być równa szerokości strefy zagrożenia oraz szerokość dwóch przeciwległych tras o szerokości 80 cm (160 cm). Wymiar ten może się zmniejszać do 90 cm na końcach peronu.

4) Przeszkody mogą występować w obrębie tej trasy o szerokości 160 cm. Urządzeń niezbędnych dla systemu sygnalizacji i wyposażenia bezpieczeństwa nie uważa się w niniejszym punkcie za przeszkody. Minimalna odległość miedzy przeszkodą i strefą zagrożenia musi być zgodna z poniższą tabelą:

5) Jeśli na pokładzie pociągu lub na peronie znajdują się dodatkowe urządzenia umożliwiające osobom poruszającym się na wózkach wsiadanie do pociągu lub wysiadanie z niego, należy zapewnić wolną przestrzeń (pozbawioną przeszkód) wynoszącą 150 cm od krawędzi urządzenia w kierunku wjazdu/lądowania wózka na poziomie peronu, jeżeli występuje prawdopodobieństwo użycia takich urządzeń. Nowe stacje muszą spełniać to wymaganie w stosunku do wszystkich pociągów, które zatrzymują się na danym peronie.

6) Granica strefy zagrożenia, położona najdalej od krawędzi peronu po stronie toru, musi być oznaczona wizualnymi i dotykowymi oznaczeniami powierzchni, po której przemieszczają się osoby.

7) Wizualne znakowanie musi być w formie kontrastującej kolorystycznie, przeciwpoślizgowej linii ostrzegawczej o szerokości nie mniejszej niż 10 cm.

8) Wyczuwalne dotykiem oznaczenia powierzchni, po której przemieszczają się osoby, mogą należeć do jednego z dwóch rodzajów:

— wzór ostrzegawczy wskazujący na zagrożenie na granicy strefy zagrożenia,

— wzór naprowadzający wskazujący drogę poruszania się po bezpiecznej stronie peronu.

9) Materiał na krawędzi peronu po stronie toru musi kontrastować z ciemnym uskokiem.

1) Na końcu peronu należy zamontować barierę uniemożliwiającą swobodny dostęp lub umieścić oznakowanie wizualne i wyczuwalne stopami wskaźniki na powierzchniach, po których przemieszczają się osoby, z wzorem ostrzegawczym wskazującym na zagrożenie.

1) Tam, gdzie funkcjonuje podjazd peronowy, musi on spełniać wymagania określone w pkt 5.3.1.2.

2) Tam, gdzie funkcjonuje podnośnik peronowy, musi on spełniać wymagania określone w pkt 5.3.1.3.

3) Należy zapewnić bezpieczny sposób przechowywania urządzeń wspomagających wsiadanie, w tym podjazdów przenośnych, tak by urządzenia te nie stanowiły podczas składowania na peronie przeszkody dla pasażerów ani nie stanowiły żadnego zagrożenia dla pasażerów.

1) Jednopoziomowe przejścia przez tory na stacjach mogą być stosowane jako część trasy pozbawionej schodów lub trasy pozbawionej przeszkód zgodnie z przepisami krajowymi.

2) Jeżeli jednopoziomowe przejścia przez tory są używane jako części tras pozbawionych schodów w uzupełnieniu innych tras, muszą one:

— mieć minimalną szerokość 120 cm (mniej niż 10 m długości) lub 160 cm (10 m lub więcej długości),

— mieć umiarkowane nachylenie; ostre nachylenie jest dozwolone wyłącznie dla krótkich odległości,

— być zaprojektowane w taki sposób, by najmniejsze koło wózka, jak podano w dodatku M, nie mogło zostać uwięzione między powierzchnią przejścia a szyną,

— w przypadku gdy dostęp do jednopoziomowych przejść przez tory jest wyposażony w przeszkody zabezpieczające w celu uniemożliwienia osobom niezamierzonego/niekontrolowanego przejścia przez tory, minimalna szerokość przejścia w linii prostej i wewnątrz przeszkody może być mniejsza niż 120 cm, ale nie mniejsza niż 90 cm; musi być wystarczająca dla użytkownika wózka, aby manewrować.

3) Jeżeli jednopoziomowe przejścia przez tory są używane jako części tras pozbawionych przeszkód i stanowią jedyne rozwiązanie dla wszystkich pasażerów, muszą one:

— spełniać wszystkie powyższe specyfikacje,

— mieć oznakowanie wizualne i dotykowe w celu określenia początku i końca przejścia,

— być nadzorowane lub, na podstawie przepisów krajowych, musi być zapewnione wyposażenie umożliwiające bezpieczne przejście osobom niewidomym lub niedowidzącym, lub jednopoziomowe przejście przez tory musi funkcjonować w celu bezpiecznego przechodzenia osób niedowidzących.

4) Jeżeli którekolwiek ze wspomnianych powyżej wymagań nie mogą być spełnione, jednopoziomowych przejść przez tory nie można uważać za część trasy pozbawionej schodów lub pozbawionej przeszkód.

1) W świetle zasadniczych wymagań sekcji 3, funkcjonalne i techniczne specyfikacje podsystemu „Tabor” związane z dostępnością dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się wyglądają następująco:

— Siedzenia

— Miejsca na wózki inwalidzkie

— Drzwi

— Oświetlenie

— Toalety

— Przejścia

— Informacje dla pasażerów

— Zmiany wysokości

— Poręcze

— Przedziały do spania dostępne dla osób na wózkach inwalidzkich

— Położenie stopnia przy wsiadaniu do pociągu i wysiadaniu z niego

1) Uchwyty lub poręcze pionowe lub inne elementy używane do zachowania równowagi podczas przechodzenia przez korytarz muszą być zapewniane na wszystkich siedzeniach od strony korytarza, chyba że siedzenie w pozycji pionowej znajduje się w odległości nie większej niż 200 mm od:

— oparcia siedzenia zwróconego w przeciwnym kierunku, który jest wyposażone w uchwyt lub pionową poręcz lub inne elementy stosowane do zachowania równowagi,

— poręczy lub przegrody.

2) Uchwyty lub inne elementy stosowane do zachowania równowagi muszą być umieszczone na wysokości od 800 mm do 1 200  mm nad poziomem podłogi, mierzonej od środka użytkowej części uchwytu, nie mogą wystawać w wolne przejście oraz muszą kontrastować z kolorem siedzeń.

3) W strefach do siedzenia, gdzie zamontowano nieruchome siedzenia podłużne, do zachowania równowagi należy stosować poręcze. Poręcze te muszą być rozmieszczone w odległości nieprzekraczającej 2 000  mm, na wysokości od 800 mm do 1 200  mm nad poziomem podłogi, oraz muszą kontrastować z wyposażeniem wnętrza pojazdu.

4) Uchwyty i inne podobne elementy nie mogą posiadać ostrych krawędzi.

1) Co najmniej 10 % miejsc siedzących w każdym zespole trakcyjnym lub pojedynczym pojeździe oraz w każdej klasie musi być oznaczone jako miejsca uprzywilejowane, przeznaczone dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się.

2) Siedzenia uprzywilejowane oraz pojazdy, które je posiadają, muszą być opatrzone znakami zgodnymi z dodatkiem N. Należy określić, że, w razie potrzeby, inni pasażerowie muszą udostępnić takie siedzenia osobom uprawnionym do korzystania z nich.

3) Siedzenia uprzywilejowane muszą być zlokalizowane w części dla pasażerów, w bezpośredniej bliskości drzwi zewnętrznych. W pojazdach dwupokładowych lub zespołach trakcyjnych siedzenia uprzywilejowane mogą się znajdować na obu pokładach.

4) Poziom wyposażenia zamontowanego na siedzeniach uprzywilejowanych musi być co najmniej taki sam jak w przypadku zwykłych siedzeń tego samego typu.

5) Jeśli siedzenia danego typu są wyposażone w podłokietniki, siedzenia uprzywilejowane tego samego typu muszą być wyposażone w podłokietniki ruchome. Nie dotyczy to podłokietników umieszczonych wzdłuż boku nadwozia pojazdu lub wzdłuż ściany działowej w przypadku przedziałów. Musi być możliwe ustawienie podłokietnika ruchomego w położeniu równoległym do oparcia siedzenia, aby umożliwić nieskrępowany dostęp do danego siedzenia lub do ewentualnego sąsiedniego siedzenia uprzywilejowanego.

6) Siedzenia uprzywilejowane nie mogą być siedzeniami podnoszonymi.

7) Każde miejsce uprzywilejowane oraz przestrzeń dostępna dla jego użytkownika musi być zgodna z rys. H1–H4 w dodatku H.

8) Całkowita powierzchnia użytkowa siedzenia uprzywilejowanego musi mieć szerokość nie mniejszą niż 450 mm (zob. rys. H1).

9) Górna część siedziska siedzenia uprzywilejowanego musi znajdować się na wysokości od 430 mm do 500 mm nad poziomem podłogi, mierzonej przy przedniej krawędzi siedzenia.

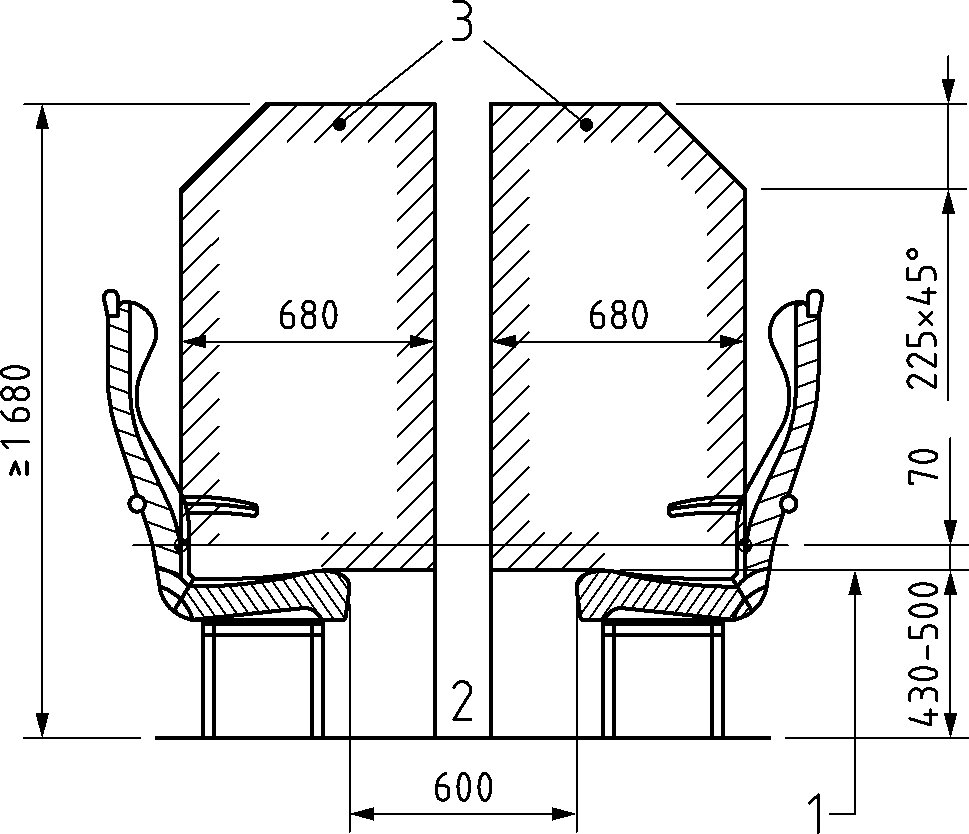

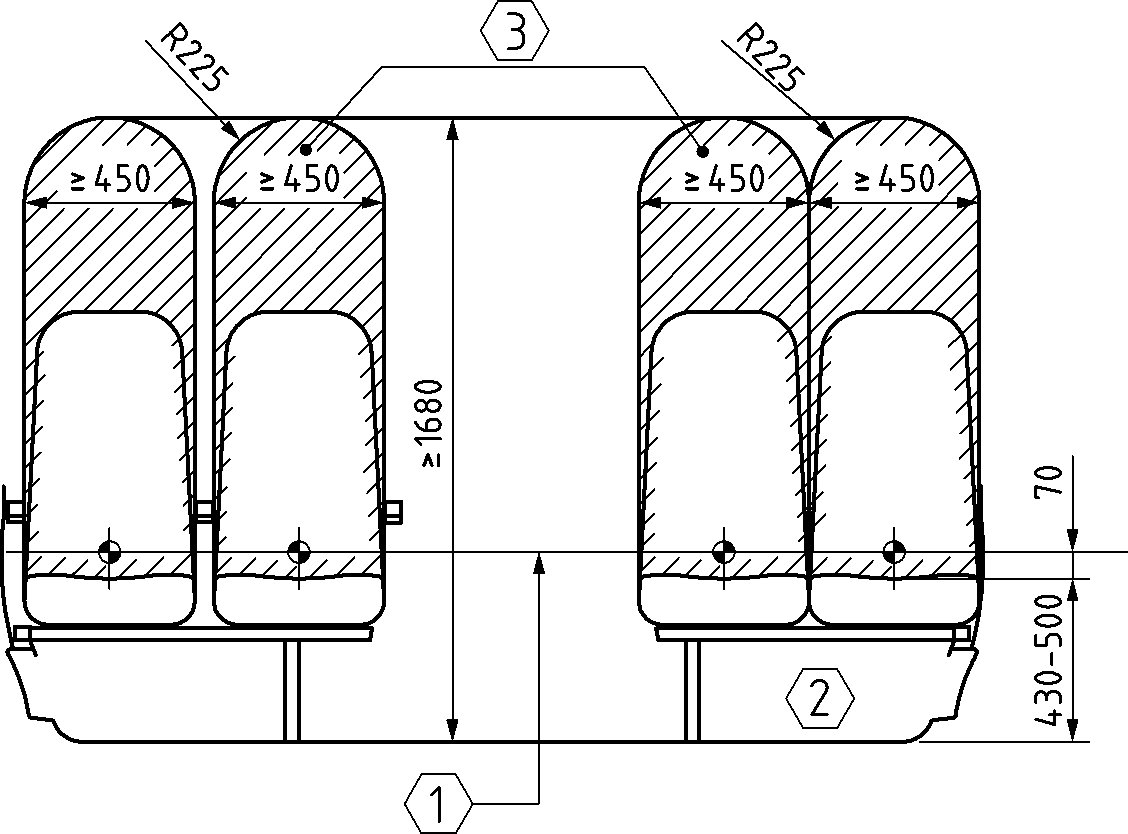

10) Wolna przestrzeń nad każdym siedzeniem musi sięgać przynajmniej 1 680  mm nad poziomem podłogi, poza pociągami piętrowymi, w których nad siedzeniami znajdują się półki na bagaż. W takim przypadku dla siedzeń uprzywilejowanych pod półkami na bagaż dozwolona jest mniejsza wysokość nad siedzeniem (1 520  mm), o ile przynajmniej 50 % miejsc uprzywilejowanych ma nad sobą wolną przestrzeń wynoszącą przynajmniej 1 680  mm.

11) Tam, gdzie zamontowano siedzenia z uchylnym oparciem, wymiary muszą być zdejmowane, gdy oparcia znajdują się w pozycji pionowej.

1) Tam, gdzie zastosowano siedzenia uprzywilejowane zwrócone w jednym kierunku, wolna przestrzeń przed każdym siedzeniem musi być zgodna z rysunkiem H2.

2) Odległość między powierzchnią przednią oparcia siedzenia a płaszczyzną pionową przechodzącą przez najdalej do tyłu wysuniętą część siedzenia przed nim musi wynosić przynajmniej 680 mm, przy czym wymagany odstęp między siedzeniami należy mierzyć od środka siedzenia, 70 mm powyżej miejsca zetknięcia siedziska z oparciem.

3) Ponadto pomiędzy przednią krawędzią siedziska a wspomnianą płaszczyzną pionową siedzenia z przodu należy zapewnić wolną przestrzeń wielkości nie mniejszej niż 230 mm.

1) W przypadku, gdy siedzenia uprzywilejowane zwrócone są do siebie, odległość między przednimi krawędziami siedzisk musi wynosić nie mniej niż 600 mm (zob. rys. H3). Taką odległość należy zachować, nawet jeśli jedno z siedzeń nie jest siedzeniem uprzywilejowanym.

2) W przypadku gdy pomiędzy zwróconymi do siebie siedzeniami uprzywilejowanymi umieszczony jest stolik, wolna przestrzeń w poziomie między przednią krawędzią siedziska a bliższą krawędzią boczną stolika musi wynosić nie mniej niż 230 mm (zob. rys. H4). W przypadku gdy jedno ze zwróconych do siebie siedzeń nie jest siedzeniem uprzywilejowanym, jego odległość od stolika może zostać zmniejszona, pod warunkiem że odległość między przednimi krawędziami siedzisk nadal wynosi 600 mm. Stoliki zamontowane na ścianach bocznych, których długość nie wykracza poza linię środkową siedzenia przy oknie, nie muszą być uwzględnione w zakresie zgodności z niniejszym podpunktem.

1) Odpowiednio do długości jednostki, wyłączając lokomotywę lub wagon motorowy, liczba miejsc na wózki inwalidzkie w pociągu nie może być mniejsza niż w poniższej tabeli:

2) Aby zapewnić stabilność, miejsce na wózek inwalidzki musi być zaprojektowane tak, by wózek zwrócony był przodem lub tyłem do kierunku jazdy.

3) Na całej długości przestrzeni dla wózków szerokość musi wynosić 700 mm od poziomu podłogi do wysokości co najmniej 1 450  mm z dodatkową szerokością 50 mm, aby zapewnić przestrzeń dla rąk z każdej strony, przylegającą do każdej przeszkody, która zmniejsza taką szerokość dla rąk użytkownika (np. ściana lub konstrukcja) od wysokości od 400 mm do 800 mm nad poziomem podłogi (jeżeli jeden bok wózka sąsiaduje z korytarzem, nie ma wymogu dodatkowej szerokości wynoszącej 50 mm, ponieważ z tej strony jest już wolna przestrzeń).

4) Minimalna odległość w płaszczyźnie wzdłużnej między tylną częścią miejsca dla wózka i następną powierzchnią musi być zgodna z rys. I1–I3 w dodatku I.

5) W obrębie wyznaczonego miejsca nie może być żadnych przeszkód pomiędzy podłogą a sufitem pojazdu, innych niż półka na bagaż, pozioma poręcz przymocowana do ściany lub sufitu pojazdu, zgodna z wymaganiami pkt 4.2.2.9, lub stolik.

6) Tyłem miejsca na wózek musi być konstrukcja lub inny dopuszczalny element do mocowania o szerokości co najmniej 700 mm. Wysokość tej konstrukcji lub elementu musi zapobiegać przewróceniu się w tył wózka opartego tyłem o tę konstrukcję lub ten element.

7) W miejscu na wózek inwalidzki mogą być zamontowane siedzenia podnoszone, ale w pozycji złożonej nie mogą przekraczać obrysu miejsca na wózek inwalidzki, zgodnie z podanymi wymiarami.

8) Nie wolno montować żadnego wyposażenia stałego, np. haków na rowery lub stojaków na narty w miejscu na wózki lub bezpośrednio przed nim.

9) Obok każdego miejsca na wózek lub naprzeciwko niego musi znajdować się przynajmniej jedno siedzenie dla osoby towarzyszącej osobie korzystającej z wózka. Siedzenie to musi oferować taki sam komfort jak inne siedzenia i może także być umieszczone po przeciwnej stronie korytarza.

10) W pociągach o prędkości konstrukcyjnej większej niż 250 km/h, z wyjątkiem pociągów dwupokładowych, dla użytkownika wózka inwalidzkiego zajmującego miejsce dla wózka musi być możliwe przemieszczenie się na siedzenie pasażera wyposażone w ruchomy podłokietnik. Takie przemieszczenie jest wykonywane samodzielnie przez użytkownika wózka. W takim przypadku siedzenie osoby towarzyszącej można przenieść do następnego rzędu. Wymaganie to ma zastosowanie do liczby miejsc dla wózków inwalidzkich na jednostkę określonej w tabeli 5.

11) Miejsce na wózek musi być wyposażone w urządzenie do wzywania pomocy, za pomocą którego użytkownik wózka może w sytuacji zagrożenia powiadomić osobę, która podejmie odpowiednie działania.

12) Urządzenie do wzywania pomocy musi być umieszczone tak, aby osoba na wózku inwalidzkim mogła po nie swobodnie sięgnąć, jak wskazano na rys. L1 w dodatku L.

13) Urządzenie do wzywania pomocy nie może być umieszczone w wąskiej wnęce uniemożliwiającej natychmiastowe jego uruchomienie dłonią, ale może być zabezpieczone przed przypadkowym użyciem.

14) Interfejs urządzenia do wzywania pomocy musi być taki, jak określono w pkt 5.3.2.6.

15) Tuż obok lub w obrębie miejsca na wózek inwalidzki musi znajdować się znak identyfikujący miejsce na wózek, zgodny z dodatkiem N.

1) Wymogi te mają zastosowanie jedynie do drzwi zapewniających dostęp do innej publicznej części pociągu, z wyjątkiem drzwi toalet.

2) Do zatrzaśnięcia lub otwarcia zatrzaśniętych drzwi obsługiwanych ręcznie i przeznaczonych do powszechnego użytku muszą służyć elementy sterujące obsługiwane dłonią, wymagające użycia siły nie większej niż 20 N.

3) Elementy sterujące drzwiami, ręczne, w postaci przycisków lub innych urządzeń, muszą kontrastować z powierzchnią, na której są zamontowane.

4) Ich interfejs z pasażerami musi odpowiadać specyfikacjom określonym w pkt 5.3.2.1.

5) Jeśli zastosowane są dwa urządzenia sterowania drzwiami — otwierania i zamykania — zamontowane nad sobą, górne urządzenie musi zawsze służyć do otwierania drzwi.

1) Wszystkie zewnętrzne drzwi dla pasażerów muszą mieć dostępną użytkową szerokość wynoszącą minimum 800 mm w położeniu otwartym.

2) W pociągach o prędkości konstrukcyjnej mniejszej niż 250 km/h drzwi zapewniające jednopoziomowy dostęp dla wózków inwalidzkich zgodnie z definicją w pkt 2.3 muszą mieć dostępną użytkową szerokość wynoszącą co najmniej 1 000  mm w położeniu otwartym.

3) Wszystkie zewnętrzne drzwi dla pasażerów muszą być oznakowane na zewnątrz w sposób kontrastujący z otaczającym je obszarem bocznym nadwozia pojazdu.

4) Drzwi zewnętrzne przeznaczone dla wózków inwalidzkich muszą być drzwiami najbliższymi względem wyznaczonych miejsc dla wózków inwalidzkich.

5) Drzwi przeznaczone dla wózków inwalidzkich muszą być wyraźnie opatrzone znakiem zgodnym z dodatkiem N.

6) Od wewnątrz pojazdu położenie drzwi zewnętrznych musi być wyraźnie oznaczone z wykorzystaniem kontrastującej barwy posadzki w obszarze sąsiadującym z drzwiami.

7) Odblokowanie drzwi do otwarcia musi być sygnalizowane w sposób wyraźnie słyszalny i widzialny dla osób wewnątrz i na zewnątrz pociągu. Sygnalizacja taka musi trwać przynajmniej pięć sekund, chyba że nastąpi otwarcie drzwi — wówczas sygnał może ustać po 3 sekundach.

8) W przypadku otwierania drzwi automatycznie lub zdalnie przez maszynistę bądź innego członka drużyny pociągowej sygnał ostrzegawczy musi brzmieć przez przynajmniej 3 sekundy od momentu rozpoczęcia otwierania drzwi.

9) W przypadku drzwi zamykanych automatycznie lub zdalnie, przed rozpoczęciem ich zamykania musi być emitowany akustyczny i wizualny sygnał ostrzegawczy, skierowany do osób wewnątrz i na zewnątrz pociągu. Sygnał ostrzegawczy musi się rozpocząć przynajmniej 2 sekundy przed rozpoczęciem zamykania drzwi i trwać podczas zamykania drzwi.

10) Źródło dźwięku sygnalizacji ostrzegawczej drzwi musi być zlokalizowane w strefie elementów sterujących drzwiami lub — jeśli takie elementy nie są stosowane — w sąsiedztwie drzwi.

11) Sygnał wizualny musi być widoczny od wewnątrz i od zewnątrz pociągu oraz musi być umieszczony tak, by minimalizował możliwość jego zasłonięcia przez pasażerów znajdujących się w przedsionku.

12) Dźwiękowe sygnały ostrzegawcze muszą być zgodne ze specyfikacją w dodatku G.

13) Drzwi muszą być uruchamiane przez członków drużyny pociągowej, półautomatycznie (tzn. po naciśnięciu przycisku przez pasażera) lub automatycznie.

14) Element sterujący drzwiami musi być umieszczony na skrzydle drzwi lub obok niego.

15) Środek zewnętrznych urządzeń sterowania drzwiami z peronu musi znajdować się na wysokości nie mniejszej niż 800 mm i nie większej niż 1 200  mm, mierzonej pionowo od powierzchni peronu, dla wszystkich peronów, dla których zaprojektowano pociąg. Jeżeli pociąg jest przeznaczony dla jednej wysokości peronu, środek zewnętrznych urządzeń sterowania drzwiami musi znajdować się na wysokości nie mniejszej niż 800 mm i nie większej niż 1 100  mm, mierzonej pionowo od powierzchni peronu.

16) Środek wewnętrznych urządzeń sterowania drzwiami zewnętrznymi musi znajdować się na wysokości nie mniejszej niż 800 mm i nie większej niż 1 100  mm, mierzonej w pionie od poziomu podłogi pojazdu.

1) Wewnętrzne drzwi automatyczne i półautomatyczne muszą być wyposażone w urządzenia zapobiegające uwięzieniu pasażera w drzwiach podczas ich działania.

2) Drzwi wewnętrzne przystosowane do wjazdu wózkiem muszą mieć dostępną szerokość użytkową nie mniejszą niż 800 mm.

3) Siła potrzebna do otwarcia lub zamknięcia drzwi uruchamianych ręcznie nie może przekraczać 60 N.

4) Środek urządzeń sterowania drzwiami wewnętrznymi musi się znajdować na wysokości nie mniejszej niż 800 mm i nie większej niż 1 100  mm, mierzonej w pionie od poziomu podłogi pojazdu.

5) Automatyczne drzwi łączące pojazdy w składzie muszą albo działać synchronicznie parami, albo drugie drzwi muszą automatycznie wykrywać osobę poruszającą się w ich kierunku i otwierać się.

6) Jeśli ponad 75 % powierzchni drzwi wykonane jest z przezroczystego tworzywa, musi to być wyraźnie oznaczone wskaźnikami wizualnymi.

1) Minimalne wartości średniego natężenia oświetlenia w obszarach dla pasażerów muszą być zgodne z pkt 4.1.2 specyfikacji wskazanej w dodatku A, indeks 6. Wymagania względem jednolitości tych wartości nie mają zastosowania do zgodności z niniejszą TSI.

1) Jeżeli pociąg jest wyposażony w toalety, należy zapewnić toaletę uniwersalną dostępną z miejsca dla wózków inwalidzkich.

2) Toaleta standardowa musi być zgodna z wymaganiami określonymi w pkt 5.3.2.2 i 5.3.2.3.

3) Toaleta uniwersalna musi być zgodna z wymaganiami określonymi w pkt 5.3.2.2 i 5.3.2.4.

4) Jeżeli pociąg wyposażony jest w toalety, musi być zapewnione stanowisko przewijania dzieci. Jeśli nie zapewniono osobnego pomieszczenia do pielęgnacji dzieci lub jeśli zapewniono pomieszczenia do pielęgnacji dzieci, ale nie są one dostępne dla użytkownika wózka inwalidzkiego, w toaletach uniwersalnych zapewnia się stół do przewijania. Musi on być zgodny z wymogami pkt 5.3.2.5.

1) Od wejścia do pojazdu przekrój przejścia musi być następujący:

— wzdłuż pojazdów — zgodnie z rys. J1 dodatku J,

— między sąsiadującymi pojazdami w tym samym składzie — zgodnie z rys. J2 dodatku J,

— w miejscach prowadzących do i z drzwi dostępnych dla wózków inwalidzkich, miejsc na wózki inwalidzkie i obszarów dostępnych dla wózków inwalidzkich, w tym przedziałów sypialnych i toalet uniwersalnych, jeżeli są zapewniane — zgodnie z rys. J3 dodatku J.

2) Wymóg dotyczący wysokości minimalnej nie musi być weryfikowany:

— we wszystkich obszarach pojazdów dwupokładowych,

— w przejściach i obszarach drzwi pojazdów jednopokładowych.

3) Obok miejsca na wózek inwalidzki należy zapewnić miejsce na obrót o minimalnej średnicy 1 500  mm, a także w innych miejscach, w których wózki inwalidzkie mają się obracać o 180°. Miejsce na wózek może być częścią koła przeznaczonego na obrót.

4) Jeżeli jest wymagana zmiana kierunku dla użytkownika wózka inwalidzkiego, szerokość wolnego przejścia obu korytarzy musi być zgodna z tabelą K1 dodatku K.

1) Należy podać następujące informacje:

— informacje i instrukcje bezpieczeństwa,

— dźwiękowe instrukcje bezpieczeństwa w połączeniu z sygnałami wizualnymi w nagłych przypadkach,

— znaki ostrzegawcze, znaki zakazu i znaki nakazu,

— informacje dotyczące trasy pociągu, w tym informacje o opóźnieniach i nieplanowanych postojach,

— informacje dotyczące lokalizacji udogodnień na pokładzie pociągu.

2) Informacje wizualne muszą kontrastować ze swoim tłem.

3) Krój pisma stosowany w tekstach musi być czytelny.

4) Informacje o godzinach przedstawione cyframi muszą być podawane w układzie 24-godzinnym.

1) Wszystkie znaki dotyczące bezpieczeństwa, znaki ostrzegawcze, znaki nakazu i zakazu muszą zawierać piktogramy i być zaprojektowane zgodnie ze specyfikacją wzmiankowaną w dodatku A, indeks 7.

2) W jednym punkcie dozwolone jest użycie maksymalnie pięciu piktogramów, razem ze strzałką kierunkową, wskazujących jeden kierunek i umieszczonych obok siebie.

3) Następujące szczególne piktogramy muszą być opatrzone symbolem wózka inwalidzkiego, zgodnie z dodatkiem N:

— informacje wskazujące kierunek do udogodnień z dostępem dla wózków inwalidzkich,

— oznaczenie drzwi dostępnych dla wózków inwalidzkich — na zewnątrz pociągu,

— oznaczenie miejsca na wózek wewnątrz pociągu,

— oznaczenie toalet uniwersalnych.

4) Tam, gdzie zastosowano pętle indukcyjne, należy je oznaczyć piktogramem zgodnym z dodatkiem N.

5) Toalety uniwersalne wyposażone w boczne poręcze na zawiasach muszą być oznaczone piktogramem przedstawiającym poręcz w położeniu uniesionym i opuszczonym.

6) Jeśli w pojeździe są miejsca rezerwowane, numer lub litera pojazdu (taka sama jak w systemie rezerwacji) muszą być podawane na zewnątrz na każdych drzwiach lub tuż przy nich. Numer lub litera muszą być przedstawiane przy użyciu liter o wysokości nie mniejszej niż 70 mm oraz muszą być widoczne, gdy drzwi są otwarte i zamknięte.

7) Jeśli miejsca są oznaczone numerami lub literami, odpowiedni numer lub litera muszą być podawane na każdym siedzeniu lub obok niego, a wysokość znaków nie może być mniejsza niż 12 mm. Numery lub litery muszą kontrastować ze swoim tłem.

8) Oznakowanie dotykowe należy zamontować:

— w toaletach i przedziałach sypialnych dostępnych dla wózków inwalidzkich, na potrzeby, odpowiednio, informacji funkcjonalnych lub urządzenia do wzywania pomocy,

— w taborze na potrzeby przycisku otwierania/zamykania drzwi dostępnych dla pasażerów i urządzeń do wzywania pomocy.

1) Informacje o stacji docelowej lub trasie muszą być podawane na zewnątrz pociągu, po stronie peronu, obok przynajmniej jednych drzwi dla pasażerów, przynajmniej na co drugim pojeździe pociągu.

2) Podawanie informacji na burtach pociągu nie jest wymagane w przypadku, gdy pociągi funkcjonują w systemie, w którym na peronie stacji w odstępach nieprzekraczających 50 metrów podawane są dynamiczne informacje wizualne, a informacje o stacji docelowej lub trasie podawane są także na czole pociągu.

3) Wewnątrz każdego pojazdu muszą być podawane informacje o stacji końcowej lub trasie pociągu.

4) Informacja o następnym przystanku pociągu musi być podawana w taki sposób, by była widoczna z przynajmniej 51 % miejsc siedzących dla pasażerów w każdym pojeździe, w tym z 51 % miejsc uprzywilejowanych, i z wszystkich miejsc przeznaczonych dla wózków inwalidzkich.

5) Informacja taka musi być podawana przynajmniej dwie minuty przed przyjazdem na daną stację. Jeśli następna stacja znajduje się w odległości mniejszej niż dwie minuty planowej jazdy, informacja o niej musi być podawana natychmiast po odjeździe pociągu ze stacji poprzedniej.

6) Wymóg, aby informacje o stacji docelowej i następnym przystanku były widoczne z 51 % miejsc pasażerskich, nie ma zastosowania do wagonów z przedziałami mających maksymalnie 8 miejsc i obsługiwanymi z przyległego korytarza. Informacje takie muszą być jednak widoczne dla osoby stojącej na korytarzu na zewnątrz przedziału oraz dla pasażera zajmującego miejsce dla wózka inwalidzkiego.

7) Informacje o następnym przystanku mogą być wyświetlane na tym samym nośniku co informacje o stacji docelowej. W momencie zatrzymania pociągu musi jednak nastąpić powrót do podawania informacji o stacji docelowej.

8) Jeśli system jest zautomatyzowany, musi umożliwiać wyłączenie lub poprawienie informacji nieprawidłowych lub wprowadzających w błąd.

9) Wyświetlacze wewnętrzne i zewnętrzne muszą odpowiadać specyfikacjom określonym w pkt 5.3.2.7. W tym punkcie termin w„yświetlacz” oznacza wszelkie wsparcie dynamicznych informacji.

1) Pociąg musi być wyposażony w system rozgłoszeniowy, służący do przekazywania komunikatów rutynowych lub specjalnych przez maszynistę lub innego członka drużyny pociągowej odpowiedzialnego za pasażerów.

2) System rozgłoszeniowy może być obsługiwany ręcznie, automatycznie lub być wstępnie zaprogramowany. Jeśli system rozgłoszeniowy jest zautomatyzowany, musi umożliwiać wyłączenie lub poprawienie informacji nieprawidłowych lub wprowadzających w błąd.

3) System rozgłoszeniowy musi służyć do przekazywania na każdym przystanku informacji o stacji docelowej i następnym przystanku pociągu lub do przekazywania informacji o odjeździe z każdego przystanku.

4) System rozgłoszeniowy musi być w stanie podawać informacje o następnym przystanku pociągu przynajmniej dwie minuty przed przybyciem pociągu na stację. Jeśli następna stacja znajduje się w odległości mniejszej niż dwie minuty planowej podróży, informacja o niej musi być podawana natychmiast po odjeździe pociągu ze stacji poprzedniej.

5) Informacje mówione muszą posiadać we wszystkich strefach wartość STI-PA przynajmniej 0,45; zgodnie ze specyfikacją wzmiankowaną w dodatku A, indeks 5. System rozgłoszeniowy musi spełniać to wymaganie w każdym miejscu do siedzenia oraz w każdym miejscu na wózek.

1) Wysokość stopni wewnętrznych (innych niż stopnie wejścia do pociągu) nie może przekraczać 200 mm, a ich głębokość, mierzona przy osi środkowej schodów, nie może być mniejsza niż 280 mm. W pociągach dwupokładowych dozwolone jest zmniejszenie tej wartości do 270 mm dla stopni prowadzących na pokład górny i pokład dolny.

2) Pierwszy i ostatni stopień musi co najmniej być oznaczony kontrastującym pasem o szerokości od 45 mm do 55 mm, rozciągającym się na całej szerokości schodów na przedniej i górnej powierzchni krawędzi stopnia.

3) Schody składające się z więcej niż trzech stopni muszą być wyposażone w poręcze po obu stronach, na dwóch poziomach. Wyższa poręcz musi być umieszczona na wysokości od 850 mm do 1 000  mm nad poziomem podłogi. Niższa poręcz musi być umieszczona na wysokości od 500 mm do 750 mm nad poziomem podłogi.

4) Schody składające się z jednego, dwóch lub trzech stopni muszą być wyposażone w co najmniej jedną poręcz po obu stronach lub inny element, który osoby mogą wykorzystać w celu utrzymania równowagi.

5) Poręcze muszą być zgodne z pkt 4.2.2.9.

6) Stopnie nie mogą występować pomiędzy następującymi miejscami: przedsionkiem drzwi zewnętrznych dostępnych dla wózków, miejscem na wózek, uniwersalnym przedziałem sypialnym oraz uniwersalną toaletą, z wyjątkiem pasa progu drzwi, którego wysokość nie może przekraczać 15 mm, lub z wyjątkiem sytuacji, gdy zapewniono podnośnik w celu pokonania stopnia. Podnośnik musi spełniać wymogi pkt 5.3.2.10.

7) Dla podjazdów wewnątrz taboru maksymalne nachylenie nie może przekraczać następujących wartości:

1) Wszystkie poręcze zamontowane w pojeździe muszą mieć profil okrągły i średnicę zewnętrzną od 30 mm do 40 mm i muszą być umieszczone w odległości nie mniejszej niż 45 mm od sąsiednich powierzchni innych niż jej elementy mocujące.

2) Jeśli poręcz jest wygięta, promień wewnętrznej krawędzi łuku nie może być mniejszy niż 50 mm.

3) Wszystkie poręcze muszą kontrastować ze swoim tłem.

4) Drzwi zewnętrzne muszą posiadać po obu stronach poręcze zamontowane od wewnątrz, możliwie jak najbliżej zewnętrznej ściany pojazdu. W sytuacji wyjątkowej poręcz może być po jednej stronie, jeśli drzwi są wyposażone w urządzenie, takie jak podnośnik pokładowy.

5) Takie poręcze muszą:

— być pionowe i mieścić się na wysokości między 700 mm a 1 200  mm nad poziomem progu pierwszego stopnia w przypadku wszystkich drzwi zewnętrznych,

— dodatkowe poręcze na wysokości od 800 mm do 900 mm ponad pierwszym stopniem użytkowym i równolegle do biegu stopni w kierunku drzwi, przy co najmniej dwóch stopniach przy wejściu.

6) Jeżeli w przejściu międzywagonowym, z którego korzystają pasażerowie, wolne przejście jest węższe niż 1 000  mm i dłuższe niż 2 000  mm, należy zapewnić poręcze lub uchwyty wewnątrz takiego przejścia lub obok niego.

7) Jeśli wolne przejście w przejściu międzywagonowym jest szersze lub równe 1 000  mm, poręcze lub uchwyty należy zapewnić wewnątrz przejścia.

1) Jeśli pociąg jest wyposażony w przedziały z miejscami do spania dla pasażerów, należy w nim zapewnić pojazd zawierający co najmniej jeden przedział z miejscami do spania dostępnymi dla osób na wózkach inwalidzkich.

2) Jeśli w składzie pociągu znajduje się więcej niż jeden pojazd z miejscami do spania dla pasażerów, w pociągu muszą znajdować się przynajmniej dwa przedziały z miejscami do spania dostępnymi dla osób na wózkach.

3) Jeżeli w pojeździe kolejowym zapewniono miejsca do spania dostępne dla osób na wózkach inwalidzkich, stronę zewnętrzną odpowiednich drzwi pojazdu i drzwi przedziału z miejscami do spania dostępnego dla osób na wózkach inwalidzkich należy opatrzyć znakiem zgodnym z dodatkiem N.

4) Przedziały z miejscami do spania dostępne dla osób na wózkach inwalidzkich muszą uwzględniać wymogi pkt 4.2.2.6 odnośnie do działań przewidywanych dla użytkownika wózka inwalidzkiego w przedziale z miejscami do spania.

5) Przedział z miejscami do spania musi być wyposażony w przynajmniej dwa urządzenia do wzywania pomocy, które po uruchomieniu wysyłają sygnał do osoby, która może podjąć odpowiednie działania; nie muszą one inicjować komunikacji.

6) Interfejs urządzenia do wzywania pomocy musi być taki, jak określono w pkt 5.3.2.6.

7) Jedno urządzenie do wzywania pomocy musi zostać umieszczone na wysokości nie większej niż 450 mm nad poziomem podłogi, mierzonej w pionie od posadzki do środka elementu sterującego. Element sterujący musi być umieszczony tak, aby mogła go dosięgnąć osoba leżąca na podłodze.

8) Drugie urządzenie do wzywania pomocy musi zostać umieszczone na wysokości pomiędzy 600 mm a 800 mm nad poziomem podłogi, mierzonej w pionie do środka elementu sterującego.

9) Te dwa urządzenia do wzywania pomocy należy umieścić na dwóch różnych powierzchniach pionowych przedziału z miejscami do spania.

10) Urządzenia do wzywania pomocy muszą się różnić od innych elementów sterujących w obrębie przedziału z miejscami do spania oraz muszą odróżniać się kolorystycznie od pozostałych urządzeń sterujących i kontrastować z otoczeniem.

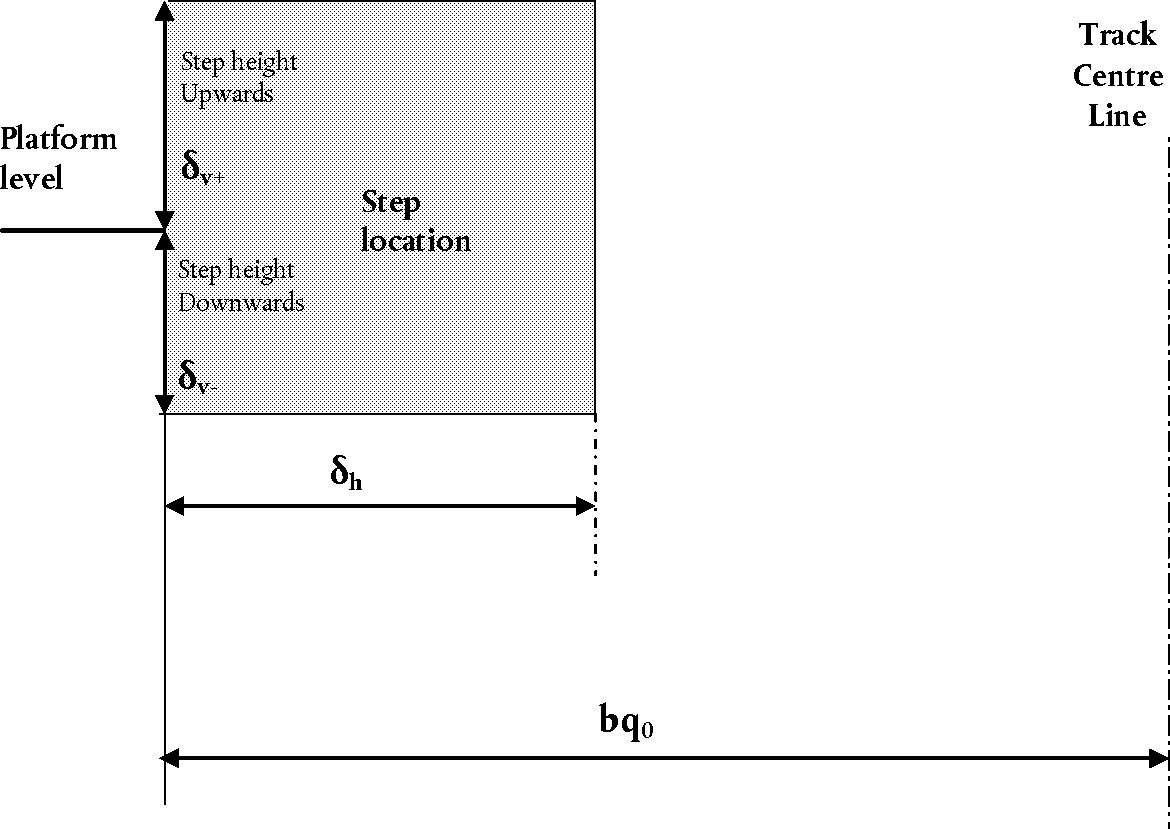

1) Należy wykazać, że punkt znajdujący się pośrodku zwisu stopnia wejściowego każdych drzwi wejściowych dla pasażerów, po obu stronach pojazdu z nowymi kołami stojącego prosto na torach i gotowego do jazdy, musi się znajdować wewnątrz powierzchni określonej jako „położenie stopnia” na rys. 1 poniżej.

2) Wartości bq0, δh, δν+ i δν– zależą od rodzaju peronu, przy którym ma się zatrzymywać tabor. Muszą one być następujące:

— bq0 należy obliczyć w oparciu w oparciu o szerokość toru, na którym ma się poruszać pociąg, zgodnie ze specyfikacją określoną w dodatku A, indeks 8. Szerokości toru zostały określone w rozdziale 4.2.3.1 TSI „Infrastruktura”,

— wartości δh, δν+ i δν– zostały określone w tabelach 7–9.

3) W dokumentacji technicznej wymaganej w pkt 4.2.12 TSI „Tabor kolejowy — lokomotywy i tabor pasażerski” należy zawrzeć informacje o wysokości i uchybie peronu teoretycznego skutkującego uskokiem pionowym (δν+ ) wynoszącym 230 mm oraz uskokiem poziomym (δh ) wynoszącym 200 mm od punktu znajdującego się w położeniu centralnym zwisu najniższego stopnia taboru na prostym poziomym torze.

1) Wszystkie stopnie do wsiadania i wysiadania muszą być przeciwpoślizgowe oraz posiadać dostępną efektywną szerokość równą szerokości otworu drzwiowego.

2) Wewnętrzne stopnie do wchodzenia do pojazdu z zewnątrz muszą się charakteryzować minimalną głębokością pomiędzy krawędziami pionowymi stopnia wynoszącą 240 mm i maksymalną wysokością wynoszącą 200 mm. Wysokość każdego stopnia może osiągnąć maksymalnie 230 mm, jeśli można wykazać, że powoduje to zmniejszenie o jeden wymaganej liczby stopni.

3) Wysokość wszystkich stopni musi być równa.

4) Pierwszy i ostatni stopień musi co najmniej być oznaczony kontrastującym pasem o szerokości od 45 mm do 55 mm, rozciągającym się co najmniej na 80 % szerokości schodów na górnej powierzchni zwisu stopnia. Podobnym pasem musi być oznaczona przednia powierzchnia ostatniego stopnia przy wejściu do jednostki.

5) Wysokość zewnętrznego stopnia wejścia, nieruchomego lub ruchomego, nie może przekraczać 230 mm, a jego głębokość nie może być mniejsza niż 150 mm.

6) Jeśli zastosowany jest pomost będący przedłużeniem progu na zewnątrz pojazdu i nie ma różnicy poziomów między nim a podłogą pojazdu, nie może on być uznawany za stopień na potrzeby niniejszej specyfikacji. Dopuszcza się niewielki spadek wysokości (nie więcej niż 60 mm) między powierzchnią podłogi przy progu drzwi a powierzchnią zewnętrznej części pociągu, służący jako prowadnica i uszczelnienie drzwi; spadek taki nie jest uznawany za stopień.

7) Wejście do przedsionka pojazdu nie może wymagać użycia więcej niż czterech stopni, z których jeden może być zewnętrzny.

8) Tabor, który ma się zatrzymywać, w ramach zwykłego ruchu, przy istniejących peronach o wysokości mniejszej niż 380 mm i który ma drzwi dla pasażerów powyżej wózków, nie musi spełniać wymogów określonych w pkt 2 i 5 powyżej, jeżeli można wykazać, że w ten sposób osiąga się bardziej równomierny rozkład wysokości stopni.

1) Należy zapewnić bezpieczny system przechowywania w celu zapewnienia, że urządzenia wspomagające wsiadanie, w tym podjazdy przenośne, nie uderzą w wózek inwalidzki pasażera lub w urządzenie ułatwiające mu przemieszczanie się ani nie stworzą zagrożenia dla pasażerów w przypadku nagłego zatrzymania.

2) Następujące typy urządzeń wspomagających wsiadanie mogą się znajdować w taborze zgodnie z zasadami określonymi w pkt 4.4.3:

1) Ruchomy stopień to wysuwane urządzenie zintegrowane z pojazdem poniżej poziomu progu drzwi, w pełni zautomatyzowane i uruchamiane wraz z sekwencjami otwierania i zamykania drzwi.

2) Ruchoma platforma to wysuwane urządzenie zintegrowane z pojazdem jak najbliżej poziomu progu drzwi, w pełni zautomatyzowane i uruchamiane wraz z sekwencjami otwierania i zamykania drzwi.

3) W przypadku gdy ruchomy stopień lub ruchoma platforma wykraczają poza obrys dozwolony przez przepisy o skrajni, wysunięcie stopnia lub platformy musi powodować unieruchomienie pociągu.

4) Wysuwanie ruchomego stopnia lub ruchomej platformy musi się zakończyć, zanim otworzą się drzwi dla pasażerów, umożliwiając im przejście; analogicznie, chowanie stopnia lub platformy może się rozpocząć dopiero, gdy drzwi uniemożliwiają pasażerom przejście.

5) Ruchome stopnie i ruchome platformy muszą odpowiadać wymogom określonym w pkt 5.3.2.8.

1) Rampa do wsiadania to urządzenie, które ustawia się między progiem drzwi pojazdu a peronem. Urządzenie to może być obsługiwane ręcznie, półautomatycznie lub być całkowicie automatyczne.

2) Rampy do wsiadania muszą spełniać wymogi pkt 5.3.2.9.

1) Podnośnik pokładowy to urządzenie zintegrowane z drzwiami pojazdu, które musi być w stanie pokonać maksymalną różnicę wysokości między podłogą pojazdu a peronem stacji, na której jest używane.

2) Kiedy podnośnik znajduje się w położeniu spoczynkowym, minimalna szerokość użytkowa drzwi musi być zgodna z pkt 4.2.2.3.2.

3) Podnośniki pokładowe muszą spełniać wymogi pkt 5.3.2.10.

— Wymagania ogólne

— Zarządca infrastruktury lub zarządca stacji musi dysponować strategią w formie pisemnej mającą na celu zagwarantowanie dostępu do infrastruktury pasażerskiej wszystkim osobom niepełnosprawnym i osobom o ograniczonej możliwości poruszania się przez cały czas pracy stacji i zgodnie z wymaganiami technicznymi niniejszej TSI. Dodatkowo strategia ta musi być zgodna z procedurą każdego przedsiębiorstwa kolejowego, które pragnie korzystać z takich obiektów i urządzeń (zob. pkt 4.4.2). Strategia ta musi zostać wdrożona poprzez przekazanie odpowiednich informacji personelowi, procedury i szkolenie. Strategia dotycząca infrastruktury musi obejmować między innymi przepisy ruchowe dla następujących sytuacji:

— Dostęp do stacji

— Przepisy ruchowe muszą zapewniać dostęp do informacji dotyczących poziomu dostępności wszystkich stacji.

— Stacje bez personelu obsługi — wydawanie biletów pasażerom niedowidzącym

— Należy opracować i wdrożyć przepisy ruchowe dotyczące stacji bez personelu obsługi, na których bilety wydawane są przez automaty biletowe (zob. pkt 4.2.1.8). W takich przypadkach zawsze należy zapewnić alternatywny sposób wydawania biletów, dostępny dla pasażerów niedowidzących (np. możliwość zakupu na pokładzie pociągu lub w miejscu docelowym podróży).

— Kontrola biletów — kołowrotki

— W przypadkach, w których do kontroli biletów stosowane są kołowrotki, należy wdrożyć przepisy ruchowe, na mocy których osoby niepełnosprawne i osoby o ograniczonej możliwości poruszania się będą mogły korzystać z równoległego przejścia w takich strefach kontroli. Takie przejście jest przeznaczone dla osób na wózkach inwalidzkich, a bilety mogą być kontrolowane przez personel lub automatycznie.

— Oświetlenie peronów

— Dopuszczalne jest wyłączenie oświetlenia na peronach, w przypadku gdy nie przewiduje się przyjazdu żadnego pociągu.

— Informacje wizualne i mówione — osiąganie spójności przekazu

— Należy wdrożyć przepisy ruchowe, które zapewnią spójność podstawowych informacji wizualnych i mówionych (zob. pkt 4.2.1.10 i 4.2.1.11). Personel podający ogłoszenia musi przestrzegać standardowych procedur, w celu osiągnięcia pełnej spójności informacji podstawowych.

— Niedozwolone jest łączenie reklam z systemami wskazywania kierunku.

—
Uwaga: Na potrzeby niniejszego punktu informacje ogólne o publicznych środkach transportu nie są traktowane jako reklama.

— System mówionej informacji pasażerskiej na żądanie

— W przypadkach, w których informacje mówione nie są podawane przez system rozgłoszeniowy na stacji (zob. pkt 4.2.1.11), należy wdrożyć przepisy ruchowe gwarantujące funkcjonowanie alternatywnego systemu informacyjnego, za pomocą którego pasażerowie mogą uzyskać na stacji te same informacje w formie mówionej (np. telefoniczny serwis informacyjny, obsługiwany przez personel lub automatyczny).

— Peron — strefa funkcjonowania urządzeń wspomagających wsiadanie osób na wózkach

— Przedsiębiorstwo kolejowe oraz zarządca infrastruktury lub zarządca stacji muszą wspólnie określić strefę lub strefy na terenie peronu, gdzie wspomniane urządzenia będą najprawdopodobniej stosowane, uwzględniając różne warianty zestawienia składu.

— Należy wdrożyć przepisy ruchowe w celu określenia, w miarę możliwości, punktu zatrzymania pociągu w zależności od lokalizacji takiej strefy lub takich stref.

— Bezpieczeństwo ręcznych i zasilanych elektrycznie urządzeń wspomagających wsiadanie osób na wózkach inwalidzkich

— Należy wdrożyć przepisy ruchowe dotyczące obsługi przez personel stacji urządzeń wspomagających wsiadanie (zob. pkt 4.2.1.14).

— Należy wdrożyć przepisy ruchowe dotyczące korzystania przez personel z ruchomej barierki ochronnej w podnośnikach na wózki inwalidzkie (zob. pkt 4.2.1.14).

— Należy wdrożyć przepisy ruchowe pozwalające personelowi na bezpieczną obsługę podjazdów dla wózków inwalidzkich, w tym ich rozłożenie, zabezpieczenie, podnoszenie, opuszczanie i składowanie (zob. pkt 4.2.1.14).

— Pomoc przy wsiadaniu do pociągu i wysiadaniu z niego

— Należy wdrożyć przepisy ruchowe mające na celu uświadomienie personelowi, że osoby niepełnosprawne i osoby o ograniczonej możliwości poruszania się mogą potrzebować pomocy przy wsiadaniu do pociągu i wysiadaniu z niego, oraz zapewniające udzielenie przez personel takiej pomocy w razie potrzeby.

— Warunki, na których udziela się pomocy osobom niepełnosprawnym i osobom o ograniczonej możliwości poruszania się, określono w rozporządzeniu (WE) nr 1371/2007 ( 4 ).

— Strzeżone jednopoziomowe przejścia przez tory

— Jeśli strzeżone jednopoziomowe przejścia przez tory są dozwolone, należy wdrożyć przepisy ruchowe, które zapewnią odpowiednią pomoc osobom niepełnosprawnym i osobom o ograniczonej możliwości poruszania się ze strony personelu na strzeżonym jednopoziomowym przejściu przez tory, łącznie ze wskazaniem, kiedy można bezpiecznie pokonać tory.

— Wymagania ogólne

— Przedsiębiorstwo kolejowe musi dysponować strategią w formie pisemnej mającą na celu zagwarantowanie dostępu do taboru pasażerskiego przez cały czas jego pracy zgodnie z wymaganiami technicznymi niniejszej TSI. Dodatkowo strategia ta musi być zgodna ze strategią — odpowiednio — zarządcy infrastruktury lub zarządcy stacji (zob. pkt 4.4.1). Strategia ta musi zostać wdrożona poprzez przekazanie odpowiednich informacji personelowi, procedury i szkolenie. Strategia dotycząca taboru musi obejmować między innymi przepisy ruchowe dla następujących sytuacji:

— Dostęp do miejsc uprzywilejowanych i ich rezerwacja

— Istnieją dwie możliwe sytuacje w odniesieniu do miejsc uprzywilejowanych: (i) bez rezerwacji; (ii) z rezerwacją (zob. pkt 4.2.2.1.2). W przypadku (i) przepisy ruchowe skierowane będą do pozostałych pasażerów (np. przez oznakowanie), nakazując im udzielanie pierwszeństwa wszystkim osobom niepełnosprawnym i osobom o ograniczonej możliwości poruszania się, uprawnionym do korzystania z takich miejsc, oraz w razie konieczności zwalnianie zajętych miejsc uprzywilejowanych. W przypadku (ii) przepisy ruchowe muszą być wdrażane przez przedsiębiorstwo kolejowe tak, by zagwarantować uprzywilejowanie osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się w systemie rezerwacji biletów. Na podstawie takich zasad miejsca uprzywilejowane będą początkowo dostępne w systemie rezerwacji jedynie dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się aż do określonego momentu przed odjazdem pociągu. Po upływie wyznaczonego czasu miejsca uprzywilejowane będą dostępne dla wszystkich pasażerów, w tym dla osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się.

— Przewóz psa przewodnika

— Przepisy ruchowe muszą gwarantować, że od osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się nie pobiera się dodatkowej opłaty za przewóz psa przewodnika.

— Dostęp do miejsc na wózek inwalidzki i ich rezerwacja

— Przepisy dotyczące dostępności miejsc uprzywilejowanych i ich rezerwacji stosuje się także do miejsc na wózki inwalidzkie, przy czym jedynie użytkownicy wózków inwalidzkich są uprzywilejowani. W przepisach ruchowych należy także przewidzieć miejsca (i) bez rezerwacji; lub (ii) z rezerwacją dla opiekunów (osób pełnosprawnych) siedzących obok lub naprzeciw miejsca na wózek.

— Dostęp do uniwersalnych przedziałów do spania i ich rezerwacja

— Przepisy dotyczące rezerwacji miejsc uprzywilejowanych dotyczą także uniwersalnych przedziałów do spania (zob. pkt 4.2.2.10). Przepisy ruchowe muszą uniemożliwiać zajmowanie uniwersalnych przedziałów do spania bez rezerwacji (zawsze konieczna będzie rezerwacja z wyprzedzeniem).

— Uruchamianie drzwi zewnętrznych przez obsługę pociągu

— Należy wdrożyć przepisy ruchowe dotyczące procedury uruchamiania drzwi zewnętrznych przez obsługę pociągu i zapewniające bezpieczeństwo wszystkich pasażerów, w tym osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się (zob. pkt 4.2.2.3.2).

— Urządzenie do wzywania pomocy w miejscu na wózek inwalidzki, toaletach uniwersalnych lub przedziałach z miejscami do spania dostępnych dla wózków inwalidzkich

— Należy wdrożyć przepisy ruchowe, które zapewnią odpowiednią reakcję i działanie ze strony obsługi pociągi w przypadku uruchomienia urządzenia do wzywania pomocy (zob. pkt 4.2.2.2, 4.2.2.5 i 4.2.2.10). Reakcja i działanie nie muszą być takie same w zależności od miejsca wezwania o pomoc.

— Dźwiękowe instrukcje bezpieczeństwa w nagłych przypadkach

— Należy wdrożyć przepisy ruchowe dotyczące przekazywania pasażerom dźwiękowych instrukcji bezpieczeństwa w nagłych przypadkach (zob. pkt 4.2.2.7.4). Przepisy te określają charakter instrukcji oraz sposób ich przekazywania.

—



— perony na stacjach, na których zarządca infrastruktury lub zarządca stacji musi zapewnić obsługę urządzeń wspomagających wsiadanie, oraz tabor, dla którego mają być używane,

— perony na stacjach, na których przedsiębiorstwo kolejowe musi zapewnić obsługę urządzeń wspomagających wsiadanie, oraz tabor dla którego mają być używane,

— tabor, w którym przedsiębiorstwo kolejowe zapewni urządzenia wspomagające wsiadanie i ich obsługę, oraz peron, na którym będą używane,

— tabor, w którym przedsiębiorstwo kolejowe musi zapewnić urządzenia wspomagające wsiadanie, a zarządca infrastruktury lub zarządca stacji musi zapewnić ich obsługę, oraz peron, na którym będą używane,

— warunki zapewniania alternatywnych środków transportu, w przypadku gdy:

—



Szkolenie zawodowe dla personelu realizującego zadania towarzyszenia pociągom, świadczącego usługi oraz pomoc pasażerom na stacji i sprzedającego bilety musi obejmować zagadnienia dotyczące świadomości wobec niepełnosprawności i równości, w tym zagadnienia dotyczące określonych potrzeb wszystkich osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się.

Szkolenie zawodowe dla personelu inżynierskiego i kierowniczego, odpowiedzialnego za utrzymanie i eksploatację infrastruktury lub taboru musi obejmować zagadnienia dotyczące świadomości wobec niepełnosprawności i równości, w tym zagadnienia dotyczące określonych potrzeb wszystkich osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się.

1) Wielkość wyświetlaczy należy dobrać tak, aby pokazywały nazwy poszczególnych stacji lub wyrazy komunikatów. Nazwa każdej stacji lub wyrazy komunikatów muszą być podawane przez przynajmniej 2 sekundy.

2) Jeśli używane są wyświetlacze z tekstem przesuwającym się (w poziomie lub w pionie), każdy pełen wyraz musi być pokazywany przez przynajmniej 2 sekundy, a prędkość przesuwu w poziomie nie może przekraczać 6 znaków na sekundę.

3) Wyświetlacze muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego przez maksymalną odległość widzenia według następującego wzoru:

1) Podjazdy muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego maksymalnym pionowym uskokiem, jaki mogą pokonać w ramach maksymalnego nachylenia wynoszącego 18 %.

2) Na podjazdach musi się zmieścić wózek inwalidzki o charakterystyce podanej w dodatku M.

3) Podjazdy muszą wytrzymać obciążenie wynoszące przynajmniej 300 kg, umieszczone pośrodku urządzenia i rozłożone na powierzchnię o wymiarach 660 mm na 660 mm.

4) Jeśli podjazd jest zasilany elektrycznie, musi on posiadać możliwość obsługi ręcznej w razie awarii zasilania.

5) Powierzchnia podjazdu musi być przeciwpoślizgowa i mieć dostępną efektywną szerokość przynajmniej 760 mm.

6) Podjazdy o dostępnej szerokości mniejszej niż 1 000  mm muszą mieć krawędzie po obu stronach uniesione ku górze, by zapobiec ześlizgnięciu się kół urządzenia ułatwiającego przemieszczanie się.

7) Podpory na obu końcach podjazdu muszą być sfazowane i nie wyższe niż 20 mm. Muszą być one oznaczone kontrastującymi kolorystycznie pasami ostrzegawczymi.

8) Podjazd musi być wyposażony w mechanizm do celu bezpiecznego umieszczenia podjazdu, tak aby nie podlegał przemieszczeniu w czasie jego używania na potrzeby wsiadania lub wysiadania.

9) Podjazd musi być wyposażony w kontrastujące oznakowanie.

1) Podnośniki muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego maksymalnym pionowym uskokiem, jaki mogą pokonać.

2) Na podnośnikach musi się zmieścić wózek inwalidzki o charakterystyce podanej w dodatku M.

3) Podnośniki muszą wytrzymać obciążenie wynoszące przynajmniej 300 kg, umieszczone pośrodku urządzenia i rozłożone na powierzchnię o wymiarach 660 mm na 660 mm.

4) Podłoga podnośnika musi być antypoślizgowa.

5) Na poziomie platformy podnośnika dostępna szerokość musi wynosić co najmniej 800 mm, a długość 1 200  mm. Zgodnie z dodatkiem M należy udostępnić dodatkową długość wynoszącą 50 mm dla stóp powyżej wysokości 100 mm nad platformą podnośnika, biorąc pod uwagę ustawienie użytkownika wózka inwalidzkiego zarówno przodem, jak i tyłem do pojazdu.

6) Platforma ruchoma wysuwana nad uskokiem pomiędzy platformą podnośnika a podłogą wagonu musi mieć minimalną szerokość wynoszącą 760 mm.

7) Jeśli podnośnik jest wyposażony w przyciski sterowania służące do jego uruchamiania, opuszczania do poziomu ziemi, podnoszenia i powrotu do położenia spoczynkowego, muszą one działać pod wpływem przykładanej przez operatora ciągłej siły nacisku dłoni i nie mogą pozwalać na błędne podanie sekwencji operacji, gdy podnośnik jest w użyciu.

8) Podnośnik musi posiadać urządzenia umożliwiające jego uruchomienie i opuszczenie do poziomu ziemi wraz z pasażerem w środku oraz podniesienie i powrót do położenia spoczynkowego pustego podnośnika w przypadku awarii zasilania.

9) Wszystkie elementy podnośnika muszą się poruszać z prędkością nieprzekraczającą 150 mm/s podczas opuszczania i podnoszenia pasażera i z prędkością nieprzekraczającą 600 mm/s podczas uruchamiania lub powrotu do położenia spoczynkowego (z wyjątkiem ręcznego wykonywania operacji uruchamiania lub powrotu do położenia spoczynkowego).

10) Przyspieszenie platformy podnośnika w pionie i w poziomie podczas przewozu pasażerów nie może przekraczać 0,3 g.

11) Platforma podnośnika musi być wyposażona w barierki uniemożliwiające zjechanie kół wózka z platformy podnośnika podczas jego działania.

12) Podnośnik musi być wyposażony w ruchomą barierkę lub zintegrowane rozwiązanie konstrukcyjne uniemożliwiające zjechanie wózkiem z krawędzi najbliższej pojazdowi, do czasu, gdy podnośnik znajdzie się w położeniu górnym.

13) Każdy bok platformy podnośnika, który w jego położeniu górnym wychodzi poza pojazd, musi być wyposażony w zabezpieczenie o wysokości przynajmniej 25 mm. Barierki takie nie mogą stanowić przeszkody w manewrowaniu w stronę korytarza i z powrotem.

14) Barierka krawędzi załadowczej (barierka zewnętrzna), która działa jak rampa załadunkowa, gdy podnośnik znajduje się na poziomie ziemi, musi stanowić wystarczające zabezpieczenie w położeniu uniesionym lub zamkniętym, ewentualnie należy zainstalować dodatkowy system uniemożliwiający elektrycznemu wózkowi inwalidzkiemu sforsowanie barierki.

15) Podnośnik musi umożliwiać dwa ustawienia użytkownika wózka inwalidzkiego — przodem lub tyłem do pojazdu.

16) Podnośnik musi być wyposażony w kontrastujące oznakowanie.

1) Urządzenie sterujące drzwiami musi mieć sygnalizację wizualną, na nim lub w jego pobliżu, wskazującą jego włączenie i musi dawać możliwość uruchomienia poprzez naciśnięcie dłonią z siłą nie większą niż 15 N.

2) Musi istnieć możliwość jego rozpoznania z pomocą dotyku (np. oznakowanie dotykowe); identyfikacja ta musi wskazywać funkcję.

1) Środek klamki drzwi, zamka lub urządzenia sterującego drzwiami na zewnątrz kabiny toalety lub wewnątrz niej musi znajdować się na wysokości nie mniejszej niż 800 mm i nie większej niż 1 100  mm nad progiem drzwi toalety.

2) Należy zapewnić odpowiednią sygnalizację wizualną i dotykową (lub dźwiękową) wewnątrz i na zewnątrz toalety, informującą o zamknięciu drzwi.

3) Urządzenia sterujące drzwiami oraz inne wyposażenie wewnątrz kabiny toalety (oprócz stanowisk przewijania dzieci i urządzeń do wzywania pomocy) muszą być obsługiwane przy użyciu siły nie większej niż 20 N.

4) Urządzenia sterujące, w tym uruchamiające spłuczkę, muszą kontrastować z tłem oraz muszą być rozpoznawalne dotykiem.

5) Należy podać jasne i precyzyjne informacje dotyczące obsługi każdego urządzenia sterującego, korzystając z piktogramów, i nadać im dotykowy charakter.

6) Deska sedesowa i klapa oraz poręcze muszą kontrastować z tłem.

1) Toaleta standardowa nie jest zaprojektowana tak, by była dostępna dla osób na wózkach inwalidzkich.

2) Minimalna szerokość użytkowa drzwi musi wynosić 500 mm.

3) Obok miski ustępowej i umywalki należy zamontować nieruchomą poręcz pionową lub poziomą zgodną z pkt 4.2.2.9.

1) Toaleta uniwersalna jest to toaleta zaprojektowana w taki sposób, by była dostępna dla wszystkich pasażerów, w tym dla wszystkich osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się.

2) Powierzchnię użytkową toalety uniwersalnej określono za pomocą metody stosowanej w jej ocenie (A lub B zgodnie z pkt 6.1.3.1).

3) Dostępna szerokość użytkowa drzwi do toalety musi wynosić minimum 800 mm. W przypadku gdy drzwi są automatyczne lub półautomatyczne, musi istnieć możliwość ich częściowego otwarcia w celu umożliwienia osobie towarzyszącej użytkownikowi wózka inwalidzkiego opuszczenia modułu toalety i powrotu do niego.

4) Na zewnętrznej stronie drzwi musi się znajdować znak zgodny z dodatkiem N.

5) Wewnątrz kabiny toalety musi być wystarczająco dużo miejsca, aby umożliwić manewrowanie wózkiem określonym w dodatku M, tak aby osiągnąć jego pozycję umożliwiającą zarówno boczne, jak i ukośne przesiadanie się użytkownika wózka inwalidzkiego na deskę sedesową.

6) Należy zapewnić wolną przestrzeń 700 mm przed deską sedesową, odzwierciedlającą profil deski sedesowej.

7) Po obu stronach deski sedesowej należy zapewnić poziomą poręcz spełniającą wymogi pkt 4.2.2.9, biegnącą co najmniej do wysokości krawędzi czołowej deski sedesowej.

8) Poręcz po stronie dostępnej dla wózka inwalidzkiego musi być zamocowana na zawiasach tak, by osoba poruszająca się na wózku mogła bez przeszkód przemieścić się do deski sedesowej i z powrotem.

9) Powierzchnia deski sedesowej w położeniu opuszczonym musi znajdować się na wysokości od 450 mm do 500 mm nad poziomem podłogi.

10) Wszystkie elementy wyposażenia muszą być łatwo dostępne dla osób na wózkach.

11) Kabina toalety musi być wyposażona w przynajmniej dwa urządzenia do wzywania pomocy, które po uruchomieniu wysyłają sygnał do osoby, która może podjąć odpowiednie działania; nie muszą one inicjować komunikacji.

12) Interfejs urządzenia do wzywania pomocy musi być taki, jak określono w pkt 5.3.2.6.

13) Jedno urządzenie do wzywania pomocy musi zostać umieszczone na wysokości nie większej niż 450 mm nad poziomem podłogi, mierzonej w pionie od posadzki do środka elementu sterującego. Musi ono być umieszczone tak, aby osoba leżąca na podłodze mogła dosięgnąć elementu sterującego.

14) Drugie urządzenie do wzywania pomocy musi zostać umieszczone na wysokości pomiędzy 800 mm a 1 100  mm nad poziomem podłogi, mierzonej w pionie do środka elementu sterującego.

15) Oba urządzenia do wzywania pomocy należy umieścić na różnych powierzchniach pionowych kabiny, tak by możliwe było sięgnięcie do nich z różnych pozycji.

16) Urządzenie sterujące urządzeniami do wzywania pomocy musi się różnić od innych urządzeń sterujących w obrębie toalety oraz musi się odróżniać kolorystycznie od pozostałych urządzeń sterujących i kontrastować z otoczeniem.

17) Jeśli zapewniono przewijak dla dzieci, jego powierzchnia użytkowa w opuszczonym położeniu musi znajdować się na wysokości od 800 mm do 1 000  mm nad poziomem podłogi.

1) Powierzchnia użytkowa przewijaka dla dzieci musi mieć co najmniej 500 mm szerokości i 700 mm długości.

2) Przewijak musi być zaprojektowany tak, by nie dopuścić do przypadkowego zsunięcia się dziecka; musi być pozbawiony ostrych krawędzi oraz móc wytrzymać ciężar przynajmniej 80 kg.

3) Musi istnieć możliwość złożenia go jedną ręką przy użyciu siły nie większej niż 25 N.

1) jest oznaczone znakiem mającym zielone lub żółte tło (według specyfikacji wskazanej w dodatku A, indeks 10), z białym symbolem przedstawiającym dzwonek lub telefon; znak może się znajdować na przycisku, ramce lub na osobnym piktogramie;

2) zawiera symbole dotykowe;

3) sygnalizuje użytkownikowi wizualnie lub dźwiękowo jego uruchomienie;

4) w razie potrzeby podaje dodatkowe informacje dotyczące obsługi;

5) jest obsługiwane przy pomocy dłoni, a jego uruchomienie nie może wymagać przyłożenia siły większej niż 30 N.

1) Nazwa każdej stacji (może być skrócona) lub wyrazy komunikatów muszą być podawane przez przynajmniej 2 sekundy.

2) Jeśli używane są wyświetlacze z tekstem przesuwającym się (w poziomie lub w pionie), każdy pełen wyraz musi być pokazywany przez przynajmniej 2 sekundy, a prędkość przesuwu w poziomie nie może przekraczać średnio 6 znaków na sekundę.

3) Krój pisma stosowany w tekstach musi być czytelny.

4) Wysokość wielkich liter oraz liczb stosowanych na zewnętrznych tablicach czołowych nie może być mniejsza niż 70 mm, a na tablicach bocznych — mniejsza niż 35 mm.

5) Wyświetlacze wewnętrzne muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego przez maksymalną odległość widzenia według następującego wzoru:

1) Ruchomy stopień lub ruchoma platforma muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego przez szerokość otworu drzwiowego, w którym mogą się zmieścić.

2) Wytrzymałość mechaniczna urządzenia musi być zgodna ze specyfikacją wskazaną w załączniku A, indeks 11.

3) Należy zainstalować odpowiedni mechanizm, który zapewni stabilność urządzenia w położeniu roboczym i położeniu spoczynkowym.

4) Powierzchnia urządzenia musi być przeciwpoślizgowa, a jej efektywna dostępna szerokość w świetle musi odpowiadać szerokości drzwi.

5) Urządzenie musi być wyposażone w system wykrywania przeszkód zgodny ze specyfikacją wskazaną w dodatku A, indeks 11.

6) Urządzenie musi mieć możliwość pracy i powrotu do położenia spoczynkowego w trybie awaryjnym, jeśli nastąpi awaria zasilania stopnia.

1) Rampy muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego maksymalnym pionowym uskokiem, jaki mogą pokonać w ramach maksymalnego nachylenia wynoszącego 18 %.

2) Rampy muszą wytrzymać obciążenie wynoszące przynajmniej 300 kg, umieszczone pośrodku rampy i rozłożone na powierzchnię o wymiarach 660 mm na 660 mm.

3) Rampa do wsiadania musi być ustawiana ręcznie przez personel lub musi być rozstawiana mechanicznie (półautomatycznie) przez personel lub pasażera.

4) Jeśli rampa jest zasilana elektrycznie, musi ona mieć możliwość obsługi ręcznej w razie awarii zasilania.

5) Powierzchnia rampy musi być przeciwpoślizgowa i mieć dostępną efektywną szerokość przynajmniej 760 mm.

6) Rampy o dostępnej szerokości mniejszej niż 1 000  mm muszą mieć krawędzie po obu stronach uniesione ku górze, by zapobiec ześlizgnięciu się kół urządzenia ułatwiającego przemieszczanie się inwalidzkiego.

7) Podpory po obu stronach rampy muszą być sfazowane i nie wyższe niż 20 mm. Muszą być one oznaczone kontrastującymi kolorystycznie pasami ostrzegawczymi.

8) Podczas korzystania z rampy w trakcie wsiadania lub wysiadania musi być ona zabezpieczona w sposób zapobiegający jej przesunięciu podczas załadunku lub wyładunku.

9) Rampy półautomatyczne muszą być wyposażone w element, który zatrzyma ruch stopnia w momencie kontaktu jego przedniej krawędzi z przedmiotem lub osobą, podczas ruchu platformy.

10) Rampa musi być wyposażona w kontrastujące oznakowanie.

1) Podnośniki muszą być zaprojektowane i oceniane pod kątem obszaru stosowania, określonego maksymalnym pionowym uskokiem, jaki mogą pokonać.

2) Powierzchnia podłogi platformy podnośnika musi być antypoślizgowa. Na poziomie podłogi platforma podnośnika musi mieć dostępną szerokość wynoszącą co najmniej 760 mm, a długość 1 200  mm. Zgodnie z dodatkiem M należy udostępnić dodatkową długość wynoszącą 50 mm dla stóp powyżej wysokości 100 mm nad platformą podnośnika, biorąc pod uwagę ustawienie użytkownika wózka inwalidzkiego zarówno przodem, jak i tyłem do pojazdu.

3) Platforma ruchoma wysuwana nad uskokiem pomiędzy platformą podnośnika a podłogą wagonu musi mieć minimalną szerokość wynoszącą 720 mm.

4) Podnośnik musi być przystosowany do obciążenia wynoszącego przynajmniej 300 kg, umieszczonego pośrodku platformy podnośnika i rozłożonego na powierzchnię o wymiarach 660 mm na 660 mm.

5) Jeśli podnośnik jest wyposażony w przyciski sterowania służące do jego uruchamiania, opuszczania do poziomu ziemi, podnoszenia i powrotu do położenia spoczynkowego, muszą one działać pod naciskiem przykładanej ciągłej siły nacisku dłoni i nie mogą pozwalać na błędne podanie sekwencji operacji, gdy platforma podnośnika jest zajęta.

6) Podnośnik musi posiadać urządzenia umożliwiające jego uruchomienie i opuszczenie do poziomu ziemi wraz z pasażerem w środku oraz podniesienie i powrót do położenia spoczynkowego pustego podnośnika w przypadku awarii zasilania.

7) Wszystkie elementy podnośnika muszą poruszać się z prędkością nieprzekraczającą 150 mm/s podczas opuszczania i podnoszenia pasażera i z prędkością nieprzekraczającą 600 mm/s podczas uruchamiania lub powrotu do położenia spoczynkowego (z wyjątkiem ręcznego wykonywania operacji uruchamiania lub powrotu do położenia spoczynkowego).

8) Przyspieszenie platformy podnośnika w pionie i w poziomie podczas przewozu pasażerów nie może przekraczać 0,3 g.

9) Platforma podnośnika musi być wyposażona w barierki uniemożliwiające zjechanie kół wózka z platformy podnośnika podczas jego działania.

10) Podnośnik musi być wyposażony w ruchomą barierkę lub zintegrowane rozwiązanie konstrukcyjne uniemożliwiające zjechanie wózkiem z krawędzi najbliższej pojazdowi, do czasu, gdy podnośnik znajdzie się w położeniu górnym.

11) Każdy bok platformy podnośnika, który w jego położeniu górnym wychodzi poza pojazd, musi być wyposażony w zabezpieczenie o wysokości przynajmniej 25 mm. Barierki takie nie mogą stanowić przeszkody w manewrowaniu w stronę korytarza i z powrotem.

12) Barierka krawędzi załadowczej (barierka zewnętrzna), która działa jak rampa załadunkowa, gdy podnośnik znajduje się na poziomie ziemi, musi stanowić wystarczające zabezpieczenie w położeniu uniesionym lub zamkniętym, ewentualnie należy zainstalować dodatkowy system uniemożliwiający elektrycznemu wózkowi inwalidzkiemu sforsowanie barierki.

13) Podnośnik musi umożliwiać dwa ustawienia użytkownika wózka inwalidzkiego — przodem lub tyłem do pojazdu.

14) Podnośnik musi być wyposażony w kontrastujące oznakowanie.

— dla pojazdów, w których dostępna szerokość podłogi jest mniejsza niż 2 400  mm,

— dla istniejącego taboru, w przypadku gdy jest on odnawiany lub modernizowany.

— parkingi,

— drzwi i wejścia, przeszkody przezroczyste z ich oznakowaniem,

— wyczuwalne dotykiem wskaźniki na powierzchniach, po których przemieszczają się pasażerowie, informacje dotykowe wzdłuż tras pozbawionych przeszkód,

— podjazdy, schody z poręczami

— mocowanie i oznakowanie mebli,

— kasy biletowe i punkty informacyjne,

— automaty biletowe i urządzenia kontroli biletów,

— informacje wizualne: drogowskazy, piktogramy, informacja dynamiczna,

— perony, w tym końce i krawędzie, wiaty i poczekalnie, o ile występują,

— jednopoziomowe przejścia przez tory.

1) identyfikacja istniejących przeszkód i barier w zakresie dostępności;

2) zapewnienie użytkownikom praktycznych informacji;

3) monitorowanie i ocena postępów w zakresie dostępności.

1) CEN/TS 16614-1:2014 Transport publiczny – Sieć i wymiana rozkładów jazdy (NeTEx) – część 1: Format wymiany topologii sieci transportu publicznego 2014-05-14

2) EN 12896-1:2016 Transport publiczny. Model danych odniesienia. Wspólne pojęcia (Transmodel)

1) podmioty, które gromadzą dane dotyczące dostępności w odniesieniu do majątku, nie muszą być niezależne od bieżącego zarządzania tym majątkiem;

2) podczas gromadzenia po raz pierwszy danych dotyczących dostępności po wejściu w życie rozporządzenia wykonawczego Komisji (UE) 2019/772 ( 8 ) stan zgodności stacji z niniejszą TSI można odnotować w wykazie jako nieoceniony;

3) w przypadku gdy stacja lub jej elementy podlegają modernizacji lub odnowieniu, lub gdy przeprowadzane są na nich jakiekolwiek prace przewidziane w krajowym planie wdrożenia niniejszej TSI, odpowiednie dane dotyczące dostępności podlegają aktualizacji, obejmującej w stosownych przypadkach stan zgodności z niniejszą TSI;

4) stan zgodności z niniejszą TSI można aktualizować na podstawie pośredniego potwierdzenia weryfikacji opisanego w pkt 6.2.4 niniejszej TSI;

5) stan gotowości do eksploatacji wyposażenia nie musi być odnotowywany w wykazie.

1) informacje z ogólnodostępnej strony internetowej prowadzonej przez Agencję Kolejową Unii Europejskiej są publicznie dostępne;

2) zarejestrowane organy krajowe mogą pobierać wszystkie dane dotyczące dostępności, które są istotne dla danego państwa członkowskiego;

3) Komisja i Agencja mogą pobierać wszystkie dane dotyczące dostępności.

1) oficjalne informacje zwrotne od zrzeszeń użytkowników, w tym od organizacji reprezentujących osoby niepełnosprawne: można korzystać z istniejących struktur, o ile obejmują one przedstawicieli organizacji osób niepełnosprawnych i osób o ograniczonej możliwości poruszania się oraz odzwierciedlają sytuację na odpowiednim poziomie, niekoniecznie krajowym. Procedura przekazywania informacji zwrotnych od użytkowników musi być tak zorganizowana, aby umożliwiać udział tych organizacji na równych prawach;

2) informacje zwrotne od indywidualnych użytkowników: osobom odwiedzającym stronę internetową zapewnia się możliwość zgłaszania nieprawidłowych informacji na temat danych dotyczących dostępności w odniesieniu do określonej stacji i uzyskania potwierdzenia przyjęcia przekazanych uwag.

— W przypadku trasy pozbawionej przeszkód utworzonej z istniejących kładek dla pieszych, schodów i przejść podziemnych, w tym drzwi, podnośników i urządzeń do kontroli biletów, zgodność z wymaganiami dotyczącymi wymiarów powyższych elementów w zakresie ich szerokości nie jest obowiązkowa.

— Zgodność z wymaganiami dotyczącymi minimalnej szerokości peronu nie jest wymagana dla istniejących stacji, jeśli przyczyną braku zgodności jest obecność na określonych peronach przeszkód (np. słupów konstrukcji, klatek schodowych, podnośników itp.) lub istniejące tory, które zasadniczo nie mogą być przesunięte.

— W przypadku gdy istniejąca stacja lub jej część są uznawane za zabytek i chronione prawem krajowym, jest możliwość dostosowania wymagań niniejszej TSI, aby nie naruszyć prawa krajowego dotyczącego ochrony budynku.

— Ogólny zarys sytuacji (fakty i liczby — dane dotyczące sytuacji społecznej — ewolucja potrzeb w zakresie mobilności oraz upośledzenia ruchowego)

— Kontekst prawny

— Metodyka opracowania krajowego planu wdrożenia (stowarzyszenia, z którymi przeprowadzono konsultacje, lokalne organy ds. transportu, z którymi przeprowadzono konsultacje, interfejs z innymi krajowymi planami wdrożenia itp.)

— Podsumowanie wykazów majątku: stacje

— Podsumowanie wykazów majątku: tabor

— Podsumowanie wykazów majątku: przepisy ruchowe

— Zasada ustalania priorytetów

— Kryteria, zgodnie z którymi podsystemy są uwzględniane w planie.

— Zakres modernizacji lub odnowienia stacji i taboru kolejowego

— Wszystkie inne prace mające na celu wyeliminowanie barier w zakresie dostępności, które nie wchodzą w zakres art. 20 dyrektywy 2008/57/WE

— Uruchomienie środków operacyjnych (pomoc) w celu zniwelowania pozostającego braku dostępności

— Odesłania do umów (dyrektywa 2012/34/UE, art. 30 ( 9 )) i zamówień publicznych na usługi (rozporządzenie (WE) nr 1370/2007) ( 10 )

— Inne zasoby

— Aktualizacja wykazu majątku i porównanie z celami

— Aktualizacja planu

— Sygnał wolno pulsujący wielotonowy (do dwóch impulsów na sekundę) złożony z dwóch tonów emitowanych po sobie.

— Częstotliwości

—



— oraz:

—



— Poziom ciśnienia akustycznego

—



— Sygnał szybko pulsujący (6 do 10 impulsów na sekundę)

— Częstotliwość

—



— Poziom ciśnienia akustycznego

—



— Badania, które należy przeprowadzić w przedsionku przy użyciu uśrednionego odczytu z zestawu mikrofonów (przeznaczonych do mierzenia dźwięku klaksonu w kabinie zgodnie z TSI „Hałas” — 2006/66/WE ( 11 )); zestaw składa się z 8 mikrofonów rozstawionych równomiernie na okręgu o promieniu 250 mm.

— Badania, które należy przeprowadzić za pomocą zestawu ustawionego poziomo (wszystkie mikrofony w takiej samej odległości ponad podłogą, jak pokazano na rys. G1). Średnia odczytów z wszystkich 8 mikrofonów będzie stosowana do celów oceny.

—
Rysunek G1
Układ poziomy zestawu

— Badania, które należy przeprowadzić przy użyciu uśrednionego odczytu z zestawu mikrofonów (przeznaczonych do mierzenia dźwięku klaksonu w kabinie zgodnie z TSI „Hałas” — 2006/66/WE); zestaw składa się z 8 mikrofonów rozstawionych równomiernie na okręgu o promieniu 250 mm.

— Na potrzeby badania zewnętrznego zakładana wysokość peronu musi być określona dla trasy, dla której został przeznaczony dany pojazd (jeżeli obsługiwana trasa obejmuje więcej niż jedną wysokość peronu, należy stosować mniejszą wysokość, tj. w przypadku gdy na danej trasie występują perony o wysokości 760 i 550 mm, badanie zostanie wykonane dla niższego z nich — 550 mm).

— Badanie, które należy przeprowadzić z zestawem o ustawieniu poziomym (wszystkie mikrofony w takiej samej odległości od peronu). Na potrzeby oceny stosuje się średnią odczytów z wszystkich 8 mikrofonów.

— Szerokość 700 mm powiększona o co najmniej 50 mm z każdej strony na ręce podczas przemieszczania się.

— Długość 1 200  mm powiększona o 50 mm na stopy.

— Najmniejsze koło musi być w stanie pokonać szczelinę o szerokości 75 mm w poziomie i różnicę wysokości 50 mm.

— Maksimum 1 375  mm wraz z użytkownikiem płci męskiej (odpowiadającym 95. percentylowi).

— 1 500  mm

— Masa przy pełnym obciążeniu wózka z użytkownikiem (oraz z ewentualnym bagażem) wynosząca 300 kg w przypadku elektrycznego wózka inwalidzkiego, dla którego nie jest wymagana pomoc w celu przejechania przez urządzenie wspomagające wsiadanie.

— Masa przy pełnym obciążeniu wózka z użytkownikiem (oraz z ewentualnym bagażem) wynosząca 200 kg w przypadku ręcznego wózka inwalidzkiego.

— Wysokość pokonywanych przeszkód: maksimum 50 mm.

— Prześwit 60 mm (min.) z kątem nachylenia w górę pod kątem 10° na górze dla ruchu do przodu (pod podpórką pod stopy).

— Wymagana stabilność dynamiczna we wszystkich kierunkach przy nachyleniu wynoszącym 6 stopni.

— Wymagana stabilność statyczna we wszystkich kierunkach (w tym z uruchomionym hamulcem) przy nachyleniu wynoszącym 9 stopni.

— odległość odczytu w mm podzielona przez 250 i pomnożona przez 1,25 = wielkość ramki w mm (o ile zastosowana jest ramka).
