REGOLAMENT TAL-KUMMISSJONI (UE) .../...
ta’ 31.10.2019
li jemenda r-Regolament (UE) Nru 1230/2012 fir-rigward tar-rekwiżiti tal-approvazzjoni tat-tip għal ċertu vetturi bil-mutur mgħammra b’kabini elongati u għal apparat u tagħmir ajrudinamiċi għal vetturi bil-mutur u t-trejlers tagħhom
(Test b’rilevanza għaż-ŻEE)
IL-KUMMISSJONI EWROPEA,
Wara li kkunsidrat it-Trattat dwar il-Funzjonament tal-Unjoni Ewropea,
Wara li kkunsidrat ir-Regolament (KE) Nru 661/2009 tal-Parlament Ewropew u tal-Kunsill tat-13 ta’ Lulju 2009 dwar rekwiżiti għall-approvazzjoni tat-tip għas-sikurezza ġenerali tal-vetturi bil-mutur, it-trejlers tagħhom, u s-sistemi, il-komponenti u l-unitajiet tekniċi separati maħsuba għalihom, u b’mod partikolari l-Artikolu 14(1)(a) tiegħu,
Billi:
(1)Ir-Regolament tal-Kummissjoni (UE) Nru 1230/2012 jimplimenta r-Regolament (KE) Nru 661/2009 billi jistabbilixxi rekwiżiti għall-approvazzjoni tat-tip tal-KE tal-vetturi bil-mutur u t-trejlers tagħhom fir-rigward tal-mases u d-dimensjonijiet tagħhom.
(2)Apparat u tagħmir ajrudinamiċi, bħal pereżempju flaps imwaħħla mal-parti ta’ wara tat-trakkijiet u tat-trejlers tagħhom u li jistgħu jiġu miġbuda lura jew li jintwew, kif ukoll apparat u tagħmir ajrudinamiċi għal kabini huma teknoloġiji li huma disponibbli bħalissa u li għandhom potenzjal li jtejbu l-prestazzjoni ajrudinamika tal-vetturi. Madankollu, minħabba d-disinn tagħhom, jista’ jkun li dak l-apparat u tagħmir jisporġu ’l barra mill-parti li tinsab l-iktar ’il barra fuq in-naħa ta’ quddiem, ta’ wara jew tal-ġnub tal-vetturi li jiġu mwaħħla fuqhom. Għalhekk, jenħtieġ li l-vetturi mgħammra b’apparat jew b’tagħmir ta’ dak it-tip jiġu eżentati mir-rekwiżiti marbuta mad-dimensjonijiet standard.
(3)Id-Direttiva tal-Kunsill 96/53/KE ġiet emendata bid-Direttiva (UE) 2015/719 tal-Parlament Ewropew u tal-Kunsill u bir-Regolament (UE) 2019/… tal-Parlament Ewropew u tal-Kunsill biex tipprevedi deroga mir-restrizzjonijiet fuq it-tul massimu u l-piż massimu sabiex ikun permess l-użu ta’ vetturi bil-mutur b’karatteristiċi ajrudinamiċi mtejba u ta’ vetturi bil-mutur li jaħdmu bi fjuwil alternattiv jew b’emissjonijiet żero, rispettivament, fi traffiku transfruntiera.
(4)Bil-ħsieb li tiġi żgurata l-koerenza bejn il-leġiżlazzjoni dwar l-approvazzjoni tat-tip tal-KE u r-regoli armonizzati għall-vetturi tat-triq li jiċċirkolaw fl-Unjoni, huwa meħtieġ li jiġu stabbiliti rekwiżiti tal-approvazzjoni tat-tip għal vetturi bil-mutur b’kabini elongati u għal tagħmir jew apparat ajrudinamiċi sabiex jiġi żgurat li dawn jipprovdu benefiċċji f’termini ta’ prestazzjoni tal-enerġija, viżibbiltà aħjar għas-sewwieqa, sikurezza għal utenti oħra tat-triq kif ukoll f’termini ta’ sikurezza u kumdità għas-sewwieqa.
(5)Mhuwiex possibbli li awtorità tal-approvazzjoni tiċċertifika li tip ta’ apparat u ta’ tagħmir ajrudinamiku jissodisfa r-rekwiżiti tekniċi rilevanti b’mod indipendenti minn vettura. Apparat u tagħmir ajrudinamiċi bħal dawn għandhom għalhekk jingħataw l-approvazzjoni tat-tip fir-rigward ta’ tip speċifiku wieħed jew aktar ta’ vettura jew fir-rigward ta’ vetturi ġeneriċi li għalihom huma definiti d-dimensjonijiet u l-ispeċifikazzjonijiet materjali preċiżi fil-post tal-installazzjoni. Għal dik ir-raġuni, għandhom jingħataw l-approvazzjoni tat-tip bħala unitajiet tekniċi separati, filwaqt li r-rekwiżiti speċifiċi għall-approvazzjoni tagħhom għandhom jiġu stabbiliti qabel ma jiġu introdotti fis-suq. Il-kabini elongati jenħtieġ li jkunu soġġetti għal approvazzjoni tat-tip tal-vetturi, rispettivament, kif meħtieġ mid-Direttiva 96/53/KE.
(6)Il-konformità mal-istandards futuri tal-emissjonijiet tas-CO2 għall-vetturi heavy-duty se teħtieġ l-applikazzjoni ta’ diversi teknoloġiji biex tittejjeb l-effiċjenza fl-użu tal-enerġija. Waħda mill-aktar miżuri effiċjenti biex tittejjeb l-effiċjenza fl-użu tal-enerġija hija li titnaqqas ir-reżistenza tal-arja tal-vetturi bil-mutur.
(7)L-apparat ajrudinamiku mwaħħal mal-parti ta’ wara tat-trakkijiet u tat-trejlers tagħhom u li jista’ jiġi miġbud lura jew li jintewa u l-apparat u tagħmir ajrudinamiċi tal-kabini jenħtieġ li jkunu mibnija b’tali mod li jiżgura li ma jfixklux il-kapaċità tal-użu tal-vettura għat-trasport intermodali. Għalhekk, il-wisa’ massima ta’ 2.60 m għandha tapplika għall-vetturi kollha, inklużi l-vetturi refriġerati. Barra minn hekk, it-tagħmir ajrudinamiku għandu jkun kapaċi jirreżisti l-ispostament tal-arja ġġenerat minn ċirkostanzi operattivi fit-trasport intermodali.
(8)Il-vetturi bil-mutur li jaħdmu bi fjuwils alternattivi jew b’emissjonijiet żero jenħtieġ li jibbenefikaw minn provvediment ta’ piż żejjed. Il-piż addizzjonali meħtieġ għat-teknoloġija tal-fjuwil alternattiv jew tal-emissjonijiet żero jenħtieġ li jiġi indikat b’mod ċar fuq il-pjanċa statutorja tal-manifattur.
(9)Għalhekk jenħtieġ li r-Regolament (UE) Nru 1230/2012 jiġi emendat skont dan.
(10)Il-miżuri previsti f’dan ir-Regolament huma skont l-opinjoni tal-Kumitat Tekniku – Vetturi bil-Mutur,
ADOTTAT DAN IR-REGOLAMENT:
Artikolu 1
Ir-Regolament (UE) Nru 1230/2012 huwa emendat kif ġej:
(1) fl-Artikolu 1, il-paragrafu 1 huwa sostitwit b'dan li ġej:
“Dan ir-Regolament jistabbilixxi r-rekwiżiti għall-approvazzjoni tat-tip tal-KE ta’ vetturi bil-mutur u t-trejlers tagħhom fir-rigward tal-mases u d-dimensjonijiet tagħhom, kif ukoll ta’ ċertu unitajiet tekniċi separati maħsuba għal dawk il-vetturi.”;
(2) L-Artikolu 2 huwa emendat kif ġej:
(a)il-punti (25) u (26) huma sostitwiti b’dan li ġej:
“(25) “bażi tar-roti” tfisser dan li ġej:
(a)għal vetturi bil-mutur u trejlers bl-iżbarra tal-irmonk, id-distanza orizzontali bejn iċ-ċentru tal-ewwel u l-aħħar fus;
(b)għat-trejlers b’fus ċentrali, għas-semitrejlers u għat-trejlers bi żbarra tal-irmonk riġida, id-distanza bejn l-assi vertikali tal-agganċ u ċ-ċentru tal-aħħar fus;
(26) “spazju tal-fusien” tfisser id-distanza bejn żewġ fusien konsekuttivi; għat-trejlers b’fus ċentrali, għas-semitrejlers u għat-trejlers bi żbarra tal-irmonk riġida, l-ewwel spazju tal-fusien huwa d-distanza orizzontali bejn l-assi vertikali tal-agganċ ta’ quddiem u ċ-ċentru tal-ewwel fus;”;
(b)il-punt (33) huwa sostitwit b’dan li ġej:
“(33) “tperpir fuq wara” tfisser id-distanza bejn il-punt inizjali u l-punt estrem reali milħuq mill-parti ta’ wara ta’ vettura waqt l-immanuvrar fil-kundizzjonijiet speċifikati fit-Taqsima 8 tal-Parti B tal-Anness I jew fit-Taqsima 7 tal-Parti C ta’ dak l-Anness;”;
(c)jiżdied il-punt (41) li ġej:
“(41) “apparat u tagħmir ajrudinamiċi” tfisser apparat jew tagħmir iddisinjat biex inaqqas ir-reżistenza ajrudinamika tal-arja tal-vetturi tat-triq, bl-eċċezzjoni tal-kabini elongati.”
(3) jiddaħħlu l-Artikoli 4a u 4b li ġejjin:
“Artikolu 4a
Approvazzjoni tat-tip tal-KE ta’ unità teknika separata ta’ apparat u tagħmir ajrudinamiċi
1. Il-manifattur jew ir-rappreżentant tiegħu għandhom jippreżentaw l-applikazzjoni għall-approvazzjoni tat-tip tal-KE ta’ apparat jew tagħmir ajrudinamiċi lill-awtorità tal-approvazzjoni tat-tip bħala unità teknika separata.
L-applikazzjoni għandha tiġi fformulata skont il-mudell tad-dokument ta’ informazzjoni stabbilit fil-Parti C tal-Anness V.
2. Jekk jiġu ssodisfati r-rekwiżiti rilevanti stipulati f’dan ir-Regolament, l-awtorità tal-approvazzjoni għandha tagħti approvazzjoni tat-tip tal-KE għal unità teknika separata u toħroġ numru tal-approvazzjoni tat-tip skont is-sistema ta’ numerazzjoni stabbilita fl-Anness VII tad-Direttiva 2007/46/KE.
Stat Membru ma għandux jagħti l-istess numru lil tip ieħor ta’ unità teknika separata.
3. Għall-finijiet tal-paragrafu 2, l-awtorità tal-approvazzjoni tat-tip għandha tagħti ċertifikat tal-approvazzjoni tat-tip tal-KE stabbilit skont il-mudell stipulat fil-Parti D tal-Anness V.
Artikolu 4b
Marka tal-approvazzjoni tat-tip tal-KE għal unità teknika separata
Kull unità teknika separata konformi ma’ tip li għalih tkun ingħatat approvazzjoni tat-tip tal-KE għal unità teknika separata skont dan ir-Regolament għandu jkollha marka tal-approvazzjoni tat-tip tal-KE għal unità teknika separata kif stipulat fil-Parti E tal-Anness V.”;
(4) L-Anness I huwa emendat skont l-Anness I ta’ dan ir-Regolament.
(5) L-Anness V huwa emendat skont l-Anness II ta’ dan ir-Regolament.
Artikolu 2
Dan ir-Regolament għandu jidħol fis-seħħ fl-għoxrin jum wara dak tal-pubblikazzjoni tiegħu f’Il-Ġurnal Uffiċjali tal-Unjoni Ewropea.
Dan ir-Regolament għandu jorbot fl-intier tiegħu u japplika direttament fl-Istati Membri kollha.
Magħmul fi Brussell, 31.10.2019
Għall-Kummissjoni
Il-President
Ursula VON DER LEYEN
ANNESS I
L-Anness I tar-Regolament (UE) Nru 1230/2012 huwa emendat kif ġej:
(1)fil-Parti A, il-punt 1.3 huwa sostitwit b’dan li ġej:
“1.3.L-apparat u t-tagħmir imsemmija fl-Appendiċi 1 ma għandhomx jitqiesu għad-determinazzjoni tat-tul, tal-wisa’ u tal-għoli.”;
(2)
Il-Parti B hija emendata kif ġej:
(a)il-punt 1.3 huwa sostitwit b’dan li ġej:
“1.3.L-apparat u t-tagħmir imsemmija fl-Appendiċi 1 ma għandhomx jitqiesu għad-determinazzjoni tat-tul, tal-wisa’ u tal-għoli.”;
(b)jiddaħħlu l-punti 1.3.1. sa 1.3.1.3. li ġejjin:
|
“1.3.1.
|
Rekwiżiti addizzjonali għall-apparat ajrudinamiku msemmi fl-Appendiċi 1
|
|
1.3.1.1.
|
L-apparat u t-tagħmir ajrudinamiċi ta’ tul ta’ mhux aktar minn 500 mm fil-pożizzjoni ta’ waqt l-użu ma għandhomx iżidu l-ispazju ġenerali tat-tagħbija li jista’ jintuża. Dawn għandhom jinbnew b’tali mod li jkunu jistgħu jiġu maqfula f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija u f’pożizzjoni ta’ waqt l-użu. Barra minn hekk, tali apparat u tagħmir għandhom jinbnew b’mod li jistgħu jinġibdu lura jew jintwew meta l-vettura tkun wieqfa b’tali mod li l-wisa’ massima awtorizzata tal-vettura msemmija fil-punt 1.1.2. ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, u li t-tul massimu awtorizzat tal-vettura msemmi fil-punt 1.1.1. ma jinqabiżx b’aktar minn 200 mm kif permess biss minn għoli ’l fuq mill-art ta’ mill-inqas 1 050 mm biex b’hekk ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.3.1.1.1. u 1.3.1.1.3.
|
|
1.3.1.1.1.
|
L-apparat u t-tagħmir għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.3.1.1.2.
|
Għandu jkun possibbli għall-operatur li jvarja l-pożizzjoni tal-apparat u tat-tagħmir ajrudinamiċi, u li jiġbidhom lura jew jitwihom, billi tiġi applikata forza manwali li ma taqbiżx l-40 daN. Barra minn hekk, dan jista’ wkoll isir b’mod awtomatiku.
|
|
1.3.1.1.3.
|
Mhuwiex meħtieġ li apparat u tagħmir ikunu jistgħu jinġibdu lura jew jintwew jekk ikun hemm konformità sħiħa mar-rekwiżiti dimensjonali massimi fil-kundizzjonijiet kollha.
|
|
1.3.1.2.
|
L-apparat u t-tagħmir ajrudinamiċi ta’ tul ta’ aktar minn 500 mm fil-pożizzjoni ta’ waqt l-użu ma għandhomx iżidu l-ispazju ġenerali tat-tagħbija li jista’ jintuża. Dawn għandhom jinbnew b’tali mod li jkunu jistgħu jiġu maqfula kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu. Barra minn hekk, dak l-apparat għandu jinbena b’tali mod li jista’ jiġi miġbud lura jew jintewa meta l-vettura tkun wieqfa b’tali mod li l-wisa’ massima awtorizzata tal-vettura msemmija fil-punt 1.1.2. ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, u li t-tul massimu awtorizzat tal-vettura msemmi fil-punt 1.1.1. ma jinqabiżx b’aktar minn 200 mm kif permess biss minn għoli ’l fuq mill-art ta’ mill-inqas 1 050 mm biex b’hekk ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.3.1.2.1. sa 1.3.1.2.4.
|
|
1.3.1.2.1.
|
L-apparat u t-tagħmir għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.3.1.2.2.
|
Għandu jkun possibbli għall-operatur li jvarja l-pożizzjoni tal-apparat u tat-tagħmir ajrudinamiċi, u li jiġbidhom lura jew jitwihom, billi tiġi applikata forza manwali li ma taqbiżx l-40 daN. Barra minn hekk, dan jista’ wkoll isir b’mod awtomatiku.
|
|
1.3.1.2.3.
|
Meta jiġu installati fuq il-vettura u fil-pożizzjoni ta’ waqt l-użu, l-elementi vertikali ewlenin kollha jew kull kombinament ta’ elementi vertikali u l-elementi orizzontali ewlenin kollha jew kull kombinament ta’ elementi orizzontali li minnhom jikkonsistu l-apparat u t-tagħmir, għandhom ikunu jifilħu għal forzi ta’ trazzjoni u ta’ imbuttar vertikali u orizzontali applikati b’mod sekwenzjali fid-direzzjoni ’l fuq, ’l isfel, lejn ix-xellug u lejn il-lemin, ta’ 200 daN ± 10 % applikati b’mod statiku fiċ-ċentru ġeometriku tas-superfiċje projettata perpendikolari rilevanti, bi pressjoni massima ta’ 2,0 MPa. L-apparat u t-tagħmir jistgħu jiddeformaw ruħhom, iżda s-sistema għall-aġġustament u għall-qfil ma għandhiex tirrilaxxahom bħala riżultat tal-forzi applikati. Id-deformazzjoni għandha tkun limitata sabiex jiġi żgurat li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, kemm waqt kif ukoll wara t-test.
|
|
1.3.1.2.4.
|
Meta jkunu miġbudin lura jew f’pożizzjoni mitwija, l-elementi vertikali ewlenin kollha jew kull kombinament ta’ elementi vertikali u l-elementi orizzontali ewlenin kollha jew kull kombinament ta’ elementi orizzontali li minnhom jikkonsistu l-apparat u t-tagħmir, għandhom ikunu jifilħu għal forza ta’ trazzjoni orizzontali ta’ 200 daN ± 10 % applikata f’direzzjoni lonġitudinali lejn in-naħa ta’ wara b’mod statiku fiċ-ċentru ġeometriku tas-superfiċje projettata perpendikolari rilevanti, bi pressjoni massima ta’ 2,0 MPa. L-apparat u t-tagħmir jistgħu jiddeformaw ruħhom, iżda s-sistema għall-aġġustament u għall-qfil ma għandhiex tirrilaxxahom bħala riżultat tal-forzi applikati. Id-deformazzjoni għandha tkun limitata sabiex jiġi żgurat li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm.
|
|
1.3.1.3.
|
Għandu jiġi vverifikat mis-servizz tekniku, għas-sodisfazzjon tal-awtorità tal-approvazzjoni tat-tip, li l-apparat u t-tagħmir ajrudinamiċi ppożizzjonati kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu, ma jnaqqsux b’mod sinifikanti t-tkessiħ u l-ventilazzjoni tas-sistema tal-motopropulsjoni, tas-sistema tal-egżost u tal-kabina tal-passiġġieri. Ir-rekwiżiti applikabbli l-oħra kollha relatati mas-sistemi tal-vettura għandhom jiġu osservati bis-sħiħ meta l-apparat u t-tagħmir jitqiegħdu fil-pożizzjoni fejn ikunu miġbudin lura, fil-pożizzjoni mitwija, kif ukoll fil-pożizzjoni ta’ waqt l-użu.
Permezz ta’ deroga li tikkonċerna r-rekwiżiti applikabbli relatati mal-protezzjoni ta’ wara kontra l-underrun, id-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura kif mgħammra b’apparat jew b’tagħmir ajrudinamiċi jistgħu jitkejlu mingħajr ma jitqiesu l-apparat u t-tagħmir, bil-kundizzjoni li jkollhom tul ta’ aktar minn 200 mm, li jkunu f’kundizzjoni ta’ waqt l-użu u li s-sezzjonijiet fundamentali tal-elementi li jitqiegħdu f’għoli ta’ ≤ 2,0 m ’il fuq mill-art imkejla f’kundizzjoni bla tagħbija jkunu magħmula minn materjal b’ebusija ta’ < 60 Shore (A). Is-sezzjonijiet strutturali dojoq, it-tubi u l-wajers tal-metall li jiffurmaw qafas jew sottostrat bħala appoġġ għat-taqsimiet fundamentali tal-elementi ma għandhomx jitqiesu meta tiġi ddeterminata l-ebusija. Madankollu, sabiex jiġu eliminati r-riskji ta’ korrimenti u ta’ penetrazzjoni ta’ vetturi oħra f’każ ta’ kolliżjoni, it-truf tas-sezzjonijiet strutturali dojoq, tat-tubi u tal-wajers tal-metall ma għandhomx ikunu diretti lejn in-naħa ta’ wara, bl-apparat u bit-tagħmir kemm miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu.
Bħala alternattiva għad-deroga msemmija fil-paragrafu ta’ qabel, id-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura kif mgħammra b’apparat u b’tagħmir ajrudinamiċi jistgħu jitkejlu mingħajr ma jitqiesu l-apparat u t-tagħmir ajrudinamiċi, bil-kundizzjoni li jkollhom tul ta’ aktar minn 200 mm, li jkunu f’kundizzjoni ta’ waqt l-użu u li l-istess apparat jew tagħmir ikunu konformi mad-dispożizzjonijiet dwar l-ittestjar stabbiliti fl-Appendiċi 4.
Madankollu d-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura għandhom jitkejlu bl-apparat u t-tagħmir ajrudinamiċi miġbudin lura jew f’pożizzjoni mitwija, jew għandhom iqisu t-tul li jirriżulta tal-projezzjoni skont il-punt 1.6.1. tal-Appendiċi 4, jekk dak it-tul ikun jaqbeż it-tul tal-pożizzjoni tat-tagħmir ajrudinamiċi miġbudin lura jew f’pożizzjoni mitwija.”;
|
(c)jiddaħħlu l-punti 2.1.3., 2.1.3.1. u 2.1.3.2. li ġejjin:
|
“2.1.3.
|
Fil-każ ta’ vetturi li jaħdmu bi fjuwil alternattiv jew vetturi b’emissjonijiet żero:
|
|
2.1.3.1.
|
Il-piż addizzjonali meħtieġ għat-teknoloġija tal-fjuwil alternattiv jew tal-emissjonijiet żero skont il-punti 2.3. u 2.4. tal-Anness I tad-Direttiva 96/53/KE għandu jiġi definit abbażi tad-dokumentazzjoni pprovduta mill-manifattur. Il-korrettezza tal-informazzjoni ddikjarata għandha tiġi vverifikata mis-Servizz Tekniku, għas-sodisfazzjon tal-Awtorità tal-Approvazzjoni tat-Tip.
|
|
2.1.3.2.
|
Il-manifattur għandu jindika s-simbolu addizzjonali li ġej, kif ukoll il-valur tal-piż addizzjonali, taħt jew maġenb l-iskrizzjonijiet obbligatorji fuq il-pjanċa statutorja tal-manifattur, barra minn rettangolu mmarkat b’mod ċar li fih għandha tidher biss l-informazzjoni obbligatorja.
“96/53/EC ARTICLE 10B COMPLIANT – XXXX KG”
L-għoli tal-karattri tas-simbolu u tal-valur iddikjarat ma għandux ikun inqas minn 4 mm.
Barra minn hekk, sakemm tiġi introdotta entrata dedikata fiċ-Ċertifikat ta’ Konformità, il-valur tal-piż addizzjonali għandu jiġi ddikjarat bħala parti mir-“rimarki” fiċ-Ċertifikat ta’ Konformità, sabiex tkun permessa l-inklużjoni ta’ din l-informazzjoni fid-dokumenti ta’ reġistrazzjoni abbord il-vettura.”;
_________________
[Nota lill-OP: Is-simbolu mhuwiex test li għandu jiġi tradott bil-lingwi uffiċjali]
|
(d)jiddaħħal il-punt 2.2.5.1. li ġej:
|
“2.2.5.1.
|
Fil-każ ta’ vettura artikolata b’minn tal-inqas erba’ fusien tal-klassi I b’żewġ fusien direzzjonali, il-massa korrispondenti għat-tagħbija fuq il-fus(ien) direzzjonali ta’ quddiem fl-ebda każ ma għandha tkun inqas minn 15 % tal-massa massima mgħobbija teknikament permissibbli “M”.”;
|
(e)fil-punt 6.1., tiżdied is-sentenza li ġejja:
“Ir-rekwiżiti f’dan il-punt ma għandhomx japplikaw għall-modalità ta’ sewqan bl-elettriku biss ta’ vetturi elettriċi ibridi.”;
(f)il-punt 6.2. huwa sostitwit b’dan li ġej:
|
“6.2.
|
Il-potenza tal-magna għandha titkejjel skont ir-Regolament UNECE Nru 85*.
|
________________
*
ĠU L 326, 24.11.2006, p. 55.”;
(g)fil-punt 7.1.1., tiżdied is-sentenza li ġejja:
|
|
“Jekk il-vettura tkun mgħammra b’apparat jew b’tagħmir ajrudinamiċi msemmija fil-punti 1.3.1.1. u 1.3.1.2., l-apparat u t-tagħmir għandhom ikunu fil-pożizzjoni attiva u ta’ waqt l-użu”;
|
(h)jiddaħħal il-punt 7.4. li ġej:
|
“7.4.
|
Bi qbil mas-Servizz Tekniku u mal-Awtorità tal-Approvazzjoni tat-Tip, tista’ tingħata prova tar-rekwiżiti tal-manuvrabbiltà permezz ta’ simulazzjoni numerika skont l-Anness XVI tad-Direttiva 2007/46/KE. F’każ ta’ dubju, jista’ jagħti l-każ li s-Servizz Tekniku jew l-Awtorità tal-Approvazzjoni tat-Tip ikunu jeħtieġu li jitwettaq test fiżiku fuq skala sħiħa.”;
|
(i)fil-punt 8.1.1., tiżdied is-sentenza li ġejja:
|
|
“Jekk il-vettura tkun mgħammra b’apparat jew b’tagħmir ajrudinamiċi msemmija fil-punti 1.3.1.1. u 1.3.1.2., l-apparat u t-tagħmir għandhom ikunu fil-pożizzjoni attiva u ta’ waqt l-użu”;
|
(j)jiżdied il-punt 8.3. li ġej:
|
“8.3.
|
Bi qbil mas-Servizz Tekniku u mal-Awtorità tal-Approvazzjoni tat-Tip, tista’ tingħata prova tar-rekwiżiti ta’ tperpir massimu fuq wara permezz ta’ simulazzjoni numerika skont l-Anness XVI tad-Direttiva 2007/46/KE. F’każ ta’ dubju, jista’ jagħti l-każ li s-Servizz Tekniku jew l-Awtorità tal-Approvazzjoni tat-Tip ikunu jeħtieġu li jitwettaq test fiżiku fuq skala sħiħa.”;
|
(3)
Il-Parti C hija emendata kif ġej:
(a)fil-punt 1.1.2., il-punt (b) huwa sostitwit b’dan li ġej:
|
|
“(b)
|
2,60 m għall-vetturi mgħammra b’karozzerija b’ħitan iżolati ta’ ħxuna ta’ mill-inqas 45 mm, b’kodiċi tal-karozzerija 04 jew 05 tal-Appendiċi 2 tal-Anness II tad-Direttiva 2007/46/KE.”;
|
(b)il-punt 1.3 huwa sostitwit b’dan li ġej:
“1.3.
L-apparat u t-tagħmir imsemmija fl-Appendiċi 1 ma għandhomx jitqiesu għad-determinazzjoni tat-tul, tal-wisa’ u tal-għoli.”;
(c)jiddaħħlu l-punti 1.3.1. sa 1.4.2. li ġejjin:
|
“1.3.1.
|
Rekwiżiti addizzjonali għall-apparat ajrudinamiku msemmi fl-Appendiċi 1
|
|
1.3.1.1.
|
L-apparat u t-tagħmir ajrudinamiċi ta’ tul ta’ mhux aktar minn 500 mm fil-pożizzjoni ta’ waqt l-użu ma għandhomx iżidu t-tul li jista’ jintuża taż-żona tat-tagħbija. Dawn għandhom jinbnew b’tali mod li jkunu jistgħu jiġu maqfula kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu. Barra minn hekk, tali apparat u tagħmir għandhom jinbnew b’mod li jistgħu jiġu miġbudin lura jew jintwew meta l-vettura tkun wieqfa b’tali mod li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm kif permess biss minn għoli ’l fuq mill-art ta’ mill-inqas 1 050 mm biex b’hekk ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.3.1.1.1. u 1.3.1.1.3.
|
|
1.3.1.1.1.
|
L-apparat u t-tagħmir għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.3.1.1.2.
|
Għandu jkun possibbli għall-operatur li jvarja l-pożizzjoni tal-apparat u tat-tagħmir ajrudinamiċi, u li jiġbidhom lura jew jitwihom, billi tiġi applikata forza manwali li ma taqbiżx l-40 daN. Barra minn hekk, dan jista’ wkoll isir b’mod awtomatiku.
|
|
1.3.1.1.3.
|
Mhuwiex meħtieġ li apparat u tagħmir ikunu jistgħu jinġibdu lura jew jintwew jekk ikun hemm konformità sħiħa mar-rekwiżiti dimensjonali massimi fil-kundizzjonijiet kollha.
|
|
1.3.1.2.
|
L-apparat u t-tagħmir ajrudinamiċi ta’ tul ta’ aktar minn 500 mm fil-pożizzjoni ta’ waqt l-użu ma għandhomx iżidu t-tul li jista’ jintuża taż-żona tat-tagħbija. Dawn għandhom jinbnew b’tali mod li jkunu jistgħu jiġu maqfula kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu. Barra minn hekk, tali apparat għandu jinbena b’mod li jista’ jinġibed lura jew jintewa meta l-vettura tkun wieqfa b’tali mod li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm kif permess biss minn għoli ’l fuq mill-art ta’ mill-inqas 1 050 mm biex b’hekk ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.3.1.2.1. sa 1.3.1.2.4 ta’ hawn taħt.
|
|
1.3.1.2.1.
|
L-apparat u t-tagħmir għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.3.1.2.2.
|
Għandu jkun possibbli għall-operatur li jvarja l-pożizzjoni tal-apparat u tat-tagħmir ajrudinamiċi, u li jiġbidhom lura jew jitwihom, billi tiġi applikata forza manwali li ma taqbiżx l-40 daN. Barra minn hekk, dan jista’ wkoll isir b’mod awtomatiku.
|
|
1.3.1.2.3.
|
Meta jiġu installati fuq il-vettura u fil-pożizzjoni ta’ waqt l-użu, l-elementi vertikali ewlenin kollha jew kull kombinament ta’ elementi vertikali u l-elementi orizzontali ewlenin kollha jew kull kombinament ta’ elementi orizzontali li minnhom jikkonsistu l-apparat u t-tagħmir, għandhom ikunu jifilħu għal forzi ta’ trazzjoni u ta’ imbuttar vertikali u orizzontali applikati b’mod sekwenzjali fid-direzzjoni ’l fuq, ’l isfel, lejn ix-xellug u lejn il-lemin, ta’ 200 daN ± 10 % applikati b’mod statiku fiċ-ċentru ġeometriku tas-superfiċje projettata perpendikolari rilevanti, bi pressjoni massima ta’ 2,0 MPa. L-apparat u t-tagħmir jistgħu jiddeformaw ruħhom, iżda s-sistema għall-aġġustament u għall-qfil ma għandhiex tirrilaxxahom bħala riżultat tal-forzi applikati. Id-deformazzjoni għandha tkun limitata sabiex jiġi żgurat li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, kemm waqt kif ukoll wara t-test.
|
|
1.3.1.2.4.
|
Meta jkunu miġbudin lura jew f’pożizzjoni mitwija, l-elementi vertikali ewlenin kollha jew kull kombinament ta’ elementi vertikali u l-elementi orizzontali ewlenin kollha jew kull kombinament ta’ elementi orizzontali li minnhom jikkonsistu l-apparat u t-tagħmir, għandhom ikunu jifilħu għal forza ta’ trazzjoni orizzontali ta’ 200 daN ± 10 % applikata f’direzzjoni lonġitudinali lejn in-naħa ta’ wara b’mod statiku fiċ-ċentru ġeometriku tas-superfiċje projettata perpendikolari rilevanti, bi pressjoni massima ta’ 2,0 MPa. L-apparat u t-tagħmir jistgħu jiddeformaw ruħhom, iżda s-sistema għall-aġġustament u għall-qfil ma għandhiex tirrilaxxahom bħala riżultat tal-forzi applikati. Id-deformazzjoni għandha tkun limitata sabiex jiġi żgurat li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm.
|
|
1.3.1.3.
|
Kemm meta jkunu f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu, l-apparat u t-tagħmir ajrudinamiċi, fejn applikabbli, għandhom jinbnew b’tali mod li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura u li ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.3.1.3.1. sa 1.3.1.3.4 ta’ hawn taħt.
|
|
1.3.1.3.1.
|
L-apparat u t-tagħmir ajrudinamiċi għall-kabini għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.3.1.3.2.
|
Meta jiġu installati fuq vettura u kemm meta jkunu f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu, fejn applikabbli, l-ebda parti mill-apparat u mit-tagħmir ma għandha tkun ogħla mix-xifer ta’ taħt tal-windscreen, sakemm ma tkunx viżibbli direttament għas-sewwieq minħabba l-pannell tal-istrumenti jew minħabba aċċessorji interni standard oħra.
|
|
1.3.1.3.3.
|
L-apparat u t-tagħmir għandhom ikunu koperti b’materjal li jassorbi l-enerġija. Alternattivament, l-apparat u t-tagħmir għandhom jikkonsistu minn materjal b’ebusija ta’ < 60 Shore (A) skont il-punt 1.3.1.4.
|
|
1.3.1.3.4.
|
L-apparat u t-tagħmir ma għandhomx ikunu magħmula minn materjal li jkun suxxettibbli li jinkiser fi frammenti li jaqtgħu jew fi xfar bil-ponta.
|
|
1.3.1.4.
|
Għandu jiġi vverifikat mis-servizz tekniku, għas-sodisfazzjon tal-awtorità tal-approvazzjoni tat-tip, li l-apparat u t-tagħmir ajrudinamiċi msemmija fil-punti 1.3.1.1., 1.3.1.2. u 1.3.1.3. ippożizzjonati kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu, ma jtellfu la mill-erja tal-viżjoni ta’ quddiem tas-sewwieq u lanqas mill-funzjonijiet tal-ħasil u tal-imsiħ tal-windscreen bil-wajpers, u li dawn ma jfixklux b’mod sinifikanti t-tkessiħ u l-ventilazzjoni tas-sistema tal-motopropulsjoni, tas-sistema tal-egżost, tas-sistema tal-ibbrejkjar, tal-kabina tal-okkupanti u taż-żona tat-tagħbija. Ir-rekwiżiti applikabbli l-oħra kollha relatati mas-sistemi tal-vettura għandhom jiġu osservati bis-sħiħ meta l-apparat u t-tagħmir jitqiegħdu fil-pożizzjoni fejn ikunu miġbudin lura, fil-pożizzjoni mitwija, kif ukoll fil-pożizzjoni ta’ waqt l-użu.
Permezz ta’ deroga li tikkonċerna r-rekwiżiti applikabbli relatati mal-protezzjoni ta’ quddiem kontra l-underrun, id-distanzi orizzontali bejn il-parti tal-vettura li tinsab l-aktar ’il quddiem kif mgħammra b’apparat jew b’tagħmir ajrudinamiċi u l-protezzjoni ta' quddiem kontra l-underrun tagħha kif ukoll in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura kif mgħammra b’apparat jew b’tagħmir ajrudinamiċi jistgħu jitkejlu mingħajr ma jitqiesu l-apparat u t-tagħmir, bil-kundizzjoni li fuq wara jkollhom tul ta’ aktar minn 200 mm, li jkunu f’kundizzjoni ta’ waqt l-użu u li fuq quddiem u fuq wara s-sezzjonijiet fundamentali tal-elementi li jitqiegħdu f’għoli ta’ ≤ 2,0 m ’il fuq mill-art imkejla f’kundizzjoni bla tagħbija jkunu magħmula minn materjal b’ebusija ta’ < 60 Shore (A). Is-sezzjonijiet strutturali dojoq, it-tubi u l-wajers tal-metall li jiffurmaw qafas jew sottostrat bħala appoġġ għat-taqsimiet fundamentali tal-elementi ma għandhomx jitqiesu meta tiġi ddeterminata l-ebusija. Madankollu, sabiex jiġu eliminati r-riskji ta’ korrimenti u ta’ penetrazzjoni ta’ vetturi oħra f’każ ta’ kolliżjoni, it-truf tas-sezzjonijiet strutturali dojoq, tat-tubi u tal-wajers tal-metall ma għandhomx ikunu diretti ’l quddiem fuq in-naħa ta’ quddiem tal-vettura u diretti lura fuq in-naħa ta’ wara tal-vettura, bl-apparat u bit-tagħmir kemm miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu.
Bħala alternattiva għad-deroga dwar l-apparat ta’ protezzjoni ta’ wara kontra l-underrun imsemmija fil-paragrafu ta’ qabel, id-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura kif mgħammra b’apparat u b’tagħmir ajrudinamiċi jistgħu jitkejlu mingħajr ma jitqiesu l-apparat u t-tagħmir ajrudinamiċi, bil-kundizzjoni li jkollhom tul ta’ aktar minn 200 mm, li jkunu f’kundizzjoni ta’ waqt l-użu u li l-istess apparat jew tagħmir ikunu konformi mad-dispożizzjonijiet dwar l-ittestjar stabbiliti fl-Appendiċi 4.
Madankollu d-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura għandhom jitkejlu bl-apparat u t-tagħmir ajrudinamiċi miġbudin lura jew f’pożizzjoni mitwija, jew għandhom iqisu t-tul li jirriżulta tal-projezzjoni skont il-punt 1.6.1. tal-Appendiċi 4, jekk dak it-tul ikun jaqbeż it-tul tal-pożizzjoni tat-tagħmir ajrudinamiċi miġbudin lura jew f’pożizzjoni mitwija.
|
|
1.4.
|
Kabini elongati
|
|
1.4.1.
|
Meta l-fascia ta’ quddiem ta’ fejn tinsab il-kabina tal-vettura bil-mutur, inklużi l-projezzjonijiet esterni kollha ta’ pereżempju x-xażi, il-bumper, il-parafangi u r-roti, tkun konformi bis-sħiħ mal-parametri tal-involukru tridimensjonali kif stabbilit fl-Appendiċi 5 u t-tul taż-żona tat-tagħbija ma jaqbiżx l-10,5 m, il-vettura tista’ taqbeż it-tul massimu awtorizzat stipulat fil-punt 1.1.1.
|
|
1.4.2.
|
Fil-każ imsemmi fil-punt 1.4.1., il-manifattur għandu jindika s-simbolu addizzjonali li ġej taħt jew maġenb l-iskrizzjonijiet obbligatorji fuq il-pjanċa statutorja tal-manifattur, barra minn rettangolu mmarkat b’mod ċar li fih għandha tidher biss l-informazzjoni obbligatorja.
“96/53/EC ARTICLE 9A COMPLIANT”
L-għoli tal-karattri tas-simbolu ma għandux ikun inqas minn 4 mm. It-test “96/53/EC ARTICLE 9A COMPLIANT” għandu wkoll jiżdied mar-“rimarki” fiċ-Ċertifikat ta’ Konformità sabiex tkun permessa l-inklużjoni ta’ din l-informazzjoni fid-dokumenti ta’ reġistrazzjoni abbord il-vettura.”;
_________________
[Nota lill-OP: Is-simbolu mhuwiex test li għandu jiġi tradott bil-lingwi uffiċjali]
|
(d)jiddaħħlu l-punti 2.1.4., 2.1.4.1. u 2.1.4.2. li ġejjin:
|
“2.1.4.
|
Fil-każ ta’ vetturi li jaħdmu bi fjuwil alternattiv jew vetturi b’emissjonijiet żero:
|
|
2.1.4.1.
|
Il-piż addizzjonali meħtieġ għat-teknoloġija tal-fjuwil alternattiv jew tal-emissjonijiet żero skont il-punt 2.3. tal-Anness I tad-Direttiva 96/53/KE għandu jiġi definit abbażi tad-dokumentazzjoni pprovduta mill-manifattur. Il-korrettezza tal-informazzjoni ddikjarata għandha tiġi vverifikata mis-Servizz Tekniku, għas-sodisfazzjon tal-Awtorità tal-Approvazzjoni tat-Tip.
|
|
2.1.4.2.
|
Il-manifattur għandu jindika s-simbolu addizzjonali li ġej, kif ukoll il-valur tal-piż addizzjonali, taħt jew maġenb l-iskrizzjonijiet obbligatorji fuq il-pjanċa statutorja tal-manifattur, barra minn rettangolu mmarkat b’mod ċar li fih għandha tidher biss l-informazzjoni obbligatorja.
“96/53/EC ARTICLE 10B COMPLIANT – XXXX KG”
L-għoli tal-karattri tas-simbolu u tal-valur iddikjarat ma għandux ikun inqas minn 4 mm.
Barra minn hekk, sakemm tiġi introdotta entrata dedikata fiċ-Ċertifikat ta’ Konformità, il-valur tal-piż addizzjonali għandu jiġi ddikjarat bħala parti mir-“rimarki” fiċ-Ċertifikat ta’ Konformità, sabiex tkun permessa l-inklużjoni ta’ din l-informazzjoni fid-dokumenti ta’ reġistrazzjoni abbord il-vettura.”;
_________________
[Nota lill-OP: Is-simbolu mhuwiex test li għandu jiġi tradott bil-lingwi uffiċjali]
|
(e)jiddaħħal il-punt 5.1.2. li ġej:
“Ir-rekwiżiti tal-punti 5.1. u 5.1.1. ma għandhomx japplikaw għall-modalità ta’ sewqan bl-elettriku biss ta’ vetturi elettriċi ibridi.”;
(f)il-punt 5.2. huwa sostitwit b’dan li ġej:
|
“5.2.
|
Il-potenza tal-magna għandha titkejjel skont ir-Regolament UNECE Nru 85.”;
|
(g)fil-punt 6.1.1., tiżdied is-sentenza li ġejja:
|
|
“Jekk il-vettura tkun mgħammra b’apparat jew b’tagħmir ajrudinamiċi msemmija fil-punti 1.3.1.1, 1.3.1.2 u 1.3.1.3, l-apparat u t-tagħmir għandhom ikunu fil-pożizzjoni attiva u ta’ waqt l-użu jew fil-pożizzjoni fissa ta’ waqt l-użu, fejn applikabbli, għall-apparat u għat-tagħmir koperti mill-punt 1.3.1.3.”;
|
(h)jiddaħħal il-punt 6.4. li ġej:
|
“6.4.
|
Bi qbil mas-Servizz Tekniku u mal-Awtorità tal-Approvazzjoni tat-Tip, tista’ tingħata prova tar-rekwiżiti tal-manuvrabbiltà permezz ta’ simulazzjoni numerika skont l-Anness XVI tad-Direttiva 2007/46/KE. F’każ ta’ dubju, jista’ jagħti l-każ li s-Servizz Tekniku jew l-Awtorità tal-Approvazzjoni tat-Tip ikunu jeħtieġu li jitwettaq test fiżiku fuq skala sħiħa.”;
|
(i)fil-punt 7.1., tiżdied is-sentenza li ġejja:
|
|
“Jekk il-vettura tkun mgħammra b’apparat jew b’tagħmir ajrudinamiċi msemmija fil-punti 1.3.1.1, 1.3.1.2 u 1.3.1.3, l-apparat u t-tagħmir għandhom ikunu fil-pożizzjoni attiva u ta’ waqt l-użu”;
|
(j)jiżdied il-punt 7.3. li ġej:
|
“7.3.
|
Bi qbil mas-Servizz Tekniku u mal-Awtorità tal-Approvazzjoni tat-Tip, tista’ tingħata prova tar-rekwiżiti ta’ tperpir massimu fuq wara permezz ta’ simulazzjoni numerika skont l-Anness XVI tad-Direttiva 2007/46/KE. F’każ ta’ dubju, jista’ jagħti l-każ li s-Servizz Tekniku jew l-Awtorità tal-Approvazzjoni tat-Tip ikunu jeħtieġu li jitwettaq test fiżiku fuq skala sħiħa.”;
|
(4)
Il-Parti D hija emendata kif ġej:
(a)fil-punt 1.1.2., il-punt (b) huwa sostitwit b’dan li ġej:
|
|
“(b)
|
2,60 m għall-vetturi mgħammra b’karozzerija b’ħitan iżolati ta’ ħxuna ta’ mill-inqas 45 mm, b’kodiċi tal-karozzerija 04 jew 05 tal-Appendiċi 2 tal-Anness II tad-Direttiva 2007/46/KE.”;
|
(b)il-punt 1.4. huwa sostitwit b’dan li ġej:
|
“1.4.
|
L-apparat u t-tagħmir imsemmija fl-Appendiċi 1 ma għandhomx jitqiesu għad-determinazzjoni tat-tul, tal-wisa’ u tal-għoli.”;
|
(c)jiddaħħlu l-punti 1.4.1. sa 1.4.1.3. li ġejjin:
|
“1.4.1.
|
Rekwiżiti addizzjonali għall-apparat ajrudinamiku msemmi fl-Appendiċi 1
|
|
1.4.1.1.
|
L-apparat u t-tagħmir ajrudinamiċi ta’ tul ta’ mhux aktar minn 500 mm fil-pożizzjoni ta’ waqt l-użu ma għandhomx iżidu t-tul li jista’ jintuża taż-żona tat-tagħbija. Dawn għandhom jinbnew b’tali mod li jkunu jistgħu jiġu maqfula kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu. Barra minn hekk, tali apparat u tagħmir għandhom jinbnew b’mod li jistgħu jiġu miġbudin lura jew jintwew meta l-vettura tkun wieqfa b’tali mod li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm kif permess biss minn għoli ’l fuq mill-art ta’ mill-inqas 1 050 mm biex b’hekk ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.4.1.1.1. sa 1.4.1.1.3.
|
|
1.4.1.1.1.
|
L-apparat u t-tagħmir għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.4.1.1.2.
|
Għandu jkun possibbli għall-operatur li jvarja l-pożizzjoni tal-apparat u tat-tagħmir ajrudinamiċi, u li jiġbidhom lura u jitwihom, billi tiġi applikata forza manwali li ma taqbiżx l-40 daN. Barra minn hekk, dan jista’ wkoll isir b’mod awtomatiku.
|
|
1.4.1.1.3.
|
Mhuwiex meħtieġ li apparat u tagħmir ikunu jistgħu jinġibdu lura jew jintwew jekk ikun hemm konformità sħiħa mar-rekwiżiti dimensjonali massimi fil-kundizzjonijiet kollha.
|
|
1.4.1.2.
|
L-apparat u t-tagħmir ajrudinamiċi ta’ tul ta’ aktar minn 500 mm fil-pożizzjoni ta’ waqt l-użu ma għandhomx iżidu t-tul li jista’ jintuża taż-żona tat-tagħbija. Dawn għandhom jinbnew b’tali mod li jkunu jistgħu jiġu maqfula kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu. Barra minn hekk, tali apparat għandu jinbena b’mod li jista’ jinġibed lura jew jintewa meta l-vettura tkun wieqfa b’tali mod li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm kif permess biss minn għoli ’l fuq mill-art ta’ mill-inqas 1 050 mm biex b’hekk ma tiġix imfixkla l-kapaċità tal-użu tal-vettura għat-trasport intermodali. Apparti dan, għandhom jiġu ssodisfati r-rekwiżiti stabbiliti fil-punti 1.4.1.2.1. sa 1.4.1.2.4.
|
|
1.4.1.2.1.
|
L-apparat u t-tagħmir għandhom ikunu approvati għat-tip skont dan ir-Regolament.
|
|
1.4.1.2.2.
|
Għandu jkun possibbli għall-operatur li jvarja l-pożizzjoni tal-apparat u tat-tagħmir ajrudinamiċi, u li jiġbidhom lura jew jitwihom, billi tiġi applikata forza manwali li ma taqbiżx l-40 daN. Barra minn hekk, dan jista’ wkoll isir b’mod awtomatiku.
|
|
1.4.1.2.3.
|
Meta jiġu installati fuq il-vettura u fil-pożizzjoni ta’ waqt l-użu, l-elementi vertikali ewlenin kollha jew kull kombinament ta’ elementi vertikali u l-elementi orizzontali ewlenin kollha jew kull kombinament ta’ elementi orizzontali li minnhom jikkonsistu l-apparat u t-tagħmir, għandhom ikunu jifilħu għal forzi ta’ trazzjoni u ta’ imbuttar vertikali u orizzontali applikati b’mod sekwenzjali fid-direzzjoni ’l fuq, ’l isfel, lejn ix-xellug u lejn il-lemin, ta’ 200 daN ± 10 % applikati b’mod statiku fiċ-ċentru ġeometriku tas-superfiċje projettata perpendikolari rilevanti, bi pressjoni massima ta’ 2,0 MPa. L-apparat u t-tagħmir jistgħu jiddeformaw ruħhom, iżda s-sistema għall-aġġustament u għall-qfil ma għandhiex tirrilaxxahom bħala riżultat tal-forzi applikati. Id-deformazzjoni għandha tkun limitata sabiex jiġi żgurat li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura, kemm waqt kif ukoll wara t-test.
|
|
1.4.1.2.4.
|
Meta jkunu miġbudin lura jew f’pożizzjoni mitwija, l-elementi vertikali ewlenin kollha jew kull kombinament ta’ elementi vertikali u l-elementi orizzontali ewlenin kollha jew kull kombinament ta’ elementi orizzontali li minnhom jikkonsistu l-apparat u t-tagħmir, għandhom ikunu jifilħu għal forza ta’ trazzjoni orizzontali ta’ 200 daN ± 10 % applikata f’direzzjoni lonġitudinali lejn in-naħa ta’ wara b’mod statiku fiċ-ċentru ġeometriku tas-superfiċje projettata perpendikolari rilevanti, bi pressjoni massima ta’ 2,0 MPa. L-apparat u t-tagħmir jistgħu jiddeformaw ruħhom, iżda s-sistema għall-aġġustament u għall-qfil ma għandhiex tirrilaxxahom bħala riżultat tal-forzi applikati. Id-deformazzjoni għandha tkun limitata sabiex jiġi żgurat li l-wisa’ massima awtorizzata tal-vettura ma tinqabiżx b’aktar minn 25 mm fuq kull naħa tal-vettura u li t-tul massimu awtorizzat tal-vettura ma jinqabiżx b’aktar minn 200 mm.
|
|
1.4.1.3.
|
Għandu jiġi vverifikat mis-servizz tekniku, għas-sodisfazzjon tal-awtorità tal-approvazzjoni tat-tip, li l-apparat u t-tagħmir ajrudinamiċi ppożizzjonati kemm f’pożizzjoni fejn ikunu miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu, ma jimblukkawx għalkollox il-ventilazzjoni taż-żona tat-tagħbija. Ir-rekwiżiti applikabbli l-oħra kollha relatati mas-sistemi tal-vettura għandhom jiġu osservati bis-sħiħ meta l-apparat u t-tagħmir jitqiegħdu fil-pożizzjoni fejn ikunu miġbudin lura, fil-pożizzjoni mitwija, kif ukoll fil-pożizzjoni ta’ waqt l-użu.
Permezz ta’ deroga li tikkonċerna r-rekwiżiti applikabbli relatati mal-protezzjoni ta’ wara kontra l-underrun, id-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura kif mgħammra b’apparat jew b’tagħmir ajrudinamiċi jistgħu jitkejlu mingħajr ma jitqiesu l-apparat u t-tagħmir, bil-kundizzjoni li jkollhom tul ta’ aktar minn 200 mm, li jkunu f’kundizzjoni ta’ waqt l-użu u li s-sezzjonijiet fundamentali tal-elementi li jitqiegħdu f’għoli ta’ ≤ 2,0 m ’il fuq mill-art imkejla f’kundizzjoni bla tagħbija jkunu magħmula minn materjal b’ebusija ta’ < 60 Shore (A). Is-sezzjonijiet strutturali dojoq, it-tubi u l-wajers tal-metall li jiffurmaw qafas jew sottostrat bħala appoġġ għat-taqsimiet fundamentali tal-elementi ma għandhomx jitqiesu meta tiġi ddeterminata l-ebusija. Madankollu, sabiex jiġu eliminati r-riskji ta’ korrimenti u ta’ penetrazzjoni ta’ vetturi oħra f’każ ta’ kolliżjoni, it-truf tas-sezzjonijiet strutturali dojoq, tat-tubi u tal-wajers tal-metall ma għandhomx ikunu diretti lura fuq in-naħa ta’ wara tal-vettura, bl-apparat u bit-tagħmir kemm miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu.
Bħala alternattiva għad-deroga msemmija fil-paragrafu ta’ qabel, id-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura kif mgħammra b’apparat u b’tagħmir ajrudinamiċi jistgħu jitkejlu mingħajr ma jitqiesu l-apparat u t-tagħmir ajrudinamiċi, bil-kundizzjoni li jkollhom tul ta’ aktar minn 200 mm, li jkunu f’kundizzjoni ta’ waqt l-użu u li l-istess apparat jew tagħmir ikunu konformi mad-dispożizzjonijiet dwar l-ittestjar stabbiliti fl-Appendiċi 4.
Madankollu d-distanzi orizzontali bejn in-naħa ta’ wara tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun u l-estremità ta’ wara tal-vettura għandhom jitkejlu bl-apparat u t-tagħmir ajrudinamiċi miġbudin lura jew f’pożizzjoni mitwija, jew għandhom iqisu t-tul li jirriżulta tal-projezzjoni skont il-punt 1.6.1. tal-Appendiċi 4, jekk dak it-tul ikun jaqbeż it-tul tal-pożizzjoni tat-tagħmir ajrudinamiċi miġbudin lura jew f’pożizzjoni mitwija.”;
|
(d)il-punt 2.2.1. huwa sostitwit b’dan li ġej:
|
“2.2.1.
|
L-ammont totali tal-massa massima teknikament permissibbli fuq il-punt tal-agganċ ta’ quddiem flimkien mal-massa massima teknikament permissibbli fuq il-fusien waħedhom u/jew fuq grupp(i) ta’ fusien flimkien mal-massa massima teknikament permissibbli fuq il-punt tal-agganċ ta’ wara ma għandux ikun inqas mill-massa massima mgħobbija teknikament permissibbli tal-vettura.
M ≤ Σ [m0 + mi + mc] jew M ≤ Σ [m0 + μj + mc]”;
|
(e)fil-punt 3.1., tiżdied is-sentenza li ġejja:
|
|
“Jekk it-trejler jew is-semitrejler ikun mgħammar b’apparat jew b’tagħmir ajrudinamiċi msemmija fil-punti 1.4.1.1. jew 1.4.1.2., l-apparat u t-tagħmir għandhom ikunu fil-pożizzjoni ta’ waqt l-użu u fil-pożizzjoni attiva.
(f)il-punt 3.2. huwa sostitwit b’dan li ġej:
|
|
3.2.
|
Semitrejler mhux mgħammar b’apparat jew b’tagħmir ajrudinamiċi msemmija fil-punti 1.4.1.1. jew 1.4.1.2. għandu jitqies li jikkonforma mar-rekwiżit stipulat fil-punt 3.1. jekk il-bażi tar-roti ta’ referenza tiegħu “RWB” tissodisfa r-rekwiżit li ġej:
RWB ≤ [(12,50 – 2,04)² - (5,30 + ½ W)²]1/2
fejn:
|
|
|
“RWB”
|
hija d-distanza bejn l-assi kingpin u l-linja taċ-ċentru tal-fusien mhux direzzjonali.
|
|
|
“W”
|
hija l-wisa’ tas-semitrejler”;
|
(5)
L-Appendiċi 1 hija emendata kif ġej:
(a)il-punti 1 u 2 huma sostitwiti b’dan li ġej:
|
“1.
|
Soġġett għar-restrizzjonijiet addizzjonali pprovduti fit-tabelli li ġejjin, mhuwiex meħtieġ li l-apparat u t-tagħmir elenkati fit-Tabelli I, II u III jiġu kkunsidrati għad-determinazzjoni u għall-kalkolu tad-dimensjonijiet ta’ barra nett meta jiġu ssodisfati r-rekwiżiti li ġejjin:
|
|
|
(a)
|
meta l-apparat ikun imwaħħal fuq quddiem, bl-eċċezzjoni ta’ apparat u ta’ tagħmir ajrudinamiċi tal-kabini, il-protrużjoni totali ta’ dak l-apparat ma għandhiex tkun aktar minn 250 mm;
|
|
|
(b)
|
il-protrużjoni totali ta’ apparat u ta’ tagħmir miżjuda mat-tul tal-vettura, bl-eċċezzjoni ta’ apparat u ta’ tagħmir ajrudinamiċi, ma għandhiex tkun aktar minn 750 mm;
|
|
|
(c)
|
il-protrużjoni totali ta’ apparat u ta’ tagħmir miżjuda mal-wisa’ tal-vettura ma għandhiex tkun aktar minn 100 mm.
|
|
2.
|
Ir-rekwiżiti stabbiliti fil-punti (a), (b) u (c) tal-punt 1 ma għandhomx japplikaw għal apparat għall-viżjoni indiretta.”;
|
(b)It-Tabella I hija emendata kif ġej:
(a)ir-ringiela bl-entrata numru 6 hija sostitwita b’dan li ġej:
|
“6.
|
Agganċi mekkaniċi
|
X
|
X
|
X
|
X
|
X
|
X
|
-
|
-
|
-
|
-”;
|
(b)ir-ringiela bl-entrata numru 18 hija sostitwita b’dan li ġej:
|
“18.
|
Apparat u tagħmir ajrudinamiċi
|
-
|
X
|
X
|
-
|
X
|
X
|
-
|
-
|
X
|
X”;
|
(c)tiżdied ir-ringiela li ġejja bl-entrata numru 19:
|
“19.
|
Antenni użati għall-komunikazzjoni bejn vettura u vettura jew bejn vettura u infrastruttura
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X”;
|
(c)It-Tabella II hija emendata kif ġej:
(a)ir-ringiela bl-entrata numru 11 hija sostitwita b’dan li ġej:
|
“11.
|
Apparat u tagħmir ajrudinamiċi
Il-wisa’ tal-vettura, inkluża dik tal-karozzerija kondizzjonata b’ħitan iżolati, ma għandhiex tkun aktar minn 2 600 mm, bl-inklużjoni tal-projezzjonijiet imkejla, bl-apparat u bit-tagħmir kemm miġbudin lura, f’pożizzjoni mitwija, kif ukoll f’pożizzjoni ta’ waqt l-użu.
|
-
|
X
|
X
|
-
|
X
|
X
|
-
|
-
|
X
|
X”;
|
(b)tiżdied ir-ringiela li ġejja bl-entrata numru 18:
|
“18.
|
Antenni użati għall-komunikazzjoni bejn vettura u vettura jew bejn vettura u infrastruttura
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X”;
|
(c)tiżdied ir-ringiela li ġejja bl-entrata numru 19:
|
“19.
|
Pajpijiet flessibbli ta’ sistemi ta’ monitoraġġ tal-pressjoni tat-tajers bil-kundizzjoni li ma jisporġux b’aktar minn 70 mm fuq kull naħa mill-parti tal-vettura li tinsab l-iktar ’il barra.
|
|
|
|
|
|
X
|
|
|
X
|
X”;
|
(d)It-Tabella III hija sostitwita b’dan li ġej:
|
|
|
“TABELLA III
Għoli tal-vettura
|
|
|
M1
|
M2
|
M3
|
N1
|
N2
|
N3
|
O1
|
O2
|
O3
|
O4
|
|
1.
|
Antenni użati għall-komunikazzjoni bir-radju, għan-navigazzjoni, għall-komunikazzjoni bejn vettura u vettura jew bejn vettura u infrastruttura
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
2.
|
Pantografi jew driegħ fil-pożizzjoni elevata tagħhom
|
-
|
-
|
X
|
-
|
-
|
X
|
-
|
-
|
-
|
-”;
|
(6)
jiżdiedu l-Appendiċijiet 4 u 5 li ġejjin:
“Appendiċi 4
Test tal-ħbit tal-apparat u tat-tagħmir ajrudinamiċi
|
1.
|
Kundizzjonijiet tat-test għall-apparat u għat-tagħmir ajrudinamiċi
|
|
1.1.
|
Fuq talba tal-manifattur, it-test għandu jitwettaq fuq waħda minn dawn li ġejjin:
|
|
1.1.1.
|
fuq tip ta’ vettura li għaliha l-apparat u t-tagħmir ajrudinamiċi huma maħsuba;
|
|
1.1.2.
|
fuq parti tal-karozzerija tat-tip ta’ vettura li għaliha l-apparat u t-tagħmir ajrudinamiċi huma maħsuba; dik il-parti għandha tkun rappreżentattiva tat-tip(i) ta’ vettura inkwistjoni;
|
|
1.1.3.
|
fuq ħajt riġidu.
|
|
1.2.
|
Meta t-test isir kif imsemmi fil-punti 1.1.2. u 1.1.3., il-partijiet li jintużaw biex l-apparat u t-tagħmir ajrudinamiċi jiġu konnessi ma’ parti tal-karozzerija tal-vettura jew ma’ ħajt riġidu għandhom ikunu ekwivalenti għal dawk li jintużaw biex jitwaħħlu l-apparat u t-tagħmir ajrudinamiċi meta jiġu installati fuq il-vettura. L-apparat kollu għandu jkun akkumpanjat minn struzzjonijiet għall-installazzjoni u għat-tħaddim li jagħtu informazzjoni biżżejjed biex kwalunkwe persuna kompetenti tinstallah b’mod korrett.
|
|
1.3.
|
Fuq talba tal-manifattur, il-proċedura tat-test deskritta fil-punt 1.5. tista’ titwettaq permezz ta’ simulazzjoni numerika skont l-Anness XVI tad-Direttiva 2007/46/KE.
Il-mudell matematiku għandu jiġi vvalidat biss jekk ikun komparabbli mal-kundizzjonijiet tat-test fiżiku. Għal dan il-għan, għandu jsir test fiżiku għall-finijiet li r-riżultati miksuba meta jintuża l-mudell matematiku jiġu mqabbla mar-riżultati ta’ test fiżiku. Għandha tingħata prova tal-komparabbiltà tar-riżultati tat-test. Il-manifattur għandu jabbozza rapport ta’ validazzjoni.
Kwalunkwe bidla li ssir fil-mudell matematiku jew fis-software li x’aktarx tinvalida r-rapport ta’ validazzjoni għandha teħtieġ validazzjoni ġdida skont il-paragrafu ta’ qabel.
|
|
1.4.
|
Kundizzjonijiet għat-twettiq ta’ testijiet jew simulazzjonijiet.
|
|
1.4.1.
|
Il-vettura għandha tkun wieqfa fuq art invellata, ċatta, riġida u lixxa.
|
|
1.4.2.
|
Jekk ikun hemm roti ta’ quddiem, dawn għandhom jippuntaw dritt ’il quddiem.
|
|
1.4.3.
|
It-tajers għandhom jintefħu sal-pressjoni rakkomandata mill-manifattur tal-vettura.
|
|
1.4.4.
|
Il-vettura ma għandhiex tkun mgħobbija.
|
|
1.4.5.
|
Jekk dan ikun meħtieġ biex tinkiseb il-forza tat-test stipulata fil-punt 1.5.1.2., il-vettura tista’ tiġi mrażżna bi kwalunkwe metodu. Dan il-metodu għandu jkun speċifikat mill-manifattur tal-vettura.
|
|
1.4.6.
|
Il-vetturi mgħammra b’sospensjoni idropnewmatika, idrawlika jew pnewmatika jew b’tagħmir għall-invellar awtomatiku skont it-tagħbija għandhom jiġu ttestjati bis-sospensjoni jew bit-tagħmir fil-kundizzjoni normali tat-tħaddim speċifikata mill-manifattur.
|
|
1.5.
|
Proċedura tat-test
|
|
1.5.1.
|
It-testijiet għandhom jitwettqu biex jiġi vvalutat li l-apparat u t-tagħmir ajrudinamiċi joffru livell speċifikat ta’ deformazzjoni lil forzi applikati b’mod parallel għall-assi lonġitudinali tal-vettura kif imsemmi fil-punt 1.6.1. B’mod alternattiv, l-apparat jista’ jintewa jew jinġibed lura taħt l-influwenza tal-forza. L-issodisfar tar-rekwiżit imsemmi fil-punt 1.6.2. għandu jiġi vverifikat permezz ta’ mandrini għall-ittestjar adattati għall-fini tat-test tal-ħbit. L-apparat li jintuża biex jiddistribwixxi l-forza tat-test fuq is-superfiċje ċatta msemmija għandu jitqabbad mal-attwatur tal-forza permezz ta’ ġonta tat-tornikett. F’każijiet ta’ inkompatibbiltajiet ġeometriċi, jista’ jintuża adapter minflok apparat b’superfiċje ċatta.
|
|
1.5.1.1.
|
Għandha tiġi applikata forza parallela mal-assi lonġitudinali tal-vettura permezz ta’ superfiċje jew adapter b’għoli ta’ mhux aktar minn 250 mm u b’wisa’ ta’ 200 mm, b’raġġ tal-kurvatura ta’ 5 ± 1 mm fix-xfar vertikali. Is-superfiċje ma għandhiex tkun imwaħħla b’mod riġidu mal-apparat u mat-tagħmir ajrudinamiċi, u għandha tkun artikolata fid-direzzjonijiet kollha. Meta t-test isir fuq vettura kif imsemmi fil-punt 1.1.1., l-għoli tax-xifer ta’ isfel tas-superfiċje jew tal-adapter għandu jkun speċifikat mill-manifattur f’żona bejn ix-xifer l-aktar baxx tal-apparat u tat-tagħmir ajrudinamiċi u punt tax-xifer ta’ fuq tas-superfiċje jew tal-adapter li ma jkunx aktar minn 2,0 m ’il fuq mill-art f’kundizzjoni ta’ vettura mmuntata (ara l-figura 1). Dan il-punt irid jiġi speċifikat fuq vettura mgħobbija bil-massa massima mgħobbija teknikament permissibbli.
Meta t-test jitwettaq fuq parti tal-karozzerija tat-tip ta’ vettura kif imsemmi fil-punt 1.1.2. jew fuq ħajt riġidu kif imsemmi fil-punt 1.1.3., l-għoli taċ-ċentru tas-superfiċje jew tal-adapter għandu jiġi speċifikat mill-manifattur f’żona bejn ix-xifer l-aktar baxx tal-apparat u tat-tagħmir ajrudinamiċi u l-punt li jirrappreżenta l-għoli ta’ mhux aktar minn 2,0 m ’il fuq mill-art f’kundizzjoni ta’ vettura mmuntata fuq vettura mgħobbija bil-massa massima mgħobbija teknikament permissibbli (ara l-figura 2).
Il-post eżatt taċ-ċentru tas-superfiċje jew tal-adapter fiż-żona tal-applikazzjoni tal-forzi għandu jiġi speċifikat mill-manifattur. Fejn l-apparat u t-tagħmir ajrudinamiċi jkollhom gradi differenti ta’ ebusija fiż-żona tal-applikazzjoni tal-forzi (eż. minħabba rinforzi, materjali jew ħxuna differenti, eċċ.), il-post taċ-ċentru tas-superfiċje jew tal-adapter għandu jkun fiż-żona bl-ogħla reżistenza kontra l-forzi esterni fid-direzzjoni lonġitudinali tal-vettura.
|
|
|

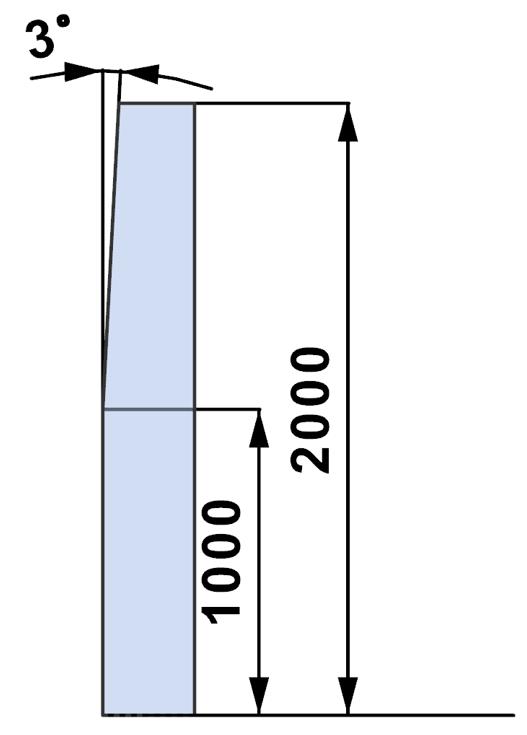

Figura 1
L-għoli tal-punti tat-test
|
|
|

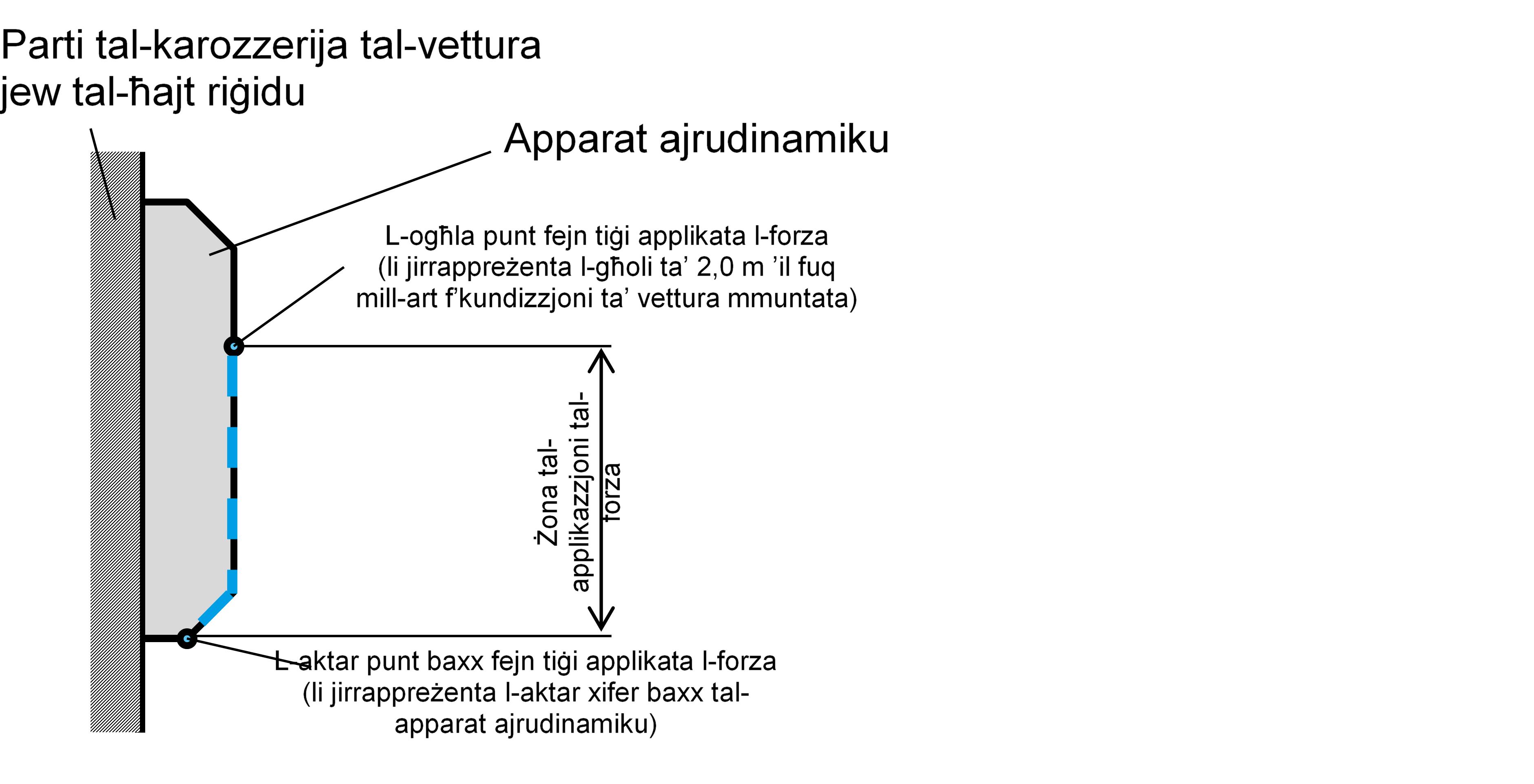

Figura 2
Eżempju ta’ konfigurazzjoni tat-test
|
|
1.5.1.2.
|
Forza orizzontali ta’ massimu ta’ 4000 N ± 400 N għandha tiġi applikata b’mod konsekuttiv fuq żewġ punti li jinsabu b’mod simetriku madwar il-linja taċ-ċentru tal-vettura jew il-linja taċ-ċentru tal-apparat fix-xifer ta’ barra fuq in-naħa ta’ wara tal-apparat u tat-tagħmir ajrudinamiċi fil-pożizzjoni miftuħa għalkollox jew fil-pożizzjoni ta’ waqt l-użu (ara l-figura 3). L-ordni li fiha l-forzi jiġu applikati tista’ tiġi speċifikata mill-manifattur.
|
|
|
Figura 3
Applikazzjoni tal-forzi
|
|
1.6.
|
Rekwiżiti
|
|
1.6.1.
|
L-apparat u t-tagħmir ajrudinamiċi għandhom jitwaħħlu b’tali mod li, waqt l-applikazzjoni tal-forzi tat-test kif speċifikat fil-punt 1.5.1.2., l-apparat u t-tagħmir jiġu deformati, jinġibdu lura jew jintwew b’mod li jirriżulta tul ta’ projezzjoni ta’ ≤ 200 mm imkejjel f’direzzjoni lonġitudinali orizzontali fil-punti tal-applikazzjoni tal-forzi. It-tul li jirriżulta tal-projezzjoni għandu jiġi rreġistrat.
|
|
1.6.2.
|
L-apparat u t-tagħmir ajrudinamiċi ma għandhomx jipperikolaw l-okkupanti ta’ vetturi oħrajn f’kolliżjoni minn wara, u ma għandhomx jaffettwaw it-tħaddim tal-apparat ta’ protezzjoni ta’ wara kontra l-underrun.
|
Appendiċi 5
Involukru tridimensjonali tal-kabina
|
1.
|
Proċedura ġenerali għall-verifika tal-konformità tal-vettura bil-mutur mal-parametri relatati mal-involukru tridimensjonali tal-kabina
|
|
1.1.
|
Konfini vertikali taż-żona tal-valutazzjoni tal-kabina tal-vettura bil-mutur
|
|
1.1.1.
|
Il-wisa’ massima tal-vettura fil-post fejn tinsab il-kabina Wc għandha tittieħed ’il quddiem mill-pjan trasversali vertikali li jinsab fuq il-fus ta’ quddiem nett tal-vettura bil-mutur. L-oġġetti elenkati fl-Appendiċi 1 ma għandhomx jitqiesu għall-finijiet ta’ dan il-kejl.
|
|
1.1.2.
|
Iż-żona tal-valutazzjoni tal-post fejn tinsab il-kabina tal-vettura bil-mutur għandha tiġi kkunsidrata b’tali mod li tikkorrispondi mal-wisa’ massima Wc. Iż-żona għandha tkun konfinata minn pjani lonġitudinali vertikali li jkunu paralleli mal-pjan medjan lonġitudinali tal-vettura bil-mutur u li huma ’l bogħod minn xulxin b’distanza ta’ Wc.
|
|
1.1.3.
|
Id-distanza lonġitudinali orizzontali Lt għandha tiġi stabbilita mill-punt l-aktar ’il quddiem tal-post fejn tinsab il-kabina tal-vettura bil-mutur, meħud f’għoli ta’ ≤ 2 000 mm mill-art u mkejjel f’kundizzjoni ta’ bla tagħbija.
Id-distanza Lt għandha tiġi stabbilita għal 200 mm għall-fini ta’ din il-valutazzjoni (ara l-figura 1).
In-naħa ta’ wara taż-żona tal-valutazzjoni għandha tkun konfinata minn pjan trasversali vertikali, li jkun perpendikolari għall-pjan medjan lonġitudinali tal-vettura, li jinsab lejn in-naħa ta’ wara tal-punt l-aktar ’il quddiem imsemmi hawn fuq b’distanza ta’ Lt.
|
|
|
Figura 1
Involukru 3D
|
|
1.1.4.
|
L-intersezzjonijiet tal-pjan ta’ wara li jiffurmaw il-ġenb taż-żona tal-valutazzjoni biż-żewġ pjani esterni angolati Tleft u Tright, għandhom jitqiesu għall-fini tal-punt 1.3.3.2. (ara l-figura 2).
|
|
|
Figura 2
Involukru 3D
|
|
1.2.
|
Konfini orizzontali taż-żona tal-valutazzjoni tal-kabina tal-vettura bil-mutur
|
|
1.2.1.
|
Fiż-żona tal-valutazzjoni, il-linja tal-konfini ta’ isfel tal-fascia ta’ quddiem għandha tkun stabbilita għal-livell tal-art filwaqt li l-linja tal-konfini ta’ fuq tal-fascia ta’ quddiem għandha tkun stabbilita għal 2 000 mm ’il fuq mill-art kif imkejla f’kundizzjoni ta’ bla tagħbija.
|
|
1.3.
|
Dispożizzjonijiet speċifiċi għaż-żona tal-valutazzjoni tal-kabina tal-vettura bil-mutur
|
|
1.3.1.
|
Għall-finijiet ta’ din l-Appendiċi, il-fascia ta’ quddiem ta’ fejn tinsab il-kabina tal-vettura għandha tiġi kkunsidrata, irrispettivament mit-tip ta’ materjal. Madankollu, l-oġġetti elenkati fl-Appendiċi 1 ma għandhomx jitqiesu.
|
|
1.3.2.
|
L-inklinazzjoni tal-parti ta’ quddiem tal-kabina
|
|
1.3.2.1.
|
Għall-finijiet ta’ din l-Appendiċi, għandha tiġi kkunsidrata l-“inklinazzjoni”, jiġifieri l-inklinazzjoni lura tal-fascia ta’ quddiem tal-vettura fejn tinsab il-kabina mil-linja vertikali, irrispettivament mit-tip ta’ materjal, fejn kwalunkwe punt li jinsab fuq punt ieħor ikun jinsab lura minn dak il-punt l-ieħor.
|
|
1.3.2.2.
|
Għaż-żona tal-valutazzjoni tal-inklinazzjoni, għandu jiġi kkunsidrat il-punt l-aktar ’il quddiem tal-post fejn tinsab il-kabina tal-vettura bil-mutur kif imsemmi fil-punt 1.1.3.
Il-pjan trasversali vertikali li jgħaddi mill-punt li jinsab l-aktar ’il quddiem tal-kabina, meħud f’għoli ta’ ≤ 2 000 mm mill-art imkejjel f’kundizzjoni ta’ bla tagħbija għandu jitqies fir-rigward tal-intersezzjoni tiegħu mal-pjan orizzontali li jinsab fl-għoli ta’ 1 000 mm. Il-linja ta’ intersezzjoni għandha mbagħad tittieħed bħala l-linja bażi tal-involukru biex tiġi vvalutata l-inklinazzjoni tal-kabina tal-vettura fiż-żona speċifika tal-valutazzjoni.
|
|
1.3.2.3.
|
Għandu jittieħed pjan li jdur madwar il-linja bażi tal-involukru imsemmija fit-tieni paragrafu tal-punt 1.3.2.2., inklinat lura mil-linja vertikali bi 3° (ara l-figura 3).
|
|
|
Figura 3
Inklinazzjoni
|
|
1.3.2.4.
|
L-ebda punt tas-superfiċje proprja tal-fascia ta’ quddiem, kif jinsab fiż-żona tal-valutazzjoni tal-inklinazzjoni, ma għandu jinsab ’il quddiem mill-pjan inklinat lura msemmi fil-punt 1.3.2.3. meta l-punt l-aktar ’il quddiem tal-post fejn tinsab il-kabina tal-vettura bil-mutur imiss il-pjan trasversali vertikali.
|
|
1.3.3.
|
Tnaqqis gradwali tal-ġnub tal-kabina tal-vettura bil-mutur.
|
|
1.3.3.1.
|
Fiż-żona tal-valutazzjoni tal-kabina, il-fascia ta’ quddiem għandha titnaqqas b’mod gradwali b’tali mod li s-superfiċji nominali rilevanti jikkonverġu b’mod ġenerali lejn żona komuni li tinsab ’il quddiem mill-kabina u fil-pjan medjan lonġitudinali tal-vettura bil-mutur.
|
|
1.3.3.2.
|
Għandhom jiġu kkunsidrati żewġ pjani simetriċi, waħda fuq in-naħa tax-xellug u oħra fuq in-naħa tal-lemin, it-tnejn li huma taħt angolu orizzontali ta’ 20° b’rabta mal-pjan medjan lonġitudinali, u għalhekk 40° bogħod minn xulxin. Dawn il-pjani huma ppożizzjonati b’tali mod li jiltaqgħu wkoll mal-linji Tleft u Tright imsemmija fil-punt 1.1.3., rispettivament.
|
|
1.3.3.3.
|
L-ebda punt tas-superfiċje proprja tal-fascia ta’ quddiem, kif jinsab fiż-żona esterna tax-xellug u tal-lemin, ma għandu jinsab ’il quddiem mill-pjan vertikali rispettiv imsemmi fil-punt 1.3.3.2. bil-punt l-aktar ’il quddiem tal-post fejn tinsab il-kabina tal-vettura bil-mutur imiss il-pjan trasversali vertikali msemmi fil-punt 1.3.2.4.
|
|
2.
|
Jekk kwalunkwe waħda mill-kundizzjonijiet stipulati f’din l-Appendiċi ma tiġix issodisfata, għandu jitqies li l-kabina tal-vettura bil-mutur ma tikkonformax mal-parametri tal-involukru tridimensjonali kif imsemmi fil-punt 1.4.1. tal-Parti C ta’ dan l-Anness.”.
|
ANNESS II
L-Anness V tar-Regolament (UE) Nru 1230/2012 huwa emendat kif ġej:
(1)
Il-Parti A hija emendata kif ġej:
(a)it-titolu huwa sostitwit b’dan li ġej:
“PARTI A
Approvazzjoni tat-tip tal-KE ta’ vetturi bil-mutur u t-trejlers tagħhom fir-rigward tal-mases u d-dimensjonijiet ta’ vettura
Dokument ta’ informazzjoni
MUDELL
(b)jiddaħħal il-punt 2.4.2.1.3. li ġej:
2.4.2.1.3. Kabina elongata konformi mal-Artikolu 9a tad-Direttiva 96/53/KE: iva/le (1)
(c)jiddaħħal il-punt 2.6.4. li ġej:
2.6.4. Massa addizzjonali għal propulsjoni alternattiva: … kg
(d)jiddaħħal il-punt 3.9. li ġej:
3.9. Lista ta’ tagħmir għal propulsjoni alternattiva (u indikazzjoni tal-massa tal-partijiet): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(e)jiddaħħlu l-punti 9.25. sa 9.27.3. li ġejjin:
9.25. Kabini elongati konformi mal-Artikolu 9a tad-Direttiva 96/53/KE
9.25.1. Deskrizzjoni teknika dettaljata (inklużi ritratti u illustrazzjonijiet, kif ukoll deskrizzjoni tal-materjali) tal-partijiet tal-vettura rilevanti għall-Parti C, il-punt 1.4 tal-Anness I tar-Regolament (UE) Nru 1230/2012: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.26. Apparat jew tagħmir ajrudinamiċi fuq il-parti ta’ quddiem tal-vettura
9.26.1. Vettura mgħammra b’apparat jew b’tagħmir ajrudinamiċi fuq il-parti ta’ quddiem: iva/le (1)
9.26.2. Numru tal-approvazzjoni tat-tip tal-apparat jew tagħmir ajrudinamiċi, jekk disponibbli: … jew, jekk mhux disponibbli:
9.26.3. Deskrizzjoni dettaljata tal-apparat jew tat-tagħmir ajrudinamiċi
9.26.3.1. Kostruzzjoni u materjali: . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .
9.26.3.2. Sistema ta’ qfil u ta’ aġġustament: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.26.3.3. Twaħħil u mmuntar mal-vettura: . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.27. Apparat jew tagħmir ajrudinamiċi fuq il-parti ta’ wara tal-vettura
9.27.1. Vettura mgħammra b’apparat jew b’tagħmir ajrudinamiċi fuq il-parti ta’ wara: iva/le (1)
9.27.2. Numru tal-approvazzjoni tat-tip tal-apparat jew tagħmir ajrudinamiċi, jekk disponibbli … jew, jekk mhux disponibbli:
9.27.3. Deskrizzjoni dettaljata tal-apparat jew tat-tagħmir ajrudinamiċi:
9.27.3.1. Kostruzzjoni u materjali: . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .
9.27.3.2. Sistema ta’ qfil u ta’ aġġustament: . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .
9.27.3.3. Twaħħil u mmuntar mal-vettura: . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(2)
Il-Parti B hija emendata kif ġej:
(a)it-titolu huwa sostitwit b’dan li ġej:
“PARTI B
Ċertifikat għall-approvazzjoni tat-tip tal-KE ta’ vetturi bil-mutur u t-trejlers tagħhom fir-rigward tal-mases u d-dimensjonijiet tal-vetturi
MUDELL
Il-format: A4 (210 × 297 mm)
ĊERTIFIKAT GĦALL-APPROVAZZJONI TAT-TIP TAL-KE”;
(b)il-kliem “fir-rigward tar-Regolament (UE) Nru .../...” huwa sostitwit bil-kliem “fir-rigward tar-Regolament (UE) Nru 1230/2012, kif emendat l-aħħar bir-Regolament (UE) .../...” [Nota lill-OP: Jekk jogħġbok daħħal ir-referenza għal dan ir-Regolament];
(c)l-Addendum huwa sostitwit b’dan li ġej:
“Addendum
taċ-ċertifikat għall-approvazzjoni tat-tip tal-KE Nru. . .
|
1.
|
Derogi
|
|
1.1.
|
Il-vettura ngħatat approvazzjoni tat-tip skont l-Artikolu 6(1) ta’ dan ir-Regolament (jiġifieri d-dimensjonijiet ta’ barra nett tal-vettura huma akbar mid-dimensjonijiet massimi msemmija fil-Parti A, B, C jew D tal-Anness I): iva/le (1)
|
|
1.2.
|
Il-vettura ngħatat approvazzjoni tat-tip għall-finijiet tal-Artikolu 8b tad-Direttiva 96/53/KE (jiġifieri apparat jew tagħmir ajrudinamiċi fuq wara tal-vettura): iva/le (1)
|
|
1.3.
|
Il-vettura ngħatat approvazzjoni tat-tip għall-finijiet tal-Artikolu 9a tad-Direttiva 96/53/KE (jiġifieri kabina elongata jew kabina mgħammra b’apparat jew b’tagħmir ajrudinamiċi): iva/le (1)
|
|
1.4.
|
Il-vettura ngħatat approvazzjoni tat-tip għall-finijiet tal-Artikolu 10b tad-Direttiva 96/53/KE:
|
|
1.4.1.
|
Piż addizzjonali ta’ vetturi li jaħdmu bi fjuwils alternattivi: iva/le (1)
|
|
1.4.2.
|
Piż addizzjonali ta’ vetturi b’emissjonijiet żero: iva/le (1)
|
|
2.
|
Il-vettura hija mgħammra b’sospensjoni tal-arja: iva/le (1)
|
|
3.
|
Il-vettura hija mgħammra b’sospensjoni li hija rikonoxxuta bħala ekwivalenti għal sospensjoni tal-arja: iva/le (1)
|
|
4.
|
Il-vettura tissodisfa r-rekwiżiti għal vettura off-road: iva/le (1)
|
|
5.
|
Rimarki: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
(1) Ħassar fejn mhux applikabbli.
”;
|
(3)
jiżdiedu l-Partijiet C, D u E li ġejjin:
“PARTI C
Approvazzjoni tat-tip tal-KE ta’ apparat jew ta’ tagħmir ajrudinamiċi bħala unità teknika separata
Dokument ta' informazzjoni
MUDELL
Dokument ta’ informazzjoni Nru … dwar l-approvazzjoni tat-tip tal-KE ta’ apparat jew ta’ tagħmir ajrudinamiċi bħala unità teknika separata.
L-informazzjoni li ġejja għandha tiġi pprovduta fi tliet kopji u għandha tinkludi werrej. Kwalunkwe disinn għandu jiġi pprovdut fi skala xierqa u b’dettall suffiċjenti fuq karta ta’ daqs A4, jew fuq folder ta’ format A4. Ir-ritratti, jekk ikun hemm, għandhom juru biżżejjed dettalji.
Jekk l-unitajiet tekniċi separati msemmija f’dan id-dokument ta’ informazzjoni jkollhom kontrolli elettroniċi, għandha tiġi pprovduta wkoll informazzjoni dwar il-prestazzjoni tagħhom.
0.
ĠENERALI
0.1.
Il-marka (l-isem kummerċjali tal-manifattur): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.2.
It-tip: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.3.
Il-mezz ta’ identifikazzjoni tat-tip, jekk immarkat fuq l-unità teknika separata (b): . . . . . . . .
0.3.1.
Fejn tinsab dik il-marka: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.5.
L-isem u l-indirizz tal-manifattur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.7.
Fejn u kif għandha titwaħħal il-marka tal-approvazzjoni tat-tip tal-KE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.8.
L-isem/ismijiet u l-indirizz(i) tal-impjant(i) tal-assemblaġġ: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.9.
L-isem u l-indirizz tar-rappreżentant tal-manifattur (jekk ikun hemm): . . . . . . . . . . . . . . . . .
9.26.
Apparat jew tagħmir ajrudinamiċi fuq il-parti ta’ quddiem tal-vettura
9.26.1.
Vettura mgħammra b’apparat jew b’tagħmir ajrudinamiċi fuq il-parti ta’ quddiem: iva/le (1)
9.26.2.
Numru tal-approvazzjoni tat-tip tal-apparat jew tagħmir ajrudinamiċi, jekk disponibbli: … jew, jekk mhux disponibbli:
9.26.3.
Deskrizzjoni dettaljata tal-apparat jew tat-tagħmir ajrudinamiċi:
9.26.3.1.
Kostruzzjoni u materjali: . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .
9.26.3.2.
Sistema ta’ qfil u ta’ aġġustament: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.26.3.3.
Twaħħil u mmuntar mal-vettura: . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9.27.
Apparat jew tagħmir ajrudinamiċi fuq il-parti ta’ wara tal-vettura
9.27.1.
Vettura mgħammra b’apparat jew b’tagħmir ajrudinamiċi fuq il-parti ta’ wara: iva/le (1)
9.27.2.
Numru tal-approvazzjoni tat-tip tal-apparat jew tagħmir ajrudinamiċi, jekk disponibbli … jew, jekk mhux disponibbli:
9.27.3.
Deskrizzjoni dettaljata tal-apparat jew tat-tagħmir ajrudinamiċi:
9.27.3.1.
Kostruzzjoni u materjali: . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . .
9.27.3.2.
Sistema ta’ qfil u ta’ aġġustament: . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . .
9.27.3.3.
Twaħħil u mmuntar mal-vettura: . . . . . . . . . . . . . . . . . . . . . . . . . . . .
_______________________
Noti ta’ spjegazzjoni
|
(b)
|
Jekk il-mezz ta' identifikazzjoni tat-tip ikun fih karattri mhux rilevanti għad-deskrizzjoni tat-tip ta’ unità teknika separata kopert minn dan id-dokument ta' informazzjoni, dawn il-karattri għandhom jiġu rrappreżentati fid-dokumentazzjoni bis-simbolu “?” (eż. ABC??123??).
|
|
(1)
|
Ħassar fejn mhux applikabbli.
|
PARTI D
Ċertifikat tal-approvazzjoni tat-tip tal-KE għal apparat jew tagħmir ajrudinamiċi bħala unità teknika separata
MUDELL
Il-format: A4 (210 × 297 mm)
ĊERTIFIKAT GĦALL-APPROVAZZJONI TAT-TIP TAL-KE
|
Timbru tal-awtorità tal-approvazzjoni tat-tip
|
Komunikazzjoni dwar:
|
- Approvazzjoni tat-tip tal-KE (
1)
- estensjoni ta’ approvazzjoni tat-tip tal-KE (1)
- ċaħda ta’ approvazzjoni tat-tip tal-KE (1)
- irtirar ta’ approvazzjoni tat-tip tal-KE (1)
|
|
ta’ tip ta’ apparat jew ta’ tagħmir ajrudinamiċi bħala unità teknika separata
|
fir-rigward tar-Regolament (UE) Nru 1230/2012, kif emendat l-aħħar bir-Regolament (UE) …/…
[Nota lill-OP: Jekk jogħġbok daħħal ir-referenza għal dan ir-Regolament](1)
Numru tal-approvazzjoni tat-tip tal-KE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Raġuni għall-estensjoni: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TAQSIMA I
0.1. Il-marka (l-isem kummerċjali tal-manifattur): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.2. It-tip: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.3. Il-mezz ta’ identifikazzjoni tat-tip, jekk immarkat fuq l-unità teknika separata (
2): . . . . . . . . . . .
0.3.1. Fejn tinsab dik il-marka: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.5. L-isem u l-indirizz tal-manifattur: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.7. Fejn u kif għandha titwaħħal il-marka tal-approvazzjoni tat-tip tal-KE: . . . . . . . . . . . . . . . . . . . . . . . . .
0.8. L-isem/ismijiet u l-indirizz(i) tal-impjant(i) tal-assemblaġġ: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0.9. L-isem u l-indirizz tar-rappreżentant tal-manifattur (jekk ikun hemm): . . . . . . . . . . . . . . . . . . . . .
TAQSIMA II
1. Informazzjoni addizzjonali: ara l-Addendum.
2. Is-servizz tekniku responsabbli mit-twettiq tat-testijiet: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. Id-data tar-rapport tat-test: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. In-numru tar-rapport tat-test: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5. Rimarki (jekk ikun hemm): ara l-Addendum.
6. Post: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7. Data: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8. Firma: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dokumenti mehmużin: Pakkett ta’ informazzjoni
Rapport tat-test
Addendum
taċ-ċertifikat għall-approvazzjoni tat-tip tal-KE Nru. . .
|
1.
|
Deskrizzjoni qasira tat-tip ta’ unità teknika separata: . . . . . . . . . . . . . . . . . . . . . .
|
|
2.
|
Deskrizzjoni dettaljata tal-apparat jew tat-tagħmir ajrudinamiċi:
|
|
2.1.
|
Numru ta’ elementi separati: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..
|
|
2.2.
|
Deskrizzjoni tal-kostruzzjoni u tal-materjali: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
|
2.3.
|
Deskrizzjoni tas-sistema ta’ qfil u ta’ aġġustament: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
|
2.4.
|
Deskrizzjoni tat-twaħħil u tal-immuntar mal-vettura: . . . . . . . . . . . . . . . . . . . . .
|
|
2.5.
|
Unità teknika separata: semiuniversali / speċifika għall-vettura (1)
|
|
3.
|
Lista ta’ tipi speċifiċi ta’ vetturi li għalihom ġiet approvata l-unità teknika separata (jekk applikabbli): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
|
4.
|
Deskrizzjoni dettaljata tal-ispeċifikazzjonijiet speċifiċi taż-żona ta’ mmuntar fuq il-vetturi fil-każ ta’ apparat jew ta’ tagħmir ajrudinamiċi semiuniversali (jekk applikabbli): . . . . . . ..
|
|
5.
|
Rimarki: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
|
6.
|
Marka tal-approvazzjoni tat-tip u fejn tinsab: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
PARTI E
Marka tal-approvazzjoni tat-tip tal-KE għal unità teknika separata
|
1.
|
Il-marka tal-approvazzjoni tat-tip tal-KE għal unità teknika separata għandha tikkonsisti minn:
|
|
1.1.
|
L-ittra żgħira “e” mdawra b’rettangolu, segwita min-numru distintiv tal-Istat Membru li jkun ta l-approvazzjoni tat-tip tal-KE għal unità teknika separata:
|
|
1
|
għall-Ġermanja
|
19
|
għar-Rumanija
|
|
|
2
|
għal Franza
|
20
|
għall-Polonja
|
|
|
3
|
għall-Italja
|
21
|
għall-Portugall
|
|
|
4
|
għan-Netherlands
|
23
|
għall-Greċja
|
|
|
5
|
għall-Iżvezja
|
24
|
għall-Irlanda
|
|
|
6
|
għall-Belġju
|
25
|
għall-Kroazja
|
|
|
7
|
għall-Ungerija
|
26
|
għas-Slovenja
|
|
|
8
|
għar-Repubblika Ċeka
|
27
|
għas-Slovakkja
|
|
|
9
|
għal Spanja
|
29
|
għall-Estonja
|
|
|
11
|
għar-Renju Unit
|
32
|
għal-Latvja
|
|
|
12
|
għall-Awstrija
|
34
|
għall-Bulgarija
|
|
|
13
|
għal-Lussemburgu
|
36
|
għal-Litwanja
|
|
|
17
|
għall-Finlandja
|
49
|
għal Ċipru
|
|
|
18
|
għad-Danimarka
|
50
|
għal Malta
|
|
1.2.
|
Qrib ir-rettangolu n-“numru ta’ approvazzjoni bażi” fit-Taqsima 4 tan-numru tal-approvazzjoni tat-tip preċedut miż-żewġ ċifri li jindikaw in-numru ta’ sekwenza assenjat lil dan ir-Regolament jew l-aħħar emenda teknika ewlenija għal dan ir-Regolament. In-numru ta’ sekwenza bħalissa huwa “00”.
|
|
1.3.
|
Fil-każ ta’ apparat jew ta’ tagħmir ajrudinamiċi, in-numru ta’ sekwenza għandu jkun preċedut mis-simbolu “96/53/EC ARTICLE 9A COMPLIANT”.
|
|
1.4.
|
Fil-każ ta’ apparat jew ta’ tagħmir ajrudinamiċi li jridu jitwaħħlu fuq wara ta’ vettura, in-numru ta’ sekwenza għandu jkun preċedut mis-simbolu “96/53/EC ARTICLE 8B COMPLIANT”.
|
|
2.
|
Il-marka tal-approvazzjoni tat-tip KE għal unità teknika separata għandha titwaħħal ma’ parti ewlenija tal-apparat jew tat-tagħmir ajrudinamiċi b’tali mod li ma titħassarx, u għandha tkun ta’ tip li jinqara faċilment u b’mod ċar anki jekk l-apparat jiġi mmuntat fuq vettura.
|
|
3.
|
Eżempju ta’ marka tal-approvazzjoni tat-tip tal-KE għal unità teknika separata huwa muri fil-Figura 1.
|
Figura 1
Eżempju ta’ marka tal-approvazzjoni tat-tip tal-KE għal unità teknika separata
_______________________
Nota ta’ spjegazzjoni
|
|
L-approvazzjoni tat-tip tal-KE għal unità teknika separata ta’ apparat jew ta’ tagħmir ajrudinamiċi li jridu jiġu installati fuq wara ta’ vettura (għall-fini ta’ konformità mal-Artikolu 8b tad-Direttiva 96/53/KE) inħarġet mir-Rumanija bin-numru 0046. L-ewwel żewġ numri “00” jindikaw li l-unità teknika separata kienet approvata skont dan ir-Regolament.
|
”.
