o prilagodbi tehničkom napretku Direktive Vijeća 76/762/EEZ o prednjim svjetlima za maglu za motorna vozila i žaruljama sa žarnim nitima za takva svjetla

uzimajući u obzir Direktivu Vijeća 70/156/EEZ od 6. veljače 1970. o usklađivanju zakonodavstava država članica u odnosu na homologaciju tipa motornih vozila i njihovih prikolica (1), kako je zadnje izmijenjena Direktivom 98/91/EZ Europskog parlamenta i Vijeća (2), a posebno njezin članak 13. stavak 2.,

uzimajući u obzir Direktivu Vijeća 76/762/EEZ od 27. lipnja 1976. o usklađivanju zakonodavstava država članica u odnosu na prednja svjetla za maglu i žarulje sa žarnim nitima za takva svjetla (3), kako je zadnje izmijenjena Aktom o pristupanju Austrije, Finske i Švedske, a posebno njezin članak 10.,

1. Od 1. listopada 1999., ili, u slučaju da je objavljivanje tekstova na koje se upućuje u članku 3. odgođeno za razdoblje nakon 1. travnja 1999., šest mjeseci nakon stvarnog datuma izdavanja tih tekstova, države članice ne smiju, zbog razloga koji se odnose na stražnja svjetla za maglu:

za svaki tip vozila s obzirom na prednja svjetla za maglu te za svaki tip prednjih svjetala za maglu ako nisu ispunjeni zahtjevi Direktive 76/762/EEZ, kako je izmijenjena ovom Direktivom.

3. Od 1. travnja 2001. zahtjevi Direktive 76/762/EEZ o prednjim svjetlima za maglu kao sastavnim dijelovima, kako je izmijenjena ovom Direktivom, primjenjuju se za potrebe članka 7. stavka 2. Direktive 70/156/EEZ.

4. Neovisno o stavcima 2. i 3., za potrebe zamjenskih dijelova, države članice nastavljaju dodjeljivati EZ homologaciju tipa prednjih svjetala za maglu te dozvoljavaju njihovu prodaju i stavljanje u uporabu, u skladu s prethodnim verzijama Direktive 76/762/EEZ pod uvjetom da su ta prednja svjetla za maglu:

Stavci i prilozi Pravilnika UN-ECE br. 19 navedeni u Prilogu II. točki 1. objavljeni su u Službenom listu Europskih zajednica prije 1. travnja 1999.

1. Države članice donose zakone i druge propise potrebne za usklađivanje s ovom Direktivom do 1. listopada 1999.; no ako se objavljivanje tekstova koji se navode u članku 3. odgađa za razdoblje nakon 1. travnja 1999., države članice pridržavaju se ove obaveze šest mjeseci od stvarnog datuma objavljivanja ovih tekstova. One o tome odmah obavješćuju Komisiju.

Države članice primjenjuju te odredbe od 1. listopada 1999., ili u slučaju da se objavljivanje tekstova navedenih u članku 3. odgađa za razdoblje nakon 1. travnja 1999., šest mjeseci od stvarnog datuma objavljivanja tih tekstova.

Kada države članice donose ove propise, oni prilikom njihove službene objave sadržavaju uputu na ovu Direktivu ili se uz njih navodi takva uputa. Načine tog upućivanja određuju države članice.

2. Države članice Komisiji dostavljaju tekst glavnih odredaba nacionalnog prava koje donesu u području na koje se odnosi ova Direktiva.

Ova Direktiva stupa na snagu dvadesetog dana od dana objave u Službenom listu Europskih zajednica.

„

POPIS PRILOGA

PRILOG I.:

Administrativne odredbe za homologaciju

Dodatak 1.:

Opisni dokument

Dodatak 2.:

Certifikat o homologaciji tipa

Dodatak 3.:

Modeli oznaka EZ homologacije tipa sastavnih dijelova

PRILOG II.:

Tehnički zahtjevi

PRILOG I.

ADMINISTRATIVNE ODREDBE ZA HOMOLOGACIJU

1. ZAHTJEV ZA EZ HOMOLOGACIJU TIPA SASTAVNOG DIJELA

1.1. Zahtjev za EZ homologaciju tipa sastavnog dijela u skladu s člankom 3. stavkom 4. Direktive 70/156/EEZ za tip prednjih svjetala za maglu podnosi proizvođač.

1.2. Primjer opisnog dokumenta nalazi se u Dodatku 1.

1.3. Tehničkoj službi odgovornoj za provođenje homologacijskih ispitivanja dostavlja se sljedeće:

1.3.1. preporučuju se dva uzorka sa svjetlom ili svjetlima;

1.3.2. za ispitivanje plastičnog materijala od kojeg su napravljene leće:

1.3.2.1. trinaest leća;

1.3.2.1.1. šest od tih leća može se zamijeniti sa šest uzoraka materijala najmanje veličine 60 mm × 80 mm, koji imaju ravnu ili zaobljenu vanjsku površinu i dovoljno ravne površine (polumjer zaobljenja nije manji od 300 mm) s tim da u sredini mjeri najmanje 15 mm × 15 mm;

1.3.2.1.2. svaka takva leća ili uzorak materijala proizvedeni su metodom koja se koristi u serijskoj proizvodnji;

1.3.2.2. reflektor na koji se leće mogu ugraditi prema uputama proizvođača;

1.3.3. karakteristike materijala od kojih su napravljene leće i premazi, ako ih ima, trebaju imati izvještaj o eventualnom prethodnom ispitivanju tih materijala i premaza.

2. OZNAČIVANJE

2.1. Uređaji podneseni na EZ homologaciju tipa sastavnih dijelova imaju:

2.1.1. trgovački naziv ili oznaku proizvođača;

2.1.2. kada se radi o svjetlima sa zamjenjivim izvorima svjetlosti: tip(ove) propisanih žarulja s nitima;

2.1.3. kada se radi o svjetlima s nezamjenjivim izvorima svjetlosti: nominalnu voltažu i potrošnju u vatima.

2.2. Ove oznake jasno su čitljive i neizbrisive te pričvršćene na svjetleću površinu ili na jednu od svjetlećih površina uređaja. Vidljive su na vanjskoj strani kada se uređaj postavlja na vozilo.

2.3. Svaki uređaj ima dovoljno prostora za oznaku homologacije tipa sastavnih dijelova. Taj prostor naveden je u crtežima u Dodatku 1.

3. DODJELJIVANJE HOMOLOGACIJE TIPA SASTAVNOG DIJELA

3.1. Ako su zadovoljeni odgovarajući zahtjevi, EZ homologacija tipa dodjeljuje se u skladu s člankom 4. stavkom 3. te, ako je primjenjivo, člankom 4. stavkom 4. Direktive 70/156/EEZ.

Napomena:

Ničime se u ovoj Direktivi ne sprečava državu članicu da zabrani kombinaciju prednjih svjetala koja se sastoji od leća napravljenih od plastičnih materijala homologiranih ovom Direktivom s mehaničkim uređajima za čišćenje prednjih svjetala (s brisačima).

3.2. Primjer certifikata o EZ homologaciji tipa nalazi se u Dodatku 2.

3.3. U skladu s Prilogom VII. Direktivi 70/156/EEZ svakom homologiranom tipu prednjih svjetala za maglu dodjeljuje se osnovni homologacijski broj. Ista država članica ne dodjeljuje isti broj drugom tipu prednjih svjetala za maglu.

3.4. Kada se zahtijeva EZ homologacija tipa sastavnog dijela za onaj tip uređaja za osvjetljivanje i svjetlosnu signalizaciju koji se sastoji od prednjih svjetala za maglu i drugih svjetala, može se dodijeliti jedan broj EZ homologacije tipa sastavnih dijelova pod uvjetom da su prednja svjetla za maglu u skladu sa zahtjevima ove Direktive te da je svako od drugih svjetala koje čini dio uređaja za osvjetljivanje i svjetlosnu signalizaciju za koje se traži EZ homologacija tipa sastavnih dijelova u skladu s odvojenom Direktivom koja se na njega odnosi.

4. OZNAKA EZ HOMOLOGACIJE TIPA SASTAVNOG DIJELA

4.1. Uz oznake navedene u stavci 2.1. svako prednje svjetlo za maglu koje odgovara tipu homologiranom u skladu s ovom Direktivom nosi oznaku EZ homologacije tipa sastavnog dijela.

4.2. Ta se oznaka sastoji od:

4.2.1. pravokutnika oko slova „e” te prepoznatljivog broja ili slova države članice koja je dodijelila homologaciju tipa:

1	za Njemačku
2	za Francusku
3	za Italiju
4	za Nizozemsku
5	za Švedsku
6	za Belgiju
9	za Španjolsku
11	za Ujedinjenu Kraljevinu
12	za Austriju
13	za Luksemburg
17	za Finsku
18	za Dansku
21	za Portugal
23	za Grčku
IRL	za Irsku;

4.2.2. „osnovnog homologacijskog broja” u blizini pravokutnika, navedenog u odjeljku 4. homologacijskog broja tipa navedenog u Prilogu VII. Direktivi 70/156/EEZ, kojem prethode dvije brojke koje označavaju redoslijedni broj dodijeljen posljednjoj glavnoj tehničkoj izmjeni Direktive 76/762/EEZ na datum kada je dodijeljena EEZ homologacija tipa. U ovoj Direktivi redoslijedni broj je 02;

4.2.3. dodatnog simbola kako slijedi:

4.2.3.1. slovo „B”;

4.2.3.2. na prednjim svjetlima za maglu koja se sastoje od leće od plastičnih materijala grupa slova „PL” postavljena je blizu simbola određenog u stavku 4.2.3.1.;

4.2.3.3. u svim slučajevima relevantni način rada korišten u postupku ispitivanja u skladu sa stavkom 1.1.1.1. Priloga 4. (1) te dozvoljene voltaže u skladu sa stavkom 1.1.1.2. Priloga 4. (1) određeni su u certifikatu o homologaciji tipa navedenom u stavku 3.2.

U odgovarajućim slučajevima uređaj je označen kako slijedi:

Na jedinicama koje ispunjavaju zahtjeve ove Direktive i koje su projektirane tako da se žarulja ili žarulje s nitima jedne funkcije ne uključuju istodobno s onima koje imaju funkciju s kojom mogu biti uzajamno povezane, iza simbola se stavlja kosa crta (/) u homologacijsku oznaku takve funkcije.

Ipak, ako se samo prednja svjetla za maglu i kratko svjetlo ne pale istodobno, kosa crta se stavlja iza simbola svjetla za maglu, s tim da se taj simbol nalazi ili odvojeno ili na kraju kombinacije simbola.

Na jedinicama koje ispunjavaju zahtjeve Priloga 4. (1) samo ako imaju voltažu od 6 V ili 12 V, simbol koji se sastoji od broja 24 prekriženog znakom x stavlja se u blizini držača žarulje s nitima. Uzajamno povezano svjetlo koje se sastoji od kratkog svjetla i prednjeg svjetla za maglu moguće je samo ako ispunjava odredbe Direktive 76/756/EEZ.

4.3. Oznaka EZ homologacije tipa sastavnog dijela pričvršćena je na leću ili na jednu od leća svjetla tako da bude neizbrisiva i jasno čitljiva čak i kada su svjetla postavljena na vozilo.

4.4. Smještaj certifikata o homologaciji.

4.4.1. Pojedinačna svjetla:

Primjeri oznake EZ homologacije tipa sastavnih dijelova prikazani su na slici 1. Dodatka 3.

4.4.2. Udružena, spojena ili uzajamno povezana svjetla:

4.4.2.1. Ako se izdaje jedan broj EZ homologacije tipa sastavnog dijela, kao prema gore navedenom stavku 3.4. za tip uređaja za osvjetljivanje i svjetlosnu signalizaciju koji se sastoji od prednjeg svjetla za maglu i drugih svjetala, može se staviti jedna oznaka EZ homologacije tipa sastavnog dijela koja se sastoji od:

4.4.2.1.1. pravokutnika oko slova „e” te prepoznatljivog broja ili slova države članice koja je dodijelila homologaciju tipa (vidjeti stavak 4.2.1.);

4.4.2.1.2. osnovnog homologacijskog broja (vidjeti stavak 4.2.2., prvu rečenicu);

4.4.2.1.3. ako je potrebno, zahtijevane strelice, ako se odnosi na sklop svjetala kao cjeline.

4.4.2.2. Ova se oznaka može nalaziti bilo gdje na udruženim, spojenim ili uzajamno povezanim svjetlima, pod uvjetom da:

4.4.2.2.1. je vidljiva nakon postavljanja svjetala;

4.4.2.2.2. se ni jedan sastavni dio koji emitira svjetlost udruženih, spojenih ili uzajamno povezanih svjetala ne može odstraniti bez da se istodobno odstrani i oznaka homologacije.

4.4.2.3. Simbol identifikacije za svako svjetlo odgovara određenoj Direktivi u skladu s tim koja je EZ homologacija tipa odobrena, zajedno s redoslijednim brojem (vidjeti stavak 4.2.2., drugu rečenicu) i, ako je potrebno, naznačeno je slovo „D” i zahtijevana strelica:

4.4.2.3.1. ili na odgovarajućoj osvjetljavajućoj površini;

4.4.2.3.2. ili u grupi, na takav način da se svako udruženo, spojeno ili uzajamno povezano svjetlo može jasno identificirati.

4.4.2.4. Dimenzije sastavnih dijelova ove oznake ne smiju biti manje od najmanjih dimenzija određenih za pojedine oznake prema raznim direktivama u skladu s kojima je EZ homologacija tipa sastavnih dijelova odobrena.

4.4.2.5. Primjeri oznake EZ homologacije tipa sastavnih dijelova za svjetlo koje je udruženo, spojeno ili uzajamno povezano prikazani su na slici 2. u Dodatku 3.

4.4.3. Svjetla uzajamno povezana s drugim svjetlima, čije se leće mogu također koristiti za druge tipove prednjih svjetala:

4.4.3.1. primjenjuju se odredbe iz stavka 4.4.2.

4.4.3.2. uz to, ako se koristi ista leća, potonja može imati različitu homologacijsku oznaku vezanu uz različiti tip prednjih svjetala ili jedinica svjetla, s tim da glavno tijelo prednjeg svjetla, čak i ako se ne može odvojiti od leće, također ima prostor opisan u stavku 2.3. i nosi homologacijsku oznaku stvarnih funkcija;

4.4.3.3. ako se različiti tipovi prednjih svjetala sastoje od istoga glavnog tijela, ovo potonje može nositi različitu homologacijsku oznaku.

4.4.3.4. Primjeri oznake EZ homologacije tipa sastavnih dijelova za svjetlo koje je uzajamno povezano s prednjim svjetlom prikazani su na slici 3. u Dodatku 3.

5. PREINAKE TIPA I IZMJENE HOMOLOGACIJA

5.1. U slučaju preinaka tipa koji je homologiran prema ovoj Direktivi, primjenjuju se odredbe članka 5. Direktive 70/156/EEZ.

6. SUKLADNOST PROIZVODNJE

6.1. U pravilu, mjere za osiguravanje sukladnosti proizvodnje poduzimaju se u skladu s odredbama navedenim u članku 10. Direktive 70/156/EEZ.

6.2. Pojedinačno, ispitivanja provedena u skladu s točkom 2.3.5. Priloga X. Direktivi 70/156/EEZ jesu ona propisana u točki 3. Priloga 5. i u Prilogu 6., a kriteriji pri odabiru uzoraka za ispitivanja navedena u točkama 2.4.2. i 2.4.3. Priloga X. i oni u Prilogu 7. dokumenata koji se navode u točki 1. Priloga II. ovoj Direktivi.

6.3. Uobičajena inspekcija ovlaštena od tijela koje je dodijelilo homologaciju provodi se jednom u dvije godine.

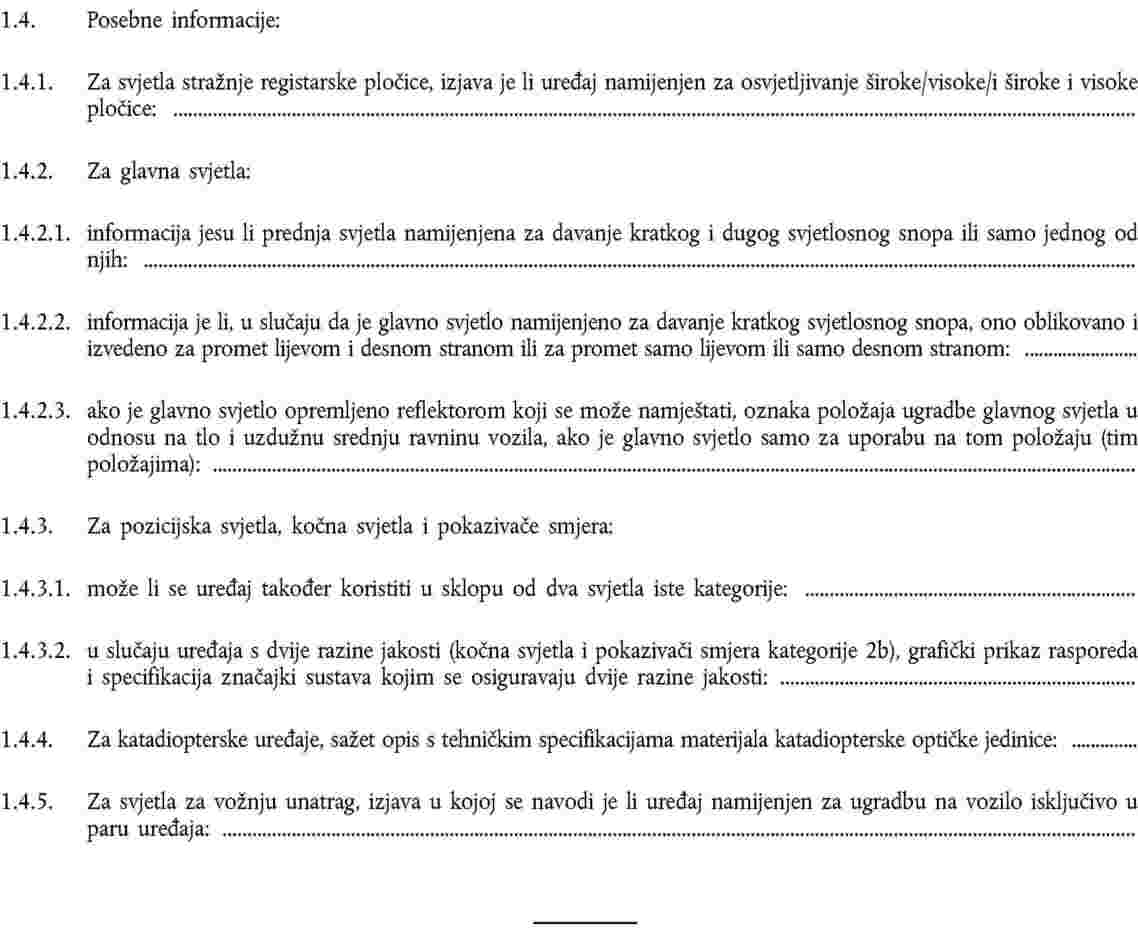

Dodatak 1.

Dodatak 2.

Dodatak 3.

PRIMJERI OZNAKE EZ HOMOLOGACIJE TIPA SASTAVNOG DIJELA

Slika 1.a

Slika 1.b

Uređaj koji ima oznaku EZ homologacije tipa sastavnih dijelova prikazanu gore je prednje svjetlo za maglu, homologiran u Njemačkoj (e1) u skladu s ovom Direktivom (02) pod osnovnim homologacijskim brojem 1471.

Slika 1.a pokazuje kako prednje svjetlo za maglu uključuje leću od plastičnih materijala i kako ne može biti istodobno upaljeno s drugim svjetlima s kojima može biti uzajamno povezano.

Slika 1.b pokazuje kako prednje svjetlo za maglu može biti upaljeno istodobno s bilo kojim drugim svjetlom s kojim može biti uzajamno povezano.

Slika 2.

Pojednostavljeno označivanje udruženih, spojenih ili uzajamno povezanih svjetala kada dva ili više svjetla čine dio istog sklopa

(Uspravne i vodoravne linije shematski prikazuju oblik uređaja za svjetlosnu signalizaciju. One nisu homologacijske oznake.)

PRIMJER A

PRIMJER B

PRIMJER C

PRIMJER D

Napomena:

Četiri primjera homologacijskih oznaka, primjeri A, B, C i D, predstavljaju četiri mogućnosti označivanja uređaja za osvjetljivanje i svjetlosnu signalizaciju kad su dva ili više svjetala dio iste jedinice (sklopa) udruženih, spojenih ili uzajamno povezanih svjetala. Te homologacijske oznake pokazuju da je uređaj homologiran u Njemačkoj (e1) pod osnovnim homologacijskim brojem 7120 i da obuhvaća:

prednje pozicijsko svjetlo A homologirano u skladu s Prilogom II. Direktivi 76/758/EEZ, redoslijedni broj 02, za postavljanje na lijevoj strani;

glavno svjetlo (HCR), s kratkim glavnim svjetlom namijenjenim za promet desnom i lijevom stranom i dugim glavnim svjetlom s najvećom jakosti osvjetljenja između 86 250 i 101 250 kandela (kako je navedeno brojem 30), homologirano u skladu s Prilogom V. Direktivi 76/761 EEZ, redoslijedni broj 02, koje uključuje leću od plastičnog materijala (PL);

prednje svjetlo za maglu (B) homologirano u skladu s Direktivom 76/762/EEZ, redoslijedni broj 02, i koje se sastoji od leće od plastičnog materijala (PL);

prednji pokazivač smjera kategorije 1.a homologiran u skladu s Direktivom 76/759/EEZ, redoslijedni broj 01.

Slika 3.

Svjetlo uzajamno povezano ili udruženo s glavnim svjetlom

Gornji primjer odgovara označivanju leće namijenjene za uporabu u različitim tipovima glavnih svjetala, i to za:

kratko glavno svjetlo namijenjeno za oba prometna sustava i dugo glavno svjetlo s najvećom jačinom osvjetljenja između 86 250 i 101 250 kandela (kako je navedeno brojem 30) homologirano u Njemačkoj (e1) pod osnovnim homologacijskim brojem 7120 u skladu sa zahtjevima Priloga IV. Direktivi 76/761/EEZ, redoslijedni broj 04, koje je uzajamno spojeno s prednjim svjetlom za maglu homologirano u skladu s Direktivom 76/762/EEZ, redoslijednog broja 02,

ili:

kratko glavno svjetlo i dugo glavno svjetlo namijenjeno za oba prometna sustava homologirano u Njemačkoj (e1) pod osnovnim homologacijskim brojem 7122 u skladu sa zahtjevima Priloga II. Direktivi 76/761/EEZ, redoslijedni broj 01, koje je uzajamno spojeno s gore spomenutim prednjim svjetlom za maglu,

ili:

kao bilo koje od gore navedenih glavnih svjetala homologirana kao pojedinačno svjetlo.

Tijelo prednjeg svjetla nosi samo važeći osnovni homologacijski broj, na primjer:

ili

PRILOG II.

TEHNIČKI ZAHTJEVI

Tehnički zahtjevi navedeni su u stavcima 1. i od 5. do 8. te u prilozima od 3. do 7. UN-ECE Pravilnika br. 19 koji se sastoji od sljedećih dokumenata:

—	serije izmjena 02 koje uključuju dopune od 1. do 4. serije izmjena 02 (2),

—	dopune 5. serije izmjena 02 uključujući ispravke izmjena 3. Pravilnika br. 19 (3),

—	dopune 6. serije izmjena 02 (4),

—	dopune 7. serije izmjena 02 (5),

—	dopune 8. serije izmjena 02 (6),

osim:

1.1. kada se upućuje na „Pravilnik br. 37”, koji se smatra „Prilogom VII. Direktivi 76/761/EEZ”;

1.2. u stavku 5.1., „gore navedeni stavak 2.2.3.” označava „točku 1.3.1. Priloga I. ovoj Direktivi”;

1.3. u Prilogu 5., stavku 1.1. i Prilogu 1., naziv tablice A „stavak 2.2.4. ovog Pravilnika” znači „točka 1.3.2. Priloga I. ovoj Direktivi”;

1.4. u Prilogu 5., stavku 1.2. i Dodatku 1., naziv tablice B „stavak 2.2.3. ovog Pravilnika” znači „točka 1.3.1. Priloga I. ovoj Direktivi”;

1.5. u Prilogu 5., stavku 2.4.2., „stavak 2.2.4.1.1.” znači „točka 1.3.2.1.1. Priloga I. ovoj Direktivi”;

1.6. u Prilogu 7., stavcima 2.3. i 3.2., „stavak 12.” znači „članak 11. Direktive 70/156/EEZ”;

1.7. u Prilogu 6., stavku 2.5., „stavak 11.1. ovog Pravilnika” znači „točka 2.1. Priloga X. Direktivi 70/156/EEZ”.

”

E/ECE/324	Rev. 1/Dopuna 18/Rev. 3.
E/ECE/TRANS/505

E/ECE/324	Rev. 1/Dopuna 18/Rev 3/Izmjena 1.
E/ECE/TRANS/505

E/ECE/324	Rev. 1/Dopuna 18/Rev. 3/Izmjena 2.
E7ECE/TRANS/505
