31978L0316

DIREKTIVA VIJEĆA

od 21. prosinca 1977.

o usklađivanju zakonodavstava država članica u odnosu na unutarnju opremljenost motornih vozila (označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora)

(78/316/EEZ)

VIJEĆE EUROPSKIH ZAJEDNICA,

uzimajući u obzir Ugovor o osnivanju Europske ekonomske zajednice, a posebno njegov članak 100.,

uzimajući u obzir prijedlog Komisije,

uzimajući u obzir mišljenje Skupštine (1),

uzimajući u obzir mišljenje Gospodarskog i socijalnog odbora (2),

budući da se tehnički zahtjevi koje moraju zadovoljavati motorna vozila prema nacionalnim propisima između ostalog odnose na označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora;

budući da se zahtjevi razlikuju od jedne države članice do druge; budući da je stoga nužno da sve države članice donesu iste zahtjeve bilo povrh ili umjesto svojih postojećih propisa, posebno kako bi se omogućila primjena postupka EEZ homologacije tipa koja je bila predmet Direktive Vijeća 70/156/EEZ od 6. veljače 1970. o usklađivanju zakonodavstava država članica u odnosu na homologaciju tipa motornih vozila i njihovih prikolica (3), kao što je izmijenjena Direktivom 78/315/EEZ (4);

budući da je preporučljivo izraditi nacrt tehničkih zahtjeva tako da imaju isti cilj kao i posao koji se po tom pitanju obavlja u Gospodarskoj komisiji UN-a za Europu te kao određeni tehnički zahtjevi koje donosi Međunarodna organizacija za normizaciju (ISO);

budući da usklađivanje nacionalnog zakonodavstva koje se odnosi na motorna vozila uključuje međusobno priznavanje provjera država članica provedenih u svakoj od njih na temelju zajedničkih zahtjeva,

DONIJELO JE OVU DIREKTIVU:

Članak 1.

U svrhu ove Direktive „vozilo” znači svako motorno vozilo koje je namijenjeno uporabi na cesti, a ima najmanje četiri kotača i najveću konstrukcijsku brzinu veću od 25 km/h, osim vozila koja se kreću po tračnicama, poljoprivrednih traktora i strojeva i vozila za javne radove.

Članak 2.

Nijedna država članica ne smije odbiti dodjeljivanje EEZ homologacije tipa ni nacionalne homologacije tipa vozila iz razloga koji se odnose na označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora, ako oni ispunjavaju zahtjeve utvrđene u prilozima od I. do IV.

Članak 3.

Nijedna država članica ne smije odbiti ili zabraniti prodaju, registraciju, stavljanje u uporabu ni korištenje nekog vozila iz razloga koji se odnose na označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora ako oni ispunjavaju zahtjeve utvrđene u prilozima od I. do IV.

Članak 4.

Sve izmjene koje su potrebne za prilagodbu zahtjeva priloga od I. do V. tehničkom napretku donose se u skladu s postupkom utvrđenim u članku 13. Direktive 70/156/EEZ.

Članak 5.

1.   Države članice donose odredbe potrebne za usklađivanje s ovom Direktivom u roku od 18 mjeseci od njezina priopćenja i o tome odmah obavješćuju Komisiju.

2.   Države članice Komisiji dostavljaju tekst odredaba nacionalnog prava koje donesu u području na koje se odnosi ova Direktiva.

Članak 6.

Ova je Direktiva upućena državama članicama.

(1)  SL C 118, 16.5.1977., str. 33.

(2)  SL C 114, 11.5.1977., str. 10.

(3)  SL L 42, 23.2.1970., str. 1.

(4)  SL L 81, 28.3.1978., str. 1.

POPIS PRILOGA

Prilog I.:

Prilog II.:

Prilog III.:

Prilog IV.:

Prilog V.:

PRILOG I.

PODRUČJE PRIMJENE, DEFINICIJE, ZAHTJEV ZA EEZ HOMOLOGACIJU TIPA, EEZ HOMOLOGACIJA TIPA, ZAHTJEVI

1.   PODRUČJE PRIMJENE

Ova Direktiva se primjenjuje na motorna vozila s obzirom na označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora.

2.   DEFINICIJE

2.2.   Tip vozila

„Tip vozila” znači motorna vozila koja se ne razlikuju s obzirom na unutarnju opremljenost koja može utjecati na označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora.

2.3.   Upravljačka naprava

„Upravljačka naprava” znači naprava kojom se postiže promjena stanja ili djelovanja vozila;

2.4.   Sklopka uključeno/isključeno

„Sklopka uključeno/isključeno” znači naprava kojom se može uključiti ili isključiti napajanje nekog električnog kruga;

2.5.   Izborna sklopka

„Izborna sklopka” znači naprava kojom se napajanje električnom strujom može prespojiti s jednog od dva strujna kruga na drugi bez ikakve mogućnosti isključivanja između dva položaja;

2.6.   Sastavljena izborna sklopka

„Sastavljena izborna sklopka” znači naprava s više funkcija, koja pri prvom uključivanju ili postavljanju u neki položaj djeluje kao sklopka uključeno/isključeno, a u svakom od sljedećih djeluje kao izborna sklopka;

2.7.   Indikator

„Indikator” znači naprava koja daje podatak o radu ili stanju nekog sustava ili dijela sustava kao što je npr. razina neke tekućine;

2.8.   Pokazna svjetiljka

„Pokazna svjetiljka” znači signal koji pokazuje uključivanje nekog uređaja, djelovanje ili pak sumnjivo stanje, neispravnost ili izostanak djelovanja;

2.9.   Simbol

„Simbol” znači crtež koji omogućava prepoznavanje određene upravljačke naprave, pokazne svjetiljke ili indikatora;

2.10.   Glavna sklopka svjetala

„Glavna sklopka svjetala” znači sklopka kojom se uspostavlja ili prekida napajanje električnih krugova glavnih dugih/kratkih svjetala i žarulja u uređajima navedenima u točki 3.11. Priloga I. Direktivi Vijeća 76/756/EEZ od 27. srpnja 1976. o usklađivanju zakonodavstava država članica u odnosu na ugradnju uređaja za osvjetljenje i svjetlosnu signalizaciju na motorna vozila i njihove prikolice (1).

2.11.   Indikator punjenja akumulatora

„Indikator punjenja akumulatora” znači naprava koja pokazuje puni li se akumulator ili ne.

2.12.   Pokazna svjetiljka punjenja akumulatora

„Pokazna svjetiljka punjenja akumulatora” znači signal koji kad je upaljen pokazuje da se akumulator ne puni.

2.13.   Indikator razine goriva

„Indikator razine goriva” znači naprava koja daje podatak o količini goriva u spremniku.

2.14.   Pokazna svjetiljka razine goriva

„Pokazna svjetiljka razine goriva” znači signal koji kad je upaljen pokazuje da je razina goriva blizu ništice ili da vozilo vozi na rezervi goriva.

2.15.   Indikator temperature rashladnog sredstva motora

„Indikator temperature rashladnog sredstva motora” znači naprava koja daje podatak o temperaturi rashladnog sredstva.

2.16.   Pokazna svjetiljka temperature rashladnog sredstva motora

„Pokazna svjetiljka rashladnog sredstva motora” znači signal koji kad je upaljen pokazuje da temperatura rashladnog sredstva prekoračuje uobičajenu radnu temperaturu koju je predvidio proizvođač.

2.17.   Indikator tlaka ulja

„Indikator tlaka ulja” znači naprava koja daje podatak o tlaka ulja u krugu podmazivanja motora.

2.18.   Pokazna svjetiljka tlaka ulja

„Pokazna svjetiljka tlaka ulja” znači signal koji kad je upaljen pokazuje da je tlak ulja u krugu podmazivanja motora ispod uobičajene radne granice koju je predvidio proizvođač.

2.19.   Pokazna svjetiljka sigurnosnog pojasa

„Pokazna svjetiljka sigurnosnog pojasa” znači signal koji kad je upaljen pokazuje da kopča najmanje jednog pojasa na zauzetom sjedalu nije zatvorena.

2.20.   Pokazna svjetiljka zatvorenog strujnog kruga parkirne kočnice

„Pokazna svjetiljka zatvorenog strujnog kruga parkirne kočnice” znači signal koji kad je upaljen pokazuje da nije otpuštena upravljačka naprava parkirne kočnice.

3.   ZAHTJEV ZA EEZ-HOMOLOGACIJU TIPA

3.1.   Zahtjev za homologaciju tipa vozila s obzirom na označivanje upravljačkih naprava, pokaznih svjetiljaka i indikatora mora podnijeti proizvođač vozila ili njegov ovlašteni predstavnik.

Zahtjevu moraju biti priloženi:

3.2.1.   crteži (u tri primjerka) dijelova vozila na koje se primjenjuju zahtjevi ove Direktive i simbola navedenih u točki 5., u prikladnom mjerilu i dovoljno detaljni.

3.3.   Vozilo koje je primjerak tipa vozila koje treba homologirati ili dijelovi vozila koji se smatraju bitnim za provedbu provjera i ispitivanja koja su propisana ovom Direktivom moraju se dostaviti tehničkoj službi odgovornoj za provedbu homologacijskih ispitivanja.

4.   HOMOLOGACIJA TIPA

4.3.   Certifikat prema obrascu koji je prikazan u Prilogu V. prilaže se certifikatu o homologaciji tipa.

5.   ZAHTJEVI

5.1.   Opći zahtjevi

5.1.1.   Upravljačke naprave, pokazne svjetiljke ili indikatori koji se navode u Prilogu II. moraju se označiti simbolima. Simboli moraju biti sukladni s prikazanima u navedenom Prilogu.

5.1.2.   Ako se simboli upotrebljavaju za označivanje upravljačkih naprava i pokaznih svjetiljaka koje se navode u Prilogu III., takvi simboli moraju biti sukladni s prikazanima u tom Prilogu.

5.1.3.   Simboli osim prikazanih u prilozima II. i III. mogu se upotrebljavati u druge svrhe, pod uvjetom da ne postoji opasnost zabune s onima koji su prikazani u prilozima II. i III.

5.1.4.   „Sukladnost” postoji ako postoji proporcionalnost dimenzija simbola.

5.2.   Značajke simbola

5.2.1.   Simboli predviđeni u točki 5.1.1. moraju biti raspoznatljivi sa sjedala vozaču s normalnim vidom.

5.2.2.   Simboli predviđeni u točkama 5.1.1. i 5.1.2. moraju biti na ili blizu upravljačkih naprava, pokaznih svjetiljaka ili indikatora.

5.2.3.   Simboli se moraju jasno isticati u odnosu na pozadinu, kao sjajno u odnosu na tamnu pozadinu ili tamno u odnosu na sjajnu pozadinu.

5.2.4.   Boje koje upotrebljavaju za pokazne svjetiljke moraju biti one koje su predviđene u Prilogu II.

(1)  SL L 262, 27.9.1976., str. 1.

PRILOG II.

UPRAVLJAČKE NAPRAVE, POKAZNE SVJETILJKE I INDIKATORI ČIJE JE OZNAČIVANJE OBVEZATNO KAD SU UGRAĐENI I SIMBOLI KOJI SE UPOTREBLJAVAJU U TU SVRHU

Napomene:

Slika 1.

Glavna sklopka svjetala i pokazna svjetiljka zatvorenog strujnog kruga  (1) ili spojena izborna sklopka uključeno/isključeno za svjetla

Slika 2.

Upravljačka naprava glavnog dugog svjetla, ako je odvojena (d), i pokazna svjetiljka zatvorenog strujnog kruga

Slika 3.

Upravljačka naprava glavnog kratkog svjetla, ako je odvojena (d), i pokazna svjetiljka zatvorenog strujnog kruga

Slika 4.

Upravljačka naprava prednjeg svjetla za maglu i pokazna svjetiljka zatvorenog strujnog kruga

Slika 5.

Odvojena upravljačka naprava svjetla za vožnju unatrag (ako je ugrađena) i pokazna svjetiljka zatvorenog strujnog kruga

Slika 6.

Upravljačka naprava i radna pokazna svjetiljka (b) za pokazivač smjera

Slika 7.

Upravljačka naprava i pokazna svjetiljka zatvorenog strujnog kruga za upozorni signal opasnosti

Slika 8.

Pokazna svjetiljka kočnog svjetla

Ako je ugrađena, njezinu funkciju može obavljati pokazna svjetiljka neispravnog rada sustava kočenja koja je prikazana na slici 28.

Slika 9.

Upravljačke naprave za pozicijska (bočna) svjetla, ako su odvojene (d), i pokazna svjetiljka zatvorenog strujnog kruga za pozicijska (bočna) svjetla

Slika 10.

Upravljačka naprava stražnjeg (stražnjih) svjetla (svjetala) za maglu i pokazna svjetiljka zatvorenog strujnog kruga

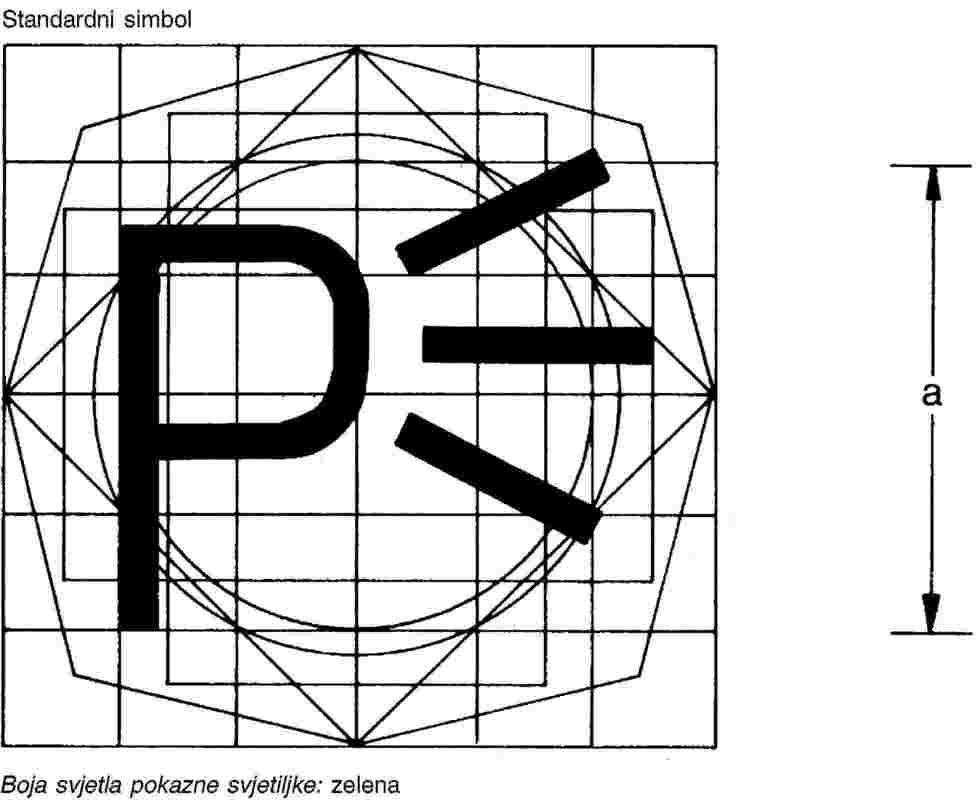

Slika 11.

Upravljačka naprava parkirnog (parkirnih) svjetla (svjetala), ako je odvojena (d), i pokazna svjetiljka zatvorenog strujnog kruga

Slika 12.

Upravljačka naprava brisača vjetrobranskog stakla

Slika 13.

Upravljačka naprava za pranje vjetrobranskog stakla

Slika 14.

Povezana upravljačka naprava brisača i uređaja za pranje vjetrobranskog stakla

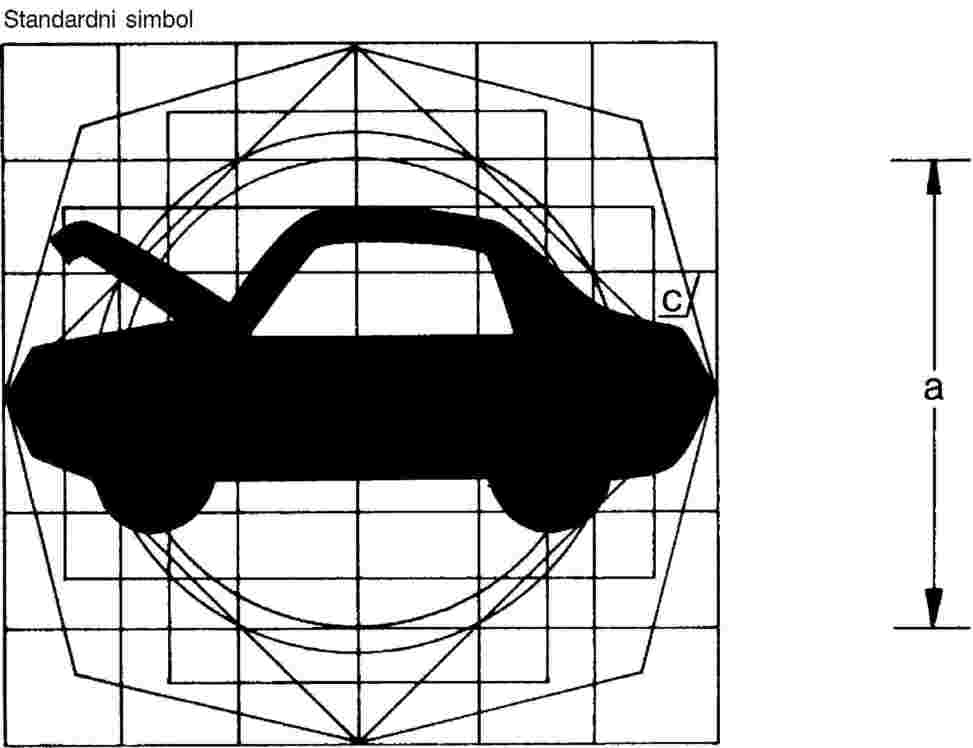

Slika 15.

Upravljačka naprava uređaja za otvaranje prednjeg poklopca  (2)

Slika 16.

Upravljačka naprava ventilatora (topli zrak/hladni zrak)

Slika 17.

Upravljačka naprava za odmrzavanje i odmagljivanje, ako je odvojena, i pokazna svjetiljka

Slika 18.

Upravljačka naprava za odmrzavanje i odmagljivanje stražnjeg stakla, ako je odvojena, i pokazna svjetiljka

Slika 19.

Upravljačka naprava za uređaj za pokretanje hladnog motora

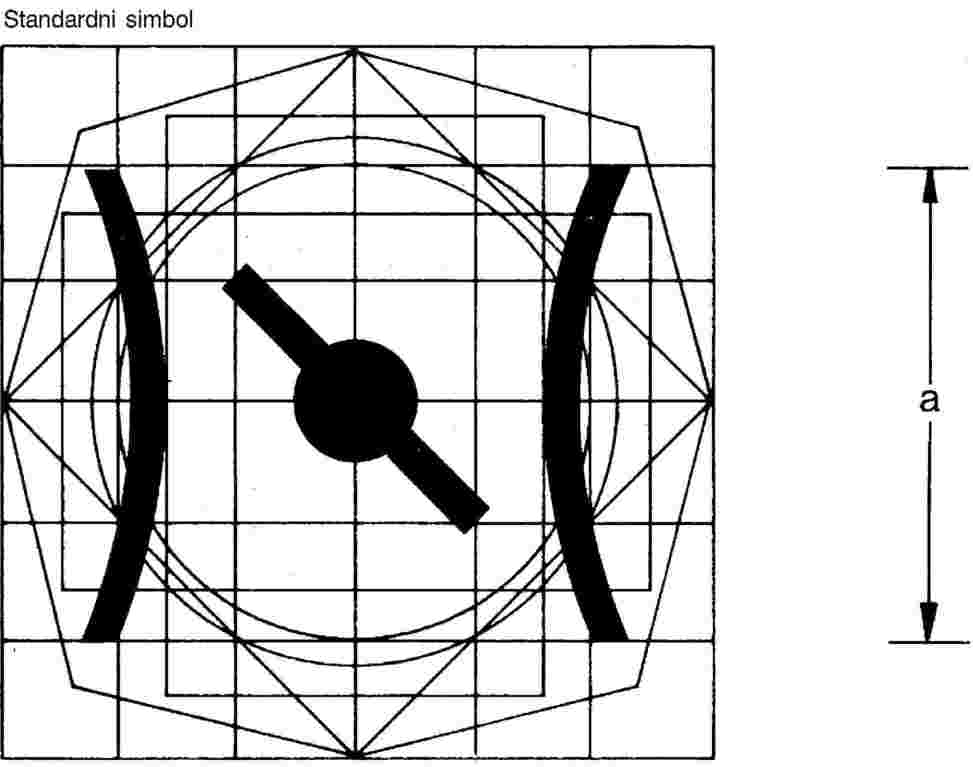

Slika 20.

Ručna upravljačka naprava za snagu

Slika 21.

Indikator i pokazna svjetiljka razine goriva

Slika 22.

Indikator i pokazna svjetiljka punjenja akumulatora

Slika 23.

Upravljačka naprava za isključivanje (dizelskog) motora, ako je ugrađena na ploči sa instrumentima

Slika 24.

Indikator i pokazna svjetiljka temperature rashladnog sredstva motora

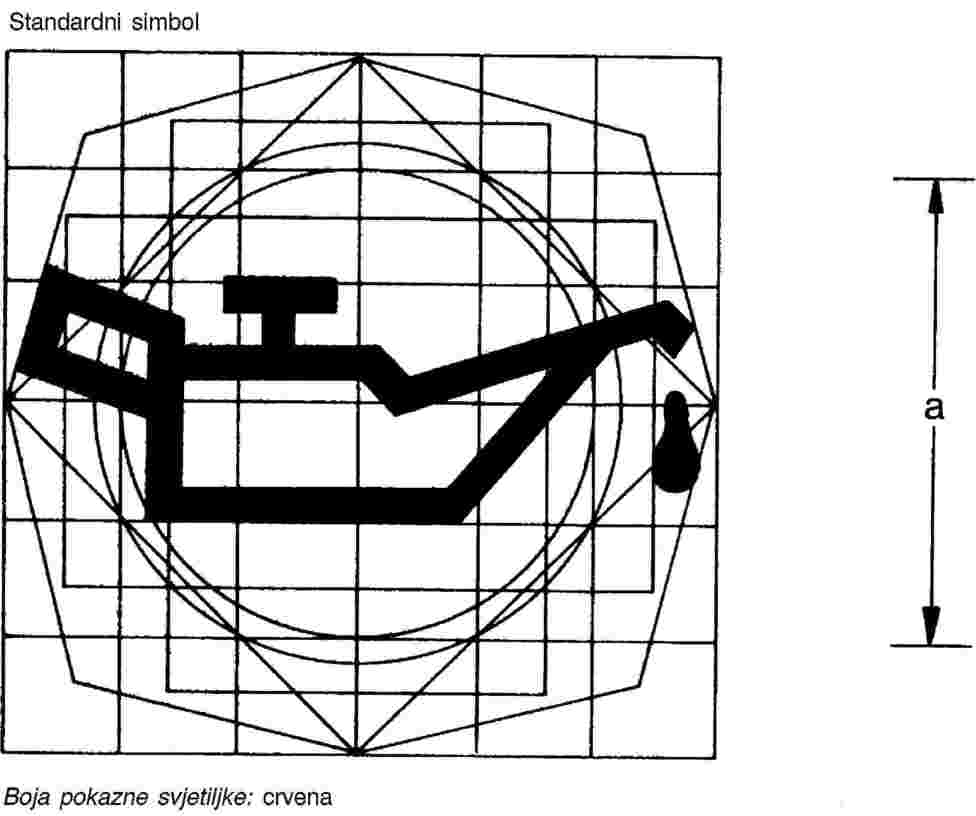

Slika 25.

Indikator i pokazna svjetiljka tlaka ulja

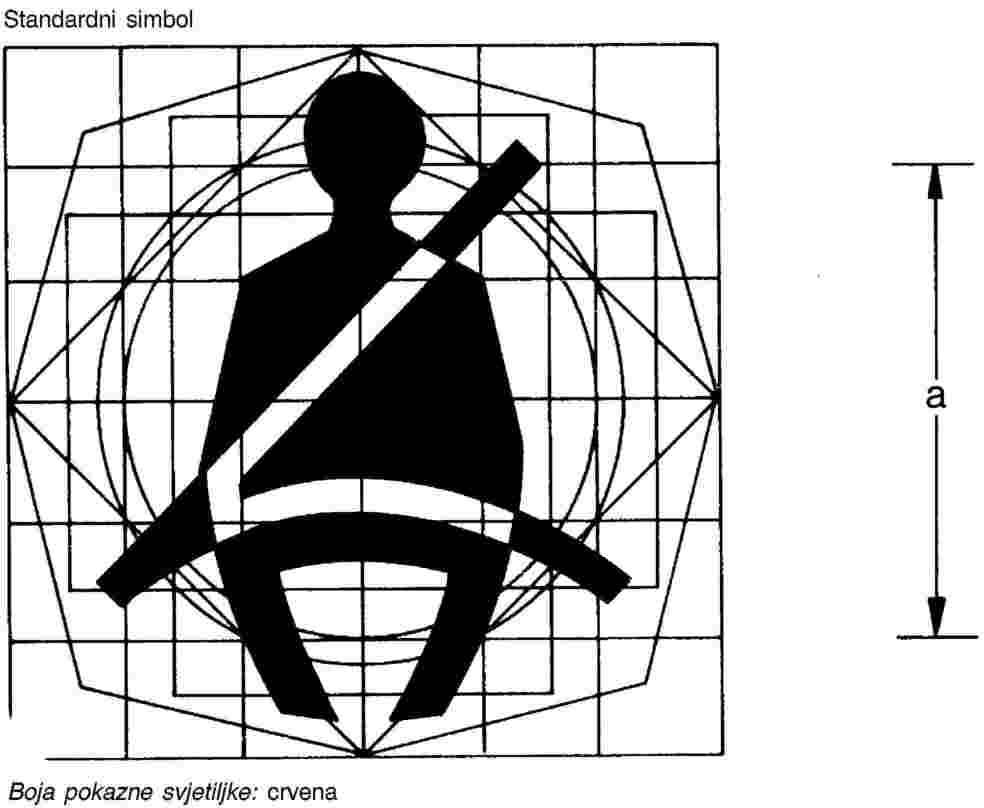

Slika 26.

Pokazna svjetiljka sigurnosnog pojasa

Slika 27.

Ručna upravljačka naprava za uređaj za čišćenje glavnog svjetla

Slika 28.

Pokazna svjetiljka neispravnog rada sustava kočenja

Slika 29.

Pokazna svjetiljka zatvorenog strujnog kruga parkirne kočnice

(1)  Ova pokazna svjetiljka ne smije služiti kao pokazna svjetiljka za pozicijska (bočna) svjetla.

(2)  Ako proizvođač vozila želi, točka 5.1.1 Priloga I. ne primjenjuje se kad ova upravljačka naprava nije u vidnom polju vozača gledano iz uobičajenog položaja u vožnji.

PRILOG III.

UPRAVLJAČKE NAPRAVE, POKAZNE SVJETILJKE I INDIKATORI ČIJE OZNAČIVANJE NIJE OBVEZATNO KAD SU UGRAĐENI I SIMBOLI KOJI SE MORAJU UPOTREBLJAVATI AKO SE OZNAČUJU

Napomena

Vidjeti napomenu (c) u Prilogu II.

Slika 1.

Upravljačka naprava za otpuštanje poklopca stražnjeg prtljažnika

Slika 2.

Upravljačka naprava za zvučno-upozorni uređaj

PRILOG IV.

KONSTRUKCIJA OSNOVNOG UZORKA ZA SIMBOLE KOJI SU PRIKAZANI U PRILOZIMA II. I III.

Osnovni uzorak

Osnovni uzorak sastoji se od:

Osnovni uzorak postavlja se na mrežu čija je donja osnovica veličine 12,5 mm i poklapa se s osnovnim kvadratom (1).

PRILOG V.

Vidi Direktivu Komisije (EZ) 93/91/EEZ (SL L 284, 19.11.1993., str. 25.).
