►B

DIRECTIVE 2001/85/CE DU PARLEMENT EUROPÉEN ET DU CONSEIL

du 20 novembre 2001

concernant des dispositions particulières applicables aux véhicules destinés au transport des passagers et comportant, outre le siège du conducteur, plus de huit places assises, et modifiant les directives 70/156/CEE et 97/27/CE

(JO L 042, 13.2.2002, p.1)

Journal officiel

  No

page

date

►M1

DIRECTIVE 2006/96/CE DU CONSEIL du 20 novembre 2006

  L 363

81

20.12.2006

►M2

DIRECTIVE 2013/15/UE DU CONSEIL du 13 mai 2013

  L 158

172

10.6.2013

►C1

Rectificatif, JO L 125 du 21.5.2003, p. 14  (2001/85)

1.1.

La présente directive s'applique à tous les véhicules à un seul niveau ou à impériale, rigides ou articulés, des catégories M2 et M3 définies à l'annexe II, partie A de la directive 70/156/CEE du Conseil.

1.2.

Toutefois, la présente directive ne s'applique pas aux véhicules suivants:

1.3.

Les exigences de la présente directive ne s'appliquent aux véhicules suivants que dans la mesure où elles sont compatibles avec l'utilisation et la fonction prévues pour les véhicules:

2.1.

«véhicule», tout véhicule des catégories M2 ou M3 définies à l'annexe II, partie A, de la directive 70/156/CEE;

2.2.

Définition du (des) type(s):

2.3.

«réception d'un véhicule ou d'une entité technique», la réception d'un type de véhicule ou de carrosserie tel que défini au point 2.2 de la présente annexe en ce qui concerne les caractéristiques de construction spécifiées dans la présente directive;

2.4.

«superstructure», la partie de la carrosserie qui contribue à la résistance du véhicule en cas de retournement lors d'un accident;

2.5.

«porte de service», une porte destinée à être utilisée par les passagers dans des conditions normales d'utilisation, le conducteur étant assis;

2.6.

«porte double», une porte offrant deux ou l'équivalent de deux passages d'accès;

2.7.

«porte coulissante», une porte s'ouvrant ou se fermant uniquement par glissement sur un ou plusieurs rails rectilignes ou presque rectilignes;

2.8.

«porte de secours», une porte destinée à n'être utilisée par les passagers comme issue que dans des circonstances exceptionnelles, notamment en cas de danger;

2.9.

«fenêtre de secours», une fenêtre, vitrée ou non, destinée à n'être utilisée comme issue qu'en cas de danger;

2.10.

«fenêtre double ou multiple», une fenêtre de secours qui, lorsqu'elle est divisée en deux ou plusieurs parties par une(des) verticale(s) ou un(des) plan(s) vertical(verticaux) imaginaire(s), présente deux ou plusieurs parties dont chacune satisfait aux exigences en matière de dimensions et d'accès applicables aux fenêtres de secours normales;

2.11.

«trappe d'évacuation», une ouverture dans le toit ou le plancher destinée à n'être utilisée par les passagers comme issue de secours qu'en cas de danger;

2.12.

«issue de secours», une porte de secours, une fenêtre de secours ou une trappe d'évacuation;

2.13.

«issue», une porte de service, un escalier intérieur, un demi-escalier ou une issue de secours;

2.14.

«plancher», la partie de la carrosserie dont la surface supérieure porte les passagers debout, les pieds des passagers assis, du conducteur et de tout membre d'équipage et peut porter les attaches des sièges;

2.15.

«couloir», l'espace permettant aux passagers d'atteindre à partir de n'importe quel siège ou rangée de sièges n'importe quel autre siège ou rangée de sièges, tout passage desservant une porte de service ou un escalier intérieur, ou tout espace réservé aux passagers debout, à l'exclusion:

2.16.

«espace desservant une porte», l'espace s'étendant vers l'intérieur du véhicule à partir de la porte de service jusqu'au bord extérieur de la marche supérieure (bord du couloir), jusqu'à l'escalier intérieur ou jusqu'au demi-escalier. Si la porte est dépourvue de marche, l'espace à prendre en considération comme espace desservant une porte est celui qui est mesuré conformément au point 7.7.1 jusqu'à une distance de 300 mm depuis la position de départ de la face intérieure du double panneau;

2.17.

«compartiment du conducteur», l'espace réservé exclusivement au conducteur, sauf en cas d'urgence, et comprenant le siège du conducteur, le volant, les commandes, les instruments et autres dispositifs nécessaires à la conduite du véhicule;

2.18.

«masse du véhicule en ordre de marche», la masse définie au point 2.5 de l'annexe I de la directive 97/27/CE;

2.19.

«masse en charge maximale techniquement admissible (M)», la masse définie au point 2.6 de l'annexe I de la directive 97/27/CE;

2.20.

«passager», une personne autre que le conducteur ou qu'un membre de l'équipage;

2.21.

«passagers à mobilité réduite», toutes les personnes ayant des difficultés pour utiliser les transports publics, telles que, par exemple, personnes handicapées (y compris les personnes souffrant de handicaps sensoriels et intellectuels et les personnes en fauteuil roulant), personnes handicapées des membres, personnes de petite taille, personnes transportant des bagages lourds, personnes âgées, femmes enceintes, personnes ayant un caddie et personnes avec enfants (y compris enfants en poussette);

2.22.

«utilisateur de fauteuil roulant», une personne qui, en raison d'une infirmité ou d'un handicap, se déplace en fauteuil roulant;

2.23.

«membre d'équipage», une personne chargée de seconder le conducteur ou de remplir les fonctions d'hôtesse ou de steward;

2.24.

«habitacle» l'espace réservé aux passagers, à l'exclusion de tout espace occupé par des installations fixes, telles qu'un bar, une cuisinette, des toilettes ou des compartiments à bagages ou à fournitures;

2.25.

«porte de service commandée» une porte de service dont le fonctionnement est assuré par une source d'énergie autre que la force musculaire et dont l'ouverture et la fermeture, si elles ne sont pas automatiques, sont commandées à distance par le conducteur ou par un membre d'équipage;

2.26.

«porte de service automatique» une porte de service commandée ne pouvant être ouverte (abstraction faite des commandes de secours) qu'après qu'une commande, préalablement branchée par le conducteur, a été actionnée par un passager, et qui se referme automatiquement;

2.27.

«dispositif de blocage du démarrage», un dispositif empêchant la mise en route du véhicule;

2.28.

«porte de service actionnée par le conducteur», une porte de service dont la fermeture et l'ouverture sont normalement commandée par le conducteur;

2.29.

«siège réservé», un siège plus spacieux destiné aux passagers à mobilité réduite et signalé comme tel;

2.30.

«dispositif d'embarquement», un dispositif, tel qu'un élévateur ou une rampe, visant à faciliter l'accès des fauteuils roulants à un véhicule;

2.31.

«système d'agenouillement», un système qui permet d'abaisser et de relever totalement ou partiellement la caisse d'un véhicule par rapport à sa position normale de marche;

2.32.

«élévateur», un dispositif ou un système équipé d'une plate-forme qui peut être élevée ou abaissée pour permettre aux passagers d'accéder au plancher du compartiment des passagers à partir du sol ou du quai, et inversement;

2.33.

«rampe», un dispositif permettant de passer du plancher du compartiment des passagers au sol ou au quai et inversement;

2.34.

«rampe portative», une rampe qui peut être détachée de la structure du véhicule et être installée par le conducteur ou un membre de l'équipage;

2.35.

«siège amovible», un siège qui peut facilement être enlevé du véhicule;

2.36.

«avant» et «arrière», l'avant ou l'arrière du véhicule en fonction du sens normal de la marche; les termes «avant», «extrémité avant», «arrière» et «extrémité arrière» etc. sont à interpréter en conséquence;

2.37.

«escalier intérieur», un escalier qui permet la communication entre le premier niveau et l'impériale;

2.38.

«compartiment séparé», un emplacement dans le véhicule qui peut être occupé par les passagers ou l'équipage lorsque le véhicule est utilisé, et qui est séparé de tout autre emplacement destiné aux passagers ou à l'équipage, sauf si une cloison permet de voir dans le compartiment suivant, et qui est relié par un couloir sans porte;

2.39.

«demi-escalier», un escalier qui, de l'impériale, débouche sur une issue de secours.

3.1.

La demande de réception CE d'un type de véhicule, d'une entité technique ou d'un véhicule dont la carrosserie a déjà été réceptionnée en tant qu'entité technique conformément à l'article 3, paragraphe 4, de la directive 70/156/CEE, en ce qui concerne les dispositions particulières applicables aux véhicules destinés au transport de passagers et comportant, outre le siège du conducteur, plus de huit places assises, doit être déposée par leur constructeur respectif.

3.2.

Lorsque la demande de réception CE concerne un véhicule résultant de l'assemblage d'un châssis et d'une carrosserie ayant obtenu la réception CE, le terme constructeur désigne l'assembleur.

3.3.

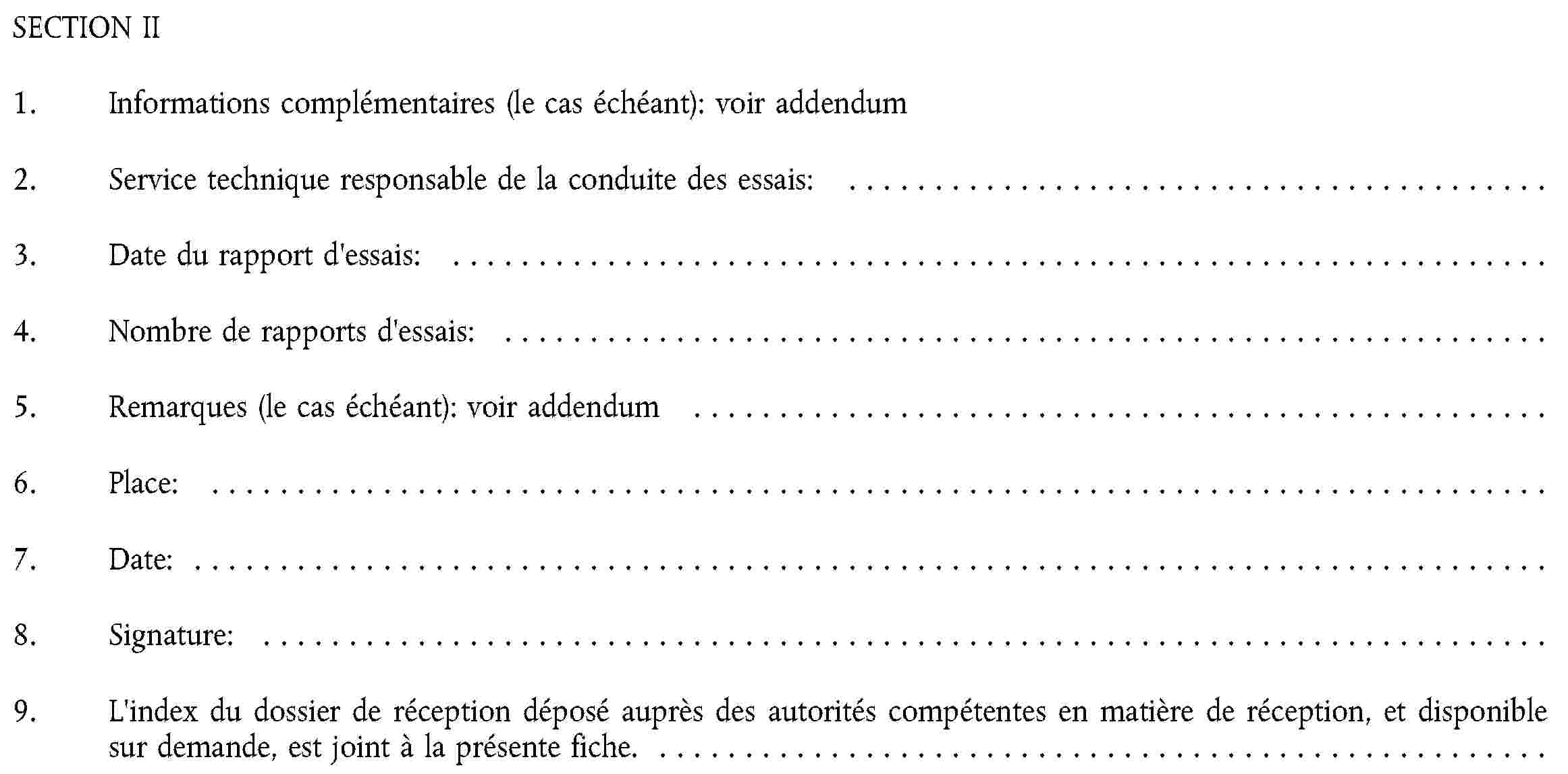

Un modèle de certificat de réception CE figure à l'annexe II, appendice 1:

3.4.

Un véhicule ou une carrosserie représentatif du type à réceptionner et pourvu des équipements particuliers en cause doit être déposé au service technique responsable des essais de réception.

4.1.

Si les exigences applicables sont satisfaites, la réception CE est accordée conformément à l'article 4, paragraphe 3, de la directive 70/156/CEE.

4.2.

Un modèle de certificat de réception CE figure à l'annexe II, appendice 2:

4.3.

Un numéro de réception conforme au modèle de l'annexe VII de la directive 70/156/CEE est attribué à chaque type de véhicule ou de carrosserie réceptionné. Le même État membre n'attribue pas un même numéro à plusieurs types de véhicule ou de carrosserie.

4.4.

5.1.

En cas de modification d'un type de véhicule ou d'un type de carrosserie en particulier réceptionné conformément à la présente directive, les dispositions de l'article 5 de la directive 70/156/CEE s'appliquent.

6.1.

Les mesures relatives à la conformité de la production sont prises conformément aux dispositions de l'article 10 de la directive 70/156/CEE.

7.1.1.

Sauf indication contraire, toutes les mesures sont effectuées lorsque le véhicule est à sa masse en ordre de marche et se trouve sur une surface plane et horizontale, dans les conditions normales de circulation. Si le véhicule est muni d'un dispositif d'agenouillement, celui-ci est placé de telle sorte que le véhicule se trouve à la hauteur normale de circulation. En cas de réception d'une carrosserie en tant qu'entité technique, la position de la carrosserie par rapport à la surface plane et horizontale est précisée par le constructeur.

7.1.2.

Lorsque la présente directive exige qu'une surface du véhicule soit horizontale ou présente une inclinaison déterminée lorsque le véhicule est à sa masse en ordre de marche, dans le cas d'un véhicule équipé d'une suspension mécanique, la surface en question peut ne pas être horizontale ou présenter une inclinaison plus importante lorsque le véhicule est à sa masse en ordre de marche, pour autant que cette exigence soit remplie lorsque le véhicule est dans la situation de charge précisée par le constructeur. Si le véhicule est muni d'un dispositif d'agenouillement, ce dernier n'est pas utilisé.

7.2.1.

Pour calculer la superficie totale S0 disponible pour les passagers, on déduit de la superficie totale de plancher du véhicule:

7.2.2.

Pour calculer la superficie S1 disponible pour les passagers debout, on déduit de S0:

7.2.3.

Tout véhicule comporte un nombre (P) de places assises, autres que des strapontins, conformes aux prescriptions du point 7.7.8. Si le véhicule appartient à la classe I, II ou A, le nombre de places assises à chaque niveau est au moins égal au nombre de mètres carrés de plancher disponible, à ce niveau, pour les passagers et l'équipage (le cas échéant), arrondi à l'entier inférieur le plus proche. Dans le cas des véhicules de la classe I, à l'exclusion de l'impériale, ce nombre peut être réduit de 10 %.

7.2.4.

Dans le cas d'un véhicule dont le nombre de places assises peut être modifié, la surface disponible pour les passagers debout (S1) est déterminée et les dispositions du point 7.3 sont applicables, le cas échéant, pour chacune des configurations suivantes:

7.3.1.

Sont indiqués sur le véhicule, à un endroit clairement visible situé à proximité de la porte avant, en lettres ou pictogrammes d'au moins 15 mm de hauteur et en chiffres d'au moins 25 mm de hauteur:

7.3.2.

Dans le cas d'un véhicule conçu de manière à pouvoir modifier le nombre de places assises, l'espace disponible pour les passagers debout et/ou le nombre de passagers en fauteuil roulant transportés, le point 7.3.1 s'applique au nombre maximal de places assises et au nombre correspondant de fauteuils roulants et de passagers debout, selon le cas, correspondant à chaque configuration.

7.3.3.

Un emplacement est prévu à l'intérieur du compartiment du conducteur, à un endroit clairement visible par celui-ci, pour l'inscription, en lettres ou pictogrammes d'au moins 10 mm de hauteur et en chiffres d'au moins 12 mm de hauteur:

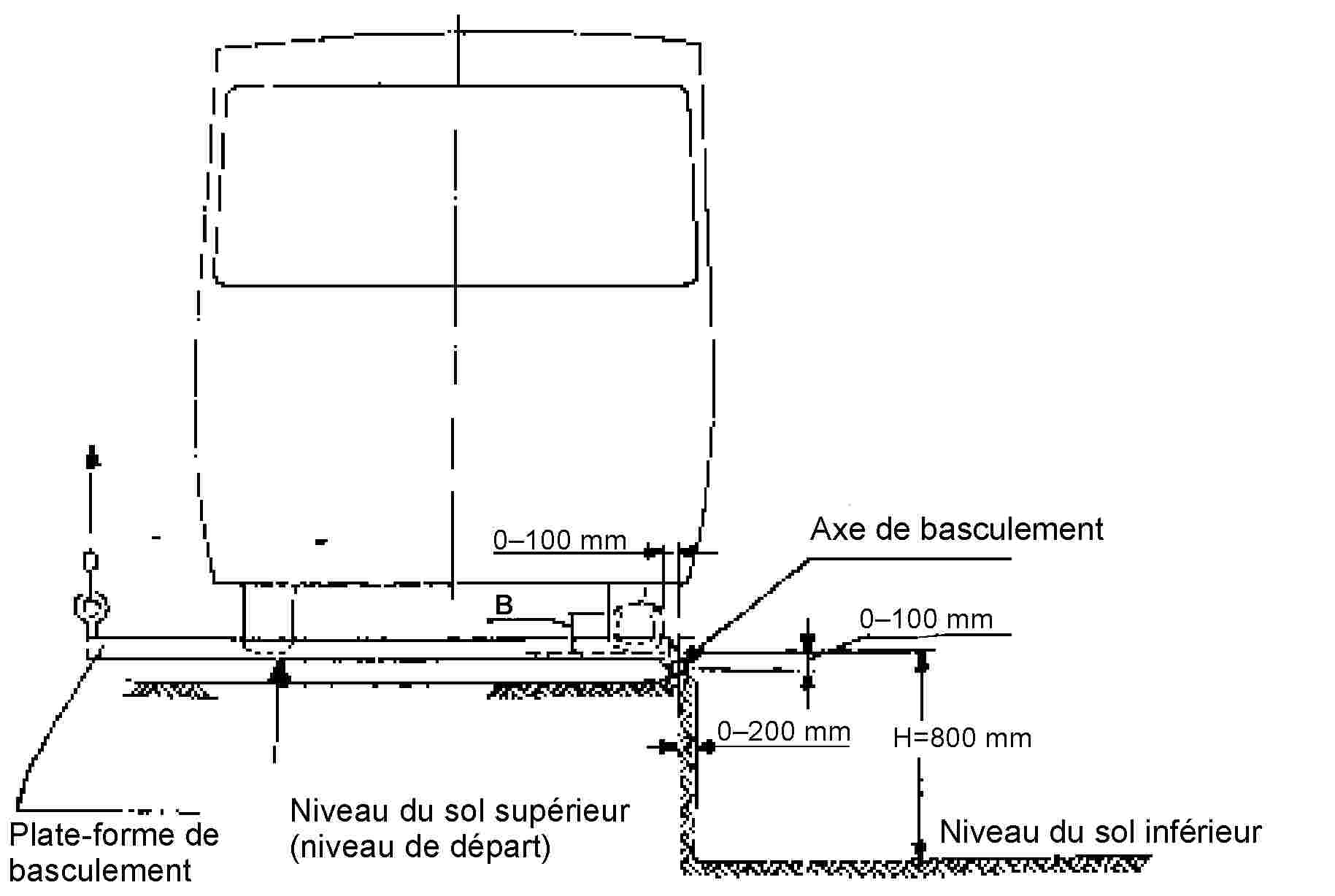

7.4.1.

La stabilité du véhicule doit être telle qu'il ne se retourne pas lorsque la surface sur laquelle il se trouve est inclinée alternativement de chaque côté à un angle de 28 degrés par rapport à l'horizontale.

7.4.2.

Aux fins de l'essai visé au point précédent, le véhicule se trouve à sa masse en ordre de marche, conformément au point 2.18, et est chargé:

7.4.3.

La hauteur de toute cale utilisée pour empêcher une roue du véhicule de glisser latéralement sur le banc d'essai ne doit pas dépasser les deux tiers de la distance entre la surface sur laquelle se trouve le véhicule avant de pencher, et la partie de la jante de la roue en question la plus proche de cette surface lorsque le véhicule est chargé conformément au point 7.4.2.

7.4.4.

Au cours de l'essai, les parties du véhicule non destinées à entrer en contact en marche normale doivent rester séparées, et aucune partie ne doit être endommagée ou déplacée.

7.4.5.

En variante, on peut avoir recours au calcul pour démontrer que le véhicule ne se retournera pas dans les conditions décrites aux points 7.4.1 et 7.4.2. La méthode de calcul doit tenir compte des paramètres suivants:

7.5.1.1.

Aucune matière insonorisante inflammable ni aucune matière susceptible de s'imprégner de carburant, de lubrifiant ou d'une autre substance combustible ne peut être utilisée dans le compartiment moteur sans avoir été recouverte d'une feuille imperméabilisante.

7.5.1.2.

Il importe d'éviter dans la mesure du possible, par un agencement adéquat du compartiment moteur, ou par des orifices de drainage, l'accumulation de carburant, de lubrifiant ou de toute autre substance combustible à un endroit quelconque du compartiment moteur.

7.5.1.3.

Une cloison en matériau thermorésistant doit être placée entre le compartiment moteur ou toute autre source de chaleur (telle qu'un dispositif conçu pour absorber l'énergie libérée lorsque le véhicule descend une longue pente, par ex. un ralentisseur, ou un dispositif destiné au chauffage de l'habitacle, à l'exception des dispositifs fonctionnant par circulation d'eau chaude) et le reste du véhicule. Toutes les fixations, joints d'étanchéité, etc. utilisés pour cette cloison doivent être ignifuges.

7.5.1.4.

Un dispositif de chauffage utilisant une source de chaleur autre que l'eau chaude peut être installé dans le compartiment des passagers à condition qu'il soit enveloppé d'un matériau conçu pour résister aux températures produites par le dispositif en question, qu'il n'émette aucune fumée toxique et qu'il soit placé de manière qu'aucun passager ne puisse entrer en contact avec une surface chaude.

7.5.2.1.

Tous les câbles doivent être convenablement isolés et doivent, ainsi que les équipements électriques, pouvoir résister aux conditions de température et d'humidité auxquelles ils sont exposés. Dans le compartiment moteur, il convient de prêter une attention particulière à leur capacité à résister à la température ambiante et aux effets de tous les contaminants probables.

7.5.2.2.

Aucun câble utilisé dans un circuit électrique ne peut transporter un courant supérieur à celui autorisé pour le type de câble en question, compte tenu de son mode d'installation et de la température ambiante maximale.

7.5.2.3.

Tout circuit électrique alimentant d'autres éléments que le démarreur, le circuit d'allumage (allumage commandé), les bougies, le coupe-circuit, le circuit de charge et la liaison à la terre de la batterie doit être équipé d'un fusible ou d'un coupe-circuit. Ces circuits peuvent cependant être protégés par un fusible ou un coupe-circuit commun, à condition que son calibre ne soit pas supérieur à 16 A.

7.5.2.4.

Tous les câbles doivent être bien protégés et fixés solidement, de façon qu'ils ne puissent être endommagés par coupure, abrasion ou frottement.

7.5.2.5.

Lorsque la tension est supérieure à 100 volts RMS (valeur moyenne quadratique) dans un ou plusieurs circuits électriques d'un véhicule, un sectionneur manuel apte à déconnecter tous les circuits de ce type du réseau principal d'alimentation électrique doit être raccordé à chaque pôle de ladite alimentation non raccordé à la terre, et doit être installé en un point facilement accessible par le conducteur, à condition qu'un tel sectionneur ne puisse couper un circuit électrique alimentant les feux extérieurs obligatoires du véhicule. Le présent point ne s'applique pas aux circuits d'allumage à haute tension ni aux circuits enclos dans un dispositif particulier du véhicule.

7.5.2.6.

Tous les câbles électriques doivent être placés de manière qu'aucune partie ne puisse entrer en contact avec une conduite de carburant ou une partie quelconque du système d'échappement, ni être exposée à une chaleur excessive, sauf si une isolation spéciale appropriée est installée, ainsi qu'un dispositif de protection tel qu'une soupape d'échappement électromagnétique.

7.5.3.1.

Toutes les batteries doivent être convenablement protégées et facilement accessibles.

7.5.3.2.

Le compartiment de la batterie doit être séparé du compartiment des passagers et de celui du conducteur, et ventilé par de l'air extérieur.

7.5.3.3.

Les bornes de la batterie doivent être protégées contre le risque de court-circuit.

7.5.4.1.

Des emplacements doivent être prévus pour installer un ou plusieurs extincteurs, dont un à proximité du siège du conducteur. Ces emplacements doivent être, dans les véhicules des classes A et B, d'au moins 8 dm3 et, dans les véhicules des classes I, II et III, d'au moins 15 dm3.

7.5.4.2.

Des emplacements doivent être prévus pour installer une ou plusieurs trousses de premiers secours. Ces emplacements doivent être d'au moins 7 dm3 et leur dimension minimale, d'au moins 80 mm.

7.5.4.3.

Les extincteurs et les trousses de premiers secours peuvent être protégés contre le vol ou le vandalisme (par ex. dans une armoire ou derrière une vitre cassable) à condition que l'emplacement de ces rangements soit clairement indiqué et que leur contenu puisse être facilement extrait en cas d'urgence.

7.6.1.1.

7.6.1.2.

Le nombre minimal de portes de service dans chaque section rigide d'un véhicule articulé est de un, sauf dans le cas de la section avant d'un véhicule articulé de la classe I, où il est de deux.

7.6.1.3.

Aux fins de la présente exigence, les portes de services équipées de système de commande ne sont pas considérées comme des portes de secours, à moins qu'elles puissent être facilement ouvertes manuellement, une fois la commande visée au point 7.6.5.1 actionnée si nécessaire.

7.6.1.4.

Les trappes d'évacuation ne peuvent compter que pour un seul des nombres d'issues de secours mentionnés ci-dessus.

7.6.1.5.

Chaque section rigide d'un véhicule articulé est considérée comme un véhicule séparé aux fins de la détermination du nombre minimal ainsi que de l'emplacement des issues, sauf pour le point 7.6.2.4. Les compartiments des toilettes et de cuisine ne sont pas considérés comme des compartiments séparés aux fins de la détermination du nombre d'issues de secours. Un nombre de passagers est fixé pour chaque section rigide.

7.6.1.6.

Une double porte de service compte pour deux portes, et une fenêtre double ou multiple pour deux fenêtres de secours.

7.6.1.7.

Si le compartiment du conducteur ne donne pas accès au compartiment des passagers par un couloir conforme aux conditions définies au point 7.7.5.1.1, les conditions suivantes doivent être remplies:

7.6.1.8.

Si le compartiment du conducteur et les sièges adjacents à celui-ci sont accessibles depuis le compartiment principal des passagers par un couloir remplissant une des conditions décrites au point 7.7.5.1.1, une issue vers l'extérieur n'est pas requise dans le compartiment du conducteur.

7.6.1.9.

Si une porte pour le conducteur ou une autre issue hors du compartiment existe dans la situation décrite au point 7.6.1.8, elle ne peut être comptabilisée comme issue pour les passagers qu'à la condition:

7.6.1.10.

Les points 7.6.1.8 et 7.6.1.9 n'excluent pas l'existence d'une porte ou d'une autre barrière entre le siège du conducteur et le compartiment des passagers, à condition que cette barrière puisse être ouverte rapidement par le conducteur en cas d'urgence. Dans le cas d'un compartiment protégé par une telle barrière, la porte du conducteur, si elle existe, n'est pas comptabilisée comme une issue pour les passagers.

7.6.1.11.

7.6.2.1.

La (ou les) porte(s) de service est (sont) située(s) sur le côté du véhicule le plus proche du bord de la chaussée correspondant au sens de circulation dans le pays où le véhicule doit recevoir une licence d'exploitation, et au moins une est située dans la moitié avant du véhicule. Cette disposition n'exclut pas l'existence d'une porte à la face arrière du véhicule, destinée aux passagers en fauteuil roulant.

7.6.2.2.

Deux de portes visées au point 7.6.1.1 sont séparées de manière que la distance entre les plans verticaux transversaux passant en leur centre ne soit pas inférieure à 40 % de la longueur totale du compartiment des passagers. Si l'une de ces deux portes fait partie d'une porte double, cette distance est mesurée entre les deux portes les plus éloignées l'une de l'autre.

7.6.2.3.

Les issues sont placées de manière que leur nombre soit à peu près le même des deux côtés du véhicule.

7.6.2.4.

Au moins une issue de secours se trouve soit à la face arrière ou à la face avant du véhicule. Pour les véhicules de la classe I et pour les véhicules dont la partie arrière est séparée en permanence de l'habitacle, cette exigence est réputée satisfaite lorsqu'une trappe d'évacuation est installée.

7.6.2.5.

Les issues ménagées du même côté du véhicule doivent être espacées de manière appropriée sur toute la longueur du véhicule.

7.6.2.6.

Une porte peut être pratiquée à la face arrière du véhicule, à condition qu'il ne s'agisse pas d'une porte de service.

7.6.2.7.

Les trappes d'évacuation, s'il en existe, sont placées de la manière suivante: s'il n'existe qu'une seule trappe, elle doit être située dans le tiers central du véhicule; s'il en existe deux, elles doivent être séparées par une distance minimale de 2 m mesurée entre les bords les plus proches et suivant une ligne parallèle à l'axe longitudinal du véhicule.

7.6.3.1.

7.6.3.2.

Les véhicules d'une capacité ne dépassant pas 22 passagers peuvent être conformes soit aux prescriptions du point 7.6.3.1, soit à celles de l'annexe 6, point 1.1.

7.6.4.1.

Toute porte de service doit pouvoir être ouverte facilement de l'intérieur et de l'extérieur du véhicule en stationnement (mais pas nécessairement lorsque le véhicule est en marche). Toutefois, cette prescription ne doit pas être interprétée comme excluant la possibilité de verrouiller la porte de l'extérieur, si elle peut dans tous les cas être ouverte de l'intérieur.

7.6.4.2.

Toute commande ou dispositif d'ouverture d'une porte de service depuis l'extérieur du véhicule doit se trouver entre 1 000 mm et 1 500 mm du sol et à maximum 500 mm de la porte. Pour les véhicules des classes I, II et III, toute commande ou dispositif d'ouverture d'une porte de service depuis l'intérieur du véhicule doit se trouver entre 1 000 mm et 1 500 mm de la surface supérieure du plancher ou de la marche la plus proche de cette commande et à maximum 500 mm de la porte. Cette exigence ne s'applique pas aux commandes situées dans la zone du conducteur.

7.6.4.3.

Toute porte de service simple à ouverture manuelle montée sur gonds ou sur pivots doit être installée de manière que, lorsque la porte ouverte entre en contact avec un objet fixe alors que le véhicule est en mouvement, elle tende à se refermer.

7.6.4.4.

Si une porte de service à ouverture manuelle est pourvue d'une serrure à fermeture par claquement de la porte, cette serrure doit être du type à deux positions de verrouillage.

7.6.4.5.

La face intérieure d'une porte de service ne doit comporter aucun dispositif destiné à couvrir les marches intérieures lorsque la porte est fermée. Cette prescription n'exclut pas la présence dans cet espace, lorsque la porte est fermée, du mécanisme d'entraînement de la porte, ni d'autres éléments fixés à la face intérieure de la porte qui ne constituent pas un prolongement du plancher du véhicule sur lequel des passagers peuvent se tenir debout. Le mécanisme et les autres éléments éventuels ne doivent présenter aucun risque pour les passagers.

7.6.4.6.

Si la vision directe ne convient pas, il y a lieu d'installer des dispositifs optiques ou autres permettant au conducteur de détecter depuis son siège la présence d'un passager à proximité immédiate, tant à l'intérieur qu'à l'extérieur, de toutes les portes de service non automatiques. Dans le cas d'une porte de service à la face arrière d'un véhicule d'une capacité ne dépassant pas 22 passagers, cette prescription est satisfaite si le conducteur peut détecter la présence d'une personne de 1,3 m qui se tient à 1 m derrière le véhicule.

7.6.4.7.

Toute porte ouvrant vers l'intérieur du véhicule et son mécanisme doivent être conçus de manière que le mouvement de la porte en situation normale ne risque pas de blesser des passagers. Si nécessaire, des dispositifs de protection appropriés doivent être installés.

7.6.4.8.

Si une porte de service est adjacente à une porte ouvrant sur une toilette ou sur un autre compartiment, une protection contre le risque d'ouverture involontaire doit être prévue. Cette prescription n'est toutefois pas d'application si la porte est automatiquement verrouillée lorsque le véhicule se déplace à une vitesse supérieure à 5 km/h.

7.6.4.9.

Dans le cas de véhicules dont la capacité ne dépasse pas 22 passagers, le battant d'une porte de service placée à la face arrière ne doit pas former, ouvert, un angle supérieur à 115° ni inférieur à 85°, et doit pouvoir être bloqué automatiquement dans cette position. Cette prescription n'exclut pas la possibilité d'ouvrir le battant au-delà de cet angle lorsque cela ne présente pas de risque, par exemple, afin de permettre, en ouvrant la porte à 270°, de placer l'arrière du véhicule contre un quai de chargement ou de dégager l'espace de chargement à l'arrière du véhicule.

7.6.5.1.

Toute porte de service commandée doit pouvoir, en cas d'urgence, être ouverte de l'intérieur lorsque le véhicule est à l'arrêt (mais pas nécessairement lorsqu'il est en marche) et, lorsqu'elle n'est pas verrouillée, de l'extérieur à l'aide d'un dispositif qui, même si l'alimentation de la commande est coupée,

7.6.5.2.

Un dispositif peut être prévu pour permettre au conducteur de débrancher, à partir du siège conducteur, les commandes d'urgence extérieures afin que les portes de service soient verrouillées de l'extérieur. Dans ce cas, les commandes d'urgence extérieures sont rebranchées automatiquement soit par le démarrage du moteur, soit avant que le véhicule n'atteigne une vitesse de 20 km/h. Ensuite, le débranchement des commandes d'urgence extérieures ne doit pas être automatique, mais doit nécessiter l'intervention du conducteur.

7.6.5.3.

Toute porte de service commandée par le conducteur doit pouvoir être actionnée par ce dernier depuis son siège à l'aide de commandes qui, sauf s'il s'agit de commandes au pied, doivent être clairement et distinctement indiquées.

7.6.5.4.

Toute porte de service commandée, lorsqu'elle n'est pas parfaitement fermée, doit déclencher l'allumage d'un témoin bien visible pour le conducteur assis en position normale de conduite, quelles que soient les conditions d'éclairage. Ce témoin doit s'allumer lorsque la partie rigide de la porte se trouve entre la position d'ouverture maximale et un point situé à 30 mm de la position de fermeture complète. Un témoin peut desservir plusieurs portes. Un témoin de ce type ne peut toutefois être raccordé à une porte de service avant non conforme aux prescriptions des points 7.6.5.6.1.1 et 7.6.5.6.1.2.

7.6.5.5.

Lorsque le conducteur dispose de commandes lui permettant d'ouvrir et de fermer une porte de service commandée, ces commandes doivent être conçues de manière à donner au conducteur la possibilité d'inverser le mouvement de la porte à tout moment au cours de l'ouverture ou de la fermeture.

7.6.5.6.

Toute porte de service commandée et son système de commande doivent être conçus de façon qu'un passager ne puisse être blessé par la porte ou coincé dans la porte quand elle se ferme.

7.6.5.7.

Lorsqu'une porte de service commandée n'est maintenue fermée que grâce à une alimentation continue en énergie, le véhicule doit être pourvu d'un dispositif d'alarme visuel informant le conducteur de toute défaillance de l'alimentation en énergie de la porte.

7.6.5.8.

Tout dispositif de blocage du démarrage éventuellement installé ne doit pouvoir fonctionner qu'à des vitesses inférieures à 5 km/h et devenir inopérant au-delà de cette vitesse.

7.6.5.9.

Si le véhicule n'est pas équipé d'un dispositif de blocage de démarrage, un signal sonore doit avertir le conducteur lorsque le véhicule se met en mouvement alors qu'une porte de service commandée n'est pas complètement fermée. Ce signal sonore doit retentir lorsque la vitesse dépasse 5 km/h pour les portes satisfaisant à la condition visée au point 7.6.5.6.1.2.3.

7.6.6.1.

Branchement des commandes d'ouverture

7.6.6.2.

Ouverture des portes de service automatiques

7.6.6.3.

Fermeture des portes de service automatiques

7.6.6.4.

Blocage du processus de fermeture automatique des portes réservées à un usage particulier (passagers manœuvrant une voiture d'enfant, passagers à mobilité réduite, etc.):

7.6.7.1.

Les portes de secours doivent pouvoir être ouvertes facilement de l'intérieur et de l'extérieur lorsque le véhicule est à l'arrêt. Toutefois, cette exigence ne doit pas être interprétée comme excluant la possibilité de verrouiller ces portes de l'extérieur, à condition qu'elles puissent, dans tous les cas, être ouvertes de l'intérieur au moyen de dispositifs d'ouverture normaux.

7.6.7.2.

Une porte de secours ne doit pas être de type commandé, sauf si, après l'actionnement du dispositif visé au point 7.6.5.1 et son retour en position normale, elle ne se referme pas avant que le conducteur ait actionné une commande de fermeture. Elle ne doit pas non plus être de type coulissant, sauf dans le cas d'un véhicule d'une capacité ne dépassant pas 22 passagers. Pour ces véhicules, il est possible d'accepter comme porte de secours une porte coulissante pour laquelle il a été démontré qu'elle peut être ouverte sans l'aide d'outils après un essai de choc frontal conforme à la directive 74/297/CEE.

7.6.7.3.

Toute commande ou dispositif d'ouverture d'une porte de secours depuis l'extérieur du véhicule doit se trouver entre 1 000 et 1 500 mm du sol et à maximum 500 mm de la porte. Pour les véhicules des classes I, II et III, toute commande ou dispositif d'ouverture d'une porte de secours depuis l'intérieur du véhicule doit se trouver entre 1 000 et 1 500 mm de la surface supérieure du plancher ou de la marche la plus proche de cette commande et à maximum 500 mm de la porte. Cette exigence ne s'applique pas aux commandes situées dans la zone du conducteur.

7.6.7.4.

Les charnières de toute porte de secours latérale doivent être montées vers l'avant du véhicule, et la porte doit s'ouvrir vers l'extérieur. Des courroies, des chaînes ou d'autres dispositifs de retenue sont autorisées, pour autant qu'ils n'empêchent pas d'ouvrir la porte et de la maintenir ouverte à un angle d'au moins 100°. Cette exigence ne s'applique pas s'il existe un moyen garantissant le libre passage du gabarit par la porte de secours.

7.6.7.5.

Toute porte de secours doit être à l'épreuve d'un actionnement involontaire. Toutefois, cette exigence ne s'applique pas si la porte de secours est verrouillée automatiquement lorsque le véhicule se déplace à plus de 5 km/h.

7.6.7.6.

Toute porte de secours doit comporter un dispositif sonore destiné à avertir le conducteur lorsqu'elle n'est pas complètement fermée. Cet avertisseur doit être actionné par le mouvement du pêne de la porte ou de la poignée, et non par le mouvement de la porte elle-même.

7.6.8.1.

Toute fenêtre de secours montée sur charnières ou éjectable doit s'ouvrir vers l'extérieur. Les fenêtres de type éjectable ne doivent pas se détacher totalement du véhicule lorsqu'elles sont éjectées. Ces fenêtres doivent être conçues de manière à prévenir efficacement toute éjection involontaire.

7.6.8.2.

Toute fenêtre de secours doit:

7.6.8.3.

Toute fenêtre de secours pouvant être verrouillée de l'extérieur doit être conçue de manière à pouvoir être ouverte à tout moment de l'intérieur du véhicule.

7.6.8.4.

Toute fenêtre de secours à charnières horizontales placées sur le bord supérieur doit comporter un dispositif approprié permettant de la maintenir grande ouverte. Toute fenêtre de secours à charnières doit fonctionner de manière à ne pas gêner le passage à l'intérieur ni à l'extérieur du véhicule.

7.6.8.5.

La hauteur du bord inférieur d'une fenêtre de secours latérale par rapport au plancher juste au-dessous (abstraction faite de toute variation locale due, par exemple, à la présence d'une roue ou d'un carter de boîte de vitesses) ne doit pas dépasser 1 200 mm ni être inférieure à 650 mm dans le cas d'une fenêtre à charnières, ou à 500 mm dans le cas d'une fenêtre en verre cassable.

Cependant, dans le cas d'une fenêtre de secours à charnière, la hauteur du bord inférieur peut être réduite à un minimum de 500 mm à condition que l'ouverture soit pourvue d'un garde-corps montant jusqu'à 650 mm destiné à empêcher qu'un passager ne tombe du véhicule. Lorsque la fenêtre est pourvue d'un garde-corps, la dimension de l'ouverture au-dessus de ce dernier ne peut être inférieure à la dimension minimale prescrite pour une fenêtre de secours.

7.6.8.6.

Toute fenêtre de secours à charnières que le conducteur ne peut apercevoir facilement depuis son siège doit être équipée d'un dispositif sonore destiné à avertir le conducteur lorsqu'elle n'est pas complètement fermée. Cet avertisseur doit être actionné par le verrou de la fenêtre, et non par le mouvement de la fenêtre elle-même.

7.6.9.1.

Toute trappe d'évacuation doit fonctionner sans gêner le passage de l'intérieur ou de l'extérieur du véhicule.

7.6.9.2.

Les trappes d'évacuation aménagées dans le toit sont éjectables, à charnières ou en verre de sécurité facilement cassable. Les trappes d'évacuation aménagées dans le plancher sont à charnières ou éjectables et sont équipées d'un avertisseur sonore destiné à prévenir le conducteur lorsqu'elles ne sont pas correctement fermées. C'est le verrou de la trappe d'évacuation aménagée dans le plancher, et non le déplacement de la trappe proprement dite, qui déclenche ce dispositif. Toute trappe d'évacuation aménagée dans le plancher doit être à l'épreuve d'un actionnement involontaire. Toutefois, cette exigence ne s'applique pas si la trappe est verrouillée automatiquement lorsque le véhicule se déplace à plus de 5 km/h.

7.6.9.3.

Les trappes éjectables ne doivent pas se détacher complètement du véhicule lorsqu'elles sont actionnées de manière à ne pas constituer un danger pour les autres usagers de la route. Le fonctionnement des trappes d'évacuation éjectables doit être conçu de manière à prévenir efficacement tout déclenchement involontaire. Les trappes éjectables aménagées dans le plancher ne doivent s'ouvrir que vers l'intérieur du compartiment des passagers.

7.6.9.4.

Les trappes d'évacuation à charnières doivent pivoter vers l'avant ou l'arrière du véhicule et d'au moins 100 degrés. Les trappes d'évacuation à charnières aménagées dans le plancher doivent pivoter vers l'intérieur du compartiment des passagers.

7.6.9.5.

Toute trappe d'évacuation doit pouvoir être ouverte ou ôtée facilement aussi bien de l'intérieur que de l'extérieur du véhicule. Cette prescription ne doit cependant pas être interprétée comme excluant la possibilité de verrouiller une trappe d'évacuation dans le but de protéger le véhicule lorsqu'il est laissé sans surveillance, à condition que la trappe puisse, dans tous les cas, être ouverte ou ôtée de l'intérieur du véhicule à l'aide du mécanisme normal d'ouverture ou de retrait. Dans le cas d'une trappe cassable, un dispositif permettant de briser la vitre doit être placé à proximité immédiate de la trappe, à la disposition des occupants du véhicule.

7.6.10.1.

Le fonctionnement des marches rétractables peut être synchronisé avec celui de la porte de service ou de secours correspondante;

7.6.10.2.

Lorsque la porte est fermée, aucune partie d'une marche rétractable ne peut faire une saillie supérieure à 10 mm par rapport à la carrosserie.

7.6.10.3.

Lorsque la porte est ouverte et que la marche rétractable est en extension, la superficie doit être conforme aux exigences du point 7.7.7 de la présente annexe.

7.6.10.4.

Dans le cas d'une marche rétractable commandée , un dispositif doit empêcher le démarrage du véhicule par ses propres moyens lorsqu'une marche rétractable est en extension. Dans le cas d'une marche à commande manuelle, un signal sonore doit avertir le conducteur lorsqu'elle n'est pas complètement rentrée.

7.6.10.5.

Une marche rétractable commandée ne doit pas pouvoir être déployée lorsque le véhicule roule. En cas de panne du dispositif commandant la marche, celle-ci doit pouvoir se rétracter de nouveau et rester dans cette position. Toutefois, ni une telle panne ni l'endommagement ou l'obstruction de la marche ne doivent empêcher la porte correspondante de fonctionner.

7.6.10.6.

Lorsqu'un passager se tient debout sur une marche rétractable commandée, la porte correspondante doit être impossible à fermer. Pour contrôler le respect de cette exigence, on place au centre de la marche une masse de 15 kg représentant un jeune enfant. Cette prescription ne s'applique pas aux portes placées dans le champ de vision direct du conducteur.

7.6.10.7.

Le mouvement d'une marche rétractable ne doit être susceptible de blesser ni les passagers ni les personnes attendant aux arrêts d'autobus.

7.6.10.8.

Les coins d'une marche rétractable vers l'avant ou l'arrière doivent être arrondis selon un arc de cercle d'au moins 5 mm de rayon; les bords doivent être arrondis selon un arc de cercle d'au moins 2,5 mm de rayon.

7.6.10.9.

Lorsque la porte correspondant à une marche rétractable est ouverte, cette marche doit être bloquée en extension. Lorsqu'une masse de 136 kg est placée au centre d'une marche simple (272 kg dans le cas d'une marche double), la déformation ne doit dépasser 10 mm en aucun point de la marche.

7.6.11.1.

Toute issue de secours doit porter, tant à l'extérieur qu'à l'intérieur du véhicule, par exemple, l'une des mentions:

▼M1

▼M2

▼B

complétée, le cas échéant, de l'un des symboles figurant à l'annexe II, point 3.4, de la directive 92/58/CEE du Conseil.

7.6.11.2.

Les commandes de secours des portes de service et de toutes les issues de secours doivent être signalées comme telles, aussi bien à l'intérieur qu'à l'extérieur du véhicule, par un symbole représentatif ou par une inscription rédigée en termes clairs.

7.6.11.3.

Un mode d'emploi clair doit être placé sur toute commande de secours d'une issue, ou à proximité.

7.6.11.4.

La langue dans laquelle sont rédigés les textes utilisés pour se conformer aux prescriptions des points 7.6.11.1 à 7.6.11.3 est déterminée par l'autorité accordant la réception, en fonction du ou des pays dans le(s)quel(s) le constructeur envisage de commercialiser le véhicule et éventuellement en liaison avec les autorités compétentes du ou des pays concernés. Si l'autorité (ou les autorités) du ou des pays concernés où le véhicule doit être immatriculé font changer la langue de ces textes, cette modification n'implique pas un nouveau processus de réception.

7.7.1.1.

L'espace libre s'étendant vers l'intérieur du véhicule à partir de la paroi latérale dans laquelle est montée la porte doit permettre le libre passage d'un panneau rectangulaire de 20 mm d'épaisseur, 400 mm de large et 700 mm de haut au-dessus du sol et surmonté d'un second panneau de 550 mm de large et d'une hauteur variable en fonction de la classe du véhicule en cause. Le double panneau doit être maintenu parallèlement à l'ouverture de la porte alors qu'on le déplace de sa position de départ, où le plan de la face la plus proche de l'intérieur du véhicule est tangent au bord extérieur de l'ouverture, jusqu'à la position où il touche la première marche, au-delà de laquelle il doit être maintenu à angle droit par rapport à la direction probable du mouvement de la personne qui utilise le passage.

7.7.1.2.

La hauteur du panneau rectangulaire supérieur doit être, selon la classe et le type du véhicule en cause, celle indiquée dans le tableau ci-après. En variante, une section trapézoïdale d'une hauteur de 500 mm formant la transition entre la largeur du panneau supérieur et du panneau inférieur peut être utilisée. Dans ce cas, la hauteur totale de la section rectangulaire et de cette section trapézoïdale du panneau supérieur doit être de 1 100 mm pour toutes les classes de véhicules d'une capacité dépassant 22 passagers, et de 950 mm pour les classes de véhicules d'une capacité ne dépassant pas 22 passagers.

7.7.1.3.

Lorsque l'axe médian de ce double panneau a parcouru une distance de 300 mm depuis sa position de départ et que le double panneau touche la surface de la marche, il doit être maintenu dans cette position.

7.7.1.4.

Le mannequin cylindrique (voir annexe III, figure 6) utilisé pour l'essai du passage libre du couloir est déplacé, en partant du couloir, dans la direction probable d'une personne quittant le véhicule, jusqu'à ce que son axe médian ait atteint le plan vertical contenant le bord supérieur de la marche la plus élevée, ou bien, suivant ce qui se produit en premier, jusqu'à ce qu'un plan tangent au cylindre supérieur entre en contact avec le double panneau; il est alors maintenu dans cette position (voir annexe III, figure 2).

7.7.1.5.

Entre le mannequin cylindrique à la position fixée au point 7.7.1.4 et le double panneau à la position fixée au point 7.7.1.3 doit se trouver un espace libre dont les limites supérieures et inférieures sont indiquées à l'annexe III, figure 2. Cet espace libre doit permettre le passage d'un panneau vertical de mêmes forme et dimensions que la section centrale du gabarit cylindrique visé au point 7.7.5.1, et d'une épaisseur maximale de 20 mm. Ce panneau est déplacé, en partant de la position tangente au mannequin cylindrique, jusqu'à ce que sa face externe entre en contact avec la face interne du double panneau, et touche le ou les plans délimités par les bords supérieurs des marches, dans la direction probable d'une personne utilisant l'entrée (voir annexe III, figure 2).

7.7.1.6.

L'espace de libre passage pour ce panneau ne tiendra pas compte de tout espace de 300 mm devant chaque coussin de siège non comprimé, d'un siège tourné vers l'avant ou l'arrière, ou de 225 mm dans le cas de sièges montés sur les passages de roues, et jusqu'à la hauteur du dessus du coussin de siège.

7.7.1.7.

Dans le cas d'un strapontin, l'espace visé au point précédent est déterminé avec le siège en position d'utilisation.

7.7.1.8.

Toutefois, un strapontin destiné à être utilisé par un membre d'équipage peut, dans sa position d'utilisation, obstruer l'accès à une porte de service, à condition:

7.7.1.9.

Dans le cas de véhicules dont la capacité ne dépasse pas 22 passagers, une porte ainsi que l'accès à celle-ci sont réputés libres:

7.7.1.10.

Les dimensions des portes de service et des portes de secours indiquées au point 7.6.3.1 et les prescriptions des points 7.7.1.1 à 7.7.1.7, des points 7.7.2.1 à 7.7.2.3 et des points 7.7.5.1 et 7.7.8.5 ne s'appliquent pas dans le cas d'un véhicule de la classe B dont la masse maximale techniquement admissible ne dépasse pas 3,5 tonnes et qui comporte au maximum 12 sièges ayant chacun un accès libre à au moins deux portes.

7.7.1.11.

La pente maximale du plancher dans le passage d'accès, mesurée dans le véhicule en ordre de marche stationnant sur sol horizontal, ne doit pas dépasser 5 %. Si le véhicule est équipé d'un dispositif d'agenouillement, celui-ci doit être désactivé.

7.7.2.1.

L'espace libre entre le couloir et l'encadrement de la porte de secours doit permettre le passage d'un cylindre de 300 mm de diamètre et de 700 mm de hauteur posé sur le plancher et surmonté d'un second cylindre de 550 mm de diamètre, la hauteur de cet assemblage étant de 1 400 mm.

Le diamètre du cylindre supérieur peut être réduit à 400 mm au sommet, par un chanfrein de 30° au maximum par rapport à l'horizontale.

7.7.2.2.

La base du premier cylindre doit être à l'intérieur de la projection du second cylindre.

7.7.2.3.

Si des strapontins sont installés le long de ce passage, l'espace libre doit être déterminé avec ces sièges en position d'utilisation.

7.7.2.4.

En remplacement du double cylindre, on peut utiliser le gabarit d'essai décrit au point 7.7.5.1 (voir annexe III, figure 6).

7.7.3.1.

Un gabarit d'essai doit pouvoir passer hors du véhicule depuis le couloir par toute fenêtre de secours.

7.7.3.2.

Le gabarit d'essai doit être déplacé dans la même direction que suivrait un passager évacuant le véhicule. Le gabarit d'essai doit être perpendiculaire à cette direction.

7.7.3.3.

Le gabarit d'essai doit avoir la forme d'une mince plaque de 600 mm × 400 mm avec des coins arrondis par un arc de cercle de 200 mm de rayon. Cependant, dans le cas d'une fenêtre de secours située sur la face arrière du véhicule, le gabarit d'essai peut avoir une dimension de 1 400 mm × 350 mm, les coins étant arrondis par un arc de cercle de 175 mm de rayon.

7.7.4.1.1.

Sauf pour les véhicules de la classe I, au moins une trappe d'évacuation doit être située de telle sorte qu'une pyramide tronquée à quatre côtés ayant un angle latéral de 20° et une hauteur de 1 600 mm touche partiellement un siège ou un support équivalent. L'axe de la pyramide doit être vertical et sa plus petite section doit être en contact avec la zone d'ouverture de la trappe d'évacuation. Les supports peuvent être pliables ou déplaçables, à condition qu'ils puissent être bloqués en position d'utilisation. Cette position doit être appliquée aux fins de vérification.

7.7.4.1.2.

Si la structure du toit a une épaisseur supérieure à 150 mm, la section la plus faible de la pyramide doit toucher l'ouverture de la trappe d'évacuation au niveau de la surface extérieure du toit.

7.7.5.1.

Le diamètre du cylindre supérieur peut être réduit au sommet à 300 mm par un chanfrein de 30° au maximum par rapport à l'horizontale.

Le gabarit peut entrer en contact avec des boucles de maintien pour passagers debout, si le véhicule en comporte, ou d'autres objets souples tels que des éléments de ceinture de sécurité, et les entraîner dans son mouvement.

7.7.5.2.

Sur les véhicules de la classe I, le diamètre du cylindre inférieur peut être réduit de 450 mm à 400 mm pour le passage de toute partie du couloir située à l'arrière:

7.7.5.3.

Sur les véhicules de la classe III, les sièges d'un côté ou des deux côtés du couloir peuvent être mobiles latéralement et ainsi susceptibles de réduire la largeur du couloir à une valeur correspondant à un cylindre inférieur d'un diamètre de 220 mm, à condition que chaque siège comporte une commande aisément accessible pour une personne se tenant dans le couloir et permettant de ramener le siège facilement et, si possible, automatiquement, même lorsqu'il est occupé, à la position correspondant à la largeur minimale de 300 mm.

7.7.5.4.

Sur les véhicules articulés, le gabarit défini au point 7.7.5.1 doit pouvoir passer dans la section articulée. Aucune partie du revêtement souple de cette section, et notamment les soufflets, ne doit empiéter sur le couloir.

7.7.5.5.

Des marches peuvent être aménagées dans les couloirs. La largeur de ces marches à leur sommet ne doit pas être inférieure à la largeur du couloir.

7.7.5.6.

Les strapontins permettant de s'asseoir dans le couloir sont interdits.

7.7.5.7.

Les sièges coulissant latéralement et pouvant empiéter sur le couloir sont interdits, sauf sur les véhicules de la classe III, et dans les conditions définies au point 7.7.5.3.

7.7.5.8.

Dans le cas des véhicules pour lesquels le point 7.7.1.9 est d'application, un couloir n'est pas nécessaire, à condition que les dimensions des accès spécifiées dans ce point soient respectées.

7.7.5.9.

Le revêtement du plancher des couloirs et des points d'accès doit être antidérapant.

7.7.6.1.

8 % dans le cas des véhicules des classes I, II et A;

7.7.6.2.

12,5 % dans le cas des véhicules à plancher surbaissé de la classe I ou II visés à l'article 2, paragraphe 2, pour la partie intérieure du couloir, à 2 mètres de part et d'autre de l'axe médian du deuxième essieu et, le cas échéant, du troisième essieu, sur une longueur totale de 2 mètres.

7.7.6.3.

12,5 % dans le cas des véhicules des classes III et B; et

7.7.6.4.

5 % dans le cas du plan perpendiculaire à l'axe longitudinal de symétrie du véhicule.

7.7.7.1.

7.7.7.2.

Aux fins du point 7.7.7, la hauteur d'une marche est mesurée au centre de sa largeur. En outre, les constructeurs doivent tenir compte des besoins spécifiques des passagers à mobilité réduite, notamment en réduisant au minimum la hauteur des marches.

7.7.7.3.

La hauteur de la première marche par rapport au sol doit être mesurée avec le véhicule stationnant sur sol horizontal, se trouvant à sa masse en ordre de marche au sens du point 2.18, et équipé de pneumatiques du type et à la pression spécifiés par le constructeur pour la masse en charge maximale techniquement admissible (M) déclarée conformément au point 2.19.

7.7.7.4.

Lorsqu'il y a plus d'une marche, chaque marche peut s'étendre jusqu'à 100 mm dans la zone de projection verticale de la marche suivante, et la projection au-dessus de la marche inférieure doit laisser une surface libre d'au moins 200 mm (voir annexe III, figure 8), les nez de marche devant être conçus de manière à réduire au minimum le risque qu'une personne trébuche, et présenter une (des) couleur(s) contrastée(s).

7.7.7.5.

La largeur et la forme de chaque marche doit être telle qu'un rectangle comme indiqué dans le tableau ci-après puisse être placé dessus sans que plus de 5 % de sa surface fasse saillie. Dans le cas de marches desservant une porte double, chaque moitié de marche doit satisfaire à cette exigence.

7.7.7.6.

Chaque marche doit avoir une surface antidérapante.

7.7.7.7.

La pente maximale de la marche dans toute direction ne doit pas dépasser 5 % lorsque le véhicule à vide se trouve sur une surface plane et horizontale dans ses conditions de déplacement normales (notamment, tout système d'agenouillement doit être non activé).

7.7.8.1.

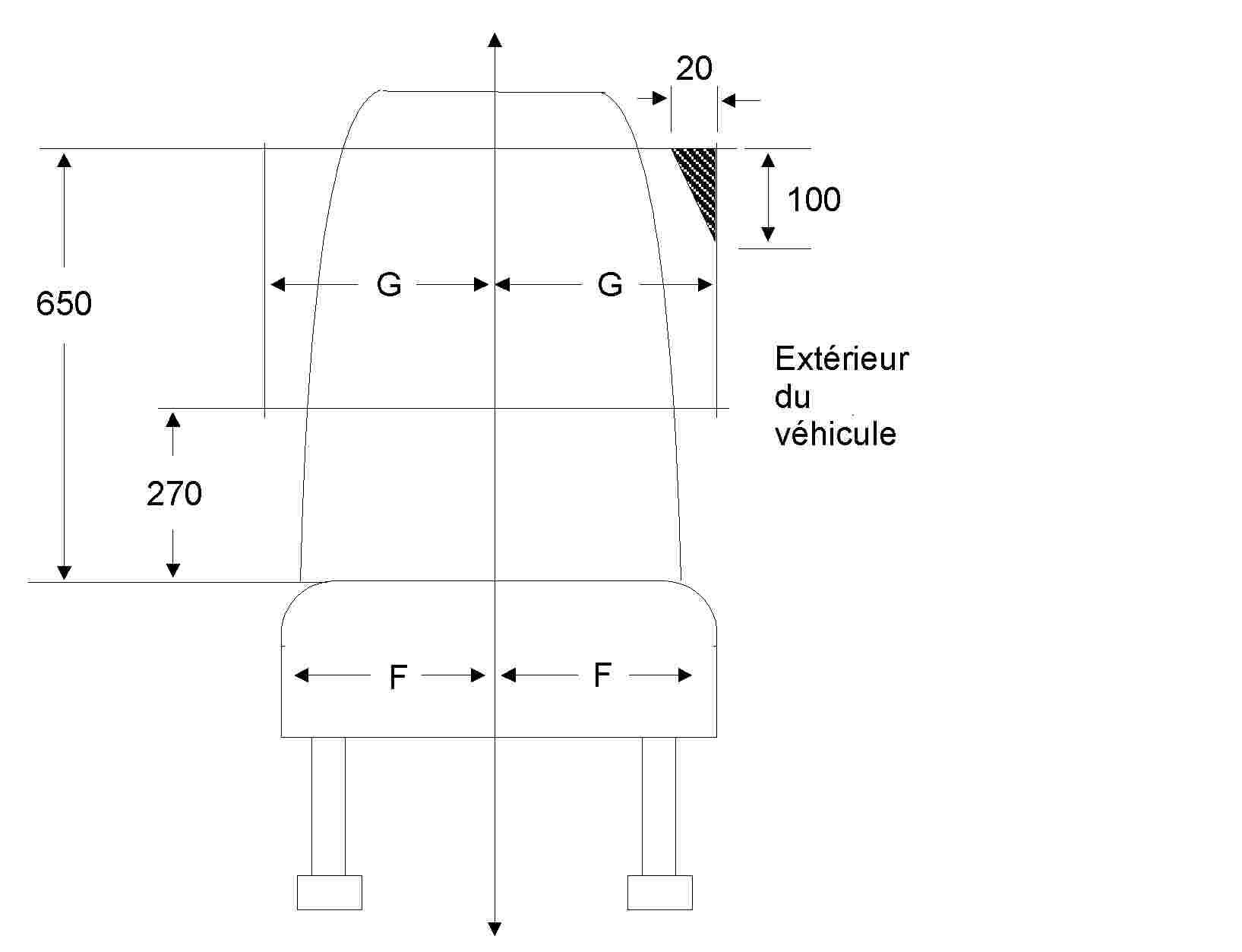

Largeur minimale des sièges

7.7.8.2.

Profondeur minimale du coussin de siège (dimension K, figure 11 de l'annexe III)

La profondeur minimale du coussin doit être de:

7.7.8.3.

Hauteur du coussin de siège (dimension H, voir annexe III, figure 11)

La hauteur du coussin non comprimé par rapport au plancher doit être telle que la distance entre le plancher et un plan horizontal tangent au sommet du coussin soit comprise entre 400 et 500 mm; cette hauteur peut cependant être réduite à un minimum de 350 mm au niveau des passages de roue et du compartiment moteur.

7.7.8.4.

Espacement des sièges (voir annexe III, figure 12)

7.7.8.5.

Espace pour passagers assis (voir annexe III, figure 13).

7.7.8.6.

Hauteur libre au-dessus des places assises

7.7.9.1.

Sur les véhicules des classes I, II et A, un dispositif doit permettre aux passagers d'enjoindre au conducteur d'arrêter le véhicule. Les commandes de tout dispositif de ce genre doivent avoir la forme de boutons en saillie situés, dans les véhicules des classes I et A, au maximum à 1 200 mm de hauteur par rapport au plancher, et doivent être de couleurs contrastées. Ces commandes doivent être réparties de manière adéquate et homogène dans l'ensemble du véhicule. L'activation d'une de ces commandes doit également être signalée aux passagers par un ou plusieurs voyants lumineux; ces voyants doivent porter, par exemple, la mention:

▼M1

▼M2

▼B

ou une mention équivalente, et/ou un pictogramme approprié, et rester allumés jusqu'à l'ouverture de la (ou des) porte(s) de service. Les véhicules articulés doivent comporter de tels voyants lumineux dans chaque section rigide. Les véhicules à impériale doivent en comporter sur les deux niveaux.

7.7.9.2.

Communication avec le compartiment de l'équipage. S'il existe un compartiment pour l'équipage ne comportant pas d'accès aux compartiments du conducteur ou des passagers, un dispositif doit permettre la communication entre le conducteur et l'équipage dans ce compartiment.

7.7.10.1.

Les distributeurs de boissons chaudes et le matériel de cuisine doivent être installés ou conçus de façon que des aliments ou du liquide chaud ne puissent pas se répandre sur un passager en cas de freinage brusque ou d'embardées.

7.7.10.2.

Dans les véhicules équipés de distributeurs de boissons chaudes ou de matériel de cuisine, tous les sièges de passager doivent comporter un dispositif approprié pour poser une boisson ou de la nourriture chaude lorsque le véhicule roule.

7.7.11.1.

doit pouvoir se fermer d'elle-même et ne doit pas être pourvue d'un dispositif permettant de la maintenir ouverte si, dans cette position, elle est susceptible de bloquer le passage en cas de danger;

7.7.11.2.

ne doit, lorsqu'elle est ouverte, cacher aucune poignée, aucun dispositif de commande d'ouverture ni aucun marquage indiquant une porte de service, une porte de secours, une issue de secours, un extincteur ou une trousse de premiers secours;

7.7.11.3.

doit être pourvue d'un dispositif permettant de l'ouvrir de l'extérieur du compartiment en cas de danger;

7.7.11.4.

ne doit pas pouvoir être verrouillée de l'extérieur à moins qu'elle puisse dans tous les cas être ouverte de l'intérieur;

7.8.1.

Un éclairage intérieur électrique doit être prévu pour:

7.8.2.

Tout véhicule doit comporter au moins deux circuits d'éclairage intérieur, de façon que la défaillance d'un circuit n'affecte pas le ou les autres circuits. Un circuit alimentant uniquement l'éclairage permanent des issues peut être considéré comme un de ces circuits.

7.8.3.

Le conducteur ne doit pas être ébloui directement ni indirectement par l'éclairage artificiel intérieur.

7.9.1.

La section articulée reliant les sections rigides du véhicule doit être conçue et construite de manière à permettre au moins un mouvement de rotation autour d'au moins un axe horizontal et d'au moins un axe vertical.

7.9.2.

Lorsque le véhicule articulé se trouve à sa masse en ordre de marche et stationne sur sol horizontal, la largeur de l'interstice découvert entre le plancher des sections rigides et celui de la base rotative ou de l'élément qui la remplace ne peut dépasser les valeurs suivantes:

7.9.3.

La différence de niveau entre le plancher des sections rigides et le plancher de la base rotative, mesurée à la jointure, ne doit pas dépasser les valeurs suivantes:

7.9.4.

Les véhicules articulés doivent être équipés de dispositifs empêchant physiquement les passagers d'accéder à toute partie de la section articulée où:

7.11.1.1.

La résistance des mains courantes et des poignées doit être adéquate.

7.11.1.2.

Les mains courantes et les poignées doivent être conçues et installées de façon à ne présenter aucun risque de blessure pour les passagers.

7.11.1.3.

Les mains courantes et les poignées doivent présenter une section permettant aux passagers de les saisir aisément et fermement. La longueur d'une main courante ne peut être inférieure à 100 mm, une main devant pouvoir s'y loger. En aucun point, la section ne peut être inférieure à 20 mm ni supérieure à 45 mm , sauf dans le cas des mains courantes installées sur les portes et les sièges et, dans le cas des véhicules des classes II, III et B, dans les accès. Des mains courantes d'une section minimale de 15 mm sont alors autorisées, à condition qu'une autre de leur dimension soit d'au moins 25 mm. Les mains courantes ne comportent pas de courbures accusées.

7.11.1.4.

L'espace libre entre une main courante ou une poignée et la partie adjacente de la carrosserie ou les parois ne peut être inférieur à 40 mm. Cependant, dans le cas d'une main courante placée sur une porte, sur un siège ou dans le couloir d'un véhicule des classes II, III et B, un espace libre minimal de 35 mm est autorisé.

7.11.1.5.

La surface de toute main courante, poignée ou montant doit être antidérapante et de couleur contrastante.

7.11.2.1.

Des mains courantes et/ou de poignées doivent être installées en nombre suffisant à chaque emplacement réservé aux passagers debout, conformément au point 7.2.2. Les boucles de maintien, s'il en existe, peuvent être comptabilisées comme poignées, à condition qu'elles soient maintenues en position par des dispositifs appropriés. La présente exigence est réputée satisfaite si, dans toutes les positions possibles du dispositif d'essai représenté sur la figure 21 de l'annexe III à la présente directive, au moins deux mains courantes ou poignées peuvent être atteintes par le bras mobile dudit dispositif. La rotation libre du dispositif d'essai autour de son axe vertical est autorisée.

7.11.2.2.

Dans l'application de la procédure décrite au point 7.11.2.1, seules sont prises en considération les mains courantes et les poignées situées à une hauteur par rapport au plancher comprise entre 800 mm et 1 900 mm.

7.11.2.3.

À tout emplacement susceptible d'être occupé par un passager debout, au moins une main courante ou poignée ne peut être située à une hauteur de plus de 1 500 mm par rapport au plancher à cet endroit. Cette exigence ne s'applique pas à une zone, proche d'une porte, dans laquelle la porte ou son mécanisme en position ouverte empêcherait d'utiliser la poignée.

7.11.2.4.

Les espaces susceptibles d'être occupés par des passagers debout et non séparés des parois latérales et arrière du véhicule par des sièges doivent être pourvus de mains courantes horizontales parallèles aux parois et placées à une hauteur par rapport au plancher comprise entre 800 et 1 500 mm.

7.11.3.1.

Les encadrements de porte doivent être pourvus de chaque côté de mains courantes et/ou de poignées. Dans le cas de doubles portes , cette exigence peut être satisfaite par l'installation d'un poteau central ou d'une main courante centrale.

7.11.3.2.

Les poignées et/ou les mains courantes de toute porte de service doivent offrir une prise accessible à une personne se trouvant à l'extérieur devant ladite porte, ou sur une des marches la desservant. Ces prises doivent être situées à une hauteur comprise entre 800 mm et 1 100 mm au-dessus du sol ou de la surface d'une marche, et:

7.11.4.1.

Une main courante placée à une hauteur comprise entre 800 et 900 mm par rapport au plancher doit être installée entre les sièges réservés par priorité visés au point 7.7.8.5.2 et la porte de service convenant à la montée et à la descente. La main courante peut s'interrompre lorsqu'il est nécessaire d'accéder à l'espace réservé au fauteuil roulant, à un siège situé sur un passage de roue, à un escalier, un passage d'accès ou un couloir. Une main courante ne peut être interrompue de plus de 1 050 mm et une main courante verticale doit être prévue sur un côté au moins de l'espace libre.

1.

La conformité d'un véhicule aux prescriptions du point 7.4 de l'annexe I peut être démontrée à l'aide d'une méthode de calcul agréée par le service technique responsable de l'exécution des essais.

2.

Le service technique responsable de l'exécution des essais peut demander que des essais soient réalisés sur certaines parties du véhicule, afin de vérifier les hypothèses de calculs.

3.

4.

2.1.

«espace de survie», l'espace qui doit subsister dans le compartiment des passagers pendant et après un des essais de résistance de la superstructure prévus dans la présente annexe;

2.2.

«superstructure», les parties de la structure du véhicule qui contribue à la résistance du véhicule en cas de retournement lors d'un accident;

2.3.

«section de caisse», une section contenant au moins deux montant verticaux identiques de chaque côté, représentatif d'une ou plusieurs parties de la structure du véhicule;

2.4.

«énergie totale», l'énergie supposée être absorbée par l'ensemble de la structure du véhicule. Cette valeur peut être calculée selon la méthode décrite dans la présente annexe.

3.1.

La superstructure du véhicule doit être suffisamment robuste pour que, pendant et après l'application d'une des méthodes d'essai ou de calcul prescrites au point 4:

3.2.

Les prescriptions du point 3.1 s'appliquent au véhicule avec tous ses éléments, montants et panneaux structuraux, et toutes les parties rigides en saillie telles que les porte-bagages, appareils de ventilation, etc. Toutefois, aux fins de l'application de ces prescriptions, il n'est pas tenu compte des cloisons, séparations, arceaux ou autres éléments de renfort de la superstructure du véhicule, ni des installations fixes telles que bars, cuisinettes ou toilettes.

3.3.

En ce qui concerne les véhicules articulés, chaque partie du véhicule doit satisfaire aux dispositions du point 3.1.

4.1.

Chaque type de véhicule doit être essayé au moyen d'une des méthodes ci-après, au choix du constructeur, ou selon une autre méthode approuvée par l'autorité compétente:

4.2.

Si les méthodes d'essai prescrites aux points 4.1.2, 4.1.3 ou 4.1.4 ne permettent pas de tenir compte de différences importantes entre deux sections du véhicule, par exemple une installation de conditionnement d'air sur le toit, des méthodes d'essai ou des calculs complémentaires sont proposés au service technique. Faute de tels compléments d'information, il peut être exigé que le véhicule subisse un essai conforme à la méthode décrite au point 4.1.1.

5.1.

Aux fins du point 2.1, l'espace de survie représente, dans le compartiment des passagers, le volume qui est obtenu en déplaçant en ligne droite le plan vertical transversal indiqué par la figure 1 a) de manière à faire passer le point R de la figure 1 a) du point R du siège extérieur le plus à l'arrière à travers le point R de chaque siège extérieur intermédiaire jusqu'au point R du siège de passager extérieur le plus à l'avant.

5.2.

La position du point R indiquée par la figure 1 b) est présumée se trouver à 500 mm au-dessus du plancher sous les pieds des passagers, à 300 mm de la face intérieure du côté du véhicule et à 100 mm en avant du dossier du siège dans l'axe médian des sièges extérieurs.

6.1.

Lors des essais effectués sur des sections de caisse, le service technique chargé des essais doit s'assurer que le véhicule satisfait aux conditions spécifiées au sous-appendice 2 de l'appendice 3, qui contient les prescriptions relatives à la répartition des principales parties de la superstructure qui absorbent l'énergie.

1.1.

Le véhicule, qui n'est pas nécessairement entièrement aménagé, doit être représentatif des véhicules produits en ce qui concerne la masse à vide en ordre de marche, le centre de gravité et la répartition des masses tels qu'ils sont déclarés par le constructeur.

1.2.

Si les sièges du conducteur et des passagers sont réglables, leur dossier doit être placé dans la position verticale. Si les sièges sont réglables en hauteur, ils doivent être dans la position la plus haute.

1.3.

Toutes les portes et les fenêtres ouvrantes du véhicule doivent être fermées normalement, mais non verrouillées. Les fenêtres et cloisons ou écrans qui sont normalement vitrés peuvent ou non être pourvus de leurs vitres, au gré du demandeur. S'ils sont dépourvus de leurs vitres, un poids équivalent doit être attaché au véhicule aux endroits appropriés.

1.4.

Les pneumatiques doivent être gonflés à la pression prescrite par le constructeur du véhicule et, si le véhicule est équipé d'un système de suspension à ressorts pneumatiques, il faut assurer l'alimentation des ressorts en air. Le système correcteur d'assiette, quel que soit son type, doit être réglé au niveau spécifié par le constructeur alors que le véhicule est stationné sur une surface plate et horizontale. Les amortisseurs doivent être en bon état de fonctionnement.

1.5.

Le carburant, l'acide de batterie et les autres matières combustibles, explosives ou corrosives peuvent être remplacés par d'autres matières, à condition de respecter les prescriptions du point 1.1.

1.6.

La zone d'impact doit être en béton ou un autre matériau rigide.

2.1.

Le véhicule doit être placé sur une plate-forme afin d'être retourné sur un côté, qui doit être spécifié par le constructeur.

2.2.

La position du véhicule sur la plate-forme doit être telle que, lorsque la plate-forme est en position horizontale:

2.3.

Des moyens doivent être prévus pour empêcher le véhicule de se déplacer sur son axe longitudinal.

2.4.

L'appareillage d'essai doit, au moyen de parois latérales, empêcher les pneumatiques de glisser sur le côté dans le sens du retournement.

2.5.

L'appareillage d'essai doit permettre de soulever les essieux du véhicule simultanément.

2.6.

Le véhicule doit être soulevé jusqu'à son basculement sans torsion ni effets dynamiques. La vitesse angulaire ne doit pas dépasser 5 degrés par seconde (0,087 rad/s).

2.7.

On utilise la photographie ultrarapide, des gabarits déformables et d'autres moyens appropriés pour déterminer que les conditions prévues au point 3.1 de la présente annexe sont remplies. Il convient de s'assurer du respect de ces conditions en effectuant des contrôles en au moins deux points, en principe à l'avant et à l'arrière du compartiment des passagers, dont la position exact est laissée au libre choix du service technique. Les gabarits doivent être fixés à des parties pratiquement non déformables de la structure.

1.1.

La section de caisse doit représenter une section du véhicule à vide.

1.2.

La géométrie de la section de caisse, l'axe de rotation et la position du centre de gravité dans le sens vertical et le sens latéral doivent être représentatifs du véhicule complet.

1.3.

La masse de la section de caisse, exprimée en pourcentage de la masse du véhicule à vide en ordre de marche, doit être spécifiée par le constructeur.

1.4.

L'énergie que doit absorber la section de caisse, exprimée en pourcentage de l'énergie totale qui serait absorbée par le véhicule complet, doit être spécifiée par le constructeur.

1.5.

Le pourcentage de l'énergie totale indiqué au point 1.4 ne doit pas être inférieur au pourcentage de la masse totale en ordre de marche indiqué au point 1.3.

1.6.

Les conditions d'essai spécifiées au point 1.6 de l'appendice 1 et aux points 2.1 à 2.6 de l'appendice 3 sont applicables.

2.1.

La méthode d'essai est la même que celle présentée à l'appendice 1, sauf que le véhicule complet est remplacé par la section de caisse décrite plus haut.

1.1.

L'énergie à transmettre à une section particulière de caisse doit être la somme des énergies déclarées par le constructeur pour être appliquées à chacune des membrures transversales comprises dans cette section de caisse.

1.2.

La fraction appropriée de l'énergie prescrite au sous-appendice 1 du présent appendice est appliquée à la section de caisse par le pendule de manière qu'au moment de l'impact, la direction du mouvement du pendule fasse un angle de 25° (+0°; -5°) avec le plan longitudinal médian de la section de caisse. L'angle exact compris dans cette marge est indiqué par le constructeur du véhicule.

2.1.

Un nombre suffisant d'essais doit être réalisé afin que le service chargé des essais puisse acquérir la certitude que la condition énoncée au point 3.1 de la présente annexe a été remplie.

2.2.

Aux fins de l'essai, les sections de caisse doivent comprendre des sections de la structure normale installées entre les montants et se rattachant au plancher, au soubassement, aux parois latérales et au toit. Des sections d'éléments tels que les porte-bagages, conduits de ventilation, etc., le cas échéant, doivent aussi être installées.

2.3.

Toutes les portes et fenêtre ouvrantes de la section de caisse doivent être fermées normalement, mais non verrouillées. Les fenêtres et cloisons ou écrans peuvent être ou non pourvus de leurs vitres, au gré du demandeur.

2.4.

Si le constructeur le désire, des sièges appropriés peuvent être installés aux places normales, compte tenu de la structure de la section de caisse. Les éléments normaux de fixation et de raccordement entre les divers éléments structurels et accessoires doivent être mis en place. Si les dossiers des sièges sont réglables, ils doivent être placés dans la position verticale et, si les sièges sont réglables en hauteur, ils doivent être dans la position la plus haute.

2.5.

Le côté de la section de caisse qui doit être heurté est choisi par le constructeur. Lorsque l'essai doit être effectué sur plusieurs sections de caisse, toutes doivent recevoir le choc du même côté.

2.6.

On utilise la photographie ultrarapide, des gabarits déformables ou d'autres moyens appropriés pour déterminer que les conditions prévues au point 3.1 de la présente annexe sont remplies. Les gabarits déformables doivent être fixés à une partie de la structure pratiquement indéformable.

2.7.

La section de caisse à soumettre à l'essai doit être fixée de manière ferme et sûre au support, par ses traverses ou par les éléments qui les remplacent, de manière à éviter qu'une part notable de l'énergie soit absorbée par le support et ses fixations lors de l'impact.

2.8.

Le pendule doit être lancé d'une hauteur telle qu'il heurte la section de caisse à une vitesse comprise entre 3 et 8 m/s.

3.1.

La face de frappe du pendule doit être en acier ou en contreplaqué d'une épaisseur de 20 mm + 5 mm, et la masse du pendule doit être régulièrement répartie. La face de frappe doit être rectangulaire et plane, d'une largeur au moins égale à celle de la section de caisse soumise à l'essai et d'une hauteur d'au moins 800 mm. Ses bords doivent présenter un arrondi ayant au minimum 15 mm de rayon.

3.2.

Le battant du pendule doit être rigidement fixé à deux barres rigides. La distance entre l'axe des barres et le centre géométrique du battant doit être d'au moins 3 500 mm.

1.

Un nombre suffisant d'essais doit être effectué afin que le service technique qui procède aux essais puisse acquérir la certitude que le véhicule complet satisfait aux prescriptions du point 3.1 de la présente annexe. À cette fin, il n'est pas forcément nécessaire de réaliser plus d'un essai.

2.

Il est possible de recourir à des calculs fondés sur les données obtenues lors d'un essai effectué sur une section de caisse pour démontrer l'acceptabilité d'une autre section de caisse non identique à celle déjà soumise à l'essai, si l'une a en commun avec l'autre de nombreuses caractéristiques structurelles.

3.

où

où

1.

On peut démontrer par une méthode de calcul approuvée par le service technique responsable de la conduite des essais qu'une superstructure ou des sections de superstructure satisfont à la prescription énoncée au point 3.1 de la présente annexe.

2.

Si la structure est susceptible d'être déformée au-delà de la limite élastique des matériaux utilisés, les calculs doivent simuler le comportement de la structure lorsqu'elle subit d'importantes déformations plastiques.

3.

Le service technique chargé des essais peut exiger que ces essais soient exécutés sur des joints ou sur des parties de la structure aux fins de vérification des hypothèses posées dans les calculs.

4.

5.

Lorsqu'une méthode de calcul est utilisée pour une section seulement de la superstructure complète, les conditions appliquées sont les mêmes que celles définies pour l'ensemble du véhicule.

2.1.

La force de fermeture F(t) est une fonction temporelle mesurée au niveau des arêtes de la porte (voir point 3.2)

2.2.

La force maximale FS est la valeur la plus élevée de la force de fermeture.

2.3.

La force effective FE est la valeur moyenne de la force de fermeture liée à la durée de l'impulsion:

2.4.

La durée de l'impulsion T est le temps compris en t1 et t2:

où

t1 = seuil de sensibilité, lorsque la force de fermeture dépasse 50 N.

t2 = seuil d'effacement, lorsque la force de fermeture passe au-dessous de 50 N.

2.5.

La relation entre les paramètres décrits ci-dessus est présentée sous forme d'exemple à la figure 1:

Figure 1

2.6.

La force de verrouillage Fc est la moyenne arithmétique des forces effectives, mesurées plusieurs fois au même point:

3.1.

Conditions de mesure:

3.2.

Les mesures sont effectuées aux points suivants:

3.4.

Le signal de la force de fermeture doit être enregistré à l'aide d'un filtre passe-bas avec une fréquence de coupure de 100 Hz. Le seuil de sensibilité et le seuil d'effacement limitant la durée de l'impulsion sont tous les deux fixés à 50 N.

3.5.

L'écart de la valeur relevée par rapport à la valeur nominale ne doit pas être supérieur à ± 3 %.

4.1.

L'instrument de mesure se compose de deux éléments: une poignée et un dynamomètre (voir figure 2).

4.2.

Le dynamomètre doit avoir les caractéristiques suivantes:

1.1.1.

Un véhicule auquel s'applique le point 7.7.1.9 de l'annexe I doit satisfaire aux exigences du point 7.6.3.1 de l'annexe I ou le point 1.1. de la présente annexe en ce qui concerne les fenêtres de secours et les trappes d'évacuation, et aux exigences suivantes en ce qui concerne les portes de services et les portes de secours:

1.2.1.

La ou les porte(s) de service doivent être situées sur le côté le plus proche du bord de la chaussée dans le pays où le véhicule doit être immatriculé, ou bien sur la face arrière du véhicule.

1.2.2

Les issues doivent être placées de façon que chaque côté du véhicule comporte au moins une issue.

1.2.3.

La moitié avant et la moitié arrière du compartiment des passagers doivent comporter chacune au moins une issue.

1.2.4.

Au moins une issue doit être placée soit sur la face arrière, soit sur la face avant, sauf si le toit comporte une trappe d'évacuation est installée.

3.2.1.

Un nombre minimal de sièges tournés vers l'avant ou vers l'arrière signalés comme sièges réservés pour les passagers handicapés doit être situé à proximité d'une (de plusieurs) porte(s) de service permettant à ces personnes d'embarquer et de débarquer. Il doit y avoir au moins quatre sièges réservés dans les véhicules de la classe I, deux dans les véhicules des classes II et III et un dans les véhicules des classes A et B. Un strapontin ne peut être désigné comme siège réservé. Le point 7.7.8.5.2 de l'annexe I ne s'applique pas aux véhicules qui répondent à cette exigence.

3.2.2.

Un espace suffisant pour un chien d'aveugle doit être prévu en-dessous ou juste à côté des sièges réservés.

3.2.3.

Des accoudoirs entre l'assise et le couloir doivent être montés. Ils doivent pouvoir être déplacés facilement pour permettre un libre accès au siège.

Des mains courantes et des poignées doivent être montées auprès des sièges réservés de façon à permettre aux passager de les saisir facilement.

3.2.4.

La largeur minimale des coussins des sièges réservés, mesurée à partir d'un plan vertical passant par le centre de l'assise, doit être de 220 mm de part et d'autre ou, dans le cas d'une banquette, 220 mm de part et d'autre par place assise.

3.2.5.

La hauteur du coussin non comprimé par rapport au plancher doit être telle que la distance comprise entre le plancher et un plan horizontal tangent à l'avant du sommet du coussin soit comprise entre 400 et 500 mm.

3.2.6.

Pour les sièges réservés, l'espace pour les pieds doit se situer à l'avant du siège à partir d'un plan vertical passant par le bord avant du coussin du siège. Cet espace ne doit présenter une déclivité de plus de 8 % dans aucune direction.

3.2.7.

Au-dessus de chaque place assise réservée, il doit y avoir une hauteur libre d'au moins 1 300 mm mesurée à partir du point le plus élevé du coussin non comprimé. Cette hauteur libre doit se situer à la verticale de l'ensemble que constituent le siège et l'espace pour les pieds. Un dossier ou un autre objet peut être introduit dans cet espace pour autant qu'un espace dégagé vertical d'au moins 230 mm soit préservé devant le coussin du siège. Si le siège réservé se trouve face à une cloison de plus de 1,2 m de haut, cet espace doit être de 300 mm.

3.3.1.

Des dispositifs de communication doivent être placés à côté de chaque place réservée et dans chaque zone réservée aux fauteuils roulants; ils doivent être placés à une hauteur comprise entre 700 mm et 1 200 mm au-dessus du plancher.

3.3.2.

Les dispositifs de communication situés au niveau inférieur du véhicule doivent l'être à une hauteur comprise entre 800 et 1 500 mm aux endroits où il n'y a pas de sièges.

3.3.3.

Les dispositifs de communication interne doivent pouvoir être actionnés avec la paume de la main et être d'une ou de plusieurs couleurs ou tonalités contrastantes.

3.3.4.

Lorsqu'un véhicule est équipé d'une rampe ou d'un élévateur, un moyen de communication avec le conducteur doit être installé à côté de la porte, à une hauteur maximale de 1 300 mm par rapport au sol.

3.4.1.

Sur les véhicules ayant un ou des emplacement(s) pour fauteuils roulants et/ou pour sièges réservés doivent figurer des pictogrammes conformes aux figures 23 a et 23 b de l'annexe III, visibles de l'extérieur, placés à l'avant du côté du bord de la chaussée et à côté de la ou des porte(s) de service appropriée(s). Des pictogrammes appropriés sont également placés à l'intérieur à proximité du ou des emplacement(s) prévu(s) pour les fauteuils roulants ou pour les sièges réservés.

3.6.1.

Un emplacement spécial d'au moins 750 mm de largeur et 1 300 mm de longueur est prévu pour chaque utilisateur de fauteuil roulant qu'il est prévu de pouvoir transporter dans le compartiment des passagers. Le plan longitudinal de l'emplacement spécial doit être parallèle à celui du véhicule et la surface du sol de l'emplacement spécial doit être antidérapante.

Lorsque l'espace pour fauteuils roulants est conçu pour les fauteuils orientés vers l'avant, le sommet des dossiers des sièges précédents peuvent empiéter sur l'espace pour fauteuils roulants, à condition qu'un espace libre soit prévu comme indiqué sur la figure 22 de l'annexe III.

3.6.2.

Au moins une porte doit permettre le passage des utilisateurs de fauteuils roulants. Dans le cas des véhicules de la classe I, au moins une des portes permettant l'accès des fauteuils roulants doit être une porte de service. La porte d'accès pour les fauteuils roulants doit être pourvue d'un dispositif d'aide à l'embarquement conforme aux dispositions du point 3.11.2, (système d'agenouillement) de la présente annexe, compte tenu également des dispositions du point 3.11.3 (monte-charges), ou 3.11.4 (rampe) de la présente annexe.

3.6.3.

Une porte permettant l'accès des fauteuils roulants, qui n'est pas une porte de service, doit avoir une hauteur minimale de 1 400 mm. La largeur minimale de toutes les portes permettant aux fauteuils roulants d'entrer dans le véhicule doit être de 900 mm, la largeur pouvant être réduite de 100 mm si la mesure est effectuée au niveau des poignées.

3.6.4.

Il doit être possible de faire entrer dans le véhicule, par au moins une des portes d'accès pour fauteuils roulants, un fauteuil roulant de référence, dont les dimensions sont indiquées à l'annexe III, figure 21.

3.7.1.

Des strapontins peuvent être installés dans un espace prévu pour les fauteuils roulants; lorsqu'ils sont repliés et inutilisés, ils ne peuvent toutefois pas empiéter sur l'espace prévu pour les fauteuils roulants.

3.7.2.

Un véhicule peut être équipé de sièges amovibles installés dans l'espace prévu pour les fauteuils roulants pour autant que ces sièges puissent être facilement démontés par le conducteur ou un membre de l'équipage.

3.7.3.

Lorsque l'espace pour les pieds d'un siège, quel qu'il soit, ou une partie d'un strapontin, lorsqu'il est utilisé, empiète sur l'espace prévu pour les fauteuils roulants, l'inscription ci-après est fixée sur les sièges en question ou juste à côté: «Veuillez céder cet espace à un passager en fauteuil roulant.»

3.8.1.

Système de retenue du fauteuil roulant. Comme variante des dispositions des points 3.8.1.1 à 3.8.1.2.3, les systèmes de retenue peuvent répondre aux exigences figurant aux points 3.8.2 à 3.8.2.11.
