►B

ΟΔΗΓΊΑ 2001/85/ΕΚ ΤΟΥ ΕΥΡΩΠΑΪΚΟΫ ΚΟΙΝΟΒΟΥΛΊΟΥ ΚΑΙ ΤΟΥ ΣΥΜΒΟΥΛΊΟΥ

της 20ής Νοεμβρίου 2001

περί ειδικών διατάξεων για οχήματα μεταφοράς επιβατών, άνω των οκτώ θέσεων εκτός της θέσεως του οδηγού, και περί τροποποιήσεως των οδηγιών 70/156/ΕΟΚ και 97/27/ΕΚ

(ΕΕ L 042, 13.2.2002, p.1)

Επίσημη Εφημερίδα

  No

page

date

►M1

ΟΔΗΓΊΑ 2006/96/ΕΚ ΤΟΥ ΣΥΜΒΟΥΛΊΟΥ της 20ής Νοεμβρίου 2006

  L 363

81

20.12.2006

►M2

ΟΔΗΓΊΑ 2013/15/ΕΕ ΤΟΥ ΣΥΜΒΟΥΛΊΟΥ της 13ης Μαΐου 2013

  L 158

172

10.6.2013

►C1

Διορθωτικό, ΕΕ L 125, 21.5.2003, σ. 14  (2001/85)

1.1.

Η παρούσα οδηγία ισχύει για κάθε μονώροφο, διώροφο άκαμπτο ή αρθρωτό όχημα της κατηγορίας Μ2 ή Μ3, όπως αυτές ορίζονται στο παράρτημα II Α της οδηγίας 70/156/ΕΟΚ.

1.2.

Ωστόσο, οι απαιτήσεις της παρούσας οδηγίας δεν ισχύουν για τα ακόλουθα οχήματα:

1.3.

Οι απαιτήσεις της παρούσας οδηγίας ισχύουν για τα οχήματα που ακολουθούν μόνον εφόσον συμβαδίζουν με την προβλεπόμενη χρήση και λειτουργία τους:

2.1.

«Όχημα», ένα όχημα των κατηγοριών Μ2 ή Μ3, όπως ορίζεται στο παράρτημα II Α της οδηγίας 70/156/ΕΟΚ.

2.2.

«Ορισμός τύπου(ων)»:

2.3.

«Έγκριση οχήματος ή τεχνικής ενότητας», η έγκριση ενός τύπου οχήματος ή ενός τύπου αμαξώματος, όπως ορίζεται στο σημείο 2.2 του παρόντος παραρτήματος ως προς τα κατασκευαστικά χαρακτηριστικά που προδιαγράφονται στην παρούσα οδηγία.

2.4.

«Υπερκατασκευή», το μέρος του αμαξώματος του οχήματος το οποίο συμβάλλει στην αντοχή του οχήματος σε περίπτωση ανατροπής.

2.5.

«Θύρα επιβατών», η θύρα που προορίζεται να χρησιμοποιείται από τους επιβάτες υπό φυσιολογικές συνθήκες με τον οδηγό καθήμενο.

2.6.

«Διπλή θύρα», η θύρα που διαθέτει δύο, ή το ισοδύναμο προς δύο, διόδους προσπέλασης.

2.7.

«Συρόμενη θύρα», μία θύρα η οποία μπορεί να ανοίγει ή να κλείνει μόνο συρόμενη κατά μήκος μιας ή περισσοτέρων ευθυγράμμων ή σχεδόν ευθυγράμμων τροχιών.

2.8.

«Θύρα κινδύνου», η θύρα που προβλέπεται να χρησιμοποιείται από επιβάτες ως έξοδος μόνο κατ' εξαίρεση και ιδίως σε περίπτωση ανάγκης.

2.9.

«Παράθυρο κινδύνου», ένα παράθυρο, όχι αναγκαστικά με υαλοπίνακα, που προβλέπεται να χρησιμοποιείται ως έξοδος από τους επιβάτες μόνο σε περίπτωση ανάγκης.

2.10.

«Διπλό ή πολλαπλό παράθυρο», ένα παράθυρο κινδύνου το οποίο, όταν διαιρεθεί σε δύο ή περισσότερα μέρη με νοητή(ές) κατακόρυφη(ες) ευθεία(ες) ή επίπεδο(α), χωρίζεται σε δύο ή περισσότερα μέρη αντίστοιχα, καθένα από τα οποία ανταποκρίνεται, ως προς τις διαστάσεις και τη δυνατότητα προσπέλασης, στις απαιτήσεις που ισχύουν για ένα κανονικό παράθυρο κινδύνου.

2.11.

«Καταπακτή διαφυγής», άνοιγμα στην οροφή ή το δάπεδο που προορίζεται να χρησιμοποιηθεί ως έξοδος από τους επιβάτες μόνο σε περίπτωση κινδύνου.

2.12.

«Έξοδος κινδύνου», μια θύρα κινδύνου, ένα παράθυρο κινδύνου ή μία καταπακτή διαφυγής.

2.13.

«Έξοδος», μία θύρα επιβατών ή μία έξοδος κινδύνου.

2.14.

«Δάπεδο ή όροφος», το μέρος του αμαξώματος, στην άνω επιφάνεια του οποίου στηρίζονται οι όρθιοι επιβάτες, τα πέλματα των καθήμενων επιβατών και του οδηγού και των τυχόν μελών του πληρώματος, καθώς και, ενδεχομένως, τα σημεία συναρμολόγησης των καθισμάτων.

2.15.

«Διάδρομος», ο χώρος μέσω του οποίου οι επιβάτες μπορούν να έχουν προσπέλαση από οιοδήποτε κάθισμα ή οιαδήποτε σειρά καθισμάτων σε οιοδήποτε άλλο κάθισμα ή άλλη σειρά καθισμάτων ή σε οιαδήποτε άλλη δίοδο προσπέλασης από ή προς οποιαδήποτε θύρα επιβατών ή κλίμακα επικοινωνίας ή οποιοδήποτε χώρο όρθιων επιβατών· στον χώρο αυτό δεν περιλαμβάνεται:

2.16.

«Δίοδος προσπέλασης», ο χώρος που εκτείνεται προς το εσωτερικό του οχήματος και περιλαμβάνεται μεταξύ της θύρας επιβατών και της εξωτερικής ακμής της υψηλότερης βαθμίδας (άκρο του διαδρόμου), του κλιμακοστασίου επικοινωνίας ή του ημικλιμακοστασίου. Όταν δεν υπάρχει βαθμίδα στη θύρα, ο χώρος που θεωρείται ως δίοδος προσπέλασης είναι ο χώρος που μετράται σύμφωνα με το σημείο 7.7.1. και καλύπτει απόσταση μέχρι 300 mm από το σημείο εκκίνησης του διπλού θυρόφυλλου, μετρούμενη από την εσωτερική όψη του.

2.17.

«Διαμέρισμα οδηγού», ο χώρος που προβλέπεται για την αποκλειστική, εκτός από περιπτώσεις κινδύνου, χρήση του οδηγού και περιλαμβάνει το κάθισμα του οδηγού, το τιμόνι, τα χειριστήρια, όργανα και άλλες διατάξεις αναγκαίες για την οδήγηση ή την λειτουργία του οχήματος.

2.18.

«Μάζα του οχήματος σε ετοιμότητα λειτουργίας», η μάζα που ορίζεται στο σημείο 2.5. του παραρτήματος I της οδηγίας 97/27/ΕΚ.

2.19.

«Τεχνικά αποδεκτή μέγιστη μάζα εμφόρτου οχήματος — (Μ)», η μάζα που ορίζεται στο σημείο 2.6. του παραρτήματος I της οδηγίας 97/27/ΕΚ.

2.20.

«Επιβάτης», άτομο διαφορετικό από τον οδηγό ή από ένα μέλος πληρώματος.

2.21.

«Επιβάτης μειωμένης κινητικότητας», όλοι οι επιβάτες που δυσκολεύονται να χρησιμοποιήσουν τις δημόσιες συγκοινωνίες, όπως άτομα με ειδικές ανάγκες (συμπεριλαμβανομένων ατόμων με προβλήματα διανοητικής και αισθητηριακής φύσεως και ατόμων που χρησιμοποιούν αναπηρικές πολυθρόνες), άτομα χωλαίνοντα, πρόσωπα μικρού αναστήματος, άτομα με βαριές αποσκευές, ηλικιωμένα άτομα, έγκυες γυναίκες, άτομα με καρότσια αγορών και γονείς με παιδιά (συμπεριλαμβανομένων παιδιών τα οποία κάθονται σε καροτσάκια για νήπια).

2.22.

«Χρήστης αναπηρικής πολυθρόνας», άτομο που, λόγω αναπηρίας ή ειδικών αναγκών, χρησιμοποιεί αναπηρική πολυθρόνα για τη μετακίνησή του.

2.23.

«Μέλος πληρώματος», άτομο που έχει ορισθεί ως συνοδηγός ή ως πιθανός βοηθός.

2.24.

«Διαμέρισμα επιβατών», χώρος που προβλέπεται για χρήση των επιβατών εξαιρέσει οιουδήποτε άλλου χώρου καταλαμβανόμενου από μόνιμες εγκαταστάσεις όπως κυλικεία, μικρομαγειρεία, τουαλέτες ή διαμερίσματα αποσκευών/εμπορευμάτων.

2.25.

«Μηχανοκίνητη θύρα επιβατών», θύρα επιβατών η οποία λειτουργεί αποκλειστικά με ενέργεια εκτός της μυϊκής δύναμης, και της οποίας τη λειτουργία, εάν δεν είναι αυτόματη, ελέγχει από απόσταση ο οδηγός ή μέλος του πληρώματος.

2.26.

«Θύρα επιβατών αυτόματης λειτουργίας», μηχανοκίνητη θύρα επιβατών η οποία μπορεί να ανοίγει (εξαιρέσει των μέσων χειρισμού σε περίπτωση κινδύνου) μόνο εφόσον ένας επιβάτης θέσει σε λειτουργία χειριστήριο μηχανισμό και αφού ενεργοποιηθούν οι χειριστήριοι μηχανισμοί από τον οδηγό, και η οποία κλείνει στη συνέχεια αυτομάτως.

2.27.

«Διάταξη παρεμπόδισης της εκκίνησης», μία αυτόματη διάταξη η οποία εμποδίζει την εκκίνηση του οχήματος.

2.28.

«Θύρα επιβατών την οποία χειρίζεται ο οδηγός», μία θύρα επιβατών η οποία, υπό κανονικές συνθήκες, ανοίγει και κλείνει από τον οδηγό.

2.29.

«Κάθισμα με προτεραιότητα», κάθισμα με συμπληρωματικό χώρο για επιβάτη μειωμένης κινητικότητας και το οποίο φέρει σχετική σήμανση.

2.30.

«Βοήθημα επιβίβασης», σύστημα που διευκολύνει την πρόσβαση αναπηρικής πολυθρόνας στο όχημα, όπως ανελκυστήρας, κεκλιμένο επίπεδο, κ.λπ.

2.31.

«Σύστημα χαμηλώματος» του αμαξώματος, σύστημα το οποίο κατεβάζει μερικώς ή ολικώς το αμάξωμα του οχήματος σε σχέση με τη συνήθη θέση που έχει όταν κυκλοφορεί.

2.32.

«Ανελκυστήρας», διάταξη ή σύστημα με εξέδρα η οποία μπορεί να ανυψώνεται και να κατεβαίνει για να προσφέρει πρόσβαση στους επιβάτες μεταξύ του εδάφους ή του πεζοδρομίου και του διαμερίσματος επιβατών.

2.33.

«Κεκλιμένο επίπεδο», διάταξη για να γεφυρώνει το άνοιγμα μεταξύ του δαπέδου του διαμερίσματος επιβατών και του εδάφους ή του πεζοδρομίου.

2.34.

«Φορητό κεκλιμένο επίπεδο», κεκλιμένο επίπεδο το οποίο μπορεί να αποσπάται από τη δομή του οχήματος και μπορεί να αναπτυχθεί από το οδηγό ή μέλος του πληρώματος.

2.35.

«Αποσυναρμολογούμενο κάθισμα», κάθισμα το οποίο μπορεί εύκολα να αποσπασθεί από το όχημα.

2.36.

«Εμπρός» και «πίσω», το εμπρόσθιο ή το οπίσθιο του οχήματος σε σχέση με την κανονική κατεύθυνση κίνησης οι όροι «εμπρόσθιος», «ο πλέον εμπρόσθιος», «οπίσθιος» ή «ο πλέον οπίσθιος» κ.λπ. πρέπει να χρησιμοποιούνται ανάλογα.

2.37.

«Κλιμακοστάσιο επικοινωνίας», κλιμακοστάσιο που επιτρέπει την επικοινωνία μεταξύ του άνω και του κάτω ορόφου.

2..

«Χωριστό διαμέρισμα», χώρος εντός του οχήματος ο οποίος είναι δυνατόν να καταλαμβάνεται από επιβάτες ή πλήρωμα όταν χρησιμοποιείται το όχημα, ο οποίος χωρίζεται από κάθε άλλο χώρο επιβατών ή πληρώματος, εκτός από την περίπτωση κατά την οποία ένα χώρισμα επιτρέπει στους επιβάτες να βλέπουν εντός του άλλου χώρου επιβατών, και ο οποίος συνδέεται με διάδρομο χωρίς θύρες.

2.39.

«Ημικλιμακοστάσιο», κλιμακοστάσιο από τον άνω όροφο το οποίο καταλήγει σε έξοδο κινδύνου.

3.1.

Η αίτηση έγκρισης ΕΚ τύπου οχήματος ή έγκρισης ΕΚ χωριστής τεχνικής ενότητας ή έγκρισης ΕΚ τύπου οχήματος με αμάξωμα ήδη εγκεκριμένο ως χωριστή τεχνική ενότητα σύμφωνα με το άρθρο 3 παράγραφος 4 της οδηγίας 70/156/ΕΟΚ ενός τύπου οχήματος ή τύπου αμαξώματος ή τύπου οχήματος με αμάξωμα ήδη εγκεκριμένο ως χωριστή τεχνική ενότητα όσον αφορά τις ειδικές της διατάξεις για οχήματα που χρησιμοποιούνται για τη μεταφορά επιβατών και διαθέτουν άνω των οκτώ θέσεων εκτός της θέσεως του οδηγού υποβάλλεται από τον αντίστοιχο κατασκευαστή.

3.2.

Όταν υποβάλλεται αίτηση για την έγκριση ΕΚ τύπου οχήματος το οποίο κατασκευάζεται με τη συναρμολόγηση ενός πλαισίου και ενός εγκεκριμένου αμαξώματος, ο όρος «κατασκευαστής» υποδηλώνει το συναρμολογητή.

3.3.

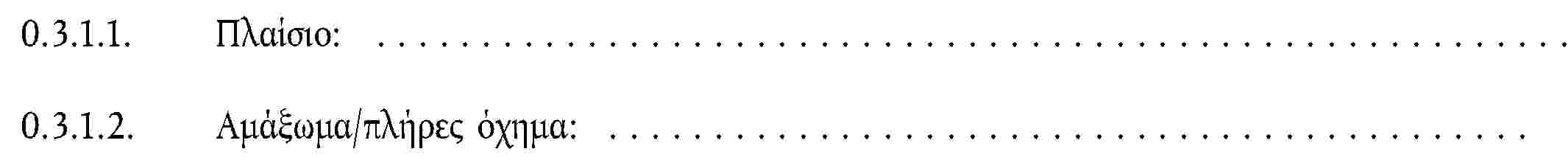

Υπόδειγμα του δελτίου πληροφοριών περιέχεται στο παράρτημα II, προσάρτημα 1:

Υποπροσάρτημα 1 : για τον τύπο οχήματος,

Υποπροσάρτημα 2 : για τον τύπο αμαξώματος και

Υποπροσάρτημα 3 : για τον τύπο οχήματος με αμάξωμα ήδη εγκεκριμένο ως χωριστή τεχνική ενότητα,

3.4.

Στη τεχνική υπηρεσία που είναι αρμόδια για τις δοκιμές έγκρισης τύπου προσκομίζεται όχημα ή αμάξωμα αντιπροσωπευτικό του τύπου που πρόκειται να εγκριθεί, με τον ειδικό του εξοπλισμό.

4.1.

Εφόσον πληρούνται οι σχετικές απαιτήσεις, χορηγείται έγκριση ΕΚ τύπου σύμφωνα με το άρθρο 4 παράγραφος 3 της οδηγίας 70/156/ΕΟΚ.

4.2.

Υπόδειγμα του πιστοποιητικού έγκρισης ΕΚ τύπου περιέχεται στο παράρτημα II, προσάρτημα 2:

Υποπροσάρτημα 1 : για τον τύπο οχήματος,

Υποπροσάρτημα 2 : για τον τύπο αμαξώματος,

Υποπροσάρτημα 3 : για τον τύπο οχήματος με αμάξωμα ήδη εγκεκριμένο ως χωριστή τεχνική ενότητα,

4.3.

Σε κάθε εγκρινόμενο τύπο οχήματος ή τύπο αμαξώματος χορηγείται αριθμός έγκρισης σύμφωνα με το παράρτημα VII της οδηγίας 70/156/ΕΟΚ. Το ίδιο κράτος μέλος δεν μπορεί να χορηγεί τον ίδιο αριθμό σε άλλο τύπο οχήματος ή τύπο αμαξώματος.

4.4.

5.1.

Σε περίπτωση μεταβολής του τύπου οχήματος ή του τύπου αμαξώματος που έχει εγκριθεί σύμφωνα με την παρούσα οδηγία, ισχύουν οι διατάξεις του άρθρου 5 της οδηγίας 70/156/ΕΟΚ.

6.1.

Τα μέτρα για την εξασφάλιση της πιστότητας της παραγωγής λαμβάνονται σύμφωνα με τις διατάξεις που καθορίζονται στο άρθρο 10 της οδηγίας 70/156/ΕΟΚ.

7.1.1.

Εκτός εάν ορίζεται διαφορετικά, όλες οι μετρήσεις γίνονται όταν το όχημα έχει τη μάζα οχήματος σε ετοιμότητα λειτουργίας και είναι στάσιμο σε ομαλή και οριζόντια επιφάνεια και ευρίσκεται στην κανονική κατάσταση για λειτουργία. Εάν έχει εγκατασταθεί σύστημα χαμηλώματος, το σύστημα αυτό πρέπει να είναι ρυθμισμένο έτσι ώστε το όχημα να ευρίσκεται στο κανονικό ύψος του για λειτουργία. Σε περίπτωση έγκρισης τύπου ενός αμαξώματος ως χωριστής τεχνικής ενότητας, η θέση του αμαξώματος σε σχέση με την επίπεδη οριζόντια επιφάνεια ορίζεται από τον κατασκευαστή.

7.1.2.

Όταν, σύμφωνα με κάποια απαίτηση της παρούσας οδηγίας, μια επιφάνεια του οχήματος πρέπει να είναι οριζόντια ή να έχει κάποια συγκεκριμένη κλίση όταν το όχημα έχει τη μάζα οχήματος σε ετοιμότητα λειτουργίας, στην περίπτωση οχήματος με μηχανική ανάρτηση, η επιφάνεια μπορεί να έχει μεγαλύτερη κλίση ή να είναι κεκλιμένη όταν το όχημα έχει τη μάζα οχήματος σε ετοιμότητα λειτουργίας, υπό την προϋπόθεση ότι η απαίτηση αυτή πληρούται όταν το όχημα είναι στη θέση φόρτωσης που δηλώνει ο κατασκευαστής. Εάν στο όχημα έχει εγκατασταθεί σύστημα χαμηλώματος, δεν πρέπει να είναι εν λειτουργία.

7.2.1.

Για τον υπολογισμό του συνολικού εμβαδού S0 που διατίθεται για τους επιβάτες αφαιρείται από το συνολικό εμβαδόν του δαπέδου του οχήματος:

7.2.2.

Για τον υπολογισμό του εμβαδού της επιφανείας S1 που διατίθεται για τους όρθιους επιβάτες, αφαιρείται από το S0:

7.2.3.

Στο όχημα πρέπει να υπάρχει αριθμός (Ρ) καθισμάτων, πλην των πτυσσόμενων, σύμφωνος προς τις απαιτήσεις του σημείου 7.7.8. Στα οχήματα κλάσης I, II ή Α, ο αριθμός καθισμάτων κάθε ορόφου είναι τουλάχιστον ίσος προς τον αριθμό τετραγωνικών μέτρων του δαπέδου του ορόφου αυτού που διατίθενται για τους επιβάτες και το (τυχόν) πλήρωμα στρογγυλεμένο προς τον πλησιέστερο ακέραιο· στα οχήματα της κλάσης I, πλην του άνω ορόφου, ο αριθμός αυτός μπορεί να μειώνεται κατά 10 %.

7.2.4.

Για τα οχήματα με μεταβλητή διαρρύθμιση καθισμάτων, ο χώρος που διατίθεται για τους όρθιους επιβάτες (S1) και οι διατάξεις του σημείου 7.3 καθορίζονται για καθεμία από τις ακόλουθες συνθήκες, ανάλογα με την περίπτωση:

7.3.1.

Το όχημα πρέπει να φέρει σαφή επισήμανση, σε σαφώς ορατή εσωτερική θέση, κοντά στην εμπρόσθια θύρα, με χαρακτήρες ή εικονογράμματα ύψους τουλάχιστον 15 mm και αριθμούς ύψους τουλάχιστον 25 mm, με:

7.3.2.

Εάν ένα όχημα έχει σχεδιαστεί ώστε να έχει μεταβαλλόμενο αριθμό καθήμενων επιβατών, επιφάνεια διαθέσιμη για όρθιους επιβάτες ή για αριθμό μεταφερομένων αναπηρικών πολυθρόνων, οι απαιτήσεις του σημείου 7.3.1 εφαρμόζονται κατά περίπτωση σε κάθε μέγιστη δυναμικότητα καθήμενων και τον αντίστοιχο αριθμό αναπηρικών πολυθρόνων και όρθιων επιβατών.

7.3.3.

Στο χώρο του οδηγού και σε θέση σαφώς ορατή από τον οδηγό, πρέπει να προβλέπεται χώρος με γράμματα ή εικονογράμματα ύψους τουλάχιστον 10 mm και αριθμούς ύψους τουλάχιστον 12 mm, με:

7.4.1.

Η ευστάθεια ενός οχήματος πρέπει να είναι τέτοια ώστε να μην υπάρχει υπέρβαση του σημείου στο οποίο επέρχεται η ανατροπή, όταν η επιφάνεια επί της οποίας στηρίζεται το όχημα έχει κλίση κατά τη στροφή προς αμφότερες τις πλευρές 28 μοιρών από το οριζόντιο επίπεδο.

7.4.2.

Για τους σκοπούς της ανωτέρω δοκιμής, το όχημα πρέπει να έχει τη μάζα οχήματος σε ετοιμότητα λειτουργίας, όπως περιγράφεται στο σημείο 2.18, καθώς επίσης:

7.4.3.

Το ύψος οιασδήποτε βαθμίδας που χρησιμοποιείται για να αποφεύγεται η πλευρική ολίσθηση ενός τροχού του οχήματος επί της διάταξης δοκιμής κλίσεως δεν πρέπει να είναι μεγαλύτερο των δύο τρίτων της απόστασης μεταξύ της επιφανείας επάνω στην οποία στέκεται το όχημα πριν αποκτήσει κλίση και του μέρους του σώτρου του συγκεκριμένου τροχού που είναι πλησιέστερο προς την επιφάνεια, όταν το όχημα είναι φορτωμένο σύμφωνα με το σημείο 7.4.2.

7.4.4.

Τα μέρη οχήματος, τα οποία δεν προβλέπεται να έρχονται σε επαφή υπό φυσιολογικές συνθήκες χρήσης, δεν πρέπει να έρχονται σε επαφή κατά τη διάρκεια της δοκιμής ούτε να υπόκεινται ζημία ή να μετατοπίζονται.

7.4.5.

Εναλλακτικά, είναι δυνατόν να χρησιμοποιείται μέθοδος υπολογισμού για να αποδεικνύεται ότι το όχημα δεν ανατρέπεται υπό τις συνθήκες που περιγράφονται στα σημεία 7.4.1 και 7.4.2. Στον υπολογισμό αυτό πρέπει να λαμβάνονται υπόψη οι ακόλουθες παράμετροι:

7.5.1.1.

Στο διαμέρισμα κινητήρα, δεν πρέπει να χρησιμοποιείται κανένα εύφλεκτο ηχομονωτικό υλικό ή υλικό ικανό να διαποτισθεί από καύσιμο, λιπαντικό ή άλλο καύσιμο υλικό, εκτός εάν το υλικό είναι αδιαβροχοποιημένο.

7.5.1.2.

Πρέπει να λαμβάνεται μέριμνα ώστε να υπάρχει κατάλληλη έξοδος του διαμερίσματος του κινητήρα είτε στραγγιστικά στόμια ώστε να αποφεύγεται, κατά το δυνατόν, η συσσώρευση καυσίμου, λιπαντικού ελαίου ή οιουδήποτε άλλου καύσιμου υλικού σε οιοδήποτε μέρος του διαμερίσματος του κινητήρα.

7.5.1.3.

Μεταξύ του διαμερίσματος του κινητήρα ή οιασδήποτε άλλης πηγής θερμότητας (όπως η διάταξη που είναι σχεδιασμένη για να απορροφά την ενέργεια που ελευθερώνεται όταν το όχημα κατέρχεται επιμήκη κατωφέρεια, π.χ. επιβραδυντής, ή διάταξη θέρμανσης του εσωτερικού του αμαξώματος, διαφορετική όμως από μία διάταξη που λειτουργεί με κυκλοφορία θερμού νερού) και του υπόλοιπου οχήματος πρέπει να υπάρχει χώρισμα από πυράντοχο υλικό. Όλες οι πακτώσεις, οι σύνδεσμοι, τα παρεμβύσματα κ.λπ. που χρησιμοποιούνται στο χώρισμα αυτό πρέπει να είναι πυράντοχα.

7.5.1.4.

Στο διαμέρισμα των επιβατών, επιτρέπεται να υπάρχει θερμαντική διάταξη, η οποία λειτουργεί με άλλη μέθοδο πλην του θερμού νερού, εφόσον περιβάλλεται από υλικό σχεδιασμένο να αντέχει στις παραγόμενες από αυτήν θερμοκρασίες, δεν εκλύει τοξικές αναθυμιάσεις και είναι τοποθετημένη έτσι ώστε κανένας επιβάτης να μην μπορεί να αγγίξει μια θερμή επιφάνεια.

7.5.2.1.

Όλα τα καλώδια πρέπει να είναι μονωμένα και όλα τα καλώδια και ο ηλεκτρολογικός εξοπλισμός πρέπει να μπορούν να αντέχουν στις συνθήκες θερμοκρασίας και υγρασίας στις οποίες εκτίθενται. Στο διαμέρισμα του κινητήρα, πρέπει να δίδεται ιδιαίτερη προσοχή ούτως ώστε τα καλώδια και ο ηλεκτρολογικός εξοπλισμός να αντέχουν στη θερμοκρασία του περιβάλλοντος και στα αποτελέσματα όλων των τυχόν ρυπαντών.

7.5.2.2.

Από κανένα καλώδιο του ηλεκτρικού κυκλώματος δεν πρέπει να διέρχεται περισσότερο ηλεκτρικό ρεύμα από εκείνο για το οποίο έχει σχεδιασθεί το καλώδιο με βάση τον τρόπο εγκατάστασής του και τη μέγιστη θερμοκρασία περιβάλλοντος.

7.5.2.3.

Κάθε ηλεκτρικό κύκλωμα που τροφοδοτεί ένα τμήμα του εξοπλισμού, εξαιρέσει του εκκινητή, του κυκλώματος ανάφλεξης (επιβαλλόμενη ανάφλεξη), των αναφλεκτήρων, της διάταξης παύσης του κινητήρα, του κυκλώματος φόρτισης και της γείωσης του συσσωρευτή, πρέπει να διαθέτει ασφάλεια ή διακόπτη κυκλώματος. Μπορούν ωστόσο να προστατεύονται με κοινή ασφάλεια ή κοινό διακόπτη κυκλώματος, υπό τον όρο ότι η ονομαστική έντασή τους δεν υπερβαίνει τα 16 Α.

7.5.2.4.

Όλα τα καλώδια πρέπει να είναι καλά προστατευμένα και ασφαλώς τοποθετημένα κατά τρόπο ώστε να μην μπορούν να υποστούν βλάβη λόγω κοπής, τριβής ή φθοράς.

7.5.2.5.

Όταν η τάση υπερβαίνει το 100 Volts RMS (τετραγωνική ρίζα του μέσου όρου) σε ένα ή περισσότερα ηλεκτρικά κυκλώματα του οχήματος, ένας διακόπτης μόνωσης μηχανικής λειτουργίας, ο οποίος είναι ικανός να αποσυνδέσει όλα αυτά τα κυκλώματα από την κύρια συσκευή ηλεκτρικής παροχής συνδέεται με κάθε πόλο της παροχής αυτής, η οποία δεν διαθέτει γείωση, και τοποθετείται εντός του οχήματος σε θέση εύκολα προσιτή από τον οδηγό, εφόσον αυτός ο διακόπτης μόνωσης μπορεί να αποσυνδέσει οιοδήποτε ηλεκτρικό κύκλωμα που τροφοδοτεί τους υποχρεωτικούς εξωτερικούς φανούς του οχήματος. Η παρούσα παράγραφος δεν ισχύει για τα κυκλώματα ανάφλεξης υψηλής τάσης ή για τα κυκλώματα μέσα σε μια μονάδα εξοπλισμού του οχήματος.

7.5.2.6.

Όλα τα ηλεκτρικά καλώδια πρέπει να είναι τοποθετημένα έτσι ώστε κανένα τμήμα τους να μην έρχεται σε επαφή με οποιαδήποτε σωλήνωση του συστήματος τροφοδοσίας καυσίμου ή με οιοδήποτε μέρος του συστήματος εξάτμισης, ή να υποβάλλεται σε υπερβολική θερμότητα, εκτός εάν έχει προβλεφθεί κατάλληλη ειδική μόνωση και προστασία, όπως π.χ. σε μια ηλεκτρομαγνητική βαλβίδα εξάτμισης.

7.5.3.1.

Όλοι οι συσσωρευτές πρέπει να είναι καλά ασφαλισμένοι και ευπρόσιτοι.

7.5.3.2.

Το διαμέρισμα του συσσωρευτή πρέπει να είναι χωρισμένο από το διαμέρισμα επιβατών και το διαμέρισμα του οδηγού και να αερίζεται από τον εξωτερικό αέρα.

7.5.3.3.

Οι ακροδέκτες του συσσωρευτή πρέπει να είναι προστατευμένοι από βραχυκύκλωμα.

7.5.4.1.

Πρέπει να προβλέπεται χώρος για έναν ή περισσότερους πυροσβεστήρες, εκ των οποίων ο ένας κοντά στο κάθισμα του οδηγού. Στα οχήματα της κλάσης Α ή Β, ο χώρος αυτός πρέπει να είναι τουλάχιστον 8 dm3, για δε τα οχήματα των κλάσεων I, II ή III, τουλάχιστον 15 dm3.

7.5.4.2.

Πρέπει να προβλέπεται χώρος για ένα ή περισσότερα κιβώτια πρώτων βοηθειών. Ο χώρος πρέπει να είναι τουλάχιστον 7 dm3, η δε ελάχιστη διάστασή του τουλάχιστον 80 mm.

7.5.4.3.

Οι πυροσβεστήρες και τα κιβώτια πρώτων βοηθειών επιτρέπεται να είναι προστατευμένα από την κλοπή ή τον βανδαλισμό (π.χ. μέσα σε εσωτερικό ερμάριο ή πίσω από θραύσιμη ύαλο), υπό την προϋπόθεση ότι τα σημεία όπου ευρίσκονται είναι ευδιάκριτα και ότι έχουν προβλεφθεί τα μέσα με τα οποία μπορούν εύκολα να χρησιμοποιηθούν σε περίπτωση ανάγκης.

7.6.1.1.

7.6.1.2.

Κάθε αρθρωτό όχημα πρέπει να διαθέτει σε κάθε άκαμπτο τμήμα του τουλάχιστον μία θύρα επιβατών, ενώ κάθε αρθρωτό όχημα της κλάσης I πρέπει να διαθέτει τουλάχιστον δύο θύρες επιβατών στο εμπρόσθιο τμήμα του.

7.6.1.3.

Για τους σκοπούς της παρούσας απαίτησης, οι θύρες επιβατών με μηχανοκίνητο σύστημα ελέγχου δεν θεωρούνται θύρες κινδύνου, εκτός εάν μπορούν να είναι και χειροκίνητες, όταν το σύστημα ελέγχου που περιγράφεται στο σημείο 7.6.5.1 έχει ενεργοποιηθεί σε περίπτωση ανάγκης.

7.6.1.4.

Οι καταπακτές διαφυγής υπολογίζονται μόνο ως μία από τις ανωτέρω αναφερόμενες εξόδους κινδύνου.

7.6.1.5.

Κάθε άκαμπτο τμήμα ενός αρθρωτού οχήματος αντιμετωπίζεται ως χωριστό όχημα για τον καθορισμό του κατώτατου αριθμού και της θέσης των εξόδων, εκτός από την περίπτωση του σημείου 7.6.2.4. Για τον καθορισμό του αριθμού των εξόδων κινδύνου, οι τουαλέτες ή τα μαγειρεία δεν θεωρούνται ως χωριστά διαμερίσματα. Ο αριθμός επιβατών καθορίζεται για κάθε άκαμπτο τμήμα.

7.6.1.6.

Μια διπλή θύρα επιβατών υπολογίζεται ως δύο θύρες και κάθε διπλό ή πολλαπλό παράθυρο ως δύο παράθυρα κινδύνου.

7.6.1.7.

Εάν το διαμέρισμα οδηγού δεν παρέχει πρόσβαση στο διαμέρισμα επιβατών μέσω διαδρόμου που πληροί μία από τις προϋποθέσεις που περιγράφονται στο σημείο 7.7.5.1, πρέπει να πληρούνται οι ακόλουθοι όροι:

7.6.1.8.

Εάν υπάρχει πρόσβαση στο διαμέρισμα οδηγού και τα παρακείμενα καθίσματα από το κυρίως διαμέρισμα επιβατών μέσω διαδρόμου που πληροί μία από τις προϋποθέσεις που περιγράφονται στο σημείο 7.7.5.11, δεν απαιτείται εξωτερική έξοδος από το διαμέρισμα του οδηγού.

7.6.1.9.

Εάν προβλέπεται θύρα οδηγού ή άλλη έξοδος από το διαμέρισμα υπό τις περιστάσεις που περιγράφονται στο σημείο 7.6.1.8, αυτή μπορεί να υπολογίζεται ως έξοδος επιβατών αν:

7.6.1.10.

Τα σημεία 7.6.1.8 και 7.6.1.9 δεν αποκλείουν την ύπαρξη θύρας ή άλλου εμποδίου μεταξύ του καθίσματος του οδηγού και του διαμερίσματος επιβατών, υπό τον όρο ότι το εμπόδιο αυτό μπορεί εύκολα να ελευθερωθεί από τον οδηγό σε περίπτωση ανάγκης. Μία θύρα οδηγού σε διαμέρισμα προστατευόμενο από εμπόδιο του είδους αυτού δεν υπολογίζεται ως έξοδος επιβατών.

7.6.1.11.

7.6.2.1.

Οι θύρες επιβατών τοποθετούνται στην πλευρά του οχήματος που προσεγγίζει περισσότερο την πλευρά της οδού που αντιστοιχεί στην κατεύθυνση κυκλοφορίας της χώρας στην οποία το όχημα πρόκειται να λάβει άδεια λειτουργίας, και τουλάχιστον μία από αυτές πρέπει να βρίσκεται στο εμπρόσθιο ήμισυ του οχήματος. Αυτό δεν αποκλείει την ύπαρξη θύρας στην οπίσθια όψη του οχήματος για χρήση της από επιβάτες με αναπηρική πολυθρόνα.

7.6.2.2.

Δύο από τις θύρες που αναφέρονται στο σημείο 7.6.1.1 πρέπει να είναι διαχωρισμένες, έτσι ώστε η απόσταση μεταξύ των εγκαρσίων επιπέδων που διέρχονται από το κέντρο της επιφάνειάς τους να μην είναι μικρότερη του 40 % του συνολικού μήκους του διαμερίσματος επιβατών. Εφόσον μία από αυτές τις δύο θύρες αποτελεί τμήμα διπλής θύρας, η απόσταση αυτή μετράται μεταξύ των δύο πλέον απομακρυσμένων θυρών.

7.6.2.3.

Οι έξοδοι τοποθετούνται έτσι ώστε ο αριθμός τους εκατέρωθεν του οχήματος να είναι ουσιαστικά ο ίδιος.

7.6.2.4.

Τουλάχιστον μία έξοδος κινδύνου πρέπει να τοποθετείται είτε στην οπίσθια όψη είτε στην εμπρόσθια όψη του οχήματος αντίστοιχα. Για τα οχήματα της κλάσης I, και για τα οχήματα με οπίσθιο μέρος στο οποίο η είσοδος επιβατών είναι αδύνατη, η παρούσα απαίτηση πληρείται εφόσον υπάρχει μία καταπακτή διαφυγής.

7.6.2.5.

Οι έξοδοι επί της ιδίας πλευράς του οχήματος πρέπει να είναι κατάλληλα κατανεμημένες κατά μήκος του οχήματος.

7.6.2.6.

Επιτρέπεται μία θύρα στην οπίσθια όψη του οχήματος εφόσον δεν πρόκειται για θύρα επιβατών.

7.6.2.7.

Όταν υπάρχουν καταπακτές διαφυγής, αυτές τοποθετούνται ως εξής: εφόσον υπάρχει μόνον μία καταπακτή, αυτή πρέπει να βρίσκεται στο μεσαίο τρίτο του οχήματος· εφόσον υπάρχουν δύο καταπακτές, αυτές πρέπει να έχουν μεταξύ τους απόσταση τουλάχιστον 2 m μεταξύ των πλησιέστερων ακμών των ανοιγμάτων επί μίας γραμμής παράλληλης προς τον διαμήκη άξονα του οχήματος.

7.6.3.1.

7.6.3.2.

Τα οχήματα μέγιστης χωρητικότητας 22 επιβατών μπορούν να πληρούν είτε τις απαιτήσεις του σημείου 7.6.3.1. είτε εκείνες του παραρτήματος VI, σημείο 1.1.

7.6.4.1.

Κάθε θύρα επιβατών πρέπει να είναι δυνατόν να ανοίγει εύκολα από το εσωτερικό και το εξωτερικό του οχήματος όταν το όχημα είναι εν στάσει (όχι όμως αναγκαστικά όταν το όχημα βρίσκεται εν κινήσει). Ωστόσο, η παρούσα απαίτηση δεν αποκλείει τη δυνατότητα μανδάλωσης της θύρας από έξω, εφόσον η θύρα μπορεί πάντοτε να ανοιχθεί από μέσα.

7.6.4.2.

Κάθε χειριστήριο ή διάταξη ανοίγματος μιας θύρας επιβατών από έξω πρέπει να βρίσκεται σε απόσταση μεταξύ 1 000 και 1 500 mm από το έδαφος και το πολύ 500 mm από τη θύρα. Στα οχήματα των κλάσεων I, II και III, τα χειριστήρια ή οι διατάξεις ανοίγματος μιας θύρας επιβατών από μέσα πρέπει να βρίσκονται σε απόσταση μεταξύ 1 000 και 1 500 mm από την άνω επιφάνεια του δαπέδου ή της βαθμίδας που είναι πλησιέστερη προς τη διάταξη χειρισμού, και το πολύ 500 mm από τη θύρα. Η απαίτηση αυτή δεν ισχύει για τα χειριστήρια στο χώρο του οδηγού.

7.6.4.3.

Κάθε χειροκίνητη μονάδα θύρας επιβατών, συρόμενη ή περιστρεφόμενη, πρέπει να σύρεται ή να περιστρέφεται έτσι ώστε, εάν η ανοικτή θύρα έρχεται σε επαφή με ακίνητο αντικείμενο ενόσω το όχημα κινείται, να κλείνει.

7.6.4.4.

Όταν μία χειροκίνητη θύρα επιβατών είναι εξοπλισμένη με σύστημα που μανδαλώνει τη θύρα όταν κλείνει απότομα, το μάνδαλο πρέπει να μανδαλώνει σε δύο στάδια.

7.6.4.5.

Στην εσωτερική πλευρά μιας θύρας επιβατών δεν πρέπει να υπάρχει καμία διάταξη που να καλύπτει τις εσωτερικές βαθμίδες όταν η θύρα είναι κλειστή. Αυτό δεν αποκλείει την ύπαρξη μέσα στο κλιμακοστάσιο, όταν η θύρα είναι κλειστή, του μηχανισμού λειτουργίας της θύρας και άλλου εξοπλισμού προσαρτημένου στην εσωτερική πλευρά της θύρας, ο οποίος δεν αποτελεί προέκταση του δαπέδου επί του οποίου στέκονται επιβάτες. Αυτός ο μηχανισμός και ο εξοπλισμός δεν πρέπει να είναι επικίνδυνος για τους επιβάτες.

7.6.4.6.

Εφόσον η άμεση ορατότητα δεν είναι επαρκής, πρέπει να τοποθετούνται οπτικές ή άλλες διατάξεις ώστε να μπορεί ο οδηγός να ανιχνεύει από τη θέση του την παρουσία επιβάτη στην άμεση εσωτερική και εξωτερική γειτνίαση κάθε πλευράς θύρας επιβατών μη αυτόματης λειτουργίας. Στην περίπτωση θύρας επιβατών στην οπίσθια όψη του οχήματος μέγιστης χωρητικότητας 22 επιβατών, η απαίτηση αυτή πληρούται εφόσον ο οδηγός μπορεί να ανιχνεύει την παρουσία ατόμου ύψους 1,3 m το οποίο στέκεται σε απόσταση 1 m πίσω από το όχημα.

7.6.4.7.

Κάθε θύρα η οποία ανοίγει προς το εσωτερικό του οχήματος, καθώς και ο μηχανισμός της πρέπει να είναι έτσι κατασκευασμένοι ώστε η κίνησή τους να μην μπορεί να προκαλεί τραυματισμό σε επιβάτες υπό φυσιολογικές συνθήκες χρήσης. Εφόσον χρειάζεται, πρέπει να προβλέπονται κατάλληλες προστατευτικές διατάξεις.

7.6.4.8.

Εάν μια θύρα επιβατών είναι δίπλα σε θύρα τουαλέτας ή άλλου εσωτερικού διαμερίσματος, η θύρα επιβατών πρέπει να είναι προστατευμένη από ακούσια λειτουργία της. Ωστόσο, η απαίτηση αυτή δεν ισχύει εφόσον η θύρα μανδαλώνεται αυτόματα όταν το όχημα κινείται με ταχύτητα άνω των 5 km/h.

7.6.4.9.

Στην περίπτωση των οχημάτων χωρητικότητας έως 22 επιβατών, τα φύλλα των θυρών επιβατών που βρίσκονται στην οπίσθια όψη του οχήματος δεν πρέπει να ανοίγουν άνω των 115° ή κάτω των 85° και, όταν είναι ανοικτά, να μπορούν αυτόματα να διατηρούνται στη θέση αυτή. Αυτό δεν αποκλείει την ικανότητα υπέρβασης του σημείου ακινητοποίησής τους και ανοίγματος της θύρας πέραν της γωνίας αυτής όταν αυτό είναι ασφαλές π.χ., για να είναι εύκολη η προσέγγιση υψηλού πλατύσκαλου για την φόρτωση ή για να ανοίγουν οι θύρες κατά 270° έτσι ώστε να δημιουργείται καθαρός χώρος φόρτωσης στο πίσω μέρος του οχήματος.

7.6.5.1.

Σε περίπτωση έκτακτης ανάγκης, κάθε θύρα επιβατών μηχανοκίνητης λειτουργίας πρέπει να είναι δυνατόν, όταν το όχημα βρίσκεται εν στάσει (όχι όμως αναγκαστικά όταν το όχημα βρίσκεται εν κινήσει), να ανοίγει από μέσα και, όταν δεν είναι μανδαλωμένη, από έξω με χειριστήρια τα οποία, άσχετα από το αν υπάρχει ρεύμα,

7.6.5.2.

Πρέπει να προβλέπεται διάταξη, η οποία να λειτουργεί από τον οδηγό καθήμενο στο κάθισμά του για να απενεργοποιεί τα εξωτερικά χειριστήρια έκτακτης ανάγκης, έτσι ώστε να μανδαλώνουν οι θύρες επιβατών από έξω. Στην περίπτωση αυτή, τα εξωτερικά χειριστήρια έκτακτης ανάγκης πρέπει να τίθενται εκ νέου αυτόματα σε λειτουργία είτε με την έναρξη λειτουργίας του κινητήρα είτε πριν το όχημα αποκτήσει ταχύτητα 20 km/h. Συνεπώς, η απενεργοποίηση των εξωτερικών χειριστηρίων έκτακτης ανάγκης δεν επέρχεται αυτομάτως αλλά απαιτεί ενέργεια του οδηγού.

7.6.5.3.

Κάθε θύρα επιβατών που τίθεται λειτουργία από τον οδηγό πρέπει να μπορεί να τίθεται σε λειτουργία από αυτόν καθήμενο στο κάθισμα οδήγησης χρησιμοποιώντας χειριστήρια τα οποία, εξαιρέσει της περίπτωσης ποδοκίνητου χειριστηρίου, φέρουν σαφή και χωριστή ένδειξη.

7.6.5.4.

Κάθε θύρα επιβατών μηχανοκίνητης λειτουργίας πρέπει να ενεργοποιεί μία οπτική ένδειξη, πλήρως ορατή στον οδηγό στη φυσιολογική θέση οδήγησης υπό οιεσδήποτε συνθήκες φυσικού φωτισμού, με σκοπό να προειδοποιείται ότι η θύρα δεν έχει κλείσει τελείως. Η ένδειξη αυτή θα ενεργοποιείται οποτεδήποτε η άκαμπτη δομή της θύρας βρίσκεται μεταξύ της πλήρως ανοικτής θέσης και ενός σημείου 30 mm από την πλήρως κλειστή θέση της. Η ίδια λυχνία μπορεί να χρησιμεύει για μία ή περισσότερες θύρες. Ωστόσο, δεν πρέπει να τοποθετείται τέτοια λυχνία για εμπρόσθια θύρα επιβατών που δεν πληροί τις απαιτήσεις των σημείων 7.6.5.6.1.1 και 7.6.5.6.1.2.

7.6.5.5.

Όταν προβλέπονται για τον οδηγό χειριστήρια ούτως ώστε να ανοίγει και να κλείνει μία μηχανοκίνητη θύρα επιβατών, τα χειριστήρια αυτά πρέπει να επιτρέπουν στον οδηγό να αναστρέψει την κίνηση της θύρας οιαδήποτε στιγμή κατά τη διάρκεια του ανοίγματος και κλεισίματός της.

7.6.5.6.

Η κατασκευή και το σύστημα ελέγχου κάθε μηχανοκίνητης θύρας επιβατών πρέπει να προβλέπονται έτσι ώστε η θύρα να μην μπορεί να τραυματίσει επιβάτη ή να μην μπορεί να εγκλωβιστεί ένας επιβάτης κατά το κλείσιμο της θύρας.

7.6.5.7.

Εφόσον μία θύρα επιβατών μηχανοκίνητης λειτουργίας διατηρείται κλειστή μόνο με συνεχή λειτουργία της τροφοδοσίας σε ενέργεια, πρέπει να προβλέπεται μία διάταξη οπτικής προειδοποίησης για να ενημερώνεται ο οδηγός σχετικά με την τυχόν αστοχία της λειτουργίας των θυρών.

7.6.5.8.

Τυχόν διάταξη παρεμπόδισης της εκκίνησης, εφόσον υπάρχει, πρέπει να τίθεται σε λειτουργία μόνον σε ταχύτητες κάτω των 5 km/h και να μην μπορεί να τεθεί σε λειτουργία άνω της ταχύτητας αυτής.

7.6.5.9.

Αν το όχημα δεν έχει διάταξη παρεμπόδισης της εκκίνησης, πρέπει να ενεργοποιείται ακουστική προειδοποίηση του οδηγού όταν το όχημα βρίσκεται σε κίνηση και κάποια από τις θύρες επιβατών μηχανοκίνητης λειτουργίας δεν έχει κλείσει πλήρως. Η ηχητική προειδοποίηση πρέπει να ενεργοποιείται σε ταχύτητα άνω των 5 km/h και εφόσον οι θύρες πληρούν τις απαιτήσεις του σημείου 7.6.5.6.1.2.3.

7.6.6.1.

Ενεργοποίηση των χειριστηρίων ανοίγματος.

7.6.6.2.

Άνοιγμα των θυρών επιβατών αυτόματης λειτουργίας.

7.6.6.3.

Κλείσιμο των θυρών επιβατών αυτόματης λειτουργίας.

7.6.6.4.

Διακοπή της αυτόματης διαδικασίας κλεισίματος των θυρών που φέρουν επισήμανση ότι προορίζονται για ειδική λειτουργία, π.χ. για επιβάτες με παιδικά καροτσάκια, επιβάτες με μειωμένη κινητικότητα κ.λπ.

7.6.7.1.

Οι θύρες κινδύνου πρέπει να μπορούν να ανοιχθούν εύκολα από μέσα και από έξω όταν το όχημα είναι εν στάσει. Ωστόσο, η παρούσα απαίτηση δεν πρέπει να θεωρείται ότι αποκλείει τη δυνατότητα μανδάλωσης της θύρας από έξω, υπό τον όρο ότι η θύρα μπορεί πάντοτε να ανοιχθεί από μέσα μέσω του κανονικού μηχανισμού ανοίγματος.

7.6.7.2.

Οι θύρες κινδύνου, όταν χρησιμοποιούνται κατά προορισμόν, δεν πρέπει να είναι μηχανοκίνητης λειτουργίας εκτός εάν, στην περίπτωση που το χειριστήριο που περιγράφεται στο σημείο 7.6.5.1 έχει ενεργοποιηθεί και επαναφερθεί στην φυσιολογική του θέση, οι θύρες δεν κλείνουν και πάλι μέχρις ότου ο οδηγός ενεργοποιήσει το χειριστήριο κλεισίματος. Επίσης, οι θύρες κινδύνου δεν πρέπει να είναι συρόμενες εκτός εάν πρόκειται για οχήματα χωρητικότητας έως 22 επιβατών. Για τα εν λόγω οχήματα, μία συρόμενη θύρα, η οποία έχει αποδειχθεί ότι μπορεί να ανοίγει χωρίς τη χρήση εργαλείων μετά τη δοκιμή σύγκρουσης με μετωπικό εμπόδιο σύμφωνα με την οδηγία 74/297/ΕΟΚ, μπορεί να γίνει δεκτή ως θύρα κινδύνου.

7.6.7.3.

Κάθε χειριστήριο ή διάταξη για το άνοιγμα μιας θύρας κινδύνου από τα έξω πρέπει να βρίσκεται σε ύψος μεταξύ 1 000 mm και 1 500 mm από το έδαφος και σε απόσταση το πολύ 500 mm από τη θύρα. Στα οχήματα των κλάσεων I, II και III, κάθε χειριστήριο ή διάταξη για το άνοιγμα θύρας κινδύνου από τα έξω πρέπει να βρίσκεται σε ύψος μεταξύ 1 000 mm και 1 500 mm από την άνω επιφάνεια του δαπέδου ή της βαθμίδας που είναι πλησιέστερη προς το χειριστήριο και σε απόσταση το πολύ 500 mm από τη θύρα. Η απαίτηση αυτή δεν ισχύει για τα χειριστήρια στο χώρο του οδηγού.

7.6.7.4.

Οι θύρες κινδύνου στην πλάγια όψη του οχήματος πρέπει να έχουν τους γυγγλισμούς τους στην εμπρόσθια ακμή και να ανοίγουν προς τα έξω. Οι ιμάντες, αλυσίδες ελέγχου ή άλλες περιοριστικές διατάξεις επιτρέπονται, υπό τον όρο ότι δεν εμποδίζουν τη θύρα να ανοίγει και να παραμένει ανοικτή σε γωνία τουλάχιστον 100°. Αν υπάρχει μέσο ικανό να παρέχει ελεύθερη διέλευση στο μέτρο προσπέλασης της θύρας κινδύνου, δεν απαιτείται ελάχιστη γωνία 100°.

7.6.7.5.

Οι θύρες κινδύνου πρέπει να ασφαλίζονται κατά της ακούσιας λειτουργίας τους. Ωστόσο η απαίτηση αυτή δεν ισχύει εφόσον η θύρα κινδύνου κλειδώνει αυτομάτως όταν το όχημα κινείται με ταχύτητα άνω των 5 km/h.

7.6.7.6.

Για όλες τις θύρες κινδύνου πρέπει να προβλέπεται ηχητική διάταξη προειδοποίησης του οδηγού, όταν δεν είναι ασφαλώς κλεισμένες. Η προειδοποιητική διάταξη θα ενεργοποιείται από την κίνηση του μανδάλου ή της λαβής της θύρας και όχι από την κίνησή της.

7.6.8.1.

Κάθε παράθυρο κινδύνου με στροφείς ή εκτοξευόμενο πρέπει να ανοίγει προς τα έξω. Τα εκτοξεύσιμα παράθυρα δεν πρέπει να αποσπώνται τελείως από το όχημα όταν τίθενται σε λειτουργία. Η λειτουργία τους πρέπει να αποκλείει την ακούσια εκτόξευσή τους.

7.6.8.2.

Κάθε παράθυρο κινδύνου:

7.6.8.3.

Κάθε παράθυρο κινδύνου, το οποίο μπορεί να μανδαλωθεί από έξω, πρέπει να είναι κατασκευασμένο έτσι ώστε να μπορεί να ανοίγει οιαδήποτε στιγμή από το εσωτερικό του οχήματος.

7.6.8.4.

Εφόσον ένα παράθυρο κινδύνου διαθέτει στροφείς διατεταγμένους οριζόντια στην άνω ακμή, πρέπει να προβλέπεται κατάλληλη διάταξη η οποία να το διατηρεί τελείως ανοικτό. Κάθε παράθυρο κινδύνου με στροφείς πρέπει να λειτουργεί έτσι ώστε να μην εμποδίζει την ελεύθερη διέλευση από το εσωτερικό ή το εξωτερικό του οχήματος.

7.6.8.5.

Το ύψος της κατώτερης ακμής ενός παραθύρου κινδύνου τοποθετημένου σε πλάγια όψη του οχήματος από το επίπεδο του δαπέδου αμέσως κάτω από αυτό (εξαιρέσει οιωνδήποτε παραλλαγών όπως η ύπαρξη καλύμματος τροχού ή κιβωτίου μετάδοσης της κίνησης) δεν πρέπει να είναι ανώτερο των 1 200mm ή μικρότερο των 650 mm στην περίπτωση παραθύρων κινδύνου με στροφείς, ή των 500 mm στην περίπτωση ενός παραθύρου από θραύσιμη ύαλο.

Ωστόσο, στην περίπτωση παραθύρου κινδύνου με στροφείς, το ύψος της κατώτερης ακμής μπορεί να μειωθεί σε 500 mm κατ' ανώτατο όριο υπό τον όρο ότι το άνοιγμα του παραθύρου είναι εφοδιασμένο με στοιχείο προφύλαξης σε ύψος έως 650 mm για να αποκλείεται η πτώση επιβατών έξω από το όχημα. Όταν το άνοιγμα ενός παραθύρου διαθέτει στοιχείο προφύλαξης, το μέγεθος του ανοίγματος του παραθύρου επάνω από το στοιχείο αυτό δεν πρέπει να είναι μικρότερο από το ελάχιστο μέγεθος που προδιαγράφεται για ένα παράθυρο κινδύνου.

7.6.8.6.

Κάθε παράθυρο κινδύνου με στροφείς, το οποίο δεν είναι ευκρινώς ορατό από το κάθισμα του οδηγού, πρέπει να έχει ειδική διάταξη προειδοποίησης ώστε να ειδοποιείται ο οδηγός ότι το παράθυρο δεν έχει κλείσει τελείως. Η διάταξη αυτή πρέπει να ενεργοποιείται από το μάνδαλο του παραθύρου και όχι από την κίνηση του ιδίου του παραθύρου.

7.6.9.1.

Όλες οι καταπακτές διαφυγής πρέπει να λειτουργούν κατά τρόπον ώστε να μην εμποδίζουν την ελεύθερη διέλευση από το εσωτερικό ή το εξωτερικό του οχήματος.

7.6.9.2.

Οι καταπακτές διαφυγής οροφής πρέπει να είναι είτε εκτινασσόμενες, είτε με στροφείς, είτε κατασκευασμένες από εύθραυστο γυαλί ασφαλείας. Οι καταπακτές δαπέδου πρέπει να είναι είτε με στροφείς είτε εκτινασσόμενες και να είναι εφοδιασμένες με ηχητικό προειδοποιητικό σύστημα που προειδοποιεί τον οδηγό ότι δεν είναι ασφαλώς κλεισμένες. Το σύστημα αυτό πρέπει να ενεργοποιείται από το κλείστρο της καταπακτής διαφυγής δαπέδου και όχι από την κίνηση της ίδιας της καταπακτής. Οι καταπακτές διαφυγής δαπέδου πρέπει να ασφαλίζονται κατά της ακούσιας λειτουργίας τους. Ωστόσο, η απαίτηση αυτή δεν ισχύει εάν η καταπακτή διαφυγής μανδαλώνεται αυτομάτως όταν το όχημα κινείται με ταχύτητα άνω των 5 km/h.

7.6.9.3.

Οι εκτινασσόμενοι τύποι δεν πρέπει να αποσπώνται εντελώς από το όχημα όταν λειτουργούν, ώστε να μην αποτελούν κίνδυνο για άλλους χρήστες των οδών. Η λειτουργία των εκτινασσομένων καταπακτών διαφυγής πρέπει να αποκλείει την αδόκητη ενεργοποίησή τους. Οι εκτινασσόμενες καταπακτές δαπέδου πρέπει να εκτινάσσονται μόνο προς το εσωτερικό του διαμερίσματος επιβατών.

7.6.9.4.

Οι καταπακτές διαφυγής με στροφείς πρέπει να περιστρέφονται γύρω από την ακμή η οποία ευρίσκεται προς το εμπρόσθιο ή το οπίσθιο μέρος του οχήματος κατά γωνία τουλάχιστον 100 μοιρών. Οι καταπακτές διαφυγής δαπέδου με στροφείς πρέπει να περιστρέφονται στο εσωτερικό του διαμερίσματος επιβατών.

7.6.9.5.

Οι καταπακτές διαφυγής πρέπει να μπορούν να ανοίγουν εύκολα ή να αφαιρούνται από το εσωτερικό και από το εξωτερικό του οχήματος. Ωστόσο, αυτό δεν αποκλείει τη δυνατότητα μανδάλωσης της καταπακτής διαφυγής για να ασφαλίζεται το μη επιτηρούμενο όχημα, υπό τον όρο ότι η καταπακτή διαφυγής μπορεί πάντοτε να ανοιχθεί ή να αφαιρεθεί από το εσωτερικό του οχήματος με χρήση του κανονικού μηχανισμού ανοίγματος ή αφαίρεσής τους. Στην περίπτωση καταπακτής από εύθραυστο γυαλί, πρέπει να προβλέπεται διάταξη παρακείμενη στην καταπακτή, προσιτή στους επιβάτες, για να εξασφαλίζεται ότι η καταπακτή μπορεί να θραυσθεί.

7.6.10.1.

Η λειτουργία των ανασυρόμενων βαθμίδων μπορεί να είναι συγχρονισμένη με τη λειτουργία της αντίστοιχης θύρας επιβατών ή θύρας κινδύνου.

7.6.10.2.

Όταν η θύρα είναι κλειστή κανένα τμήμα τους δεν θα προεξέχει περισσότερο από 10 mm έξω από την γειτονική τους γραμμή του αμαξώματος.

7.6.10.3.

Όταν η θύρα είναι ανοικτή και η ανασυρόμενη βαθμίδα βρίσκεται στην εκτεταμένη της θέση, η ωφέλιμη επιφάνειά της θα ικανοποιεί τις απαιτήσεις της παραγράφου 7.7.7 του παρόντος παραρτήματος.

7.6.10.4.

Στην περίπτωση που προβλέπεται μηχανοκίνητη βαθμίδα, το όχημα δεν θα μπορεί να ξεκινήσει με την δική του προωστική ισχύ, εφ' όσον η βαθμίδα βρίσκεται σε εκτεταμένη θέση. Στην περίπτωση χειροκίνητων βαθμίδων κατάλληλο ηχητικό ή οπτικό σήμα θα επισημαίνει στον οδηγό ότι η βαθμίδα δεν έχει πλήρως ανασυρθεί.

7.6.10.5.

Η έκταση της βαθμίδας όταν το όχημα βρίσκεται σε κίνηση πρέπει να είναι αδύνατη. Αν αστοχήσει η διάταξη που λειτουργεί τη βαθμίδα, η βαθμίδα θα ανασυρθεί και θα παραμείνει στη θέση αυτή. Εν τούτοις, σε περίπτωση τέτοιας αστοχίας ή βλάβης της βαθμίδας ή εφόσον υπάρχει εμπόδιο επ' αυτής, δεν θα παρεμποδίζεται η λειτουργία της θύρας.

7.6.10.6.

Όταν στη βαθμίδα στέκεται επιβάτης, η αντίστοιχη θύρα δεν πρέπει να μπορεί να κλείσει. Η συμμόρφωση με την παρούσα απαίτηση θα ελέγχεται τοποθετώντας στο κέντρο της βαθμίδας βάρος 15 kg που αντιπροσωπεύει το βάρος μικρού παιδιού. Η απαίτηση αυτή δεν ισχύει για οποιαδήποτε θύρα βρίσκεται εντός του άμεσου οπτικού πεδίου του οδηγού.

7.6.10.7.

Η κίνηση των ανασυρόμενων βαθμίδων δεν θα ενέχει κίνδυνο οποιασδήποτε σωματικής βλάβης είτε σε επιβάτες είτε σε άτομα που περιμένουν σε στάσεις λεωφορείων.

7.6.10.8.

Οι γωνίες των ανασυρόμενων βαθμίδων που βρίσκονται προς τα εμπρός ή προς τα πίσω θα έχουν στρογγυλευτεί με ακτίνα καμπυλότητας τουλάχιστον 5 mm· οι ακμές τους θα έχουν στρογγυλευτεί με ακτίνα καμπυλότητας τουλάχιστον 2,5 mm.

7.6.10.9.

Όταν η αντίστοιχη θύρα επιβατών είναι ανοικτή, η ανασυρόμενη βαθμίδα θα βρίσκεται σταθερά στερεωμένη στην εκτεταμένη θέση. Όταν στο κέντρο μονής βαθμίδας τοποθετηθεί βάρος 136 kg ή στο κέντρο διπλής βαθμίδας τοποθετηθεί βάρος 272 kg, η υποχώρηση οποιουδήποτε σημείου της βαθμίδας δεν θα υπερβαίνει τα 10 mm.

7.6.11.1.

Κάθε έξοδος κινδύνου πρέπει να φέρει σήμανση, εντός και εκτός του οχήματος, η οποία θα συνίσταται είτε στην επιγραφή π.χ.

▼M1

▼M2

▼B

είτε σε ένα από τα σύμβολα που περιλαμβάνει το παράρτημα II, σημείο 3.4 της οδηγίας 2/58/ΕΟΚ του Συμβουλίου.

7.6.11.2.

Τα χειριστήρια έκτακτης ανάγκης των θυρών επιβατών και όλων των εξόδων κινδύνου πρέπει να επισημαίνονται εντός και εκτός του οχήματος, είτε με αντιπροσωπευτικό σύμβολο είτε με ευανάγνωστη επιγραφή.

7.6.11.3.

Επάνω ή κοντά σε κάθε χειριστήριο έκτακτης ανάγκης μιας εξόδου πρέπει να υπάρχουν σαφείς οδηγίες σχετικά με τη μέθοδο λειτουργίας του.

7.6.11.4.

Η γλώσσα στην οποία αναγράφονται οι επισημάνσεις σύμφωνα με τα σημεία 7.6.11.1 έως 7.6.11.3 ανωτέρω πρέπει να καθορίζονται από την αρχή χορήγησης της έγκρισης με βάση τη χώρα/χώρες, στην οποία ο αιτών προτίθεται να θέσει το όχημα στην αγορά με συνεννόηση εφόσον χρειάζεται, με τις αρμόδιες αρχές της αντίστοιχης χώρας/χωρών. Αν η αρχή της χώρας/των χωρών, όπου το όχημα πρόκειται να ταξινομηθεί, αλλάξει τη γλώσσα, η αλλαγή αυτή δεν συνεπάγεται νέα διαδικασία έγκρισης τύπου.

7.7.1.1.

Ο ελεύθερος χώρος εντός του οχήματος από την πλευρά του τοιχώματος στην οποία έχει τοποθετηθεί η θύρα πρέπει να επιτρέπει ελεύθερη διέλευση ενός κάθετου ορθογώνιου χωρίσματος πάχους 20 mm, πλάτους 400 mm και ύψους 700 mm επάνω από την θύρα, επάνω από το οποίο υπάρχει συμμετρικά τοποθετημένο ένα δεύτερο χώρισμα πλάτους 550 mm· το ύψος του δεύτερου χωρίσματος είναι εκείνο που προδιαγράφεται για την αντίστοιχη κλάση οχήματος. Τα δύο χωρίσματα διατηρούνται παράλληλα προς το άνοιγμα της πόρτας καθ' όσον αυτά μετακινούνται από τη θέση κίνησής τους, όπου το επίπεδο της πλευράς του χωρίσματος, το οποίο είναι το πλησιέστερο στο εσωτερικό του οχήματος, εφάπτεται στην απώτερη ακμή του ανοίγματος, στη θέση όπου εγγίζει την πρώτη βαθμίδα, μετά την οποία πρέπει να διατηρούνται σε ορθή γωνία ως προς την πιθανή κατεύθυνση κίνησης ενός ατόμου που χρησιμοποιεί την είσοδο.

7.7.1.2.

Το ύψος του άνω ορθογωνίου χωρίσματος για την σχετική κλάση και κατηγορία οχήματος δίδεται στον πίνακα κατωτέρω. Εκτός αυτού, μπορεί να χρησιμοποιηθεί ένα τμήμα τραπεζοειδούς σχήματος, ύψους 500 mm, το οποίο να σχηματίζει τη μετάβαση από το πλάτος του άνω χωρίσματος στο πλάτος του κάτω χωρίσματος. Στην περίπτωση αυτή, το συνολικό ύψος του ορθογώνιου τμήματος και του τραπεζοειδούς τμήματος του άνω χωρίσματος είναι 1 100 mm για όλες τις κλάσεις οχημάτων χωρητικότητας άνω των 22 επιβατών και 950 mm για τις κλάσεις οχημάτων χωρητικότητας έως 22 επιβατών.

7.7.1.3.

Όταν η διχοτόμος αυτού του διπλού χωρίσματος έχει διαγράψει απόσταση 300 mm από τη θέση εκκίνησής της και το διπλό χώρισμα εγγίζει την επιφάνεια της βαθμίδας, πρέπει να διατηρείται στη θέση αυτή.

7.7.1.4.

Το κυλινδρικό στοιχείο (βλέπε παράγραφο III, Εικόνα 6) που χρησιμοποιείται για τη δοκιμή του χώρου του διαδρόμου πρέπει τότε να κινηθεί αρχίζοντας από το διάδρομο, στην πιθανή κατεύθυνση κίνησης ενός ατόμου που εγκαταλείπει το όχημα, έως ότου η διχοτόμος φθάσει το κάτω επίπεδο που περιλαμβάνει την άνω ακμή της πλέον υψηλής βαθμίδας, ή έως ότου ένα επίπεδο εφαπτόμενο στον άνω κύλινδρο εγγίσει το διπλό χώρισμα, όποιο από τα δύο είναι πρώτο, και πρέπει να διατηρείται στη θέση αυτή (βλέπε παράρτημα III, εικόνα 2).

7.7.1.5.

Μεταξύ του κυλινδρικού σχήματος, στη θέση που ορίζεται στο σημείο 7.7.1.4 και του διπλού χωρίσματος, στη θέση που ορίζεται στο σημείο 7.7.1.3, πρέπει να υπάρχει ελεύθερος χώρος, του οποίου τα άνω και κάτω άκρα υποδεικνύονται στο παράρτημα III, Εικόνα 2. Αυτός ο ελεύθερος χώρος πρέπει να επιτρέπει την ελεύθερη διέλευση ενός κατακόρυφου χωρίσματος, του οποίου το σχήμα και οι διαστάσεις είναι ίδιες με την κυλινδρική μορφή (σημείο 7.7.5.1), διατομής και πάχους έως 20 mm. Το χώρισμα αυτό πρέπει να κινείται από την εφαπτόμενη θέση του κυλινδρικού σχήματος, έως ότου η εξωτερική του πλευρά έλθει σε επαφή με την εσωτερική πλευρά του διπλού χωρίσματος, εγγίζοντας το ή τα επίπεδα που καθορίζονται από τις άνω ακμές της βαθμίδας, στην πιθανή κατεύθυνση κίνησης ενός ατόμου που χρησιμοποιεί την είσοδο (βλέπε παράρτημα III, Εικόνα 2).

7.7.1.6.

Ο χώρος ελεύθερης διέλευσης στην περίπτωση αυτή δεν περιλαμβάνει χώρο έκτασης 300 mm εμπρός από οιοδήποτε μη συμπιεσμένο μαξιλάρι καθίσματος με την όψη προς τα εμπρός ή προς τα πίσω ή 225 mm στην περίπτωση καθισμάτων προσαρμοσμένων σε θόλοι τροχών και έως το ύψος της άνω πλευράς του μαξιλαριού καθίσματος.

7.7.1.7.

Στην περίπτωση πτυσσόμενου καθίσματος, ο χώρος αυτός πρέπει να καθορίζεται με το κάθισμα στη θέση χρήσης του.

7.7.1.8.

Ωστόσο, τα πτυσσόμενα καθίσματα που προορίζονται για το πλήρωμα μπορούν να εμποδίζουν τη διέλευση πρόσβασης προς μία θύρα επιβατών, όταν είναι στη θέση χρήσης τους, υπό τον όρο ότι:

7.7.1.9.

Στην περίπτωση οχημάτων χωρητικότητας έως 22 επιβατών, η θύρα και η διαδρομή μέσω της οποίας οι επιβάτες έχουν πρόσβαση στη θύρα αυτή θεωρούνται απρόσκοπτες εφόσον:

7.7.1.10.

Οι διαστάσεις της θύρας επιβατών και της θύρας κινδύνου στο σημείο 7.6.3.1 και οι προδιαγραφές των σημείων 7.7.1.1 έως 7.7.1.7, 7.7.2.1 έως 7.7.2.3, 7.7.5.1 και 7.7.8.5 δεν εφαρμόζονται σε οχήματα της κλάσεως Β με τεχνικώς επιτρεπτή μέγιστη μάζα που δεν υπερβαίνει τους 3,5 τόνους, τα οποία φέρουν έως 12 καθίσματα επιβατών και στα οποία κάθε κάθισμα έχει ανεμπόδιστη πρόσβαση σε δύο τουλάχιστον θύρες.

7.7.1.11.

Η μέγιστη κλίση του δαπέδου στη δίοδο πρόσβασης δεν πρέπει να υπερβαίνει το 5 % όταν μετράται με το όχημα εν κινήσει και εν στάσει επί οριζόντιας επιφανείας. Μηχανισμοί αναδίπλωσης δεν πρέπει να τίθενται σε λειτουργία.

7.7.2.1.

Ο ελεύθερος χώρος μεταξύ διαδρόμου και ανοίγματος της θύρας κινδύνου πρέπει να επιτρέπει ελεύθερη διέλευση ενός κατακόρυφου κυλίνδρου διαμέτρου 300 mm και ύψους 700 mm από το δάπεδο επί του οποίου στηρίζεται δεύτερος κατακόρυφος κύλινδρος διαμέτρου 550 mm, με συνολικό ύψος των δύο κυλίνδρων 1 400 mm.

H διάμετρος του άνω κυλίνδρου μπορεί να μειωθεί στο άνω μέρος σε 400 mm όταν συμπεριλαμβάνεται λοξοτομημένη γωνία από την οριζόντιο που δεν υπερβαίνει τις 30°.

7.7.2.2.

Η βάση του πρώτου κυλίνδρου πρέπει να βρίσκεται εντός της προβολής του δευτέρου κυλίνδρου.

7.7.2.3.

Όταν υπάρχουν πτυσσόμενα καθίσματα κατά μήκος της διόδου αυτής, ο ελεύθερος χώρος για τον κύλινδρο απαιτείται να καθορίζεται όταν το κάθισμα βρίσκεται στη θέση χρήσης του.

7.7.2.4.

Ως εναλλακτική μέθοδος αντί του διπλού κυλίνδρου, μπορεί να χρησιμοποιηθεί η διάταξη μέτρησης που περιγράφεται στο σημείο 7.7.5.1 (βλέπε παράρτημα III, εικόνα 6).

7.7.3.1.

Πρέπει να είναι δυνατόν να κινείται ένα μέτρο δοκιμής από το διάδρομο προς το εξωτερικό του οχήματος μέσω κάθε παραθύρου κινδύνου.

7.7.3.2.

Η κατεύθυνση κίνησης του μέτρου δοκιμής είναι η κατεύθυνση προς την οποία αναμένεται να κινηθεί ένας επιβάτης που εγκαταλείπει το όχημα. Το μέτρο δοκιμής διατηρείται κατακόρυφο προς την κατεύθυνση κίνησης.

7.7.3.3.

Το μέτρο δοκιμής πρέπει να έχει τη μορφή λεπτού πίνακα μεγέθους 600 × 400 mm με τις γωνίες καμπυλωμένες με ακτίνα 200 mm. Ωστόσο, στην περίπτωση ενός παραθύρου κινδύνου στη πίσω πλευρά του οχήματος, το μέτρο δοκιμής μπορεί να έχει επίσης μέγεθος 1 400 mm × 350 mm με τις γωνίες καμπυλωμένες με ακτίνα 175 mm.

7.7.4.1.1.

Εκτός από την περίπτωση των οχημάτων της κλάσης I, τουλάχιστον μία καταπακτή διαφυγής πρέπει να τοποθετείται ούτως ώστε μια κόλουρη τετραγωνική πυραμίδα γωνίας πλευρών 20° και ύψους 1 600 mm να αγγίζει κάθισμα ή ισοδύναμο υποστήριγμα. Ο άξονας της πυραμίδας πρέπει να είναι κατακόρυφος και η μικρή της βάση πρέπει να εφάπτεται στην επιφάνεια του ανοίγματος της καταπακτής κινδύνου. Τα στηρίγματα πρέπει να είναι πτυσσόμενα ή κινητά εφόσον μπορούν να μανδαλωθούν στη θέση που έχουν όταν χρησιμοποιούνται. Η θέση αυτή θα χρησιμοποιείται για επαλήθευση.

7.7.4.1.2.

Εάν το δομικό πάχος της οροφής υπερβαίνει τα 150 mm, η μικρή τομή της πυραμίδας θα εφάπτεται με το άνοιγμα της καταπακτής κινδύνου στο επίπεδο της εξωτερικής επιφάνειας της οροφής.

7.7.5.1.

Η διάμετρος του άνω κυλίνδρου μπορεί να μειωθεί στο άνω μέρος σε 300 mm όταν προβλέπεται λοξοτομημένη γωνία από την οριζόντιο όχι άνω των 30°.

Το μέτρο δοκιμής μπορεί να έρχεται σε επαφή με δερμάτινες χειρολαβές, εφόσον υπάρχουν, ή με άλλα εύκαμπτα αντικείμενα όπως τα εξαρτήματα των ζωνών ασφαλείας, οπότε πρέπει να τα απωθεί.

7.7.5.2.

Στα οχήματα της κλάσης I, η διάμετρος του κατώτερου κυλίνδρου μπορεί να μειωθεί από 450 mm σε 400 mm σε οιοδήποτε μέρος του διαδρόμου πίσω από:

7.7.5.3.

Στα οχήματα της κλάσης III, τα καθίσματα σε μία πλευρά ή και στις δύο πλευρές του διαδρόμου μπορούν να μετακινούνται πλευρικά, οπότε είναι δυνατόν να μειωθεί το πλάτος του διαδρόμου σύμφωνα προς ένα σχήμα που αντιστοιχεί σε μια χαμηλότερη διάμετρο κυλίνδρου 220 mm, με την προϋπόθεση ότι η λειτουργία ενός χειριστηρίου σε κάθε κάθισμα, ευπρόσιτου σε άτομο όρθιο στο διάδρομο, αρκεί για να προκαλέσει εύκολη και ει δυνατόν αυτόματη στροφή του καθίσματος, στη θέση που αντιστοιχεί σε ελάχιστο πλάτος 300 mm.

7.7.5.4.

Στα αρθρωτά οχήματα, η διάταξη μέτρησης που καθορίζεται στο σημείο 7.7.5.1 πρέπει να μπορεί να διέρχεται απρόσκοπτα από το τμήμα της άρθρωσης. Κανένα μέρος εύκαμπτου στοιχείου που καλύπτει το εν λόγω τμήμα, συμπεριλαμβανομένων των μερών των φυσητήρων, δεν πρέπει να προεξέχει μέσα στο διάδρομο.

7.7.5.5.

Στους διαδρόμους είναι δυνατόν να υπάρχουν βαθμίδες. Το πλάτος των βαθμίδων αυτών δεν πρέπει να είναι μικρότερο από το πλάτος του διαδρόμου στην κορυφή των βαθμίδων.

7.7.5.6.

Τα πτυσσόμενα καθίσματα για καθήμενους δεν επιτρέπονται στο διάδρομο.

7.7.5.7.

Δεν επιτρέπονται πλευρικά συρόμενα καθίσματα, τα οποία σε μία θέση τους προεξέχουν μέσα στο διάδρομο, εξαιρέσει των οχημάτων της κλάσης III, οπότε υπόκεινται στις προϋποθέσεις που περιγράφονται στο σημείο 7.7.5.3.

7.7.5.8.

Στα οχήματα για τα οποία ισχύει το σημείο 7.7.1.9, δεν απαιτείται διάδρομος, όταν τηρούνται οι διαστάσεις πρόσβασης που προδιαγράφονται στην εν λόγω παράγραφο.

7.7.5.9.

Οι επιφάνειες των διαδρόμων και όλες οι δίοδοι πρόσβασης πρέπει να είναι αντιολισθητικές.

7.7.6.1.

το 8 % για τα οχήματα της κλάσης I, II και Α,

7.7.6.2.

το 12,5 % στην περίπτωση χαμηλοδάπεδων οχημάτων κλάσης I και II που αναφέρονται στο άρθρο 2 παράγραφος 2, σε ό,τι αφορά το εσωτερικό τμήμα του διαδρόμου, δύο μέτρα από κάθε πλευρά του δεύτερου άξονα κεντρικής γραμμής και, αν αυτό είναι κατάλληλο, του τρίτου άξονα για συνολικό μήκος 2 μέτρων,

7.7.6.3.

το 12,5 % για τα οχήματα της κλάσης III και Β και

7.7.6.4.

το 5 % στο επίπεδο που είναι κάθετο προς το διαμήκη άξονα συμμετρίας του οχήματος,

7.7.7.1.

7.7.7.2.

Για το σκοπό του σημείου 7.7.7, το ύψος μιας βαθμίδας μετράται στο κέντρο του πλάτους της. Επιπλέον, οι κατασκευαστές πρέπει να λαμβάνουν ειδικά υπόψη την πρόσβαση από επιβάτες μειωμένης κινητικότητας, ιδίως όσον αφορά την ανάγκη να τηρείται το ελάχιστο ύψος βαθμίδας.

7.7.7.3.

Το ύψος της πρώτης βαθμίδας από το έδαφος πρέπει να μετράται με το όχημα επί οριζόντιου εδάφους, με τη μάζα του σε ετοιμότητα λειτουργίας, όπως καθορίζεται στο σημείο 2.18, και με τον εξοπλισμό και την πίεση του ελαστικού που προδιαγράφονται από τον κατασκευαστή για τη μέγιστη τεχνικά επιτρεπόμενη μάζα του εμφόρτου οχήματος (Μ) που δηλώνεται σύμφωνα με το σημείο 2.19.

7.7.7.4.

Όταν υπάρχουν περισσότερες της μιας βαθμίδες, κάθε βαθμίδα μπορεί να προεξέχει στην περιοχή της κατακόρυφης προβολής της επόμενης βαθμίδας έως 100 mm, η δε προβολή επάνω από το κάτω ίχνος πρέπει να αφήνει ελεύθερη επιφάνεια τουλάχιστον 200 mm (βλέπε παράρτημα III, εικόνα 8)· όλες οι ακμές των βαθμίδων πρέπει να είναι σχεδιασμένες έτσι ώστε να ελαχιστοποιείται ο κίνδυνος παραπατήματος, το δε χρώμα τους πρέπει να δημιουργεί αντίθεση.

7.7.7.5.

Το πλάτος και το σχήμα κάθε βαθμίδας πρέπει να είναι έτσι διαμορφωμένα ούτως ώστε ένα ορθογώνιο παραλληλόγραμμο, όπως το εμφαινόμενο στον κάτωθι πίνακα, να μπορεί να τοποθετείται επί της βαθμίδας αυτής, προεξέχοντας κατά 5 % το πολύ από τη βαθμίδα. Σε μια διπλή θύρα, κάθε ήμισυ της θύρας πρέπει να πληροί την απαίτηση αυτή.

7.7.7.6.

Όλες οι βαθμίδες πρέπει να έχουν αντιολισθητική επιφάνεια.

7.7.7.7.

Η μέγιστη κλίση της βαθμίδας προς όλες τις κατευθύνσεις δεν πρέπει να υπερβαίνει το 5 % όταν το όχημα ευρίσκεται εν στάσει, χωρίς φορτίο, επί ομαλής και οριζόντιας επιφάνειας, και σε κανονική κατάσταση προς κυκλοφορία (ιδίως: το σύστημα χαμηλώματος δεν είναι ενεργοποιημένο).

7.7.8.1.

Ελάχιστο πλάτος καθίσματος

7.7.8.2.

Ελάχιστο βάθος μαξιλαριού καθίσματος (διάσταση Κ, βλέπε παράρτημα II, εικόνα 11).

Το ελάχιστο βάθος ενός μαξιλαριού καθίσματος πρέπει να είναι:

7.7.8.3.

Ύψος μαξιλαριού καθίσματος (διάσταση Η, βλέπε το παράρτημα III, εικόνα 11).

Το ύψος του ασυμπίεστου μαξιλαριού καθίσματος σε σχέση με το δάπεδο πρέπει να είναι διαμορφωμένο έτσι ώστε η απόσταση από το δάπεδο μέχρι ένα οριζόντιο επίπεδο εφαπτόμενο στο μέτωπο της άνω επιφανείας του μαξιλαριού καθίσματος να είναι μεταξύ 400 και 500 mm· ωστόσο, το ύψος αυτό μπορεί να μειώνεται έως τα 350 mm το πολύ στους θόλους των και στο διαμέρισμα του κινητήρα.

7.7.8.4.

Απόσταση μεταξύ καθισμάτων (βλέπε το παράρτημα III, εικόνα 12)

7.7.8.5.

Χώρος για καθήμενους επιβάτες (βλέπε παράρτημα III, εικόνα 13).

7.7.8.6.

Ελεύθερος χώρος επάνω από τις θέσεις καθήμενων.

7.7.9.1.

Στα οχήματα των κλάσεων I, II και Α, πρέπει να προβλέπεται ένα μέσο που να επιτρέπει στους επιβάτες να επισημαίνουν στον οδηγό ότι επιθυμούν στάση του οχήματος. Τα χειριστήρια για όλες αυτές τις διατάξεις επικοινωνίας πρέπει να διαθέτουν προεξέχοντα κουμπιά, στα οχήματα των κλάσεων I και Α σε ύψος 1 200 mm το πολύ από το δάπεδο, και το χρώμα ή τα χρώματά τους να προκαλούν αντίθεση. Τα χειριστήρια πρέπει να είναι κατανεμημένα κατάλληλα και ομοιόμορφα στο όχημα. Η ενεργοποίηση του χειριστηρίου πρέπει επίσης να υποδεικνύεται στους επιβάτες με ένα ή περισσότερα φωτεινά σήματα. Το σήμα πρέπει να απεικονίζει τις λέξεις, λόγου χάριν:

▼M1

▼M2

▼B

ή ισοδύναμο ή/και κατάλληλο εικονόγραμμα και να παραμένει φωτεινό έως ότου ανοίξει η ή οι θύρες επιβατών. Τα αρθρωτά οχήματα πρέπει να διαθέτουν τέτοια σήματα σε κάθε άκαμπτο τμήμα τους. Τα διώροφα οχήματα πρέπει να διαθέτουν σήματα σε κάθε όροφο.

7.7.9.2.

Επικοινωνία με το διαμέρισμα πληρώματος. Εάν υπάρχει διαμέρισμα πληρώματος χωρίς πρόσβαση στο διαμέρισμα του οδηγού ή των επιβατών, πρέπει να προβλέπεται μέσο επικοινωνίας μεταξύ του οδηγού και του πληρώματος.

7.7.10.1.

Τα μηχανήματα θερμών ποτών και ο εξοπλισμός παρασκευής φαγητών πρέπει να τοποθετούνται ή να προστατεύονται έτσι ώστε να μην εκτινάσσεται σε κανέναν επιβάτη θερμό φαγητό ή ποτό κατά την πέδηση σε περίπτωση έκτακτης ανάγκης ή λόγω της φυγοκέντρου δύναμης στις στροφές.

7.7.10.2.

Στα οχήματα που διαθέτουν μηχανήματα θερμών ποτών και εξοπλισμό παρασκευής φαγητών, όλα τα καθίσματα επιβατών πρέπει να είναι εφοδιασμένα με διάταξη εναπόθεσης ποτών και φαγητών ενόσω το όχημα είναι εν κινήσει.

7.7.11.1.

πρέπει να κλείνει μόνη της και να μην είναι εξοπλισμένη με καμία διάταξη που να την κρατά ανοικτή σε περίπτωση που, όταν είναι ανοικτή, μπορεί να δημιουργήσει εμπόδιο στους επιβάτες σε περίπτωση έκτακτης ανάγκης,

7.7.11.2.

πρέπει, όταν είναι ανοικτή, να μην καλύπτει καμία χειρολαβή, χειριστήριο, διάταξη για το άνοιγμα ή την υποχρεωτική επισήμανση που συνδέεται με οποιαδήποτε θύρα επιβατών, θύρα κινδύνου, έξοδο κινδύνου, πυροσβεστήρα ή κιβώτιο πρώτων βοηθειών,

7.7.11.3.

πρέπει να παρέχει ένα μέσο ούτως ώστε να επιτρέπεται το άνοιγμα της θύρας από έξω από το διαμέρισμα σε περίπτωση έκτακτης ανάγκης,

7.7.11.4.

δεν πρέπει να είναι δυνατό να μανδαλώνεται από έξω, εκτός εάν είναι πάντοτε δυνατόν να ανοιχθεί από μέσα.

7.8.1.

Πρέπει να προβλέπεται εσωτερική ηλεκτρική εγκατάσταση για το φωτισμό:

7.8.2.

Πρέπει να υπάρχουν τουλάχιστον δύο εσωτερικά κυκλώματα φωτισμού, έτσι ώστε η αστοχία του ενός να μην επηρεάζει το άλλο. Ένα κύκλωμα που χρησιμεύει μόνο για το συνεχή φωτισμό της εισόδου και εξόδου μπορεί να θεωρείται ως ένα από αυτά τα κυκλώματα.

7.8.3.

Πρέπει να προβλέπεται προστασία του οδηγού από το εκτυφλωτικό φως και τις αντανακλάσεις που προκαλεί ο εσωτερικός τεχνητός.

7.9.1.

Το αρθρωτό τμήμα που συνδέει τα άκαμπτα μέρη του οχήματος πρέπει να είναι σχεδιασμένα και κατασκευασμένα έτσι ώστε να επιτρέπει τουλάχιστον μία περιστροφική κίνηση περί έναν τουλάχιστον οριζόντιο άξονα και έναν τουλάχιστον κατακόρυφο άξονα.

7.9.2.

Όταν το αρθρωτό όχημα είναι εν στάσει με τη μάζα του σε ετοιμότητα λειτουργίας επί οριζόντιας επιφανείας, δεν πρέπει να υπάρχει, μεταξύ του δαπέδου κανενός από τα άκαμπτα τμήματα και του δαπέδου της περιστρεφόμενης βάσης ή του στοιχείου που αντικαθιστά τη βάση αυτή, ακάλυπτο κενό πλάτους άνω των:

7.9.3.

Η διαφορά επιπέδου μεταξύ του δαπέδου των άκαμπτων τμημάτων και του δαπέδου της περιστρεφόμενης βάσης, μετρούμενη στον αρμό, δεν πρέπει να υπερβαίνει:

7.9.4.

Στα αρθρωτά οχήματα, πρέπει να προβλέπονται μέσα τα οποία να μην εμποδίζουν την πρόσβαση επιβατών σε οποιοδήποτε μέρος του αρθρωτού τμήματος όταν:

7.11.1.1.

Οι χειρολισθήρες και οι χειρολαβές πρέπει να είναι κατάλληλης αντοχής.

7.11.1.2.

Οι χειρολισθήρες και οι χειρολαβές πρέπει να σχεδιάζονται και να τοποθετούνται έτσι ώστε να μη υπάρχει κανένας κίνδυνος τραυματισμού των επιβατών.

7.11.1.3.

Οι χειρολισθήρες και οι χειρολαβές πρέπει να είναι διατομής που να επιτρέπει στους επιβάτες να συγκρατούνται εύκολα και αποτελεσματικά. Κάθε χειρολισθήρας πρέπει να έχει μήκος τουλάχιστον 100 mm για να δέχεται την παλάμη του επιβάτη. Καμία διάσταση διατομής δεν πρέπει να είναι μικρότερη των 20 mm ή μεγαλύτερη των 45 mm εκτός από την περίπτωση των χειρολισθήρων σε θύρες και καθίσματα και, στην περίπτωση οχήματος της κλάσης II, III και Β, στις διόδους προσβάσεων. Στις περιπτώσεις αυτές, επιτρέπονται χειρολισθήρες με ελάχιστη διάσταση 15 mm, υπό τον όρο ότι μία άλλη διάσταση είναι τουλάχιστον 25 mm. Οι χειρολισθήρες δεν πρέπει να παρουσιάζουν αιχμηρές καμπύλες.

7.11.1.4.

Η απόσταση μεταξύ χειρολισθήρα ή χειρολαβής και του παρακείμενου μέρους του αμαξώματος ή των τοιχωμάτων του οχήματος πρέπει να είναι τουλάχιστον 40 m. Ωστόσο, στην περίπτωση χειρολισθήρα σε θύρα ή κάθισμα ή σε δίοδο πρόσβασης σε όχημα της κλάσης II, III και Β, επιτρέπεται ελάχιστη απόσταση 35 m.

7.11.1.5.

Η επιφάνεια κάθε χειρολισθήρα, χειρολαβής ή στύλου πρέπει να έχει χρωματική αντίθεση και να είναι αντιολισθητική.

7.11.2.1.

Πρέπει να προβλέπονται επαρκείς χειρολισθήρες ή/και χειρολαβές σε κάθε σημείο της επιφάνειας δαπέδου που προορίζεται για τους όρθιους επιβάτες σύμφωνα με το σημείο 7.2.2. Προς το σκοπό αυτό, οι κρεμαστές χειρολαβές, εφόσον υπάρχουν, μπορούν να υπολογίζονται ως χειρολαβές, εφόσον διατηρούνται στη θέση τους με κατάλληλα μέσα. Η απαίτηση αυτή θεωρείται ότι πληρούται εάν, για όλα τα δυνατά σημεία της διάταξης δοκιμής που απεικονίζεται στο παράρτημα III, εικόνα 20, ο κινητός βραχίονας της διάταξης μπορεί να φτάσει δύο τουλάχιστον χειρολισθήρες ή χειρολαβές. Η διάταξη δοκιμής μπορεί να περιστρέφεται ελεύθερα περί τον κατακόρυφο άξονά της.

7.11.2.2.

Κατά την εφαρμογή της διαδικασίας που περιγράφεται στο σημείο 7.11.2.1 ανωτέρω, λαμβάνονται υπόψη μόνον οι χειρολισθήρες και οι χειρολαβές που απέχουν από το δάπεδο από 800 mm έως 1 900 mm.

7.11.2.3.

Για κάθε θέση που μπορεί να καταληφθεί από όρθιο επιβάτη, ένας τουλάχιστον από τους απαιτούμενους δύο χειρολισθήρες ή χειρολαβή μπορεί να βρίσκεται σε ύψος 1 500 mm το πολύ από το δάπεδο στη θέση αυτή. Η απαίτηση αυτή δεν ισχύει σε περιοχή που πρόσκειται στη θύρα, όπου η θύρα ή ο μηχανισμός της όταν είναι ανοικτή θα εμποδίζει τη χρήση της χειρολαβής.

7.11.2.4.

Οι περιοχές, οι οποίες μπορούν να καταληφθούν από όρθιους επιβάτες και δεν χωρίζονται από καθίσματα από τα πλευρικά τοιχώματα ή το οπίσθιο τοίχωμα του οχήματος, πρέπει να διαθέτουν οριζόντιους χειρολισθήρες παράλληλους προς τα τοιχώματα και τοποθετημένους σε ύψος από 800 mm έως 1 500 mm από το δάπεδο.

7.11.3.1.

Τα ανοίγματα των θυρών πρέπει να διαθέτουν χειρολισθήρες ή/και χειρολαβές σε κάθε πλευρά τους. Στην περίπτωση διπλών θυρών, η απαίτηση αυτή μπορεί να πληρούται με την τοποθέτηση ενός κεντρικού στύλου ή ενός κεντρικού χειρολισθήρα.

7.11.3.2.

Οι χειρολισθήρες ή/και χειρολαβές στις θύρες επιβατών πρέπει να διαθέτουν ένα σημείο λαβής για κάθε όρθιο άτομο στο χώρο που πρόσκειται στη θύρα επιβατών ή σε οιαδήποτε από τις διαδοχικές βαθμίδες. Τα σημεία αυτά πρέπει να βρίσκονται, κατακόρυφα, σε ύψος 800 mm έως 1 100 mm από το έδαφος ή από την επιφάνεια κάθε βαθμίδας, και οριζόντια:

7.11.4.1.

Μεταξύ των καθισμάτων προτεραιότητας που ορίζονται στο σημείο 7.7.8.5.2 και της θύρας επιβατών που είναι κατάλληλη για επιβίβαση και κάθοδο πρέπει να προβλέπεται χειρολισθήρας σε ύψος μεταξύ 800 mm και 900 mm από το επίπεδο του δαπέδου. Επιτρέπεται διακοπή του χειρολισθήρα, όταν πρέπει να υπάρξει πρόσβαση σε θέση αναπηρικής πολυθρόνας, κάθισμα επί θόλου τροχού, κλιμακοστάσιο, δίοδο πρόσβασης ή διάδρομο, καμία διακοπή του χειρολισθήρα δεν πρέπει να είναι μεγαλύτερη των 1 050 mm, ενώ θα πρέπει να προβλέπεται κατακόρυφος χειρολισθήρας στην μία τουλάχιστον πλευρά της διακοπής.

1.

Η συμμόρφωση ενός οχήματος προς τις απαιτήσεις του σημείου 7.4 του παραρτήματος I, μπορεί να αποδεικνύεται με μέθοδο υπολογισμού η οποία εγκρίνεται από την τεχνική υπηρεσία που είναι υπεύθυνη για τη διεξαγωγή των δοκιμών.

2.

Η τεχνική υπηρεσία που είναι υπεύθυνη για τη διεξαγωγή των δοκιμών μπορεί να απαιτεί τη διεξαγωγή δοκιμών σε τμήματα του οχήματος για να ελέγχονται οι υποθέσεις στις οποίες βασίζονται οι υπολογισμοί.

3.

4.

2.1.

«Εναπομένων χώρος» νοείται ο χώρος που πρέπει να υπολείπεται στο διαμέρισμα επιβατών κατά τη διάρκεια και μετά την υποβολή της υπερκατασκευής σε μία από τις δοκιμές που περιγράφονται στο παρόν παράρτημα.

2.2.

«Υπερκατασκευή»: νοούνται τα μέρη της δομής ενός οχήματος τα οποία συμβάλλουν στην αντοχή του σε περίπτωση ανατροπής του οχήματος.

2.3.

«Τομή αμαξώματος»: νοείται η τομή που περιλαμβάνει τουλάχιστον δύο ταυτόσημους κάθετους στύλους σε κάθε πλευρά αντιπροσωπευτικού μέρους ή μερών του οχήματος.

2.4.

«Συνολική ενέργεια» νοείται η ενέργεια που θεωρείται ότι απορροφάται από όλη τη δομή του οχήματος. Αυτή μπορεί να καθοριστεί όπως υποδεικνύεται στο παρόν παράρτημα.

3.1.

Η υπερκατασκευή του οχήματος πρέπει να διαθέτει αρκετή αντοχή ώστε κατά τη διάρκεια και μετά το πέρας της υποβολής της σε μια από τις μεθόδους δοκιμών και υπολογισμών του σημείου 4:

3.2.

Οι απαιτήσεις του ανωτέρω σημείου 3.1 εφαρμόζονται στο όχημα περιλαμβανομένων όλων των δομικών μερών του, μελών και επενδύσεων καθώς και όλων των άκαμπτων προεξοχών όπως π.χ. ράφια αποσκευών, εξοπλισμός εξαερισμού κ.τ.λ. Επιτρέπεται εν τούτοις να αγνοούνται για τους σκοπούς του σημείου 3.1 τα διαφράγματα, χωρίσματα, δακτύλιοι ή άλλα μέλη ενισχυτικά της υπερκατασκευής του οχήματος και σταθεροί εξοπλισμοί όπως π.χ. κυλικεία, μικρά μαγειρεία ή τουαλέτες.

3.3.

Στις περιπτώσεις αρθρωτών οχημάτων, κάθε τμήμα του οχήματος θα πρέπει να ικανοποιεί τις απαιτήσεις του σημείου 3.1.

4.1.

Κάθε τύπος οχήματος θα ελέγχεται σύμφωνα με μία από τις κατωτέρω μεθόδους κατ' επιλογήν του κατασκευαστή ή σύμφωνα με εναλλακτική μέθοδο εγκεκριμένη από την αρμόδια αρχή.

4.2.

Στις περιπτώσεις που η χρήση των μεθόδων των σημείων 4.1.2, 4.1.3 ή 4.1.4 δεν επιτρέπει να ληφθεί υπόψη κάποια σημαντική ανομοιομορφία ανάμεσα σε τομές του αμαξώματος, όπως για παράδειγμα η ύπαρξη μονάδας κλιματισμού στην οροφή, τότε υποβάλλονται στην τεχνική υπηρεσία πρόσθετες μέθοδοι δοκιμών ή υπολογισμοί. Σε περίπτωση μη υποβολής πρόσθετων στοιχείων της μορφής αυτής, είναι δυνατόν να ζητηθεί η υποβολή του οχήματος σε δοκιμή με τη μέθοδο του σημείου 4.1.1.

5.1.

Για τους σκοπούς της παραγράφου 2.1, ως εναπομένων χώρος νοείται ο όγκος στο διαμέρισμα των επιβατών ο οποίος σαρώνεται όταν το εγκάρσιο κατακόρυφο επίπεδο που ορίζεται στην εικόνα 1(α) κινείται σε ευθεία γραμμή ή γραμμές έτσι ώστε το σημείο «R» στην εικόνα 1(α) διέρχεται από το σημείο «R» του πιο πίσω εξωτερικού καθίσματος, μέσω του σημείου «R» κάθε ενδιάμεσου εξωτερικού καθίσματος μέχρι το σημείο «R» του πιο εμπρός εξωτερικού καθίσματος επιβατών.

5.2.

Η θέση του σημείου «R» που φαίνεται στην εικόνα 1(β) θεωρείται ότι κείται 500 mm άνω του δαπέδου των πελμάτων των επιβατών, 300 mm από την εσωτερική επιφάνεια της πλευρά του οχήματος και 100 mm εμπρός από την πλάτη του καθίσματος στο άξονα των εξωτερικών καθισμάτων.

6.1.

Στις περιπτώσεις δοκιμών σε τομές του αμαξώματος, η αρμόδια για τη διεξαγωγή της δοκιμής τεχνική υπηρεσία θα επιβεβαιώσει ότι το όχημα ικανοποιεί τους όρους που προδιαγράφονται στο υπο-προσάρτημα 2 του προσαρτήματος 3, το οποίο περιέχει τις απαιτήσεις για την κατανομή των διατάξεων απορρόφησης της ενέργειας στην υπερκατασκευή του οχήματος.

1.1.

Δεν είναι αναγκαίο να είναι το όχημα πλήρως αποπερατωμένο, αλλά θα είναι αντιπροσωπευτικό των οχημάτων παραγωγής όσον αφορά τη μέγιστη μάζα του οχήματος σε ετοιμότητα λειτουργίας, το κέντρο βάρους και την κατανομή της μάζας σύμφωνα με τη δήλωση του κατασκευαστού.

1.2.

Τα ερεισίνωτα των καθισμάτων του οδηγού και των επιβατών θα βρίσκονται, εφ' όσον είναι ρυθμιζόμενες, στην πλέον όρθια θέση. Το ύψος των καθισμάτων, εφ' όσον είναι ρυθμιζόμενο, θα βρίσκεται στο ανώτατο ύψος.

1.3.

Κάθε θύρα και ανοιγόμενο παράθυρο του οχήματος θα είναι κλειστή, μανδαλωμένη αλλά όχι κλειδωμένη. Τα παράθυρα και τα αλεξήνεμα από γυαλί μπορεί να φέρουν ή να μη φέρουν υαλοπίνακες κατ' επιλογή του ενδιαφερομένου. Αν δεν φέρουν υαλοπίνακες, το όχημα θα φέρει σε κατάλληλες θέσεις ισοδύναμα βάρη.

1.4.

Τα επίσωτρα θα είναι φουσκωμένα με την πίεση που προδιαγράφεται από τον κατασκευαστή του οχήματος, και, αν το όχημα είναι εφοδιασμένο με ανάρτηση με πεπιεσμένο αέρα, θα έχει διασφαλιστεί η παροχή αέρα στα πνευματικά ελατήρια. Τυχόν αυτόματο σύστημα οριζοντίωσης θα έχει ρυθμιστεί με το όχημα σε επίπεδη, οριζόντια επιφάνεια στο ύψος που προδιαγράφει ο κατασκευαστής. Οι αποσβεστήρες κραδασμών θα λειτουργούν κανονικά.

1.5.

Επιτρέπεται η αντικατάσταση του καυσίμου, του οξέως στο συσσωρευτή και άλλων καυσίμων, εκρηκτικών ή διαβρωτικών υλικών με άλλα υλικά υπό τον όρο ότι ικανοποιούνται οι συνθήκες του σημείου 1.1.

1.6.

Η επιφάνεια κρούσεως θα αποτελείται από σκυρόδεμα ή άλλο άκαμπτο υλικό.

2.1.

Το όχημα θα τοποθετείται σε εξέδρα ώστε να στραφεί γύρω από τη μια πλευρά του. Η πλευρά αυτή θα προσδιορισθεί από τον κατασκευαστή.

2.2.

Το όχημα θα τοποθετηθεί επάνω στην εξέδρα κατά τρόπον ώστε:

2.3.

Θα υπάρχουν μέσα κατάλληλα για την αποτροπή κίνησης του οχήματος κατά τη διεύθυνση του κατά μήκος άξονά του.

2.4.

Η διάταξη δοκιμής θα διαθέτει πλευρικά εμπόδια που δεν θα επιτρέπουν την ολίσθηση των επισώτρων προς τα πλάγια κατά την κατεύθυνση περιστροφής.

2.5.

Η διάταξη δοκιμής θα εξασφαλίζει την ταυτόχρονη ανύψωση των αξόνων του οχήματος.

2.6.

Το όχημα θα κλίνει χωρίς κραδασμούς και χωρίς δυναμικές επιρροές μέχρις ότου ανατραπεί. Η γωνιακή ταχύτητα δεν θα υπερβαίνει τις 5 μοίρες ανά δευτερόλεπτο (0,087 rad/sec).

2.7.

Για την επιβεβαίωση ότι ικανοποιείται η απαίτηση του σημείου 3.1 του παρόντος παραρτήματος μπορεί να γίνεται χρήση φωτογράφησης υψηλής ταχύτητας, παραμορφούμενα περιγράμματα ή άλλα κατάλληλα μέσα. Θα ελέγχονται τουλάχιστον δύο θέσεις, κατ' αρχήν στο εμπρόσθιο και στο οπίσθιο μέρος του οχήματος, με ακριβείς θέσεις κατ' επιλογήν της τεχνικής υπηρεσίας. Τα περιγράμματα θα εφαρμόζονται σε κυρίως άκαμπτα μέρη της κατασκευής.

1.1.

Το τμήμα του αμαξώματος θα αντιπροσωπεύει τμήμα του οχήματος χωρίς φορτίο.

1.2.

Η γεωμετρία του τμήματος του αμαξώματος, ο άξονας περιστροφής και η θέση του κέντρου βάρους στην κατακόρυφη και τις πλευρικές διευθύνσεις θα είναι αντιπροσωπευτικές του ολοκληρωμένου οχήματος.

1.3.

Η μάζα του τμήματος του αμαξώματος, εκφρασμένη ως ποσοστό της μέγιστης μάζας του οχήματος σε ετοιμότητα λειτουργίας, θα προσδιοριστεί από τον κατασκευαστή.

1.4.

Η ενέργεια την οποία θα απορροφήσει το τμήμα του αμαξώματος, εκφρασμένη ως ποσοστό της συνολικής ενέργειας που θα απορροφούσε ένα ολοκληρωμένο όχημα, θα προσδιοριστεί από τον κατασκευαστή.

1.5.

Το ποσοστό της συνολικής ενέργειας του σημείου 1.4 δεν θα υπολείπεται του ποσοστού της μέγιστης μάζας του οχήματος σε ετοιμότητα λειτουργίας του σημείου 1.3.

1.6.

Εφαρμόζονται οι συνθήκες δοκιμής του σημείου 1.6 του προσαρτήματος 1 και των σημείων 2.1 έως 2.6 του προσαρτήματος 3.

2.1.

Η διαδικασία δοκιμής θα είναι η ίδια με τη διαδικασία που περιγράφεται στο προσάρτημα 1, εκτός από το ότι αντί του πλήρους οχήματος θα χρησιμοποιηθεί τμήμα αμαξώματος σύμφωνο με την ανωτέρω περιγραφή.

1.1.

Η ποσότητα ενέργειας που θα μεταβιβασθεί στο συγκεκριμένο τμήμα αμαξώματος θα ισούται προς το άθροισμα των ποσοτήτων ενέργειας οι οποίες κατά δήλωση του κατασκευαστή επιμερίζονται στον κάθε εγκάρσιο δακτύλιο που περιλαμβάνεται στο συγκεκριμένο τμήμα αμαξώματος.

1.2.

Το κατάλληλο ποσοστό της ποσότητας ενέργειας που προδιαγράφεται στο υπο-προσάρτημα 1 του παρόντος προσαρτήματος θα εφαρμοσθεί από το εκκρεμές επί του τμήματος του αμαξώματος έτσι ώστε, κατά τη στιγμή της κρούσης η κατεύθυνση της κίνησης του εκκρεμούς θα σχηματίζει γωνία 25 μοιρών (+0°, -5°) με το κατακόρυφο επίπεδο που κείται κατά μήκος στον άξονα της διατομής. Η ακριβής γωνία εντός του πεδίου αυτού θα προσδιορισθεί από τον κατασκευαστή.

2.1.

Θα εκτελεσθεί ικανός αριθμός δοκιμών, ώστε η τεχνική υπηρεσία που διενεργεί τη δοκιμασία να πεισθεί ότι έχει ικανοποιηθεί η απαίτηση του σημείου 3.1 του παρόντος παραρτήματος.

2.2.

Για τους σκοπούς της δοκιμής αυτής, τα τμήματα του αμαξώματος θα περιλαμβάνουν τμήματα της κανονικής κατασκευής προσαρμοσμένα ανάμεσα στους ορθοστάτες σε συνδυασμό με το δάπεδο, την εσωτερική κατασκευή, τις πλευρές και την οροφή. Θα περιλαμβάνονται επίσης στα τμήματα του αμαξώματος, στις περιπτώσεις που προβλέπονται, κατασκευές όπως ράφια αποσκευών, αγωγοί εξαερισμού κ.λπ.

2.3.

Κάθε θύρα και παράθυρο του τμήματος του αμαξώματος θα είναι κλειστή και μανδαλωμένη αλλά όχι κλειδωμένη. Τα παράθυρα και τα αλεξήνεμα ή προπετάσματα στα οποία προβλέπονται υαλοπίνακες, μπορούν να φέρουν ή να μη φέρουν υαλοπίνακες, κατ' επιλογήν του ενδιαφερομένου.

2.4.

Κατά περίπτωση και κατ' επιλογήν του κατασκευαστή μπορεί να περιλαμβάνονται και καθίσματα, στις κανονικές τους θέσεις σε σχέση με την κατασκευή του τμήματος του αμαξώματος. Θα περιλαμβάνονται οι κανονικές διατάξεις στερέωσης και ενώσεων μεταξύ όλων των μελών και πρόσθετων τεμαχίων. Οι πλάτες των καθισμάτων θα βρίσκονται, εφ' όσον είναι ρυθμιζόμενες, στην πλέον όρθια θέση. Το ύψος των καθισμάτων, εφ' όσον είναι ρυθμιζόμενο, θα βρίσκεται στο ανώτατο ύψος.

2.5.

Η πλευρά του τμήματος του αμαξώματος στην οποία θα εφαρμοσθεί η κρούση επιλέγεται από τον κατασκευαστή. Όποτε απαιτείται η δοκιμή περισσοτέρων από ένα τμημάτων του αμαξώματος η κρούση θα εφαρμόζεται στην ίδια πλευρά τους.

2.6.

Για την επιβεβαίωση ότι ικανοποιείται η απαίτηση του σημείου 3.1 του παρόντος παραρτήματος μπορεί να γίνεται χρήση φωτογράφησης υψηλής ταχύτητας, παραμορφούμενα περιγράμματα ή άλλα κατάλληλα μέσα. Τα περιγράμματα θα εφαρμόζονται σε κυρίως άκαμπτα μέρη της δομής.

2.7.

Το τμήμα του αμαξώματος που θα υποβληθεί στη δοκιμή θα στερεώνεται σταθερά και ασφαλώς στο πλαίσιο συναρμολόγησης μέσω των εγκάρσιων φορέων ή μέσω των μερών που τους αντικαθιστούν, κατά τρόπον ώστε, κατά την κρούση, να μην απορροφάται σημαντική ποσότητα ενέργειας από το πλαίσιο στήριξης και τα πρόσθετα τεμάχιά του.

2.8.

Το εκκρεμές θα απελευθερώνεται από τέτοιο ύψος, ώστε η ταχύτητα με την οποία κρούει το τμήμα του αμαξώματος να έχει τιμή από 3 έως 8 m/sec.

3.1.

Η κρουστική επιφάνεια του εκκρεμούς θα είναι κατασκευασμένη από χάλυβα ή από αντικολλητή ξυλεία πάχους 20 mm-5 mm, και η μάζα του εκκρεμούς θα είναι ομοιόμορφα κατανεμημένη. Η κρουστική επιφάνεια θα είναι ορθογωνική και επίπεδη, με πλάτος τουλάχιστον όσο και το πλάτος του δοκιμαζόμενου τμήματος του αμαξώματος και ύψος τουλάχιστον 800 mm. Οι ακμές της θα είναι καμπυλωμένες με ακτίνα καμπυλότητας τουλάχιστον 15 mm.

3.2.

Το σώμα του εκκρεμούς θα συνδεθεί με άκαμπτη σύνδεση με δύο άκαμπτες ράβδους. Ο άξονας των ράβδων θα απέχει τουλάχιστον 3 500 mm από το γεωμετρικό κέντρο του σώματος του εκκρεμούς.

1.

Θα διενεργηθεί επαρκής αριθμός δοκιμών ώστε να βεβαιωθεί η τεχνική υπηρεσία ότι το ολοκληρωμένο όχημα ικανοποιεί τις απαιτήσεις του σημείου 3.1 του παρόντος παραρτήματος, χωρίς τούτο να συνεπάγεται κατ' ανάγκη την απαίτηση διενέργειας περισσότερων από μία δοκιμών.

2.

Η επάρκεια τμήματος αμαξώματος μπορεί να αποδεικνύεται από υπολογισμούς με δεδομένα που προέκυψαν από δοκιμή άλλου τμήματος αμαξώματος όχι πανομοιότυπου με το εξεταζόμενο, εφ' όσον οι δύο τομές έχουν πολλά κοινά δομικά χαρακτηριστικά.

3.

όπου

όπου

1.

Επιτρέπεται η απόδειξη ότι υπερκατασκευή ή τμήμα υπερκατασκευής ικανοποιεί τις διατάξεις του σημείου 3.1 του παρόντος παραρτήματος με χρήση υπολογιστικής μεθόδου της εγκρίσεως της αρμόδιας για τη διεξαγωγή της δοκιμής τεχνικής υπηρεσίας.

2.

Αν πιθανολογείται ότι κάποια δομή θα παρουσιάσει παραμορφώσεις πέρα από το όριο ελαστικότητας των χρησιμοποιουμένων υλικών, τότε οι υπολογισμοί θα προσομοιώνουν τη συμπεριφορά της δομής υπό συνθήκες μεγάλων πλαστικών παραμορφώσεων.

3.

Η αρμόδια για τη διεξαγωγή της δοκιμής τεχνική υπηρεσία έχει το δικαίωμα να ζητήσει τη διεξαγωγή δοκιμών επί ενώσεων ή μερών της δομής ώστε να επαληθευθούν οι παραδοχές των υπολογισμών.

4.

5.

Όταν χρησιμοποιείται υπολογιστική μέθοδος για τμήμα της πλήρους υπερκατασκευής, θα ισχύουν οι ίδιοι όροι όπως και ανωτέρω προκειμένου για πλήρες όχημα.

2.1.

Δύναμη κλεισίματος F(t) είναι μία συνάρτηση χρόνου, μετρούμενη στις ακμές κλεισίματος της θύρας (βλέπε σημείο 3.2 παρακάτω).

2.2.

Μέγιστη δύναμη FS είναι η ανώτατη τιμή της δύναμης κλεισίματος.

2.3.

Πραγματική δύναμη FE είναι η μέση τιμή της δύναμης κλεισίματος ως προς την διάρκεια παλμού:

2.4.

Διάρκεια παλμού T είναι η τιμή μεταξύ t1 και t2:

όπου

t1 = t1 το όριο ευαισθησίας, από το οποίο η δύναμη κλεισίματος υπερβαίνει τα 50 N

t2 = το όριο εξασθένισης, από το οποίο η δύναμη κλεισίματος καθίσταται μικρότερη των 50 N.

2.5.

Η σχέση μεταξύ των ανωτέρω παραμέτρων φαίνεται στην εικόνα 1 κατωτέρω π.χ.:

Εικόνα 1

2.6.

Δύναμη μανδάλωσης Fc είναι η μέση αριθμητική τιμή των πραγματικών δυνάμεων, μετρούμενων διαδοχικά πολλές φορές στο ίδιο σημείο μέτρησης:

3.1.

Συνθήκες μέτρησης:

3.2.

Τα σημεία μέτρησης είναι:

3.3.

Το σήμα της δύναμης μανδάλωσης καταγράφεται με φίλτρο χαμηλής συχνότητας σε μία περιοριζόμενη συχνότητα 100 Hz. Τόσο το όριο ευαισθησίας όσο και το όριο εξασθένισης καθορίζεται σε 50 N για να περιοριστεί η διάρκεια παλμού.

3.5.

Η απόκλιση της ανάγνωσης από την ονομαστική τιμή δεν πρέπει να είναι περισσότερο από ± 3 %.

4.1.

Η διάταξη μέτρησης συνίσταται σε δύο μέρη: μία λαβή και ένα μέρος μέτρησης το οποίο αποτελεί κιβωτοειδή κυψέλη φόρτισης (βλέπε εικόνα 2).

4.2.

Η κιβωτοειδής κυψέλη φόρτωσης έχει τα ακόλουθα χαρακτηριστικά:

1.1.1.

Τα οχήματα για τα οποία ισχύει το σημείο 7.7.1.9 του παραρτήματος I πρέπει να τηρούν τις απαιτήσεις του σημείου 7.6.3.1 του παραρτήματος I ή του σημείου 1.1 του παρόντος παραρτήματος όσον αφορά τα παράθυρα κινδύνου και τις καταπακτές εξόδου, καθώς επίσης και τις ακόλουθες ελάχιστες απαιτήσεις όσον αφορά τις θύρες επιβατών και τις θύρες κινδύνου:

1.2.1.

Η (οι) θύρα(ες) επιβατών τοποθετούνται στην πλευρά του οχήματος που είναι η πλησιέστερη στο κράσπεδο του δρόμου που αντιστοιχεί στην κατεύθυνση οδήγησης της χώρας όπου πρόκειται να ταξινομηθεί το όχημα, ή στην πίσω πλευρά του οχήματος.

1.2.2.

Οι έξοδοι τοποθετούνται έτσι ώστε να υφίσταται τουλάχιστον μία έξοδος σε κάθε πλευρά του οχήματος.

1.2.3.

Στο εμπρόσθιο ήμισυ και το πίσω ήμισυ του χώρου επιβατών υπάρχει τουλάχιστον μία έξοδος για το καθένα.

1.2.4.

Τουλάχιστον μία έξοδος τοποθετείται είτε στην πίσω πλευρά ή στην εμπρόσθια πλευρά του οχήματος, εκτός εάν έχει τοποθετηθεί καταπακτή εξόδου.

3.2.1.

Σε θέση πλησίον της ή των θυρών επιβατών που είναι κατάλληλες για την επιβίβαση και αποβίβαση, πρέπει να βρίσκεται ένας ελάχιστος αριθμός καθισμάτων γυρισμένων προς τα εμπρός ή προς τα πίσω και που προορίζονται ως θέσεις προτεραιότητας για επιβάτες με ειδικές ανάγκες. Ο ελάχιστος αριθμός θέσεων προτεραιότητας είναι τέσσερις για την κλάση I, δύο για την κλάση II και την κλάση III και μία για τις κλάσεις Α και Β. Θέσεις που διπλώνουν ώστε να μην αποτελούν εμπόδιο όταν δεν χρησιμοποιούνται δεν μπορούν να ορίζονται ως θέσεις προτεραιότητας. Το σημείο 7.7.8.5.2 του παραρτήματος I δεν εφαρμόζεται στα οχήματα που συμμορφώνονται με την απαίτηση αυτή.

3.2.2.

Κάτω ή δίπλα στις θέσεις προτεραιότητας πρέπει να υπάρχει κατάλληλος χώρος για ένα σκύλο-οδηγό.

3.2.3.

Τα στηρίγματα των βραχιόνων τοποθετούνται μεταξύ της καθιστής θέσης και του διαδρόμου πρέπει να μπορούν να αναδιπλώνονται για να επιτρέπουν ελεύθερη πρόσβαση προς το κάθισμα.

Πλησίον των θέσεων προτεραιότητας πρέπει να τοποθετούνται χειρολισθήρες ή χειρολαβές ούτως ώστε οι επιβάτες να μπορούν να στηρίζονται με ευκολία σ' αυτές.

3.2.4.

Το ελάχιστο πλάτος του μαξιλαριού της θέσης προτεραιότητας, μετρούμενο από το κατακόρυφο επίπεδο που διέρχεται από το κέντρο της εν λόγω καθιστής θέσης, πρέπει να είναι 220 mm προς κάθε πλευρά ή, στην περίπτωση συνεχόμενου καθίσματος, 220 mm ανά θέση καθήμενου προς κάθε πλευρά.

3.2.5.

Το ύψος του ασυμπίεστου μαξιλαριού του καθίσματος σχετικά με το έδαφος θα πρέπει να είναι τόσο ώστε η απόσταση από το έδαφος έως ένα οριζόντιο επίπεδο που εφάπτεται στην εμπρόσθια ανώτερη επιφάνεια του μαξιλαριού του καθίσματος να είναι μεταξύ 400 και 500 mm.

3.2.6.

Ο χώρος για τα πόδια στις θέσεις προτεραιότητας καθήμενων πρέπει να εκτείνεται μπροστά από το κάθισμα από ένα κατακόρυφο επίπεδο που διέρχεται από την εμπρόσθια ακμή του μαξιλαριού του καθίσματος. Ο χώρος για τα πόδια δεν πρέπει να έχει κλίση προς οποιαδήποτε διεύθυνση άνω του 8 %.

3.2.7.

Κάθε θέση καθήμενου προτεραιότητας πρέπει να έχει ελεύθερο ύψος τουλάχιστον 1 300 mm για τα οχήματα των κλάσεων I και Α και 900 mm για τα οχήματα της κλάσης II, μετρούμενο από το υψηλότερο σημείο του ασυμπίεστου μαξιλαριού του καθίσματος. Το ελεύθερο αυτό ύψος πρέπει να εκτείνεται πάνω από την κατακόρυφη προβολή του συνόλου του καθίσματος και του σχετικού χώρου για τα πόδια. Επιτρέπεται στο χώρο αυτό να προεξέχει ερεισίνωτο ή άλλο αντικείμενο, εφόσον διατηρείται ελάχιστος ελεύθερος κατακόρυφος χώρος που εκτείνεται 230 mm μπροστά από το μαξιλάρι του καθίσματος. Στις περιπτώσεις που ένα κάθισμα προτεραιότητας τοποθετείται αντικριστά προς τοίχωμα ύψους άνω του 1,2 m, το ύψος του χώρου αυτού πρέπει να είναι τουλάχιστον 300 mm.

3.3.1.

Οι συσκευές επικοινωνίας πρέπει να τοποθετούνται κοντά σε κάθε θέση προτεραιότητας και εντός των τυχόν χώρων για τις αναπηρικές πολυθρόνες, σε ύψος μεταξύ 700 mm και 1 200 mm από το δάπεδο.

3.3.2.

Οι συσκευές επικοινωνίας στο κατώτερο επίπεδο πρέπει να βρίσκονται σε ύψος μεταξύ 800 mm και 1 500 mm στους χώρους χωρίς καθίσματα.

3.3.3.

Το χειριστήριο όλων των συσκευών επικοινωνίας πρέπει να μπορεί να λειτουργεί με την παλάμη του χεριού και να παρουσιάζει αντίθεση χρωμάτων και τόνων.

3.3.4.

Εφόσον το όχημα είναι εφοδιασμένο με κεκλιμένο επίπεδο ή αναβατήρα, πρέπει να προβλέπεται μέσο επικοινωνίας με τον οδηγό κοντά στη θύρα και σε ύψος 1 300 mm το πολύ από το έδαφος.

3.4.1.

Τα οχήματα που είναι εφοδιασμένα με χώρο για αναπηρική πολυθρόνα και/ή θέσεις προτεραιότητας πρέπει να φέρουν εικονογράμματα σύμφωνα με το παράρτημα III εικόνα 23α) και 23β) ορατά από το εξωτερικό, τόσο στο εμπρόσθιο μέρος του οχήματος προς το πεζοδρόμιο όσο και πλησίον της κατάλληλης θύρας επιβατών. Κατάλληλα εικονογράμματα πρέπει να τοποθετούνται και στο εσωτερικό πλησίον του χώρου που προβλέπεται για τις αναπηρικές πολυθρόνες ή τις θέσεις προτεραιότητας.

3.6.1.

Για κάθε χρήστη αναπηρικής πολυθρόνας που προβλέπεται στο διαμέρισμα επιβατών, πρέπει να υπάρχει ειδικός χώρος πλάτους τουλάχιστον 750 mm και μήκους 1 300 mm. Το διάμηκες επίπεδο του ειδικού χώρου πρέπει να είναι παράλληλο προς το διάμηκες επίπεδο του οχήματος, ενώ ο ειδικός αυτός χώρος πρέπει να έχει αντιολισθητικό δάπεδο.

Στην περίπτωση που ο χώρος αναπηρικής πολυθρόνας έχει σχεδιασθεί για αναπηρική πολυθρόνα στραμμένη προς τα εμπρός, το άνω μέρος των ερεισινώτων των καθισμάτων που βρίσκονται μπροστά από αυτήν επιτρέπεται να εισέρχονται στο χώρο της αναπηρικής πολυθρόνας εφόσον προβλέπεται ελεύθερος χώρος όπως φαίνεται στο παράρτημα III, σχήμα 22.

3.6.2.

Πρέπει να υπάρχει τουλάχιστον μια θύρα για χρήστες αναπηρικής πολυθρόνας. Στα οχήματα της κλάσης I, μία τουλάχιστον θύρα πρόσβασης αναπηρικής πολυθρόνας πρέπει να είναι θύρα επιβατών. Η θύρα αναπηρικής πολυθρόνας πρέπει να είναι εφοδιασμένη με σύστημα επιβίβασης που πληροί τις απαιτήσεις του σημείου 3.11.2 (σύστημα χαμηλώματος της ανάρτησης) του παρόντος παραρτήματος, σε συνδυασμό με τις διατάξεις του σημείου 3.11.3 (αναβατήρας) ή 3.11.4 (κεκλιμένο επίπεδο) του παρόντος παραρτήματος.

3.6.3.

Μια θύρα για την πρόσβαση αναπηρικής πολυθρόνας, η οποία δεν είναι θύρα επιβατών, πρέπει να έχει ύψος τουλάχιστον 1 400 mm. Το ελάχιστο πλάτος όλων των θυρών που παρέχουν πρόσβαση αναπηρικής πολυθρόνας στο όχημα πρέπει να είναι 900 mm· το πλάτος αυτό μπορεί να μειώνεται κατά 100 mm όταν η μέτρηση πραγματοποιείται στο επίπεδο των χειρολαβών.

3.6.4.

Θα πρέπει να είναι δυνατή η είσοδος από το εξωτερικό του οχήματος μέσω τουλάχιστον μίας από τις θύρες που προορίζονται για την πρόσβαση των χρηστών αναπηρικών πολυθρόνων στο(ους) ειδικό(ούς) χώρο(ους), με μία αναπηρική πολυθρόνα αναφοράς με τις διαστάσεις που εμφαίνονται στο παράρτημα III, εικόνα 21.

3.7.1.

Στο χώρο αναπηρικής πολυθρόνας μπορούν να τοποθετούνται πτυσσόμενα καθίσματα. Ωστόσο τα καθίσματα αυτά, όταν είναι διπλωμένα και δεν χρησιμοποιούνται, δεν πρέπει να εισέρχονται στο χώρο της αναπηρικής πολυθρόνας.

3.7.2.

Ένα όχημα μπορεί να εφοδιάζεται με αποσυναρμολογούμενα καθίσματα στο χώρο για αναπηρικές πολυθρόνες, υπό την προϋπόθεση ότι τα καθίσματα αυτά μπορούν να αφαιρούνται εύκολα από τον οδηγό ή μέλος του πληρώματος.

3.7.3.

Όταν ο χώρος ποδιών οποιουδήποτε καθίσματος, ή τμήμα πτυσσόμενου καθίσματος όταν χρησιμοποιείται, εισέρχεται στο χώρο αναπηρικής πολυθρόνας, τα καθίσματα αυτά πρέπει να φέρουν στερεωμένα επ' αυτών ή δίπλα σε αυτά επιγραφή με το ακόλουθο κείμενο: «Παρακαλείσθε να προσφέρετε το χώρο αυτό σε χρήστη αναπηρικής πολυθρόνας».

3.8.1.

Σύστημα συγκράτησης αναπηρικής πολυθρόνας. Εναλλακτικά προς τις απαιτήσεις των σημείων 3.8.1.1 ως 3.8.1.2.3 τα συστήματα συγκράτησης μπορούν να πληρούν τις απαιτήσεις των σημείων 3.8.2 ως 3.8.2.11.
