ANGENOMMENE TEXTE
P6_TA(2006)0297
Verstärkung der grenzüberschreitenden polizeilichen Zusammenarbeit bei Großveranstaltungen und -katastrophen in der Europäischen Union *
Legislative Entschließung des Europäischen Parlaments zu der Initiative des Königreichs der Niederlande im Hinblick auf die Annahme des Beschlusses des Rates über die Verstärkung der grenzüberschreitenden polizeilichen Zusammenarbeit bei Veranstaltungen, bei denen eine große Anzahl von Menschen aus mehreren Mitgliedstaaten zusammenkommen und das Einschreiten der Polizei in erster Linie auf die Aufrechterhaltung der öffentlichen Ordnung und Sicherheit und die Verhinderung und Bekämpfung von strafbaren Handlungen abzielt, sowie bei Großkatastrophen (6930/2005 — C6-0117/2005 — 2005/0804(CNS))
(Verfahren der Konsultation)
Das Europäische Parlament,
|
— |
in Kenntnis der Initiative des Königreichs der Niederlande (6930/2005) (1), |
|
— |
gestützt auf Artikel 34 Absatz 2 Buchstabe c des EU-Vertrags, |
|
— |
gestützt auf Artikel 39 Absatz 1 des EU-Vertrags, gemäß dem es vom Rat konsultiert wurde (C6-0117/2005), |
|
— |
gestützt auf die Artikel 93 und 51 seiner Geschäftsordnung, |
|
— |
in Kenntnis des Berichts des Ausschusses für bürgerliche Freiheiten, Justiz und Inneres (A6-0222/2006); |
|
1. |
billigt die Initiative des Königreichs der Niederlande in der geänderten Fassung; |
|
2. |
fordert den Rat auf, den Text entsprechend zu ändern; |
|
3. |
fordert den Rat auf, es zu unterrichten, falls er beabsichtigt, von dem vom Parlament gebilligten Text abzuweichen; |
|
4. |
fordert den Rat auf, es erneut zu konsultieren, falls er beabsichtigt, die Initiative des Königreichs der Niederlande entscheidend zu ändern; |
|
5. |
beauftragt seinen Präsidenten, den Standpunkt des Parlaments dem Rat und der Kommission sowie der Regierung des Königreichs der Niederlande zu übermitteln. |
|
(3a) |
Dieser Beschluss beruht auf den Schlussfolgerungen des Rates vom 13. Juli 2001 über die Sicherheit der Tagungen des Europäischen Rates und anderer Veranstaltungen von vergleichbarer Tragweite. |
|
(3b) |
Dieser Beschluss baut ferner auf den Vorkehrungen der Gemeinsamen Maßnahme 97/339/JI vom 26. Mai 1997 — vom Rat aufgrund von Artikel K.3 des Vertrags über die Europäische Union angenommen — betreffend die Zusammenarbeit im Bereich der öffentlichen Ordnung und Sicherheit (2) und der Entschließung des Rates vom 29. April 2004 über die Sicherheit der Tagungen des Europäischen Rates und anderer Veranstaltungen von vergleichbarer Tragweite (3) auf. |
|
(4) |
Aufgrund dieser Entwicklung sollte im Anschluss an bereits ergriffene Initiativen (4) die internationale polizeiliche Zusammenarbeit in diesem Bereich verstärkt werden. |
|
(4) |
Aufgrund dieser Entwicklung sollte im Anschluss an bereits ergriffene Initiativen die internationale polizeiliche Zusammenarbeit in diesem Bereich im Einklang mit den Grundsätzen der Verhältnismäßigkeit und der Subsidiarität und unter Berücksichtigung der europäischen Vorschriften über den Schutz der Privatsphäre verstärkt werden. |
|
(5) |
Der Schengen-Besitzstand bietet keine ausreichenden Möglichkeiten für eine wirksame grenzüberschreitende Unterstützung. |
entfällt
|
(1) |
Der Vorsitz des Rates erstellt jährlich im letzten Quartal des Kalenderjahres eine Übersicht über den im darauf folgenden Kalenderjahr erwarteten Bedarf an internationaler Unterstützung. |
|
(1) |
Der Vorsitz des Rates erstellt jährlich im letzten Quartal des Kalenderjahres eine Übersicht über den im darauf folgenden Kalenderjahr erwarteten Bedarf an internationaler Unterstützung. Falls ein Mitgliedstaat nach Ablauf dieser Frist um Unterstützung für eine nicht vorhergesehene Veranstaltung ersucht, fügt der Vorsitz diese zusätzliche Veranstaltung unverzüglich dieser Übersicht hinzu und erstattet dem Rat unter Wahrung der Vertraulichkeit Bericht. |
(4a) Dieses Verfahren ergänzt das in der Gemeinsamen Maßnahme 97/339/JI festgelegte Verfahren.
(5) Der Vorsitz übermittelt die Bewertung nach Absatz 1 dem Rat zur vertraulichen Kenntnisnahme.
entfällt
(1) Um den Mitgliedstaaten zu helfen, ermittelt das Generalsekretariat des Rates, welche Übereinkünfte im Bereich der grenzüberschreitenden Unterstützung bestehen.
(1) Um den Mitgliedstaaten zu helfen, ermittelt das Generalsekretariat des Rates, welche Übereinkünfte im Bereich der grenzüberschreitenden Unterstützung bestehen.
(2) Die Mitgliedstaaten übermitteln dem Generalsekretariat des Rates spätestens innerhalb von sechs Monaten nach Inkrafttreten dieses Beschlusses den Wortlaut dieser Übereinkünfte.
(2) Die Mitgliedstaaten übermitteln dem Generalsekretariat des Rates den Wortlaut bestehender Übereinkünfte und neuer oder in Arbeit befindlicher Initiativen.
(3) Der Rat berät auf der Grundlage der Ergebnisse der Ermittlung nach Absatz 1 innerhalb eines Jahres über die Frage, ob die festgestellten Probleme mit einer Anpassung der einschlägigen europäischen Rechtsvorschriften , insbesondere des Schengener Durchführungsübereinkommens, gelöst werden können.
(3) Auf der Grundlage der erhaltenen Informationen berät der Rat über die festgestellten Engpässe und Probleme und über die Frage, ob eine Anpassung der einschlägigen europäischen Rechtsvorschriften notwendig ist .
(1) ABl. C 101 vom 27.4.2005, S. 36.
(2) ABl. L 147 vom 5.6.1997, S. 1 .
(3) ABl. C 116 vom 30.4.2004, S. 18 .
(4) Entschließung des Rates vom 29. April 2004 über die Sicherheit der Tagungen des Europäischen Rates und anderer Veranstaltungen von vergleichbarer Tragweite ( ABl. C 116 vom 30.4.2004, S. 18 ).
P6_TA(2006)0298
Technische Vorschriften für Binnenschiffe ***II
Legislative Entschließung des Europäischen Parlaments zu dem Gemeinsamen Standpunkt des Rates im Hinblick auf den Erlass der Richtlinie des Europäischen Parlaments und des Rates über die technischen Vorschriften für Binnenschiffe und zur Aufhebung der Richtlinie 82/714/EWG des Rates (13274/1/2005 — C6-0091/2006 — 1997/0335(COD))
(Verfahren der Mitentscheidung: zweite Lesung)
Das Europäische Parlament,
|
— |
in Kenntnis des Gemeinsamen Standpunkts des Rates (13274/1/2005 — C6-0091/2006), |
|
— |
unter Hinweis auf seinen Standpunkt aus erster Lesung (1) zu dem Vorschlag der Kommission an das Europäische Parlament und den Rat (KOM(1997)0644) (2), |
|
— |
in Kenntnis des geänderten Vorschlags der Kommission (KOM(2000)0419) (3), |
|
— |
gestützt auf Artikel 251 Absatz 2 des EG-Vertrags, |
|
— |
gestützt auf Artikel 62 seiner Geschäftsordnung, |
|
— |
in Kenntnis der Empfehlung des Ausschusses für Verkehr und Fremdenverkehr für die zweite Lesung (A6-0208/2006); |
|
1. |
billigt den Gemeinsamen Standpunkt in der geänderten Fassung; |
|
2. |
beauftragt seinen Präsidenten, den Standpunkt des Parlaments dem Rat und der Kommission zu übermitteln. |
(1) ABl. C 341 vom 9.11.1998, S. 34 und ABl. C 54 vom 25.2.2000, S. 79.
(2) ABl. C 105 vom 6.4.1998, S. 1.
(3) Noch nicht im Amtsblatt veröffentlicht.
P6_TC2-COD(1997)0335
Standpunkt des Europäischen Parlaments festgelegt in zweiter Lesung am 5. Juli 2006 im Hinblick auf den Erlass der Richtlinie 2006/…/EG des Europäischen Parlaments und des Rates über die technischen Vorschriften für Binnenschiffe und zur Aufhebung der Richtlinie 82/714/EWG des Rates
DAS EUROPÄISCHE PARLAMENT UND DER RAT DER EUROPÄISCHEN UNION —
gestützt auf den Vertrag zur Gründung der Europäischen Gemeinschaft, insbesondere auf Artikel 71 Absatz 1,
auf Vorschlag der Kommission,
nach Stellungnahme des Europäischen Wirtschafts- und Sozialausschusses (1),
nach Anhörung des Ausschusses der Regionen,
gemäß dem Verfahren des Artikels 251 des Vertrags (2),
in Erwägung nachstehender Gründe:
|
(1) |
Mit der Richtlinie 82/714/EWG des Rates vom 4. Oktober 1982 über die technischen Vorschriften für Binnenschiffe (3) wurden die Bedingungen für die Erteilung von Schiffszeugnissen in allen Mitgliedstaaten harmonisiert, wobei die Rheinschifffahrt ausgenommen wurde. Europaweit gelten indessen immer noch unterschiedliche technische Vorschriften für Binnenschiffe. Das Nebeneinanderbestehen verschiedener internationaler und einzelstaatlicher Regelungen hat die Bemühungen um die gegenseitige Anerkennung einzelstaatlicher Schiffszeugnisse ohne zusätzliche Inspektionen ausländischer Schiffe bisher erschwert. Außerdem entsprechen die in der Richtlinie 82/714/EWG enthaltenen Standards zum Teil nicht mehr dem heutigen Stand der Technik. |
|
(2) |
Die in den Anhängen der Richtlinie 82/714/EWG enthaltenen technischen Vorschriften übernehmen im Wesentlichen die Bestimmungen der Rheinschiffsuntersuchungsordnung in der von der Zentralkommission für die Rheinschifffahrt (ZKR) im Jahr 1982 verabschiedeten Fassung. Die Bedingungen und technischen Vorschriften für die Erteilung von Schiffsattesten gemäß Artikel 22 der Revidierten Rheinschifffahrtsakte sind seither regelmäßig überarbeitet worden und entsprechen anerkanntermaßen dem neuesten Stand der Technik. Aus Gründen des Wettbewerbs und der Sicherheit sollten — insbesondere im Interesse einer Harmonisierung auf europäischer Ebene — Anwendungsbereich und Inhalt dieser technischen Vorschriften für das gesamte Binnenwasserstraßennetz der Gemeinschaft angepasst werden. Hierbei sollten auch Veränderungen dieses Netzes berücksichtigt werden. |
|
(3) |
Die Gemeinschaftszeugnisse für Binnenschiffe, mit denen die vollständige Einhaltung der oben genannten überarbeiteten technischen Vorschriften bescheinigt wird, sollten für alle Binnenwasserstraßen der Gemeinschaft gelten. |
|
(4) |
Die Bedingungen für die Erteilung zusätzlicher Gemeinschaftszeugnisse für Binnenschiffe durch die Mitgliedstaaten für den Verkehr auf den Wasserstraßen der Zonen 1 und 2 (Mündungsgebiete) sowie auf den Wasserstraßen der Zone 4 sollten in stärkerem Maße harmonisiert werden. |
|
(5) |
Im Interesse der Sicherheit des Personenverkehrs sollte der Anwendungsbereich der Richtlinie 82/714/EWG in Anlehnung an die Rheinschiffsuntersuchungsordnung auch auf Schiffe ausgedehnt werden, die zur Beförderung von mehr als zwölf Fahrgästen ausgelegt sind. |
|
(6) |
Im Interesse der Sicherheit sollte die Harmonisierung der Standards auf hohem Niveau erfolgen und so gestaltet werden, dass die Sicherheitsstandards auf den Binnenwasserstraßen der Gemeinschaft in keiner Weise herabgesetzt werden. |
|
(7) |
Es empfiehlt sich, für schon in Dienst gestellte Schiffe, die noch kein Gemeinschaftszeugnis für Binnenschiffe besitzen, wenn sie einer ersten technischen Untersuchung im Rahmen der in dieser Richtlinie niedergelegten überarbeiteten technischen Vorschriften unterzogen werden müssen, eine Übergangsregelung vorzusehen. |
|
(8) |
Es empfiehlt sich, innerhalb bestimmter Grenzen und entsprechend der Kategorie des betreffenden Schiffes in jedem Einzelfall die Gültigkeitsdauer der Gemeinschaftszeugnisse für Binnenschiffe festzulegen. |
|
(9) |
Die zur Durchführung dieser Richtlinie erforderlichen Maßnahmen sollten gemäß dem Beschluss 1999/468/EG des Rates vom 28. Juni 1999 zur Festlegung der Modalitäten für die Ausübung der der Kommission übertragenen Durchführungsbefugnisse (4) erlassen werden. |
|
(10) |
Die in der Richtlinie 76/135/EWG des Rates vom 20. Januar 1976 über die gegenseitige Anerkennung von Schiffsattesten für Binnenschiffe (5) enthaltenen Maßnahmen müssen weiterhin für die Schiffe gelten, die nicht von dieser Richtlinie erfasst werden. |
|
(11) |
In Anbetracht der Tatsache, dass einige Schiffe sowohl in den Geltungsbereich der Richtlinie 94/25/EG des Europäischen Parlaments und des Rates vom 16. Juni 1994 zur Angleichung der Rechts- und Verwaltungsvorschriften der Mitgliedstaaten über Sportboote (6) als auch in den Geltungsbereich der vorliegenden Richtlinie fallen, sollten die Anhänge dieser beiden Richtlinien möglichst rasch im Rahmen des maßgeblichen Ausschussverfahrens angepasst werden, falls Widersprüche oder Unvereinbarkeiten zwischen den Bestimmungen dieser Richtlinien bestehen. |
|
(12) |
Nach Nummer 34 der Interinstitutionellen Vereinbarung über bessere Rechtssetzung (7) sind die Mitgliedstaaten aufgefordert, für ihre eigenen Zwecke und im Interesse der Gemeinschaft eigene Tabellen aufzustellen, aus denen im Rahmen des Möglichen die Entsprechungen zwischen dieser Richtlinie und den Umsetzungsmaßnahmen zu entnehmen sind, und diese zu veröffentlichen. |
|
(13) |
Die Richtlinie 82/714/EWG sollte aufgehoben werden — |
HABEN FOLGENDE RICHTLINIE ERLASSEN:
Artikel 1
Klassifizierung der Wasserstraßen
(1) Für die Zwecke dieser Richtlinie werden die Binnenwasserstraßen der Gemeinschaft wie folgt klassifiziert:
|
a) |
Zonen 1, 2, 3 und 4:
|
|
b) |
Zone R: diejenigen der Wasserstraßen nach Buchstabe a, für die gemäß Artikel 22 der Revidierten Rheinschifffahrtsakte in der beim Inkrafttreten dieser Richtlinie geltenden Fassung dieses Artikels ein Schiffsattest auszustellen ist. |
(2) Jeder Mitgliedstaat kann nach Anhörung der Kommission Änderungen in der Zuordnung seiner Wasserstraßen zu den Zonen des Anhangs I vornehmen. Diese Änderungen werden spätestens sechs Monate vor ihrem Inkrafttreten der Kommission mitgeteilt, die die anderen Mitgliedstaaten informiert.
Artikel 2
Geltungsbereich
(1) Diese Richtlinie gilt gemäß Anhang II Artikel 1.01 für folgende Fahrzeuge:
|
a) |
Schiffe mit einer Länge (L) von 20 m oder mehr; |
|
b) |
Schiffe, deren Produkt aus Länge (L), Breite (B) und Tiefgang (T) ein Volumen von 100 m3 oder mehr ergibt. |
(2) Darüber hinaus gilt diese Richtlinie gemäß Anhang II Artikel 1.01 für alle folgenden Fahrzeuge:
|
a) |
Schlepp- und Schubboote, die dazu bestimmt sind, Fahrzeuge nach Absatz 1 oder schwimmende Geräte zu schleppen, zu schieben oder längsseits gekuppelt mitzuführen; |
|
b) |
Fahrgastschiffe, die zusätzlich zur Besatzung mehr als zwölf Fahrgäste befördern; |
|
c) |
schwimmende Geräte. |
(3) Diese Richtlinie gilt nicht für folgende Fahrzeuge:
|
a) |
Fähren; |
|
b) |
Militärfahrzeuge; |
|
c) |
Seeschiffe, einschließlich Seeschleppboote und -schubboote, die
|
Artikel 3
Verpflichtung zur Mitführung eines Zeugnisses
(1) Fahrzeuge, die auf den in Artikel 1 genannten Binnenwasserstraßen der Gemeinschaft verkehren, müssen Folgendes mitführen:
|
a) |
auf den Wasserstraßen der Zone R
|
|
b) |
auf anderen Wasserstraßen ein Gemeinschaftszeugnis für Binnenschiffe, gegebenenfalls einschließlich der Angaben nach Artikel 5. |
(2) Das Gemeinschaftszeugnis für Binnenschiffe wird nach dem Muster in Anhang V Teil I ausgestellt und nach Maßgabe dieser Richtlinie erteilt.
Artikel 4
Zusätzliche Gemeinschaftszeugnisse für Binnenschiffe
(1) Jedes Fahrzeug mit einem gültigen Schiffsattest, das nach Artikel 22 der Revidierten Rheinschifffahrtsakte erteilt worden ist, darf vorbehaltlich des Artikels 5 Absatz 5 dieser Richtlinie damit die Wasserstraßen der Gemeinschaft befahren.
(2) Ein Fahrzeug mit einem Schiffsattest gemäß Absatz 1 muss jedoch ferner
|
a) |
für den Verkehr auf den Wasserstraßen der Zonen 3 und 4, wenn es dafür vorgesehene Einschränkungen der technischen Vorschriften in Anspruch nehmen will, |
|
b) |
für den Verkehr auf den Wasserstraßen der Zonen 1 und 2 oder in Bezug auf Fahrgastschiffe für den Verkehr auf den Wasserstraßen der Zone 3, die nicht mit schiffbaren Binnenwasserstraßen anderer Mitgliedstaaten verbunden sind, wenn der betreffende Mitgliedstaat für diese Wasserstraßen zusätzliche technische Vorschriften nach Artikel 5 Absätze 1, 2 und 3 erlassen hat, ein zusätzliches Gemeinschaftszeugnis für Binnenschiffe mitführen. |
(3) Das zusätzliche Gemeinschaftszeugnis für Binnenschiffe wird nach dem Muster in Anhang V Teil II ausgestellt und von den zuständigen Behörden gegen Vorlage des in Absatz 1 genannten Zeugnisses unter den Voraussetzungen erteilt, die von den für die zu befahrenden Wasserstraßen zuständigen Behörden festgelegt werden.
Artikel 5
Zusätzliche oder eingeschränkte technische Vorschriften für bestimmte Zonen
(1) Jeder Mitgliedstaat kann nach Anhörung der Kommission und gegebenenfalls vorbehaltlich der Bestimmungen der Revidierten Rheinschifffahrtsakte über die in Anhang II genannten Vorschriften hinaus weitere technische Vorschriften für Fahrzeuge erlassen, die in seinem Gebiet auf Wasserstraßen der Zonen 1 und 2 verkehren.
(2) Jeder Mitgliedstaat kann in Bezug auf Fahrgastschiffe, die in seinem Gebiet auf Wasserstraßen der Zone 3, die nicht mit schiffbaren Binnenwasserstraßen anderer Mitgliedstaaten verbunden sind, verkehren, über die in Anhang II genannten Vorschriften hinaus weitere technische Vorschriften aufrechterhalten. Änderungen dieser technischen Vorschriften bedürfen der vorherigen Zustimmung der Kommission.
(3) Die zusätzlichen Vorschriften sind auf die in Anhang III aufgeführten Bereiche beschränkt. Die zusätzlichen Vorschriften werden spätestens sechs Monate vor ihrem Inkrafttreten der Kommission mitgeteilt, die die anderen Mitgliedstaaten informiert.
(4) Die Übereinstimmung mit den zusätzlichen Vorschriften wird in dem Gemeinschaftszeugnis für Binnenschiffe nach Artikel 3 oder in dem in Artikel 4 Absatz 2 bezeichneten Fall in dem zusätzlichen Gemeinschaftszeugnis für Binnenschiffe bescheinigt. Der Nachweis dieser Übereinstimmung wird auf den Wasserstraßen der Gemeinschaft der jeweiligen Zone anerkannt.
|
(5) |
|
(6) Für Fahrzeuge, die nur Wasserstraßen der Zone 4 befahren, können auf allen Wasserstraßen dieser Zone die eingeschränkten technischen Vorschriften des Anhangs II Kapitel 19b geltend gemacht werden. Die Einhaltung dieser eingeschränkten Vorschriften wird in dem in Artikel 3 genannten Gemeinschaftszeugnis für Binnenschiffe bescheinigt.
(7) Jeder Mitgliedstaat kann nach Anhörung der Kommission eine Einschränkung der technischen Vorschriften des Anhangs II für Fahrzeuge gestatten, die in seinem Gebiet ausschließlich auf Wasserstraßen der Zonen 3 und 4 verkehren.
Eine solche Einschränkung ist auf die in Anhang IV aufgeführten Bereiche beschränkt. Entsprechen die technischen Merkmale eines Fahrzeuges den eingeschränkten technischen Vorschriften, so wird dies in dem Gemeinschaftszeugnis für Binnenschiffe oder — in dem in Artikel 4 Absatz 2 bezeichneten Fall — in dem zusätzlichen Gemeinschaftszeugnis für Binnenschiffe bescheinigt.
Die Einschränkungen der technischen Vorschriften des Anhangs II werden spätestens sechs Monate vor ihrem Inkrafttreten der Kommission mitgeteilt, die die anderen Mitgliedstaaten informiert.
Artikel 6
Gefährliche Güter
Jedes Fahrzeug mit einer nach der Verordnung über die Beförderung gefährlicher Güter auf dem Rhein (nachstehend „ADNR“ genannt) erteilten Bescheinigung darf unter den darin genannten Voraussetzungen gefährliche Güter im gesamten Gebiet der Gemeinschaft befördern.
Jeder Mitgliedstaat kann verlangen, dass Fahrzeuge ohne eine ADNR-Bescheinigung nur dann gefährliche Güter in seinem Gebiet befördern dürfen, wenn sie über die in dieser Richtlinie genannten Vorschriften hinaus weitere Vorschriften erfüllen. Diese Vorschriften werden der Kommission mitgeteilt, die die anderen Mitgliedstaaten informiert.
Artikel 7
Abweichungen
(1) Die Mitgliedstaaten können bei folgenden Fahrzeugen Abweichungen von allen oder einzelnen Bestimmungen dieser Richtlinie zulassen:
|
a) |
Fahrzeuge, Schlepp- und Schubboote und schwimmende Geräte, die auf schiffbaren Wasserstraßen verkehren, die nicht über Binnenwasserstraßen mit den Wasserstraßen anderer Mitgliedstaaten verbunden sind; |
|
b) |
Fahrzeuge mit einer Tragfähigkeit von nicht mehr als 350 Tonnen oder nicht zur Güterbeförderung bestimmte Fahrzeuge mit einer Wasserverdrängung von unter 100 m3, die vor dem 1. Januar 1950 auf Kiel gelegt worden sind und die ausschließlich auf den einzelstaatlichen Wasserstraßen verkehren. |
(2) Im Rahmen der innerstaatlichen Binnenschifffahrt können die Mitgliedstaaten für Fahrten in einem geografisch abgegrenzten Gebiet oder in Hafengebieten Abweichungen von einer oder mehreren Bestimmungen dieser Richtlinie zulassen. Diese Abweichungen und die Strecke oder das Gebiet, wofür sie zugelassen sind, sind im Schiffszeugnis einzutragen.
(3) Die nach den Absätzen 1 und 2 zugelassenen Abweichungen werden der Kommission mitgeteilt, die die anderen Mitgliedstaaten informiert.
(4) Verkehren aufgrund der nach den Absätzen 1 und 2 zugelassenen Abweichungen keine unter diese Richtlinie fallenden Fahrzeuge eines Mitgliedstaates auf dessen Binnenwasserstraßen, so ist dieser Mitgliedstaat nicht an die Artikel 9, 10 und 12 gebunden.
Artikel 8
Erteilung von Gemeinschaftszeugnissen für Binnenschiffe
(1) Für Fahrzeuge, die nach dem … (9) auf Kiel gelegt worden sind, wird das Gemeinschaftszeugnis für Binnenschiffe nach einer technischen Untersuchung erteilt, die vor Indienststellung des Fahrzeuges durchgeführt wird, um festzustellen, ob das Fahrzeug den technischen Vorschriften des Anhangs II entspricht.
(2) Für Fahrzeuge, die vom Geltungsbereich der Richtlinie 82/714/EWG ausgeschlossen waren, jedoch nach Artikel 2 Absätze 1 und 2 unter die vorliegende Richtlinie fallen, wird das Gemeinschaftszeugnis für Binnenschiffe nach einer technischen Untersuchung erteilt, die nach Ablauf des geltenden Schiffszeugnisses, jedoch spätestens bis zum … (10) durchgeführt wird, um festzustellen, ob das Fahrzeug den technischen Vorschriften des Anhangs II entspricht. In Mitgliedstaaten, in denen die Gültigkeitsdauer des geltenden einzelstaatlichen Schiffszeugnisses unter fünf Jahren liegt, kann ein derartiges Zeugnis bis fünf Jahre nach … (9) erteilt werden.
Eine Nichteinhaltung der technischen Vorschriften des Anhangs II wird in dem Gemeinschaftszeugnis für Binnenschiffe angegeben. Sind die zuständigen Behörden der Ansicht, dass diese Unzulänglichkeiten keine offenkundige Gefahr darstellen, so kann das in Unterabsatz 1 genannte Fahrzeug seinen Betrieb so lange fortsetzen, bis die als unzulänglich ausgewiesenen Bauteile oder Bereiche des Fahrzeuges ersetzt oder geändert worden sind; danach müssen diese Bauteile oder Bereiche den Vorschriften des Anhangs II entsprechen.
(3) Eine offenkundige Gefahr im Sinne dieses Artikels gilt insbesondere als gegeben, wenn Vorschriften hinsichtlich der Festigkeit des Baus, der Fahr- oder Manövriereigenschaften oder besonderer Merkmale des Fahrzeuges gemäß Anhang II berührt sind. Nach Anhang II zulässige Abweichungen sind nicht als Unzulänglichkeiten festzuhalten, die eine offenkundige Gefahr darstellen.
Der Ersatz bestehender Bauteile durch identische Teile oder Teile von gleichwertiger Technologie und Bauart während routinemäßig durchgeführter Instandsetzungs- und Wartungsarbeiten gilt nicht als Ersatz im Sinne dieses Artikels.
(4) Gegebenenfalls wird bei der in den Absätzen 1 und 2 vorgesehenen technischen Untersuchung oder bei einer auf Antrag des Schiffseigners vorgenommenen technischen Untersuchung geprüft, ob das Fahrzeug den zusätzlichen Vorschriften nach Artikel 5 Absätze 1, 2 und 3 entspricht.
Artikel 9
Zuständige Behörden
(1) Gemeinschaftszeugnisse für Binnenschiffe können von den zuständigen Behörden der Mitgliedstaaten erteilt werden.
(2) Jeder Mitgliedstaat erstellt ein Verzeichnis seiner für die Erteilung der Gemeinschaftszeugnisse für Binnenschiffe zuständigen Behörden, das er der Kommission mitteilt. Die Kommission informiert die anderen Mitgliedstaaten.
Artikel 10
Durchführung technischer Untersuchungen
(1) Die technische Untersuchung nach Artikel 8 wird von den zuständigen Behörden durchgeführt; diese können ganz oder teilweise davon absehen, die technische Untersuchung bei einem Fahrzeug durchzuführen, wenn sich aus einer gültigen Bescheinigung einer anerkannten Klassifikationsgesellschaft gemäß Anhang II Artikel 1.01 ergibt, dass das Fahrzeug ganz oder teilweise den technischen Vorschriften des Anhangs II entspricht. Klassifikationsgesellschaften werden nur anerkannt, wenn sie die in Anhang VII Teil I aufgeführten Kriterien erfüllen.
(2) Jeder Mitgliedstaat erstellt ein Verzeichnis seiner für die Durchführung der technischen Untersuchung zuständigen Behörden, das er der Kommission mitteilt. Die Kommission informiert die anderen Mitgliedstaaten.
Artikel 11
Gültigkeitsdauer der Gemeinschaftszeugnisse für Binnenschiffe
(1) Die Gültigkeitsdauer der Gemeinschaftszeugnisse für Binnenschiffe wird in jedem Einzelfall von der für die Erteilung dieser Zeugnisse zuständigen Behörde nach Maßgabe des Anhangs II festgelegt.
(2) Jeder Mitgliedstaat kann in den in den Artikeln 12 und 16 und in den in Anhang II aufgeführten Fällen vorläufige Gemeinschaftszeugnisse für Binnenschiffe erteilen. Vorläufige Gemeinschaftszeugnisse für Binnenschiffe werden nach dem Muster in Anhang V Teil III ausgestellt.
Artikel 12
Ersetzung von Gemeinschaftszeugnissen für Binnenschiffe
Jeder Mitgliedstaat legt die Voraussetzungen fest, unter denen ein gültiges Gemeinschaftszeugnis für Binnenschiffe, das verloren gegangen oder beschädigt worden ist, ersetzt werden kann.
Artikel 13
Erneuerung von Gemeinschaftszeugnissen für Binnenschiffe
(1) Das Gemeinschaftszeugnis für Binnenschiffe wird nach Ablauf seiner Gültigkeitsdauer nach den in Artikel 8 vorgesehenen Bedingungen erneuert.
(2) Für die Erneuerung der vor dem … (9) erteilten Gemeinschaftszeugnisse für Binnenschiffe gelten die Übergangsbestimmungen des Anhangs II.
(3) Für die Erneuerung der nach dem … (9) erteilten Gemeinschaftszeugnisse für Binnenschiffe gelten die Übergangsbestimmungen des Anhangs II, die nach der Zeugniserteilung in Kraft getreten sind.
Artikel 14
Verlängerung der Gültigkeitsdauer der Gemeinschaftszeugnisse für Binnenschiffe
Die Gültigkeitsdauer eines Gemeinschaftszeugnisses für Binnenschiffe kann von der Behörde, die es erteilt oder erneuert hat, ausnahmsweise ohne technische Untersuchung gemäß Anhang II verlängert werden. Eine solche Verlängerung der Gültigkeitsdauer wird in diesem Zeugnis vermerkt.
Artikel 15
Erteilung neuer Gemeinschaftszeugnisse für Binnenschiffe
Nach jeder wesentlichen Änderung oder Instandsetzung, die die Festigkeit des Baus, die Fahr- oder Manövriereigenschaften oder besondere Merkmale des Fahrzeuges gemäß Anhang II beeinflusst, wird dieses der technischen Untersuchung nach Artikel 8 unterzogen, bevor es wieder in Dienst gestellt wird. Nach dieser Untersuchung wird ein neues Gemeinschaftszeugnis für Binnenschiffe erteilt, in dem die technischen Merkmale des Fahrzeuges aufgeführt sind, oder das bestehende Zeugnis wird entsprechend geändert. Wird dieses Zeugnis in einem anderen Mitgliedstaat als demjenigen erteilt, in dem das ursprüngliche Zeugnis erteilt oder erneuert worden ist, so wird die zuständige Behörde, die das Zeugnis erteilt oder erneuert hat, binnen eines Monats unterrichtet.
Artikel 16
Ablehnung der Ausstellung oder Erneuerung und Entziehung von Gemeinschaftszeugnissen für Binnenschiffe
Jede Entscheidung über die Ablehnung der Erteilung oder Erneuerung eines Gemeinschaftszeugnisses für Binnenschiffe ist zu begründen. Sie wird dem Betroffenen unter Angabe der Einspruchsmöglichkeiten und Einspruchsfristen in dem betreffenden Mitgliedstaat mitgeteilt.
Jedes gültige Gemeinschaftszeugnis für Binnenschiffe kann von der zuständigen Behörde, die es erteilt oder erneuert hat, entzogen werden, wenn das Fahrzeug nicht mehr den seinem Zeugnis entsprechenden technischen Vorschriften genügt.
Artikel 17
Zusätzliche Untersuchungen
Die zuständigen Behörden eines Mitgliedstaates können nach Maßgabe des Anhangs VIII jederzeit überprüfen, ob ein Fahrzeug ein nach Maßgabe dieser Richtlinie gültiges Zeugnis mitführt und den Angaben dieses Zeugnisses entspricht oder ob es eine offenkundige Gefahr für die an Bord befindlichen Personen, die Umwelt oder die Schifffahrt darstellt. Die zuständigen Behörden treffen die erforderlichen Maßnahmen gemäß Anhang VIII.
Artikel 18
Anerkennung von Schiffszeugnissen aus Drittländern
Die zuständigen Behörden eines Mitgliedstaates können, solange keine Abkommen über die gegenseitige Anerkennung der Schiffszeugnisse zwischen der Gemeinschaft und Drittländern bestehen, Schiffszeugnisse aus Drittländern für die Fahrt auf den Wasserstraßen dieses Mitgliedstaates anerkennen.
Für Fahrzeuge aus Drittländern werden Gemeinschaftszeugnisse für Binnenschiffe nach Artikel 8 Absatz 1 erteilt.
Artikel 19
Ausschussverfahren
(1) Die Kommission wird von dem gemäß Artikel 7 der Richtlinie 91/672/EWG des Rates vom 16. Dezember 1991 über die gegenseitige Anerkennung der einzelstaatlichen Schifferpatente für den Binnenschiffsgüter- und -personenverkehr (11) eingesetzten Ausschuss (nachstehend „Ausschuss“ genannt) unterstützt.
(2) Wird auf diesen Absatz Bezug genommen, so gelten die Artikel 3 und 7 des Beschlusses 1999/468/EG unter Beachtung von dessen Artikel 8.
Artikel 20
Anpassung der Anhänge und Empfehlungen für vorläufige Zeugnisse
(1) Änderungen, die erforderlich sind, um die Anhänge dieser Richtlinie an den technischen Fortschritt oder an Entwicklungen in diesem Bereich anzupassen, die sich aus der Arbeit anderer internationaler Organisationen, insbesondere der Zentralkommission für die Rheinschifffahrt (ZKR), ergeben, oder die erforderlich sind, um zu gewährleisten, dass die beiden in Artikel 3 Absatz 1 Buchstabe a aufgeführten Zeugnisse aufgrund technischer Vorschriften erteilt werden, die ein gleichwertiges Sicherheitsniveau gewährleisten, oder die erforderlich sind, um die in Artikel 5 aufgeführten Fälle zu berücksichtigen, werden von der Kommission nach dem in Artikel 19 Absatz 2 genannten Verfahren erlassen.
Die betreffenden Änderungen werden zügig vorgenommen, damit die technischen Vorschriften für die Erteilung eines für die Rheinschifffahrt anerkannten Gemeinschaftszeugnisses für Binnenschiffe zu einem Sicherheitsniveau führen, das dem Sicherheitsniveau gleichwertig ist, das für die Erteilung des in Artikel 22 der Revidierten Rheinschifffahrtsakte genannten Zeugnisses vorausgesetzt wird.
(2) Die Kommission entscheidet über Empfehlungen des Ausschusses für die Erteilung vorläufiger Gemeinschaftszeugnisse für Binnenschiffe nach Anhang II Artikel 2.19.
Artikel 21
Fortgeltung der Richtlinie 76/135/EWG
Für Fahrzeuge, die nicht in den Geltungsbereich des Artikels 2 Absätze 1 und 2 der vorliegenden Richtlinie, sondern in den Geltungsbereich des Artikels 1 Buchstabe a der Richtlinie 76/135/EWG fallen, gelten die Bestimmungen der letztgenannten Richtlinie.
Artikel 22
Zusätzliche oder eingeschränkte einzelstaatliche Vorschriften
Die vor dem … (9) in den einzelnen Mitgliedstaaten geltenden zusätzlichen Vorschriften für Fahrzeuge, die in ihrem Gebiet auf Wasserstraßen der Zonen 1 und 2 verkehren, oder eingeschränkten technischen Vorschriften für Fahrzeuge, die in ihrem Gebiet auf Wasserstraßen der Zonen 3 und 4 verkehren, bleiben so lange in Kraft, bis zusätzliche Vorschriften gemäß Artikel 5 Absatz 1 oder Einschränkungen der technischen Vorschriften des Anhangs II gemäß Artikel 5 Absatz 7 in Kraft treten, jedoch längstens bis … (12).
Artikel 23
Umsetzung
(1) Die Mitgliedstaaten, die über in Artikel 1 Absatz 1 genannte Binnenwasserstraßen verfügen, setzen die Rechts- und Verwaltungsvorschriften in Kraft, die erforderlich sind, um dieser Richtlinie spätestens ab dem … (9) nachzukommen. Sie setzen die Kommission unverzüglich davon in Kenntnis.
Wenn die Mitgliedstaaten diese Vorschriften erlassen, nehmen sie in den Vorschriften selbst oder durch einen Hinweis bei der amtlichen Veröffentlichung auf diese Richtlinie Bezug. Die Mitgliedstaaten regeln die Einzelheiten der Bezugnahme.
(2) Die Mitgliedstaaten teilen der Kommission unverzüglich den Wortlaut der innerstaatlichen Rechtsvorschriften mit, die sie auf dem unter diese Richtlinie fallenden Gebiet erlassen. Die Kommission setzt die anderen Mitgliedstaaten davon in Kenntnis.
Artikel 24
Sanktionen
Die Mitgliedstaaten legen für Verstöße gegen die aufgrund dieser Richtlinie erlassenen innerstaatlichen Vorschriften Sanktionen fest und treffen die zu ihrer Anwendung erforderlichen Maßnahmen. Die Sanktionen müssen wirksam, angemessen und abschreckend sein.
Artikel 25
Aufhebung der Richtlinie 82/714/EWG
Die Richtlinie 82/714/EWG wird mit Wirkung vom … (9) aufgehoben.
Artikel 26
Inkrafttreten
Diese Richtlinie tritt am Tag ihrer Veröffentlichung im Amtsblatt der Europäischen Union in Kraft.
Artikel 27
Adressaten
Diese Richtlinie ist an die Mitgliedstaaten gerichtet, die über in Artikel 1 Absatz 1 genannte Binnenwasserstraßen verfügen.
Geschehen zu … am …
Im Namen des Europäischen Parlaments
Der Präsident
Im Namen des Rates
Der Präsident
(1) ABl. C 157 vom 25.5.1998, S. 17.
(2) Standpunkt des Europäischen Parlaments vom 16. September 1999 (ABl. C 54 vom 25.2.2000, S. 79), Gemeinsamer Standpunkt des Rates vom 23. Februar 2006 (noch nicht im Amtsblatt veröffentlicht) und Standpunkt des Europäischen Parlaments vom 5. Juli 2006.
(3) ABl. L 301 vom 28.10.1982, S. 1. Zuletzt geändert durch die Beitrittsakte von 2003.
(4) ABl. L 184 vom 17.7.1999, S. 23.
(5) ABl. L 21 vom 29.1.1976, S. 10. Zuletzt geändert durch die Richtlinie 78/1016/EWG (ABl. L 349 vom 13.12.1978, S. 31).
(6) ABl. L 164 vom 30.6.1994, S. 15 . Zuletzt geändert durch die Verordnung (EG) Nr. 1882/2003 ( ABl. L 284 vom 31.10.2003, S. 1 ).
(7) ABl. C 321 vom 31.12.2003, S. 1.
(8) ABl. L 144 vom 15.5.1998, S. 1. Zuletzt geändert durch die Richtlinie 2003/75/EG der Kommission (ABl. L 190 vom 30.7.2003, S. 6).
(9) Zwei Jahre nach Inkrafttreten dieser Richtlinie.
(10) Zwölf Jahre nach Inkrafttreten dieser Richtlinie.
(11) ABl. L 373 vom 31.12.1991, S. 29. Zuletzt geändert durch die Verordnung (EG) Nr. 1882/2003 des Europäischen Parlaments und des Rates (ABl. L 284 vom 31.10.2003, S. 1).
(12) Dreißig Monate nach Inkrafttreten dieser Richtlinie.
ANHANG I
LISTE DER IN DIE GEOGRAFISCHEN ZONEN 1, 2, 3 UND 4 EINGETEILTEN BINNENWASSERSTRASSEN DES GEMEINSCHAFTSNETZES
KAPITEL 1
Zone 1
Bundesrepublik Deutschland
|
Ems: |
Von der Verbindungslinie zwischen dem ehemaligen Leuchtturm Greetsiel und der Westmole der Hafeneinfahrt des Eemshavens seewärts bis zum Breitenparallel 53°30′ Nord und dem Meridian 6°45′ Ost, d.h. geringfügig seewärts des Leichterplatzes für Trockenfrachter in der Alten Ems (1). |
Republik Polen
Der Teil der Pomorska-Bucht südlich der Verbindungslinie zwischen Nordperd auf der Insel Rügen und dem Leuchtturm Niechorze.
Der Teil der Gdańska-(Danziger) Bucht südlich der Verbindungslinie zwischen dem Leuchtturm Hel und der Boje, die die Einfahrt zum Hafen von Baltijsk markiert.
Vereinigtes Königreich Großbritannien und Nordirland
|
SCHOTTLAND |
|||||||
|
Blue Mull Sound |
Zwischen Gutcher und Belmont. |
||||||
|
Yell Sound |
Zwischen Tofts Voe und Ulsta. |
||||||
|
Sullom Voe |
Bis zu einer Linie von der nordöstlichen Spitze von Gluss Island zum nördlichsten Punkt von Calback Ness. |
||||||
|
Dales Voe |
Im Winter:
|
||||||
|
Dales Voe |
Im Sommer:
|
||||||
|
Lerwick |
Im Winter:
|
||||||
|
Lerwick |
Im Sommer:
|
||||||
|
Kirkwall |
Zwischen Kirkwall und Rousay nicht östlich einer Linie zwischen Point of Graand (Egilsay) und Galt Ness (Shapinsay) oder zwischen Head of Work (Festland) durch Helliar Holm Leuchtfeuer bis zur Küste von Shapinsay; nicht nordwestlich der Südostspitze von Eynhallow Island, nicht seewärts und jenseits einer Linie zwischen der Küste von Rousay bei 59°10.5′N 002°57.1′W und der Küste von Egilsay bei 59°10.0′N 002°56.4′W. |
||||||
|
Stromness |
Bis Scapa, aber nicht außerhalb Scapa Flow. |
||||||
|
Scapa Flow |
Innerhalb eines Gebiets, das begrenzt wird von Linien von Point of Cletts auf der Insel Hoy bis zum Triangulationspunkt Thomson's Hill auf der Insel Fara und von dort nach Gibraltar Pier auf der Insel Flotta; von St Vincent Pier auf der Insel Flotta zum westlichsten Punkt von Calf of Flotta; vom östlichsten Punkt von Calf of Flotta bis Needle Point auf der Insel South Ronaldsay und vom Ness on Mainland bis Point of Oxan Leuchtturm auf der Insel Graemsay und von dort bis Bu Point auf der Insel Hoy; seewärts der Gewässer der Zone 2. |
||||||
|
Balnakiel Bay |
Zwischen Eilean Dubh und A'Chleit. |
||||||
|
Cromarty Firth |
Bis zu einer Linie von North Sutor bis zum Wellenbrecher von Nairn und seewärts der Gewässer der Zone 2. |
||||||
|
Inverness |
Bis zu einer Linie von North Sutor bis Nairn Wellenbrecher und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Tay — Dundee |
Bis zu einer Linie von Broughty Castle bis Tayport und seewärts der Gewässer der Zone 2. |
||||||
|
Firth of Forth und Fluss Forth |
Bis zu einer Linie von Kirkcaldy bis Fluss Portobello und seewärts der Gewässer der Zone 2. |
||||||
|
Solway Firth |
Bis zu einer Linie von Southerness Point bis Silloth. |
||||||
|
Loch Ryan |
Bis zu einer Linie von Finnart's Point bis Milleur Point und seewärts der Gewässer der Zone 2. |
||||||
|
The Clyde |
Äußere Grenze:
Innere Grenze im Winter:
Innere Grenze im Sommer:
Anmerkung: Die angegebene innere Grenze im Sonner wird vom 5. Juni bis 5. September (jeweils einschließlich) erweitert durch eine Linie von einem Punkt zwei Meilen vor der Küste von Ayrshire bei Skelmorlie Castle bis Tomont End, Cumbrae, und eine Linie von Portachur Point, Cumbrae bis Inner Brigurd Point, Ayrshire. |
||||||
|
Oban |
Innerhalb eines Gebiets, das im Norden durch eine Linie von Dunollie Point Leuchtfeuer bis Ard na Chruidh und im Süden durch eine Linie von Rudha Seanach bis Ard na Cuile begrenzt wird. |
||||||
|
Kyle of Lochalsh |
Durch Loch Alsh bis Kopf von Loch Duich. |
||||||
|
Loch Gairloch |
Im Winter:
Im Sommer:
|
||||||
|
NORDIRLAND |
|||||||
|
Belfast Lough |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Loch Neagh |
In einem Abstand von mehr als 2 Meilen vom Ufer. |
||||||
|
OSTKÜSTE ENGLAND |
|||||||
|
Fluss Humber |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
WALES und WESTKÜSTE ENGLAND |
|||||||
|
Fluss Severn |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Wye |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Newport |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Cardiff |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Barry |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Swansea |
Bis zur Verbindungslinie der seewärtigen Enden der Wellenbrecher. |
||||||
|
Menai Straits |
Innerhalb der Menai Straits ab der Verbindunglinie zwischen Llanddwyn Island Leuchtfeuer bis Dinas Dinlleu und Verbindungslinien zwischen dem Südende von Puffin Island bis Trwyn DuPoint und dem Bahnhof von Llanfairfechan und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Dee |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Mersey |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Preston und Southport |
Bis zu einer Linie von Southport bis Blackpool innerhalb der Ufer und seewärts der Gewässer der Zone 2. |
||||||
|
Fleetwood |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Lune |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Heysham |
Im Winter:
Im Sommer:
|
||||||
|
Morecambe |
Im Winter:
Im Sommer:
|
||||||
|
Workington |
Bis zu einer Linie von Southerness Point bis Silloth und seewärts der Gewässer der Zone 2. |
||||||
|
SÜDENGLAND |
|||||||
|
Fluss Colne, Colchester |
Im Winter:
Im Sommer:
|
||||||
|
Fluss Blackwater |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Crouch und Fluss Roach |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Themse und Nebenflüsse |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Medway und The Swale |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Chichester |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Langstone Harbour |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Portsmouth |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Bembridge, Isle of Wight |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Cowes, Isle of Wight |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge, nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Southampton |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Beaulieu River |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Keyhaven Lake |
Innerhalb der Isle of Wight in einem Gebiet, das durch Verbindungslinien zwischen dem Kirchturm von West Wittering und Trinity Church in Bembridge nach Osten und zwischen The Needles und Hurst Point nach Westen begrenzt wird, und seewärts der Gewässer der Zone 2. |
||||||
|
Weymouth |
Innerhalb Portland Harbour und zwischen dem Fluss Wey und Portland Harbour. |
||||||
|
Plymouth |
Bis zu einer Linie von Cawsand bis Breakwater und Staddon und seewärts der Gewässer der Zone 2. |
||||||
|
Falmouth |
Im Winter:
Im Sommer:
und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Camel |
Bis zu einer Linie von Stepper Point bis Trebetherick Point und seewärts der Gewässer der Zone 2. |
||||||
|
Bridgewater |
Innerhalb der Bar und seewärts der Gewässer der Zone 2. |
||||||
|
Fluss Avon (Avon) |
Im Winter:
Im Sommer:
|
||||||
Zone 2
Tschechische Republik
Stausee Lipno.
Bundesrepublik Deutschland
|
Ems: |
Von der bei der Hafeneinfahrt nach Papenburg über die Ems gehenden Verbindungslinie zwischen dem Diemer Schöpfwerk und dem Deichdurchlass bei Halte bis zur Verbindungslinie zwischen dem ehemaligen Leuchtturm Greetsiel und der Westmole der Hafeneinfahrt des Eemshavens. |
||||||
|
Jade: |
Binnenwärts der Verbindungslinie zwischen dem Quermarkenfeuer Schillig und dem Kirchturm Langwarden. |
||||||
|
Weser: |
Von der Nordwestkante der Eisenbahnbrücke in Bremen bis zur Verbindungslinie zwischen den Kirchtürmen Langwarden und Cappel mit den Nebenarmen Westergate, Rekumer Loch, Rechter Nebenarm und Schweiburg. |
||||||
|
Elbe: |
Von der unteren Grenze des Hamburger Hafens bis zur Verbindungslinie zwischen der Kugelbake bei Döse und der westlichen Kante des Deiches des Friedrichskoogs (Dieksand) mit den Nebenelben sowie die Nebenflüsse Este, Lühe, Schwinge, Oste, Pinnau, Krückau und Stör (jeweils von der Mündung bis zum Sperrwerk). |
||||||
|
Meldorfer Bucht: |
Binnenwärts der Verbindungslinie von der westlichen Kante des Deiches des Friedrichskoogs (Dieksand) zum Westmolenkopf Büsum. |
||||||
|
Eider: |
Vom Gieselaukanal bis zum Eider-Sperrwerk. |
||||||
|
Flensburger Förde: |
Binnenwärts der Verbindungslinie zwischen dem Kegnäs-Leuchtturm und Birknack. |
||||||
|
Schlei: |
Binnenwärts der Verbindungslinie der Molenköpfe Schleimünde. |
||||||
|
Eckernförder Bucht: |
Binnenwärts der Verbindungslinie von Boknis-Eck zur Nordostspitze des Festlandes bei Dänisch Nienhof. |
||||||
|
Kieler Förde: |
Binnenwärts der Verbindungslinie zwischen dem Leuchtturm Bülk und dem Marine-Ehrenmal Laboe. |
||||||
|
Nord-Ostsee-Kanal: |
Von der Verbindungslinie zwischen den Molenköpfen in Brunsbüttel bis zu der Verbindungslinie zwischen den Einfahrtsfeuern in Kiel-Holtenau mit Obereidersee mit Enge, Audorfer See, Borgstedter See mit Enge, Schirnauer See, Flemhuder See und Achterwehrer Schifffahrtskanal. |
||||||
|
Trave: |
Von der Nordwestkante der Eisenbahnhubbrücke und der Nordkante der Holstenbrücke (Stadttrave) in Lübeck bis zu der Verbindungslinie der Köpfe der Süderinnenmole und Norderaußenmole in Travemünde mit der Pötenitzer Wiek, dem Dassower See und den Altarmen an der Teerhofinsel. |
||||||
|
Leda: |
Von der Einfahrt in den Vorhafen der Seeschleuse von Leer bis zur Mündung. |
||||||
|
Hunte: |
Vom Hafen Oldenburg und von 140 m unterhalb der Amalienbrücke in Oldenburg bis zur Mündung. |
||||||
|
Lesum: |
Von der Eisenbahnbrücke in Bremen-Burg bis zur Mündung. |
||||||
|
Este: |
Vom Unterwasser der Schleuse Buxtehude bis zum Este-Sperrwerk. |
||||||
|
Lühe: |
Vom Unterwasser der Au-Mühle in Horneburg bis zum Lühe-Sperrwerk. |
||||||
|
Schwinge: |
Von der Salztorschleuse in Stade bis zum Schwinge-Sperrwerk. |
||||||
|
Oste: |
Von der Nordostkante des Mühlenwehres in Bremervörde bis zum Oste-Sperrwerk. |
||||||
|
Pinnau: |
Von der Südwestkante der Eisenbahnbrücke in Pinneberg bis zum Pinnau-Sperrwerk. |
||||||
|
Krückau: |
Von der Südwestkante der im Verlauf der Straße Wedenkamp liegenden Straßenbrücke in Elmshorn bis zum Krückau-Sperrwerk. |
||||||
|
Stör: |
Vom Pegel Rensing bis zum Stör-Sperrwerk. |
||||||
|
Freiburger Hafenpriel: |
Von der Ostkante der Deíchschleuse in Freiburg an der Elbe bis zur Mündung. |
||||||
|
Wismarbucht, Kirchsee, Breitling, Salzhaff und Wismarer Hafengebiet: |
Seewärts begrenzt durch die Verbindungslinien zwischen Hohen Wieschendorf Huk und dem Leuchtfeuer Timmendorf sowie zwischen dem Leuchtfeuer Gollwitz auf der Insel Poel und der Südspitze der Halbinsel Wustrow. |
||||||
|
Warnow mit Breitling und Nebenarmen: |
Unterhalb des Mühlendammes von der Nordkante der Geinitzbrücke in Rostock, seewärts begrenzt durch die Verbindungslinie zwischen den nördlichen Punkten der West- und Ostmole in Warnemünde. |
||||||
|
Gewässer, die vom Festland und den Halbinseln Darß und Zingst sowie den Inseln Hiddensee und Rügen eingeschlossen sind (einschließlich Stralsunder Hafengebiet): |
Seewärts begrenzt zwischen
|
||||||
|
Greifswalder Bodden und Greifswalder Hafengebiet mit Ryck: |
Seewärts begrenzt durch die Verbindungslinie von der Ostspitze Thiessower Haken (Südperd) über die Ostspitze Insel Ruden zur Nordspitze Insel Usedom (54°10′37″ Nord, 13°47′51″ Ost). |
||||||
|
Gewässer, die vom Festland und der Insel Usedom eingeschlossen sind (Peenestrom einschließlich Wolgaster Hafengebiet, Achterwasser, Stettiner Haff): |
Östlich begrenzt durch die Grenze zur Republik Polen im Stettiner Haff. |
Französische Republik
Dordogne: Von der Steinbrücke in Libourne bis zur Mündung.
Garonne: Von der Steinbrücke in Bordeaux bis zur Mündung.
Gironde
Loire: Von der Haudaudine-Brücke über den Madeleine-Nebenarm bis zur Mündung und von der Pirmil-Brücke über den Pirmil-Nebenarm.
Rhône: Von der Trinquetaille-Brücke in Arles und darüber hinaus in Richtung Marseille.
Seine: Von der Jeanne-d'Arc-Brücke in Rouen bis zur Mündung.
Republik Ungarn
Balaton-See.
Königreich der Niederlande
Dollard.
Ems.
Wattenmeer: einschließlich der Verbindungen zur Nordsee.
Ijsselmeer: einschließlich Markermeer und Ijmeer, aber ohne Gouwzee.
Nieuwe Waterweg und Scheur.
Calandkanaal westlich des Benelux-Hafens.
Hollandsch Diep.
Breediep, Beerkanaal und die daran angebundenen Häfen.
Haringvliet und Vuile Gat: einschließlich der Wasserstraßen zwischen Goeree-Overflakkee einerseits und Voorne-Putten und Hoeksche Waard andererseits.
Hellegat.
Volkerak.
Krammer.
Grevelingenmeer und Brouwershavensche Gat: einschließlich aller Binnenwasserstraßen zwischen Schouwen-Duiveland und Goeree-Overflakkee.
Keten, Mastgat, Zijpe, Krabbenkreek, Osterschelde und Roompot: einschließlich der Binnenwasserstraßen zwischen Walcheren, Noord-Beveland und Zuid-Beveland einerseits und Schouwen-Duiveland und Tholen andererseits, mit Ausnahme des Rhein-Schelde-Kanals.
Schelde und Westerschelde und Mündungsgebiet: einschließlich der Binnenwasserstraßen zwischen Zeeuwsch-Vlaanderen einerseits und Walcheren und Zuid-Beveland andererseits, mit Ausnahme des Rhein-Schelde-Kanals.
Republik Polen
Zalew Szczeciński (Stettiner Haff).
Zalew Kamieński (Camminer Haff).
Zalew Wislany (Frisches Haff).
Zatoka Pucka (Putziger Wiek).
Włocławski-Reservoir.
Śniardwy-See.
Niegocin-See.
Mamry-See.
Vereinigtes Königreich Großbritannien und Nordirland
|
SCHOTTLAND |
|
|
Scapa Flow |
Innerhalb eines wie folgt begrenzten Gebiets: Linie von Wharth auf der Insel Flotta bis Martello Tower auf South Walls, von Point Cletts auf der Insel Hoy bis zum Triangulationspunkt von Thomson's Hill auf der Insel Fara und von dort bis Gibraltar Pier auf der Insel Flotta. |
|
Kyle of Durness |
Südlich von Eilean Dubh. |
|
Cromarty Firth |
Bis zu einer Linie zwischen North Sutor und South Sutor. |
|
Inverness |
Bis zu einer Linie zwischen Fort George bis Chanonry Point. |
|
Findhorn Bay |
Innerhalb des Spit. |
|
Aberdeen |
Bis zu einer Linie von der Südmole bis Abercromby Mole. |
|
Montrose Basin |
Westlich einer Linie, die von Norden nach Süden über die Hafeneinfahrt beim Leuchtfeuer Scurdie Ness führt. |
|
Fluss Tay — Dundee |
Bis zu einer Linie vom Tidenbassin (Fischdock), Dundee bis Craig Head, East Newport. |
|
Firth of Forth und Fluss Forth |
Innerhalb des Firth of Forth, aber nicht östlich der Forth-Eisenbahnbrücke. |
|
Dumfries |
Bis zu einer Linie von Airds Point bis Scar Point. |
|
Loch Ryan |
Bis zu einer Linie von Cairn Point bis Kircolm Point. |
|
Ayr Hafen |
Innerhalb der Bar. |
|
The Clyde |
Oberhalb Gewässer der Zone 1. |
|
Kyles of Bute |
Zwischen Colintraive und Rhubodach. |
|
Campbeltown Hafen |
Bis zu einer Linie von Macringan's Point bis Ottercharach Point. |
|
Loch Etive |
Innerhalb Loch Etive oberhalb Falls of Lora. |
|
Loch Leven |
Oberhalb der Brücke bei Ballachulish. |
|
Loch Linnhe |
Nördlich Leuchtfeuer Corran Point. |
|
Loch Eil |
Gesamter Loch. |
|
Caledonian Canal |
Loch Lochy, Loch Oich und Loch Ness. |
|
Kyle of Lochalsh |
Innerhalb Kyle Akin, nicht westlich des Leuchtfeuers Eilean Ban oder östlich von Eileanan Dubha. |
|
Loch Carron |
Zwischen Stromemore und Strome Ferry. |
|
Loch Broom, Ullapool |
Bis zu einer Linie vom Leuchtfeuer Ullapool Point bis Aultnaharrie. |
|
Kylesku |
Quer über den Loch Cairnbawn im Gebiet zwischen dem östlichsten Punkt von Garbh Eilean und dem westlichsten Punkt von Eilean na Rainich. |
|
Stornoway Hafen |
Bis zu einer Linie von Arnish Point bis Leuchtturm Sandwick Bay, Nordwestseite. |
|
Sound of Scalpay |
Nicht östlich von Berry Cove (Scalpay) und nicht westlich von Croc a Loin (Harris). |
|
North Harbour, Scalpay und Tarbert Hafen |
Innerhalb einer Meile ab der Küste der Insel Harris. |
|
Loch Awe |
Gesamter Loch. |
|
Loch Katrine |
Gesamter Loch. |
|
Loch Lomond |
Gesamter Loch. |
|
Loch Tay |
Gesamter Loch. |
|
Loch Loyal |
Gesamter Loch. |
|
Loch Hope |
Gesamter Loch. |
|
Loch Shin |
Gesamter Loch. |
|
Loch Assynt |
Gesamter Loch. |
|
Loch Glascarnoch |
Gesamter Loch. |
|
Loch Fannich |
Gesamter Loch. |
|
Loch Maree |
Gesamter Loch. |
|
Loch Gairloch |
Gesamter Loch. |
|
Loch Monar |
Gesamter Loch. |
|
Loch Mullardach |
Gesamter Loch. |
|
Loch Cluanie |
Gesamter Loch. |
|
Loch Loyne |
Gesamter Loch. |
|
Loch Garry |
Gesamter Loch. |
|
Loch Quoich |
Gesamter Loch. |
|
Loch Arkaig |
Gesamter Loch. |
|
Loch Morar |
Gesamter Loch. |
|
Loch Shiel |
Gesamter Loch. |
|
Loch Earn |
Gesamter Loch. |
|
Loch Rannoch |
Gesamter Loch. |
|
Loch Tummel |
Gesamter Loch. |
|
Loch Ericht |
Gesamter Loch. |
|
Loch Fionn |
Gesamter Loch. |
|
Loch Glass |
Gesamter Loch. |
|
Loch Rimsdale/nan Clar |
Gesamter Loch. |
|
NORDIRLAND |
|
|
Strangford Lough |
Bis zu einer Linie von Cloghy Point bis Dogtail Point. |
|
Belfast Lough |
Bis zu einer Linie von Holywood bis Macedon Point. |
|
Larne |
Bis zu einer Linie von Larne Pier bis zur Fährmole auf der Insel Magee. |
|
River Bann |
Vom seewärtigen Ende des Wellenbrechers bis zur Brücke von Toome. |
|
Lough Erne |
Oberer und unterer Lough Erne. |
|
Lough Neagh |
Innerhalb von zwei Meilen von der Küste. |
|
OSTKÜSTE ENGLAND |
|
|
Berwick |
Innerhalb der Wellenbrecher. |
|
Warkworth |
Innerhalb der Wellenbrecher. |
|
Blyth |
Innerhalb der äußeren Molenköpfe. |
|
Fluss Tyne |
Dunston Staithes bis zu den Tyne-Molenköpfen. |
|
Fluss Wear |
Fatfield bis zu den Sunderland Molenköpfen. |
|
Seaham |
Innerhalb der Wellenbrecher. |
|
Hartlepool |
Bis zu einer Linie von Middleton Jetty bis zum alten Molenkopf. Bis zu einer Linie vom nördlichen bis zum südlichen Molenkopf. |
|
Fluss Tees |
Bis zu einer Linie nach Westen von Government Jetty bis Tees-Sperrwerk. |
|
Whitby |
Innerhalb der Molenköpfe von Whitby. |
|
River Humber |
Bis zu einer Linie von North Ferriby bis South Ferriby. |
|
Grimsby Dock |
Bis zu einer Linie von der West Pier des Tidenbassins bis zur East Pier der Fish Docks, Nordkai. |
|
Boston |
Innerhalb des New Cut. |
|
Dutch River |
Gesamter Kanal. |
|
Fluss Hull |
Beverley Beck bis Fluss Humber. |
|
Kielder Water |
Gesamter See. |
|
Fluss Ouse |
Unterhalb Schleuse Naburn. |
|
Fluss Trent |
Unterhalb Schleuse Cromwell. |
|
Fluss Wharfe |
Vom Zusammenfluss mit dem Fluss Ouse bis Tadcaster-Brücke. |
|
Scarborough |
Innerhalb der Molenköpfe von Scarborough. |
|
WALES UND WESTKÜSTE ENGLAND |
|
|
Fluss Severn |
Nördlich einer Linie nach Westen von Sharpness Point (51°43.4′N) bis Llanthony und Maisemore Weirs und seewärts der Gewässer der Zone 3. |
|
Fluss Wye |
Bei Chepstow, nördlich der Breite 51°38.0′N bis Monmouth. |
|
Newport |
Nördlich der bei Fifoots Points kreuzenden Elektrizitätsoberleitung. |
|
Cardiff |
Bis zu einer Linie von South Jetty bis Penarth Head und eingeschlossene Gewässer westlich Cardiff Bay Sperrwerk. |
|
Barry |
Innerhalb einer Linie, die die seewärtigen Enden der Wellenbrecher verbindet. |
|
Port Talbot |
Innerhalb einer Linie, die die seewärtigen Enden der Wellenbrecher auf dem Fluss Afran außerhalb der eingeschlossenen Docks verbindet. |
|
Neath |
Bis zu einer Linie nach Norden vom seewärtigen Ende der Baglan Bay Tankermole (51°37.2′N, 3°50.5′W). |
|
Llanelli und Burry Port |
Innerhalb eines Gebiets mit einer Begrenzungslinie von Burry Port Western Pier bis Whiteford Point. |
|
Milford Haven |
Bis zu einer Linie von South Hook Point bis Thorn Point. |
|
Fishguard |
Bis zu einer Linie, die die seewärtigen Enden der nördlichen und östlichen Wellenbrecher verbindet. |
|
Cardigan |
Innerhalb der Narrows bei Pen-Yr-Ergyd. |
|
Aberystwyth |
Bis zu einer Linie, die die seewärtigen Enden der Wellenbrecher verbindet. |
|
Aberdyfi |
Bis zu einer Linie vom Bahnhof von Aberdyfi bis Bake Twyni Bach. |
|
Barmouth |
Bis zu einer Linie vom Bahnhof von Barmouth bis Penrhyn Point. |
|
Portmadoc |
Bis zu einer Linie von Harlech Point bis Graig Ddu. |
|
Holyhead |
Innerhalb eines Gebiets, das durch den Hauptwellenbrecher und eine Linie zwischen dem Wellenbrecherkopf und Brynglas Point, Towyn Bay, begrenzt wird. |
|
Menai Straits |
Innerhalb der Menai Straits zwischen einer Linie von Aber Menai Point bis Belan Point und einer Linie zwischen Beaumaris Pier bis Pen-y-Coed Point. |
|
Conway |
Bis zu einer Linie von Mussel Hill bis Tremlyd Point. |
|
Llandudno |
Innerhalb desWellenbrechers. |
|
Rhyl |
Innerhalb desWellenbrechers. |
|
Fluss Dee |
Oberhalb Connah's Quay bis Wasserschöpfwerk Barrelwell Hill. |
|
Fluss Mersey |
Bis zu einer Linie zwischen Rock-Leuchtturm und North West Seaforth Dock, aber ausschließlich anderer Docks. |
|
Preston und Southport |
Bis zu einer Linie von Lytham bis Southport und innerhalb Preston Docks. |
|
Fleetwood |
Bis zu einer Linie von Low Light bis Knott. |
|
Fluss Lune |
Bis zu einer Linie von Sunderland Point bis Chapel Hill bis einschließlich Glasson Dock. |
|
Barrow |
Bis zu einer Linie von Haws Point, Isle of Walney bis Roa Island Slipway. |
|
Whitehaven |
Innerhalb des Wellenbrechers. |
|
Workington |
Innerhalb des Wellenbrechers. |
|
Maryport |
Innerhalb des Wellenbrechers. |
|
Carlisle |
Bis zu einer Linie von Point Carlisle bis Torduff. |
|
Coniston Water |
Gesamter See. |
|
Derwentwater |
Gesamter See. |
|
Ullswater |
Gesamter See. |
|
Windermere |
Gesamter See. |
|
SÜDENGLAND |
|
|
Blakeney und Morston Hafen und Einfahrten |
Östlich einer Linie, die von Blakeney Point nach Süden zur Einfahrt in den Fluss Stiffkey verläuft. |
|
Fluss Orwell und Fluss Stour |
Fluss Orwell bis zu einer Linie vom Wellenbrecher Blackmanshead bis Landguard Point und seewärts der Gewässer der Zone 3. |
|
River Blackwater |
Alle Wasserstraßen bis zu einer Linie von der südwestlichen Spitze der Insel Mersea bis Sales Point. |
|
Fluss Crouch und Fluss Roach |
Fluss Crouch bis zu einer Linie von Holliwell Point bis Foulness Point, einschließlich Fluss Roach. |
|
Themse und Nebenflüsse |
Themse oberhalb einer Linie von Norden nach Süden durch die östliche Spitze der Denton Wharf Pier, Gravesend bis Schleuse Teddington. |
|
Fluss Medway und The Swale |
Fluss Medway ab einer Linie zwischen Garrison Point und Grain Tower bis Allington Lock; und The Swale von Whitstable bis Fluss Medway. |
|
Fluss Stour (Kent) |
Fluss Stour oberhalb der Mündung bis zur Landestelle bei Flagstaff Reach. |
|
Dover Hafen |
Innerhalb der Linien zwischen der östlichen und der westlichen Hafeneinfahrt. |
|
Fluss Rother |
Fluss Rother oberhalb der Tidensignalstation bei Camber bis zum Scots Float Sluice und der Einfahrtschleuse auf dem Fluss Brede. |
|
Fluss Adur und Southwick Canal |
Bis zu einer Linie quer über die Hafeneinfahrt Shoreham bis Schleuse Southwick Canal und westlich Tarmac Wharf. |
|
Fluss Arun |
Fluss Arun oberhalb Littlehampton Pier bis Littlehampton Marina. |
|
Fluss Ouse (Sussex) Newhaven |
Fluss Ouse ab einer Linie von den Hafeneinfahrtmolen Newhaven bis Nordende Nordkai. |
|
Brighton |
Brighton Marina Außenhafen bis zu einer Linie vom Südende West Quay bis Nordende South Quay. |
|
Chichester |
Bis zu einer Linie zwischen Eastoke Point und dem Kirchturm von West Wittering und seewärts der Gewässer der Zone 3. |
|
Langstone Hafen |
Bis zu einer Linie zwischen Eastney Point und Gunner Point. |
|
Portsmouth |
Bis zu einer Linie quer über die Hafeneinfahrt von Port Blockhouse bis zum Round Tower. |
|
Bembridge, Isle of Wight |
Innerhalb Brading Hafen. |
|
Cowes, Isle of Wight |
Fluss Medina bis zu einer Linie vom Molenleuchtfeuer auf dem Ostufer zum Leuchtfeuerhaus auf dem Westufer. |
|
Southampton |
Bis zu einer Linie von Calshot Castle bis Hook Bake. |
|
Beaulieu River |
Innerhalb Beaulieu River nicht östlich einer Nord-Süd-Linie durch Inchmery House. |
|
Keyhaven Lake |
Bis zu einer Linie nach Norden vom unteren Leuchtfeuer Hurst Point bis Keyhaven Marshes. |
|
Christchurch |
The Run. |
|
Poole |
Bis zur Linie der Chain-Fähre zwischen Sandbanks und South Haven Point. |
|
Exeter |
Bis zu einer Ost-West-Linie von Warren Point bis zur Inland-Seenotstation gegenüber Checkstone Ledge. |
|
Teignmouth |
Innerhalb des Hafens. |
|
Fluss Dart |
Bis zu einer Linie von Kettle Point bis Battery Point. |
|
Fluss Salcombe |
Bis zu einer Linie von Splat Point bis Limebury Point. |
|
Plymouth |
Bis zu einer Linie von Mount Batten Pier bis Raveness Point über Drake's Islands; Fluss Yealm bis zu einer Linie von Warren Point bis Misery Point. |
|
Fowey |
Innerhalb des Hafens. |
|
Falmouth |
Bis zu einer Linie von St. Anthony Head bis Pendennis Point. |
|
Fluss Camel |
Bis zu einer Linie von Gun Point bis Brea Hill. |
|
Fluss Taw und Fluss Torridge |
Bis zu einer Linie rechtweisend 200° vom Leuchtturm Crow Point bis zum Ufer bei Skern Point. |
|
Bridgewater |
Südlich einer Linie nach Osten von Stert Point (51°13.0′N). |
|
Fluss Avon (Avon) |
Bis zu einer Linie von Avonmouth Pier bis Wharf Point und Netham Dam. |
KAPITEL 2
Zone 3
Königreich Belgien
Seeschelde: von der Antwerpener Reede flussabwärts.
Tschechische Republik
Elbe: von der Schleuse Ústí nad Labem-Střekov bis zur Schleuse Lovosice.
Stauseen: Baška, Brněnská (Kníničky), Horka (Stráž pod Ralskem), Hracholusky, Jesenice, Nechranice, Olešná, Orlík, Pastviny, Plumov, Rozkoš, Seč, Skalka, Slapy, Těrlicko, Žermanice.
Máchovo-See
Wassergebiet Velké Žernoseky.
Binnenseen: Oleksovice, Svět, Velké Dářko.
Baggerseen: Dolní Benešov, Ostrožná Nová Ves a Tovačov.
Bundesrepublik Deutschland
|
Donau: |
Von Kelheim (km 2 414,72) bis zur deutsch-österreichischen Grenze. |
|
Rhein: |
Von der deutsch-schweizerischen Grenze bis zur deutsch-niederländischen Grenze. |
|
Elbe: |
Von der Einmündung des Elbe-Seiten-Kanals bis zur unteren Grenze des Hamburger Hafens. |
|
Müritz |
|
Französische Republik
Rhein.
Republik Ungarn
Donau: von km 1 812 bis km 1 433.
Donau Moson: von km 14 bis km 0.
Donau Szentendre: von km 32 bis km 0.
Donau Ráckeve: von km 58 bis km 0.
Tisza: von km 685 bis km 160.
Dráva: von km 198 bis km 70.
Bodrog: von km 51 bis km 0.
Kettős-Körös: von km 23 bis km 0.
Hármas-Körös: von km 91 bis km 0.
Sió-Kanal: von km 23 bis km 0.
Velence-See.
Fertő-See.
Königreich der Niederlande
Rhein.
Sneekermeer, Koevordermeer, Heegermeer, Fluessen, Slotermeer, Tjeukemeer, Beulakkerwijde, Belterwijde, Ramsdiep, Ketelmeer, Zwartemeer, Veluwemeer, Eemmeer, Gooimeer, Alkmaardermeer, Gouwzee, Buiten IJ, Afgesloten IJ, Noordzeekanaal, Hafen von IJmuiden, Hafengebiet Rotterdam, Nieuwe Maas, Noord, Oude Maas, Beneden Merwede, Nieuwe Merwede, Dordtsche Kil, Boven Merwede, Waal, Bijlandsch Kanaal, Boven Rijn, Pannersdensch Kanaal, Geldersche IJssel, Neder Rijn, Lek, Amsterdam-Rhein-Kanal, Veerse Meer, Rhein-Schelde-Kanal von der Landesgrenze bis zur Einmündung in den Volkerak, Amer, Bergsche Maas, die Maas abwärts von Venlo, Gooimeer, Europort, Calandkanaal (östlich des Benelux-Hafens), Hartelkanaal.
Republik Österreich
Donau: von der österreichisch-deutschen Grenze zur österreichisch-slowakischen Grenze.
Inn: von der Mündung bis zum Kraftwerk Passau-Ingling.
Traun: von der Mündung bis km 1,80.
Enns: von der Mündung bis km 2,70.
March: bis km 6,00.
Republik Polen
Biebrza von der Mündung des Kanał Augustowski bis zur Mündung der Narwia.
Brda von der Verbindung des Kanał Bydgoski (Bromberger Kanal) in Bydgoszcz (Bromberg) bis zur Mündung der Wisła (Weichsel).
Bug von der Mündung des Muchawiec bis zur Mündung der Narwia.
See Jezioro Dąbie bis zur Grenze mit den Binnenseegewässern.
Kanał Augustowski von der Verbindung mit der Biebrza bis zur Staatsgrenze, einschließlich der entlang dieser Kanalstrecke gelegenen Seen.
Kanał Bartnicki vom See Jezioro Ruda Woda bis zum See Jezioro Bartężek.
Kanał Bydgoski.
Kanał Elbląski (Oberländischer Kanal) vom See Jezioro Druzno bis zum See Jezioro Jeziorak und zum See Jezioro Szeląg Wielki, einschließlich dieser Seen und der Seen an der Kanalstrecke, und der Nebenweg in Richtung Zalewo vom See Jezioro Jeziorak bis zum See Jezioro Ewingi, dieser inbegriffen.
Kanał Gliwicki (Gleiwitzer Kanal) zusammen mit dem Kanal Kędzierzyński.
Kanał Jagielloński von der Verbindung mit dem Fluss Elbląg (Elbing) bis zur Nogat.
Kanał Łączański.
Kanał Ślesiński und die Seen längs dieses Kanals sowie der See Gopło.
Kanał Żerański.
Martwa Wisła (Tote Weichsel) von der Wisła in Przegalina bis zur Grenze mit den Binnenseegewässern.
Narew von der Mündung der Biebrza bis zur Mündung der Wisła, zusammen mit dem See Jezioro Zegrzyński.
Nogat von der Wisła bis zur Mündung im Zalew Wisłany (Frisches Haff).
Oberlauf der Noteć (Netze) vom See Jezioro Gopło bis zur Verbindung mit dem Kanał Górnonotecki und der Kanał Górnonotecki sowie der Unterlauf der Noteć von der Verbindung mit dem Kanał Bydgoski bis zur Mündung der Warta (Warthe).
Nysa Łużycka (Lausitzer Neisse) von Gubin bis zur Mündung der Odra (Oder).
Odra von Racibórz (Ratibor) bis zur Verbindung mit der Odra Wschodnia (Ost-Oder), die ab dem Durchstich Klucz-Ustowo zur Regalica (Regnitz) wird, zusammen mit diesem Fluss und seinen Seitenarmen bis zum See Jezioro Dąbie, sowie der Nebenweg der Odra von der Schleuse von Opatowice bis zur Schleuse in Wrocław (Breslau).
Odra Zachodnia (West-Oder) vom Wehr in Widuchowa (704,1 km von der Odra bis zur Grenze mit den Binnenseegewässern, zusammen mit Seitenarmen sowie dem Durchstich Klucz-Ustowo, der die Odra Wschodnia mit der Odra Zachodnia verbindet.
Parnica (Parnitz) und der Durchstich Partnicki von der Odra Zachodnia bis zur Grenze mit den Binnenseegewässern.
Pisa vom See Jezioro Roś bis zur Mündung des Narew.
Szkarpawa (Elbinger Weichsel) von der Wisła bis zur Mündung der Wisła (Frisches Haff).
Warta vom See Jezioro Ślesińskie bis zur Mündung der Odra.
Masurische Seenplatte, die die Seen umfasst, welche durch die Flüsse und Kanäle verbunden sind, die eine Hauptwasserstraße von See Roś (einschließlich) in Pisz bis zum Kanal Węgorzewski (einschließlich dieses Kanals) in Węgorzewo bilden, zusammen mit den Seen Seksty, Mikołajskie, Tałty, Tałtowisko, Kotek, Szymon, Szymoneckie, Jagodne, Boczne, Tałty, Kisajno, Dargin, Łabap, Kirsajty und Święcajty, einschließlich des Kanał Giżycki und des Kanał Niegociński sowie des Kanał Piękna Góra, und der Nebenweg des Sees Ryńskie (einschließlich) in Ryn bis zum See Nidzkie (bis 3 km, bildet die Grenze zum Naturschutzgebiet „Jezioro Nidzkie“), zusammen mit den Seen Bełdany, Guzianka Mała und Guzianka Wiełka.
Wisła von der Mündung der Przemsza bis zur Verbindung mit dem Kanał Łączański sowie von der Mündung dieses Kanals in Skawina bis zur Mündung der Wisła in der Zatoka Dańska (Danziger Bucht), ausschließlich des Reservoirs von Włocławek.
Slowakische Republik
Donau: Von Devín (km 1 880,26) bis zur slowakisch-ungarischen Grenze.
Vereinigtes Königreich Großbritannien und Nordirland
|
SCHOTTLAND |
|
|
Leith (Edinburgh) |
Innerhalb der Wellenbrecher. |
|
Glasgow |
Strathclyde Loch. |
|
Crinan Canal |
Crinan bis Ardrishaig. |
|
Caledonian Canal |
Kanalabschnitte. |
|
NORDIRLAND |
|
|
Fluss Lagan |
Lagan Weir bis Stranmillis. |
|
OSTENGLAND |
|
|
Fluss Wear (tidenunabhängig) |
Alte Eisenbahnbrücke, Durham bis Prebends-Brücke, Durham. |
|
Fluss Tees |
Flussaufwärts des Tees-Sperrwerks. |
|
Grimsby Dock |
Innerhalb der Schleusen. |
|
Immingham Dock |
Innerhalb der Schleusen. |
|
Hull Docks |
Innerhalb der Schleusen. |
|
Boston Dock |
Innerhalb der Schleusentore. |
|
Aire and Calder Navigation |
Goole Docks bis Leeds; Zusammenfluss mit Leeds und Liverpool Canal; Zusammenfluss Bank Dole bis Selby (Schleuse Fluss Ouse); Zusammmenfluss Castleford bis Wakefield (Schleuse Falling). |
|
Fluss Ancholme |
Wehr Ferriby bis Brigg. |
|
Calder and Hebble Canal |
Wakefield (Schleuse Falling bis Schleuse Broadcut Top). |
|
Fluss Foss |
Von Zusammenfluss (Blue Bridge) mit Fluss Ouse bis Monk Bridge. |
|
Fossdyke Canal |
Zusammenfluss mit Fluss Trent bis Brayford Pool. |
|
Goole Dock |
Innerhalb der Schleusentore. |
|
Hornsea Mere |
Gesamter Kanal. |
|
Fluss Hull |
Von Schleuse Struncheon Hill bis Beverley Beck. |
|
Market Weighton Canal |
Schleuse Fluss Humber bis Schleuse Sod Houses. |
|
New Junction Canal |
Gesamter Kanal. |
|
Fluss Ouse |
Von Schleuse Naburn bis Nun Monkton. |
|
Sheffield and South Yorkshire Canal |
Schleuse Keadby bis Schleuse Tinsley. |
|
Fluss Trent |
Schleuse Cromwell bis Shardlow. |
|
Fluss Witham |
Boston Sluice bis Brayford Poole (Lincoln). |
|
WALES UND WESTENGLAND |
|
|
Fluss Severn |
Oberhalb Llanthony und Wehre Maisemore. |
|
Fluss Wye |
Oberhalb Monmouth. |
|
Cardiff |
Roath Park Lake. |
|
Port Talbot |
Innerhalb der eingeschlossenen Docks. |
|
Swansea |
Innerhalb der eingeschlossenen Docks. |
|
Fluss Dee |
Oberhalb Barrelwell Hill Wasserschöpfwerk. |
|
Fluss Mersey |
Docks (außer Seaforth Dock). |
|
Fluss Lune |
Oberhalb Glasson Dock. |
|
Fluss Avon (Midland) |
Schleuse Tewkesbury bis Evesham. |
|
Gloucester |
Gloucester City Docks Gloucester/Sharpness Canal. |
|
Hollingworth Lake |
Gesamter See. |
|
Manchester Ship Canal |
Gesamter Kanal und Salford Docks einschließlich Fluss Irwell. |
|
Pickmere Lake |
Gesamter See. |
|
Fluss Tawe |
Zwischen Seesperrwerk/Marina und Morfa Sportstadium. |
|
Rudyard Lake |
Gesamter See. |
|
Fluss Weaver |
Unterhalb Northwich. |
|
SÜDENGLAND |
|
|
Fluss Nene |
Wisbech Cut und Fluss Nene bis Schleuse Dog-in-a-Doublet. |
|
Fluss Great Ouse |
Kings Lynn Cut und Fluss Great Ouse unterhalb Straßenbrücke West Lynn. |
|
Yarmouth |
Yare-Estuar ab einer Linie zwischen den Enden der nördlichen und südlichen Einfahrtmolen, einschließlich Breydon Water. |
|
Lowestoft |
Lowestoft Hafen unterhalb Schleuse Mutford bis zu einer Linie zwischen den äußeren Hafeneinfahrtmolen. |
|
Fluss Alde und Fluss Ore |
Oberhalb der Einfahrt in den Fluss Ore bis Westrow Point. |
|
Fluss Deben |
Oberhalb der Einfahrt in den Fluss Deben bis Felixstowe Ferry. |
|
Fluss Orwell und Fluss Stour |
Von einer Linie zwischen Fagbury Point und Shotley Point auf dem Fluss Orwell bis Ipswich Dock; und von einer Nord-Süd-Linie durch Erwarton Ness auf dem Fluss Stour bis Manningtree. |
|
Chelmer & Blackwater Canal |
Östlich Schleuse Beeleigh. |
|
Themse und Nebenflüsse |
Themse oberhalb Schleuse Teddington bis Oxford. |
|
Fluss Adur und Southwick Canal |
Fluss Adur oberhalb des westlichen Endes von Tarmac Wharf, und innerhalb Southwick Canal. |
|
Fluss Arun |
Fluss Arun oberhalb Littlehampton Marina. |
|
Fluss Ouse (Sussex), Newhaven |
Fluss Ouse oberhalb des nördlichen Endes von North Quay. |
|
Bewl Water |
Gesamter See. |
|
Grafham Water |
Gesamter See. |
|
Rutland Water |
Gesamter See. |
|
Thorpe Park Lake |
Gesamter See. |
|
Chichester |
Östlich einer Linie zwischen Cobnor Point und Chalkdock Point. |
|
Christchurch |
Innerhalb Hafen Christchurch, außer Run. |
|
Exeter Canal |
Gesamter Kanal. |
|
Fluss Avon (Avon) |
Bristol City Docks. Netham Dam bis Wehr Pulteney. |
KAPITEL 3
Zone 4
Königreich Belgien
Alle belgischen Binnenwasserstraßen außer denen der Zone 3.
Tschechische Republik
Alle Wasserstraßen außer denen der Zonen 1, 2 und 3.
Bundesrepublik Deutschland
Alle Binnenwasserstraßen außer denen der Zonen 1, 2 und 3.
Französische Republik
Alle französischen Binnenwasserstraßen außer denen der Zonen 1, 2 und 3.
Italienische Republik
Po: Von Piacenza bis zur Mündung.
Mailand-Kanal: Cremona-Po-Endabschnitt, Verbindung zum Po, auf 15 km Länge.
Mincio: Von Mantua, Governolo bis zum Po.
Idrovia Ferrarese: Vom Po (Pontelagoscuro), Ferrara bis Porto Garibaldi.
Brondolo-Kanal und Valle-Kanal: Vom Po di Levante zur Lagune von Venedig.
Fissero-Tartaro-Canalbianco-Kanal: Von der Adria zum Po di Levante.
Venezianisches Küstenland: Von der Lagune von Venedig bis Grado.
Republik Litauen
Das gesamte litauische Netz.
Großherzogtum Luxemburg
Mosel.
Republik Ungarn
Alle Wasserstraßen außer denen der Zonen 2 und 3.
Königreich der Niederlande
Alle übrigen Flüsse, Kanäle und Seen, die nicht unter den Zonen 1, 2 und 3 aufgeführt sind.
Republik Österreich
Thaya: Bis Bernhardsthal.
March: Oberhalb km 6,00.
Republik Polen
Alle Wasserstraßen außer denen der Zonen 1, 2 und 3.
Slowakische Republik
Alle Wasserstraßen außer denen der Zone 3.
Vereinigtes Königreich Großbritannien und Nordirland
|
SCHOTTLAND |
|
|
Ratho and Linlithgow Union Canal |
Gesamter Kanal. |
|
Glasgow |
Forth and Clyde Canal. Monkland Canal, Abschnitte Faskine und Drumpellier. Hogganfield Loch. |
|
OSTENGLAND |
|
|
Fluss Ancholme |
Brigg bis Schleuse Harram Hill. |
|
Calder and Hebble Canal |
Schleuse Broadcut Top bis Sowerby Brücke. |
|
Chesterfield Canal |
West Stockwith bis Worksop. |
|
Cromford Canal |
Gesamter Kanal. |
|
Fluss Derwent |
Vom Zusammenfluss mit dem Fluss Ouse bis Stamford Brücke. |
|
Driffield Navigation |
Von Schleuse Struncheon Hill bis Great Driffield. |
|
Erewash Canal |
Schleuse Trent bis Schleuse Langley Mill. |
|
Huddersfield Canal |
Zusammenfluss mit Calder and Hebble Canal bei Coopers Bridge bis Huddersfield Narrow Canal bei Huddersfield. Zwischen Ashton-Under-Lyne und Huddersfield. |
|
Leeds and Liverpool Canal |
Von Schleuse Leeds River bis Skipton Wharf. |
|
Light Water Valley Lake |
Gesamter See. |
|
The Mere, Scarborough |
Gesamter See. |
|
Fluss Ouse |
Oberhalb Nun Monkton Pool. |
|
Pocklington Canal |
Vom Zusammenfluss mit dem Fluss Derwent bis Melbourne Basin. |
|
Sheffield and South Yorkshire Canal |
Schleuse Tinsley bis Sheffield. |
|
Fluss Soar |
Zusammenfluss mit dem Fluss Trent bis Loughborough. |
|
Trent and Mersey Canal |
Shardlow bis Schleuse Dellow Lane. |
|
Fluss Ure and Ripon Canal |
Vom Zusammenfluss mit dem Fluss Ouse bis Ripon Canal (Ripon Basin). |
|
Ashton Canal |
Gesamter Kanal. |
|
WALES UND WESTENGLAND |
|
|
Fluss Avon (Midland) |
Oberhalb Evesham. |
|
Birmingham Canal Navigation |
Gesamter Kanal. |
|
Birmingham and Fazeley Canal |
Gesamter Kanal. |
|
Coventry Canal |
Gesamter Kanal. |
|
Grand Union Canal (von Napton Junction bis Birmingham und Fazeley) |
Gesamter Kanalabschnitt. |
|
Kennet and Avon Canal (Bath bis Newbury) |
Gesamter Kanalabschnitt. |
|
Lancaster Canal |
Gesamter Kanal. |
|
Leeds and Liverpool Canal |
Gesamter Kanal. |
|
Llangollen Canal |
Gesamter Kanal. |
|
Caldon Canal |
Gesamter Kanal. |
|
Peak Forest Canal |
Gesamter Kanal. |
|
Macclesfield Canal |
Gesamter Kanal. |
|
Monmouthshire and Brecon Canal |
Gesamter Kanal. |
|
Montgomery Canal |
Gesamter Kanal. |
|
Rochdale Canal |
Gesamter Kanal. |
|
Swansea Canal |
Gesamter Kanal. |
|
Neath and Tennant Canal |
Gesamter Kanal. |
|
Shropshire Union Canal |
Gesamter Kanal. |
|
Staffordshire and Worcester Canal |
Gesamter Kanal. |
|
Stratford-upon-Avon Canal |
Gesamter Kanal. |
|
Fluss Trent |
Gesamter Fluss. |
|
Trent and Mersey Canal |
Gesamter Kanal. |
|
Fluss Weaver |
Oberhalb Northwich. |
|
Worcester and Birmingham Canal |
Gesamter Kanal. |
|
SÜDENGLAND |
|
|
Fluss Nene |
Oberhalb Schleuse Dog-in-a-Doublet. |
|
Fluss Great Ouse |
Kings Lynn oberhalb Straßenbrücke West Lynn, Fluss Great Ouse und alle verbundenen Fenland-Wasserstraßen einschließlich Fluss Cam und Middle Level Navigation. |
|
Norfolk und Suffolk Broads |
Alle schiffbaren Tide- und Nichttideflüsse, Broads, Kanäle und Wasserstraßen innerhalb der Norfolk und Suffolk Broads einschließlich Oulton Broad, und die Flüsse Waveney, Yare, Bure, Ant und Thurne, ausgenommen wie für Yarmouth und Lowestoft angegeben. |
|
Fluss Blyth |
Fluss Blyth, von der Mündung bis Blythburgh. |
|
Fluss Alde und Fluss Ore |
Auf dem Fluss Alde oberhalb Westrow Point. |
|
Fluss Deben |
Fluss Deben oberhalb Felixstowe Ferry. |
|
Fluss Orwell und Fluss Stour |
Alle Wasserstraßen auf dem Fluss Stour oberhalb Manningtree. |
|
Chelmer & Blackwater Canal |
Westlich Schleuse Beeleigh. |
|
Themse und Nebenflüsse |
Fluss Stort und Fluss Lee oberhalb Bow Creek; Grand Union Canal oberhalb Schleuse Brentford und Regents Canal oberhalb Limehouse Basin und alle damit verbundenen Kanäle; Fluss Wey oberhalb Themse-Schleuse. Kennet und Avon Canal; Themse oberhalb Oxford. Oxford Canal. |
|
Fluss Medway und The Swale |
Fluss Medway oberhalb Schleuse Allington. |
|
Fluss Stour (Kent) |
Fluss Stour oberhalb der Landestelle bei Flagstaff Reach. |
|
Dover Hafen |
Gesamter Hafen. |
|
Fluss Rother |
Fluss Rother und Royal Military Canal oberhalb Wehr Scots Float und Fluss Brede oberhalb Einfahrtschleuse. |
|
Brighton |
Brighton Marina Innenhafen oberhalb der Schleuse. |
|
Wickstead Park Lake |
Gesamter See. |
|
Kennet and Avon Canal |
Gesamter Kanal. |
|
Grand Union Canal |
Gesamter Kanal. |
|
Fluss Avon (Avon) |
Oberhalb Wehr Pulteney. |
|
Bridgewater Canal |
Gesamter Kanal. |
(1) Für Schiffe, die in einem anderen Hafen beheimatet sind, nach Maßgabe des Artikels 32 des Ems-Dollart-Vertrags vom 8. April 1960 (BGBl. 1963 II S. 602) anzuwenden.
(2) Für Schiffe, die in einem anderen Staat beheimatet sind, nach Maßgabe des Artikels 32 des Ems-Dollart-Vertrags vom 8. April 1960 (BGBl. 1963 II S. 602) anzuwenden.
ANHANG II
TECHNISCHE MINDESTVORSCHRIFTEN FÜR SCHIFFE AUF BINNENWASSERSTRASSEN DER ZONEN 1, 2, 3 UND 4
INHALT
TEIL I
KAPITEL 1
ALLGEMEINES
|
Artikel 1.01 |
Begriffsbestimmungen |
|
Artikel 1.02 |
(Ohne Inhalt) |
|
Artikel 1.03 |
(Ohne Inhalt) |
|
Artikel 1.04 |
(Ohne Inhalt) |
|
Artikel 1.05 |
(Ohne Inhalt) |
|
Artikel 1.06 |
Anordnungen vorübergehender Art |
|
Artikel 1.07 |
Dienstanweisungen |
KAPITEL 2
VERFAHREN
|
Artikel 2.01 |
Untersuchungskommission |
|
Artikel 2.02 |
Antrag auf Untersuchung |
|
Artikel 2.03 |
Vorführung des Fahrzeuges zur Untersuchung |
|
Artikel 2.04 |
(Ohne Inhalt) |
|
Artikel 2.05 |
Vorläufiges Gemeinschaftszeugnis |
|
Artikel 2.06 |
Gültigkeitsdauer des Gemeinschaftszeugnisses |
|
Artikel 2.07 |
Vermerke und Änderungen im Gemeinschaftszeugnis |
|
Artikel 2.08 |
(Ohne Inhalt) |
|
Artikel 2.09 |
Wiederkehrende Untersuchung |
|
Artikel 2.10 |
Freiwillige Untersuchung |
|
Artikel 2.11 |
(Ohne Inhalt) |
|
Artikel 2.12 |
(Ohne Inhalt) |
|
Artikel 2.13 |
(Ohne Inhalt) |
|
Artikel 2.14 |
(Ohne Inhalt) |
|
Artikel 2.15 |
Kosten |
|
Artikel 2.16 |
Auskünfte |
|
Artikel 2.17 |

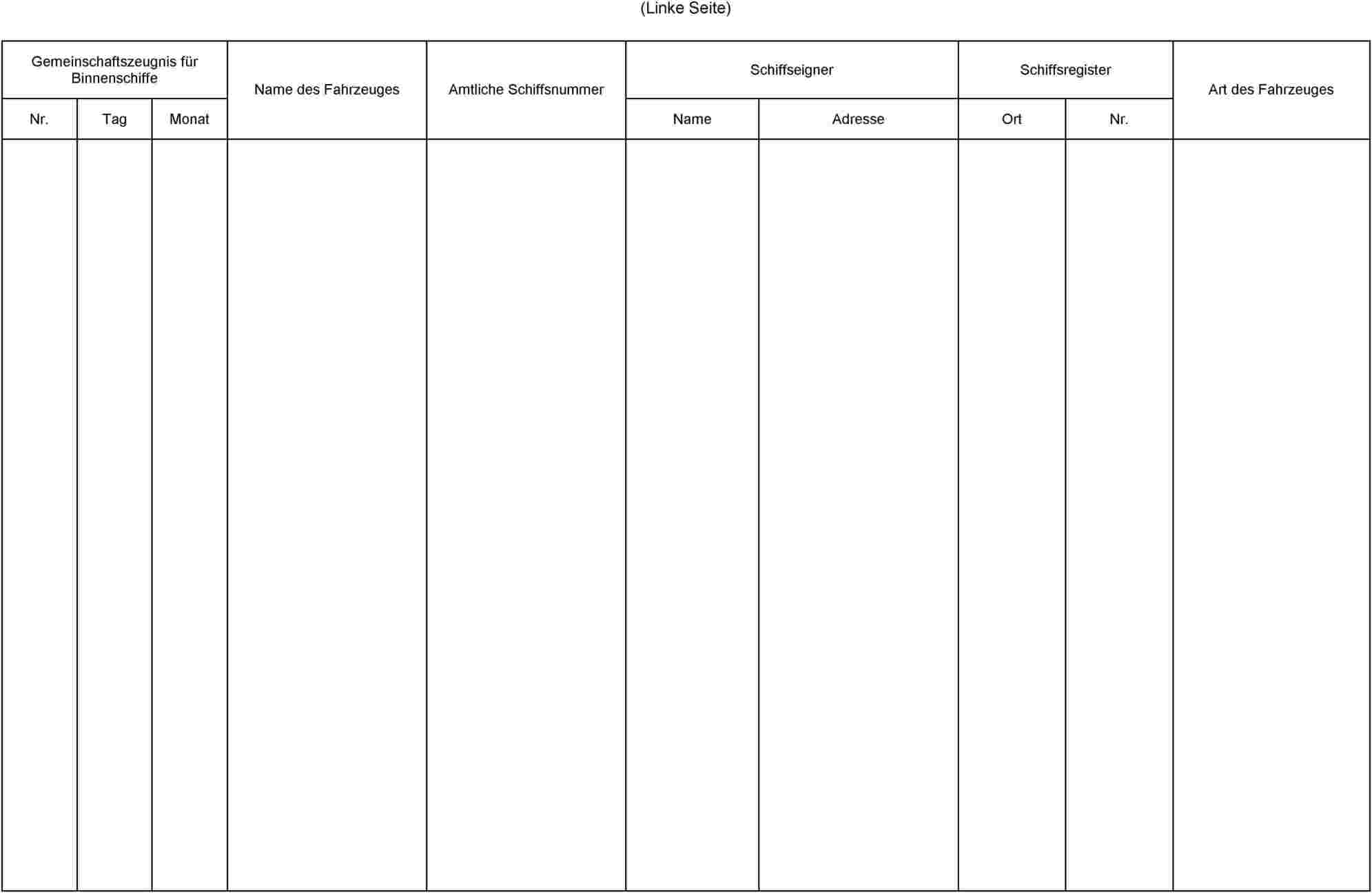

Verzeichnis der Gemeinschaftszeugnisse |
|
Artikel 2.18 |
Amtliche Schiffsnummer |
|
Artikel 2.19 |
Gleichwertigkeit und Abweichungen |
TEIL II
KAPITEL 3
SCHIFFBAULICHE ANFORDERUNGEN
|
Artikel 3.01 |
Grundregel |
|
Artikel 3.02 |
Festigkeit und Stabilität |
|
Artikel 3.03 |
Schiffskörper |
|
Artikel 3.04 |
Maschinen-, Kessel- und Bunkerräume |
KAPITEL 4
SICHERHEITSABSTAND, FREIBORD UND TIEFGANGSANZEIGER
|
Artikel 4.01 |
Sicherheitsabstand |
|
Artikel 4.02 |
Freibord |
|
Artikel 4.03 |
Mindestfreibord |
|
Artikel 4.04 |
Einsenkungsmarken |
|
Artikel 4.05 |
Höchstzulässige Einsenkung der Schiffe, deren Laderäume nicht immer sprühwasser- und wetterdicht geschlossen sind |
|
Artikel 4.06 |
Tiefgangsanzeiger |
KAPITEL 5
MANÖVRIEREIGENSCHAFTEN
|
Artikel 5.01 |
Allgemeines |
|
Artikel 5.02 |
Probefahrten |
|
Artikel 5.03 |
Probefahrtstrecke |
|
Artikel 5.04 |
Beladungsgrad der Schiffe und Verbände während der Probefahrt |
|
Artikel 5.05 |
Bordhilfsmittel für die Probefahrt |
|
Artikel 5.06 |
Geschwindigkeit (Vorausfahrt) |
|
Artikel 5.07 |
Stoppeigenschaften |
|
Artikel 5.08 |
Rückwärtsfahreigenschaften |
|
Artikel 5.09 |
Ausweicheigenschaften |
|
Artikel 5.10 |
Wendeeigenschaften |
KAPITEL 6
STEUEREINRICHTUNGEN
|
Artikel 6.01 |
Allgemeine Anforderungen |
|
Artikel 6.02 |
Antriebsanlage der Rudermaschine |
|
Artikel 6.03 |
Hydraulische Antriebsanlage der Rudermaschine |
|
Artikel 6.04 |
Energiequelle |
|
Artikel 6.05 |
Handantrieb |
|
Artikel 6.06 |
Ruderpropeller-, Wasserstrahl-, Zykloïdalpropeller- und Bugstrahlanlagen |
|
Artikel 6.07 |
Anzeige und Überwachung |
|
Artikel 6.08 |
Wendegeschwindigkeitsregler |
|
Artikel 6.09 |
Abnahme |
KAPITEL 7
STEUERHAUS
|
Artikel 7.01 |
Allgemeines |
|
Artikel 7.02 |
Freie Sicht |
|
Artikel 7.03 |
Allgemeine Anforderungen an Bedienungs-, Anzeige- und Überwachungseinrichtungen |
|
Artikel 7.04 |
Besondere Anforderungen an Bedienungs-, Anzeige- und Überwachungseinrichtungen für Antriebsmaschinen und Steuereinrichtungen |
|
Artikel 7.05 |
Signallichter, Lichtzeichen und Schallzeichen |
|
Artikel 7.06 |
Radargerät und Wendeanzeiger |
|
Artikel 7.07 |
Sprechfunkanlage für Schiffe mit Radareinmannsteuerstand |
|
Artikel 7.08 |
Interne Sprechverbindungen an Bord |
|
Artikel 7.09 |
Alarmanlage |
|
Artikel 7.10 |
Heizung und Lüftung |
|
Artikel 7.11 |
Bedienungseinrichtung für Heckanker |
|
Artikel 7.12 |
In der Höhe verstellbare Steuerhäuser |
|
Artikel 7.13 |
Vermerk im Gemeinschaftszeugnis für Schiffe mit Radareinmannsteuerständen |
KAPITEL 8
MASCHINENBAULICHE ANFORDERUNGEN
|
Artikel 8.01 |
Allgemeine Bestimmungen |
|
Artikel 8.02 |
Sicherheitsvorrichtungen |
|
Artikel 8.03 |
Antriebsanlagen |
|
Artikel 8.04 |
Abgasleitungen von Verbrennungsmotoren |
|
Artikel 8.05 |
Brennstofftanks, -leitungen und Zubehör |
|
Artikel 8.06 |
Unterbringung von Schmieröl, Leitungen und Zubehör |
|
Artikel 8.07 |
Unterbringung von Ölen, die in Kraftübertragungssystemen, Schalt-, Antriebs- und Heizsystemen verwendet werden, Leitungen und Zubehör |
|
Artikel 8.08 |
Lenzeinrichtungen |
|
Artikel 8.09 |
Einrichtungen zum Sammeln von ölhaltigem Wasser und gebrauchtem Öl |
|
Artikel 8.10 |
Geräusch der Schiffe |
|
KAPITEL 8a |
(Ohne Inhalt) |
KAPITEL 9
ELEKTRISCHE ANLAGEN
|
Artikel 9.01 |
Allgemeine Bestimmungen |
|
Artikel 9.02 |
Energieversorgungssysteme |
|
Artikel 9.03 |
Schutz gegen Berühren, Eindringen von Fremdkörpern und Wasser |
|
Artikel 9.04 |
Explosionsschutz |
|
Artikel 9.05 |
Schutzerdung |
|
Artikel 9.06 |
Zulässige maximale Spannungen |
|
Artikel 9.07 |
Verteilungssysteme |
|
Artikel 9.08 |
Anschluss an Land oder andere externe Netze |
|
Artikel 9.09 |
Stromabgabe an andere Fahrzeuge |
|
Artikel 9.10 |
Generatoren und Motoren |
|
Artikel 9.11 |
Akkumulatoren |
|
Artikel 9.12 |
Schaltanlagen |
|
Artikel 9.13 |
Notabschaltvorrichtungen |
|
Artikel 9.14 |
Installationsmaterial |
|
Artikel 9.15 |
Kabel |
|
Artikel 9.16 |
Beleuchtungsanlagen |
|
Artikel 9.17 |
Signalleuchten |
|
Artikel 9.18 |
(Ohne Inhalt) |
|
Artikel 9.19 |
Alarm- und Sicherheitssysteme für maschinentechnische Einrichtungen |
|
Artikel 9.20 |
Elektronische Anlagen |
|
Artikel 9.21 |
Elektromagnetische Verträglichkeit |
KAPITEL 10
AUSRÜSTUNG
|
Artikel 10.01 |
Ankerausrüstung |
|
Artikel 10.02 |
Sonstige Ausrüstung |
|
Artikel 10.03 |
Tragbare Feuerlöscher |
|
Artikel 10.03a |
Fest installierte Feuerlöschanlagen in Wohnungen, Steuerhäusern und Fahrgasträumen |
|
Artikel 10.03b |
Fest installierte Feuerlöschanlagen in Maschinen-, Kessel- und Pumpenräumen |
|
Artikel 10.04 |
Beiboote |
|
Artikel 10.05 |
Rettungsringe und Rettungswesten |
KAPITEL 11
SICHERHEIT IM ARBEITSBEREICH
|
Artikel 11.01 |
Allgemeines |
|
Artikel 11.02 |
Schutz vor Sturz und Absturz |
|
Artikel 11.03 |
Abmessung der Arbeitsplätze |
|
Artikel 11.04 |
Gangbord |
|
Artikel 11.05 |
Zugänge der Arbeitsplätze |
|
Artikel 11.06 |
Ausgänge und Notausgänge |
|
Artikel 11.07 |
Steigvorrichtungen |
|
Artikel 11.08 |
Innenräume |
|
Artikel 11.09 |
Schutz gegen Lärm und Vibrationen |
|
Artikel 11.10 |
Lukenabdeckungen |
|
Artikel 11.11 |
Winden |
|
Artikel 11.12 |
Krane |
|
Artikel 11.13 |
Lagerung brennbarer Flüssigkeiten |
KAPITEL 12
WOHNUNGEN
|
Artikel 12.01 |
Allgemeine Bestimmungen |
|
Artikel 12.02 |
Besondere bauliche Anforderungen an die Wohnungen |
|
Artikel 12.03 |
Sanitäre Einrichtungen |
|
Artikel 12.04 |
Küchen |
|
Artikel 12.05 |
Trinkwasseranlagen |
|
Artikel 12.06 |
Heizung und Lüftung |
|
Artikel 12.07 |
Sonstige Wohnungseinrichtungen |
KAPITEL 13
HEIZ-, KOCH- UND KÜHLEINRICHTUNGEN, DIE MIT BRENNSTOFFEN BETRIEBEN WERDEN
|
Artikel 13.01 |
Allgemeine Anforderungen |
|
Artikel 13.02 |
Verwendung von flüssigem Brennstoff, Geräte für Petroleum |
|
Artikel 13.03 |
Ölheizöfen mit Verdampfungsbrennern und Ölfeuerungsanlagen mit Zerstäubungsbrennern |
|
Artikel 13.04 |
Ölheizöfen mit Verdampfungsbrennern |
|
Artikel 13.05 |
Ölfeuerungsanlagen mit Zerstäubungsbrennern |
|
Artikel 13.06 |
Luftheizgeräte |
|
Artikel 13.07 |
Heizung mit festen Brennstoffen |
KAPITEL 14
FLÜSSIGGASANLAGEN FÜR HAUSHALTSZWECKE
|
Artikel 14.01 |
Allgemeines |
|
Artikel 14.02 |
Anlagen |
|
Artikel 14.03 |
Behälter |
|
Artikel 14.04 |
Unterbringung und Einrichtung der Behälteranlagen |
|
Artikel 14.05 |
Ersatz- und Leerbehälter |
|
Artikel 14.06 |
Druckregler |
|
Artikel 14.07 |
Druck |
|
Artikel 14.08 |
Rohr- und Schlauchleitungen |
|
Artikel 14.09 |
Verteilungsnetz |
|
Artikel 14.10 |
Verbrauchsgeräte und deren Aufstellung |
|
Artikel 14.11 |
Lüftung und Ableitung der Abgase |
|
Artikel 14.12 |
Bedienungs- und Sicherheitsvorschriften |
|
Artikel 14.13 |
Abnahme |
|
Artikel 14.14 |
Prüfungen |
|
Artikel 14.15 |
Bescheinigung |
KAPITEL 15
SONDERBESTIMMUNGEN FÜR FAHRGASTSCHIFFE
|
Artikel 15.01 |
Allgemeine Bestimmungen |
|
Artikel 15.02 |
Schiffskörper |
|
Artikel 15.03 |
Stabilität |
|
Artikel 15.04 |
Sicherheitsabstand und Freibord |
|
Artikel 15.05 |
Höchstzulässige Zahl der Fahrgäste |
|
Artikel 15.06 |
Fahrgasträume und -bereiche |
|
Artikel 15.07 |
Antriebssystem |
|
Artikel 15.08 |
Sicherheitseinrichtung und -ausrüstung |
|
Artikel 15.09 |
Rettungsmittel |
|
Artikel 15.10 |
Elektrische Anlagen |
|
Artikel 15.11 |
Feuerschutz |
|
Artikel 15.12 |
Feuerbekämpfung |
|
Artikel 15.13 |
Sicherheitsorganisation |
|
Artikel 15.14 |
Einrichtungen zum Sammeln und Entsorgen von häuslichen Abwässern |
|
Artikel 15.15 |
Abweichungen für bestimmte Fahrgastschiffe |
KAPITEL 15a
SONDERBESTIMMUNGEN FÜR SEGELFAHRGASTSCHIFFE
|
Artikel 15a.01 |
Anwendung des Teils II |
|
Artikel 15a.02 |
Ausnahmen für bestimmte Segelfahrgastschiffe |
|
Artikel 15a.03 |
Stabilitätsanforderungen für das Schiff unter Segeln |
|
Artikel 15a.04 |
Schiffbau- und maschinenbauliche Anforderungen |
|
Artikel 15a.05 |
Takelage im Allgemeinen |
|
Artikel 15a.06 |
Masten und Rundhölzer im Allgemeinen |
|
Artikel 15a.07 |
Besondere Vorschriften für Masten |
|
Artikel 15a.08 |
Besondere Vorschriften für Stengen |
|
Artikel 15a.09 |
Besondere Vorschriften für Bugspriete |
|
Artikel 15a.10 |
Besondere Vorschriften für Klüverbäume |
|
Artikel 15a.11 |
Besondere Vorschriften für Großbäume |
|
Artikel 15a.12 |
Besondere Vorschriften für Gaffeln |
|
Artikel 15a.13 |
Allgemeine Bestimmungen für stehendes und laufendes Gut |
|
Artikel 15a.14 |
Besondere Vorschriften für stehendes Gut |
|
Artikel 15a.15 |
Besondere Vorschriften für laufendes Gut |
|
Artikel 15a.16 |
Beschläge und Teile der Takelage |
|
Artikel 15a.17 |
Segel |
|
Artikel 15a.18 |
Ausrüstung |
|
Artikel 15a.19 |
Prüfung |
KAPITEL 16
SONDERBESTIMMUNGEN FÜR FAHRZEUGE, DIE ZUR VERWENDUNG ALS TEIL EINES SCHUBVERBANDES, EINES SCHLEPPVERBANDES ODER EINER GEKUPPELTEN ZUSAMMENSTELLUNG BESTIMMT SIND
|
Artikel 16.01 |
Zum Schieben geeignete Fahrzeuge |
|
Artikel 16.02 |
Zum Geschobenwerden geeignete Fahrzeuge |
|
Artikel 16.03 |
Zum Fortbewegen von gekuppelten Fahrzeugen geeignete Fahrzeuge |
|
Artikel 16.04 |
Zum Fortbewegt werden in Verbänden geeignete Fahrzeuge |
|
Artikel 16.05 |
Zum Schleppen geeignete Fahrzeuge |
|
Artikel 16.06 |
Probefahrten mit Verbänden |
|
Artikel 16.07 |
Eintragungen in das Gemeinschaftszeugnis |
KAPITEL 17
SONDERBESTIMMUNGEN FÜR SCHWIMMENDE GERÄTE
|
Artikel 17.01 |
Allgemeine Bestimmungen |
|
Artikel 17.02 |
Abweichungen |
|
Artikel 17.03 |
Sonstige Bestimmungen |
|
Artikel 17.04 |
Restsicherheitsabstand |
|
Artikel 17.05 |
Restfreibord |
|
Artikel 17.06 |
Krängungsversuch |
|
Artikel 17.07 |
Stabilitätsnachweis |
|
Artikel 17.08 |
Stabilitätsnachweise bei reduziertem Restfreibord |
|
Artikel 17.09 |
Einsenkungsmarken und Tiefgangsanzeiger |
|
Artikel 17.10 |
Schwimmende Geräte ohne Stabilitätsnachweis |
KAPITEL 18
SONDERBESTIMMUNGEN FÜR BAUSTELLENFAHRZEUGE
|
Artikel 18.01 |
Einsatzbedingungen |
|
Artikel 18.02 |
Anwendung des Teils II |
|
Artikel 18.03 |
Abweichungen |
|
Artikel 18.04 |
Sicherheitsabstand und Freibord |
|
Artikel 18.05 |
Beiboote |
KAPITEL 19
SONDERBESTIMMUNGEN FÜR HISTORISCHE SCHIFFE (Ohne Inhalt)
KAPITEL 19a
SONDERBESTIMMUNGEN FÜR KANALBARGEN (Ohne Inhalt)
KAPITEL 19b
SONDERBESTIMMUNGEN FÜR SCHIFFE, DIE AUF WASSERSTRASSEN DER ZONE 4 VERKEHREN
|
Artikel 19b.01 |
Anwendung von Kapitel 4 |
KAPITEL 20
SONDERBESTIMMUNGEN FÜR SEESCHIFFE (Ohne Inhalt)
KAPITEL 21
SONDERBESTIMMUNGEN FÜR SPORTFAHRZEUGE
|
Artikel 21.01 |
Allgemeines |
|
Artikel 21.02 |
Anwendung des Teils II |
|
Artikel 21.03 |
(Ohne Inhalt) |
KAPITEL 22
STABILITÄT VON SCHIFFEN, DIE CONTAINER BEFÖRDERN
|
Artikel 22.01 |
Allgemeines |
|
Artikel 22.02 |
Randbedingungen und Berechnungsverfahren für den Stabilitätsnachweis bei Beförderung ungesicherter Container |
|
Artikel 22.03 |
Randbedingungen und Berechnungsverfahren für den Stabilitätsnachweis bei Beförderung gesicherter Container |
|
Artikel 22.04 |
Verfahren für die Stabilitätsbeurteilung an Bord |
KAPITEL 22a
SONDERBESTIMMUNGEN FÜR FAHRZEUGE, DEREN LÄNGE 110 M ÜBERSCHREITET
|
Artikel 22a.01 |
Anwendung des Teils I |
|
Artikel 22a.02 |
Anwendung des Teils II |
|
Artikel 22a.03 |
Festigkeit |
|
Artikel 22a.04 |
Schwimmfähigkeit und Stabilität |
|
Artikel 22a.05 |
Zusätzliche Anforderungen |
|
Artikel 22a.06 |
Anwendung des Teils IV bei Umbauten |
KAPITEL 22b
SONDERBESTIMMUNGEN FÜR SCHNELLE SCHIFFE
|
Artikel 22b.01 |
Allgemeines |
|
Artikel 22b.02 |
Anwendung des Teils I |
|
Artikel 22b.03 |
Anwendung des Teils II |
|
Artikel 22b.04 |
Sitze und Sicherheitsgurte |
|
Artikel 22b.05 |
Freibord |
|
Artikel 22b.06 |
Auftrieb, Stabilität und Unterteilung |
|
Artikel 22b.07 |
Steuerhaus |
|
Artikel 22b.08 |
Zusätzliche Ausrüstung |
|
Artikel 22b.09 |
Geschlossene Bereiche |
|
Artikel 22b.10 |
Ausgänge und Fluchtwege |
|
Artikel 22b.11 |
Feuerschutz und Feuerbekämpfung |
|
Artikel 22b.12 |
Übergangsbestimmungen |
TEIL III
KAPITEL 23
AUSRÜSTUNG DER SCHIFFE IM HINBLICK AUF BESATZUNG
|
Artikel 23.01 |
(Ohne Inhalt) |
|
Artikel 23.02 |
(Ohne Inhalt) |
|
Artikel 23.03 |
(Ohne Inhalt) |
|
Artikel 23.04 |
(Ohne Inhalt) |
|
Artikel 23.05 |
(Ohne Inhalt) |
|
Artikel 23.06 |
(Ohne Inhalt) |
|
Artikel 23.07 |
(Ohne Inhalt) |
|
Artikel 23.08 |
(Ohne Inhalt) |
|
Artikel 23.09 |
Ausrüstung der Schiffe |
|
Artikel 23.10 |
(Ohne Inhalt) |
|
Artikel 23.11 |
(Ohne Inhalt) |
|
Artikel 23.12 |
(Ohne Inhalt) |
|
Artikel 23.13 |
(Ohne Inhalt) |
|
Artikel 23.14 |
(Ohne Inhalt) |
|
Artikel 23.15 |
(Ohne Inhalt) |
TEIL IV
KAPITEL 24
ÜBERGANGS- UND SCHLUSSBESTIMMUNGEN
|
Artikel 24.01 |
Anwendung der Übergangsbestimmungen auf Fahrzeuge, die schon in Betrieb sind |
|
Artikel 24.02 |
Abweichungen für Fahrzeuge, die schon in Betrieb sind |
|
Artikel 24.03 |
Abweichungen für Fahrzeuge, die am 1. April 1976 oder früher auf Kiel gelegt wurden |
|
Artikel 24.04 |
Andere Abweichungen |
|
Artikel 24.05 |
(Ohne Inhalt) |
|
Artikel 24.06 |
Abweichungen für Fahrzeuge, die nicht unter Artikel 24.01 fallen |
|
Artikel 24.07 |
(Ohne Inhalt) |
KAPITEL 24a
ZUSÄTZLICHE ÜBERGANGSBESTIMMUNGEN FÜR FAHRZEUGE, DIE NICHT AUF WASSERSTRASSEN DER ZONE R VERKEHREN
|
Artikel 24a.01 |
Anwendung der Übergangsbestimmungen auf Fahrzeuge, die schon in Betrieb sind, und Gültigkeit der bisherigen Gemeinschaftszeugnisse |
|
Artikel 24a.02 |
Abweichungen für Fahrzeuge, die schon in Betrieb sind |
|
Artikel 24a.03 |
Abweichungen für Fahrzeuge, die vor dem 1. Januar 1985 auf Kiel gelegt wurden |
|
Artikel 24a.04 |
Sonstige Abweichungen |
|
Anlage I |
SICHERHEITSZEICHEN |
|
Anlage II |
DIENSTANWEISUNGEN |
TEIL I
KAPITEL 1
ALLGEMEINES
Artikel 1.01
Begriffsbestimmungen
In dieser Richtlinie gelten als
|
|
Fahrzeugarten
|
|
|
Fahrzeugzusammenstellungen
|
|
|
Besondere Bereiche der Fahrzeuge
|
|
|
Schiffstechnische Begriffe
|
|
|
Steuereinrichtungen
|
|
|
Eigenschaften von Bauteilen und Werkstoffen
|
|
|
Sonstige Begriffe
|
Artikel 1.02
(Ohne Inhalt)
Artikel 1.03
(Ohne Inhalt)
Artikel 1.04
(Ohne Inhalt)
Artikel 1.05
(Ohne Inhalt)
Artikel 1.06
Anordnungen vorübergehender Art
Anordnungen vorübergehender Art können nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren erlassen werden, wenn es zur Anpassung an die technische Entwicklung der Binnenschifffahrt notwendig erscheint, in dringenden Fällen Abweichungen von Bestimmungen dieser Richtlinie schon vor der zu erwartenden Änderung derselben zuzulassen oder Versuche zu ermöglichen. Die Anordnungen sind zu veröffentlichen und gelten höchstens drei Jahre. Sie werden in allen Mitgliedstaaten gleichzeitig in Kraft gesetzt und unter der gleichen Voraussetzung aufgehoben.
Artikel 1.07
Dienstanweisungen
Zur Erleichterung und Vereinheitlichung der Anwendung dieser Richtlinie können nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren für die Untersuchung verbindliche Dienstanweisungen beschlossen werden.
KAPITEL 2
VERFAHREN
Artikel 2.01
Untersuchungskommission
1. Untersuchungskommissionen werden von den Mitgliedstaaten eingesetzt.
2. Die Untersuchungskommissionen bestehen aus einem Vorsitzenden und aus Sachverständigen.
Als Sachverständige sind in jede Kommission mindestens zu berufen
|
a) |
ein Beamter der für die Schifffahrt zuständigen Verwaltung, |
|
b) |
ein Sachverständiger für Schiffbau und Schiffsmaschinenbau der Binnenschifffahrt, |
|
c) |
ein Sachverständiger für Nautik mit Binnenschifferpatent. |
3. Der Vorsitzende und die Sachverständigen einer jeden Untersuchungskommission werden von den Behörden des Staates, bei dem sie errichtet ist, berufen. Sie haben bei Übernahme ihrer Aufgaben schriftlich zu erklären, dass sie diese in vollkommener Unabhängigkeit ausführen werden. Von Beamten wird eine Erklärung nicht verlangt.
4. Die Untersuchungskommissionen können zu ihrer Unterstützung nach Maßgabe der jeweiligen nationalen Rechtsvorschriften besondere Sachverständige heranziehen.
Artikel 2.02
Antrag auf Untersuchung
1. Das Einreichungsverfahren für den Untersuchungsantrag und die Festsetzung von Ort und Zeitpunkt der Untersuchung fallen in den Zuständigkeitsbereich der Behörden, die das Gemeinschaftszeugnis ausstellen. Die zuständige Behörde bestimmt die Unterlagen, die vorzulegen sind. Das Verfahren muss so ablaufen, dass die Untersuchung in einer angemessenen Frist nach der Antragstellung stattfinden kann.
2. Der Eigner eines Fahrzeuges, das dieser Richtlinie nicht unterliegt, oder sein Bevollmächtigter, kann ein Gemeinschaftszeugnis beantragen. Dem Antrag ist stattzugeben, wenn das Schiff den Bestimmungen dieser Richtlinie entspricht.
Artikel 2.03
Vorführung des Fahrzeuges zur Untersuchung
1. Der Eigner oder sein Bevollmächtigter hat das Fahrzeug ausgerüstet, unbeladen und gereinigt zur Untersuchung vorzuführen. Er hat bei der Untersuchung die erforderliche Hilfe zu leisten, wie ein geeignetes Boot und Personal zur Verfügung zu stellen und die Teile des Schiffskörpers oder der Einrichtungen freizulegen, die nicht unmittelbar zugänglich oder sichtbar sind.
2. Die Untersuchungskommission muss bei der Erstuntersuchung das Schiff auf Helling besichtigen. Die Besichtigung auf Helling kann entfallen, wenn ein Klassenzeugnis oder eine Bescheinigung einer anerkannten Klassifikationsgesellschaft, wonach der Bau deren Vorschriften entspricht, vorgelegt wird oder wenn eine Bescheinigung vorgelegt wird, aus der hervorgeht, dass eine zuständige Behörde bereits zu anderen Zwecken eine Besichtigung auf Helling durchgeführt hat. Bei wiederkehrenden Untersuchungen oder Untersuchungen gemäß Artikel 15 der Richtlinie kann die Untersuchungskommission eine Besichtigung auf Helling verlangen.
Die Untersuchungskommission muss Probefahrten bei der Erstuntersuchung von Motorschiffen und Verbänden sowie bei wesentlichen Änderungen an der Antriebsanlage oder an der Steuereinrichtung durchführen.
3. Die Untersuchungskommission kann zusätzliche Besichtigungen und Probefahrten durchführen sowie weitere Nachweise verlangen. Dies gilt auch während der Bauphase.
Artikel 2.04
(Ohne Inhalt)
Artikel 2.05
Vorläufiges Gemeinschaftszeugnis
1. Die zuständige Behörde kann ein vorläufiges Gemeinschaftszeugnis erteilen für
|
a) |
Fahrzeuge, die zwecks Ausstellung eines Gemeinschaftszeugnisses mit Zustimmung der zuständigen Behörde an einen bestimmten Ort gefahren werden sollen; |
|
b) |
Fahrzeuge, die wegen eines der in Artikel 2.07 oder in den Artikeln 12 und 16 der Richtlinie genannten Fällen ihr Gemeinschaftszeugnis vorübergehend nicht besitzen; |
|
c) |
Fahrzeuge, wenn nach der Untersuchung das Gemeinschaftszeugnis noch in Bearbeitung ist; |
|
d) |
Fahrzeuge, wenn nicht alle Voraussetzungen für die Ausstellung eines Gemeinschaftszeugnisses nach Anhang V Teil I erfüllt sind; |
|
e) |
Fahrzeuge, deren Zustand infolge eines Schadens nicht mehr mit dem Gemeinschaftszeugnis übereinstimmt; |
|
f) |
schwimmende Anlagen und Schwimmkörper, sofern die für Sondertransporte zuständige Behörde die Erlaubnis nach den schifffahrtspolizeilichen Vorschriften der Mitgliedstaaten für die Durchführung des Sondertransportes vom Vorliegen eines solchen Gemeinschaftszeugnisses abhängig macht; |
|
g) |
Fahrzeuge, die nach Artikel 2.19 Nummer 2 von den Bestimmungen des Teils II abweichen. |
2. Das vorläufige Gemeinschaftszeugnis wird entsprechend Anhang V Teil III erteilt, wenn die Fahrtauglichkeit des Fahrzeuges, der schwimmenden Anlage oder des Schwimmkörpers hinreichend gewährleistet erscheint.
Es enthält die von der zuständigen Behörde für erforderlich gehaltenen Auflagen und ist gültig
|
a) |
in den Fällen der Nummer 1 Buchstaben a, d bis f für eine einmalige festgelegte Fahrt innerhalb eines angemessenen Zeitraumes, längstens innerhalb eines Monats; |
|
b) |
in den Fällen der Nummer 1 Buchstaben b und c für einen angemessenen Zeitraum; |
|
c) |
in den Fällen der Nummer 1 Buchstabe g für sechs Monate. Es darf jeweils um sechs Monate verlängert werden, bis eine Entscheidung des Ausschusses vorliegt. |
Artikel 2.06
Gültigkeitsdauer des Gemeinschaftszeugnisses
1. Die Gültigkeitsdauer der nach den Bestimmungen dieser Richtlinie erteilten Gemeinschaftszeugnisse wird von der zuständigen Behörde festgelegt und beträgt bei Neubauten höchstens
|
a) |
für Fahrgastschiffe fünf Jahre; |
|
b) |
für alle anderen Fahrzeuge zehn Jahre. |
Die Gültigkeitsdauer wird im Gemeinschaftszeugnis vermerkt.
2. Für Fahrzeuge, die vor der Untersuchung schon in Betrieb gewesen sind, wird die Gültigkeitsdauer des Gemeinschaftszeugnisses von der zuständigen Behörde in jedem einzelnen Fall nach dem Ergebnis der Untersuchung festgelegt. Sie darf jedoch die unter Nummer 1 vorgeschriebenen Fristen nicht überschreiten.
Artikel 2.07
Vermerke und Änderungen im Gemeinschaftszeugnis
1. Jede Namensänderung, jeden Eigentumswechsel, jede neue Eichung des Fahrzeuges sowie jede Änderung der amtlichen Schiffsnummer, der Registrierung oder des Heimatorts hat der Eigner oder sein Bevollmächtigter der zuständigen Behörde mitzuteilen. Er hat dabei dieser Behörde das Gemeinschaftszeugnis zur Eintragung der Änderung vorzulegen.
2. Alle Vermerke im Gemeinschaftszeugnis oder Änderungen desselben können von jeder zuständigen Behörde vorgenommen werden.
3. Nimmt eine zuständige Behörde eine Änderung des Gemeinschaftszeugnisses vor oder trägt sie einen Vermerk ein, hat sie dies der zuständigen Behörde, die das Gemeinschaftszeugnis erteilt hat, mitzuteilen.
Artikel 2.08
(Ohne Inhalt)
Artikel 2.09
Wiederkehrende Untersuchung
1. Vor Ablauf der Gültigkeit des Gemeinschaftszeugnisses muss das Fahrzeug einer wiederkehrenden Untersuchung unterzogen werden.
2. Ausnahmsweise auf begründeten Antrag des Eigners oder seines Bevollmächtigten kann die zuständige Behörde die Gültigkeitsdauer des Gemeinschaftszeugnisses ohne Untersuchung um höchstens sechs Monate verlängern. Diese Verlängerung wird schriftlich erteilt und muss sich an Bord des Fahrzeuges befinden.
3. Die zuständige Behörde legt gemäß dem Ergebnis dieser Untersuchung die neue Gültigkeitsdauer des Gemeinschaftszeugnisses fest.
Die Gültigkeitsdauer wird im Gemeinschaftszeugnis vermerkt und ist der zuständigen Behörde, die das Gemeinschaftszeugnis erteilt hat, mitzuteilen.
4. Wird statt einer Verlängerung der Gültigkeitsdauer das Gemeinschaftszeugnis durch ein neues ersetzt, so ist das alte Gemeinschaftszeugnis der zuständigen Behörde, die es erteilt hat, zurückzugeben.
Artikel 2.10
Freiwillige Untersuchung
Der Eigner eines Fahrzeuges oder sein Bevollmächtigter kann jederzeit eine freiwillige Untersuchung verlangen.
Dem Antrag auf Untersuchung ist stattzugeben.
Artikel 2.11
(Ohne Inhalt)
Artikel 2.12
(Ohne Inhalt)
Artikel 2.13
(Ohne Inhalt)
Artikel 2.14
(Ohne Inhalt)
Artikel 2.15
Kosten
Der Eigner eines Fahrzeuges oder sein Bevollmächtigter hat nach Maßgabe einer besonderen, von jedem Mitgliedstaat erlassenen Kostenordnung die durch die Untersuchung und die Ausstellung des Gemeinschaftszeugnisses entstehenden Kosten zu tragen.
Artikel 2.16
Auskünfte
Die zuständige Behörde darf Personen, die ein begründetes Interesse glaubhaft machen, Einsicht in das Gemeinschaftszeugnis eines Fahrzeuges gestatten und diesen Personen Auszüge daraus oder beglaubigte Abschriften aushändigen, die als solche zu bezeichnen sind.
Artikel 2.17
Verzeichnis der Gemeinschaftszeugnisse
1. Die zuständigen Behörden versehen die von ihnen erteilten Gemeinschaftszeugnisse mit einer laufenden Nummer und tragen sie in ein Verzeichnis nach dem Muster des Anhangs VI ein.
2. Die zuständigen Behörden haben von jedem Gemeinschaftszeugnis, das sie erteilt haben, die Urschrift oder eine Kopie aufzubewahren. In diese tragen sie alle Vermerke und Änderungen sowie Ungültigkeitserklärungen und Neuerteilungen ein.
Artikel 2.18
Amtliche Schiffsnummer
1. Die zuständige Behörde, die einem Fahrzeug das Gemeinschaftszeugnis erteilt, trägt in dieses Zeugnis die amtliche Schiffsnummer ein, die durch die zuständige Behörde des Staates, in dem es registriert wurde oder in dem sich sein Heimatort befindet, erteilt worden ist.
Fahrzeugen, die nicht aus einem Mitgliedstaat der Gemeinschaft stammen, wird die in das Gemeinschaftszeugnis einzutragende amtliche Schiffsnummer von der zuständigen Behörde erteilt, die das Gemeinschaftszeugnis erteilt.
Diese Bestimmungen gelten nicht für Sportfahrzeuge.
2. (Ohne Inhalt)
3. (Ohne Inhalt)
4. Der Eigner des Fahrzeuges oder sein Bevollmächtigter muss bei der zuständigen Stelle die Erteilung der amtlichen Schiffsnummer beantragen. Ebenso ist er dafür verantwortlich, die im Gemeinschaftszeugnis eingetragene amtliche Schiffsnummer anbringen zu lassen und sie entfernen zu lassen, sobald sie ungültig geworden ist.
Artikel 2.19
Gleichwertigkeit und Abweichungen
1. Schreiben die Bestimmungen des Teils II vor, dass bestimmte Werkstoffe, Einrichtungen oder Ausrüstungen auf einem Fahrzeug einzubauen oder mitzuführen sind oder dass bestimmte bauliche Maßnahmen oder bestimmte Anordnungen zu treffen sind, kann die zuständige Behörde gestatten, dass auf diesem Fahrzeug andere Werkstoffe, Einrichtungen oder Ausrüstungen eingebaut oder mitgeführt werden oder dass andere bauliche Maßnahmen oder andere Anordnungen getroffen werden, wenn sie nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren als gleichwertig angesehen sind.
2. Wenn der Ausschuss nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren noch keine Empfehlung zu einer Gleichwertigkeit nach Nummer 1 ausgesprochen hat, kann die zuständige Behörde ein vorläufiges Gemeinschaftszeugnis erteilen.
Die zuständigen Behörden berichten dem Ausschuss nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren innerhalb eines Monats nach Erteilung des vorläufigen Gemeinschaftszeugnisses nach Artikel 2.05 Nummer 1 Buchstabe g unter Angabe des Namens und der amtlichen Schiffsnummer des Fahrzeuges, der Art der Abweichung sowie des Staates, in dem das Fahrzeug registriert ist oder in dem sich sein Heimatort befindet.
3. Zu Versuchszwecken und für einen begrenzten Zeitraum kann die zuständige Behörde aufgrund einer Empfehlung des Ausschusses nach dem in Artikels 19 Absatz 2 der Richtlinie genannten Verfahren für ein Fahrzeug mit technischen Neuerungen, die von den Bestimmungen des Teils II abweichen, ein Gemeinschaftszeugnis ausstellen, sofern diese Neuerungen eine gleichwertige Sicherheit bieten.
4. Die Gleichwertigkeiten und Abweichungen nach den Nummern 1 und 3 sind in das Gemeinschaftszeugnis einzutragen. Sie sind der Europäischen Kommission mitzuteilen.
TEIL II
KAPITEL 3
SCHIFFBAULICHE ANFORDERUNGEN
Artikel 3.01
Grundregel
Schiffe müssen nach den Regeln der Schiffbautechnik gebaut sein.
Artikel 3.02
Festigkeit und Stabilität
1. Die Festigkeit des Schiffskörpers muss den Beanspruchungen genügen, denen er unter normalen Bedingungen ausgesetzt ist.
|
a) |
Bei Neubauten und bei Umbauten, die die Festigkeit des Schiffes beeinträchtigen können, ist die genügende Festigkeit des Schiffskörpers durch einen rechnerischen Nachweis zu belegen. Bei Vorlage eines Klassenzeugnisses oder einer Bescheinigung einer anerkannten Klassifikationsgesellschaft kann dieser Nachweis entfallen. |
|
b) |
Bei Untersuchungen nach Artikel 2.09 sind die Mindestdicken der Boden-, Kimm- und Seitenbeplattung der Außenhaut nach folgendem Verfahren zu überprüfen: Bei Schiffen, die aus Stahl gebaut sind, ist als Mindestdicke tmind der größere der nach folgenden Formeln ermittelten Werte zu nehmen:
|
|
c) |
Der sich nach den Formeln in Buchstabe b ergebende Mindestwert für die Plattendicke darf bei Schiffen in Längsspantbauweise mit Doppelboden und Wallgang bis zu dem Wert unterschritten werden, der durch einen rechnerischen Nachweis für die genügende Festigkeit des Schiffskörpers (Längs- und Querfestigkeit sowie örtliche Festigkeit) von einer anerkannten Klassifikationsgesellschaft festgelegt und bescheinigt ist. Plattenerneuerungen sind durchzuführen, wenn Boden-, Kimm- oder Seitenbeplattung diesen festgelegten zulässigen Wert unterschritten haben. |
Die nach dem vorstehenden Verfahren ermittelten Werte für die Mindestdicken der Außenhautplatten sind Grenzwerte bei normaler und gleichmäßiger Abnutzung unter der Voraussetzung, dass Schiffbaustahl verwendet ist und die inneren Konstruktionsteile, wie Spanten, Bodenwrangen und Hauptlängs- und -querverbände in gutem Zustand sind und am Schiffskörper keine Schäden auf Überbeanspruchung der Längsfestigkeit hinweisen.
Wenn die ermittelten Werte unterschritten sind, müssen entsprechende Platten ersetzt oder repariert werden. Örtlich kleine dünnere Stellen können bis zu einer Abweichung von höchstens 10 % der Mindestdicke zugelassen werden.
2. Wird für den Schiffskörper ein anderes Material als Stahl verwendet, ist ein rechnerischer Nachweis zu erbringen, dass die Festigkeit (Längs- und Querfestigkeit sowie örtliche Festigkeit) mindestens derjenigen entspricht, die sich bei Verwendung von Stahl unter Ansatz der Mindestdicken nach Nummer 1 ergäbe. Bei Vorlage eines Klassezeugnisses oder einer Bescheinigung einer anerkannten Klassifikationsgesellschaft kann dieser Nachweis entfallen.
3. Die Stabilität der Schiffe muss ihrem Verwendungszweck entsprechen.
Artikel 3.03
Schiffskörper
1. Es müssen mindestens folgende wasserdichte, bis zum Deck oder, bei Schiffen ohne Deck, bis zur oberen Kante der Bordwand reichende Querschotte eingebaut sein:
|
a) |
Ein Kollisionsschott in einem angemessenen Abstand vom Bug, so dass beim Fluten der wasserdichten Abteilung vor dem Kollisionsschott die Schwimmfähigkeit des vollbeladenen Schiffes erhalten bleibt und ein Restsicherheitsabstand von 100 mm nicht unterschritten wird. Die Anforderung nach Absatz 1 gilt in der Regel als erfüllt, wenn das Kollisionsschott in einem Abstand, gemessen vom vorderen Lot, zwischen 0,04 L und 0,04 L + 2 m eingebaut ist. Ist dieser Abstand größer als 0,04 L + 2 m, muss die Anforderung nach Absatz 1 rechnerisch nachgewiesen werden. Der Abstand darf bis auf 0,03 L vermindert werden. In diesem Fall muss die Anforderung nach Absatz 1 rechnerisch nachgewiesen werden, wobei die Abteilung vor dem Kollisionsschott und die unmittelbar angrenzenden Abteilungen zusammen geflutet sind. |
|
b) |
Ein Heckschott in angemessenem Abstand vom Heck bei Schiffen mit L von mehr als 25 m. |
2. Wohnungen sowie für die Sicherheit des Schiffes und des Schiffsbetriebs notwendige Einrichtungen dürfen nicht vor der Ebene des Kollisionsschotts liegen. Dies gilt nicht für Ankereinrichtungen.
3. Wohnungen, Maschinen- und Kesselräume sowie dazugehörige Arbeitsräume müssen von Laderäumen durch wasserdichte, bis zum Deck reichende Querschotte getrennt sein.
4. Wohnungen müssen von Maschinen-, Kessel- und Laderäumen gasdicht getrennt und unmittelbar von Deck aus zugänglich sein. Ist ein solcher Zugang nicht gegeben, muss zusätzlich ein Notausgang unmittelbar zum Deck führen.
5. Vorgeschriebene Schotte nach den Nummern 1 und 3 und Raumbegrenzungen nach Nummer 4 dürfen keine Öffnungen haben.
Jedoch sind Heckschotttüren und Durchführungen insbesondere von Wellenleitungen und Rohrleitungen zulässig, wenn sie so ausgeführt sind, dass der Zweck der Schotte und Raumbegrenzungen nicht beeinträchtigt wird. Heckschotttüren sind nur zulässig, wenn durch eine Fernüberwachung im Steuerhaus festgestellt werden kann, ob sie geschlossen oder geöffnet sind und auf beiden Seiten gut leserlich folgende Aufschrift angebracht ist:
„Türe unmittelbar nach jedem Öffnen wieder schließen“.
6. Wasserein- und -ausläufe sowie angeschlossene Rohrleitungen müssen so beschaffen sein, dass ein unbeabsichtigtes Eindringen von Wasser in den Schiffskörper nicht möglich ist.
7. Vorschiffe müssen so gebaut sein, dass Anker weder als Ganzes noch teilweise über die Schiffsaußenhaut herausragen.
Artikel 3.04
Maschinen-, Kessel- und Bunkerräume
1. Räume, in denen Maschinenanlagen oder Kessel sowie ihr Zubehör aufgestellt sind, müssen so beschaffen und eingerichtet sein, dass Bedienung, Wartung und Instandhaltung der Anlagen leicht und gefahrlos möglich sind.
2. Bunker für flüssige Brennstoffe oder Schmieröle dürfen mit Fahrgasträumen und Wohnungen keine gemeinsamen Begrenzungsflächen haben, die im normalen Betrieb unter dem statischen Druck der Flüssigkeit stehen.
3. Wände, Decken und Türen der Maschinen-, Kessel- und Bunkerräume müssen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Werkstoff hergestellt sein.
Isolierungen in Maschinenräumen müssen gegen das Eindringen von Öl und Öldämpfen geschützt sein.
Sämtliche Öffnungen in Wänden, Decken und Türen der Maschinen-, Kessel- und Bunkerräume müssen von außen verschließbar sein. Die Verschlussorgane müssen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Werkstoff hergestellt sein.
4. Maschinen- und Kesselräume sowie Räume, in denen sich brennbare oder giftige Gase entwickeln können, müssen ausreichend gelüftet werden können.
5. In Maschinen-, Kessel- und Bunkerräume führende Leitern und Treppen müssen fest angebracht und aus Stahl oder einem anderen stoßfesten und nichtbrennbaren Werkstoff hergestellt sein.
6. Maschinen- und Kesselräume müssen zwei Ausgänge haben, von denen einer als Notausgang ausgebildet sein kann.
Auf den zweiten Ausgang kann verzichtet werden, wenn
|
a) |
die Grundfläche (mittlere Länge · mittlere Breite in Flurplattenhöhe) eines Maschinen- oder Kesselraums insgesamt nicht mehr als 35 m2 beträgt, |
|
b) |
der Fluchtweg von jedem Standort, an dem Bedienungshandlungen oder Wartungsarbeiten auszuführen sind, bis zum Ausgang oder zum Fußpunkt der Treppe am Ausgang, die ins Freie führt, nicht mehr als 5 m beträgt und |
|
c) |
an der von der Ausgangstür entferntesten Wartungsstelle ein Handfeuerlöscher vorhanden ist; dies gilt abweichend von Artikel 10.03 Nummer 1 Buchstabe e auch, wenn die installierte Maschinenleistung 100 kW oder weniger beträgt. |
7. Der höchstzulässige Schalldruckpegel in Maschinenräumen beträgt 110 dB(A). Die Messstellen sind unter Berücksichtigung der bei normalem Betrieb der Anlage nötigen Wartungsarbeiten zu wählen.
KAPITEL 4
SICHERHEITSABSTAND, FREIBORD UND TIEFGANGSANZEIGER
Artikel 4.01
Sicherheitsabstand
1. Der Sicherheitsabstand muss mindestens 300 mm betragen.
2. Bei Schiffen mit Öffnungen, die nicht sprühwasser- und wetterdicht abgeschlossen werden können, und bei Schiffen, die mit ungedeckten Laderäumen fahren, muss der Sicherheitsabstand so weit erhöht werden, bis jede dieser Öffnungen mindestens 500 mm von der Ebene der größten Einsenkung entfernt ist.
Artikel 4.02
Freibord
1. Der Freibord für Schiffe mit durchlaufendem Deck, ohne Sprung und ohne Aufbauten beträgt 150 mm.
2. Bei Schiffen mit Sprung und mit Aufbauten wird der Freibord nach folgender Formel berechnet:
In dieser Formel bezeichnet
|
α |
den Berichtigungskoeffizienten, der alle vorhandenen Aufbauten berücksichtigt; |
|
βv |
den Berichtigungskoeffizienten für den Einfluss des vorderen Sprunges, der sich aus dem Vorhandensein von Aufbauten im vorderen Viertel von L ergibt; |
|
βa |
den Berichtigungskoeffizienten für den Einfluss des achteren Sprunges, der sich aus dem Vorhandensein von Aufbauten im achteren Viertel von L ergibt; |
|
Sev |
den wirksamen vorderen Sprung in mm; |
|
Sea |
den wirksamen achteren Sprung in mm. |
3. Der Koeffizient α wird nach folgender Formel berechnet:
In dieser Formel bezeichnet
|
lem |
die wirksame Länge eines Aufbaues in m in der mittleren Hälfte von L; |
|
lev |
die wirksame Länge eines Aufbaues in m im vorderen Viertel der Schiffslänge L; |
|
lea |
die wirksame Länge eines Aufbaues in m im achteren Viertel der Schiffslänge L. |
Die wirksame Länge eines Aufbaues wird nach folgenden Formeln berechnet:
In diesen Formeln bezeichnet
|
l |
die tatsächliche Länge des betreffenden Aufbaues in m; |
|
b |
die Breite des betreffenden Aufbaues in m; |
|
B1 |
die Breite des Schiffes in m, gemessen auf der Außenseite der Beplattung auf Deckshöhe, gemessen auf halber Länge des betreffenden Aufbaues; |
|
h |
die Höhe des betreffenden Aufbaues in m. Für Luken ergibt sich h jedoch, indem die Höhe der Sülle um den halben Sicherheitsabstand nach Artikel 4.01 Nummern 1 und 2 vermindert wird. Für h wird in keinem Fall ein höherer Wert als 0,36 m eingesetzt. |
4. Die Koeffizienten βv und βa werden nach folgenden Formeln berechnet:
5. Der jeweils wirksame vordere und achtere Sprung Sev und Sea wird nach folgenden Formeln berechnet:
|
|
Sev = Sv · p |
|
|
Sea = Sa · p |
In diesen Formeln bezeichnet
|
Sv |
den tatsächlichen Sprung im Vorschiff in mm; für Sv darf jedoch kein größerer Wert als 1 000 mm eingesetzt werden; |
|
Sa |
den tatsächlichen Sprung im Achterschiff in mm; für Sa darf jedoch kein größerer Wert als 500 mm eingesetzt werden; |
|
p |
den Koeffizienten, der nach folgender Formel berechnet wird:
|
|
Dabei ist x |
die vom jeweiligen Ende ab gemessene Abszisse des Punktes, an dem der Sprung gleich 0,25 Sv oder 0,25 Sa ist (nachstehende Skizze):
|
Für den Koeffizienten p darf jedoch kein Wert größer als 1 eingesetzt werden.
6. Wenn der Wert von βa · Sea größer ist als der von βv · Sev, wird für den Wert von βa · Sea jener von βv · Sev eingesetzt.
Artikel 4.03
Mindestfreibord
Unter Berücksichtigung der Verminderung nach Artikel 4.02 darf der Mindestfreibord nicht geringer als 0 mm sein.
Artikel 4.04
Einsenkungsmarken
1. Die Ebene der größten Einsenkung ist so festzusetzen, dass die Vorschriften über den Mindestfreibord und den Mindestsicherheitsabstand erfüllt sind. Die Untersuchungskommission kann aus Sicherheitsgründen einen größeren Sicherheitsabstand oder Freibord festsetzen. Die Ebene der größten Einsenkung ist mindestens für die Zone 3 festzusetzen.
2. Die Ebene der größten Einsenkung wird durch gut sichtbare und unaustilgbare Einsenkungsmarken gekennzeichnet.
3. Einsenkungsmarken für die Zone 3 bestehen aus einem Rechteck von 300 mm Länge und 40 mm Höhe, dessen Grundlinie horizontal ist und mit der Ebene der zugelassenen größten Einsenkung zusammenfällt. Andersartige Einsenkungsmarken müssen ein solches Rechteck enthalten.
4. Schiffe müssen mindestens drei Einsenkungsmarkenpaare haben, von denen ein Markenpaar auf etwa
Abweichend genügen
|
a) |
bei Schiffen, mit L weniger als 40 m, zwei Markenpaare, die auf einem
|
|
b) |
bei Schiffen, die nicht zur Beförderung von Gütern bestimmt sind, ein Markenpaar, das etwa auf
|
5. Die infolge einer erneuten Untersuchung ungültig gewordenen Einsenkungsmarken oder Angaben sind unter Aufsicht der Untersuchungskommission zu entfernen oder als ungültig zu kennzeichnen. Undeutlich gewordene Einsenkungsmarken dürfen nur unter Aufsicht einer Untersuchungskommission ersetzt werden.
6. Ist das Schiff nach dem Übereinkommen von 1966 über die Eichung von Binnenschiffen geeicht worden und liegen die Eichmarken in der gleichen Höhe wie die in dieser Richtlinie vorgeschriebenen Einsenkungsmarken, gelten diese Eichmarken auch als Einsenkungsmarken; ein entsprechender Vermerk ist in das Gemeinschaftszeugnis einzutragen.
7. Für Schiffe, die auf Binnenwasserstraßen anderer Zonen als Zone 3 verkehren (Zonen 1, 2 oder 4), sind die vorderen und hinteren Einsenkungsmarkenpaare nach Nummer 4 für diese Zone zu ergänzen durch einen senkrechten Strich, von dem eine zusätzliche Linie oder für weitere Zonen mehrere zusätzliche Linien der Einsenkung mit einer Länge von 150 mm, die nach dem Bug des Schiffes zu in Bezug auf die Einsenkungsmarke für Zone 3 angebracht wird bzw. angebracht werden.
Dieser senkrechte Strich und die horizontale Linie haben eine Stärke von 30 mm. Neben der nach dem Bug des Schiffes ausgerichteten Einsenkungsmarke ist die Zahl der entsprechenden Zone in den Abmessungen 60 × 40 mm anzumarken (siehe Abbildung 1).
Abbildung 1
Artikel 4.05
Höchstzulässige Einsenkung der Schiffe, deren Laderäume nicht immer sprühwasser- und wetterdicht geschlossen sind
Ist die Ebene der größten Einsenkung für Zone 3 unter der Voraussetzung festgesetzt, dass die Laderäume sprühwasser- und wetterdicht geschlossen werden können, und beträgt der Abstand zwischen der Ebene der größten Einsenkung und der Oberkante des Lukensülls weniger als 500 mm, muss die höchstzulässige Einsenkung für die Fahrt mit ungedeckten Laderäumen festgesetzt werden.
Im Gemeinschaftszeugnis ist einzutragen:
„Wenn die Luken der Laderäume ganz oder teilweise geöffnet sind, darf das Schiff höchstens bis zu … mm unter die Einsenkungsmarken für Zone 3 abgeladen sein.“
Artikel 4.06
Tiefgangsanzeiger
1. An Schiffen, deren Tiefgang 1 m überschreiten kann, muss auf jeder Seite am Achterschiff ein Tiefgangsanzeiger angebracht sein; zusätzliche Tiefgangsanzeiger sind gestattet.
2. Der Nullpunkt jedes Tiefgangsanzeigers muss senkrecht unter diesem in der zur Ebene der größten Einsenkung parallelen Ebene liegen, die durch den tiefsten Punkt des Schiffskörpers oder, falls vorhanden, des Kieles geht. Der senkrechte Abstand über dem Nullpunkt ist in Dezimeter einzuteilen. Diese Einteilung ist von der Leerebene bis 100 mm über die Ebene der größten Einsenkung auf jedem Tiefgangsanzeiger durch eingekörnte oder eingemeißelte Marken zu kennzeichnen und in Form eines gut sichtbaren Streifens abwechselnd in zwei verschiedenen Farben aufzumalen. Die Einteilung muss neben dem Tiefgangsanzeiger mindestens alle 5 Dezimeter sowie am oberen Ende desselben durch Zahlen angegeben sein.
3. Die beiden hinteren Eichskalen, die nach dem in Artikel 4.04 Nummer 6 genannten Übereinkommen angebracht sind, können als Tiefgangsanzeiger dienen, wenn sie eine den vorstehenden Bestimmungen entsprechende Einteilung tragen; gegebenenfalls sind die Zahlen für den Tiefgang hinzuzufügen.
KAPITEL 5
MANÖVRIEREIGENSCHAFTEN
Artikel 5.01
Allgemeines
Schiffe und Verbände müssen über ausreichende Fahr- und Manövriereigenschaften verfügen:
Schiffe ohne Maschinenantrieb, die dazu bestimmt sind, geschleppt zu werden, müssen den besonderen Anforderungen der Untersuchungskommission entsprechen;
Schiffe mit Maschinenantrieb und Verbände müssen den Artikeln 5.02 bis 5.10 entsprechen.
Artikel 5.02
Probefahrten
1. Die Fahr- und Manövriereigenschaften sind durch Probefahrten zu ermitteln. Dabei ist die Übereinstimmung mit den Artikeln 5.06 bis 5.10 festzustellen.
2. Die Untersuchungskommission kann teilweise oder ganz auf Probefahrten verzichten, wenn die Erfüllung der Anforderungen an die Fahr- und Manövriereigenschaften auf andere Weise nachgewiesen wird.
Artikel 5.03
Probefahrtstrecke
1. Die Probefahrten nach Artikel 5.02 sind auf den von den zuständigen Behörden benannten Abschnitten der Binnenwasserstraßen durchzuführen.
2. Diese Probefahrtstrecken müssen sich in möglichst geraden Abschnitten von mindestens 2 km Länge und genügender Breite in strömenden oder stillen Gewässern befinden und mit gut erkennbaren Marken zur Feststellung der Schiffsposition ausgerüstet sein.
3. Die hydrologischen Daten, wie Wassertiefe, Fahrwasserbreite und mittlere Strömungsgeschwindigkeit im Bereich des Fahrwassers bei unterschiedlichen Wasserständen, müssen durch die Untersuchungskommission festgestellt werden können.
Artikel 5.04
Beladungsgrad der Schiffe und Verbände während der Probefahrt
Schiffe und Verbände, die zur Güterbeförderung bestimmt sind, müssen für die Probefahrten möglichst gleichlastig und mindestens zu 70 % beladen sein. Wird die Probefahrt mit geringerer Beladung durchgeführt, so ist die Zulassung für die Talfahrt auf diese Beladung zu beschränken.
Artikel 5.05
Bordhilfsmittel für die Probefahrt
1. Bei den Probefahrten dürfen keine Anker, jedoch alle im Gemeinschaftszeugnis unter den Nummern 34 und 52 eingetragenen Einrichtungen verwendet werden, die vom Steuerstand aus bedienbar sind.
2. Beim Aufdrehmanöver nach Artikel 5.10 dürfen jedoch die Buganker verwendet werden.
Artikel 5.06
Geschwindigkeit (Vorausfahrt)
1. Schiffe und Verbände müssen eine Geschwindigkeit gegen Wasser von mindestens 13 km/h erreichen. Dies gilt nicht für Schubboote, wenn sie allein fahren.
2. Für Schiffe und Verbände, die ausschließlich auf Reeden und in Häfen verkehren, kann die Untersuchungskommission Abweichungen zulassen.
3. Die Untersuchungskommission prüft, ob das unbeladene Fahrzeug eine Geschwindigkeit gegen Wasser von 40 km/h überschreiten kann. Trifft dies zu, ist im Gemeinschaftszeugnis unter Nummer 52 einzutragen:
„Das Fahrzeug kann eine Geschwindigkeit gegen Wasser von 40 km/h überschreiten.“
Artikel 5.07
Stoppeigenschaften
1. Schiffe und Verbände müssen rechtzeitig Bug zu Tal anhalten können und dabei ausreichend manövrierfähig bleiben.
2. Bei Schiffen und Verbänden mit L von nicht mehr als 86 m und B von nicht mehr als 22,90 m können diese Stoppeigenschaften durch die Wendeeigenschaften ersetzt werden.
3. Die Stoppeigenschaften sind durch Stoppmanöver auf einer Probefahrtstrecke nach Artikel 5.03 und die Wendeeigenschaften durch Aufdrehmanöver nach Artikel 5.10 nachzuweisen.
Artikel 5.08
Rückwärtsfahreigenschaften
Wird das nach Artikel 5.07 notwendige Stoppmanöver in stillen Gewässern durchgeführt, ist zusätzlich ein Rückwärtsfahrversuch durchzuführen.
Artikel 5.09
Ausweicheigenschaften
Schiffe und Verbände müssen rechtzeitig ausweichen können. Die Ausweicheigenschaften sind durch Ausweichmanöver auf einer Probefahrtstrecke nach Artikel 5.03 nachzuweisen.
Artikel 5.10
Wendeeigenschaften
Schiffe und Verbände mit L von nicht mehr als 86 m und B von nicht mehr als 22,90 m müssen rechtzeitig wenden können.
Diese Wendeeigenschaften können durch die Stoppeigenschaften nach Artikel 5.07 ersetzt werden.
Die Wendeeigenschaften sind durch Aufdrehmanöver nachzuweisen.
KAPITEL 6
STEUEREINRICHTUNGEN
Artikel 6.01
Allgemeine Anforderungen
1. Schiffe müssen mit einer zuverlässigen Steuereinrichtung versehen sein, mit der mindestens die Manövriereigenschaften nach Kapitel 5 erreicht werden.
2. Motorisch betriebene Steuereinrichtungen müssen so beschaffen sein, dass sich das Ruder nicht unbeabsichtigt verstellen kann.
3. Die gesamte Steuereinrichtung muss für ständige Neigungen des Schiffes bis zu 15° und Umgebungstemperaturen von –20 bis +50 °C ausgelegt sein.
4. Die Einzelteile der Steuereinrichtung müssen festigkeitsmäßig so ausgelegt sein, dass alle im normalen Betrieb auf sie einwirkenden Kräfte sicher aufgenommen werden können. Die bei einer äußeren Einwirkung auf das Ruder auftretenden Kräfte dürfen die Funktionsfähigkeit der Rudermaschine und deren Antrieb nicht beeinträchtigen.
5. Steuereinrichtungen müssen einen motorischen Rudermaschinenantrieb haben, wenn die zur Betätigung des Ruders aufzubringenden Kräfte dies erfordern.
6. Rudermaschinen mit motorischem Antrieb müssen mit einem Überlastschutz versehen sein, der das antriebsseitig ausgeübte Moment begrenzt.
7. Wellendurchführungen von Ruderschäften müssen so ausgeführt sein, dass keine wassergefährdenden Schmiermittel austreten können.
Artikel 6.02
Antriebsanlage der Rudermaschine
1. Bei Rudermaschinen mit motorischem Antrieb muss bei Ausfall oder Störung der Antriebsanlage der Rudermaschine innerhalb von 5 Sekunden eine zweite unabhängige Antriebsanlage oder ein Handantrieb in Betrieb gesetzt werden können.
2. Erfolgt die Inbetriebsetzung der zweiten Antriebsanlage oder des Handantriebs nicht automatisch, muss mit einer einzigen Bedienungshandlung eine unmittelbare, schnelle und einfache Inbetriebsetzung durch den Rudergänger möglich sein.
3. Auch bei Betrieb der zweiten Antriebsanlage oder des Handantriebs müssen die Manövriereigenschaften nach Kapitel 5 erreicht werden.
Artikel 6.03
Hydraulische Antriebsanlage der Rudermaschine
1. An die hydraulische Antriebsanlage der Rudermaschine dürfen keine anderen Verbraucher angeschlossen sein. Wenn zwei getrennte Rudermaschinenantriebe vorhanden sind, ist dies jedoch an einer der beiden Anlagen erlaubt, falls die Verbraucher in der Rücklaufleitung angeschlossen sind und durch eine Absperrvorrichtung vom Rudermaschinenantrieb getrennt werden können.
2. Bei zwei hydraulischen Antriebsanlagen ist für jede Anlage ein separater Hydrauliktank erforderlich, wobei Doppeltanks zulässig sind. Die Hydrauliktanks sind mit Niveaualarmgebern auszurüsten, die ein Absinken des Ölstandes unter den für den sicheren Betrieb niedrigsten zulässigen Füllstand überwachen.
3. Kann das Steuerventil vom Steuerstand aus von Hand oder handhydraulisch betätigt werden, kann auf eine Doppelung dieses Steuerventils verzichtet werden.
4. Abmessungen, Konstruktion und Verlegung der Rohrleitungen müssen Beschädigungen durch mechanische Einflüsse oder Feuer soweit wie möglich ausschließen.
5. Bei hydraulischen Antriebsanlagen kann für die zweite Antriebsanlage der Rudermaschine auf eine getrennte Führung der Rohrleitungen verzichtet werden, wenn eine unabhängige Wirkung der beiden Antriebsanlagen gewährleistet ist und das Leitungssystem auf mindestens den 1,5-fachen höchstzulässigen Betriebsdruck ausgelegt ist.
6. Hydraulikschläuche sind nur zulässig, wenn Vibrationsdämpfung oder Bewegungsfreiheit der Bauteile deren Verwendung unumgänglich macht. Sie müssen mindestens für den höchstzulässigen Betriebsdruck ausgelegt sein.
Artikel 6.04
Energiequelle
1. Steuereinrichtungen mit zwei motorischen Antrieben müssen zwei Energiequellen zur Verfügung stehen.
2. Ist die zweite Energiequelle einer Rudermaschine mit motorischem Antrieb während der Fahrt nicht kontinuierlich einsatzbereit, muss die für deren Startvorgang benötigte Zeit durch ein Puffersystem ausreichender Kapazität überbrückt werden.
3. Bei elektrischen Energiequellen dürfen aus den Einspeisungen der Steuereinrichtungen keine anderen Verbraucher versorgt werden.
Artikel 6.05
Handantrieb
1. Ein Handsteuerrad darf durch einen motorischen Antrieb nicht mitgedreht werden können.
2. Ein Zurückschlagen des Steuerrads muss beim selbsttätigen Einkuppeln des Handantriebs bei jeder Ruderlage verhindert sein.
Artikel 6.06
Ruderpropeller-, Wasserstrahl-, Zykloïdalpropeller- und Bugstrahlanlagen
1. Ist bei Ruderpropeller-, Wasserstrahl-, Zykloïdalpropeller- und Bugstrahlanlagen die Fernbedienung für die Richtungsänderung des Schubes elektrisch, hydraulisch oder pneumatisch, müssen vom Steuerstand bis zur Propeller- oder Strahlanlage zwei voneinander unabhängige Steuerungssysteme vorhanden sein, die den Artikeln 6.01 bis 6.05 sinngemäß entsprechen.
Das gilt nicht, wenn der Einsatz solcher Anlagen zur Erfüllung der Manövriereigenschaften nach Kapitel 5 nicht oder nur beim Stoppversuch erforderlich ist.
2. Sind zwei oder mehr voneinander unabhängige Ruderpropeller-, Wasserstrahl-, oder Zykloïdalpropelleranlagen vorhanden, ist das zweite Steuerungssystem nicht erforderlich, wenn das Schiff bei Ausfall einer dieser Anlagen manövrierfähig nach Kapitel 5 bleibt.
Artikel 6.07
Anzeige und Überwachung
1. Die Lage des Ruders muss am Steuerstand eindeutig erkennbar sein. Elektrische Ruderlageanzeiger müssen eine eigene Einspeisung haben.
2. Es müssen mindestens folgende Anzeigen und Überwachungen am Steuerstand vorhanden sein:
|
a) |
Niveau des Ölstandes der Hydrauliktanks nach Artikel 6.03 Nummer 2 und Betriebsdruck des hydraulischen Systems; |
|
b) |
Ausfall der elektrischen Steuerenergieversorgung; |
|
c) |
Ausfall der elektrischen Kraftenergieversorgung; |
|
d) |
Ausfall des Wendegeschwindigkeitsreglers; |
|
e) |
Ausfall der vorgeschriebenen Puffersysteme. |
Artikel 6.08
Wendegeschwindigkeitsregler
1. Wendegeschwindigkeitsregler und ihre Bauteile müssen Artikel 9.20 entsprechen.
2. Die Betriebsbereitschaft des Wendegeschwindigkeitsreglers muss am Steuerstand durch eine grüne Meldeleuchte angezeigt werden.
Ausfall, unzulässige Abweichung der Versorgungsspannung und unzulässiger Abfall der Kreiseldrehzahl müssen überwacht werden.
3. Sind neben dem Wendegeschwindigkeitsregler noch weitere Steuersysteme vorhanden, muss am Steuerstand deutlich erkennbar sein, welches System eingeschaltet ist. Die Umschaltung von einem auf ein anderes System muss unverzüglich erfolgen können. Wendegeschwindigkeitsregler müssen gegenüber diesen weiteren Steuersystemen rückwirkungsfrei sein.
4. Die elektrische Energieversorgung des Wendegeschwindigkeitsreglers muss von anderen Verbrauchern unabhängig sein.
5. Die in Wendegeschwindigkeitsreglern verwendeten Kreisel, Sensoren oder Wendeanzeiger müssen den Mindestanforderungen der Vorschriften betreffend die Mindestanforderungen und Prüfbedingungen für Wendeanzeiger in der Binnenschifffahrt gemäß Anhang IX entsprechen.
Artikel 6.09
Abnahme
1. Die ordnungsgemäße Installation der Steuereinrichtung ist von einer Untersuchungskommission zu überprüfen. Dazu kann sie folgende Unterlagen verlangen:
|
a) |
Beschreibung der Steuereinrichtung; |
|
b) |
Pläne und Angaben über die Antriebsanlagen der Rudermaschine und die Steuerung; |
|
c) |
Angaben über die Rudermaschine; |
|
d) |
Schaltplan für die elektrische Installation; |
|
e) |
Beschreibung des Wendegeschwindigkeitsreglers; |
|
f) |
Betriebsanleitung der Anlage. |
2. Bei einer Probefahrt ist die Funktion der gesamten Steuereinrichtung zu überprüfen. Bei Wendegeschwindigkeitsreglern ist das sichere Einhalten eines geraden Kurses und das sichere Fahren von Kurven zu prüfen.
KAPITEL 7
STEUERHAUS
Artikel 7.01
Allgemeines
1. Steuerhäuser müssen so eingerichtet sein, dass der Rudergänger seine Aufgaben während der Fahrt jederzeit erfüllen kann.
2. Bei normalen Betriebsbedingungen darf der Eigengeräuschpegel am Steuerstand in Kopfhöhe des Rudergängers den Wert von 70 dB(A) nicht überschreiten.
3. Bei Radareinmannsteuerständen muss der Rudergänger seine Aufgaben im Sitzen erfüllen können und müssen alle zur Führung des Schiffes notwendigen Anzeige-, Überwachungs- und Bedienungseinrichtungen so angeordnet sein, dass sie der Rudergänger während der Fahrt mühelos überwachen und bedienen kann, ohne dabei seinen Platz verlassen zu müssen und ohne den Radarbildschirm aus den Augen zu verlieren.
Artikel 7.02
Freie Sicht
1. Vom Steuerstand aus muss nach allen Seiten genügend freie Sicht vorhanden sein.
2. Der Sichtschatten vor dem Bug des leeren Schiffes mit halben Vorräten und ohne Ballast darf für den Rudergänger in einem Kreisbogen von seitlich querab über voraus bis seitlich querab an der anderen Schiffsseite zwei Schiffslängen oder 250 m bis zur Wasseroberfläche, je nachdem, welcher Wert geringer ist, nicht überschreiten.
Optische und elektronische Hilfsmittel zur Verkürzung des Sichtschattens dürfen bei der Untersuchung nicht berücksichtigt werden.
Zur weiteren Verkürzung des Sichtschattens dürfen nur geeignete elektronische Hilfsmittel verwendet werden.
3. Das freie Blickfeld von dem Ort, an dem sich der Rudergänger gewöhnlich befindet, muss mindestens 240° des Horizonts betragen. Davon muss ein Blickfeld von mindestens 140° innerhalb des vorderen Halbkreises liegen.
In der üblichen Sichtachse des Rudergängers dürfen sich keine Fensterpfosten, Stützen oder Aufbauten befinden.
Ist auch bei einem freien Blickfeld von 240° oder mehr eine ausreichende freie Sicht nach hinten nicht gewährleistet, kann die Untersuchungskommission zusätzliche Maßnahmen verlangen, insbesondere den Einbau von geeigneten optischen oder elektronischen Hilfsmitteln.
Die Höhe der Unterkante der Seitenfenster muss möglichst gering und die Höhe der Oberkante der Seitenfenster und heckseitigen Fenster möglichst groß sein.
Bei der Feststellung, ob die Anforderungen dieses Artikels an die freie Sicht aus dem Steuerhaus erfüllt werden, ist davon auszugehen, dass die Augenhöhe des Rudergängers 1 650 mm über dem Deck am Steuerstand beträgt.
4. Die Oberkante der bugseitigen Steuerhausfenster muss hoch genug sein, um einer Person am Steuerstand mit einer Augenhöhe von 1 800 mm freie Sicht voraus zu gewähren, die noch mindestens 10 Grad über die Horizontalebene auf Augenhöhe reicht.
5. Die klare Sicht durch die Frontfenster muss durch geeignete Mittel bei jeder Witterung gewährleistet sein.
6. In Steuerhäusern verwendete Fensterscheiben müssen aus Sicherheitsglas sein und eine Mindestlichtdurchlässigkeit von 75 % haben.
Um Reflexe zu vermeiden, müssen die vorderen Kommandobrückenfenster reflexfrei sein oder so eingesetzt sein, dass Reflexe effektiv ausgeschlossen sind. Diese Anforderung wird erfüllt, wenn die Fenster gegen die Vertikalebene geneigt sind und oben um mindestens 10 Grad und höchstens 25 Grad nach außen gestellt sind.
Artikel 7.03
Allgemeine Anforderungen an Bedienungs-, Anzeige- und Überwachungseinrichtungen
1. Zur Führung des Schiffes notwendige Bedienungseinrichtungen müssen leicht in ihre Betriebsstellung gebracht werden können. Diese Stellung muss eindeutig erkennbar sein.
2. Überwachungsinstrumente müssen leicht abzulesen sein; sie müssen stufenlos regelbar beleuchtet werden können. Beleuchtungsquellen dürfen nicht stören oder die Erkennbarkeit der Überwachungsinstrumente beeinträchtigen.
3. Eine Einrichtung zur Kontrolle der Meldeleuchten muss vorhanden sein.
4. Es muss eindeutig erkennbar sein, ob eine Anlage in Betrieb ist. Wird dies durch eine Meldeleuchte angezeigt, muss diese grün sein.
5. Störungen oder Ausfall von Anlagen, für die eine Überwachung vorgeschrieben ist, sind durch rote Meldeleuchten anzuzeigen.
6. Mit dem Aufleuchten einer der roten Meldeleuchten muss ein akustisches Signal ertönen. Akustische Alarmsignale können als Sammelmeldung erfolgen. Der Schalldruckpegel dieses Signals muss mindestens 3 dB(A) höher liegen als der am Steuerstand örtlich vorherrschende maximale Lärmpegel.
7. Das akustische Signal muss nach dem Erkennen des Ausfalls oder der Störung gelöscht werden können. Die Funktion des Signals für weitere Störungen darf durch das Löschen nicht beeinträchtigt werden. Die roten Meldeleuchten dürfen dagegen erst nach Beseitigung der Störung erlöschen.
8. Überwachungen und Anzeigen müssen beim Ausfall ihrer Speisung automatisch auf eine andere Energiequelle geschaltet werden.
Artikel 7.04
Besondere Anforderungen an Bedienungs-, Anzeige- und Überwachungseinrichtungen für Antriebsmaschinen und Steuereinrichtungen
1. Die Bedienung und Überwachung der Antriebsmaschinen und der Steuereinrichtungen muss vom Steuerstand aus möglich sein. Antriebsmaschinen, die mit einer vom Steuerstand aus bedienbaren Kupplung versehen sind oder einen vom Steuerstand aus bedienbaren Verstellpropeller antreiben, brauchen nur im Maschinenraum an- und abgestellt werden zu können.
2. Für jede Antriebsmaschine darf nur ein Hebel zur Maschinensteuerung vorhanden sein. Der Hebel muss auf einem Kreisbogen in einer senkrechten, zur Schiffslängsachse annähernd parallelen Ebene beweglich sein. Das Bewegen dieses Hebels in Richtung Vorschiff muss die Vorausfahrt, das Bewegen in Richtung Achterschiff die Rückwärtsfahrt bewirken. Etwa in der Nullstellung des Hebels wird gekuppelt oder umgesteuert. In der Nullstellung muss der Hebel einrasten.
3. Bei Radareinmannsteuerständen muss die Richtung der vom Antrieb auf das Schiff wirkenden Schubkraft und die Drehzahl der Propeller oder der Antriebsmaschinen angezeigt werden.
4. Anzeigen und Überwachungen nach Artikel 6.07 Nummer 2, Artikel 8.03 Nummer 2 und Artikel 8.05 Nummer 13 müssen am Steuerstand angeordnet sein.
5. Bei Radareinmannsteuerständen muss die Steuerung des Schiffes mittels eines Hebels erfolgen. Dieser Hebel muss mit der Hand bequem bedient werden können. Der Hebelausschlag muss der Stellung der Ruderblätter zur Schiffslängsachse entsprechen. Der Hebel muss in jeder beliebigen Lage losgelassen werden können, ohne dass sich hierdurch die Stellung der Ruderblätter ändert. Die Nullstellung des Hebels muss deutlich fühlbar sein.
6. Ist das Schiff mit Bugrudern oder besonderen Rudern (insbesondere für die Rückwärtsfahrt) ausgerüstet, müssen diese bei Radareinmannsteuerständen über besondere Hebel bedient werden können, die Nummer 5 sinngemäß entsprechen.
Dies gilt auch, wenn bei Fahrzeugzusammenstellungen die Rudereinrichtungen anderer als des zum Führen des Verbandes benutzten Fahrzeuges eingesetzt werden.
7. Bei Einsatz von Wendegeschwindigkeitsreglern muss das Bedienungsorgan zum Einstellen der Wendegeschwindigkeit in jeder beliebigen Lage losgelassen werden können, ohne dass sich die eingestellte Wendegeschwindigkeit ändert.
Der Drehbereich des Bedienungsorgans muss so sein, dass eine genügende Genauigkeit der Einstellung gewährleistet ist. Die Nullstellung muss sich fühlbar von anderen Stellungen unterscheiden. Die Skala muss stufenlos regelbar beleuchtet werden können.
8. Fernbetätigungseinrichtungen der gesamten Steuereinrichtung müssen fest eingebaut und so angeordnet sein, dass die gewählte Fahrtrichtung eindeutig erkennbar ist. Sind die Fernbetätigungseinrichtungen ausschaltbar, müssen sie mit einer Anzeigevorrichtung versehen sein, die den jeweiligen Betriebszustand „Ein“ oder „Aus“ angibt. Die Anordnung und die Betätigung der Bedienungselemente müssen funktionsgerecht sein.
Für ergänzende Anlagen der Steuereinrichtung, wie Bugstrahlanlagen, sind nicht fest eingebaute Fernbetätigungseinrichtungen zulässig, wenn durch eine Vorrangschaltung im Steuerhaus die Betätigung der ergänzenden Anlage jederzeit übernommen werden kann.
9. Bei Ruderpropeller-, Wasserstrahl-, Zykloïdalpropeller- und Bugstrahlanlagen sind gleichwertige Bedienungs-, Anzeige- und Überwachungseinrichtungen zulässig.
Anforderungen nach den Nummern 1 bis 8 sind sinngemäß und unter Beachtung der besonderen Eigenschaften und der gewählten Anordnung der genannten aktiven Steuer- und Antriebsorgane zu erfüllen. Aus der Anzeige muss für jede Anlage entsprechend ihrer Position die Richtung des auf das Schiff wirkenden Schubes oder die Richtung des Strahls erkennbar sein.
Artikel 7.05
Signallichter, Lichtzeichen und Schallzeichen
1. In diesem Artikel bedeuten
|
a) |
Signallichter: Topplichter, Seitenlichter, Hecklichter, von allen Seiten sichtbare Lichter, blaue Funkellichter, gelbe schnelle starke Funkellichter für schnelle Schiffe und blaue Lichter für die Beförderung von gefährlichen Gütern; |
|
b) |
Lichtzeichen: die zu den Schallzeichen und zur blauen Tafel gehörenden Lichter. |
2. Zur Kontrolle der Signallichter müssen Stromanzeigelampen oder gleichwertige Einrichtungen wie Meldeleuchten im Steuerhaus angebracht sein, sofern diese Kontrolle nicht unmittelbar vom Steuerhaus aus möglich ist.
3. Bei Radareinmannsteuerständen müssen zur Kontrolle der Signallichter und der Lichtzeichen Meldeleuchten am Steuerstand eingebaut sein. Die Schalter der Signallichter müssen in die Meldeleuchten integriert sein oder sich in unmittelbarer Nähe der Meldeleuchten befinden und diesen eindeutig zugeordnet sein.
Anordnung und Farbe der Meldeleuchten der Signallichter und der Lichtzeichen müssen der wirklichen Lage und Farbe der geschalteten Signallichter und Lichtzeichen entsprechen.
Der Ausfall eines Signallichtes oder eines Lichtzeichens muss das Erlöschen der entsprechenden Meldeleuchte bewirken oder auf andere Weise durch die entsprechende Meldeleuchte signalisiert werden.
4. Bei Radareinmannsteuerständen müssen sich die Schallzeichen durch Fußschalter geben lassen. Dies gilt nicht für das „Bleib-weg-Signal“ nach den Schifffahrtspolizeibestimmungen in den Mitgliedstaaten.
5. Signallichter müssen den Anforderungen des Anhangs IX Teil I entsprechen.
Artikel 7.06
Radargerät und Wendeanzeiger
1. Radargerät und Wendeanzeiger müssen einem von der zuständigen Behörde zugelassenen Typ entsprechen. Die Vorschriften für den Einbau und die Funktionsprüfung von Navigationsradaranlagen und Wendeanzeigern gemäß Anhang IX müssen eingehalten sein. Inland-ECDIS Geräte, die im Navigationsmodus betrieben werden können, gelten als Radargeräte. Sie müssen zusätzlich die Anforderungen des Inland-ECDIS-Standards erfüllen.
Der Wendeanzeiger muss vor dem Rudergänger in dessen Blickfeld angebracht sein.
2. Bei Radareinmannsteuerständen
|
a) |
darf der Radarbildschirm nicht wesentlich aus der Blickrichtung des Rudergängers verschoben sein; |
|
b) |
muss das Radarbild bei allen außerhalb des Steuerhauses herrschenden Lichtverhältnissen ohne Aufsatztubus oder Lichtabschirmhaube vollkommen erkennbar bleiben; |
|
c) |
muss der Wendeanzeiger unmittelbar über oder unter dem Radarbild angebracht oder in dieses integriert sein. |
Artikel 7.07
Sprechfunkanlage für Schiffe mit Radareinmannsteuerstand
1. Bei Schiffen mit Radareinmannsteuerstand muss für die Verkehrskreise Schiff-Schiff und Nautische Information der Empfang über Lautsprecher und das Senden über feste Mikrofone geschehen; das Umschalten Empfangen/Senden hat mittels Drucktaste zu erfolgen.
Die Mikrofone dieser Verkehrskreise dürfen nicht für Verbindungen des Verkehrskreises öffentlicher Nachrichtenaustausch verwendet werden können.
2. Bei Schiffen mit Radareinmannsteuerstand, die mit einer Sprechfunkanlage für den Verkehrskreis öffentlicher Nachrichtenaustausch ausgerüstet sind, muss der Empfang vom Sitz des Rudergängers aus erfolgen können.
Artikel 7.08
Interne Sprechverbindungen an Bord
An Bord von Schiffen mit Radareinmannsteuerstand muss eine Einrichtung für interne Sprechverbindungen vorhanden sein.
Vom Steuerstand aus müssen folgende Sprechverbindungen hergestellt werden können:
|
a) |
zum Bug des Schiffes oder des Verbandes; |
|
b) |
zum Heck des Schiffes oder des Verbandes, wenn keine direkte Verständigung vom Steuerstand aus möglich ist; |
|
c) |
zu dem oder den Aufenthaltsräumen der Besatzung; |
|
d) |
zur Schiffsführerkabine. |
An allen Stellen dieser Sprechverbindungen hat der Empfang über Lautsprecher und das Senden über feste Mikrofone zu erfolgen. Zum Bug und zum Heck des Schiffes oder des Verbandes ist eine Funksprechverbindung zulässig.
Artikel 7.09
Alarmanlage
1. Eine unabhängige Alarmanlage, mit der die Wohnungen, die Maschinenräume und gegebenenfalls separate Pumpenräume erreicht werden können, muss vorhanden sein.
2. Der Rudergänger muss in Reichweite einen Ein/Aus-Schalter für das Alarmsignal haben. Für dieses Signal darf kein Schalter verwendet werden, der beim Loslassen selbsttätig in die Stellung „Aus“ zurückkehren kann.
3. Der Schalldruckpegel des Alarmsignals muss in den Wohnungen mindestens 75 dB(A) betragen.
In Maschinen- und Pumpenräumen muss ein überall gut wahrnehmbares, rundum sichtbares Blinklicht als Alarmsignal vorhanden sein.
Artikel 7.10
Heizung und Lüftung
Steuerhäuser müssen mit einer wirksamen und regelbaren Heizung und Lüftung versehen sein.
Artikel 7.11
Bedienungseinrichtung für Heckanker
Auf Schiffen und Verbänden mit Radareinmannsteuerstand und L von mehr als 86 m oder B von mehr als 22,90 m muss der Rudergänger die Heckanker von seinem Platz aus setzen können.
Artikel 7.12
In der Höhe verstellbare Steuerhäuser
In der Höhe verstellbare Steuerhäuser müssen mit einer Notabsenkung versehen sein.
Während jedes Absenkvorgangs muss selbsttätig ein akustisches Warnsignal deutlich wahrnehmbar sein. Dies gilt nicht, wenn durch geeignete bauliche Maßnahmen eine durch die Höhenverstellung verursachte Verletzungsgefahr ausgeschlossen ist.
In allen Höhenstellungen muss ein gefahrloses Verlassen des Steuerhauses möglich sein.
Artikel 7.13
Vermerk im Gemeinschaftszeugnis für Schiffe mit Radareinmannsteuerständen
Entspricht ein Schiff den Sondervorschriften für Radar-Einmannsteuerstände nach den Artikeln 7.01, 7.04 bis 7.08, und 7.11, ist im Gemeinschaftszeugnis einzutragen:
„Das Schiff verfügt über einen Radareinmannsteuerstand“.
KAPITEL 8
MASCHINENBAULICHE ANFORDERUNGEN
Artikel 8.01
Allgemeine Bestimmungen
1. Maschinen sowie die dazugehörenden Einrichtungen müssen nach den Regeln der Technik ausgelegt, ausgeführt und eingebaut sein.
2. Überwachungsbedürftige Anlagen, insbesondere Dampfkessel, andere Druckbehälter sowie deren Zubehör und Aufzüge müssen den Vorschriften eines der Mitgliedstaaten der Gemeinschaft entsprechen.
3. Es dürfen nur Verbrennungsmotoren eingebaut sein, die mit Brennstoffen betrieben werden, deren Flammpunkt über 55 °C liegt.
Artikel 8.02
Sicherheitsvorrichtungen
1. Maschinenanlagen müssen so eingerichtet und aufgestellt sein, dass sie für Bedienung und Wartung ausreichend zugänglich sind und Personen, die sie bedienen oder warten, nicht gefährdet werden können. Sie müssen gegen unbeabsichtigte Inbetriebnahme gesichert werden können.
2. An Antriebs- und Hilfsmaschinen, Dampfkesseln, Druckbehältern und deren Zubehör müssen Sicherheitsvorrichtungen vorhanden sein.
3. Antriebe für Druck- und Saugventilatoren müssen für Notfälle auch außerhalb des Aufstellungsraumes und des Maschinenraumes abgeschaltet werden können.
4. Wo dies erforderlich ist, müssen Verbindungsstellen von Leitungen für Brennstoff, Schmieröl und Öle, die in Kraftübertragungssystemen, Schalt-, Antriebs- und Heizsystemen verwendet werden, abgeschirmt oder auf andere geeignete Weise geschützt sein, um ein Versprühen oder Auslaufen von Öl auf erhitzte Flächen, in die Luftansaugung von Maschinen oder sonstige Zündquellen zu verhindern. Die Anzahl der Verbindungsstellen in diesen Rohrleitungssystemen muss auf ein Mindestmaß beschränkt sein.
5. Frei liegende Hochdruck-Brennstoffförderleitungen von Dieselmotoren zwischen den Hochdruck-Brennstoffpumpen und den Einspritzvorrichtungen müssen durch ein Mantelrohr-System geschützt sein, das austretenden Brennstoff bei einem Schaden an der Hochdruckleitung auffängt. Das Mantelrohr-System ist durch einen Sammler für Leckagen zu ergänzen, und es müssen Einrichtungen vorgesehen sein, die im Fall eines Schadens an der Brennstoffleitung ein Alarmsignal geben; für Maschinen mit nur zwei Zylindern ist dieses Alarmsystem jedoch nicht erforderlich. Bei Maschinen für Ankerwinden und Spills auf offenen Decks sind keine Mantelrohr-Systeme erforderlich.
6. Isolierungen von Maschinenteilen müssen Artikel 3.04 Nummer 3 Absatz 2 entsprechen.
Artikel 8.03
Antriebsanlagen
1. Schiffsantriebe müssen zuverlässig und rasch in Gang gesetzt, gestoppt und umgesteuert werden können.
2. Die Bereiche
|
a) |
Temperatur des Kühlwassers der Antriebsmaschinen; |
|
b) |
Druck des Schmieröls der Antriebsmaschinen und der Getriebe; |
|
c) |
Öl- und Luftdruck der Umsteueranlage der Antriebsmaschinen, Wendegetriebe oder Propeller |
sind durch geeignete Einrichtungen zu überwachen, die bei Erreichen kritischer Werte Alarm auslösen.
3. Bei Schiffen mit nur einer Antriebsmaschine darf, außer durch den Überdrehzahlschutz, der Motor nicht automatisch stillgesetzt werden.
4. Bei Schiffen mit nur einer Antriebsmaschine darf diese nur dann mit einer automatischen Einrichtung zur Drehzahlreduzierung versehen sein, wenn eine automatische Drehzahlreduzierung im Steuerhaus optisch und akustisch signalisiert wird und die Einrichtung zur Drehzahlreduzierung vom Steuerstand außer Betrieb gesetzt werden kann.
5. Wellendurchführungen müssen so ausgeführt sein, dass keine wassergefährdenden Schmiermittel austreten können.
Artikel 8.04
Abgasleitungen von Verbrennungsmotoren
1. Abgase müssen restlos nach außen abgeführt werden.
2. Das Eindringen von Abgasen in die verschiedenen Schiffsräume muss durch zweckdienliche Maßnahmen verhindert sein. Sind Abgasleitungen durch Wohnungen oder das Steuerhaus geführt, müssen sie innerhalb dieser Räume in gasdichten Ummantelungen untergebracht sein. Der Raum zwischen Abgasleitung und Ummantelung muss mit der freien Luft verbunden sein.
3. Abgasleitungen müssen so verlegt und geschützt sein, dass sie keinen Brand verursachen können.
4. In Maschinenräumen müssen Abgasleitungen ausreichend isoliert oder gekühlt sein. Außerhalb der Maschinenräume kann ein Berührungsschutz genügen.
Artikel 8.05
Brennstofftanks, -leitungen und Zubehör
1. Flüssige Brennstoffe müssen in zum Schiffskörper gehörenden oder in fest im Schiff eingebauten Tanks aus Stahl oder, wenn die Bauart des Schiffes es erfordert, aus einem hinsichtlich Feuerbeständigkeit gleichwertigen Werkstoff untergebracht sein. Dies gilt nicht für Tanks von Hilfsaggregaten mit einem Inhalt bis zu 12 l, die werksseitig fest mit diesen verbunden sind. Brennstofftanks dürfen keine gemeinsamen Begrenzungsflächen mit Trinkwasserbehältern haben.
2. Diese Tanks sowie Brennstoffleitungen und weiteres Zubehör müssen so angeordnet und eingerichtet sein, dass weder Brennstoff noch Brennstoffdämpfe unbeabsichtigt in die Schiffsräume gelangen kann. Ventile an Brennstofftanks, die zur Entnahme von Brennstoff oder zur Entwässerung dienen, müssen selbstschließend sein.
3. Vor dem Kollisionsschott dürfen sich keine Brennstofftanks befinden.
4. Brennstofftanks und deren Armaturen dürfen nicht über Maschinenanlagen oder Abgasleitungen angeordnet sein.
5. Füllöffnungen von Brennstofftanks müssen deutlich bezeichnet sein.
6. Füllrohre für Brennstofftanks mit Ausnahme der Tagesverbrauchstanks müssen von Deck ausgehen. Füllrohre müssen mit einem Anschlussstutzen entsprechend der Europäischen Norm EN 12 827: 1999 versehen sein.
Diese Tanks müssen ein Entlüftungsrohr haben, das oberhalb des Decks ins Freie führt und so eingerichtet ist, dass kein Wasser eindringen kann. Der Querschnitt dieses Entlüftungsrohrs muss mindestens das 1,25 fache des Füllrohrquerschnitts betragen.
Sind Tanks für flüssige Brennstoffe miteinander verbunden, muss der Querschnitt der Verbindungsleitung mindestens das 1,25 fache des Füllrohrquerschnitts betragen.
7. Austrittsleitungen für Brennstoffe müssen unmittelbar an den Tanks mit einer Absperrvorrichtung versehen sein, die von Deck aus betätigt werden kann.
Dies gilt nicht für Brennstofftanks, die direkt am Motor angebaut sind.
8. Brennstoffleitungen, ihre Verbindungen, Dichtungen und Armaturen müssen aus Werkstoffen hergestellt sein, die den zu erwartenden mechanischen, chemischen und thermischen Beanspruchungen standhalten. Brennstoffleitungen dürfen schädlicher Wärmeeinwirkung nicht ausgesetzt sein und müssen auf ihrer ganzen Länge kontrolliert werden können.
9. Brennstofftanks müssen mit einer geeigneten Peileinrichtung versehen sein. Die Peileinrichtungen müssen bis zum höchsten Füllstand ablesbar sein. Peilgläser müssen gegen Beschädigungen geschützt, am unteren Ende mittels Selbstschlusseinrichtungen absperrbar und am oberen Ende wieder an die Tanks oberhalb des höchsten Füllstandes angeschlossen sein. Das Material der Peilgläser muss bei normalen Umgebungstemperaturen formfest bleiben. Peilrohre dürfen nicht in Wohnungen enden. Peilrohre, die in einem Maschinen- oder Kesselraum enden, müssen mit selbstschließenden Verschlussvorrichtungen versehen sein.
|
10. |
|
11. Sind Brennstofftanks mit einer automatischen Abstelleinrichtung ausgerüstet, müssen die Messfühler bei einem Tankfüllungsgrad von 97 % den Füllvorgang unterbrechen; diese Einrichtungen müssen der Ausführung „failsafe“ genügen.
Betätigt der Messfühler einen elektrischen Kontakt, der in Form eines binären Signals die von der Bunkerstelle übergebene und gespeiste Stromschleife unterbrechen kann, muss das Signal an die Bunkerstelle mittels eines wasserdichten Gerätesteckers einer Kupplungsteckvorrichtung entsprechend der Internationalen Norm IEC 60309-1: 1999 für Gleichstrom 40 bis 50 V, Kennfarbe weiß, Lage der Hilfsnase 10 h, übergeben werden können.
12. Tanks für Brennstoffe müssen mit dicht verschließbaren Öffnungen versehen sein, die das Reinigen und Untersuchen ermöglichen.
13. Unmittelbar an die Antriebsmaschinen und an die zum Fahrbetrieb notwendigen Motoren angeschlossene Brennstofftanks müssen mit einer Einrichtung versehen sein, die optisch und akustisch im Steuerhaus anzeigt, dass die Füllung des Tanks für den weiteren sicheren Betrieb nicht mehr ausreichend ist.
Artikel 8.06
Unterbringung von Schmieröl, Leitungen und Zubehör
1. Schmieröl muss in zum Schiffskörper gehörenden oder in fest im Schiff eingebauten Tanks aus Stahl oder, wenn die Bauart des Schiffes es erfordert, aus einem hinsichtlich Feuerbeständigkeit gleichwertigen Werkstoff untergebracht sein. Dies gilt nicht für Tanks mit einem Inhalt bis zu 25 l. Schmieröltanks dürfen keine gemeinsamen Begrenzungsflächen mit Trinkwasserbehältern haben.
2. Die Schmieröltanks sowie die dazugehörigen Leitungen und weiteres Zubehör müssen so angeordnet und eingerichtet sein, dass weder Schmieröl noch Schmieröldämpfe unbeabsichtigt in die Schiffsräume gelangen können.
3. Vor dem Kollisionsschott dürfen sich keine Schmieröltanks befinden.
4. Schmieröltanks und deren Armaturen dürfen nicht unmittelbar über Maschinenanlagen oder Abgasleitungen angeordnet sein.
5. Füllöffnungen von Schmieröltanks müssen deutlich bezeichnet sein.
6. Schmierölleitungen sowie ihre Verbindungen, Dichtungen und Armaturen müssen aus Werkstoffen hergestellt sein, die den zu erwartenden mechanischen, chemischen und thermischen Beanspruchungen standhalten. Die Leitungen dürfen schädlicher Wärmeeinwirkung nicht ausgesetzt sein und müssen auf ihrer ganzen Länge kontrolliert werden können.
7. Schmieröltanks müssen mit einer geeigneten Peileinrichtung versehen sein. Die Peileinrichtungen müssen bis zum höchsten Füllstand ablesbar sein. Peilgläser müssen gegen Beschädigungen geschützt, am unteren Ende mittels einer Selbstschlusseinrichtung absperrbar und am oberen Ende wieder an die Tanks oberhalb des höchsten Füllstandes angeschlossen sein. Das Material der Peilgläser muss bei normalen Umgebungstemperaturen formfest bleiben. Peilrohre dürfen nicht in Wohnungen enden. Peilrohre, die in einem Maschinen- oder Kesselraum enden, müssen mit selbstschließenden Verschlussvorrichtungen versehen sein.
Artikel 8.07
Unterbringung von Ölen, die in Kraftübertragungssystemen, Schalt-, Antriebs- und Heizsystemen verwendet werden, Leitungen und Zubehör
1. Öle, die in Kraftübertragungssystemen, Schalt-, Antriebs- und Heizsystemen verwendet werden, müssen in zum Schiffskörper gehörenden oder in fest im Schiff eingebauten Tanks aus Stahl oder, wenn die Bauart des Schiffes es erfordert, aus einem hinsichtlich Feuerbeständigkeit gleichwertigen Werkstoff untergebracht sein. Dies gilt nicht für Tanks mit einem Inhalt bis zu 25 l. Solche Öltanks dürfen keine gemeinsamen Begrenzungsflächen mit Trinkwasserbehältern haben.
2. Diese Öltanks sowie die dazugehörigen Leitungen und weiteres Zubehör müssen so angeordnet und eingerichtet sein, dass weder das entsprechende Öl noch Dämpfe dieses Öls unbeabsichtigt in die Schiffsräume gelangen können.
3. Vor dem Kollisionsschott dürfen sich keine solchen Öltanks befinden.
4. Diese Öltanks und deren Armaturen dürfen nicht unmittelbar über Maschinenanlagen oder Abgasleitungen angeordnet sein.
5. Die Füllöffnungen dieser Öltanks müssen deutlich bezeichnet sein.
6. Die Leitungen für diese Öle sowie ihre Verbindungen, Dichtungen und Armaturen müssen aus Werkstoffen hergestellt sein, die den zu erwartenden mechanischen, chemischen und thermischen Beanspruchungen standhalten. Die Leitungen dürfen schädlicher Wärmeeinwirkung nicht ausgesetzt sein und müssen auf ihrer ganzen Länge kontrolliert werden können.
7. Diese Öltanks müssen mit einer geeigneten Peileinrichtung versehen sein. Die Peileinrichtungen müssen bis zum höchsten Füllstand ablesbar sein. Peilgläser müssen gegen Beschädigungen geschützt, am unteren Ende mittels einer Selbstschlusseinrichtung absperrbar und am oberen Ende wieder an die Tanks oberhalb des höchsten Füllstandes angeschlossen sein. Das Material der Peilgläser muss bei normalen Umgebungstemperaturen formfest bleiben. Peilrohre dürfen nicht in Wohnungen enden. Peilrohre, die in einem Maschinen- oder Kesselraum enden, müssen mit selbstschließenden Verschlussvorrichtungen versehen sein.
Artikel 8.08
Lenzeinrichtungen
1. Jede wasserdichte Abteilung muss für sich lenzbar sein. Dies gilt nicht für wasserdichte Abteilungen, die gewöhnlich luftdicht geschlossen gefahren werden.
2. Auf Schiffen, für die eine Besatzung vorgeschrieben ist, müssen zwei unabhängige Lenzpumpen vorhanden sein, die nicht in demselben Raum aufgestellt sein dürfen und von denen mindestens eine durch einen Motor angetrieben werden muss. Haben diese Schiffe jedoch eine Antriebsleistung von weniger als 225 kW oder eine Tragfähigkeit von weniger als 350 t oder bei Schiffen, die nicht zur Güterbeförderung bestimmt sind, eine Wasserverdrängung von weniger als 250 m3, genügt eine Hand- oder Motorlenzpumpe.
Jede der vorgeschriebenen Pumpen muss für jede wasserdichte Abteilung verwendbar sein.
3. Die Mindestfördermenge Q1 der ersten Lenzpumpe ist nach folgender Formel zu berechnen:
|
|
Q1 = 0,1 · d1 2 [l/min] |
d1 ist nach folgender Formel zu berechnen:
Die Mindestfördermenge Q2 der zweiten Lenzpumpe ist nach folgender Formel zu berechnen:
|
|
Q2 = 0,1 · d2 2 [l/min] |
d2 ist nach folgender Formel zu berechnen:
Jedoch braucht das Maß d2 nicht größer als das Maß d1 zu sein.
Bei der Bemessung von Q2 bezieht sich l auf die längste wasserdichte Abteilung.
In diesen Formeln bezeichnet
|
l |
die Länge der betreffenden wasserdichten Abteilung in m; |
|
d1 |
den rechnerischen inneren Durchmesser des Hauptlenzrohres in mm; |
|
d2 |
den rechnerischen inneren Durchmesser des Zweiglenzrohres in mm. |
4. Sind die Lenzpumpen an ein Lenzsystem angeschlossen, müssen die inneren Lenzrohrdurchmesser mindestens das Maß d1 in mm und die inneren Durchmesser der Zweiglenzrohre mindestens das Maß d2 in mm aufweisen.
Für Schiffe mit L von weniger als 25 m dürfen die Maße d1 und d2 bis auf 35 mm herabgesetzt werden.
5. Nur selbstansaugende Lenzpumpen sind zulässig.
6. In jeder lenzbaren Abteilung mit flachem Boden und einer Breite von über 5 m muss an Steuerbord und an Backbord mindestens je ein Sauger vorhanden sein.
7. Die Achterpiek darf über eine leicht zugängliche selbstschließende Armatur zum Hauptmaschinenraum entwässert werden können.
8. Zweiglenzrohre einzelner Abteilungen müssen durch ein absperrbares Rückschlagventil an das Hauptlenzrohr angeschlossen sein.
Abteilungen oder andere Räume, die als Ballastzellen ausgebildet sind, brauchen nur über ein einfaches Absperrorgan an das Lenzsystem angeschlossen zu sein. Dies gilt nicht für Laderäume, die zur Ballastaufnahme eingerichtet sind. Das Füllen solcher Laderäume mit Ballastwasser muss durch eine von der Lenzleitung getrennte, fest installierte Ballastleitung oder durch Zweigleitungen erfolgen, die als flexible Leitungen oder mittels beweglicher Zwischenstücke mit der Hauptlenzleitung verbunden werden können. Bodenventile sind hierfür nicht zulässig.
9. Laderaumbilgen müssen mit Peilmöglichkeiten versehen sein.
10. Ist ein Lenzsystem mit fest installierten Rohrleitungen vorhanden, müssen in den Lenzrohren für Bilgen, die für das Sammeln von ölhaltigem Wasser bestimmt sind, Absperrorgane angeordnet und in geschlossenem Zustand von einer Untersuchungskommission mit einer Plombe versehen sein. Anzahl und Lage dieser Absperrorgane müssen im Gemeinschaftszeugnis eingetragen sein.
11. Einer Plombierung nach Nummer 10 ist ein Abschließen als gleichwertig anzusehen. Der oder die Schlüssel für die Schlösser der Absperrorgane müssen entsprechend gekennzeichnet an einem leicht zugänglichen und gekennzeichneten Ort im Maschinenraum aufbewahrt werden.
Artikel 8.09
Einrichtungen zum Sammeln von ölhaltigem Wasser und gebrauchtem Öl
1. Während des Betriebs anfallendes ölhaltiges Wasser muss an Bord gesammelt werden können. Dabei gilt die Maschinenraumbilge als Sammelbehälter.
2. Zum Sammeln von Altöl müssen in Maschinenräumen ein oder mehrere besondere Behälter vorhanden sein, deren Rauminhalt mindestens der 1,5 fachen Menge des Altöls aus den Ölwannen aller installierten Verbrennungsmotoren und Getriebe sowie der Menge des Hydrauliköls aus den Hydrauliköltanks entspricht.
Anschlussstutzen zum Entleeren dieser Behälter müssen der Europäischen Norm EN 1305: 1996 entsprechen.
3. Für Schiffe, die nur auf kurzen Strecken eingesetzt werden, kann die Untersuchungskommission Ausnahmen von Nummer 2 zulassen.
Artikel 8.10
Geräusch der Schiffe
1. Fahrgeräusche der Schiffe, insbesondere Ansaug- und Auspuffgeräusche der Motoren, sind durch geeignete Vorrichtungen zu dämpfen.
2. Das Fahrgeräusch der Schiffe in einem seitlichen Abstand von 25 m von der Bordwand darf den Wert von 75 dB(A) nicht überschreiten.
3. Bei stillliegenden Schiffen, ausgenommen beim Umschlag, darf das Geräusch in einem seitlichen Abstand von 25 m von der Bordwand den Wert von 65 dB(A) nicht überschreiten.
KAPITEL 8a
(Ohne Inhalt)
KAPITEL 9
ELEKTRISCHE ANLAGEN
Artikel 9.01
Allgemeine Bestimmungen
1. Fehlen für bestimmte Teile einer Anlage besondere Vorschriften, wird der Sicherheitsgrad als ausreichend angesehen, wenn die betreffenden Teile nach einer geltenden europäischen Norm oder nach den Vorschriften einer anerkannten Klassifikationsgesellschaft hergestellt sind.
Erforderliche Unterlagen sind der Untersuchungskommission vorzulegen.
2. An Bord müssen sich folgende, von der Untersuchungskommission mit Sichtvermerk versehene Unterlagen befinden:
|
a) |
Übersichtspläne über die gesamte elektrische Anlage; |
|
b) |
Pläne der Haupt-, Not- und Verteilerschalttafeln mit Angabe der wichtigsten technischen Daten wie über Sicherungsnennstromstärken, Schaltgeräte; |
|
c) |
Leistungsangaben über elektrische Betriebsmittel; |
|
d) |
Kabeltypen mit Angabe der Leiterquerschnitte. |
Auf unbemannten Fahrzeugen brauchen sich diese Unterlagen nicht an Bord zu befinden, müssen aber jederzeit beim Eigner verfügbar sein.
3. Die Anlagen müssen für ständige Neigungen des Schiffes bis zu 15° und für Umgebungstemperaturen im Innern von 0 °C bis +40 °C und auf Deck von – 20 °C bis +40 °C ausgelegt sein. Sie müssen bis zu diesen Grenzwerten einwandfrei arbeiten.
4. Elektrische und elektronische Anlagen und Geräte müssen gut zugänglich und wartungsfreundlich sein.
Artikel 9.02
Energieversorgungssysteme
1. Auf Fahrzeugen mit einer elektrischen Anlage muss deren Energieversorgung grundsätzlich aus mindestens zwei Energiequellen bestehen, so dass bei Ausfall einer Energiequelle die verbleibende Energiequelle in der Lage ist, Verbraucher, die für die sichere Fahrt erforderlich sind, für mindestens 30 Minuten zu betreiben.
2. Die ausreichende Bemessung der Energieversorgung muss durch eine Leistungsbilanz nachgewiesen werden. Dabei kann ein angemessener Gleichzeitigkeitsfaktor berücksichtigt werden.
3. Unabhängig von Nummer 1 gilt für die Energiequellen von Steuereinrichtungen (Ruderanlagen) Artikel 6.04.
Artikel 9.03
Schutz gegen Berühren, Eindringen von Fremdkörpern und Wasser
Die Mindestschutzart der fest installierten Teile einer Anlage muss dem jeweiligen Aufstellungsort gemäß nachstehender Tabelle entsprechen:
|
Aufstellungsort |
Mindestschutzart (nach IEC-Publ. 60529: 1992) |
|||||
|
Generatoren |
Motoren |
Transformatoren |
Schalttafeln Verteilungen Schaltgeräte |
Installationsmaterial |
Leuchten |
|
|
Betriebs-, Maschinen- und Rudermaschinenräume |
IP 22 |
IP 22 |
IP 22 (2) |
IP 44 |
IP 22 |
|
|
Laderäume |
|
|
|
|
IP 55 |
IP 55 |
|
Akku- und Farbenräume |
|
|
|
|
|
IP 44 u. (Ex) (3) |
|
Freies Deck, offene Steuerstände |
|
IP 55 |
|
IP 55 |
IP 55 |
IP 55 |
|
Geschlossenes Steuerhaus |
|
IP 22 |
IP 22 |
IP 22 |
IP 22 |
IP 22 |
|
Wohnungen außer Sanitär- und Feuchträume |
|
|
|
IP 22 |
IP 20 |
IP 20 |
|
Sanitär- und Feuchträume |
|
IP 44 |
IP 44 |
IP 44 |
IP 55 |
IP 44 |
Artikel 9.04
Explosionsschutz
In Räumen, in denen sich explosionsfähige Gase oder Gasgemische ansammeln können (wie in Akkumulatorenräumen oder in Räumen, die zur Aufbewahrung von leicht entzündbaren Stoffen bestimmt sind), sind nur elektrische Einrichtungen in explosionsgeschützter Ausführung (bescheinigte Sicherheit) zulässig. Schaltgeräte für Leuchten und für andere elektrische Geräte dürfen in diesen Räumen nicht installiert sein. Der Explosionsschutz muss den Eigenschaften der auftretenden explosionsfähigen Gase und Gasgemische (Explosionsgruppe, Temperaturklasse) entsprechen.
Artikel 9.05
Schutzerdung
1. Bei Anlagen mit Spannungen über 50 V ist eine Schutzerdung erforderlich.
2. Betriebsmäßig nicht unter Spannung stehende Metallteile, die der Berührung zugänglich sind, wie Grundrahmen und Gehäuse von Maschinen, Geräten und Leuchten, müssen separat geerdet sein, sofern sie nicht durch die Art ihres Einbaues mit dem Schiffskörper metallisch leitend verbunden sind.
3. Gehäuse von beweglichen Verbrauchern und Handgeräten müssen durch einen zusätzlichen, betriebsmäßig keinen Strom führenden Schutzleiter im Anschlusskabel geerdet sein.
Dies gilt nicht bei Verwendung von Schutz-Trenntransformatoren und bei Geräten mit Schutzisolierung (Doppelisolierung).
4. Der Querschnitt des Schutzleiters muss mindestens den Angaben der nachfolgenden Tabelle entsprechen:
|
Außenleiterquerschnitt [mm2] |
Minimum Schutzleiterquerschnitt |
|
|
in isolierten Kabeln [mm2] |
separat verlegt [mm2] |
|
|
0,5 bis 4 |
gleich dem Außenleiterquerschnitt |
4 |
|
> 4 bis 16 |
gleich dem Außenleiterquerschnitt |
gleich dem Außenleiterquerschnitt |
|
> 16 bis 35 |
16 |
16 |
|
> 35 bis 120 |
gleich dem halben Außenleiterquerschnitt |
gleich dem halben Außenleiterquerschnitt |
|
> 120 |
70 |
70 |
Artikel 9.06
Zulässige maximale Spannungen
1. Spannungen dürfen die folgenden Werte nicht überschreiten:
|
Art der Anlage |
Zulässige max. Spannung bei |
||||
|
Gleichstrom |
Wechselstrom |
Drehstrom |
|||
|
250 V |
250 V |
500 V |
||
|
250 V |
250 V |
— |
||
|
|
|
|
||
|
50 V (4) |
50 V (4) |
— |
||
|
— |
250 V (5) |
— |
||
|
250 V |
250 V |
— |
||
|
— |
250 V |
500 V |
||
|
250 V |
250 V |
500 V |
||
|
50 V (4) |
50 V (4) |
— |
||
2. Abweichend von Nummer 1 sind unter Beachtung der erforderlichen Schutzmaßnahmen höhere Spannungen zulässig für
|
a) |
Kraftanlagen, deren Leistungen dies erfordern; |
|
b) |
bordeigene Sonderanlagen wie Funkanlagen und Zündeinrichtungen. |
Artikel 9.07
Verteilungssysteme
1. Für Gleichstrom und 1-Phasen-Wechselstrom sind folgende Verteilungssysteme zulässig:
|
a) |
2-Leiter, von denen der eine geerdet ist (L1/N/PE); |
|
b) |
1-Leiter und Schiffskörperrückleitung, nur für örtlich begrenzte Anlagen (wie Startanlagen eines Verbrennungsmotors, katodischer Korrosionsschutz) (L1/PEN); |
|
c) |
2-Leiter isoliert vom Schiffskörper (L1/L2/PE). |
2. Für Drehstrom (3-Phasen-Wechselstrom) sind folgende Verteilungssysteme zulässig:
|
a) |
4-Leiter mit geerdetem Sternpunkt ohne Schiffskörperrückleitung (L1/L2/L3/N/PE) = (TN-S-Netz) oder (TT-Netz); |
|
b) |
3-Leiter isoliert vom Schiffskörper (L1/L2/L3/PE) = (IT-Netz); |
|
c) |
3-Leitersysteme mit geerdetem Sternpunkt und Schiffskörperrückleitung, jedoch nicht für Endstromkreise (L1/L2/L3/PEN). |
3. Die Untersuchungskommission kann die Verwendung anderer Systeme zulassen.
Artikel 9.08
Anschluss an Land oder andere externe Netze
1. Zuleitungen von Landnetzen und anderen externen Netzen zu Bordnetz-Anlagen müssen an Bord über fest installierte Klemmen oder fest installierte Steckvorrichtungen angeschlossen werden können. Kabelanschlüsse dürfen nicht auf Zug beansprucht werden können.
2. Der Schiffskörper muss bei einer Anschlussspannung von über 50 V wirksam geerdet werden können. Erdungsanschlüsse müssen besonders gekennzeichnet sein.
3. Durch Schalteinrichtungen der Anschlüsse muss sichergestellt sein, dass ein Parallelbetrieb der Bordnetzgeneratoren mit dem Landnetz oder einem anderen externen Netz vermieden wird. Ein kurzzeitiger Parallelbetrieb zur Umschaltung ohne Spannungsunterbrechung der Systeme ist zulässig.
4. Der Anschluss muss gegen Kurzschluss und Überlast geschützt sein.
5. Auf der Hauptschalttafel muss angezeigt werden, ob der Anschluss unter Spannung steht.
6. Anzeigeeinrichtungen müssen installiert sein, um bei Gleichstrom die Polarität und bei Drehstrom die Phasenfolge des Anschlusses mit dem des Schiffsnetzes vergleichen zu können.
7. Eine Hinweistafel beim Anschluss muss angeben:
|
a) |
die zu treffenden Maßnahmen für die Herstellung des Anschlusses; |
|
b) |
Stromart und Nennspannung, bei Wechselstrom zusätzlich die Frequenz. |
Artikel 9.09
Stromabgabe an andere Fahrzeuge
1. Wird Strom an andere Fahrzeuge abgegeben, muss eine getrennte Anschlussvorrichtung vorhanden sein. Bei Verwendung von Steckvorrichtungen für die Stromabgabe an andere Fahrzeuge für Nennströme über 16 A sind Einrichtungen (wie Schalter oder Verriegelungen) vorzusehen, die die Herstellung oder Trennung der Verbindung nur in stromlosem Zustand ermöglichen.
2. Kabelanschlüsse dürfen nicht auf Zug beansprucht werden können.
3. Artikel 9.08 Nummern 3 bis 7 ist sinngemäß anzuwenden.
Artikel 9.10
Generatoren und Motoren
1. Generatoren, Motoren und ihre Klemmenkästen müssen für Besichtigungen, Messungen und Reparaturen zugänglich sein. Die Schutzart muss dem Aufstellungsort entsprechen (Artikel 9.03).
2. Generatoren, die von der Hauptmaschine, der Propellerwelle oder einem zu anderen Zwecken dienenden Hilfsaggregat angetrieben werden, müssen dem betriebsmäßig auftretenden Drehzahlbereich entsprechend bemessen sein.
Artikel 9.11
Akkumulatoren
1. Akkumulatoren müssen zugänglich und so aufgestellt sein, dass sie sich bei Bewegungen des Schiffes nicht verschieben können. Sie dürfen nicht an Plätzen aufgestellt sein, an denen sie übermäßiger Hitze, extremer Kälte, Spritzwasser oder Dämpfen ausgesetzt sind.
Sie dürfen nicht in Steuerhäusern, Wohnungen und Laderäumen untergebracht sein. Dies gilt nicht für Akkumulatoren in tragbaren Geräten sowie für Akkumulatoren mit einer Ladeleistung von weniger als 0,2 kW.
2. Akkumulatoren mit einer Ladeleistung von mehr als 2,0 kW — errechnet aus Maximalladestrom und Nennspannung der Akkumulatoren, unter Berücksichtigung der Ladekennlinien der Ladeeinrichtungen — müssen in einem besonderen Raum untergebracht sein. Bei Aufstellung an Deck genügt die Unterbringung in einem Schrank.
Akkumulatoren mit einer Ladeleistung bis zu 2,0 kW dürfen auch unter Deck in einem Schrank oder Kasten aufgestellt sein. Sie dürfen auch offen in einem Maschinenraum oder an anderen gut belüfteten Stellen stehen; in diesen Fällen müssen sie gegen herabfallende Gegenstände und Tropfwasser geschützt sein.
3. Innenflächen aller für Akkumulatoren vorgesehenen Räume, Schränke oder Kästen sowie Regale und andere Bauelemente müssen gegen die schädlichen Auswirkungen von Elektrolyt geschützt sein.
4. Geschlossene Räume, Schränke oder Kästen, in denen Akkumulatoren aufgestellt sind, müssen wirksam belüftet werden können. Künstliche Belüftung ist vorzusehen bei Ladeleistungen von mehr als 2 kW für Nickel-Cadmium-Akkumulatoren und von mehr als 3 kW für Bleiakkumulatoren.
Die Zuluft ist unten so zu- und die Abluft oben so abzuführen, dass ein einwandfreier Abzug der Gase gewährleistet ist.
Belüftungskanäle dürfen keine Vorrichtungen wie Absperrschieber enthalten, die den freien Durchgang der Luft behindern.
5. Die erforderliche Luftmenge Q ist nach folgender Formel zu berechnen:
|
|
Q = 0,11 · I · n [m3/h] |
In dieser Formel bezeichnet
|
I |
= |
|
|
n |
= |
die Anzahl der Zellen. |
des maximalen Stromes der Ladeeinrichtung in A;Bei Akkumulatoren in Pufferschaltung mit dem Bordnetz können bei entsprechender Ladekennlinie der Ladeeinrichtungen andere Berechnungsmethoden für die erforderliche Luftmenge von der Untersuchungskommission zugelassen werden, sofern sie auf Bestimmungen der anerkannten Klassifikationsgesellschaften oder einschlägigen Normen beruhen.
6. Bei natürlicher Lüftung muss der Querschnitt der Luftkanäle so bemessen sein, dass bei einer Luftgeschwindigkeit von 0,5 m/s die erforderliche Luftmenge erreicht wird. Der Querschnitt muss jedoch wenigstens 80 cm2 für Bleiakkumulatoren und 120 cm2 für Nickel-Cadmium-Akkumulatoren betragen.
7. Bei künstlicher Lüftung muss ein Lüfter, vorzugsweise ein Absauglüfter, vorhanden sein, dessen Motor nicht im Gas- oder Luftstrom angeordnet sein darf.
Dieser Lüfter muss so ausgeführt sein, dass Funkenbildung bei Berührung eines Flügels mit dem Lüftergehäuse sowie elektrostatische Aufladung ausgeschlossen sind.
8. An den Türen oder Deckeln von Akkumulatorenräumen, -schränken oder -kästen muss ein Symbol für „Feuer, offenes Licht und Rauchen verboten“ gemäß Bild 2 der Anlage I mit einem Durchmesser von mindestens 10 cm angebracht sein.
Artikel 9.12
Schaltanlagen
1. Schalttafeln
|
a) |
Geräte, Schalter, Sicherungen und Instrumente in Schalttafeln müssen übersichtlich angeordnet und für Wartungs- und Instandsetzungsarbeiten zugänglich sein. Klemmleisten für Spannungen bis 50 V und solche für Spannungen über 50 V müssen voneinander getrennt angeordnet und entsprechend gekennzeichnet sein. |
|
b) |
Auf den Schalttafeln müssen Bezeichnungsschilder für alle Schalter und Geräte mit Angabe des Stromkreises angebracht sein. Sicherungen müssen mit Nennstromstärke und Stromkreis gekennzeichnet sein. |
|
c) |
Befinden sich hinter den Türen Geräte mit einer Betriebsspannung über 50 V, müssen spannungsführende Teile dieser Geräte gegen unbeabsichtigte Berührung bei offenen Türen geschützt sein. |
|
d) |
Werkstoffe für Schalttafeln müssen mechanisch fest, dauerhaft, schwer entflammbar, selbst verlöschend und dürfen nicht hygroskopisch sein. |
|
e) |
Sind in Schalttafeln NH-Sicherungseinsätze eingebaut, sind in der Nähe der Schalttafeln geeignete Hilfsmittel und Körperschutzausrüstungen zum Ziehen und Setzen dieser Einsätze vorzuhalten. |
2. Schalter, Schutzeinrichtungen
|
a) |
Generator- und Verbraucherstromkreise müssen in jedem nicht geerdeten Leiter gegen Kurzschluss und Überstrom geschützt sein. Hierfür können Schalteinrichtungen mit Kurzschluss- und Überstromauslösung oder Schmelzsicherungen verwendet werden. Stromkreise für den elektrischen Antrieb von Steuereinrichtungen (Ruderanlagen) sowie deren Steuerstromkreise dürfen nur gegen Kurzschluss geschützt sein. Sind thermische Auslöser in Leistungsschaltern vorhanden, müssen diese unwirksam gemacht oder mindestens auf den zweifachen Nennstrom eingestellt sein. |
|
b) |
Verbraucherabgänge von der Hauptschalttafel müssen bei Stromstärken über 16 A mit Lastschaltern oder Leistungsschaltern versehen sein. |
|
c) |
Verbraucher, die für den Schiffsantrieb, die Steuereinrichtungen (Ruderanlagen), die Ruderlagenanzeiger, die Navigation und die Sicherheitssysteme notwendig sind, sowie Verbraucher mit einem Nennstrom über 16 A müssen über einen separaten Stromkreis eingespeist werden. |
|
d) |
Stromkreise für Verbraucher, die für den Schiffsantrieb und das Manövrieren erforderlich sind, müssen direkt von der Hauptschalttafel eingespeist werden. |
|
e) |
Schaltgeräte müssen entsprechend ihres Nennstromes, ihrer thermischen und dynamischen Festigkeit sowie ihres Schaltvermögens ausgewählt sein. Schalter müssen alle unter Spannung stehenden Leiter gleichzeitig schalten. Die Schaltstellung muss erkennbar sein. |
|
f) |
Sicherungseinsätze müssen einen geschlossenen Schmelzraum besitzen und aus einem keramischen oder gleichwertigen Werkstoff bestehen. Sie müssen so ausgewechselt werden können, dass für den Bedienenden keine Gefahr einer Berührung besteht. |
3. Mess- und Überwachungseinrichtungen
|
a) |
Für Generator-, Akkumulatoren- und Verteilerstromkreise müssen die für einen sicheren Betrieb der Anlage erforderlichen, Mess- und Überwachungseinrichtungen vorhanden sein. |
|
b) |
Bei ungeerdeten Netzen mit einer Spannung über 50 V muss eine geeignete Erdschluss-Überwachungseinrichtung mit optischer und akustischer Warnung vorhanden sein. Für Sekundäranlagen, wie Steuerstromkreise, kann auf eine Erdschluss-Überwachungseinrichtung verzichtet werden. |
4. Aufstellung von Schalttafeln
|
a) |
Schalttafeln müssen in gut zugänglichen und ausreichend belüfteten Räumen so aufgestellt sein, dass sie gegen Wasser- und mechanische Schäden geschützt sind. Rohrleitungen und Luftkanäle müssen so angeordnet sein, dass bei Leckagen die Schaltanlagen nicht gefährdet sind. Lässt sich ihre Verlegung in der Nähe von Schalttafeln nicht vermeiden, dürfen die Rohre in diesem Bereich keine lösbaren Verbindungen haben. |
|
b) |
Schränke und Nischen, in denen offene Schaltgeräte untergebracht sind, müssen aus schwer entflammbarem Werkstoff bestehen oder durch eine Auskleidung mit Metall oder einem anderen nicht brennbaren Werkstoff geschützt sein. |
|
c) |
Hauptschalttafeln müssen bei Spannungen über 50 V als Standortisolierung mit isolierenden Grätingen oder Matten versehen sein. |
Artikel 9.13
Notabschaltvorrichtungen
Für Ölfeuerungsanlagen, Brennstoffpumpen, Brennstoffseparatoren und Maschinenraumlüfter müssen außerhalb der Aufstellungsräume an zentraler Stelle Notabschalteinrichtungen vorhanden sein.
Artikel 9.14
Installationsmaterial
1. Kabeleinführungsstutzen von Geräten müssen den anzuschließenden Kabeln entsprechend bemessen und auf die verwendeten Kabeltypen abgestimmt sein.
2. Steckdosen verschiedener Verteilungssysteme mit voneinander abweichenden Spannungen oder Frequenzen müssen unverwechselbar sein.
3. Schalter müssen alle nicht geerdeten Leiter eines Stromkreises gleichzeitig schalten. In nicht geerdeten Netzen sind in Beleuchtungsstromkreisen von Wohnbereichen, außer in Wasch- und Baderäumen sowie übrigen Nasszellen, einpolige Schalter zulässig.
4. Bei Stromstärken über 16 A müssen die Steckdosen mit einem Schalter so verriegelt sein, dass weder Einstecken noch Ziehen des Steckers unter Strom möglich ist.
Artikel 9.15
Kabel
1. Kabel müssen schwer entflammbar, selbst verlöschend und widerstandsfähig gegen Wasser und Öl sein.
In den Wohnungen kann die Verwendung von anderen Kabeltypen unter der Bedingung zugelassen werden, dass sie wirksam geschützt, schwer entflammbar und selbst verlöschend sind.
Zur Feststellung der Schwerentflammbarkeit von elektrischen Kabeln sind
|
a) |
die IEC-Publikationen 60332-1: 1993, 60332-3: 2000 und |
|
b) |
gleichwertige Vorschriften eines Mitgliedstaates anerkannt. |
2. Für Kraft- und Beleuchtungsanlagen müssen Kabel mit einem Mindestleiterquerschnitt je Ader von 1,5 mm2 verwendet sein.
3. Metallarmierungen, -abschirmungen und -mäntel von Kabeln dürfen betriebsmäßig nicht als Leiter oder Schutzleiter verwendet sein.
4. Metallabschirmungen und -mäntel von Kabeln in Kraft- und Beleuchtungsanlagen müssen mindestens an einem Ende geerdet sein.
5. Die Bemessung des Leiterquerschnitts muss der maximal zulässigen Leiterendtemperatur (Strombelastbarkeit) sowie dem zulässigen Spannungsfall entsprechen. Dieser darf zwischen der Hauptschalttafel und dem jeweils ungünstigsten Punkt der Anlage nicht mehr als 5 % für Beleuchtung und 7 % für Kraft und Heizung, bezogen auf die Nennspannung, betragen.
6. Kabel müssen gegen die Gefahr einer mechanischen Beschädigung geschützt sein.
7. Durch die Befestigung der Kabel muss sichergestellt sein, dass eventuell auftretende Zugbelastungen in den zulässigen Grenzen bleiben.
8. Werden Kabel durch Schotte oder Decks geführt, dürfen mechanische Festigkeit, Dichtigkeit und Feuerfestigkeit dieser Schotte und Decks nicht durch die Kabeldurchführungen beeinträchtigt werden.
9. Endverschlüsse und Verbindungen aller Leiter müssen so beschaffen sein, dass die ursprünglichen elektrischen, mechanischen, feuerhemmenden und erforderlichenfalls feuerbeständigen Eigenschaften des Kabels erhalten bleiben.
10. Kabel zu beweglichen Steuerhäusern müssen ausreichend flexibel sein und eine Isolierung besitzen, die eine genügende Flexibilität bis – 20 °C aufweist und insbesondere gegen Dämpfe, UV-Strahlen und Ozon beständig ist.
Artikel 9.16
Beleuchtungsanlagen
1. Leuchten müssen so angebracht sein, dass brennbare Gegenstände oder Bauteile nicht durch die von den Leuchten erzeugte Wärme entzündet werden können.
2. Leuchten auf dem offenen Deck müssen so angeordnet sein, dass die Erkennbarkeit der Signallichter nicht beeinträchtigt wird.
3. Sind zwei oder mehr Leuchten in einem Maschinen- oder Kesselraum vorhanden, müssen sie auf wenigstens zwei Stromkreise verteilt sein. Dies gilt auch für Räume mit Kühlmaschinen, Hydraulikmaschinen oder Elektromotoren.
Artikel 9.17
Signalleuchten
1. Schalttafeln für Signalleuchten müssen im Steuerhaus angebracht sein. Sie müssen durch ein separates Kabel von der Hauptschalttafel gespeist werden oder durch zwei voneinander unabhängige Unterverteilungen versorgt werden können.
2. Signalleuchten müssen einzeln von der Schalttafel für Signalleuchten gespeist, geschützt und geschaltet werden können.
3. Ein Ausfall der Einrichtungen nach Artikel 7.05 Nummer 2 darf den Betrieb der von ihr überwachten Leuchten nicht beeinträchtigen.
4. Mehrere örtlich und funktionell zusammengehörende Leuchten dürfen gemeinsam gespeist, geschaltet und überwacht werden. Die Überwachungseinrichtung muss bereits den Ausfall einer Leuchte melden. In Doppelstock- Signalleuchten (zwei in einem Gehäuse übereinander gebaute Signalleuchten) dürfen beide Lichtquellen nicht gleichzeitig betrieben werden können.
Artikel 9.18
(Ohne Inhalt)
Artikel 9.19
Alarm- und Sicherheitssysteme für maschinentechnische Einrichtungen
Alarm- und Sicherheitssysteme zur Überwachung und zum Schutz maschinentechnischer Einrichtungen müssen die nachfolgenden Anforderungen erfüllen:
|
a) |
Alarmsysteme Alarmsysteme sind so aufzubauen, dass Fehler im Alarmsystem nicht zum Ausfall des zu überwachenden Gerätes oder der Anlage führen können. Binäre Geber sind im Ruhestromprinzip oder als überwachtes Arbeitsstromprinzip auszuführen. Optische Alarme sollen bis zur Beseitigung der Störung sichtbar bleiben; ein quittierter Alarm soll von einem nichtquittierten unterschieden werden können. Jeder Alarm ist auch akustisch zu melden. Akustische Alarme müssen gelöscht werden können. Durch das Löschen eines akustischen Alarmes darf das Auslösen eines durch neue Ursachen hervorgerufenen Alarmes nicht verhindert werden. Für Alarmanlagen mit weniger als 5 Messstellen sind Abweichungen hiervon möglich. |
|
b) |
Sicherheitssysteme Sicherheitssysteme sind so auszuführen, dass sie vor Erreichung kritischer Betriebszustände die gefährdete Anlage abschalten, reduzieren oder an einer ständig besetzten Stelle dazu auffordern. Binäre Geber sind im Arbeitsstromprinzip auszuführen. Sind Sicherheitssysteme nicht selbstüberwachend ausgeführt, muss ihre Funktion überprüfbar sein. Sicherheitssysteme sind von anderen Systemen unabhängig auszuführen. |
Artikel 9.20
Elektronische Anlagen
1. Allgemeines
Die Prüfanforderungen nach Nummer 2 gelten nur für elektronische Geräte, die für Steuereinrichtungen und Maschinenanlagen für den Antrieb des Fahrzeuges, einschließlich ihrer Peripheriegeräte, erforderlich sind.
2. Prüfanforderungen
|
a) |
Nachfolgende Prüfbeanspruchungen dürfen nicht zu Schäden oder Fehlfunktionen elektronischer Geräte führen. Die Prüfungen nach den diesbezüglichen Internationalen Normen (wie IEC-Publikation 60092-504: 2001) sind bis auf die Kälteprüfung bei eingeschaltetem Gerät durchzuführen, wobei die Funktion zu überprüfen ist. |
|
b) |
Spannungs- und Frequenzabweichungen
|
|||||||||||||||||
|
c) |
Wärmeprüfung Der Prüfling wird innerhalb einer halben Stunde auf 55 °C aufgeheizt und nach Erreichen der Beharrungstemperatur für 16 Stunden auf dieser Temperatur gehalten. Anschließend wird ein Funktionstest vorgenommen. |
|
d) |
Kälteprüfung Der Prüfling wird im abgeschalteten Zustand auf – 25 °C abgekühlt und für 2 Stunden auf dieser Temperatur gehalten. Anschließend wird die Temperatur auf 0 °C erhöht und ein Funktionstest vorgenommen. |
|
e) |
Vibrationsprüfung Vibrationsprüfungen sollen mit der Resonanzfrequenz des Gerätes oder von Bauteilen in allen drei Achsen für die Dauer von jeweils 90 Minuten durchgeführt werden. Wird keine ausgeprägte Resonanz festgestellt, erfolgt die Vibrationsprüfung mit 30 Hz. Die Vibrationsprüfung erfolgt mit sinusförmiger Schwingung innerhalb folgender Grenzen: Allgemein: f = 2,0 bis 13,2 Hz; a = ± 1 mm (Amplitude a = f = 13,2 Hz bis 100 Hz: Beschleunigung ± 0,7 g. Betriebsmittel, die an Dieselmotoren oder an Rudermaschinen eingebaut werden sollen, sind wie folgt zu prüfen: f = 2,0 bis 25 Hz; a = ± 1,6 mm (Amplitude a = f = 25 Hz bis 100 Hz; Beschleunigung ± 4 g. Sensoren für den Einbau in Abgasleitungen von Dieselmotoren können deutlich höheren Beanspruchungen unterliegen. Dies ist bei den Prüfungen zu berücksichtigen. |
Schwingbreite)
Schwingbreite)|
f) |
Prüfungen elektromagnetischer Verträglichkeit sind auf der Grundlage der internationalen Normen IEC-Publikationen 61000-4-2: 1995, 61000-4-3: 2002, 61000-4-4: 1995 mit dem Prüfschärfegrad 3 vorzunehmen. |
|
g) |
Der Nachweis, dass die elektronischen Geräte diesen Prüfanforderungen genügen, ist vom Hersteller zu erbringen. Als Nachweis gilt auch die Bescheinigung einer anerkannten Klassifikationsgesellschaft. |
Artikel 9.21
Elektromagnetische Verträglichkeit
Elektrische und elektronische Anlagen dürfen nicht durch elektromagnetische Störungen in ihrer Funktion beeinträchtigt werden. Allgemeine Maßnahmen sollten sich gleichrangig erstrecken auf
|
a) |
die Entkoppelung der Übertragungswege zwischen Störquelle und Störsenke; |
|
b) |
die Reduzierung der Störursachen an den Störquellen; |
|
c) |
die Verringerung der Störempfindlichkeit an den Störsenken. |
KAPITEL 10
AUSRÜSTUNG
Artikel 10.01
Ankerausrüstung
1. Schiffe, die zur Güterbeförderung bestimmt sind, ausgenommen Trägerschiffsleichter mit L von nicht mehr als 40 m, müssen mit Bugankern ausgerüstet sein, deren Gesamtmasse P nach folgender Formel zu berechnen ist:
|
|
P = k · B · T [kg] |
In dieser Formel bezeichnet
|
k |
den Koeffizienten, der das Verhältnis von L und B sowie die Art des Fahrzeuges berücksichtigt:
Für Schubleichter ist jedoch k = c zu setzen; |
|
c |
die Erfahrungszahl nach folgender Tabelle:
|
Die Untersuchungskommission kann zulassen, dass auf Schiffen mit einer Tragfähigkeit von nicht mehr als 400 t, die wegen ihrer Bauart und Zweckbestimmung nur auf kurzen bestimmten Strecken eingesetzt werden, für Buganker nur 2/3 der Gesamtmasse P erforderlich sind.
2. Fahrgastschiffe und Schiffe, die nicht zur Güterbeförderung bestimmt sind, ausgenommen Schubboote, müssen mit Bugankern ausgerüstet sein, deren Gesamtmasse P nach folgender Formel zu berechnen ist:
|
|
P = k · B · T [kg] |
In dieser Formel bezeichnet
|
k |
den Koeffizienten nach Nummer 1, wobei jedoch bei der Bestimmung der Erfahrungszahl c die im Gemeinschaftszeugnis vermerkte Wasserverdrängung in m3 an Stelle der Tragfähigkeit zu verwenden ist; |
3. Schiffe nach Nummer 1 mit L von nicht mehr als 86 m müssen mit Heckankern ausgerüstet sein, deren Gesamtmasse 25 % der Masse P beträgt.
Schiffe mit L von mehr als 86 m müssen mit Heckankern ausgerüstet sein, deren Gesamtmasse 50 % der Masse P nach Nummer 1 oder 2 beträgt.
Von der Ausrüstung mit Heckankern sind befreit:
|
a) |
Schiffe, für die sich eine Gesamtmasse der Heckanker von weniger als 150 kg ergeben würde; für Schiffe nach Nummer 1 letzter Satz ist dabei die reduzierte Bugankermasse zugrunde zu legen; |
|
b) |
Schubleichter. |
4. Schiffe, die zum Fortbewegen von starren Verbänden mit L von nicht mehr als 86 m bestimmt sind, müssen mit Heckankern ausgerüstet sein, deren Gesamtmasse 25 % der größten Masse P beträgt, die für die im Gemeinschaftszeugnis zugelassenen Zusammenstellungen (als nautische Einheit betrachtet) nach Nummer 1 errechnet wird.
Schiffe, die zum Fortbewegen von starren Verbänden mit L von mehr als 86 m in der Talfahrt bestimmt sind, müssen mit Heckankern ausgerüstet sein, deren Gesamtmasse 50 % der größten Masse P beträgt, die für die im Gemeinschaftszeugnis zugelassenen Zusammenstellungen (als nautische Einheit betrachtet) nach Nummer 1 errechnet wird.
5. Nach den Nummern 1 bis 4 ermittelte Ankermassen dürfen bei gewissen Spezialankern vermindert werden.
6. Die für Buganker vorgeschriebene Gesamtmasse P kann auf einen oder zwei Anker verteilt werden. Sie darf um 15 % vermindert werden, wenn das Schiff mit nur einem Buganker ausgerüstet ist und die Ankerklüse in der Mittellängsebene angeordnet ist.
Die für Heckanker vorgeschriebene Gesamtmasse darf bei Schubbooten und Schiffen mit L von mehr als 86 m auf einen oder zwei Anker verteilt werden.
Die Masse des leichteren Ankers darf nicht weniger als 45 % dieser Gesamtmasse betragen.
7. Anker aus Gusseisen sind nicht zulässig.
8. Anker müssen mit ihrer Masse in erhabener Schrift dauerhaft gekennzeichnet sein.
9. Für Anker mit einer Masse von mehr als 50 kg müssen Ankerwinden vorhanden sein.
10. Bugankerketten müssen jeweils folgende Mindestlänge haben:
|
a) |
40 m für Schiffe mit L von nicht mehr als 30 m; |
|
b) |
10 m mehr als L, wenn L zwischen 30 und 50 m liegt; |
|
c) |
60 m für Schiffe mit L von mehr als 50 m. |
Ketten der Heckanker müssen mindestens je 40 m lang sein. Jedoch müssen Schiffe, die Bug zu Tal anhalten können müssen, Heckankerketten von jeweils mindestens 60 m Länge haben.
11. Die Mindestbruchkraft R einer Ankerkette ist nach folgenden Formeln zu berechnen:
|
a) |
bei Ankern mit einer Masse bis 500 kg: R = 0,35 · P' [kN]; |
|
b) |
bei Ankern mit einer Masse über 500 bis 2 000 kg:
|
;|
c) |
bei Ankern mit einer Masse über 2 000 kg: R = 0,25 · P' [kN] |
In diesen Formeln bezeichnet
|
P' |
die theoretische, nach den Nummern 1 bis 4 und Nummer 6 ermittelte Masse des einzelnen Ankers. |
Die Bruchkraft der Ankerketten ist den in einem Mitgliedstaat geltenden Normen zu entnehmen.
Werden schwerere Anker gewählt als sich aus den Nummern 1 bis 6 ergibt, ist die Mindestbruchkraft der Ankerkette nach der vorhandenen größeren Masse zu ermitteln.
12. Sind solche schwereren Anker und die dazugehörigen stärkeren Ankerketten an Bord, sind die Sollmassen und Mindestbruchkräfte nach den Nummern 1 bis 6 und Nummer 11 in das Gemeinschaftszeugnis einzutragen.
13. Verbindungsteile (Wirbel) zwischen Anker und Kette müssen einer Zugkraft standhalten, die 20 % höher als die Bruchkraft der entsprechenden Kette ist.
14. Drahtseile an Stelle der Ankerketten sind zulässig. Drahtseile müssen die gleiche Bruchfestigkeit wie die vorgeschriebenen Ankerketten haben, jedoch muss ihre Länge 20 % größer sein.
Artikel 10.02
Sonstige Ausrüstung
1. Folgende Ausrüstungsgegenstände nach den schifffahrtspolizeilichen Vorschriften der Mitgliedstaaten müssen mindestens vorhanden sein:
|
a) |
Sprechfunkanlage; |
|
b) |
Geräte und Vorrichtungen, die zum Geben der vorgeschriebenen Sicht- und Schallzeichen sowie zur Bezeichnung der Schiffe erforderlich sind; |
|
c) |
vom Bordnetz unabhängige Ersatzlichter für die vorgeschriebenen Lichter für das Stillliegen; |
|
d) |
ein gekennzeichneter feuerbeständiger Behälter mit Deckel zur Aufnahme ölhaltiger Putzlappen; |
|
e) |
je ein gekennzeichneter feuerbeständiger Behälter mit Deckel zum Sammeln der übrigen festen Sonderabfälle und ein gekennzeichneter feuerbeständiger Behälter mit Deckel zum Sammeln der übrigen flüssigen Sonderabfälle gemäß den entsprechenden schifffahrtspolizeilichen Bestimmungen; |
|
f) |
ein gekennzeichneter feuerbeständiger Behälter mit Deckel für Slops. |
2. Darüber hinaus müssen mindestens vorhanden sein:
|
a) |
Drahtseile zum Festmachen Schiffe müssen mit drei Drahtseilen zum Festmachen ausgerüstet sein. Ihre Mindestlänge muss betragen:
Bei Schiffen mit L von weniger als 20 m kann auf das kürzeste Seil verzichtet werden. Diese Drahtseile müssen für eine Mindestbruchkraft Rs ausgelegt sein, die nach folgender Formel zu berechnen ist: für L · B · T bis 1 000 m3: für L · B · T über 1 000 m3: Für die vorgeschriebenen Drahtseile muss sich eine Bescheinigung gemäß Europäischer Norm EN 10 204: 1991, Zeugnisform 3.1, an Bord befinden. Diese Drahtseile dürfen durch andere Seile gleicher Länge und gleicher Mindestbruchkraft ersetzt werden. Die Mindestbruchkraft für diese Seile muss in einer Bescheinigung nachgewiesen werden. |
;
.|
b) |
Drahtseile zum Schleppen
|
|
c) |
eine Wurfleine; |
|
d) |
ein Landsteg von mindestens 0,40 m Breite und mindestens 4 m Länge, dessen Seiten durch einen hellen Streifen gekennzeichnet sind; dieser Landsteg muss mit einem Geländer versehen sein. Bei kleinen Fahrzeugen kann die Untersuchungskommission kürzere Landstege zulassen; |
|
e) |
ein Bootshaken; |
|
f) |
ein geeigneter Verbandkasten mit einem Inhalt entsprechend einer Norm eines Mitgliedstaates. Der Verbandkasten muss in der Wohnung oder im Steuerhaus aufbewahrt und so untergebracht sein, dass er im Bedarfsfall leicht und sicher erreicht werden kann. Sind Verbandkästen verdeckt aufgestellt, muss die Abdeckung durch ein Symbol für Verbandkasten gemäß Bild 8 der Anlage I mit einer Kantenlänge von mindestens 10 cm gekennzeichnet sein; |
|
g) |
ein Doppelglas, 7 × 50 oder größerer Linsendurchmesser; |
|
h) |
ein Plakat mit Hinweisen zur Rettung und Wiederbelebung Ertrinkender; |
|
i) |
ein vom Steuerstand aus bedienbarer Scheinwerfer. |
3. Auf Schiffen mit einer Bordhöhe von mehr als 1,50 m über der Leerwasserlinie muss eine Außenbordtreppe oder -leiter vorhanden sein.
Artikel 10.03
Tragbare Feuerlöscher
1. An folgenden Stellen muss je ein tragbarer Feuerlöscher entsprechend der Europäischen Norm EN 3: 1996, vorhanden sein:
|
a) |
im Steuerhaus; |
|
b) |
in der Nähe eines jeden Eingangs von Deck zu Wohnräumen; |
|
c) |
in der Nähe jedes Eingangs zu nicht von Wohnräumen aus zugänglichen Betriebsräumen, in denen sich Heiz-, Koch- oder Kühleinrichtungen befinden, die feste oder flüssige Brennstoffe oder Flüssiggas verbrauchen; |
|
d) |
bei jedem Eingang zu Maschinen- und Kesselräumen; |
|
e) |
an geeigneten Stellen im Unterdecksteil von Maschinen- und Kesselräumen, so angeordnet, dass der Weg zu einem Feuerlöschgerät von keinem Punkt des Raumes aus mehr als zehn Meter beträgt. |
2. Für die unter Nummer 1 geforderten tragbaren Feuerlöscher dürfen nur Pulverlöscher mit einer Füllmasse von mindestens 6 kg oder andere tragbare Feuerlöschgeräte gleicher Löschkapazität verwendet werden. Sie müssen für die Brandklassen A, B und C sowie für das Löschen von Bränden in elektrischen Anlagen bis 1 000 V geeignet sein.
3. Zusätzlich dürfen Pulver-, Nass- oder Schaumfeuerlöscher verwendet werden, die wenigstens für die Brandklasse geeignet sind, die in dem Raum, für den sie vorgesehen sind, am ehesten zutrifft.
4. Tragbare Feuerlöscher mit CO2 als Löschmittel dürfen nur zum Löschen von Bränden in Küchen und elektrischen Einrichtungen verwendet werden. Die Füllmasse dieser Feuerlöscher darf höchstens 1 kg je 15 m3 Volumen des Raumes betragen, in dem sie vorgehalten und verwendet werden.
5. Tragbare Feuerlöscher müssen mindestens alle zwei Jahre geprüft werden. Über die Prüfung ist eine vom Prüfer unterzeichnete Bescheinigung auszustellen, aus der das Datum der Prüfung ersichtlich ist.
6. Sind tragbare Feuerlöscher verdeckt aufgestellt, muss die Abdeckung durch ein Symbol für Feuerlöscher gemäß Bild 3 der Anlage I mit einer Kantenlänge von mindestens 10 cm gekennzeichnet sein.
Artikel 10.03a
Fest installierte Feuerlöschanlagen in Wohnungen, Steuerhäusern und Fahrgasträumen
1. Für den Raumschutz dürfen in Wohnungen, Steuerhäusern und Fahrgasträumen nur geeignete selbsttätige Druckwassersprühanlagen als fest installierte Feuerlöschanlagen eingesetzt werden.
2. Die Anlagen dürfen nur von Fachfirmen ein- oder umgebaut sein.
3. Die Anlagen müssen aus Stahl oder gleichwertigen nicht brennbaren Materialien gebaut sein.
4. Die Anlagen müssen über die Fläche des größten zu schützenden Raums mindestens ein Wasservolumen von 5 l/m2 in der Minute versprühen können.
5. Anlagen, die geringere Wassermengen versprühen, müssen über eine Typgenehmigung aufgrund der IMO-Resolution A 800(19) oder eines anderen, nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren anerkannten Standards verfügen. Die Typgenehmigung erfolgt durch eine anerkannte Klassifikationsgesellschaft oder eine akkreditierte Prüfinstitution. Die akkreditierte Prüfinstitution muss der europäischen Norm über die allgemeinen Anforderungen an die Kompetenz von Prüf- und Kalibrierlaboratorien (EN ISO/IEC 17025: 2000) genügen.
6. Die Anlagen sind
|
a) |
vor Inbetriebnahme; |
|
b) |
vor Wiederinbetriebnahme nach Auslösung; |
|
c) |
nach Änderung oder Instandsetzung; |
|
d) |
regelmäßig mindestens alle zwei Jahre durch einen Sachverständigen zu prüfen. |
7. Bei der Prüfung nach Nummer 6 hat der Sachverständige zu prüfen, ob die Anlagen den Anforderungen der vorliegenden Nummer entsprechen.
Die Prüfung hat mindestens zu umfassen:
|
a) |
äußere Inspektion der gesamten Anlage; |
|
b) |
Kontrolle der Funktionsfähigkeit der Sicherheitsanlagen und der Düsen; |
|
c) |
Kontrolle des Druckbehälter-Pumpen-Systems. |
8. Über die Prüfung ist eine vom Prüfer unterzeichnete Bescheinigung auszustellen, aus der das Datum der Prüfung ersichtlich ist.
9. Die Anzahl der vorhandenen Anlagen ist im Gemeinschaftszeugnis zu vermerken.
10. Für den Objektschutz in Wohnungen, Steuerhäusern und Fahrgasträumen sind fest installierte Feuerlöschanlagen nur aufgrund von Empfehlungen des Ausschusses zulässig.
Artikel 10.03b
Fest installierte Feuerlöschanlagen in Maschinen-, Kessel- und Pumpenräumen
1. Löschmittel
Für den Raumschutz in Maschinen-, Kessel- und Pumpenräumen dürfen in fest installierten Feuerlöschanlagen folgende Löschmittel verwendet werden:
|
a) |
CO2 (Kohlenstoffdioxid); |
|
b) |
HFC 227ea (Heptafluorpropan); |
|
c) |
IG-541 (52 % Stickstoff, 40 % Argon, 8 % Kohlenstoffdioxid). |
Andere Löschmittel sind nur nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren zulässig.
2. Lüftung, Luftansaugung
|
a) |
Verbrennungsluft für die im Fahrbetrieb notwendigen Verbrennungskraftmaschinen darf nicht aus durch fest installierte Feuerlöschanlagen zu schützenden Räumen angesaugt werden. Dies gilt nicht, wenn zwei voneinander unabhängige, gasdicht getrennte Hauptmaschinenräume vorhanden sind oder wenn neben dem Hauptmaschinenraum ein separater Maschinenraum mit einem Bugruderantrieb vorhanden ist, durch den bei Brand im Hauptmaschinenraum die Fortbewegung aus eigener Kraft sichergestellt ist. |
|
b) |
Eine vorhandene Zwangsbelüftung des zu schützenden Raumes muss bei Auslösung der Feuerlöschanlage selbsttätig abschalten. |
|
c) |
Es müssen Vorrichtungen vorhanden sein, mit denen alle Öffnungen, die bei dem zu schützenden Raum Luft ein- oder Gas austreten lassen können, schnell geschlossen werden können. Der Verschlusszustand muss eindeutig erkennbar sein. |
|
d) |
Die aus den Überdruckventilen von in den Maschinenräumen installierten Druckluftbehältern ausströmende Luft muss ins Freie geführt werden. |
|
e) |
Beim Einströmen des Löschmittels entstehender Über- oder Unterdruck darf die Umfassungsbauteile des zu schützenden Raums nicht zerstören. Der Druckausgleich muss gefahrlos erfolgen können. |
|
f) |
Geschützte Räume müssen über eine Möglichkeit zum Absaugen des Löschmittels und der Brandgase verfügen. Solche Vorrichtungen müssen von einer Position außerhalb der geschützten Räume aus bedienbar sein, die durch einen Brand in diesen Räumen nicht unzugänglich gemacht werden. Sind fest installierte Absaugeinrichtungen vorhanden, dürfen diese während des Löschvorganges nicht eingeschaltet werden können. |
3. Feuermeldesystem
Der zu schützende Raum ist durch ein zweckmäßiges Feuermeldesystem zu überwachen. Die Meldung muss im Steuerhaus, in den Wohnungen und in dem zu schützenden Raum wahrgenommen werden können.
4. Rohrleitungssystem
|
a) |
Das Löschmittel muss durch ein festverlegtes Rohrleitungssystem zum zu schützenden Raum hingeführt und dort verteilt werden. Innerhalb des zu schützenden Raums müssen die Rohrleitungen und die dazu gehörenden Armaturen aus Stahl hergestellt sein. Behälteranschlussleitungen und Kompensatoren sind davon ausgenommen sofern die verwendeten Werkstoffe im Brandfall über gleichwertige Eigenschaften verfügen. Die Rohrleitungen sind sowohl in- als auswandig gegen Korrosion zu schützen. |
|
b) |
Die Austrittsdüsen müssen so bemessen und angebracht sein, dass das Löschmittel gleichmäßig verteilt wird. |
5. Auslöseeinrichtung
|
a) |
Feuerlöschanlagen mit automatischer Auslösung sind nicht zulässig. |
|
b) |
Die Feuerlöschanlage muss an einer geeigneten Stelle außerhalb des zu schützenden Raumes ausgelöst werden können. |
|
c) |
Auslöseeinrichtungen müssen so installiert sein, dass deren Betätigung auch im Brandfall möglich ist und im Falle einer Beschädigung durch Brand oder Explosion in dem zu schützenden Raum die dafür geforderte Menge Löschmittel zugeführt werden kann. Nichtmechanische Auslöseeinrichtungen müssen von zwei verschiedenen voneinander unabhängigen Energiequellen gespeist werden. Diese Energiequellen müssen sich außerhalb des zu schützenden Raumes befinden. Steuerleitungen im geschützten Raum müssen so ausgeführt sein, dass sie im Brandfall mindestens 30 Minuten funktionsfähig bleiben. Für elektrische Leitungen ist diese Anforderung erfüllt, wenn sie der Norm IEC 60331-21: 1999, entsprechen. Sind Auslöseeinrichtungen verdeckt installiert, muss die Abdeckung durch das Symbol „Feuerlöscheinrichtung“ gemäß Bild 6 der Anlage I mit einer Kantenlänge von mindestens 10 cm und dem folgenden Text in roter Schrift auf weißem Grund gekennzeichnet sein: „Feuerlöscheinrichtung Installation d'extinction Brandblusinstallatie Fire-fighting installation“. |
|
d) |
Ist die Feuerlöschanlage zum Schutz mehrerer Räume vorgesehen, so müssen die Auslöseeinrichtungen für jeden Raum getrennt und deutlich gekennzeichnet sein. |
|
e) |
Bei jeder Auslöseeinrichtung muss eine Bedienungsanweisung in einer Amtssprache eines Mitgliedstaates deutlich sichtbar und in dauerhafter Ausführung angebracht sein. Diese muss insbesondere Angaben über
|
|
f) |
Die Bedienungsanweisung muss darauf hinweisen, dass vor Auslösung der Feuerlöschanlage die im Raum aufgestellten Verbrennungskraftmaschinen mit Luftansaugung aus dem zu schützenden Raum außer Betrieb zu setzen sind. |
6. Warnanlage
|
a) |
Fest eingebaute Feuerlöschanlagen müssen mit einer akustischen und optischen Warnanlage versehen sein. |
|
b) |
Die Warnanlage muss automatisch bei der ersten Betätigung zur Auslösung der Feuerlöschanlage ausgelöst werden. Das Warnsignal muss eine angemessene Zeit vor Abgabe des Löschmittels ertönen und darf nicht ausschaltbar sein. |
|
c) |
Die Warnsignale müssen in den zu schützenden Räumen sowie vor deren Zugängen deutlich sichtbar und auch unter den Betriebsbedingungen mit dem größten Eigenlärm deutlich hörbar sein. Sie müssen sich eindeutig von allen anderen akustischen und optischen Signalzeichen im zu schützenden Raum unterscheiden. |
|
d) |
Die akustischen Warnsignale müssen auch bei geschlossenen Verbindungstüren unter den Betriebsbedingungen mit dem größten Eigenlärm in den benachbarten Räumen deutlich hörbar sein. |
|
e) |
Ist die Warnanlage nicht selbstüberwachend hinsichtlich Kurzschluss, Drahtbruch und Spannungsabfall ausgeführt, muss ihre Funktion überprüfbar sein. |
|
f) |
An jedem Eingang eines Raumes, der mit Löschmittel beschickt werden kann, muss deutlich sichtbar ein Schild mit dem folgenden Text in roter Schrift auf weißem Grund, angebracht sein: „Vorsicht, Feuerlöscheinrichtung! Bei Ertönen des Warnsignals (Beschreibung des Signals) den Raum sofort verlassen! Attention, installation d'extinction d'incendie Quitter immédiatement ce local au signal (description du signal)! Let op, brandblusinstallatie! Bij het in werking treden van het alarmsignaal (omschrijving van het signaal) deze ruimte onmiddellijk verlaten! Warning, fire-fighting installation! Leave the room as soon as the warning signal sounds (description of signal)“ |
7. Druckbehälter, Armaturen und Druckleitungen
|
a) |
Druckbehälter, Armaturen und Druckleitungen müssen den in einem Mitgliedstaat der Gemeinschaft geltenden Vorschriften entsprechen. |
|
b) |
Druckbehälter müssen gemäß den Vorgaben der Hersteller aufgestellt sein. |
|
c) |
Druckbehälter, Armaturen und Druckleitungen dürfen nicht in Wohnungen installiert sein. |
|
d) |
Die Temperatur in den Schränken und Aufstellungsräumen der Druckbehälter darf 50 °C nicht überschreiten. |
|
e) |
Schränke oder Aufstellungsräume an Deck müssen fest verankert sein und über Lüftungsöffnungen verfügen, die so anzuordnen sind, dass im Falle einer Undichtheit der Druckbehälter kein entweichendes Gas in das Schiffsinnere dringen kann. Direkte Verbindungen zu anderen Räumen sind nicht zulässig. |
8. Menge des Löschmittels
Ist die Menge des Löschmittels zum Schutz von mehr als einem Raum bestimmt, braucht die Gesamtmenge des verfügbaren Löschmittels nicht größer zu sein als die Menge, die für den größten zu schützenden Raum erforderlich ist.
9. Installation, Prüfung und Dokumentation
|
a) |
Die Anlage darf nur durch eine Fachfirma für Feuerlöschanlagen installiert oder umgebaut sein. Die Auflagen (Produktdatenblatt, Sicherheitsdatenblatt) des Löschmittelherstellers und des Anlagenherstellers sind zu beachten. |
|
b) |
Die Anlage ist
|
|
c) |
Bei der Prüfung hat der Sachverständige zu prüfen, ob die Anlage den Anforderungen dieses Kapitels entspricht. |
|
d) |
Die Prüfung hat mindestens zu umfassen:
|
|
e) |
Über die Prüfung ist eine vom Prüfer unterzeichnete Bescheinigung auszustellen, aus der das Datum der Prüfung ersichtlich ist. |
|
f) |
Die Anzahl der fest installierten Feuerlöschanlagen ist im Gemeinschaftszeugnis zu vermerken. |
10. CO2-Feuerlöschanlagen
Feuerlöschanlagen, die mit CO2 als Löschmittel betrieben werden, müssen über die Anforderungen nach den Nummern 1 bis 9 hinaus den folgenden Bestimmungen entsprechen:
|
a) |
CO2-Behälter müssen außerhalb des zu schützenden Raums in einem von anderen Räumen gasdicht getrennten Raum oder Schrank untergebracht sein. Die Türen dieser Aufstellungsräume und Schränke müssen nach außen öffnen, abschließbar sein und auf der Außenseite ein Symbol für „Warnung vor allgemeiner Gefahr“ gemäß Bild 4 der Anlage I mit einer Höhe von mindestens 5 cm sowie dem Zusatz „CO2“ in gleicher Farbgebung und Höhe gekennzeichnet sein. |
|
b) |
Unter Deck liegende Aufstellungsräume für CO2-Behälter dürfen nur vom Freien her zugänglich sein. Diese Räume müssen über eine eigene, von anderen Lüftungssystemen an Bord vollständig getrennte, ausreichende künstliche Lüftung mit Absaugschächten verfügen. |
|
c) |
Der Füllungsgrad der Behälter mit CO2 darf 0,75 kg/l nicht überschreiten. Für das spezifische Volumen des entspannten CO2-Gases sind 0,56 m3/kg zu Grunde zu legen. |
|
d) |
Das Volumen an CO2 für den zu schützenden Raum muss mindestens 40 % dessen Bruttoraumvolumens betragen. Dieses Volumen muss innerhalb von 120 Sekunden zugeführt werden können. Die erfolgte Zuführung muss kontrollierbar sein. |
|
e) |
Das Öffnen der Behälterventile und das Betätigen des Flutventils muss durch getrennte Bedienhandlungen erfolgen. |
|
f) |
Die unter Nummer 6 Buchstabe b erwähnte angemessene Zeit beträgt mindestens 20 Sekunden. Die Verzögerung bis zur Abgabe des CO2-Gases muss durch eine zuverlässige Einrichtung sichergestellt sein. |
11. HFC-227ea — Feuerlöschanlagen
Feuerlöschanlagen, die mit HFC-227ea als Löschmittel betrieben werden, müssen über die Anforderungen nach den Nummern 1 bis 9 hinaus den folgenden Bestimmungen entsprechen:
|
a) |
Sind mehrere zu schützende Räume mit unterschiedlichen Bruttoraumvolumina vorhanden, ist jeder Raum mit einer eigenen Feuerlöschanlage zu versehen. |
|
b) |
Jeder Behälter, der HFC-227ea enthält und in dem zu schützenden Raum aufgestellt ist, muss mit einer Überdrucksicherung ausgerüstet sein. Diese hat den Inhalt des Behälters gefahrlos in den zu schützenden Raum abzugeben, wenn der Behälter Brandeinwirkungen ausgesetzt ist und die Feuerlöschanlage nicht ausgelöst wurde. |
|
c) |
Jeder Behälter muss mit einer Einrichtung, die die Kontrolle des Gasdrucks erlaubt, ausgestattet sein. |
|
d) |
Der Füllungsgrad der Behälter darf 1,15 kg/l nicht überschreiten. Für das spezifische Volumen des entspannten HFC-227ea sind 0,1374 m3/kg zu Grunde zu legen. |
|
e) |
Das Volumen an HFC-227ea für den zu schützenden Raum muss mindestens 8 % dessen Bruttoraumvolumens betragen. Dieses Volumen muss innerhalb von 10 Sekunden zugeführt sein. |
|
f) |
Die HFC-227ea — Behälter sind mit einer Drucküberwachung zu versehen, die im Steuerhaus bei einem unzulässigen Verlust von Treibgas ein akustisches und optisches Alarmsignal auslöst. Wenn kein Steuerhaus vorhanden ist, muss dieses Alarmsignal außerhalb des zu schützenden Raumes erfolgen. |
|
g) |
Nach Flutung darf die Konzentration im zu schützenden Raum nicht größer als 10,5 % sein. |
|
h) |
Die Feuerlöschanlage darf keine Teile aus Aluminium enthalten. |
12. IG-541 — Feuerlöschanlagen
Feuerlöschanlagen, die mit IG-541 als Löschmittel betrieben werden, müssen über die Anforderungen nach den Nummern 1 bis 9 hinaus den folgenden Bestimmungen entsprechen:
|
a) |
Sind mehrere zu schützende Räume mit unterschiedlichen Bruttoraumvolumina vorhanden, ist jeder Raum mit einer eigenen Feuerlöschanlage zu versehen. |
|
b) |
Jeder Behälter, der IG-541 enthält und in dem zu schützenden Raum aufgestellt ist, muss mit einer Überdrucksicherung ausgerüstet sein. Diese hat den Inhalt des Behälters gefahrlos in den zu schützenden Raum abzugeben, wenn der Behälter Brandeinwirkungen ausgesetzt ist und die Feuerlöschanlage nicht ausgelöst wurde. |
|
c) |
Jeder Behälter muss mit einer Einrichtung, die die Kontrolle des Inhalts erlaubt, ausgestattet sein. |
|
d) |
Der Fülldruck der Behälter darf bei +15 °C 200 bar nicht überschreiten. |
|
e) |
Das Volumen an IG-541 für den zu schützenden Raum muss mindestens 44 % und darf höchstens 50 % dessen Bruttoraumvolumens betragen. Dieses Volumen muss innerhalb von 120 Sekunden zugeführt sein. |
13. Feuerlöschanlagen für den Objektschutz
Für den Objektschutz in Maschinen-, Kessel- und Pumpenräumen sind fest installierte Feuerlöschanlagen nur aufgrund von Empfehlungen des Ausschusses zulässig.
Artikel 10.04
Beiboote
1. Folgende Fahrzeuge müssen mit einem Beiboot gemäß der Europäischen Norm EN 1914: 1997 ausgerüstet sein:
|
a) |
Motorschiffe und Schleppkähne mit mehr als 150 t Tragfähigkeit; |
|
b) |
Schlepp- und Schubboote mit mehr als 150 m3 Wasserverdrängung; |
|
c) |
schwimmende Geräte und |
|
d) |
Fahrgastschiffe. |
2. Beiboote müssen innerhalb von fünf Minuten gerechnet ab dem Beginn der ersten erforderlichen manuellen Tätigkeit sicher von einer Person zu Wasser gebracht werden können. Werden sie mittels motorisch betriebener Einrichtungen zu Wasser gebracht, müssen diese so beschaffen sein, dass bei Ausfall der Antriebsenergie das schnelle und sichere Zuwasserbringen nicht verhindert wird.
3. Aufblasbare Beiboote müssen entsprechend den Herstellerangaben geprüft sein.
Artikel 10.05
Rettungsringe und Rettungswesten
1. An Bord der Fahrzeuge müssen mindestens drei Rettungsringe entsprechend der Europäischen Norm EN 14 144: 2002 vorhanden sein. Sie müssen sich verwendungsbereit an geeigneten Stellen an Deck befinden und dürfen in ihren Halterungen nicht befestigt sein. Mindestens ein Rettungsring muss sich in unmittelbarer Nähe des Steuerhauses befinden und muss mit einem selbstzündenden, batteriebetriebenen, in Wasser nicht verlöschendem Licht versehen sein.
2. An Bord der Fahrzeuge muss für jede gewöhnlich an Bord befindliche Person eine persönlich zugeordnete automatisch aufblasbare Rettungsweste entsprechend den Europäischen Normen EN 395: 1998 oder EN 396: 1998 griffbereit vorhanden sein.
Für Kinder sind auch Feststoffwesten, die diesen Normen entsprechen, zulässig.
3. Rettungswesten müssen entsprechend den Herstellerangaben geprüft sein.
KAPITEL 11
SICHERHEIT IM ARBEITSBEREICH
Artikel 11.01
Allgemeines
1. Schiffe müssen so gebaut, eingerichtet und ausgerüstet sein, dass Personen darauf sicher arbeiten und die Verkehrswege sicher benutzen können.
2. Für die Arbeit an Bord notwendige und fest installierte Einrichtungen müssen so beschaffen, angeordnet und gesichert sein, dass sie leicht und gefahrlos bedient, benutzt und gewartet werden können. Erforderlichenfalls müssen bewegliche und heiße Teile mit Schutzvorrichtungen versehen sein.
Artikel 11.02
Schutz vor Sturz und Absturz
1. Decks und Gangborde müssen eben und frei von Stolperstellen sein; Wasser darf sich auf ihnen nicht ansammeln können.
2. Decks sowie Gangborde, Maschinenraumböden, Podeste, Treppen und Pollerdeckel in den Gangborden müssen rutschhemmend sein.
3. Pollerdeckel in den Gangborden und Hindernisse in den Verkehrswegen, wie Stufenkanten, müssen im Kontrast zum umliegenden Deck gestrichen sein.
4. Außenkanten der Decks sowie solche Arbeitsbereiche, bei denen die Fallhöhe mehr als 1 m betragen kann, müssen mit Schanzkleidern oder Lukensüllen von jeweils mindestens 0,70 m Höhe oder mit Geländern entsprechend der Europäischen Norm EN 711: 1995 versehen sein, die aus Handlauf, Zwischenzug in Kniehöhe und Fußleiste bestehen. Bei Gangborden muss eine Fußleiste und ein durchlaufender Handlauf am Lukensüll vorhanden sein. Sind Gangbordgeländer vorhanden, die nicht umlegbar sind, kann auf den Handlauf am Lukensüll verzichtet werden.
5. In Arbeitsbereichen, in denen die Fallhöhe mehr als 1 Meter beträgt, kann die Untersuchungskommission geeignete Einrichtungen und Ausrüstungen zum sicheren Arbeiten fordern.
Artikel 11.03
Abmessung der Arbeitsplätze
Arbeitsplätze müssen so groß sein, dass jede dort beschäftigte Person genügend Bewegungsfreiheit hat.
Artikel 11.04
Gangbord
1. Die lichte Breite des Gangbords muss mindestens 0,60 m betragen. An bestimmten für den Schiffsbetrieb notwendigen Einbauten, wie Ventile für Deckwaschleitung, kann dieses Maß bis auf 0,50 m, an Pollern und Klampen bis auf 0,40 m verringert werden.
2. Bis zu einer Höhe von 0,90 m über dem Gangbord kann die lichte Breite des Gangbords bis auf 0,54 m verringert werden, wenn darüber eine lichte Breite, zwischen Bordwandaußenkante und Laderauminnenkante, von mindestens 0,65 m vorhanden ist. Die lichte Breite des Gangbords kann in diesem Fall weiter bis auf 0,50 m verringert werden, wenn an den Außenkanten der Gangborde Geländer entsprechend der Europäischen Norm EN 711: 1995 als Absturzsicherung aufgebaut sind. Bei Schiffen mit L von nicht mehr als 55 m mit Wohnungen nur auf dem Hinterschiff kann auf das Geländer verzichtet werden.
3. Die Anforderungen nach den Nummern 1 und 2 gelten bis zu einer Höhe von 2,00 m über dem Gangbord.
Artikel 11.05
Zugänge der Arbeitsplätze
1. Bei Gängen, Zugängen und Durchgängen, die von Personen oder zur Beförderung von Lasten benutzt werden, muss
|
a) |
vor den Zugangsöffnungen genügend Platz für ungehinderte Bewegung vorhanden sein; |
|
b) |
die lichte Breite der Durchgänge der Zweckbestimmung der Arbeitsplätze entsprechen, mindestens jedoch 0,60 m betragen; bei Schiffen mit B von nicht mehr als 8 m braucht die Breite der Durchgänge nur 0,50 m zu betragen; |
|
c) |
die lichte Höhe der Durchgänge einschließlich der Süllhöhe mindestens 1,90 m betragen. |
2. Türen müssen sich von beiden Seiten gefahrlos öffnen und schließen lassen. Sie müssen gegen unbeabsichtigtes Öffnen oder Schließen gesichert werden können.
3. Ein- und Ausgänge sowie Gänge, die Höhenunterschiede von mehr als 0,50 m aufweisen, müssen mit geeigneten Treppen, Steigleitern oder Wandsprossen versehen sein.
4. Beträgt der Höhenunterschied bei ständig besetzten Arbeitsplätzen mehr als 1,00 m, müssen Treppen vorhanden sein. Dies gilt nicht für Notausgänge.
5. Bei Schiffen mit Laderaum muss mindestens an jedem Ende eines jeden Laderaums je eine fest installierte Steigvorrichtung vorhanden sein.
Abweichend von Satz 1 kann auf die fest installierte Steigvorrichtung verzichtet werden, wenn mindestens zwei tragbare Raumleitern vorhanden sind, die bei einem Steigungswinkel von 60° mindestens 3 Sprossen über den Lukenrand reichen müssen.
Artikel 11.06
Ausgänge und Notausgänge
1. Anzahl, Konstruktion und Abmessungen der Ausgänge einschließlich der Notausgänge müssen dem Zweck und der Größe der Räume entsprechen. Ist einer dieser Ausgänge ein Notausgang, muss er besonders gekennzeichnet sein.
2. Notausgänge oder als Notausgang dienende Fenster oder Oberlichter müssen eine lichte Öffnung von mindestens 0,36 m2 haben, wobei die kürzeste Seite mindestens 0,50 m betragen muss.
Artikel 11.07
Steigvorrichtungen
1. Treppen und Steigleitern müssen sicher befestigt sein. Treppen müssen mindestens 0,60 m breit sein; die lichte Breite zwischen den Handläufen muss mindestens 0,60 m betragen; die Stufentiefe darf nicht kleiner als 0,15 m sein; die Trittflächen der Stufen müssen rutschhemmend sein, Treppen mit mehr als drei Stufen müssen Handläufe haben.
2. Steigleitern und Wandsprossen müssen eine lichte Breite von mindestens 0,30 m haben; der Sprossenabstand darf nicht mehr als 0,30 m betragen; der Abstand der Sprossen von Bauteilen muss mindestens 0,15 m groß sein.
3. Steigleitern und Wandsprossen müssen von oben erkennbar und mit Handgriffen über den Ausgangsöffnungen ausgestattet sein.
4. Anlegeleitern müssen mindestens 0,40 m und am unteren Ende mindestens 0,50 m breit sein; sie müssen gegen Kippen und Rutschen zu sichern sein; Sprossen müssen fest in die Holme eingelassen sein.
Artikel 11.08
Innenräume
1. Arbeitsplätze im Schiffsinneren müssen nach Größe, Einrichtung und Anordnung den auszuführenden Arbeiten angepasst sein und den Anforderungen der Hygiene und Sicherheit genügen. Sie müssen ausreichend und blendfrei beleuchtet und genügend belüftet werden können; erforderlichenfalls müssen sie mit Heizgeräten versehen sein, die eine angemessene Temperatur gewährleisten.
2. Fußböden der Arbeitsplätze im Schiffsinneren müssen fest, dauerhaft ausgeführt, frei von Stolperstellen und rutschhemmend sein. Öffnungen in Decks und Böden müssen in geöffnetem Zustand gegen Sturzgefahr gesichert sein. Fenster und Oberlichter müssen so beschaffen und angeordnet sein, dass sie gefahrlos betätigt und gereinigt werden können.
Artikel 11.09
Schutz gegen Lärm und Vibrationen
1. Arbeitsplätze müssen so gelegen, eingerichtet und gestaltet sein, dass die Beschäftigten keiner Gefährdung durch Vibrationen ausgesetzt sind.
2. Ständig benutzte Arbeitsräume müssen darüber hinaus so gebaut und schallisoliert sein, dass die Sicherheit und Gesundheit der Beschäftigten nicht durch Lärm gefährdet wird.
3. Für Beschäftigte, bei denen voraussichtlich eine tägliche Lärmexposition von mehr als 85 dB(A) besteht, müssen individuelle Gehörschutzmittel vorhanden sein. An Arbeitsplätzen, an denen diese Werte 90 dB(A) übersteigen, muss durch ein Symbol für „Gehörschutz benutzen“ gemäß Bild 7 der Anlage I mit einem Durchmesser von mindestens 10 cm auf die Pflicht zur Benutzung der Gehörschutzmittel hingewiesen werden.
Artikel 11.10
Lukenabdeckungen
1. Lukenabdeckungen müssen leicht erreicht und sicher bewegt werden können. Teile von Lukenabdeckungen mit einer Masse von mehr als 40 kg müssen sich außerdem schieben oder klappen lassen oder zum mechanischen Ausheben eingerichtet sein. Lukenabdeckungen, deren Handhabung mit Hilfe von Hebezeugen erfolgt, müssen mit geeigneten und leicht zugänglichen Vorrichtungen zum Festmachen der Anschlagmittel versehen sein. Auf Lukendeckeln und Scherstöcken, die nicht auswechselbar sind, muss deutlich die Luke, zu der sie gehören, und die richtige Lage auf dieser angegeben sein.
2. Lukenabdeckungen müssen gegen Ausheben durch Wind und Ladeeinrichtungen gesichert werden können. Schiebeluken müssen mit Sperren versehen sein, die ein nicht beabsichtigtes Bewegen in Längsrichtung um mehr als 0,40 m verhindern; sie müssen in der Endstellung feststellbar sein. Zum Befestigen aufgestapelter Lukendeckel müssen geeignete Vorrichtungen vorhanden sein.
3. Bei motorisch betätigten Lukenabdeckungen muss die Energiezufuhr nach Freigeben des Fahrschalters automatisch unterbrochen werden.
4. Lukenabdeckungen müssen die zu erwartenden Belastungen, begehbare Lukenabdeckungen mindestens 75 kg als Punktlast aufnehmen können. Nicht begehbare Lukenabdeckungen müssen gekennzeichnet sein. Lukenabdeckungen, die zur Aufnahme von Deckslast bestimmt sind, müssen mit der zulässigen Belastung in t/m2 gekennzeichnet sein. Sind zum Erreichen der zulässigen Belastung Abstützungen erforderlich, muss an geeigneter Stelle darauf hingewiesen sein; in diesem Fall sind entsprechende Pläne an Bord mitzuführen.
Artikel 11.11
Winden
1. Winden müssen so beschaffen sein, dass ein sicheres Arbeiten möglich ist. Sie müssen Einrichtungen haben, die ein unbeabsichtigtes Zurücklaufen der Last verhindern. Winden, die nicht selbsthemmend sind, müssen mit einer für die Zugkraft bemessenen Bremse ausgerüstet sein.
2. Handbetriebene Winden müssen mit Einrichtungen versehen sein, die ein Rückschlagen der Kurbeln verhindern. Winden, die sowohl Kraft- als auch Handantrieb haben, müssen so beschaffen sein, dass der Kraftantrieb die Handantriebswelle nicht in Bewegung setzen kann.
Artikel 11.12
Krane
1. Krane müssen nach den Regeln der Technik gebaut sein. Die während des Betriebes auftretenden Kräfte müssen sicher in die Schiffsverbände eingeleitet werden; sie dürfen die Stabilität nicht gefährden.
2. An Kranen muss ein Fabrikschild mit folgenden Angaben angebracht sein:
|
a) |
Name mit Anschrift des Herstellers; |
|
b) |
CE-Kennzeichnung mit Angabe des Baujahres; |
|
c) |
Bezeichnung der Serie oder des Typs; |
|
d) |
gegebenenfalls Seriennummer. |
3. An Kranen müssen die höchstzulässigen Belastungen dauerhaft und leicht erkennbar angebracht sein.
Bei Kranen, deren Nutzlast 2 000 kg nicht überschreitet, braucht nur die höchstzulässige Nutzlast bei größter Ausladung dauerhaft und leicht erkennbar angebracht zu sein.
4. Zur Vermeidung von Quetsch- und Schergefahren müssen Schutzvorrichtungen vorhanden sein. Äußere Teile von Kranen müssen zu allen Teilen der Umgebung des Kranes hin einen Sicherheitsabstand nach oben, unten und nach den Seiten von mindestens 0,5 m haben. Der Sicherheitsabstand nach den Seiten hin ist außerhalb des Arbeitsbereiches und der Verkehrswege nicht erforderlich.
5. Kraftbetriebene Krane müssen gegen unbefugtes Benutzen gesichert werden können. Sie dürfen nur an der für den Kran vorgesehenen Steuereinrichtung eingeschaltet werden können. Bedienungselemente müssen selbstrückstellend sein (Schalter ohne Selbsthaltung); ihre Funktionsrichtung muss eindeutig erkennbar sein.
Bei Ausfall der Antriebsenergie darf die Last nicht selbsttätig ablaufen können. Ungewollte Kranbewegungen müssen verhindert werden.
Die Aufwärtsbewegung des Hubwerkes und die Überschreitung der Nutzlast müssen durch geeignete Einrichtungen begrenzt sein. Die Abwärtsbewegung des Hubwerkes muss begrenzt sein, wenn bei den vorgesehenen Einsätzen des Kranes beim Aufsetzen des Lastaufnahmemittels an der Seiltrommel zwei Seilumschlingungen des Tragseiles unterschritten werden. Nach dem Ansprechen der selbsttätig wirkenden Einrichtungen muss die jeweils entgegengesetzte Bewegung noch möglich sein.
Die Bruchkraft von Drahtseilen für laufendes Gut soll mindestens das 5-fache der maximal zulässigen Seilzugkraft betragen. Die Konstruktion des Drahtseiles muss einwandfrei und für die Verwendung bei Kranen geeignet sein.
6. Vor der ersten Inbetriebnahme und vor der Wiederinbetriebnahme nach wesentlichen Änderungen sind ausreichende Festigkeit und hinreichende Stabilität rechnerisch und durch eine Belastungsprüfung an Bord nachzuweisen.
Für Krane, deren Nutzlast 2 000 kg nicht überschreitet, kann der Sachverständige entscheiden, den rechnerischen Nachweis durch eine Erprobung mit dem 1,25-fachen der Nutzlast, die über den vollen Fahrweg abgefahren wird, ganz oder teilweise zu ersetzen.
Die Abnahme nach Satz 1 oder 2 muss durch einen von der Untersuchungskommission anerkannten Sachverständigen durchgeführt werden.
7. Krane sind regelmäßig, mindestens jedoch alle zwölf Monate von einem Sachkundigen untersuchen zu lassen. Hierbei ist der arbeitssichere Zustand des Kranes durch Sicht- und Funktionskontrolle festzustellen.
8. Spätestens alle zehn Jahre nach Abnahme ist der Kran erneut durch einen von der Untersuchungskommission anerkannten Sachverständigen prüfen zu lassen.
9. Krane, deren Nutzlast 2 000 kg überschreitet, die dem Ladungsumschlag dienen oder an Bord von Hebeböcken, Pontons und sonstigen schwimmenden Geräten oder Baustellenfahrzeugen aufgestellt sind, müssen darüber hinaus den Vorschriften eines Mitgliedstaates entsprechen.
10. Für sämtliche Krane müssen sich mindestens folgende Unterlagen an Bord befinden:
|
a) |
Bedienungsanleitung des Kranherstellers mit mindestens folgenden Angaben:
|
|
b) |
Bescheinigung über erfolgte Prüfungen nach den Nummern 6 bis 8 oder Nummer 9. |
Artikel 11.13
Lagerung brennbarer Flüssigkeiten
Zur Lagerung brennbarer Flüssigkeiten mit einem Flammpunkt von weniger als 55 °C muss an Deck ein belüfteter Schrank aus nicht brennbarem Material vorhanden sein. An dessen Außenseite muss ein Symbol für „Feuer, offenes Licht und Rauchen verboten“ gemäß Bild 2 der Anlage I mit einem Durchmesser von mindestens 10 cm angebracht sein.
KAPITEL 12
WOHNUNGEN
Artikel 12.01
Allgemeine Bestimmungen
1. Schiffe müssen für die gewöhnlich an Bord lebenden Personen, wenigstens jedoch für die Mindestbesatzung, mit Wohnungen versehen sein.
2. Wohnungen müssen so gebaut, eingerichtet und ausgerüstet sein, dass sie den Bedürfnissen der Sicherheit, der Gesundheit und des Wohlbefindens der Personen an Bord entsprechen. Sie müssen leicht und sicher zugänglich sowie genügend gegen Kälte und Wärme isoliert sein.
3. Die Untersuchungskommission kann Ausnahmen von den Vorschriften dieses Kapitels zulassen, wenn Sicherheit und Gesundheit der Personen an Bord auf andere Art sichergestellt sind.
4. Die Untersuchungskommission trägt in das Gemeinschaftszeugnis Beschränkungen der Betriebsform oder der Art des Schiffsbetriebs ein, die aufgrund von Ausnahmen nach Nummer 3 erforderlich sind.
Artikel 12.02
Besondere bauliche Anforderungen an die Wohnungen
1. Wohnungen müssen auch bei geschlossenen Türen genügend gelüftet werden können; außerdem müssen Aufenthaltsräume genügend Tageslicht erhalten und sollten nach Möglichkeit Sicht nach außen haben.
2. Wohnungen müssen, wenn ihr Zugang nicht decksgleich liegt und der Höhenunterschied mehr als 0,30 m beträgt, durch Treppen zugänglich sein.
3. Im Vorschiff dürfen die Fußböden nicht tiefer als 1,20 m unter der Ebene der größten Einsenkung liegen.
4. Aufenthalts- und Schlafräume müssen mindestens zwei möglichst weit voneinander entfernt liegende Ausgänge, die als Fluchtwege dienen, haben. Ein Ausgang kann als Notausgang ausgebildet sein. Dies gilt nicht für Räume, deren Ausgang direkt nach Deck oder auf einen Gang, der als Fluchtweg dient, führt, sofern dieser zwei voneinander entfernt liegende Ausgänge nach Back- und Steuerbord hat. Notausgänge, zu denen auch Oberlichter und Fenster gehören können, müssen eine lichte Öffnung von mindestens 0,36 m2, eine kleinste Seitenlänge von mindestens 0,50 m aufweisen sowie eine rasche Räumung im Notfall erlauben. Isolierung und Verkleidung der Fluchtwege müssen aus schwer entflammbaren Werkstoffen hergestellt sein und die Benutzung der Fluchtwege muss durch geeignete Maßnahmen wie Leitern oder Wandsprossen jederzeit sichergestellt sein.
5. Wohnungen müssen gegen die Einwirkung von unzulässigem Lärm und Vibrationen geschützt sein. Die höchstzulässigen Schalldruckpegel betragen
|
a) |
in Aufenthaltsräumen 70 dB(A); |
|
b) |
in Schlafräumen 60 dB(A). Dies gilt nicht für Schiffe, die ausschließlich außerhalb der entsprechend den innerstaatlichen Bestimmungen der Mitgliedstaaten vorgeschriebenen Ruhezeiten der Besatzung eingesetzt sind. Die Einschränkung der Betriebsform ist im Gemeinschaftszeugnis zu vermerken. |
6. In Wohnungen darf die Stehhöhe nicht kleiner als 2,00 m sein.
7. In der Regel müssen die Schiffe mindestens einen vom Schlafraum getrennten Aufenthaltsraum aufweisen.
8. In Aufenthaltsräumen darf die freie Bodenfläche nicht weniger als 2 m2 pro Person, muss jedoch insgesamt mindestens 8 m2 betragen (Möbel außer Tischen und Stühlen abgezogen).
9. Die Volumen der Wohn- und Schlafräume müssen mindestens je 7 m3 betragen.
10. In Wohnräumen beträgt das minimale Luftvolumen pro Person 3,5 m3. In Schlafräumen muss für die erste Person ein Luftvolumen von mindestens 5 m3, für jede weitere Person müssen noch mindestens 3 m3 vorhanden sein (das Volumen des Mobiliars ist abzuziehen). Schlafräume sollten für höchstens zwei Personen bestimmt sein. Betten müssen in einem Abstand von mindestens 0,30 m über dem Fußboden angebracht sein. Sind sie übereinander gestellt, muss über jedem Bett ein freier Raum von mindestens 0,60 m Höhe vorhanden sein.
11. Türen müssen eine Öffnung haben, deren Oberkante mindestens 1,90 m über Deck oder Flur liegt und eine lichte Breite von mindestens 0,60 m aufweist. Die vorgeschriebene Höhe kann durch Anbringung von verschiebbaren oder klappbaren Deckeln oder Klappen erreicht werden. Türen müssen sich von beiden Seiten nach außen öffnen lassen. Türsülle dürfen maximal 0,40 m hoch sein; Bestimmungen anderer Sicherheitsvorschriften müssen jedoch eingehalten sein.
12. Treppen müssen fest angebracht und gefahrlos begehbar sein. Dies gilt als erfüllt, wenn
|
a) |
sie mindestens 0,60 m breit; |
|
b) |
die Stufen mindestens 0,15 m tief; |
|
c) |
die Stufen rutschsicher und |
|
d) |
Treppen mit mehr als drei Stufen mit mindestens einem Handgriff oder Handlauf versehen sind. |
13. Leitungen für gefährliche Gase und gefährliche Flüssigkeiten, insbesondere solche, die unter so hohem Druck stehen, dass ein Leck Personen gefährden könnte, dürfen nicht in den Wohnungen und in den dahin führenden Gängen verlegt sein. Dies gilt nicht für Leitungen für Dampf- und Hydrauliksysteme, die in einem metallischen Schutzrohr untergebracht sind, sowie für Leitungen von Flüssiggasanlagen für Haushaltszwecke.
Artikel 12.03
Sanitäre Einrichtungen
1. Schiffe mit Wohnungen müssen mindestens über folgende sanitäre Einrichtungen verfügen:
|
a) |
eine Toilette je Wohneinheit oder je sechs Besatzungsmitglieder. Diese muss mit frischer Luft belüftet werden können; |
|
b) |
ein Waschbecken mit Ablauf und mit kaltem und warmem Trinkwasseranschluss je Wohneinheit oder je vier Besatzungsmitglieder; |
|
c) |
eine Dusche oder Badewanne mit kaltem und warmem Trinkwasseranschluss je Wohneinheit oder je sechs Besatzungsmitglieder. |
2. Sanitäre Einrichtungen müssen sich in unmittelbarer Nähe der Wohnräume befinden. Toiletten dürfen keine direkte Verbindung zu den Küchen, Speiseräumen oder Wohnküchen haben.
3. Toilettenräume müssen eine Grundfläche von mindestens 1,00 m2 haben, wobei die Breite 0,75 m und die Länge 1,10 m nicht unterschreiten darf. Toilettenräume in Kabinen bis zu zwei Personen können kleiner sein. Befindet sich im Toilettenraum eine Waschgelegenheit und/oder Dusche, muss die Grundfläche um mindestens die Fläche des Waschbeckens und/oder der Duschenwanne (oder gegebenenfalls der Badewanne) vergrößert sein.
Artikel 12.04
Küchen
1. Küchen können mit Aufenthaltsräumen kombiniert sein.
2. Küchen müssen ausgerüstet sein mit
|
a) |
Kochgerät; |
|
b) |
Spülbecken mit Abfluss; |
|
c) |
Installation für die Versorgung mit Trinkwasser; |
|
d) |
Kühlschrank; |
|
e) |
genügend Abstell-, Arbeits- und Vorratsraum. |
3. Essbereiche in Wohnküchen müssen für die Zahl der Besatzungsmitglieder, die sie gewöhnlich gleichzeitig benutzen, ausreichen. Die Sitzplatzbreite darf nicht weniger als 0,60 m betragen.
Artikel 12.05
Trinkwasseranlagen
1. Schiffe, auf denen Wohnungen vorhanden sind, müssen mit einer Trinkwasseranlage ausgerüstet sein. Füllöffnungen der Trinkwasserbehälter und Trinkwasserschläuche sind mit einem Hinweis zu versehen, wonach sie ausschließlich für Trinkwasser bestimmt sind. Füllstutzen für Trinkwasser müssen oberhalb des Decks angeordnet sein.
2. Trinkwasseranlagen müssen
|
a) |
an den Innenseiten aus korrosionsbeständigen und physiologisch ungefährlichen Materialien hergestellt sein; |
|
b) |
frei sein von Leitungsabschnitten, deren regelmäßige Durchströmung nicht gewährleistet ist und |
|
c) |
gegen übermäßige Erwärmung geschützt sein. |
3. Trinkwasserbehälter müssen darüber hinaus
|
a) |
ein Fassungsvermögen von mindestens 150 l je gewöhnlich an Bord lebende Person, wenigstens jedoch je Besatzungsmitglied haben; |
|
b) |
eine geeignete verschließbare Öffnung zur Innenreinigung haben; |
|
c) |
eine Füllstandsanzeige haben; |
|
d) |
Be- und Entlüftungsstutzen haben, die ins Freie führen oder die mit geeigneten Filtern ausgerüstet sind. |
4. Trinkwasserbehälter dürfen keine gemeinsamen Wandungen mit anderen Behältern aufweisen. Trinkwasserleitungen dürfen nicht durch Behälter führen, die andere Flüssigkeiten enthalten. Verbindungen zwischen dem Trinkwassersystem und anderen Rohrleitungen sind nicht zulässig. Rohrleitungen für Gas oder andere Flüssigkeiten als Trinkwasser dürfen nicht durch Trinkwasserbehälter führen.
5. Druckbehälter für Trinkwasser dürfen nur mit nicht verunreinigter Druckluft betrieben werden. Wird sie mit Hilfe von Kompressoren erzeugt, müssen unmittelbar vor dem Druckbehälter für Trinkwasser geeignete Luftfilter und Entöler angeordnet sein, es sei denn, das Trinkwasser ist von der Druckluft durch eine Membrane getrennt.
Artikel 12.06
Heizung und Lüftung
1. Wohnungen müssen ihrem Zweck entsprechend beheizt werden können. Die Heizungen müssen für die vorkommenden Wetterbedingungen ausgelegt sein.
2. Wohn- und Schlafräume müssen auch bei geschlossenen Türen ausreichend belüftet werden können. Die Be- und Entlüftung muss unter allen klimatischen Bedingungen eine ausreichende Luftzirkulation ermöglichen.
3. Wohnungen müssen so angelegt und beschaffen sein, dass soweit wie möglich das Eindringen verschmutzter Luft aus anderen Schiffsabteilungen wie Maschinen- oder Laderäume verhindert wird; bei Zwangslüftung sind die Einlassöffnungen so anzuordnen, dass sie diesen Anforderungen entsprechen.
Artikel 12.07
Sonstige Wohnungseinrichtungen
1. Jedes an Bord wohnende Besatzungsmitglied muss über ein eigenes Bett und einen eigenen abschließbaren Kleiderschrank verfügen. Das Bett muss mindestens ein Innenmaß von 2,00 · 0,90 m aufweisen.
2. Für das Aufbewahren und Trocknen der Arbeitskleider sind außerhalb der Schlafräume geeignete Möglichkeiten vorzusehen.
3. Alle Räume müssen elektrisch beleuchtet werden können. Zusätzliche Lampen für gasförmige oder flüssige Brennstoffe sind nur in Aufenthaltsräumen zugelassen. Beleuchtungseinrichtungen mit flüssigem Brennstoff müssen aus Metall hergestellt sein und dürfen nur mit Brennstoffen, deren Flammpunkt über 55 °C liegt, oder mit handelsüblichem Petroleum betrieben werden. Sie müssen so aufgestellt oder angebracht sein, dass keine Brandgefahr besteht.
KAPITEL 13
HEIZ-, KOCH- UND KÜHLEINRICHTUNGEN, DIE MIT BRENNSTOFFEN BETRIEBEN WERDEN
Artikel 13.01
Allgemeine Anforderungen
1. Heiz-, Koch- und Kühleinrichtungen, die mit Flüssiggas betrieben werden, müssen den Vorschriften des Kapitels 14 entsprechen.
2. Heiz-, Koch- und Kühleinrichtungen einschließlich ihres Zubehörs müssen so beschaffen und aufgestellt sein, dass sie auch bei Überhitzung keine Gefahr darstellen; sie müssen gegen unbeabsichtigtes Kippen und Verschieben gesichert sein.
3. Die Einrichtungen nach Nummer 2 dürfen in Räumen, in denen Stoffe mit einem Flammpunkt bis 55 °C gelagert oder verwendet werden, nicht aufgestellt sein. Abzugsrohre dieser Einrichtungen dürfen nicht durch diese Räume hindurchführen.
4. Die für die Verbrennung notwendige Luftzufuhr muss sichergestellt sein.
5. Heizgeräte müssen fest mit Rauchrohren verbunden sein. Diese Rohre müssen mit geeigneten Hauben oder Schutzvorrichtungen gegen Wind versehen sein. Sie müssen so angelegt sein, dass eine Reinigung möglich ist.
Artikel 13.02
Verwendung von flüssigem Brennstoff, Geräte für Petroleum
1. Werden Heiz-, Koch- und Kühleinrichtungen mit flüssigen Brennstoffen betrieben, darf nur Brennstoff mit einem Flammpunkt über 55 °C verwendet werden.
2. Abweichend von Nummer 1 sind Kocher und mit Dochtbrennern ausgerüstete Kühl- und Heizeinrichtungen, die mit handelsüblichem Petroleum betrieben werden, in Wohnungen und Steuerhäusern zulässig, wenn das Fassungsvermögen ihrer Verbrauchstanks 12 Liter nicht überschreitet.
3. Mit Dochtbrennern ausgerüstete Einrichtungen müssen
|
a) |
einen Brennstoffbehälter aus Metall mit verschließbarer Füllöffnung haben, der keine weichgelöteten Nähte unterhalb des höchsten Füllstandes aufweist und so gebaut und angebracht ist, dass er sich nicht unbeabsichtigt öffnen oder entleeren kann, |
|
b) |
ohne Hilfe einer anderen brennbaren Flüssigkeit angezündet werden können und |
|
c) |
so aufgestellt sein, dass die Verbrennungsgase sicher abgeführt werden. |
Artikel 13.03
Ölheizöfen mit Verdampfungsbrennern und Ölfeuerungsanlagen mit Zerstäubungsbrennern
1. Ölheizöfen mit Verdampfungsbrennern und Ölfeuerungsanlagen mit Zerstäubungsbrennern müssen nach den Regeln der Technik gebaut sein.
2. Ist ein Ölheizofen mit Verdampfungsbrenner oder eine Ölfeuerungsanlage mit Zerstäubungsbrenner in einem Maschinenraum aufgestellt, muss die Luftzufuhr für das Heizgerät und die Motoren so beschaffen sein, dass das Heizgerät und die Motoren unabhängig voneinander, einwandfrei und sicher arbeiten können. Erforderlichenfalls ist eine getrennte Luftzufuhr vorzusehen. Die Aufstellung muss so erfolgen, dass eine eventuell aus dem Feuerraum zurückschlagende Flamme keine anderen Teile der Einrichtung des Maschinenraums erreichen kann.
Artikel 13.04
Ölheizöfen mit Verdampfungsbrennern
1. Ölheizöfen mit Verdampfungsbrennern müssen ohne Zuhilfenahme einer anderen brennbaren Flüssigkeit angezündet werden können. Sie müssen über einer Metallwanne befestigt sein, die die ölführenden Teile erfasst und eine Randhöhe von mindestens 20 mm und ein Fassungsvermögen von mindestens 2 Litern hat.
2. Bei in Maschinenräumen aufgestellten Ölheizöfen mit Verdampfungsbrennern muss die Metallwanne nach Nummer 1 eine Randhöhe von mindestens 200 mm haben. Die Unterkante des Verdampfungsbrenners muss über dem Wannenrand liegen. Die Randhöhe muss außerdem mindestens 100 mm über den Flurplatten liegen.
3. Ölheizöfen mit Verdampfungsbrennern müssen geeignete Ölregler haben, die für die jeweils gewählte Einstellung einen praktisch gleich bleibenden Öldurchfluss zum Brenner gewährleisten und die bei einem etwaigen Verlöschen der Flamme jedes Auslaufen von Brennstoff verhindern. Als geeignet gelten Ölregler, die auch bei Erschütterungen und Neigungen bis 12° einwandfrei arbeiten und die außer mit einem Schwimmer zur Niveauregulierung
|
a) |
mit einem zweiten Schwimmer versehen sind, der bei Überschreiten des zulässigen Ölniveaus die Brennstoffzufuhr sicher und zuverlässig schließt oder |
|
b) |
mit einem Überlaufrohr versehen sind, wenn die Ölauffangwanne mindestens den Inhalt des Verbrauchstanks fassen kann. |
4. Ist der Brennstofftank vom Ölheizofen mit Verdampfungsbrenner getrennt aufgestellt,
|
a) |
darf er nicht höher angebracht sein, als in den Betriebsvorschriften des Geräteherstellers angegeben ist; |
|
b) |
muss er gegen unzulässige Erwärmung geschützt angebracht sein; |
|
c) |
muss die Brennstoffzufuhr von Deck aus unterbrochen werden können. |
5. Rauchrohre für Ölheizöfen mit Verdampfungsbrennern mit natürlichem Zug müssen mit Einrichtungen zur Verhinderung von Zugumkehr versehen sein.
Artikel 13.05
Ölfeuerungsanlagen mit Zerstäubungsbrennern
Ölfeuerungsanlagen mit Zerstäubungsbrennern müssen insbesondere folgenden Anforderungen entsprechen:
|
a) |
Vor Beginn der Ölzufuhr muss eine ausreichende Durchlüftung des Feuerraumes sichergestellt sein; |
|
b) |
die Brennstoffzufuhr muss thermostatisch geregelt werden; |
|
c) |
die Zündung muss elektrisch oder mit Zündbrennern erfolgen; |
|
d) |
eine Flammenüberwachungseinrichtung muss vorhanden sein, die bei Erlöschen der Flamme die Brennstoffzufuhr abstellt; |
|
e) |
der Hauptschalter muss außerhalb des Aufstellraumes an einer leicht zugänglichen Stelle angebracht sein. |
Artikel 13.06
Luftheizgeräte
Luftheizgeräte, bei denen die Heizluft unter Druck um eine Brennkammer zu einem Verteilersystem oder Raum geführt wird, müssen folgenden Anforderungen entsprechen:
|
a) |
Wird der Brennstoff unter Druck zerstäubt, muss die Zufuhr der Verbrennungsluft durch ein Gebläse erfolgen. |
|
b) |
Bevor der Brenner gezündet werden kann, muss die Brennkammer gut gelüftet sein. Dies kann auch durch Nachlauf des Verbrennungsluftgebläses erfolgen. |
|
c) |
Die Brennstoffzufuhr muss automatisch geschlossen werden, wenn
|
|
d) |
Gebläse für Verbrennungs- und Heizluft müssen außerhalb des Raumes, in dem das Heizgerät aufgestellt ist, abgeschaltet werden können. |
|
e) |
Wird die Heizluft von außen angesaugt, müssen die Ansaugöffnungen möglichst hoch über Deck liegen. Deren Ausführung muss sprühwasser- und wetterdicht sein. |
|
f) |
Heizluftleitungen müssen aus Metall gefertigt sein. |
|
g) |
Austrittsöffnungen der Heizluft dürfen nicht völlig geschlossen werden können. |
|
h) |
Der bei einer Leckage austretende Brennstoff darf sich nicht bis in die Heizluftleitungen ausbreiten können. |
|
i) |
Luftheizgeräte dürfen ihre Heizluft nicht aus einem Maschinenraum ansaugen können. |
Artikel 13.07
Heizung mit festen Brennstoffen
1. Heizgeräte, die mit festen Brennstoffen betrieben werden, müssen so auf einem Blech mit aufgebördeltem Rand stehen, dass glühende Brennstoffe oder heiße Asche nicht über das Blech hinausfallen können.
Dies ist nicht erforderlich in Räumen, die aus nichtbrennbaren Werkstoffen gebaut und ausschließlich für die Unterbringung eines Heizkessels bestimmt sind.
2. Mit festen Brennstoffen beheizte Kessel müssen mit thermostatischen Reglern versehen sein, die die zur Verbrennung erforderliche Luftzufuhr regeln.
3. In der Nähe jedes Heizgerätes muss ein Mittel zur leichten Ablöschung der Asche vorhanden sein.
KAPITEL 14
FLÜSSIGGASANLAGEN FÜR HAUSHALTSZWECKE
Artikel 14.01
Allgemeines
1. Flüssiggasanlagen umfassen im Wesentlichen eine Behälteranlage mit einem oder mehreren Behältern, einen oder mehrere Druckregler, ein Verteilungsnetz und Verbrauchsgeräte.
Ersatz- und Leerbehälter außerhalb der Behälteranlage sind nicht als Teile einer Flüssiggasanlage anzusehen. Für sie gilt Artikel 14.05 entsprechend.
2. Die Anlagen dürfen nur mit handelsüblichem Propan betrieben werden.
Artikel 14.02
Anlagen
1. Flüssiggasanlagen müssen in allen Teilen für den Betrieb mit Propan geeignet und nach den Regeln der Technik ausgeführt und eingebaut sein.
2. Flüssiggasanlagen dürfen nur Haushaltszwecken in den Wohnungen und im Steuerhaus sowie den entsprechenden Zwecken auf Fahrgastschiffen dienen.
3. An Bord dürfen mehrere getrennte Flüssiggasanlagen vorhanden sein. Durch einen Laderaum oder festen Tank getrennte Wohnungen dürfen nicht von derselben Flüssiggasanlage versorgt werden.
4. Im Maschinenraum darf sich kein Teil der Flüssiggasanlage befinden.
Artikel 14.03
Behälter
1. Es sind nur Behälter mit einer Füllmasse von 5 bis 35 kg zulässig. Für Fahrgastschiffe kann die Untersuchungskommission Behälter mit größerer Füllmasse zulassen.
2. Die Behälter müssen den amtlichen Stempel zum Zeichen der Abnahme aufgrund der vorgeschriebenen Prüfungen tragen.
Artikel 14.04
Unterbringung und Einrichtung der Behälteranlagen
1. Behälteranlagen müssen an Deck in einem freistehenden oder eingebauten Schrank außerhalb der Wohnung so aufgestellt sein, dass der Verkehr an Bord nicht behindert wird. Sie dürfen nicht am vorderen oder achteren Schanzkleid aufgestellt sein. Der Schrank darf nur dann in Decksaufbauten eingebaut sein, wenn er zu diesen gasdicht ist und sich nur von der Außenseite der Aufbauten her öffnen lässt. Er muss so angeordnet sein, dass die Rohrleitungen zu den Verbrauchsstellen so kurz wie möglich sind.
Es dürfen nur so viele Behälter zur gleichzeitigen Entnahme angeschlossen sein, wie es die Verbrauchsanlage erfordert. Mehrere Behälter dürfen nur unter Verwendung eines Umschalt- oder Zuschaltventils angeschlossen sein. Je Behälteranlage dürfen bis zu vier Behälter angeschlossen werden. Einschließlich der Ersatzbehälter dürfen sich je Anlage nicht mehr als sechs Behälter an Bord befinden.
Auf Fahrgastschiffen mit Fahrgastküchen oder -kantinen können bis zu sechs Behälter angeschlossen werden. Einschließlich der Ersatzbehälter dürfen sich je Anlage nicht mehr als neun Behälter an Bord befinden.
Der Druckregler, oder bei zweistufiger Regelung der Druckregler der ersten Stufe, muss sich in demselben Schrank befinden wie die angeschlossenen Behälter und fest eingebaut sein.
2. Behälteranlagen sind so anzuordnen, dass im Falle einer Undichtigkeit entweichendes Gas aus dem Schrank ins Freie treten und nicht in das Schiffsinnere dringen oder mit einer Zündquelle in Berührung kommen kann.
3. Schränke müssen aus schwer entflammbarem Werkstoff hergestellt und durch Öffnungen am unteren und oberen Teil eine ausreichende Lüftung sicherstellen. Die Behälter müssen in den Schränken stehend aufgestellt und gegen Umfallen gesichert sein.
4. Schränke müssen so beschaffen und aufgestellt sein, dass die Temperatur der Behälter 50 °C nicht übersteigen kann.
5. An der Außenseite der Schränke muss der Hinweis „Flüssiggas“ und ein Symbol für „Feuer, offenes Licht und Rauchen verboten“ gemäß Bild 2 der Anlage I mit einem Durchmesser von mindestens 10 cm angebracht sein.
Artikel 14.05
Ersatz- und Leerbehälter
Ersatz- und Leerbehälter, die sich nicht in der Behälteranlage befinden, müssen außerhalb der Wohnung und des Steuerhauses in einem Schrank nach Artikel 14.04 gelagert sein.
Artikel 14.06
Druckregler
1. Verbrauchsgeräte dürfen mit den Behältern nur mittels eines Verteilungsnetzes verbunden sein, das mit einem oder mehreren Druckreglern versehen ist, die den Gasdruck auf den Gebrauchsdruck herabsetzen. Die Herabsetzung kann in einer oder in zwei Stufen geschehen. Alle Druckregler müssen auf einen bestimmten Druck nach Artikel 14.07 fest eingestellt sein.
2. In oder hinter dem letzten Druckregler muss eine Schutzvorrichtung eingebaut oder angebracht sein, die die Verbrauchsleitung bei Versagen des Reglers selbsttätig gegen Druckanstieg sichert. Es muss sichergestellt sein, dass im Falle einer Undichtigkeit aus der Schutzvorrichtung entweichendes Gas ins Freie treten und nicht in das Schiffsinnere dringen oder mit einer Zündquelle in Berührung kommen kann; erforderlichenfalls muss für diesen Zweck eine besondere Rohrleitung eingebaut sein.
3. Sicherheitsventile sowie Abblasleitungen müssen gegen Eindringen von Wasser geschützt sein.
Artikel 14.07
Druck
1. Bei zweistufiger Regelung darf der mittlere Druck höchstens 2,5 bar über dem atmosphärischen Druck liegen.
2. Der Druck beim Austritt aus dem letzten Druckregler darf höchstens 0,05 bar über dem atmosphärischen Druck mit 10 % Toleranz liegen.
Artikel 14.08
Rohr- und Schlauchleitungen
1. Leitungen müssen aus fest verlegten Stahl- oder Kupferrohren bestehen.
Behälteranschlussleitungen müssen jedoch aus für Propan geeigneten Hochdruckschläuchen oder Rohrspiralen bestehen. Nicht fest eingebaute Verbrauchsgeräte dürfen mit geeigneten Schläuchen von höchstens 1 m Länge angeschlossen sein.
2. Leitungen müssen allen an Bord unter gewöhnlichen Betriebsbedingungen auftretenden Beanspruchungen, insbesondere hinsichtlich Korrosion und Festigkeit, genügen und nach Art und Anordnung eine ausreichende Versorgung der Verbrauchsgeräte bezüglich Menge und Druck sicherstellen.
3. Rohrleitungen sollen möglichst wenige Verbindungen aufweisen. Rohrleitungen und Verbindungen müssen gasdicht sein und ihre Dichtigkeit bei allen auftretenden Schwingungen und Dehnungen beibehalten.
4. Rohrleitungen müssen gut zugänglich verlegt, sachgemäß befestigt und überall da geschützt sein, wo die Gefahr von Stößen oder Reibungen besteht, insbesondere bei Durchführungen durch Stahlschotte oder Metallwände. Stahlrohre müssen allseitig mit Korrosionsschutz versehen sein.
5. Schlauchleitungen und ihre Verbindungen müssen allen an Bord unter normalen Betriebsbedingungen auftretenden Beanspruchungen genügen. Sie müssen ferner so verlegt sein, dass sie spannungsfrei sind, nicht unzulässig erwärmt und auf ihrer ganzen Länge kontrolliert werden können.
Artikel 14.09
Verteilungsnetz
1. Das gesamte Verteilungsnetz muss durch ein jederzeit leicht und schnell erreichbares Hauptabsperrventil abgesperrt werden können.
2. Jedes Verbrauchsgerät ist an eine eigene Zweigleitung anzuschließen, die durch ein Absperrorgan für sich absperrbar sein muss.
3. Absperrventile müssen gegen Witterungseinflüsse und Stöße geschützt angebracht sein.
4. Hinter jedem Druckregler muss ein Prüfanschluss vorhanden sein. Mittels einer Absperrvorrichtung muss sichergestellt sein, dass der Druckregler bei der Prüfung nicht dem Prüfdruck ausgesetzt wird.
Artikel 14.10
Verbrauchsgeräte und deren Aufstellung
1. Es dürfen nur Verbrauchsgeräte eingebaut sein, die in einem Mitgliedstaat der Gemeinschaft für Propan zugelassen sind. Sie müssen mit Vorrichtungen versehen sein, die ein Ausströmen unverbrannten Gases bei Erlöschen der Betriebs- oder der Zündflamme wirksam verhindern.
2. Verbrauchsgeräte müssen so aufgestellt und angeschlossen sein, dass sie nicht umfallen oder unbeabsichtigt verschoben werden können und ein unbeabsichtigtes Abreißen von der Anschlussleitung nicht möglich ist.
3. Heizgeräte, Warmwasserbereiter und Kühlschränke müssen an eine ins Freie führende Abgasleitung angeschlossen sein.
4. Verbrauchsgeräte dürfen im Steuerhaus nur dann aufgestellt sein, wenn es so gebaut ist, dass entweichendes Gas nicht in die tiefer liegenden Räume des Fahrzeuges, insbesondere bei Durchführungen von Steuerungsanlagen in den Maschinenraum eindringen kann.
5. Verbrauchsgeräte dürfen in Schlafräumen nur dann aufgestellt sein, wenn die Verbrennung von der Raumluft unabhängig erfolgt.
6. Verbrauchsgeräte mit von der Raumluft abhängiger Verbrennung müssen in einem genügend großen Raum aufgestellt sein.
Artikel 14.11
Lüftung und Ableitung der Abgase
1. Die Lüftung der Räume, in denen von der Raumluft abhängige Verbrauchsgeräte aufgestellt sind, muss durch hinreichend große Zu- und Abluftöffnungen, mindestens jedoch von je 150 cm2 freiem Querschnitt sichergestellt sein.
2. Lüftungsöffnungen dürfen keine Schließvorrichtungen aufweisen und nicht zu Schlafräumen führen.
3. Abgasanlagen müssen so ausgeführt sein, dass die Abgase einwandfrei abgeführt werden. Sie müssen betriebssicher und aus nichtbrennbaren Werkstoffen gebaut sein. Ventilatoren zur Raumbelüftung dürfen die Abgasanlagen nicht nachteilig beeinflussen.
Artikel 14.12
Bedienungs- und Sicherheitsvorschriften
An geeigneter Stelle an Bord muss eine Bedienungsanleitung angebracht sein; sie muss mindestens folgende Hinweise enthalten:
„Die Absperrventile der Behälter, die nicht an das Verteilungsnetz angeschlossen sind, müssen geschlossen sein, selbst wenn die Behälter als leer gelten.“
„Die Schläuche sind zu ersetzen, sobald es ihr Zustand erfordert.“
„Sämtliche Verbrauchsgeräte müssen angeschlossen oder die betreffenden Zuleitungen dichtgesetzt sein.“
Artikel 14.13
Abnahme
Vor Inbetriebnahme einer Flüssiggasanlage, nach jeder Änderung oder Instandsetzung und bei jeder Erneuerung der Bescheinigung nach Artikel 14.15 ist die gesamte Anlage von einem von der Untersuchungskommission anerkannten Sachverständigen abzunehmen. Bei dieser Abnahme hat er zu überprüfen, ob die Anlage diesem Kapitel entspricht. Er hat der Untersuchungskommission hierüber einen Abnahmebericht vorzulegen.
Artikel 14.14
Prüfungen
Die Anlage ist unter folgenden Bedingungen zu prüfen:
|
1. |
Rohrleitungen unter mittlerem Druck zwischen der Absperrvorrichtung nach Artikel 14.09 Nummer 4 des ersten Druckreglers und den Absperrventilen vor dem letzten Druckregler:
|
|
2. |
Rohrleitungen unter Gebrauchsdruck zwischen der Absperrvorrichtung nach Artikel 14.09 Nummer 4 des einzigen oder des letzten Druckreglers und den Absperrventilen vor den Verbrauchsgeräten:
|
|
3. |
Leitungen zwischen der Absperrvorrichtung nach Artikel 14.09 Nummer 4 des einzigen oder des letzten Druckreglers und den Bedienungsarmaturen der Verbrauchsgeräte:
|
|
4. |
Bei den Prüfungen nach Nummer 1 Buchstabe b sowie den Nummern 2 und 3 gelten die Leitungen als dicht, wenn nach einer genügenden Wartezeit für den Temperaturausgleich der Prüfdruck während der anschließenden Prüfdauer von 10 Minuten nicht fällt. |
|
5. |
Behälteranschlüsse, Leitungsverbindungen und Armaturanschlüsse, die unter Behälterdruck stehen sowie der Anschluss des Reglers an die Verbrauchsleitung:
|
|
6. |
Verbrauchsgeräte sind bei Nennbelastung in Betrieb zu nehmen und auf ordnungsgemäßes, störungsfreies Brennen bei verschiedenen Einstellungen zu prüfen. Zündsicherungen sind auf einwandfreie Wirkungsweise zu überprüfen. |
|
7. |
Nach der Prüfung nach Nummer 6 ist jedes Verbrauchsgerät, das an eine Abgasleitung angeschlossen ist, nach einer Betriebszeit von fünf Minuten unter Nennbelastung bei geschlossenen Fenstern und Türen und bei Betrieb der Lüftungseinrichtungen daraufhin zu prüfen, ob an der Strömungssicherung Abgas austritt. Tritt nicht nur vorübergehend Abgas aus, ist die Ursache unverzüglich festzustellen. Das Verbrauchsgerät darf zur Benutzung nicht freigegeben werden, ehe alle Mängel behoben sind. |
Artikel 14.15
Bescheinigung
1. Die Übereinstimmung jeder Flüssiggasanlage mit diesem Kapitel ist im Gemeinschaftszeugnis zu bescheinigen.
2. Diese Bescheinigung wird im Anschluss an die Abnahme nach Artikel 14.13 von der Untersuchungskommission ausgestellt.
3. Die Gültigkeitsdauer der Bescheinigung beträgt höchstens drei Jahre. Einer Erneuerung muss eine neue Abnahme nach Artikel 14.13 vorausgehen.
Ausnahmsweise kann die Untersuchungskommission auf begründeten Antrag des Eigners oder seines Bevollmächtigten die Gültigkeit der Bescheinigung um höchstens drei Monate verlängern, ohne dass eine Abnahme nach Artikel 14.13 vorausgehen muss. Diese Verlängerung ist in das Gemeinschaftszeugnis einzutragen.
KAPITEL 15
SONDERBESTIMMUNGEN FÜR FAHRGASTSCHIFFE
Artikel 15.01
Allgemeine Bestimmungen
1. Folgende Bestimmungen gelten nicht:
|
a) |
Artikel 3.02 Nummer 1 Buchstabe b; |
|
b) |
Artikel 4.01 bis 4.03; |
|
c) |
Artikel 8.08 Nummer 2 Satz 2 und Nummer 7; |
|
d) |
Artikel 9.14 Nummer 3 Satz 2 bei Nennspannungen über 50 V. |
2. Folgende Einrichtungen sind auf Fahrgastschiffen verboten:
|
a) |
mit Flüssiggas und flüssigem Brennstoff betriebene Lampen nach Artikel 12.07 Nummer 3; |
|
b) |
Ölheizöfen mit Verdampfungsbrennern nach Artikel 13.04; |
|
c) |
Heizungen mit festen Brennstoffen nach Artikel 13.07; |
|
d) |
mit Dochtbrennern ausgerüstete Einrichtungen nach Artikel 13.02 Nummern 2 und 3 und |
|
e) |
Flüssiggasanlagen nach Kapitel 14. |
3. Schiffe ohne eigenen Antrieb dürfen zur Beförderung von Fahrgästen nicht zugelassen werden.
4. Auf Fahrgastschiffen müssen Bereiche für die Nutzung durch Personen mit eingeschränkter Mobilität vorhanden sein, die den in diesem Kapitel genannten Bestimmungen entsprechen. Falls die Anwendung der in diesem Kapitel genannten Bestimmungen, die der Berücksichtigung der besonderen Sicherheitsbedürfnisse von Personen mit eingeschränkter Mobilität dienen, praktisch schwer ausführbar ist oder unzumutbar hohe Kosten verursacht, kann die Untersuchungskommission aufgrund von Empfehlungen nach dem in Artikel 19 Absatz 2 der Richtlinie genannten Verfahren Abweichungen von diesen Vorschriften gestatten. Diese Abweichungen sind in das Gemeinschaftszeugnis einzutragen.
Artikel 15.02
Schiffskörper
1. Die Dicke der Außenhaut stählerner Fahrgastschiffe ist bei Untersuchungen nach Artikel 2.09 wie folgt festzulegen:
|
a) |
Die Mindestdicke tmin der Boden-, Kimm- und Seitenbeplattung der Außenhaut von Fahrgastschiffen bestimmt sich nach dem größeren Wert der folgenden Formeln:
In diesen Formeln bezeichnet
|
;
.|
b) |
Der sich nach Buchstabe a ergebende Mindestwert für die Plattendicke kann unterschritten werden, wenn der zulässige Wert auf Basis eines rechnerischen Nachweises für die genügende Festigkeit des Schiffskörpers (Längs- und Querfestigkeit sowie örtliche Festigkeit) festgelegt und bescheinigt ist. |
|
c) |
An keiner Stelle der Außenhaut darf der nach Buchstabe a oder b berechnete Wert 3 mm unterschreiten. |
|
d) |
Plattenerneuerungen sind durchzuführen, wenn Boden-, Kimm- oder Seitenplatten den Mindestwert nach Buchstabe a oder b, in Verbindung mit Buchstabe c unterschritten haben. |
2. Anzahl und Anordnung der Schotte ist so zu wählen, dass das Schiff im Leckfall nach Artikel 15.03 Nummern 7 bis 13 schwimmfähig bleibt. Jeder Teil der inneren Struktur, der die Wirksamkeit der Unterteilung des Schiffes beeinflusst, muss wasserdicht und so konstruiert sein, dass die Integrität der Unterteilung gewahrt bleibt.
3. Der Abstand des Kollisionsschotts vom vorderen Lot darf 0,04 LWL nicht unterschreiten und 0,04 LWL + 2 m nicht überschreiten.
4. Ein Querschott darf mit einer Schottversetzung versehen sein, wenn alle Teile dieser Versetzung innerhalb des sicheren Bereichs liegen.
5. Die Schotte, die in der Leckrechnung nach Artikel 15.03 Nummern 7 bis 13 berücksichtigt werden, müssen wasserdicht und bis zum Schottendeck hochgeführt sein. Fehlt ein Schottendeck, müssen sie mindestens 20 cm über die Tauchgrenze hochgeführt sein.
6. Die Anzahl der Öffnungen in diesen Schotten muss so gering gehalten sein, wie es die Bauart und der ordnungsgemäße Betrieb des Schiffes zulassen. Öffnungen und Durchführungen dürfen die wasserdichte Funktion der Schotte nicht nachteilig beeinflussen.
7. Kollisionsschotte dürfen keine Öffnungen und keine Türen haben.
8. Schotte nach Nummer 5, die Maschinenräume von Fahrgasträumen oder Wohnräumen für Bordpersonal trennen, dürfen keine Türen haben.
9. Handbetätigte Türen in Schotten nach Nummer 5 ohne Fernbedienung sind nur außerhalb des Fahrgastbereichs zulässig. Sie müssen
|
a) |
dauernd geschlossen bleiben und dürfen nur zum Durchgang kurzfristig geöffnet werden; |
|
b) |
schnell und sicher durch geeignete Vorrichtungen verschlossen werden können; |
|
c) |
auf beiden Seiten mit der Aufschrift versehen sein: „Tür unmittelbar nach Durchgang schließen“. |
10. Türen in Schotten nach Nummer 5, die langfristig geöffnet sind, müssen den folgenden Anforderungen genügen:
|
a) |
Sie müssen an Ort und Stelle von beiden Seiten des Schotts und von einer gut zugänglichen Stelle oberhalb des Schottendecks geschlossen werden können. |
|
b) |
Nach einem fernbetätigten Schließen müssen sich die Türen an Ort und Stelle erneut öffnen und sicher schließen lassen. Der Schließvorgang darf insbesondere nicht durch Teppiche oder Fußleisten beeinträchtigt werden. |
|
c) |
Die Dauer des fernbetätigten Schließvorganges muss mindestens 30 Sekunden betragen und darf 60 Sekunden nicht überschreiten. |
|
d) |
Während des Schließvorgangs muss automatisch ein akustischer Alarm bei der Tür gegeben werden. |
|
e) |
Es muss sichergestellt sein, dass Türantrieb und Alarm auch unabhängig vom Bordnetz funktionieren. Am Ort der Fernbedienung muss eine Vorrichtung vorhanden sein, die anzeigt, ob die Tür offen oder geschlossen ist. |
11. Türen in Schotten nach Nummer 5 und ihre Betätigungsorgane müssen im sicheren Bereich liegen.
12. Im Steuerhaus muss eine Warnanlage vorhanden sein, die anzeigt, welche Tür in Schotten nach Nummer 5 geöffnet ist.
13. Rohrleitungen mit offenen Mündungen und Lüftungskanäle müssen so verlegt sein, dass über sie in keinem betrachteten Leckfall weitere Räume oder Tanks geflutet werden.
|
a) |
Stehen mehrere Abteilungen über Rohrleitungen oder Lüftungskanäle in offener Verbindung miteinander, so müssen diese an geeigneter Stelle über die ungünstigste Leckwasserlinie hinaufgeführt werden. |
|
b) |
Rohrleitungen brauchen die Anforderung nach Buchstabe a nicht zu erfüllen, wenn an den durchbrochenen Schotten Absperrarmaturen mit Fernbetätigung von oberhalb des Schottendecks vorhanden sind. |
|
c) |
Hat ein Rohrleitungssystem in einer Abteilung keine offene Mündung, gilt die Rohrleitung bei Beschädigung dieser Abteilung als unbeschädigt, wenn sie innerhalb des sicheren Bereichs verläuft und vom Boden mehr als 0,50 m Abstand hat. |
14. Fernbedienungen von Schotttüren nach Nummer 10 und Absperrarmaturen nach Nummer 13 Buchstabe b oberhalb des Schottendecks sind als solche deutlich kenntlich zu machen.
15. Bei Doppelböden muss deren Höhe und bei Wallgängen muss deren Breite mindestens 0,60 m betragen.
16. Fenster dürfen unterhalb der Tauchgrenze liegen, wenn sie wasserdicht sind, sich nicht öffnen lassen, eine ausreichende Festigkeit besitzen und Artikel 15.06 Nummer 14 entsprechen.
Artikel 15.03
Stabilität
1. Der Antragsteller muss durch eine Berechnung, die auf Ergebnissen der Anwendung eines Standards für Intaktstabilität beruht, nachweisen, dass die Intaktstabilität des Schiffes angemessen ist. Alle Berechnungen müssen mit freiem Trimm und freier Tauchung durchgeführt werden.
2. Die Intaktstabilität muss für die folgenden Standardladebedingungen nachgewiesen sein:
|
a) |
bei Beginn der Fahrt 100 % Fahrgäste, 98 % Brennstoff und Frischwasser, 10 % Abwasser; |
|
b) |
während der Fahrt 100 % Fahrgäste, 50 % Brennstoff und Frischwasser, 50 % Abwasser; |
|
c) |
bei Fahrtende 100 % Fahrgäste, 10 % Brennstoff und Frischwasser, 98 % Abwasser; |
|
d) |
leeres Schiff keine Fahrgäste, 10 % Brennstoff und Frischwasser, kein Abwasser. |
Für alle Standardladebedingungen sind die Ballasttanks entweder leer oder voll anzunehmen, entsprechend ihrer üblichen Verwendung.
Um Ballast während der Fahrt ändern zu können, muss für die folgende Ladebedingung der Nachweis für Nummer 3 Buchstabe d erbracht werden:
100 % Fahrgäste, 50 % Brennstoff und Frischwasser, 50 % Abwasser, sämtliche anderen Flüssigkeitstanks, einschließlich Ballast, zu 50 % gefüllt.
Wenn diese Bedingung nicht erfüllt werden kann, ist unter Nummer 52 des Gemeinschaftszeugnisses einzutragen, dass die Ballasttanks während der Fahrt nur leer oder voll sein dürfen und eine Änderung der Ballastbedingungen während der Fahrt verboten ist.
3. Der Nachweis ausreichender Intaktstabilität durch eine Berechnung muss unter Anwendung der folgenden Bestimmungen für die Intaktstabilität und für die unter Nummer 2 Buchstaben a bis d genannten Standardladebedingungen erbracht werden:
|
a) |
Der maximale aufrichtende Hebelarm hmax muss bei einem Krängungswinkel φmax ≥ 15° auftreten und muss mindestens 0,20 m betragen. Wenn φf < φmax ist, muss der aufrichtende Hebelarm beim Flutungswinkel φf mindestens 0,20 m betragen; |
|
b) |
der Flutungswinkel φf darf nicht kleiner sein als 15°; |
|
c) |
die Fläche A unter der Kurve der aufrichtenden Hebelarme muss in Abhängigkeit von der Lage von φf und φmax mindestens folgende Werte erreichen:
In diesen Formeln bezeichnet
|
|
d) |
Die metazentrische Höhe zu Beginn GMo, korrigiert um den Effekt der freien Oberflächen in Flüssigkeitstanks, darf nicht weniger als 0,15 m betragen; |
|
e) |
Der Krängungswinkel darf in beiden folgenden Fällen jeweils den Wert von 12° nicht überschreiten:
|
|
f) |
Der Restfreibord darf unter dem Ansatz eines Krängungsmoments aus Fahrgästen, Wind und Drehbewegung nach den Nummern 4, 5 und 6 nicht weniger als 200 mm betragen. |
|
g) |
Der Restsicherheitsabstand muss für Schiffe mit Fenstern oder anderen Öffnungen in der Außenhaut unterhalb des Schottendecks, die nicht wasserdicht verschlossen sind, unter dem Ansatz der drei Krängungsmomente aus Buchstabe f mindestens 100 mm betragen. |
4. Das Moment aufgrund der einseitigen Ansammlung von Personen ist nach der folgenden Formel zu berechnen:
Mp = g · P · y = g · ΣPi · yi [kNm]
In dieser Formel bezeichnet
|
P |
= |
die Gesamtmasse der Personen an Bord in t, berechnet über die Summe aus der maximal zulässigen Zahl der Fahrgäste und der maximalen Zahl von Bordpersonal und nautischer Besatzung unter normalen Betriebsbedingungen unter der Annahme einer durchschnittlichen Masse von 0,075 t pro Person; |
|||||||||||
|
y |
= |
den seitlichen Abstand des Schwerpunkts der Personenmasse P von der Schiffsmittellinie in m; |
|||||||||||
|
g |
= |
die Gravitationsbeschleunigung (g = 9,81 m/s2); |
|||||||||||
|
Pi |
= |
die Masse der auf der Fläche Ai angesammelten Personen in t
|
|||||||||||
|
yi |
= |
den seitlichen Abstand des Flächenschwerpunkts der Fläche Ai von der Schiffsmittellinie in m. |
Die Berechnung muss für eine Ansammlung der Personen sowohl an Steuerbord als auch an Backbord durchgeführt werden.
Die Verteilung der Personen muss vom Standpunkt der Stabilität aus gesehen die ungünstigste sein. Kabinen sind bei der Berechnung des Personenmoments unbesetzt anzunehmen.
Für die Berechnung der Ladefälle ist der Höhenschwerpunkt einer Person mit 1 m über dem tiefsten Punkt des jeweiligen Decks auf 0,5 LWL ohne Berücksichtigung von jeglicher Deckskrümmung und bei Annahme einer Masse von 0,075 t pro Person zu berücksichtigen.
Eine detaillierte Ermittlung der Decksflächen, die von Personen besetzt sind, kann entfallen, wenn folgende Werte verwendet werden:
|
P |
= |
In diesen Formeln bezeichnet
|
|||||||
|
y |
= |
B/2 in m |
5. Das Moment aus Wind (Mw) ist wie folgt zu berechnen:
|
|
Mw = pw · Aw · (lw + T/2) [kNm] |
In dieser Formel bezeichnet
|
pw |
= |
den spezifischen Winddruck von 0,25 kN/m2; |
|
Aw |
= |
den Lateralplan des Schiffes über der Ebene der dem betrachteten Ladefall entsprechenden Einsenkung in m2; |
|
lw |
= |
den Abstand des Schwerpunkts des Lateralplanes Aw von der Ebene der dem betrachteten Ladefall entsprechenden Einsenkung in m. |
6. Das Moment aus Zentrifugalkraft (Mdr), hervorgerufen durch die Drehbewegung des Schiffes, ist wie folgt zu berechnen:
|
|
Mdr = cdr · CB · v2 · D/LWL · (KG – T/2) [kNm] |
In dieser Formel bezeichnet
|
cdr |
= |
einen Koeffizienten von 0,45; |
|
CB |
= |
den Völligkeitsgrad der Verdrängung (falls nicht bekannt, ist dieser 1,0 zu setzen); |
|
v |
= |
die Maximalgeschwindigkeit des Schiffes in m/s; |
|
KG |
= |
den Abstand des Schwerpunkts von der Oberkante Kiel in m. |
Wenn das Fahrgastschiff mit einem Antrieb entsprechend Artikel 6.06 ausgerüstet ist, ist Mdr aus Groß- oder Modellversuchen oder aber aus entsprechenden Berechnungen abzuleiten.
7. Der Antragsteller muss durch eine Berechnung, die auf dem Verfahren des wegfallenden Auftriebs beruht, nachweisen, dass die Leckstabilität des Schiffes angemessen ist. Alle Berechnungen müssen mit freiem Trimm und freier Tauchung durchgeführt werden.
8. Die Schwimmfähigkeit im Leckfall muss für die unter Nummer 2 angegebenen Standardladebedingungen nachgewiesen werden. Hierbei muss für drei Zwischenzustände der Flutung (25 %, 50 % und 75 % der Füllung des Endzustandes der Flutung) und für den Endzustand der Flutung der rechnerische Nachweis der genügenden Stabilität erbracht werden.
9. Fahrgastschiffe müssen den 1-Abteilungsstatus und den 2-Abteilungsstatus einhalten.
Die folgenden Vorgaben sind für den Leckfall zu berücksichtigen:
|
|
1-Abteilungsstatus |
2-Abteilungsstatus |
|
Ausdehnung des Seitenlecks |
|
|
|
längs l [m] |
1,20 + 0,07 · LWL |
|
|
quer b [m] |
B/5 |
0,59 |
|
senkrecht h [m] |
vom Schiffsboden nach oben ohne Begrenzung |
|
|
Ausdehnung des Bodenlecks |
|
|
|
längs l [m] |
1,20 + 0,07 · LWL |
|
|
quer b [m] |
B/5 |
|
|
senkrecht h [m] |
0,59; Rohrleitungen, die entsprechend Artikel 15.02 Nummer 13 Buchstabe c verlegt sind, können als unbeschädigt betrachtet werden |
|
|
a) |
Für den 1-Abteilungsstatus können die Schotte als nicht beschädigt angenommen werden, wenn der Abstand zwischen zwei benachbarten Schotten größer ist als die Länge des Lecks. Längsschotten, die sich in einem Abstand von weniger als B/3 zur Außenhaut, gemessen im rechten Winkel zur Schiffsmittellinie in der Ebene der größten Einsenkung, befinden, dürfen in der Rechnung nicht berücksichtigt werden. |
|
b) |
Für den 2-Abteilungsstatus wird jedes Schott innerhalb der Leckausdehnung als beschädigt angenommen. Das bedeutet, dass die Lage der Schotte so gewählt werden muss, dass das Fahrgastschiff nach der Flutung von zwei oder mehreren angrenzenden Abteilungen in Längsrichtung schwimmfähig bleibt. |
|
c) |
Der niedrigste Punkt jeder nicht wasserdichten Öffnung (z. B. von Türen, Fenstern, Einstiegsluken) muss im Endzustand der Flutung mindestens 0,10 m über der Leckwasserlinie liegen. Das Schottendeck darf im Endzustand der Flutung nicht eintauchen. |
|
d) |
Die Flutbarkeit wird zu 95 % angenommen. Wird durch eine Berechnung nachgewiesen, dass die mittlere Flutbarkeit einer Abteilung kleiner als 95 % ist, so kann der errechnete Wert eingesetzt werden. Die folgenden Werte dürfen nicht unterschritten werden: Unterkunftsräume 95 % Maschinen- und Kesselräume 85 % Gepäck- und Vorratsräume 75 % Doppelböden, Treibstofftanks, Ballasttanks und andere Tanks je nachdem, ob sie ihrer Bestimmung entsprechend für das auf der Ebene der tiefsten Einsenkung schwimmende Schiff als voll oder leer angenommen werden müssen 0 oder 95 % Für die Berechnung des freien Oberflächeneffektes in allen Zwischenzuständen der Flutung wird von der Bruttogrundfläche der beschädigten Räume ausgegangen. |
|
e) |
Falls ein Leck geringerer Ausdehnung als oben angegeben ungünstigere Bedingungen hinsichtlich Krängung oder Verlust an metazentrischer Höhe ergibt, muss ein derartiges Leck bei der Berechnung angenommen werden. |
10. In allen Zwischenzuständen der Flutung nach Nummer 8 müssen die folgenden Kriterien eingehalten werden:
|
a) |
der Krängungswinkel φ der Gleichgewichtslage des jeweiligen Zwischenzustandes darf 15° nicht überschreiten; |
|
b) |
über die Krängung in der Gleichgewichtslage des jeweiligen Zwischenzustandes hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel GZ ≥ 0,02 m aufweisen, ehe die erste ungeschützte Öffnung eintaucht oder ein Krängungswinkel φ von 25° erreicht ist; |
|
c) |
nicht wasserdichte Öffnungen dürfen nicht eintauchen bevor die Krängung in der Gleichgewichtslage des jeweiligen Zwischenzustandes erreicht ist. |
11. Im Endzustand der Flutung müssen die folgenden Kriterien unter Berücksichtigung des Krängungsmomentes aus Personen nach Nummer 4 eingehalten werden:
|
a) |
der Krängungswinkel φE darf 10° nicht überschreiten; |
|
b) |
über die Gleichgewichtslage hinaus muss der positive Bereich der Hebelarmkurve einen aufrichtenden Hebel GZR ≥ 0,05 m in Verbindung mit einer Fläche A ≥ 0,0065 m·rad aufweisen. Diese Mindestwerte der Stabilität sind bis zum Eintauchen der ersten ungeschützten Öffnung oder auf jeden Fall vor Erreichen eines Krängungswinkels φm ≤ 25° einzuhalten;
|
|
c) |
nichtwasserdichte Öffnungen dürfen nicht eintauchen bevor die Gleichgewichtslage erreicht ist. Falls derartige Öffnungen vor diesem Punkt eintauchen, müssen die Räume, die mit ihnen verbunden sind in der Leckstabilitätsrechnung als geflutet angesehen werden. |
12. Schließvorrichtungen von Öffnungen, die wasserdicht verschließbar sein müssen, sind entsprechend zu kennzeichnen.
13. Werden Querflutöffnungen zur Verringerung von asymmetrischen Flutungen vorgesehen, müssen sie folgenden Bedingungen entsprechen:
|
a) |
Für die Berechnung der Querflutung ist die IMO-Entschließung A.266 (VIII) anzuwenden; |
|
b) |
sie müssen selbsttätig wirken; |
|
c) |
sie dürfen nicht mit Absperrarmaturen versehen sein; |
|
d) |
die Zeit für den vollständigen Ausgleich darf 15 Minuten nicht überschreiten. |
Artikel 15.04
Sicherheitsabstand und Freibord
1. Der Sicherheitsabstand muss mindestens der Summe entsprechen
|
a) |
aus der zusätzlichen seitlichen Eintauchung, die sich, gemessen an der Außenhaut, durch die zulässige Krängung nach Artikel 15.03 Nummer 3 Buchstabe e ergibt und |
|
b) |
aus dem Restsicherheitsabstand nach Artikel 15.03 Nummer 3 Buchstabe g. |
Bei Schiffen ohne Schottendeck muss der Sicherheitsabstand mindestens 500 mm betragen.
2. Der Freibord muss mindestens der Summe entsprechen
|
a) |
aus der zusätzlichen seitlichen Eintauchung, die sich, gemessen an der Außenhaut, durch die Krängung nach Artikel 15.03 Nummer 3 Buchstabe e ergibt und |
|
b) |
dem Restfreibord nach Artikel 15.03 Nummer 3 Buchstabe f. |
Der Freibord muss jedoch mindestens 300 mm betragen.
3. Die Ebene der größten Einsenkung ist so festzusetzen, dass der Sicherheitsabstand nach Nummer 1, der Freibord nach Nummer 2 und die Artikel 15.02 und 15.03 eingehalten sind.
4. Die Untersuchungskommission kann aus Sicherheitsgründen einen größeren Sicherheitsabstand oder einen größeren Freibord festsetzen.
Artikel 15.05
Höchstzulässige Zahl der Fahrgäste
1. Die Untersuchungskommission setzt die höchstzulässige Zahl der Fahrgäste fest und trägt diese in das Gemeinschaftszeugnis ein.
2. Die höchstzulässige Zahl der Fahrgäste darf keinen der folgenden Werte überschreiten:
|
a) |
Zahl der Fahrgäste, für die eine Evakuierungsfläche nach Artikel 15.06 Nummer 8 nachgewiesen ist, |
|
b) |
Zahl der Fahrgäste, die der Stabilitätsberechnung nach Artikel 15.03 zugrunde gelegt ist, |
|
c) |
Zahl der vorhandenen Betten für Fahrgäste auf Kabinenschiffen, die für Reisen mit Übernachtung genutzt werden. |
3. Für Kabinenschiffe, die auch als Tagesausflugsschiffe eingesetzt werden, ist die Zahl der Fahrgäste als Tagesausflugsschiff und als Kabinenschiff zu berechnen und in das Gemeinschaftszeugnis einzutragen.
4. Die höchstzulässige Zahl der Fahrgäste ist an Bord an auffallender Stelle deutlich lesbar anzuschlagen.
Artikel 15.06
Fahrgasträume und -bereiche
1. Fahrgasträume müssen
|
a) |
sich auf allen Decks hinter der Ebene des Kollisionsschotts und, sofern sie unterhalb des Schottendecks liegen, vor der Ebene des Heckschotts befinden und |
|
b) |
von Maschinen- und Kesselräumen gasdicht getrennt sein; |
|
c) |
so angeordnet sein, dass Sichtlinien nach Artikel 7.02 sie nicht durchqueren. |
2. Schränke oder Räume nach Artikel 11.13 für brennbare Flüssigkeiten müssen sich außerhalb des Fahrgastbereiches befinden.
3. Anzahl und Breite der Ausgänge von Fahrgasträumen müssen den folgenden Anforderungen genügen:
|
a) |
Räume oder Gruppen von Räumen, die für 30 oder mehr Fahrgäste vorgesehen oder eingerichtet sind oder für 12 oder mehr Fahrgäste Schlafplätze aufweisen, müssen mindestens zwei Ausgänge haben. Auf Tagesausflugsschiffen darf einer dieser zwei Ausgänge durch zwei Notausgänge ersetzt sein. |
|
b) |
Befinden sich Räume unter dem Schottendeck, darf einer der Ausgänge eine wasserdichte Schotttür nach Artikel 15.02 Nummer 10 zu einer benachbarten Abteilung sein, von der aus das höherliegende Deck unmittelbar erreicht werden kann. Der andere Ausgang muss unmittelbar oder, wenn nach Buchstabe a gestattet, als Notausgang auf das Schottendeck oder ins Freie führen. Dies gilt nicht für die einzelnen Kabinen. |
|
c) |
Ausgänge nach Buchstabe a und Buchstabe b müssen zweckmäßig angeordnet sein und müssen eine lichte Breite von mindestens 0,80 m sowie eine lichte Höhe von mindestens 2,00 m haben. Bei Türen von Fahrgastkabinen und sonstigen kleinen Räumen darf die lichte Breite bis auf 0,70 m herabgesetzt werden. |
|
d) |
Bei Räumen oder Gruppen von Räumen, die für mehr als 80 Fahrgäste vorgesehen sind, muss die Summe der Breiten aller Ausgänge, die für Fahrgäste bestimmt sind und von diesen im Notfall benutzt werden müssen, mindestens 0,01 m je Fahrgast betragen. |
|
e) |
Ist die Anzahl der Fahrgäste für die Gesamtbreite der Ausgänge maßgebend, muss die Breite jedes Ausgangs mindestens 0,005 m je Fahrgast betragen. |
|
f) |
Notausgänge müssen eine kleinste Seitenlänge von mindestens 0,60 m aufweisen oder einen Mindestdurchmesser von 0,70 m. Sie müssen in Fluchtrichtung öffnen und beiderseits gekennzeichnet sein. |
|
g) |
Ausgänge von Räumen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 0,90 m haben. Ausgänge, die gewöhnlich für das an oder von Bord gehen von Personen mit eingeschränkter Mobilität genutzt werden, müssen eine lichte Breite von mindestens 1,50 m aufweisen. |
4. Türen von Fahrgasträumen müssen den folgenden Anforderungen genügen:
|
a) |
Mit Ausnahme der Türen, die nach Verbindungsgängen führen, müssen sie sich nach außen öffnen lassen oder als Schiebetüren gebaut sein. |
|
b) |
Kabinentüren müssen so beschaffen sein, dass sie jederzeit auch von der Außenseite aufgeschlossen werden können. |
|
c) |
Türen mit Antrieb müssen sich bei Ausfall der Antriebsenergie leicht öffnen lassen. |
|
d) |
Bei Türen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, muss auf der Seite, in die die Tür ausschwingt, der seitliche Abstand zwischen der schlossseitigen Innenkante des Türrahmens und einer benachbarten, senkrecht zur Türebene angeordneten Wand mindestens 0,60 m betragen. |
5. Verbindungsgänge müssen den folgenden Anforderungen genügen:
|
a) |
Sie müssen eine lichte Breite von mindestens 0,80 m oder, wenn sie zu Räumen führen, die von mehr als 80 Fahrgästen genutzt werden, mindestens 0,01 m je Fahrgast haben. |
|
b) |
Ihre lichte Höhe darf 2,00 m nicht unterschreiten. |
|
c) |
Verbindungsgänge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 1,30 m aufweisen. Verbindungsgänge mit einer Breite von mehr als 1,50 m müssen beiderseits Handläufe aufweisen. |
|
d) |
Führt zu einem für Fahrgäste bestimmten Raum nur ein Verbindungsgang, muss die lichte Breite des Verbindungsgangs mindestens 1,00 m betragen. |
|
e) |
Sie müssen frei von Absätzen sein. |
|
f) |
Sie dürfen nur zu freien Decks, Räumen oder Treppen führen. |
|
g) |
Sackgassen in Verbindungsgängen dürfen nicht länger als zwei Meter sein. |
6. Fluchtwege müssen zusätzlich zu Nummer 5 den folgenden Anforderungen genügen:
|
a) |
Bei der Anordnung von Treppen, Ausgängen und Notausgängen muss berücksichtigt sein, dass bei Feuer in einem beliebigen Raum alle anderen Räume verlassen werden können. |
|
b) |
Fluchtwege müssen auf kürzestem Weg zu Evakuierungsflächen nach Nummer 8 führen. |
|
c) |
Fluchtwege dürfen nicht durch Maschinenräume und Küchen führen. |
|
d) |
Im Verlauf von Fluchtwegen dürfen keine Steigeisengänge, Leitern oder Ähnliches eingebaut sein. |
|
e) |
Türen an Fluchtwegen müssen so gebaut sein, dass sie die Mindestbreite des Fluchtweges nach Nummer 5 Buchstabe a oder d nicht einengen. |
|
f) |
Fluchtwege und Notausgänge müssen deutlich markiert sein. Die Markierungen müssen von der Notbeleuchtung beleuchtet werden. |
7. Fluchtwege und Notausgänge müssen über ein geeignetes Sicherheitsleitsystem verfügen.
8. Für alle Personen an Bord müssen Sammelflächen vorhanden sein, die den folgenden Anforderungen genügen:
|
a) |
Die Gesamtfläche der Sammelflächen AS in m2 muss mindestens dem folgenden Wert entsprechen:
In dieser Formel bezeichnet
|
|
b) |
Jede einzelne Sammel- und Evakuierungsfläche muss größer als 10 m2 sein. |
|
c) |
Die Sammelflächen müssen frei von beweglichem und festem Mobiliar sein. |
|
d) |
Befindet sich in einem Raum, in dem eine Sammelfläche ausgewiesen ist, bewegliches Mobiliar, so ist dieses ausreichend gegen Verrutschen zu sichern. |
|
e) |
Von den Evakuierungsflächen müssen die Rettungsmittel leicht zugänglich sein. |
|
f) |
Eine sichere Evakuierung der Personen von diesen Evakuierungsflächen muss von beiden Seiten des Schiffes möglich sein. |
|
g) |
Die Sammelflächen müssen oberhalb der Tauchgrenze liegen. |
|
h) |
Die Sammel- und Evakuierungsflächen sind im Sicherheitsplan als solche darzustellen und an Bord zu kennzeichnen. |
|
i) |
Befindet sich in einem Raum, in dem eine Sammelfläche ausgewiesen ist, fest eingebautes Sitzmobiliar, braucht die Zahl der Personen, für die es geeignet ist, bei der Berechnung der Gesamtfläche der Sammelflächen nach Buchstabe a nicht berücksichtigt zu werden. Die Zahl der Personen, für die in einem Raum fest eingebautes Sitzmobiliar berücksichtigt wird, darf jedoch nicht die Zahl der Personen übersteigen, für die in diesem Raum Sammelflächen zur Verfügung stehen. |
|
j) |
Die Buchstaben d und i gelten auch für offene Decks, auf denen Sammelflächen ausgewiesen sind. |
|
k) |
Sind an Bord Sammelrettungsmittel nach Artikel 15.09 Nummer 5 vorhanden, braucht die Zahl der Personen, für die sie geeignet sind, bei der Berechnung der Gesamtfläche der Sammelflächen nach Buchstabe a nicht berücksichtigt zu werden. |
|
l) |
Die Gesamtfläche nach Buchstabe a muss jedoch in allen Fällen, in denen eine Reduzierung nach Buchstabe i bis Buchstabe k erfolgt, für mindestens 50 % der höchstzulässigen Zahl der Fahrgäste an Bord ausreichen. |
9. Treppen im Fahrgastbereich und deren Podeste müssen
|
a) |
entsprechend der Europäischen Norm EN 13056: 2000 gebaut sein, |
|
b) |
eine lichte Breite von mindestens 0,80 m oder, wenn sie zu Verbindungsgängen oder Treppen führen, die von mehr als 80 Fahrgästen genutzt werden, mindestens 0,01 m je Fahrgast haben; |
|
c) |
eine lichte Breite von mindestens 1,00 m haben, wenn sie zu einem für Fahrgäste bestimmten Raum führen, der nur über diese Verbindungstreppe zugänglich ist; |
|
d) |
im sicheren Bereich liegen, sofern nicht auf jeder Schiffsseite im gleichen Raum mindestens eine Treppe vorhanden ist; |
|
e) |
darüber hinaus, wenn sie für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, die folgenden Anforderungen erfüllen:
|
Aufzüge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, und Aufstiegshilfen, wie Treppenlifte oder Hebebühnen, müssen entsprechend einer einschlägigen Norm oder Vorschrift eines Mitgliedstaates der Gemeinschaft ausgeführt sein.
10. Für Fahrgäste bestimmte, nicht geschlossene Teile der Decks müssen den folgenden Anforderungen genügen:
|
a) |
Sie müssen mit einem festen Schanzkleid von mindestens 1,00 m Höhe oder einem Geländer nach der Europäischen Norm EN 711: 1995, Bauart PF, PG oder PZ umgeben sein. Schanzkleider und Geländer von Decks, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine Höhe von mindestens 1,10 m aufweisen. |
|
b) |
Öffnungen und Einrichtungen für das an oder von Bord gehen sowie Öffnungen für das Ein- oder Ausladen müssen gesichert werden können und eine lichte Breite von mindestens 1,00 m haben. Öffnungen, die gewöhnlich für das an oder von Bord gehen von Personen mit eingeschränkter Mobilität genutzt werden, müssen eine lichte Breite von 1,50 m aufweisen. |
|
c) |
Sind die Öffnungen oder Einrichtungen für das an oder von Bord gehen nicht vom Steuerhaus einsehbar, müssen optische oder elektronische Hilfsmittel vorhanden sein. |
|
d) |
Durch sitzende Personen dürfen Sichtlinien nach Artikel 7.02 nicht unterbrochen werden. |
11. Die nicht für Fahrgäste bestimmten Teile der Schiffe, insbesondere die Zugänge zum Steuerhaus, zu den Winden und zu Maschinenräumen, müssen gegen Zutritt Unbefugter gesichert werden können. An diesen Zugängen muss außerdem an auffälliger Stelle ein Symbol gemäß Bild 1 der Anlage I angebracht sein.
12. Landstege müssen entsprechend der Europäischen Norm EN 14206: 2003 beschaffen sein. Abweichend von Artikel 10.02 Nummer 2 Buchstabe d kann deren Länge weniger als 4 m betragen.
13. Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, müssen eine lichte Breite von mindestens 1,30 m aufweisen und frei von Schwellen und Süllen sein, deren Höhe 0,025 m überschreitet. Wände an Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, sind mit Handläufen mit einer Höhe von 0,90 m über dem Boden zu versehen.
14. Glastüren, Glaswände an Verkehrsflächen und Fensterscheiben müssen aus vorgespanntem Glas oder Verbundglas hergestellt sein. Sie können auch, wenn hinsichtlich Feuerschutz zulässig, aus Kunststoff hergestellt sein.
Durchsichtige Türen und bis zum Boden reichende durchsichtige Wände an Verkehrsflächen müssen auffällig gekennzeichnet sein.
15. Aufbauten, die vollständig oder deren Dächer aus Panoramascheiben bestehen, dürfen nur aus Materialien hergestellt sein, die im Schadensfall die Verletzungsgefahr für Personen möglichst gering halten.
16. Trinkwasseranlagen müssen mindestens den Anforderungen des Artikels 12.05 entsprechen.
17. Es müssen Toiletten für Fahrgäste vorhanden sein. Mindestens eine Toilette muss entsprechend einer einschlägigen Norm oder Vorschrift eines Mitgliedstaates der Gemeinschaft für die Nutzung durch Personen mit eingeschränkter Mobilität ausgestattet und über Fahrgastbereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind, zu erreichen sein.
18. Kabinen, die nicht über ein zu öffnendes Fenster verfügen, müssen an eine Lüftungsanlage angeschlossen sein.
19. Räume, in denen Besatzung oder Bordpersonal untergebracht sind, müssen diesem Artikel sinngemäß entsprechen.
Artikel 15.07
Antriebssystem
Zusätzlich zum Hauptantriebssystem muss das Schiff mit einem zweiten unabhängigen Antriebssystem ausgerüstet sein, das sicherstellt, dass das Schiff bei Ausfall des Hauptantriebssystems sich aus eigener Kraft fortbewegen kann.
Das zweite unabhängige Antriebssystem muss sich in einem separaten Maschinenraum befinden. Wenn die beiden Maschinenräume gemeinsame Wandungen haben, müssen sie entsprechend Artikel 15.11 Nummer 2 gebaut sein.
Artikel 15.08
Sicherheitseinrichtung und -ausrüstung
1. Fahrgastschiffe müssen über eine interne Sprechverbindung nach Artikel 7.08 verfügen. Sie muss zusätzlich die Betriebsräume und — sofern keine direkte Verständigung vom Steuerstand aus besteht — die Einstiegsbereiche und Evakuierungsflächen für Fahrgäste nach Artikel 15.06 Nummer 8 erfassen.
2. Alle Fahrgastbereiche müssen mit einer Lautsprecheranlage erreicht werden können. Die Anlage muss so dimensioniert sein, dass übertragene Informationen deutlich von Hintergrundgeräuschen unterschieden werden können. Sofern eine direkte Verständigung vom Steuerstand zu einem Fahrgastbereich besteht, brauchen dort keine Lautsprecher vorhanden zu sein.
3. Eine Alarmanlage muss vorhanden sein. Diese muss unterteilt sein in
|
a) |
eine Anlage zur Alarmierung von Schiffsführung und Besatzung durch Fahrgäste, Besatzungsmitglieder oder Bordpersonal. Dieser Alarm soll nur in den Räumen für Schiffsführung und Besatzung erfolgen und darf nur durch die Schiffsführung gelöscht werden können. Der Alarm muss mindestens an den folgenden Stellen ausgelöst werden können:
Die Alarmauslöser sind in einer Höhe von 0,85 m bis 1,10 m über dem Boden anzubringen; |
|
b) |
eine Anlage zur Alarmierung der Fahrgäste durch die Schiffsführung. Dieser Alarm muss in allen für Fahrgäste zugänglichen Räumen deutlich und unverkennbar wahrnehmbar sein. Er muss im Steuerhaus und an einer ständig von Personal besetzten Stelle ausgelöst werden können; |
|
c) |
eine Anlage zur Alarmierung der Besatzung und des Bordpersonals durch die Schiffsführung. Die Alarmanlage nach Artikel 7.09 Nummer 1 muss auch die Aufenthaltsräume für das Bordpersonal, die Kühlräume und sonstige Vorratsräume erreichen. |
Die Alarmauslöser müssen gegen unbeabsichtigten Gebrauch geschützt sein.
4. Jede wasserdichte Abteilung muss mit einem Niveaualarm ausgerüstet sein.
5. Es müssen zwei motorisch angetriebene Lenzpumpen vorhanden sein.
6. Ein fest installiertes Lenzsystem nach Artikel 8.06 Nummer 4 muss vorhanden sein.
7. Kühlräume müssen sich auch bei abgeschlossener Tür von innen öffnen lassen.
8. Befinden sich Teile von CO2-Schankanlagen in Räumen unter Deck, so müssen diese mit einer Lüftungsanlage versehen sein, die beim Öffnen der Tür oder der Luke dieses Raums automatisch einsetzt. Die Lüftungsrohre müssen bis auf 0,05 m zum Boden dieses Raums heruntergeführt sein.
9. Zusätzlich zu dem Verbandskasten nach Artikel 10.02 Nummer 2 Buchstabe f müssen weitere Verbandskästen in ausreichender Zahl vorhanden sein. Die Verbandskästen und ihre Unterbringung müssen den Anforderungen nach Artikel 10.02 Nummer 2 Buchstabe f entsprechen.
Artikel 15.09
Rettungsmittel
1. Zusätzlich zu den in Artikel 10.05 Nummer 1 genannten Rettungsringen müssen auf allen für Fahrgäste bestimmten, nicht geschlossenen Teilen der Decks auf beiden Schiffsseiten Rettungsringe entsprechend der Europäischen Norm EN 14144: 2003 in jeweils maximal 20 m Abstand vorhanden sein.
Eine Hälfte aller vorgeschriebenen Rettungsringe muss mit jeweils einer mindestens 30 m langen, schwimmfähigen Leine von 8 bis 11 mm Durchmesser versehen sein. Die andere Hälfte der vorgeschriebenen Rettungsringe muss mit einem selbstzündenden, batteriebetriebenen und in Wasser nicht verlöschenden Licht versehen sein.
2. Zusätzlich zu den Rettungsringen nach Nummer 1 müssen
|
a) |
für alle Mitglieder des Bordpersonals, die Aufgaben nach der Sicherheitsrolle übernehmen, Einzelrettungsmittel nach Artikel 10.05 Nummer 2; |
|
b) |
für die übrigen Mitglieder des Bordpersonals Einzelrettungsmittel nach der Europäischen Norm EN 395: 1998 oder EN 396: 1998 griffbereit vorhanden sein. |
3. Fahrgastschiffe müssen über geeignete Einrichtungen verfügen, die Personen einen sicheren Übergang von Bord in seichtes Wasser, an das Ufer oder an Bord eines anderen Fahrzeuges ermöglichen.
4. Zusätzlich zu den Rettungsmitteln nach den Nummern 1 und 2 müssen für insgesamt 100 % der höchstzulässigen Zahl der Fahrgäste Einzelrettungsmittel nach den Europäischen Normen EN 395: 1998 oder EN 396: 1998 vorhanden sein.
Soweit die Einzelrettungsmittel nach Satz 1 nicht auch für Kinder geeignet sind, müssen für 10 % der höchstzulässigen Zahl der Fahrgäste, Einzelrettungsmittel nach der Europäischen Norm EN 395: 1998 für Kinder mit einem Körpergewicht bis 30 kg vorhanden sein.
5. Sammelrettungsmittel sind Beiboote nach Artikel 10.04 sowie Rettungsflöße.
Rettungsflöße müssen
|
a) |
über eine Beschriftung verfügen, aus der der Verwendungszweck und die Zahl der Personen hervorgeht, für die sie geeignet sind, |
|
b) |
ausreichend Raum für die im Sitzen platznehmende zulässige Zahl der Personen bieten, |
|
c) |
einen Auftrieb im Frischwasser von mindestens 750 N je Personen haben, |
|
d) |
mit einem mit dem Fahrgastschiff verbundenen Seil zur Vermeidung von Abtreiben versehen sein, |
|
e) |
aus geeigneten Werkstoffen gefertigt und widerstandsfähig gegen Öl und Ölerzeugnisse sowie gegen Temperaturen bis zu 50 °C sein, |
|
f) |
eine stabile Schwimmlage einnehmen und beibehalten und dabei über geeignete Haltevorrichtungen für die angegebene Personenzahl verfügen, |
|
g) |
rückstrahlend orangefarbig sein oder dauerhaft angebrachte rückstrahlende, allseits sichtbare Flächen von mindestens 100 cm2 haben, |
|
h) |
von ihrem Aufstellungsort rasch und sicher von einer Person über Bord gelassen werden können oder frei aufschwimmbar sein und |
|
i) |
mit geeigneten Einrichtungen von den Evakuierungsflächen nach Artikel 15.06 Nummer 8 in die Rettungsflöße versehen sein, wenn der vertikale Abstand zwischen dem Deck der Evakuierungsflächen und der Fläche der größten Einsenkung größer als 1 m ist. |
6. Zusätzliche Sammelrettungsmittel sind Ausrüstungsgegenstände, die den Auftrieb mehrerer sich im Wasser befindlicher Personen ermöglichen. Sie müssen
|
a) |
über eine Beschriftung verfügen, aus welcher der Verwendungszweck und die Zahl der Personen hervorgeht, für die sie geeignet sind, |
|
b) |
einen Auftrieb im Frischwasser von mindestens 100 N je Person haben, |
|
c) |
aus geeigneten Werkstoffen gefertigt und widerstandsfähig gegen Öl und Ölerzeugnisse sowie gegen Temperaturen bis zu 50 °C sein, |
|
d) |
eine stabile Schwimmlage einnehmen und beibehalten und dabei über geeignete Haltevorrichtungen für die angegebene Personenzahl verfügen, |
|
e) |
rückstrahlend orangefarbig sein oder dauerhaft angebrachte rückstrahlende, allseits sichtbare Flächen von mindestens 100 cm2 haben und |
|
f) |
von ihrem Aufstellungsort rasch und sicher von einer Person über Bord gelassen werden können oder frei aufschwimmbar sein. |
7. Aufblasbare Sammelrettungsmittel müssen darüber hinaus
|
a) |
aus mindestens zwei getrennten Luftkammern bestehen, |
|
b) |
beim Zuwasserbringen selbsttätig oder durch Handauslösung aufgeblasen werden können und |
|
c) |
bei jeder vorkommenden Belastung, auch wenn nur die Hälfte der Luftkammern aufgeblasen ist, eine stabile Schwimmlage einnehmen und beibehalten. |
8. Die Rettungsmittel müssen an Bord so untergebracht sein, dass sie im Bedarfsfall leicht und sicher erreicht werden können. Verdeckte Aufbewahrungsstellen müssen deutlich gekennzeichnet sein.
9. Die Rettungsmittel müssen nach den Herstellerangaben geprüft sein.
10. Das Beiboot muss mit einem Motor und einem Suchscheinwerfer ausgestattet sein.
11. Eine geeignete Krankentrage muss vorhanden sein.
Artikel 15.10
Elektrische Anlagen
1. Für die Beleuchtung sind nur elektrische Anlagen zulässig.
2. Artikel 9.16 Nummer 3 gilt zusätzlich auch für Gänge und Aufenthaltsräume für Fahrgäste.
3. Für folgende Räume und Stellen muss eine ausreichende Beleuchtung und Notbeleuchtung vorgesehen werden.
|
a) |
Stellen, an denen Rettungsmittel aufbewahrt werden und an denen sie gewöhnlich zum Einsatz vorbereitet werden; |
|
b) |
Fluchtwege, Einstiege für Fahrgäste, einschließlich Landstege, Zu- und Ausgänge, Verbindungsgänge, Aufzüge und Treppen von Wohnungen, Kabinen- und Wohnbereichen; |
|
c) |
Markierungen der Fluchtwege und Notausgänge; |
|
d) |
Sonstige Bereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind; |
|
e) |
Betriebs-, Maschinen- und Rudermaschinenräume sowie ihre Ausgänge; |
|
f) |
Steuerhaus; |
|
g) |
Raum für die Notstromquelle; |
|
h) |
Stellen, an denen sich Feuerlöschgeräte und die Bedienteile der Feuerlöschanlagen befinden; |
|
i) |
Bereiche, in denen sich Fahrgäste, Bordpersonal und Besatzung im Notfall sammeln. |
4. Es muss eine Notstromanlage, bestehend aus Notstromquelle und Notschalttafel, vorhanden sein, die bei Ausfall der Speisung folgender elektrischer Einrichtungen deren gleichzeitige Ersatzspeisung übernehmen kann, soweit die Einrichtung keine eigene Stromquelle besitzt:
|
a) |
Signalleuchten; |
|
b) |
Schallgeräte; |
|
c) |
Notbeleuchtung nach Nummer 3; |
|
d) |
Sprechfunkanlage; |
|
e) |
Alarm-, Lautsprecher- und bordinterne Nachrichtenübermittlungsanlagen; |
|
f) |
Scheinwerfer nach Artikel 10.02 Nummer 2 Buchstabe i; |
|
g) |
Feuermeldesystem; |
|
h) |
weitere Sicherheitseinrichtungen wie selbsttätige Druckwassersprühanlagen oder Feuerlöschpumpen; |
|
i) |
Aufzüge und Aufstiegshilfen nach Artikel 15.06 Nummer 9 Satz 2. |
5. Die Beleuchtungskörper der Notbeleuchtung müssen als solche gekennzeichnet sein.
6. Die Notstromanlage muss außerhalb des Hauptmaschinenraums, der Räume, in denen die Energiequellen nach Artikel 9.02 Nummer 1 untergebracht sind, und des Aufstellungsraums der Hauptschalttafel aufgestellt und von diesen Räumen durch Trennflächen nach Artikel 15.11 Nummer 2 abgetrennt sein.
Kabel, die elektrische Einrichtungen im Notfall versorgen, sind so einzubauen und zu führen, dass die Kontinuität der Versorgung zu diesen Einrichtungen im Fall von Feuer und Flutung aufrecht erhalten bleibt. In jedem Fall dürfen diese Kabel nicht durch den Hauptmaschinenraum, durch Küchen oder Räume geführt werden, welche die elektrische Hauptenergiequelle und die zugehörige Ausrüstung enthalten, ausgenommen nur insofern, wie es notwendig ist, in diesen Bereichen Einrichtungen für den Notfall vorzusehen.
Die Notstromanlage muss oberhalb der Tauchgrenze aufgestellt sein.
7. Als Notstromquelle sind zulässig:
|
a) |
Aggregate mit eigener unabhängiger Brennstoffversorgung und unabhängigem Kühlsystem, die bei Netzausfall selbsttätig anlaufen und innerhalb von 30 Sekunden die Stromversorgung selbsttätig übernehmen oder, wenn sie sich in unmittelbarer Nähe des Steuerhauses oder einer anderen ständig durch Besatzungsmitglieder besetzten Stelle befinden, von Hand angelassen werden können. |
|
b) |
Akkumulatoren, die bei Netzausfall die Speisung automatisch übernehmen oder, wenn sie sich in unmittelbarer Nähe des Steuerhauses oder einer anderen ständig durch Besatzungsmitglieder besetzten Stelle befinden, von Hand zugeschaltet werden können. Sie müssen in der Lage sein, die aufgeführten Verbraucher während der vorgeschriebenen Zeit ohne Zwischenladung und ohne unzulässigen Spannungsrückgang zu versorgen. |
8. Die für die Notstromversorgung vorzusehende Betriebsdauer ist nach der Zweckbestimmung des Fahrgastschiffes festzulegen. Sie darf 30 Minuten nicht unterschreiten.
9. Die Isolationswiderstände und die Erdung für elektrische Systeme müssen anlässlich von Untersuchungen nach Artikel 2.09 geprüft werden.
10. Die Energiequellen nach Artikel 9.02 Nummer 1 müssen voneinander unabhängig sein.
11. Störungen in der Haupt- oder Notstromanlage dürfen nicht zu einer gegenseitigen Beeinflussung der Betriebssicherheit der Anlagen führen.
Artikel 15.11
Feuerschutz
1. Die brandschutztechnische Eignung von Werkstoffen und Bauteilen muss von einem akkreditierten Prüfinstitut auf Basis von geeigneten Prüfvorschriften festgestellt sein.
|
a) |
Das Prüfinstitut muss
|
|
b) |
Als Prüfvorschriften zur Feststellung der Nichtbrennbarkeit von Werkstoffen sind
|
|
c) |
Als Prüfvorschriften zur Feststellung der Schwerentflammbarkeit von Werkstoffen sind
|
|
d) |
Als Prüfvorschriften zur Feststellung der Feuerwiderstandsfähigkeit sind
|
2. Trennflächen von Räumen müssen entsprechend den folgenden Tabellen ausgeführt sein:
Tabelle für Trennflächen von Räumen, in denen keine Druckwassersprühanlagen nach Artikel 10.03a installiert sind
|
Räume |
Kontrollstationen |
Treppenschächte |
Sammelflächen |
Unterkunftsräume |
Maschinenräume |
Küchen |
Vorratsräume |
|
Kontrollstationen |
— |
A0 |
A0/B15 (6) |
A30 |
A60 |
A60 |
A60 |
|
Treppenschächte |
|
— |
A0 |
A30 |
A60 |
A60 |
A60 |
|
Sammelflächen |
|
|
— |
A30/B15 (7) |
A60 |
A60 |
A60 |
|
Unterkunftsräume |
|
|
|
—/B15 (8) |
A60 |
A60 |
A60 |
|
Maschinenräume |
|
|
|
|
A60/A0 (9) |
A60 |
A60 |
|
Küchen |
|
|
|
|
|
A0 |
A60/B15 (10) |
|
Vorratsräume |
|
|
|
|
|
|
— |
Tabelle für Trennflächen von Räumen, in denen Druckwassersprühanlagen nach Artikel 10.03a installiert sind
|
Räume |
Kontrollstationen |
Treppenschächte |
Sammelflächen |
Unterkunftsräume |
Maschinenräume |
Küchen |
Vorratsräume |
|
Kontrollstationen |
— |
A0 |
A0/B15 (11) |
A0 |
A60 |
A60 |
A30 |
|
Treppenschächte |
|
— |
A0 |
A0 |
A60 |
A30 |
A0 |
|
Sammelflächen |
|
|
— |
A30/B15 (12) |
A60 |
A60 |
A60 |
|
Unterkunftsräume |
|
|
|
—/B0 (13) |
A60 |
A30 |
A0 |
|
Maschinenräume |
|
|
|
|
A60/A0 (14) |
A60 |
A60 |
|
Küchen |
|
|
|
|
|
— |
B15 |
|
Vorratsräume |
|
|
|
|
|
|
— |
|
a) |
Trennflächen vom Typ A sind Schotte, Wände und Decks, die den folgenden Anforderungen genügen:
|
|
b) |
Trennflächen vom Typ B sind Schotte, Wände, Decks, Decken oder Verkleidungen, die den folgenden Anforderungen genügen:
|
|
c) |
Die Untersuchungskommission kann in Übereinstimmung mit dem Code für Brandprüfverfahren einen Versuch an einer Muster-Trennfläche vorschreiben, um sicherzustellen, dass den obigen Vorschriften über die Widerstandsfähigkeit und Temperaturerhöhung entsprochen ist. |
3. In Räumen, ausgenommen Maschinen- und Vorratsräumen, verwendete Farben, Lacke, und andere Produkte zur Oberflächenbehandlung sowie Deckbeläge müssen schwer entflammbar sein. Teppichböden, Stoffe, Vorhänge und andere hängende Textilmaterialien sowie Polstermöbel und Bettzeug müssen schwer entflammbar sein, sofern die Räume, in denen sie sich befinden, nicht über eine Druckwassersprühanlage nach Artikel 10.03a verfügen.
4. In Unterkunftsräumen angebrachte Decken und Wandverkleidungen einschließlich ihrer Unterkonstruktion müssen, sofern die Räume nicht über eine Druckwassersprühanlage nach Artikel 10.03a verfügen, aus nicht brennbaren Werkstoffen hergestellt sein mit Ausnahme ihrer Oberflächen, die zumindest schwer entflammbar sein müssen.
5. In Unterkunftsräumen, in denen sich Sammelflächen befinden, müssen Möbel und Einbauten aus nicht brennbaren Werkstoffen hergestellt sein, sofern die Räume nicht über eine Druckwassersprühanlage nach Artikel 10.03a verfügen.
6. Farben, Lacke und sonstige Stoffe, die auf freiliegenden Innenflächen verwendet werden, dürfen keine außergewöhnlichen Mengen von Rauch und giftigen Stoffen erzeugen. Dies ist in Übereinstimmung mit dem Code für Brandprüfverfahren nachzuweisen.
7. Isoliermaterialien in Unterkunftsräumen müssen nicht brennbar sein. Dies gilt nicht für Isolierungen von kühlmittelführenden Leitungen. Die Oberflächen der Isolierungen dieser Leitungen müssen zumindest schwer entflammbar sein.
8. Türen in Trennflächen nach Nummer 2 müssen den folgenden Bestimmungen genügen:
|
a) |
Sie müssen den gleichen Anforderungen der Nummer 2 genügen wie die Trennflächen selbst. |
|
b) |
Sie müssen, sofern es sich um Türen in Trennwänden nach Nummer 10 oder in Umschließungen von Maschinenräumen, Küchen und Treppen handelt, selbstschließend sein. |
|
c) |
Selbstschließende Türen, die im normalen Betrieb geöffnet sind, müssen an Ort und Stelle und von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus geschlossen werden können. Nach einem fernbetätigten Schließen muss sich die Tür an Ort und Stelle erneut öffnen und sicher schließen lassen. |
|
d) |
Wasserdichte Türen nach Artikel 15.02 brauchen nicht isoliert zu werden. |
9. Wände nach Nummer 2 müssen von Deck zu Deck durchgehend sein oder an durchgehenden Decken, die den gleichen Anforderungen nach Nummer 2 genügen, enden.
10. Folgende Fahrgastbereiche müssen durch senkrechte Trennflächen nach Nummer 2 unterteilt sein:
|
a) |
Fahrgastbereiche, deren Gesamtgrundfläche 800 m2 überschreitet; |
|
b) |
Fahrgastbereiche, in denen sich Kabinen befinden, in Abständen von höchstens 40 m. |
Die senkrechten Trennflächen müssen unter normalen Bedingungen rauchdicht und von Deck zu Deck durchgehend sein.
11. Hohlräume über Decken, unter Fußböden und hinter Wandverkleidungen müssen in Abständen von höchstens 14 m durch nicht brennbare, auch im Brandfall gut abdichtende Luftzugssperren abgetrennt sein.
12. Treppen müssen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Werkstoff hergestellt sein.
13. Innentreppen und Aufzüge müssen in allen Ebenen durch Wände nach Nummer 2 eingeschachtet sein. Folgende Ausnahmen sind zulässig:
|
a) |
Eine Treppe, die nur zwei Decks verbindet, braucht nicht eingeschachtet zu sein, wenn auf einem Deck die Treppe durch Wände nach Nummer 2 umschlossen ist. |
|
b) |
In einem Unterkunftsraum brauchen Treppen nicht eingeschachtet zu sein, wenn sie völlig im Innern dieses Raumes liegen und
|
14. Lüftungssysteme und Luftversorgungsanlagen müssen den folgenden Anforderungen genügen:
|
a) |
Sie müssen so ausgeführt sein, dass einer Ausbreitung von Feuer und Rauch durch diese Systeme und Anlagen vorgebeugt ist. |
|
b) |
Öffnungen für Zu- und Abluft und Luftversorgungsanlagen müssen geschlossen werden können. |
|
c) |
Lüftungskanäle müssen aus Stahl oder einem gleichwertigen nicht brennbaren Werkstoff hergestellt und sicher untereinander sowie mit dem Schiffsaufbau verbunden sein. |
|
d) |
Wenn Lüftungskanäle mit einem Querschnitt von mehr als 0,02 m2 durch Trennflächen nach Nummer 2 vom Typ A oder Trennflächen nach Nummer 10 geführt werden, müssen sie mit selbsttätigen und von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus bedienbaren Feuerklappen ausgerüstet sein. |
|
e) |
Lüftungssysteme für Küchen und Maschinenräume müssen von Lüftungssystemen, die andere Bereiche versorgen, getrennt sein. |
|
f) |
Abluftkanäle sind mit verschließbaren Öffnungen zur Inspektion und Reinigung zu versehen. Diese Öffnungen müssen in der Nähe der Brandklappen angeordnet sein. |
|
g) |
Eingebaute Ventilatoren müssen von einer zentralen Stelle außerhalb des Maschinenraums abstellbar sein. |
15. Küchen müssen mit Lüftungssystemen und Küchenherde mit Abzügen versehen sein. Die Abluftkanäle der Abzüge müssen den Anforderungen nach Nummer 14 genügen und zusätzlich mit handbetätigten Feuerklappen an den Eintrittsöffnungen versehen sein.
16. Kontrollstationen, Treppenschächte und innenliegende Evakuierungsflächen müssen mit natürlichen oder maschinellen Rauchabzugsanlagen versehen sein. Rauchabzugsanlagen müssen den folgenden Anforderungen genügen:
|
a) |
Sie müssen eine ausreichende Leistungsfähigkeit und Zuverlässigkeit aufweisen. |
|
b) |
Sie müssen den Betriebsbedingungen des Fahrgastschiffes gerecht werden. |
|
c) |
Wenn Rauchabzugsanlagen auch der allgemeinen Lüftung der Räume dienen, darf dadurch ihre Funktion als Rauchabzugsanlage im Brandfall nicht behindert werden. |
|
d) |
Rauchabzugsanlagen müssen über eine von Hand betätigte Auslöseeinrichtung verfügen. |
|
e) |
Maschinelle Rauchabzugsanlagen müssen zusätzlich von einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle aus bedient werden können. |
|
f) |
Rauchabzugsanlagen mit natürlichem Abzug müssen mit einem Öffnungsmechanismus versehen sein, der entweder von Hand oder von einer innerhalb des Abzuges gelegenen Energiequelle betätigt wird. |
|
g) |
Von Hand zu betätigende Auslöseeinrichtungen und Öffnungsmechanismen müssen von innerhalb und außerhalb des zu schützenden Raumes zugänglich sein. |
17. Unterkunftsräume, die nicht ständig von Bordpersonal und Besatzungsmitgliedern eingesehen werden, Küchen, Maschinenräume und sonstige gefährdete Räume müssen an ein zweckmäßiges Feuermeldesystem angeschlossen sein. Das Vorhandensein eines Brandes sowie der Brandbereich müssen selbsttätig an einer ständig von Bordpersonal oder Besatzungsmitgliedern besetzten Stelle angezeigt werden.
Artikel 15.12
Feuerbekämpfung
1. Zusätzlich zu den tragbaren Feuerlöschern nach Artikel 10.03 müssen mindestens folgende tragbare Feuerlöscher an Bord vorhanden sein:
|
a) |
ein tragbarer Feuerlöscher je angefangene 120 m2 Brutto-Fußbodenfläche der Fahrgasträume; |
|
b) |
ein tragbarer Feuerlöscher je angefangene Gruppe von 10 Kabinen; |
|
c) |
ein tragbarer Feuerlöscher in jeder Küche und in der Nähe eines jeden Raumes, in dem brennbare Flüssigkeiten gelagert oder verwendet werden. In Küchen muss das Löschmittel auch zur Bekämpfung von Fettbränden geeignet sein. |
Diese zusätzlichen Feuerlöscher müssen den Anforderungen des Artikels 10.03 Nummer 2 entsprechen und so aufgestellt und auf dem Schiff verteilt sein, dass bei einem Feuerherd an jeder Stelle zu jeder Zeit ein Feuerlöscher unmittelbar erreicht werden kann. In jeder Küche sowie in Frisiersalons und Parfümerien muss eine Feuerlöschdecke griffbereit vorhanden sein.
2. Fahrgastschiffe müssen mit einer Hydrantenanlage versehen sein, bestehend aus
|
a) |
zwei Feuerlöschpumpen mit motorischem Antrieb und ausreichender Kapazität, davon eine fest installiert; |
|
b) |
einer Feuerlöschleitung mit einer ausreichenden Anzahl von Hydranten mit fest angeschlossenen, mindestens 20 m langen Feuerlöschschläuchen mit Strahlrohr, das geeignet ist, sowohl einen Sprühnebel als auch einen Wasserstrahl zu erzeugen, und das mit einer Schließmöglichkeit versehen ist. |
3. Die Hydrantenanlagen müssen so ausgeführt und bemessen sein, dass
|
a) |
jede beliebige Stelle des Schiffes von mindestens zwei örtlich verschiedenen Hydranten aus mit je einer einzigen Schlauchlänge von höchstens 20 m Länge erreicht werden kann; |
|
b) |
der Druck bei den Hydranten mindestens 300 kPa beträgt und |
|
c) |
auf allen Decks eine Wasserstrahllänge von mindestens 6 m erreicht werden kann. |
Wenn Hydrantenschränke vorhanden sind, muss an ihren Außenseiten ein Symbol für „Löschschlauch“ gemäß Bild 5 der Anlage I mit einer Kantenlänge von mindestens 10 cm angebracht sein.
4. Hydrantenventile mit Schraubengewinde oder Hähne müssen so gestellt werden können, dass jeder der Feuerlöschschläuche während des Betriebes der Feuerlöschpumpen abgetrennt und entfernt werden kann.
5. Feuerlöschschläuche im Innenbereich müssen auf einer axial angeschlossenen Haspel aufgerollt sein.
6. Materialien für Einrichtungen zur Feuerbekämpfung müssen entweder hitzebeständig oder angemessen gegen ein Unwirksamwerden bei Hitze geschützt sein.
7. Rohre und Hydranten müssen derart angeordnet sein, dass die Möglichkeit eines Einfrierens vermieden wird.
8. Die beiden Feuerlöschpumpen müssen
|
a) |
in getrennten Räumen aufgestellt bzw. untergebracht sein; |
|
b) |
unabhängig voneinander betrieben werden können; |
|
c) |
jede für sich auf allen Decks in der Lage sein, den erforderlichen Druck an den Hydranten aufrechtzuerhalten und die erforderliche Länge des Wasserstrahls zu erreichen; |
|
d) |
vor dem Heckschott aufgestellt sein. |
Feuerlöschpumpen dürfen zu allgemeinen Betriebszwecken verwendet werden.
9. Maschinenräume müssen mit einer festeingebauten Feuerlöschanlage nach Artikel 10.03b versehen sein.
10. Auf Kabinenschiffen müssen
|
a) |
zwei umluftunabhängige Atemschutzgeräte entsprechend der Europäischen Norm EN 137: 1993 mit Vollmaske entsprechend der Europäischen Norm EN 136: 1998, |
|
b) |
zwei Ausrüstungssätze bestehend mindestens aus Schutzanzug, Helm, Stiefeln, Handschuhen, Axt, Brecheisen, Taschenlampe und Führungsleine sowie |
|
c) |
vier Fluchthauben vorhanden sein. |
Artikel 15.13
Sicherheitsorganisation
1. Auf Fahrgastschiffen muss eine Sicherheitsrolle vorhanden sein. Sie beschreibt die Aufgaben der Besatzung und des Bordpersonals für die folgenden Fälle:
|
a) |
Havarie, |
|
b) |
Feuer an Bord, |
|
c) |
Evakuierung der Fahrgäste, |
|
d) |
Person über Bord. |
Besondere Sicherheitsmaßnahmen, die für Personen mit eingeschränkter Mobilität erforderlich sind, sind darin zu berücksichtigen.
Die verschiedenen Aufgaben sind den Mitgliedern der Besatzung und des Bordpersonals, die Aufgaben in der Sicherheitsrolle haben, der Funktion nach zugeteilt. Insbesondere muss durch besondere Anweisungen sichergestellt sein, dass alle Türen und Öffnungen in wasserdichten Schotten nach Artikel 15.02 im Gefahrenfall unverzüglich wasserdicht geschlossen werden.
2. Zur Sicherheitsrolle gehört ein Sicherheitsplan des Schiffes, auf dem deutlich und übersichtlich mindestens bezeichnet sind:
|
a) |
Bereiche, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind; |
|
b) |
Fluchtwege, Notausgänge und Sammel- und Evakuierungsflächen nach Artikel 15.06 Nummer 8; |
|
c) |
Rettungsmittel und Beiboote; |
|
d) |
Feuerlöscher sowie Feuerlösch- und selbsttätige Druckwassersprühanlagen; |
|
e) |
sonstige Sicherheitsausrüstung; |
|
f) |
Alarmanlage nach Artikel 15.08 Nummer 3 Buchstabe a; |
|
g) |
Alarmanlage nach Artikel 15.08 Nummer 3 Buchstaben b und c; |
|
h) |
Türen in Schotten nach Artikel 15.02 Nummer 5 und ihre Bedienungsstellen sowie sonstige Öffnungen nach Artikel 15.02 Nummern 9, 10 und 13 und Artikel 15.03 Nummer 12; |
|
i) |
Türen nach Artikel 15.11 Nummer 8; |
|
j) |
Feuerklappen; |
|
k) |
Feuermeldesystem; |
|
l) |
Notstromanlage; |
|
m) |
Bedienungsorgane der Lüftungsanlagen; |
|
n) |
Landanschlüsse; |
|
o) |
Absperrorgane der Brennstoffleitungen; |
|
p) |
Flüssiggasanlagen; |
|
q) |
Lautsprecheranlagen; |
|
r) |
Sprechfunkanlagen; |
|
s) |
Verbandskästen. |
3. Die Sicherheitsrolle nach Nummer 1 und der Sicherheitsplan nach Nummer 2 müssen
|
a) |
einen Sichtvermerk der Untersuchungskommission tragen und |
|
b) |
auf jedem Deck an geeigneter Stelle deutlich sichtbar aufgehängt sein. |
4. In jeder Kabine müssen sich Verhaltensregeln für Fahrgäste sowie ein gekürzter Sicherheitsplan, der nur die Angaben nach Nummer 2 Buchstaben a bis f enthält, befinden.
Diese Verhaltensregeln müssen mindestens enthalten:
|
a) |
Bezeichnung der Notfälle
|
|
b) |
Beschreibung der jeweiligen Notsignale |
|
c) |
Anweisungen bezüglich
|
|
d) |
Hinweise bezüglich
|
Diese Angaben müssen in Deutsch, Englisch, Französisch und Niederländisch vorhanden sein.
Artikel 15.14
Einrichtungen zum Sammeln und Entsorgen von häuslichen Abwässern
1. Fahrgastschiffe müssen mit Abwassersammeltanks oder geeigneten Bordkläranlagen ausgerüstet sein.
2. Abwassersammeltanks müssen einen ausreichenden Inhalt haben. Die Tanks müssen mit einer Einrichtung zur Feststellung des Füllstandes oder des Füllungsgrades versehen sein. Zur Entleerung der Tanks müssen bordeigene Pumpen und Leitungen vorhanden sein, mit denen das Abwasser auf beiden Seiten des Schiffes übergeben werden kann. Eine Durchleitung von Abwässern anderer Schiffe muss möglich sein.
Die Leitungen müssen mit einem Abgabeanschluss nach der Europäischen Norm EN 1306: 1996 versehen sein.
Artikel 15.15
Abweichungen für bestimmte Fahrgastschiffe
1. An Stelle des Nachweises einer ausreichenden Leckstabilität nach Artikel 15.03 Nummern 7 bis 13 müssen Fahrgastschiffe, die für die Beförderung von weniger als 50 Fahrgästen zugelassen sind und deren Länge 25 m nicht überschreitet, folgenden Kriterien entsprechen:
|
a) |
im symmetrisch gefluteten Zustand darf das Schiff maximal bis zur Tauchgrenze eintauchen und |
|
b) |
die verbleibende metazentrische Höhe GMR darf 0,10 m nicht unterschreiten. |
Der erforderliche Restauftrieb ist durch die geeignete Wahl des Materials des Schiffskörpers oder durch Auftriebskörper aus geschlossenzelligem Schaum, die fest mit dem Rumpf verbunden sind, zu gewährleisten. Für Schiffe mit einer Länge von mehr als 15 m darf der Restauftrieb durch eine Kombination aus Auftriebskörpern und Schotteneinteilung für den 1-Abteilungsstatus nach Artikel 15.03 sichergestellt werden.
2. Die Untersuchungskommission kann bei Fahrgastschiffen nach Nummer 1 geringfügige Abweichungen von der in Artikel 15.06 Nummer 3 Buchstabe c und Nummer 5 Buchstabe b geforderten lichten Höhe zulassen. Die Abweichung darf nicht mehr als 5 % betragen. Bei Abweichungen sind die betreffenden Schiffsteile farblich kenntlich zu machen.
3. Abweichend von Artikel 15.03 Nummer 9 brauchen Fahrgastschiffe, die zur Beförderung von höchstens 250 Fahrgästen zugelassen sind und deren Länge 45 m nicht überschreitet, den 2-Abteilungsstatus nicht zu erfüllen.
4. (Ohne Inhalt)
5. Die Untersuchungskommission kann bei Fahrgastschiffen, die für die Beförderung von höchstens 250 Fahrgästen zugelassen sind und deren Länge 25 m nicht überschreitet, von der Erfüllung des Artikels 10.04 absehen, wenn das Fahrgastschiff mit einer beidseitig erreichbaren Plattform kurz oberhalb der Schwimmwasserlinie ausgerüstet ist, die es ermöglicht, Personen aus dem Wasser zu bergen. Das Fahrgastschiff kann mit einer vergleichbaren Einrichtung versehen sein, wobei
|
a) |
für die Bedienung der Einrichtung eine Person ausreichen muss; |
|
b) |
mobile Einrichtungen zulässig sind; |
|
c) |
die Einrichtung sich außerhalb des Gefahrenbereichs der Propulsionsorgane befinden muss und |
|
d) |
eine effektive Kommunikation zwischen dem Schiffsführer und der die Einrichtung bedienenden Person möglich sein muss. |
6. Die Untersuchungskommission kann bei Fahrgastschiffen, die für die Beförderung von höchstens 600 Fahrgästen zugelassen sind und deren Länge 45 m nicht überschreitet, von der Erfüllung des Artikels 10.04 absehen, wenn das Fahrgastschiff mit einer Plattform nach Nummer 5 Satz 1 oder mit einer der Plattform vergleichbaren Einrichtung nach Nummer 5 Satz 2 ausgerüstet ist. Darüber hinaus muss das Fahrgastschiff
|
a) |
als Hauptantrieb einen Ruderpropeller, einen Zykloidalpropeller oder einen Wasserstrahlantrieb oder |
|
b) |
einen Hauptantrieb mit 2 Propulsionsorganen oder |
|
c) |
einen Hauptantrieb und eine Bugstrahlanlage aufweisen. |
7. Abweichend von Artikel 15.02 Nummer 9 darf auf Fahrgastschiffen, deren Länge 45 m nicht überschreitet und deren höchstzulässige Fahrgastzahl der Länge des Schiffes in Meter entspricht, eine handbetätigte Tür ohne Fernbedienung in einem Schott nach Artikel 15.02 Nummer 5 im Fahrgastbereich vorhanden sein, wenn
|
a) |
das Schiff über nur ein Deck verfügt; |
|
b) |
diese Tür unmittelbar vom Deck aus zu erreichen und nicht mehr als 10 m vom Zugang zum Deck entfernt ist; |
|
c) |
die Unterkante der Türöffnung mindestens 30 cm über dem Boden des Fahrgastbereiches liegt und |
|
d) |
die beiden durch die Tür getrennten Abteilungen mit einem Niveaualarm ausgerüstet sind. |
8. Abweichend von Artikel 15.06 Nummer 6 Buchstabe c darf auf Fahrgastschiffen nach Nummer 7 ein Fluchtweg durch eine Küche führen, sofern ein zweiter Fluchtweg vorhanden ist.
9. Für Fahrgastschiffe, deren Länge 45 m nicht überschreitet, gilt Artikel 15.01 Nummer 2 Buchstabe e nicht, wenn die Flüssiggasanlagen mit geeigneten Warneinrichtungen für gesundheitsgefährdende Konzentrationen von CO sowie für explosionsfähige Gas-Luftgemische ausgestattet sind.
10. Folgende Vorschriften gelten nicht für Fahrgastschiffe, deren Länge 25 m nicht überschreitet:
|
a) |
Artikel 15.04 Nummer 1 letzter Satz; |
|
b) |
Artikel 15.06 Nummer 6 Buchstabe c, soweit Küchen betroffen sind, sofern ein zweiter Fluchtweg vorhanden ist; |
|
c) |
Artikel 15.07. |
11. Für Kabinenschiffe, deren Länge 45 m nicht überschreitet, gilt Artikel 15.12 Nummer 10 nicht, sofern in jeder Kabine Fluchthauben in einer Zahl, die der der sich dort befindenden Betten entspricht, griffbereit vorhanden sind.
KAPITEL 15a
SONDERBESTIMMUNGEN FÜR SEGELFAHRGASTSCHIFFE
Artikel 15a.01
Anwendung des Teils II
Zusätzlich zu den Bestimmungen des Teils II gelten für Segelfahrgastschiffe die Bestimmungen dieses Kapitels.
Artikel 15a.02
Ausnahmen für bestimmte Segelfahrgastschiffe
1. Für Segelfahrgastschiffe, deren LWL 45 m nicht überschreitet und deren höchstzulässige Anzahl der Fahrgäste nicht mehr als LWL in ganzen Metern beträgt, gelten folgende Bestimmungen nicht:
|
a) |
Artikel 3.03 Nummer 7, sofern Anker nicht in Klüsen gefahren werden; |
|
b) |
Artikel 10.02 Nummer 2 Buchstabe d bezüglich der Länge; |
|
c) |
Artikel 15.08 Nummer 3 Buchstabe a; |
|
d) |
Artikel 15.15 Nummer 9 Buchstabe a. |
2. Abweichend von Nummer 1 kann die Anzahl der Fahrgäste auf das 1,5-fache LWL in ganzen Metern erhöht werden, wenn die Besegelung und die Deckseinrichtung dies zulassen.
Artikel 15a.03
Stabilitätsanforderungen für das Schiff unter Segeln
1. Für die Berechnung des krängenden Moments nach Artikel 15.03 Nummer 3 müssen bei der Ermittlung des Gewichtsschwerpunktes des Schiffes die aufgetuchten Segel einbezogen werden.
2. Unter Berücksichtigung aller Beladungsfälle nach Artikel 15.03 Nummer 2 und unter Verwendung einer Standardbesegelung darf das durch Winddruck verursachte krängende Moment nicht so hoch sein, dass ein Krängungswinkel von 20° überschritten wird. Dabei muss
|
a) |
für die Rechnung ein gleich bleibender Winddruck von 0,07 kN/m2 angesetzt werden, |
|
b) |
der Restsicherheitsabstand mindestens 100 mm betragen und darf |
|
c) |
der Restfreibord nicht negativ sein. |
3. Der Hebelarm der statischen Stabilität muss bei einem Krängungswinkel
|
a) |
von 25° oder mehr seinen Maximalwert erreichen, |
|
b) |
von 30° oder mehr mindestens 200 mm betragen, |
|
c) |
bis 60° positiv sein. |
4. Die Fläche unter der Hebelarmkurve darf bis
|
a) |
30° nicht weniger als 0,055 m·rad betragen; |
|
b) |
40° oder bei dem Winkel, bei dem eine ungeschützte Öffnung unter Wasser gerät und der kleiner als 40° ist, nicht weniger als 0,09 m·rad betragen. |
Zwischen
|
c) |
30° und 40° oder |
|
d) |
zwischen 30° und dem Winkel, bei dem eine ungeschützte Öffnung unter Wasser gerät und der kleiner als 40° ist, |
darf diese Fläche nicht unter 0,03 m·rad liegen.
Artikel 15a.04
Schiffbau- und maschinenbauliche Anforderungen
1. Abweichend von Artikel 6.01 Nummer 3 und Artikel 9.01 Nummer 3 müssen die Anlagen für ständige Neigungen des Schiffes bis 20° ausgelegt sein.
2. Abweichend von Artikel 15.15 Nummer 7 Buchstabe c darf die Höhe Unterkante Türöffnung bis auf 200 mm über dem Boden des Fahrgastbereichs verringert werden. Dabei muss sich die Tür nach dem Öffnen selbsttätig schließen und verriegeln.
3. Abweichend von Artikel 15.06 Nummer 10 Buchstabe a kann die Untersuchungskommission in besonderen Fällen wegnehmbare Geländer in den Bereichen zulassen, wo es für die Segelführung notwendig ist.
4. Abweichend von Artikel 15.06 Nummer 5 Buchstabe a und Artikel 15.06 Nummer 9 Buchstabe b kann die Untersuchungskommission für Segelfahrgastschiffe, deren Länge 25 m nicht überschreitet, bei Verbindungsgängen und -treppen eine geringere lichte Breite als 800 mm zulassen. Das Maß von 600 mm darf jedoch nicht unterschritten werden.
5. Im Sinne von Artikel 15.07 gelten die Segel als ein Hauptantriebssystem.
6. Kann während der Segelfahrt die Schraube leer mitdrehen, sind gefährdete Antriebsteile vor Schäden zu schützen.
Artikel 15a.05
Takelage im Allgemeinen
1. Die Teile der Takelage sind so anzuordnen, dass ein unzulässiges Scheuern vermieden wird.
2. Werden andere Materialien als Holz oder eine außergewöhnliche Betakelung verwendet, muss diese Bauart eine den in diesem Kapitel festgelegten Abmessungen und Festigkeiten gleichwertige Sicherheit gewährleisten. Für den Nachweis der Festigkeit muss
|
a) |
eine Festigkeitsberechnung erstellt werden oder |
|
b) |
die ausreichende Festigkeit von einer anerkannten Klassifikationsgesellschaft bestätigt worden sein oder |
|
c) |
die Dimensionierung nach einem anerkannten Regelwerk erfolgen (z.B. Middendorf; Kusk-Jensen). |
Der Nachweis muss der Untersuchungskommission vorgelegt werden.
Artikel 15a.06
Masten und Rundhölzer im Allgemeinen
1. Sämtliche Rundhölzer müssen aus Material guter Qualität hergestellt sein.
2. Holz für Masten muss folgenden Anforderungen genügen:
|
a) |
frei von Astkonzentrationen; |
|
b) |
frei von Splint innerhalb der vorgeschriebenen Abmessungen; |
|
c) |
möglichst längsfaserig; |
|
d) |
möglichst gerade gewachsen. |
3. Wird als Holzart Pitchpine oder Oregonpine der Qualitätsstufe „clear and better“ verwendet, können die Durchmesser in den Tabellen der Artikel 15a.07 bis 15a.12 um 5 % verringert werden.
4. Werden für Masten, Stengen, Rahen, Bäume und Bugspriete keine Hölzer mit runden Querschnitt verwendet, müssen diese über eine gleichwertige Festigkeit verfügen.
5. Mastfundament, Mastkoker, Befestigungen auf dem Deck, an Wrangen oder Steven müssen so konstruiert werden, dass die darauf ausgeübten Kräfte auf andere damit verbundenen Teile abgeleitet oder von diesen übernommen werden.
6. In Abhängigkeit von der Belastung und Stabilität des Schiffes sowie von der Verteilung der verfügbaren Segelfläche kann die Untersuchungskommission im Vergleich mit den in den Artikeln 15a.07 bis 15a.12 vorgeschriebenen Abmessungen eine Verringerung der Querschnitte der Rundhölzer und gegebenenfalls der Anforderungen an die Takelage zulassen. Dazu sind Nachweise nach Artikel 15a.05 Nummer 2 vorzulegen.
7. Ist die Schwingungsdauer/Schlingerzeit des Schiffes in Sekunden kürzer als drei Viertel der Schiffsbreite in Metern, sind die in den Artikeln 15a.07 bis 15a.12 vorgeschriebenen Abmessungen zu erhöhen. Dazu sind Nachweise nach Artikel 15a.05 Nummer 2 vorzulegen.
8. In den Tabellen der Artikel 15a.07 bis 15a.12 und 15a.14 sind mögliche Zwischenwerte zu interpolieren.
Artikel 15a.07
Besondere Vorschriften für Masten
1. Hölzerne Masten müssen mindestens folgenden Anforderungen entsprechen:
|
Länge (15) (m) |
Durchmesser an Deck (cm) |
Durchmesser am Saling (cm) |
Durchmesser am Eselshaupt (cm) |
|
10 |
20 |
17 |
15 |
|
11 |
22 |
17 |
15 |
|
12 |
24 |
19 |
17 |
|
13 |
26 |
21 |
18 |
|
14 |
28 |
23 |
19 |
|
15 |
30 |
25 |
21 |
|
16 |
32 |
26 |
22 |
|
17 |
34 |
28 |
23 |
|
18 |
36 |
29 |
24 |
|
19 |
39 |
31 |
25 |
|
20 |
41 |
33 |
26 |
|
21 |
43 |
34 |
28 |
|
22 |
44 |
35 |
29 |
|
23 |
46 |
37 |
30 |
|
24 |
49 |
39 |
32 |
|
25 |
51 |
41 |
33 |
Werden an einem Mast zwei Rahen geführt, muss ein Zuschlag von mindestens 10 % auf die Durchmesser erfolgen.
Werden an einem Mast mehr als zwei Rahen geführt, muss ein Zuschlag von mindestens 15 % auf die Durchmesser erfolgen.
Bei durchgesteckten Masten muss der Durchmesser am Mastfuß mindestens 75 % des Durchmessers betragen, den der Mast in Deckshöhe aufweist.
2. Mastbeschläge, Mastbanden, Salinge und Eselshäupter müssen ausreichend stark dimensioniert und ordnungsgemäß montiert sein.
Artikel 15a.08
Besondere Vorschriften für Stengen
1. Hölzerne Stengen müssen mindestens folgenden Anforderungen entsprechen:
|
Länge (16) (m) |
Durchmesser am Fuß (cm) |
Durchmesser in halber Länge (cm) |
Beschlagdurchmesser (17) (cm) |
|
4 |
8 |
7 |
6 |
|
5 |
10 |
9 |
7 |
|
6 |
13 |
11 |
8 |
|
7 |
14 |
13 |
10 |
|
8 |
16 |
15 |
11 |
|
9 |
18 |
16 |
13 |
|
10 |
20 |
18 |
15 |
|
11 |
23 |
20 |
16 |
|
12 |
25 |
22 |
17 |
|
13 |
26 |
24 |
18 |
|
14 |
28 |
25 |
20 |
|
15 |
31 |
27 |
21 |
Werden an einer Stenge Rahsegel geführt, muss ein Zuschlag von 10 % auf die Abmessungen der Tabelle erfolgen.
2. Die Überlappung der Stenge mit dem Mast muss mindestens das Zehnfache des vorgeschriebenen Durchmessers des Stengenfußes betragen.
Artikel 15a.09
Besondere Vorschriften für Bugspriete
1. Hölzerne Bugspriete müssen mindestens folgenden Anforderungen entsprechen:
|
Länge (18) (m) |
Durchmesser am Vorsteven (cm) |
Durchmesser in halber Länge (cm) |
|
4 |
14,5 |
12,5 |
|
5 |
18 |
16 |
|
6 |
22 |
19 |
|
7 |
25 |
23 |
|
8 |
29 |
25 |
|
9 |
32 |
29 |
|
10 |
36 |
32 |
|
11 |
39 |
35 |
|
12 |
43 |
39 |
2. Der binnenbords gelegene Teil des Bugspriets muss eine Länge von mindestens dem vierfachen Durchmesser des Bugspriets am Steven haben.
3. Der Durchmesser des Bugspriets an der Nock muss mindestens 60 % des Durchmessers des Bugspriets am Steven betragen.
Artikel 15a.10
Besondere Vorschriften für Klüverbäume
1. Hölzerne Klüverbäume müssen mindestens folgenden Anforderungen entsprechen:
|
Länge (19)(m) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Durchmesser auf dem Steven (cm) |
7 |
10 |
14 |
17 |
21 |
24 |
28 |
31 |
35 |
2. Der Durchmesser des Klüverbaumes an der Nock muss mindestens 60 % des Durchmessers auf dem Steven betragen.
Artikel 15a.11
Besondere Vorschriften für Großbäume
1. Hölzerne Großbäume müssen mindestens folgenden Anforderungen entsprechen:
|
Länge (20)(m) |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
Durchmesser (cm) |
14 |
15 |
16 |
17 |
18 |
20 |
21 |
23 |
24 |
25 |
26 |
27 |
2. Der Durchmesser beim Lümmel muss mindestens 72 % des in der Tabelle erwähnten Durchmessers betragen.
3. Der Durchmesser beim Schothorn muss mindestens 85 % des in der Tabelle erwähnten Durchmessers betragen.
4. Der Durchmesser muss — vom Mast ab gemessen — auf 2/3 der Länge am größten sein.
5. Wenn
|
a) |
ein Winkel zwischen Hinterliek und Großbaum von weniger als 65° vorhanden ist und die Großschot am Ende des Großbaumes liegt oder |
|
b) |
der Angriffspunkt der Großschot nicht gegenüber dem Schothorn liegt, |
kann die Untersuchungskommission gemäß Artikel 15a.05 Nummer 2 einen größeren Durchmesser vorschreiben.
6. Bei Segelflächen unter 50 m2 kann die Untersuchungskommission eine Reduzierung der in der Tabelle aufgeführten Abmessungen zulassen.
Artikel 15a.12
Besondere Vorschriften für Gaffeln
1. Hölzerne Gaffeln müssen mindestens folgenden Anforderungen entsprechen:
|
Länge (21)(m) |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Durchmesser (cm) |
10 |
12 |
14 |
16 |
17 |
18 |
20 |
2. Die ungestützte Länge der Gaffel darf höchstens 75 % betragen.
3. Die Bruchfestigkeit des Hahnepots muss mindestens das 1,2-fache der Bruchfestigkeit des Piekfalles betragen.
4. Der Scheitelwinkel des Hahnepots darf höchstens 60° betragen.
5. Ist abweichend von Nummer 4 der Scheitelwinkel des Hahnepots größer als 60°, muss die Bruchfestigkeit den in diesem Fall auftretenden Kräften angepasst werden.
6. Bei Segelflächen unter 50 m2 kann die Untersuchungskommission eine Reduzierung der in der Tabelle aufgeführten Abmessungen zulassen.
Artikel 15a.13
Allgemeine Bestimmungen für stehendes und laufendes Gut
1. Stehendes und laufendes Gut muss den Festigkeitsbestimmungen gemäß Artikel 15a.14 und Artikel 15a.15 entsprechen.
2. Als Drahtseilverbindungen sind zulässig:
|
a) |
Spleiße, |
|
b) |
Presshülsen oder |
|
c) |
Vergusshülsen. |
Spleiße müssen bekleedet und Enden besetzt sein.
3. Augspleiße müssen mit einer Kausche versehen sein.
4. Seile sind so zu führen, dass Behinderungen von Ein- und Niedergängen vermieden werden.
Artikel 15a.14
Besondere Vorschriften für stehendes Gut
1. Fockstage und Wanten müssen mindestens folgenden Anforderungen entsprechen:
|
Länge des Mastes (22)(m) |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
|
Bruchfestigkeit der Fockstag (kN) |
160 |
172 |
185 |
200 |
220 |
244 |
269 |
294 |
|
Bruchfestigkeit der Wanten (kN) |
355 |
415 |
450 |
485 |
525 |
540 |
630 |
720 |
|
Anzahl der Kabel und Seile der Wanten pro Seite |
3 |
3 |
3 |
3 |
3 |
3 |
4 |
4 |
2. Backstage, Topstenge, Fliegerstage, Klüverbäume und Bugstage müssen mindestens folgenden Anforderungen entsprechen:
|
Länge des Mastes (23)(m) |
< 13 |
13-18 |
> 18 |
|
Bruchfestigkeit des Backstages (kN) |
89 |
119 |
159 |
|
Bruchfestigkeit der Topstenge (kN) |
89 |
119 |
159 |
|
Länge der Topstenge (m) |
< 6 |
6-8 |
> 8 |
|
Bruchfestigkeit des Fliegerstages (kN) |
58 |
89 |
119 |
|
Länge des Klüverbaumes (m) |
< 5 |
5-7 |
> 7 |
|
Bruchfestigkeit des Bugstages (kN) |
58 |
89 |
119 |
3. Seile sind vorzugsweise entsprechend der Seilmachart 6 mal 7 FE in der Festigkeitsklasse 1 550 N/mm2 auszuführen. Ersatzweise können bei gleicher Festigkeitsklasse die Konstruktionen 6 mal 36 SE oder 6 mal 19 FE verwendet werden. Durch die höhere Elastizität der Konstruktion 6 mal 19 sind die in der Tabelle angegeben Bruchfestigkeiten um 10 % zu erhöhen. Andere Seilkonstruktionen sind zulässig, sofern sie vergleichbare Eigenschaften aufweisen.
4. Bei Einsatz einer Massivverstagung muss ein Zuschlag von 30 % auf die in der Tabelle erwähnte Bruchfestigkeit erfolgen.
5. Für die Verstagung dürfen nur geprüfte Gabeln, Rundaugen und Bolzen benutzt werden.
6. Bolzen, Gabeln, Rundaugen und Spannschrauben müssen gesichert werden können.
7. Die Bruchfestigkeit des Wasserstages muss mindestens die 1,2-fache Bruchfestigkeit der anschließenden Klüver- und Fliegerstage betragen.
8. Bei Schiffen mit einer Wasserverdrängung unter 30 m3 kann die Untersuchungskommission die in der folgenden Tabelle aufgeführten Reduzierungen der Bruchfestigkeit zulassen:
|
Wasserverdrängung geteilt durch die Mastzahl (m3) |
Reduzierung (%) |
|
> 20 bis 30 |
20 |
|
10 bis 20 |
35 |
|
< 10 |
60 |
Artikel 15a.15
Besondere Vorschriften für laufendes Gut
1. Für laufendes Gut müssen Faserseile oder Stahldrahttauwerk verwendet werden. Die Bruchfestigkeit und der Durchmesser für laufendes Gut müssen im Verhältnis zur Segelfläche mindestens folgenden Anforderungen entsprechen:
|
Art des laufenden Gutes |
Seilmaterial |
Segelfläche (m2) |
Bruchfestigkeit (KN) |
Seildurchmesser (mm) |
|
Stagsegelfallen |
Stahldraht |
bis 35 |
20 |
6 |
|
> 35 |
38 |
8 |
||
|
Faser (Polypropylen-PP) |
Seildurchmesser mind. 14 mm und pro angefangene 25 m2 eine Seilscheibe |
|||
|
Gaffelsegelfallen Toppsegelfallen |
Stahldraht |
bis 50 |
20 |
6 |
|
> 50 bis 80 |
30 |
8 |
||
|
> 80 bis 120 |
60 |
10 |
||
|
> 120 bis 160 |
80 |
12 |
||
|
Faser (PP) |
Seildurchmesser mind. 18 mm und pro angefangene 30° 2 eine Seilscheibe |
|||
|
Stagsegelschoten |
Faser (PP) |
bis 40 |
14 |
|
|
> 40 |
18 |
|||
|
Bei Segelflächen über 30 m2 muss die Schot als Talje ausgeführt sein oder mit einer Winde bedient werden können |
||||
|
Gaffel-/Topp- segelschoten |
Stahldraht |
< 100 |
60 |
10 |
|
100 bis 150 |
85 |
12 |
||
|
> 150 |
116 |
14 |
||
|
Für Toppsegelschoten sind elastische Verbindungselemente (Vorläufer) notwendig |
||||
|
Faser (PP) |
Seildurchmesser mind. 18 mm und mind. 3 Seilscheiben Bei mehr als 60 m2 Segelfläche je 20 m2 eine Seilscheibe |
|||
2. Das zur Verstagung gehörende laufende Gut muss eine Bruchfestigkeit aufweisen, die mit der Bruchfestigkeit des Stages oder der Wanten übereinstimmt.
3. Bei der Verwendung anderer als der unter Nummer 1 genannten Materialien müssen die Festigkeitswerte der Tabelle aus Nummer 1 eingehalten werden.
Faserseile aus Polyethylen dürfen nicht verwendet werden.
Artikel 15a.16
Beschläge und Teile der Takelage
1. Die Durchmesser der Seilscheiben (gemessen Seilmitte — Seilmitte) müssen beim Einsatz von Stahldrahtseil oder Faserseil mindestens folgenden Anforderungen entsprechen:
|
Stahldrahtseil (mm) |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Faserseil (mm) |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
|
Seilscheibe (mm) |
100 |
110 |
120 |
130 |
145 |
155 |
165 |
2. Abweichend von Nummer 1 darf der Durchmesser der Seilscheiben das Sechsfache des Seildurchmessers betragen, wenn das Stahldrahtseil nicht ständig über Scheiben läuft.
3. Die Bruchfestigkeit der Anschlagmittel (z.B. Gabeln, Rundaugen, Spannschrauben, Ösenplatten, Bolzen, Ringe und Schäkel) muss auf die Bruchfestigkeit des daran festgemachten stehenden oder laufenden Gutes abgestimmt sein.
4. Die Befestigungen der Stag- und Wantpüttinge müssen für die darauf ausgeübten Kräfte ausgelegt sein.
5. An jedem Auge darf nur ein Schäkel und das dazugehörige Stag oder Want befestigt werden.
6. Blöcke von Fallen und Dirken müssen ordnungsgemäß am Mast befestigt sein, wobei sich die dazu benutzten drehenden Hahnepote in gutem Zustand befinden müssen.
7. Die Befestigungen der Augenbolzen, Klampen, Belegnägel und Nagelbänke müssen für die darauf ausgeübten Kräfte ausgelegt sein.
Artikel 15a.17
Segel
1. Es muss sichergestellt sein, dass Segel einfach, schnell und sicher eingeholt werden können.
2. Die Segelfläche muss zum Schiffstyp und zur Wasserverdrängung passen.
Artikel 15a.18
Ausrüstung
1. Schiffe, die mit einem Klüverbaum oder Bugspriet ausgerüstet sind, müssen ein Klüvernetz und eine ausreichende Anzahl dazugehöriger Halte- und Spannvorrichtungen haben.
2. Auf die Ausrüstung nach Nummer 1 kann verzichtet werden, wenn der Klüverbaum oder Bugspriet mit einem Hand- und Fußpferd ausgerüstet ist, das für die Aufnahme eines mitzuführenden Sicherheitsgurtes ausreichend dimensioniert ist.
3. Für Arbeiten in der Takelage ist ein Bootsmannsstuhl vorzuhalten.
Artikel 15a.19
Prüfung
1. Die Takelage ist durch die Untersuchungskommission alle 2,5 Jahre zu prüfen. Der Mindestumfang der Prüfung umfasst
|
a) |
die Segel, samt Lieken, Schothorn und Reffaugen; |
|
b) |
den Zustand der Masten und Rundhölzer; |
|
c) |
den Zustand des stehenden und laufenden Guts samt Drahtseilverbindungen; |
|
d) |
die Möglichkeit, das Segel schnell und sicher zu reffen; |
|
e) |
die ordnungsgemäße Befestigung der Blöcke von Fallen und Dirken; |
|
f) |
die Befestigung des Mastkokers und sonstige an der Schiffskonstruktion festgemachten Befestigungspunkte des stehenden und laufenden Guts; |
|
g) |
die für die Segelführung vorgesehenen Winden; |
|
h) |
sonstige für das Segeln vorgesehene Anlagen, wie Schwerte und die für die Bedienung vorgesehenen Installationen; |
|
i) |
die Vorkehrungen zur Vermeidung des Scheuerns der Rundhölzer, des laufenden und stehenden Gutes und der Segel; |
|
j) |
die Ausrüstung nach Artikel 15a.18. |
2. Der Teil des hölzernen, durch das Deck geführten Mastes, der sich unter Deck befindet, ist in einem von der Untersuchungskommission festzulegenden Intervall, spätestens jedoch bei jeder Nachuntersuchung nach Artikel 2.09 zu prüfen. Dazu muss der Mast herausgezogen werden.
3. An Bord muss ein von der Untersuchungskommission ausgestelltes, datiertes und unterschriebenes Zeugnis der letzten gemäß Nummer 1 erfolgten Prüfung mitgeführt werden.
KAPITEL 16
SONDERBESTIMMUNGEN FÜR FAHRZEUGE, DIE ZUR VERWENDUNG ALS TEIL EINES SCHUBVERBANDES, EINES SCHLEPPVERBANDES ODER EINER GEKUPPELTEN ZUSAMMENSTELLUNG BESTIMMT SIND
Artikel 16.01
Zum Schieben geeignete Fahrzeuge
1. Fahrzeuge, die zum Schieben verwendet werden sollen, müssen mit einer geeigneten Schubvorrichtung versehen sein. Sie müssen so gebaut und ausgerüstet sein, dass
|
a) |
der Übergang zum geschobenen Fahrzeug leicht und gefahrlos möglich ist, auch wenn die Kupplungsmittel angebracht sind; |
|
b) |
sie eine feste Lage mit dem oder den gekuppelten Fahrzeugen einnehmen können und |
|
c) |
ein Verschieben der Fahrzeuge gegeneinander verhindert wird. |
2. Werden zum Kuppeln Drahtseile verwendet, müssen an dem zum Schieben geeigneten Fahrzeug mindestens zwei Spezialwinden oder gleichwertige Einrichtungen zum Spannen der Seile angeordnet sein.
3. Kupplungseinrichtungen müssen eine starre Verbindung mit dem oder den geschobenen Fahrzeugen ermöglichen.
Bei Schubverbänden, die aus einem schiebenden und nur einem geschobenen Fahrzeug bestehen, können die Kupplungseinrichtungen auch ein gesteuertes Knicken ermöglichen. Die dafür erforderlichen Antriebe müssen die zu übertragenden Kräfte einwandfrei aufnehmen können und leicht und gefahrlos zu bedienen sein. Für diese Antriebe gelten die Artikel 6.02 bis 6.04 sinngemäß.
4. Bei Schubbooten kann das Kollisionsschott nach Artikel 3.03 Nummer 1 Buchstabe a entfallen.
Artikel 16.02
Zum Geschobenwerden geeignete Fahrzeuge
1. Für Schubleichter ohne Steuereinrichtung, Wohnung, Maschinen- oder Kesselräume gelten nicht
|
a) |
Kapitel 5 bis 7 und Kapitel 12; |
|
b) |
Artikel 8.08, Nummern 2 bis 8, Artikel 10.02, Artikel 10.05 Nummer 1. |
Sind Steuereinrichtungen, Wohnungen, Maschinen- oder Kesselräume vorhanden, sind die entsprechenden Anforderungen dieses Anhangs anzuwenden.
2. Für Trägerschiffsleichter mit L von nicht mehr als 40 m gilt außerdem:
|
a) |
Wasserdichte Querschotte nach Artikel 3.03 Nummer 1 können entfallen, wenn die Stirnseite mindestens die 2,5-fache Belastung aufnehmen kann wie das Kollisionsschott eines Binnenschiffes mit entsprechendem Tiefgang, das nach den Vorschriften einer anerkannten Klassifikationsgesellschaft gebaut ist. |
|
b) |
Abweichend von Artikel 8.08 Nummer 1 müssen schwer zugängliche Doppelbodenzellen nur dann lenzbar sein, wenn ihr Rauminhalt 5 % der Wasserverdrängung des Trägerschiffsleichters bei größter zulässiger Einsenkung übersteigt. |
3. Fahrzeuge, die geschoben werden sollen, müssen mit Kupplungseinrichtungen versehen sein, die eine sichere Verbindung mit anderen Fahrzeugen gewährleisten.
Artikel 16.03
Zum Fortbewegen von gekuppelten Fahrzeugen geeignete Fahrzeuge
Auf Fahrzeugen, die zum Fortbewegen von gekuppelten Fahrzeugen verwendet werden sollen, müssen Poller oder gleichwertige Einrichtungen vorhanden sein, die nach Anzahl und Anordnung eine sichere Verbindung der gekuppelten Fahrzeuge ermöglichen.
Artikel 16.04
Zum Fortbewegt werden in Verbänden geeignete Fahrzeuge
Fahrzeuge, die in Verbänden fortbewegt werden sollen, müssen über hierfür geeignete Kupplungseinrichtungen, Poller oder gleichwertige Einrichtungen verfügen, die nach Anzahl und Anordnung eine sichere Verbindung mit dem oder den anderen Fahrzeugen des Verbandes gewährleisten.
Artikel 16.05
Zum Schleppen geeignete Fahrzeuge
1. Fahrzeuge, die zum Schleppen verwendet werden sollen, müssen folgenden Anforderungen genügen:
|
a) |
Die Schleppeinrichtungen müssen so angeordnet sein, dass ihre Verwendung die Sicherheit des Fahrzeuges, seiner Besatzung und seiner Ladung nicht beeinträchtigt. |
|
b) |
Bugsierende und schleppende Fahrzeuge müssen mit einem vom Steuerhaus sicher auslösbaren Schlepphaken ausgerüstet sein; dies gilt nicht, wenn aufgrund der Bauart oder durch andere Einrichtungen das Kentern verhindert ist. |
|
c) |
Als Schleppeinrichtungen müssen Schleppwinden oder ein Schlepphaken vorhanden sein. Die Schleppeinrichtungen müssen vor der Schraubenebene liegen. Dies gilt nicht für Schleppboote, die mit dem Antriebsorgan gesteuert werden, wie Ruderpropeller oder Zykloïdalpropeller. |
|
d) |
Abweichend von Buchstabe c genügt bei Fahrzeugen, die ausschließlich im Sinne der schifffahrtspolizeilichen Vorschriften der Mitgliedstaaten Schlepphilfe für Fahrzeuge mit Maschinenantrieb leisten, auch eine Schleppeinrichtung, wie Poller oder gleichwertige Einrichtungen. Buchstabe b gilt entsprechend. |
|
e) |
Besteht die Gefahr, dass sich die Schlepptrossen auf dem Achterschiff verfangen können, müssen dort Überläufer mit Drahtfänger angebracht sein. |
2. Fahrzeuge mit L von mehr als 86 m dürfen zum Schleppen zu Tal nicht zugelassen werden.
Artikel 16.06
Probefahrten mit Verbänden
1. Für Erteilung der Zulassung als Schubboot oder Motorschiff zum Fortbewegen von Fahrzeugen in einem starren Verband und der Eintragung des entsprechenden Vermerkes in das Gemeinschaftszeugnis bestimmt die Untersuchungskommission, ob und welche Formationen ihr vorzuführen sind und veranlasst die Probefahrten nach Artikel 5.02 mit dem Verband in der oder den beantragten Formationen, die ihr am ungünstigsten erscheinen. Dabei muss dieser Verband die Artikel 5.02 bis 5.10 erfüllen.
Die Untersuchungskommission vergewissert sich, ob die starre Verbindung aller Fahrzeuge des Verbandes bei den Manövern nach Kapitel 5 sichergestellt ist.
2. Werden bei den Probefahrten nach Nummer 1 besondere Einrichtungen an den im Verband fortbewegten Fahrzeugen (wie Ruderanlage, Antriebs- oder Manövriereinrichtungen, Gelenkkupplungen) eingesetzt, um die Artikel 5.02 bis 5.10 zu erfüllen, sind in diesem Fall in das Gemeinschaftszeugnis des den Verband fortbewegenden Fahrzeuges einzutragen: Formation, Position, Name und amtliche Schiffsnummer der zugelassenen Fahrzeuge, die über diese besonderen eingesetzten Einrichtungen verfügen.
Artikel 16.07
Eintragungen in das Gemeinschaftszeugnis
1. Soll ein Fahrzeug einen Verband fortbewegen oder in ihm fortbewegt werden, muss im Gemeinschaftszeugnis vermerkt sein, dass es aufgrund der Anforderungen nach den Artikel 16.01 bis 16.06 dafür geeignet ist.
2. In das Gemeinschaftszeugnis des fortbewegenden Fahrzeuges sind einzutragen:
|
a) |
zugelassene Verbände und Formationen; |
|
b) |
Art der Kupplungen; |
|
c) |
größte ermittelte Kupplungskräfte und |
|
d) |
gegebenenfalls Mindestbruchkraft der Kupplungsseile der Längsverbindungen sowie Anzahl der Seilführungen. |
KAPITEL 17
SONDERBESTIMMUNGEN FÜR SCHWIMMENDE GERÄTE
Artikel 17.01
Allgemeine Bestimmungen
Für schwimmende Geräte gelten für Bau und Ausrüstung Kapitel 3, Kapitel 7 bis 14 und Kapitel 16. Für schwimmende Geräte mit Fahrantrieb gelten zusätzlich die Kapitel 5 und 6. Antriebe, die nur kleine Ortsveränderungen erlauben, gelten nicht als Fahrantriebe.
Artikel 17.02
Abweichungen
1. Die Untersuchungskommission kann von folgenden Bestimmungen Abweichungen zulassen:
|
a) |
Artikel 3.03 Nummern 1 und 2 gilt sinngemäß; |
|
b) |
Artikel 7.02 gilt sinngemäß; |
|
c) |
Die höchstzulässigen Schalldruckpegel nach Artikel 12.02 Nummer 5 Satz 2 dürfen während des Betriebes der Arbeitseinrichtungen überschritten werden, wenn während des Betriebes nicht an Bord übernachtet wird; |
|
d) |
Von den übrigen Bestimmungen bezüglich Bau, Einrichtung und Ausrüstung, soweit im Einzelfall gleiche Sicherheit nachgewiesen ist. |
2. Die Untersuchungskommission kann auf die Anwendung folgender Bestimmungen verzichten:
|
a) |
auf Artikel 10.01 Nummer 1, wenn das schwimmende Gerät während des Betriebes der Arbeitseinrichtungen mittels Arbeitsankern oder Pfählen sicher verankert werden kann. Ein schwimmendes Gerät mit eigenem Fahrantrieb muss jedoch mindestens einen Anker nach Artikel 10.01 Nummer 1 haben, wobei der Koeffizient k gleich 45 und für T die kleinste Seitenhöhe einzusetzen sind; |
|
b) |
auf Artikel 12.02 Nummer 1 zweiter Halbsatz, wenn die Räume ausreichend elektrisch zu beleuchten sind. |
3. Zusätzlich gilt
|
a) |
für Artikel 8.08 Nummer 2 Satz 2: Die Lenzpumpe muss motorisch angetrieben sein; |
|
b) |
für Artikel 8.10 Nummer 3: Bei stilliegenden schwimmenden Geräten darf während des Betriebes der Arbeitseinrichtungen das Geräusch in einem seitlichen Abstand von 25 m von der Bordwand den Wert von 65 dB(A) überschreiten; |
|
c) |
für Artikel 10.03 Nummer 1: Bei frei auf Deck stehenden Arbeitsgeräten muss mindestens ein zusätzlicher Handfeuerlöscher vorhanden sein; |
|
d) |
für Artikel 14.02 Nummer 2: Neben Flüssiggasanlagen für Haushaltszwecke dürfen auch andere Flüssiggasanlagen vorhanden sein. Diese Anlagen und deren Zubehör müssen den Vorschriften eines der Mitgliedstaaten der Gemeinschaft entsprechen. |
Artikel 17.03
Sonstige Bestimmungen
1. Auf schwimmenden Geräten, auf denen während des Betriebes Personen anwesend sind, muss eine Generalalarmanlage vorhanden sein. Das Alarmsignal muss sich deutlich von anderen Signalen unterscheiden und in allen Wohnungen und an allen Arbeitsplätzen einen Schalldruckpegel erzeugen, der mindestens 5 dB(A) höher liegt als der örtlich vorherrschende maximale Lärmpegel. Die Alarmanlage muss im Steuerhaus und an den wichtigsten Bedienungsstellen ausgelöst werden können.
2. Arbeitseinrichtungen müssen für ihre Belastung eine genügende Festigkeit besitzen und den Vorschriften der Richtlinie 98/37/EG des Parlamentes und des Rates vom 22. Juni 1998 über die Angleichung der Rechts- und Verwaltungsvorschriften der Mitgliedstaaten über Maschinen (24) entsprechen.
3. Standsicherheit und Festigkeit der Arbeitseinrichtungen und gegebenenfalls deren Befestigungen müssen derart sein, dass sie Beanspruchungen aus zu erwartender Krängung, Trimm und Bewegungen des schwimmenden Gerätes standhalten können.
4. Werden Lasten mittels Hebezeugen gehoben, ist die sich aus Stabilität und Festigkeit ergebende größte zulässige Last auf einer Tafel an Deck und an den Bedienstellen deutlich sichtbar anzubringen. Kann das Hubvermögen durch Ankuppeln von zusätzlichen Schwimmkörpern vergrößert werden, müssen die Werte mit und ohne Zusatzschwimmkörper angegeben sein.
Artikel 17.04
Restsicherheitsabstand
1. Für die Zwecke dieses Kapitels und abweichend von Artikel 1.01 ist der Restsicherheitsabstand der kleinste senkrechte Abstand zwischen dem glatten Wasserspiegel und dem tiefsten Punkt, über dem das schwimmende Gerät nicht mehr wasserdicht ist, unter Berücksichtigung von Trimm und Krängung, die unter Einfluss der Momente nach Artikel 17.07 Nummer 4 auftreten.
2. Ein Restsicherheitsabstand nach Artikel 17.07 Nummer 1 ist an sprühwasser- und wetterdichten Öffnungen ausreichend, wenn er 300 mm beträgt.
3. An einer nicht sprühwasser- und wetterdichten Öffnung muss der Restsicherheitsabstand mindestens 400 mm betragen.
Artikel 17.05
Restfreibord
1. Für die Zwecke dieses Kapitels und abweichend von Artikel 1.01 ist der Restfreibord der kleinste senkrechte Abstand zwischen dem glatten Wasserspiegel und Seite Deck unter Berücksichtigung von Trimm und Krängung, die unter Einfluss der Momente nach Artikel 17.07 Nummer 4 auftreten.
2. Der Restfreibord nach Artikel 17.07 Nummer 1 ist ausreichend, wenn er 300 mm beträgt.
3. Der Restfreibord darf verringert werden, wenn nachgewiesen wird, dass Artikel 17.08 eingehalten ist.
4. Weicht die Form des Schwimmkörpers wesentlich von der Pontonform ab, wie bei zylindrischen Schwimmkörpern oder bei einem Schwimmkörper, dessen Querschnitt mehr als vier Seiten aufweist, kann die Untersuchungskommission einen von Nummer 2 abweichenden Restfreibord fordern oder zulassen. Dies gilt auch bei einem schwimmenden Gerät mit mehreren Schwimmkörpern.
Artikel 17.06
Krängungsversuch
1. Der Stabilitätsnachweis nach den Artikel 17.07 und 17.08 muss auf Grundlage eines ordnungsgemäß durchgeführten Krängungsversuchs erbracht werden.
2. Können bei dem Krängungsversuch nur ungenügende Krängungswinkel erzielt werden oder führt die Durchführung des Krängungsversuchs zu unzumutbaren technischen Schwierigkeiten, kann ersatzweise eine Gewichts- und Schwerpunktrechnung durchgeführt werden. Das Ergebnis der Gewichtsberechnung ist mit Hilfe von Tiefgangsmessungen zu kontrollieren, wobei die Differenz nicht mehr als ± 5 % betragen darf.
Artikel 17.07
Stabilitätsnachweis
1. Es ist nachzuweisen, dass bei den beim Einsatz und Fahrbetrieb auftretenden Belastungen ein ausreichender Restsicherheitsabstand und ein ausreichender Restfreibord vorhanden ist. Dabei darf die Summe der Winkel aus Krängung und Trimm nicht mehr als 10° betragen und der Boden des Schwimmkörpers darf nicht austauchen.
2. Der Stabilitätsnachweis muss folgende Daten und Unterlagen enthalten:
|
a) |
Maßstabsgetreue Zeichnungen der Schwimmkörper und der Arbeitseinrichtungen sowie deren für den Stabilitätsnachweis erforderlichen Detailangaben wie Tankinhalte, Öffnungen zum Schiffsinneren; |
|
b) |
hydrostatische Daten oder Kurven; |
|
c) |
Hebelarmkurven der statischen Stabilität, soweit nach Nummer 5 oder Artikel 17.08 erforderlich; |
|
d) |
Beschreibung der Betriebszustände mit den entsprechenden Gewichts- und Schwerpunktangaben einschließlich Leer- und Überführungszustand; |
|
e) |
Berechnung der krängenden, trimmenden und aufrichtenden Momente mit Angabe der auftretenden Krängungs- und Trimmwinkel, Restsicherheitsabstände und Restfreiborde; |
|
f) |
Zusammenstellung der Rechenergebnisse mit Angabe der Einsatz- und Belastungsgrenzen. |
3. Dem Stabilitätsnachweis sind mindestens folgende Lastannahmen zugrunde zu legen:
|
a) |
Dichte des Baggergutes bei Baggern
|
|
b) |
bei Greifbaggern sind die Werte nach Buchstabe a um 15 % zu erhöhen; |
|
c) |
bei Hydraulikbaggern ist die größtmögliche Hubkraft zugrunde zu legen. |
4.1. In dem Stabilitätsnachweis sind folgende Momente zu berücksichtigen
|
a) |
aus Last; |
|
b) |
aus baulichen Asymmetrien; |
|
c) |
aus Winddruck; |
|
d) |
aus Drehbewegung bei Geräten mit eigener Triebkraft; |
|
e) |
aus Queranströmung, soweit erforderlich; |
|
f) |
aus Ballast und Vorräten; |
|
g) |
aus Deckslasten und gegebenenfalls Ladung; |
|
h) |
aus freien Flüssigkeitsoberflächen; |
|
i) |
aus dynamischen Massenkräften; |
|
j) |
aus sonstigen mechanischen Einrichtungen. |
Dabei sind Momente, die gleichzeitig wirken können, zu addieren.
4.2. Das Moment infolge des Winddruckes ist nach folgender Formel zu berechnen:
In dieser Formel bezeichnet
|
c |
= |
den formabhängigen Widerstandsbeiwert. Für Fachwerke ist c = 1,2 und für Vollwandträger c = 1,6 zu setzen. Beide Werte schließen die Einflüsse von Windstößen ein. Als Angriffsfläche der Windkraft ist die durch die Umrisslinie des Fachwerks eingeschlossene Fläche einzusetzen; |
|
pw |
= |
den spezifischen Winddruck, der einheitlich mit 0,25 kN/m2 anzusetzen ist; |
|
A |
= |
den Lateralplan über der Ebene der größten Einsenkung in m2; |
|
lw |
= |
den Abstand des Schwerpunktes des Lateralplans A von der Ebene der größten Einsenkung in m. |
4.3. Für die Ermittlung der Momente aus der Drehbewegung nach Nummer 4.1 Buchstabe d ist bei schwimmenden Geräten mit Fahrantrieb die Formel aus Artikel 15.03 Nummer 6 zu verwenden.
4.4. Das durch Queranströmung nach Nummer 4.1 Buchstabe e verursachte Moment braucht nur bei schwimmenden Geräten, die während des Betriebs in strömendem Wasser quer liegend verankert oder vertäut sind, mitgerechnet zu werden.
4.5. Bei der Berechnung der Momente aus flüssigem Ballast und flüssigen Vorräten nach Nummer 4.1 Buchstabe f ist der für die Stabilität ungünstigste Füllungsgrad der Tanks zu ermitteln und das entsprechende Moment in die Rechnung einzusetzen.
4.6. Das durch dynamische Massenkräfte verursachte Moment nach Nummer 4.1 Buchstabe i muss in angemessener Weise berücksichtigt werden, wenn durch Bewegungen der Last und der Arbeitseinrichtungen eine Beeinflussung der Stabilität zu erwarten ist.
5. Die aufrichtenden Momente können bei Schwimmkörpern mit senkrechten Seitenwänden nach der Formel
|
|
Ma = 10 · D · |
· sinφ [kNm]berechnet werden. In dieser Formel bezeichnet
|
|
= |
die metazentrische Höhe in m; |
|
φ |
= |
den Krängungswinkel in °. |
Dies gilt bis zu Krängungswinkeln von 10° oder bis zu einem Krängungswinkel, bei dem Seite Deck eintaucht oder bei dem der Boden austaucht. Dabei ist der kleinere Winkel ausschlaggebend. Bei schräg verlaufenden Seitenwänden gilt die Formel bis zu Krängungswinkeln von 5°; im Übrigen gelten die Randbedingungen nach den Nummern 3 und 4.
Lässt die besondere Form des oder der Schwimmkörper diese Erleichterung nicht zu, sind Hebelarmkurven nach Nummer 2 Buchstabe c erforderlich.
Artikel 17.08
Stabilitätsnachweise bei reduziertem Restfreibord
Wird ein verringerter Restfreibord nach Artikel 17.05 Nummer 3 in Anspruch genommen, muss für alle Betriebszustände nachgewiesen sein, dass
|
a) |
nach Korrektur für freie Flüssigkeitsoberflächen die metazentrische Höhe nicht weniger als 0,15 m beträgt; |
|
b) |
innerhalb eines Krängungsbereichs von 0° bis 30° ein aufrichtender Hebel von mindestens h = 0,30 – 0,28 · φn [m] vorhanden ist. Dabei ist φn der Krängungswinkel, von dem ab die Hebelarmkurve negative Werte annimmt (Stabilitätsumfang). Er darf nicht kleiner als 20° oder 0,35 rad sein und ist mit höchstens 30° oder 0,52 rad in die Formel einzusetzen, wobei für φn die Einheit Radiant (rad) zu verwenden ist (1° = 0,01745 rad); |
|
c) |
die Summe der Winkel aus Krängung und Trimm nicht mehr als 10° beträgt; |
|
d) |
ein Restsicherheitsabstand nach Artikel 17.04 vorhanden ist; |
|
e) |
ein Restfreibord von mindestens 0,05 m vorhanden ist; |
|
f) |
innerhalb eines Krängungsbereichs von 0° bis 30° ein Resthebel von mindestens h = 0,20 – 0,23 · φn [m] vorhanden ist. Dabei ist φn der Krängungswinkel, von dem ab die Hebelarmkurve negative Werte annimmt; er ist mit höchstens 30° oder 0,52 rad in die Formel einzusetzen. |
Unter Resthebel ist die zwischen 0° und 30° Krängung vorhandene größte Differenz zwischen der Kurve der aufrichtenden Hebel und der Kurve der krängenden Hebel zu verstehen. Kommt eine Öffnung zum Schiffsinneren bei einem Krängungswinkel zu Wasser, der kleiner ist als der der größten Differenz zugeordnete Krängungswinkel, gilt die Resthebelforderung für diesen Krängungswinkel.
Artikel 17.09
Einsenkungsmarken und Tiefgangsanzeiger
Einsenkungsmarken nach Artikel 4.04 und Tiefgangsanzeiger nach Artikel 4.06 müssen angebracht sein.
Artikel 17.10
Schwimmende Geräte ohne Stabilitätsnachweis
1. Auf die Anwendung der Artikel 17.04 bis 17.08 kann verzichtet werden bei schwimmenden Geräten,
|
a) |
durch deren Arbeitseinrichtung keinerlei Veränderung der Krängung oder des Trimms hervorgerufen werden kann und |
|
b) |
bei denen eine Verlagerung des Gewichtsschwerpunktes weitestgehend auszuschließen ist. |
2. Jedoch müssen
|
a) |
bei größter Zuladung der Sicherheitsabstand 300 mm und der Freibord 150 mm betragen; |
|
b) |
der Sicherheitsabstand für nicht sprühwasser- und wetterdicht verschließbare Öffnungen 500 mm betragen. |
KAPITEL 18
SONDERBESTIMMUNGEN FÜR BAUSTELLENFAHRZEUGE
Artikel 18.01
Einsatzbedingungen
Baustellenfahrzeuge, die als solche in dem Gemeinschaftszeugnis nach Anhang V Teil I oder II bezeichnet sind, dürfen außerhalb von Baustellen nur unbeladen verkehren. Diese Auflage ist in das Gemeinschaftszeugnis einzutragen.
Hierzu müssen diese Baustellenfahrzeuge über eine Bescheinigung der zuständigen Behörde über Dauer und örtliche Begrenzung der Baustelle, auf der das Fahrzeug eingesetzt werden darf, verfügen.
Artikel 18.02
Anwendung des Teils II
Sofern in diesem Kapitel nichts anderes bestimmt ist, gelten für Bau und Ausrüstung von Baustellenfahrzeugen die Kapitel 3 bis 14 des Teils II.
Artikel 18.03
Abweichungen
|
1. |
|
2. Die Untersuchungskommission kann auf die Anwendung folgender Bestimmungen verzichten:
|
a) |
auf Artikel 8.08 Nummern 2 bis 8, wenn keine Besatzung vorgeschrieben ist; |
|
b) |
auf Artikel 10.01 Nummern 1 und 3, wenn das Baustellenfahrzeug mittels Arbeitsankern oder Pfählen sicher verankert werden kann. Ein Baustellenfahrzeug mit eigenem Fahrantrieb muss jedoch mindestens einen Anker nach Artikel 10.01 Nummer 1 haben, wobei der Koeffizient k gleich 45 und für T die kleinste Seitenhöhe einzusetzen sind; |
|
c) |
auf Artikel 10.02 Nummer 1 Buchstabe c, wenn das Baustellenfahrzeug nicht über einen eigenen Fahrantrieb verfügt. |
Artikel 18.04
Sicherheitsabstand und Freibord
1. Wird ein Baustellenfahrzeug als Spül- und Klappschute betrieben, müssen der Sicherheitsabstand außerhalb des Laderaumbereiches mindestens 300 mm und der Freibord mindestens 150 mm betragen. Die Untersuchungskommission kann einen geringeren Freibord zulassen, wenn rechnerisch nachgewiesen ist, dass die Stabilität bei Beladung mit einem Füllgut der Dichte 1,5 t/m3 ausreicht und keine Seite des Decks zu Wasser kommt. Der Einfluss verflüssigter Ladung muss dabei berücksichtigt werden.
2. Für Baustellenfahrzeuge, die nicht unter Nummer 1 fallen, gelten die Artikel 4.01 und 4.02 sinngemäß. Dabei darf die Untersuchungskommission für den Sicherheitsabstand und für den Freibord abweichende Werte festsetzen.
Artikel 18.05
Beiboote
Baustellenfahrzeuge brauchen nicht mit einem Beiboot ausgerüstet zu sein, wenn
|
a) |
kein Fahrantrieb vorhanden ist oder |
|
b) |
auf der Baustelle ein anderes Beiboot zur Verfügung steht. |
Diese Erleichterung ist in das Gemeinschaftszeugnis einzutragen.
KAPITEL 19
SONDERBESTIMMUNGEN FÜR HISTORISCHE SCHIFFE
(Ohne Inhalt)
KAPITEL 19a
SONDERBESTIMMUNGEN FÜR KANALBARGEN
(Ohne Inhalt)
KAPITEL 19b
SONDERBESTIMMUNGEN FÜR SCHIFFE, DIE AUF WASSERSTRASSEN DER ZONE 4 VERKEHREN
Artikel 19b.01
Anwendung von Kapitel 4
1. Abweichend von Artikel 4.01 Nummern 1 und 2 wird der Sicherheitsabstand für Schiffe, die auf den Binnenwasserstraßen der Zone 4 verkehren, für Türen und andere Öffnungen als die Luken der Laderäume wie folgt verringert:
|
a) |
wenn sie sprühwasser- und wetterdicht abgeschlossen werden können auf 150 mm; |
|
b) |
wenn sie nicht sprühwasser- und wetterdicht abgeschlossen werden können auf 200 mm. |
2. Abweichend von Artikel 4.02 beträgt der Mindestfreibord für Schiffe, die auf den Binnenwasserstraßen der Zone 4 verkehren, 0 mm, sofern der Sicherheitsabstand nach Nummer 1 eingehalten wird.
KAPITEL 20
SONDERBESTIMMUNGEN FÜR SEESCHIFFE
(Ohne Inhalt)
KAPITEL 21
SONDERBESTIMMUNGEN FÜR SPORTFAHRZEUGE
Artikel 21.01
Allgemeines
Für Sportfahrzeuge gelten für Bau und Ausrüstung nur die Artikel 21.02 und 21.03.
Artikel 21.02
Anwendung des Teils II
1. Für Sportfahrzeuge gelten
|
a) |
aus Kapitel 3:
|
|
b) |
Kapitel 5; |
|
c) |
aus Kapitel 6:
|
|
d) |
aus Kapitel 7:
|
|
e) |
aus Kapitel 8:
|
|
f) |
aus Kapitel 9:
|
|
g) |
aus Kapitel 10:
|
|
h) |
Kapitel 13; |
|
i) |
Kapitel 14. |
2. Bei Sportfahrzeugen, die der Richtlinie 94/25/EG (des Europäischen Parlaments und des Rates vom 16. Juni 1994 zur Angleichung der Rechts- und Verwaltungsvorschriften der Mitgliedstaaten über Sportboote) (25) unterliegen, erstrecken sich die Erstuntersuchung und die Nachuntersuchungen nur auf
|
a) |
Artikel 6.08, falls ein Wendeanzeiger vorhanden ist; |
|
b) |
Artikel 7.01 Nummer 2, Artikel 7.02, Artikel 7.03 Nummer 1 und Artikel 7.13, falls ein Radareinmannsteuerstand vorhanden ist; |
|
c) |
Artikel 8.01 Nummer 2, Artikel 8.02 Nummer 1, Artikel 8.03 Nummer 3, Artikel 8.05 Nummer 5, Artikel 8.08 Nummer 2, Artikel 8.10; |
|
d) |
Artikel 10.01 Nummern 2, 3, 6 und 14, Artikel 10.02 Nummer 1 Buchstaben b und c sowie Nummer 2 Buchstabe a und Buchstabe e bis h, Artikel 10.03 Nummer 1 Buchstaben b und d, sowie Nummern 2 bis 6, Artikel 10.05; |
|
e) |
Kapitel 13; |
|
f) |
aus Kapitel 14:
|
Artikel 21.03
(Ohne Inhalt)
KAPITEL 22
STABILITÄT VON SCHIFFEN, DIE CONTAINER BEFÖRDERN
Artikel 22.01
Allgemeines
1. Sind nach den schifffahrtspolizeilichen Vorschriften der Mitgliedstaaten für Schiffe, die Container befördern, Stabilitätsunterlagen erforderlich, sind die Bestimmungen dieses Kapitels anzuwenden.
Die Stabilitätsunterlagen sind von einer Untersuchungskommission zu prüfen oder prüfen zu lassen und mit einem entsprechenden Sichtvermerk zu versehen.
2. Die Stabilitätsunterlagen müssen eine für den Schiffsführer verständliche Aussage über die Stabilität des Schiffes bei dem jeweiligen Beladungsfall ermöglichen.
Die Stabilitätsunterlagen müssen mindestens enthalten:
|
a) |
Angaben über die zulässigen Stabilitätsmerkmale, die zulässigen
|
|
b) |
Angaben über die Räume, die mit Wasserballast gefüllt werden können; |
|
c) |
Formblätter zur Stabilitätskontrolle; |
|
d) |
eine Beispielrechnung oder Anwendungshinweise für den Schiffsführer. |
3. Können auf einem Schiff wahlweise Container ungesichert oder gesichert befördert werden, sind für die Beförderung ungesicherter und für die Beförderung gesicherter Containerladungen jeweils besondere Berechnungsverfahren für den Nachweis der Stabilität erforderlich.
4. Eine Containerladung gilt nur dann als gesichert, wenn die einzelnen Container mittels Führungen oder Spannvorrichtungen fest mit dem Schiffskörper verbunden sind und sich ihre Lage während der Fahrt nicht verändern kann.
Artikel 22.02
Randbedingungen und Berechnungsverfahren für den Stabilitätsnachweis bei Beförderung ungesicherter Container
1. Bei ungesicherten Containern hat jedes Berechnungsverfahren zur Bestimmung der Stabilität des Schiffes von folgenden Randbedingungen auszugehen:
|
a) |
Die metazentrische Höhe
|
|
b) |
Unter gleichzeitiger Einwirkung der Zentrifugalkraft bei der Drehbewegung, des Winddruckes und des Einflusses der freien Flüssigkeitsoberflächen darf die auftretende Neigung 5° nicht überschreiten und Seite Deck nicht zu Wasser kommen. |
|
c) |
Der krängende Hebel aus der Zentrifugalkraft bei der Drehbewegung ist nach folgender Formel zu berechnen:
In dieser Formel bezeichnet
|
|
d) |
Der krängende Hebel aus Winddruck ist nach folgender Formel zu berechnen:
In dieser Formel bezeichnet
|
|
e) |
Der krängende Hebel aus freien Oberflächen von Regen- und Restwasser im Laderaum oder im Doppelboden ist nach folgender Formel zu berechnen:
In dieser Formel bezeichnet
|
|
f) |
Für jeden Beladungsfall ist mit halben Vorräten an Treibstoff und Frischwasser zu rechnen. |
2. Die Stabilität eines mit ungesicherten Containern beladenen Binnenschiffes gilt als ausreichend, wenn das vorhandene
gleich oder kleiner als
zul nach den folgenden Formeln ist. Hierbei muss
zul für verschiedene Verdrängungen über den gesamten Tiefgangsbereich berechnet werden.
|
a) |
Für |
darf kein kleinerer Wert als 11,5 eingesetzt werden (11,5 = 1/tan5°).|
b) |
|
In diesen Formeln bezeichnet
|
|
die maximal zulässige Höhe des Schwerpunktes des beladenen Schiffes über Basis in m; |
|
|
die Höhe des Metazentrums über Basis in m nach der Näherungsformel nach Nummer 3; |
|
F |
den jeweils vorhandenen Freibord auf |
|
Z |
den Beiwert für die Zentrifugalkraft im Drehkreis
|
|
v |
die größte Geschwindigkeit des Schiffes gegen Wasser in m/s; |
|
Tm |
den jeweiligen mittleren Tiefgang in m; |
|
hKW |
den krängenden Hebel aus seitlichem Winddruck nach Nummer 1 Buchstabe d in m; |
|
hKfO |
die Summe der krängenden Hebel aus freien Flüssigkeitsoberflächen nach Nummer 1 Buchstabe e in m. |
L in m;
Ist kein Kurvenblatt vorhanden, kann für die Berechnung nach Nummer 2 und Artikel 22.03 Nummer 2 der Wert für
aus folgenden Näherungsformeln ermittelt werden:
|
a) |
für Schiffe mit Pontonform
|
|
b) |
für andere Schiffe
|
Artikel 22.03
Randbedingungen und Berechnungsverfahren für den Stabilitätsnachweis bei Beförderung gesicherter Container
1. Bei gesicherten Containern muss jedes Berechnungsverfahren zur Bestimmung der Stabilität des Schiffes von folgenden Randbedingungen ausgehen:
|
a) |
Die metazentrische Höhe
|
|
b) |
Unter gleichzeitiger Einwirkung der Zentrifugalkraft bei der Drehbewegung, des Winddruckes und des Einflusses der freien Flüssigkeitsoberflächen darf keine Öffnung des Schiffskörpers zu Wasser kommen. |
|
c) |
Die krängenden Hebel aus der Zentrifugalkraft bei der Drehbewegung, aus dem Winddruck und aus freien Flüssigkeitsoberflächen sind nach den Formeln von Artikel 22.02 Nummer 1 Buchstaben c bis e zu berechnen. |
|
d) |
Für jeden Beladungsfall sind die halben Vorräte an Treibstoff und Frischwasser zugrundezulegen. |
2. Die Stabilität eines mit gesicherten Containern beladenen Binnenschiffes gilt als ausreichend, wenn das vorhandene
gleich oder kleiner als
zul nach den folgenden Formeln ist. Hierbei muss
zul für verschiedene Verdrängungen über den gesamten Tiefgangsbereich berechnet werden.
|
a) |
für |
darf kein kleinerer Wert als 6,6 und
kein kleinerer Wert als 0 eingesetzt werden.|
b) |
|
In diesen Formeln bezeichnet
|
I |
das Breitenträgheitsmoment der Wasserlinie bei Tm in m4 nach der Näherungsformel nach Nummer 3; |
|
i |
das Breitenträgheitsmoment der zur Basis parallelen Wasserlinie in der Höhe
|
|
|
die Wasserverdrängung des Schiffes bei Tm in m3; |
|
F' |
den ideellen Freibord F' = H' – Tm [m] oder |
|
a |
den senkrechten Abstand zwischen Unterkante der bei Neigungen zuerst eintauchenden Öffnung und der Wasserlinie bei aufrechter Lage des Schiffes in m; |
|
b |
den Abstand derselben Öffnung von Mitte Schiff in m; |
|
H' |
die ideelle Seitenhöhe |
|
q |
die Summe der Volumina von Deckshäusern, Luken, Trunks und anderen Aufbauten bis zu einer Höhe von maximal 1,0 m über H, oder bis zur untersten Öffnung des betrachteten Volumens. Maßgeblich ist der kleinere Wert. Volumenanteile, die innerhalb eines Bereiches von 0,05 L von den Schiffsenden angeordnet sind, bleiben unberücksichtigt [m3]. |
[m]wobei der kleinere Wert maßgebend ist;
;3. Näherungsformel für I
Ist kein Kurvenblatt vorhanden, kann für die Berechnung nach Nummer 2 der Wert für das Breitenträgheitsmoment I der Wasserlinie aus folgenden Näherungsformeln verwendet werden:
|
a) |
für Schiffe mit Pontonform
|
|
b) |
für andere Schiffe
|
Artikel 22.04
Verfahren für die Stabilitätsbeurteilung an Bord
Das Verfahren der Stabilitätsbeurteilung kann den Unterlagen nach Artikel 22.01 Nummer 2 entnommen werden.
KAPITEL 22a
SONDERBESTIMMUNGEN FÜR FAHRZEUGE, DEREN LÄNGE 110 M ÜBERSCHREITET
Artikel 22a.01
Anwendung des Teils I
Für Fahrzeuge mit L von mehr als 110 m, ausgenommen Seeschiffe, ist zusätzlich zu Artikel 2.03 Nummer 3 die Untersuchungskommission, die später das Gemeinschaftszeugnis ausstellen soll, vor Baubeginn (Neubau oder Verlängerung eines in Betrieb befindlichen Fahrzeuges) durch den Eigner oder seinen Bevollmächtigten zu benachrichtigen. Diese Untersuchungskommission führt während der Bauphase Besichtigungen durch. Die Besichtigungen können entfallen, wenn vor Baubeginn eine Bescheinigung vorgelegt wird, in der eine anerkannte Klassifikationsgesellschaft versichert, dass sie die Bauaufsicht durchführt.
Artikel 22a.02
Anwendung des Teils II
Für Fahrzeuge mit L von mehr als 110 m gelten zusätzlich zu den Anforderungen des Teils II die Artikel 22a.03 bis 22a.05.
Artikel 22a.03
Festigkeit
Die genügende Festigkeit des Schiffskörpers im Sinne von Artikel 3.02 Nummer 1 Buchstabe a (Längs- und Querfestigkeit sowie örtliche Festigkeit) muss durch eine Bescheinigung einer anerkannten Klassifikationsgesellschaft nachgewiesen sein.
Artikel 22a.04
Schwimmfähigkeit und Stabilität
1. Für Fahrzeuge mit L von mehr als 110 m, ausgenommen Fahrgastschiffe, gelten die Nummern 2 bis 9.
2. Die ausreichende Stabilität einschließlich Leckstabilität muss für den ungünstigsten Beladungszustand nachgewiesen sein.
Die Grundwerte für die Stabilitätsberechnung — Schiffsleergewicht und Lage des Gewichtsschwerpunktes — müssen ermittelt werden entweder durch
|
— |
einen Krängungsversuch oder |
|
— |
durch eine detaillierte Gewichtsrechnung. Hierbei muss das Schiffsleergewicht durch einen Tiefgangsnachweis am Fahrzeug kontrolliert werden, wobei die durch Gewichtsberechnung ermittelten Massen nicht mehr als +/– 5 % von dem durch Tiefgangsablesung ermittelten Schiffsleergewicht abweichen dürfen. |
3. Die Schwimmfähigkeit im Leckfall muss für das voll abgeladene Fahrzeug nachgewiesen werden.
Hierbei muss für die kritischen Zwischenzustände und für den Endzustand der Flutung der rechnerische Nachweis der genügenden Stabilität erbracht werden. Treten in Zwischenzuständen negative Stabilitätswerte auf, können sie von der zuständigen Behörde akzeptiert werden, wenn für nachfolgende Zwischenzustände ausreichende Stabilität nachgewiesen wird.
4. Für den Leckfall sind folgende Annahmen zu berücksichtigen:
|
a) |
Ausdehnung des Schadens an einer Schiffsseite
|
|
b) |
Ausdehnung des Schadens am Schiffsboden
|
|
c) |
Alle in den Beschädigungsbereich fallende Schotte sind als leck anzusehen, das heißt, die Schotteinteilung muss so gewählt sein, dass das Fahrzeug auch nach dem Fluten von zwei oder mehr direkt hintereinander liegenden Abteilungen schwimmfähig bleibt. Für den Hauptmaschinenraum braucht nur die Schwimmfähigkeit für den Einabteilungsstatus nachgewiesen zu werden, d. h. Maschinenraumendschotte gelten als nicht beschädigt. Bei Bodenbeschädigungen sind auch querschiffs nebeneinander liegende Abteilungen als geflutet anzusehen. |
|
d) |
Flutbarkeiten Es ist mit einer Flutbarkeit von 95 % zu rechnen. Abweichend von dieser Annahme darf mit folgenden Flutbarkeiten gerechnet werden: Maschinen- und Betriebsräume 85 % Doppelböden, Brennstofftanks, Ballasttanks usw. je nachdem, ob sie ihrer Bestimmung entsprechend für das auf der Ebene der tiefsten Einsenkung schwimmende Fahrzeug als voll oder leer angenommen werden müssen 0 oder 95 % Wird durch eine Berechnung nachgewiesen, dass die mittlere Flutbarkeit irgendeiner Abteilung kleiner ist, so kann der errechnete Wert eingesetzt werden. |
|
e) |
Die Unterkante von nicht wasserdicht verschließbaren Öffnungen (z.B. von Türen, Fenstern, Einstiegsluken) muss im Endzustand der Flutung mindestens 100 mm über der Schwimmebene liegen. |
5. Die Stabilität im Leckfall ist ausreichend, wenn auf der Grundlage der Annahmen nach Nummer 4
|
a) |
im Endzustand der Flutung ein verbleibender Sicherheitsabstand von 100 mm nicht unterschritten und eine Neigung des Fahrzeuges von 5° nicht überschritten werden oder |
|
b) |
Berechnungen nach dem in der ADNR Teil 9 vorgeschriebenen Verfahren zur Leckstabilitätsrechnung ein positives Ergebnis haben. |
6. Werden Quer- oder Niederflutöffnungen zur Verringerung von Asymmetrien vorgesehen, muss der Ausgleich innerhalb von 15 Minuten erfolgen, wenn im Zwischenzustand ausreichende Leckstabilitätswerte nachgewiesen werden.
7. Wenn Öffnungen, über die unbeschädigte Abteilungen zusätzlich fluten können, wasserdicht verschlossen werden können, müssen diese Verschlusseinrichtungen entsprechend ihren Anforderungen beschriftet sein.
8. Der rechnerische Nachweis nach den Nummern 2 bis 5 gilt als erbracht, wenn Leckstabilitätsrechnungen nach der ADNR Teil 9 mit positivem Ergebnis vorgelegt werden.
9. Soweit zur Erfüllung der Anforderungen nach Nummer 2 oder 3 notwendig, ist die Ebene der größten Einsenkung neu festzulegen.
Artikel 22a.05
Zusätzliche Anforderungen
1. Fahrzeuge mit L von mehr als 110 m müssen
|
a) |
über einen Mehrschraubenantrieb mit mindestens zwei voneinander unabhängigen Antriebsmaschinen gleicher Leistung und eine vom Steuerhaus aus bedienbare Bugstrahlanlage verfügen, die auch bei unbeladenem Fahrzeug wirksam ist, oder über einen Einschraubenantrieb und eine vom Steuerhaus aus bedienbare und mit eigener Energieversorgung versehene Bugstrahlanlage verfügen, die auch bei unbeladenem Fahrzeug wirksam ist und die bei Ausfall des Hauptantriebes ein Fortbewegen aus eigener Kraft ermöglicht; |
|
b) |
über eine Navigationsradaranlage mit Wendeanzeiger nach Artikel 7.06 Nummer 1 verfügen; |
|
c) |
über ein festinstalliertes Lenzsystem nach Artikel 8.08 verfügen; |
|
d) |
die Anforderungen des Artikels 23.09 Nummer 1.1 erfüllen. |
2. Bei Fahrzeugen, ausgenommen Fahrgastschiffe, mit L von mehr als 110 m, die zusätzlich zu Nummer 1
|
a) |
im Havariefall ohne Einsatz von schwerem Bergegerät im mittleren Drittel des Fahrzeuges getrennt werden können, wobei die getrennten Schiffsteile nach der Trennung schwimmfähig bleiben müssen, |
|
b) |
über einen Nachweis einer anerkannten Klassifikationsgesellschaft über die Schwimmfähigkeit, die Trimmlage und die Stabilität der getrennten Schiffsteile verfügen, der auch eine Aussage darüber enthalten muss, ab welchem Beladungszustand die Schwimmfähigkeit der beiden Teile nicht mehr gegeben ist, wobei in diesem Fall der Nachweis an Bord mitzuführen ist, |
|
c) |
als Doppelhüllenschiffe nach der ADNR gebaut sind, wobei für Motorschiffe die ADNR Nummern 9.1.0.91 bis 9.1.0.95, für Tankschiffe die ADNR Nummern 9.3.2.11.7 und 9.3.2.13 bis 9.3.2.15 anzuwenden ist, |
|
d) |
über einen Mehrschraubenantrieb nach Nummer 1 Buchstabe a erster Halbsatz verfügen, |
ist im Gemeinschaftszeugnis unter Nummer 52 einzutragen, dass sie allen Anforderungen der Buchstaben a bis d entsprechen.
3. Bei Fahrgastschiffen mit L von mehr als 110 m, die zusätzlich zu Nummer 1
|
a) |
unter Aufsicht einer anerkannten Klassifikationsgesellschaft für deren höchste Klasse gebaut oder umgebaut sind, was durch eine Bescheinigung der Klassifikationsgesellschaft bestätigt sein muss, wobei die laufende Klasse nicht erforderlich ist; |
|
b) |
entweder einen Doppelboden mit einer Höhe von mindestens 600 mm und eine Schotteinteilung haben, die gewährleistet, dass das Schiff bei Flutung von zwei beliebigen benachbarten wasserdichten Abteilungen nicht unterhalb der Tauchgrenze eintaucht und ein Restsicherheitsabstand von 100 mm vorhanden bleibt oder einen Doppelboden mit einer Höhe von mindestens 600 mm und eine Doppelhülle mit einem Abstand zwischen der Seitenwand des Schiffes und dem Längsschott von mindestens 800 mm haben; |
|
c) |
über einen Mehrschraubenantrieb mit mindestens zwei voneinander unabhängigen Antriebsmaschinen gleicher Leistung und eine vom Steuerhaus aus bedienbare Bugstrahlanlage verfügen, die in Längs- und in Querrichtung wirksam ist; |
|
d) |
die Heckanker vom Steuerhaus aus direkt setzen können; |
ist im Gemeinschaftszeugnis unter Nummer 52 einzutragen, dass sie allen Anforderungen der Buchstaben a bis d entsprechen.
Artikel 22a.06
Anwendung des Teils IV bei Umbauten
Bei Fahrzeugen, die auf eine Länge von mehr als 110 m umgebaut werden, darf die Untersuchungskommission Kapitel 24 nur aufgrund von besonderen Empfehlungen des Ausschusses anwenden.
KAPITEL 22b
SONDERBESTIMMUNGEN FÜR SCHNELLE SCHIFFE
Artikel 22b.01
Allgemeines
1. Schnelle Schiffe dürfen nicht als Kabinenschiffe gebaut sein.
2. Folgende Einrichtungen sind auf schnellen Schiffen verboten:
|
a) |
mit Dochtbrennern ausgerüstete Einrichtungen nach Artikel 13.02; |
|
b) |
Ölheizöfen mit Verdampfungsbrennern nach Artikel 13.03 und 13.04; |
|
c) |
Heizungen mit festen Brennstoffen nach Artikel 13.07; |
|
d) |
Flüssiggasanlagen nach Kapitel 14. |
Artikel 22b.02
Anwendung des Teils I
1. Zusätzlich zu Artikel 2.03 müssen schnelle Schiffe unter Aufsicht einer anerkannten Klassifikationsgesellschaft, die über besondere Regeln für schnelle Schiffe verfügt, nach deren anwendbaren Vorschriften gebaut und klassifiziert sein. Die Klasse ist aufrecht zu erhalten.
2. Abweichend von Artikel 2.06 beträgt die Gültigkeitsdauer der nach den Bestimmungen dieses Kapitels erteilten Gemeinschaftszeugnisse maximal fünf Jahre.
Artikel 22b.03
Anwendung des Teils II
1. Unbeschadet der Nummer 2 und des Artikels 22b.02 Nummer 2 gelten für schnelle Schiffe die Kapitel 3 bis 15 mit Ausnahme folgender Bestimmungen:
|
a) |
Artikel 3.04 Nummer 6 Absatz 2; |
|
b) |
Artikel 8.08 Nummer 2 Satz 2; |
|
c) |
Artikel 11.02 Nummer 4 Satz 2 und Satz 3; |
|
d) |
Artikel 12.02 Nummer 4 Satz 2; |
|
e) |
Artikel 15.06 Nummer Buchstabe a Satz 2. |
2. Abweichend von Artikel 15.02 Nummer 9 und Artikel 15.15 Nummer 7 müssen alle Schotttüren fernbedient werden können.
3. Abweichend von Artikel 6.02 Nummer 1 muss bei Ausfall oder Störung der Antriebsanlage der Rudermaschine ohne Zeitverzug eine zweite unabhängige Antriebsanlage der Rudermaschine oder ein Handantrieb in Betrieb gehen.
4. Zusätzlich zu den Anforderungen des Teils II gelten für schnelle Schiffe die Artikel 22b.04 bis 22b.12.
Artikel 22b.04
Sitze und Sicherheitsgurte
Für die höchstzulässige Anzahl von Personen an Bord müssen Sitze vorhanden sein. Sitze sind mit Sicherheitsgurten zu versehen. Auf Sicherheitsgurte kann verzichtet werden, wenn ein geeigneter Aufprallschutz vorhanden ist oder in den Fällen, wo diese im HSC Code 2000 Kapitel 4 Abschnitt 6 nicht gefordert werden.
Artikel 22b.05
Freibord
Abweichend von Artikel 4.02 und Artikel 4.03 muss der Freibord mindestens 500 mm betragen.
Artikel 22b.06
Auftrieb, Stabilität und Unterteilung
Für schnelle Schiffe müssen
|
a) |
Auftriebs- und Stabilitätseigenschaften, die die Sicherheit des Fahrzeuges in der Verdrängerfahrt sowohl im unbeschädigten Zustand als auch im Leckfall sicherstellen, |
|
b) |
Stabilitätseigenschaften und Stabilisierungssysteme, die die Sicherheit des Fahrzeuges im Betriebszustand mit dynamischem Auftrieb und in der Übergangsphase sicherstellen, |
|
c) |
Stabilitätseigenschaften im Betriebszustand mit dynamischem Auftrieb und in der Übergangsphase, die das Fahrzeug bei jeglichem Systemfehlverhalten sicher in dem Verdrängerzustand gelangen lassen, in ausreichendem Maße nachgewiesen sein. |
Artikel 22b.07
Steuerhaus
1. Einrichtung
|
a) |
Abweichend von Artikel 7.01 Nummer 1 ist das Steuerhaus so einzurichten, dass sowohl der Rudergänger als auch ein zweites Besatzungsmitglied ihre Aufgaben während der Fahrt jederzeit erfüllen können. |
|
b) |
Der Steuerstand ist so anzuordnen, dass die in Buchstabe a genannten Personen darin ihren Arbeitsplatz finden. Die Navigations-, Manövrier-, Überwachungs-, Nachrichtenübermittlungseinrichtungen und sonstigen betriebswichtigen Geräte sind so nahe nebeneinander anzuordnen, dass sowohl der Rudergänger als auch ein zweites Besatzungsmitglied alle erforderlichen Informationen erhält, um je nach Erfordernis die Ausrüstungs- und Bedienungseinrichtungen im Sitzen betätigen zu können. In jedem Fall muss
|
|
c) |
Die in Buchstabe a aufgeführten Personen müssen auch bei ordnungsgemäß anlegten Sicherheitsgurten in der Lage sein, die Einrichtungen nach Buchstabe b ohne Behinderung zu bedienen. |
2. Freie Sicht
|
a) |
Abweichend von Artikel 7.02 Nummer 2 darf der Sichtschatten aus sitzender Position und bei jedem Beladungszustand nicht mehr als eine Fahrzeuglänge vor dem Bug betragen. |
|
b) |
Abweichend von Artikel 7.02 Nummer 3 darf die Summe der Sektoren ohne freies Blickfeld von voraus bis zu 22,5° nach hinten querab nach jeder Seite nicht mehr als 20° betragen. Jeder einzelne Sektor ohne freies Blickfeld darf 5° nicht überschreiten. Der überschaubare Sektor zwischen zwei Sektoren ohne freies Blickfeld darf nicht weniger als 10° betragen. |
3. Instrumente
Die Instrumententafeln für die Bedienung und für die Überwachung der in Artikel 22b.11 genannten Anlagen müssen getrennt an deutlich markierter Stelle innerhalb des Steuerhauses angeordnet sein. Dies gilt gegebenenfalls auch für Einrichtungen für das Zuwasserlassen von Sammelrettungsmitteln.
4. Beleuchtung
In Bereichen oder an Ausrüstungsgegenständen, die während des Betriebs beleuchtet sein müssen, ist rotes Licht zu verwenden.
5. Fenster
Spiegelungen sind zu verhindern. Einrichtungen zur Vermeidung von Blendung durch Sonnenlicht müssen vorhanden sein.
6. Oberflächenwerkstoffe
Spiegelungen durch Oberflächenwerkstoffe sind im Steuerhaus zu verhindern.
Artikel 22b.08
Zusätzliche Ausrüstung
Schnelle Fahrzeuge müssen ausgerüstet sein mit
|
a) |
einem Radargerät und einem Wendeanzeiger nach Artikel 7.06 Nummer 1 und |
|
b) |
griffbereiten Einzelrettungsmitteln nach der Europäischen Norm EN 395: 1998 für die gesamte höchstzulässige Anzahl der Personen an Bord. |
Artikel 22b.09
Geschlossene Bereiche
1. Allgemeines
Öffentlich zugängliche Räume und Wohnungen und die dazugehörige Ausstattung müssen so gestaltet sein, dass Personen bei ordnungsgemäßer Benutzung sich weder bei normalem Start beziehungsweise Stopp oder Notstart beziehungsweise Notstopp, noch beim Manövrieren unter normalen Fahrtbedingungen beziehungsweise bei Ausfall oder Fehlbedienung verletzen können.
2. Kommunikation
|
a) |
Zur Information über Sicherheitsmaßnahmen müssen alle Fahrgastschiffe mit akustischen und visuellen Einrichtungen ausgestattet sein, die von allen Fahrgästen gehört und gesehen werden können. |
|
b) |
Mit Hilfe der unter Buchstabe a beschriebenen Einrichtungen muss der Schiffsführer Anweisungen an die Fahrgäste geben können. |
|
c) |
Für jeden Fahrgast müssen in der Nähe des Sitzes Anweisungen für Notfälle einschließlich einer allgemeinen Skizze des Fahrzeuges verfügbar sein, aus der sämtliche Ausgänge, Evakuierungswege, Notausrüstung, Rettungsmittel sowie das Anlegen der Rettungswesten ersichtlich sind. |
Artikel 22b.10
Ausgänge und Fluchtwege
Flucht- und Rettungswege müssen folgende Anforderungen erfüllen:
|
a) |
Ein leichter, sicherer und schneller Zugang vom Steuerstand zu den öffentlich zugänglichen Räumen und den Wohnungen muss sichergestellt sein. |
|
b) |
Die Fluchtwege zu den Notausgängen müssen deutlich und dauerhaft gekennzeichnet sein. |
|
c) |
Sämtliche Ausgänge müssen ausreichend gekennzeichnet sein. Die Funktionsweise des Öffnungsmechanismus muss von außen und innen klar erkenntlich sein. |
|
d) |
Die Fluchtwege und Notausgänge müssen über ein geeignetes Sicherheitsleitsystem verfügen. |
|
e) |
Neben den Ausgängen muss genügend Raum für ein Besatzungsmitglied vorhanden sein. |
Artikel 22b.11
Feuerschutz und Feuerbekämpfung
1. Gänge, öffentlich zugängliche Räume und Wohnungen sowie Küchen und Maschinenräume müssen an ein zweckmäßiges Feuermeldesystem angeschlossen sein. Das Vorhandensein eines Brandes sowie der Brandbereich müssen selbsttätig an einer ständig vom Schiffspersonal besetzten Stelle angezeigt werden.
2. Maschinenräume sind mit einer fest installierten Feuerlöschanlage nach Artikel 10.03b zu versehen.
3. Öffentlich zugängliche Räume und Wohnungen und ihre Fluchtwege müssen mit einer selbsttätigen Druckwassersprühanlage nach Artikel 10.03a ausgestattet sein. Löschwasser muss schnell und unmittelbar nach außen abgeleitet werden können.
Artikel 22b.12
Übergangsbestimmungen
Schnelle Schiffe im Sinne des Artikels 1.01 Nummer 22, die am 31. März 2003 über ein gültiges Gemeinschaftszeugnis verfügen, müssen folgenden Vorschriften dieses Kapitels entsprechen:
|
a) |
bei der Erneuerung des Gemeinschaftszeugnisses Artikel 22b.01, Artikel 22b.04, Artikel 22b.08, Artikel 22b.09, Artikel 22b.10, Artikel 22b.11 Nummer 1; |
|
b) |
am 1. April 2013 Artikel 22b.07 Nummern 1, 3, 4, 5 und 6; |
|
c) |
am 1. Januar 2023 den übrigen Vorschriften. |
TEIL III
KAPITEL 23
AUSRÜSTUNG DER SCHIFFE IM HINBLICK AUF BESATZUNG
Artikel 23.01
(Ohne Inhalt)
Artikel 23.02
(Ohne Inhalt)
Artikel 23.03
(Ohne Inhalt)
Artikel 23.04
(Ohne Inhalt)
Artikel 23.05
(Ohne Inhalt)
Artikel 23.06
(Ohne Inhalt)
Artikel 23.07
(Ohne Inhalt)
Artikel 23.08
(Ohne Inhalt)
Artikel 23.09
Ausrüstung der Schiffe
1. Bei Motorschiffen, Schubbooten, Schubverbänden und Fahrgastschiffen ist die Erfüllung oder Nichterfüllung der Vorschriften nach Nummer 1.1 oder 1.2 von der Untersuchungskommission im Gemeinschaftszeugnis unter Nummer 47 zu vermerken.
1.1 Standard S1
|
a) |
Die Antriebsanlagen müssen so eingerichtet sein, dass die Veränderung der Fahrgeschwindigkeit und die Umkehrung der Propellerschubrichtung vom Steuerstand aus erfolgen kann. Die für den Fahrbetrieb erforderlichen Hilfsmaschinen müssen vom Steuerstand aus ein- und ausgeschaltet werden können, es sei denn, dies geschieht automatisch oder diese Maschinen laufen während jeder Fahrt ununterbrochen mit. |
|
b) |
In den Gefahrenbereichen
muss eine Überwachung durch Geräte gewährleistet sein, die bei Funktionsstörungen akustische und optische Alarmsignale im Steuerhaus auslösen. Die akustischen Alarmsignale können in einem Schallgerät zusammengefasst werden. Sie dürfen erlöschen, sobald die Störung erkannt ist. Die optischen Alarmsignale dürfen erst erlöschen, wenn die ihnen zugeordneten Funktionsstörungen beseitigt sind. |
|
c) |
Die Brennstoffzufuhr und die Kühlung der Hauptmotoren müssen selbsttätig erfolgen. |
|
d) |
Die Steuereinrichtung muss auch bei höchstzulässiger Einsenkung von einer Person ohne besonderen Kraftaufwand gehandhabt werden können. |
|
e) |
Die nach nationalen oder internationalen Schifffahrtspolizeivorschriften bei der Fahrt erforderlichen Sicht- und Schallzeichen müssen vom Steuerstand aus gegeben werden können. |
|
f) |
Besteht keine direkte Verständigung vom Steuerstand zum Vorschiff, zum Achterschiff, zu den Wohnungen und zu den Maschinenräumen, müssen Sprechverbindungen vorgesehen sein. Zu den Maschinenräumen kann die Sprechverbindung durch eine optische und akustische Signalgebung ersetzt werden. |
|
g) |
Das vorgeschriebene Beiboot muss von einem Besatzungsmitglied allein und in angemessener Frist ausgesetzt werden können. |
|
h) |
Ein vom Steuerstand aus bedienbarer Scheinwerfer muss vorhanden sein. |
|
i) |
Kurbeln und ähnliche drehbare Bedienungsteile von Hebezeugen dürfen zu ihrer Betätigung keinen Kraftaufwand von mehr als 160 N erfordern. |
|
k) |
Die im Schiffsattest eingetragenen Schleppwinden müssen motorisiert sein. |
|
l) |
Die Lenz- und Deckwaschpumpen müssen motorisiert sein. |
|
m) |
Die wesentlichen Bedienungsgeräte und Überwachungsinstrumente müssen ergonomisch angeordnet sein. |
|
n) |
Die nach Artikel 6.01 Nummer 1 erforderlichen Einrichtungen müssen aus dem Steuerstand fernbedient werden können. |
1.2 Standard S2
|
a) |
für einzeln fahrende Motorschiffe:
|
|
b) |
für Motorschiffe, die gekuppelte Fahrzeuge fortbewegen:
|
|
c) |
für Motorschiffe, die einen Schubverband, bestehend aus dem Motorschiff selbst und einem Fahrzeug davor, fortbewegen:
|
|
d) |
für Schubboote, die einen Schubverband fortbewegen:
|
|
e) |
für Fahrgastschiffe:
|
Artikel 23.10
(Ohne Inhalt)
Artikel 23.11
(Ohne Inhalt)
Artikel 23.12
(Ohne Inhalt)
Artikel 23.13
(Ohne Inhalt)
Artikel 23.14
(Ohne Inhalt)
Artikel 23.15
(Ohne Inhalt)
TEIL IV
KAPITEL 24
ÜBERGANGS- UND SCHLUSSBESTIMMUNGEN
Artikel 24.01
Anwendung der Übergangsbestimmungen auf Fahrzeuge, die schon in Betrieb sind
1. Die Artikel 24.02 bis 24.04 gelten nur für Fahrzeuge, die am … (27) im Besitz eines gültigen Schiffsattestes nach der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungsordnung sind oder sich am 31. Dezember 1994 in Bau oder Umbau befunden haben.
2. Für Fahrzeuge, die nicht unter Nummer 1 fallen, gilt Artikel 24.06.
Artikel 24.02
Abweichungen für Fahrzeuge, die schon in Betrieb sind
1. Unbeschadet der Artikel 24.03 und 24.04 müssen Fahrzeuge, die den Vorschriften dieser Richtlinie nicht vollständig entsprechen,
|
a) |
diesen gemäß den in nachstehender Tabelle aufgeführten Übergangsbestimmungen angepasst werden und |
|
b) |
bis zu ihrer Anpassung der am 31. Dezember 1994 geltenden Fassung der Rheinschiffsuntersuchungsordnung entsprechen. |
2. In der nachstehenden Tabelle bedeuten
|
— |
„N.E.U.“: Die Vorschrift gilt nicht für Fahrzeuge, die schon in Betrieb sind, es sei denn, die betroffenen Teile werden ersetzt oder umgebaut, d.h., die Vorschrift gilt nur für Neubauten sowie bei Ersatz oder bei Umbau der betroffenen Teile oder Bereiche. Werden bestehende Teile durch Austauschteile in gleicher Technik und Machart ersetzt, bedeutet dies keinen Ersatz „E“ im Sinne dieser Übergangsbestimmungen. |
|
— |
„Erteilung oder Erneuerung des Gemeinschaftszeugnisses“: Die Vorschrift muss bei der nächsten auf das angegebene Datum folgenden Erteilung oder Erneuerung der Gültigkeitsdauer des Gemeinschaftszeugnisses erfüllt sein. |
|
Artikel und Nummer |
Inhalt |
Frist bzw. Bemerkungen |
||
|
KAPITEL 3 |
||||
|
3.03 Nummer 1 Buchstabe a |
Lage des Kollisionsschotts |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 2 |
Wohnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Sicherheitseinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|||
|
Nummer 4 |
Gasdichte Trennung der Wohnungen von Maschinen-, Kessel- und Laderäumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 5 Absatz 2 |
Fernüberwachung von Heckschotttüren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 7 |
Vorschiffe mit Ankernischen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2041 |
||
|
3.04 Nummer 3 Satz 2 |
Isolierung in Maschinenräumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 3 Satz 3 und Satz 4 |
Öffnungen und Verschlussorgane |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
3.04 Nummer 6 |
Maschinenraum-Ausgänge |
Maschinenräume, die vor 1995 gemäß Artikel 1.01 nicht den Maschinenräumen zuzuordnen waren, brauchen erst mit einem 2. Ausgang nachgerüstet zu werden bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
KAPITEL 5 |
||||
|
5.06 Nummer 1 Satz 1 |
Mindestgeschwindigkeit |
Für Fahrzeuge, die vor 1996 auf Kiel gelegt wurden, spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
KAPITEL 6 |
||||
|
6.01 Nummer 1 |
Manövriereigenschaften nach Kapitel 5 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 3 |
Neigung und Umgebungstemperaturen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 7 |
Wellendurchführungen von Ruderschäften |
Für Fahrzeuge, die vor 1996 auf Kiel gelegt wurden, bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
6.02 Nummer 2 |
Inbetriebsetzen der 2. Antriebsanlage mit nur einer Bedienungshandlung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 3 |
Erreichen der Manövriereigenschaften nach Kapitel 5 bei Betrieb der zweiten Antriebsanlage/des Handbetriebs |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
6.03 Nummer 1 |
Anschluss anderer Verbraucher an hydraulische Antriebsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 2 |
Separate Hydrauliktanks |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
6.05 Nummer 1 |
Automatische Entkupplung des Handsteuerrads |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
6.06 Nummer 1 |
Zwei voneinander unabhängige Steuersysteme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
6.07 Nummer 2 Buschstabe a |
Niveaualarm beider Hydrauliktanks und Systemdruck |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 2 Buchstabe e |
Überwachung der Puffersysteme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
6.08 Nummer 1 |
Anforderungen an elektronische Anlagen nach Artikel 9.20 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
KAPITEL 7 |
||||
|
7.02 Nummer 3 Absatz 2 |
Freie Sicht in der Sichtachse des Rudergängers |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 5 |
Mindestlichtdurchlässigkeit |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
7.03 Nummer 7 |
Löschen der Alarme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses, soweit nicht Radareinmannsteuerstand vorhanden |
||
|
Nummer 8 |
Automatisches Umschalten auf eine andere Stromquelle |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
7.04 Nummer 1 |
Bedienung Antriebsmaschinen und Steuereinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 2 |
Maschinensteuerung |
Soweit nicht ein Radareinmannsteuerstand vorhanden: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 bei direkt umsteuerbaren Maschinen, 1.1.2010 bei übrigen Maschinen |
||
|
7.09 |
Alarmanlage |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
7.12 Absatz 1 |
Höhenverstellbare Steuerhäuser |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses Bei nicht hydraulischer Absenkung: spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Absätze 2 und 3 |
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
KAPITEL 8 |
||||
|
8.01 Nummer 3 |
Nur Verbrennungsmotoren, deren Brennstoffflammpunkt über 55 °C liegt |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
8.02 Nummer 1 |
Sicherung der Maschinenanlagen gegen unbeabsichtigte Inbetriebnahme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 4 |
Isolierung von Maschinenteilen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
8.03 Nummer 2 |
Überwachungseinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 3 |
Einrichtungen zur automatischen Drehzahlreduzierung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 5 |
Wellendurchführungen von Antriebsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
8.05 Nummer 1 |
Brennstofftanks aus Stahl |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 2 |
Selbstschließende Entwässerungsventile |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 3 |
Keine Brennstofftanks vor dem Kollisionsschott |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 4 |
Keine Tagestanks und deren Armaturen über Maschinenanlagen oder Abgasleitungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010. Bis zu diesem Zeitpunkt muss durch Auffangbehälter oder Tropfbleche sichergestellt sein, dass auslaufender Brennstoff gefahrlos abgeleitet werden kann |
||
|
Nummer 6 Satz 3 bis Satz 5 |
Einrichtung und Bemessung der Lüftungsrohre und Verbindungsleitungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
8.05 Nummer 7 |
Betätigung der Absperrvorrichtung am Tank von Deck aus |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 9 Satz 1 |
Peileinrichtungen müssen bis zum höchsten Füllstand ablesbar sein |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 13 |
Füllstandsüberwachung nicht nur für die Antriebsmaschinen sondern auch für die anderen, zum Fahrbetrieb notwendigen Motoren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
8.08 Nummer 8 |
Ein einfaches Absperrorgan als Anschluss von Ballastzellen an das Lenzsystem genügt nicht für Laderäume, die zur Ballastaufnahme eingerichtet sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 9 |
Peileinrichtung in Laderaumbilgen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
8.09 Nummer 2 |
Einrichtungen zum Sammeln von ölhaltigem Wasser und gebrauchtem Öl |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
8.10 Nummer 3 |
Geräuschgrenze von 65 dB(A) für stillliegende Schiffe |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
KAPITEL 8a |
||||
|
|
vgl. Übergangsvorschriften zu Kapitel 8a der Rheinschiffsuntersuchungsordnung |
|
||
|
KAPITEL 9 |
||||
|
9.01 Nummer 1 Satz 2 |
Erforderliche Unterlagen sind der Untersuchungskommission vorzulegen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 2 2. Anstrich |
Pläne der Haupt-, Not- und Verteilerschalttafeln müssen sich an Bord befinden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 3 |
Umgebungstemperaturen im Innern und auf Deck |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
9.02 Nummern 1 bis 3 |
Energieversorgungssysteme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
9.05 Nummer 4 |
Schutzleiterquerschnitte |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
9.11 Nummer 4 |
Belüftung geschlossener Räume, Schränke oder Kästen, in denen Akkumulatoren aufgestellt sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
9.12 Nummer 2 Buchstabe d |
Direktanspeisung für Verbraucher für Schiffsantrieb und das Manövrieren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 3 Buchstabe b |
Erdschlussüberwachungseinrichtung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
9.13 |
Notabschaltvorrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
9.14 Nummer 3 Satz 2 |
Verbot einpoliger Schalter sind in Wasch- und Baderäumen sowie in übrigen Nasszellen nicht zulässig |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
9.15 Nummer 2 |
Mindestquerschnitt je Ader von 1,5 mm2 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 9 |
Kabel zu beweglichen Steuerhäusern |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
9.16 Nummer 3 Satz 2 |
Zweiter Stromkreis |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
9.19 |
Alarm- und Sicherheitssysteme für maschinentechnische Einrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
9.20 |
Elektronische Anlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
9.21 |
Elektromagnetische Verträglichkeit |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
KAPITEL 10 |
||||
|
10.01 |
Ankerausrüstung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
10.02 Nummer 2 Buchstabe a |
Bescheinigung für Drahtseile und andere Seile |
Erstes Seil, das auf dem Schiff ersetzt wird: N.E.U., spätestens 1.1.2008 Zweites und drittes Seil: 1.1.2013 |
||
|
10.03 Nummer 1 |
Europäische Norm |
Bei Ersatz, spätestens 1.1.2010 |
||
|
Nummer 2 |
Eignung für Brandklassen A, B und C |
Bei Ersatz, spätestens 1.1.2010 |
||
|
Nummer 4 |
Füllmasse des CO2 und Rauminhalt |
Bei Ersatz, spätestens 1.1.2010 |
||
|
10.03a |
Fest installierte Feuerlöschanlagen in Wohnungen, Steuerhäusern und Fahrgasträumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
10.03b |
Fest installierte Feuerlöschanlagen in Maschinen-, Kessel- und Pumpenräumen |
|||
|
10.04 |
Anwendung der Europäischen Norm auf Beiboote |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
10.05 Nummer 2 |
Aufblasbare Rettungswesten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010. Rettungswesten, die am 30.9.2003 an Bord sind, können bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 weiter verwendet werden |
||
|
KAPITEL 11 |
||||
|
11.02 Nummer 4 |
Einrichtung der Außenkanten von Decks, Gangborden und anderen Arbeitsbereichen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
11.04 |
Gangbord |
(29)Erste Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 bei mehr als 7,30 m Breite |
||
|
11.05 Nummer 1 |
Zugänge der Arbeitsplätze |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummern 2 und 3 |
Türen sowie Ein- und Ausgänge und Gänge mit Höhenunterschieden von mehr als 0,50 m |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 4 |
Treppen bei ständig besetzten Arbeitsplätzen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
11.06 Nummer 2 |
Ausgänge und Notausgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
11.07 Nummer 1 Satz 2 |
Steigvorrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummern 2 und 3 |
|
Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
11.10 |
Lukenabdeckungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
11.11 |
Winden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
11.12 Nummern 2 bis 6 und 8 bis 10 |
Krane: Fabrikschild, höchstzulässige Belastung, Schutzvorrichtungen, rechnerischer Nachweis, Prüfung durch Sachverständige, Unterlagen an Bord |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
11.13 |
Lagerung + brennbarer Flüssigkeiten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
KAPITEL 12 |
||||
|
12.01 Nummer 1 |
Wohnungen für die normalerweise an Bord lebenden Personen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
12.02 Nummer 3 |
Lage der Fußböden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 4 |
Aufenthalts- und Schlafräume |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 6 |
Stehhöhe in Wohnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 8 |
Bodenfläche der Aufenthaltsräume |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 9 |
Volumen der Räume |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 10 |
Luftvolumen pro Person |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 11 |
Abmessungen der Türen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 12 Buchstaben a und b |
Anordnung der Treppen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
Nummer 13 |
Leitungen für gefährliche Gase und gefährliche Flüssigkeiten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
12.03 |
Sanitäre Einrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
12.04 |
Küchen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
12.05 |
Trinkwasseranlagen |
N.E.U., spätestens 31.12.2006 |
||
|
12.06 |
Heizung und Lüftung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
12.07 Nummer 1 Satz 2 |
Sonstige Wohnungseinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
KAPITEL 15 |
||||
|
15.01 Nummer 1 Buchstabe d |
Nichtanwendung des Artikels 9.14 Nummer 3 Satz 2 bei Nennspannungen über 50 V |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 2 Buchstabe c |
Verbot Heizungen mit festen Brennstoffen nach Artikel 13.07 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010. Die Vorschrift gilt nicht für Fahrzeuge mit festbrennstoffbetriebenen Antriebsanlagen (Dampfmaschinen) |
||
|
Buchstabe e |
Verbot Flüssiggasanlagen nach Kapitel 14 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.02 Nummer 2 |
Anzahl und Anordnung der Schotte |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 5 Satz 2 |
Tauchgrenze, wenn kein Schottendeck |
Für Fahrgastschiffe, die vor dem 1.1.1996 auf Kiel gelegt wurden, gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 10 Buchstabe c |
Dauer des fernbetätigten Schließvorganges |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 12 |
Warnanlage im Steuerhaus, die anzeigt, welche Schotttür geöffnet ist |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 15 |
Höhe der Doppelböden, Breite der Wallgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.03 Nummern 1 bis 6 |
Intaktstabilität |
N.E.U. und bei Erhöhung der zugelassenen Anzahl von Fahrgästen, spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummern 7 und 8 |
Leckstabilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 9 |
2 Abteilungsstatus |
N.E.U. |
||
|
Nummern 10 bis 13 |
Leckstabilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.05 Nummer 2 Buchstabe a |
Zahl der Fahrgäste, für die eine Sammelfläche nach Artikel 15.06 Nummer 8 nachgewiesen ist |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Buchstabe b |
Zahl der Fahrgäste, die der Stabilitätsberechnung nach Artikel 15.03 zugrunde gelegt ist |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.06 Nummer 1 Buchstabe a |
Fahrgasträume auf allen Decks hinter dem Kollisionsschott und vor dem Heckschott |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 3 Buchstabe c Satz 1 |
Lichte Höhe von Ausgängen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Satz 2 |
Lichte Breite von Türen von Fahrgastkabinen und sonstigen kleinen Räumen |
Für das Maß von 0,7 m gilt N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.06 Nummer 3 Buchstabe f Satz 1 |
Abmessung der Notausgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Buchstabe g |
Ausgänge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 4 Buchstabe d |
Türen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 5 |
Anforderungen an Verbindungsgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 6 Buchstabe b |
Fluchtwege zu Sammelflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Buchstabe d |
Keine Steigeisengänge, Leitern oder Ähnliches in Fluchtwegen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 7 |
Geeignetes Sicherheitsleitsystem |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 8 |
Anforderungen an Sammelflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 9 |
Anforderungen an Treppen und Podeste im Fahrgastbereich |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 10 Buchstabe a Satz 1 |
Geländer entsprechend Norm EN 711: 1995 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Satz 2 |
Höhe von Schanzkleidern und Geländern von Decks, die von Personen mit eingeschränkter Mobilität genutzt werden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Buchstabe b Satz 2 |
Lichte Breite der Öffnungen, die für das an Bord gehen von Personen mit eingeschränkter Mobilität genutzt werden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 13 |
Verkehrsflächen und Wände an Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 14 Satz 1 |
Beschaffenheit von Glastüren, Glaswände an Verkehrsflächen und Fensterscheiben |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 15 |
Anforderungen an Aufbauten, die vollständig oder deren Dächer aus Panoramascheiben bestehen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 16 |
Trinkwasseranlagen entsprechend Artikel 12.05 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 31.12.2006 |
||
|
Nummer 17 Satz 2 |
Anforderungen an Toiletten für Personen mit eingeschränkter Mobilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 18 |
Lüftungsanlagen für Kabinen ohne zu öffnende Fenster |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 19 |
Anforderungen des Artikels 15.06 an Räume, in denen Besatzung oder Bordpersonal untergebracht ist |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.07 |
Anforderungen an das Antriebssystem |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.08 Nummer 2 |
Anforderung an Lautsprecheranlagen im Fahrgastbereich |
Für Fahrgastschiffe mit LWL von weniger als 40 m oder für höchstens 75 Personen gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 3 |
Anforderungen an die Alarmanlage |
Für Tagesausflugsschiffe gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 4 |
Niveaualarm für jede wasserdichte Abteilung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 5 |
Zwei motorische angetriebene Lenzpumpen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 6 |
Fest installiertes Lenzsystem |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 8 |
Lüftungsanlage für CO2-Schankanlagen in Räumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
15.09 Nummer 3 |
Einrichtungen für einen sicheren Übergang |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 4 |
Einzelrettungsmittel für Kinder |
Diese werden bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 alternativ zu den Einzelrettungsmitteln angerechnet |
||
|
|
Art der Rettungsmittel |
Für Fahrgastschiffe, die vor dem 1.1.2005 mit Sammelrettungsmitteln nach Artikel 15.09 Nummer 5 ausgestattet waren, werden diese alternativ zu den Einzelrettungsmitteln angerechnet. Für Fahrgastschiffe, die vor dem 1.1.2005 mit Sammelrettungsmitteln nach Artikel 15.09 Nummer 6 ausgestattet waren, werden diese bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 alternativ zu den Einzelrettungsmitteln angerechnet |
||
|
Nummer 5 Buchstaben b und c |
Ausreichend Raum zum Sitzen, Auftrieb von 750 N |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Buchstabe f |
Stabile Schwimmlage, Halteeinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Buchstabe i |
Geeignete Einrichtungen für den Übergang von Evakuierungsflächen in Rettungsflöße |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 10 |
Beiboot mit Motor und Suchscheinwerfer |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
15.10 Nummer 2 |
Artikel 9.16 Nummer 3 gilt auch für Gänge und Aufenthaltsräume für Fahrgäste |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 3 |
Ausreichende Notbeleuchtung |
Notbeleuchtung N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 4 |
Notstromanlage |
Für Tagesausflugsschiffe mit LWL von 25 m oder weniger gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Buchstabe f |
Notstrom für Scheinwerfer nach Artikel 10.02 Nummer 2 Buchstabe i |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Buchstabe i |
Notstrom für Aufzüge und Aufstiegshilfen nach Artikel 15.06 Nummer 9 Satz 2 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 6 |
Anforderungen an Notstromanlage: |
|
||
|
|
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
|
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
|
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
15.11 Nummer 1 |
Feuerschutz Brandschutztechnische Eignung von Werkstoffen und Bauteilen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 2 |
Ausführung von Trennflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 3 |
In Räumen, ausgenommen Maschinen- und Vorratsräumen verwendete Oberflächenbehandlungen und Gegenstände müssen schwer entflammbar sein |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
||
|
Nummer 4 |
Decken und Wandverkleidungen aus nicht brennbaren Werkstoffen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 5 |
Möbel und Einbauten in Sammelflächen aus nicht brennbaren Werkstoffen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 6 |
Brandprüfverfahren nach dem Code |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 7 |
Isoliermaterialien in Unterkunftsräumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 8 |
Anforderungen an Türen in Trennflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 9 |
Wände |
Auf Kabinenschiffen ohne Sprinkleranlage, Enden der Wände zwischen Kabinen: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 10 |
Trennflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.11 Nummer 11 |
Luftzugssperren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 12 Satz 2 |
Treppenstufen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Material |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 13 |
Einschachtung der Innentreppen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 14 |
Lüftungssysteme; Luftversorgungsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 15 |
Lüftungssysteme in Küchen, Küchenherde mit Abzüge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 16 |
Kontrollstationen, Treppenschächte, Sammelflächen und Rauchabzugsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 17 |
Feuermeldesystem |
Für Tagesausflugsschiffe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
15.12 Nummer 1 |
Tragbare Feuerlöscher |
Feuerlöscher und Löschdecke in Küchen, Frisiersalons und Parfümerien: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 2 |
Hydrantenanlage |
2. Feuerlöschpumpe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 3 |
Anforderungen an die Hydrantenanlagen |
Druck und Wasserstrahllänge: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 6 |
Materialien, Schutz gegen Unwirksamwerden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
15.12 Nummer 7 |
Vermeidung der Möglichkeit des Einfrierens von Rohren und Hydranten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 8 Buchstabe b |
Unabhängiger Betrieb der Feuerlöschpumpen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Buchstabe c |
Wasserstrahllänge auf allen Decks |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Buchstabe d |
Aufstellung der Feuerlöschpumpen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 9 |
Feuerlöschanlage in Maschinenräumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.14 Nummer 1 |
Abwassersammeltanks oder Bordkläranlagen |
Für Kabinenschiffe mit 50 oder weniger Schlafplätzen, und für Tagesausflugsschiffe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 2 |
Anforderungen an Abwassersammeltanks |
Für Kabinenschiffe mit 50 oder weniger Schlafplätzen, und für Tagesausflugsschiffe mit 50 oder weniger Fahrgästen: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
15.15 Nummer 1 |
Leckstabilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
||
|
Nummer 4 |
(Ohne Inhalt) |
|
||
|
Nummer 5 |
Vorhandensein eines Beibootes, einer Plattform oder einer vergleichbaren Einrichtung |
Für Fahrgastschiffe, die für höchsten 250 Fahrgäste oder 50 Betten zugelassen sind: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
15.15 Nummer 6 |
Vorhandensein eines Beibootes, einer Plattform oder einer vergleichbaren Einrichtung |
Für Fahrgastschiffe, die für höchsten 250 Fahrgäste oder 50 Betten zugelassen sind: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
Nummer 9 Buchstabe a |
Warneinrichtungen für Flüssiggasanlagen |
N.E.U., spätestens bei Erneuerung der Bescheinigung nach Artikel 14.15 |
||
|
Buchstabe b |
Sammelrettungsmittel nach Artikel 15.09 Nummer 5 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
||
|
KAPITEL 16 |
||||
|
16.01 Nummer 2 |
Spezialwinden oder gleichwertige Einrichtungen auf dem zum Schieben geeigneten Fahrzeug |
Die Vorschrift gilt für Fahrzeuge, die vor dem 1.1.1995 zum Schieben ohne eigene Spannvorrichtung zugelassen worden sind, erst bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
16.01 Nummer 3 letzter Satz |
Anforderungen an Antriebe |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
|
KAPITEL 17 |
||||
|
17.02 Nummer 3 |
Zusätzlich geltende Bestimmungen |
Es gelten die gleichen Übergangsbestimmungen wie für die unter dieser Nummer genannten Artikel |
||
|
17.03 Nummer 1 |
Generalalarmanlage |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
Nummer 4 |
Größte zulässige Last von Hebezeugen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
17.04 Nummern 2 und 3 |
Restsicherheitsabstand bei Öffnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
17.05 Nummern 2 und 3 |
Restfreibord |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
17.06, 17.07 und 17.08 |
Krängungsversuch und Stabilitätsnachweise |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
17.09 |
Einsenkungsmarken und Tiefgangsanzeiger |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
||
|
KAPITEL 20 |
||||
|
|
vgl. Übergangsvorschriften zu Kapitel 20 der Rheinschiffsuntersuchungsordnung |
|
||
|
KAPITEL 21 |
||||
|
21.01 bis 21.02 |
|
Die Vorschriften gelten für Sportfahrzeuge, die vor dem 1.1.1995 gebaut wurden, erst bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
||
Artikel 24.03
Abweichungen für Fahrzeuge, die am 1. April 1976 oder früher auf Kiel gelegt wurde
1. Auf Fahrzeuge, die am 1. April 1976 oder früher auf Kiel gelegt wurden, dürfen zusätzlich zu den Bestimmungen des Artikels 24.02 die folgenden Bestimmungen angewendet werden.
In der nachstehenden Tabelle bedeuten
|
— |
„E.U.“: Die Vorschrift gilt nicht für Fahrzeuge, die schon in Betrieb sind, es sei denn, die betroffenen Teile werden ersetzt oder umgebaut, d. h., die Vorschrift gilt nur bei Ersatz oder bei Umbau der betroffenen Teile oder Bereiche. Werden bestehende Teile durch Austauschteile in gleicher Technik und Machart ersetzt, bedeutet dies keinen Ersatz „E“ im Sinne dieser Übergangsbestimmungen. |
|
— |
„Erteilung oder Erneuerung des Gemeinschaftszeugnisses“: Die Vorschrift muss bei der nächsten auf das angegebene Datum folgenden Erteilung oder Erneuerung der Gültigkeitsdauer des Gemeinschaftszeugnisses erfüllt sein. |
|
Artikel und Nummer |
Inhalt |
Frist bzw. Bemerkungen |
|
KAPITEL 3 |
||
|
3.03 Nummer 1 |
Lage des Kollisionsschotts |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
|
3.04 Nummer 2 |
Begrenzungsflächen von Bunkern mit Wohn- und Fahrgasträumen |
E.U, spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
|
Nummer 7 |
Höchstzulässiger Schalldruckpegel |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
KAPITEL 4 |
||
|
4.01 Nummer 2, 4.02 und 4.03 |
Sicherheitsabstand, Freibord, Mindestfreibord |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
KAPITEL 7 |
||
|
7.01 Nummer 2 |
Eigengeräuschpegel |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
7.05 Nummer 2 |
Kontrolle der Signallichter |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
KAPITEL 8 |
||
|
8.08 Nummern 3 und 4 |
Mindestfördermenge und Lenzrohrdurchmesser |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
8.10 Nummer 2 |
Fahrtgeräusch |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
KAPITEL 9 |
||
|
9.01 |
Anforderungen an elektrische Anlagen |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.03 |
Schutz gegen Berühren, Eindringen von Fremdkörpern und Wasser |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.06 |
Zulässige maximale Spannungen |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.10 |
Generatoren und Motoren |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.11 Nummer 2 |
Aufstellung von Akkumulatoren |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.12 |
Schaltanlagen |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.14 |
Installationsmaterial |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.15 |
Kabel |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
9.17 |
Signalleuchten |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
KAPITEL 12 |
||
|
12.02 Nummer 5 |
Lärm und Vibration in Wohnungen |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
KAPITEL 15 |
||
|
15.02 Nummer 5, Nummer 6 Satz 1, Nummern 7 bis 11, und Nummer 13 |
Tauchgrenze, wenn kein Schottendeck |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
|
15.02 Nummer 16 |
Wasserdichte Fenster |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
|
15.04 |
Sicherheitsabstand, Freibord, Einsenkungsmarken |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
|
15.05 |
Anzahl der Fahrgäste |
Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
|
15.10 Nummer 4, Nummer 6, Nummer 7, Nummern 8 und 11 |
Notstromanlage |
E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
2. Artikel 15.11 Nummer 3 Buchstabe a ist auf Tagesausflugsschiffe, die am 1. April 1976 oder früher auf Kiel gelegt wurden, bis zur ersten Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 mit der Maßgabe anzuwenden, dass nur die bei den Fluchtwegen zugewandten Oberflächen verwendeten Farben, Lacke, Anstrichstoffe sowie andere Materialien zur Oberflächenbehandlung der Verkleidungen schwer entflammbar sein müssen und Rauch oder giftige Gase nicht in gefährlichem Maße entstehen dürfen.
3. Artikel 15.11 Nummer 12 ist auf Tagesausflugsschiffe, die am 1. April 1976 oder früher auf Kiel gelegt wurden, bis zur ersten Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 nur mit der Maßgabe anzuwenden, dass es ausreichend ist, wenn an Stelle einer tragenden Stahlkonstruktion der Treppen die als Fluchtweg dienenden Treppen so beschaffen sind, dass sie im Brandfall etwa ebenso lange benutzbar bleiben wie Treppen mit tragender Stahlkonstruktion.
Artikel 24.04
Sonstige Abweichungen
1. Für Fahrzeuge, deren Mindestfreibord nach Artikel 4.04 der am 31. März 1983 geltenden Fassung der Rheinschiffsuntersuchungsordnung festgesetzt wurde, kann die Untersuchungskommission auf Antrag des Eigners den Freibord nach Artikel 4.03 der am 1. Januar 1995 geltenden Fassung festsetzen.
2. Fahrzeuge, die vor dem 1. Juli 1983 auf Kiel gelegt wurden, brauchen Kapitel 9 nicht zu entsprechen, müssen aber mindestens der am 31. März 1983 geltenden Fassung des Kapitels 6 der Rheinschiffsuntersuchungsordnung entsprechen.
3. Artikel 15.06 Nummer 3 Buchstabe a bis Buchstabe e und Artikel 15.12 Nummer 3 Buchstabe a hinsichtlich der Regelung über die einzige Schlauchlänge sind nur bei Fahrgastschiffen anzuwenden, die nach dem 30. September 1984 auf Kiel gelegt wurden, sowie bei Umbauten der betroffenen Bereiche, spätestens bei Erneuerung des Schiffsattests nach dem 1.1.2045.
4. Falls die Anwendung der in diesem Kapitel genannten Bestimmungen nach Ablauf der Übergangsbestimmungen praktisch schwer ausführbar ist oder unzumutbar hohe Kosten verursacht, kann die Untersuchungskommission aufgrund von Empfehlungen des Ausschusses Abweichungen von diesen Vorschriften gestatten. Diese Abweichungen sind in das Gemeinschaftszeugnis einzutragen.
5. Verweist diese Vorschrift bei den Beschaffenheitsanforderungen an Ausrüstungsgegenstände auf eine Europäische oder Internationale Norm, so dürfen nach einer Neufassung oder Überarbeitung dieser Norm diese Ausrüstungsgegenstände noch 20 Jahre nach Neufassung oder Überarbeitung der Norm weiter verwendet werden.
Artikel 24.05
(Ohne Inhalt)
Artikel 24.06
Abweichungen für Fahrzeuge, die nicht unter Artikel 24.01 fallen
1. Die nachstehenden Bestimmungen gelten
|
a) |
für Fahrzeuge, für die zwischen dem 1. Januar 1995 und dem … (27) erstmals ein Schiffsattest nach der Rheinschiffsuntersuchungsordnung erteilt wurde, sofern sie sich am 31. Dezember 1994 nicht in Bau oder Umbau befunden haben, und |
|
b) |
für Fahrzeuge, die zwischen dem 1. Januar 1995 und dem … (27) eine andere Zulassung zum Verkehr bekommen haben. |
2. Für die Fahrzeuge muss nachgewiesen werden, dass sie der am Tag der Erteilung ihres Schiffsattestes oder der anderen Verkehrszulassung geltenden Fassung der Rheinschiffsuntersuchungsordnung entsprechen.
3. Die Fahrzeuge müssen den nach erstmaliger Erteilung ihres Schiffsattestes oder der anderen Verkehrszulassung in Kraft getretenen Vorschriften gemäß den in nachstehender Tabelle aufgeführten Übergangsbestimmungen angepasst werden.
4. Artikel 24.04 Nummern 4 und 5 gelten entsprechend.
5. In der nachstehenden Tabelle bedeuten
|
— |
„N.E.U.“: Die Vorschrift gilt nicht für Fahrzeuge, die schon in Betrieb sind, es sei denn, die betroffenen Teile werden ersetzt oder umgebaut, d. h., die Vorschrift gilt nur für Neubauten sowie bei Ersatz oder bei Umbau der betroffenen Teile oder Bereiche. Werden bestehende Teile durch Austauschteile in gleicher Technik und Machart ersetzt, bedeutet dies keinen Ersatz „E“ im Sinne dieser Übergangsbestimmungen. |
|
— |
„Erteilung oder Erneuerung des Gemeinschaftszeugnisses“: Die Vorschrift muss bei der nächsten auf das angegebene Datum folgenden Erteilung oder Erneuerung der Gültigkeitsdauer des Gemeinschaftszeugnisses erfüllt sein. |
|
Artikel und Nummer |
Inhalt |
Frist bzw. Bemerkungen |
Gültig für Fahrzeuge mit Schiffsattest oder Verkehrszulassung vor |
||
|
KAPITEL 3 |
|||||
|
3.03 Nummer 7 |
Vorschiffe mit Ankernischen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2041. |
1.10.1999 |
||
|
3.04 Nummer 3 Satz 2 |
Isolierung in Maschinenräumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.4.2003 |
||
|
Nummer 3 Satz 3 und Satz 4 |
Öffnungen und Verschlussorgane |
N.E.U. spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.10.2003 |
||
|
KAPITEL 8 |
|||||
|
8.02 Nummer 4 |
Isolierung von Maschinenteilen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.4.2003 |
||
|
8.03 Nummer 3 |
Einrichtungen zur automatischen Drehzahlreduzierung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.4.2004 |
||
|
8.05 Nummer 9 Satz 1 |
Peileinrichtungen müssen bis zum höchsten Füllstand ablesbar sein |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.4.1999 |
||
|
Nummer 13 |
Füllstandüberwachung nicht nur für die Antriebsmaschinen sondern auch für die anderen, zum Fahrbetrieb notwendigen Motoren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.4.1999 |
||
|
KAPITEL 8a |
|||||
|
|
vgl. Übergangsvorschriften zu Kapitel 8a der Rheinschiffsuntersuchungsordnung |
|
|
||
|
KAPITEL 10 |
|||||
|
10.02 Nummer 2 Buchstabe a |
Bescheinigung für Drahtseile und andere Seile |
Erstes Seil, das auf dem Schiff ersetzt wird: N.E.U., spätestens 1.1.2008 Zweites und drittes Seil: spätestens 1.1.2013 |
1.4.2003 |
||
|
10.03 Nummer 1 |
Europäische Norm |
Bei Ersatz, spätestens 1.1.2010 |
1.4.2002 |
||
|
Nummer 2 |
Eignung für Brandklassen A, B und C |
Bei Ersatz, spätestens 1.1.2010 |
1.4.2002 |
||
|
10.03a |
Fest installierte Feuerlöschanlagen in Wohnungen, Steuerhäusern und Fahrgasträumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
1.4.2002 |
||
|
10.03b |
Fest installierte Feuerlöschanlagen in Maschinen-, Kessel- und Pumpenräumen |
(30)Spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 |
1.4.2002 |
||
|
10.04 |
Anwendung der Europäischen Norm auf Beiboote |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.10.2003 |
||
|
10.05 Nummer 2 |
Aufblasbare Rettungswesten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010. Rettungswesten, die am 30.9.2003 an Bord sind, können bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 weiter verwendet werden. |
1.10.2003 |
||
|
KAPITEL 11 |
|||||
|
11.13 |
Lagerung brennbarer Flüssigkeiten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.10.2002 |
||
|
KAPITEL 15 |
|||||
|
15.01 Nummer 1 Buchstabe c |
Nichtanwendung des Artikels 8.06 Nummer 2 Satz 2 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Buchstabe d |
Nichtanwendung des Artikels 9.14 Nummer 3 Satz 2 bei Nennspannungen über 50 V |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 2 Buchstabe b |
Verbot Ölheizöfen mit Verdampfungsbrennern nach Artikel 13.04 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Buchstabe c |
Verbot Heizungen mit festen Brennstoffen nach Artikel 13.07 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Buchstabe e |
Verbot Flüssiggasanlagen nach Kapitel 14 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
15.02 Nummer 2 |
Anzahl und Anordnung der Schotte |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 5 Satz 2 |
Tauchgrenze, wenn kein Schottendeck |
Für Fahrgastschiffe, die vor dem 1.1.1996 auf Kiel gelegt wurden, gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 15 |
Höhe der Doppelböden, Breite der Wallgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
15.03 Nummern 1 bis 6 |
Intaktstabilität |
N.E.U. und bei Erhöhung der zugelassenen Anzahl von Fahrgästen, spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummern 7 und 8 |
Leckstabilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 9 |
2 Abteilungsstatus |
N.E.U. |
1.1.2007 |
||
|
Nummern 10 bis 13 |
Leckstabilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
15.05 Nummer 2 Buchstabe a |
Zahl der Fahrgäste, für die eine Sammelfläche nach Artikel 15.06 Nummer 8 nachgewiesen ist |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Buchstabe b |
Zahl der Fahrgäste, die der Stabilitätsberechnung nach Artikel 15.03 zugrunde gelegt ist |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
15.06 Nummer 1 |
Fahrgasträume auf allen Decks vor dem Heckschott |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 2 |
Schränke und Räume nach Artikel 11.13 für brennbare Flüssigkeiten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 3 Buchstabe c Satz 1 |
Lichte Höhe von Ausgängen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Satz 2 |
Lichte Breite von Türen von Fahrgastkabinen und sonstigen kleinen Räumen |
Für das Maß von 0,7 m gilt N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Buchstabe f Satz 1 |
Abmessung der Notausgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Buchstabe g |
Ausgänge, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 4 Buchstabe d |
Türen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 5 |
Anforderungen an Verbindungsgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 6 Buchstabe b |
Fluchtwege zu Sammelflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Buchstabe c |
Fluchtwege nicht durch Maschinenräume und Küchen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Buchstabe d |
Keine Steigeisengänge, Leitern oder Ähnliches in Fluchtwegen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 7 |
Geeignetes Sicherheitsleitsystem |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 8 |
Anforderungen an Sammelflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 9 Buchstaben a bis c, Buchstabe e und letzter Satz |
Anforderungen an Treppen und Podeste im Fahrgastbereich |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 10 Buchstabe a Satz 1 |
Geländer entsprechend Norm EN 711: 1995 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Satz 2 |
Höhe von Schanzkleidern und Geländern von Decks, die von Personen mit eingeschränkter Mobilität genutzt werden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Buchstabe b Satz 2 |
Lichte Breite der Öffnungen, die für das an Bord gehen von Personen mit eingeschränkter Mobilität genutzt werden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 12 |
Landstege entsprechend Norm EN 14206: 2003 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 13 |
Verkehrsflächen und Wände an Verkehrsflächen, die für die Nutzung durch Personen mit eingeschränkter Mobilität vorgesehen sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 14 Satz 1 |
Beschaffenheit von Glastüren, Glaswände an Verkehrsflächen und Fensterscheiben |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 15 |
Anforderungen an Aufbauten, die vollständig oder deren Dächer aus Panoramascheiben bestehen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 16 |
Trinkwasseranlagen entsprechend Artikel 12.05 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 17 Satz 2 |
Anforderungen an Toiletten für Personen mit eingeschränkter Mobilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 18 |
Lüftungsanlage für Kabinen ohne zu öffnende Fenster |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
15.07 |
Anforderungen an das Antriebssystem |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2007 |
||
|
15.08 Nummer 2 |
Anforderung an Lautsprecheranlagen im Fahrgastbereich |
Für Fahrgastschiffe mit LWL von weniger als 40 m oder für höchstens 75 Personen gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 3 |
Anforderungen an die Alarmanlage |
Für Tagesausflugsschiffe gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 3 Buchstabe c |
Alarmanlage zur Alarmierung der Besatzung und des Bordpersonals durch die Schiffsführung |
Für Kabinenschiffe gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 4 |
Niveaualarm für jede wasserdichte Abteilung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 5 |
Zwei motorische angetriebene Lenzpumpen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 6 |
Fest installiertes Lenzsystem nach Artikel 8.06 Nummer 4 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Nummer 7 |
Öffnen der Kühlräume von innen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 8 |
Lüftungsanlage für CO2-Schankanlagen in Räumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 9 |
Verbandskästen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
15.09 Nummer 1 Satz 1 |
Rettungsringe |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 2 |
Einzelrettungsmittel |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 3 |
Einrichtungen für einen sicheren Übergang |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 4 |
Einzelrettungsmittel für 100 % der Fahrgäste nach EN 395: 1998 oder EN 396: 1998 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
|
Einzelrettungsmittel für Kinder |
Diese werden bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 alternativ zu den Einzelrettungsmitteln angerechnet |
1.1.2006 |
||
|
|
Art der Rettungsmittel |
Für Fahrgastschiffe, die vor dem 1.1.2005 mit Sammelrettungsmitteln nach Artikel 15.09 Nummer 5 ausgestattet waren, werden diese alternativ zu den Einzelrettungsmitteln angerechnet. Für Fahrgastschiffe, die vor dem 1.1.2005 mit Sammelrettungsmitteln nach Artikel 15.09 Nummer 6 ausgestattet waren, werden diese bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 alternativ zu den Einzelrettungsmitteln angerechnet. |
1.1.2006 |
||
|
Nummer 5 Buchstaben b und c |
Ausreichend Raum zum Sitzen, Auftrieb von 750 N |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Buchstabe f |
Stabile Schwimmlage, Halteeinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Buchstabe i |
Geeignete Einrichtungen für den Übergang von Evakuierungsflächen in Rettungsflöße |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 9 |
Prüfung der Rettungsmittel nach Herstellerangaben |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 10 |
Beiboot mit Motor und Suchscheinwerfer |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 11 |
Krankentrage |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
|
Elektrische Anlagen |
|
1.1.2006 |
||
|
15.10 Nummer 2 |
Artikel 9.16 Nummer 3 gilt auch für Gänge und Aufenthaltsräume für Fahrgäste |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Nummer 3 |
Ausreichende Notbeleuchtung |
Notbeleuchtung N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Nummer 4 |
Notstromanlage |
Für Tagesausflugsschiffe mit LWL von 25 m oder weniger gilt die Vorschrift bei N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Buchstabe f |
Notstrom für Scheinwerfer nach Artikel 10.02 Nummer 2 Buchstabe i |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Buchstabe i |
Notstrom für Aufzüge und Aufstiegshilfen nach Artikel 15.06 Nummer 9 Satz 2 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Nummer 6 |
Anforderungen an Notstromanlage: |
|
1.1.2006 |
||
|
|
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
|
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
|
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
15.11 |
Feuerschutz |
|
1.1.2007 |
||
|
Nummer 1 |
Brandschutztechnische Eignung von Werkstoffen und Bauteilen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 2 |
Ausführung von Trennflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 3 |
In Räumen, ausgenommen Maschinen- und Vorratsräumen verwendete Oberflächenbehandlungen und Gegenstände müssen schwer entflammbar sein |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2015 |
1.1.2006 |
||
|
Nummer 4 |
Decken und Wandverkleidungen aus nicht brennbaren Werkstoffen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 5 |
Möbel und Einbauten in Sammelflächen aus nicht brennbaren Werkstoffen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 6 |
Brandprüfverfahren nach dem Code |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 7 |
Isoliermaterialien in Unterkunftsräumen nicht brennbar |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 8 Buchstabe a, Buchstabe b, Buchstabe c Satz 2 und Buchstabe d |
Anforderungen an Türen in Trennflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 9 |
Wände nach Nummer 2 von Deck zu Deck |
Auf Kabinenschiffen ohne Sprinkleranlage, Enden der Wände zwischen Kabinen: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 10 |
Trennflächen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 12 Satz 2 |
Treppenstufen aus Stahl oder einem anderen gleichwertigen nicht brennbaren Material |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 13 |
Einschachtung der Innentreppen durch Wände nach Nummer 2 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 14 |
Lüftungssysteme und Luftversorgungsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 15 |
Lüftungssysteme in Küchen, Küchenherde mit Abzüge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 16 |
Kontrollstationen, Treppenschächte, Sammelflächen und Rauchabzugsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 17 |
Feuermeldesystem |
Für Tagesausflugsschiffe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
15.12 Nummer 1 |
Tragbare Feuerlöscher an Bord |
Feuerlöscher und Löschdecke in Küchen, Frisiersalons und Parfümerien: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 2 |
Hydrantenanlage |
2. Feuerlöschpumpe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 4 |
Hydrantenventile |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 5 |
Axial angeschlossene Haspel |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
Nummer 6 |
Materialien; Schutz gegen Unwirksamwerden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 7 |
Vermeidung der Möglichkeit des Einfrierens von Rohren und Hydranten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 8 Buchstabe b |
Unabhängiger Betrieb der Feuerlöschpumpen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Buchstabe d |
Aufstellung der Feuerlöschpumpen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 9 |
Feuerlöschanlage in Maschinenräumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 9 |
Feuerlöschanlage in Maschinenräumen aus Stahl oder einem anderen, gleichwertigen nicht brennbaren Werkstoff |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045. Die Übergangsfrist gilt nicht für Fahrgastschiffe, die nach dem 31.12.1995 auf Kiel gelegt wurden und deren Schiffskörper aus Holz, Aluminium oder Kunststoff bestehen und deren Maschinenräume nicht aus einem Werkstoff nach 3.04 Nummer 3 und 4 hergestellt wurden. |
1.1.2006 |
||
|
15.13 |
Sicherheitsorganisation |
Für Tagesausflugsschiffe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
1.1.2006 |
||
|
15.14 Nummer 1 |
Abwassersammeltanks oder Bordkläranlagen |
Für Kabinenschiffe mit 50 oder weniger Schlafplätzen, und für Tagesausflugsschiffe: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 2 |
Anforderungen an Abwassersammeltanks |
Für Kabinenschiffe mit 50 oder weniger Schlafplätzen, und für Tagesausflugsschiffe mit 50 oder weniger Fahrgästen: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
15.15 |
Abweichungen für bestimmte Fahrgastschiffe |
|
1.1.2006 |
||
|
Nummer 1 |
Leckstabilität |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2045 |
1.1.2006 |
||
|
Nummer 4 |
(Ohne Inhalt) |
|
|
||
|
Nummer 5 |
Vorhandensein eines Beibootes, einer Plattform oder einer vergleichbaren Einrichtung |
Für Fahrgastschiffe, die für höchsten 250 Fahrgäste oder 50 Betten zugelassen sind: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 6 |
Vorhandensein eines Beibootes, einer Plattform oder einer vergleichbaren Einrichtung |
Für Fahrgastschiffe, die für höchsten 250 Fahrgäste oder 50 Betten zugelassen sind: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
|
Nummer 9 Buchstabe a |
Warneinrichtungen für Flüssiggasanlagen |
N.E.U., spätestens bei Erneuerung der Bescheinigung nach Artikel 14.15 |
1.1.2006 |
||
|
Buchstabe b |
Sammelrettungsmittel nach Artikel 15.09 Nummer 5 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2010 |
1.1.2006 |
||
Artikel 24.07
(Ohne Inhalt)
KAPITEL 24a
ZUSÄTZLICHE ÜBERGANGSBESTIMMUNGEN FÜR FAHRZEUGE, DIE NICHT AUF WASSERSTRASSEN DER ZONE R VERKEHREN
Artikel 24a.01
Anwendung der Übergangsbestimmungen auf Fahrzeuge, die schon in Betrieb sind, und Gültigkeit der bisherigen Gemeinschaftszeugnisse
1. Die nachstehenden Bestimmungen gelten
|
a) |
für Fahrzeuge, für die ein Gemeinschaftszeugnis erstmals vor dem … (27) erteilt wurde, und |
|
b) |
für Fahrzeuge, die vor dem … (27) eine andere Zulassung zum Verkehr bekommen haben, |
welche nicht auf Wasserstraßen der Zone R verkehren.
2. Für die Fahrzeuge muss nachgewiesen werden, dass sie am Tag der Erteilung ihres Gemeinschaftszeugnisses oder der anderen Verkehrszulassung den technischen Vorschriften der Kapitel 1 bis 12 des Anhangs II der Richtlinie 82/714/EWG entsprechen.
3. Die Gemeinschaftszeugnisse, die vor dem … (27) erteilt worden sind, bleiben bis zu dem eingetragenen Ablaufdatum gültig. Artikel 2.09 Nummer 2 bleibt unberührt.
Artikel 24a.02
Abweichungen für Fahrzeuge, die schon in Betrieb sind
1. Unbeschadet der Artikel 24a.03 und 24a.04 müssen Fahrzeuge, die den Vorschriften dieser Richtlinie nicht vollständig entsprechen, den nach erstmaliger Erteilung ihres Gemeinschaftszeugnisses oder der anderen Verkehrszulassung in Kraft getretenen Vorschriften gemäß den in nachstehender Tabelle aufgeführten Übergangsbestimmungen angepasst werden.
2. In der nachstehenden Tabelle bedeuten
|
— |
„N.E.U.“: Die Vorschrift gilt nicht für Fahrzeuge, die schon in Betrieb sind, es sei denn, die betroffenen Teile werden ersetzt oder umgebaut, d.h., die Vorschrift gilt nur für Neubauten sowie bei Ersatz oder bei Umbau der betroffenen Teile oder Bereiche. Werden bestehende Teile durch Austauschteile in gleicher Technik und Machart ersetzt, bedeutet dies keinen Ersatz „E“ im Sinne dieser Übergangsbestimmungen. |
|
— |
„Erteilung oder Erneuerung des Gemeinschaftszeugnisses“: Die Vorschrift muss bei der Erteilung oder der nächsten Erneuerung der Gültigkeitsdauer des Gemeinschaftszeugnisses, die auf den … (27) folgt, erfüllt sein. Endet die Gültigkeitsdauer des Gemeinschaftszeugnisses zwischen dem … (27) und einen Tag vor … (31), so gilt diese Vorschrift erst ab dem … (31) verpflichtend. |
|
Artikel und Nummer |
Inhalt |
Frist bzw. Bemerkungen |
|
KAPITEL 3 |
||
|
3.03 Nummer 1a |
Lage des Kollisionsschotts |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
3.03 Nummer 2 |
Wohnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
3.03 Nummer 2 |
Sicherheitseinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
3.03 Nummer 4 |
Gasdichte Trennung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
3.03 Nummer 5 Absatz 2 |
Fernüberwachung von Heckschotttüren |
|
|
3.03 Nummer 7 |
Vorschiffe mit Ankernischen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
3.04 Nummer 3 Satz 2 |
Isolierung in Maschinenräumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
3.04 Nummer 3 Satz 3 und Satz 4 |
Verschließbarkeit von Öffnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
3.04 Nummer 6 |
Ausgänge von Räumen, die infolge der Änderung dieser Richtlinie als Maschinenräume gelten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
KAPITEL 4 |
||
|
4.04 |
Einsenkungsmarken |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
KAPITEL 5 |
||
|
5.06 Nummer 1 Satz 1 |
Mindestgeschwindigkeit |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
KAPITEL 6 |
||
|
6.01 Nummer 1 |
Manövriereigenschaften nach Kapitel 5 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 3 |
Neigung und Umgebungstemperaturen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 7 |
Wellendurchführungen von Ruderschäften |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
6.02 Nummer 2 |
Inbetriebsetzen der 2. Antriebsanlage mit nur einer Bedienungshandlung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 3 |
Erreichen der Manövriereigenschaften nach Kapitel 5 bei Betrieb der zweiten Antriebsanlage/des Handbetriebs |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
6.03 Nummer 1 |
Anschluss anderer Verbraucher an hydraulische Antriebsanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 2 |
Separate Hydrauliktanks |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
6.05 Nummer 1 |
Automatische Entkupplung des Handsteuerrads |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
6.06 Nummer 1 |
Zwei voneinander unabhängige Steuersysteme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
6.07 Nummer 2 Buchstabe a |
Niveaualarm beider Hydrauliktanks und Systemdruck |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Buchstabe e |
Überwachung der Puffersysteme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
6.08 Nummer 1 |
Anforderungen an elektronische Anlagen nach Artikel 9.20 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
KAPITEL 7 |
||
|
7.02 Nummern 2 bis 7 |
Freie Sicht vom Steuerhaus mit Ausnahme der folgenden Nummern: |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
7.02 Nummer 3 Absatz 2 |
Freie Sicht in der Sichtachse des Rudergängers |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
Nummer 5 |
Mindestlichtdurchlässigkeit |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
7.03 Nummer 7 |
Löschen der Alarme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
Nummer 8 |
Automatisches Umschalten auf eine andere Stromquelle |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
7.04 Nummer 1 |
Bedienung Antriebsmaschinen und Steuereinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
Nummer 2 |
Maschinensteuerung |
soweit nicht ein Radareinmannsteuerstand vorhanden: bei direkt umsteuerbaren Maschinen spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32), bei übrigen Maschinen, spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
7.09 |
Alarmanlage |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
7.12 Absatz 1 |
Höhenverstellbare Steuerhäuser |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses Bei nicht hydraulischer Absenkung: N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Absätze 2 und 3 |
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
KAPITEL 8 |
||
|
8.01 Nummer 3 |
Nur Verbrennungsmotoren, deren Brennstoffflammpunkt über 55 °C liegt |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
8.02 Nummer 1 |
Sicherung der Maschinenanlagen gegen unbeabsichtigte Inbetriebnahme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 4 |
Isolierung von Maschinenteilen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
8.03 Nummer 2 |
Überwachungseinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 3 |
Einrichtungen zur automatischen Drehzahlreduzierung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 5 |
Wellendurchführungen von Antriebsanlagen |
N.E.U. spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
8.05 Nummer 1 |
Brennstofftanks aus Stahl |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
Nummer 2 |
Selbstschließende Entwässerungsventile |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
Nummer 3 |
Keine Brennstofftanks vor dem Kollisionsschott |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 4 |
Keine Tagestanks und deren Armaturen über Maschinenanlagen oder Abgasleitungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33). Bis zu diesem Zeitpunkt muss durch Auffangbehälter oder Tropfbleche sichergestellt sein, dass auslaufender Brennstoff gefahrlos abgeleitet werden kann. |
|
Nummer 6 Satz 3 bis Satz 5 |
Einrichtung und Bemessung der Lüftungsrohre und Verbindungsleitungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 7 |
Betätigung der Absperrvorrichtung am Tank von Deck aus |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
Nummer 9 Satz 1 |
Peileinrichtungen müssen bis zum höchsten Füllstand ablesbar sein |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 13 |
Füllstandsüberwachung nicht nur für die Antriebsmaschinen sondern auch für die anderen, zum Fahrbetrieb notwendigen Motoren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
8.06 |
Unterbringung von Schmieröl, Leitungen und Zubehör |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
8.07 |
Unterbringung von Ölen, die in Kraftübertragungssystemen, Schalt-, Antriebs- und Heizsystemen verwendet werden, Leitungen und Zubehör |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
8.08 Nummer 8 |
Ein einfaches Absperrorgan als Anschluss von Ballastzellen an das Lenzsystem genügt nicht für Laderäume, die zur Ballastaufnahme eingerichtet sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 9 |
Peileinrichtung in Laderaumbilgen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
8.09 Nummer 2 |
Einrichtungen zum Sammeln von ölhaltigem Wasser und gebrauchtem Öl |
N.E.U. spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
8.10 Nummer 3 |
Geräuschgrenze von 65 dB(A) für stillliegende Schiffe |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
KAPITEL 9 |
||
|
9.01 Nummer 1 Satz 2 |
Erforderliche Unterlagen sind der SUK vorzulegen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 2 2. Anstrich |
Pläne der Haupt-, Not- und Verteilerschalttafeln müssen sich an Bord befinden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 3 |
Umgebungstemperaturen im Innern und auf Deck |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
9.02 Nummern 1 bis 3 |
Energieversorgungssysteme |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
9.03 |
Schutz gegen Berühren, Eindringen von Fremdkörpern und Wasser |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
9.05 Nummer 4 |
Schutzleiterquerschnitte |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
9.11 Nummer 4 |
Belüftung geschlossener Räume, Schränke oder Kästen, in denen Akkumulatoren aufgestellt sind |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
9.12 |
Schaltanlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
9.12 Nummer 3 Buchstabe b |
Erdschlussüberwachungseinrichtung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
9.13 |
Notabschaltvorrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
9.14 |
Installationsmaterial |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
9.14 Nummer 3 Satz 2 |
Verbot einpoliger Schalter in Wasch- und Baderäumen sowie in übrigen Nasszellen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
9.15 Nummer 2 |
Mindestquerschnitt je Ader von 1,5 mm2 |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
Nummer 10 |
Kabel zu beweglichen Steuerhäusern |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
9.16 Nummer 3 Satz 2 |
Zweiter Stromkreis |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
9.19 |
Alarm- und Sicherheitssysteme für maschinentechnische Einrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
9.20 |
Elektronische Anlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
9.21 |
Elektromagnetische Verträglichkeit |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
KAPITEL 10 |
||
|
10.01 |
Ankerausrüstung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
10.02 Nummer 2 Buchstabe a |
Bescheinigung für Drahtseile und andere Seile |
Erstes Seil, das auf dem Schiff ersetzt wird: N.E.U. spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) Zweites und drittes Seil: … (34) |
|
10.03 Nummer 1 |
Europäische Norm |
Bei Ersatz, spätestens … (33) |
|
Nummer 2 |
Eignung für Brandklassen A, B und C |
Bei Ersatz, spätestens … (33) |
|
Nummer 4 |
Füllmasse des CO2 und Rauminhalt |
Bei Ersatz, spätestens … (33) |
|
10.03a |
Fest installierte Feuerlöschanlagen in Wohnungen, Steuerhäusern und Fahrgasträumen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
10.03b |
Fest installierte Feuerlöschanlagen in Maschinen-, Kessel- und Pumpenräumen |
Vor dem 1. Oktober 1985 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32)zugelassen, wenn sie Artikel 13.03 des Anhangs II der Richtlinie 82/714/EWG entsprechen. |
|
10.04 |
Anwendung der Europäischen Norm auf Beiboote |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
10.05 Nummer 2 |
Aufblasbare Rettungswesten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) Rettungswesten, die am Tag vor … (35)an Bord sind, können bis zur Erneuerung des Gemeinschaftszeugnisses nach dem … (33)weiter verwendet werden. |
|
KAPITEL 11 |
||
|
11.02 Nummer 4 |
Einrichtung der Außenkanten von Decks, Gangborden und anderen Arbeitsbereichen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
11.04 |
Gangbord |
(36)Erste Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32)bei mehr als 7,30 m Breite |
|
11.05 Nummer 1 |
Zugänge der Arbeitsplätze |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummern 2 und 3 |
Türen sowie Ein- und Ausgänge und Gänge mit Höhenunterschieden von mehr als 0,50 m |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
Nummer 4 |
Treppen bei ständig besetzten Arbeitsplätzen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
11.06 Nummer 2 |
Ausgänge und Notausgänge |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
11.07 Nummer 1 Satz 2 |
Steigvorrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummern 2 und 3 |
|
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
11.10 |
Lukenabdeckungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
11.11 |
Winden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (33) |
|
11.12 Nummern 2 bis 6 und 8 bis 10 |
Krane: Fabrikschild, höchstzulässige Belastung, Schutzvorrichtungen, rechnerischer Nachweis, Prüfung durch Sachverständige, Unterlagen an Bord |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
11.13 |
Lagerung brennbarer Flüssigkeiten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
KAPITEL 12 |
||
|
12.01 Nummer 1 |
Wohnungen für die normalerweise an Bord lebenden Personen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
12.02 Nummer 3 |
Lage der Fußböden |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 4 |
Aufenthalts- und Schlafräume |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 5 |
Lärm und Vibration in Wohnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
|
12.02 Nummer 6 |
Stehhöhe in Wohnungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 8 |
Bodenfläche der Aufenthaltsräume |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 9 |
Volumen der Räume |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 10 |
Luftvolumen pro Person |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 11 |
Abmessungen der Türen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 12 Buchstaben a und b |
Anordnung der Treppen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 13 |
Leitungen für gefährliche Gase und gefährliche Flüssigkeiten |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
12.03 |
Sanitäre Einrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
12.04 |
Küchen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
12.05 |
Trinkwasseranlagen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
12.06 |
Heizung und Lüftung |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
12.07 Nummer 1 Satz 2 |
Sonstige Wohnungseinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
KAPITEL 15 |
||
|
|
Fahrgastschiffe |
s. Artikel 8 dieser Richtlinie |
|
KAPITEL 15a |
||
|
|
Segelfahrgastschiffe |
s. Artikel 8 dieser Richtlinie |
|
KAPITEL 16 |
||
|
16.01 Nummer 2 |
Spezialwinden oder gleichwertige Einrichtungen auf dem zum Schieben geeigneten Fahrzeug |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
Nummer 3 letzter Satz |
Anforderungen an Antriebe |
N.E.U. spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (32) |
|
KAPITEL 17 |
||
|
|
Schwimmende Geräte |
s. Artikel 8 dieser Richtlinie |
|
KAPITEL 21 |
||
|
|
Freizeitfahrzeuge |
s. Artikel 8 dieser Richtlinie |
|
KAPITEL 22b |
||
|
22b.03 |
Zweite Antriebsanlage für Rudermaschinen |
N.E.U. spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (34) |
Artikel 24a.03
Abweichungen für Fahrzeuge, die vor dem 1. Januar 1985 auf Kiel gelegt wurden
1. Zusätzlich zu Artikel 24a.02 dürfen Schiffe, die vor dem 1. Januar 1985 auf Kiel gelegt wurden, von den folgenden Vorschriften unter den in Spalte 3 der nachstehenden Tabelle beschriebenen Bedingungen abweichen, vorausgesetzt die Sicherheit des Fahrzeuges und der Besatzung ist auf angemessene Weise gewährleistet.
2. In der nachstehenden Tabelle bedeuten
|
— |
„N.E.U.“: Die Vorschrift gilt nicht für Fahrzeuge, die schon in Betrieb sind, es sei denn, die betroffenen Teile werden ersetzt oder umgebaut, d.h., die Vorschrift gilt nur für Neubauten sowie bei Ersatz oder bei Umbau der betroffenen Teile oder Bereiche. Werden bestehende Teile durch Austauschteile in gleicher Technik und Machart ersetzt, bedeutet dies keinen Ersatz „E“ im Sinne dieser Übergangsbestimmungen. |
|
— |
„Erteilung oder Erneuerung des Gemeinschaftszeugnisses“: Die Vorschrift muss bei der Ersterteilung oder nächsten Erneuerung der Gültigkeitsdauer des Gemeinschaftszeugnisses, die auf den … (27) folgt, erfüllt sein. Endet die Gültigkeitsdauer des Gemeinschaftszeugnisses zwischen dem … (27) und einen Tag vor … (31), so gilt diese Vorschrift erst ab dem … (31) verpflichtend. |
|
Artikel und Nummer |
Inhalt |
Frist bzw. Bemerkungen |
|
KAPITEL 3 |
||
|
3.03 Nummer 1 |
Wasserdichte Querschotte |
N.E.U. |
|
3.03 Nummer 2 |
Wohnungen, Sicherheitseinrichtungen |
N.E.U. |
|
3.03 Nummer 5 |
Öffnungen in wasserdichten Schotten |
N.E.U. |
|
3.04 Nummer 2 |
Begrenzungsflächen Bunker |
N.E.U. |
|
3.04 Nummer 7 |
Schalldruckpegel Maschinenräume |
N.E.U. |
|
KAPITEL 4 |
||
|
4.01 |
Sicherheitsabstand |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (37) |
|
4.02 |
Freibord |
N.E.U. |
|
KAPITEL 6 |
||
|
6.01 Nummer 3 |
Ausführung der Steuereinrichtung |
N.E.U. |
|
KAPITEL 7 |
||
|
7.01 Nummer 2 |
Schalldruckpegel Steuerhaus |
N.E.U. |
|
7.05 Nummer 2 |
Kontrolle der Signalleuchten |
N.E.U. |
|
7.12 |
In der Höhe verstellbare Steuerhäuser |
N.E.U. |
|
KAPITEL 8 |
||
|
8.01 Nummer 3 |
Verbot bestimmter Brennstoffe |
N.E.U. |
|
8.04 |
Abgasleitungen von Motoren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses |
|
8.05 Nummer 13 |
Warnanlage Brennstoffniveau |
N.E.U. |
|
8.08 Nummer 2 |
Vorhandensein der Lenzpumpen |
N.E.U. |
|
8.08 Nummern 3 und 4 |
Lenzrohrdurchmesser, Fördermenge Lenzpumpen |
N.E.U. |
|
8.08 Nummer 5 |
Selbstansaugende Lenzpumpen |
N.E.U. |
|
8.08 Nummer 6 |
Vorhandensein der Sauger |
N.E.U. |
|
8.08 Nummer 7 |
Selbstschließende Armatur Achterpiek |
N.E.U. |
|
8.10 Nummer 2 |
Fahrgeräusch der Schiffe |
N.E.U. |
|
KAPITEL 9 |
||
|
9.01 Nummer 2 |
Unterlagen für elektrische Anlagen |
N.E.U. |
|
9.01 Nummer 3 |
Ausführung elektrischer Anlagen |
N.E.U. |
|
9.06 |
Zulässige maximale Spannungen |
N.E.U. |
|
9.10 |
Generatoren und Motoren |
N.E.U. |
|
9.11 Nummer 2 |
Akkumulatoren |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (38) |
|
9.12 Nummer 2 |
Schalter, Schutzeinrichtungen |
N.E.U., spätestens bei Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem … (38) |
|
9.14 Nummer 3 |
Gleichzeitige Schaltung |
N.E.U. |
|
9.15 |
Kabel |
N.E.U. |
|
9.16 Nummer 3 |
Beleuchtung Maschinenraum |
N.E.U. |
|
9.17 Nummer 1 |
Schalttafeln für Signalleuchten |
N.E.U. |
|
9.17 Nummer 2 |
Speisung von Signalleuchten |
N.E.U. |
|
KAPITEL 10 |
||
|
10.01 Nummer 9 |
Ankerwinden |
N.E.U. |
|
10.04 Nummer 1 |
Beiboot nach Norm |
N.E.U. |
|
10.05 Nummer 1 |
Rettungsringe nach Norm |
N.E.U. |
|
10.05 Nummer 2 |
Rettungswesten nach Norm |
N.E.U. |
|
KAPITEL 11 |
||
|
11.11 Nummer 2 |
Sicherung der Winden |
N.E.U. |
|
KAPITEL 12 |
||
|
12.02 Nummer 13 |
Leitungen für gefährliche Gase oder Flüssigkeiten |
N.E.U. |
Artikel 24a.04
Sonstige Abweichungen
Falls die Anwendung der in diesem Kapitel genannten Bestimmungen nach Ablauf der Übergangsbestimmungen praktisch schwer ausführbar ist oder unzumutbar hohe Kosten verursacht, kann die Untersuchungskommission aufgrund von Empfehlungen des Ausschusses Abweichungen von diesen Vorschriften gestatten. Diese Abweichungen sind in das Schiffsattest einzutragen.
(1) Für Geräte mit hoher Wärmeentwicklung: IP 12.
(2) Wenn die Schutzart nicht durch das Gerät selbst sichergestellt ist, muss der Aufstellungsbereich die Schutzart, wie in der Tafel angegeben, erfüllen.
(3) Elektrische Einrichtung vom Typ bescheinigte Sicherheit, wie
|
a) |
Europäische Normen EN 50014: 1997; 50015: 1998; 50016: 2002; 50017: 1998; 50018: 2000; 50019: 2000 und 50020: 2002 oder |
|
b) |
die entsprechenden IEC-Publikationen 60079 in der am 1. Oktober 2003 gültigen Fassung. |
(4) Bei Erzeugung dieser Spannung aus Netzen höherer Spannung muss eine galvanische Trennung (Sicherheitstransformator) verwendet werden.
(5) Der Sekundärstromkreis muss allpolig gegen Masse isoliert sein.
(6) Trennflächen zwischen Kontrollstationen und innenliegenden Sammelflächen müssen dem Typ A0 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.
(7) Trennflächen zwischen Unterkunftsräumen und innenliegenden Sammelflächen müssen dem Typ A30 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.
(8) Wände von Kabinen untereinander, Wände zwischen Kabinen und Gängen und senkrechte Trennflächen von Fahrgastbereichen nach Nummer 10 müssen dem Typ B15, bei Räumen mit Druckwassersprühanlagen dem Typ B0 entsprechen.
(9) Trennflächen zwischen Maschinenräumen nach Artikeln 15.07 und 15.10 Nummer 6 müssen dem Typ A60, ansonsten dem Typ A0 entsprechen. Für Trennflächen von Küchen zu Kühlräumen oder Vorratsräumen für Nahrungsmittel ist B15 ausreichend.
(10) Für Trennflächen von Küchen zu Kühlräumen oder Vorratsräumen für Nahrungsmittel ist B15 ausreichend.
(11) Trennflächen zwischen Kontrollstationen und innenliegenden Sammelflächen müssen dem Typ A0 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.
(12) Trennflächen zwischen Unterkunftsräumen und innenliegenden Sammelflächen müssen dem Typ A30 entsprechen, bei außen liegenden Sammelflächen jedoch lediglich dem Typ B15.
(13) Wände von Kabinen untereinander, Wände zwischen Kabinen und Gängen und senkrechte Trennflächen von Fahrgastbereichen nach Nummer 10 müssen dem Typ B15, bei Räumen mit Druckwassersprühanlagen dem Typ B0 entsprechen.
(14) Trennflächen zwischen Maschinenräumen nach Artikeln 15.07 und 15.10 Nummer 6 müssen dem Typ A60, ansonsten dem Typ A0 entsprechen. Für Trennflächen von Küchen zu Kühlräumen oder Vorratsräumen für Nahrungsmittel ist B15 ausreichend.
(15) Abstand vom Saling bis zum Deck.
(16) Gesamtlänge der Stenge ohne Stengentopp.
(17) Durchmesser der Stenge in der Höhe des Toppbeschlages.
(18) Gesamtlänge des Bugspriets.
(19) Gesamtlänge des Klüverbaums.
(20) Gesamtlänge des Großbaumes.
(21) Gesamtlänge der Gaffel.
(22) Abstand vom Top oder Saling bis zum Deck.
(23) Abstand vom Top oder Saling bis zum Deck.
(24) ABl. L 207 vom 23.7.1998, S. 1. Zuletzt geändert durch die Richtlinie 98/79/EG (ABl. L 331 vom 7.12.1998, S. 1).
(25) ABl. L 164 vom 30.6.1994, S. 15. Zuletzt geändert durch die Verordnung (EG) Nr. 1882/2003.
(26) Raumabschnitte freier Flüssigkeitsoberflächen entstehen, wenn durch wasserdichte Längs- und/oder Querunterteilungen voneinander unabhängige Flüssigkeitsoberflächen gebildet werden.
(27) Zwei Jahre nach Inkrafttreten dieser Richtlinie.
|
1. |
Vor dem 1. Oktober 1980 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 7.03 Nummer 5 der am 1. April 1976 geltenden Rheinschiffsuntersuchungsordnung 1975-I-23 entsprechen. |
|
2. |
Vom 1. April 1992 bis 31. Dezember 1994 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 7.03 Nummer 5 der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungsordnung entsprechen. |
|
3. |
Vom 1. April 1992 bis 31. Dezember 1994 erteilte Empfehlungen der Zentralkommission für die Rheinschifffahrt zu Artikel 7.03 Nummer 5 der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungs-ordnung bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 gültig. |
|
1. |
Vor dem 1. Oktober 1980 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 7.03 Nummer 5 der am 1. April 1976 geltenden Rheinschiffsuntersuchungsordnung 1975-I-23 entsprechen. |
|
2. |
Vom 1. April 1992 bis 31. Dezember 1994 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 7.03 Nummer 5 der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungsordnung entsprechen. |
|
3. |
Vom 1. April 1992 bis 31. Dezember 1994 erteilte Empfehlungen der Zentralkommission für die Rheinschifffahrt zu Artikel 7.03 Nummer 5 der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungs-ordnung bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 gültig. |
|
4. |
Artikel 10.03b Nummer 2 Buchstabe a gilt bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 nur, wenn diese Anlagen in Schiffe eingebaut werden, die nach dem 1. Oktober 1992 auf Kiel gelegt wurden. |
|
1. |
Vor dem 1. Oktober 1980 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 7.03 Nummer 5 der am 1. April 1976 geltenden Rheinschiffsuntersuchungsordnung 1975-I-23 entsprechen. |
|
2. |
Vom 1. April 1992 bis 31. Dezember 1994 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 7.03 Nummer 5 der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungsordnung entsprechen. |
|
3. |
Vom 1. April 1992 bis 31. Dezember 1994 erteilte Empfehlungen der Zentralkommission für die Rheinschifffahrt zu Artikel 7.03 Nummer 5 der am 31. Dezember 1994 geltenden Rheinschiffsuntersuchungs-ordnung bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 gültig. |
|
4. |
Artikel 10.03b Nummer 2 Buchstabe a gilt bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 nur, wenn diese Anlagen in Schiffe eingebaut werden, die nach dem 1. Oktober 1992 auf Kiel gelegt wurden. |
(29) Die Vorschrift gilt für Schiffe, die nach dem 31.12.1994 auf Kiel gelegt wurden, und für in Betrieb befindliche Schiffe mit folgender Maßgabe:
Bei einer Erneuerung des gesamten Laderaumbereichs sind die Vorschriften des Artikels 11.04 einzuhalten.
Bei Umbauten, die sich über die gesamte Länge des Gangbordbereichs erstrecken und durch die die lichte Breite des Gangbords verändert wird,
|
a) |
muss Artikel 11.04 eingehalten werden, wenn die vor dem Umbau vorhandene lichte Breite des Gangbords bis zu einer Höhe von 0,90 m oder die lichte Breite darüber verringert werden soll, |
|
b) |
darf die vor dem Umbau vorhandene lichte Breite des Gangbords bis zu einer Höhe von 0,90 m oder die lichte Breite darüber nicht unterschritten werden, wenn diese Maße kleiner sind als die nach Artikel 11.04. |
|
1. |
Vom 1. Januar 1995 bis 31. März 2003 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 10.03 Nummer 5 der am 31. März 2002 geltenden Rheinschiffsuntersuchungsordnung entsprechen. |
|
2. |
Vom 1. Januar 1995 bis 31. März 2002 erteilte Empfehlungen der Zentralkommission für die Rheinschifffahrt zu Artikel 10.03 Nummer 5 der am 31. März 2002 geltenden Rheinschiffsuntersuchungsordnung bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 gültig. |
|
1. |
Vom 1. Januar 1995 bis 31. März 2003 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 10.03 Nummer 5 der am 31. März 2002 geltenden Rheinschiffsuntersuchungsordnung entsprechen. |
|
2. |
Vom 1. Januar 1995 bis 31. März 2002 erteilte Empfehlungen der Zentralkommission für die Rheinschifffahrt zu Artikel 10.03 Nummer 5 der am 31. März 2002 geltenden Rheinschiffsuntersuchungsordnung bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 gültig. |
|
3. |
Artikel 10.03b Nummer 2 Buchstabe a gilt bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 nur, wenn diese Anlagen in Schiffe eingebaut werden, die nach dem 1. Oktober 1992 auf Kiel gelegt wurden. |
|
1. |
Vom 1. Januar 1995 bis 31. März 2003 fest installierte CO2-Feuerlöschanlagen bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 zugelassen, wenn sie Artikel 10.03 Nummer 5 der am 31. März 2002 geltenden Rheinschiffsuntersuchungsordnung entsprechen. |
|
2. |
Vom 1. Januar 1995 bis 31. März 2002 erteilte Empfehlungen der Zentralkommission für die Rheinschifffahrt zu Artikel 10.03 Nummer 5 der am 31. März 2002 geltenden Rheinschiffsuntersuchungsordnung bleiben bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 gültig. |
|
3. |
Artikel 10.03b Nummer 2 Buchstabe a gilt bis zur Erteilung oder Erneuerung des Gemeinschaftszeugnisses nach dem 1.1.2035 nur, wenn diese Anlagen in Schiffe eingebaut werden, die nach dem 1. Oktober 1992 auf Kiel gelegt wurden. |
(31) Drei Jahre nach Inkrafttreten dieser Richtlinie.
(32) 43 Jahre nach Inkrafttreten dieser Richtlinie.
(33) 18 Jahre nach Inkrafttreten dieser Richtlinie.
(34) 23 Jahre nach Inkrafttreten dieser Richtlinie.
(35) Zwei Jahre nach Inkrafttreten dieser Richtlinie.
(36) Die Vorschrift gilt für Schiffe, die zwei Jahre nach Inkrafttreten dieser Richtlinie auf Kiel gelegt wurden und für in Betrieb befindliche Schiffe mit folgender Maßgabe:
Bei einer Erneuerung des gesamten Laderaumbereichs sind die Vorschriften des Artikels 11.04 einzuhalten.
Bei Umbauten, die sich über die gesamte Länge des Gangbordbereichs erstrecken und durch die die lichte Breite des Gangbords verändert wird,
|
a) |
muss Artikel 11.04 eingehalten werden, wenn die vor dem Umbau vorhandene lichte Breite des Gangbords bis zu einer Höhe von 0,90 m oder die lichte Breite darüber verringert werden soll, |
|
b) |
darf die vor dem Umbau vorhandene lichte Breite des Gangbords bis zu einer Höhe von 0,90 m oder die lichte Breitedarüber nicht unterschritten werden, wenn diese Maße kleiner sind als die nach Artikel 11.04. |
(37) 13 Jahre nach Inkrafttreten dieser Richtlinie.
(38) 23 Jahre nach Inkrafttreten dieser Richtlinie.
Anlage I
SICHERHEITSZEICHEN
|
Bild 1 Zutritt für Unbefugte verboten |
|
Farbe: rot/weiß/schwarz |
|
Bild 2 Feuer, offenes Licht und Rauchen verboten |
|
Farbe: rot/weiß/schwarz |
|
Bild 3 Hinweis auf ein Feuerlöschgerät |
|
Farbe: rot/weiß |
|
Bild 4 Warnung vor allgemeiner Gefahr |
|
Farbe: schwarz/gelb |
|
Bild 5 Löschschlauch |
|
Farbe: rot/weiß |
|
Bild 6 Feuerlöscheinrichtung |
|
Farbe: rot/weiß |
|
Bild 7 Gehörschutz benutzen |
|
Farbe: blau/weiß |
|
Bild 8 Verbandskasten |
|
Farbe: grün/weiß |
Die verwendeten Piktogramme können leicht variieren oder detaillierter sein als die Darstellungen in dieser Anlage, vorausgesetzt, dass die Bedeutung nicht verändert wird und keine Unterschiede und Anpassungen die Bedeutung unverständlich machen.
Anlage II
DIENSTANWEISUNGEN
|
Nummer 1 |
: |
Anforderungen an die Ausweich- und Wendeeigenschaften |
|
Nummer 2 |
: |
Anforderungen an Mindestgeschwindigkeit, Stoppeigenschaften und Rückwärtsfahreigenschaften |
|
Nummer 3 |
: |
Anforderungen an Kupplungssysteme und Kupplungseinrichtungen von Fahrzeugen, die einen starren Verband fortbewegen oder in einem starren Verband fortbewegt werden sollen |
|
Nummer 4 |
: |
Geräuschmessungen |
|
Nummer 5 |
: |
Spezialanker mit verminderter Ankermasse |
|
Nummer 6 |
: |
Festigkeit von wasserdichten Schiffsfenstern |
|
Nummer 7 |
: |
Anforderungen an Sprinkleranlagen |
|
Nummer 8 |
: |
Ausstellung des Gemeinschaftszeugnisses |
|
Nummer 9 |
: |
Brennstofftanks auf schwimmenden Geräten |
|
Nummer 10 |
: |
Mindestdicke der Außenhaut auf Schleppkähnen |
|
Nummer 11 |
: |
Einrichtungen zum Sammeln von Altöl |
|
Nummer 12 |
: |
Fortbewegung aus eigener Kraft |
|
Nummer 13 |
: |
Geeignete Feueralarmsysteme |
|
Nummer 14 |
: |
Nachweis der Schwimmfähigkeit, Trimmlage und Stabilität der getrennten Schiffsteile |
|
Nummer 15 |
: |
Ausrüstung von Schiffen, die mit Mindestbesatzung betrieben werden sollen |
|
Nummer 16 |
: |
Kabel |
|
Nummer 17 |
: |
Freie Sicht |
ANHANG III
BEREICHE MÖGLICHER ZUSÄTZLICHER TECHNISCHER VORSCHRIFTEN FÜR SCHIFFE AUF BINNENWASSERSTRASSEN DER ZONEN 1 UND 2
Alle von einem Mitgliedstaat nach Artikel 5 Absatz 1 dieser Richtlinie erlassenen zusätzlichen technischen Bestimmungen für Schiffe, die die Binnenwasserstraßen der Zone 1 und/oder 2 auf dem Gebiet dieses Mitgliedstaates befahren, sind auf folgende Bereiche begrenzt:
|
1. |
Begriffsbestimmungen
|
|
2. |
Festigkeit
|
|
3. |
Sicherheitsabstand und Freibord
|
|
4. |
Verschlusszustand der Öffnungen des Schiffskörpers und der Aufbauten
|
|
5. |
Ausrüstung
|
|
6. |
Sonderbestimmungen für Fahrgastschiffe
|
|
7. |
Verbände und Containerverkehr
|
ANHANG IV
BEREICHE MÖGLICHER EINSCHRÄNKUNGEN DER TECHNISCHEN VORSCHRIFTEN FÜR SCHIFFE AUF BINNENWASSERSTRASSEN DER ZONEN 3 UND 4
Die von einem Mitgliedstaat gemäß Artikel 5 Absatz 7 dieser Richtlinie erlassenen eingeschränkten technischen Vorschriften für Schiffe, die ausschließlich auf Wasserstraßen der Zone 3 oder 4 auf dem Gebiet dieses Mitgliedstaates verkehren, sind auf die nachstehend aufgeführten Bereiche beschränkt:
|
|
Zone 3
|
|
|
Zone 4
|
ANHANG V
MUSTER DER GEMEINSCHAFTSZEUGNISSE FÜR BINNENSCHIFFE
TEIL I
MUSTER DES GEMEINSCHAFTSZEUGNISSES FÜR BINNENSCHIFFE
TEIL II
MUSTER EINES ZUSÄTZLICHEN GEMEINSCHAFTSZEUGNISSES FÜR BINNENSCHIFFE
TEIL III
MUSTER DES VORLÄUFIGEN GEMEINSCHAFTSZEUGNISSES FÜR BINNENSCHIFFE
ANHANG VI
MUSTER DES VERZEICHNISSES DER GEMEINSCHAFTSZEUGNISSE FÜR BINNENSCHIFFE
ANHANG VII
KLASSIFIKATIONSGESELLSCHAFTEN
INHALT
|
Teil I: |
Kriterien für die Anerkennung von Klassifikationsgesellschaften |
|
Teil II: |
Verfahren für die Anerkennung von Klassifikationsgesellschaften |
|
Teil III: |
Liste der anerkannten Klassifikationsgesellschaften |
TEIL I
KRITERIEN FÜR DIE ANERKENNUNG VON KLASSIFIKATIONSGESELLSCHAFTEN
Eine Klassifikationsgesellschaft, die nach Artikel 10 dieser Richtlinie anerkannt werden will, muss alle im Folgenden aufgeführten Kriterien erfüllen:
|
1. |
Die Klassifikationsgesellschaft kann umfassende Erfahrungen in der Beurteilung des Entwurfs und der Bauausführung von Binnenschiffen, auch für den Transport gefährlicher Güter, belegen. Die Klassifikationsgesellschaft hat ein umfassendes Vorschriftenwerk für den Entwurf, den Bau und die regelmäßige Besichtigung von Binnenschiffen auch für den Transport gefährlicher Güter, das mindestens in deutscher, englischer, französischer oder niederländischer Sprache veröffentlicht und mit Hilfe von Forschungs- und Entwicklungsprogrammen kontinuierlich weiterentwickelt und verbessert wird. Die Vorschriften dürfen nicht im Widerspruch zum Gemeinschaftsrecht oder zu geltenden internationalen Vereinbarungen stehen. |
|
2. |
Die Klassifikationsgesellschaft muss ihre Schiffsregister jährlich veröffentlichen. |
|
3. |
Die Klassifikationsgesellschaft darf nicht von Schiffseignern oder Unternehmen oder anderen abhängig sein, die gewerblich Schiffe konzipieren, bauen, ausrüsten, in Stand halten, betreiben oder versichern. Die Klassifikationsgesellschaft darf in Bezug auf ihre Einnahmen nicht von einem einzigen Gewerbeunternehmen abhängig sein. |
|
4. |
Die Klassifikationsgesellschaft hat ihren Geschäftssitz oder eine in allen Bereichen, für die sie im Rahmen der für die Binnenschifffahrt geltenden Vorschriften zuständig ist, beschluss- und handlungsfähige Niederlassung in einem der Mitgliedstaaten. |
|
5. |
Die Klassifikationsgesellschaft sowie ihre Sachverständigen verfügen über einen guten Ruf in der Binnenschifffahrt; die Sachverständigen müssen sich als fachlich qualifiziert ausweisen können. Sie müssen unter der Verantwortung der Klassifikationsgesellschaft handeln. |
|
6. |
Die Klassifikationsgesellschaft verfügt über eine erhebliche Zahl von Mitarbeitern für technische Leitungs-, Hilfs-, Prüf-, Besichtigungs- und Forschungsaufgaben, die den Aufgaben und den klassifizierten Schiffen angemessen ist und darüber hinaus für die Weiterentwicklung der Fähigkeiten und des Vorschriftenwerks sorgt. Sie unterhält Besichtiger in mindestens einem Mitgliedstaat. |
|
7. |
Die Klassifikationsgesellschaft arbeitet nach standesrechtlichen Grundsätzen. |
|
8. |
Die Klassifikationsgesellschaft wird so geleitet und verwaltet, dass die Vertraulichkeit der von einem Mitgliedstaat geforderten Auskünfte gewahrt bleibt. |
|
9. |
Die Klassifikationsgesellschaft ist bereit, einem Mitgliedstaat sachdienliche Auskünfte zu erteilen. |
|
10. |
Die Geschäftsführung der Klassifikationsgesellschaft hat ihre Politik, ihre Ziele und ihre Verpflichtungen bezüglich der Qualitätssicherung schriftlich niedergelegt und stellt sicher, dass diese Politik auf allen Ebenen der Klassifikationsgesellschaft verstanden, umgesetzt und fortgeschrieben wird. |
|
11. |
Die Klassifikationsgesellschaft hat ein wirksames System für die interne Qualitätssicherung entwickelt und umgesetzt und schreibt dieses System fort; es stützt sich auf geeignete Teile international anerkannter Qualitätssicherungsnormen, steht mit den Normen EN 45004 (Überprüfungsstellen) und EN 29001 — in der Auslegung der IACS-Bestimmungen für die Regelung der Zertifizierung von Qualitätssicherungssystemen — im Einklang. Das Qualitätssicherungssystem muss von einer unabhängigen Prüfstelle zertifiziert sein, die von der Verwaltung des Staates, in dem die Klassifikationsgesellschaft ihren Geschäftssitz oder eine Niederlassung nach Nummer 4 hat, anerkannt sein muss und stellt unter anderem sicher, dass
|
|
12. |
Das Qualitätssicherungssystem muss von einer unabhängigen Prüfstelle zertifiziert sein, die von der Verwaltung des Staates, in dem die Klassifikationsgesellschaft ihren Sitz oder eine Niederlassung nach Nummer 4 hat, anerkannt sein muss. |
|
13. |
Die Klassifikationsgesellschaft verpflichtet sich, ihre Vorschriften unter Berücksichtigung der geeigneten Richtlinien der Europäischen Union anzupassen und dem Ausschuss alle sachdienlichen Auskünfte rechtzeitig zu erteilen. |
|
14. |
Die Klassifikationsgesellschaft verpflichtet sich, die bereits anerkannten Klassifikationsgesellschaften regelmäßig zu konsultieren, um die Gleichwertigkeit ihrer technischen Normen und deren Durchführung zu gewährleisten und sollte es Vertretern eines Mitgliedstaates und anderen Beteiligten gestatten, sich an der Entwicklung ihres Vorschriftenwerks zu beteiligen. |
TEIL II
VERFAHREN FÜR DIE ANERKENNUNG VON KLASSIFIKATIONSGESELLSCHAFTEN
Die Anerkennung einer Klassifikationsgesellschaft gemäß Artikel 10 dieser Richtlinie wird von der Kommission nach dem in Artikel 19 Absatz 2 dieser Richtlinie genannten Verfahren ausgesprochen. Zusätzlich ist dabei folgendes Verfahren zu beachten:
|
1. |
Die Vertreter des Staates, in dem die Klassifikationsgesellschaft ihren Geschäftssitz oder eine in allen Bereichen, für die sie im Rahmen der für die Binnenschifffahrt geltenden Verordnungen zuständig ist, beschluss- und handlungsfähige Niederlassung hat, legen der Kommission einen Antrag auf Anerkennung vor. Daneben übermitteln die Vertreter dieses Staates alle Informationen und Unterlagen, die zur Prüfung der Erfüllung der Kriterien für die Anerkennung erforderlich sind. |
|
2. |
Jedes Mitglied des Ausschusses kann die Übermittlung weiterer Informationen oder Unterlagen sowie eine Anhörung der betreffenden Klassifikationsgesellschaft verlangen. |
|
3. |
Der Entzug einer Anerkennung erfolgt entsprechend. Jedes Mitglied des Ausschusses kann den Entzug einer Anerkennung beantragen. Die Vertreter des Staates, die den Entzug beantragen, haben die den Antrag stützenden Informationen und Unterlagen vorzulegen. |
|
4. |
Bei ihren Entscheidungen berücksichtigt die Kommission Entscheidungen der Zentralkommission für die Rheinschifffahrt, die die Anerkennung der betreffenden Klassifikationsgesellschaft betrifft. Vor Aussprache der Anerkennung einer Klassifikationsgesellschaft, die von der Zentralkommission für die Rheinschifffahrt nicht anerkannt ist, konsultiert die Kommission das Sekretariat der Zentralkommission. |
|
5. |
Nach jeder Entscheidung über die Anerkennung einer Klassifikationsgesellschaft oder den Entzug einer Anerkennung wird die Liste der anerkannten Gesellschaften geändert. |
|
6. |
Die Kommission unterrichtet die betreffenden Klassifikationsgesellschaften über ihre Entscheidungen. |
TEIL III
LISTE DER ANERKANNTEN KLASSIFIKATIONSGESELLSCHAFTEN
Auf der Grundlage der Kriterien der Teile I und II sind zurzeit die folgenden Klassifikationsgesellschaften gemäß dem Artikel 10 dieser Richtlinie anerkannt:
|
1. |
Bureau Veritas |
|
2. |
Germanischer Lloyd |
|
3. |
Lloyd's Register of Shipping. |
Bis zu ihrer Anerkennung nach den Teilen I und II sind Klassifikationsgesellschaften, die von einem Mitgliedstaat gemäß der Richtlinie 94/57/EG des Rates vom 22. November 1994 über gemeinsame Vorschriften und Normen für Schiffsüberprüfungs- und -besichtigungsorganisationen und die einschlägigen Maßnahmen der Seebehörden (1) anerkannt und genehmigt sind, zurzeit gemäß Artikel 10 der vorliegenden Richtlinie nur für Fahrzeuge anerkannt, die ausschließlich auf Wasserstraßen dieses Mitgliedstaates verkehren.
(1) ABl. L 319 vom 12.12.1994, S. 20. Zuletzt geändert durch die Richtlinie 2002/84/EG des Europäischen Parlaments und des Rates (ABl. L 324 vom 29.11.2002, S. 53).
ANHANG VIII
VERFAHRENSVORSCHRIFTEN FÜR DIE DURCHFÜHRUNG VON UNTERSUCHUNGEN
Artikel 1
Wenn die Behörde bei einer Prüfung feststellt, dass das Fahrzeug ein ungültiges Zeugnis mitführt oder den Angaben dieses Zeugnisses nicht entspricht, aber das ungültige Zeugnis oder diese mangelnde Übereinstimmung keine offenkundige Gefahr darstellt, muss der Eigner des Fahrzeuges oder sein Vertreter alle notwendigen Maßnahmen treffen, um Abhilfe zu schaffen. Die Behörde, die das Zeugnis erteilt oder zuletzt erneuert hat, wird innerhalb von sieben Tagen benachrichtigt.
Artikel 2
Wenn die Behörde bei den in Artikel 1 genannten Prüfungen feststellt, dass das Zeugnis an Bord fehlt oder dass das Fahrzeug eine offenkundige Gefahr darstellt, kann diese Behörde die Weiterfahrt des Fahrzeuges so lange untersagen, bis die notwendigen Abhilfemaßnahmen getroffen sind.
Sie kann auch Maßnahmen vorschreiben, die es dem Fahrzeug — gegebenenfalls nach durchgeführter Beförderung — ermöglichen, bis zu einem Ort, an dem es untersucht oder instandgesetzt wird, ohne Gefahr weiterzufahren. Die Behörde, die das Zeugnis erteilt oder zuletzt erneuert hat, wird innerhalb von sieben Tagen benachrichtigt.
Artikel 3
Ein Mitgliedstaat, der die Fahrt eines Fahrzeuges unterbrochen hat oder den Eigner des Fahrzeuges von seiner Absicht unterrichtet hat, dies zu tun, sofern die festgestellten Mängel nicht behoben werden, unterrichtet innerhalb von sieben Tagen die Behörde des Mitgliedstaates, die das Zeugnis erteilt oder zuletzt erneuert hatte, über die von ihm getroffene oder beabsichtigte Maßnahme.
Artikel 4
Jede Verfügung aufgrund der zur Durchführung dieser Richtlinie erlassenen Vorschriften, durch die die Fahrt eines Fahrzeuges unterbrochen wird, ist genau zu begründen. Sie ist den Beteiligten unter Angabe der in den Mitgliedstaaten nach dem geltenden Recht vorgesehenen Rechtsmittel und der Rechtsmittelfristen unverzüglich zuzustellen.
ANHANG IX
VORSCHRIFTEN FÜR SIGNALLICHTER, RADARAUSRÜSTUNGEN UND WENDEANZEIGER
|
Teil I: |
Vorschriften über die Farbe und Lichtstärke der Bordlichter sowie die Zulassung von Signalleuchten in der Binnenschifffahrt |
|
Teil II: |
Vorschriften über die Prüf- und Zulassungsbedingungen für Signalleuchten in der Binnenschifffahrt |
|
Teil III: |
Vorschriften über die Mindestanforderungen und Prüfbedingungen für Navigationsradaranlagen in der Binnenschifffahrt |
|
Teil IV: |
Vorschriften über die Mindestanforderungen und Prüfbedingungen für Wendeanzeiger in der Binnenschifffahrt |
|
Teil V: |
Vorschriften für den Einbau und die Funktionsprüfung von Navigationsradaranlagen und Wendeanzeigern in der Binnenschifffahrt |
|
Teil VI: |
Muster der Zusammenstellung der Prüfinstitute, der zugelassenen Geräte sowie der zugelassenen Einbaufirmen |
TEIL I
VORSCHRIFTEN ÜBER DIE FARBE UND LICHTSTÄRKE DER BORDLICHTER SOWIE DIE ZULASSUNG VON SIGNALLEUCHTEN IN DER BINNENSCHIFFFAHRT
Inhalt
|
Kapitel 1 |
Begriffe |
|
Artikel 1.01 |
Signalleuchten |
|
1.02 |
Signallichter |
|
1.03 |
Lichtquellen |
|
1.04 |
Optik |
|
1.05 |
Filter |
|
1.06 |
Beziehung zwischen IO, IB und t |
|
Kapitel 2 |
Anforderungen an die Signallichter |
|
Artikel 2.01 |
Farbe der Signallichter |
|
2.02 |
Stärke und Tragweite der Signallichter |
|
2.03 |
Verteilung der Lichtstärke der Signallichter |
|
Kapitel 3 |
Anforderungen an die Signalleuchten |
|
Artikel 3.01 |
Technische Anforderungen |
|
Kapitel 4 |
Prüfung, Zulassung und Kennzeichnung |
|
Artikel 4.01 |
Typprüfung |
|
4.02 |
Prüfungsverfahren |
|
4.03 |
Zulassungszeugnis |
|
4.04 |
Kontrollprüfung |
|
4.05 |
Kennzeichnung |
|
Anlage |
Muster des Zulassungszeugnisses für Signalleuchten in der Binnenschifffahrt |
Kapitel 1
Begriffe
Artikel 1.01
Signalleuchten
|
1. |
Leuchten sind Geräte, die zur Verteilung des Lichtes von künstlichen Lichtquellen dienen, einschließlich der zur Filterung oder Umformung des Lichtes und zur Befestigung oder zum Betrieb der Lichtquellen notwendigen Bestandteile. |
|
2. |
Leuchten zur Signalgebung an Wasserfahrzeugen werden als Signalleuchten bezeichnet. |
Artikel 1.02
Signallichter
|
1. |
Signallichter sind Lichterscheinungen, die von Signalleuchten ausgestrahlt werden. |
|
2. |
Als Topplicht gilt ein weißes Licht, das über einen Horizontbogen von 225° sichtbar sein muss und ein gleichmäßiges, ununterbrochenes Licht wirft, und zwar 112°30′ nach jeder Seite, d.h. von vorn bis beiderseits 22°30′ hinter die Querlinie. |
|
3. |
Als Seitenlichter gelten an Steuerbord ein grünes Licht und an Backbord ein rotes Licht, von denen jedes über einen Horizontbogen von 112°30′ sichtbar sein muss und ein gleichmäßiges, ununterbrochenes Licht wirft, d.h. von vorn bis 22°30′ hinter die Querlinie. |
|
4. |
Als Hecklicht gilt ein weißes Licht, das über einen Horizontbogen von 135° sichtbar sein muss und ein gleichmäßiges, ununterbrochenes Licht wirft, und zwar 67°30′ von hinten nach jeder Seite. |
|
5. |
Als gelbes Hecklicht gilt ein gelbes Licht, das über einen Horizontbogen von 135° sichtbar sein muss und ein gleichmäßiges, ununterbrochenes Licht wirft, und zwar 67°30′ von hinten nach jeder Seite. |
|
6. |
Als von allen Seiten sichtbares Licht gilt ein Licht, das über einen Horizontbogen von 360° sichtbar sein muss und ein gleichmäßiges, ununterbrochenes Licht wirft. |
|
7. |
Ein Funkellicht ist eine Folge regelmäßiger Lichterscheinungen pro Zeiteinheit. |
|
8. |
Die Signallichter werden nach ihrer Lichtstärke eingeteilt in
|
Artikel 1.03
Lichtquellen
Lichtquellen sind elektrische oder nicht elektrische Einrichtungen, die zur Lichterzeugung in Signalleuchten bestimmt sind.
Artikel 1.04
Optik
|
1. |
Die Optik ist eine Einrichtung, bestehend aus optisch brechenden, reflektierenden oder brechenden und reflektierenden Elementen einschließlich ihrer Fassungen. Durch die Wirkung dieser Elemente werden von einer Lichtquelle ausgesendete Strahlen in neue, vorgegebene Richtungen gelenkt. |
|
2. |
Eine durchgefärbte Optik ist eine Optik, die die Farbe und Stärke des durchgelassenen Lichtes ändert. |
|
3. |
Die neutrale Optik ist eine Optik, die die Stärke des durchgelassenen Lichtes ändert. |
Artikel 1.05
Filter
|
1. |
Das Farbfilter ist ein selektives Filter, das die Farbe und Stärke des durchgelassenen Lichtes ändert. |
|
2. |
Das Neutralfilter ist ein aselektives Filter, das die Stärke des durchgelassenen Lichtes ändert. |
Artikel 1.06
Beziehung zwischen IO, IB und t
|
IO |
ist die fotometrische Lichtstärke in Candela (cd) bei elektrischem Licht bei Nennspannung gemessen. |
|
IB |
ist die Betriebslichtstärke in Candela (cd). |
|
t |
ist die Tragweite in Kilometer (km). |
Unter Berücksichtigung z. B. der Alterung der Lichtquelle, Verschmutzung der Optik und Spannungsschwankungen des Bordnetzes wird IB um 25 v.H. kleiner als IO angenommen.
Es gilt demnach:
|
|
IB = 0,75 · IO |
Die Beziehung zwischen IB und t der Signallichter ist durch folgende Gleichung gegeben:
|
|
IB = 0,2 · t2 · q–t |
Der atmosphärische Transmissionsfaktor q wird mit 0,76 angenommen, was einer meteorologischen Sichtweite von 14,3 km entspricht.
Kapitel 2
Anforderungen an die Signallichter
Artikel 2.01
Farbe der Signallichter
|
1. |
Für die Signallichter wird ein Signalsystem mit fünf Farben verwendet, das die Farben
Dieses System entspricht den Empfehlungen der Internationalen Beleuchtungskommission Publikation CIE no 2.2 (TC-1.6) 1975 „Farben für Signallichter“. Die Farben gelten für das von der Signalleuchte ausgestrahlte Licht. |
|
2. |
Die Farbgrenzlinien der Farbbereiche werden durch Angabe der Koordinaten der Eckpunkte der Bereiche der Farbtafel nach Publikation CIE no 2.2 (TC-1.6) 1975 (siehe Farbtafel) wie folgt bestimmt:
Farbtafel nach CIE
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Artikel 2.02
Stärke und Tragweite der Signallichter
Folgende Tabelle enthält die zugelassenen Grenzwerte von IO, IB und t für die verschiedenen Signallichter für den Tag- und Nachtbetrieb, wobei die genannten Werte für das von den Signalleuchten ausgestrahlte Licht gelten.
IO und IB werden in cd und t in km angegeben.
Grenzwerte
|
Arten der Signallichter |
Farbe des Signallichtes |
||||||||
|
weiß |
grün/rot |
gelb |
blau |
||||||
|
min. |
max. |
min. |
max. |
min. |
max. |
min. |
max. |
||
|
gewöhnlich |
IO |
2,7 |
10,0 |
1,2 |
4,7 |
1,1 |
3,2 |
0,9 |
2,7 |
|
IB |
2,0 |
7,5 |
0,9 |
3,5 |
0,8 |
2,4 |
0,7 |
2,0 |
|
|
t |
2,3 |
3,7 |
1,7 |
2,8 |
1,6 |
2,5 |
1,5 |
2,3 |
|
|
hell |
IO |
12,0 |
33,0 |
6,7 |
27,0 |
4,8 |
20,0 |
6,7 |
27,0 |
|
IB |
9,0 |
25,0 |
5,0 |
20,0 |
3,6 |
15,0 |
5,0 |
20,0 |
|
|
t |
3,9 |
5,3 |
3,2 |
5,0 |
2,9 |
4,6 |
3,2 |
5,0 |
|
|
stark |
IO |
47,0 |
133,0 |
— |
— |
47,0 |
133,0 |
— |
— |
|
IB |
35,0 |
100,0 |
— |
— |
35,0 |
100,0 |
— |
— |
|
|
t |
5,9 |
8,0 |
— |
— |
5,9 |
8,0 |
— |
— |
|
Für den Tagbetrieb der gelben Funkellichter gilt jedoch eine Mindestlichtstärke IO von 900 cd.
Artikel 2.03
Verteilung der Lichtstärken der Signallichter
|
1. |
Horizontale Verteilung der Lichtstärken
|
|
2. |
Vertikale Verteilung der Lichtstärken Bei Neigung der Signalleuchte bis zu ± 5° bezogen auf die Horizontale müssen die Lichtstärken noch mindestens 80 % und bei Neigung bis zu ± 7,5° noch mindestens 60 % der bei 0° vorhandenen Lichtstärke betragen. Hierbei darf das 1,2 fache der bei 0° vorhandenen Lichtstärke nicht überschritten werden. |
Kapitel 3
Anforderungen an die Signalleuchten
Artikel 3.01
Technische Anforderungen
|
1. |
Konstruktion und Material von Signalleuchten und Lichtquellen müssen die Sicherheit und Dauerhaftigkeit gewährleisten. |
|
2. |
Die Lichtstärken, Lichtfarben und deren Verteilungen dürfen durch Bauteile der Signalleuchte (z. B. Stege) nicht beeinträchtigt werden. |
|
3. |
Die Signalleuchten müssen sich einfach und eindeutig an Bord befestigen lassen. |
|
4. |
Leichtes Auswechseln der Lichtquelle muss sichergestellt sein. |
Kapitel 4
Prüfung, Zulassung und Kennzeichnung
Artikel 4.01
Typprüfung
In einer Typprüfung nach den „Prüfungs- und Zulassungsbedingungen für Signalleuchten in der Binnenschifffahrt“ wird festgestellt, ob die Signalleuchte und deren Lichtquelle den Anforderungen dieser Vorschrift genügt.
Artikel 4.02
Prüfungsverfahren
|
1. |
Die Typprüfung ist vom Antragsteller bei der zuständigen Prüfbehörde zu beantragen. Zeichnungen und Baumuster sowie die notwendigen Lichtquellen sind in mindestens zweifacher Ausfertigung vorzulegen. |
|
2. |
Ergibt die Typprüfung keine Beanstandungen, erhält der Antragsteller je eine der eingereichten Zeichnungen, versehen mit dem Zulassungsvermerk, und ein geprüftes Baumuster zurück. Die zweiten Ausfertigungen verbleiben bei der Prüfbehörde. |
|
3. |
Der Hersteller muss gegenüber der Prüfbehörde erklären, dass die Serienanfertigung in allen Bauteilen dem Baumuster entspricht. |
Artikel 4.03
Zulassungszeugnis
|
1. |
Hat die Typprüfung ergeben, dass die Anforderungen dieser Vorschrift eingehalten sind, wird der Typ der Signalleuchte zugelassen und dem Antragsteller ein Zulassungszeugnis nach dem Muster der Anlage mit der Kennzeichnung nach Artikel 4.05 erteilt. |
|
2. |
Der Inhaber des Zulassungszeugnisses
|
Artikel 4.04
Kontrollprüfung
|
1. |
Die Prüfbehörde ist berechtigt, aus der Serienfertigung stammende Signalleuchten zur Kontrollprüfung zu entnehmen. |
|
2. |
Ergeben sich bei der Kontrollprüfung schwerwiegende Mängel, kann die Zulassung entzogen werden. |
Artikel 4.05
Kennzeichnung
|
1. |
Die zugelassenen Signalleuchten, Optiken und Lichtquellen müssen wie folgt gekennzeichnet sein:
Die Zeichen haben folgende Bedeutung: X = Staat, in dem die Zulassung erteilt wurde:
|
e . X . JJ . nnn
e = Zulassungszeichen|
2. |
Die Kennzeichnung muss gut lesbar und dauerhaft angebracht sein. |
|
3. |
Die Kennzeichnung auf dem Gehäuse ist so anzubringen, dass ihre Feststellung an Bord ohne Abbau der Signalleuchte möglich ist. Sind Optik und Gehäuse untrennbar miteinander verbunden, genügt eine Kennzeichnung auf dem Gehäuse. |
|
4. |
Nur zugelassene Signalleuchten, Optiken und Lichtquellen dürfen mit der nach Nummer 1 vorgeschriebenen Kennzeichnung versehen werden. |
|
5. |
Die Prüfbehörde teilt die Kennzeichnung umgehend dem Ausschuss mit. ANLAGE
|
TEIL II
VORSCHRIFTEN ÜBER DIE PRÜF- UND ZULASSUNGSBEDINGUNGEN FÜR SIGNALLEUCHTEN IN DER BINNENSCHIFFFAHRT
Inhalt
|
Kapitel 1 |
Allgemeine Bestimmungen |
|
Artikel 1.01 |
Nennspannungen |
|
1.02 |
Funktionsanforderung |
|
1.03 |
Befestigung |
|
1.04 |
Lichtmesstechnische Anforderungen |
|
1.05 |
Bauteile |
|
1.06 |
Instandhaltung |
|
1.07 |
Anforderungen an die Sicherheit |
|
1.08 |
Zusatzeinrichtungen |
|
1.09 |
Nichtelektrische Signalleuchten |
|
1.10 |
Doppelstock-Signalleuchten |
|
Kapitel 2 |
Licht- und farbmesstechnische Anforderungen |
|
Artikel 2.01 |
Lichtmesstechnische Anforderungen |
|
2.02 |
Farbmesstechnische Anforderungen |
|
Kapitel 3 |
Bautechnische Anforderungen |
|
Artikel 3.01 |
Elektrisch betriebene Signalleuchten |
|
3.02 |
Gürtellinsen, Gläser und Einsatzgläser |
|
3.03 |
Elektrische Lichtquellen |
|
Kapitel 4 |
Verfahren der Prüfung und Zulassung |
|
Artikel 4.01 |
Allgemeine Verfahrensregeln |
|
4.02 |
Antrag |
|
4.03 |
Prüfung |
|
4.04 |
Zulassung |
|
4.05 |
Erlöschen der Zulassung |
|
Anlage |
Umweltprüfungen |
|
1. |
Prüfung des Schutzes gegen Strahlwasser und Staubablagerung |
|
2. |
Feuchtklimaprüfung |
|
3. |
Kälteprüfung |
|
4. |
Wärmeprüfung |
|
5. |
Vibrationsprüfung |
|
6. |
Kurzprüfung der Wetterbeständigkeit |
|
7. |
Prüfung auf Salzwasser- und Witterungsbeständigkeit (Salznebelprüfung) |
Kapitel 1
Allgemeine Bestimmungen
Artikel 1.01
Nennspannungen
Nennspannungen für Signalleuchten in der Binnenschifffahrt sind die Spannungen 230 V, 115 V, 110 V, 24 V und 12 V. Vorrangig sollen Geräte für 24 V verwendet werden.
Artikel 1.02
Funktionsanforderung
Signalleuchten und ihre Zusatzeinrichtungen dürfen durch die an Bord üblichen Beanspruchungen nicht in ihrer bestimmungsgemäßen Funktion beeinträchtigt werden. Im Besonderen müssen alle optisch wirksamen und zu deren Halterung und Justierung wichtigen Teile so gefertigt sein, dass sich deren festgelegte Lage im Betrieb nicht verändern kann.
Artikel 1.03
Befestigung
Die Teile der Signalleuchte, die der Befestigung an Bord dienen, müssen so gefertigt sein, dass sich nach der Justierung der Signalleuchte an Bord die einmal festgesetzte Lage im Betrieb nicht verändern kann.
Artikel 1.04
Lichtmesstechnische Anforderungen
Signalleuchten müssen die geforderte Lichtstärkeverteilung besitzen, die Farberkennbarkeit muss sichergestellt sein und die geforderten Lichtstärken müssen unmittelbar nach dem Einschalten der Signalleuchten erreicht werden.
Artikel 1.05
Bauteile
In den Signalleuchten dürfen nur die nach ihrer Bauart dafür bestimmten lichttechnischen Bauteile verwendet werden.
Artikel 1.06
Instandhaltung
Die Bauweise der Signalleuchten und ihrer Zusatzeinrichtungen muss die ordnungsgemäße Instandhaltung ermöglichen, gegebenenfalls durch einfaches Austauschen der Lichtquelle auch bei Dunkelheit.
Artikel 1.07
Anforderungen an die Sicherheit
Signalleuchten und ihre Zusatzeinrichtungen müssen so gebaut und bemessen sein, dass bei ihrem Betrieb, ihrer Bedienung und ihrer Wartung keine Gefahr für Personen entstehen kann.
Artikel 1.08
Zusatzeinrichtungen
Zusatzeinrichtungen für Signalleuchten müssen so konstruiert und hergestellt sein, dass durch ihren Anbau, Einbau oder Anschluss der ordnungsgemäße Betrieb und die Wirksamkeit der Signalleuchten nicht beeinträchtigt werden.
Artikel 1.09
Nichtelektrische Signalleuchten
Nichtelektrische betriebene Signalleuchten müssen gemäß den Artikeln 1.02 bis 1.08 und den Anforderungen nach Kapitel 3 entsprechend konstruiert und gefertigt sein. Die Anforderungen gemäß Kapitel 2 dieser Prüfungs- und Zulassungsbedingungen gelten entsprechen.
Artikel 1.10
Doppelstock-Signalleuchten
Zwei in einem Gehäuse übereinander gebaute Signalleuchten (Doppelstock-Signalleuchten) müssen wie einzelne Signalleuchten verwendet werden können. In keinem Fall dürfen in Doppelstock-Signalleuchten beide Lichtquellen gleichzeitig betrieben werden.
Kapitel 2
Licht- und Farbmesstechnische Anforderungen
Artikel 2.01
Lichtmesstechnische Anforderungen
|
1. |
Die lichtmesstechnische Bewertung der Signalleuchten ist in Teil I festgelegt. |
|
2. |
Die Bauweise der Signalleuchte muss sicherstellen, dass keine störende Reflexion oder Brechung des Lichts auftreten kann. Die Verwendung von Reflektoren ist unzulässig. |
|
3. |
Bei doppelfarbigen Seitenleuchten und Dreifarbenleuchten muss ein Überscheinen von andersfarbigem Licht auch innerhalb des Glases wirksam verhindert werden. |
|
4. |
Für nichtelektrisch betriebene Signalleuchten gelten diese Anforderungen entsprechend. |
Artikel 2.02
Farbmesstechnische Anforderungen
|
1. |
Die farbmesstechnische Bewertung der Signalleuchten ist in Teil I festgelegt. |
|
2. |
Die Farbart des von den Signalleuchten erzeugten Lichts muss bei der Betriebsfarbtemperatur der Lichtquelle innerhalb der in Teil I festgelegten Farbbereiche liegen. |
|
3. |
Die Lichtfarbe farbiger Signalleuchten darf nur von in der Masse durchgefärbten Gürteln (Gürtellinsen, Gläser) und Einsatzgläsern erzeugt werden, wenn die einzelnen Farbörter des austretenden Lichtes um nicht mehr als 0,01 in ihren Koordinaten gemäß der Farbtafel nach CIE voneinander abweichen. Farbige Lampenkolben dürfen nicht verwendet werden. |
|
4. |
Die Gesamtdurchlässigkeit der farbigen Gläser (Einsatzgläser) muss so bemessen sein, dass die geforderten Lichtstärken bei der Betriebsfarbtemperatur der Lichtquelle erreicht werden. |
|
5. |
Reflexionen des Lichts der Lichtquelle an Teilen der Signalleuchte dürfen nicht selektiv sein, d.h. die trichromatischen Koordinaten x und y der in der Signalleuchte verwendeten Lichtquelle dürfen bei der Betriebsfarbtemperatur keine größere Verschiebung als 0,01 nach der Reflexion aufweisen. |
|
6. |
Klarglasgürtel dürfen das bei der Betriebsfarbtemperatur von der Lichtquelle erzeugte Licht nicht selektiv beeinflussen, Auch nach längerer Betriebszeit dürfen die trichromatischen Koordinaten x und y der in der Signalleuchte verwendeten Lichtquelle keine größere Verschiebung als 0,01 nach Durchgang des Lichts durch den Gürtel aufweisen. |
|
7. |
Die Farbart des von der nicht elektrisch betriebenen Signalleuchte erzeugten Lichts muss bei der Betriebsfarbtemperatur der Lichtquelle innerhalb der in Teil I festgelegten Farbbereiche liegen. |
|
8. |
Die Lichtfarbe farbiger nichtelektrisch betriebener Signalleuchten darf nur durch in der Masse durchgefärbte Silikatgläser erzeugt werden. Für farbige nichtelektrisch betriebene Signalleuchten muss die Gesamtheit der farbigen Silikatgläser bei der ähnlichsten Farbtemperatur der nichtelektrischen Lichtquelle so bemessen sein, dass die geforderten Lichtstärken erreicht werden. |
Kapitel 3
Bautechnische Anforderungen
Artikel 3.01
Elektrisch betriebene Signalleuchten
|
1. |
Alle Teile der Signalleuchten müssen den besonderen Beanspruchungen des Schiffsbetriebs durch Schiffsbewegung, Vibration, Korrosionsangriff, Temperaturwechsel, gegebenenfalls Schockbelastung beim Beladen und bei Eisfahrt, und durch weitere an Bord vorkommende Einwirkungen standhalten. |
|
2. |
Bauart, Werkstoffe und Verarbeitung der Signalleuchte müssen eine Stabilität gewährleisten, die sicherstellt, dass nach der mechanischen Beanspruchung und der thermischen Belastung sowie der Bestrahlung mit ultraviolettem Licht entsprechend diesen Anforderungen, die Wirksamkeit der Signalleuchte aufrechterhalten bleibt, insbesondere müssen die licht- und farbmesstechnischen Eigenschaften beibehalten werden. |
|
3. |
Bauteile, die korrosiven Angriffen ausgesetzt sind, müssen aus korrosionsbeständigen Werkstoffen hergestellt oder mit einem wirksamen Korrosionsschutz versehen sein. |
|
4. |
Die verwendeten Werkstoffe dürfen nicht hygroskopisch sein, falls dadurch die Funktion der Anlagen, Geräte und Zusatzgeräte beeinträchtigt wird. |
|
5. |
Die verwendeten Werkstoffe dürfen nicht leicht entflammbar sein. |
|
6. |
Die Prüfbehörde kann auch Werkstoffe mit abweichenden Eigenschaften zulassen, sofern durch die Konstruktion die erforderliche Sicherheit gewährleistet ist. |
|
7. |
Prüfungen an Signalleuchten sollen die Tauglichkeit ihrer Nutzung an Bord sicherstellen. Dabei werden die Prüfungen nach Umwelteignung und Betriebseignung eingeteilt. |
|
8. |
Umwelteignung
|
|
9. |
Betriebseignung
|
|||||||||||||||||||||||
|
10. |
Umweltbedingungen an Bord von Schiffen Die Regel-, Grenz- und Transport-Umweltbedingungen gemäß Nummer 8 Buchstabe a beruhen auf vorgeschlagenen Ergänzungen zu den IEC-Publikationen 92-101 und 92-504. Davon abweichende Werte sind mit * gekennzeichnet.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11. |
Signalleuchten müssen die in der Anlage aufgeführten Umweltprüfungen erfüllen. |
|
12. |
Bauteile von Signalleuchten aus organischen Materialien müssen gegen ultraviolette Strahlung weitgehend unempfindlich sein. Nach einer 720 Stunden dauernden Prüfung entsprechend der Anlage (Nummer 6) dürfen sich keine die Qualität mindernden Veränderungen ergeben und keine größeren Verschiebungen der trichromatischen Koordinaten x und y als 0,01 gegenüber der nichtbestrahlten und nicht beregneten Lichtaustrittsflächen auftreten. |
|
13. |
Lichtaustrittsflächen und Abschirmungen von Signalleuchten müssen so konstruiert und gefertigt sein, dass sie bei bordüblicher Belastung, bei Dauerbetrieb mit 10 % Überspannung und bei einer Umgebungstemperatur von + 45 °C nicht verformt, verändert oder zerstört werden. |
|
14. |
Signalleuchten müssen bei Dauerbetrieb und 10 % Überspannung und einer Umgebungstemperatur von + 60 °C an ihren Aufhängevorrichtungen unbeschadet eine 8 Stunden dauernde Belastung durch eine Kraft von 1 000 N (Newton) überstehen. |
|
15. |
Signalleuchten müssen gegen vorübergehende Überflutung beständig sein. Sie müssen bei Dauerbetrieb mit 10 % Überspannung und einer Umgebungstemperatur von + 45 °C eine Abschreckung durch einen Wasserschwall von + 15 °C bis + 20 °C aus einem vollen 10 Liter-Gefäß ohne Veränderung überstehen. |
|
16. |
Die Beständigkeit der verarbeiteten Werkstoffe unter Betriebsbedingungen muss sichergestellt sein, insbesondere dürfen die Werkstoffe im Betrieb höchstens Temperaturen annehmen, die ihren Dauergebrauchstemperaturen entsprechen. |
|
17. |
Enthalten Signalleuchten Bauteile aus nichtmetallischen Werkstoffen, so ist deren Dauerbetriebstemperatur unter Bordbedingungen bei einer Umgebungstemperatur von + 45 °C zu ermitteln. Liegt die so ermittelte Dauergebrauchstemperatur der nichtmetallischen Werkstoffe höher als die in der IEC Publikation 598 Teil 1 Tabelle X und Tabelle XI angegebenen Grenztemperaturen, so ist in gesonderten Untersuchungen die mechanische, thermische und klimatische Langzeitbeanspruchbarkeit dieser Bauteile der Signalleuchte festzustellen. |
|
18. |
Zur Untersuchung der Formbeständigkeit der Bauteile bei Dauerbetriebstemperatur werden die Signalleuchten in gleichmäßig bewegter Luft (v ca. 0,5 m/s) in Betriebsposition bei einer Umgebungstemperatur von + 45 °C unter Bordbedingungen betrieben. Während der Anwärmzeit und nach Erreichen der Betriebstemperatur werden die nichtmetallischen Bauteile einer konstruktionsbedingten oder einer möglichen Handhabung entsprechenden mechanischen Last ausgesetzt. Bei Signalleuchten mit Lichtaustrittsflächen nicht aus Silikatglas drückt ein Metallstempel der Abmessungen 5 mm × 6 mm mit einer konstanten Kraft von 6,5 N (entsprechend Fingerdruck) mittig zwischen Ober- und Unterkante auf die Lichtaustrittsfläche. Unter diesen mechanischen Beanspruchungen darf das Bauteil keine plastischen Verformungen erkennen lassen. |
|
19. |
Zur Untersuchung der Alterungsbeständigkeit des Bauteils bei Klimaeinwirkung werden Signalleuchten mit nichtmetallischen Bauteilen, die im Betrieb der Bewitterung ausgesetzt sind, in einer Klimakammer im zwölfstündigen Wechsel von 45 °C und 95 % rel. Luftfeuchte zu – 20 °C unter Bordbedingungen derart intermittierend betrieben, dass sie während der warmfeuchten und kalten Zyklen sowie beim Wechsel von tiefen zu hohen Temperaturen über funktionsbedingte Zeiten eingeschaltet sind. Die Gesamtdauer dieses Versuchs beträgt mindestens 720 Stunden. Durch diesen Test dürfen die nichtmetallischen Bauteile keine die Funktionsfähigkeit des Gerätes beeinflussende Veränderungen erleiden. |
|
20. |
Signalleuchtenteile, die im Handbereich montiert sind, dürfen bei einer Umgebungstemperatur von + 45 °C keine höheren Temperaturen annehmen als + 70 °C, wenn sie aus Metall bestehen, und + 85 °C, wenn sie aus nichtmetallischen Werkstoffen gefertigt sind. |
|
21. |
Signalleuchten müssen nach den anerkannten Regeln der Technik konstruiert und gefertigt sein. Insbesondere ist die IEC Publikation 598 Teil 1, Leuchten — Allgemeine Anforderungen und Prüfungen — zu beachten. Hieraus sind die Anforderungen der folgenden Nummern zu erfüllen:
|
|
22. |
Die Querschnitte der elektrischen Verbindungsleitungen müssen ≥ 1,5 mm2 sein. Für den Anschluss müssen mindestens Leitungen des Typs HO 7 RN-F oder gleichwertig verwendet werden. |
|
23. |
Die Schutzart von Signalleuchten für explosionsgefährdete Bereiche muss von den dafür vorgesehenen Prüfbehörden festgestellt und bescheinigt werden. |
|
24. |
Die Bauart der Signalleuchten muss vorsehen, dass
|
|
25. |
Jeder fest anzubringenden Signalleuchte ist eine An- oder Einbauanweisung beizufügen, aus der die Einbaulage, der Verwendungszweck und der Typ der austauschbaren Teile der Signalleuchte hervorgehen. Ortsveränderliche Signalleuchten müssen in einfacher, jedoch sicherer Weise angebracht werden können. |
|
26. |
Notwendige Befestigungseinrichtungen müssen so beschaffen sein, dass die Signal-Null-Richtung der Leuchte mit der Markierung der Signal-Null-Richtung des Schiffes übereinstimmt. |
|
27. |
Auf jeder Signalleuchte sind an einer Stelle, die auch nach dem Einbau an Bord sichtbar bleibt, deutlich erkennbar und dauerhaft anzubringen:
|
Artikel 3.02
Gürtellinsen, Gläser und Einsatzgläser
|
1. |
Gürtel (Gürtellinsen, Gläser) und Einsatzgläser dürfen aus organischem Glas (Kunststoffglas) oder anorganischem Glas (Silikatglas) hergestellt sein. Gürtel und Einsatzgläser aus Silikatglas müssen aus einer Glassorte mindestens der hydrolitischen Klasse IV nach ISO 719 hergestellt sein, damit ihre Langzeitbeständigkeit gegen Wasser gewährleistet ist. Gürtel und Einsatzgläser aus Kunststoffglas müssen eine ähnliche Langzeitbeständigkeit gegen Wasser aufweisen wie die aus Silikatglas. Einsatzgläser müssen spannungsarm sein. |
|
2. |
Gürtel und Einsatzgläser müssen weitestgehend frei von Schlieren und Blasen sowie von Unreinheiten sein. Ihre Oberflächen dürfen keine Mängel wie Mattierung, tiefe Kratzer u.ä. aufweisen. |
|
3. |
Gürtel und Einsatzgläser müssen den Anforderungen des Artikels 3.01 genügen. Die licht- und farbmesstechnischen Eigenschaften dürfen sich unter diesen Bedingungen nicht ändern. |
|
4. |
Rote und grüne Einsatzgläser für Seitenleuchten dürfen nicht gegeneinander austauschbar sein. |
|
5. |
Auf den Gürteln und Einsatzgläsern müssen an einer Stelle, die auch nach dem Einbau in die Signalleuchten sichtbar bleibt, neben dem Ursprungszeichen das Zulassungszeichen und die Typbezeichnung gut lesbar und dauerhaft verzeichnet sein. Durch diese Aufschriften dürfen die licht- und farbmesstechnischen Mindestanforderungen nicht unterschritten werden. |
Artikel 3.03
Elektrische Lichtquellen
|
1. |
In den Signalleuchten dürfen nur die nach ihrer Bauart dafür bestimmten Glühlampen verwendet werden. Sie müssen in den Nennspannungen verfügbar sein. In Sonderfällen kann hiervon abgewichen werden. |
|
2. |
Die Glühlampe darf in der Signalleuchte nur in der vorgesehenen Lage befestigt werden können. Es sind höchstens zwei eindeutige Stellungen in der Signalleuchte zulässig. Unbeabsichtigte Verdrehungen und Zwischenstellungen müssen ausgeschlossen sein. Zur Prüfung wird die ungünstigste Stellung gewählt. |
|
3. |
Die Glühlampen dürfen keine Eigenschaften aufweisen, die ihre Wirksamkeit ungünstig beeinflussen, z. B Streifen oder Flecken am Kolben bzw. mangelhafte Anordnung der Wendel im Kolben. |
|
4. |
Die Betriebsfarbtemperatur der Glühlampe darf 2 360 K nicht unterschreiten. |
|
5. |
Es müssen Fassungen und Sockel verwendet werden, die den besonderen Anforderungen an das optische System und an die mechanische Beanspruchung im Bordbetrieb genügen. |
|
6. |
Der Sockel der Glühlampe muss so fest mit dem Kolben verbunden sein, dass die Glühlampe nach 100-stündigem Einbrennen bei 10 % Überspannung einem gleichmäßigen Drehen mit einem Drehmoment von 25 kgcm ohne Veränderungen und Schäden widersteht. |
|
7. |
Auf dem Kolben oder dem Sockel der Glühlampen müssen das Ursprungszeichen, die Nennspannung und die Nennleistung und/oder die Nennlichtstärke sowie das Zulassungszeichen gut lesbar und dauerhaft angebracht sein. |
|
8. |
Glühlampen müssen die folgenden Toleranzen einhalten:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kapitel 4
Verfahren der Prüfung und Zulassung
Artikel 4.01
Allgemeine Verfahrensregeln
Für das Verfahren der Prüfung und Zulassung gilt Teil I.
Artikel 4.02
Antrag
|
1. |
Dem Antrag auf Zulassung sind vom Hersteller oder seinem bevollmächtigten Vertreter die folgenden Angaben, Unterlagen sowie Baumuster und gegebenenfalls der Zusatzeinrichtungen beizufügen.
|
|
2. |
Dem Antrag sind zwei betriebsbereite Baumuster mit je 10 Lichtquellen jeder Nennspannung und gegebenenfalls fünf Einsatzgläser jeder Signalfarbe, sowie die Befestigungs- oder Halteeinrichtung beizustellen. Darüber hinaus sind auf Anforderung gerätespezifische Hilfseinrichtungen zur Verfügung zu stellen, die zur Durchführung der Zulassungsprüfung erforderlich sind. |
|
3. |
Das Baumuster muss in allen Einzelheiten der beabsichtigten Fertigung entsprechen und mit allem Zubehör ausgerüstet sein, das zum Ein- oder Anbau in der Normalgebrauchslage und zum ordnungsgemäßen Betrieb erforderlich ist und mit dem es an Bord bestimmungsgemäß verwendet werden soll. Mit Zustimmung der Prüfbehörde können Zubehörteile ausgenommen werden. |
|
4. |
Weitere Baumuster, Unterlagen und Angaben sind auf Anforderung nachzureichen. |
|
5. |
Die Unterlagen müssen in der Landessprache der zulassenden Prüfstelle abgefasst sein. |
|
6. |
Wird ein Antrag auf Erteilung einer Zulassung nur für eine Zusatzeinrichtung gestellt, gelten die Nummern 1 bis 5 entsprechend, wobei Zusatzteile nur im Zusammenhang mit zugelassenen Signalleuchten zugelassen werden können. |
|
7. |
Teilkreisleuchten müssen grundsätzlich in einem kompletten Satz eingereicht werden. |
Artikel 4.03
Prüfung
|
1. |
Bei der Prüfung eines neuentwickelten oder geänderten zugelassenen Signalleuchtentyps sowie eines neu entwickelten oder einer geänderten zugelassenen Zusatzeinrichtung wird festgestellt, ob das Baumuster den Anforderungen dieser Prüfungs- und Zulassungsbedingungen genügt und mit den Unterlagen nach Artikel 4.02 Nummer 1 Buchstabe f übereinstimmt. |
|
2. |
Der Zulassungsprüfung werden die an Bord von Schiffen auftretenden Bedingungen zugrunde gelegt. Die Prüfung erstreckt sich auf alle mitzuliefernden Lichtquellen, Einsatzgläser und Zusatzeinrichtungen, die für die Signalleuchte vorgesehen sind. |
|
3. |
Die licht- und farbmesstechnische Prüfung wird bei der jeweiligen Nennspannung durchgeführt. Die Bewertung der Signalleuchte erfolgt unter Berücksichtigung der horizontalen Betriebslichtstärke IB und der Betriebsfarbtemperatur. |
|
4. |
Die Prüfung eines Einzelteils oder einer Zusatzeinrichtung wird nur mit dem Signalleuchtentyp durchgeführt, für den es bestimmt ist. |
|
5. |
Prüfungen anderer Stellen zum Nachweis der Erfüllung der Anforderungen nach Kapitel 3 können, sofern ihre Gleichwertigkeit gemäß der Anlage nachgewiesen wird, auf Antrag anerkannt werden. |
Artikel 4.04
Zulassung
|
1. |
Für die Zulassung von Signalleuchten ist Teil I Artikel 4.01 bis 4.05 maßgebend. |
|
2. |
Für reihenweise zu fertigende oder gefertigte Signalleuchten und Zusatzeinrichtungen kann die Zulassung dem Antragsteller nach einer auf seine Kosten vorgenommenen Zulassungsprüfung erteilt werden, wenn er die Gewähr für eine zuverlässige Ausübung der durch die Zulassung verliehenen Befugnisse bietet. |
|
3. |
Im Falle der Zulassung wird ein Zulassungszeugnis nach Teil I Artikel 4.03 für die entsprechende Signalleuchtenart erteilt und dem Signalleuchtentyp ein Zulassungszeichen nach Teil I Artikel 4.05 zugeteilt. Das Zulassungszeichen und die laufende Herstellernummer sind auf jeder nach dem Baumuster gefertigten Signalleuchte an einer Stelle, die auch nach dem Einbau an Bord sichtbar bleibt, deutlich erkennbar und dauerhaft anzubringen. Ursprungskennzeichnungen und Typbezeichnungen sind gut lesbar und dauerhaft anzubringen. Zeichen, die zu Verwechslungen mit dem Zulassungszeichen Anlass geben können, dürfen an den Signalleuchten nicht angebracht werden. |
|
4. |
Die Zulassung kann befristet werden und Auflagen sowie Bedingungen enthalten. |
|
5. |
Änderungen einer zugelassenen Signalleuchte und Anfügen an zugelassene Signalleuchten bedürfen einer Genehmigung der Prüfbehörde. |
|
6. |
Wird die Zulassung einer Signalleuchte versagt, wird der Antragsteller rechtsmittelfähig beschieden. |
|
7. |
Von jedem zugelassenen Signalleuchtentyp ist der zulassenden Prüfbehörde ein Baumuster zu überlassen. |
Artikel 4.05
Erlöschen der Zulassung
|
1. |
Die Zulassung für ein Baumuster erlischt bei Fristablauf, bei Widerruf und bei Rücknahme. |
|
2. |
Die Zulassung kann widerrufen werden, wenn
Sie müssen zurückgenommen werden, wenn die Voraussetzungen für ihre Erteilung nicht vorgelegen haben. |
|
3. |
Wird die Herstellung eines zugelassenen Signalleuchtentyps eingestellt, so ist die zulassende Prüfbehörde unverzüglich zu verständigen. |
|
4. |
Rücknahme und Widerruf der Zulassung haben zur Folge, dass die Verwendung der erteilten Kennzeichnung untersagt ist. |
|
5. |
Nach dem Erlöschen der Zulassung ist das Zulassungszeugnis der zulassenden Prüfbehörde zur Eintragung eines Vermerks über das Erlöschen vorzulegen. |
Anlage
Umweltprüfungen
1. Prüfung des Schutzes gegen Strahlwasser und Staubablagerung
|
1.1 |
Die Schutzart des Baumusters muss nach der Klassifizierung IP 55 der IEC-Publikation Teil 598-I erfüllt werden. Die Prüfungen sowie Bewertung gegen Staubablagerung und Strahlwasser des Baumusters erfolgen nach der Klassifizierung IP 55 der IEP-Publikation 529. Dabei steht die erste Ziffer 5 für den Schutz gegen Staubablagerungen. Das bedeutet: Vollständiger Schutz gegen Berühren unter Spannung stehender Teile. Schutz gegen schädliche Staubablagerungen. Das Eindringen von Staub ist nicht vollkommen verhindert. Die zweite Ziffer 5 steht für den Schutz gegen Strahlwasser. Das bedeutet: Ein Wasserstrahl aus einer Düse, der aus allen Richtungen gegen die Leuchte gerichtet wird, darf keine schädliche Wirkung haben. |
|
1.2 |
Der Wasserschutz des geprüften Baumusters wird wie folgt beurteilt: Der Schutz wird als ausreichend angesehen, wenn sich eingedrungenes Wasser auf den Betrieb des Baumusters nicht störend auswirkt. Es darf sich keine Wasserablagerung auf Isolationen gebildet haben, wenn hierdurch die Mindestwerte der Kriechstrecken unterschritten werden können. Unter Spannung stehende Teile dürfen nicht nass sein, und eine eventuelle Wasseransammlung innerhalb der Leuchte darf solche Teile nicht erreichen. |
2. Feuchtklimaprüfung
2.1 Bedeutung und Anwendung
Diese Prüfung fasst die Wirkung feuchter Wärme sowie von Feuchte bei Temperaturwechsel nach Artikel 3.01 Nummer 10 Buchstabe b in Betrieb und bei Transport und Lagerung nautischer Anlagen, Geräte und Instrumente zusammen, wobei die Oberflächen betauen können.
Die geforderte Betauung nähert im Falle ungekapselter Baugruppen darüber hinaus die Wirkung eines im Laufe der Betriebszeit aufgebauten Staubniederschlags und/oder hygroskopischen Salzfilms an.
Die folgende Spezifikation beruht auf der IEC-Publikation 68 Teil 2-30 in Verbindung mit Artikel 3.01 Nummer 10 Buchstaben a und b. Ergänzende Informationen können bei Bedarf der Publikation entnommen werden.
Einheiten und Baugruppen, die in einer ungekapselten Lieferform als Baumuster zugelassen werden sollen, sind im ungekapselten Zustand zu prüfen oder, sofern sie dazu nicht geeignet sind, mit den nach dem Ermessen des Antragstellers für die Verwendung an Bord mindest erforderlichen Schutzvorkehrungen.
2.2 Ausführung
|
(1) |
Die Prüfung wird in einer Prüfkammer durchgeführt, deren Beschaffenheit gegebenenfalls in Verbindung mit einer Luftumwälzung sicherstellt, dass an allen Punkten innerhalb der Kammer annähernd die gleiche Temperatur und Luftfeuchte herrscht. Die Luftbewegung darf das Baumuster nicht merkbar kühlen, muss aber so stark sein, dass im unmittelbaren Umfeld des Baumusters die vorgeschriebenen Werte für die Lufttemperatur und Luftfeuchte eingehalten werden können. Kondenswasser ist ständig aus der Prüfkammer abzuleiten. Es darf kein Kondenswasser auf das Baumuster tropfen. Kondenswasser darf nur nach Wiederaufbereitung, insbesondere nach Entfernung von dem Baumuster entstammenden chemischen Beimengungen, zur Befeuchtung verwendet werden. |
|
(2) |
Das Baumuster darf keiner Wärmestrahlung durch Mittel der Wärmeerzeugung für die Kammer ausgesetzt werden. |
|
(3) |
Das Baumuster muss vor Beginn der Prüfung so lange außer Betrieb sein, bis es sich in allen Teilen der Raumtemperatur angeglichen hat. |
|
(4) |
Das Baumuster wird in der Prüfkammer bei Raumtemperatur +25 ± 10 °C entsprechend seiner normalen Verwendung an Bord aufgebaut. |
|
(5) |
Die Kammer wird geschlossen. Die Lufttemperatur wird auf – 25 ± 3 °C bei einer relativen Luftfeuchte von 45 bis 75 % eingestellt und bis zum Temperaturangleich des Baumusters gehalten. |
|
(6) |
Die relative Luftfeuchte wird bei unveränderter Lufttemperatur innerhalb längstens einer Stunde auf mindestens 95 % gesteigert. Dieser Anstieg darf schon während der letzten Stunde des Temperaturangleichs des Baumusters erfolgen. |
|
(7) |
Die Lufttemperatur in der Kammer wird innerhalb eines Zeitraums von 3 ± 0,5 Stunden stetig auf + 40 ± 2 °C erhöht. Während des Temperaturanstiegs wird die relative Luftfeuchte ständig bei mindestens 95 %, in den letzten 15 Minuten bei mindestens 90 % gehalten. Während des Temperaturanstiegs soll das Baumuster betauen. |
|
(8) |
Die Lufttemperatur wird bis zum Ablauf von 12 ± 0,5 Stunden vom Beginn der Phase 7 an auf + 40 ± 2 °C bei einer relativen Luftfeuchte von 93 ± 3 % gehalten. Während der ersten und der letzten 15 Minuten der Zeitspanne, in der die Temperatur + 40 ± 2 °C beträgt, darf die relative Luftfeuchte zwischen 90 und 100 % betragen. |
|
(9) |
Die Lufttemperatur wird innerhalb von drei bis sechs Stunden auf + 25 ± 3 °C gesenkt. Die relative Luftfeuchte muss dabei ständig über 80 % betragen. |
|
(10) |
Die Lufttemperatur wird bis zum Erreichen von 24 Stunden vom Beginn der Phase 7 an auf + 25 ± 3 °C gehalten. Die relative Luftfeuchte muss hierbei über 95 % liegen. |
|
(11) |
Die Phase 7 wird wiederholt. |
|
(12) |
Die Phase 8 wird wiederholt. |
|
(13) |
Frühestens zehn Stunden nach Beginn der Phase 12 werden etwa vorhandene Klimatisierungseinrichtungen des Baumusters eingeschaltet. Nach Ablauf der nach den Angaben des Herstellers notwendigen Zeit zur Klimatisierung des Baumusters wird dieses entsprechend der Anleitung des Herstellers eingeschaltet und mit dem Nennwert seiner Bordnetzspannung mit einer Toleranz von ± 3 % betrieben. |
|
(14) |
Nach Ablauf der nach den Angaben des Herstellers zum Erreichen der normalen Funktionsfähigkeit notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. Sofern dazu die Prüfkammer geöffnet werden muss, soll dies so kurzzeitig wie möglich geschehen. Sofern die zum Erreichen der normalen Funktionsfähigkeit notwendige Zeit 30 Minuten übersteigt, wird diese Phase um so viel verlängert, dass nach Erreichen des normalen Betriebszustandes hinreichende Zeit, mindestens aber 30 Minuten, zur Prüfung der Funktionen und zur Messung der Funktionsdaten zur Verfügung steht. |
|
(15) |
Innerhalb von einer bis drei Stunden wird bei weiter in Betrieb befindlichem Baumuster die Lufttemperatur auf Raumtemperatur — mit einer Toleranz von ± 3 °C — und die relative Luftfeuchte auf weniger als 75 % abgesenkt. |
|
(16) |
Die Kammer wird geöffnet und das Baumuster wird der normalen Lufttemperatur und Luftfeuchte des Raumes ausgesetzt. |
|
(17) |
Nach drei Stunden, frühestens aber, nachdem sich alle sichtbare Feuchtigkeit auf dem Baumuster verflüchtigt hat, werden abermals die Funktionen des Baumusters geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
|
(18) |
Das Baumuster wird einer Sichtprüfung unterzogen. Gehäuse werden geöffnet und das Innere des Baumusters wird auf die Auswirkungen des Feuchtklimatests und auf Reste von Kondenswasser geprüft. |
2.3 Gefordertes Ergebnis
|
2.3.1 |
Die Funktionen des Baumusters müssen in den Phasen 12 bis 18 ordnungsgemäß erfüllt werden. Es darf kein Schaden auftreten. |
|
2.3.2 |
Die in den Phasen 12 und 18 ermittelten Funktionsdaten müssen innerhalb der Toleranzgrenzen liegen, die in diesen Prüfungs- und Zulassungsbedingungen für das Baumuster festgelegt sind. |
|
2.3.3 |
Es dürfen keine korrosiven Veränderungen und keine Reste von Kondenswasser innerhalb des Baumusters auftreten, die bei längerdauernder Einwirkung hoher Luftfeuchtigkeit Funktionsstörungen erwarten lassen. |
3. Kälteprüfung
3.1 Bedeutung
Diese Prüfung erfasst die Wirkung von Kälte im Betrieb, bei Transport und Lagerung nach Artikel 3.01 Nummern 8 und 10. Ergänzende Informationen können bei Bedarf der IEC-Publikation 68 Teil 3-1 entnommen werden.
3.2 Ausführung
|
1. |
Die Prüfung wird in einer Prüfkammer durchgeführt, deren Beschaffenheit, gegebenenfalls in Verbindung mit einer Luftumwälzung, sicherstellt, dass an allen Punkten innerhalb der Kammer annähernd die gleiche Temperatur herrscht. Die Luftfeuchtigkeit muss so gering sein, dass das Baumuster in keiner Phase der Prüfung betaut. |
|
2. |
Das Baumuster wird in der Prüfkammer bei Raumtemperatur + 25 ± 10 °C entsprechend seiner normalen Verwendung an Bord aufgebaut. |
|
3. |
Die Kammertemperatur wird mit einer Geschwindigkeit von nicht mehr als 45 °C/h auf – 25 ± 3 °C abgesenkt. |
|
4. |
Die Kammertemperatur wird für die zum Erreichen des Temperaturgleichgewichts des Baumusters benötigte Zeit zuzüglich mindestens zwei Stunden auf – 25 ± 3 °C gehalten. |
|
5. |
Die Kammertemperatur wird mit einer Geschwindigkeit von nicht mehr als 45 °C/h auf 0 ± 2 °C erhöht. |
Für alle Baumuster nach Artikel 3.01 Nummer 10 Buchstabe a gilt:
|
6. |
Während der letzten Stunde der Zeit in Phase 4 im Falle der Klimaklasse X wird das Baumuster entsprechend der Anleitung des Herstellers eingeschaltet und mit der Nennspannung mit einer Toleranz von ± 3 % betrieben. In dem Baumuster vorhandene Wärmequellen müssen dabei in Betrieb genommen werden. Nach Ablauf der zum Erreichen der normalen Funktionsfähigkeit notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
|
7. |
Die Kammertemperatur wird mit einer Geschwindigkeit von nicht mehr als 45 °C/h auf Raumtemperatur erhöht. |
|
8. |
Nach Temperaturangleich des Baumusters wird die Kammer geöffnet. |
|
9. |
Es werden erneut die Funktionen des Baumusters geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
3.3 Gefordertes Ergebnis
Die Funktionen des Baumusters müssen in den Phasen 7, 8 und 9 ordnungsgemäß erfüllt werden. Es dürfen keine Schäden auftreten.
Die in den Phasen 7 und 9 ermittelten Funktionsdaten müssen innerhalb der Toleranzgrenzen liegen, die in diesen Prüfungs- und Zulassungsbedingungen für das Baumuster festgelegt sind.
4. Wärmeprüfung
4.1 Bedeutung und Anwendung
Diese Prüfung erfasst die Wirkung von Wärme im Betrieb bei Transport und Lagerung gemäß Artikel 3.01 Nummer 8 Buchstabe a und Nummer 10 Buchstabe a. Die folgende Spezifikation beruht auf der IEC-Publikation 68 Teil 2-2 in Verbindung mit Artikel 3.01 Nummer 10 Buchstabe a. Ergänzende Informationen können bei Bedarf der IEC-Publikation entnommen werden.
|
|
Regel- |
Grenz- |
|
Umweltprüfung |
||
|
Klimaklassen X und S |
+55 °C |
+70 °C |
|
zulässige Toleranz ± 2 °C |
||
Die Grenz-Umweltprüfung ist in der Regel zuerst durchzuführen. Werden dabei die für Regel-Umweltbedingungen geltenden Toleranzen der Funktionsdaten eingehalten, kann die Regel-Umweltprüfung entfallen.
4.2 Ausführung
|
1. |
Die Prüfung wird in einer Prüfkammer durchgeführt, deren Beschaffenheit, gegebenenfalls in Verbindung mit einer Luftumwälzung sicherstellt, dass an allen Punkten innerhalb der Kammer annähernd die gleiche Temperatur herrscht. Das Baumuster darf jedoch durch die Luftbewegung nicht merkbar gekühlt werden. Es darf keiner Wärmestrahlung durch Mittel der Wärmeerzeugung für die Kammer ausgesetzt werden. Die Luftfeuchtigkeit muss so gering sein, dass das Baumuster in keiner Phase der Prüfung betaut. |
|
2. |
Das Baumuster wird in der Prüfkammer bei einer Raumtemperatur von + 25 ± 10 °C entsprechend seiner normalen Verwendung an Bord aufgebaut. Das Baumuster wird entsprechend der Anleitung des Herstellers eingeschaltet und mit der Nennspannung mit einer Toleranz von ± 3 % betrieben. Nach Ablauf der zum Erreichen der normalen Funktionsfähigkeit notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
|
3. |
Die Lufttemperatur in der Kammer wird mit einer Geschwindigkeit von nicht mehr als 45 °C/h auf die Prüftemperatur nach Artikel 3.01 Nummer 10 Buchstabe a erhöht. |
|
4. |
Die Lufttemperatur wird für die zum Erreichen des Temperaturgleichgewichts des Baumusters benötigte Zeit zuzüglich zwei Stunden auf dem Wert der Prüftemperatur gehalten. Während der letzten beiden Stunden werden erneut die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
|
5. |
Die Lufttemperatur wird in nicht weniger als einer Stunde auf die Raumtemperatur gesenkt. Dann wird die Kammer geöffnet. Nach Temperaturangleich des Baumusters werden abermals die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
4.3 Gefordertes Ergebnis
Die Funktionen des Baumusters müssen in allen Prüfungsphasen ordnungsgemäß erfüllt werden. Es darf kein Schaden auftreten. Die in den Phasen 2, 4 und 5 ermittelten Funktionsdaten müssen im Falle einer Regel-Umweltprüfung innerhalb der Toleranzgrenzen liegen, die in diesen Prüfungs- und Zulassungsbedingungen festgelegt sind.
5. Vibrationsprüfung
5.1 Bedeutung und Anwendung
Diese Prüfung erfasst die funktionellen und strukturellen Wirkungen von Vibrationen nach Artikel 3.01 Nummer 10 Buchstabe e. Strukturelle Wirkungen betreffen das Verhalten mechanischer Bauteile, insbesondere Resonanzschwingungen und Werkstoffermüdung, ohne dass damit direkte Wirkungen auf die Funktion und Änderungen der Funktionsdaten verbunden sein müssen.
Funktionelle Wirkungen erstrecken sich direkt auf die Arbeitsweise und die Funktionsdaten der Baumuster. Sie können mit strukturellen Wirkungen verbunden sein.
Die folgende Spezifikation beruht auf der IEC-Publikation 68 Teil 2-6 in Verbindung mit Artikel 3.01 Nummer 10 Buchstabe e. Davon abweichende Werte sind mit * gekennzeichnet. Ergänzende Informationen können bei Bedarf der IEC-Publikation 68 Teil 2-6 entnommen werden.
Prüfbeanspruchungen:
Zu prüfen ist mit Sinusschwingungen in folgenden Frequenzbereichen mit den angegebenen Amplituden:
|
|
Regel- |
Grenz- |
|
Umweltprüfung |
||
|
Vibrationsklasse V: |
|
|
|
Frequenzbereich |
2 bis 10 Hz |
2 bis 13,2 Hz* |
|
Wegamplitude |
± 1,6 mm |
± 1,6 mm |
|
Frequenzbereich |
10 bis 100 Hz |
13,2 bis 100 Hz* |
|
Beschleunigungsamplitude |
± 7 m/s2 |
± 11 m/s2 |
Die Grenz-Umweltprüfung ist in der Regel zuerst durchzuführen. Werden dabei die für Regel-Umweltbedingungen geltenden Toleranzen der Funktionsdaten eingehalten, kann die Regel-Umweltprüfung entfallen. Baumuster, die für den Gebrauch mit Schwingungsdämpfern vorgesehen sind, werden mit diesen zusammen geprüft. Wenn in Ausnahmefällen die Prüfung mit den betriebsmäßig vorgesehenen Schwingungsdämpfern nicht möglich ist, sind die Geräte ohne Schwingungsdämpfer mit einer dem Übertragungsverhalten der Schwingungsdämpfer entsprechend veränderten Beanspruchung zu prüfen.
Eine Prüfung ohne Schwingungsdämpfer ist auch zur Bestimmung charakteristischer Frequenzen zulässig.
Die Vibrationsprüfung ist in drei aufeinander senkrecht stehenden Hauptrichtungen auszuführen. Bei Baumustern, die aufgrund ihre Beschaffenheit besondere Wirkungen bei Vibration schräg zu den Hauptrichtungen zeigen können, ist zusätzlich in den Richtungen besonderer Empfindlichkeit zu prüfen.
5.2 Ausführung
|
1. |
Prüfeinrichtung Die Prüfung wird mit Hilfe einer Schwingeinrichtung durchgeführt, Schwingtisch genannt, die es erlaubt, das Baumuster mit mechanischen Schwingungen anzuregen, die den folgende Bedingungen genügen:
|
(in Prozent),|
2. |
Anfangsuntersuchung, Aufbau und Inbetriebnahme Das Baumuster wird visuell auf einwandfreie Beschaffenheit untersucht, insbesondere, soweit erkennbar, auf einwandfrei konstruktionsgemäße Montage aller Bauteile und Baugruppen. Das Baumuster wird auf dem Schwingtisch mit der für den Einbau an Bord vorgesehenen Befestigungsart aufgebaut. Baumuster, deren Funktion und Verhalten unter Schwingungseinfluss von ihrer Lage zur Gravitationsrichtung abhängen, müssen in der normalen Betriebslage geprüft werden. Die zum Aufbau benutzen Halterungen und Vorrichtungen dürfen innerhalb des Frequenzbereichs der Prüfung die Schwingamplitude und Bewegungsform des Baumusters nicht wesentlich verändern. Das Baumuster wird entsprechend der Anleitung des Herstellers eingeschaltet und mit der Nennspannung mit einer Toleranz von ± 3 % betrieben. Nach Ablauf der zum Erreichen der normalen Funktionsfähigkeit notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. |
|
3. |
Einleitende Untersuchung des Schwingverhaltens Diese Prüfungsphase ist bei allen Baumustern durchzuführen. Bei Baumustern, die in unterschiedlichen Betriebsarten mit unterschiedlicher Auswirkung von Vibrationen arbeiten können, ist in mehreren oder allen Betriebsarten zu prüfen. Mit dem Schwingtisch wird ein Frequenzzyklus dergestalt ausgeführt, dass der als Prüfbeanspruchung unter Nummer 5.1 angegebene Frequenzbereich mit den jeweils zugehörigen Amplituden von der unteren zur oberen Frequenzgrenze und wieder zurück mit einer Geschwindigkeit von einer Oktave pro Minute durchlaufen wird. Dabei wird das Baumuster durch geeignete Messmittel und visuelle Beobachtung, erforderlichenfalls mit Hilfe eines Stroboskops, sorgfältig auf Funktionsstörungen, Veränderung seiner Funktionsdaten und mechanische Erscheinungen wie Resonanzschwingungen und Klappern beobachtet, die bei bestimmten Frequenzen hervortreten. Solche Frequenzen werden „charakteristische“ genannt. Wenn das Bestimmen charakteristischer Frequenzen und Schwingungseffekte erforderlich ist, kann die Frequenzänderung verlangsamt, gestoppt oder umgekehrt und die Schwingamplitude verkleinert werden. Bei allmählich sich aufbauenden Veränderungen von Funktionsdaten soll das Erreichen des Endwertes bei festgehaltener Schwingfrequenz abgewartet werden, jedoch längstens für fünf Minuten. Während des Frequenzdurchlaufs werden mindestens die Frequenz und die für die Verwendung an Bord wesentlichen Funktionsdaten aufgezeichnet und alle charakteristischen Frequenzen mit ihren Wirkungen für den späteren Vergleich in Phase 7 protokolliert. Wenn das mechanische Schwingverhalten des Baumusters während seines Betriebes nicht hinreichend ermittelt werden kann, ist zusätzlich eine Untersuchung des Schwingverhaltens mit ausgeschaltetem Baumuster durchzuführen. Wenn während des Frequenzdurchlaufs zulässige Toleranzen von Funktionsdaten wesentlich überschritten werden, die Funktion unzulässig gestört wird oder strukturelle Resonanzschwingungen auftreten, die während der weiteren Vibrationsprüfung eine Zerstörung erwarten lassen, kann die Prüfung abgebrochen werden. |
|
4. |
Prüfung der Schaltfunktion Diese Prüfungsphase ist bei allen Baumustern durchzuführen, bei denen die Schwingbeanspruchung Schaltfunktionen z. B. von Relais beeinflussen kann. Das Baumuster wird innerhalb des als Prüfbeanspruchung unter Nummer 5.1 angegebenen Frequenzbereichs Schwingungen mit stufenweise geänderter Frequenz entsprechend der E 12-Reihe (8) mit den jeweils zugehörigen Amplituden unterworfen. In jeder Frequenzstufe werden alle möglicherweise vibrationsempfindlichen Schaltfunktionen, gegebenenfalls einschließlich des Ein- und Ausschaltens, mindestens zwei Mal ausgeführt. Schaltfunktionen können auch bei Frequenzen zwischen den Werten den E 12-Reihe geprüft werden. |
|
5. |
Durchlaufdauerprüfung Die Prüfungsphase ist bei allen Baumustern durchzuführen. Bei Baumustern, die in mehreren Betriebsarten mit unterschiedlicher Auswirkung von Vibrationen arbeiten können, ist der erste Teil dieser Phase — mit in Betrieb befindlichem Baumuster — mehrfach, in mehreren oder allen Betriebsarten, durchzuführen. Das gemäß Phase 2 in Betrieb befindliche Baumuster wird fünf Frequenzzyklen unterworfen, bei denen jeweils der als Prüfbeanspruchung unter Nummer 5.1 angegebene Frequenzbereich mit den zugehörigen Amplituden von der unteren zur oberen Frequenzgrenze und zurück mit einer Geschwindigkeit von einer Oktave pro Minute einmal durchlaufen wird. Nach dem fünften Zyklus kann bei stillgesetztem Schwingtisch die Funktion geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten werden. |
|
6. |
Festfrequenzdauerprüfung Diese Prüfungsphase ist durchzuführen, wenn bei der Untersuchung des Schwingverhaltens in Phase 3 in dem durchlaufenen Frequenzbereich bei Frequenzen über 5 Hz mechanische Resonanzen festgestellt werden, die nach Angabe des Herstellers oder bevollmächtigten Vertreters für den Dauerbetrieb an Bord zugelassen werden sollen, bei denen aber die Standfestigkeit der betroffenen Bauteile nicht sicher als gegeben angesehen werden kann. Sie betrifft insbesondere Geräte mit Schwingungsdämpfern, deren Resonanzfrequenz innerhalb des als Prüfbeanspruchung unter Nummer 5.1 angegebenen Frequenzbereichs liegt und 5 Hz übersteigt. Das gemäß Phase 2 in Betrieb befindliche Baumuster wird bei jeder Resonanzfrequenz in derjenigen dem praktischen Gebrauch entsprechenden Schwingrichtung, bei der sich für die betroffenen Bauteile die höchste Beanspruchung ergibt, zwei Stunden lang Schwingungen mit der für die Grenz-Umweltprüfung und die jeweilige Frequenz unter Nummer 5.1 angegebenen Amplitude ausgesetzt. Erforderlichenfalls ist die anregende Frequenz so nachzuregeln, dass die Resonanzschwingungen ständig mit mindestens 70 % ihrer maximalen Amplitude angeregt bleiben oder die Frequenz ständig kontinuierlich zwischen einem Wert 2 % unterhalb und einem Wert 2 % oberhalb der zunächst festgestellten Resonanzfrequenz mit einer Geschwindigkeit von mindestens 0,1 Oktave/Minute und höchstens 1 Oktave/Minute verändert wird. Während der Schwingbeanspruchung werden die Funktionen des Baumusters so weit überwacht, dass Funktionsstörungen durch Lösen oder Verlagern mechanischer Bauteile und Unterbrechung oder Kurzschluss elektrischer Verbindungen erkannt werden. Baumuster, bei denen die Durchführung dieser Prüfungsphase im ausgeschalteten Zustand zweckdienlicher ist, können im ausgeschalteten Zustand geprüft werden, sofern dadurch nicht die mechanische Beanspruchung betroffener Bauteile entgegen der Praxis vermindert wird. |
|
7. |
Abschließende Untersuchung des Schwingverhaltens Diese Prüfungsphase ist nach Bedarf durchzuführen. Die Untersuchung des Schwingverhaltens nach Phase 3 wird mit den dort angewandten Frequenzen und Amplituden wiederholt. Die dabei gefundenen charakteristischen Frequenzen und Auswirkungen der Schwingbeanspruchung werden mit den Ergebnissen in Phase 3 verglichen, um alle während der Vibrationsprüfung eingetreten Veränderungen festzustellen. |
|
8. |
Schlussuntersuchung Nach dem Stillsetzen des Schwingtisches und Ablauf der zum Einstellen des Funktionszustandes ohne Schwingbeanspruchung notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen Funktionsdaten gemessen und festgehalten. Abschließend wird das Baumuster visuell auf einwandfreie Beschaffenheit untersucht. |
5.3 Gefordertes Ergebnis
Das Baumuster, seine Baugruppen und Bauteile sollten keine mechanischen Resonanzschwingungen innerhalb der als Prüfbeanspruchung unter Nummer 5.1 angegebenen Frequenzbereiche aufweisen. Sofern solche Resonanzschwingungen unvermeidbar sind, muss durch konstruktive Maßnahmen dafür gesorgt werden, dass keine Beschädigungen am Baumuster, seinen Baugruppen und Bauteilen auftreten.
Während und nach der Vibrationsprüfung dürfen keine erkennbaren Auswirkungen der Schwingbeanspruchung, insbesondere auch keine Abweichung der in Phase 7 beobachteten charakteristischen Frequenzen von den in Phase 3 ermittelten Werten, auftreten, die bei länger dauernder Schwingeinwirkung eine Beschädigung oder eine Beeinträchtigung der Funktion erwarten lassen.
Die in den Phasen 3 bis 8 ermittelten Funktionsdaten müssen im Falle einer Regel-Umweltprüfung innerhalb der Toleranzgrenzen liegen, die in diesen Prüfungs- und Zulassungsbedingungen festgelegt sind.
Bei der Prüfung der Schaltfunktionen in Phase 4 dürfen keine Störungen und Fehlschaltungen auftreten.
6. Kurzprüfung der Wetterbeständigkeit
6.1 Zweck und Anwendung
Die Kurzprüfung der Wetterbeständigkeit (Simulation der Freibewitterung durch gefilterte Xenonbogen-Strahlung und Beregnung) der Signalleuchten wird entsprechend der IEC-Publikation 68 Teil 2-3, 2-5 und 2-9 durchgeführt mit den folgenden Ergänzungen:
Die Kurzprüfung der Wetterbeständigkeit nach dieser Publikation dient dazu, in einem Prüfgerät durch definierte und reproduzierbare Bedingungen die natürliche Freibewitterung nachzuahmen, um die an Kunststofferzeugnissen hervorgerufenen Eigenschaftsänderungen beschleunigt herbeizuführen.
Die Kurzprüfung wird in einem Prüfgerät mit gefilterter Xenonbogen-Strahlung und periodischer künstlicher Beregnung durchgeführt. Nach der Bewitterung, gemessen durch das Produkt aus Bestrahlungsstärke und Bestrahlungsdauer, werden Eigenschaften der Baumuster mit denen nicht bewitterter Baumuster derselben Herkunft verglichen. In erster Linie sollen solche Eigenschaften herangezogen werden, die für den praktischen Gebrauch entscheidend sind, wie z. B. Farbe, Oberflächenbeschaffenheit, Schlagzähigkeit, Zugfestigkeit, Rissdehnung.
Für einen Vergleich der Ergebnisse mit denen der Freibewitterung wird vorausgesetzt, dass die Eigenschaftsänderungen bei der Freibewitterung vor allem durch die Globalstrahlung und die gleichzeitige Einwirkung von Sauerstoff, Wasser und Wärme auf das Material verursacht werden.
Bei der Kurzprüfung wird deshalb im Besonderen darauf Wert gelegt, dass die Strahlung im Prüfgerät der Globalstrahlung (siehe IEC-Publikation) weitgehend angepasst wird.
Die hierzu verwendete gefilterte Xenonbogen-Strahlung hat eine Strahlungsfunktion, die die der Globalstrahlung simuliert.
Nach den bisher vorliegenden Erfahrungen besteht bei der Einhaltung der angegebenen Prüfbedingungen eine Rangkorrelation der Wetterbeständigkeit in der Kurzprüfung zu den Ergebnissen der Freibewitterung. Die Kurzprüfung hat gegenüber der Freibewitterung wegen der Unabhängigkeit von Ort, Klima und Jahreszeit den Vorteil der Reproduzierbarkeit sowie wegen der Unabhängigkeit von Tag-Nacht-Wechsel und Jahreszeit den Vorteil der verringerten Prüfzeit.
6.2 Anzahl der Baumuster
Für die Prüfung der Wetterbeständigkeit wird, wenn nichts anderes vereinbart ist, eine ausreichende Anzahl von Baumustern verwendet. Eine genügende Anzahl nicht bewitterter Baumuster wird zum Vergleich benötigt.
6.3 Vorbehandlung der Baumuster
Die Baumuster werden im Anlieferungszustand geprüft, sofern nichts anderes vereinbart ist. Zum Vergleich dienende Baumuster werden im Dunkeln bei Raumtemperatur während der Versuchsdauer aufbewahrt.
6.4 Prüfgerät
Das Prüfgerät besteht im Wesentlichen aus einer durchlüfteten Prüfkammer, in deren Zentrum sich die Strahlungsquelle befindet. Um die Strahlungsquelle sind optische Filter angeordnet. In einem zum Erzielen der unter Nummer 6.4.1 vorgeschriebenen Bestrahlungsstärke erforderlichen Abstand zum Strahlungsquelle-Filter-System, rotieren die Halterungen für die Baumuster um die Längsachse des Systems.
Die Bestrahlungsstärke darf auf keinem Flächenelement der ganzen von Baumustern eingenommenen Flächen um mehr als ± 10 % vom arithmetischen Mittelwert der Bestrahlungsstärken der einzelnen Flächenelemente abweichen.
6.4.1 Strahlungsquelle
Als Strahlungsquelle dient eine Xenonbogen-Strahler. Der Strahlungsfluss ist so zu wählen, dass die Bestrahlungsstärke auf der Oberfläche des Baumusters 1 000 ± 200 W · m–2 im Wellenlängenbereich von 300 bis 830 nm liegt (Bestrahlungsmessgerät siehe Nummer 6.9).
Bei Verwendung von luftgekühlten Xenonbogen-Strahlern darf die ozonhaltige Abluft nicht in die Prüfkammer gelangen; sie muss getrennt abgeführt werden.
Erfahrungswerte zeigen, dass der Strahlungsfluss des Xenonbogen-Strahlers nach etwa 1 500 Betriebsstunden auf 80 % des Ausgangswertes absinkt; nach dieser Zeit hat sich auch der Anteil ultravioletter Strahlung gegenüber den übrigen Strahlungsanteilen merklich vermindert. Der Xenonbogen-Strahler muss deshalb nach dieser Zeit ausgewechselt werden (siehe auch Angaben der Hersteller von Xenonbogen-Strahlern).
6.4.2 Optische Filter
Zwischen der Strahlungsquelle und den Halterungen für die Baumuster müssen optische Filter angeordnet werden, so dass die Strahlungsfunktion der gefilterten Xenonbogen-Strahlung derjenigen der Globalstrahlung (siehe IEC-Publikation 68 Teile 2 bis 9) möglichst ähnlich wird.
Alle Filtergläser müssen regelmäßig gereinigt werden, um eine unerwünschte Minderung der Bestrahlungsstärke zu vermeiden. Die Filter sind auszuwechseln, wenn die Ähnlichkeit der gefilterten Xenonbogen-Strahlung mit der Globalstrahlung nicht mehr eingehalten wird.
Über geeignete optische Filter sind die Angaben der Prüfgerätehersteller zu beachten. Die Hersteller müssen bei Lieferung eines Prüfgerätes sicherstellen, dass die Anforderungen nach Nummer 6.4 erfüllt werden.
6.5 Beregnungs- und Luftbefeuchtungsvorrichtung
Es ist für eine Baumusterbefeuchtung zu sorgen, die in ihrer Wirkung mit der Beregnung und Betauung im Freien vergleichbar ist. Die Vorrichtung zur Beregung der Baumuster muss so gestaltet sein, dass während der Beregnung die gesamte zu prüfende Oberfläche der Baumuster mit Wasser benässt wird. Sie wird durch ein Programmschaltwerk so gesteuert, dass der Beregnungs-Trocken-Zyklus nach Nummer 6.10.3 eingehalten wird. Um die relative Luftfeuchte nach Nummer 6.10.3 einzuhalten, muss die Luft in der Prüfkammer auf geeignete Weise befeuchtet werden. Zur Beregnung und Luftbefeuchtung ist destilliertes oder voll entsalztes (elektrische Leitfähigkeit < 5 μS/cm) Wasser zu verwenden.
Die Vorratsbehälter, die Zuleitungen und die Sprühdüsen für destilliertes oder voll entsalztes Wasser müssen aus korrosionsbeständigem Werkstoff bestehen. Die relative Luftfeuchte in der Prüfkammer wird mit einem gegen Beregnung und direkte Bestrahlung geschützten Hygrometer gemessen und mit dessen Hilfe geregelt.
Bei Verwendung von voll entsalztem Wasser oder Rücklaufwasser besteht, wie aus der Lackprüfung bekannt, die Gefahr der Belagbildung bzw. des Abriebes auf den Baumusteroberflächen durch Schwebstoffe.
6.6 Vorrichtung zur Durchlüftung
Um die Schwarztafel-Temperatur nach Nummer 6.10.2 einzuhalten, zirkuliert saubere, gefilterte, befeuchtete und gegebenenfalls temperierte Luft durch die Prüfkammer über das Baumuster. Luftführung und Luftgeschwindigkeit müssen so gewählt werden, dass eine gleichmäßige Temperierung aller Flächenelemente der Baumusterhalterungen des Systems sichergestellt ist.
6.7 Halterungen für Baumuster
Es kann jede Halterung aus nicht rostendem Stahl verwendet werden, die es gestattet, die Baumuster unter den Bedingungen nach Nummer 6.10.1 zu befestigen.
6.8 Schwarztafel-Thermometer
Zum Messen der Schwarztafel-Temperatur während der Trockenperiode in der Ebene der Baumuster wird ein Schwarztafel-Thermometer verwendet. Dieses Thermometer besteht aus einer gegenüber seiner Halterung thermisch isoliert angebrachten Platte aus nicht rostendem Stahl mit den Massen der Baumusterhalterung und einer Dicke von 0,9 ± 0,1 mm. Beide Flächen dieser Platte sind mit einem glänzenden schwarzen Lack mit guter Wetterbeständigkeit versehen, der oberhalb einer Wellenlänge von 780 nm einen Reflexionsgrad von höchstens 5 % hat. Die Temperatur der Platte wird durch ein Bimetall-Thermometer gemessen, dessen Temperaturfühler in der Mitte der Platte mit gutem Wärmekontakt angebracht ist.
Es ist nicht empfehlenswert, das Schwarztafel-Thermometer während der ganzen Prüfzeit nach Nummer 6.10 im Prüfgerät zu belassen. Es genügt, das Thermometer z. B. alle 250 Stunden für eine Zeitspanne von 30 Minuten in das Prüfgerät einzusetzen und dann die Schwarztafel-Temperatur während der Trockenperiode abzulesen.
6.9 Bestrahlungsmessgerät
Die Bestrahlung (Einheit: W · s m–2) ist das Produkt aus Bestrahlungsstärke (Einheit: W · m–2) und der Dauer des Bestrahlungsvorganges (Einheit: s). Die Bestrahlung auf den Baumusteroberflächen im Prüfgerät wird mit einem geeigneten Bestrahlungsmessgerät gemessen, das auf die Strahlungsfunktion des verwendeten Strahler-Filter-Systems abgestimmt ist. Das Bestrahlungsmessgerät ist so auszulegen oder zu kalibrieren, dass die infrarote Strahlung oberhalb 830 nm nicht bewertet wird.
Die Eignung eines Bestrahlungsmessgerätes hängt wesentlich davon ab, ob sein Strahlungsempfänger eine gute Wetter- und Alterungsbeständigkeit besitzt, und ob seine spektrale Empfindlichkeit im Bereich der Strahlungsfunktion der Globalstrahlung ausreichend ist.
Ein Strahlungsmessgerät kann z. B. aus folgenden Teilen bestehen:
|
a) |
einem Silizium-Fotoelement als Strahlungsempfänger, |
|
b) |
einem dem Fotoelement vorgesetzten optischen Filter und |
|
c) |
einem Elektrizitätszähler (Coulometer), der das Produkt (Einheit: C = A · s) aus dem der Bestrahlungsstärke proportionalen Fotostrom des Fotoelementes (Einheit: A) und der Bestrahlungsdauer (Einheit: s) misst. |
Die Anzeige des Bestrahlungsmessgerätes ist zu kalibrieren. Diese Kalibrierung sollte nach einem Jahr Betriebszeit geprüft und gegebenenfalls korrigiert werden.
Die Bestrahlungsstärke auf der Oberfläche des Baumusters ist vom Abstand zur Strahlenquelle abhängig. Deshalb sollen die Oberflächen des Baumusters möglichst den gleichen Abstand zur Strahlungsquelle haben wie die Empfängerfläche des Bestrahlungsmessgerätes. Ist dies nicht möglich, so ist die auf dem Bestrahlungsmessgerät abgelesene Bestrahlung mit einem Korrekturfaktor zu multiplizieren.
6.10 Durchführung
|
6.10.1 |
Die Baumuster werden so in den Halterungen befestigt, dass sich Wasser nicht an den Rückseiten der Baumuster sammeln kann. Die Befestigung soll die Baumuster möglichst wenig mechanisch beanspruchen. Um eine gleichmäßige Bestrahlung und Beregnung der Baumuster zu erzielen, rotieren die Baumuster während der Prüfung mit 1 bis 5 Umläufen je Minute um das Strahlungsquelle-Filter-System und die Beregnungsvorrichtung. Im Normalfall wird nur eine Seite des Baumusters bewittert. Je nach den Festlegungen in den IEC-Publikationen oder nach Vereinbarung können auch Vorder- und Rückseite ein und desselben Baumusters bewittert werden. Dabei soll jede Seite gleich großen Bestrahlung und Beregnung ausgesetzt sein. Die Bewitterung von Vorder- und Rückseite ein und desselben Baumusters bei gleich großer Bestrahlung und Beregnung lässt sich durch periodisches Umdrehen des Baumusters erzielen. Bei Geräten mit Wendelauftrieb wird diese automatisch erreicht, wenn eine Halterung in Form eines offenen Rahmens verwendet wird. |
|
6.10.2 |
Die Schwarztafel-Temperatur am Ort der Baumuster während der Trockenperiode wird entsprechend den IEC-Publikationen für das betreffende Erzeugnis eingestellt und geregelt. Falls nichts anderes vereinbart, ist eine mittlere Schwarztafel-Temperatur von + 45 °C einzuhalten. Unter mittlerer Schwarztafel-Temperatur ist das arithmetische Mittel aus den am Ende der Trockenperioden erreichten Schwarztafel-Temperatur zu verstehen. Dabei darf in der Trockenperiode die örtliche Abweichung ± 5 °C, in Schiedsfällen ± 3 °C betragen. Um die geforderte Schwarztafel-Temperatur einzuhalten und um gegebenenfalls die Vorder- und Rückseite der Baumuster gleich stark zu bestrahlen (siehe Nummer 6.10.1) können die Baumuster nach jedem Umlauf automatisch um 180° gewendet werden (Wendelauf). In diesem Fall ist auch das Schwarztafel-Thermometer und das Bestrahlungsmessgerät in den Wendelauf einzubeziehen. |
|
6.10.3 |
Die in den Halterungen befestigten Baumuster und die Empfängerfläche des Bestrahlungsmessgerätes nach Nummer 6.9 werden bestrahlt und gleichzeitig nach folgendem sich ständig wiederholendem Zyklus beregnet:
Die relative Luftfeuchte muss in der Trockenperiode 60 bis 80 % betragen. |
6.11 Prüfdauer und Prüfverfahren
Die Prüfung erfolgt nach der IEC-Publikation 68 Teil 2-9 Prüfverfahren B. Die Prüfdauer beträgt 720 Stunden bei Anwendung des Beregnungszyklus nach Nummer 6.10.3.
Es ist empfehlenswert, die Prüfung der Wetterbeständigkeit an ein und demselben Baumuster (bei zerstörungsfreier Prüfung der zu untersuchenden Eigenschaftsänderung, wie z. B. der Wetterechtheit) oder mehreren Baumustern (bei zerstörender Prüfung), wie z. B. der Schlagzähigkeit) in zu vereinbarenden Abstufungen der Bestrahlung durchzuführen. Damit kann der Verlauf einer Eigenschaftsänderung eines Kunststofferzeugnisses während der Gesamtdauer der Bewitterung ermittelt werden.
6.12 Auswertung
Die Baumuster müssen nach der Beendigung der Bewitterung mindestens 24 Stunden im Dunkeln bei einer Lufttemperatur von + 23 °C, einer Taupunkttemperatur von + 12 °C, einer relativen Luftfeuchte von 50 %, einer Luftgeschwindigkeit = 1 m/s und einem Luftdruck von 860 hPa bis 1 060 hPa gelagert werden. (Die zulässige Abweichung der Lufttemperatur darf ± 2 °C, die zulässige Abweichung der relativen Luftfeuchte darf ± 6 % betragen).
Diese Baumuster sowie die zum Vergleich dienenden Baumuster nach den Nummern 6.2 und 6.3 werden hinsichtlich der festgelegten Eigenschaften entsprechend den Anforderungen nach Artikel 2.01 Nummern 1 und 2 sowie Artikel 3.01 Nummer 12 untersucht.
7. Prüfung auf Salzwasser- und Witterungsbeständigkeit
(Salznebelprüfung)
7.1 Bedeutung und Anwendung
Diese Prüfung erfasst die Wirkung von Salzwasser und von salzhaltiger Atmosphäre im Betrieb sowie bei Transport und Lagerung gemäß Artikel 3.01.
Sie kann sich auf das Baumuster oder auf Proben des verwendeten Materials beschränken.
Die folgenden Spezifikationen beruhen auf der IEC-Publikation 68 Teil 2 - 52. Ergänzende Informationen können bei Bedarf der Publikation entnommen werden.
7.2 Ausführung
|
1. |
Prüfeinrichtung Die Prüfung wird in einer Prüfkammer mit einer Zerstäubungseinrichtung und einer Salzlösung ausgeführt, die folgenden Bedingungen genügen muss:
|
|
2. |
Anfangsuntersuchung Das Baumuster wird visuell auf einwandfreie Beschaffenheit, insbesondere auch ordnungsgemäße Montage und ordnungsgemäßen Verschluss aller Öffnungen, untersucht. Mit Fett, Öl oder Schmutz verunreinigte Außenflächen werden gereinigt. Alle Bedienorgane und beweglichen Funktionsteile werden betätigt und auf Gängigkeit geprüft. Alle Verschlüsse, Deckel und Verstellteile, die zur Lösung oder Verstellung im Betrieb oder bei der Wartung bestimmt sind, werden auf Lösbarkeit und Verstellbarkeit untersucht und wieder ordnungsgemäß festgesetzt. Das Baumuster wird entsprechend der Anleitung des Herstellers eingeschaltet und mit der Nennspannung mit einer Toleranz von ± 3 % betrieben. Nach Ablauf der zum Erreichen der normalen Funktionsfähigkeit notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen und für die Beurteilung der Wirkung der Salznebelatmosphäre wichtigen Funktionsdaten gemessen und festgehalten. Dann wird das Baumuster für die Sprühbeanspruchung ausgeschaltet. |
|
3. |
Sprühphase Das Baumuster wird in die Salznebelkammer eingebracht und zwei Stunden lang bei einer Temperatur von + 15 °C bis + 35 °C dem versprühten Salznebel ausgesetzt. |
|
4. |
Feuchtelagerung Das Baumuster wird in die Klimakammer verbracht, wobei möglichst wenig Salzlösung von dem Baumuster abtropfen darf. Es wird in der Klimakammer sieben Tage lang bei einer Lufttemperatur von + 40 ± 2 °C und einer relativen Luftfeuchte von 93 ± 3 % gelagert. Es darf dabei keine anderen Baumuster und keine sonstigen Metallteile berühren. Mehrere Baumuster sind so anzuordnen, dass eine gegenseitige Beeinflussung ausgeschlossen ist. |
|
5. |
Wiederholung des Beanspruchungszyklus Der Beanspruchungszyklus, bestehend aus den Untersuchungsphasen 3 und 4, wird drei Mal ausgeführt. |
|
6. |
Nachbehandlung Nach Beendigung des vierten Beanspruchungszyklus wird das Baumuster aus der Klimakammer herausgenommen, unverzüglich fünf Minuten lang mit laufendem Leitungswasser abgewaschen und mit destilliertem oder entsalztem Wasser nachgespült. Anhaftende Tropfen werden im Luftstrom oder durch Abschütteln entfernt. Das Baumuster wird für mindestens drei Stunden, mindestens aber so lange, bis sich alle sichtbare Feuchtigkeit verflüchtigt hat, dem normalen Raumklima ausgesetzt, bevor es der Schlussuntersuchung unterzogen wird. Das Baumuster wird nach dem Spülen eine Stunde lang bei + 55 ± 2 °C getrocknet. |
|
7. |
Schlussuntersuchung Das Baumuster wird visuell auf seine äußere Beschaffenheit untersucht. Die Art und der Umfang der Veränderungen gegenüber dem Anfangszustand werden im Prüfbericht festgehalten, gegebenenfalls durch Fotografien belegt. Das Baumuster wird entsprechend der Anleitung des Herstellers eingeschaltet und mit der Nennspannung mit einer Toleranz von ± 3 % betrieben. Nach Ablauf der zum Erreichen der normalen Funktionsfähigkeit notwendigen Zeit werden die Funktionen geprüft und die für die Verwendung an Bord wesentlichen und für die Beurteilung der Wirkung der Salznebelatmosphäre wichtigen Funktionsdaten gemessen und festgehalten. Alle Bedienorgane und beweglichen Funktionsteile werden betätigt und auf Gängigkeit geprüft. Alle Verschlüsse, Deckel und Verstellteile, die zur Lösung oder Verstellung im Betrieb oder bei der Wartung bestimmt sind, werden auf Lösbarkeit und Verstellbarkeit untersucht. |
7.3 Gefordertes Ergebnis
Das Baumuster darf keine Änderung aufweisen, die
|
— |
den Gebrauch und die Funktion beeinträchtigen, |
|
— |
das Lösen von Verschlüssen und Deckeln und das Verstellen von Verstellteilen, soweit es im Betrieb oder zur Wartung erforderlich ist, erheblich behindern, |
|
— |
die Dichtigkeit von Gehäusen beeinträchtigen, |
|
— |
bei längerdauernder Wirkung Funktionsstörungen erwarten lassen. |
Die in den Phasen 3 und 7 ermittelten Funktionsdaten müssen innerhalb der Toleranzgrenzen liegen, die in diesen Prüfungs- und Zulassungsbedingungen festgelegt sind.
TEIL III
VORSCHRIFTEN ÜBER DIE MINDESTANFORDERUNGEN UND PRÜFBEDINGUNGEN FÜR NAVIGATIONSRADARANLAGEN IN DER BINNENSCHIFFFAHRT
Inhalt
|
Kapitel 1 |
Allgemeines |
|
Artikel 1.01 |
Anwendungsbereich |
|
Artikel 1.02 |
Aufgabe der Radaranlage |
|
Artikel 1.03 |
Baumusterprüfung |
|
Artikel 1.04 |
Antrag auf Baumusterprüfung |
|
Artikel 1.05 |
Baumusterzulassung |
|
Artikel 1.06 |
Kennzeichnung der Geräte, Zulassungsnummer |
|
Artikel 1.07 |
Erklärung des Herstellers |
|
Artikel 1.08 |
Änderung an zugelassenen Anlagen |
|
Kapitel 2 |
Allgemeine Mindestanforderungen an Radaranlagen |
|
Artikel 2.01 |
Konstruktion, Ausführung |
|
Artikel 2.02 |
Abgestrahlte Funkstörungen und elektromagnetischeVerträglichkeit |
|
Artikel 2.03 |
Bedienung |
|
Artikel 2.04 |
Bedienungsanleitungen |
|
Artikel 2.05 |
Einbau und Funktionsprüfung |
|
Kapitel 3 |
Operationelle Mindestanforderungen an Radaranlagen |
|
Artikel 3.01 |
Zugriff auf die Radaranlage |
|
Artikel 3.02 |
Bildauflösung |
|
Artikel 3.03 |
Entfernungsbereiche |
|
Artikel 3.04 |
Variabler Entfernungsmessring |
|
Artikel 3.05 |
Vorauslinie |
|
Artikel 3.06 |
Asymmetrische Bilddarstellung |
|
Artikel 3.07 |
Peilskala |
|
Artikel 3.08 |
Peilvorrichtungen |
|
Artikel 3.09 |
Einrichtungen zur Unterdrückung unerwünschter Echos von Seegang und Regen |
|
Artikel 3.10 |
Unterdrückung von Störungen durch andere Radaranlagen |
|
Artikel 3.11 |
Kompatibilität mit Radarantwortbaken |
|
Artikel 3.12 |
Verstärkungseinstellung |
|
Artikel 3.13 |
Frequenzabstimmung |
|
Artikel 3.14 |
Nautische Hilfslinien und Informationen auf dem Bildschirm |
|
Artikel 3.15 |
Systemempfindlichkeit |
|
Artikel 3.16 |
Zielspur |
|
Artikel 3.17 |
Tochtergeräte |
|
Kapitel 4 |
Technische Mindestanforderungen an Radaranlagen |
|
Artikel 4.01 |
Bedienung |
|
Artikel 4.02 |
Bilddarstellung |
|
Artikel 4.03 |
Eigenschaften des Radarbildes |
|
Artikel 4.04 |
Darstellungsfarbe |
|
Artikel 4.05 |
Bilderneuerungsrate und -speicherung |
|
Artikel 4.06 |
Linearität der Bilddarstellung |
|
Artikel 4.07 |
Genauigkeit der Entfernungs- und Azimutmessung |
|
Artikel 4.08 |
Antenneneigenschaften und Sendespektrum |
|
Kapitel 5 |
Prüfbedingungen und Prüfverfahren für Radaranlagen |
|
Artikel 5.01 |
Sicherheit, Belastungsfähigkeit und Störemission |
|
Artikel 5.02 |
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit |
|
Artikel 5.03 |
Prüfverfahren |
|
Artikel 5.04 |
Antennenmessungen |
|
Anlage 1 |
Azimutale Auflösung in den Bereichen bis einschließlich 1 200 m |
|
Anlage 2 |
Messfeld zur Ermittlung des Auflösungsvermögen von Radaranlagen |
Kapitel 1
Allgemeines
Artikel 1.01
Anwendungsbereich
Diese Vorschriften legen die technischen und operationellen Mindestanforderungen an Navigationsradaranlagen der Binnenschifffahrt fest sowie die Bedingungen, unter denen die Erfüllung der Mindestanforderungen überprüft wird. Inland-ECDIS-Geräte, die im Navigationsmodus betrieben werden können, sind Navigationsradaranlagen im Sinne dieser Vorschriften.
Artikel 1.02
Aufgabe der Radaranlage
Die Radaranlage muss ein für die Führung des Schiffes verwertbares Bild über seine Position in Bezug auf die Betonnung, die Uferkonturen und die für die Schifffahrt wesentlichen Bauwerke geben, sowie andere Schiffe und über die Wasseroberfläche hinausragende Hindernisse im Fahrwasser sicher und rechtzeitig erkennen lassen.
Artikel 1.03
Baumusterprüfung
Radaranlagen sind zum Einbau an Bord von Schiffen nur dann zugelassen, wenn anhand einer Baumusterprüfung nachgewiesen wurde, dass sie die in diesen Vorschriften festgelegten Mindestanforderungen erfüllen.
Artikel 1.04
Antrag auf Baumusterprüfung
|
1. |
Der Antrag auf Baumusterprüfung einer Radaranlage ist bei einer zuständigen Prüfbehörde eines Mitgliedstaates zu stellen. Die zuständigen Prüfbehörden sind dem Ausschuss bekannt zu geben. |
|
2. |
Mit dem Antrag sind folgende Unterlagen einzureichen:
|
|
3. |
Der Antragsteller ist verpflichtet, selbst zu prüfen oder prüfen zu lassen, dass die in diesen Vorschriften aufgestellten Mindestanforderungen erfüllt sind. Der Ergebnisbericht dieser Prüfung und die Messprotokolle des horizontalen und vertikalen Strahlungsdiagramms der Antenne sind dem Antrag beizufügen. Diese Unterlagen und die bei der Baumusterprüfung ermittelten Daten werden bei der Prüfbehörde aufbewahrt. |
|
4. |
Im Rahmen der Baumusterprüfung ist unter Antragsteller zu verstehen: Eine juristische oder natürliche Person, unter deren Namen, Handelsmarke oder sonstiger charakteristischer Bezeichnung die zur Baumusterprüfung angemeldete Anlage hergestellt oder gewerblich vertrieben wird. |
Artikel 1.05
Baumusterzulassung
|
1. |
Nach einer erfolgreichen Baumusterprüfung stellt die Prüfbehörde eine Bescheinigung aus. Bei Nichterfüllung der Mindestanforderungen werden dem Antragsteller die Ablehnungsgründe schriftlich mitgeteilt. Die Zulassung wird von der zuständigen Behörde erteilt. Die zuständige Behörde teilt die von ihr zugelassenen Geräte dem Ausschuss mit. |
|
2. |
Jede Prüfbehörde ist berechtigt, jederzeit eine Anlage aus der Serie zur Kontrollprüfung zu entnehmen. Ergeben sich bei dieser Prüfung Mängel, kann die Baumusterzulassung entzogen werden. Für die Entziehung ist die Behörde zuständig, die die Baumusterzulassung erteilt hat. |
|
3. |
Die Baumusterzulassung hat eine Gültigkeitsdauer von zehn Jahren und kann auf Antrag verlängert werden. |
Artikel 1.06
Kennzeichnung der Geräte, Zulassungsnummer
|
1. |
Die einzelnen Geräte der Anlage sind auf dauerhafte Art und Weise mit dem Namen des Herstellers, der Bezeichnung der Anlage, dem Typ des Gerätes und der Seriennummer zu versehen. |
|
2. |
Die von der zuständigen Behörde erteilte Zulassungsnummer ist dauerhaft am Sichtgerät der Anlage anzubringen, so dass sie auch nach dem Einbau deutlich sichtbar ist. Zusammensetzung der Zulassungsnummer: e-NN-NNN
|
|
3. |
Die Zulassungsnummer darf nur im Zusammenhang mit der zugehörigen Zulassung verwendet werden. Für die Anfertigung und das Anbringen der Zulassungsnummer hat der Antragsteller zu sorgen. |
|
4. |
Die zuständige Behörde teilt dem Ausschuss die erteilte Zulassungsnummer umgehend mit. |
Artikel 1.07
Erklärung des Herstellers
Zu jeder Anlage muss eine Erklärung des Herstellers mitgeliefert werden, in der zugesichert ist, dass die Anlage die bestehenden Mindestanforderungen erfüllt und ohne Einschränkungen dem bei der Prüfung vorgestellten Baumuster baugleich ist.
Artikel 1.08
Änderungen an zugelassenen Anlagen
|
1. |
Änderungen an zugelassenen Anlagen führen zum Erlöschen der Zulassung. Falls Änderungen beabsichtigt sind, sind diese der Prüfbehörde schriftlich mitzuteilen. |
|
2. |
Die Prüfbehörde entscheidet, ob die Zulassung weiterhin bestehen bleibt oder ob eine Nachprüfung bzw. eine erneute Baumusterprüfung notwendig ist. Im Falle einer neuen Zulassung wird eine neue Zulassungsnummer erteilt. |
Kapitel 2
Allgemeine Mindestanforderungen an Radaranlagen
Artikel 2.01
Konstruktion, Ausführung
|
1. |
Radaranlagen müssen für den Betrieb an Bord von Schiffen, die in der Binnenschifffahrt eingesetzt werden, geeignet sein. |
|
2. |
Konstruktion und Ausführung der Anlagen müssen in mechanischer und elektrischer Hinsicht dem Stand der Technik entsprechen. |
|
3. |
Soweit in Anhang II oder in diesen Vorschriften nicht besonders vorgeschrieben, gelten für die Anforderungen an die Stromversorgung, die Sicherheit, die gegenseitige Beeinflussung von Bordgeräten, der Kompassschutzabstand, die klimatische Belastbarkeit, die mechanische Belastbarkeit, die Umweltbelastbarkeit, die Lärmemission und die Gerätekennzeichnung die in der „IEC Publication 945 Marine Navigational Equipment General Requirements“ festgelegten Anforderungen und Messmethoden. Zusätzlich gelten die Anforderungen der ITU Radio Regulations. Alle Anforderungen dieser Vorschriften müssen bei Umgebungstemperaturen des Sichtgeräts von 0 °C bis 40 °C erfüllt werden. |
Artikel 2.02
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit
|
1. |
Die Feldstärke der abgestrahlten Funkstörungen darf, im Frequenzbereich von 30 MHz bis 2 000 MHz, 500 μV/m nicht überschreiten. In den Frequenzbereichen 156-165 MHz, 450-470 MHz und 1,53-1,544 GHz darf die Feldstärke den Wert von 15 μV/m nicht überschreiten. Diese Feldstärken gelten für eine Messdistanz von 3 Metern zum untersuchten Gerät. |
|
2. |
Die Anlagen müssen bei elektromagnetischen Feldstärken bis zu 15 V/m in unmittelbarer Umgebung vom untersuchten Gerät im Frequenzbereich von 30 MHz bis 2 000 MHz die Mindestanforderungen erfüllen. |
Artikel 2.03
Bedienung
|
1. |
Es sollen nicht mehr Bedienorgane vorhanden sein, als zur ordnungsgemäßen Bedienung erforderlich sind. Ihre Ausführung, Bezeichnung und Betätigung müssen eine einfache, eindeutige und schnelle Bedienung ermöglichen. Sie sind so anzuordnen, dass Bedienungsfehler nach Möglichkeit vermieden werden. Bedienorgane, die für den Normalbetrieb nicht notwendig sind, dürfen nicht unmittelbar zugänglich sein. |
|
2. |
Alle Bedienorgane und Anzeigen müssen mit Symbolen bezeichnet und/oder in englischer Sprache beschriftet sein. Symbole müssen den in der IMO-Empfehlung Nr. A.278 (VIII) „Symbols for controls on marine navigational radar equipment“ oder den in der IEC-Publikation Nr. 417 enthaltenen Bestimmungen entsprechen; Ziffern und Buchstaben müssen mindestens 4 mm hoch sein. Wenn aus technischen Gründen eine Schriftgröße von 4 mm für bestimmte Bezeichnungen nachweisbar nicht möglich und aus operationeller Sicht eine kleinere Schrift akzeptabel ist, ist eine Reduzierung auf 3 mm erlaubt. |
|
3. |
Die Anlage muss so ausgeführt sein, dass Bedienungsfehler nicht zum Ausfall der Anlage führen. |
|
4. |
Funktionen, die über die Mindestanforderungen hinausgehen sowie Anschlussmöglichkeiten für externe Geräte müssen so beschaffen sein, dass die Anlage unter allen Bedingungen die Mindestanforderungen erfüllt. |
Artikel 2.04
Bedienungsanleitungen
|
1. |
Zu jeder Anlage muss eine ausführliche Bedienungsanleitung geliefert werden. Diese muss in deutscher, englischer, französischer und niederländischer Sprache erhältlich sein und mindestens folgende Informationen enthalten:
|
|
2. |
Zu jeder Anlage ist eine Kurzbedienungsanleitung in dauerhafter Ausführung zu liefern. Diese muss in deutscher, englischer, französischer und niederländischer Sprache erhältlich sein. |
Artikel 2.05
Einbau und Funktionsprüfung
Für den Einbau, den Austausch und die Funktionsprüfung gilt Teil V.
Kapitel 3
Operationelle Mindestanforderungen an Radaranlagen
Artikel 3.01
Zugriff auf die Radaranlage
|
1. |
Die Radaranlage muss spätestens vier Minuten nach dem Einschalten betriebsbereit sein. Hiernach muss die Unterbrechung oder die Einschaltung der Aussendung verzögerungsfrei erfolgen. |
|
2. |
Die Bedienung der Radaranlage und die Beobachtung des Bildschirms müssen von einer Person gleichzeitig möglich sein. Wenn das Bedienteil als abgesetzte Einheit vorhanden ist, müssen sich daran alle Bedienorgane befinden, die bei der Radarfahrt unmittelbar gebraucht werden. Drahtlose Fernbedienungen sind nicht erlaubt. |
|
3. |
Es muss möglich sein, den Bildschirm auch bei hoher Umgebungshelligkeit auszuwerten. Gegebenenfalls erforderliche Sehhilfsvorrichtungen müssen geeignet sein und sich auf einfache Art und Weise an der Anlage anbringen und von der Anlage entfernen lassen. Sehhilfsvorrichtungen müssen auch von Brillenträgern benutzt werden können. |
Artikel 3.02
Bildauflösung
|
1. |
Azimutale Auflösung Die azimutale Auflösung ist bereichs- und entfernungsabhängig. Die geforderte entfernungsabhängige Mindestauflösung für die unteren Bereiche bis einschließlich 1 200 m ist in Anlage 1 dargestellt. Unter Mindestauflösung ist der azimutale Mindestabstand zwischen Standardreflektoren (s. Artikel 5.03 Nummer 2) zu verstehen, bei dem diese deutlich getrennt dargestellt werden. |
|
2. |
Mindestentfernung und radiale Auflösung In allen Entfernungen zwischen 15 und 1 200 m in den Bereichen bis einschließlich 1 200 m, müssen Standardreflektoren, die auf gleicher Peilung im Abstand von 15 m zueinander liegen, deutlich getrennt dargestellt werden. |
|
3. |
Bedienungsmöglichkeiten, die eine Verschlechterung der Auflösung verursachen können, dürfen in Entfernungsbereichen unter 2 000 m nicht schaltbar sein. |
Artikel 3.03
Entfernungsbereiche
|
1. |
Die Anlage muss mit den folgenden sequenziell schaltbaren Entfernungsbereichen und Ringabständen versehen sein:
|
|
2. |
Weitere sequenziell schaltbare Entfernungsbereiche sind zulässig. |
|
3. |
Der eingestellte Bereich, der Abstand der Entfernungsmessringe zueinander und die Entfernung des variablen Entfernungsmessringes sind in Metern oder Kilometern anzugeben. |
|
4. |
Die Breite der Entfernungsmessringe und des variablen Entfernungsmessringes darf bei normaler Helligkeitseinstellung nicht mehr als 2 mm betragen. |
|
5. |
Teilbereichsdarstellungen und Ausschnittsvergrößerungen sind nicht erlaubt. |
Artikel 3.04
Variabler Entfernungsmessring
|
1. |
Es muss ein variabler Entfernungsmessring vorhanden sein. |
|
2. |
Innerhalb von acht Sekunden muss der Messring auf jede mögliche Entfernung eingestellt werden können. |
|
3. |
Die mit dem variablen Messring eingestellte Entfernung darf sich auch nach dem Umschalten auf andere Entfernungsbereiche nicht ändern. |
|
4. |
Die Entfernungsanzeige muss drei- oder vierstellig numerisch erfolgen. Die Ablesegenauigkeit muss einschließlich des 2 000 m-Bereichs 10 m betragen. Der Radius des Messrings muss mit der numerischen Anzeige übereinstimmen. |
Artikel 3.05
Vorauslinie
|
1. |
Eine Vorauslinie muss von der Position im Radarbild, die der Antennenposition entspricht, bis zum äußersten Rand des Radarbildes reichen. |
|
2. |
Die Vorauslinie darf nicht breiter als 0,5 Grad sein, am äußeren Rand des Radarbildes gemessen. |
|
3. |
Die Radaranlage muss mit einer Justiermöglichkeit versehen sein, mit der jeder azimutale Einbauwinkelfehler der Antenne korrigiert werden kann. |
|
4. |
Nachdem der Einbauwinkelfehler korrigiert worden ist, darf nach dem Einschalten der Radaranlage die Abweichung der Vorauslinie von der Kiellinie nicht größer als 0,5 Grad sein. |
Artikel 3.06
Asymmetrische Bilddarstellung
|
1. |
Zu Gunsten einer erweiterten Voraussicht muss eine Dezentrierung des Radarbildes in allen Bereichen nach Artikel 3.03 Nummer 1 möglich sein. Eine Dezentrierung darf lediglich eine Erweiterung der Voraussicht bewirken und muss mindestens bis 0,25 und darf höchstens bis 0,33 des effektiven Bilddurchmessers einstellbar sein. |
|
2. |
In den Bereichen mit erweiterter Voraussicht müssen die Entfernungsmessringe weiter geführt werden und der variable Entfernungsmessring muss bis zum Maximum des dargestellten Bereiches eingestellt und abgelesen werden können. |
|
3. |
Eine fest eingebaute Erweiterung der Radarsicht in Vorausrichtung nach Nummer 1 ist zulässig, wenn für den zentrischen Teil des Radarbildes der effektive Durchmesser nach Artikel 4.03 Nummer 1 nicht unterschritten wird und die Peilskala so gestaltet ist, dass weiterhin eine Peilung nach Artikel 3.08 möglich ist. Die Möglichkeit der Dezentrierung nach Nummer 1 ist dann nicht erforderlich. |
Artikel 3.07
Peilskala
|
1. |
Die Anlage muss mit einer am äußeren Rand des Radarbildes angeordneten Peilskala ausgerüstet sein. |
|
2. |
Die Peilskala muss mindestens in 72 Teile zu je 5 Grad unterteilt sein. Die Teilstriche, die jeweils 10 Grad angeben, müssen deutlich länger sein als die Teilstriche, die 5 Grad angeben. Der Winkelwert 000 der Peilskala muss in der Mitte des oberen Randes des Radarbildes angeordnet sein. |
|
3. |
Die Peilskala muss dreistellig von 000 bis 360 Grad im Uhrzeigersinn beziffert sein. Die Bezifferung ist in arabischen Ziffern, alle 10 Grad oder alle 30 Grad, anzubringen. Die Zahl 000 darf durch eine deutliche Pfeilmarke ersetzt werden. |
Artikel 3.08
Peilvorrichtungen
|
1. |
Vorrichtungen zur Peilung von Zielen sind erlaubt. |
|
2. |
Falls Peilvorrichtungen vorhanden sind, muss ein Ziel innerhalb von etwa 5 Sekunden mit einem maximalen Fehler von ± 1 Grad gepeilt werden können. |
|
3. |
Wird eine elektronische Peillinie verwendet, muss sie
|
|
4. |
Wenn ein mechanisches Peillineal verwendet wird, muss dieses
|
Artikel 3.09
Einrichtungen zur Unterdrückung unerwünschter Echos von Seegang und Regen
|
1. |
Die Radaranlage muss manuell einstellbare Einrichtungen haben, mit denen störende Effekte von Seegangechos und Regenechos unterdrückt werden können. |
|
2. |
Die Seegangechounterdrückung (STC) muss im Endanschlag bis zu etwa 1 200 m wirksam sein. |
|
3. |
Die Radaranlage darf nicht mit automatisch wirkenden Einrichtungen zur Unterdrückung von Seegang- und Regenechos ausgerüstet sein. |
Artikel 3.10
Unterdrückung von Störungen durch andere Radaranlagen
|
1. |
Es muss eine schaltbare Einrichtung vorhanden sein, die eine Verminderung von Störungen durch andere Radaranlagen ermöglicht. |
|
2. |
Der Betrieb dieser Einrichtung darf nicht dazu führen, dass Nutzziele unterdrückt werden. |
Artikel 3.11
Kompatibilität mit Radarantwortbaken
Signale von Radarantwortbaken entsprechend der IMO-Resolution A.423 (XI) müssen bei abgeschalteter Regenechounterdrückung (FTC) einwandfrei dargestellt werden.
Artikel 3.12
Verstärkungseinstellung
Der Variationsbereich der Verstärkungseinstellung muss es erlauben, einerseits im Bereich der abgeklungenen Seegangsenttrübung das Rauschen gerade sichtbar zu machen und anderseits kräftige Radarechos mit einer äquivalenten Rückstrahlfläche in der Größenordnung von 10 000 m2, in beliebigen Entfernungen, nicht sichtbar zumachen.
Artikel 3.13
Frequenzabstimmung
Am Radarsichtgerät muss eine Abstimmanzeige vorhanden sein. Das Anzeigefeld muss mindestens 30 mm lang sein. Die Anzeige muss auf allen Entfernungsbereichen funktionieren, auch wenn keine Radarechos vorhanden sind. Die Anzeige muss ebenso funktionieren, wenn die Verstärkung oder die Nahechodämpfung betätigt wird.
Ein manuelles Bedienelement zur Korrektur der Abstimmung muss vorhanden sein.
Artikel 3.14
Nautische Hilfslinien und Informationen auf dem Bildschirm
|
1. |
Im Radarbild dürfen nur Kurslinie, Peillinien und Entfernungsmessringe eingeblendet werden. |
|
2. |
Außerhalb des Radarbildes dürfen neben Informationen über den Betriebszustand der Radaranlage nur nautische Informationen dargestellt werden wie
|
|
3. |
Alle Bildschirminformationen außerhalb des Radarbildes müssen quasistatisch dargestellt werden und ihre Erneuerungsrate muss den operationellen Anforderungen genügen. |
|
4. |
Die Anforderungen an die Darstellung und Genauigkeit von nautischen Informationen sind dieselben wie die für Hauptgeräte. |
Artikel 3.15
Systemempfindlichkeit
Die Systemempfindlichkeit muss so dimensioniert sein, dass ein Standardreflektor in einer Entfernung von 1 200 m bei jedem Antennenumlauf auf dem Radarbild einwandfrei wiedergegeben wird. Bei einem 1 m2-Reflektor in der gleichen Entfernung darf der Quotient aus der Zahl der Antennenumdrehungen mit Radarecho in einem bestimmten Zeitraum und der Zahl aller Antennenumdrehungen im selben Zeitraum auf der Basis von 100 Umdrehungen (Blip-Scan-Verhältnis) nicht schlechter als 0,8 sein.
Artikel 3.16
Zielspur
Die Zielpositionen eines vergangenen Umlaufs müssen als Zielspur dargestellt werden können.
Die Zielspur muss quasikontinuierlich und ihre Helligkeit geringer sein als die des dazugehörenden Ziels; die Zielspur muss die Farbe des Radarbildes haben. Die Länge der Zielspur darf den operationellen Anforderungen angepasst werden können, darf aber nicht länger als zwei Antennenumdrehungen dauern.
Das Radarbild darf durch die Zielspur nicht beeinträchtigt werden.
Artikel 3.17
Tochtergeräte
Tochtergeräte müssen alle Anforderungen erfüllen, die an Navigationsradaranlagen gestellt werden.
Kapitel 4
Technische Mindestanforderungen an Radaranlagen
Artikel 4.01
Bedienung
|
1. |
Alle Bedienorgane müssen so angebracht sein, dass während ihrer Betätigung keine korrespondierende Anzeige abgedeckt wird und die Radarnavigation ohne Einschränkung möglich bleibt. |
|
2. |
Bedienorgane, mit denen die Anlage ausgeschaltet werden oder deren Betätigung zu einer Fehlfunktion führen kann, müssen vor einer unbeabsichtigten Betätigung geschützt sein. |
|
3. |
Alle Bedienorgane und Anzeigen müssen mit einer blendungsfreien, für alle Lichtverhältnisse geeigneten Beleuchtung ausgerüstet sein, die mit einem unabhängigen Einsteller bis auf Null eingestellt werden kann. |
|
4. |
Die folgenden Funktionen müssen eigene Bedienorgane mit unmittelbarem Zugriff haben:
Wenn für die oben genannten Funktionen Drehknöpfe benutzt werden, ist deren konzentrische Anordnung aufeinander nicht erlaubt. |
|
5. |
Zumindest die Bedienorgane für Verstärkung, Seegangechounterdrückung und Regenechounterdrückung müssen mit einem Drehknopf verstellbar und in ihrer Wirkung angenähert drehwinkelproportional sein. |
|
6. |
Der Betätigungssinn von Bedienorganen muss so sein, dass Betätigungen nach rechts oder nach oben eine positive und Betätigungen nach links oder nach unten eine negative Auswirkung auf die Stellgröße haben. |
|
7. |
Wenn Drucktasten benützt werden, müssen diese so gestaltet sein, dass sie auch durch Ertasten gefunden und betätigt werden können. Außerdem müssen sie einen deutlich spürbaren Druckpunkt haben. |
|
8. |
Die jeweiligen Helligkeiten der folgenden Darstellungsgrößen müssen unabhängig voneinander von Null bis zum operationell erforderlichen Wert eingestellt werden können:
|
|
9. |
Unter der Voraussetzung, dass bei einigen Darstellungsgrößen die Helligkeitsunterschiede nur gering und die festen Entfernungsmessringe, die variablen Entfernungsmessringe und die Peillinie unabhängig voneinander abschaltbar sind, können die Darstellungsgrößen in folgender Weise auf vier Helligkeitseinsteller aufgeteilt werden:
|
|
10. |
Die Helligkeit der Vorauslinie muss einstellbar sein und darf nicht bis auf Null vermindert werden können. |
|
11. |
Zur Abschaltung der Vorauslinie muss eine Taste mit automatischer Rückstellung vorhanden sein. |
|
12. |
Die Enttrübungseinrichtungen müssen sich stufenlos ab Null einstellen lassen. |
Artikel 4.02
Bilddarstellung
|
1. |
Unter Radarbild versteht man die maßstabsgetreue Darstellung der Radarechos der Umgebung auf dem Bildschirm des Sichtgerätes aus einer Antennenumdrehung mit relativer Bewegung zum eigenen Schiff, wobei die Kiellinie des Schiffes und die Vorauslinie einander fest zugeordnet sind. |
|
2. |
Unter Sichtgerät versteht man den Anlagenteil, der den Bildschirm enthält. |
|
3. |
Unter Bildschirm versteht man die reflexionsarme Anzeige, auf der entweder nur das Radarbild oder das Radarbild und zusätzliche nautische Informationen dargestellt werden. |
|
4. |
Unter dem effektiven Durchmesser des Radarbildes versteht man den Durchmesser des größten darstellbaren vollständig kreisförmigen Radarbildes innerhalb der Peilskala. |
|
5. |
Unter Raster-Scan-Darstellung versteht man die quasistatische Darstellung des Radarbildes aus einer ganzen Antennenumdrehung in der Art eines Fernsehbildes. |
Artikel 4.03
Eigenschaften des Radarbildes
|
1. |
Der effektive Durchmesser des Radarbildes darf 270 mm nicht unterschreiten. |
|
2. |
Der Durchmesser des äußeren Entfernungsmessringes in den Entfernungsbereichen nach Artikel 3.03 muss mindestens 90 % des effektiven Radarbilddurchmessers betragen. In allen Entfernungsbereichen muss die Position im Radarbild, die der Antennenposition entspricht, sichtbar sein. |
Artikel 4.04
Darstellungsfarbe
Die Darstellungsfarbe soll nach physiologischen Erkenntnissen gewählt werden. Wenn auf dem Bildschirm mehrere Farben dargestellt werden können, ist das Radarbild monochrom darzustellen. Andersfarbige Anzeigen dürfen in keinem Bildschirmbereich zu Mischfarben durch Überlagerung führen.
Artikel 4.05
Bilderneuerungsrate und -speicherung
|
1. |
Das vom Sichtgerät dargestellte Radarbild muss spätestens nach 2,5 Sekunden durch das aktuelle Radarbild erneuert werden. |
|
2. |
Jedes Echo auf dem Bildschirm muss mindestens für die Dauer einer Antennenumdrehung gespeichert bleiben, jedoch nicht länger als zwei Antennenumdrehungen. Die Darstellung des Radarbildes kann auf zwei Arten erfolgen: entweder durch eine Dauerdarstellung oder durch eine periodische Bildwiederholung. Die periodische Bildwiederholung muss in einer Frequenz von mindestens 50 Hz erfolgen. |
|
3. |
Der Helligkeitsunterschied zwischen dem Schreiben eines Echos und seinem Nachleuchten innerhalb der Zeit einer Antennenumdrehung soll möglichst gering sein. |
Artikel 4.06
Linearität der Bilddarstellung
|
1. |
Der Linearitätsfehler des Radarbildes darf 5 % nicht überschreiten. |
|
2. |
In allen Bereichen bis 2 000 m muss eine befestigte gerade Uferlinie im Abstand von 30 m zur Radarantenne ohne wahrnehmbare Verzerrungen als gerade zusammenhängende Echostruktur dargestellt werden. |
Artikel 4.07
Genauigkeit der Entfernungs- und Azimutmessung
|
1. |
Die Ermittlung der Entfernung eines Zieles mit den variablen oder festen Entfernungsmessringen muss mit einer Genauigkeit von ± 10 m oder ± 1,5 % erfolgen, wobei jeweils der größere Wert gilt. |
|
2. |
Der Winkelwert, unter dem ein Objekt gepeilt wird, darf nicht mehr als 1 Grad vom wirklichen Wert abweichen. |
Artikel 4.08
Antenneneigenschaften und Sendespektrum
|
1. |
Das Antennengetriebe und die Antenne müssen einen einwandfreien Betrieb bei Windgeschwindigkeiten bis zu 100 km pro Stunde erlauben. |
|
2. |
An der Antenneneinheit muss ein Sicherheitsschalter angebracht sein, mit dem der Sender und der Drehantrieb abgeschaltet werden können. |
|
3. |
Das horizontale Strahlungsdiagramm der Antenne, in einer Richtung gemessen, muss folgenden Anforderungen genügen:
|
|
4. |
Das vertikale Strahlungsdiagramm der Antenne, in einer Richtung gemessen, muss folgenden Anforderungen genügen:
|
|
5. |
Die abgestrahlte Hochfrequenzenergie muss horizontal polarisiert sein. |
|
6. |
Die Betriebsfrequenz der Anlage muss über 9 GHz und in einem nach den geltenden ITU Radio Regulations für Navigationsradaranlagen zugelassenen Frequenzbereich liegen. |
|
7. |
Das Frequenzspektrum der von der Antenne abgestrahlten Hochfrequenzenergie muss den ITU Radio Regulations entsprechen. |
Kapitel 5
Prüfbedingungen und Prüfverfahren für Radaranlagen
Artikel 5.01
Sicherheit, Belastungsfähigkeit und Störemission
Die Prüfung der Stromversorgung, der Sicherheit, der gegenseitigen Beeinflussung von Bordgeräten, des Kompassschutzabstandes, der klimatischen Belastbarkeit, der mechanischen Belastbarkeit, der Umweltbelastbarkeit und der Lärmemission erfolgt entsprechend der „IEC Publication 945 Marine Navigational Equipment General Requirements“.
Artikel 5.02
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit
|
1. |
Die Messungen der abgestrahlten Funkstörungen werden entsprechend der „IEC Publication 945 Marine Navigational Equipment Interference“, im Frequenzbereich von 30 MHz bis 2 000 MHz durchgeführt. Die Anforderungen nach Artikel 2.02 Nummer 1 müssen erfüllt sein. |
|
2. |
Die Anforderungen nach Artikel 2.02 Nummer 2 an die elektromagnetische Verträglichkeit müssen erfüllt sein. |
Artikel 5.03
Prüfverfahren
|
1. |
Das Messfeld nach Anlage 2 für die Prüfung der Radaranlage wird auf einer mindestens 1,5 km langen und 0,3 km breiten, möglichst ruhigen Wasserfläche oder auf einem Gelände mit äquivalenten Rückstrahleigenschaften eingerichtet. |
|
2. |
Als Standardreflektor gilt ein Radarreflektor, der bei einer Wellenlänge von 3,2 cm eine äquivalente Rückstrahlfläche von 10 m2 aufweist. Die Berechnung der äquivalenten Rückstrahlfläche (Sigma) eines Radarreflektors mit dreieckförmigen Flächen für eine Frequenz von 9 GHz (3,2 cm) erfolgt nach der Formel:
Bei einem Standardreflektor mit dreieckförmigen Flächen betragen die Kantenlängen a = 0,222 m. Die für die Prüfung der Reichweiten und Auflösungsforderungen bei einer Wellenlänge von 3,2 cm festgelegten Abmessungen der Reflektoren werden auch dann benutzt, wenn die zu untersuchende Radaranlage eine andere Wellenlänge als 3,2 cm hat. |
|
3. |
Es wird je ein Standardreflektor in Entfernungen von 15 m, 30 m, 45 m, 60 m, 85 m, 300 m, 800 m, 1 170 m, 1 185 m und 1 200 m zum Antennenstandort aufgestellt. Neben dem Standardreflektor in 85 m Entfernung werden beidseitig rechtwinklig zur Peilrichtung im Abstand von 5 m Standard-Reflektoren aufgestellt. Neben dem Standardreflektor in 300 m Entfernung wird rechtwinklig zur Peilrichtung im Abstand von 18 m ein Reflektor mit einer äquivalenten Rückstrahlfläche von 300 m2 aufgestellt. Weitere Reflektoren mit einer Rückstrahlfläche von 1 m2 und 1 000 m2 werden mit einem azimutalen Winkel zueinander von mindestens 15 Grad in der gleichen Entfernung von 300 m zur Antenne aufgestellt. Neben dem Standardreflektor in 1 200 m Entfernung werden beidseitig rechtwinklig zur Peilrichtung im Abstand von 30 m Standardreflektoren und ein Reflektor mit einer Rückstrahlfläche von 1 m2 aufgestellt. |
|
4. |
Die Radaranlage ist auf beste Bildqualität einzuregeln. Die Verstärkung muss so eingestellt werden, dass in dem Gebiet außerhalb des Wirkungsbereiches der Nahechodämpfung gerade kein Rauschen mehr sichtbar ist. Der Einsteller für Seegangechounterdrückung (STC) ist auf „Minimum“ und der für Regenechounterdrückung (FTC) auf „Aus“ zu schalten. Alle Bedienorgane, die einen Einfluss auf die Bildqualität haben, dürfen während der Dauer der Prüfung auf einer bestimmten Antennenhöhe nicht mehr verstellt werden und sind in geeigneter Weise zu fixieren. |
|
5. |
Die Antenne ist in einer beliebigen Höhe zwischen 5 und 10 m über der Wasseroberfläche oder dem Gelände aufzustellen. Die Reflektoren müssen in einer solchen Höhe über der Wasseroberfläche oder dem Gelände aufgestellt werden, dass ihre effektive Rückstrahlung dem unter Nummer 2 angegebenen Wert entspricht. |
|
6. |
Alle Reflektoren, die innerhalb des gewählten Bereiches aufgebaut sind, müssen in allen Entfernungsbereichen bis einschließlich 1 200 m gleichzeitig und als klar getrennte Ziele auf dem Bildschirm dargestellt werden, unabhängig von der azimutalen Zuordnung des Messfeldes zur Vorauslinie. Signale von Radarantwortbaken nach Artikel 3.11 müssen einwandfrei dargestellt werden. Alle Anforderungen dieser Vorschriften müssen bei jeder beliebigen Antennenhöhe zwischen 5 und 10 m erfüllt werden, wobei eventuell erforderliche Einstellungen nur an den Bedienorganen der Radaranlage erlaubt sind. |
Artikel 5.04
Antennenmessungen
Die Messung der Antenneneigenschaften muss nach der Methode „IEC Publication 936 Shipborne Radar“ durchgeführt werden.
Anlage 1
Azimutale Auflösung in den Bereichen bis einschließlich 1 200 M
Anlage 2
Messfeld zur Ermittlung des Auflösungsvermögen von Radaranlagen
TEIL IV
VORSCHRIFTEN ÜBER DIE MINDESTANFORDERUNGEN UND PRÜFBEDINGUNGEN FÜR WENDEANZEIGERIN DER BINNENSCHIFFFAHRT
Inhalt
|
Kapitel 1 |
Allgemeines |
|
Artikel 1.01 |
Anwendungsbereich |
|
Artikel 1.02 |
Aufgabe des Wendeanzeigers |
|
Artikel 1.03 |
Baumusterprüfung |
|
Artikel 1.04 |
Antrag auf Baumusterprüfung |
|
Artikel 1.05 |
Baumusterzulassung |
|
Artikel 1.06 |
Kennzeichnung der Geräte, Zulassungsnummer |
|
Artikel 1.07 |
Erklärung des Herstellers |
|
Artikel 1.08 |
Änderungen an zugelassenen Anlagen |
|
Kapitel 2 |
Allgemeine Mindestanforderungen an Wendeanzeiger |
|
Artikel 2.01 |
Konstruktion, Ausführung |
|
Artikel 2.02 |
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit |
|
Artikel 2.03 |
Bedienung |
|
Artikel 2.04 |
Bedienungsanleitungen |
|
Artikel 2.05 |
Einbau und Funktionsprüfung |
|
Kapitel 3 |
Operationelle Mindestanforderungen an Wendeanzeiger |
|
Artikel 3.01 |
Zugriff auf den Wendeanzeiger |
|
Artikel 3.02 |
Anzeiger der Wendegeschwindigkeit |
|
Artikel 3.03 |
Messbereiche |
|
Artikel 3.04 |
Genauigkeit der angezeigten Wendegeschwindigkeit |
|
Artikel 3.05 |
Empfindlichkeit |
|
Artikel 3.06 |
Funktionsüberwachung |
|
Artikel 3.07 |
Unempfindlichkeit gegen andere typische Schiffsbewegungen |
|
Artikel 3.08 |
Unempfindlichkeit gegen magnetische Felder |
|
Artikel 3.09 |
Tochtergeräte |
|
Kapitel 4 |
Technische Mindestanforderungen an Wendeanzeiger |
|
Artikel 4.01 |
Bedienung |
|
Artikel 4.02 |
Dämpfungseinrichtungen |
|
Artikel 4.03 |
Anschluss von Zusatzgeräten |
|
Kapitel 5 |
Prüfbedingungen und Prüfverfahren für Wendeanzeiger |
|
Artikel 5.01 |
Sicherheit, Belastungsfähigkeit und Störemission |
|
Artikel 5.02 |
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit |
|
Artikel 5.03 |
Prüfverfahren |
|
Anlage |
Fehlergrenzen für Wendeanzeiger |
Kapitel 1
ALlgemeines
Artikel 1.01
Anwendungsbereich
Diese Vorschriften legen die technischen und operationellen Mindestanforderungen an Geräte zur Anzeige der Wendegeschwindigkeit (Wendeanzeiger) in der Binnenschifffahrt fest sowie die Bedingungen, unter denen die Erfüllung der Mindestanforderungen überprüft wird.
Artikel 1.02
Aufgabe des Wendeanzeigers
Der Wendeanzeiger hat die Aufgabe, zur Unterstützung der Radarnavigation die Wendegeschwindigkeit des Schiffes nach Backbord und Steuerbord zu messen und anzuzeigen.
Artikel 1.03
Baumusterprüfung
Wendeanzeiger sind zum Einbau an Bord von Schiffen nur dann zugelassen, wenn anhand einer Baumusterprüfung nachgewiesen wurde, dass sie die in diesen Vorschriften festgelegten Mindestanforderungen erfüllen.
Artikel 1.04
Antrag auf Baumusterprüfung
|
1. |
Der Antrag auf Baumusterprüfung eines Wendeanzeigers ist bei einer zuständigen Prüfbehörde eines Mitgliedstaates zu stellen. Die zuständigen Prüfbehörden sind dem Ausschuss bekannt zu geben. |
|
2. |
Mit dem Antrag sind folgende Unterlagen einzureichen:
|
|
3. |
Der Antragsteller ist verpflichtet, selbst zu prüfen oder prüfen zu lassen, dass die in diesen Vorschriften aufgestellten Mindestanforderungen erfüllt sind. Der Ergebnisbericht dieser Prüfung und die Messprotokolle sind dem Antrag beizufügen. Diese Unterlagen und die bei der Baumusterprüfung ermittelten Daten werden bei der Prüfbehörde aufbewahrt. |
|
4. |
Im Rahmen der Baumusterprüfung ist unter Antragsteller zu verstehen: Eine juristische oder natürliche Person, unter deren Namen, Handelsmarke oder sonstiger charakteristischer Bezeichnung die zur Baumusterprüfung angemeldete Anlage hergestellt oder gewerblich vertrieben wird. |
Artikel 1.05
Baumusterzulassung
|
1. |
Nach einer erfolgreichen Baumusterprüfung stellt die Prüfbehörde eine Bescheinigung aus, die die Zulassung bestätigt. Bei Nichterfüllung der Mindestanforderungen werden dem Antragsteller die Ablehnungsgründe schriftlich mitgeteilt. Die Zulassung wird von der zuständigen Behörde erteilt. Die zuständige Behörde teilt die von ihr zugelassenen Geräte dem Ausschuss mit. |
|
2. |
Jede Prüfbehörde ist berechtigt, jederzeit eine Anlage aus der Serie zur Kontrollprüfung zu entnehmen. Ergeben sich bei dieser Prüfung Mängel, kann die Baumusterzulassung entzogen werden. Für die Entziehung ist die Behörde zuständig, die die Baumusterzulassung erteilt hat. |
|
3. |
Die Baumusterzulassung hat eine Gültigkeitsdauer von zehn Jahren und kann auf Antrag verlängert werden. |
Artikel 1.06
Kennzeichnung der Geräte, Zulassungsnummer
|
1. |
Die einzelnen Geräte der Anlage sind auf dauerhafte Art und Weise mit dem Namen des Herstellers, der Bezeichnung der Anlage, dem Typ des Gerätes und der Seriennummer zu versehen. |
|
2. |
Die von der zuständigen Behörde erteilte Zulassungsnummer ist dauerhaft am Bedienteil der Anlage anzubringen, so dass sie auch nach dem Einbau deutlich sichtbar ist. Zusammensetzung der Zulassungsnummer: e-NN-NNN Die Zeichen haben folgende Bedeutung: e= Europäische Union NN= Kennzeichen des Landes der Zulassung:
NNN= dreistellige Nummer, die von der zuständigen Behörde festzulegen ist. |
|
3. |
Die Zulassungsnummer darf nur im Zusammenhang mit der zugehörigen Zulassung verwendet werden. Für die Anfertigung und das Anbringen der Zulassungsnummer hat der Antragsteller zu sorgen. |
|
4. |
Die zuständige Behörde teilt dem Ausschuss die erteilte Zulassungsnummer umgehend mit. |
Artikel 1.07
Erklärung des Herstellers
Zu jeder Anlage muss eine Erklärung des Herstellers mitgeliefert werden, in der zugesichert ist, dass die Anlage die bestehenden Mindestanforderungen erfüllt und ohne Einschränkungen dem bei der Prüfung vorgestellten Baumuster baugleich ist.
Artikel 1.08
Änderungen an zugelassenen Anlagen
|
1. |
Änderungen an zugelassenen Anlagen führen zum Erlöschen der Zulassung. Falls Änderungen beabsichtigt sind, sind diese der Prüfbehörde schriftlich mitzuteilen. |
|
2. |
Die Prüfbehörde entscheidet, ob die Zulassung weiterhin bestehen bleibt, oder ob eine Nachprüfung bzw. eine erneute Baumusterprüfung notwendig ist. Im Falle einer neuen Zulassung wird eine neue Zulassungsnummer erteilt. |
Kapitel 2
Allgemeine Mindestanforderungen an Wendeanzeiger
Artikel 2.01
Konstruktion, Ausführung
|
1. |
Wendeanzeiger müssen für den Betrieb an Bord von Schiffen, die in der Binnenschifffahrt eingesetzt werden, geeignet sein. |
|
2. |
Konstruktion und Ausführung der Anlagen müssen in mechanischer und elektrischer Hinsicht dem Stand der Technik entsprechen. |
|
3. |
Soweit in Anhang II oder in diesen Vorschriften nicht besonders vorgeschrieben, gelten für die Anforderungen an die Stromversorgung, die Sicherheit, die gegenseitige Beeinflussung von Bordgeräten, den Kompassschutzabstand, die klimatische Belastbarkeit, die mechanische Belastbarkeit, die Umweltbelastbarkeit, die Lärmemission und die Gerätekennzeichnung die in der „IEC Publication 945 Marine Navigational Equipment General Requirements“ festgelegten Anforderungen und Messmethoden. Alle Anforderungen dieser Vorschriften müssen bei Umgebungstemperaturen der Anlagen von 0 °C bis 40 °C erfüllt werden. |
Artikel 2.02
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit
|
1. |
Die Feldstärke der abgestrahlten Funkstörungen darf, im Frequenzbereich von 30 MHz bis 2 000 MHz, 500 μV/m nicht überschreiten. In den Frequenzbereichen 156-165 MHz, 450-470 MHz und 1,53-1,544 GHz darf die Feldstärke den Wert von 15 μV/m nicht überschreiten. Diese Feldstärken gelten für eine Messdistanz von 3 m zum untersuchten Gerät. |
|
2. |
Die Anlagen müssen bei elektromagnetischen Feldstärken bis zu 15 V/m in unmittelbarer Umgebung vom untersuchten Gerät im Frequenzbereich von 30 MHz bis 2 000 MHz die Mindestanforderungen erfüllen. |
Artikel 2.03
Bedienung
|
1. |
Es sollen nicht mehr Bedienorgane vorhanden sein, als zur ordnungsgemäßen Bedienung erforderlich sind. Ihre Ausführung, Bezeichnung und Betätigung müssen eine einfache, eindeutige und schnelle Bedienung ermöglichen. Sie sind so anzuordnen, dass Bedienungsfehler nach Möglichkeit vermieden werden. Bedienorgane, die für den Normalbetrieb nicht notwendig sind, dürfen nicht unmittelbar zugänglich sein. |
|
2. |
Alle Bedienorgane und Anzeigen müssen mit Symbolen bezeichnet und/oder in englischer Sprache beschriftet sein. Symbole müssen den in der IEC-Publikation Nr. 417 enthaltenen Bestimmungen entsprechen. Ziffern und Buchstaben müssen mindestens 4 mm hoch sein. Wenn aus technischen Gründen eine Schriftgröße von 4 mm für bestimmte Bezeichnungen nachweisbar nicht möglich und aus operationeller Sicht eine kleinere Schrift akzeptabel ist, ist eine Reduzierung auf 3 mm erlaubt. |
|
3. |
Die Anlage muss so ausgeführt sein, dass Bedienungsfehler nicht zum Ausfall der Anlage führen. |
|
4. |
Funktionen, die über die Mindestanforderungen hinausgehen, sowie Anschlussmöglichkeiten für externe Geräte müssen so beschaffen sein, dass die Anlage unter allen Bedingungen die Mindestanforderungen erfüllt. |
Artikel 2.04
Bedienungsanleitungen
Zu jeder Anlage muss eine ausführliche Bedienungsanleitung geliefert werden. Diese muss in deutscher, englischer, französischer und niederländischer Sprache erhältlich sein und mindestens folgende Informationen enthalten:
|
a) |
Inbetriebnahme und Bedienung; |
|
b) |
Wartung und Pflege; |
|
c) |
Allgemeine Sicherheitsvorschriften. |
Artikel 2.05
Einbau und Funktionsprüfung
|
1. |
Für den Einbau, den Austausch und die Funktionsprüfung gilt Teil V. |
|
2. |
Auf dem Sensorteil des Wendeanzeigers ist die Einbaurichtung bezogen auf die Kiellinie anzugeben. Einbauhinweise zur Erzielung einer möglichst geringen Empfindlichkeit gegen andere typische Schiffsbewegungen sind mitzuliefern. |
Kapitel 3
Operationelle Mindestanforderungen an Wendeanzeiger
Artikel 3.01
Zugriff auf den Wendeanzeiger
|
1. |
Der Wendeanzeiger muss spätestens vier Minuten nach dem Einschalten betriebsbereit sein und innerhalb der geforderten Genauigkeitsgrenzen arbeiten. |
|
2. |
Die Einschaltung ist optisch anzuzeigen. Die Beobachtung und die Bedienung des Wendeanzeigers müssen gleichzeitig möglich sein. |
|
3. |
Drahtlose Fernbedienungen sind nicht erlaubt. |
Artikel 3.02
Anzeige der Wendegeschwindigkeit
|
1. |
Die Anzeige der Wendegeschwindigkeit muss auf einer linear geteilten Skala mit dem Nullpunkt in der Mitte erfolgen. Die Wendegeschwindigkeit muss nach Richtung und Größe mit der erforderlichen Genauigkeit abgelesen werden können. Zeiger und Balkendarstellungen (Bar-Grafs) sind erlaubt. |
|
2. |
Die Anzeigeskala muss mindestens 20 cm lang sein und kann entweder kreisförmig oder gestreckt ausgeführt sein. Gestreckte Skalen dürfen nur horizontal angeordnet sein. |
|
3. |
Ausschließlich numerische Anzeigen sind nicht erlaubt. |
Artikel 3.03
Messbereiche
Wendeanzeiger können mit nur einem oder mit mehreren Messbereichen ausgestattet sein. Folgende Messbereiche werden empfohlen:
|
|
30 Grad Minute |
|
|
60 Grad Minute |
|
|
90 Grad Minute |
|
|
180 Grad Minute |
|
|
300 Grad Minute. |
Artikel 3.04
Genauigkeit der angezeigten Wendegeschwindigkeit
Der angezeigte Wert darf nicht mehr als 2 % des Bereichsendwertes bzw. nicht mehr als 10 % vom wahren Wert abweichen. Der jeweils größere Wert ist zulässig (s. Anlage).
Artikel 3.05
Empfindlichkeit
Die Ansprechschwelle darf eine Winkelgeschwindigkeitsänderung von 1 % des eingestellten Bereiches nicht überschreiten.
Artikel 3.06
Funktionsüberwachung
|
1. |
Wenn der Wendeanzeiger nicht innerhalb der geforderten Genauigkeitsgrenzen arbeitet, muss dies angezeigt werden. |
|
2. |
Wenn ein Kreisel benutzt wird, muss die kritische Änderung der Kreiseldrehzahl mit einer Anzeige signalisiert werden. Kritisch ist eine Änderung der Kreiseldrehzahl, die 10 % Rückgang der Genauigkeit bewirkt. |
Artikel 3.07
Unempfindlichkeit gegen andere typische Schiffsbewegungen
|
1. |
Rollbewegungen mit Neigungswinkeln bis zu 10 Grad bei Winkelgeschwindigkeiten bis zu 4 Grad/Sekunde dürfen keine über die Toleranzgrenzen hinausgehenden Messfehler verursachen. |
|
2. |
Stossförmige Belastungen, wie sie zum Beispiel beim Anlegen auftreten können, dürfen keine bleibenden, über die Toleranzgrenzen hinausgehenden, Anzeigefehler verursachen. |
Artikel 3.08
Unempfindlichkeit gegen magnetische Felder
Der Wendeanzeiger muss unempfindlich sein gegen Magnetfelder, die üblicherweise an Bord von Schiffen auftreten können.
Artikel 3.09
Tochtergeräte
Tochtergeräte müssen alle Anforderungen erfüllen, die an Wendeanzeiger gestellt werden.
Kapitel 4
Technische Mindestanforderungen an Wendeanzeiger
Artikel 4.01
Bedienung
|
1. |
Alle Bedienorgane müssen so angebracht sein, dass während ihrer Betätigung keine korrespondierende Anzeige abgedeckt wird und die Radarnavigation ohne Einschränkung möglich bleibt. |
|
2. |
Alle Bedienorgane und Anzeigen müssen mit einer blendungsfreien, für alle Lichtverhältnisse geeigneten Beleuchtung ausgerüstet sein, die mit einem unabhängigen Einsteller bis auf Null eingestellt werden kann. |
|
3. |
Der Betätigungssinn von Bedienorganen muss so sein, dass Betätigungen nach rechts oder nach oben eine positive und Betätigungen nach links oder nach unten eine negative Auswirkung auf die Stellgröße haben. |
|
4. |
Wenn Drucktasten benützt werden, müssen diese so gestaltet sein, dass sie auch durch Ertasten gefunden und betätigt werden können. Außerdem müssen sie einen deutlich spürbaren Druckpunkt haben. |
Artikel 4.02
Dämpfungseinrichtungen
|
1. |
Das Sensorsystem soll kritisch bedämpft sein. Die Dämpfungszeitkonstante (63 % des Endwertes) darf 0,4 Sekunden nicht überschreiten. |
|
2. |
Die Anzeige muss kritisch bedämpft sein. Es darf ein Bedienorgan zur zusätzlichen Vergrößerung der Anzeigebedämpfung vorhanden sein. Keinesfalls darf die Dämpfungszeitkonstante fünf Sekunden überschreiten. |
Artikel 4.03
Anschluss von Zusatzgeräten
|
1. |
Wenn der Wendeanzeiger eine Möglichkeit zum Anschluss von Tochteranzeigen oder ähnlichem besitzt, muss das Wendegeschwindigkeitssignal als elektrisches Signal zur Verfügung stehen. Das Signal muss galvanisch von Masse getrennt und als proportionale Analogspannung mit 20 mV/Grad ± 5 % und einem Innenwiderstand von maximal 100 Ohm verfügbar sein. Die Polarität muss positiv für Steuerborddrehung und negativ für Backborddrehung des Schiffes sein. Die Ansprechschwelle darf einen Wert von 0,3 Grad/min nicht überschreiten. Der Nullpunktfehler darf im Temperaturbereich von 0 °C bis 40 °C einen Wert von 1 Grad/min nicht überschreiten. Bei eingeschaltetem Wendeanzeiger und bewegungsloser Aufstellung des Sensors darf die Störspannung im Ausgangssignal, gemessen hinter einem Tiefpassfilter erster Ordnung mit 10 Hz Bandbreite, 10 mV nicht überschreiten. Das Wendegeschwindigkeitssignal muss mit einer nicht über die Grenzen nach Artikel 4.02 Nummer 1 hinausgehenden Bedämpfung verfügbar sein. |
|
2. |
Zum Schalten eines externen Alarms muss ein Schaltkontakt vorhanden sein. Dieser Schaltkontakt muss galvanisch vom Wendeanzeiger getrennt sein. Der externe Alarm muss durch Schließen des Schaltkontaktes jeweils aktiviert werden, wenn
|
Kapitel 5
Prüfbedingungen und Prüfverfahren für Wendeanzeiger
Artikel 5.01
Sicherheit, Belastungsfähigkeit und Störemission
Die Prüfung der Stromversorgung, der Sicherheit, der gegenseitigen Beeinflussung von Bordgeräten, des Kompassschutzabstandes, der klimatischen Belastbarkeit, der mechanischen Belastbarkeit, der Umweltbelastbarkeit und der Lärmemission erfolgt entsprechend der „IEC Publication 945 Marine Navigational Equipment General Requirements“.
Artikel 5.02
Abgestrahlte Funkstörungen und elektromagnetische Verträglichkeit
|
1. |
Die Messungen der abgestrahlten Funkstörungen werden entsprechend der „IEC Publication 945 Marine Navigational Equipment Interference“, im Frequenzbereich von 30 MHz bis 2 000 MHz durchgeführt. Die Anforderungen nach Artikel 2.02 Nummer 1 müssen erfüllt sein. |
|
2. |
Die Anforderungen nach Artikel 2.02 Nummer 2 an die elektromagnetische Verträglichkeit müssen erfüllt sein. |
Artikel 5.03
Prüfverfahren
|
1. |
Der Wendeanzeiger wird unter Nennbedingungen und unter Extrembedingungen betrieben und geprüft. Dabei werden die Betriebsspannung und die Umgebungstemperatur bis zu den vorgeschriebenen Grenzen verändert. Außerdem werden Funksender zur Erzeugung der Grenzfeldstärken in der Umgebung des Wendeanzeigers betrieben. |
|
2. |
Unter den Bedingungen nach Nummer 1 muss der Anzeigefehler innerhalb der in der Anlage dargestellten Toleranzgrenzen liegen. Alle anderen Anforderungen müssen erfüllt sein. |
Anlage
Fehlergrenzen für Wendeanzeiger
TEIL V
VORSCHRIFTEN FÜR DEN EINBAU UND DIE FUNKTIONSPRÜFUNG VON NAVIGATIONSRADARANLAGEN UND WENDEANZEIGERN IN DER BINNENSCHIFFFAHRT
Inhalt
|
Artikel 1 |
Ziel dieser Vorschriften |
|
Artikel 2 |
Zulassung der Geräte |
|
Artikel 3 |
Anerkannte Fachfirmen |
|
Artikel 4 |
Anforderungen an die Bordstromversorgung |
|
Artikel 5 |
Einbau der Radarantenne |
|
Artikel 6 |
Einbau des Radarsichtgerätes und des Bedienteils |
|
Artikel 7 |
Einbau des Wendeanzeigers |
|
Artikel 8 |
Einbau des Positionssensors |
|
Artikel 9 |
Einbau- und Funktionsprüfung |
|
Artikel 10 |
Bescheinigung über Einbau und Funktion |
|
Anlage |
Muster der Bescheinigung über Einbau und Funktion von Radaranlage und Wendeanzeiger |
Artikel 1
Ziel dieser Vorschriften
Mit diesen Vorschriften soll sichergestellt werden, dass im Interesse der Sicherheit und Leichtigkeit der Radarfahrt auf den Binnenwasserstraßen der Gemeinschaft die Navigationsradar- und Wendeanzeigeranlagen nach optimalen technischen und ergonomischen Gesichtspunkten eingebaut werden und anschließend eine Funktionsprüfung erfolgt. Inland-ECDIS-Geräte, die im Navigationsmodus betrieben werden können, sind Navigationsradaranlagen im Sinne dieser Vorschriften.
Artikel 2
Zulassung der Geräte
Für die Radarfahrt auf den Binnenwasserstraßen der Gemeinschaft dürfen nur Geräte eingebaut werden, die eine Zulassung nach den geltenden Vorschriften dieser Richtlinie oder der Zentralkommission für die Rheinschifffahrt besitzen und die eine Zulassungsnummer tragen.
Artikel 3
Anerkannte Fachfirmen
|
1. |
Der Einbau oder Austausch sowie die Reparatur oder Wartung von Radaranlagen und Wendeanzeigern darf nur von Fachfirmen, die von der zuständigen Behörde auf der Grundlage von Artikel 1 anerkannt sind, erfolgen. |
|
2. |
Die Anerkennung kann von der zuständigen Behörde befristet ausgesprochen werden. Sie kann von der zuständigen Behörde widerrufen werden, wenn die Voraussetzungen nach Artikel 1 nicht mehr vorliegen. |
|
3. |
Die zuständige Behörde teilt die von ihr anerkannten Fachfirmen dem Ausschuss umgehend mit. |
Artikel 4
Anforderungen an die Bordstromversorgung
Die Stromzuführungen für Radaranlagen und Wendeanzeiger müssen jeweils eine eigene Absicherung haben und möglichst ausfallsicher sein.
Artikel 5
Einbau der Radarantenne
|
1. |
Die Radarantenne soll so nahe wie möglich über der Mittellängsachse des Schiffes eingebaut werden. Im Strahlungsbereich der Antenne soll sich kein Hindernis befinden, das Fehlechos oder unerwünschte Abschattungen verursachen kann; gegebenenfalls muss die Antenne auf dem Vorschiff installiert werden. Die Aufstellung und die Befestigung der Radarantenne in der Betriebsposition müssen so stabil sein, dass die Radaranlage mit der geforderten Genauigkeit arbeiten kann. |
|
2. |
Nachdem der Einbauwinkelfehler korrigiert worden ist, darf nach dem Einstellen des Radarbildes die Abweichung zwischen Vorauslinie und Schiffslängsachse nicht größer als 1 Grad sein. |
Artikel 6
Einbau des Radarsichtgerätes und des Bedienteils
|
1. |
Radarsichtgerät und Bedienteil müssen im Steuerhaus so eingebaut werden, dass die Auswertung des Radarbildes und die Bedienung der Radaranlage mühelos möglich sind. Die azimutale Anordnung des Radarbildes muss mit der natürlichen Lage der Umgebung übereinstimmen. Halterungen und verstellbare Konsolen sind so zu konstruieren, dass sie in jeder Lage ohne Eigenschwingung arretiert werden können. |
|
2. |
Während der Radarfahrt darf künstliches Licht keine Reflexionen in Richtung des Radarbeobachters hervorrufen. |
|
3. |
Wenn die Bedienteile nicht im Sichtgerät eingebaut sind, müssen sie sich in einem Gehäuse befinden, das nicht mehr als 1 m vom Bildschirm entfernt angeordnet sein darf. Drahtlose Fernbedienungen sind nicht erlaubt. |
|
4. |
Falls Tochtergeräte eingebaut werden, unterliegen sie den Vorschriften, die für Navigationsradaranlagen gelten. |
Artikel 7
Einbau des Wendeanzeigers
|
1. |
Das Sensorteil ist möglichst mittschiffs, horizontal und auf die Längsachse des Schiffes ausgerichtet einzubauen. Der Einbauort soll möglichst schwingungsfrei sein und geringen Temperaturschwankungen unterliegen. Das Anzeigegerät ist möglichst über dem Radarsichtgerät einzubauen. |
|
2. |
Falls Tochtergeräte eingebaut werden, unterliegen sie den Vorschriften, die für Wendeanzeiger gelten. |
Artikel 8
Einbau des Positionssensors
Der Positionssensor (z.B. DGPS-Antenne) muss so eingebaut werden, dass er die bestmögliche Genauigkeit erzielt und durch Aufbauten und Sendeanlagen an Bord möglichst wenig beeinträchtigt wird.
Artikel 9
Einbau- und Funktionsprüfung
Vor der ersten Inbetriebnahme nach dem Einbau, bei Erneuerungen respektive Verlängerungen des Schiffsattests (ausgenommen nach Anhang II Artikel 2.09 Nummer 2) sowie nach jedem Umbau am Schiff, der die Betriebsverhältnisse dieser Anlagen beeinträchtigen könnte, muss von der zuständigen Behörde oder von einer nach Artikel 3 anerkannten Fachfirma eine Einbau- und Funktionsprüfung durchgeführt werden. Dabei müssen die folgenden Bedingungen erfüllt sein:
|
a) |
die Stromversorgung ist mit einer eigenen Absicherung versehen; |
|
b) |
die Betriebsspannung liegt innerhalb der Toleranz (Teil III Artikel 2.01); |
|
c) |
die Kabel und deren Verlegung entsprechen den Vorschriften des Anhangs II und gegebenenfalls der ADNR; |
|
d) |
die Antennendrehzahl beträgt mindestens 24 pro Minute; |
|
e) |
im Strahlungsbereich der Antenne ist an Bord kein Hindernis vorhanden, das die Navigation beeinträchtigt; |
|
f) |
der Sicherheitsschalter für die Antenne ist betriebsbereit; |
|
g) |
Sichtgeräte, Wendeanzeiger und Bedienteile sind ergonomisch günstig angeordnet; |
|
h) |
die Vorauslinie der Radaranlage weicht höchstens 1 Grad von der Schiffslängsachse ab; |
|
i) |
die Entfernungs- und Azimutdarstellungsgenauigkeit erfüllen die Anforderungen (Messung anhand von bekannten Zielen); |
|
k) |
die Linearität im Nahbereich (Pushing und Pulling) ist in Ordnung; |
|
l) |
die darstellbare Mindestentfernung beträgt ≤ 15 m; |
|
m) |
der Bildmittelpunkt ist sichtbar und nicht größer im Durchmesser als 1 mm; |
|
n) |
Fehlechos durch Reflexionen und unerwünschte Abschattungen im Vorausbereich sind nicht vorhanden oder beeinträchtigen die sichere Fahrt nicht; |
|
o) |
Seegangecho- und Regenechounterdrückung (STC- und FTC-Preset) und ihre Einstellmöglichkeiten sind in Ordnung; |
|
p) |
die Einstellbarkeit der Verstärkung ist in Ordnung; |
|
q) |
Bildschärfe und Auflösung sind in Ordnung; |
|
r) |
die Wenderichtung des Schiffes entspricht der Anzeige auf dem Wendeanzeiger und die Nullstellung bei Geradeausfahrt ist in Ordnung; |
|
s) |
eine Empfindlichkeit der Radaranlage gegen Aussendungen der Bordfunkanlage oder Störungen von anderen Verursachern an Bord liegt nicht vor; |
|
t) |
eine Beeinträchtigung anderer Bordgeräte durch die Radaranlage und/oder den Wendeanzeiger ist nicht gegeben. |
Zusätzlich für Inland-ECDIS-Geräte:
|
u) |
der statistische Positionsfehler der Karte darf 2 m nicht überschreiten |
|
v) |
der statistische Winkelfehler der Karte darf 1° nicht überschreiten. |
Artikel 10
Bescheinigung über Einbau und Funktion
Nach erfolgreicher Prüfung gemäß Artikel 8 stellt die zuständige Behörde oder die anerkannte Fachfirma eine Bescheinigung nach dem Muster der Anlage aus. Diese Bescheinigung ist ständig an Bord mitzuführen.
Bei Nichterfüllung der Prüfbedingungen wird eine Mängelliste ausgestellt. Eine eventuell noch vorhandene Bescheinigung wird eingezogen bzw. durch die anerkannte Fachfirma der zuständigen Behörde übersandt.
Anlage
TEIL VI
MUSTER DER ZUSAMMENSTELLUNG DER PRÜFINSTITUTE, DER ZUGELASSENEN GERÄTE SOWIE DER ZUGELASSENEN EINBAUFIRMEN
nach Teil IV und Teil V
A. ZUSTÄNDIGE PRÜFBEHÖRDEN
nach Teil 1 Artikel 1.04 Nummer 1
B. ZUGELASSENE RADARGERÄTE
nach Teil IV Artikel 1.06 Nummer 4
C. ZUGELASSENE WENDEGESCHWINDIGKEITSANZEIGER
nach Teil IV Artikel 1.06 Nummer 4
D. ANERKANNTE FACHFIRMEN FÜR DEN EINBAU ODER AUSTAUSCH VON RADARANLAGEN UND WENDEANZEIGERN
nach Teil V Artikel 3
Anmerkung: Die Buchstabenbezeichnungen in Spalte 4 beziehen sich auf die Bezeichnungen in Spalte 1 der Auflistungen unter den Buchstaben B (Radargeräte) und C (Wendegeschwindigkeitsanzeiger).
(1) Nennspannung und Nennfrequenz sind die vom Hersteller angegebenen Sollwerte. Es können auch Spannungs- und/oder Frequenzbereiche genannt werden.
(2) Toleranz für den Lichtschwerpunktabstand der 24 V/40 W-Lampe: ± 1,5 mm.
(3) L: Breiter Lappen des Sockels P 28 S steht links bei stehender Lampe gegen die Ausstrahlungsrichtung gesehen.
(4) Vor dem Messen für Anfangswerte müssen die Glühlampen in Gebrauchslage 60 Minuten lang an der Nennspannung gealtert werden.
(5) Im Ausstrahlungsbereich ± 10° bezogen auf eine horizontale Linie durch den Leuchtkörpermittelpunkt dürfen beim Drehen der Lampe um 360° um ihre Achse diese Werte nicht über bzw. unterschritten werden.
(6) Vor dem Messen der Anfangswerte müssen die Glühlampen in Gebrauchslage 60 Minuten lang an der Nennspannung gealtert werden.
(7) Im Ausstrahlungsbereich ± 30° bezogen auf eine horizontale Linie durch den Leuchtkörpermittelpunkt dürfen beim Drehen der Lampe um 360° um ihre Achse diese Werte nicht über- bzw. unterschritten werden.
(8) 1 Grundwerte der IEC-Reihe E 12: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.
P6_TA(2006)0299
Zivilluftfahrt: Harmonisierung der technischen Vorschriften und der Verwaltungsverfahren ***II
Legislative Entschließung des Europäischen Parlaments zu dem Gemeinsamen Standpunkt des Rates im Hinblick auf den Erlass der Verordnung des Europäischen Parlaments und des Rates zur Änderung der Verordnung (EWG) Nr. 3922/91 des Rates zur Harmonisierung der technischen Vorschriften und der Verwaltungsverfahren in der Zivilluftfahrt (13376/1/2005 — C6-0090/2006 — 2000/0069(COD))
(Verfahren der Mitentscheidung: zweite Lesung)
Das Europäische Parlament,
|
— |
in Kenntnis des Gemeinsamen Standpunkts des Rates (13376/1/2005 — C6-0090/2006), |
|
— |
unter Hinweis auf seine Standpunkte aus erster Lesung (1) zu dem Vorschlag der Kommission an das Europäische Parlament und den Rat (KOM(2000)0121) (2) und zu dem geänderten Vorschlag (KOM(2002)0030) (3), |
|
— |
in Kenntnis des geänderten Vorschlags der Kommission (KOM(2004)0073) (4), |
|
— |
gestützt auf Artikel 251 Absatz 2 des EG-Vertrags, |
|
— |
gestützt auf Artikel 62 seiner Geschäftsordnung, |
|
— |
in Kenntnis der Empfehlung des Ausschusses für Verkehr und Fremdverkehr für die zweite Lesung (A6-0212/2006); |
|
1. |
billigt den Gemeinsamen Standpunkt in der geänderten Fassung; |
|
2. |
beauftragt seinen Präsidenten, den Standpunkt des Parlaments dem Rat und der Kommission zu übermitteln. |
(1) ABl. C 262 vom 18.9.2001, S. 224 und ABl. C 272 vom 13.11.2003, S. 103.
(2) ABl. C 311 E vom 31.10.2000, S. 13.
(3) ABl. C 227 E vom 24.9.2002, S. 1.
(4) Noch nicht im Amtsblatt veröffentlicht.
P6_TC2-COD(2000)0069
Standpunkt des Europäischen Parlaments festgelegt in zweiter Lesung am 5. Juli 2006 im Hinblick auf den Erlass der Verordnung (EG) Nr. …/2006 des Europäischen Parlaments und des Rates zur Änderung der Verordnung (EWG) Nr. 3922/91 des Rates zur Harmonisierung der technischen Vorschriften und der Verwaltungsverfahren in der Zivilluftfahrt
(Text von Bedeutung für den EWR)
DAS EUROPÄISCHE PARLAMENT UND DER RAT DER EUROPÄISCHEN UNION —
gestützt auf den Vertrag zur Gründung der Europäischen Gemeinschaft, insbesondere auf Artikel 80 Absatz 2,
auf Vorschlag der Kommission,
nach Stellungnahme des Europäischen Wirtschafts- und Sozialausschusses (1),
nach Anhörung des Ausschusses der Regionen,
gemäß dem Verfahren des Artikels 251 des Vertrags (2),
in Erwägung nachstehender Gründe:
|
(1) |
In Anhang II der Verordnung (EWG) Nr. 3922/91 (3) waren gemeinsame Sicherheitsstandards insbesondere für Entwicklung, Herstellung, Betrieb und Instandhaltung von Luftfahrzeugen sowie für Personen und Stellen, die diese Tätigkeiten ausführen, vorgesehen. Diese harmonisierten Sicherheitsstandards galten für alle von Luftfahrtunternehmen der Gemeinschaft betriebenen Luftfahrzeuge, unabhängig davon, ob die Luftfahrzeuge in einem Mitgliedstaat oder in einem Drittland eingetragen waren. |
|
(2) |
Gemäß Artikel 4 Absatz 1 der genannten Verordnung sind für Bereiche, die in deren Anhang II nicht aufgeführt waren, nach Artikel 80 Absatz 2 des Vertrags gemeinsame technische Vorschriften und Verwaltungsverfahren zu erlassen. |
|
(3) |
Gemäß Artikel 9 der Verordnung (EWG) Nr. 2407/92 des Rates vom 23. Juli 1992 über die Erteilung von Betriebsgenehmigungen an Luftfahrtunternehmen (4) setzen die Erteilung und die jederzeitige Gültigkeit einer Betriebsgenehmigung den Besitz eines gültigen Luftverkehrsbetreiberzeugnisses voraus, in dem die unter die Betriebsgenehmigung fallenden Tätigkeiten festgelegt sind und das den in einer künftigen Verordnung festzulegenden Kriterien entspricht. Diese Kriterien sind nun festzulegen. |
|
(4) |
Die Joint Aviation Authorities (JAA) haben eine Reihe harmonisierter Vorschriften für den gewerblichen Luftverkehr mit Flächenflugzeugen verabschiedet, die so genannten Joint Aviation Requirements for Commercial Air Transportation (Aeroplanes) (JAR-OPS 1) in der geänderten Fassung. In diesen Vorschriften (Änderung 8 vom 1. Januar 2005) ist ein Mindestniveau an Sicherheitsanforderungen festgelegt; sie bilden daher eine gute Grundlage für gemeinschaftliche Rechtsvorschriften für den Betrieb von Flugzeugen. Im Hinblick auf die Konformität mit den gemeinschaftlichen Rechtsvorschriften und der Gemeinschaftspolitik mussten Änderungen an den JAR-OPS 1 vorgenommen werden, wobei ihre vielfältigen wirtschaftlichen und sozialen Auswirkungen zu berücksichtigen waren. Dieser neue Text kann nicht durch einen einfachen Verweis auf die JAR-OPS 1 in der Verordnung (EWG) Nr. 3922/91 in das Gemeinschaftsrecht aufgenommen werden. Daher sollte ein neuer Anhang in die Verordnung eingefügt werden, in dem die gemeinsamen Vorschriften enthalten sind. |
|
(5) |
Den Luftfahrtunternehmern sollte ausreichende Flexibilität eingeräumt werden, damit sie auf unvorhergesehene dringende betriebliche Umstände oder zeitlich begrenzte betriebliche Erfordernisse reagieren bzw. nachweisen können, dass sie in der Lage sind, ein gleichwertiges Maß an Sicherheit auch ohne Anwendung der gemeinsamen Vorschriften des Anhangs (nachstehend „Anhang III“ genannt) zu erreichen. Daher sollten die Mitgliedstaaten ermächtigt sein, Ausnahmen von den gemeinsamen technischen Vorschriften und Verwaltungsverfahren zu gewähren oder Abweichungen davon einzuführen. Da durch diese Ausnahmen und Abweichungen in bestimmten Fällen die gemeinsamen Sicherheitsstandards unterlaufen werden könnten oder Verzerrungen am Markt entstehen könnten, sollte ihr Umfang streng begrenzt sein und ihre Gewährung einer angemessenen Kontrolle durch die Gemeinschaft unterliegen. Daher sollte die Kommission ermächtigt sein, Schutzmaßnahmen zu treffen. |
|
(6) |
In genau festgelegten Fällen sollten die Mitgliedstaaten die Möglichkeit haben, nationale Vorschriften über Flug- und Dienstzeitbegrenzungen sowie Ruhezeiten zu erlassen oder bereits bestehende entsprechende Vorschriften beizubehalten, sofern einvernehmlich festgelegte Verfahren eingehalten werden, wobei diese Vorschriften nur solange Anwendung finden, bis Gemeinschaftsvorschriften erlassen werden, die auf dem wissenschaftlichen Kenntnisstand und bewährten Praktiken beruhen. |
|
(7) |
Ziel dieser Verordnung ist es, harmonisierte Sicherheitsstandards auf höchstem Niveau vorzusehen, einschließlich im Bereich von Flug- und Dienstzeitbegrenzungen sowie Ruhezeiten. In einigen Mitgliedstaaten bestehen Tarifverträge und/oder Rechtsvorschriften, in denen bessere Bedingungen bezüglich Flug- und Dienstzeitbegrenzungen und bezüglich Arbeitsbedingungen für Flugbegleiter festgeschrieben sind. Nichts in dieser Verordnung sollte als eine Einschränkung der Möglichkeit des Abschlusses oder der Beibehaltung solcher Tarifverträge ausgelegt werden. Die Mitgliedstaaten können ihre Rechtsvorschriften, die günstigere Bestimmungen enthalten, als in dieser Verordnung festgelegt, beibehalten. |
|
(8) |
Die Bestimmungen der Verordnung (EWG) Nr. 3922/91 über das Ausschussverfahren sollten dahin gehend angepasst werden, dass dem Beschluss 1999/468/EG des Rates vom 28. Juni 1999 zur Festlegung der Modalitäten für die Ausübung der der Kommission übertragenen Durchführungsbefugnisse (5) Rechnung getragen wird. |
|
(9) |
Die Bestimmungen der Verordnung (EWG) Nr. 3922/91 bezüglich des Anwendungsbereichs sollten geändert werden, um der Verordnung (EG) Nr. 1592/2002 des Europäischen Parlaments und des Rates vom 15. Juli 2002 zur Festlegung gemeinsamer Vorschriften für die Zivilluftfahrt und zur Errichtung einer Europäischen Agentur für Flugsicherheit (6) sowie deren Durchführungsbestimmungen gemäß Verordnung (EG) Nr. 1702/2003 der Kommission vom 24. September 2003 zur Festlegung der Durchführungsbestimmungen für die Erteilung von Lufttüchtigkeits- und Umweltzeugnissen für Luftfahrzeuge und zugehörige Erzeugnisse, Teile und Ausrüstungen sowie für die Zulassung von Entwicklungs- und Herstellungsbetrieben (7) und der Verordnung (EG) Nr. 2042/2003 der Kommission vom 20. November 2003 über die Aufrechterhaltung der Lufttüchtigkeit von Luftfahrzeugen und luftfahrttechnischen Erzeugnissen, Teilen und Ausrüstungen und die Erteilung von Genehmigungen für Organisationen und Personen, die diese Tätigkeiten ausführen (8), Rechnung zu tragen. |
|
(10) |
Die vorliegende Verordnung, insbesondere die Vorschriften über Flug- und Dienstzeitbegrenzungen sowie Ruhezeiten des Anhangs III Abschnitt Q, trägt den Grenzwerten und Mindeststandards Rechnung, die bereits in der Richtlinie 2000/79/EG (9) festgelegt wurden. Die in dieser Richtlinie festgelegten Grenzwerte sollten für das fliegende Personal der Zivilluftfahrt stets eingehalten werden. Die in Anhang III Abschnitt Q enthaltenen Bestimmungen und weitere gemäß dieser Verordnung gebilligte Bestimmungen sollten keinesfalls weiter gefasst sein und dem fliegenden Personal damit geringeren Schutz bieten. |
|
(11) |
Die Mitgliedstaaten sollten die Möglichkeit haben, weiterhin nationale Vorschriften über Flug- und Dienstzeitbegrenzungen sowie Ruhezeiten für Besatzungsmitglieder anzuwenden, sofern die in diesen nationalen Vorschriften festgelegten Grenzwerte unter den Höchstgrenzen und über den Mindestgrenzen liegen, die in Anhang III Abschnitt Q festgelegt sind. |
|
(12) |
Die Mitgliedstaaten sollten die Möglichkeit haben, weiterhin nationale Vorschriften über Flug- und Dienstzeitbegrenzungen sowie Ruhezeiten für Besatzungsmitglieder in derzeit nicht von Anhang III Abschnitt Q erfassten Bereichen anzuwenden; Beispiele hierfür sind der maximale tägliche Flugdienstzeitraum für den Flugbetrieb mit nur einem Piloten und bei medizinischen Notfalleinsätzen sowie Bestimmungen über die Reduzierung von Flugdienstzeiten oder die Verlängerung von Ruhezeiten beim Überfliegen mehrerer Zeitzonen. |
|
(13) |
Innerhalb von zwei Jahren nach Inkrafttreten dieser Verordnung sollte eine wissenschaftliche und medizinische Bewertung der Bestimmungen über Flug- und Dienstzeitbegrenzungen sowie Ruhezeiten und , wo angebracht, der Bestimmungen über die Kabinenbesatzung vorgenommen werden. |
|
(14) |
Die Anwendung der Bestimmungen über Inspektionen, die in dem Abkommen von Chicago über die internationale Zivilluftfahrt von 1944 und in der Richtlinie 2004/36/EG des Europäischen Parlaments und des Rates vom 21. April 2004 über die Sicherheit von Luftfahrzeugen aus Drittstaaten, die Flughäfen in der Gemeinschaft anfliegen (10), festgelegt sind, sollte von dieser Verordnung unberührt bleiben. |
|
(15) |
Am 2. Dezember 1987 haben in London das Königreich Spanien und das Vereinigte Königreich in einer gemeinsamen Erklärung der Minister für auswärtige Angelegenheiten eine engere Zusammenarbeit bei der Benutzung des Flugplatzes Gibraltar vereinbart; diese Vereinbarung ist noch nicht wirksam. |
|
(16) |
Die Verordnung (EWG) Nr. 3922/91 sollte daher entsprechend geändert werden — |
HABEN FOLGENDE VERORDNUNG ERLASSEN:
Artikel 1
Die Verordnung (EWG) Nr. 3922/91 wird wie folgt geändert:
|
1. |
Die folgende Erwägung wird nach Erwägung 9 eingefügt: „Die Anwendung der Bestimmungen über Flug- und Dienstzeitbegrenzungen kann zu einer beachtlichen Störung der Flugpläne von Unternehmen führen, deren Betriebsmodelle ausschließlich auf Nachtdienste aufbauen. Die Kommission sollte ausgehend von den durch die beteiligten Parteien beizubringenden Nachweisen eine Bewertung durchführen und eine Anpassung der Bestimmungen über Flug- und Dienstzeitbegrenzungen vorschlagen, um diesen besonderen Betriebsmodellen Rechnung zu tragen.“ |
|
2. |
Die folgenden Erwägungen werden nach Erwägung 10 eingefügt: „Bis … (11) sollte die Europäische Agentur für Flugsicherheit eine wissenschaftliche und medizinische Bewertung der Bestimmungen von Anhang III Abschnitt Q und, wo angebracht, Abschnitt O abschließen. Auf der Grundlage der Ergebnisse dieser Bewertung und in Übereinstimmung mit dem in Artikel 12 Absatz 2 genannten Verfahren sollte die Kommission, wenn notwendig, unverzüglich Vorschläge zur Änderung der entsprechenden technischen Bestimmungen ausarbeiten und übermitteln. Bei der Prüfung einiger Bestimmungen gemäß Artikel 8a sollte der Kurs in Richtung einer weiteren Harmonisierung der bisher angenommenen Weiterbildungsanforderungen für Flugbegleiter beibehalten werden, um die Freizügigkeit der Flugbegleiter innerhalb der Gemeinschaft zu erleichtern. In diesem Zusammenhang sollte die Möglichkeit einer weiteren Harmonisierung der Qualifikationen von Flugbegleitern erneut geprüft werden. |
|
3. |
Der letzte Erwägungsgrund erhält folgende Fassung: „Die zur Durchführung dieser Verordnung erforderlichen Maßnahmen sollten gemäß dem Beschluss 1999/468/EG des Rates vom 28. Juni 1999 zur Festlegung der Modalitäten für die Ausübung der der Kommission übertragenen Durchführungsbefugnisse (12) erlassen werden — |
|
4. |
Artikel 1 wird wie folgt geändert:
|
|
5. |
Dem Artikel 2 wird folgende Begriffsbestimmung angefügt: „i) ‚Luftfahrtbehörde‘ in Anhang III: die zuständige Behörde, die das Luftverkehrsbetreiberzeugnis (AOC) ausgestellt hat.“ |
|
6. |
Artikel 3 erhält folgende Fassung: „Artikel 3 (1) Unbeschadet des Artikels 11 gelten in der Gemeinschaft für den gewerblichen Luftverkehr mit Flächenflugzeugen die in Anhang III aufgeführten gemeinsamen technischen Vorschriften und Verwaltungsverfahren. (2) Verweisungen auf Anhang III Abschnitt M oder seine Bestimmungen gelten als Verweisungen auf Teil M der Verordnung (EG) Nr. 2042/2003 der Kommission vom 20. November 2003 über die Aufrechterhaltung der Lufttüchtigkeit von Luftfahrzeugen und luftfahrttechnischen Erzeugnissen, Teilen und Ausrüstungen und die Erteilung von Genehmigungen für Organisationen und Personen, die diese Tätigkeiten ausführen (13) oder seine einschlägigen Bestimmungen. |
|
7. |
Artikel 4 Absatz 1 erhält folgende Fassung: „(1) Für Bereiche, die durch Anhang III nicht abgedeckt sind, werden nach Artikel 80 Absatz 2 des Vertrags gemeinsame technische Vorschriften und Verwaltungsverfahren erlassen. Gegebenenfalls legt die Kommission so bald wie möglich entsprechende Vorschläge vor.“ |
|
8. |
Artikel 6 erhält folgende Fassung: „Artikel 6 Luftfahrzeuge, die aufgrund einer von einem Mitgliedstaat erteilten Berechtigung gemäß den gemeinsamen technischen Vorschriften und Verwaltungsverfahren betrieben werden, dürfen unter den gleichen Bedingungen in den anderen Mitgliedstaaten ohne weitere technische Vorschriften oder Bewertungen seitens dieser anderen Mitgliedstaaten betrieben werden.“ |
|
9. |
Artikel 7 erhält folgende Fassung: „Artikel 7 Die Mitgliedstaaten erkennen die Zulassung an, die ein anderer Mitgliedstaat oder eine in seinem Auftrag handelnden Stelle gemäß dieser Verordnung für seiner Gerichtsbarkeit und Hoheit unterliegende Stellen oder Personen erteilt, die an der Instandhaltung von Erzeugnissen und dem Betrieb von Luftfahrzeugen beteiligt sind.“ |
|
10. |
Artikel 8 erhält folgende Fassung: „Artikel 8 (1) Die Artikel 3 bis 7 hindern einen Mitgliedstaat nicht daran, bei einem Sicherheitsproblem, das von dieser Verordnung erfasste Erzeugnisse, Personen oder Organisationen betrifft, unverzüglich tätig zu werden. Ist das Sicherheitsproblem zurückzuführen auf ein unzureichendes Sicherheitsniveau, das sich aus den gemeinsamen technischen Vorschriften und Verwaltungsverfahren oder aus Mängeln dieser Vorschriften und Verfahren ergibt, so unterrichtet der Mitgliedstaat unverzüglich die Kommission und die anderen Mitgliedstaaten über die getroffenen Maßnahmen und die Gründe hierfür. Die Kommission entscheidet nach dem in Artikel 12 Absatz 2 genannten Verfahren, ob die weitere Anwendung der gemäß Unterabsatz 1 getroffenen Maßnahmen wegen eines unzureichenden Sicherheitsniveaus oder eines Mangels in den gemeinsamen technischen Vorschriften und Verwaltungsverfahren gerechtfertigt ist. In diesem Fall unternimmt sie auch die notwendigen Schritte zur Änderung der betreffenden gemeinsamen technischen Vorschriften und Verwaltungsverfahren nach Artikel 4 oder Artikel 11. Wird festgestellt, dass die Maßnahmen des Mitgliedstaats nicht gerechtfertigt sind, widerruft der Mitgliedstaat die betreffenden Maßnahmen. (2) Ein Mitgliedstaat kann im Fall unvorhergesehener, dringender betrieblicher Umstände oder betrieblicher Bedürfnisse von beschränkter Dauer Freistellungen von den technischen Vorschriften und Verwaltungsverfahren dieser Verordnung erteilen. Der Kommission und den anderen Mitgliedstaaten sind derartige Freistellungen mitzuteilen, wenn sie wiederholt oder für einen Zeitraum von mehr als zwei Monaten erteilt wurden. Werden die Kommission und die anderen Mitgliedstaaten gemäß Unterabsatz 2 von Freistellungen unterrichtet, die durch einen Mitgliedstaat erteilt wurden, so prüft die Kommission, ob die Freistellungen den Sicherheitszielen dieser Verordnung oder anderer relevanter Gemeinschaftsvorschriften entsprechen. Gelangt die Kommission zu der Auffassung, dass die Freistellungen den Sicherheitszielen dieser Verordnung oder anderer relevanter Gemeinschaftsvorschriften nicht entsprechen, so entscheidet sie über Schutzmaßnahmen nach dem in Artikel 12a genannten Verfahren. In diesem Fall hat der betreffende Mitgliedstaat die Freistellungen zu widerrufen. (3) Lässt sich mit anderen Mitteln ein gleichwertiges Maß an Sicherheit erreichen wie durch Anwendung der in Anhang III aufgeführten gemeinsamen technischen Vorschriften und Verwaltungsverfahren, so können die Mitgliedstaaten ohne Diskriminierung aufgrund der Staatsangehörigkeit eine Genehmigung in Abweichung von diesen Bestimmungen erteilen; hierbei darf es nicht zu einer Wettbewerbsverzerrung kommen. In diesen Fällen hat der betreffende Mitgliedstaat die Kommission von seiner Absicht zu unterrichten, eine solche Genehmigung zu erteilen, sowie die Gründe dafür und die Bedingungen, durch die ein gleichwertiges Maß an Sicherheit gewährleistet werden soll, darzulegen. Die Kommission leitet binnen drei Monaten nach der Unterrichtung durch einen Mitgliedstaat das in Artikel 12 Absatz 2 genannte Verfahren ein, um zu entscheiden, ob die vorgeschlagene Genehmigung erteilt werden kann. In diesem Fall teilt die Kommission ihre Entscheidung allen Mitgliedstaaten mit, die dann ebenfalls zur Anwendung der betreffenden Maßnahme berechtigt sind. Die entsprechenden Bestimmungen des Anhangs III können ebenfalls geändert werden, um einer solchen Maßnahme Rechnung zu tragen. Für die betreffende Maßnahme gelten die Artikel 6 und 7. (4) Ungeachtet der Absätze 1, 2 und 3 kann ein Mitgliedstaat Bestimmungen bezüglich Anhang III Abschnitt Q OPS 1.1105 Nummer 6, OPS 1.1110 Nummern 1.3 und 1.4.1, OPS 1.1115 und OPS 1.1125 Nummer 2.1 erlassen bzw. beibehalten, bis Gemeinschaftsvorschriften erlassen werden, die auf dem wissenschaftlichen Kenntnisstand und bewährten Praktiken beruhen. Der Mitgliedstaat unterrichtet die Kommission über die Bestimmungen, deren Beibehaltung er beschließt. Für einzelstaatliche Bestimmungen, die von den in Unterabsatz 1 genannten Bestimmungen der OPS 1 abweichen und die die Mitgliedstaaten nach dem Zeitpunkt der Anwendung des Anhangs III erlassen wollen, leitet die Kommission innerhalb von drei Monaten nach der Unterrichtung durch einen Mitgliedstaat das in Artikel 12 Absatz 2 genannte Verfahren ein, um zu entscheiden, ob die betreffenden Bestimmungen mit den Sicherheitszielen dieser Verordnung und mit anderen Gemeinschaftsvorschriften vereinbar sind und ob sie in Kraft treten können. In einem solchen Fall teilt die Kommission ihre Entscheidung zur Genehmigung der Maßnahme allen Mitgliedstaaten mit, die diese Maßnahme dann ebenfalls anwenden dürfen. Die entsprechenden Bestimmungen des Anhangs III können in Anbetracht einer solchen Maßnahme ebenfalls geändert werden. Für die betreffende Maßnahme gelten die Artikel 6 und 7.“ |
|
11. |
Der folgende Artikel wird eingefügt: „Artikel 8a (1) Bis … (14) schließt die Europäische Agentur für Flugsicherheit eine wissenschaftliche und medizinische Bewertung der Bestimmungen von Anhang III Abschnitt Q und , wo angebracht, Abschnitt O ab. (2) Unbeschadet des Artikels 7 der Verordnung (EG) Nr. 1592/2002 des Europäischen Parlaments und des Rates vom 15. Juli 2002 zur Festlegung gemeinsamer Vorschriften für die Zivilluftfahrt und zur Errichtung einer Europäischen Agentur für Flugsicherheit (15) unterstützt die Europäische Agentur für Flugsicherheit die Kommission bei der Ausarbeitung von Vorschlägen zur Änderung der anwendbaren technischen Bestimmungen von Anhang III Abschnitt O und Abschnitt Q.“ |
|
12. |
Artikel 11 Absatz 1 erhält folgende Fassung: „(1) Die Kommission nimmt nach dem in Artikel 12 Absatz 2 genannten Verfahren die aufgrund des wissenschaftlichen und technischen Fortschritts notwendigen Änderungen der in Anhang III aufgeführten gemeinsamen technischen Vorschriften und Verwaltungsverfahren vor.“ |
|
13. |
Artikel 12 erhält folgende Fassung: „Artikel 12 (1) Die Kommission wird von dem Ausschuss für Luftverkehrssicherheit (nachstehend ‚Ausschuss‘ genannt) unterstützt. (2) Wird auf diesen Absatz Bezug genommen, so gelten die Artikel 5 und 7 des Beschlusses 1999/468/EG unter Beachtung von dessen Artikel 8. Der Zeitraum nach Artikel 5 Absatz 6 des Beschlusses 1999/468/EG wird auf drei Monate festgesetzt. (3) Der Ausschuss gibt sich eine Geschäftsordnung.“ |
|
14. |
Der folgende Artikel wird eingefügt: „Artikel 12a Wird auf diesen Artikel Bezug genommen, so gilt das Verfahren bei Schutzmaßnahmen nach Artikel 6 des Beschlusses 1999/468/EG. Vor der Beschlussfassung hört die Kommission den Ausschuss. Der Zeitraum nach Artikel 6 Buchstabe b des Beschlusses 1999/468/EG wird auf drei Monate festgesetzt. Wird der Rat von einem Mitgliedstaat mit einem Beschluss der Kommission befasst, so kann der Rat mit qualifizierter Mehrheit binnen drei Monaten einen anders lautenden Beschluss fassen.“ |
|
15. |
Der Text im Anhang zu dieser Verordnung wird als Anhang III angefügt. |
Artikel 2
Diese Verordnung tritt am zwanzigsten Tag nach ihrer Veröffentlichung im Amtsblatt der Europäischen Union in Kraft.
Unbeschadet des Artikels 11 der Verordnung (EWG) Nr. 3922/91 gilt Anhang III ab … (16).
Diese Verordnung ist in allen ihren Teilen verbindlich und gilt unmittelbar in jedem Mitgliedstaat.
Geschehen zu … am …
Im Namen des Europäischen Parlaments
Der Präsident
Im Namen des Rates
Der Präsident
(1) ABl. C 14 vom 16.1.2001, S. 33.
(2) Standpunkt des Europäischen Parlaments vom 3. September 2002 (ABl. C 272 E vom 13.11.2003, S. 103), Gemeinsamer Standpunkt des Rates vom 9. März 2006 (noch nicht im Amtsblatt veröffentlicht) und Standpunkt des Europäischen Parlaments vom 5. Juli 2006.
(3) ABl. L 373 vom 31.12.1991, S. 4. Zuletzt geändert durch die Verordnung (EG) Nr. 1592/2002 (ABl. L 240 vom 7.9.2002, S. 1).
(4) ABl. L 240 vom 24.8.1992, S. 1.
(5) ABl. L 184 vom 17.7.1999, S. 23.
(6) ABl. L 240 vom 7.9.2002, S. 1. Zuletzt geändert durch die Verordnung (EG) Nr. 1701/2003 der Kommission (ABl. L 243 vom 27.9.2003, S. 5).
(7) ABl. L 243 vom 27.9.2003, S. 6. Geändert durch die Verordnung (EG) Nr. 706/2006 ( ABl. L 122 vom 9.5.2006, S. 16 ).
(8) ABl. L 315 vom 28.11.2003, S. 1. Geändert durch die Verordnung (EG) Nr. 707/2006 ( ABl. L 122 vom 9.5.2006, S. 17 ).
(9) Richtlinie 2000/79/EG des Rates vom 27. November 2000 über die Durchführung der von der Vereinigung Europäischer Fluggesellschaften (AEA), der Europäischen Transportarbeiter-Föderation (ETF), der European Cockpit Association (ECA), der European Regions Airline Association (ERA) und der International Air Carrier Association (IACA) geschlossenen Europäischen Vereinbarung über die Arbeitszeitorganisation für das fliegende Personal der Zivilluftfahrt (ABl. L 302 vom 1.12.2000, S. 57).
(10) ABl. L 143 vom 30.4.2004, S. 76. Geändert durch die Verordnung (EG) Nr. 211/2005 ( ABl. L 344 vom 27.12.2005, S. 15 ).
(11) Zwei Jahre nach Inkrafttreten der vorliegenden Verordnung.“
(12) ABl. L 184 vom 17.7.1999, S. 23.“
(13) ABl. L 315 vom 28.11.2003, S. 1.“
(14) Zwei Jahre nach Inkrafttreten der vorliegenden Verordnung.
(15) ABl. L 240 vom 7.9.2002, S. 1. Zuletzt geändert durch die Verordnung (EG) Nr. 1701/2003 der Kommission (ABl. L 243 vom 27.9.2003, S. 5).
(16) 18 Monate nach Inkrafttreten der vorliegenden Verordnung.
ANHANG
„ANHANG III
FÜR DIE GEWERBSMÄßIGE BEFÖRDERUNG IN FLUGZEUGEN GELTENDE GEMEINSAME TECHNISCHE VORSCHRIFTEN UND VERWALTUNGSVERFAHREN
OPS 1: GEWERBSMÄßIGE BEFÖRDERUNG IN FLUGZEUGEN
Inhalt (allgemeine Übersicht)
|
ABSCHNITT A |
|
||
|
ABSCHNITT B |
|
||
|
ABSCHNITT C |
|
||
|
ABSCHNITT D |
|
||
|
ABSCHNITT E |
|
||
|
ABSCHNITT F |
|
||
|
ABSCHNITT G |
|
||
|
ABSCHNITT H |
|
||
|
ABSCHNITT I |
|
||
|
ABSCHNITT J |
|
||
|
ABSCHNITT K |
|
||
|
ABSCHNITT L |
|
||
|
ABSCHNITT M |
|
||
|
ABSCHNITT N |
|
||
|
ABSCHNITT O |
|
||
|
ABSCHNITT P |
|
||
|
ABSCHNITT Q |
|
||
|
ABSCHNITT R |
|
||
|
ABSCHNITT S |
|
ABSCHNITT A
GELTUNGSBEREICH UND BEGRIFFSBESTIMMUNGEN
OPS 1.001
Geltungsbereich
OPS 1 gilt für den Betrieb von Zivilflugzeugen zum Zwecke der gewerbsmäßigen Beförderung durch Luftfahrtunternehmen mit Hauptniederlassung und, falls vorhanden, eingetragenem Sitz des Unternehmens in einem Mitgliedstaat, im Folgenden ‚Luftfahrtunternehmer‘ genannt. OPS 1 gilt nicht
|
(1) |
für Flugzeuge, die im Militär-, Zoll- und Polizeidienst eingesetzt werden, und |
|
(2) |
für Flüge zum Zwecke des Absetzens von Fallschirmspringern und für Feuerlöschflüge und für die entsprechenden Flüge für den Hin- und Rücktransport von Personen, die normalerweise beim Absetzen von Fallschirmspringern oder auf Feuerlöschflügen an Bord sind, und |
|
(3) |
für Flüge, die unmittelbar vor, während oder unmittelbar nach einem Luftarbeitseinsatz stattfinden, vorausgesetzt diese Flüge stehen mit diesem Luftarbeitseinsatz im Zusammenhang, und auf denen nicht mehr als 6 für diesen Luftarbeitseinsatz unverzichtbare Personen, die Besatzungsmitglieder nicht eingerechnet, befördert werden. |
OPS 1.003
Begriffsbestimmungen
|
(a) |
Im Sinne dieses Anhangs gelten folgende Begriffsbestimmungen:
|
|
(b) |
Die Angaben ‚Teil M‘ und ‚Teil 145‘ im Sinne dieses Anhangs beziehen sich auf die entsprechenden Teile der Verordnung (EG) Nr. 2042/2003 vom 20. November 2003. |
ABSCHNITT B
ALLGEMEINES
OPS 1.005
Allgemeines
|
(a) |
Der Luftfahrtunternehmer darf Flugzeuge zum Zwecke der gewerbsmäßigen Beförderung nur in Übereinstimmung mit den Bestimmungen von OPS 1 betreiben. Erleichterte Bedingungen für den Betrieb von Flugzeugen der Flugleistungsklasse B sind in Anhang 1 zu OPS 1.005 Buchstabe a aufgeführt. |
|
(b) |
Der Luftfahrtunternehmer hat die rückwirkend geltenden Lufttüchtigkeitsforderungen einzuhalten, soweit diese für in der gewerbsmäßigen Beförderung eingesetzte Flugzeuge gelten. |
|
(c) |
Jedes Flugzeug ist in Übereinstimmung mit den in seinem Lufttüchtigkeitszeugnis enthaltenen Angaben und innerhalb der im Flughandbuch enthaltenen zugelassenen Betriebsgrenzen zu betreiben. |
|
(d) |
Alle synthetischen Übungsgeräte (Synthetic Training Devices — STD), wie etwa Flugsimulatoren oder Flugübungsgeräte (Flight Training Devices — FTD), durch die ein Flugzeug für Ausbildungs- und/oder Prüfungszwecke ersetzt wird, müssen in Übereinstimmung mit den für synthetische Übungsgeräte geltenden Vorschriften qualifiziert werden. Will der Luftfahrtunternehmer derartige STD einsetzen, muss er eine entsprechende Genehmigung der Luftfahrtbehörde einholen. |
OPS 1.020
Gesetze, Vorschriften und Verfahren — Pflichten des Luftfahrtunternehmers
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
(1) |
die Mitarbeiter auf die Einhaltung der für die Wahrnehmung ihrer Aufgaben maßgebenden Gesetze, Vorschriften und Verfahren der vom Flugbetrieb betroffenen Staaten hingewiesen werden und |
|
(2) |
die Besatzungsmitglieder mit den für die Wahrnehmung ihrer Aufgaben maßgebenden Gesetzen, Vorschriften und Verfahren vertraut sind. |
OPS 1.025
Gemeinsame Sprache
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass sich alle Besatzungsmitglieder in einer gemeinsamen Sprache verständigen können. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebspersonal die Sprache, in der diejenigen Teile des Betriebshandbuches verfasst sind, die sich auf die Wahrnehmung seiner Aufgaben beziehen, verstehen kann. |
OPS 1.030
Mindestausrüstungslisten — Pflichten des Luftfahrtunternehmers
|
(a) |
Der Luftfahrtunternehmer muss für jedes Flugzeug eine von der Luftfahrtbehörde genehmigte Mindestausrüstungsliste (MEL) erstellen. Diese muss auf der Grundlage der den behördlichen Anforderungen genügenden Basis-Mindestausrüstungsliste (MMEL), falls vorhanden, erstellt werden, darf aber nicht weniger einschränkend sein als die MMEL. |
|
(b) |
Der Luftfahrtunternehmer darf ein Flugzeug nur in Übereinstimmung mit der Mindestausrüstungsliste betreiben, es sei denn, die Luftfahrtbehörde hat etwas anderes genehmigt. Eine solche Genehmigung wird unter keinen Umständen den Betrieb außerhalb der in der Basis-Mindestausrüstungsliste festgelegten Einschränkungen gestatten. |
OPS 1.035
Qualitätssystem
|
(a) |
Der Luftfahrtunternehmer hat ein einziges Qualitätssystem einzurichten und einen einzigen Leiter des Qualitätssystems zu benennen, der die Einhaltung und die Eignung der Verfahren, die für die Gewährleistung einer sicheren betrieblichen Praxis und lufttüchtiger Flugzeuge notwendig sind, überwacht. Diese Überwachung muss ein System zur Rückmeldung an den verantwortlichen Betriebsleiter enthalten, um die Durchführung notwendiger Korrekturmaßnahmen zu gewährleisten (siehe auch OPS 1.175 Buchstabe h). |
|
(b) |
Das Qualitätssystem muss ein Qualitätssicherungsprogramm mit Verfahren zur Feststellung der Übereinstimmung des gesamten Betriebes mit allen geltenden Vorschriften, Vorgaben und Verfahren umfassen. |
|
(c) |
Das Qualitätssystem und dessen Leiter müssen den behördlichen Anforderungen genügen. |
|
(d) |
Das Qualitätssystem muss in den einschlägigen Unterlagen beschrieben sein. |
|
(e) |
Die Luftfahrtbehörde kann, abweichend von Buchstabe a, der Benennung von zwei Leitern für das Qualitätssystem, einen für den Betrieb und einen für die Instandhaltung, zustimmen, wenn der Luftfahrtunternehmer eine einzige Führungsorganisation für das Qualitätssystem bestimmt hat, die die einheitliche Anwendung des Qualitätssystems im gesamten Unternehmen sicherstellt. |
OPS 1.037
Unfallverhütung und Flugsicherheitsprogramm
|
(a) |
Der Luftfahrtunternehmer hat ein Programm zur Unfallverhütung und Flugsicherheit festzulegen und einzuhalten, das in das Qualitätssystem einbezogen werden kann, einschließlich
|
|
(b) |
Vorschläge für Abhilfemaßnahmen aus dem Unfallverhütungs- und Flugsicherheitsprogramm müssen im Zuständigkeitsbereich der für die Leitung des Programms verantwortlichen Person liegen. |
|
(c) |
Die Wirksamkeit von Änderungen aufgrund von vorgeschlagenen Abhilfemaßahmen, die sich aus dem Unfallverhütungs- und Flugsicherheitsprogramm ergeben haben, muss vom Leiter des Qualitätssystems überwacht werden. |
OPS 1.040
Besatzungsmitglieder
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle den Dienst ausübenden Flug- oder Kabinenbesatzungsmitglieder so geschult und befähigt sind, dass sie die ihnen zugewiesenen Aufgaben erfüllen können. |
|
(b) |
Im Falle von Besatzungsmitgliedern, die keine Flugbegleiter sind und ihren Dienst im Fluggastraum ausüben, hat der Luftfahrtunternehmer sicherzustellen, dass sie
|
OPS 1.050
Angaben über den Such- und Rettungsdienst
Der Luftfahrtunternehmer hat sicherzustellen, dass die für den beabsichtigten Flug zutreffenden wesentlichen Angaben über den Such- und Rettungsdienst im Cockpit leicht zugänglich sind.
OPS 1.055
Aufzeichnungen über mitgeführte Not- und Überlebensausrüstung
Der Luftfahrtunternehmer hat sicherzustellen, dass zur unverzüglichen Mitteilung an die Rettungsleitstellen Aufzeichnungen über die in jedem seiner Flugzeuge mitgeführte Not- und Überlebensausrüstung verfügbar sind. Die Aufzeichnungen müssen, soweit zutreffend, die Anzahl, die Farbe und die Art der Rettungsflöße und pyrotechnischen Signalmittel, Einzelheiten über die medizinische Ausrüstung, Wasservorräte sowie die Art und die Frequenzen der tragbaren Funkausrüstung umfassen.
OPS 1.060
Notwasserung
Der Luftfahrtunternehmer darf Flugzeuge mit einer genehmigten Fluggastsitzanzahl von mehr als 30 Sitzen nicht für Flüge über Wasser einsetzen, bei denen die Entfernung zu einer für eine Notlandung geeigneten Stelle an Land größer ist als die Strecke, die bei Reisefluggeschwindigkeit in 120 Minuten zurückgelegt werden kann, oder die mehr als 400 NM beträgt; maßgeblich ist die kürzere der beiden Strecken. Hiervon ausgenommen sind Flugzeuge, die die in den anzuwendenden Bauvorschriften enthaltenen Bestimmungen für die Notwasserung erfüllen.
OPS 1.065
Beförderung von Kriegswaffen und Kampfmitteln
|
(a) |
Der Luftfahrtunternehmer darf ohne Genehmigung aller betroffenen Staaten keine Kriegswaffen und Kampfmittel im Luftverkehr befördern. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Kriegswaffen und Kampfmittel
|
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Kommandant vor Beginn des Fluges über Einzelheiten und Unterbringung jeglicher an Bord des Flugzeugs zu befördernder Kriegswaffen und Kampfmittel unterrichtet wird. |
OPS 1.070
Beförderung von Sportwaffen und Munition
|
(a) |
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, damit er über die beabsichtigte Beförderung von Sportwaffen in seinen Flugzeugen unterrichtet wird. |
|
(b) |
Nimmt der Luftfahrtunternehmer Sportwaffen zur Beförderung an, hat er sicherzustellen, dass diese
|
|
(c) |
Munition für Sportwaffen darf im aufgegebenen Fluggastgepäck unter bestimmten Auflagen entsprechend den in OPS 1.1150 Buchstabe a Nummer 15 festgelegten Gefahrgutvorschriften befördert werden (siehe OPS 1.1160 Buchstabe b Nummer 5). |
OPS 1.075
Beförderung von Personen
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass sich keine Person im Fluge in einem Bereich des Flugzeugs aufhält, der nicht für die Unterbringung von Personen vorgesehen ist, es sei denn, der Kommandant hat dies zeitweilig gestattet
|
(1) |
zur Ergreifung von Maßnahmen, die der Sicherheit des Flugzeugs oder der Sicherheit von an Bord befindlichen Personen, Tieren oder Gütern dienen, oder |
|
(2) |
wenn es sich um einen Bereich handelt, in dem Fracht oder Vorräte befördert werden und dieser für den Personenzutritt während des Fluges vorgesehen ist. |
OPS 1.080
Beförderung von gefährlichen Gütern im Luftverkehr
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass keine Person gefährliche Güter zur Beförderung im Luftverkehr aufgibt oder annimmt, wenn sie nicht entsprechend geschult ist und die Güter nicht entsprechend den Gefahrgutvorschriften und dem einschlägigen Gemeinschaftsrecht vorschriftsmäßig klassifiziert, mit Dokumenten und Bescheinigungen versehen, bezeichnet, verpackt und gekennzeichnet sind und sich in einem für die Beförderung ordnungsgemäßen Zustand befinden.
OPS 1.085
Pflichten der Besatzung
|
(a) |
Jedes Besatzungsmitglied ist für die ordnungsgemäße Ausübung seines Dienstes verantwortlich, sofern dieser
|
|
(b) |
Jedes Besatzungsmitglied hat
|
|
(c) |
Ein Besatzungsmitglied darf nicht aufgrund des Buchstabens b verpflichtet werden, ein Vorkommnis zu melden, das bereits von einem anderen Besatzungsmitglied gemeldet wurde. |
|
(d) |
Ein Besatzungsmitglied darf in einem Flugzeug nicht Dienst ausüben,
|
|
(e) |
Ein Besatzungsmitglied unterliegt den jeweiligen Bestimmungen über den Alkoholkonsum, die vom Luftfahrtunternehmer aufgestellt werden und den Anforderungen der Luftfahrtbehörde genügen und nicht weniger einschränkend als Folgendes sein dürfen:
|
|
(f) |
Der Kommandant
|
|
(g) |
Der Kommandant hat in einem Notfall, der sofortiges Entscheiden und Handeln erfordert, die Maßnahmen zu ergreifen, die er unter den gegebenen Umständen für notwendig erachtet. In solchen Fällen darf er im Interesse der Sicherheit von Vorschriften, betrieblichen Verfahren und Methoden abweichen. |
OPS 1.090
Befugnisse des Kommandanten
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass alle im Flugzeug beförderten Personen den vom Kommandanten zur Gewährleistung der Sicherheit des Flugzeugs sowie der darin beförderten Personen und Sachen rechtmäßig erteilten Anweisungen Folge leisten.
OPS 1.095
Rollberechtigung für Flugzeuge
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass ein Flugzeug unter seiner Obhut auf den Bewegungsflächen eines Flugplatzes nicht von Personen, die keine Flugbesatzungsmitglieder sind, bewegt wird, es sei denn, diese Person am Steuer
|
(1) |
ist durch den Luftfahrtunternehmer oder einen benannten Vertreter ordnungsgemäß befugt und qualifiziert, um
|
|
(2) |
hat eine Einweisung bezüglich der Flugplatzauslegung, Streckenführungen, Zeichen, Markierungen, Befeuerungen, Signale und Anweisungen der Flugverkehrskontrolle sowie der Sprechgruppen und Verfahren erhalten und ist in der Lage, die für das sichere Rollen des Flugzeugs an dem Flugplatz erforderlichen betrieblichen Richtlinien einzuhalten. |
OPS 1.100
Zutritt zum Cockpit
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass außer einem für den Flug eingeteilten Flugbesatzungsmitglied keine Person Zutritt zum Cockpit erhält oder im Cockpit befördert wird, es sei denn,
|
|
(b) |
Der Kommandant hat sicherzustellen, dass
|
|
(c) |
Die endgültige Entscheidung über den Zutritt zum Cockpit obliegt dem Kommandanten. |
OPS 1.105
Unerlaubte Beförderung
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, damit niemand sich selbst oder Fracht an Bord eines Flugzeugs verbergen kann.
OPS 1.110
Tragbare elektronische Geräte
Der Luftfahrtunternehmer darf niemandem an Bord eines Flugzeuges die Benutzung eines tragbaren elektronischen Geräts gestatten, das die Funktion der Flugzeugsysteme und -ausrüstung beeinträchtigen kann, und er hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass niemand ein solches Gerät an Bord eines Flugzeugs benutzt.
OPS 1.115
Alkohol und andere Rauschmittel
Der Luftfahrtunternehmer darf keiner Person gestatten, ein Flugzeug zu betreten oder sich dort aufzuhalten, und hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass keine Person ein Flugzeug betritt oder sich dort aufhält, wenn sie in einem Maße unter dem Einfluss von Alkohol oder von anderen Rauschmitteln steht, dass mit Wahrscheinlichkeit die Sicherheit des Flugzeugs oder von dessen Insassen gefährdet ist.
OPS 1.120
Gefährdung der Sicherheit
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass niemand vorsätzlich oder fahrlässig handelt oder eine Handlung unterlässt
|
(1) |
und damit ein Flugzeug oder eine darin befindliche Person gefährdet, |
|
(2) |
und damit eine von dem Flugzeug ausgehende Gefährdung von Personen oder Sachen verursacht oder zulässt. |
OPS 1.125
Mitzuführende Dokumente
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass auf jedem Flug die folgenden Dokumente oder Kopien davon mitgeführt werden:
|
|
(b) |
Jedes Mitglied der Flugbesatzung hat auf jedem Flug eine gültige Lizenz mit der (den) entsprechenden Berechtigung(en) für den beabsichtigten Flug mitzuführen. |
OPS 1.130
Mitzuführende Handbücher
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
(1) |
auf jedem Flug die für die jeweiligen Aufgaben der Besatzung gültigen Teile des Betriebshandbuches mitgeführt werden, |
|
(2) |
die für die Durchführung eines Fluges erforderlichen Teile des Betriebshandbuches für die Besatzung an Bord des Flugzeugs leicht zugänglich sind und |
|
(3) |
das gültige Flughandbuch im Flugzeug mitgeführt wird, es sei denn, der Luftfahrtbehörde ist nachgewiesen worden, dass das nach den Bestimmungen von OPS 1.1045, Anhang 1, Teil B geforderte Betriebshandbuch die für das Flugzeug entsprechenden Angaben enthält. |
OPS 1.135
Zusätzliche mitzuführende Unterlagen und Formblätter
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass zusätzlich zu den in den Bestimmungen von OPS 1.125 und OPS 1.130 vorgeschriebenen Dokumenten und Handbüchern auf jedem Flug folgende Unterlagen und Formblätter entsprechend der Betriebsart und dem Einsatzgebiet mitgeführt werden:
|
|
(b) |
Die Luftfahrtbehörde kann gestatten, dass die in Buchstabe a genannten Unterlagen oder Teile davon in anderer als in gedruckter Form vorliegen. Ein ausreichendes Maß an Verfügbarkeit, Verwendbarkeit und Zuverlässigkeit muss gewährleistet sein. |
OPS 1.140
Am Boden aufzubewahrende Informationen
|
(a) |
Der Luftfahrtunternehmer muss sicherstellen, dass mindestens für die Dauer des Fluges oder einer Reihe von Flügen
|
|
(b) |
Die in Buchstabe a genannten Informationen umfassen:
|
OPS 1.145
Vollmacht zur Überprüfung
Der Luftfahrtunternehmer hat sicherzustellen, dass einer von der Luftfahrtbehörde bevollmächtigten Person jederzeit gestattet wird, an Bord eines in Übereinstimmung mit einem von dieser Luftfahrtbehörde ausgestellten Luftverkehrsbetreiberzeugnis eingesetzten Flugzeuges zu gehen und mitzufliegen sowie das Cockpit zu betreten und sich dort aufzuhalten; der Kommandant kann den Zutritt zum Cockpit verweigern, wenn die Sicherheit des Flugzeugs nach seiner Ansicht dadurch gefährdet würde.
OPS 1.150
Vorlage von Unterlagen, Dokumenten und Aufzeichnungen
|
(a) |
Der Luftfahrtunternehmer hat
|
|
(b) |
Der Kommandant hat die an Bord mitzuführenden Unterlagen und Dokumente auf Verlangen einer von der Luftfahrtbehörde bevollmächtigten Person innerhalb einer angemessenen Zeit vorzulegen. |
OPS 1.155
Aufbewahrung von Unterlagen
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
(1) |
aufbewahrungspflichtige Originalunterlagen oder Kopien davon für den vorgeschriebenen Zeitraum aufbewahrt werden, auch wenn er nicht mehr der Halter des Flugzeugs ist, und |
|
(2) |
über Flugdienst sowie Dienst- und Ruhezeiten eines Besatzungsmitglieds geführte Aufzeichnungen einem anderen Luftfahrtunternehmer zur Verfügung gestellt werden, wenn das Besatzungsmitglied für diesen tätig wird. |
OPS 1.160
Aufbewahrung, Vorlage und Verwendung von Aufzeichnungen der Flugschreiber
|
(a) |
Aufbewahrung von Aufzeichnungen
|
|
(b) |
Vorlage von Aufzeichnungen Der Luftfahrtunternehmer, der ein mit einem Flugschreiber ausgerüstetes Flugzeug betreibt, hat nach Aufforderung durch die Luftfahrtbehörde vorhandene oder gesicherte Aufzeichnungen eines Flugschreibers innerhalb einer angemessenen Frist vorzulegen. |
|
(c) |
Verwendung von Aufzeichnungen
|
OPS 1.165
Vermieten und Anmieten (Leasing)
|
(a) |
Begriffsbestimmungen Die in dieser OPS verwendeten Begriffe haben folgende Bedeutung:
|
|
(b) |
Anmieten oder Vermieten von Flugzeugen zwischen Luftfahrtunternehmern der Gemeinschaft
|
|
(c) |
Anmieten und Vermieten von Flugzeugen durch einen Luftfahrtunternehmer der Gemeinschaft von einem oder an einen Halter, der kein Luftfahrtunternehmer der Gemeinschaft ist
|
Anhang 1 zu OPS 1.005 Buchstabe a
Betrieb mit Flugzeugen der Flugleistungsklasse B
|
(a) |
Begriffsbestimmungen
|
|
(b) |
Flugbetrieb, für den dieser Anhang gilt, darf gemäß den folgenden Vereinfachungen durchgeführt werden.
|
ABSCHNITT C
LUFTVERKEHRSBETREIBERZEUGNIS UND AUFSICHT ÜBER LUFTFAHRTUNTERNEHMEN
OPS 1.175
Allgemeine Vorschriften für die Erteilung des Luftverkehrsbetreiberzeugnisses
Anmerkung 1: In Anhang 1 zu dieser OPS sind der Inhalt und die festgelegten Bedingungen des Luftverkehrsbetreiberzeugnisses (Air Operator Certificate — AOC) dargelegt.
Anmerkung 2: In Anhang 2 zu dieser OPS sind die Anforderungen bezüglich Leitung und Organisation dargelegt.
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug zum Zwecke der gewerbsmäßigen Beförderung nur in Übereinstimmung mit den Bestimmungen des Luftverkehrsbetreiberzeugnisses betreiben. |
|
(b) |
Wer ein Luftverkehrsbetreiberzeugnis oder die Änderung eines Luftverkehrsbetreiberzeugnisses beantragt, muss es der Luftfahrtbehörde ermöglichen, alle Sicherheitsaspekte des beabsichtigten Betriebes zu prüfen. |
|
(c) |
Wer ein Luftverkehrsbetreiberzeugnis beantragt,
|
|
(d) |
Hat ein Luftfahrtunternehmer in verschiedenen Mitgliedstaaten Flugzeuge eingetragen, müssen geeignete Vorkehrungen getroffen werden, um eine ordnungsgemäße Sicherheitsüberwachung sicherzustellen. |
|
(e) |
Der Luftfahrtunternehmer muss der Luftfahrtbehörde zwecks Feststellung der fortdauernden Einhaltung der Bestimmungen von OPS 1 Zutritt zu seinem Betrieb und seinen Flugzeugen gewähren und er muss sicherstellen, dass im Hinblick auf die Instandhaltung Zutritt zu allen beauftragten Instandhaltungsbetrieben nach Teil 145 gewährt wird. |
|
(f) |
Ein Luftverkehrsbetreiberzeugnis ist zu ändern, zu widerrufen oder sein Ruhen ist anzuordnen, wenn der Luftfahrtbehörde nicht mehr nachgewiesen werden kann, dass der Luftfahrtunternehmer einen sicheren Flugbetrieb aufrechterhalten kann. |
|
(g) |
Der Luftfahrtunternehmer muss der Behörde nachweisen, dass
|
|
(h) |
Der Luftfahrtunternehmer muss einen den behördlichen Anforderungen genügenden verantwortlichen Betriebsleiter bestimmt haben, der mit einer Ermächtigung des Unternehmers ausgestattet ist, die sicherstellt, dass der gesamte Flugbetrieb und alle Instandhaltungsmaßnahmen finanziert und gemäß dem von der Luftfahrtbehörde vorgeschriebenen Standard durchgeführt werden können. |
|
(i) |
Der Luftfahrtunternehmer muss den behördlichen Anforderungen genügende Fachbereichsleiter ernannt haben, die für die Leitung und Überwachung der folgenden Bereiche verantwortlich sind:
|
|
(j) |
Im Einvernehmen mit der Luftfahrtbehörde darf eine Person mehr als eine Fachbereichsleitung innehaben, jedoch sind in Luftfahrtunternehmen mit 21 oder mehr Vollzeitmitarbeitern mindestens zwei Mitarbeiter für die Wahrnehmung der vier Verantwortungsbereiche erforderlich. |
|
(k) |
In Luftfahrtunternehmen mit 20 oder weniger Vollzeitmitarbeitern darf im Einvernehmen mit der Behörde eine oder mehrere Fachbereichsleitungen von dem verantwortlichen Betriebsleiter wahrgenommen werden. |
|
(l) |
Der Luftfahrtunternehmer muss sicherstellen, dass jeder Flug entsprechend den Bestimmungen im Betriebshandbuch durchgeführt wird. |
|
(m) |
Der Luftfahrtunternehmer muss für zweckmäßige Bodenabfertigungsdienste sorgen, um die sichere Durchführung seiner Flüge zu gewährleisten. |
|
(n) |
Der Luftfahrtunternehmer muss sicherstellen, dass seine Flugzeuge so ausgerüstet und seine Besatzungen so qualifiziert sind, wie es das jeweilige Einsatzgebiet und die jeweilige Betriebsart erfordern. |
|
(o) |
Der Luftfahrtunternehmer muss für alle im Rahmen des Luftverkehrsbetreiberzeugnisses betriebenen Flugzeuge die Instandhaltungsvorschriften in Übereinstimmung mit Teil M erfüllen. |
|
(p) |
Der Luftfahrtunternehmer muss der Luftfahrtbehörde eine Kopie des Betriebshandbuches, das den Bestimmungen des Abschnitts P entspricht, und alle Ergänzungen und Änderungen hierzu zur Verfügung stellen. |
|
(q) |
Der Luftfahrtunternehmer muss an der Hauptbetriebsbasis betriebliche Hilfsdienste bereithalten, die für das Einsatzgebiet und die Betriebsart geeignet sind. |
OPS 1.180
Ausstellung und Änderung des Luftverkehrsbetreiberzeugnisses sowie Aufrechterhaltung seiner Gültigkeit
|
(a) |
Ein Luftverkehrsbetreiberzeugnis wird nur ausgestellt oder geändert und bleibt nur gültig, wenn
|
|
(b) |
Unbeschadet der Bestimmungen von OPS 1.185 Buchstabe f muss der Luftfahrtunternehmer der Luftfahrtbehörde jede Änderung der gemäß OPS 1.185 Buchstabe a gemachten Angaben so bald wie möglich mitteilen. |
|
(c) |
Ist die Luftfahrtbehörde nicht überzeugt, dass Buchstabe a erfüllt ist, kann sie Nachweisflüge verlangen, die wie Flüge zur gewerbsmäßigen Beförderung durchzuführen sind. |
OPS 1.185
Administrative Anforderungen
|
(a) |
Der Antrag auf Erstausstellung, Änderung, Verlängerung oder Erneuerung eines Luftverkehrsbetreiberzeugnisses muss folgende Angaben enthalten:
|
|
(b) |
Für das Instandhaltungssystem des Luftfahrtunternehmers muss der Antrag nach Buchstabe a auf Erstausstellung, Änderung, Verlängerung oder Erneuerung eines Luftverkehrsbetreiberzeugnisses für die zu betreibenden Flugzeugmuster Folgendes enthalten:
|
|
(c) |
Der Antrag auf Erstausstellung eines Luftverkehrsbetreiberzeugnisses muss mindestens 90 Tage vor der beabsichtigten Betriebsaufnahme gestellt werden; das Betriebshandbuch darf später vorgelegt werden, jedoch nicht später als 60 Tage vor der beabsichtigten Betriebsaufnahme. |
|
(d) |
Der Antrag auf Änderung eines Luftverkehrsbetreiberzeugnisses muss mindestens 30 Tage oder zu einem anderen, mit der Luftfahrtbehörde vereinbarten Zeitpunkt vor der beabsichtigten Betriebsaufnahme gestellt werden. |
|
(e) |
Der Antrag auf Verlängerung oder Erneuerung eines Luftverkehrsbetreiberzeugnisses muss mindestens 30 Tage oder zu einem anderen, mit der Luftfahrtbehörde vereinbarten Zeitpunkt vor Ablauf der Gültigkeit gestellt werden. |
|
(f) |
Außer in Ausnahmefällen ist der beabsichtigte Wechsel eines Fachbereichsleiters der Luftfahrtbehörde mindestens 10 Tage im Voraus anzuzeigen. |
Anhang 1 zu OPS 1.175
Inhalt und festgelegte Bedingungen des Luftverkehrsbetreiberzeugnisses
Das Luftverkehrsbetreiberzeugnis enthält folgende Angaben:
|
(a) |
Name und Anschrift (Hauptniederlassung) des Luftfahrtunternehmers, |
|
(b) |
Datum der Ausstellung und Gültigkeitsdauer, |
|
(c) |
Beschreibung der zulässigen Betriebsarten, |
|
(d) |
für den Betrieb des Luftfahrtunternehmers zugelassene Flugzeugmuster, |
|
(e) |
Eintragungszeichen der für den Betrieb des Luftfahrtunternehmers zugelassenen Flugzeuge, es sei denn, die Luftfahrtbehörde hat ein Verfahren genehmigt, nach dem ihr die Eintragungszeichen der unter dem Luftverkehrsbetreiberzeugnis betriebenen Flugzeuge mitgeteilt werden, |
|
(f) |
zulässige Einsatzgebiete, |
|
(g) |
besondere Einschränkungen und |
|
(h) |
besondere Berechtigungen/Genehmigungen, wie:
|
Anhang 2 zu OPS 1.175
Leitung und Organisation eines Luftfahrtunternehmens
|
(a) |
Allgemeines Das Luftfahrtunternehmen muss über eine verlässliche und effektive Führungsstruktur verfügen, um die sichere Durchführung des Flugbetriebes zu gewährleisten. Die ernannten Fachbereichsleiter müssen ihre Führungsqualitäten sowie die entsprechenden technischen/betrieblichen Befähigungen im Bereich der Luftfahrt nachgewiesen haben. |
|
(b) |
Ernannte Fachbereichsleiter
|
|
(c) |
Angemessenheit des Personals und seine Überwachung
|
|
(d) |
Räumlichkeiten
|
|
(e) |
Dokumentation Der Luftfahrtunternehmer muss Vorkehrungen für die Erstellung und Änderung von Handbüchern und anderen Dokumenten treffen. |
ABSCHNITT D
BETRIEBLICHE VERFAHREN
OPS 1.195
Betriebliche Steuerung
Der Luftfahrtunternehmer hat
|
(a) |
ein von der Luftfahrtbehörde genehmigtes Verfahren zur Ausübung der betrieblichen Steuerung festzulegen und auf dem neuesten Stand zu halten und |
|
(b) |
die betriebliche Steuerung über alle auf der Grundlage seines Luftverkehrsbetreiberzeugnisses durchgeführten Flüge auszuüben. |
OPS 1.200
Betriebshandbuch
Der Luftfahrtunternehmer hat gemäß Abschnitt P ein Handbuch für den Gebrauch durch das Betriebspersonal und dessen Anleitung bereitzustellen.
OPS 1.205
Befähigung des Betriebspersonals
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Personen, die dem Bodenbetrieb oder Flugbetrieb zugeteilt oder dort direkt eingesetzt sind, ordnungsgemäß eingewiesen sind, ihre Fähigkeiten in ihren speziellen Aufgaben nachgewiesen haben und sich ihrer Verantwortung und der Auswirkung ihrer Tätigkeit auf den gesamten Betrieb bewusst sind.
OPS 1.210
Festlegung von Verfahren
|
(a) |
Der Luftfahrtunternehmer hat für jedes Flugzeugmuster Verfahren und Anweisungen festzulegen, die die Aufgaben des Bodenpersonals und der Besatzungsmitglieder für jede vorgesehene Art von Flug- und Bodenbetrieb enthalten. |
|
(b) |
Der Luftfahrtunternehmer hat Prüflisten zu erstellen, die von den Besatzungsmitgliedern in allen Betriebsphasen des Flugzeuges unter normalen und außergewöhnlichen Bedingungen sowie in Notfällen, soweit zutreffend, zu benutzen sind, um sicherzustellen, dass die im Betriebshandbuch festgelegten Betriebsverfahren befolgt werden. |
|
(c) |
Der Luftfahrtunternehmer darf von einem Besatzungsmitglied keine Tätigkeiten während kritischer Flugphasen verlangen, die nicht für den sicheren Betrieb des Flugzeuges erforderlich sind. |
OPS 1.215
Inanspruchnahme der Flugverkehrsdienste
Der Luftfahrtunternehmer hat sicherzustellen, dass Flugverkehrsdienste, sofern vorhanden, für alle Flüge in Anspruch genommen werden.
OPS 1.216
Betriebliche Anweisungen während des Fluges
Der Luftfahrtunternehmer hat sicherzustellen, dass seine betrieblichen Anweisungen während des Fluges, die eine Änderung des ATS-Flugplanes mit sich bringen, soweit durchführbar mit der zuständigen Flugsicherungsdienststelle abgestimmt werden, bevor sie an das Flugzeug übermittelt werden.
OPS 1.220
Auswahl von geeigneten Flugplätzen durch den Luftfahrtunternehmer
Der Luftfahrtunternehmer darf für die Benutzung nur Flugplätze auswählen, die für die eingesetzten Flugzeugmuster und den vorgesehenen Flugbetrieb geeignet sind.
OPS 1.225
Flugplatz-Betriebsmindestbedingungen
|
(a) |
Der Luftfahrtunternehmer hat in Übereinstimmung mit OPS 1.430 Flugplatz-Betriebsmindestbedingungen für jeden Start-, Bestimmungs- oder Ausweichflugplatz festzulegen, der nach OPS 1.220 zur Benutzung ausgewählt wurde. |
|
(b) |
Bei diesen gemäß Buchstabe a festgesetzten Mindestbedingungen muss ein von der Luftfahrtbehörde geforderter Zuschlag zu den festgesetzten Werten berücksichtigt werden. |
|
(c) |
Die Mindestbedingungen für ein Anflug- und Landeverfahren gelten als anwendbar, wenn
|
OPS 1.230
Instrumentenabflug- und Instrumentenanflugverfahren
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Instrumentenabflug- und Instrumentenanflugverfahren, die von dem Staat festgelegt wurden, auf dessen Gebiet der Flugplatz gelegen ist, angewendet werden. |
|
(b) |
Unbeschadet des Buchstabens a darf der Kommandant eine von der veröffentlichten Abflug- oder Anflugstrecke abweichende Flugverkehrskontrollfreigabe annehmen, wenn dabei die Kriterien der Hindernisfreiheit beachtet und die Betriebsbedingungen in vollem Maße berücksichtigt werden. Der Endanflug muss nach Sicht oder nach dem festgelegten Instrumentenanflugverfahren durchgeführt werden. |
|
(c) |
Verfahren, die von den in Buchstabe a geforderten Verfahren abweichen, dürfen nur angewendet werden, wenn sie, falls erforderlich, von dem Staat, auf dessen Gebiet der Flugplatz gelegen ist, genehmigt und von der Luftfahrtbehörde anerkannt worden sind. |
OPS 1.235
Lärmminderungsverfahren
|
(a) |
Der Luftfahrtunternehmer hat Betriebsverfahren zur Lärmminderung bei Instrumentenflugbetrieb gemäß ICAO PANS OPS Band 1 (Dok. 8168-OPS/611) festzulegen. |
|
(b) |
Startsteigverfahren zur Lärmminderung für ein bestimmtes Flugzeugmuster sollen für alle Flugplätze gleich sein. |
OPS 1.240
Flugstrecken und -gebiete
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Flugbetrieb nur auf Strecken und in Gebieten durchgeführt wird, für die
|
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Flugbetrieb gemäß den für die Flugstrecken oder Fluggebiete von der Luftfahrtbehörde vorgeschriebenen Beschränkungen durchgeführt wird. |
OPS 1.241
Flüge in bestimmten Lufträumen mit verringerter Höhenstaffelung (Reduced Vertical Separation Minima — RVSM)
Der Luftfahrtunternehmer darf ein Flugzeug in bestimmten Lufträumen, in denen auf der Grundlage regionaler Abkommen vertikale Staffelungsmindestwerte von 300 m (1 000 ft) gelten, nur mit Genehmigung der Luftfahrtbehörde betreiben (RVSM-Genehmigung) (siehe OPS 1.872).
OPS 1.243
Flüge in Gebieten mit besonderen Navigationsanforderungen
Der Luftfahrtunternehmer darf ein Flugzeug in bestimmten Gebieten oder bestimmten Lufträumen, in denen auf der Grundlage regionaler Abkommen Mindestleistungsanforderungen hinsichtlich der Navigation vorgeschrieben sind, nur mit Genehmigung der Luftfahrtbehörde betreiben (MNPS-/RNP-/RNAV-Genehmigung) (siehe OPS 1.865 Buchstabe c Nummer 2 und OPS 1.870).
OPS 1.245
Größte Entfernung von einem geeigneten Flugplatz für zweimotorige Flugzeuge ohne ETOPS-Genehmigung
|
(a) |
Der Luftfahrtunternehmer darf, außer wenn dies ausdrücklich von der Luftfahrtbehörde in Übereinstimmung mit den Bestimmungen von OPS 1.246 Buchstabe a genehmigt wurde (ETOPS-Genehmigung), ein zweimotoriges Flugzeug nicht auf einer Flugstrecke einsetzen, wenn diese einen Punkt enthält, der
|
|
(b) |
Der Luftfahrtunternehmer hat die Geschwindigkeit für die Berechnung der größten Entfernung zu einem geeigneten Flugplatz für jedes betriebene zweimotorige Flugzeugmuster oder jede Baureihe davon basierend auf der wahren Fluggeschwindigkeit zu bestimmen, die das Flugzeug ohne Überschreitung von VMO mit einem ausgefallenen Triebwerk unter folgenden Bedingungen einhalten kann:
|
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die folgenden Angaben für jedes Muster oder jede Baureihe im Betriebshandbuch enthalten sind:
|
Anmerkung: Die oben ermittelten Fluggeschwindigkeiten und Flughöhen (Flugflächen) sind nur für die Festlegung der größten Entfernung zu einem geeigneten Flugplatz zu verwenden.
OPS 1.246
Langstreckenbetrieb mit zweimotorigen Flugzeugen (ETOPS)
|
(a) |
Der Luftfahrtunternehmer darf ohne Genehmigung der Luftfahrtbehörde (ETOPS-Genehmigung) keine Flüge jenseits der gemäß OPS 1.245 ermittelten Entfernungen durchführen. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass vor Durchführung eines ETOPS-Fluges ein verwendbarer ETOPS-Streckenausweichflugplatz vorhanden ist, entweder innerhalb der genehmigten Ausweichflugdauer oder einer anderen Ausweichflugdauer, wenn sich diese aus der Anwendung der MEL ergibt; die kürzere Flugdauer ist maßgebend (siehe OPS 1.297 Buchstabe d). |
OPS 1.250
Festlegung von Mindestflughöhen
|
(a) |
Der Luftfahrtunternehmer hat Mindestflughöhen und die Methoden zur Bestimmung dieser Höhen für alle zu befliegenden Streckenabschnitte, die den geforderten Bodenabstand sicherstellen, unter Berücksichtigung der Bestimmungen der Abschnitte F bis I festzulegen. |
|
(b) |
Jede Methode zur Festlegung der Mindestflughöhen bedarf der Genehmigung durch die Luftfahrtbehörde. |
|
(c) |
Sind die Mindestflughöhen, die von Staaten festgelegt wurden, deren Gebiet überflogen wird, größer als die vom Luftfahrtunternehmer festgelegten Höhen, müssen die höheren Werte angewendet werden. |
|
(d) |
Der Luftfahrtunternehmer hat bei der Festlegung der Mindestflughöhen folgende Faktoren zu berücksichtigen:
|
|
(e) |
Bei Erfüllung des Buchstabens d ist Folgendes zu beachten:
|
OPS 1.255
Kraftstoff
|
(a) |
Der Luftfahrtunternehmer hat die Grundsätze für die Kraftstoffermittlung zum Zweck der Flugplanung und der Umplanung während des Fluges festzulegen. Dabei ist sicherzustellen, dass für jeden Flug genügend Kraftstoff für den geplanten Betrieb und für Abweichungen vom geplanten Betrieb genügend Reserven an Bord sind. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass bei der Planung der Flüge mindestens die Nummern 1 und 2 zugrunde gelegt werden:
|
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die vor dem Flug durchgeführte Berechnung der erforderlichen ausfliegbaren Kraftstoffmenge Folgendes enthält:
|
|
(d) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Verfahren für die Umplanung während des Fluges zur Berechnung der erforderlichen ausfliegbaren Kraftstoffmenge Folgendes enthält, wenn der Flug entlang einer anderen als der ursprünglich geplanten Flugstrecke oder zu einem anderen als dem ursprünglich geplanten Bestimmungsflugplatz durchgeführt werden soll:
|
OPS 1.260
Beförderung von Personen mit eingeschränkter Beweglichkeit
|
(a) |
Der Luftfahrtunternehmer hat für die Beförderung von Personen mit eingeschränkter Beweglichkeit (Persons with Reduced Mobility — PRM) Verfahren festzulegen. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Personen mit eingeschränkter Beweglichkeit keine Sitze zugewiesen werden oder von ihnen belegt werden, wenn dadurch
|
|
(c) |
Der Kommandant muss benachrichtigt werden, wenn Personen mit eingeschränkter Beweglichkeit befördert werden sollen. |
OPS 1.265
Beförderung von Fluggästen, denen die Einreise verwehrt wurde, und von zwangsweise abgeschobenen oder in Gewahrsam befindlichen Personen
Der Luftfahrtunternehmer hat Verfahren für die Beförderung von Fluggästen, denen die Einreise verwehrt wurde, und von zwangsweise abgeschobenen oder in Gewahrsam befindlichen Personen festzulegen, um die Sicherheit des Flugzeuges und seiner Insassen zu gewährleisten. Der Kommandant muss benachrichtigt werden, wenn solche Personen befördert werden sollen.
OPS 1.270
Verstauen von Gepäck und Fracht
(siehe Anhang 1 zu OPS 1.270)
|
(a) |
Der Luftfahrtunternehmer hat Verfahren festzulegen, die sicherstellen, dass nur solches Handgepäck in den Fluggastraum mitgenommen wird, das ordnungsgemäß und sicher verstaut werden kann. |
|
(b) |
Der Luftfahrtunternehmer hat Verfahren festzulegen, die sicherstellen, dass sämtliche Gepäck- und Frachtstücke an Bord, die bei Verschiebungen Verletzungen oder Beschädigungen verursachen oder Gänge und Ausgänge verstellen könnten, in Stauräumen untergebracht werden, die so ausgelegt sind, dass ein Bewegen der Gepäck- oder Frachtstücke verhindert wird. |
OPS 1.275
Absichtlich freigelassen
OPS 1.280
Belegung der Fluggastsitze
Der Luftfahrtunternehmer hat Verfahren festzulegen, die sicherstellen, dass die Fluggäste Sitze einnehmen, von denen aus sie im Falle einer Noträumung am besten mithelfen können und diese nicht behindern.
OPS 1.285
Unterweisung der Fluggäste
Der Luftfahrtunternehmer hat Folgendes sicherzustellen:
|
(a) |
Allgemeines
|
|
(b) |
Vor dem Start
|
|
(c) |
Nach dem Start
|
|
(d) |
Vor der Landung
|
|
(e) |
Nach der Landung
|
|
(f) |
Bei einem Notfall während des Fluges sind die Fluggäste über Notverfahren den Umständen entsprechend anzuweisen. |
OPS 1.290
Flugvorbereitung
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass für jeden beabsichtigten Flug ein Flugdurchführungsplan erstellt wird. |
|
(b) |
Der Kommandant darf einen Flug nur antreten, wenn er sich überzeugt hat, dass
|
OPS 1.295
Auswahl von Flugplätzen
|
(a) |
Der Luftfahrtunternehmer hat für die Planung eines Fluges Verfahren für die Auswahl von Bestimmungs- und/oder Ausweichflugplätzen gemäß OPS 1.220 festzulegen. |
|
(b) |
Wenn es aus Wettergründen oder flugleistungsbedingten Gründen nicht möglich ist, zu dem Startflugplatz zurückzukehren, hat der Luftfahrtunternehmer einen Startausweichflugplatz auszuwählen und im Flugdurchführungsplan anzugeben. Dieser muss so gelegen sein, dass er
|
|
(c) |
Der Luftfahrtunternehmer hat für jeden Flug nach Instrumentenflugregeln wenigstens einen Bestimmungsausweichflugplatz festzulegen, es sei denn, dass einer der beiden folgenden Fälle zutrifft:
|
|
(d) |
Der Luftfahrtunternehmer hat zwei Bestimmungsausweichflugplätze festzulegen, wenn
|
|
(e) |
Der Luftfahrtunternehmer hat die geforderten Ausweichflugplätze im Flugdurchführungsplan anzugeben. |
OPS 1.297
Planungsmindestbedingungen für IFR-Flüge
|
(a) |
Planungsmindestbedingungen für den Startausweichflugplatz Der Luftfahrtunternehmer darf einen Flugplatz als Ausweichflugplatz für den Start nur festlegen, wenn die betreffenden Wettermeldungen oder Wettervorhersagen oder eine Kombination aus beiden darauf hindeuten, dass während eines Zeitraums von einer Stunde vor bis zu einer Stunde nach der voraussichtlichen Ankunftszeit auf dem Flugplatz die Wetterbedingungen den anzuwendenden Landemindestbedingungen nach OPS 1.225 entsprechen oder diese übertreffen. Die Hauptwolkenuntergrenze muss berücksichtigt werden, wenn nur Nichtpräzisions- und/oder Platzrundenanflüge möglich sind. Beschränkungen bei Flugbetrieb mit einem ausgefallenen Triebwerk müssen berücksichtigt werden. |
|
(b) |
Planungsmindestbedingungen für Bestimmungsflugplätze und für Bestimmungsausweichflugplätze. Der Luftfahrtunternehmer darf einen Bestimmungsflugplatz und/oder Bestimmungsausweichflugplatz nur festlegen, wenn die betreffenden Wettermeldungen oder Wettervorhersagen oder eine Kombination aus beiden darauf hindeuten, dass während eines Zeitraums von einer Stunde vor bis zu einer Stunde nach der voraussichtlichen Ankunftszeit auf dem Flugplatz die Wetterbedingungen den folgenden anzuwendenden Planungsmindestbedingungen entsprechen oder diese übertreffen:
|
||||||||||||||||||||||||||
|
(c) |
Planungsmindestbedingungen für einen Streckenausweichflugplatz Der Luftfahrtunternehmer darf einen Flugplatz als Streckenausweichflugplatz nur festlegen, wenn die betreffenden Wettermeldungen oder Wettervorhersagen oder eine Kombination aus beiden darauf hindeuten, dass während eines Zeitraums von einer Stunde vor bis zu einer Stunde nach der voraussichtlichen Ankunftszeit auf dem Flugplatz die Wetterbedingungen den Planungsmindestbedingungen der Tabelle 1 entsprechen oder diese übertreffen. |
|
(d) |
Planungsmindestbedingungen für einen Streckenausweichflugplatz unter ETOPS-Bedingungen. Der Luftfahrtunternehmer darf einen Flugplatz als Streckenausweichflugplatz unter ETOPS-Bedingungen nur festlegen, wenn die betreffenden Wettermeldungen oder Wettervorhersagen oder eine Kombination aus beiden darauf hindeuten, dass während eines Zeitraums von einer Stunde vor bis zu einer Stunde nach der voraussichtlichen Ankunftszeit die Wetterbedingungen auf dem Flugplatz den in der Tabelle 2 vorgeschriebenen Planungsmindestbedingungen entsprechen oder diese übertreffen und mit der ETOPS-Genehmigung des Luftfahrtunternehmers übereinstimmen. Tabelle 2: Planungsmindestbedingungen — ETOPS
|
||||||||||||||||||||||||
OPS 1.300
Flugplanabgabe an die Flugverkehrsdienste
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flug nur angetreten wird, wenn ein Flugplan an die Flugverkehrsdienste (ATS Flight Plan) übermittelt oder eine andere geeignete Information hinterlegt wurde, um gegebenenfalls die Einschaltung des Flugalarmdienstes zu ermöglichen.
OPS 1.305
Betanken oder Enttanken, während Fluggäste einsteigen, sich an Bord befinden oder aussteigen
(siehe Anhang 1 zu OPS 1.305)
Der Luftfahrtunternehmer hat sicherzustellen, dass, wenn Fluggäste einsteigen, sich an Bord befinden oder aussteigen, kein Flugzeug mit Avgas oder einem Kraftstoff mit breitem Siedepunktbereich (wide cut fuel) wie z.B. Jet-B oder ähnlichen Kraftstoffen betankt oder enttankt wird oder es zu einer Vermischung dieser Kraftstoffarten kommen kann. In allen anderen Fällen sind die notwendigen Vorsichtsmaßnahmen zu ergreifen. Das Flugzeug ist ordnungsgemäß mit geschultem Personal zu besetzen, das bereitsteht, um eine Räumung des Flugzeuges zweckmäßig und zügig mit den zur Verfügung stehenden Mitteln einzuleiten und zu lenken.
OPS 1.307
Betanken mit oder Enttanken von Kraftstoff mit breitem Siedepunktbereich (wide cut fuel)
Der Luftfahrtunternehmer hat Verfahren für das Betanken mit oder Enttanken von Kraftstoff mit einem breiten Siedepunktbereich (z.B. Jet-B oder ähnliche Kraftstoffe) festzulegen, soweit die Verwendung eines solchen Kraftstoffs erforderlich wird.
OPS 1.308
Zurückstoßen und Schleppen
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Zurückstoß- und Schleppvorgänge in Einklang mit den einschlägigen Luftverkehrsnormen und -verfahren durchgeführt werden. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Bewegen der Flugzeuge vor und nach dem Rollen nicht durch Schleppen ohne Schleppstange erfolgt, es sei denn,
|
OPS 1.310
Besatzungsmitglieder auf ihren Plätzen
|
(a) |
Flugbesatzungsmitglieder
|
|
(b) |
Kabinenbesatzungsmitglieder. In allen mit Fluggästen besetzten Fluggasträumen müssen die vorgeschriebenen Kabinenbesatzungsmitglieder in kritischen Flugphasen die ihnen zugewiesenen Plätze einnehmen. |
OPS 1.315
Hilfseinrichtungen für die Noträumung
Der Luftfahrtunternehmer hat Verfahren festzulegen, die sicherstellen, dass vor dem Rollen, dem Start und der Landung eine sich automatisch entfaltende Hilfseinrichtung für die Noträumung entsichert wird, wenn dies durchführbar und nicht gefährdend ist.
OPS 1.320
Sitze und Anschnallgurte
|
(a) |
Besatzungsmitglieder
|
|
(b) |
Fluggäste
|
OPS 1.325
Sicherung von Fluggasträumen und Küchen
|
(a) |
Der Luftfahrtunternehmer hat Verfahren festzulegen, die sicherstellen, dass vor dem Rollen, dem Start und der Landung die Ausgänge und Fluchtwege nicht verstellt sind. |
|
(b) |
Der Kommandant hat sicherzustellen, dass vor dem Start, der Landung und wenn es aus Sicherheitsgründen erforderlich ist, alle Ausrüstungsgegenstände und das gesamte Gepäck ordnungsgemäß gesichert sind. |
OPS 1.330
Zugang zur Notausrüstung
Der Kommandant hat sicherzustellen, dass die erforderliche Notausrüstung für den sofortigen Gebrauch leicht zugänglich ist.
OPS 1.335
Rauchen an Bord
|
(a) |
Der Kommandant hat sicherzustellen, dass an Bord nicht geraucht wird,
|
OPS 1.340
Wetterbedingungen
|
(a) |
Der Kommandant darf bei einem Flug nach Instrumentenflugregeln
|
|
(b) |
Der Kommandant darf einen Flug nach Instrumentenflugregeln
|
|
(c) |
Der Kommandant darf einen Flug nach Instrumentenflugregeln zum geplanten Bestimmungsflugplatz nur fortsetzen, wenn Informationen vorliegen, nach denen zur voraussichtlichen Ankunftszeit die Wetterbedingungen am Bestimmungsflugplatz oder an mindestens einem Bestimmungsausweichflugplatz den anzuwendenden Flugplatz-Betriebsmindestbedingungen entsprechen oder diese übertreffen. |
|
(d) |
Der Kommandant darf bei einem Flug nach Sichtflugregeln den Start nur beginnen, wenn die aktuellen Wettermeldungen oder eine Kombination von aktuellen Wettermeldungen und Wettervorhersagen darauf hindeuten, dass die Wetterbedingungen entlang der Flugstrecke oder auf dem nach Sichtflugregeln zu befliegenden Teil der Flugstrecke, in dem entsprechenden Zeitraum, die Befolgung der Sichtflugregeln ermöglichen. |
OPS 1.345
Eis und andere Ablagerungen — Verfahren am Boden
|
(a) |
Der Luftfahrtunternehmer hat Verfahren für den Vereisungsschutz und das Enteisen des Flugzeugs am Boden und für die damit verbundenen Kontrollen des Flugzeugs festzulegen. |
|
(b) |
Der Kommandant darf den Start nur beginnen, wenn die Außenflächen des Flugzeugs frei sind von jeglichen Ablagerungen, die die Flugleistung und/oder die Steuerbarkeit des Flugzeuges ungünstig beeinflussen könnten, außer wenn dies nach den Angaben im Flughandbuch zulässig ist. |
OPS 1.346
Eis und andere Ablagerungen — Verfahren für den Flug
|
(a) |
Der Luftfahrtunternehmer hat Verfahren für Flüge unter erwarteten oder tatsächlichen Vereisungsbedingungen festzulegen. |
|
(b) |
Der Kommandant darf einen Flug unter erwarteten oder tatsächlichen Vereisungsbedingungen nur antreten bzw. absichtlich in ein Gebiet mit erwarteten oder tatsächlichen Vereisungsbedingungen nur einfliegen, wenn das Flugzeug für diese Bedingungen zugelassen und ausgerüstet ist. |
OPS 1.350
Betriebsstoffmengen
Der Kommandant darf einen Flug nur antreten, wenn er sich davon überzeugt hat, dass mindestens die geplanten Kraftstoff- und Ölmengen mitgeführt werden, um den Flug unter den zu erwartenden Betriebsbedingungen sicher durchführen zu können.
OPS 1.355
Bedingungen für den Start
Der Kommandant hat sich vor Beginn des Starts davon zu überzeugen, dass das Wetter am Flugplatz und der Zustand der zu benutzenden Piste nach den vorliegenden Informationen einen sicheren Start und Abflug ermöglichen.
OPS 1.360
Anwendung von Wettermindestbedingungen für den Start
Der Kommandant hat sich vor Beginn des Starts davon zu überzeugen, dass die Pistensichtweite oder die Sicht in Startrichtung des Flugzeuges den anzuwendenden Mindestbedingungen entsprechen oder diese übertreffen.
OPS 1.365
Mindestflughöhen
Der Kommandant oder der mit der Durchführung des Fluges betraute Pilot darf außer bei Start und Landung die festgelegten Mindestflughöhen nicht unterschreiten.
OPS 1.370
Simulation von außergewöhnlichen Zuständen im Flug
Der Luftfahrtunternehmer hat Verfahren festzulegen, die sicherstellen, dass außergewöhnliche Zustände im Fluge oder Notsituationen, die die teilweise oder vollständige Anwendung von außergewöhnlichen Verfahren oder Notverfahren erfordern, nicht auf Flügen des gewerblichen Luftverkehrs simuliert werden. Das gleiche gilt für die Simulation von Instrumentenwetterbedingungen (Instrument Meteorological Conditions — IMC) mit künstlichen Mitteln.
OPS 1.375
Kraftstoffmanagement während des Fluges
(siehe Anhang 1 zu OPS 1.375)
|
(a) |
Der Luftfahrtunternehmer hat ein Verfahren festzulegen, das sicherstellt, dass Überprüfungen der Kraftstoffmengen und ein Kraftstoffmanagement während des Fluges durchgeführt werden. |
|
(b) |
Der Kommandant hat sicherzustellen, dass die jeweilige Restmenge des ausfliegbaren Kraftstoffes während des gesamten Fluges nicht geringer ist als die Kraftstoffmenge, die erforderlich ist, um den Flug zu einem Flugplatz fortsetzen zu können, auf dem eine sichere Landung durchgeführt werden kann, dabei muss die Endreservekraftstoffmenge (final reserve) noch zur Verfügung stehen. |
|
(c) |
Der Kommandant muss einen Notfall erklären, wenn die berechnete ausfliegbare Kraftstoffmenge bei der Landung geringer ist als die Endreserve. |
OPS 1.380
Absichtlich freigelassen
OPS 1.385
Gebrauch von Zusatzsauerstoff
Der Kommandant hat sicherzustellen, dass Flugbesatzungsmitglieder, die während des Fluges Aufgaben wahrnehmen, die für die sichere Flugdurchführung wesentlich sind, bei Kabinendruckhöhen von mehr als 10 000 ft für die über 30 Minuten hinausgehende Zeit und bei Kabinendruckhöhen von mehr als 13 000 ft ununterbrochen Zusatzsauerstoff nehmen.
OPS 1.390
Kosmische Strahlung
|
(a) |
Der Luftfahrtunternehmer hat die Belastung durch kosmische Strahlung während des Fluges zu berücksichtigen, der jedes Besatzungsmitglied in seiner Dienstzeit (einschließlich Positionierungsflügen) ausgesetzt ist, und hat für Besatzungsmitglieder, deren jährliche Strahlenbelastung 1 mSv übersteigen könnte, folgende Maßnahmen zu treffen:
|
|
(b) |
|
OPS 1.395
Bodenannäherung
Wird eine gefährliche Annäherung an den Boden durch ein Flugbesatzungsmitglied festgestellt oder durch die Bodenannäherungswarnanlage gemeldet, hat der Kommandant oder der mit der Durchführung des Fluges betraute Pilot für sofortige Abhilfe zu sorgen, um sichere Flugbedingungen herzustellen.
OPS 1.398
Einsatz einer bordseitigen Kollisionsschutzanlage (ACAS)
Der Luftfahrtunternehmer hat Verfahren vorzusehen, um sicherzustellen, dass
|
(a) |
eine eingebaute und betriebsfähige bordseitige Kollisionsschutzanlage während des Fluges in einer Betriebsart verwendet wird, die die Ausgabe von Reaktionsempfehlungen ermöglicht, es sei denn, dies wäre den zum gegebenen Zeitpunkt herrschenden Umständen nicht angemessen, |
|
(b) |
der Kommandant oder der mit der Durchführung des Fluges betraute Pilot bei Feststellung einer unzulässigen Annäherung an ein anderes Luftfahrzeug durch die bordseitige Kollisionsschutzanlage sicherstellt, dass unverzüglich Korrekturmaßnahmen eingeleitet werden, um einen sicheren Abstand herzustellen, es sei denn, es besteht Sichtkontakt zu dem anderen Luftfahrzeug und es wurde festgestellt, dass es keine Bedrohung darstellt. |
OPS 1.400
Anflug- und Landebedingungen
Der Kommandant hat sich vor Beginn des Landeanflugs zu vergewissern, dass das Wetter am Flugplatz und der Zustand der zu benutzenden Piste nach den vorliegenden Informationen unter Berücksichtigung der Flugleistungsangaben im Betriebshandbuch einem sicheren Anflug, einer sicheren Ladung oder einem sicheren Fehlanflug nicht entgegenstehen.
OPS 1.405
Beginn und Fortsetzung des Anfluges
|
(a) |
Der Kommandant oder der mit der Durchführung des Fluges betraute Pilot darf ungeachtet der gemeldeten Pistensichtweite/Sicht einen Instrumentenanflug beginnen, jedoch den Anflug nicht über das Voreinflugzeichen oder eine gleichwertige Position hinaus fortsetzen, wenn die gemeldete Pistensichtweite/Sicht geringer ist als die anzuwendenden Mindestwerte. |
|
(b) |
Wird die Pistensichtweite nicht gemeldet, darf die gemeldete Sicht nach Anhang 1 zu OPS 1.430 Buchstabe h in einen Wert für die Pistensichtweite umgerechnet werden. |
|
(c) |
Fällt die gemeldete Pistensichtweite/Sicht nach Passieren des Voreinflugzeichens oder einer gleichwertigen Position gemäß Buchstabe a unter den anzuwendenden Mindestwert, darf der Anflug bis zur Entscheidungshöhe über MSL (DA) oder über der Schwelle (DH) oder zur Sinkflugmindesthöhe über MSL (MDA) oder über der Schwelle (MDH) fortgesetzt werden. |
|
(d) |
Ist kein Voreinflugzeichen oder keine gleichwertige Position vorhanden, hat der Kommandant oder der mit der Durchführung des Fluges betraute Pilot im Endanflug vor Unterschreiten einer Höhe über dem Flugplatz von 1 000 ft über die Fortsetzung oder über den Abbruch des Anfluges zu entscheiden. Ist eine Sinkflugmindesthöhe von 1 000 ft oder mehr über dem Flugplatz vorgesehen, hat der Luftfahrtunternehmer für jedes Anflugverfahren eine Höhe festzulegen, unterhalb deren der Anflug nicht fortgesetzt werden darf, wenn die Pistensichtweite/Sicht geringer ist als die anzuwendenden Mindestwerte. |
|
(e) |
Der Anflug darf unterhalb der Entscheidungshöhe oder der Sinkflugmindesthöhe fortgesetzt und die Landung durchgeführt werden, sofern die erforderlichen Sichtmerkmale in dieser Höhe feststellbar sind und danach erkennbar bleiben. |
|
(f) |
Die Pistensichtweite in der Aufsetzzone ist immer ausschlaggebend. Falls gemeldet und relevant, ist die Pistensichtweite im Mittelabschnitt der Landebahn und am Stoppende der Piste ebenfalls ausschlaggebend. Die Mindestpistensichtweite für den Mittelabschnitt beträgt 125 m oder entspricht der für die Aufsetzzone erforderlichen Pistensichtweite, falls diese geringer ist; für das Stoppende beträgt sie 75 m. Für Flugzeuge, die mit einem System zur Steuerung oder zur Kontrolle des Ausrollens ausgerüstet sind, beträgt die Mindestpistensichtweite für den Mittelabschnitt 75 m. |
Anmerkung: ‚Relevant‘ bezieht sich in diesem Zusammenhang auf den Teil der Piste, der während der Hochgeschwindigkeitsphase nach dem Aufsetzen bis zu einer Geschwindigkeit von etwa 60 Knoten benutzt wird.
OPS 1.410
Betriebsverfahren — Flughöhe über der Schwelle
Der Luftfahrtunternehmer hat für die Durchführung von Präzisionsanflügen Betriebsverfahren festzulegen, die sicherstellen, dass das Flugzeug in Landekonfiguration und Landefluglage die Schwelle in einer sicheren Höhe überfliegt.
OPS 1.415
Bordbuch
Der Kommandant hat sicherzustellen, dass die Eintragungen in das Bordbuch erfolgen.
OPS 1.420
Meldung besonderer Ereignisse
|
(a) |
Begriffsbestimmungen
|
|
(b) |
Meldung von Störungen. Der Luftfahrtunternehmer hat Verfahren für die Meldung von Störungen festzulegen, die den nachstehend beschriebenen Verantwortlichkeiten und den in Buchstabe d beschriebenen Umständen Rechnung tragen.
|
|
(c) |
Meldung von Unfällen und schweren Störungen Der Luftfahrtunternehmer hat Verfahren für die Meldung von Unfällen und schweren Störungen festzulegen, die den nachstehend beschriebenen Verantwortlichkeiten und den in Buchstabe d beschriebenen Umständen Rechnung tragen.
|
|
(d) |
Besondere Berichte Vorkommnisse, für die besondere Melde- und Berichtsverfahren gelten, sind nachstehend beschrieben.
|
OPS 1.425
Reserviert
Anhang 1 zu OPS 1.270
Verstauen von Gepäck und Fracht
Bei der Festlegung von Verfahren zur Gewährleistung eines ordnungsgemäßen und sicheren Verstauens des Handgepäcks und der Fracht hat der Luftfahrtunternehmer Folgendes zu berücksichtigen:
|
(1) |
Jeder in die Kabine mitgenommene Gegenstand ist so unterzubringen, dass er ausreichend gegen Bewegung gesichert ist. |
|
(2) |
Auf oder neben den Stauräumen angegebene Massegrenzen dürfen nicht überschritten werden. |
|
(3) |
Stauräume unter Sitzen dürfen nur benutzt werden, wenn die Sitze mit einer Rückhaltestange ausgerüstet sind und das Gepäck von einer Größe ist, dass es ordnungsgemäß von dieser Vorrichtung zurückgehalten werden kann. |
|
(4) |
Gegenstände dürfen nicht in Toiletten verstaut werden. Sie dürfen gegen Trennwände nur gelehnt werden, wenn die Gegenstände ausreichend gegen Bewegung nach vorn, zur Seite oder nach oben gesichert sind und die Trennwände mit einer Beschriftung versehen sind, aus der die Höchstmasse des Gepäcks ersichtlich ist. |
|
(5) |
Gepäck- und Frachtstücke, die in Gepäckfächern untergebracht werden, dürfen nur so groß sein, dass sie ein sicheres Verriegeln der Klappen nicht verhindern. |
|
(6) |
Gepäck- und Frachtstücke dürfen nicht an Stellen untergebracht werden, an denen sie den Zugang zur Notausrüstung behindern können. |
|
(7) |
Vor dem Start, vor der Landung und wenn die Zeichen zum Anlegen der Sicherheitsgurte eingeschaltet werden oder das Anlegen auf andere Weise angeordnet wird, ist zu kontrollieren, dass das Gepäck so verstaut ist, dass es eine Räumung des Flugzeugs nicht behindern oder durch Herabfallen oder eine andere Bewegung Verletzungen hervorrufen kann, wobei die jeweilige Flugphase zu berücksichtigen ist. |
Anhang 1 zu OPS 1.305
Betanken oder Enttanken, während Fluggäste einsteigen, sich an Bord befinden oder aussteigen
Der Luftfahrtunternehmer hat Betriebsverfahren für das Betanken und Enttanken während Fluggäste einsteigen, sich an Bord befinden oder aussteigen, festzulegen, die sicherstellen, dass folgende Vorsichtsmaßnahmen getroffen werden:
|
(1) |
Eine geschulte Person muss sich während des Tankvorganges an einem festgelegten Platz aufhalten, wenn sich Fluggäste an Bord befinden. Diese Person muss in der Lage sein, die Notverfahren bezüglich des Brandschutzes und der Brandbekämpfung durchzuführen, den Sprechverkehr auszuüben sowie eine Räumung einzuleiten und zu lenken, |
|
(2) |
zwischen dem Bodenpersonal, das das Betanken überwacht, und dem geschulten Personal an Bord des Flugzeugs muss eine Zweiweg-Verbindung durch die interne Bordsprechanlage des Flugzeugs oder durch andere geeignete Mittel hergestellt und aufrecht erhalten werden, |
|
(3) |
die Besatzung, sonstiges Personal und Fluggäste müssen darauf hingewiesen werden, dass das Flugzeug be- oder enttankt wird, |
|
(4) |
die Zeichen zum Anlegen der Sicherheitsgurte müssen ausgeschaltet sein, |
|
(5) |
die Rauchverbotszeichen müssen eingeschaltet sein, ebenso die Innenbeleuchtung, um die Notausstiege erkennen zu können, |
|
(6) |
die Fluggäste müssen angewiesen werden, ihre Anschnallgurte zu lösen und das Rauchen einzustellen, |
|
(7) |
es muss geschultes Personal in ausreichender Anzahl an Bord sein, das für eine sofortige Noträumung bereit ist, |
|
(8) |
wenn das Vorhandensein von Kraftstoffdämpfen im Flugzeug festgestellt wird oder eine andere Gefahr während des Be- oder Enttankens eintritt, muss der Tankvorgang sofort abgebrochen werden, |
|
(9) |
der Bereich unter den Ausgängen, die für die Noträumung vorgesehen sind, sowie die Bereiche für die Entfaltung der Notrutschen müssen freigehalten werden und |
|
(10) |
es müssen Vorkehrungen für eine sichere und schnelle Räumung des Flugzeugs getroffen werden. |
Anhang 1 zu OPS 1.375
Kraftstoffmanagement während des Fluges
|
(a) |
Überprüfungen der Kraftstoffmengen während des Fluges
|
|
(b) |
Kraftstoffmanagement während des Fluges
|
ABSCHNITT E
ALLWETTERFLUGBETRIEB
OPS 1.430
Flugplatz-Betriebsmindestbedingungen — Allgemeines
(siehe Anhang 1 zu OPS 1.430)
|
(a) |
Der Luftfahrtunternehmer muss für jeden anzufliegenden Flugplatz Betriebsmindestbedingungen festlegen, die die in Anhang 1 angegebenen Werte nicht unterschreiten dürfen. Das Verfahren zur Ermittlung der Betriebsmindestbedingungen muss den Anforderungen der Luftfahrtbehörde genügen. Diese Betriebsmindestbedingungen dürfen ohne ausdrückliche Genehmigung des Staates, auf dessen Gebiet der Flugplatz gelegen ist, nicht die von ihm festgelegten Mindestbedingungen unterschreiten. Anmerkung: Buchstabe a schließt nicht die Berechnung von Betriebsmindestbedingungen während des Fluges für einen nicht eingeplanten Ausweichflugplatz aus, wenn die Berechnung nach einem zulässigen Verfahren durchgeführt wurde. |
|
(b) |
Bei der Festlegung der Flugplatz-Betriebsmindestbedingungen für den jeweiligen Flugbetrieb hat der Luftfahrtunternehmer Folgendes zu berücksichtigen:
|
|
(c) |
Die in diesem Abschnitt genannten Flugzeugkategorien müssen nach dem in Anhang 2 zu OPS 1.430 Buchstabe c genannten Verfahren festgelegt werden. |
OPS 1.435
Begriffsbestimmungen
Die in diesem Abschnitt verwendeten Begriffe haben folgende Bedeutung:
|
(1) |
Platzrundenanflug: Der Sichtanflugteil eines Instrumentenanfluges, in dem ein Luftfahrzeug zur Landung auf eine Piste ausgerichtet wird, deren Lage für einen Geradeausanflug nicht geeignet ist. |
|
(2) |
Verfahren bei geringer Sicht (Low Visibility Procedures — LVP): An einem Flugplatz angewendete Verfahren, um einen sicheren Betrieb bei Anflügen nach Betriebsstufe II und III (CAT II und CAT III) und Starts bei geringer Sicht zu gewährleisten. |
|
(3) |
Start bei geringer Sicht (Low Visibility Take-Off — LVTO): Ein Start bei einer Pistensichtweite von weniger als 400 m. |
|
(4) |
Flugsteuerungssystem: Ein System, das ein automatisches und/oder ein hybrides Landesystem einschließt. |
|
(5) |
Ausfallunempfindliches Flugsteuerungssystem (Fail-Passive Flight Control System): Ein Flugsteuerungssystem, bei dessen Ausfall keine wesentliche Änderung des Lastigkeitszustandes des Flugzeugs oder keine wesentliche Ablage von der Flugbahn oder der Fluglage eintritt, die Landung jedoch nicht automatisch durchgeführt wird. Bei einem automatischen, ausfallunempfindlichen Flugsteuerungssystem übernimmt nach dessen Ausfall der Pilot die Steuerung des Flugzeugs. |
|
(6) |
Betriebssicheres Flugsteuerungssystem (Fail-Operational Flight Control System): Ein Flugsteuerungssystem, bei dessen Ausfall unterhalb der Alarmhöhe der Anflug, das Abfangen und die Landung vollkommen automatisch durchgeführt werden können. Bei einem Ausfall arbeitet das automatische Landesystem wie ein ausfallunempfindliches System. |
|
(7) |
Betriebssicheres hybrides Landesystem: Ein System, das aus einem ausfallunempfindlichen (fail-passive), automatischen Landesystem als Hauptsystem und einem unabhängigen Führungssystem als Hilfssystem besteht, das dem Piloten die manuelle Fortsetzung der Landung nach Ausfall des Hauptsystems ermöglicht. Anmerkung: Ein typisches unabhängiges Führungssystem als Hilfssystem besteht aus einer überwachten, in Augenhöhe projizierten Flugführungsanzeige (head-up display), üblicherweise in Form einer Kommandoanzeige, wahlweise kann es jedoch auch eine Ablageanzeige sein. |
|
(8) |
Sichtanflug: Ein Anflug, bei dem entweder ein Teil oder das gesamte Instrumentenanflugverfahren nicht zu Ende geführt wird und der Anflug mit Erdsicht erfolgt. |
OPS 1.440
Flugbetrieb bei geringer Sicht — allgemeine Betriebsregeln
(siehe Anhang 1 zu OPS 1.440)
|
(a) |
Der Luftfahrtunternehmer darf keinen Flugbetrieb nach Betriebsstufe II oder III durchführen, wenn nicht
|
|
(b) |
Der Luftfahrtunternehmer darf ohne Genehmigung der Luftfahrtbehörde keine Starts bei geringer Sicht mit weniger als 150 m Pistensichtweite für Flugzeuge der Kategorie A, B und C oder 200 m Pistensichtweite für Flugzeuge der Kategorie D durchführen. |
OPS 1.445
Flugbetrieb bei geringer Sicht — Flugplätze
|
(a) |
Der Luftfahrtunternehmer darf für Flugbetrieb nach Betriebsstufe II oder III nur einen Flugplatz benutzen, wenn dieser dafür von dem Staat, in dem der Flugplatz gelegen ist, genehmigt wurde. |
|
(b) |
Der Luftfahrtunternehmer muss sich vergewissern, dass an Flugplätzen, an denen Flugbetrieb bei geringer Sicht durchgeführt werden soll, hierfür Verfahren (Low Visibility Procedures — LVP) festgelegt wurden und angewendet werden. |
OPS 1.450
Flugbetrieb bei geringer Sicht — Schulung und Qualifikationen
(siehe Anhang 1 zu OPS 1.450)
Der Luftfahrtunternehmer muss sicherstellen, dass vor Durchführung eines Starts bei geringer Sicht und Flugbetrieb nach Betriebsstufe II und III
|
(1) |
jedes Flugbesatzungsmitglied
|
|
(2) |
die Schulung und Überprüfung nach einem ausführlichen, von der Luftfahrtbehörde genehmigten und im Betriebshandbuch enthaltenen Lehrplan durchgeführt wird. Diese Schulung ist zusätzlich zu der in OPS 1, Abschnitt N, vorgeschriebenen Schulung durchzuführen, und |
|
(3) |
die Qualifikation der Flugbesatzung auf den Flugbetrieb und das Flugzeugmuster abgestimmt ist. |
OPS 1.455
Flugbetrieb bei geringer Sicht — Betriebsverfahren
(siehe Anhang 1 zu OPS 1.455)
|
(a) |
Der Luftfahrtunternehmer hat Verfahren und Anweisungen für den Start bei geringer Sicht und den Flugbetrieb nach Betriebsstufe II und III festzulegen. Diese Verfahren müssen in das Betriebshandbuch aufgenommen werden und die entsprechenden Aufgaben der Flugbesatzungsmitglieder während des Rollens, des Starts, des Anfluges, des Abfangens, der Landung, des Ausrollens und des Fehlanfluges enthalten. |
|
(b) |
Der Kommandant muss sich davon überzeugen, dass
|
OPS 1.460
Flugbetrieb bei geringer Sicht — Mindestausrüstung
|
(a) |
Der Luftfahrtunternehmer hat in das Betriebshandbuch die Mindestausrüstung aufzunehmen, die bei Beginn eines Starts bei geringer Sicht oder eines Anfluges nach Betriebsstufe II oder III entsprechend dem Flughandbuch oder einer anderen genehmigten Unterlage betriebsfähig sein muss. |
|
(b) |
Der Kommandant muss sich davon überzeugen, dass das Flugzeug und die für den jeweilig durchzuführenden Betrieb erforderlichen Bordsysteme in ordnungsgemäßem Zustand sind. |
OPS 1.465
Betriebsmindestbedingungen für Flüge nach Sichtflugregeln (VFR)
(siehe Anhang 1 zu OPS 1.465)
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
(1) |
VFR-Flüge nach den Sichtflugregeln und den Tabellenangaben des Anhangs 1 zu OPS 1.465 durchgeführt werden, |
|
(2) |
Flüge nach Sonder-Sichtflugregeln nicht begonnen werden, wenn die Sicht weniger als 3 km beträgt, und nicht fortgeführt werden, wenn die Sicht weniger als 1,5 km beträgt. |
Anhang 1 zu OPS 1.430
Flugplatz-Betriebsmindestbedingungen
|
(a) |
Startmindestbedingungen
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(b) |
Nichtpräzisionsanflug
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(c) |
Präzisionsanflug — Flugbetrieb nach Betriebsstufe I (CAT I)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(d) |
Präzisionsanflug — Flugbetrieb nach Betriebsstufe II (CAT II)
|
||||||||||||||||||||||||||||||||||||||||||||||
|
(e) |
Präzisionsanflug — Flugbetrieb nach Betriebsstufe III (CAT III)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
(f) |
Platzrundenanflug (circling)
|
|||||||||||||||||||||||
|
(g) |
Sichtanflug (visual approach). Der Luftfahrtunternehmer hat sicherzustellen, dass für einen Anflug nach Sicht eine Pistensichtweite von weniger als 800 m nicht angewendet wird. |
|
(h) |
Umrechnung der gemeldeten meteorologischen Sicht in die Pistensichtweite
|
||||||||||||||||||
Anhang 2 zu OPS 1.430 Buchstabe c
Flugzeugkategorien — Allwetterflugbetrieb
|
(a) |
Klassifizierung von Flugzeugen Die bei der Klassifizierung von Flugzeugen nach Kategorien zugrunde zu legenden Kriterien sind die über der Schwelle angezeigte Fluggeschwindigkeit (VAT), die dem 1,3 fachen der Überziehgeschwindigkeit (VSO) oder dem 1,23 fachen der Überziehgeschwindigkeit in Landekonfiguration bei höchstzulässiger Landemasse (VS1G) entspricht. Liegen sowohl VSO als auch VS1G vor, ist die höhere sich ergebende VAT zu verwenden. Die den VAT-Geschwindigkeitswerten entsprechenden Flugzeugkategorien sind aus der nachstehenden Tabelle ersichtlich:
Die zu berücksichtigende Landekonfiguration ist vom Luftfahrtunternehmer oder vom Flugzeughersteller festzulegen. |
|
(b) |
Dauerhafte Änderung der Kategorie — höchstzulässige Landemasse
|
Anhang 1 zu OPS 1.440
Flugbetrieb bei geringer Sicht — Allgemeine Betriebsregeln
|
(a) |
Allgemeines. Die folgenden Verfahren gelten für die Einführung und die Genehmigung von Flugbetrieb bei geringer Sicht. |
|
(b) |
Betriebliche Nachweisführung. Die betriebliche Nachweisführung dient der Feststellung oder Validierung der Anwendung bzw. Durchführung und Wirksamkeit der anwendbaren Flugführungs-Bordsysteme, Schulungen, Flugbesatzungsverfahren, Instandhaltungsprogramme und Handbücher für das zur Genehmigung anstehende Programm für die Betriebsstufen II und III.
|
|
(c) |
Datenerfassung zur betrieblichen Nachweisführung. Jeder Antragsteller muss eine Datenerfassungsmethode (z.B. ein von der Flugbesatzung zu verwendendes Formblatt) für Aufzeichnungen über die Anflug- und Landeleistung entwickeln. Die dabei erfassten Daten und eine Zusammenfassung der Nachweisdaten sind der Luftfahrtbehörde für Evaluierungszwecke zur Verfügung zu stellen. |
|
(d) |
Auswertung der Daten. Nicht erfolgreiche Anflüge und/oder automatische Landungen sind zu dokumentieren und auszuwerten. |
|
(e) |
Fortlaufende Überwachung
|
|
(f) |
Übergangszeiträume
|
|
(g) |
Instandhaltung der Ausrüstung für Betriebsstufe II, Betriebsstufe III und für Starts bei geringer Sicht (Low Visibility Take-off — LVTO) Der Luftfahrtunternehmer hat in Zusammenarbeit mit dem Hersteller Instandhaltungsanweisungen für die bordseitigen Flugführungssysteme zu erstellen und diese in sein nach OPS 1.910 vorgeschriebenes und von der Luftfahrtbehörde zu genehmigendes Instandhaltungsprogramm aufzunehmen. |
|
(h) |
In Frage kommende Flugplätze und Pisten
|
Anhang 1 zu OPS 1.450
Flugbetrieb bei geringer Sicht — Schulung und Qualifikationen
|
(a) |
Allgemeines. Der Luftfahrtunternehmer hat sicherzustellen, dass die Schulung der Flugbesatzung für Flugbetrieb bei geringer Sicht nach Lehrplänen für die Theorie-, die Flugsimulator- und/oder die Flugschulung erfolgt. Der Luftfahrtunternehmer darf mit Zustimmung der Luftfahrtbehörde den Lehrgangsinhalt nach den Bestimmungen der Nummern 2 und 3 kürzen.
|
|
(b) |
Theorieschulung. Der Luftfahrtunternehmer hat sicherzustellen, dass der erstmalige Lehrgang zur theoretischen Schulung für den Flugbetrieb bei geringer Sicht mindestens umfasst:
|
|
(c) |
Flugsimulator- und/oder Flugschulung
|
|
(d) |
Umschulungsbestimmungen für die Durchführung von Starts bei geringer Sicht und Flugbetrieb nach Betriebsstufe II und III. Der Luftfahrtunternehmer hat sicherzustellen, dass das Flugbesatzungspersonal bei der Umschulung auf ein neues Muster oder eine neue Baureihe eines Flugzeugs, mit dem Starts bei geringer Sicht und Flugbetrieb nach Betriebsstufe II und III durchgeführt werden, die folgende Schulung für Verfahren bei geringer Sicht durchführt. Die für die Durchführung eines verkürzten Lehrgangs geltenden Bestimmungen hinsichtlich der Erfahrung von Flugbesatzungsmitgliedern sind in Buchstabe a Nummern 2 und 3 beschrieben:
|
|
(e) |
Mustererfahrung und Erfahrung als Kommandant. Vor dem erstmaligen Einsatz auf dem Flugzeugmuster im Flugbetrieb nach Betriebsstufe II/III gelten für den Kommandanten oder für Piloten, die mit der Durchführung des Fluges betraut wurden, folgende zusätzliche Anforderungen:
|
|
(f) |
Starts bei geringer Sicht mit einer Pistensichtweite von weniger als 150 m oder 200 m
|
|
(g) |
Wiederkehrende Schulung und Überprüfung — Flugbetrieb bei geringer Sicht
Anmerkung: Die auf automatischen Anflügen und/oder automatischen Landungen beruhende Befähigung zur Durchführung von Starts bei geringer Sicht und von Flugbetrieb nach Betriebsstufe II/III wird, wie in dieser OPS vorgeschrieben, durch wiederkehrende Schulung und Überprüfung aufrechterhalten. |
Anhang 1 zu OPS 1.455
Flugbetrieb bei geringer Sicht — Betriebsverfahren
|
(a) |
Allgemeines. Der Flugbetrieb bei geringer Sicht umfasst
Anmerkung 1: Für jedes dieser Betriebsverfahren kann ein hybrides System verwendet werden. Anmerkung 2: Es können andere Arten von Führungssystemen oder Anzeigen zugelassen und genehmigt werden. |
|
(b) |
Verfahren und Betriebsanweisungen
|
Anhang 1 zu OPS 1.465
Mindestsichten für den Flugbetrieb nach Sichtflugregeln
|
Luftraumklasse |
|
A B C D E (Anm. 1) |
F G |
|||||||
|
|
oberhalb 900 m (3 000 ft) NN oder oberhalb 300 m (1 000 ft) über Grund, je nachdem, welcher Wert höher ist |
in und unterhalb von 900 m (3 000 ft) NN oder 300 m (1 000 ft) über Grund, je nachdem, welcher Wert höher ist |
||||||||
|
Abstand von den Wolken |
|
1 500 m in waagerechter Richtung 300 m (1 000 ft) in senkrechter Richtung |
frei von Wolken und Erdsicht |
|||||||
|
Flugsicht |
8 km in und oberhalb 3 050 m (10 000 ft) NN (Anmerkung 2) 5 km unterhalb von 3 050 m (10 000 ft) NN |
5 km (Anmerkung 3) |
||||||||
|
||||||||||
ABSCHNITT F
FLUGLEISTUNGEN — ALLGEMEIN
OPS 1.470
Anwendbarkeit
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass mehrmotorige Propellerturbinenflugzeuge, deren höchste genehmigte Fluggastsitzanzahl mehr als 9 oder deren höchstzulässige Startmasse mehr als 5 700 kg beträgt, und alle mehrmotorigen Strahlturbinenflugzeuge in Übereinstimmung mit den Bestimmungen des Abschnitts G (Flugleistungsklasse A) betrieben werden. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Flugzeuge mit Propellerantrieb, deren höchste genehmigte Fluggastsitzanzahl 9 oder weniger und deren höchstzulässige Startmasse 5 700 kg oder weniger beträgt, in Übereinstimmung mit den Bestimmungen des Abschnitts H (Flugleistungsklasse B) betrieben werden. |
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Flugzeuge mit Kolbentriebwerken, deren höchste genehmigte Fluggastsitzanzahl mehr als 9 oder deren höchstzulässige Startmasse mehr als 5 700 kg beträgt, in Übereinstimmung mit den Bestimmungen des Abschnitts I (Flugleistungsklasse C) betrieben werden. |
|
(d) |
Kann die vollständige Erfüllung der Bestimmungen des zutreffenden Abschnitts aufgrund besonderer Gestaltungsmerkmale (z.B. Überschallflugzeuge oder Wasserflugzeuge) nicht nachgewiesen werden, hat der Luftfahrtunternehmer anerkannte Flugleistungsforderungen anzuwenden, die ein gleiches Maß an Sicherheit wie bei Erfüllung der Bestimmungen des entsprechenden Abschnitts gewährleisten. |
OPS 1.475
Allgemeines
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Flugzeugmasse
|
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass bei der Prüfung, ob die Bestimmungen des zutreffenden Abschnitts erfüllt sind, die im Flughandbuch enthaltenen anerkannten Flugleistungsdaten verwendet werden; entsprechend den Bestimmungen des jeweiligen Abschnitts sind diese Daten erforderlichenfalls durch andere Daten, die den Anforderungen der Luftfahrtbehörde genügen, zu ergänzen. Bereits in den Flugleistungsdaten des Flughandbuches berücksichtigte betriebliche Faktoren können bei der Anwendung der im zutreffenden Abschnitt vorgeschriebenen Faktoren berücksichtigt werden, um eine doppelte Anwendung von Faktoren zu vermeiden. |
|
(c) |
Beim Nachweis der Erfüllung der Bestimmungen des zutreffenden Abschnitts sind die Flugzeugkonfiguration, die Umgebungsbedingungen und der Betrieb von Flugzeugsystemen, die die Flugleistungen beeinträchtigen, zu berücksichtigen. |
|
(d) |
Für Flugleistungszwecke kann eine feuchte Piste, sofern es sich nicht um eine Grasbahn handelt, als trocken eingestuft werden. |
|
(e) |
Der Luftfahrtunternehmer hat für die Prüfung, ob die Startleistungsforderungen des anwendbaren Abschnitts erfüllt sind, die Aufzeichnungsgenauigkeit zu berücksichtigen. |
OPS 1.480
Begriffsbestimmungen
|
(a) |
Die nachstehend aufgeführten Begriffe, die in den Abschnitten F, G, H, I und J verwendet werden, haben folgende Bedeutung:
|
|
(b) |
Für die Begriffe ‚Startabbruchstrecke‘, ‚Startstrecke‘, ‚Startrollstrecke‘, ‚Nettostartflugbahn‘, ‚Nettoflugbahn mit einem ausgefallenen Triebwerk im Reiseflug‘ und ‚Nettoflugbahn mit zwei ausgefallenen Triebwerken im Reiseflug‘, soweit sie sich auf das Flugzeug beziehen, gelten die Begriffsbestimmungen in den Lufttüchtigkeitsforderungen, nach denen das Flugzeug zugelassen wurde oder, wenn nach Auffassung der Luftfahrtbehörde diese für den Nachweis der Erfüllung der flugleistungsbezogenen Betriebsgrenzen als ungeeignet anzusehen sind, die von der Luftfahrtbehörde festgelegten Begriffsbestimmungen. |
ABSCHNITT G
FLUGLEISTUNGSKLASSE A
OPS 1.485
Allgemeines
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass für die Prüfung, ob die Bestimmungen dieses Abschnitts erfüllt sind, die im Flughandbuch festgelegten anerkannten Flugleistungsdaten durch zusätzliche Daten, die den Anforderungen der Luftfahrtbehörde genügen, ergänzt werden, wenn die Angaben im Flughandbuch unzureichend sind, unter anderem hinsichtlich
|
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass im Falle einer nassen und kontaminierten Piste Flugleistungsdaten verwendet werden, die nach den Bestimmungen der geltenden Vorschriften für die Zulassung großer Flugzeuge oder anderen gleichwertigen Vorschriften, die den Anforderungen der Luftfahrtbehörde genügen, ermittelt worden sind. |
OPS 1.490
Start
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Startmasse unter Berücksichtigung der Druckhöhe und der Umgebungstemperatur am Flugplatz, auf dem der Start durchgeführt wird, die im Flughandbuch festgelegte höchstzulässige Startmasse nicht überschreitet. |
|
(b) |
Der Luftfahrtunternehmer hat bei der Ermittlung der höchstzulässigen Startmasse Folgendes zu erfüllen:
|
|
(c) |
Bei der Erfüllung des Buchstabens b ist vom Luftfahrtunternehmer zu berücksichtigen:
|
OPS 1.495
Hindernisfreiheit beim Start
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Nettostartflugbahn zu allen Hindernissen einen senkrechten Abstand von mindestens 35 ft oder einen horizontalen Abstand von mindestens 90 m plus 0,125 × D hat. Dabei ist D die horizontale Entfernung, die das Flugzeug vom Ende der verfügbaren Startstrecke oder der Startstrecke zurückgelegt hat, wenn vor dem Ende der verfügbaren Startstrecke ein Kurvenflug vorgesehen ist. Bei Flugzeugen mit einer Spannweite von weniger als 60 m kann die halbe Spannweite plus 60 m plus 0,125 × D als Abstand für die horizontale Hindernisfreiheit verwendet werden. |
|
(b) |
Bei der Erfüllung des Buchstabens a ist vom Luftfahrtunternehmer zu berücksichtigen:
|
|
(c) |
Bei der Erfüllung des Buchstabens a ist davon auszugehen, dass
|
|
(d) |
Bei der Erfüllung des Buchstabens a kann der Luftfahrtunternehmer, sofern die beabsichtigte Flugbahn keine Kursänderungen über Grund von mehr als 15° erfordert, Hindernisse unberücksichtigt lassen, deren seitlicher Abstand größer ist als
|
|
(e) |
Bei der Erfüllung des Buchstabens a kann der Luftfahrtunternehmer, sofern die beabsichtigte Flugbahn Kursänderungen über Grund von mehr als 15° erfordert, Hindernisse unberücksichtigt lassen, deren seitlicher Abstand größer ist als
|
|
(f) |
Der Luftfahrtunternehmer hat zur Erfüllung von OPS 1.495 und zur Gewährleistung einer hindernisfreien Flugbahn Verfahren festzulegen, die es ermöglichen, den Flug in Übereinstimmung mit den Reisefluganforderungen gemäß OPS 1.500 fortzusetzen oder auf dem Startflugplatz oder Startausweichflugplatz zu beenden. |
OPS 1.500
Reiseflug — Berücksichtigung des Ausfalls eines Triebwerks
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die mit den Angaben im Flughandbuch ermittelte Nettoflugbahn mit einem ausgefallenen Triebwerk im Reiseflug unter den für den Flug zu erwartenden Wetterbedingungen an allen Punkten der Flugstrecke die Buchstaben b oder c erfüllt. Die Nettoflugbahn muss in 1 500 ft Höhe über dem Flugplatz, auf dem nach Ausfall eines Triebwerkes gelandet werden soll, eine positive Neigung aufweisen. Müssen aufgrund der Wetterbedingungen Vereisungsschutzeinrichtungen betrieben werden, ist deren Einfluss auf die Nettoflugbahn zu berücksichtigen. |
|
(b) |
Die Nettoflugbahn muss in einer Höhe von mindestens 1 000 ft über allen Bodenerhebungen und Hindernissen innerhalb eines Abstandes von 9,3 km (5 NM) beiderseits des beabsichtigten Flugweges eine positive Neigung haben. |
|
(c) |
Die Nettoflugbahn muss die Fortsetzung des Fluges aus der Reiseflughöhe bis zu einem Flugplatz ermöglichen, auf dem eine Landung nach den anzuwendenden Bestimmungen von OPS 1.515 oder OPS 1.520 ausgeführt werden kann; sie muss zu allen Bodenerhebungen und Hindernissen innerhalb eines Abstandes von 9,3 km (5 NM) beiderseits des beabsichtigten Flugweges einen senkrechten Mindestabstand von 2 000 ft aufweisen. Dabei ist zu beachten, dass
|
|
(d) |
Zur Erfüllung der OPS 1.500 hat der Luftfahrtunternehmer den Mindestwert für den seitlichen Abstand nach den Buchstaben b und c auf 18,5 km (10 NM) zu erhöhen, wenn die Navigationsgenauigkeit nicht innerhalb eines Vertrauensbereiches von 95 % liegt. |
OPS 1.505
Reiseflug — Berücksichtigung des Ausfalls von zwei Triebwerken bei Flugzeugen mit mehr als zwei Triebwerken
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugzeug mit mehr als zwei Triebwerken — bei einer Reiseflugleistung aller Triebwerke für Langstreckenflüge, bei Standardtemperatur und Windstille — an keinem Punkt entlang der beabsichtigten Flugstrecke mehr als 90 Flugminuten von einem Flugplatz entfernt ist, für den mit der zu erwartenden Landemasse des Flugzeuges die Vorschriften dieses Abschnitts erfüllt werden können, es sei denn, der Flug wird in Übereinstimmung mit den Buchstaben b bis f durchgeführt. |
|
(b) |
Die Angaben für die Nettoflugbahn mit zwei ausgefallenen Triebwerken im Reiseflug müssen es ermöglichen, dass das Flugzeug den Flug unter den zu erwartenden Wetterbedingungen von dem Punkt aus, für den der gleichzeitige Ausfall beider Triebwerke angenommen worden ist, bis zu einem Flugplatz fortsetzen kann, an dem das Flugzeug unter Benutzung des vorgeschriebenen Verfahrens für eine Landung mit zwei ausgefallenen Triebwerken landen und zum Stillstand kommen kann. Die Nettoflugbahn muss zu allen Bodenerhebungen und Hindernissen innerhalb eines seitlichen Abstandes von 9,3 km (5 NM) beiderseits des beabsichtigten Flugweges einen senkrechten Abstand von mindestens 2 000 ft aufweisen. Bei Flügen in Höhen und in Wetterbedingungen, bei denen Vereisungsschutzeinrichtungen betrieben werden müssen, ist deren Einfluss auf die Nettoflugbahn zu berücksichtigen. Liegt die Navigationsgenauigkeit nicht innerhalb eines Vertrauensbereiches von 95 %, hat der Luftfahrtunternehmer den oben genannten Mindestwert für den seitlichen Abstand auf 18,5 km (10 NM) zu erhöhen. |
|
(c) |
Es wird davon ausgegangen, dass die beiden Triebwerke an dem ungünstigsten Punkt des Flugstreckenabschnitts ausfallen, an dem das Flugzeug — bei einer Reiseflugleistung aller Triebwerke für Langstreckenflüge, bei Standardtemperatur und Windstille — mehr als 90 Flugminuten von einem Flugplatz entfernt ist, für den mit der zu erwartenden Landemasse des Flugzeuges die geltenden Flugleistungsvorschriften erfüllt werden können. |
|
(d) |
Die Nettoflugbahn muss in einer Höhe von 1 500 ft über dem Flugplatz, auf dem nach Ausfall beider Triebwerke gelandet werden soll, eine positive Neigung aufweisen. |
|
(e) |
Das Ablassen von Kraftstoff nach einem sicheren Verfahren ist in einem Umfang erlaubt, der das Erreichen des Flugplatzes mit den vorgeschriebenen Kraftstoffreserven nicht beeinträchtigt. |
|
(f) |
Die zu erwartende Flugzeugmasse am Punkt des doppelten Triebwerkausfalls muss genügend Kraftstoff beinhalten, um den Flug zu dem Flugplatz fortzusetzen, der für eine Landung vorgesehen ist, dort in einer Höhe von mindestens 1 500 ft anzukommen und danach 15 Minuten lang im Horizontalflug weiterzufliegen. |
OPS 1.510
Landung — Bestimmungs- und Ausweichflugplätze
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die gemäß OPS 1.475 Buchstabe a ermittelte Landemasse des Flugzeuges nicht die höchstzulässige Landemasse überschreitet, die für die Höhenlage des Flugplatzes und für die bei der Ankunft am Flugplatz zu erwartende Umgebungstemperatur festgelegt ist. |
|
(b) |
Bei Instrumentenanflügen mit einem Steiggradienten für den Fehlanflug von mehr als 2,5 % hat der Luftfahrtunternehmer sicherzustellen, dass die voraussichtliche Landemasse des Flugzeugs einen Fehlanflug in der Fehlanflugkonfiguration und mit der dazugehörigen Fluggeschwindigkeit bei einem ausgefallenem Triebwerk mit einem Steiggradienten ermöglicht, der mindestens dem anwendbaren Steiggradienten (siehe geltende Vorschriften für die Zulassung großer Flugzeuge) entspricht, es sei denn, die Luftfahrtbehörde hat einem anderen Verfahren zugestimmt. |
|
(c) |
Bei Instrumentenanflügen mit Entscheidungshöhen von weniger als 200 ft hat der Luftfahrtunternehmer sicherzustellen, dass die voraussichtliche Landemasse des Flugzeugs einen Fehlanflug mit ausgefallenem kritischen Triebwerk sowie mit der dafür vorgesehenen Fluggeschwindigkeit und Flugzeugkonfiguration unter Einhaltung des veröffentlichten Steiggradienten, mindestens jedoch 2,5 % ermöglicht (siehe CS-AWO 243), es sei denn, die Luftfahrtbehörde hat einem anderen Verfahren zugestimmt. |
OPS 1.515
Landung — trockene Pisten
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die gemäß OPS 1.475 Buchstabe a für die voraussichtliche Landezeit ermittelte Landemasse des Flugzeugs eine Landung an dem Bestimmungsflugplatz und an jedem Ausweichflugplatz aus einer Höhe von 50 ft über der Pistenschwelle bis zum Stillstand innerhalb einer Strecke ermöglicht,
|
|
(b) |
Bei der Erfüllung des Buchstabens a ist vom Luftfahrtunternehmer zu berücksichtigen:
|
|
(c) |
Bei der Überprüfung nach Buchstabe (a) ist davon auszugehen, dass
|
|
(d) |
Kann der Luftfahrtunternehmer für einen Bestimmungsflugplatz mit nur einer Piste Buchstabe c Nummer 1 nicht erfüllen, darf ein Flug zu diesem Bestimmungsflugplatz nur angetreten werden, wenn zwei Ausweichflugplätze zur Verfügung stehen, für die die vollständige Erfüllung der Buchstaben a, b und c möglich ist. Vor Beginn des Landeanfluges auf den Bestimmungsflugplatz hat der Kommandant sich davon zu überzeugen, dass eine Landung in Übereinstimmung mit OPS 1.510 und den Buchstaben a und b durchgeführt werden kann. |
|
(e) |
Kann der Luftfahrtunternehmer für den Bestimmungsflugplatz die Bestimmungen des Buchstabens c Nummer 2 nicht erfüllen, darf ein Flug zu diesem Bestimmungsflugplatz nur angetreten werden, wenn ein Ausweichflugplatz zur Verfügung steht, für den die vollständige Erfüllung der Buchstaben a, b und c möglich ist. |
OPS 1.520
Landung — nasse und kontaminierte Pisten
|
(a) |
Ist aufgrund der Wettermeldungen oder -vorhersagen oder einer Kombination aus beiden anzunehmen, dass die Piste zur voraussichtlichen Ankunftszeit nass sein kann, hat der Luftfahrtunternehmer sicherzustellen, dass die verfügbare Landestrecke mindestens 115 % der nach OPS 1.515 geforderten Landestrecke beträgt. |
|
(b) |
Ist aufgrund der Wettermeldungen oder -vorhersagen oder einer Kombination aus beiden anzunehmen, dass die Piste zur voraussichtlichen Ankunftszeit kontaminiert sein kann, hat der Luftfahrtunternehmer sicherzustellen, dass die verfügbare Landestrecke mindestens 115 % der mit den für kontaminierte Pisten anerkannten oder gleichwertigen, behördlichen Anforderungen genügenden Daten ermittelten Landestrecke, jedoch nicht weniger als die nach Buchstabe a geforderte Landesstrecke beträgt. |
|
(c) |
Abweichend von Buchstabe a kann für nasse Pisten eine Landestrecke verwendet werden, die kürzer als die nach Buchstabe a, jedoch nicht kürzer als die nach OPS 1.515 Buchstabe a ist, wenn das Flughandbuch hierfür besondere zusätzliche Landestreckenangaben enthält. |
|
(d) |
Abweichend von Buchstabe b können bei besonders behandelten kontaminierten Pisten Landestrecken verwendet werden, die kürzer als die nach Buchstabe b, jedoch nicht kürzer als die nach OPS 1.515 Buchstabe a sind, wenn das Flughandbuch hierfür besondere zusätzliche Landestreckenangaben für kontaminierte Pisten enthält. |
|
(e) |
Bei dem Nachweis gemäß den Buchstaben b, c und d gilt OPS 1.515 mit folgenden Ausnahmen entsprechend; OPS 1.515 Buchstabe a Nummern 1 und 2 finden bei der Erfüllung des Buchstabens b keine Anwendung. |
Anhang 1 zu OPS 1.495 Buchstabe c Nummer 3
Genehmigung größerer Querneigungen
|
(a) |
Für die Anwendung größerer Querneigungen, die einer besonderen Genehmigung bedürfen, sind folgende Kriterien zu erfüllen:
|
Anhang 1 zu OPS1.515 Buchstabe a Nummer 3
Steilanflugverfahren
|
(a) |
Die Luftfahrtbehörde kann Steilanflüge mit Gleitwinkeln von 4,5° oder mehr in Verbindung mit Flughöhen von weniger als 50 ft, jedoch nicht weniger als 35 ft, über der Pistenschwelle unter folgenden Voraussetzungen genehmigen:
|
Anhang 1 zu OPS 1.515 Buchstabe a Nummer 4
Kurzlandeverfahren
|
(a) |
Für die Erfüllung von OPS 1. 515 Buchstabe a Nummer 4 darf die für die Ermittlung der zulässigen Landemasse zugrunde gelegte Strecke die nutzbare Länge der ausgewiesenen Sicherheitsfläche zuzüglich der ausgewiesenen verfügbaren Landestrecke umfassen. Die Luftfahrtbehörde kann diesen Betrieb unter folgenden Bedingungen genehmigen:
|
Anhang 2 zu OPS 1.515 Buchstabe a Nummer 4
Landeplatzbezogene Kriterien für Kurzlandeverfahren
|
(a) |
Die Benutzung der Sicherheitsfläche ist von der Flugplatzbehörde zu genehmigen. |
|
(b) |
Die nach OPS 1.515 Buchstabe a Nummer 4 und diesem Anhang nutzbare Länge der ausgewiesenen Sicherheitsfläche darf 90 m nicht überschreiten. |
|
(c) |
Die Breite der ausgewiesenen Sicherheitsfläche darf, ausgehend von der verlängerten Pistenmittellinie, nicht geringer sein als die zweifache Pistenbreite oder als die zweifache Flugzeugspannweite, der größere Wert ist maßgebend. |
|
(d) |
Die ausgewiesene Sicherheitsfläche muss von Hindernissen und Vertiefungen, die ein zu kurz kommendes Flugzeug gefährden könnten, frei sein; es darf sich kein beweglicher Gegenstand auf der ausgewiesenen Sicherheitsfläche befinden, während auf der Piste Kurzlandeverfahren durchgeführt werden. |
|
(e) |
In Landerichtung darf die Steigung der ausgewiesenen Sicherheitsfläche 5 % und das Gefälle 2 % nicht überschreiten. |
|
(f) |
Für diesen Betrieb sind die Bestimmungen von OPS 1.480 Buchstabe a Nummer 5 hinsichtlich der Tragkraft auf die ausgewiesene Sicherheitsfläche nicht anzuwenden. |
ABSCHNITT H
FLUGLEISTUNGSKLASSE B
OPS 1.525
Allgemeines
|
(a) |
Der Luftfahrtunternehmer darf ein einmotoriges Flugzeug nicht
Anmerkung: Einschränkungen für den Betrieb von einmotorigen Flugzeugen sind in OPS 1.240 Buchstabe a Nummer 6 geregelt. |
|
(b) |
Der Luftfahrtunternehmer hat zweimotorige Flugzeuge, die nicht die Steigleistungsforderungen gemäß Anhang 1 zu OPS 1.525 Buchstabe b erfüllen, wie einmotorige Flugzeuge zu betreiben. |
OPS 1.530
Start
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Startmasse unter Berücksichtigung der Druckhöhe und der Umgebungstemperatur am Flugplatz, auf dem der Start durchgeführt wird, die im Flughandbuch festgelegte höchstzulässige Startmasse nicht überschreitet. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die im Flughandbuch angegebene einfache Startstrecke folgende Strecken nicht überschreitet:
|
|
(c) |
Für die Erfüllung des Buchstabens b ist vom Luftfahrtunternehmer zu berücksichtigen:
|
OPS 1.535
Hindernisfreiheit beim Start — mehrmotorige Flugzeuge
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die in Übereinstimmung mit diesem Buchstaben ermittelte Startflugbahn von mehrmotorigen Flugzeugen zu allen Hindernissen einen senkrechten Abstand von mindestens 50 ft oder einen horizontalen Abstand von mindestens 90 m plus 0,125 × D hat, wobei D die horizontale Strecke ist, die das Flugzeug vom Ende der verfügbaren Startstrecke oder der Startstrecke zurückgelegt hat, wenn vor dem Ende der verfügbaren Startstrecke ein Kurvenflug vorgesehen ist, vorbehaltlich der Buchstaben b und c. Bei Flugzeugen mit einer Spannweite von weniger als 60 m kann die halbe Spannweite plus 60 m plus 0,125 × D als Abstand für die horizontale Hindernisfreiheit verwendet werden. Für die Erfüllung dieses Buchstabens ist davon auszugehen, dass
|
|
(b) |
Für die Erfüllung des Buchstabens a kann der Luftfahrtunternehmer, sofern die beabsichtigte Flugbahn keine Kursänderungen über Grund von mehr als 15° erfordert, Hindernisse unberücksichtigt lassen, deren seitlicher Abstand größer ist als
|
|
(c) |
Für die Erfüllung des Buchstabens a kann der Luftfahrtunternehmer, sofern die beabsichtigte Flugbahn Kursänderungen über Grund von mehr als 15° erfordert, Hindernisse unberücksichtigt lassen, deren seitlicher Abstand größer ist als
|
|
(d) |
Für die Erfüllung der Buchstaben a, b und c hat der Luftfahrtunternehmer zu berücksichtigen:
|
OPS 1.540
Reiseflug — mehrmotorige Flugzeuge
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Flugzeug unter den zu erwartenden Wetterbedingungen bei Ausfall eines Triebwerks den Flug in oder oberhalb der im Betriebshandbuch festgelegten Mindestflughöhen bis zu einem Punkt 1 000 ft über einem Flugplatz fortsetzen kann, an dem die Vorschriften dieses Abschnitts erfüllt werden können, wobei die restlichen Triebwerke innerhalb der festgelegten Dauerhöchstleistungsbedingungen betrieben werden. |
|
(b) |
Für die Erfüllung des Buchstabens a ist davon auszugehen, dass
|
OPS 1.542
Reiseflug — einmotorige Flugzeuge
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Flugzeug unter den zu erwartenden Wetterbedingungen bei Ausfall des Triebwerks in der Lage ist, einen Punkt zu erreichen, von dem aus eine sichere Notlandung durchgeführt werden kann. Für Landflugzeuge muss eine Notlandemöglichkeit auf Land gegeben sein; die Luftfahrtbehörde kann Ausnahmen zulassen. |
|
(b) |
Für die Erfüllung des Buchstabens a ist davon auszugehen, dass
|
OPS 1.545
Landung — Bestimmungs- und Ausweichflugplätze
Der Luftfahrtunternehmer hat sicherzustellen, dass die gemäß OPS 1.475 Buchstabe a ermittelte Landemasse des Flugzeuges nicht die höchstzulässige Landemasse überschreitet, die für die Höhenlage des Flugplatzes und für die bei der Ankunft am Flugplatz zu erwartende Umgebungstemperatur festgelegt ist.
OPS 1.550
Landung — trockene Piste
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die gemäß OPS 1.475 Buchstabe a für die voraussichtliche Landezeit ermittelte Landemasse des Flugzeugs eine Landung aus einer Höhe von 50 ft über der Pistenschwelle bis zum Stillstand innerhalb von 70 % der verfügbaren Landestrecke an dem Bestimmungsflugplatz und an jedem Ausweichflugplatz ermöglicht.
|
|
(b) |
Für die Erfüllung des Buchstabens a ist zu berücksichtigen:
|
|
(c) |
Für die Erfüllung des Buchstabens a ist davon auszugehen, dass
|
|
(d) |
Kann der Luftfahrtunternehmer für den Bestimmungsflugplatz Buchstabe c Nummer 2 nicht erfüllen, darf ein Flug zu diesem Bestimmungsflugplatz nur angetreten werden, wenn ein Ausweichflugplatz zur Verfügung steht, für den die vollständige Erfüllung der Buchstaben a, b und c möglich ist. |
OPS 1.555
Landung — nasse und kontaminierte Pisten
|
(a) |
Ist aufgrund der Wettermeldungen oder -vorhersagen oder einer Kombination aus beiden anzunehmen, dass die Piste zur voraussichtlichen Ankunftszeit nass sein kann, hat der Luftfahrtunternehmer sicherzustellen, dass die verfügbare Landestrecke mindestens 115 % der nach OPS 1.550 geforderten Landestrecke beträgt. |
|
(b) |
Ist aufgrund der Wettermeldungen oder -vorhersagen oder einer Kombination aus beiden anzunehmen, dass die Piste zur voraussichtlichen Ankunftszeit kontaminiert sein kann, hat der Luftfahrtunternehmer sicherzustellen, dass die mit den von der Luftfahrtbehörde hierfür anerkannten Daten ermittelte Landestrecke die verfügbare Landestrecke nicht überschreitet. |
|
(c) |
Abweichend von Buchstabe a kann für nasse Pisten eine Landestrecke verwendet werden, die kürzer als die nach Buchstabe a, jedoch nicht kürzer als die nach OPS 1.550 Buchstabe a ist, wenn das Flughandbuch hierfür besondere zusätzliche Landestreckenangaben enthält. |
Anhang 1 zu OPS 1.525 Buchstabe b
Allgemeines — Steigleistung in der Start- und Landekonfiguration
(Grundlage für die Vorschriften dieses Anhanges sind JAR-23.63(c)(1) und JAR-23.63(c)(2) in der Fassung vom 11. März 1994.)
|
(a) |
Steigleistung in der Startkonfiguration
|
|
(b) |
Steigleistung in der Landekonfiguration
|
Anhang 1 zu OPS 1.535 Buchstabe b Nummer 1 und Buchstabe c Nummer 1
Startflugbahn — Kursführung nach Sichtmerkmalen
Der Luftfahrtunternehmer hat sicherzustellen, dass eine Kursführung nach Sichtmerkmalen nur dann erfolgt, wenn die während des Starts herrschenden Wetterbedingungen, einschließlich Hauptwolkenuntergrenze und Sicht, ein Erkennen der Hindernisse und/oder Bodenbezugspunkte ermöglichen. Für die betroffenen Flugplätze sind im Betriebshandbuch die Wettermindestbedingungen festzulegen, die es der Flugbesatzung ermöglichen, die korrekte Flugbahn anhand von Bezugspunkten am Boden fortlaufend zu bestimmen und einzuhalten sowie einen sicheren Abstand zu Hindernissen und Bodenerhebungen zu gewährleisten:
|
(a) |
Die Kursführung nach Sichtmerkmalen ist durch Bezugspunkte am Boden so festzulegen, dass der zu fliegende Kurs über Grund entsprechend den Anforderungen an die Hindernisfreiheit bestimmt werden kann, |
|
(b) |
das Verfahren muss die Leistungsfähigkeit des Flugzeugs bezüglich Vorwärtsgeschwindigkeit, Querneigung und bei Wind berücksichtigen, |
|
(c) |
eine schriftliche und/oder bildliche Darstellung des Verfahrens muss der Besatzung zur Verfügung stehen und |
|
(d) |
die einschränkenden Umgebungsbedingungen wie z.B. Wind, Bewölkung, Sicht, Tag/Nacht, Lichtverhältnisse in der Umgebung, Beleuchtung von Hindernissen müssen festgelegt sein. |
Anhang 1 zu OPS 1.550 Buchstabe a
Steilanflugverfahren
|
(a) |
Die Luftfahrtbehörde kann Steilanflüge mit Gleitwegwinkeln von 4,5° oder mehr in Verbindung mit Flughöhen von weniger als 50 ft, jedoch nicht weniger als 35 ft über der Pistenschwelle unter folgenden Voraussetzungen genehmigen:
|
Anhang 2 zu OPS 1. 550 Buchstabe a
Kurzlandeverfahren
|
(a) |
Für die Erfüllung von OPS 1.550 Buchstabe a Nummer 2 darf die für die Ermittlung der zulässigen Landemasse zugrundegelegte Strecke die nutzbare Länge der ausgewiesenen Sicherheitsfläche und die verfügbare Landestrecke umfassen. Die Luftfahrtbehörde kann diesen Betrieb unter folgenden Bedingungen genehmigen:
|
ABSCHNITT I
FLUGLEISTUNGSKLASSE C
OPS 1.560
Allgemeines
Der Luftfahrtunternehmer hat sicherzustellen, dass für die Prüfung, ob die Bestimmungen dieses Abschnitts erfüllt sind, die im Flughandbuch festgelegten anerkannten Flugleistungsdaten durch zusätzliche Daten, die den Anforderungen der Luftfahrtbehörde genügen, ergänzt werden, wenn die Angaben im Flughandbuch unzureichend sind.
OPS 1.565
Start
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Startmasse unter Berücksichtigung der Druckhöhe und der Umgebungstemperatur am Flugplatz, auf dem der Start durchgeführt wird, die im Flughandbuch festgelegte höchstzulässige Startmasse nicht überschreitet. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass bei Flugzeugen mit Startstreckenangaben im Flughandbuch ohne Triebwerkausfall die vom Flugzeug benötigte Strecke vom Beginn des Startlaufes bis zum Erreichen einer Höhe von 50 ft über der Startfläche mit allen Triebwerken innerhalb der festgelegten höchstzulässigen Startleistung multipliziert mit dem Faktor
|
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass bei Flugzeugen mit Startstreckenangaben im Flughandbuch mit Triebwerkausfall Folgendes in Übereinstimmung mit den Angaben im Flughandbuch erfüllt wird:
|
|
(d) |
Für die Erfüllung der Buchstaben b und c ist vom Luftfahrtunternehmer zu berücksichtigen:
|
OPS 1.570
Hindernisfreiheit beim Start
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Startflugbahn mit einem ausgefallenen Triebwerk zu allen Hindernissen einen senkrechten Abstand von mindestens 50 ft plus 0,01 × D oder einen horizontalen Abstand von mindestens 90 m plus 0,125 × D hat. Dabei ist D die horizontale Entfernung, die das Flugzeug vom Ende der verfügbaren Startstrecke zurückgelegt hat. Bei Flugzeugen mit einer Spannweite von weniger als 60 m kann die halbe Spannweite plus 60 m plus 0,125 × D als Abstand für die horizontale Hindernisfreiheit verwendet werden. |
|
(b) |
Die Startflugbahn beginnt in einer Höhe von 50 ft über der Startfläche am Ende der in OPS 1.565 Buchstabe b bzw. Buchstabe c geforderten Startstrecke und endet in einer Höhe von 1 500 ft über der Startfläche. |
|
(c) |
Für die Erfüllung des Buchstabens a ist vom Luftfahrtunternehmer zu berücksichtigen:
|
|
(d) |
Für den Nachweis der Erfüllung des Buchstabens a sind Kursänderungen über Grund bis zu dem Punkt nicht erlaubt, an dem die Startflugbahn eine Höhe von 50 ft über der Startfläche erreicht hat. Danach wird bis zum Erreichen einer Höhe von 400 ft über Grund angenommen, dass die Querneigung des Flugzeugs nicht mehr als 15° beträgt. Nach Erreichen einer Höhe von 400 ft über Grund können Querneigungen von mehr als 15°, jedoch nicht über 25° geplant werden. Der Einfluss der Querneigung auf die Fluggeschwindigkeit und auf die Flugbahn, einschließlich der Streckenzunahme aufgrund erhöhter Fluggeschwindigkeiten, ist entsprechend zu berücksichtigen. |
|
(e) |
Für die Erfüllung des Buchstabens a kann der Luftfahrtunternehmer, sofern die beabsichtigte Flugbahn keine Kursänderung über Grund von mehr als 15° erfordert, Hindernisse unberücksichtigt lassen, deren seitlicher Abstand größer ist als
|
|
(f) |
Für die Erfüllung des Buchstabens a kann der Luftfahrtunternehmer, sofern die beabsichtigte Flugbahn Kursänderungen über Grund von mehr als 15° erfordert, die Hindernisse unberücksichtigt lassen, deren seitlicher Abstand größer ist als
|
|
(g) |
Der Luftfahrtunternehmer hat zur Erfüllung von OPS 1.570 und zur Gewährleistung einer sicheren hindernisfreien Flugbahn Verfahren festzulegen, die es ermöglichen, den Flug in Übereinstimmung mit den Reiseflugforderungen gemäß OPS 1.580 fortzusetzen oder auf dem Startflugplatz oder Ausweichstartflugplatz zu beenden. |
OPS 1.575
Reiseflug — ohne Berücksichtigung des Ausfalls eines Triebwerks
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Flugzeug unter den für den Flug erwarteten Wetterbedingungen an jedem Punkt der Flugstrecke oder einer geplanten Abweichung davon, eine Steiggeschwindigkeit von mindestens 300 ft pro Minute mit allen Triebwerken innerhalb der festgelegten Dauerhöchstleistungsbedingungen erreichen kann
|
OPS 1.580
Reiseflug — Berücksichtigung des Ausfalls eines Triebwerks
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Flugzeug unter den für den Flug erwarteten Wetterbedingungen mit einem Triebwerkausfall an jedem beliebigen Punkt der Flugstrecke oder einer geplanten Abweichung davon und einer Leistung der restlichen Triebwerke innerhalb der festgelegten Dauerhöchstleistungsbedingungen den Flug aus der Reiseflughöhe zu einem Flugplatz, auf dem eine Landung in Übereinstimmung mit OPS 1.595 oder OPS 1.600 möglich ist, fortsetzen kann. Dabei ist zu allen Hindernissen, die sich innerhalb eines seitlichen Abstandes von 9,3 km (5 NM) beiderseits des beabsichtigten Flugweges befinden, ein senkrechter Abstand von mindestens
|
|
(b) |
Die Flugbahn muss in einer Höhe von 450 m (1 500 ft) über dem Flugplatz, auf dem nach Ausfall eines Triebwerks gelandet werden soll, eine positive Neigung haben. |
|
(c) |
Für die Erfüllung dieser OPS ist davon auszugehen, dass die verfügbare Steiggeschwindigkeit des Flugzeugs um 150 ft pro Minute geringer ist als die angegebene Bruttosteiggeschwindigkeit. |
|
(d) |
Für die Erfüllung dieser OPS hat der Luftfahrtunternehmer den Mindestwert für den seitlichen Abstand nach Buchstabe a auf 18,5 km (10 NM) zu erhöhen, wenn die Navigationsgenauigkeit nicht innerhalb eines Vertrauensbereiches von 95 % liegt. |
|
(e) |
Das Ablassen von Kraftstoff nach einem sicheren Verfahren ist in einem Umfang erlaubt, der das Erreichen des Flugplatzes mit den vorgeschriebenen Kraftstoffreserven nicht beeinträchtigt. |
OPS 1.585
Reiseflug — Berücksichtigung des Ausfalls von zwei Triebwerken bei Flugzeugen mit mehr als zwei Triebwerken
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugzeug mit mehr als zwei Triebwerken bei einer Reiseflugleistung aller Triebwerke für Langstreckenflüge, bei Standardtemperatur und Windstille, an keinem Punkt der beabsichtigten Flugstrecke mehr als 90 Flugminuten von einem Flugplatz entfernt ist, für den mit der zu erwartenden Landemasse des Flugzeuges die Vorschriften dieses Abschnitts erfüllt werden können, es sei denn, der Flug wird in Übereinstimmung mit den Bestimmungen der Buchstaben b bis e durchgeführt. |
|
(b) |
Die nachgewiesene Flugbahn mit zwei ausgefallenen Triebwerken muss es ermöglichen, dass das Flugzeug den Flug unter den zu erwartenden Wetterbedingungen bis zu einem Flugplatz fortsetzen kann, für den mit der zu erwartenden Landemasse die geltenden Vorschriften erfüllt werden können, dabei sind alle Hindernisse innerhalb eines seitlichen Abstandes von 9,3 km (5 NM) beiderseits des beabsichtigten Flugweges mit einem senkrechten Abstand von mindestens 2 000 ft zu überfliegen. |
|
(c) |
Es wird davon ausgegangen, dass die beiden Triebwerke an dem ungünstigsten Punkt des Flugstreckenabschnitts ausfallen, an dem das Flugzeug bei einer Reiseflugleistung aller Triebwerke für Langstreckenflüge, bei Standardtemperatur und Windstille mehr als 90 Flugminuten von einem Flugplatz entfernt ist, für den mit der zu erwartenden Landemasse des Flugzeuges die geltenden Flugleistungsvorschriften erfüllt werden können. |
|
(d) |
Die zu erwartende Flugzeugmasse an dem Punkt des doppelten Triebwerkausfalls muss genügend Kraftstoff beinhalten, um den Flug zum Flugplatz fortzusetzen, der für eine Landung vorgesehen ist, dort in einer Höhe von mindestens 450 m (1 500 ft) anzukommen und danach noch 15 Minuten lang im Horizontalflug weiterzufliegen. |
|
(e) |
Für die Erfüllung dieser OPS ist davon auszugehen, dass die verfügbare Steiggeschwindigkeit des Flugzeugs 150 ft pro Minute geringer als die angegebene ist. |
|
(f) |
Für die Erfüllung dieser OPS hat der Luftfahrtunternehmer den Mindestwert für den seitlichen Abstand nach Buchstabe a auf 18,5 km (10 NM) zu erhöhen, wenn die Navigationsgenauigkeit nicht innerhalb eines Vertrauensbereiches von 95 % liegt. |
|
(g) |
Das Ablassen von Kraftstoff nach einem sicheren Verfahren ist in einem Umfang erlaubt, der das Erreichen des Flugplatzes mit den vorgeschriebenen Kraftstoffreserven nicht beeinträchtigt. |
OPS 1.590
Landung — Bestimmungs- und Ausweichflugplätze
Der Luftfahrtunternehmer hat sicherzustellen, dass die gemäß OPS 1.475 Buchstabe a ermittelte Landemasse des Flugzeugs nicht die höchstzulässige Landemasse überschreitet, die für die Höhenlage des Flugplatzes und, falls im Flughandbuch berücksichtigt, für die bei der Ankunft am Flugplatz zu erwartende Umgebungstemperatur im Flughandbuch festgelegt ist.
OPS 1.595
Landung — trockene Pisten
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die gemäß OPS 1.475 Buchstabe a für die voraussichtliche Landezeit ermittelte Landemasse des Flugzeugs eine Landung aus einer Höhe von 50 ft über der Pistenschwelle bis zum Stillstand innerhalb von 70 % der verfügbaren Landestrecke an dem Bestimmungsflugplatz und an jedem Ausweichflugplatz ermöglicht. |
|
(b) |
Für die Erfüllung des Buchstabens a ist vom Luftfahrtunternehmer zu berücksichtigen:
|
|
(c) |
Für die Erfüllung des Buchstabens a ist davon auszugehen, dass
|
|
(d) |
Kann der Luftfahrtunternehmer für den Bestimmungsflugplatz die Bestimmungen des Buchstabens c Nummer 2 nicht erfüllen, darf ein Flug zu diesem Bestimmungsflugplatz nur angetreten werden, wenn ein Ausweichflugplatz zur Verfügung steht, für den die vollständige Erfüllung der Buchstaben a, b und c möglich ist. |
OPS 1.600
Landung — nasse und kontaminierte Pisten
|
(a) |
Ist aufgrund der Wettermeldungen oder -vorhersagen oder einer Kombination aus beiden anzunehmen, dass die Piste zur voraussichtlichen Ankunftszeit nass sein kann, hat der Luftfahrtunternehmer sicherzustellen, dass die verfügbare Landestrecke mindestens 115 % der nach OPS 1.595 ermittelten Landestrecke beträgt. |
|
(b) |
Ist aufgrund der Wettermeldungen oder -vorhersagen oder einer Kombination aus beiden anzunehmen, dass die Piste zur voraussichtlichen Ankunftszeit kontaminiert sein kann, hat der Luftfahrtunternehmer sicherzustellen, dass die mit den von der Luftfahrtbehörde hierfür anerkannten Daten ermittelte Landestrecke die verfügbare Landestrecke nicht überschreitet. |
ABSCHNITT J
MASSE UND SCHWERPUNKTLAGE
OPS 1.605
Allgemeines
(siehe Anhang 1 zu OPS 1.605)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Beladung, Masse und Schwerpunktlage des Flugzeugs in jeder Betriebsphase mit den im anerkannten Flughandbuch oder, falls einschränkender, mit den im Betriebshandbuch festgelegten Betriebsgrenzen übereinstimmen. |
|
(b) |
Der Luftfahrtunternehmer hat vor der ersten Inbetriebnahme die Masse und Schwerpunktlage des Flugzeugs durch Wägung zu ermitteln; danach ist die Wägung bei Verwendung von Einzelmassen für Flugzeuge alle vier Jahre und bei Verwendung von Flottenmassen alle neun Jahre zu wiederholen. Die Auswirkungen von Änderungen und Reparaturen auf die Masse und die Schwerpunktlage sind zu berücksichtigen und ordnungsgemäß zu dokumentieren. Flugzeuge sind erneut zu wiegen, wenn die Auswirkungen von Änderungen auf die Masse und die Schwerpunktlage nicht genau bekannt sind. |
|
(c) |
Der Luftfahrtunternehmer hat die Masse aller betrieblichen Ausrüstungsgegenstände und die der Besatzungsmitglieder, die in der Betriebsleermasse des Flugzeugs enthalten sind, durch Wägung oder unter Verwendung von Standardmassen zu ermitteln. Der Einfluss ihrer Positionierung auf die Schwerpunktlage des Flugzeugs muss bestimmt werden. |
|
(d) |
Der Luftfahrtunternehmer hat die Nutzlast, einschließlich Ballast, durch Wägung oder unter Anwendung der in OPS 1.620 festgelegten Standardmassen für Fluggäste und Gepäck zu ermitteln. |
|
(e) |
Der Luftfahrtunternehmer hat die Kraftstoffmasse anhand der tatsächlichen Dichte oder, wenn diese nicht bekannt ist, anhand der mit den Angaben im Betriebshandbuch ermittelten Dichte zu bestimmen. |
OPS 1.607
Begriffsbestimmungen
|
(a) |
Betriebsleermasse (dry operating mass): Die gesamte Masse eines für eine bestimmte Betriebsart einsatzbereiten Flugzeugs, abzüglich des ausfliegbaren Kraftstoffs und der Nutzlast. Dazu gehören z.B. auch:
|
|
(b) |
Höchstzulässige Leertankmasse (maximum zero fuel mass): Die höchstzulässige Masse eines Flugzeugs ohne ausfliegbaren Kraftstoff. Kraftstoffmengen in besonderen Kraftstoffbehältern sind in die Leertankmasse einzubeziehen, wenn dies nach den Angaben im Flughandbuch über Betriebsgrenzen vorgeschrieben ist. |
|
(c) |
Höchstzulässige Landemasse (maximum structural landing mass): Die höchstzulässige Gesamtmasse des Flugzeugs bei der Landung unter normalen Bedingungen. |
|
(d) |
Höchstzulässige Startmasse (maximum structural take-off mass): Die höchstzulässige Gesamtmasse des Flugzeugs zu Beginn des Startlaufes. |
|
(e) |
Einteilung der Fluggäste
|
|
(f) |
Nutzlast (traffic load): Die Gesamtmasse der Fluggäste, des Gepäcks und der Fracht, einschließlich jeglicher unentgeltlich beförderter Ladung. |
OPS 1.610
Beladung, Masse und Schwerpunktlage
Der Luftfahrtunternehmer hat die Grundsätze und Verfahren für die Beladung und für die Massen- und Schwerpunktberechnung zur Erfüllung der Bestimmungen von OPS 1.605 im Betriebshandbuch festzulegen. Die Regelungen müssen alle vorgesehenen Betriebsarten beinhalten.
OPS 1.615
Massewerte für Besatzungsmitglieder
|
(a) |
Der Luftfahrtunternehmer hat für die Ermittlung der Betriebsleermasse folgende Massen zu verwenden:
|
|
(b) |
Wird zusätzliches Gepäck mitgeführt, hat der Luftfahrtunternehmer die Betriebsleermasse entsprechend zu berichtigen. Die Unterbringung dieses zusätzlichen Gepäcks ist bei der Ermittlung der Schwerpunktlage des Flugzeugs zu berücksichtigen. |
OPS 1.620
Massewerte für Fluggäste und Gepäck
|
(a) |
Der Luftfahrtunternehmer hat die Massen für die Fluggäste und das aufgegebene Gepäck entweder unter Verwendung der durch Wägung jeder einzelnen Person und des Gepäcks ermittelten Masse oder unter Verwendung der in den Tabellen 1 bis 3 angegebenen Standardmassen zu bestimmen. Beträgt die Anzahl der verfügbaren Fluggastsitze weniger als zehn, können die Massen für die Fluggäste auf der Grundlage einer mündlichen Auskunft eines jeden Fluggastes oder einer solchen Auskunft in seinem Namen unter Hinzurechnung einer im voraus festgelegten Konstante für Handgepäck und Kleidung ermittelt werden. Das Verfahren, das festlegt, wann tatsächliche und wann Standardmassen anzuwenden sind, und das auf der Grundlage von mündlichen Auskünften anzuwendende Verfahren müssen im Betriebshandbuch enthalten sein. |
|
(b) |
Werden die tatsächlichen Massen durch Wägung ermittelt, hat der Luftfahrtunternehmer sicherzustellen, dass persönliche Dinge und das Handgepäck des Fluggastes mitgewogen werden. Die Wägungen sind unmittelbar vor dem Einsteigen in das Flugzeug in dessen Nähe durchzuführen. |
|
(c) |
Werden die Massen für Fluggäste mit Hilfe von Standardmassen ermittelt, sind die in den Tabellen 1 und 2 aufgeführten Standardmassen zu verwenden. Die Standardmassen schließen Handgepäck und Kleinkinder, die sich jeweils zusammen mit einem Erwachsenen auf einem Fluggastsitz befinden, mit ein. Kleinkinder, die sich allein auf einem Fluggastsitz befinden, gelten als Kinder im Sinne dieses Buchstabens. |
|
(d) |
Massewerte für Fluggäste — Flugzeuge mit 20 oder mehr Fluggastsitzen
|
||||||||||||||||||||||
|
(e) |
Massewerte für Fluggäste — Flugzeuge mit 19 oder weniger Fluggastsitzen
|
|
(f) |
Massewerte für Gepäck
|
|
(g) |
Der Luftfahrtunternehmer kann andere als die in den Tabellen 1-3 aufgeführten Standardmassen verwenden, wenn er seine Gründe hierfür vorher der Luftfahrtbehörde mitgeteilt und deren Genehmigung dazu eingeholt hat. Er hat ferner einen detaillierten Wägungsdurchführungsplan zur Genehmigung vorzulegen und das statistische Analyseverfahren gemäß Anhang 1 zu OPS 1.620 Buchstabe g anzuwenden. Nach Überprüfung und Genehmigung der Wägungsergebnisse durch die Luftfahrtbehörde gelten diese anderen Standardmassen ausschließlich für diesen Luftfahrtunternehmer. Sie können nur unter solchen Bedingungen angewandt werden, die mit den Bedingungen übereinstimmen, unter denen die Wägungen durchgeführt wurden. Überschreiten die anderen Standardmassen die Werte der Tabellen 1-3, sind diese höheren Werte anzuwenden. |
|
(h) |
Wird festgestellt, dass für einen geplanten Flug die Masse einer erheblichen Anzahl von Fluggästen einschließlich Handgepäck augenscheinlich die Standardmassen überschreitet, hat der Luftfahrtunternehmer die tatsächliche Masse dieser Fluggäste durch Wägung zu ermitteln oder einen entsprechenden Zuschlag hinzuzurechnen. |
|
(i) |
Werden für aufgegebene Gepäckstücke Standardmassen verwendet und ist zu erwarten, dass eine erhebliche Anzahl von aufgegebenen Fluggastgepäckstücken die Standardmasse überschreitet, hat der Luftfahrtunternehmer die tatsächliche Masse dieser Gepäckstücke durch Wägung zu ermitteln oder einen entsprechenden Zuschlag hinzuzurechnen. |
|
(j) |
Der Luftfahrtunternehmer hat sicherzustellen, dass dem Kommandanten mitgeteilt wird, wenn für die Bestimmung der Masse der Ladung nicht das Standardverfahren angewandt wurde, und dass dieses Verfahren in den Unterlagen über Masse und Schwerpunktlage vermerkt ist. |
OPS 1.625
Unterlagen über Masse und Schwerpunktlage
(siehe Anhang 1 zu OPS 1.625)
|
(a) |
Vor jedem Flug hat der Luftfahrtunternehmer Unterlagen über Masse und Schwerpunktlage zu erstellen, in denen die Ladung und deren Verteilung angegeben sind. Mit den Unterlagen über Masse und Schwerpunktlage muss der Kommandant feststellen können, ob mit der Ladung und deren Verteilung die Masse- und Schwerpunktgrenzen des Flugzeugs eingehalten werden. Die Person, die die Unterlagen über Masse und Schwerpunktlage erstellt, muss in den Unterlagen namentlich genannt sein. Die Person, die die Beladung des Flugzeugs überwacht, hat durch ihre Unterschrift zu bestätigen, dass die Ladung und deren Verteilung mit den Unterlagen über Masse und Schwerpunktlage übereinstimmen. Diese Unterlagen bedürfen der Zustimmung durch den Kommandanten; seine Zustimmung erfolgt durch Gegenzeichnung oder ein gleichwertiges Verfahren (siehe auch OPS 1.1055 Buchstabe a Nummer 12). |
|
(b) |
Der Luftfahrtunternehmer hat Verfahren für kurzfristig auftretende Änderungen der Ladung festzulegen (last minute change). |
|
(c) |
Mit Zustimmung der Luftfahrtbehörde kann der Luftfahrtunternehmer ein von den Buchstaben a und b abweichendes Verfahren anwenden. |
Anhang 1 zu OPS 1.605
Masse und Schwerpunktlage — Allgemeines
(siehe OPS 1.605)
|
(a) |
Bestimmung der Betriebsleermasse des Flugzeugs
|
|
(b) |
Spezielle Standardmassen für die Nutzlast. Zusätzlich zu den Standardmassen für Fluggäste und aufgegebenes Gepäck kann der Luftfahrtunternehmer bei der Luftfahrtbehörde für andere Teile der Ladung Standardmassen genehmigen lassen. |
|
(c) |
Beladung des Flugzeugs
|
|
(d) |
Grenzen der Schwerpunktlagen
|
Anhang 1 zu OPS 1.620 Buchstabe f
Festlegung des Gebietes für innereuropäische Flüge
Innereuropäische Flüge im Sinne der OPS 1.620 Buchstabe f sind Flüge, die keine Inlandsflüge sind und die innerhalb des durch folgende Punkte beschriebenen Gebietes durchgeführt werden:
|
— |
N7200 |
E04500 |
|
— |
N4000 |
E04500 |
|
— |
N3500 |
E03700 |
|
— |
N3000 |
E03700 |
|
— |
N3000 |
W00600 |
|
— |
N2700 |
W00900 |
|
— |
N2700 |
W03000 |
|
— |
N6700 |
W03000 |
|
— |
N7200 |
W01000 |
|
— |
N7200 |
E04500 |
wie in der nachfolgenden Abbildung 1 dargestellt:
Abbildung 1
Gebiet für innereuropäische Flüge
Anhang 1 zu OPS 1.620 Buchstabe g
Verfahren für die Ermittlung anderer Standardmassewerte für Fluggäste und Gepäck
|
(a) |
Fluggäste
|
|
(b) |
Aufgegebenes Gepäck. Für das statistische Verfahren zur Ermittlung anderer Standardmassewerte für Gepäck auf der Grundlage von mittleren Gepäckmassen für den erforderlichen Stichprobenmindestumfang gilt Buchstabe a Nummer 1 entsprechend. Für Gepäck liegt die Genauigkeit bei 1 %. Es sind mindestens 2 000 aufgegebene Gepäckstücke zu wiegen. |
|
(c) |
Ermittlung anderer Standardmassewerte für Fluggäste und aufgegebenes Gepäck
|
Anhang 1 zu OPS 1.625
Unterlagen über Masse und Schwerpunktlage
|
(a) |
Unterlagen über Masse und Schwerpunktlage
|
|
(b) |
Rechnergestützte Systeme. Werden die Unterlagen über Masse und Schwerpunktlage rechnergestützt erstellt, hat der Luftfahrtunternehmer die Integrität der Ausgabedaten zu überprüfen. Er hat ein Verfahren festzulegen, mittels dessen geprüft wird, ob Änderungen der eingegebenen Grunddaten richtig in das System eingehen und ob die Anlage fortlaufend ordnungsgemäß arbeitet, indem die Ausgabedaten spätestens alle sechs Monate überprüft werden. |
|
(c) |
Bordseitige Systeme zur Bestimmung von Masse und Schwerpunktlage. Die Verwendung einer bordseitigen Rechneranlage als Hauptquelle zur Bestimmung von Masse und Schwerpunktlage für die Flugvorbereitung bedarf der Genehmigung durch die Luftfahrtbehörde. |
|
(d) |
Datenverbindung. Werden die Angaben über Masse und Schwerpunktlage über Datenverbindung an Bord des Flugzeugs übermittelt, ist eine Kopie der endgültigen Unterlagen über Masse und Schwerpunktlage in der vom Kommandanten bestätigten Fassung am Boden aufzubewahren. |
ABSCHNITT K
INSTRUMENTE UND AUSRÜSTUNGEN
OPS 1.630
Allgemeines
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flug nur angetreten wird, wenn die in diesem Abschnitt geforderten Instrumente und Ausrüstungen
|
|
(b) |
Die Mindestleistungsanforderungen für Instrumente und Ausrüstungen sind die in den geltenden Spezifikationen zu European Technical Standard Orders (CS-TSO) aufgeführten anwendbaren European Technical Standard Orders (ETSO), es sei denn, in den Betriebs- oder Lufttüchtigkeitsvorschriften sind abweichende Leistungsanforderungen festgelegt. Instrumente und Ausrüstungen, die bei Inkrafttreten der OPS andere Entwurfs- und Leistungsanforderungen als die ETSO erfüllen, dürfen weiterhin betrieben oder eingebaut werden, es sei denn, in diesem Abschnitt sind zusätzliche Anforderungen festgelegt. Instrumente und Ausrüstungen, die bereits zugelassen sind, müssen eine geänderte ETSO oder eine geänderte andere Spezifikation nicht erfüllen, es sei denn, eine rückwirkende Anwendung ist vorgeschrieben. |
|
(c) |
Ausrüstungsteile, die keiner Zulassung bedürfen:
|
|
(d) |
Ist die Benutzung einer Ausrüstung während des Fluges durch ein Flugbesatzungsmitglied von dessen Platz aus vorgesehen, muss diese Ausrüstung von dem Platz dieses Flugbesatzungsmitglieds aus leicht zu betätigen sein. Sollen einzelne Ausrüstungsteile von mehr als einem Flugbesatzungsmitglied bedient werden, müssen sie so eingebaut sein, dass sie von allen betreffenden Plätzen aus leicht zu bedienen sind. |
|
(e) |
Instrumente müssen so angeordnet sein, dass das Flugbesatzungsmitglied, das sie benutzen soll, die Anzeigen mit möglichst geringer Veränderung seiner üblichen Sitzposition und seiner üblichen Blickrichtung in Flugrichtung leicht sehen kann. Wenn in einem Flugzeug, das von mehr als einem Flugbesatzungsmitglied bedient wird, ein Instrument nur einfach gefordert wird, muss es so eingebaut sein, dass es von den jeweiligen Flugbesatzungsplätzen aus sichtbar ist. |
OPS 1.635
Elektrische Sicherungen
Der Luftfahrtunternehmer darf ein Flugzeug, in dem im Fluge austauschbare Schmelzsicherungen verwendet werden, nur betreiben, wenn Ersatzsicherungen verfügbar sind, und zwar mindestens 10 % der Anzahl dieser Sicherungen für jeden Nennwert oder mindestens drei Sicherungen eines jeden Nennwertes, maßgebend ist die höhere Anzahl.
OPS 1.640
Flugzeugbeleuchtung
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn dieses ausgerüstet ist
|
(a) |
für Flüge am Tage
|
|
(b) |
für Flüge bei Nacht zusätzlich zu der unter Buchstabe a genannten Ausrüstung
|
OPS 1.645
Scheibenwischer
Der Luftfahrtunternehmer darf ein Flugzeug mit einer höchstzulässigen Startmasse von mehr als 5 700 kg nur betreiben, wenn für jeden Pilotenarbeitsplatz ein Scheibenwischer oder eine gleichwertige Einrichtung vorhanden ist, um bei Niederschlag einen Teil der Windschutzscheibe freizuhalten.
OPS 1.650
VFR-Betrieb am Tag — Flug- und Navigationsinstrumente und zugehörige Ausrüstung
Der Luftfahrtunternehmer darf ein Flugzeug nach Sichtflugregeln (VFR) am Tag nur betreiben, wenn die folgenden Flug- und Navigationsinstrumente und zugehörigen Ausrüstungen vorhanden sind, bzw., soweit anwendbar, unter den nachfolgend aufgeführten Bedingungen:
|
(a) |
ein Magnetkompass, |
|
(b) |
eine genau gehende Uhr, die Stunden, Minuten und Sekunden anzeigt, |
|
(c) |
ein Feinhöhenmesser, der die Höhe in Fuß anzeigt, mit einer Unterskala in Hektopascal/Millibar, auf der jeder im Flug zu erwartende barometrische Druck eingestellt werden kann, |
|
(d) |
ein Fahrtmesser, der die Fluggeschwindigkeit in Knoten anzeigt, |
|
(e) |
ein Variometer, |
|
(f) |
ein Wendezeiger mit Scheinlot oder ein Drehkoordinator mit Scheinlot, |
|
(g) |
ein Fluglageanzeiger, |
|
(h) |
ein erdmagnetfeldgestützter Kurskreisel und |
|
(i) |
ein Außenluftthermometer mit Anzeige im Cockpit in Grad Celsius. |
|
(j) |
Für Flüge von nicht mehr als 60 Minuten Dauer mit Start und Landung auf demselben Flugplatz und innerhalb einer Entfernung von höchstens 50 NM von diesem Flugplatz können sämtliche in den Buchstaben f, g und h sowie Buchstabe k Nummer 4, Buchstabe k Nummer 5 und Buchstabe k Nummer 6 vorgeschriebenen Instrumente entweder durch einen Wendezeiger mit Scheinlot oder einen Drehkoordinator mit Scheinlot oder durch einen Fluglageanzeiger zusammen mit einem Scheinlot ersetzt werden. |
|
(k) |
Sind zwei Piloten vorgeschrieben, müssen für den Kopiloten folgende separate Instrumente vorhanden sein:
|
|
(l) |
Die Fahrtmesseranlage muss über eine Pitotrohrbeheizung oder über eine gleichwertige Einrichtung verfügen, um eine Fehlfunktion infolge Kondensation oder Vereisung zu verhindern bei
|
|
(m) |
Wenn Instrumente doppelt vorhanden sein müssen, schließt diese Vorschrift für jeden Piloten eigene Anzeigen und gegebenenfalls eigene Wahlschalter oder andere zugehörige Ausrüstungen ein. |
|
(n) |
Alle Flugzeuge müssen mit Einrichtungen versehen sein, die anzeigen, wenn die vorgeschriebenen Fluginstrumente nicht ordnungsgemäß mit Energie versorgt werden, und |
|
(o) |
alle Flugzeuge, deren Kompressibilitätsgrenzwerte auf den vorgeschriebenen Fahrtmessern nicht anderweitig angezeigt werden, müssen mit einer Machzahlanzeige an jedem Pilotensitz ausgerüstet sein. |
|
(p) |
Der Luftfahrtunternehmer darf Flüge nach Sichtflugregeln (VFR) am Tag nur durchführen, wenn das Flugzeug für jedes im Cockpit Dienst tuende Flugbesatzungsmitglied mit einem Kopfhörer mit angebautem Mikrofon oder einer gleichwertigen Einrichtung ausgerüstet ist. |
OPS 1.652
IFR- oder Nachtflugbetrieb — Flug- und Navigationsinstrumente und zugehörige Ausrüstung
Der Luftfahrtunternehmer darf ein Flugzeug nach Instrumentenflugregeln (IFR) oder nach Sichtflugregeln bei Nacht nur betreiben, wenn die folgenden Flug- und Navigationsinstrumente und zugehörigen Ausrüstungen vorhanden sind, bzw., soweit anwendbar, unter den nachfolgend aufgeführten Bedingungen:
|
(a) |
ein Magnetkompass, |
|
(b) |
eine genau gehende Uhr, die Stunden, Minuten und Sekunden anzeigt, |
|
(c) |
zwei Feinhöhenmesser, die die Höhe in Fuß anzeigen, mit je einer Unterskala in Hektopascal/Millibar, auf der jeder im Flug zu erwartende barometrische Druck eingestellt werden kann; diese Höhenmesser müssen über eine Zählwerks-/Zeigerdarstellung oder eine gleichwertige Darstellung verfügen, |
|
(d) |
eine Fahrtmesseranlage mit Pitotrohrbeheizung oder einer gleichwertigen Einrichtung, um eine Fehlfunktion infolge Kondensation oder Vereisung zu verhindern, einschließlich einer Warnanzeige bei Ausfall der Pitotrohrbeheizung. Diese Warnanzeige ist nicht gefordert für Flugzeuge mit einer höchsten genehmigten Fluggastsitzanzahl von 9 oder weniger oder mit einer höchstzulässigen Startmasse von 5 700 kg oder weniger und sofern das derzeitige Lufttüchtigkeitszeugnis vor dem 1. April 1998 ausgestellt worden ist, |
|
(e) |
ein Variometer, |
|
(f) |
ein Wendezeiger mit Scheinlot, |
|
(g) |
ein Fluglageanzeiger, |
|
(h) |
ein erdmagnetfeldgestützter Kurskreisel, |
|
(i) |
ein Außenluftthermometer mit Anzeige im Cockpit in Grad Celsius und |
|
(j) |
zwei unabhängige Systeme für statischen Druck; für propellergetriebene Flugzeuge mit einer höchstzulässigen Startmasse von 5 700 kg oder weniger ist eine Anlage für statischen Druck mit einer alternativen Entnahmestelle für statischen Druck zulässig. |
|
(k) |
Sind zwei Piloten vorgeschrieben, müssen für den Kopiloten folgende separate Instrumente vorhanden sein:
|
|
(l) |
Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 5 700 kg oder mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 9 müssen außerdem mit einem unabhängigen Reserveinstrument zur Fluglageanzeige ausgerüstet sein, das von jedem Pilotensitz aus benutzt werden kann und das
ausgenommen hiervon sind Flugzeuge mit einer höchstzulässigen Startmasse von 5 700 kg oder weniger, die am 1. April 1995 bereits in einem Mitgliedstaat eingetragen waren und die mit einem Reserveinstrument zur Fluglageanzeige auf der linken Instrumententafel ausgestattet sind. |
|
(m) |
Es muss für die Flugbesatzung klar ersichtlich sein, wenn das in Buchstabe l geforderte Reserveinstrument zur Fluglageanzeige mit Notstromversorgung arbeitet. Ist für das Instrument eine eigene Stromquelle vorhanden, muss entweder auf dem Instrument selbst oder auf der Instrumententafel angezeigt werden, wenn diese Versorgung in Betrieb ist, |
|
(n) |
ein Kartenhalter, der so angebracht ist, dass eine gute Lesbarkeit der Karten gewährleistet ist, und der für Nachtflugbetrieb beleuchtet werden kann. |
|
(o) |
Wenn das Reserveinstrument zur Fluglageanzeige nach CS 25.1303(b)(4) oder einer gleichwertigen Vorschrift zugelassen ist, können die Wendezeiger mit Scheinlot durch Scheinlotanzeiger ersetzt werden. |
|
(p) |
Wenn Instrumente doppelt vorhanden sein müssen, schließt diese Vorschrift für jeden Piloten eigene Anzeigen und gegebenenfalls eigene Wahlschalter oder andere zugehörige Ausrüstungen ein. |
|
(q) |
Alle Flugzeuge müssen mit Einrichtungen versehen sein, die anzeigen, wenn die vorgeschriebenen Fluginstrumente nicht ordnungsgemäß mit Energie versorgt werden, und |
|
(r) |
alle Flugzeuge, deren Kompressibilitätsgrenzwerte auf den vorgeschriebenen Fahrtmessern nicht anderweitig angezeigt werden, müssen mit einer Machzahlanzeige an jedem Pilotensitz ausgerüstet sein. |
|
(s) |
Der Luftfahrtunternehmer darf Flüge nach Instrumentenflugregeln oder bei Nacht nur durchführen, wenn das Flugzeug für jedes im Cockpit Dienst tuende Flugbesatzungsmitglied mit einem Kopfhörer mit angebautem Mikrofon oder einer gleichwertigen Einrichtung und für jeden vorgeschriebenen Piloten mit einer Sendetaste am Steuerhorn ausgerüstet ist. |
OPS 1.655
Zusätzliche Ausrüstung für Betrieb mit nur einem Piloten nach IFR oder bei Nacht
Der Luftfahrtunternehmer darf Flüge nach IFR mit nur einem Piloten nur dann durchführen, wenn das Flugzeug über einen Autopiloten mit mindestens Höhen- und Steuerkurshaltung verfügt.
OPS 1.660
Höhenvorwarnsystem
|
(a) |
Der Luftfahrtunternehmer darf ein Propellerturbinenflugzeug mit einer höchstzulässigen Startmasse von mehr als 5 700 kg oder mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 9 oder ein Strahlflugzeug nur betreiben, wenn dieses über ein Höhenvorwarnsystem verfügt, das in der Lage ist,
|
OPS 1.665
Bodenannäherungswarnanlage und Geländewarnsystem
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit Turbinenantrieb und einer höchstzulässigen Startmasse von mehr als 5 700 kg oder einer höchsten genehmigten Fluggastsitzanzahl von mehr als 9 nur betreiben, wenn es mit einer Bodenannäherungswarnanlage mit integrierter vorwärts gerichteter Bodenhinderniswarnfunktion (Geländewarnsystem — TAWS) ausgerüstet ist. |
|
(b) |
Die Bodenannäherungswarnanlage muss die Flugbesatzung rechtzeitig durch spezifische akustische Signale, die durch optische Signale ergänzt sein können, bezüglich Sinkgeschwindigkeit, Annäherung an den Boden, Höhenverlust nach dem Start oder beim Durchstarten, einer fehlerhaften Landekonfiguration und Unterschreitung des Gleitweges automatisch warnen. |
|
(c) |
Das Geländewarnsystem muss der Flugbesatzung mittels optischer und akustischer Signale und einer Geländewarnanzeige automatisch ausreichend Zeit geben, um Bodenberührungen mit einem nicht außer Kontrolle geratenen Luftfahrzeug zu verhindern, und eine voraus gerichtete Höhenuntergrenze zwecks Einhaltung des Bodenabstandes liefern. |
OPS 1.668
Bordseitige Kollisionschutzanlage
Der Luftfahrtunternehmer darf ein Flugzeug mit Turbinenantrieb und einer höchstzulässigen Startmasse von mehr als 5 700 kg oder einer höchsten genehmigten Fluggastsitzanzahl von mehr als 19 nur betreiben, wenn das Flugzeug mit einer bordseitigen Kollisionsschutzanlage, die hinsichtlich der Mindestleistungsanforderungen mindestens denen des ACAS II entspricht, ausgerüstet ist.
OPS 1.670
Bordwetterradar
|
(a) |
Der Luftfahrtunternehmer darf
|
|
(b) |
Mit Zustimmung der Luftfahrtbehörde darf bei Flugzeugen mit Propellerantrieb und Druckkabine mit einer höchstzulässigen Startmasse von nicht mehr als 5 700 kg und einer höchsten genehmigten Fluggastsitzanzahl von nicht mehr als 9 das Bordwetterradar durch eine andere Ausrüstung ersetzt werden, die in der Lage ist, Gewitter und andere durch Bordwetterradar erfassbare, potenziell gefährliche Wetterbedingungen zu erkennen. |
OPS 1.675
Ausrüstung für Betrieb unter Vereisungsbedingungen
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug unter erwarteten oder tatsächlichen Vereisungsbedingungen nur betreiben, wenn es für den Betrieb unter Vereisungsbedingungen zugelassen und ausgerüstet ist. |
|
(b) |
Der Luftfahrtunternehmer darf ein Flugzeug bei Nacht unter erwarteten oder tatsächlichen Vereisungsbedingungen nur betreiben, wenn es mit einer Beleuchtung oder einer anderen Einrichtung versehen ist, um die Bildung von Eis visuell zu erkennen oder anderweitig festzustellen. Die Verwendung einer Beleuchtung darf keine Blendung oder Reflexion verursachen, die die Flugbesatzung bei der Wahrnehmung ihrer Aufgaben behindert. |
OPS 1.680
Messgerät für kosmische Strahlung
Der Luftfahrtunternehmer darf ein Flugzeug in Höhen oberhalb 15 000 m (49 000 ft) nur betreiben, wenn das Flugzeug mit einem Gerät zum ständigen Messen und Anzeigen der Dosisrate der gesamten kosmischen Strahlung (d.h. der gesamten ionisierenden Strahlung und Neutronenstrahlung galaktischen und solaren Ursprungs) und der kumulativen Dosis für jeden Flug ausgerüstet ist.
OPS 1.685
Gegensprechanlage für die Flugbesatzung
Der Luftfahrtunternehmer darf ein Flugzeug, für das mehr als ein Flugbesatzungsmitglied vorgeschrieben ist, nur betreiben, wenn das Flugzeug mit einer Gegensprechanlage für die Flugbesatzung mit Kopfhörern und Mikrophonen, jedoch keine Handmikrophone, zur Benutzung durch alle Flugbesatzungsmitglieder ausgerüstet ist.
OPS 1.690
Gegensprechanlage für die Besatzung
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit einer höchstzulässigen Startmasse von mehr als 15 000 kg oder einer höchsten genehmigten Fluggastsitzanzahl von mehr als 19 nur betreiben, wenn es mit einer Gegensprechanlage für die Besatzung ausgerüstet ist; ausgenommen hiervon sind Flugzeuge, die erstmals vor dem 1. April 1965 ein Lufttüchtigkeitszeugnis erhalten haben und bereits am 1. April 1995 in einem Mitgliedstaat eingetragen waren. |
|
(b) |
Die in dieser OPS vorgeschriebene Gegensprechanlage für Besatzungsmitglieder muss
|
OPS 1.695
Kabinen-Lautsprecheranlage
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 19 nur betreiben, wenn es über eine eingebaute Kabinen-Lautsprecheranlage verfügt. |
|
(b) |
Die in dieser OPS vorgeschriebene Kabinen-Lautsprecheranlage muss
|
OPS 1.700
Tonaufzeichnungsanlagen für das Cockpit — 1
|
(a) |
Der Luftfahrtunternehmer darf
|
|
(b) |
Die Tonaufzeichnungsanlage für das Cockpit muss mindestens die Informationen, die während der letzten zwei Betriebsstunden der Anlage aufgezeichnet wurden, speichern können; dieser Zeitraum darf für Flugzeuge mit einer höchstzulässigen Startmasse von 5 700 kg oder weniger auf 30 Minuten verkürzt werden. |
|
(c) |
Die Aufzeichnung der Tonaufzeichnungsanlage für das Cockpit muss automatisch beginnen, bevor das Flugzeug sich mit eigener Motorleistung fortbewegt, und ohne Unterbrechung bis zu dem Zeitpunkt bei der Beendigung des Fluges fortdauern, an dem sich das Flugzeug nicht mehr mit eigener Motorleistung fortbewegen kann. Außerdem muss die Aufzeichnung der Tonaufzeichnungsanlage für das Cockpit, abhängig von der Verfügbarkeit der Stromversorgung, so früh wie möglich während der Cockpitkontrollen vor dem Anlassen der Triebwerke zu Beginn des Fluges einsetzen und bis zu den Cockpitkontrollen unmittelbar nach dem Abschalten der Triebwerke zu Ende des Fluges fortdauern. |
|
(d) |
Die Tonaufzeichnungsanlage für das Cockpit muss eine Einrichtung haben, um ihr Auffinden im Wasser zu erleichtern. |
OPS 1.705
Tonaufzeichnungsanlagen für das Cockpit — 2
|
(a) |
Der Luftfahrtunternehmer darf ein mehrmotoriges Flugzeug mit Turbinenantrieb, das in der Zeit ab dem 1. Januar 1990 bis einschließlich 31. März 1998 erstmals ein Lufttüchtigkeitszeugnis erhalten hat und eine höchstzulässige Startmasse von 5 700 kg oder weniger und eine höchste genehmigte Fluggastsitzanzahl von mehr als 9 hat, nur betreiben, wenn das Flugzeug mit einer Tonaufzeichnungsanlage für das Cockpit ausgestattet ist, die Folgendes aufzeichnet:
|
|
(b) |
Die Tonaufzeichnungsanlage für das Cockpit muss mindestens die Informationen, die während der letzten 30 Betriebsminuten der Anlage aufgezeichnet wurden, speichern können. |
|
(c) |
Die Aufzeichnung der Tonaufzeichnungsanlage für das Cockpit muss beginnen, bevor das Flugzeug sich mit eigener Motorleistung fortbewegt, und ohne Unterbrechung bis zu dem Zeitpunkt bei der Beendigung des Fluges fortdauern, an dem sich das Flugzeug nicht mehr mit eigener Motorleistung fortbewegen kann. Außerdem muss die Aufzeichnung der Tonaufzeichnungsanlage für das Cockpit, abhängig von der Verfügbarkeit der Stromversorgung, so früh wie möglich während der Cockpitkontrollen vor dem Anlassen der Triebwerke zu Beginn des Fluges einsetzen und bis zu den Cockpitkontrollen unmittelbar nach dem Abschalten der Triebwerke zu Ende des Fluges fortdauern. |
|
(d) |
Die Tonaufzeichnungsanlage für das Cockpit muss eine Einrichtung haben, um ihr Auffinden im Wasser zu erleichtern. |
OPS 1.710
Tonaufzeichnungsanlagen für das Cockpit — 3
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit einer höchstzulässigen Startmasse von mehr als 5 700 kg, das vor dem 1. April 1998 erstmals ein Lufttüchtigkeitszeugnis enthalten hat, nur betreiben, wenn es mit einer Tonaufzeichnungsanlage für das Cockpit ausgestattet ist, die Folgendes aufzeichnet:
|
|
(b) |
Die Tonaufzeichnungsanlage für das Cockpit muss mindestens die Informationen, die während der letzten 30 Betriebsminuten der Anlage aufgezeichnet wurden, speichern können. |
|
(c) |
Die Aufzeichnung der Tonaufzeichnungsanlage für das Cockpit muss beginnen, bevor das Flugzeug sich mit eigener Motorleistung fortbewegt, und ohne Unterbrechung bis zu dem Zeitpunkt bei der Beendigung des Fluges fortdauern, an dem sich das Flugzeug nicht mehr mit eigener Motorleistung fortbewegen kann. |
|
(d) |
Die Tonaufzeichnungsanlage für das Cockpit muss eine Einrichtung haben, um ihr Auffinden im Wasser zu erleichtern. |
OPS 1.715
Flugdatenschreiber — 1
(siehe Anhang 1 zu OPS 1.715)
|
(a) |
Der Luftfahrtunternehmer darf
das am oder nach dem 1. April 1998 erstmals ein Lufttüchtigkeitszeugnis erhalten hat, nur betreiben, wenn dieses Flugzeug mit einem Flugdatenschreiber ausgerüstet ist, der für die Aufzeichnung und Speicherung von Daten ein digitales Verfahren benutzt, und ein Verfahren zur schnellen Rückgewinnung dieser Daten von dem Speichermedium zur Verfügung steht. |
|
(b) |
Der Flugdatenschreiber muss mindestens die Daten, die während der letzten 25 Betriebsstunden der Anlage aufgezeichnet wurden, speichern können; dieser Zeitraum darf für Flugzeuge mit einer höchstzulässigen Startmasse von 5 700 kg oder weniger auf zehn Stunden verkürzt werden. |
|
(c) |
Der Flugdatenschreiber muss, bezogen auf eine Zeitskala, Folgendes aufzeichnen:
|
|
(d) |
Die Daten müssen aus den bordeigenen Quellen gewonnen werden, die eine eindeutige Zuordnung zu den der Flugbesatzung angezeigten Informationen ermöglichen. |
|
(e) |
Die Aufzeichnung des Flugdatenschreibers muss automatisch beginnen, bevor das Flugzeug sich mit eigener Motorleistung fortbewegen kann, und muss automatisch enden, wenn sich das Flugzeug nicht mehr mit eigener Motorleistung fortbewegen kann. |
|
(f) |
Der Flugdatenschreiber muss eine Einrichtung haben, um sein Auffinden im Wasser zu erleichtern. |
|
(g) |
Flugzeuge, die in der Zeit ab dem 1. April 1998 bis einschließlich 1. April 2001 erstmals ein Lufttüchtigkeitszeugnis erhalten haben, können unter den nachfolgend genannten Voraussetzungen mit Genehmigung der Behörde von OPS 1.715 Buchstabe c befreit werden:
|
OPS 1.720
Flugdatenschreiber — 2
(siehe Anhang 1 zu OPS 1.720)
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug, das in der Zeit ab 1. Juni 1990 bis einschließlich 31. März 1998 erstmals ein Lufttüchtigkeitszeugnis erhalten hat und eine höchstzulässige Startmasse von mehr als 5 700 kg hat, nur betreiben, wenn es mit einem Flugdatenschreiber ausgerüstet ist, der für die Aufzeichnung und Speicherung von Daten ein digitales Verfahren benutzt, und ein Verfahren zur schnellen Rückgewinnung dieser Daten von dem Speichermedium zur Verfügung steht. |
|
(b) |
Der Flugdatenschreiber muss mindestens die Daten, die während der letzten 25 Betriebsstunden der Anlage aufgezeichnet wurden, speichern können. |
|
(c) |
Der Flugdatenschreiber muss, bezogen auf eine Zeitskala, Folgendes aufzeichnen:
|
|
(d) |
Für Flugzeuge mit einer höchstzulässigen Startmasse von 27 000 kg oder weniger brauchen im Einvernehmen mit der Luftfahrtbehörde die Parameter 14 und 15b in Tabelle A des Anhangs 1 zu OPS 1.720 nicht aufgezeichnet zu werden, soweit das den behördlichen Anforderungen genügt und eine der folgenden Voraussetzungen erfüllt ist:
|
|
(e) |
Für Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 27 000 kg brauchen der Parameter 15b in Tabelle A des Anhangs 1 zu OPS 1.720 sowie die Parameter 23, 24, 25, 26, 27, 28, 29, 30 und 31 in Tabelle B des Anhangs 1 nicht aufgezeichnet zu werden, soweit das den behördlichen Anforderungen genügt und eine der folgenden Voraussetzungen erfüllt ist:
|
|
(f) |
Einzelne Parameter, die sich durch Berechnung aus anderen aufgezeichneten Parametern ableiten lassen, brauchen nicht aufgezeichnet zu werden, soweit das den behördlichen Anforderungen genügt. |
|
(g) |
Die Daten müssen aus den bordeigenen Quellen gewonnen werden, die eine eindeutige Zuordnung zu den der Flugbesatzung angezeigten Informationen ermöglichen. |
|
(h) |
Die Aufzeichnung des Flugdatenschreibers muss beginnen, bevor das Flugzeug sich mit eigener Motorleistung fortbewegen kann, und muss enden, wenn sich das Flugzeug nicht mehr mit eigener Motorleistung fortbewegen kann. |
|
(i) |
Der Flugdatenschreiber muss eine Einrichtung haben, um sein Auffinden im Wasser zu erleichtern. |
OPS 1.725
Flugdatenschreiber — 3
(siehe Anhang 1 zu OPS 1.725)
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit Turbinenantrieb, das vor dem 1. Juni 1990 erstmals ein Lufttüchtigkeitszeugnis erhalten hat und eine höchstzulässige Startmasse von mehr als 5 700 kg hat, nur betreiben, wenn es mit einem Flugdatenschreiber ausgerüstet ist, der für die Aufzeichnung und Speicherung von Daten ein digitales Verfahren benutzt, und ein Verfahren zur schnellen Rückgewinnung dieser Daten von dem Speichermedium zur Verfügung steht. |
|
(b) |
Der Flugdatenschreiber muss mindestens die Daten, die während der letzten 25 Betriebsstunden der Anlage aufgezeichnet wurden, speichern können. |
|
(c) |
Der Flugdatenschreiber muss, bezogen auf eine Zeitskala, Folgendes aufzeichnen:
|
|
(d) |
Einzelne Parameter, die sich durch Berechnung aus anderen aufgezeichneten Parametern ableiten lassen, brauchen nicht aufgezeichnet zu werden, soweit das den behördlichen Anforderungen genügt. |
|
(e) |
Die Daten müssen aus den bordeigenen Quellen gewonnen werden, die eine eindeutige Zuordnung zu den der Flugbesatzung angezeigten Informationen ermöglichen. |
|
(f) |
Die Aufzeichnung des Flugdatenschreibers muss beginnen, bevor das Flugzeug sich mit eigener Motorleistung fortbewegen kann, und muss enden, wenn sich das Flugzeug nicht mehr mit eigener Motorleistung fortbewegen kann. |
|
(g) |
Der Flugdatenschreiber muss eine Einrichtung haben, um sein Auffinden im Wasser zu erleichtern. |
OPS 1.727
Kombinierte Aufzeichnungsgeräte
|
(a) |
Die Anforderungen bezüglich der Tonaufzeichnungsanlage für das Cockpit und des Flugdatenschreibers können erfüllt werden durch
|
|
(b) |
Ein kombiniertes Aufzeichnungsgerät ist ein Flugschreiber, der Folgendes aufzeichnet:
|
OPS 1.730
Sitze, Anschnallgurte und Rückhaltesysteme für Kinder
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn dieses ausgerüstet ist mit
|
|
(b) |
Alle Anschnallgurte mit Schultergurten müssen ein zentrales Gurtschloss haben. |
|
(c) |
Anstelle eines Anschnallgurtes mit Schultergurten kann für Flugzeuge mit einer höchstzulässigen Startmasse von nicht mehr als 5 700 kg ein Anschnallgurt mit diagonalem Schultergurt oder für Flugzeuge mit einer höchstzulässigen Startmasse von nicht mehr als 2 730 kg ein Bauchgurt zugelassen werden, wenn die Anbringung von Schultergurten nicht durchführbar ist. |
OPS 1.731
Anschnallzeichen und ‚Nicht-Rauchen‘-Zeichen
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn alle Fluggastsitze vom Cockpit aus eingesehen werden können, es sei denn, das Flugzeug verfügt über eine Einrichtung, mit der allen Fluggästen und Flugbegleitern angezeigt wird, wann die Anschnallgurte anzulegen sind und wann das Rauchen nicht gestattet ist.
OPS 1.735
Innentüren und Vorhänge
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn es über die folgende Ausrüstung verfügt:
|
(a) |
für Flugzeuge mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 19 eine Tür zwischen dem Fluggastraum und dem Cockpit mit der Aufschrift ‚nur für Besatzungsmitglieder/Crew only‘ und einer Verriegelung, um Fluggäste daran zu hindern, die Tür ohne Einwilligung eines Flugbesatzungsmitglieds zu öffnen, |
|
(b) |
eine Einrichtung zum Öffnen jeder Tür, die einen Fluggastraum von einem anderen Raum, der über einen Notausgang verfügt, trennt. Die Einrichtung zum Öffnen muss leicht zugänglich sein, |
|
(c) |
eine Einrichtung, die eine Tür oder einen Vorhang in geöffneter Position sichert, wenn es erforderlich ist, durch diese Tür oder diesen Vorhang zu gehen, um von einem Fluggastsitz aus zu einem vorgeschriebenen Notausgang zu gelangen, |
|
(d) |
eine Beschriftung auf jeder Innentür oder neben einem Vorhang, die bzw. der ein Durchgang zu einem Fluggastnotausgang ist, die besagt, dass die Tür bzw. der Vorhang während Start und Landung in der geöffneten Position gesichert sein muss, und |
|
(e) |
für Besatzungsmitglieder Hilfsmittel zum Entriegeln jeder Tür, die normalerweise für Fluggäste zugänglich ist und von diesen verriegelt werden kann. |
OPS 1.745
Bordapotheken
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn es mit leicht zugänglichen Bordapotheken entsprechend der folgenden Tabelle ausgestattet ist:
|
|
(b) |
Der Luftfahrtunternehmer muss dafür sorgen, dass die Bordapotheken
|
OPS 1.755
Medizinische Notfallausrüstung
|
(a) |
Liegt ein Punkt der geplanten Flugstrecke mehr als 60 Minuten Flugzeit, bei normaler Reisefluggeschwindigkeit, von einem Flugplatz entfernt, an dem qualifizierte medizinische Hilfe erwartet werden kann, darf der Luftfahrtunternehmer ein Flugzeug mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 30 nur betreiben, wenn es mit einer medizinischen Notfallausrüstung ausgestattet ist. |
|
(b) |
Der Kommandant muss sicherstellen, dass Arzneimittel nur von Ärzten, Krankenschwestern oder ähnlich qualifiziertem Personal verabreicht werden. |
|
(c) |
Anforderungen an medizinische Notfallausrüstungen
|
OPS 1.760
Sauerstoff für Erste Hilfe
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit Druckkabine, für das ein Flugbegleiter vorgeschrieben ist, in Höhen oberhalb 25 000 ft nur betreiben, wenn es mit einem Vorrat an unverdünntem Sauerstoff für Fluggäste, die nach einem Kabinendruckverlust aus physiologischen Gründen gegebenenfalls Sauerstoff benötigen, ausgestattet ist. Die Sauerstoffmenge muss auf der Grundlage einer durchschnittlichen Durchflussrate von mindestens drei Litern STPD (Standard Temperature Pressure Dry) pro Minute und Person bemessen werden und muss nach einem Kabinendruckverlust für die verbleibende Dauer des Fluges in Kabinendruckhöhen von mehr als 8 000 ft für mindestens 2 % der beförderten Fluggäste ausreichen, jedoch wenigstens für eine Person. Es muss eine ausreichende Anzahl von Auslässen vorhanden sein, mindestens jedoch zwei; die Versorgung muss den Flugbegleitern zugänglich sein. |
|
(b) |
Die für den Flug erforderliche Sauerstoffmenge für Erste Hilfe muss auf der Grundlage der Kabinendruckhöhen und Flugdauer, unter Berücksichtigung der für jede Betriebsart und jede Strecke festgelegten Betriebsverfahren, ermittelt werden. |
|
(c) |
Die mitgeführte Sauerstoffausrüstung muss eine Durchflussrate von mindestens vier Litern STPD (Standard Temperature Pressure Dry) pro Minute für jeden Benutzer sicherstellen können. Es muss eine Einrichtung vorhanden sein, um die Durchflussrate in jeder Höhe auf mindestens zwei Liter STPD (Standard Temperature Pressure Dry) pro Minute zu verringern. |
OPS 1.770
Zusatzsauerstoff — Flugzeuge mit Druckkabine
(siehe Anhang 1 zu OPS 1.770)
|
(a) |
Allgemeines
|
|
(b) |
Anforderungen bezüglich der Sauerstoffausrüstung und Sauerstoffversorgung
|
OPS 1.775
Zusatzsauerstoff — Flugzeuge ohne Druckkabine
(siehe Anhang 1 zu OPS 1.775)
|
(a) |
Allgemeines
|
|
(b) |
Anforderungen bezüglich der Sauerstoffversorgung
|
OPS 1.780
Atemschutzgerät für die Besatzung
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit Druckkabine und ein Flugzeug ohne Druckkabine mit einer höchstzulässigen Startmasse von mehr als 5 700 kg oder mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 19 nur betreiben, wenn es ausgestattet ist
|
|
(b) |
Für die Flugbesatzung vorgesehene Atemschutzgeräte sind in geeigneter Weise im Cockpit unterzubringen, so dass sie für jedes vorgeschriebene Flugbesatzungsmitglied von seinem zugeteilten Platz aus leicht zugänglich und unmittelbar verwendbar sind. |
|
(c) |
Für die Flugbegleiter vorgesehene Atemschutzgeräte müssen in unmittelbarer Nähe eines jeden einem vorgeschriebenen Flugbegleiter zugeteilten Platzes eingebaut sein. |
|
(d) |
Zusätzlich muss in unmittelbarer Nähe eines jeden nach OPS 1.790 Buchstaben c und d vorgeschriebenen Handfeuerlöschers ein tragbares und leicht zugängliches Atemschutzgerät vorhanden sein; befindet sich ein Handfeuerlöscher in einem Frachtraum, ist das Atemschutzgerät außerhalb dieses Frachtraumes, jedoch in unmittelbarer Nähe des Frachtraumzuganges anzubringen. |
|
(e) |
Die Benutzung von Atemschutzgeräten darf die Verwendung der nach den Bestimmungen von OPS 1.685, OPS 1.690, OPS 1.810 und OPS 1.850 vorgeschriebenen Sprecheinrichtungen nicht behindern. |
OPS 1.790
Handfeuerlöscher
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn es mit Handfeuerlöschern zur Benutzung in Besatzungsräumen, Fluggasträumen und gegebenenfalls Frachträumen und Bordküchen entsprechend den nachfolgenden Bestimmungen ausgestattet ist:
|
(a) |
Art und Menge des Löschmittels müssen für die Brände, die in dem Raum vorkommen können, für den der Feuerlöscher vorgesehen ist, geeignet sein; in Räumen, in denen sich Personen aufhalten, muss die Gefahr einer Konzentration giftiger Gase auf ein Mindestmaß reduziert sein, |
|
(b) |
mindestens ein Handfeuerlöscher mit Halon 1211 (Bromchlordifluormethan, CBrClF2) oder einem gleichwertigen Löschmittel muss zur Benutzung durch die Flugbesatzung leicht zugänglich im Cockpit untergebracht sein, |
|
(c) |
mindestens ein Handfeuerlöscher muss entweder in jeder Bordküche, die sich nicht auf dem Hauptfluggastdeck befindet, vorhanden sein oder ist so anzubringen, dass er in einer solchen Bordküche schnell einsetzbar ist, |
|
(d) |
mindestens ein für den Einsatz in jedem Fracht- oder Gepäckraum der Klasse A oder B und in jedem für die Besatzung während des Fluges zugänglichen Frachtraum der Klasse E schnell erreichbarer Handfeuerlöscher muss zur Verfügung stehen und |
|
(e) |
Handfeuerlöscher müssen mindestens in folgender Anzahl leicht zugänglich im Fluggastraum untergebracht sein:
Sind mehrere Feuerlöscher vorgeschrieben, müssen diese gleichmäßig im Fluggastraum verteilt sein, |
|
(f) |
in Flugzeugen mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 30 und nicht mehr als 60 muss mindestens einer der vorgeschriebenen Feuerlöscher im Fluggastraum und in Flugzeugen mit einer höchsten genehmigten Fluggastanzahl von mehr als 60 müssen mindestens zwei der Feuerlöscher im Fluggastraum Halon 1211 (Bromchlordifluormethan, CBrClF2) oder ein gleichwertiges Löschmittel enthalten. |
OPS 1.795
Notäxte und Brechstangen
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit einer höchstzulässigen Startmasse von mehr als 5 700 kg oder einer höchsten genehmigten Fluggastsitzanzahl von mehr als 9 nur betreiben, wenn dieses mit mindestens einer im Cockpit untergebrachten Notaxt oder Brechstange ausgerüstet ist. In einem Flugzeug mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 200 muss eine zusätzliche Notaxt oder Brechstange mitgeführt und im Bereich der am weitesten hinten gelegenen Bordküche untergebracht sein. |
|
(b) |
Die im Fluggastraum untergebrachten Notäxte und Brechstangen dürfen für die Fluggäste nicht sichtbar sein. |
OPS 1.800
Markierung von Durchbruchstellen
Wenn an einem Flugzeug Rumpfbereiche, die im Notfall für einen Durchbruch der Rettungsmannschaften geeignet sind, markiert sind, hat der Luftfahrtunternehmer sicherzustellen, dass diese Kennzeichnungen folgende Anforderungen erfüllen. Die Kennzeichnungen müssen rot oder gelb sein und gegebenenfalls eine weiße Konturenlinie haben, um sich gegen den Hintergrund abzuheben. Wenn die Markierungen der Ecken eines Durchbruchbereiches weiter als 2 Meter auseinander liegen, müssen Zwischenmarkierungen mit den Abmessungen 9 cm × 3 cm eingefügt werden, so dass nicht mehr als 2 Meter zwischen zwei benachbarten Markierungen liegen.
OPS 1.805
Einrichtungen für die Noträumung
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn keine Schwelle der Notausgänge
|
|
(b) |
Eine solche Ausrüstung oder Einrichtung muss an Ausgängen über den Tragflächen nicht vorhanden sein, wenn die vorgesehene Stelle, an der der Fluchtweg auf der Flugzeugstruktur endet, nicht mehr als 1,83 m (6 ft) über dem Boden liegt, wenn das Flugzeug mit ausgefahrenem Fahrwerk am Boden steht und die Flügelklappen sich in der Start- oder Landeposition befinden; maßgebend ist jene Position, bei der die Flügelklappen höher über dem Boden liegen. |
|
(c) |
Für Flugzeuge mit einem vorgeschriebenen separaten Notausgang für die Flugbesatzung,
|
OPS 1.810
Megaphone
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 60 und mit mindestens einem Fluggast an Bord nur betreiben, wenn dieses entsprechend der nachfolgenden Tabelle mit tragbaren batteriebetriebenen Megaphonen, die bei einer Noträumung für die Besatzungsmitglieder schnell zugänglich sind, ausgestattet ist:
|
OPS 1.815
Notbeleuchtung
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug zur Beförderung von Fluggästen mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 9 nur betreiben, wenn dieses mit einer Notbeleuchtungsanlage ausgestattet ist, die über eine unabhängige Energiequelle verfügt, um die Noträumung des Flugzeugs zu erleichtern. Die Notbeleuchtungsanlage muss Folgendes umfassen:
|
|
(b) |
Der Luftfahrtunternehmer darf ein Flugzeug zur Beförderung von Fluggästen mit einer höchsten genehmigten Fluggastsitzanzahl von neun oder weniger bei Nacht nur betreiben, wenn dieses mit einer Lichtquelle für allgemeine Kabinenbeleuchtung ausgerüstet ist, um die Noträumung des Flugzeugs zu erleichtern. Für die Beleuchtungsanlage können Deckenleuchten oder andere Lichtquellen, die im Flugzeug vorhanden sind und die auch nach dem Abschalten der Flugzeugbatterie betriebstüchtig bleiben, verwendet werden. |
OPS 1.820
Automatischer Notsender (Automatic Emergency Locator Transmitter — ELT)
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug, das am oder nach dem 1. Januar 2002 erstmals ein Lufttüchtigkeitszeugnis erhalten hat, nur betreiben, wenn dieses mit einem automatischen Notsender ausgestattet ist, der auf 121,5 MHz und 406 MHz senden kann. |
|
(b) |
Der Luftfahrtunternehmer darf ein Flugzeug, das vor dem 1. Januar 2002 erstmals ein Lufttüchtigkeitszeugnis erhalten hat, nur betreiben, wenn dieses mit einem beliebigen Notsender ausgestattet ist, der auf 121,5 MHz und 406 MHz senden kann. |
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Notsender, die auf 406 MHz senden können, in Übereinstimmung mit ICAO Anhang 10 kodiert und bei der für die Einleitung von Such- und Rettungsmaßnahmen zuständigen nationalen Behörde oder einer anderen benannten Behörde registriert sind. |
OPS 1.825
Schwimmwesten
|
(a) |
Landflugzeuge. Der Luftfahrtunternehmer darf ein Landflugzeug
|
|
(b) |
Wasserflugzeuge und Amphibienflugzeuge. Der Luftfahrtunternehmer darf ein Wasserflugzeug oder ein Amphibienflugzeug über Wasser nur betreiben, wenn für jeden Insassen eine Schwimmweste mit einem Licht zur Ortung Überlebender vorhanden ist. Jede Schwimmweste ist so unterzubringen, dass sie vom Sitz oder von der Liege der Person, für die sie vorgesehen ist, leicht zugänglich ist. Schwimmwesten für Kleinkinder können durch andere genehmigte Schwimmhilfen mit einem Licht zur Ortung Überlebender ersetzt werden. |
OPS 1.830
Rettungsflöße und Rettungsnotsender (Survival ELT) für Langstreckenflüge über Wasser
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug auf Flügen über Wasser in einer Entfernung von zur Notlandung geeigneten Flächen an Land nur betreiben, wenn die Entfernung nicht größer ist als
|
|
(b) |
eine ausreichende Anzahl von Rettungsflößen zur Aufnahme aller Flugzeuginsassen. Werden keine zusätzlichen Rettungsflöße mit ausreichender Kapazität mitgeführt, müssen die Rettungsflöße im Falle des Verlustes eines Rettungsfloßes mit der höchsten Nennkapazität aufgrund ihrer über die Nennkapazität hinausgehenden Schwimmfähigkeit und Sitzplatzkapazität alle Flugzeuginsassen aufnehmen können. Die Rettungsflöße müssen ausgestattet sein mit
|
|
(c) |
mindestens zwei Rettungs-Notsender für den Betrieb auf den in ICAO Anhang 10, Band V, Kapitel 2 vorgeschriebenen Notfrequenzen. |
OPS 1.835
Überlebensausrüstung
Der Luftfahrtunternehmer darf ein Flugzeug über Gebieten, in denen die Durchführung des Such- und Rettungsdienstes besonders schwierig wäre, nicht betreiben, es sei denn, das Flugzeug ist ausgerüstet mit
|
(a) |
einer Signalausrüstung, um die in ICAO Anhang 2 beschriebenen pyrotechnischen Notsignale geben zu können, |
|
(b) |
mindestens einem Rettungs-Notsender für den Betrieb auf den in ICAO Anhang 10, Band V, Kapitel 2 vorgeschriebenen Notfrequenzen und |
|
(c) |
zusätzlicher Überlebensausrüstung für die zu befliegende Strecke unter Berücksichtigung der Anzahl der Flugzeuginsassen. Die in Buchstabe c genannte Ausrüstung muss nicht mitgeführt werden, wenn entweder
|
OPS 1.840
Wasserflugzeuge und Amphibienflugzeuge — sonstige Ausrüstung
|
(a) |
Der Luftfahrtunternehmer darf ein Wasserflugzeug oder ein Amphibienflugzeug nur betreiben, wenn es
|
Anhang 1 zu OPS 1.715
Flugdatenschreiber — 1: Liste der aufzuzeichnenden Parameter
Tabelle A1 — Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 5 700 kg
Anmerkung: Die Nummern in der linken Spalte stimmen mit den im EUROCAE-Dokument ED55 aufgeführten laufenden Nummern überein.
|
NR. |
PARAMETER |
|
1 |
ZEITANGABE ODER RELATIVE ZEITANGABE |
|
2 |
DRUCKHÖHE |
|
3 |
ANGEZEIGTE FLUGGESCHWINDIGKEIT |
|
4 |
STEUERKURS |
|
5 |
NORMALBESCHLEUNIGUNG |
|
6 |
LÄNGSNEIGUNG |
|
7 |
QUERNEIGUNG |
|
8 |
DRÜCKEN UND LOSLASSEN DER SPRECHFUNKTASTE |
|
9 |
VORTRIEBSSCHUB/-LEISTUNG EINES JEDEN TRIEBWERKES UND GEGEBENENFALLS POSITION DES SCHUB-/LEISTUNGSHEBELS IM COCKPIT |
|
10 |
POSITION DER FLÜGELKLAPPEN ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
11 |
POSITION DER VORFLÜGEL ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
12 |
STATUS DER SCHUBUMKEHR |
|
13 |
POSITION DER STÖRKLAPPEN UND/ODER GEWÄHLTE POSITION DER BREMSEN |
|
14 |
GESAMTLUFTTEMPERATUR ODER AUSSENTEMPERATUR |
|
15 |
BETRIEBSART UND AUFSCHALTSTATUS DES AUTOPILOTEN, DER AUTOMATISCHEN SCHUBREGELUNG UND DER AUTOMATISCHEN FLUGREGELUNGSANLAGE (AFCS) |
|
16 |
LÄNGSBESCHLEUNIGUNG (KÖRPERACHSE) |
|
17 |
QUERBESCHLEUNIGUNG |
Tabelle A2 — Flugzeuge mit einer höchstzulässigen Startmasse bis 5 700 kg
Anmerkung: Die Nummern in der linken Spalte stimmen mit den im EUROCAE-Dokument ED55 aufgeführten laufenden Nummern überein.
|
NR. |
PARAMETER |
|
1 |
ZEITANGABE ODER RELATIVE ZEITANGABE |
|
2 |
DRUCKHÖHE |
|
3 |
ANGEZEIGTE FLUGGESCHWINDIGKEIT |
|
4 |
STEUERKURS |
|
5 |
NORMALBESCHLEUNIGUNG |
|
6 |
LÄNGSNEIGUNG |
|
7 |
QUERNEIGUNG |
|
8 |
DRÜCKEN UND LOSLASSEN DER SPRECHFUNKTASTE |
|
9 |
VORTRIEBSSCHUB/-LEISTUNG EINES JEDEN TRIEBWERKES UND GEGEBENENFALLS POSITION DES SCHUB-/LEISTUNGSHEBELS IM COCKPIT |
|
10 |
POSITION DER FLÜGELKLAPPEN ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
11 |
POSITION DER VORFLÜGEL ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
12 |
STATUS DER SCHUBUMKEHR |
|
13 |
POSITION DER STÖRKLAPPEN UND/ODER GEWÄHLTE POSITION DER BREMSEN |
|
14 |
GESAMTLUFTTEMPERATUR ODER AUSSENTEMPERATUR |
|
15 |
AUFSCHALTSTATUS DES AUTOPILOTEN/DER AUTOMATISCHEN SCHUBREGELUNG |
|
16 |
ANSTELLWINKEL (WENN EIN GEEIGNETER SENSOR ZUR VERFÜGUNG STEHT) |
|
17 |
LÄNGSBESCHLEUNIGUNG (KÖRPERACHSE) |
Tabelle B — Zusätzliche Parameter für Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 27 000 kg
Anmerkung: Die Nummern in der linken Spalte stimmen mit den im EUROCAE-Dokument ED55 aufgeführten laufenden Nummern überein.
|
NR. |
PARAMETER |
|
18 |
HAUPTSTEUERUNGEN — POSITION DER STEUERFLÄCHEN UND/ODER STEUEREINGABEN DES PILOTEN (NICKEN, ROLLEN, GIEREN) |
|
19 |
POSITION DER LÄNGSTRIMMUNG |
|
20 |
FUNKHÖHE |
|
21 |
VERTIKALE ABWEICHUNG VOM BALKEN (ILS GLEITWEG ODER MIKROWELLENLANDESYSTEM-HÖHE) |
|
22 |
HORIZONTALE ABWEICHUNG (ILS-LANDEKURSSENDER ODER MIKROWELLENLANDESYSTEM-RICHTUNG) |
|
23 |
ÜBERFLIEGEN VON MARKIERUNGSFUNKFEUERN |
|
24 |
WARNUNGEN |
|
25 |
RESERVIERT (HIER WIRD AUSWAHL DER NAVIGATIONSEMPFÄNGERFREQUENZ EMPFOHLEN) |
|
26 |
RESERVIERT (HIER WIRD DIE DME-ENTFERNUNG EMPFOHLEN) |
|
27 |
STATUS DES FAHRWERKSBODENSICHERHEITSSCHALTERS ODER ZUSTAND LUFT/BODEN |
|
28 |
BODENANNÄHERUNGSWARNANLAGE |
|
29 |
ANSTELLWINKEL |
|
30 |
WARNUNG BEI ZU NIEDRIGEM DRUCK (HYDRAULIK- UND PNEUMATISCHER DRUCK) |
|
31 |
GESCHWINDIGKEIT ÜBER GRUND |
|
32 |
POSITION DES FAHRWERKS ODER DES FAHRWERKSSCHALTERS |
Tabelle C — Flugzeuge, die mit elektronischen Anzeigesystemen ausgerüstet sind
Anmerkung: Die Nummern in der mittleren Spalte stimmen mit den im EUROCAE-Dokument ED55, Tabelle A1.5, aufgeführten laufenden Nummern überein.
|
NR. |
NR. |
PARAMETER |
|
33 |
6 |
BAROMETRISCHE DRUCKEINSTELLUNG (AN JEDEM PILOTENPLATZ) |
|
34 |
7 |
GEWÄHLTE HÖHE |
|
35 |
8 |
GEWÄHLTE GESCHWINDIGKEIT |
|
36 |
9 |
GEWÄHLTE MACHZAHL |
|
37 |
10 |
GEWÄHLTE VERTIKALGESCHWINDIGKEIT |
|
38 |
11 |
GEWÄHLTER STEUERKURS |
|
39 |
12 |
GEWÄHLTER FLUGWEG |
|
40 |
13 |
GEWÄHLTE ENTSCHEIDUNGSHÖHE |
|
41 |
14 |
FORMAT DER EFIS-DARSTELLUNG |
|
42 |
15 |
FORMAT DER MULTIFUNKTIONS-/TRIEBWERKSÜBERWACHUNGS-/WARN-ANZEIGEN |
Anhang 1 zu OPS 1.720
Flugdatenschreiber — 2: Liste der aufzuzeichnenden Parameter
Tabelle A — Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 5 700 kg
|
NR. |
PARAMETER |
|
1 |
ZEITANGABE ODER RELATIVE ZEITANGABE |
|
2 |
DRUCKHÖHE |
|
3 |
ANGEZEIGTE FLUGGESCHWINDIGKEIT |
|
4 |
STEUERKURS |
|
5 |
NORMALBESCHLEUNIGUNG |
|
6 |
LÄNGSNEIGUNG |
|
7 |
QUERNEIGUNG |
|
8 |
DRÜCKEN UND LOSLASSEN DER SPRECHFUNKTASTE, ES SEI DENN, ES IST EIN ALTERNATIVES VERFAHREN ZUR SYNCHRONISATION DER FDR- UND DER CVR-AUFZEICHNUNGEN VORGESEHEN |
|
9 |
LEISTUNG EINES JEDEN TRIEBWERKS |
|
10 |
POSITION DER FLÜGELKLAPPEN ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
11 |
POSITION DER VORFLÜGEL ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
12 |
POSITION DER SCHUBUMKEHR (NUR FÜR STRAHLFLUGZEUGE) |
|
13 |
POSITION DER STÖRKLAPPEN UND/ODER GEWÄHLTE POSITION DER BREMSEN |
|
14 |
AUSSENLUFTTEMPERATUR ODER GESAMTLUFTTEMPERATUR |
|
15A |
AUFSCHALTSTATUS DES AUTOPILOTEN |
|
15B |
BETRIEBSARTEN DES AUTOPILOTEN, BETRIEBSARTEN UND AUFSCHALTSTATUS DER AUTOMATISCHEN SCHUBREGELUNG UND DER AUTOMATISCHEN FLUGREGELUNGSANLAGE (AFCS) |
Tabelle B — Zusätzliche Parameter für Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 27 000 kg
|
NR. |
PARAMETER |
|
16 |
LÄNGSBESCHLEUNIGUNG |
|
17 |
QUERBESCHLEUNIGUNG |
|
18 |
HAUPTSTEUERUNGEN — POSITION DER STEUERFLÄCHEN UND/ODER STEUEREINGABEN DES PILOTEN (NICKEN, ROLLEN UND GIEREN) |
|
19 |
POSITION DER LÄNGSTRIMMUNG |
|
20 |
FUNKHÖHE |
|
21 |
ABWEICHUNG VOM GLEITPFAD |
|
22 |
ABWEICHUNG VOM LANDEKURS |
|
23 |
ÜBERFLIEGEN VON MARKIERUNGSFUNKFEUERN |
|
24 |
HAUPTWARNANZEIGE |
|
25 |
AUSWAHL DER NAV-1- UND NAV-2-FREQUENZ |
|
26 |
DME-1- UND DME-2-ENTFERNUNG |
|
27 |
STATUS DES FAHRWERKSBODENSICHERHEITSSCHALTERS |
|
28 |
BODENANNÄHERUNGSWARNANLAGE |
|
29 |
ANSTELLWINKEL |
|
30 |
ALLE HYDRAULIKSYSTEME (NIEDRIGER DRUCK) |
|
31 |
NAVIGATIONSDATEN |
|
32 |
POSITION DES FAHRWERKS ODER DES FAHRWERKSSCHALTERS |
Anhang 1 zu OPS 1.725
Flugdatenschreiber — 3: Liste der aufzuzeichnenden Parameter
Tabelle A — Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 5 700 kg
|
NR. |
PARAMETER |
|
1 |
ZEITANGABE ODER RELATIVE ZEITANGABE |
|
2 |
DRUCKHÖHE |
|
3 |
ANGEZEIGTE FLUGGESCHWINDIGKEIT |
|
4 |
STEUERKURS |
|
5 |
NORMALBESCHLEUNIGUNG |
Tabelle B — Zusätzliche Parameter für Flugzeuge mit einer höchstzulässigen Startmasse von mehr als 27 000 kg
|
NR. |
PARAMETER |
|
6 |
LÄNGSNEIGUNG |
|
7 |
QUERNEIGUNG |
|
8 |
DRÜCKEN UND LOSLASSEN DER SPRECHFUNKTASTE, ES SEI DENN, ES IST EIN ALTERNATIVES VERFAHREN ZUR SYNCHRONISATION DER FDR- UND DER CVR-AUFZEICHNUNGEN VORGESEHEN |
|
9 |
LEISTUNG EINES JEDEN TRIEBWERKS |
|
10 |
POSITION DER FLÜGELKLAPPEN ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
11 |
POSITION DER VORFLÜGEL ODER DER BETÄTIGUNGSHEBEL IM COCKPIT |
|
12 |
POSITION DER SCHUBUMKEHR (NUR FÜR STRAHLFLUGZEUGE) |
|
13 |
POSITION DER STÖRKLAPPEN UND/ODER GEWÄHLTE POSITION DER BREMSEN |
|
14 |
AUSSENLUFTTEMPERATUR ODER GESAMTLUFTTEMPERATUR |
|
15A |
AUFSCHALTSTATUS DES AUTOPILOTEN |
|
15B |
BETRIEBSART DES AUTOPILOTEN, AUTOMATISCHE SCHUBREGELUNG UND AUTOMATISCHE FLUGREGELUNGSANLAGE (AFCS), SYSTEM-AUFSCHALTSTATUS UND -BETRIEBSART |
|
16 |
LÄNGSBESCHLEUNIGUNG |
|
17 |
QUERBESCHLEUNIGUNG |
|
18 |
HAUPTSTEUERUNGEN — POSITION DER STEUERFLÄCHEN UND/ODER STEUEREINGABEN DES PILOTEN (NICKEN, ROLLEN UND GIEREN) |
|
19 |
POSITION DER LÄNGSTRIMMUNG |
|
20 |
FUNKHÖHE |
|
21 |
ABWEICHUNG VOM GLEITPFAD |
|
22 |
ABWEICHUNG VOM LANDEKURS |
|
23 |
ÜBERFLIEGEN VON MARKIERUNGSFUNKFEUERN |
|
24 |
HAUPTWARNANZEIGE |
|
25 |
AUSWAHL DER NAV-1- UND NAV-2-FREQUENZ |
|
26 |
DME-1- UND DME-2-ENTFERNUNG |
|
27 |
STATUS DES FAHRWERKSBODENSICHERHEITSSCHALTERS |
|
28 |
BODENANNÄHERUNGS-WARNANLAGE |
|
29 |
ANSTELLWINKEL |
|
30 |
ALLE HYDRAULIKSYSTEME (NIEDRIGER DRUCK) |
|
31 |
NAVIGATIONSDATEN (GEOGRAFISCHE BREITE UND LÄNGE, GESCHWINDIGKEIT ÜBER GRUND UND ABTRIFTWINKEL) |
|
32 |
POSITION DES FAHRWERKS ODER DES FAHRWERKSSCHALTERS |
Anhang 1 zu OPS 1.770
Sauerstoff — Mindestmengen für Zusatzsauerstoff in Flugzeugen mit Druckkabine während und nach einem Notsinkflug
Tabelle 1
|
(a) |
(b) |
||||||||||
|
VORRAT FÜR |
DAUER UND KABINENDRUCKHÖHE |
||||||||||
|
Für die gesamte Flugzeit in einer Kabinendruckhöhe über 13 000 ft und die gesamte Flugzeit in einer Kabinendruckhöhe über 10 000 ft bis zu 13 000 ft nach den ersten 30 Minuten in diesem Höhenband, mindestens jedoch
|
||||||||||
|
Für die gesamte Flugzeit in einer Kabinendruckhöhe über 13 000 ft, mindestens jedoch für 30 Minuten (Anmerkung 2), und für die gesamte Flugzeit in einer Kabinendruckhöhe über 10 000 ft bis zu 13 000 ft nach den ersten 30 Minuten in diesem Höhenband. |
||||||||||
|
Für die gesamte Flugzeit in einer Kabinendruckhöhe über 15 000 ft, mindestens jedoch für 10 Minuten (Anmerkung 4). |
||||||||||
|
Für die gesamte Flugzeit in einer Kabinendruckhöhe über 14 000 ft bis zu 15 000 ft. |
||||||||||
|
Für die gesamte Flugzeit in einer Kabinendruckhöhe über 10 000 ft bis zu 14 000 ft nach den ersten 30 Minuten in diesem Höhenband. |
||||||||||
|
|||||||||||
Anhang 1 zu OPS 1.775
Zusatzsauerstoff in Flugzeugen ohne Druckkabine
Tabelle 1
|
(a) |
(b) |
||
|
VORRAT FÜR |
DAUER UND DRUCKHÖHE |
||
|
Für die gesamte Flugzeit in Druckhöhen oberhalb 10 000 ft. |
||
|
Für die gesamte Flugzeit in Druckhöhen oberhalb 13 000 ft und für den über 30 Minuten hinausgehenden Zeitraum in Druckhöhen oberhalb 10 000 ft bis zu 13 000 ft. |
||
|
Für die gesamte Flugzeit in Druckhöhen oberhalb 13 000 ft. |
||
|
Für die gesamte über 30 Minuten hinausgehende Flugzeit in Druckhöhen oberhalb 10 000 ft bis zu 13 000 ft. |
||
|
|||
ABSCHNITT L
KOMMUNIKATIONS- UND NAVIGATIONSAUSRÜSTUNG
OPS 1.845
Allgemeines
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flug nur angetreten wird, wenn die in diesem Abschnitt geforderte Kommunikations- und Navigationsausrüstung
|
|
(b) |
Die Mindestleistungsanforderungen für Kommunikations- und Navigationsausrüstungen sind die in den geltenden Spezifikationen zu den European Technical Standard Orders (CS-TSO) aufgeführten anwendbaren European Technical Standard Orders (ETSO), sofern nicht in den Betriebs- und Lufttüchtigkeitsvorschriften abweichende Leistungsanforderungen vorgeschrieben sind. Der Betrieb oder Einbau von Kommunikations- und Navigationsausrüstung, die bei Inkrafttreten von OPS 1 anderen Bau- und Leistungsanforderungen als denen von ETSO entspricht, ist weiterhin gestattet, sofern dieser Abschnitt nicht zusätzliche Bestimmungen enthält, die dem entgegenstehen. Kommunikations- und Navigationsausrüstungen, die bereits zugelassen sind, müssen eine geänderte ETSO oder andere geänderte Spezifikation nicht erfüllen, es sei denn, eine rückwirkende Anwendung ist vorgeschrieben. |
OPS 1.850
Funkausrüstung
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug nur dann betreiben, wenn es mit der für den vorgesehenen Betrieb erforderlichen Funkausrüstung ausgestattet ist. |
|
(b) |
Werden in diesem Abschnitt zwei voneinander unabhängige (getrennte und vollständige) Funkanlagen gefordert, muss jede Anlage über eine unabhängige Antenneninstallation verfügen, sofern nicht bei der Verwendung fest installierter drahtloser Antennen oder Antennen anderer Bauart gleicher Zuverlässigkeit nur eine Antenne vorgeschrieben ist. |
|
(c) |
Die unter Buchstabe a geforderte Funkausrüstung muss den Sprechfunkverkehr auf der Luftfahrtnotfrequenz 121,5 MHz ermöglichen. |
OPS 1.855
Aufschaltanlage (Audio Selector Panel)
Der Luftfahrtunternehmer darf ein Flugzeug nur dann nach Instrumentenflugregeln betreiben, wenn es mit einer Aufschaltanlage ausgerüstet ist, die für alle Flugbesatzungsmitglieder zugänglich ist.
OPS 1.860
Funkausrüstung für Flüge nach Sichtflugregeln auf Flugstrecken, die mit Hilfe sichtbarer Landmarken geflogen werden
Der Luftfahrtunternehmer darf ein Flugzeug auf Strecken, die mit Hilfe sichtbarer Landmarken nach Sichtflugregeln geflogen werden, nur dann betreiben, wenn es über die notwendige Funkkommunikationsausrüstung verfügt, die unter normalen Betriebsbedingungen folgendes ermöglicht:
|
(a) |
Funkverkehr mit den zuständigen Bodenstationen, |
|
(b) |
Funkverkehr mit den zuständigen Flugverkehrskontrollstellen von jedem Punkt des kontrollierten Luftraumes aus, der beflogen werden soll, und |
|
(c) |
Empfang von Informationen des Flugwetterdienstes. |
OPS 1.865
Kommunikations- und Navigationsausrüstung für Flüge nach Instrumentenflugregeln oder nach Sichtflugregeln auf Strecken, die nicht mit Hilfe sichtbarer Landmarken geflogen werden
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug auf Strecken, die nicht mit Hilfe sichtbarer Landmarken geflogen werden, nur dann nach Instrumenten- oder Sichtflugregeln betreiben, wenn es über die von den Flugverkehrskontrollstellen in dem betreffenden Luftraum geforderte Funkkommunikationsausrüstung (und einen Sekundärradar-Transponder) und Navigationsausrüstung verfügt. |
|
(b) |
Funkausrüstung. Der Luftfahrtunternehmer hat sicherzustellen, dass die Funkausrüstung mindestens Folgendes umfasst:
|
|
(c) |
Navigationsausrüstung. Der Luftfahrtunternehmer hat sicherzustellen, dass die Navigationsausrüstung
|
|
(d) |
Abweichend von Buchstabe c Nummer 1 Ziffer vi bzw. Buchstabe c Nummer 1 Ziffer vii, darf der Luftfahrtunternehmer ein Flugzeug ohne ADF oder die dort vorgeschriebene Navigationsausrüstung betreiben, wenn es über eine gleichwertige Ausrüstung verfügt, die für die jeweilige Flugstrecke von der Luftfahrtbehörde genehmigt wurde. Die Zuverlässigkeit und Genauigkeit dieser Ausrüstung muss die sichere Navigation auf der geplanten Strecke gewährleisten. |
|
(e) |
Der Luftfahrtunternehmer hat sicherzustellen, dass in Flugzeuge, die nach Instrumentenflugregeln betrieben werden sollen, UKW-(VHF-), ILS-Landekurs- und VOR-Sende/Empfangsgeräte eingebaut werden, die in Übereinstimmung mit den Leistungsanforderungen für erhöhte Störfestigkeit (FM-Immunität) anerkannt worden sind. |
OPS 1.866
Transponderausrüstung
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn dieses ausgerüstet ist mit
|
OPS 1.870
Zusätzliche Navigationsausrüstung für Flüge in bestimmten Lufträumen mit besonderen Leistungsanforderungen für die Navigationsausrüstung (MNPS-Luftraum)
|
(a) |
Der Luftfahrtunternehmer darf für Flüge im MNPS-Luftraum nur Flugzeuge mit einer Navigationsausrüstung einsetzen, die den im ICAO-Dokument 7030 für ergänzende regionale Verfahren festgelegten Mindestleistungsanforderungen entspricht. |
|
(b) |
Die in dieser OPS vorgeschriebene Navigationsausrüstung muss sichtbar sein und von jedem Pilotensitz aus bedient werden können. |
|
(c) |
Für uneingeschränkte Flüge im MNPS-Luftraum muss ein Flugzeug mit zwei voneinander unabhängigen Langstrecken-Navigationsanlagen ausgerüstet sein. |
|
(d) |
Für Flüge im MNPS-Luftraum auf bestimmten veröffentlichten Flugstrecken muss ein Flugzeug, sofern nicht anders festgelegt, mit einer Langstrecken-Navigationsanlage (LRNS) ausgerüstet sein. |
OPS 1.872
Ausrüstung für Flüge in bestimmten Lufträumen mit reduzierter Höhenstaffelung (RVSM)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Flugzeuge für Flüge im Luftraum mit reduzierter Höhenstaffelung (RVSM-Luftraum) ausgerüstet sind mit
|
ABSCHNITT M
INSTANDHALTUNG
OPS 1.875
Allgemeines
|
(a) |
Der Luftfahrtunternehmer darf ein Flugzeug nur betreiben, wenn es von einem geeigneten, gemäß Teil 145 genehmigten oder anerkannten Instandhaltungsbetrieb instand gehalten und zum Betrieb freigegeben wurde; ausgenommen sind Vorflugkontrollen, die nicht von einem gemäß Teil 145 genehmigten Betrieb ausgeführt werden müssen. |
|
(b) |
Die Flugzeug-Instandhaltungsvorschriften, die eingehalten werden müssen, um den Bedingungen für die Betriebsgenehmigung eines Luftfahrtunternehmens gemäß OPS 1.180 zu genügen, sind in Teil M aufgeführt. |
ABSCHNITT N
FLUGBESATZUNG
OPS 1.940
Zusammensetzung der Flugbesatzung
(siehe Anhang 1 und 2 zu OPS 1.940)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(b) |
Mindestflugbesatzung für Flüge nach Instrumentenflugregeln oder bei Nacht. Für Flüge nach Instrumentenflugregeln oder bei Nacht hat der Luftfahrtunternehmer sicherzustellen, dass
|
JAR-OPS 1.943
CRM-Grundschulung des Luftfahrtunternehmers (Crew Resource Management — effektives Arbeiten als Besatzung)
|
(a) |
Wenn ein Flugbesatzungsmitglied nicht bereits eine CRM-Grundschulung des Luftfahrtunternehmers abgeschlossen hat (neue Mitarbeiter sowie bereits vorhandenes Personal), hat der Luftfahrtunternehmer sicherzustellen, dass das Flugbesatzungsmitglied eine solche Grundschulung erhält. Neue Mitarbeiter müssen eine CRM-Grundschulung innerhalb ihres ersten Beschäftigungsjahres bei einem Luftfahrtunternehmer abschließen. |
|
(b) |
Wenn das Flugbesatzungsmitglied noch keine Schulung im Bereich Menschliche Faktoren erhalten hat, ist eine Theorieschulung auf der Grundlage des Programms ‚Menschliches Leistungsvermögen‘ für die Ausbildung zum Piloten (ATPL) (siehe die für die Erteilung von Flugbesatzungslizenzen gültigen Bestimmungen) vor der CRM-Grundschulung des Luftfahrtunternehmers oder in Verbindung damit abzuschließen. |
|
(c) |
Eine CRM-Grundschulung muss von mindestens einem CRM-Ausbilder durchgeführt werden, der den Anforderungen der Luftfahrtbehörde genügt und in bestimmten Fachbereichen von Fachleuten unterstützt werden kann. |
|
(d) |
Die CRM-Grundschulung wird in Übereinstimmung mit dem im Betriebshandbuch enthaltenen ausführlichen Lehrplan durchgeführt. |
OPS 1.945
Umschulung und Überprüfung
(siehe Anhang 1 zu OPS 1.945)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(b) |
Bei Wechsel auf ein Flugzeug eines anderen Musters oder einer anderen Klasse kann die Überprüfung gemäß OPS 1.965 Buchstabe b in Verbindung mit der praktischen Prüfung für Muster- oder Klassenberechtigungen gemäß den Vorschriften über die Erteilung von Flugbesatzungslizenzen erfolgen. |
|
(c) |
Die Umschulung des Luftfahrtunternehmers und der für die Erteilung von Flugbesatzungslizenzen erforderliche Lehrgang für Muster- oder Klassenberechtigungen können miteinander kombiniert werden. |
OPS 1.950
Unterschiedsschulung und Vertrautmachen
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugbesatzungsmitglied folgende Schulung erhält:
|
|
(b) |
Der Luftfahrtunternehmer hat im Betriebshandbuch die Fälle festzulegen, in denen die unter Buchstabe a genannten Schulungsmaßnahmen durchzuführen sind. |
OPS 1.955
Ernennung zum Kommandanten
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass für eine Ernennung zum Kommandanten sowie für diejenigen, die bereits als Kommandant in das Unternehmen eintreten,
|
|
(b) |
Der Inhalt des Kommandantenlehrgangs gemäß Buchstabe a Nummer 2 muss im Betriebshandbuch festgelegt sein und mindestens Folgendes umfassen:
|
OPS 1.960
Kommandanten mit einer Lizenz für Berufspiloten
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
OPS 1.965
Wiederkehrende Schulung und Überprüfung
(siehe Anhang 1 und 2 zu OPS 1.965)
|
(a) |
Allgemeines Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(b) |
Befähigungsüberprüfung
|
|
(c) |
Streckenflugüberprüfung Der Luftfahrtunternehmer hat sicherzustellen, dass sich jedes Flugbesatzungsmitglied einer Streckenflugüberprüfung im Flugzeug unterzieht, bei der seine Fähigkeit zur Durchführung des normalen, im Betriebshandbuch beschriebenen Streckenflugbetriebs überprüft wird. Die Gültigkeitsdauer einer Streckenflugüberprüfung beträgt 12 Kalendermonate, zuzüglich des verbleibenden Rests des Ausstellungsmonats. Erfolgt die Überprüfung innerhalb der letzten 3 Kalendermonate der Gültigkeitsdauer einer vorangegangenen Streckenflugüberprüfung, beträgt die Gültigkeitsdauer 12 Kalendermonate ab dem Ablaufdatum der Gültigkeit der vorangegangenen Überprüfung. |
|
(d) |
Schulung und Überprüfung des Gebrauchs der Not- und Sicherheitsausrüstung Der Luftfahrtunternehmer hat sicherzustellen, dass jedes Flugbesatzungsmitglied hinsichtlich der Unterbringung und Handhabung der mitgeführten Not- und Sicherheitsausrüstung geschult und überprüft wird. Die Gültigkeitsdauer einer solchen Überprüfung beträgt 12 Kalendermonate, zuzüglich des verbleibenden Rests des Ausstellungsmonats. Erfolgt die Überprüfung innerhalb der letzten 3 Kalendermonate der Gültigkeitsdauer einer vorangegangenen Überprüfung, beträgt die Gültigkeitsdauer 12 Kalendermonate ab dem Ablaufdatum der Gültigkeit der vorangegangenen Überprüfung. |
|
(e) |
CRM Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(f) |
Theorie- und Auffrischungsschulung Der Luftfahrtunternehmer hat sicherzustellen, dass jedes Flugbesatzungsmitglied mindestens alle 12 Kalendermonate eine Theorie- und Auffrischungsschulung erhält. Wird die Schulung innerhalb von 3 Kalendermonaten vor Ablauf der zwölfmonatigen Gültigkeitsdauer durchgeführt, ist die nächste Theorie- und Auffrischungsschulung innerhalb von 12 Kalendermonaten abzuschließen, gerechnet vom Ablaufdatum der Gültigkeit der vorangegangenen Theorie- und Auffrischungsschulung. |
|
(g) |
Flugschulung/STD-Schulung Der Luftfahrtunternehmer hat sicherzustellen, dass jedes Flugbesatzungsmitglied mindestens alle 12 Kalendermonate eine Flugschulung/Schulung STD-Schulung erhält. Wird die Schulung innerhalb von 3 Kalendermonaten vor Ablauf der zwölfmonatigen Gültigkeitsdauer durchgeführt, ist die nächste Flugschulung/STD-Schulung innerhalb von 12 Kalendermonaten abzuschließen, gerechnet vom Ablaufdatum der Gültigkeit der vorangegangenen Flugschulung/STD-Schulung. |
OPS 1.968
Befähigung des Piloten zum Führen eines Flugzeugs von jedem Pilotensitz
(siehe Anhang 1 zu OPS 1.968)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
OPS 1.970
Fortlaufende Flugerfahrung
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(b) |
Der Zeitraum von 90 Tagen gemäß Buchstabe a Nummern 1 und 2 kann durch Streckenflugeinsätze unter Aufsicht eines Lehrberechtigten oder Prüfers für Musterberechtigungen auf höchstens 120 Tage ausgedehnt werden. Bei einer Ausdehnung des Zeitraums über 120 Tage hinaus können die Anforderungen hinsichtlich der fortlaufenden Flugerfahrung durch einen Schulungsflug oder Verwendung eines Flugsimulators des zu verwendenden Flugzeugmusters erfüllt werden. |
OPS 1.975
Nachweis von Kenntnissen über Flugstrecken und Flugplätze
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Pilot vor seiner Bestimmung zum Kommandanten oder Piloten, dem die Durchführung des Fluges vom Kommandanten übertragen wurde, ausreichende Kenntnisse über die vorgesehene Flugstrecke, die anzufliegenden Flugplätze, einschließlich der Ausweichflugplätze, sowie über die Bodeneinrichtungen und Verfahren erworben hat. |
|
(b) |
Die Gültigkeitsdauer des Nachweises von Kenntnissen über die Flugstrecke und die anzufliegenden Flugplätze beträgt 12 Kalendermonate, zuzüglich des verbleibenden Rests
|
|
(c) |
Der Nachweis von Kenntnissen über die Flugstrecke und die anzufliegenden Flugplätze ist durch den Einsatz auf der jeweiligen Flugstrecke oder das Anfliegen des jeweiligen Flugplatzes innerhalb der Gültigkeitsdauer gemäß Buchstabe b zu erneuern. |
|
(d) |
Erfolgt die Verlängerung des Nachweises innerhalb der letzten 3 Kalendermonate der Gültigkeitsdauer des vorangegangenen Nachweises, beträgt die Gültigkeitsdauer 12 Kalendermonate ab dem Ablaufdatum der Gültigkeitsdauer des vorangegangenen Nachweises. |
OPS 1.978
Besonderes Qualifizierungsprogramm
|
(a) |
Die Gültigkeitsdauer gemäß OPS 1.965 und OPS 1.970 kann verlängert werden, wenn die Luftfahrtbehörde ein vom Luftfahrtunternehmer festgelegtes, besonderes Qualifizierungsprogramm genehmigt hat. |
|
(b) |
Dieses Programm muss Schulungen und Überprüfungen umfassen, mit denen Fähigkeiten erworben und aufrechterhalten werden können, die mindestens den Bestimmungen gemäß OPS 1.945, 1.965 und 1.970 entsprechen. |
OPS 1.980
Einsatz auf mehreren Mustern oder Baureihen
(siehe Anhang 1 zu OPS 1.980)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugbesatzungsmitglied nur dann auf mehreren Mustern oder Baureihen eingesetzt wird, wenn es die dazu erforderlichen Fähigkeiten besitzt. |
|
(b) |
Wenn der Betrieb mehrerer Muster oder Baureihen in Erwägung gezogen wird, hat der Luftfahrtunternehmer sicherzustellen, dass dies durch die Unterschiede und/oder Ähnlichkeiten der betreffenden Flugzeuge gerechtfertigt ist. Hierbei ist Folgendes zu berücksichtigen:
|
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein auf mehreren Mustern oder Baureihen eingesetztes Flugbesatzungsmitglied für jedes Muster oder jede Baureihe die in Abschnitt N vorgeschriebenen Anforderungen erfüllt, es sei denn, dass die Luftfahrtbehörde hinsichtlich der Anforderungen an Schulung, Überprüfung und fortlaufende Flugerfahrung Erleichterungen gewährt hat. |
|
(d) |
Der Luftfahrtunternehmer hat von der Luftfahrtbehörde anerkannte geeignete Verfahren und/oder betriebliche Beschränkungen für den Einsatz auf mehreren Mustern oder Baureihen im Betriebshandbuch festzulegen, die Folgendes berücksichtigen:
|
OPS 1.981
Einsatz auf Hubschraubern und Flugzeugen
|
(a) |
Wird ein Flugbesatzungsmitglied sowohl auf Hubschraubern als auch auf Flugzeugen eingesetzt,
|
OPS 1.985
Schulungsaufzeichnungen
|
(a) |
Der Luftfahrtunternehmer hat
|
Anhang 1 zu OPS 1.940
Ablösung von Flugbesatzungsmitgliedern während des Fluges
|
(a) |
Ein Mitglied der Flugbesatzung kann während des Fluges von seinem Dienst am Steuer durch ein anderes, ausreichend qualifiziertes Flugbesatzungsmitglied abgelöst werden. |
|
(b) |
Ablösung des Kommandanten
|
|
(c) |
Mindestanforderungen an einen Piloten für die Ablösung des Kommandanten
|
|
(d) |
Ablösung des Kopiloten
|
|
(e) |
Mindestanforderungen an einen Kopiloten zur Ablösung im Reiseflug
|
|
(f) |
Ablösung des Flugbesatzungsmitglieds zum Bedienen der Flugzeugsysteme. Das Flugbesatzungsmitglied zum Bedienen der Flugzeugsysteme kann während des Fluges von einem Flugbesatzungsmitglied abgelöst werden, das entweder im Besitz einer Lizenz für Flugingenieure oder einer Qualifikation ist, die den Anforderungen der Luftfahrtbehörde genügt. |
Anhang 2 zu OPS 1.940
Flüge mit einem Piloten nach Instrumentenflugregeln oder bei Nacht
|
(a) |
Flugzeuge gemäß OPS 1.940 Buchstabe b Nummer 2 dürfen mit einem Piloten nach Instrumentenflugregeln oder bei Nacht betrieben werden, wenn folgende Voraussetzungen erfüllt sind:
|
Anhang 1 zu OPS 1.945
Umschulung durch den Luftfahrtunternehmer
|
(a) |
Die Umschulung durch den Luftfahrtunternehmer muss umfassen:
|
|
(b) |
Die Umschulung ist in der Reihenfolge gemäß Buchstabe a durchzuführen. |
|
(c) |
Nach Abschluss einer Umschulung ohne Flugzeiten im Flugzeug (Zero Flight Time Conversion Course) muss ein Pilot
|
|
(d) |
Die Umschulung muss CRM-Elemente enthalten, die von ausreichend qualifiziertem Personal zu vermitteln sind. |
|
(e) |
Hat ein Flugbesatzungsmitglied zuvor noch keine Umschulung eines Luftfahrtunternehmers abgeschlossen, hat der Luftfahrtunternehmer sicherzustellen, dass das betreffende Flugbesatzungsmitglied in Ergänzung zu Buchstabe a eine allgemeine Erste-Hilfe-Schulung erhält und, soweit erforderlich, in Verfahren bei einer Notwasserung unter Benutzung der entsprechenden Ausrüstung im Wasser geschult wird. |
Anhang 1 zu OPS 1.965
Wiederkehrende Schulung und Überprüfung — Piloten
|
(a) |
Wiederkehrende Schulungen — Wiederkehrende Schulungen müssen umfassen:
|
|
(b) |
Wiederkehrende Überprüfungen. Wiederkehrende Überprüfungen müssen enthalten:
|
Anhang 2 zu OPS 1.965
Wiederkehrende Schulung und Überprüfung — Flugbesatzungsmitglieder zum Bedienen der Flugzeugsysteme
|
(a) |
Wiederkehrende Schulungen und Überprüfungen für Flugbesatzungsmitglieder zum Bedienen der Flugzeugsysteme müssen den Bestimmungen für wiederkehrende Schulungen und Überprüfungen für Piloten sowie den besonderen zusätzlichen Anforderungen entsprechen, mit Ausnahme der Punkte, die nicht auf Flugbesatzungsmitglieder zum Bedienen der Flugzeugsysteme zutreffen. |
|
(b) |
Wiederkehrende Schulungen und Überprüfungen für Flugbesatzungsmitglieder zum Bedienen der Flugzeugsysteme sind, soweit wie möglich, zusammen mit den wiederkehrenden Schulungen und Überprüfungen für Piloten durchzuführen. |
|
(c) |
Eine Streckenflugüberprüfung ist von einem Kommandanten durchzuführen, der vom Luftfahrtunternehmer ernannt wurde und den Anforderungen der Luftfahrtbehörde genügt, oder von einem Lehrberechtigten oder Prüfer für Flugbesatzungsmitglieder zum Bedienen der Flugzeugsysteme. |
Anhang 1 zu OPS 1.968
Befähigung des Piloten zum Führen eines Flugzeugs von jedem Pilotensitz
|
(a) |
Kommandanten, die auch auf dem rechten Pilotensitz die Aufgaben eines Kopiloten wahrnehmen oder von dort aus Schulungen oder Überprüfungen durchführen sollen, müssen sich gemäß Betriebshandbuch, zusammen mit der Befähigungsüberprüfung durch den Luftfahrtunternehmer gemäß OPS 1.965 Buchstabe b, zusätzlichen Schulungen und Überprüfungen unterziehen. Diese zusätzlichen Schulungen müssen mindestens Folgendes umfassen:
|
|
(b) |
In einem Flugzeug dürfen Triebwerkausfälle nur simuliert werden. |
|
(c) |
Um vom rechten Sitz aus tätig zu sein, müssen auch die in OPS vorgeschriebenen Überprüfungen für Tätigkeiten vom linken Sitz zu dem betreffenden Zeitpunkt gültig sein. |
|
(d) |
Ein Pilot, der den Kommandanten ablöst, muss zusammen mit der Befähigungsüberprüfung gemäß OPS 1.965 Buchstabe b die praktische Durchführung von Handgriffen und Verfahren nachgewiesen haben, die üblicherweise nicht zu den Aufgaben eines ablösenden Piloten gehören würden. Sind die Unterschiede zwischen dem linken und dem rechten Sitz nur unwesentlich (z.B. durch Verwendung des Autopiloten), kann die praktische Ausbildung auf jedem der beiden Pilotensitze erfolgen. |
|
(e) |
Wenn ein anderer Pilot als der Kommandant den linken Sitz einnimmt, muss er zusammen mit der Befähigungsüberprüfung gemäß OPS 1.965 Buchstabe b die praktische Durchführung der Handgriffe und Verfahren nachweisen, für die sonst der Kommandant in seiner Funktion als nicht steuernder Pilot verantwortlich gewesen wäre. Sind die Unterschiede zwischen dem linken und dem rechten Sitz nur unwesentlich (z.B. durch Verwendung des Autopiloten), kann die praktische Ausbildung auf jedem der beiden Pilotensitze erfolgen. |
Anhang 1 zu OPS 1.980
Einsatz auf mehreren Mustern oder Baureihen
|
(a) |
Wird ein Flugbesatzungsmitglied auf mehr als einem Flugzeug einer Klasse, eines Musters oder einer Baureihe eingesetzt, die nach den anwendbaren Vorschriften über die Lizenzierung von Flugbesatzungsmitgliedern erfasst sind und mehr als eine Lizenzeintragung erfordern, gilt Folgendes:
|
|
(b) |
Wird ein Flugbesatzungsmitglied im Rahmen einer oder mehrerer Lizenzeintragungen gemäß den Flugbesatzungslizenzen (Muster — Flugzeuge mit zwei Piloten) auf mehr als einem Muster oder einer Baureihe eingesetzt, hat der Luftfahrtunternehmer sicherzustellen, dass
Anmerkung: In Fällen, in denen es um mehr als eine Lizenzeintragung geht, siehe Buchstaben c und d. |
|
(c) |
Wird ein Flugbesatzungsmitglied auf mehr als einem Muster oder einer Baureihe eingesetzt, die in den Flugbesatzungslizenzen erfasst sind (Muster — Flugzeuge mit einem Piloten und Muster — Flugzeuge mit zwei Piloten) und mehr als eine Lizenzeintragung erfordern, muss der Luftfahrtunternehmer folgende Anforderungen erfüllen:
|
|
(d) |
Wird ein Flugbesatzungsmitglied auf mehr als einem Muster oder einer Baureihe eingesetzt, die in den Flugbesatzungslizenzen erfasst sind (Muster — Flugzeuge mit zwei Piloten) und mehr als eine Lizenzeintragung erfordern, muss der Luftfahrtunternehmer folgende Anforderungen erfüllen:
|
|
(e) |
Wird ein Flugbesatzungsmitglied auf einer Kombination von Mustern oder Baureihen gemäß den Flugbesatzungslizenzen (Muster — Flugzeuge mit einem Piloten und Muster — Flugzeuge mit zwei Piloten) eingesetzt, hat der Luftfahrtunternehmer sicherzustellen, dass besondere Verfahren und/oder betriebliche Beschränkungen nach OPS 1.980 Buchstabe d anerkannt werden. |
ABSCHNITT O
KABINENBESATZUNG
OPS 1.988
Geltungsbereich
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Flugbegleiter die Anforderungen dieses Abschnitts und alle übrigen für Flugbegleiter geltenden Sicherheitsanforderungen erfüllen.
Im Sinne dieser Verordnung bezeichnet der Ausdruck ‚Flugbegleiter‘ jedes Besatzungsmitglied mit Ausnahme der Flugbesatzung, das im Interesse der Sicherheit der Fluggäste Aufgaben wahrnimmt, die ihm vom Luftfahrtunternehmer oder vom Kommandanten in der Kabine eines Flugzeugs zugewiesen wurden.
OPS 1.989
Identifizierung
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Flugbegleiter die Flugbegleiteruniform des Luftfahrtunternehmers tragen und deutlich für die Fluggäste als Flugbegleiter erkennbar sind. |
|
(b) |
Mitglieder des sonstigen Personals wie medizinisches Personal, Sicherheitspersonal, Kinderbetreuer, Begleiter, technisches Personal, Unterhalter und Dolmetscher, die Aufgaben in der Kabine wahrnehmen, dürfen keine Uniform tragen, die sie gegenüber den Fluggästen als Flugbegleiter ausweisen könnte, es sei denn, sie erfüllen die Anforderungen dieses Abschnitts und alle übrigen anwendbaren Anforderungen dieser Verordnung. |
OPS 1.990
Anzahl und Zusammensetzung der Kabinenbesatzung
|
(a) |
Der Luftfahrtunternehmer darf Flugzeuge mit einer höchsten genehmigten Fluggastsitzanzahl von mehr als 19 nur dann zur Fluggastbeförderung einsetzen, wenn mindestens ein Flugbegleiter mit den im Betriebshandbuch für die Sicherheit der Fluggäste festgelegten Aufgaben betraut ist. |
|
(b) |
Bei der Erfüllung des Buchstabens a hat der Luftfahrtunternehmer sicherzustellen, dass die Anzahl der Flugbegleiter mindestens dem höheren der beiden folgenden Werte entspricht:
|
|
(c) |
Unter besonderen Umständen kann die Luftfahrtbehörde von dem Luftfahrtunternehmer verlangen, die Kabinenbesatzung durch zusätzliche Mitglieder zu verstärken. |
|
(d) |
Unter unvorhergesehenen Umständen kann die vorgeschriebene Mindestanzahl der Flugbegleiter verringert werden, vorausgesetzt, dass
|
|
(e) |
Der Luftfahrtunternehmer hat sicherzustellen, dass bei der Beschäftigung von Flugbegleitern, die selbstständig und/oder freiberuflich oder in Teilzeit tätig sind, die Vorschriften des Abschnitts O erfüllt werden. Insbesondere ist hierbei die Gesamtanzahl der Flugzeugmuster oder -baureihen zu beachten, auf denen ein Flugbegleiter zum Zwecke der gewerbsmäßigen Beförderung eingesetzt werden darf. Diese Gesamtanzahl, einschließlich der Tätigkeiten bei anderen Luftfahrtunternehmern, darf die in OPS 1.1030 festgelegten Grenzen nicht überschreiten. |
OPS 1.995
Mindestanforderungen
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugbegleiter
|
(a) |
mindestens 18 Jahre alt ist, |
|
(b) |
entsprechend den Anforderungen der Luftfahrtbehörde in regelmäßigen Abständen einer ärztlichen Untersuchung oder Beurteilung unterzogen wurde, bei der die Tauglichkeit für die ihm übertragenen Aufgaben überprüft wurde, |
|
(c) |
eine Grundschulung gemäß OPS 1.1005 erfolgreich abgeschlossen hat und über eine Bescheinigung über die Sicherheitsschulung verfügt, |
|
(d) |
eine entsprechende Umschulung und/oder Unterschiedsschulung abgeschlossen hat, die mindestens die in OPS 1.1010 aufgeführten Themen umfasst, |
|
(e) |
an wiederkehrenden Schulungen gemäß OPS 1.1015 teilnimmt, |
|
(f) |
zur Wahrnehmung seiner Aufgaben gemäß den im Betriebshandbuch festgelegten Verfahren befähigt ist. |
OPS 1.1000
Leitende Flugbegleiter
|
(a) |
Besteht die Kabinenbesatzung aus mehr als einer Person, hat der Luftfahrtunternehmer einen leitenden Flugbegleiter zu bestimmen. Besteht bei Flügen, bei denen nur ein Flugbegleiter erforderlich ist, die Kabinenbesatzung aus mehr als einer Person, so hat der Luftfahrtunternehmer einen Flugbegleiter als dem Kommandanten gegenüber verantwortlichen Flugbegleiter zu bestimmen. |
|
(b) |
Der leitende Flugbegleiter trägt gegenüber dem Kommandanten die Verantwortung für die Durchführung und Koordination der im Betriebshandbuch festgelegten Normal- und Notverfahren. Wenn bei Turbulenzen keine Anweisungen seitens der Flugbesatzung erteilt werden, ist der leitende Flugbegleiter befugt, die Ausführung nicht sicherheitsbezogener Aufgaben zu unterbrechen und die Flugbesatzung über das Ausmaß der empfundenen Turbulenzen und darüber zu unterrichten, dass die Anschnallzeichen eingeschaltet werden müssten. Daran anschließend sollte die Kabinenbesatzung für die Sicherung des Fluggastraums und anderer einschlägiger Bereiche sorgen. |
|
(c) |
Werden gemäß den Bestimmungen von OPS 1.990 mehrere Flugbegleiter eingesetzt, so darf der Luftfahrtunternehmer nur Personen als leitende Flugbegleiter bestimmen, die über mindestens ein Jahr Erfahrung als Flugbegleiter verfügen und einen entsprechenden Lehrgang abgeschlossen haben, der mindestens Folgendes abdeckt:
|
|
(d) |
Der Luftfahrtunternehmer hat Verfahren festzulegen, um einem Flugbegleiter auszuwählen, der in ausreichendem Maße qualifiziert ist, die Leitung der Kabinenbesatzung zu übernehmen, falls der ernannte leitende Flugbegleiter dazu nicht mehr in der Lage ist. Diese Verfahren müssen den Anforderungen der Luftfahrtbehörde genügen und die Berufserfahrung der Flugbegleiter berücksichtigen. |
|
(e) |
CRM-Schulung (Crew Resource Management — effektives Arbeiten als Besatzung): Der Luftfahrtunternehmer hat sicherzustellen, dass alle in Anhang 2 zu OPS 1.1005/1.1010/1.1015 Tabelle 1 Spalte a aufgeführten einschlägigen Schulungsbestandteile in dem nach Spalte f (Lehrgang für leitende Flugbegleiter) vorgeschriebenen Umfang in die Schulung einbezogen werden. |
OPS 1.1002
Betrieb mit nur einem Flugbegleiter
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter, der über keine vergleichbare vorherige Erfahrung verfügt, vor seinem Einsatz als einziger Flugbegleiter Folgendes absolviert:
|
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugbegleiter vor der Bestimmung zum Einsatz als einziger Flugbegleiter über die Befähigung verfügt, seine Aufgaben nach den im Betriebshandbuch festgelegten Verfahren wahrzunehmen. Die Eignung für Flüge mit nur einem Flugbegleiter ist im Rahmen der Kriterien für Auswahl, Einstellung, Schulung und Bewertung der Befähigung der Kabinenbesatzung zu berücksichtigen. |
OPS 1.1005
Sicherheitsgrundschulung
(siehe Anhang 1 zu OPS 1.1005)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter vor einer Umschulung eine Sicherheitsgrundschulung erfolgreich abgeschlossen hat, die mindestens die in Anhang 1 zu OPS 1.1005 aufgeführten Themen abdeckt. |
|
(b) |
Die Schulungslehrgänge werden im Ermessen der Luftfahrtbehörde und vorbehaltlich ihrer Zustimmung abgehalten entweder
|
|
(c) |
Programm und Gestaltung der Grundschulungslehrgänge müssen den geltenden Anforderungen entsprechen; sie unterliegen der vorherigen Genehmigung durch die Luftfahrtbehörde. |
|
(d) |
Im Ermessen der Luftfahrtbehörde stellt die Luftfahrtbehörde, der Luftfahrtunternehmer oder der zugelassene Ausbildungsbetrieb, der den Schulungslehrgang abhält, dem Flugbegleiter nach Abschluss der Sicherheitsgrundschulung und bestandener Überprüfung gemäß OPS 1.1025 eine Bescheinigung über die Sicherheitsschulung aus. |
|
(e) |
Hat die Luftfahrtbehörde einen Luftfahrtunternehmer oder einen zugelassenen Ausbildungsbetrieb ermächtigt, dem Flugbegleiter eine Bescheinigung über die Sicherheitsschulung auszustellen, so muss diese Bescheinigung einen deutlichen Hinweis auf die Ermächtigung seitens der Luftfahrtbehörde tragen. |
OPS 1.1010
Umschulung und Unterschiedsschulung
(siehe Anhang 1 zu OPS 1.1010)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter eine entsprechende Umschulung und Unterschiedsschulung gemäß den geltenden Bestimmungen, die mindestens die in Anhang 1 zu OPS 1.1010 aufgeführten Themen umfasst, abgeschlossen hat. Der Schulungslehrgang ist im Betriebshandbuch anzugeben. Programm und Gestaltung des Schulungslehrgangs unterliegen der vorherigen Genehmigung durch die Luftfahrtbehörde.
|
|
(b) |
Der Luftfahrtunternehmer hat den Inhalt der für einen Flugbegleiter durchzuführenden Umschulung und Unterschiedsschulung unter Berücksichtigung der gemäß den Bestimmungen von OPS 1.1035 aufgezeichneten bisherigen Schulungsmaßnahmen festzulegen, die der Flugbegleiter durchlaufen hat. |
|
(c) |
Unbeschadet von OPS 1.995 Buchstabe c können verwandte Bestandteile sowohl der Grundschulung (OPS 1.1005) als auch der Umschulung und Unterschiedsschulung (OPS 1.1010) miteinander kombiniert werden. |
|
(d) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(e) |
Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter vor dem ersten Einsatz die CRM-Schulung (Crew Resource Management — effektives Arbeiten als Besatzung) des Luftfahrtunternehmers und die flugzeugmusterspezifische CRM-Schulung nach Anhang 1 zu OPS 1.1010 Buchstabe j abschließt. Kabinenbesatzungsmitglieder, die bereits als Flugbegleiter im Einsatz sind, ohne dass sie zuvor die CRM-Schulung des Luftfahrtunternehmers abgeschlossen haben, haben diese Schulung zum Zeitpunkt der nächstfälligen wiederkehrenden Schulung und Überprüfung nach Anhang 1 zu OPS 1.1010 Buchstabe j abzuschließen; dies schließt die flugzeugmusterspezifische CRM-Schulung ein, soweit dies in Betracht kommt. |
OPS 1.012
Vertrautmachen
Der Luftfahrtunternehmer hat sicherzustellen, dass bei jedem Flugbegleiter nach Abschluss der Umschulung und vor dem Einsatz als Mitglied der Mindestkabinenbesatzung gemäß den Bestimmungen von OPS 1.990 ein Vertrautmachen stattgefunden hat.
OPS 1.1015
Wiederkehrende Schulung
(siehe Anhang 1 zu OPS 1.1015)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter gemäß den Bestimmungen des Anhangs 1 zu OPS 1.1015 für Muster und/oder Baureihen, auf denen er eingesetzt wird, wiederkehrende Schulungen erhält. Hierbei sind die Aufgaben zu berücksichtigen, die ihm bei normalen Verfahren und Notverfahren, einschließlich der erforderlichen Handgriffe, zugeteilt sind. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das von der Luftfahrtbehörde genehmigte Programm für wiederkehrende Schulungen theoretischen und praktischen Unterricht, verbunden mit dem Einüben von Handgriffen, gemäß den Bestimmungen des Anhangs 1 zu OPS 1.1015 umfasst. |
|
(c) |
Die Gültigkeitsdauer einer wiederkehrenden Schulung und der damit verbundenen Überprüfung gemäß den Bestimmungen von OPS 1.1025 beträgt 12 Kalendermonate, zuzüglich des verbleibenden Rests des Monats der Überprüfung. Erfolgt die Überprüfung innerhalb der letzten 3 Kalendermonate der Gültigkeitsdauer einer vorangegangenen Überprüfung, beträgt die Gültigkeitsdauer 12 Kalendermonate ab dem Ablaufdatum der Gültigkeitsdauer der vorangegangenen Überprüfung. |
OPS 1.1020
Auffrischungsschulung
(siehe Anhang 1 zu OPS 1.1020)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Flugbegleiter, die länger als 6 Monate keinen Flugdienst geleistet haben und bei denen die Gültigkeitsdauer der vorangegangenen Überprüfung gemäß OPS 1.1025 Buchstabe b Nummer 3 noch nicht abgelaufen ist, eine im Betriebshandbuch festgelegte Auffrischungsschulung gemäß Anhang 1 zu OPS 1.1020 abschließen. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugbegleiter, der zwar Flugdienst geleistet hat, jedoch während der vergangenen 6 Monate keinen Flugdienst als Flugbegleiter gemäß den Bestimmungen von OPS 1.990 Buchstabe b auf einem Flugzeugmuster verrichtet hat, vor einem solchen Einsatz auf diesem Muster entweder
|
OPS 1.1025
Überprüfung
|
(a) |
Im Ermessen der Luftfahrtbehörde hat die Luftfahrtbehörde, der Luftfahrtunternehmer oder der zugelassene Ausbildungsbetrieb, der den Schulungslehrgang abhält, sicherzustellen, dass sich jeder Flugbegleiter während oder nach dem Abschluss der Schulungen gemäß OPS 1.1005, 1.1010, 1.1015 und 1.1020 Überprüfungen hinsichtlich seiner Befähigung zur Durchführung von Normal- und Notfallmaßnahmen unterzieht. Im Ermessen der Luftfahrtbehörde hat die Luftfahrtbehörde, der Luftfahrtunternehmer oder der zugelassene Ausbildungsbetrieb, der den Schulungslehrgang abhält, sicherzustellen, dass das Personal, das diese Überprüfungen durchführt, entsprechend qualifiziert ist. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter folgenden Überprüfungen unterzogen wird:
|
OPS 1.1030
Einsatz auf mehreren Mustern oder Baureihen
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass ein Flugbegleiter auf nicht mehr als drei verschiedenen Flugzeugmustern tätig ist; mit Genehmigung der Luftfahrtbehörde kann der Flugbegleiter auf vier Flugzeugmustern tätig sein, wenn bei wenigstens zwei dieser Muster
|
|
(b) |
Im Sinne des Buchstabens a sind Baureihen eines Flugzeugs als verschiedene Muster zu betrachten, wenn sie sich in einem der folgenden Bereiche unterscheiden:
|
OPS 1.1035
Schulungsaufzeichnungen
Der Luftfahrtunternehmer hat
|
(1) |
Aufzeichnungen über alle Schulungen und Überprüfungen gemäß OPS 1.005, 1.1010, 1.1015, 1.1020 und 1.1025 zu führen und |
|
(2) |
eine Kopie der Bescheinigung über die Sicherheitsschulung aufzubewahren und |
|
(3) |
die Aufzeichnungen über Schulungen sowie die Aufzeichnungen über ärztliche Untersuchungen oder Beurteilungen auf dem neuesten Stand zu halten, wobei auf den Aufzeichnungen über Schulungen das Datum und der Inhalt der erhaltenen Umschulung, Unterschiedsschulung und wiederkehrenden Schulung einzutragen sind, und |
|
(4) |
Aufzeichnungen über alle Grundschulungen, Umschulungen, wiederkehrenden Schulungen und Überprüfungen auf Verlangen dem betreffenden Flugbegleiter zur Verfügung zu stellen. |
Anhang 1 zu OPS 1.1005
Sicherheitsgrundschulung
In der in OPS 1.1005 genannten Sicherheitsgrundschulung sind mindestens folgende Themen zu behandeln:
|
(a) |
Schulung für den Umgang mit Feuer und Rauch:
|
|
(b) |
Schulung für das Überleben im Wasser: Praktisches Anlegen und Handhabung persönlicher Schutzausrüstungen gegen Ertrinken im Wasser. Vor dem ersten Einsatz auf einem Flugzeug, das über Rettungsflöße oder eine ähnliche Ausrüstung verfügt, muss eine Schulung im Gebrauch dieser Ausrüstung sowie deren praktische Benutzung im Wasser erfolgen. |
|
(c) |
Überlebensschulung: Die Überlebensschulung muss den Einsatzgebieten (z.B. Polar-, Wüsten-, Dschungelgebiete oder Wasser) entsprechen. |
|
(d) |
Medizinische Schulung und erste Hilfe:
|
|
(e) |
Umgang mit Fluggästen:
|
|
(f) |
Verständigung: Während der Schulung ist schwerpunktmäßig die Bedeutung der effektiven Verständigung zwischen Kabinenbesatzung und Flugbesatzung zu vermitteln, einschließlich Verfahren, gemeinsamer Sprache und Fachausdrücken. |
|
(g) |
Disziplin und Verantwortung:
|
|
(h) |
effektives Arbeiten als Besatzung (Crew Resource Management — CRM):
|
Anhang 1 zu OPS 1.1010
Umschulung und Unterschiedsschulung
|
(a) |
Allgemeines: Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(b) |
Schulung für den Umgang mit Feuer und Rauch: Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(c) |
Bedienung von Türen und Ausstiegen: Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(d) |
Schulung für die Benutzung der Notrutschen: Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(e) |
Evakuierungsverfahren und andere Notfälle: Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(f) |
Umgang mit einer größeren Menschenmenge: Der Luftfahrtunternehmer hat sicherzustellen, dass die Schulung die praktischen Aspekte des Umgangs mit einer größeren Menschenmenge in verschiedenen Notsituationen, je nach Flugzeugmuster, behandelt. |
|
(g) |
Ausfall eines Piloten: Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter hinsichtlich des Verfahrens bei Ausfall eines Mitglieds der Flugbesatzung geschult wird und den Sitz- und Gurtmechanismus betätigt, es sei denn, die Mindestflugbesatzung besteht aus mehr als 2 Piloten. Die Schulung in der Benutzung der Sauerstoffausrüstung für die Flugbesatzung und der Benutzung der Checklisten der Flugbesatzung erfolgt, soweit dies nach den einheitlichen Betriebsverfahren (SOP) des Luftfahrtunternehmers vorgeschrieben ist, im Rahmen einer praktischen Vorführung. |
|
(h) |
Sicherheitsausrüstung: Der Luftfahrtunternehmer hat sicherzustellen, dass jeder Flugbegleiter eine wirklichkeitsnahe Schulung und Vorführung hinsichtlich Unterbringung und Gebrauch der Sicherheitsausrüstung erhält, die Folgendes umfasst:
|
|
(i) |
Unterweisung der Fluggäste/Sicherheitsvorführungen: Der Luftfahrtunternehmer hat sicherzustellen, dass eine Schulung für die Vorbereitung der Fluggäste auf normale und Notsituationen gemäß den Bestimmungen von OPS 1.285 erfolgt. |
|
(j) |
Effektives Arbeiten als Besatzung (Crew Resource Management — CRM): Der Luftfahrtunternehmer hat sicherzustellen, dass
|
Anhang 1 zu OPS 1.1015
Wiederkehrende Schulung
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass wiederkehrende Schulungen durch entsprechend qualifiziertes Personal durchgeführt werden. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Programm für die praktische Schulung alle 12 Kalendermonate Folgendes umfasst:
|
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die wiederkehrende Schulung in Abständen von höchstens 3 Jahren auch Folgendes umfasst:
|
|
(d) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Schulung der Flugbegleiter alle entsprechenden Bestimmungen von Anhang III der OPS 1 enthält. |
Anhang 1 zu OPS 1.1020
Auffrischungsschulung
Der Luftfahrtunternehmer hat sicherzustellen, dass die Auffrischungsschulung durch entsprechend qualifiziertes Personal durchgeführt wird und für jeden Flugbegleiter mindestens Folgendes umfasst:
|
(1) |
Notverfahren einschließlich Ausfall des Piloten, |
|
(2) |
Evakuierungsverfahren einschließlich der Verfahren für den Umgang mit einer größeren Menschenmenge, |
|
(3) |
die Bedienung und das tatsächliche Öffnen aller Türen und Notausstiege zur Evakuierung der Fluggäste in einem Flugzeug oder entsprechenden Übungsgerät, |
|
(4) |
Vorführung der Bedienung aller übrigen Ausstiege einschließlich der Cockpitfenster, und |
|
(5) |
Unterbringung und Handhabung der Notausrüstung, einschließlich der Sauerstoffanlagen, sowie das Anlegen der Schwimmwesten und tragbaren Sauerstoff- und Atemschutzausrüstung (PBE). |
Anhang 2 zu OPS 1.1005/1.1010/1.1015
Schulung
|
(1) |
Die CRM-Schulungslehrpläne sowie die CRM-Methodik und CRM-Terminologie müssen im Betriebshandbuch enthalten sein. |
|
(2) |
In Tabelle 1 ist aufgeführt, welche CRM-Schulungsbestandteile in jeder Schulungsart enthalten sein müssen. Tabelle 1 CRM-Schulung (Crew Resource Management — effektives Arbeiten als Besatzung):
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ABSCHNITT P
HANDBÜCHER, BORDBÜCHER UND AUFZEICHNUNGEN
OPS 1.1040
Allgemeine Regeln für das Betriebshandbuch
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebshandbuch alle Anweisungen und Angaben enthält, die für das Betriebspersonal zur Wahrnehmung seiner Aufgaben erforderlich sind. |
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Inhalt des Betriebshandbuches, einschließlich aller Ergänzungen und Änderungen, nicht im Widerspruch zu den Bestimmungen im Luftverkehrsbetreiberzeugnis (AOC) oder zu anwendbaren Vorschriften steht und den Anforderungen der Luftfahrtbehörde genügt oder, soweit zutreffend, von dieser genehmigt ist. |
|
(c) |
Sofern nichts anderes von der Luftfahrtbehörde genehmigt ist oder durch nationale Gesetze vorgeschrieben wird, ist das Betriebshandbuch vom Luftfahrtunternehmer in englischer Sprache zu erstellen. Zusätzlich darf der Luftfahrtunternehmer das Handbuch oder Teile davon in eine andere Sprache übersetzen und in dieser Sprache verwenden. |
|
(d) |
Sollte es für den Luftfahrtunternehmer erforderlich werden, das Betriebshandbuch oder größere Teile/einzelne Bände davon neu zu erstellen, hat er dabei Buchstabe c zu erfüllen. |
|
(e) |
Der Luftfahrtunternehmer darf ein Betriebshandbuch in getrennten Bänden herausgeben. |
|
(f) |
Der Luftfahrtunternehmer hat sicherzustellen, dass dem Betriebspersonal die Teile des Betriebshandbuches, die die Wahrnehmung der jeweiligen Aufgaben betreffen, leicht zugänglich zur Verfügung stehen. Darüber hinaus muss der Luftfahrtunternehmer den Besatzungsmitgliedern ein persönliches Exemplar der Teile A und B des Betriebshandbuches oder Abschnitte davon zur Verfügung stellen, soweit diese für das Eigenstudium von Belang sind. |
|
(g) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebshandbuch ergänzt oder geändert wird, so dass die darin enthaltenen Anweisungen und Angaben auf dem neuesten Stand gehalten werden. Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebspersonal auf solche Änderungen und Ergänzungen, die für die jeweiligen Aufgaben von Bedeutung sind, hingewiesen wird. |
|
(h) |
Jeder Inhaber eines Exemplars des Betriebshandbuches oder eines Teiles davon muss dieses mit den vom Luftfahrtunternehmer gelieferten Ergänzungen oder Änderungen auf dem neuesten Stand halten. |
|
(i) |
Der Luftfahrtunternehmer hat der Luftfahrtbehörde geplante Ergänzungen oder Änderungen vor dem Inkrafttreten vorzulegen. Wenn die Ergänzungen oder Änderungen sich auf einen nach OPS 1 genehmigungspflichtigen Teil des Betriebshandbuches beziehen, muss diese Genehmigung eingeholt werden, bevor die Ergänzungen oder Änderungen in Kraft treten. Wenn im Interesse der Sicherheit sofortige Ergänzungen oder Änderungen erforderlich sind, dürfen sie unverzüglich veröffentlicht und angewendet werden, vorausgesetzt, dass die notwendigen Genehmigungen beantragt worden sind. |
|
(j) |
Der Luftfahrtunternehmer hat alle von der Luftfahrtbehörde geforderten Ergänzungen und Änderungen in das Betriebshandbuch einzuarbeiten. |
|
(k) |
Der Luftfahrtunternehmer hat sicherzustellen, dass aus genehmigten Unterlagen entnommene Anweisungen und Angaben und hierzu genehmigte Ergänzungen und Änderungen im Betriebshandbuch richtig und vollständig wiedergegeben werden und dass der Inhalt des Betriebshandbuches den genehmigten Unterlagen nicht entgegensteht. Der Luftfahrtunternehmer darf restriktivere Angaben und Verfahren verwenden. |
|
(l) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebshandbuch in einer Form vorliegt, in der der Inhalt ohne Schwierigkeit verwendet werden kann. Für die Erstellung des Betriebshandbuches sind die Grundlagen der menschlichen Faktoren zu berücksichtigen. |
|
(m) |
Die Luftfahrtbehörde kann dem Luftfahrtunternehmer gestatten, das Betriebshandbuch oder Teile davon in einer anderen als in gedruckter Form herauszugeben. Auch in solchen Fällen muss eine ausreichende Verfügbarkeit, Benutzbarkeit und Zuverlässigkeit gewährleistet sein. |
|
(n) |
Bei Verwendung einer Kurzform des Betriebshandbuches bleiben die Bestimmungen in OPS 1.130 unberührt. |
OPS 1.1045
Betriebshandbuch — Gliederung und Inhalt
(siehe Anhang 1 zu OPS 1.1045)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebshandbuch folgende grundlegende Gliederung hat:
|
|
(b) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Inhalt des Betriebshandbuches den Bestimmungen des Anhangs 1 zu OPS 1.1045 entspricht und die jeweiligen Einsatzgebiete und Betriebsarten berücksichtigt. |
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass die detaillierte Gliederung des Betriebshandbuches den behördlichen Anforderungen genügt. |
OPS 1.1050
Flugzeug-Flughandbuch (Aeroplane Flight Manual — AFM)
Der Luftfahrtunternehmer muss für jedes Flugzeug, das er betreibt, das gültige genehmigte Flughandbuch oder die gleichwertige Unterlage führen.
OPS 1.1055
Bordbuch (Journey Log)
|
(a) |
Der Luftfahrtunternehmer hat für jeden Flug die folgenden Angaben in Form eines Bordbuches festzuhalten:
|
|
(b) |
Die Luftfahrtbehörde kann dem Luftfahrtunternehmer gestatten, auf die Führung des Bordbuches ganz oder teilweise zu verzichten, wenn die entsprechenden Angaben in anderen Unterlagen verfügbar sind. |
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Eintragungen unverzüglich erfolgen und dauerhaft sind. |
OPS 1.1060
Flugdurchführungsplan (Operational Flight Plan)
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Flugdurchführungsplan und die während des Fluges vorgenommenen Eintragungen folgende Punkte umfassen:
|
|
(b) |
Angaben, die in anderen Unterlagen oder aus anderen annehmbaren Quellen schnell verfügbar sind oder für die Betriebsart ohne Belang sind, können im Flugdurchführungsplan weggelassen werden. |
|
(c) |
Der Luftfahrtunternehmer hat sicherzustellen, dass der Flugdurchführungsplan und dessen Gebrauch im Betriebshandbuch beschrieben sind. |
|
(d) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Eintragungen im Flugdurchführungsplan unverzüglich erfolgen und dauerhaft sind. |
OPS 1.1065
Zeiträume für die Aufbewahrung von Unterlagen
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Aufzeichnungen und alle einschlägigen betrieblichen und technischen Unterlagen zu jedem Flug für die in Anhang 1 zu OPS 1.1065 beschriebenen Zeiträume aufbewahrt werden.
OPS 1.1070
Organisationshandbuch des Luftfahrtunternehmers für die Aufrechterhaltung der Lufttüchtigkeit
Der Luftfahrtunternehmer hat ein genehmigtes Organisationshandbuch für die Aufrechterhaltung der Lufttüchtigkeit gemäß Teil M, Abschnitt M.A.704 zu führen und auf dem neuesten Stand zu halten.
OPS 1.1071
Technisches Bordbuch (Aeroplane Technical Log)
Der Luftfahrtunternehmer hat für jedes Flugzeug ein technisches Bordbuch gemäß OPS 1.915 zu führen.
Anhang 1 zu OPS 1.1045
Inhalt des Betriebshandbuches
Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebshandbuch folgenden Inhalt hat:
A. ALLGEMEINES/GRUNDSÄTZLICHES
0. VERWALTEN UND KONTROLLIEREN DES BETRIEBSHANDBUCHES
0.1. Einleitung
|
(a) |
eine Erklärung, dass das Handbuch den zutreffenden Vorschriften sowie den Bestimmungen und Bedingungen des jeweiligen Luftverkehrsbetreiberzeugnisses entspricht, |
|
(b) |
eine Erklärung, dass das Handbuch betriebliche Anweisungen enthält, die von dem betroffenen Personal einzuhalten sind, |
|
(c) |
eine Aufzählung und kurze Darstellung der verschiedenen Teile des Betriebshandbuches, deren Inhalt, Geltungsbereiche und Benutzung, |
|
(d) |
Erklärungen und Definitionen von Begriffen, die für die Benutzung des Handbuches benötigt werden. |
0.2. Ergänzungs- und Änderungssystem
|
(a) |
Einzelheiten zu der Person/den Personen, die für die Herausgabe und die Einarbeitung von Ergänzungen und Änderungen verantwortlich ist/sind, |
|
(b) |
eine Liste der Ergänzungen und Änderungen mit Datum der Einarbeitung und des Inkrafttretens, |
|
(c) |
eine Erklärung, dass handschriftliche Ergänzungen und Änderungen unzulässig sind, außer in den Fällen, in denen im Interesse der Sicherheit eine sofortige Ergänzung oder Änderung erforderlich ist, |
|
(d) |
eine Beschreibung des Systems, nach dem die Seiten gekennzeichnet und mit dem Datum des Inkrafttretens versehen werden, |
|
(e) |
eine Liste der gültigen Seiten, |
|
(f) |
Kennzeichnung der Änderungen auf Textseiten und soweit möglich auf Karten und Abbildungen, |
|
(g) |
vorläufige Änderungen, |
Ene Beschreibung des Systems zur Verteilung der Handbücher, Ergänzungen und Änderungen.
1. ORGANISATION UND ZUSTÄNDIGKEIT
|
1.1. |
Organisationsstruktur — Eine Beschreibung der Organisationsstruktur einschließlich des allgemeinen Unternehmensorganigramms und des Organigramms der Abteilung Betrieb. Aus dieser Darstellung müssen die Verknüpfungen zwischen der Abteilung Betrieb und den anderen Abteilungen des Unternehmens hervorgehen. Insbesondere müssen die Hierarchie und die Ablauforganisation aller Bereiche, die für die Sicherheit des Flugbetriebes von Bedeutung sind, beschrieben werden. |
|
1.2. |
Ernannte Fachbereichsleiter — Die Namen der Fachbereichsleiter, die für den Flugbetrieb, die Instandhaltung, die Ausbildung des Personals und den Bodenbetrieb zuständig sind, wie in OPS 1.175 Buchstabe i vorgeschrieben. Die Beschreibung der Aufgaben und Zuständigkeiten dieser Fachbereichsleiter muss enthalten sein. |
|
1.3. |
Zuständigkeiten und Pflichten des leitenden Betriebspersonals — Eine Beschreibung der Zuständigkeiten, Pflichten und Befugnisse des leitenden Betriebspersonals, sofern diese sich auf die Sicherheit des Flugbetriebes und die Erfüllung der anzuwendenden Vorschriften beziehen. |
|
1.4. |
Befugnisse, Pflichten und Zuständigkeit des Kommandanten — Eine Erklärung, mit der die Befugnisse, Pflichten und Zuständigkeit des Kommandanten festgelegt werden. |
|
1.5. |
Pflichten und Zuständigkeiten der anderen Besatzungsmitglieder |
2. BETRIEBLICHE STEUERUNG UND ÜBERWACHUNG
|
2.1. |
Überwachung des Betriebes durch den Luftfahrtunternehmer. Eine Beschreibung des Systems zur Überwachung des Betriebes durch den Luftfahrtunternehmer (siehe OPS 1.175 Buchstabe g). Aus dieser muss hervorgehen, wie die Sicherheit des Flugbetriebes und die Qualifikation des Personals überwacht werden. Insbesondere sind die Verfahren bezüglich der folgenden Punkte zu beschreiben:
|
|
2.2. |
System für die Ausgabe von zusätzlichen betrieblichen Anweisungen und Informationen — Eine Beschreibung aller Systeme zur Ausgabe von Informationen, die betrieblich relevant sein können, jedoch ergänzend zu denen im Betriebshandbuch. Die Anwendbarkeit dieser Informationen und die Zuständigkeit für die Verteilung müssen festgelegt sein. |
|
2.3. |
Unfallverhütung und Flugsicherheitsprogramm. Eine Beschreibung der Hauptaspekte des Flugsicherheitsprogramms. |
|
2.4. |
Betriebliche Steuerung. Eine Beschreibung der Verfahren und Zuständigkeiten, die für die Ausübung der betrieblichen Steuerung in Bezug auf die Flugsicherheit erforderlich sind. |
|
2.5. |
Befugnisse der Luftfahrtbehörde. Eine Beschreibung der Befugnisse der Luftfahrtbehörde und Richtlinien für das Personal bezüglich der Vereinfachung von Überprüfungen durch die Mitarbeiter der Behörde. |
3. QUALITÄTSSYSTEM
Eine Beschreibung des eingeführten Qualitätssystems, einschließlich mindestens:
|
(a) |
der Qualitätsgrundsätze, |
|
(b) |
einer Beschreibung der Organisation des Qualitätssystems und |
|
(c) |
der Verteilung der Aufgaben und der Verantwortlichkeiten. |
4. ZUSAMMENSETZUNG DER BESATZUNGEN
|
4.1. |
Zusammensetzung der Besatzungen. Eine Beschreibung des Verfahrens, nach dem unter Berücksichtigung der folgenden Aspekte die Zusammensetzung der Besatzung erfolgt:
|
|
4.2. |
Bestimmung des Kommandanten. Die Regeln, die bei der Bestimmung des Kommandanten anzuwenden sind. |
|
4.3. |
Ausfall von Flugbesatzungsmitgliedern während des Fluges. Anweisungen für die Übertragung der Verantwortung im Falle des Ausfalls eines Flugbesatzungsmitglieds. |
|
4.4. |
Einsatz auf verschiedenen Mustern. Eine Angabe, welche Flugzeuge als ein Muster betrachtet werden können für
|
5. QUALIFIKATIONSERFORDERNISSE
|
5.1. |
Für Angehörige des Betriebspersonals eine Beschreibung der Lizenz, Berechtigung(en), Qualifikation/Befähigung, z.B. für Strecken und Flugplätze, Erfahrung, Schulung, Überprüfungen und Erfahrung der letzten Zeit, die für die Durchführung ihrer Aufgaben erforderlich sind. Flugzeugmuster, Betriebsart und Zusammensetzung der Besatzung müssen dabei berücksichtigt werden. |
|
5.2. |
Flugbesatzung
|
|
5.3. |
Kabinenbesatzung
|
|
5.4. |
Schulungs-, Überprüfungs- und Überwachungspersonal
|
|
5.5. |
Anderes Betriebspersonal |
6. GESUNDHEITSVORSICHTSMASSNAHMEN FÜR BESATZUNGEN
|
6.1. |
Gesundheitsvorsichtsmaßnahmen für Besatzungen. Die einschlägigen Vorschriften und Richtlinien für Besatzungsmitglieder, einschließlich:
|
7. BESCHRÄNKUNG DER FLUGZEITEN
|
7.1. |
Beschränkungen der Flug- und Dienstzeiten und Ruhevorschriften. Die vom Luftfahrtunternehmer nach den geltenden Vorschriften erarbeitete Regelung. |
|
7.2. |
Überschreitungen der zulässigen Flugzeiten und Dienstzeiten und/oder Unterschreitung von Mindestruhezeiten. Bedingungen, unter denen Flugzeiten und Dienstzeiten überschritten oder Mindestruhezeiten unterschritten werden dürfen, und die Verfahren, die für die Meldung solcher Abweichungen angewandt werden. |
8. BETRIEBLICHE VERFAHREN
8.1. Anweisungen für die Flugvorbereitung. Unter Berücksichtigung des jeweiligen Betriebes sind festzulegen:
|
8.1.1. |
Mindestflughöhen. Eine Beschreibung der Methode zur Bestimmung und Anwendung der Mindesthöhen, einschließlich:
|
|
8.1.2. |
Kriterien und Zuständigkeiten für die Erlaubnis zum Benutzen von Flugplätzen unter Berücksichtigung der anwendbaren Vorschriften der Abschnitte D, E, F, G, H, I und J. |
|
8.1.3. |
Methoden zur Festlegung der Flugplatz-Betriebsmindestbedingungen. Das Verfahren zur Festlegung der Flugplatz-Betriebsmindestbedingungen eines Flugplatzes für IFR-Flüge in Übereinstimmung mit OPS 1 Abschnitt E. Es ist einzugehen auf Verfahren zur Bestimmung der Sicht und/oder der Pistensichtweite und zur Anwendbarkeit der von den Piloten beobachteten Sicht, der gemeldeten Sicht und der gemeldeten Pistensichtweite. |
|
8.1.4. |
Betriebsmindestbedingungen für den Reiseflug für VFR-Flüge oder für VFR-Flugabschnitte eines Fluges und, wenn einmotorige Flugzeuge eingesetzt werden, Anweisungen für die Streckenauswahl im Hinblick auf die Verfügbarkeit von Gelände, das eine sichere Notlandung erlaubt. |
|
8.1.5. |
Darstellung und Anwendung von Betriebsmindestbedingungen für Flugplätze und für den Reiseflug |
|
8.1.6. |
Interpretation von meteorologischen Informationen. Erläuterungen zur Entschlüsselung von MET-Vorhersagen und MET-Berichten, sofern diese für die jeweiligen Einsatzgebiete von Bedeutung sind, einschließlich der Interpretation von Kennbuchstaben. |
|
8.1.7. |
Bestimmung der mitzuführenden Mengen an Kraftstoff, Öl und Wasser/Methanol. Die Verfahren, nach denen die mitzuführenden Mengen an Kraftstoff, Öl und Wasser/Methanol bestimmt und im Fluge überwacht werden. Dieser Abschnitt muss auch die Anweisungen für die Messung und die Verteilung dieser mitgeführten Betriebsstoffe enthalten. Solche Anweisungen müssen alle Umstände berücksichtigen, deren Auftreten während des Fluges wahrscheinlich ist, einschließlich der Möglichkeit einer Umplanung während des Fluges und des Ausfalles eines oder mehrerer Triebwerke. Das Verfahren zur Führung der Aufzeichnungen über Kraftstoffe und Öl muss ebenfalls beschrieben werden. |
|
8.1.8. |
Masse und Schwerpunktlage. Die allgemeinen Grundsätze über Masse und Schwerpunktlage, einschließlich:
|
|
8.1.9. |
ATS-Flugplan. Verfahren und Zuständigkeiten für das Erstellen und Einreichen des ATS-Flugplanes. Die zu berücksichtigenden Faktoren müssen auch die Mittel für die Einreichung von Einzel- sowie von Dauerflugplänen umfassen. |
|
8.1.10. |
Flugdurchführungsplan. Verfahren und Zuständigkeiten für die Erstellung und die Annahme des Flugdurchführungsplanes. Die Verwendung des Flugdurchführungsplanes, einschließlich der verwendeten Muster der Flugdurchführungspläne, ist zu beschreiben. |
|
8.1.11. |
Technisches Bordbuch des Luftfahrtunternehmers. Die Zuständigkeiten und die Verwendung des technischen Bordbuches, einschließlich der Muster des verwendeten Formats, sind zu beschreiben. |
|
8.1.12. |
Liste der mitzuführenden Dokumente, Formblätter und zusätzlichen Unterlagen |
8.2. Anweisungen für die Bodenabfertigung
|
8.2.1. |
Verfahren für das Tanken. Eine Beschreibung des Verfahrens für das Tanken, einschließlich:
|
|
8.2.2. |
Sicherheitsrelevante Verfahren für die Bodenabfertigung des Flugzeugs und der Fracht sowie für den Umgang mit Fluggästen. Eine Beschreibung der bei der Zuteilung der Sitzplätze, während des Ein- und Aussteigens der Fluggäste und während des Be- und Entladens des Flugzeugs anzuwendenden Verfahren. Weitere sicherheitsbezogene Verfahren für den Zeitraum, während dessen sich das Flugzeug auf der Abstellfläche befindet, sind ebenfalls anzugeben. Die Verfahren müssen sich erstrecken auf
|
|
8.2.3. |
Verfahren für die Zurückweisung von Fluggästen. Verfahren um sicherzustellen, dass Personen, die berauscht erscheinen oder die aufgrund ihres Verhaltens oder körperlicher Symptome offenbar unter dem Einfluss von Drogen stehen, das Betreten des Flugzeugs verwehrt wird; ausgenommen hiervon sind Patienten in ärztlicher Behandlung, die entsprechend betreut werden. Dies gilt nicht für Patienten in ärztlicher Behandlung, die entsprechend betreut werden. |
|
8.2.4. |
Enteisung und Vereisungsschutz am Boden. Eine Beschreibung der Grundsätze und Verfahren für die Enteisung und den Vereisungsschutz für Flugzeuge am Boden. Eine Beschreibung der Arten und der Auswirkungen von Vereisung und anderen Ablagerungen auf Flugzeuge im Stillstand, während des Rollens und während des Starts muss enthalten sein. Darüber hinaus sind die verwendeten Arten von Enteisungsflüssigkeiten, einschließlich folgender Angaben, zu beschreiben:
|
8.3. Flugbetriebliche Verfahren
|
8.3.1. |
Grundsätze für VFR-/IFR-Flüge. Eine Beschreibung der Grundsätze, nach denen Flüge nach VFR zulässig sind oder Flüge nach IFR erforderlich werden oder für den Übergang von einer Betriebsart zur anderen. |
|
8.3.2. |
Navigationsverfahren. Eine Beschreibung aller Navigationsverfahren für die vorgesehene(n) Betriebsart(en) und das(die) Einsatzgebiet(e). Hierbei sind zu berücksichtigen:
|
|
8.3.3. |
Verfahren zur Einstellung der Höhenmesser, gegebenenfalls einschließlich der Verwendung von
|
|
8.3.4. |
Verfahren im Zusammenhang mit dem Höhenvorwarnsystem |
|
8.3.5. |
Bodenannäherungswarnanlage/Hinderniswarnsystem. Verfahren und Anweisungen, die erforderlich sind, um eine kontrollierte Bodenberührung zu verhindern, einschließlich Begrenzungen hoher Sinkgeschwindigkeiten in Bodennähe (die entsprechenden Anforderungen für die Schulung sind in D.2.1 angesprochen). |
|
8.3.6. |
Grundsätze und Verfahren für die Benutzung von TCAS/ACAS |
|
8.3.7. |
Grundsätze und Verfahren für das Kraftstoffmanagement im Fluge |
|
8.3.8. |
Widrige und möglicherweise gefährliche atmosphärische Bedingungen. Verfahren für den Betrieb unter und/oder für das Meiden von möglicherweise gefährlichen atmosphärischen Bedingungen, einschließlich:
|
|
8.3.9. |
Wirbelschleppen. Staffelungskriterien bezüglich Wirbelschleppen, unter Berücksichtigung des jeweiligen Flugzeugmusters, der Windbedingungen und der Lage der jeweiligen Pisten. |
|
8.3.10. |
Besatzungsmitglieder an ihren Plätzen. Die Regelungen für Besatzungsmitglieder, nach denen diese während der verschiedenen Flugphasen, oder wenn es im Interesse der Sicherheit notwendig erscheint, die ihnen zugewiesenen Plätze oder Sitze einzunehmen haben, schließen auch Verfahren für kontrolliertes Ruhen im Cockpit ein. |
|
8.3.11. |
Benutzung von Anschnallgurten durch die Besatzung und die Fluggäste. Die Regelungen für Besatzungsmitglieder und Fluggäste, nach denen diese während der verschiedenen Flugphasen, oder wenn es im Interesse der Sicherheit notwendig erscheint, Anschnallgurte zu benutzen haben. |
|
8.3.12. |
Zutritt zum Cockpit. Die Bedingungen für das Betreten des Cockpits durch nicht der Flugbesatzung angehörende Personen. Die Regelungen für das Betreten des Cockpits durch behördliche Aufsichtspersonen müssen ebenfalls enthalten sein. |
|
8.3.13. |
Benutzung freier Besatzungssitze. Die Bedingungen und Verfahren für die Benutzung freier Besatzungssitze. |
|
8.3.14. |
Ausfall von Besatzungsmitgliedern während des Fluges. Die Verfahren, die im Falle des Ausfalles von Besatzungsmitgliedern im Flug zu befolgen sind. Beispiele für die Arten der Ausfälle und Mittel zu deren Erkennung sind anzugeben. |
|
8.3.15. |
Regelungen bezüglich der Sicherheit in der Kabine. Folgende Bereiche müssen erfasst sein:
|
|
8.3.16. |
Verfahren für die Unterweisung der Fluggäste. Der Inhalt, die Mittel und der zeitliche Ablauf der Fluggastunterweisung in Übereinstimmung mit OPS 1.285. |
|
8.3.17. |
Verfahren für Flugzeuge, in denen eine vorgeschriebene Ausrüstung zum Messen kosmischer Strahlung mitgeführt wird. Verfahren für den Gebrauch von Ausrüstungen zum Messen galaktischer und solarer Strahlung und für die Aufzeichnung der Messwerte, einschließlich der Maßnahmen, die für den Fall der Überschreitung der im Betriebshandbuch angegebenen Grenzwerte zu ergreifen sind. Außerdem die Verfahren, die im Falle einer Entscheidung für einen Sinkflug oder eine Änderung der Flugstrecke zu befolgen sind, einschließlich der entsprechenden Verfahren für die Flugverkehrsdienste. |
|
8.3.18. |
Grundsätze für die Benutzung des Autopiloten und der automatischen Schubsteuerung. |
|
8.4. |
Allwetterflugbetrieb. Eine Beschreibung der betrieblichen Verfahren für den Allwetterflugbetrieb (siehe OPS Abschnitte D und E). |
|
8.5. |
Langstreckenflugbetrieb mit zweimotorigen Flugzeugen (ETOPS). Eine Beschreibung der betrieblichen Verfahren für den Langstreckenflugbetrieb mit zweimotorigen Flugzeugen. |
|
8.6. |
Benutzung der Mindestausrüstungslisten (MEL) und der Konfigurationsabweichungslisten (CDL). |
8.7 Flüge ohne Entgelt. Verfahren und betriebliche Einschränkungen für:
|
(a) |
Schulungsflüge, |
|
(b) |
Technische Prüfflüge, |
|
(c) |
Auslieferungsflüge, |
|
(d) |
Überführungsflüge (ferry flights), |
|
(e) |
Vorführflüge und |
|
(f) |
Positionierungsflüge, einschließlich der Personengruppen, die auf solchen Flügen an Bord sein dürfen. |
8.8. Regelungen bezüglich Sauerstoff
|
8.8.1. |
Eine Darlegung der Bedingungen, unter denen Sauerstoff bereitzustellen und zu verwenden ist. |
|
8.8.2. |
Die Regelungen bezüglich Sauerstoff für
|
9. GEFÄHRLICHE GÜTER UND WAFFEN
|
9.1. |
Angaben, Anweisungen und allgemeine Richtlinien für die Beförderung gefährlicher Güter, einschließlich:
|
|
9.2. |
Die Bedingungen, unter denen Kriegswaffen, Kampfmittel und Sportwaffen mitgeführt werden dürfen. |
10. LUFTSICHERHEIT
|
10.1. |
Nicht vertrauliche Luftsicherheitsvorschriften und -richtlinien, die die Befugnisse und Zuständigkeiten des Betriebspersonals einschließen müssen. Grundsätze und Verfahren für das Verhalten bei Straftaten an Bord und die Meldung von Straftaten an Bord, wie widerrechtliche Eingriffe, Sabotageakte, Bombendrohungen und Entführungen, sind ebenfalls aufzunehmen. |
|
10.2. |
Eine Beschreibung von vorbeugenden Luftsicherheitsmaßnahmen und der einschlägigen Schulung. Anmerkung: Teile der Sicherheitsanweisungen und -richtlinien können als vertrauliches Material behandelt werden. |
11. MASSNAHMEN BEI BESONDEREN EREIGNISSEN SOWIE MELDUNG UND BERICHTE DARÜBER
Verfahren für Maßnahmen bei besonderen Ereignissen sowie für Meldung und Berichte darüber. Dieser Abschnitt muss beinhalten:
|
(a) |
Definition von besonderen Ereignissen und der jeweiligen Zuständigkeiten des betroffenen Personals, |
|
(b) |
Beschreibung der Formulare, die für die Meldung aller Arten von Ereignissen zu verwenden sind (oder Kopien der Formulare), Anleitungen für das Ausfüllen der Formulare, die Anschriften der Stellen, an die die Berichte zu senden sind, und die dafür eingeräumten Fristen, |
|
(c) |
für Unfälle eine Beschreibung, welche Abteilungen des Unternehmens, Behörden und andere Stellen auf welche Art und Weise und in welcher Reihenfolge zu benachrichtigen sind, |
|
(d) |
Verfahren für die mündliche Benachrichtigung der Flugsicherungsstellen über Störungen im Zusammenhang mit Reaktionsempfehlungen (RA) des ACAS, Gefahren durch Vögel, gefährliche Güter und andere Gefahrensituationen, |
|
(e) |
Verfahren für die Vorlage schriftlicher Berichte über Störungen im Luftverkehr, Reaktionsempfehlungen (RA) des ACAS, Vogelschläge, Gefahrgutzwischenfälle und -unfälle und widerrechtliche Eingriffe in den Luftverkehr, |
|
(f) |
Meldeverfahren, um die Einhaltung der OPS 1.085 Buchstabe b und OPS 1.420 sicherzustellen. Diese Verfahren müssen interne sicherheitsbezogene Meldeverfahren beinhalten, die die Besatzungsmitglieder einzuhalten haben, um sicherzustellen, dass der Kommandant unverzüglich von Störungen, die die Sicherheit während des Fluges beeinträchtigt haben oder beeinträchtigt haben können, unterrichtet wird und dass er alle einschlägigen Informationen dazu erhält. |
12. LUFTVERKEHRSREGELN
Luftverkehrsregeln, einschließlich:
|
(a) |
der Sichtflug- und Instrumentenflugregeln, |
|
(b) |
der territorialen Anwendung der Luftverkehrsregeln, |
|
(c) |
der Flugfunkverfahren, einschließlich Verfahren bei Ausfall von Flugfunkeinrichtungen, |
|
(d) |
Angaben und Anweisungen bezüglich des Abfangens von Zivilflugzeugen, |
|
(e) |
Umständen, unter denen Funkhörbereitschaft aufrechtzuerhalten ist, |
|
(f) |
Signalen, |
|
(g) |
des im Betrieb benutzten Zeitsystems, |
|
(h) |
Flugsicherungsfreigaben, Einhaltung des Flugplanes und Positionsmeldungen, |
|
(i) |
optischer Zeichen, die zur Warnung verwendet werden, wenn ein Flugzeug ohne Berechtigung in einem Flugbeschränkungs-, Luftsperr- oder Gefahrengebiet fliegt oder im Begriff ist, in eines der genannten Gebiete einzufliegen, |
|
(j) |
Verfahren für Piloten, die einen Unfall beobachten oder eine Notmeldung empfangen, |
|
(k) |
Boden/Bord-Sichtzeichen zur Benutzung durch Überlebende, Verwendung von Signalhilfen und |
|
(l) |
Not- und Dringlichkeitssignalen. |
13. VERMIETEN UND ANMIETEN
Eine Beschreibung der betrieblichen Vorkehrungen für das Anmieten und Vermieten, die dazugehörigen Verfahren und die dazugehörigen Verfahren und die Zuständigkeiten des leitenden Personals.
B. FLUGZEUGBEZOGENE BETRIEBSUNTERLAGEN
Unterschiede zwischen Mustern und Baureihen von Mustern sind zu berücksichtigen.
0. ALLGEMEINE INFORMATIONEN UND MASSEINHEITEN
|
0.1. |
Allgemeine Informationen (z.B. Flugzeugabmessungen), einschließlich einer Beschreibung der Maßeinheiten, die für den Betrieb des jeweiligen Flugzeugmusters verwendet werden, und Umrechnungstabellen. |
1. BETRIEBSGRENZEN
|
1.1. |
Eine Beschreibung der zugelassenen Grenzwerte und der festgelegten Betriebsgrenzen, einschließlich:
|
2. NORMALVERFAHREN
|
2.1. |
Die normalen Verfahren und der Besatzung zugewiesenen Aufgaben, die entsprechenden Prüflisten, das System für die Verwendung der Prüflisten und die zur Koordinierung zwischen der Flug- und der Kabinenbesatzung notwendigen Verfahren. Die normalen Verfahren und Aufgaben für folgende Fälle müssen enthalten sein:
|
3. AUSSERGEWÖHNLICHE VERFAHREN UND NOTVERFAHREN
|
3.1. |
Die außergewöhnlichen Verfahren, Notverfahren und der Besatzung zugewiesenen Aufgaben, die entsprechenden Prüflisten, das System für die Verwendung der Prüflisten und die zur Koordinierung zwischen der Flug- und der Kabinenbesatzung notwendigen Verfahren. Die Verfahren und Notverfahren für folgende Fälle müssen enthalten sein:
|
4. FLUGLEISTUNGEN
|
4.0. |
Flugleistungsdaten müssen in einer Form dargestellt werden, in der sie ohne Schwierigkeiten verwendet werden können. |
|
4.1. |
Flugleistungsdaten Flugleistungsunterlagen, aus denen die notwendigen Daten für die Erfüllung der Flugleistungsvorschriften gemäß OPS 1 Abschnitt F, G, H und I hervorgehen, müssen enthalten sein, um die Ermittlung folgender Werte zu ermöglichen:
|
|
4.1.1. |
Ergänzende Daten für Flüge unter Vereisungsbedingungen. Alle zugelassenen Flugleistungsdaten für zulässige Konfigurationen oder Konfigurationsabweichungen, wie z.B. Anti-Blockier-System außer Betrieb, müssen enthalten sein. |
|
4.1.2. |
Wenn Flugleistungsdaten, wie für die jeweilige Leistungsklasse erforderlich, im Flughandbuch nicht zur Verfügung stehen, sind andere den Anforderungen der Luftfahrtbehörde genügende Daten aufzunehmen. Das Betriebshandbuch kann auch Querverweise auf die im Flughandbuch enthaltenen genehmigten Daten enthalten, wenn solche Daten wahrscheinlich nicht häufig oder nicht in Notfällen verwendet werden. |
|
4.2. |
Zusätzliche Flugleistungsdaten. Gegebenenfalls Flugleistungsdaten einschließlich:
|
5. FLUGPLANUNG
|
5.1. |
Angaben und Anweisungen, die für die Flugvorbereitung und für Planungen im Fluge notwendig sind, einschließlich Geschwindigkeitsfestlegungen und Leistungseinstellungen. Gegebenenfalls sind Verfahren für den Betrieb mit ausgefallenem/en Triebwerk(en), ETOPS, insbesondere die Reisefluggeschwindigkeit mit einem ausgefallenem Triebwerk und die größte Entfernung zu einem geeigneten nach den Bestimmungen von OPS 1.245 ermittelten Flugplatz, und Flüge zu abgelegenen Flugplätzen aufzunehmen. |
|
5.2. |
Angaben für die Berechnung des Kraftstoffbedarfs für die verschiedenen Flugphasen in Übereinstimmung mit OPS 1.255. |
6. MASSE UND SCHWERPUNKTLAGE
Angaben und Anweisungen für die Berechnung der Masse und Schwerpunktlage, einschließlich:
|
(a) |
Berechnungssystem (z.B. Indexsystem), |
|
(b) |
Angaben und Anweisungen für die Erstellung und Verwendung der Unterlagen über Masse und Schwerpunktlage für die Erstellung per Hand und/oder per Rechner, |
|
(c) |
Grenzwerten für Massen und Schwerpunktlagen für die vom Luftfahrtunternehmer eingesetzten Muster, Baureihen oder einzelnen Flugzeuge und |
|
(d) |
Betriebsleermasse und zugehörige Schwerpunktlage oder zugehöriger Index. |
7. BELADUNG
Verfahren und Vorkehrungen für das Einladen und das Sichern der Ladung im Flugzeug.
8. KONFIGURATIONSABWEICHUNGSLISTE
Die Konfigurationsabweichungsliste(n) (CDL), falls vom Hersteller bereitgestellt, für die eingesetzten Flugzeugmuster und Baureihen, einschließlich der einzuhaltenden Verfahren, wenn ein Flugzeug unter den Bedingungen seiner CDL abgefertigt wird.
9. MINDESTAUSRÜSTUNGSLISTE
Die Mindestausrüstungsliste (MEL) für die eingesetzten Flugzeugmuster und Baureihen unter Berücksichtigung der Betriebsarten und der Einsatzgebiete. Die Mindestausrüstungsliste muss die Navigationsausrüstung einschließen und die Leistungsanforderungen für die Strecke und das Einsatzgebiet berücksichtigen.
10. ÜBERLEBENS- UND NOTAUSRÜSTUNG EINSCHLIESSLICH SAUERSTOFF
|
10.1. |
Eine Liste der für die zu fliegenden Strecken mitzuführenden Überlebensausrüstung und die Verfahren zur Prüfung der Einsatzfähigkeit dieser Ausrüstung vor dem Start. Anweisungen bezüglich der Unterbringung, der Zugänglichkeit und der Benutzung der Überlebens- und Notausrüstung und die zugehörigen Prüflisten. |
|
10.2. |
Das Verfahren für die Ermittlung des mitzuführenden Sauerstoffvorrats und der verfügbaren Menge. Das Flugprofil, die Anzahl der Insassen und ein möglicher Kabinendruckabfall sind zu berücksichtigen. Die Angaben müssen ohne Schwierigkeiten nutzbar sein. |
11. NOTRÄUMUNGSVERFAHREN
|
11.1. |
Anweisungen für die Vorbereitung einer Noträumung, einschließlich der Koordination zwischen den Besatzungsmitgliedern und der Zuweisung der Einsatzpositionen für den Notfall |
|
11.2. |
Noträumungsverfahren. Eine Beschreibung der Aufgaben aller Besatzungsmitglieder für eine schnelle Räumung des Flugzeugs und des Umgangs mit den Fluggästen bei einer Notlandung, Notwasserung oder einer anderen Notsituation. |
12. FLUGZEUGSYSTEME
Eine Beschreibung der Flugzeugsysteme, der zugehörigen Bedienungseinrichtungen und Anzeigen sowie die Betriebsanweisungen.
C. ANWEISUNGEN UND ANGABEN ÜBER STRECKEN UND FLUGPLÄTZE
|
1. |
Anweisungen und Angaben, die sich auf den Flugfunkverkehr, die Navigation und die Flugplätze beziehen, einschließlich Mindestflugflächen und Mindesthöhen für jede vorgesehene Flugstrecke sowie der Betriebsmindestbedingungen für jeden Flugplatz, der angeflogen werden soll. Im Einzelnen sind anzugeben:
|
D. SCHULUNG
|
1. |
Schulungspläne und Überprüfungsprogramme für alle Angehörigen des Betriebspersonals, denen betriebliche Aufgaben im Zusammenhang mit der Vorbereitung und/oder Durchführung eines Fluges zugewiesen sind. |
|
2. |
Die Schulungspläne und Überprüfungsprogramme müssen umfassen: |
|
2.1. |
für die Flugbesatzung: Alle in Abschnitt E und N vorgeschriebenen einschlägigen Punkte; |
|
2.2. |
für die Kabinenbesatzung: Alle in Abschnitt O vorgeschriebenen einschlägigen Punkte; |
|
2.3. |
für betroffenes Betriebspersonal, einschließlich Besatzungsmitgliedern:
|
|
2.4. |
für Betriebspersonal, außer Besatzungsmitgliedern (z.B. Flugdienstberater, Abfertigungspersonal usw.): Alle anderen in OPS 1 vorgeschriebenen einschlägigen Punkte im Zusammenhang mit den Aufgaben dieses Betriebspersonals. |
|
3. |
Verfahren |
|
3.1. |
Schulungs- und Überprüfungsverfahren. |
|
3.2. |
Anzuwendende Verfahren, wenn ein Mitarbeiter den geforderten Leistungsstandard nicht erreicht oder aufrechterhält. |
|
3.3. |
Verfahren, um sicherzustellen, dass außergewöhnliche Situationen oder Notsituationen, die die Anwendung eines Teiles oder aller Verfahren für außergewöhnliche Situationen oder Notsituationen erfordern, und Instrumentenflugwetterbedingungen auf Flügen im Rahmen des gewerblichen Luftverkehrs nicht simuliert werden. |
|
4. |
Aufzubewahrende Unterlagen und Aufbewahrungszeiträume (siehe Anhang 1 zu OPS 1.1065). |
Anhang 1 zu OPS 1.1065
Zeiträume für die Aufbewahrung von Unterlagen
Der Luftfahrtunternehmer hat sicherzustellen, dass die folgenden Informationen/Unterlagen über die in den nachfolgenden Tabellen genannten Zeiträume in einer für die Verwendung brauchbaren Form und für die Luftfahrtbehörde zugänglich aufbewahrt werden.
Anmerkung: Zusätzliche Informationen in Bezug auf die Instandhaltungsaufzeichnungen sind in Teil M vorgeschrieben.
Tabelle 1
Unterlagen zur Vorbereitung und Durchführung von Flügen
|
Unterlagen nach OPS 1.135, die zur Vorbereitung und Durchführung von Flügen verwendet worden sind |
|
|
Flugdurchführungsplan |
3 Monate |
|
Technisches Bordbuch |
36 Monate nach dem Datum der letzten Eintragung gemäß Teil M M.A. 306 Buchstabe c |
|
Streckenbezogene NOTAM/AIS-Beratungsunterlagen, wenn diese vom Luftfahrtunternehmer hierfür zusammengestellt worden sind |
3 Monate |
|
Unterlagen über Masse und Schwerpunktlage |
3 Monate |
|
Benachrichtigung über besondere Ladung, einschließlich gefährlicher Güter |
3 Monate |
Tabelle 2
Berichte
|
Berichte |
|
|
Bordbuch |
3 Monate |
|
Flugbericht(e) für die Aufzeichnung der Einzelheiten aller besonderen Ereignisse, wie in OPS 1.420 vorgeschrieben, oder aller Ereignisse, deren Meldung oder Aufzeichnung der Kommandant für notwendig erachtet |
3 Monate |
|
Meldung über Überschreitungen der Dienstzeiten und/oder reduzierte Ruhezeiten |
3 Monate |
Tabelle 3
Aufzeichnungen über Flugbesatzungsmitglieder
|
Aufzeichnungen über Flugbesatzungsmitglieder |
|
|
Flug-, Dienst- und Ruhezeiten |
15 Monate |
|
Lizenzen |
Solange das Flugbesatzungsmitglied die Rechte seiner Lizenz im Auftrag des Luftfahrtunternehmers ausübt |
|
Umschulung und Überprüfung |
3 Jahre |
|
Kommandantenlehrgang (einschließlich Überprüfung) |
3 Jahre |
|
Wiederholte Schulung und Überprüfung |
3 Jahre |
|
Schulung und Überprüfung, die das Führen des Flugzeugs von jedem Pilotensitz aus erlaubt |
3 Jahre |
|
Flugerfahrung der letzten Zeit (siehe OPS 1.970) |
15 Monate |
|
Kenntnisse über Strecken und anzufliegende Flugplätze (siehe OPS 1.975) |
3 Jahre |
|
Schulung und Qualifikation für bestimmte Betriebsarten, wenn in OPS gefordert (z.B. ETOPS, CAT-II/III-Betrieb) |
3 Jahre |
|
Schulung im Umgang mit gefährlichen Gütern, soweit zutreffend |
3 Jahre |
Tabelle 4
Aufzeichnungen über Kabinenbesatzungsmitglieder
|
Aufzeichnungen über Kabinenbesatzungsmitglieder |
|
|
Flug-, Dienst- und Ruhezeiten |
15 Monate |
|
Grundschulung, Umschulung und Unterschiedsschulung (einschließlich Überprüfungen) |
Solange das Kabinenbesatzungsmitglied bei dem Luftfahrtunternehmer beschäftigt ist |
|
Wiederholte Schulung und Auffrischungsschulung (einschließlich Überprüfungen) |
Bis 12 Monate nach Beendigung der Beschäftigung des Kabinenbesatzungsmitglieds bei dem Luftfahrtunternehmer |
|
Schulung im Umgang mit gefährlichen Gütern, soweit zutreffend |
3 Jahre |
Tabelle 5
Aufzeichnungen über weiteres Betriebspersonal
|
Aufzeichnungen über weiteres Betriebspersonal |
|
|
Schulungs-/Qualifikationsaufzeichnungen über weiteres Personal, für das nach OPS ein genehmigtes Schulungsprogramm gefordert wird |
Die Aufzeichnungen über die letzten beiden Schulungen |
Tabelle 6
Sonstige Aufzeichnungen
|
Sonstige Aufzeichnungen |
|
|
Aufzeichnungen über kosmische und Solar-Strahlungsdosen |
Bis 12 Monate nach Beendigung der Beschäftigung des Besatzungsmitglieds bei dem Luftfahrtunternehmer |
|
Aufzeichnungen im Rahmen des Qualitätssystems |
5 Jahre |
|
Gefahrgut-Transportdokument |
3 Monate nach Beendigung des Fluges |
|
Prüfliste für die Annahme gefährlicher Güter |
3 Monate nach Beendigung des Fluges |
ABSCHNITT Q
BESCHRÄNKUNG DER FLUG- UND DIENSTZEITEN UND RUHEVORSCHRIFTEN
OPS 1.1090
Ziel und Anwendungsbereich
|
1. |
Der Luftfahrtunternehmer hat für die Besatzungsmitglieder eine Regelung zur Begrenzung der Flug- und Dienstzeiten und zu Ruhezeiten festzulegen. |
|
2. |
Der Luftfahrtunternehmer hat für alle Flüge sicherzustellen, dass |
|
2.1. |
die Regelung zur Begrenzung der Flug- und Dienstzeiten und zu Ruhezeiten in Einklang steht sowohl mit
|
|
2.2. |
die Flüge so geplant werden, dass sie innerhalb des erlaubten Flugdienstzeitraums beendet werden, wobei die für die Flugvorbereitung notwendige Zeit, die Flugzeiten und die Aufenthaltszeiten am Boden zu berücksichtigen sind; |
|
2.3. |
die Dienstpläne so frühzeitig ausgearbeitet und bekannt gegeben werden, dass die Besatzungsmitglieder die Möglichkeit haben, angemessene Ruhezeiten einzuplanen. |
|
3. |
Pflichten des Luftfahrtunternehmers |
|
3.1. |
Der Luftfahrtunternehmer hat für jedes Besatzungsmitglied die Heimatbasis anzugeben. |
|
3.2. |
Der Luftfahrtunternehmer hat die Beziehung zwischen der Häufigkeit und der Länge und Abfolge von Flugdienstzeiten und Ruhezeiten zu beachten und die kumulativen Auswirkungen von langen Dienstzeiten, die nur von Mindestruhezeiten unterbrochen werden, angemessen zu berücksichtigen. |
|
3.3. |
Der Luftfahrtunternehmer hat die Dienste so zu planen, dass unerwünschte Praktiken wie abwechselnder Tag-/Nachtdienst oder die Positionierung von Besatzungsmitgliedern in einer Weise, die zu einer ernsthaften Störung etablierter Schlaf-/Arbeitszyklen führt, vermieden werden. |
|
3.4. |
Der Luftfahrtunternehmer hat dienstfreie Ortstage einzuplanen und sie den Besatzungsmitgliedern im Voraus bekannt zu geben. |
|
3.5. |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Ruhezeiten den Besatzungsmitgliedern ausreichend Zeit geben, sich von den Auswirkungen des vorangegangenen Dienstes zu erholen und zu Beginn der darauf folgenden Flugdienstzeit gut ausgeruht zu sein. |
|
3.6. |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Flugdienstzeiten so geplant werden, dass die Besatzungsmitglieder ausreichend ermüdungsfrei bleiben können, um ihren Dienst unter allen Umständen mit befriedigendem Sicherheitsniveau ausüben zu können. |
|
4. |
Pflichten des Besatzungsmitglieds |
|
4.1. |
Ein Besatzungsmitglied darf kein Flugzeug führen, wenn ihm bewusst ist, dass es ermüdet ist oder die Gefahr der Ermüdung besteht, oder es sich so unwohl fühlt, dass der Flug gefährdet sein könnte. |
|
4.2. |
Besatzungsmitglieder sollten die zur Verfügung gestellten Gelegenheiten und Einrichtungen für Ruhepausen bestmöglich nutzen und ihre Ruhezeiten ordnungsgemäß planen und in Anspruch nehmen. |
|
5. |
Pflichten der Luftfahrtbehörden |
|
5.1. |
Abweichungen |
|
5.1.1. |
Vorbehaltlich der Bestimmungen von Artikel 8 kann die Luftfahrtbehörde Abweichungen von den Anforderungen dieses Abschnitts gemäß den in den betreffenden Mitgliedstaaten anwendbaren Rechtsvorschriften und Verfahren und in Absprache mit den beteiligten Parteien genehmigen. |
|
5.1.2. |
Der Luftfahrtunternehmer hat der Luftfahrtbehörde anhand von Betriebserfahrung und unter Berücksichtigung anderer relevanter Faktoren, wie aktueller wissenschaftlicher Erkenntnisse, nachzuweisen, dass mit der beantragten Abweichung ein gleichwertiges Sicherheitsniveau erreicht wird. |
Die Abweichungen sind durch geeignete Maßnahmen zur Kompensation zu begleiten, wo dies zweckmäßig ist.
OPS 1.1095
Begriffsbestimmungen
Für die Zwecke dieser Verordnung gelten die folgenden Begriffsbestimmungen:
|
1.1. |
Verstärkte Flugbesatzung Flugbesatzung, die mehr als die für den Betrieb des Flugzeugs erforderliche Mindestzahl von Besatzungsmitgliedern umfasst und in der jedes Mitglied seinen Platz verlassen und durch ein anderes entsprechend qualifiziertes Flugbesatzungsmitglied ersetzt werden kann. |
|
1.2. |
Blockzeit Der Zeitraum zwischen der ersten Bewegung des Flugzeugs beim Verlassen seiner Parkposition zum Zwecke des Abflugs bis zum Halten auf der zugewiesenen Parkposition und Stillstand aller Triebwerke oder Propeller. |
|
1.3. |
Pause Als Dienstzeit geltender Zeitraum, der frei von allen dienstlichen Verpflichtungen und kürzer als eine Ruhezeit ist. |
|
1.4. |
Dienst Alle Aufgaben, die ein Besatzungsmitglied im Zusammenhang mit dem Geschäftsbetrieb des Inhabers eines Luftverkehrsbetreiberzeugnisses (AOC) wahrzunehmen hat. Soweit diese Verordnung diesbezüglich keine besonderen Vorschriften enthält, legt die Luftfahrtbehörde fest, ob und in welchem Umfang Bereitschaft als Dienst angerechnet wird. |
|
1.5. |
Dienstzeit Zeitraum, der beginnt, wenn ein Besatzungsmitglied auf Verlangen des Luftfahrtunternehmers den Dienst beginnt, und der endet, wenn das Besatzungsmitglied frei von allen dienstlichen Verpflichtungen ist. |
|
1.6. |
Flugdienstzeit Flugdienstzeit ist die gesamte Zeitspanne, während deren eine Person in einem Luftfahrzeug als Besatzungsmitglied tätig ist. Die Flugdienstzeit beginnt zu dem Zeitpunkt, zu dem sich das Besatzungsmitglied auf Verlangen des Luftfahrtunternehmers für einen Flug oder eine Abfolge von Flügen zu melden hat; sie endet mit dem Ende des letzten Flugs, auf dem es Dienst tuendes Besatzungsmitglied ist. |
|
1.7. |
Heimatbasis Vom Luftfahrtunternehmer gegenüber dem Besatzungsmitglied benannter Ort, wo das Besatzungsmitglied normalerweise eine Dienstzeit oder eine Abfolge von Dienstzeiten beginnt und beendet und wo der Luftfahrtunternehmer normalerweise nicht für die Unterbringung des betreffenden Besatzungsmitglieds verantwortlich ist. |
|
1.8. |
Ortstag Ein Zeitraum von 24 Stunden, der um 0.00 Uhr Ortszeit beginnt. |
|
1.9. |
Ortsnacht Ein Zeitraum von 8 Stunden zwischen 22.00 und 8.00 Uhr Ortszeit. |
|
1.10. |
Einzelner dienstfreier Tag Ein einzelner dienstfreier Tag umfasst zwei Ortsnächte. Eine Ruhezeit kann Teil des freien Tags sein. |
|
1.11. |
Dienst tuendes Besatzungsmitglied: Besatzungsmitglied, das seine Aufgaben an Bord eines Luftfahrzeugs während des Flugs oder während eines Teils des Flugs wahrnimmt. |
|
1.12. |
Positionierung: Beförderung eines nicht Dienst tuenden Besatzungsmitglieds von einem Ort zum anderen auf Verlangen des Luftfahrtunternehmers, ausgenommen die Reisezeit. Reisezeit ist
|
|
1.13. |
Ruhezeit Festgelegter ununterbrochener Zeitraum, in dem das Besatzungsmitglied von allen dienstlichen Verpflichtungen befreit und nicht in Bereitschaft auf dem Flughafen ist. |
|
1.14. |
Bereitschaft Festgelegter Zeitraum, in dem sich das Besatzungsmitglied dem Luftfahrtunternehmer zur Verfügung halten muss, um für einen Flug, eine Positionierung oder einen anderen Dienst ohne vorhergehende Ruhezeit eingesetzt werden zu können. |
|
1.15 |
Tagesrhythmus-Tief: Zeitraum zwischen 2.00 Uhr und 5.59 Uhr. Innerhalb einer Bandbreite von drei Zeitzonen bezieht sich das Tagesrhythmus-Tief auf die Zeit der Heimatbasis. Bei mehr als drei Zeitzonen Unterschied bezieht sich das Tagesrhythmus-Tief während der ersten 48 Stunden nach Verlassen der Heimatbasis-Zeitzone auf die Heimatbasiszeit und danach auf die Ortszeit. |
OPS 1.1100
Flug- und Dienstzeit-Begrenzung
|
1.1. |
Kumulative Dienstzeiten Der Luftfahrtunternehmer hat sicherzustellen, dass die gesamten Dienstzeiten, für die das Besatzungsmitglied eingeteilt ist, folgende Werte nicht überschreiten:
|
|
1.2. |
Begrenzung der gesamten Blockzeit Der Luftfahrtunternehmer hat sicherzustellen, dass die Gesamtblockzeit der Flüge, auf denen das Besatzungsmitglied als Dienst tuendes Besatzungsmitglied eingeteilt ist, folgende Werte nicht überschreitet:
|
OPS 1.1105
Maximale tägliche Flugdienstzeit
|
1.1. |
Diese OPS gilt nicht für den Flugbetrieb mit nur einem Piloten und für medizinische Notfalleinsätze. |
|
1.2. |
Der Luftfahrtunternehmer hat Meldezeiten vorzugeben, die die Zeiten zur Durchführung der sicherheitsrelevanten Aufgaben am Boden gemäß der Genehmigung durch die Luftfahrtbehörde in realistischer Weise berücksichtigen. |
|
1.3. |
Die grundsätzlich höchstzulässige tägliche Flugdienstzeit ist 13 Stunden. |
|
1.4. |
Von diesen 13 Stunden werden ab dem dritten Abschnitt 30 Minuten für jeden Flugabschnitt, höchstens jedoch insgesamt 2 Stunden, abgezogen. |
|
1.5. |
Beginnt die Flugdienstzeit im Tagesrhythmus-Tief, werden von dem in Nummer 1.3 und Nummer 1.4 angegebenen Höchstwert 100 % der Überschneidung, höchstens jedoch zwei Stunden, abgezogen. Endet die Flugdienstzeit im Tagesrhythmus-Tief oder umfasst sie es ganz, werden von dem in Nummer 1.3 und Nummer 1.4 angegebenen Höchstwert 50 % der Überschneidung abgezogen. |
|
2. |
Verlängerungen |
|
2.1. |
Die höchstzulässige tägliche Flugdienstzeit kann um bis zu eine Stunde verlängert werden. |
|
2.2. |
Verlängerungen sind bei einer grundlegenden Flugdienstzeit von 6 Flugabschnitten oder mehr nicht zulässig. |
|
2.3. |
Überschneidet sich die Flugdienstzeit um bis zu zwei Stunden mit dem Tagesrhythmus-Tief, sind Verlängerungen auf höchstens vier Flugabschnitte begrenzt. |
|
2.4. |
Überschneidet sich die Flugdienstzeit um mehr als zwei Stunden mit dem Tagesrhythmus-Tief, sind Verlängerungen auf höchstens zwei Flugabschnitte begrenzt. |
|
2.5. |
Innerhalb von jeweils 7 aufeinander folgenden Tagen sind höchstens zwei Verlängerungen zulässig. |
|
2.6. |
Ist für eine Flugdienstzeit eine Verlängerung vorgesehen, verlängert sich die Mindestruhezeit vor und nach dem Flug um je zwei Stunden oder die Ruhezeit nur nach dem Flug um vier Stunden. Werden aufeinander folgende Flugdienstzeit verlängert, sollen die Ruhezeiten vor und nach dem Flug zwischen den beiden Einsätzen nacheinander berücksichtigt werden. |
|
2.7. |
Beginnt eine verlängerte Flugdienstzeit in der Zeit von 22.00 Uhr bis 4.59 Uhr, hat der Luftfahrtunternehmer die Flugdienstzeit auf 11 Stunden und 45 Minuten zu begrenzen. |
|
3. |
Kabinenbesatzung |
|
3.1. |
Für eine auf einem Flug oder einer Abfolge von Flügen eingesetzte Kabinenbesatzung kann die Flugdienstzeit der Kabinenbesatzung um die Differenz zwischen den Meldezeiten der Kabinenbesatzung und der Flugbesatzung verlängert werden, sofern die Differenz eine Stunde nicht überschreitet. |
|
4. |
Beständigkeit des Betriebs |
|
4.1. |
Die Flugpläne sind so zu gestalten, dass die Flüge innerhalb der maximalen Flugdienstzeit beendet werden können. Zur Erreichung dieses Ziels veranlasst der Luftfahrtunternehmer Änderungen des Flugplans oder des Besatzungseinsatzes spätestens, wenn im tatsächlichen Flugbetrieb die maximale Flugdienstzeit bei mehr als 33 % der Flüge dieses Flugplans während eines jahreszeitlichen Planungszeitraums überschritten wird. |
|
5. |
Positionierung |
|
5.1. |
Die für die Positionierung aufgewendete Zeit gilt als Dienstzeit. |
|
5.2. |
Die Positionierung nach der Meldung aber vor dem Dienst an Bord gilt als Teil der Flugdienstzeit, wird aber nicht als Flugabschnitt gezählt. |
|
5.3. |
Positionierungsflugabschnitte unmittelbar im Anschluss an den Dienst an Bord werden bei der Berechnung der Mindestruhezeit nach OPS 1.1110 Nummern 1.1 und 1.2 berücksichtigt. |
|
6. |
Verlängerte Flugdienstzeit (unterbrochene Flugdienstzeit/Split Duty) |
|
6.1. |
Vorbehaltlich der Bestimmungen von Artikel 8 kann die Luftfahrtbehörde einen Flugbetrieb auf der Grundlage einer verlängerten Flugdienstzeit unter Einschluss einer Pause genehmigen. |
|
6.2. |
Der Luftfahrtunternehmer hat der Luftfahrtbehörde anhand von Betriebserfahrung und unter Berücksichtigung anderer relevanter Faktoren, wie etwa aktueller wissenschaftlicher Erkenntnisse nachzuweisen, dass mit der beantragten verlängerten Flugdienstzeit ein gleichwertiges Sicherheitsniveau erreicht wird. |
OPS 1.1110
Ruhezeit
|
1. |
Mindestruhezeit |
|
1.1. |
Die Mindestruhezeit, die vor einer auf der Heimatbasis beginnenden Flugdienstzeit zu gewähren ist, muss mindestens so lang wie die vorhergehende Dienstzeit sein, mindestens jedoch 12 Stunden; maßgebend ist der größere Wert. |
|
1.2. |
Die Mindestruhezeit, die vor einer außerhalb der Heimatbasis beginnenden Flugdienstzeit zu gewähren ist, muss mindestens so lang wie die vorhergehende Dienstzeit sein, mindestens jedoch 10 Stunden — maßgebend ist der größere Wert; bei Mindestruhezeiten außerhalb der Heimatbasis muss der Luftfahrtunternehmer dafür sorgen, dass die Möglichkeit zu 8 Stunden Schlaf gewährt wird, wobei die Reisezeit und andere physiologische Bedürfnisse zu berücksichtigen sind. |
|
1.3. |
Der Luftfahrtunternehmer stellt sicher, dass die Auswirkungen von Zeitzonenunterschieden auf die Besatzungsmitglieder durch zusätzliche Ruhezeiten ausgeglichen werden; die diesbezügliche Regelung wird von der Luftfahrtbehörde vorbehaltlich des Artikels 8 getroffen. |
|
1.4.1. |
Ungeachtet der Nummern 1.1 und 1.2 und vorbehaltlich der Bestimmungen von Artikel 8 kann die Luftfahrtbehörde Regelungen mit verkürzten Ruhezeiten genehmigen. |
|
1.4.2. |
Der Luftfahrtunternehmer hat der Luftfahrtbehörde anhand von Betriebserfahrung und unter Berücksichtigung anderer relevanter Faktoren, wie etwa aktueller wissenschaftlicher Erkenntnisse nachzuweisen, dass mit den beantragten Regelungen für verkürzte Ruhezeiten ein gleichwertiges Sicherheitsniveau erreicht wird. |
|
2. |
Ruhezeiten |
|
2.1. |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Mindestruhezeit entsprechend der obigen Regelung regelmäßig auf eine wöchentliche Ruhezeit in Form eines 36-Stunden-Zeitraums einschließlich zweier Ortsnächte in der Weise ausgedehnt wird, dass zwischen dem Ende einer wöchentlichen Ruhezeit und dem Beginn der nächsten nie mehr als 168 Stunden liegen. Abweichend von OPS 1.1095 Nummer 1.9 kann die Luftfahrtbehörde festlegen, dass die zweite dieser Ortsnächte um 20.00 Uhr beginnen kann, wenn die wöchentliche Ruhezeit eine Dauer von mindestens 40 Stunden hat. |
OPS 1.1115
Verlängerung der Flugdienstzeit aufgrund einer Ruhezeit während des Flugs
|
1. |
Vorbehaltlich der Bestimmungen von Artikel 8 und sofern der Luftfahrtunternehmer der Luftfahrtbehörde anhand von Betriebserfahrung und unter Berücksichtigung anderer relevanter Faktoren, wie etwa aktueller wissenschaftlicher Erkenntnisse nachweist, dass mit der beantragten Verlängerung ein gleichwertiges Sicherheitsniveau erreicht wird, gilt Folgendes: |
|
1.1. |
Verstärkung der Flugbesatzung Die Luftfahrtbehörde legt die Anforderungen im Zusammenhang mit der Verstärkung einer Basisflugbesatzung zum Zweck der Verlängerung der Flugdienstzeit über die Beschränkungen in OPS 1.1105 hinaus fest. |
|
1.2. |
Kabinenbesatzung Die Luftfahrtbehörde legt die Anforderungen im Zusammenhang mit der Mindestruhezeit der Kabinenbesatzung während des Flugs fest, wenn die Flugdienstzeit über die Begrenzungen in OPS 1.1105 hinausgeht. |
OPS 1.1120
Unvorhersehbare Umstände während des tatsächlichen Flugbetriebs — Ermessen des Kommandanten
|
1. |
Unter Berücksichtigung der Notwendigkeit umsichtiger Handhabung der nachstehend aufgeführten Situationen während des tatsächlichen Flugbetriebs, der zur Meldezeit beginnt, können die Grenzen für Flugdienst-, Dienst- und Ruhezeiten gemäß diesem Abschnitt im Fall unvorhergesehener Umstände abgeändert werden. Solche Abänderungen müssen für den Kommandanten nach Anhörung aller Besatzungsmitglieder annehmbar sein und in jedem Fall folgende Bedingungen erfüllen: |
|
1.1. |
Die in OPS 1.1105 Nummer 1.3 genannte maximale Flugdienstzeit darf nicht um mehr als zwei Stunden verlängert werden, es sei denn, die Flugbesatzung wurde verstärkt; in diesem Fall darf die maximale Flugdienstzeit um bis zu drei Stunden verlängert werden. |
|
1.1.2. |
Treten beim letzten Flugabschnitt innerhalb einer Flugdienstzeit nach dem Start unvorhergesehene Umstände auf, die zu einer Überschreitung der zulässigen Verlängerung führen, kann der Flug zum Bestimmungs- oder zu einem Ausweichflughafen fortgesetzt werden. |
|
1.1.3. |
Unter solchen Umständen darf die auf die Flugdienstzeit folgende Ruhezeit verkürzt werden, sie darf jedoch niemals die Mindestruhezeit gemäß OPS 1.1110 Nummer 1.2 dieses Abschnitts unterschreiten. |
|
1.2. |
Der Kommandant hat beim Auftreten besonderer Umstände, die zu starker Ermüdung führen könnten, nach Anhörung der betroffenen Besatzungsmitglieder die tatsächliche Flugdienstzeit zu verkürzen und/oder die Ruhezeit zu verlängern, um jede schädliche Auswirkung auf die Flugsicherheit zu vermeiden. |
|
1.3. |
Der Luftfahrtunternehmer hat sicherzustellen, dass |
|
1.3.1. |
der Kommandant ihm Bericht erstattet, wenn er in Ausübung seines Ermessens eine Flugdienstzeit verlängert oder eine Ruhezeit während des tatsächlichen Flugbetriebs verkürzt, und, |
|
1.3.2. |
sofern die Verlängerung einer Flugdienstzeit oder die Verkürzung einer Ruhezeit eine Stunde überschreitet, eine Kopie des Berichts, dem der Luftfahrtunternehmer seine Stellungnahme beifügen muss, nicht später als 28 Tage nach dem betreffenden Ereignis der Luftfahrtbehörde übermittelt wird. |
OPS 1.1125
Bereitschaft
|
1. |
Bereitschaft auf dem Flughafen |
|
1.1. |
Ein Besatzungsmitglied befindet sich in Bereitschaft auf dem Flughafen von der Meldung an der üblichen Meldestelle bis zum Ende des bekannt gegebenen Bereitschaftsdienstes. |
|
1.2. |
Die Bereitschaft auf dem Flughafen zählt vollständig bei der Berechnung kumulativer Dienststunden. |
|
1.3. |
Schließt sich an die Bereitschaft auf dem Flughafen unmittelbar ein Flugdienst an, so wird die Beziehung zwischen dieser Bereitschaft auf dem Flughafen und dem zugewiesenen Flugdienst von der Luftfahrtbehörde festgelegt. Zum Zwecke der Berechnung der Mindestruhezeit wird die Bereitschaft auf dem Flughafen in diesem Fall der in OPS 1.1110 Nummern 1.1 und 1.2 genannten Dienstzeit hinzugerechnet. |
|
1.4. |
Wenn im Verlauf des Bereitschaftsdienstes am Flughafen kein Flugdienst zugewiesen wurde, folgt auf den Bereitschaftsdienst am Flughafen zumindest eine Ruhezeit entsprechend der von der Luftfahrtbehörde getroffenen Regelung. |
|
1.5. |
Der Luftfahrtunternehmer stellt dem Besatzungsmitglied in Bereitschaft auf dem Flughafen einen ruhigen und bequemen Raum zur Verfügung, der der Öffentlichkeit nicht zugänglich ist. |
|
2. |
Andere Formen der Bereitschaft (einschließlich Bereitschaft im Hotel) |
|
2.1. |
Vorbehaltlich der Bestimmungen von Artikel 8 werden alle anderen Formen der Bereitschaft von der Luftfahrtbehörde unter Berücksichtigung folgender Punkte geregelt: |
|
2.1.1. |
Jede Tätigkeit ist im Dienstplan zu vermerken und/oder vorab bekannt zu geben. |
|
2.1.2. |
Beginn und Ende der Bereitschaft sind vorab festzulegen und bekannt zu geben. |
|
2.1.3. |
Die Höchstdauer der Bereitschaft an einem anderen Ort als einer vorgegebenen Meldestelle ist festzulegen. |
|
2.1.4. |
Unter Berücksichtigung der dem Besatzungsmitglied für Ruhezeiten zur Verfügung stehenden Einrichtungen und anderer relevanter Umstände ist die Beziehung zwischen Bereitschaft und dem zugewiesenen Flugdienst, der sich aus der Bereitschaft ergibt, festzulegen. |
|
2.1.5. |
Es ist festzulegen, wie Bereitschaftszeiten bei der Berechnung kumulativer Dienstzeiten berücksichtigt werden. |
OPS 1.1130
Nahrungsaufnahme
Die Möglichkeit zur Einnahme einer Mahlzeit und von Getränken muss bestehen, um jede Beeinträchtigung der Leistungsfähigkeit eines Besatzungsmitglieds zu vermeiden, insbesondere wenn die Flugdienstzeit länger als sechs Stunden ist.
OPS 1.1135
Aufzeichnungen über Flugdienst-, Dienst- und Ruhezeiten
|
1. |
Der Luftfahrtunternehmer hat sicherzustellen, dass die Aufzeichnungen eines Besatzungsmitglieds folgende Angaben enthalten:
und dass diese Aufzeichnungen auf dem Laufenden gehalten werden, um sicherzustellen, dass die Anforderungen dieses Abschnitts erfüllt werden; Kopien dieser Aufzeichnungen werden dem Besatzungsmitglied auf Verlangen zur Verfügung gestellt. |
|
2. |
Wenn die vom Luftfahrtunternehmer geführten Aufzeichnungen nach Nummer 1 sich nicht auf die gesamten Flugdienst-, Dienst- und Ruhezeiten des betreffenden Besatzungsmitglieds erstrecken, hat das betreffende Besatzungsmitglied individuelle Aufzeichnungen über seine Zeiten mit folgenden Angaben zu führen:
|
|
3. |
Das Besatzungsmitglied hat diese Aufzeichnungen auf Verlangen dem Luftfahrtunternehmer, beim dem es beschäftigt ist, vor Beginn einer Flugdienstzeit vorzulegen. |
|
4. |
Die Aufzeichnungen sind mindestens 15 Kalendermonate ab dem Tag der letzten relevanten Eintragung oder länger, wenn dies nach nationalen Rechtsvorschriften erforderlich ist, aufzubewahren. |
|
5. |
Zusätzlich haben Luftfahrtunternehmer getrennt alle Berichte von Kommandanten über Verlängerungen von Flugdienstzeit und Flugzeiten und Verkürzungen von Ruhezeiten, die sie in Ausübung ihres Ermessens vorgenommen haben, für mindestens sechs Monate ab dem Ereignis aufzubewahren. |
ABSCHNITT R
BEFÖRDERUNG GEFÄHRLICHER GÜTER IM LUFTVERKEHR
OPS 1.1150
Begriffsbestimmungen
|
(a) |
Die in diesem Abschnitt verwendeten Begriffe sind wie folgt definiert:
|
OPS 1.1155
Genehmigung zur Beförderung gefährlicher Güter
Der Luftfahrtunternehmer darf gefährliche Güter nicht ohne behördliche Genehmigung befördern.
OPS 1.1160
Geltungsbereich
|
(a) |
Bei jeglichem Transport gefährlicher Güter hat der Luftfahrtunternehmer die Gefahrgutvorschriften einzuhalten, unabhängig davon, ob der Flug vollständig oder teilweise innerhalb oder vollständig außerhalb des Hoheitsgebietes eines Staates durchgeführt wird. |
|
(b) |
Gegenstände und Stoffe, die normalerweise als gefährliche Güter eingestuft würden, sind, wie in den Gefahrgutvorschriften angegeben, von den Bestimmungen dieses Abschnitts ausgenommen, vorausgesetzt, dass
|
|
(c) |
Gegenstände oder Stoffe, die als Ersatz für die unter Buchstabe b Nummern 1 und 2 aufgeführten vorgesehen sind, sind an Bord eines Flugzeugs in Übereinstimmung mit den Gefahrgutvorschriften zu transportieren. |
OPS 1.1165
Beschränkungen für die Beförderung gefährlicher Güter
|
(a) |
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass Gegenstände und Stoffe, deren Beförderung laut Kennzeichnung oder Sammelbezeichnung in den Gefahrgutvorschriften ausdrücklich unter allen Umständen untersagt ist, nicht an Bord eines Flugzeuges befördert werden. |
|
(b) |
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass Gegenstände und Stoffe oder andere Güter, deren Beförderung nach den Gefahrgutvorschriften unter normalen Umständen verboten ist, nur befördert werden, wenn
|
OPS 1.1170
Klassifizierung
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass Gegenstände und Stoffe als gefährliche Güter nach den Gefahrgutvorschriften klassifiziert werden.
OPS 1.1175
Verpackung
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass gefährliche Güter nach den Gefahrgutvorschriften verpackt werden.
OPS 1.1180
Kennzeichnung und Markierung
|
(a) |
Der Luftfahrtunternehmer hat alle angemessenen Vorkehrungen zu treffen, um sicherzustellen, dass Packstücke, Umverpackungen und Frachtbehälter nach den Gefahrgutvorschriften gekennzeichnet und markiert werden. |
|
(b) |
Gefährliche Güter, die auf einem Flug befördert werden, der vollständig oder teilweise außerhalb des Hoheitsgebiets eines Staates stattfindet, müssen, zusätzlich zu anderen sprachlichen Anforderungen, in englischer Sprache gekennzeichnet und markiert werden. |
OPS 1.1185
Gefahrgut-Transportdokument
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass gefährliche Güter, sofern nicht in den Gefahrgutvorschriften anders festgelegt, von einem Transportdokument begleitet werden. |
|
(b) |
Für gefährliche Güter, die auf einem Flug befördert werden, der vollständig oder teilweise außerhalb des Hoheitsgebiets eines Staates stattfindet, muss das Gefahrgut-Transportdokument, zusätzlich zu anderen sprachlichen Anforderungen, in englischer Sprache abgefasst sein. |
OPS 1.1195
Annahme von gefährlichen Gütern
|
(a) |
Der Luftfahrtunternehmer darf gefährliche Güter erst dann zur Beförderung annehmen, wenn Packstücke, Umverpackungen oder Frachtbehälter gemäß den in den Gefahrgutvorschriften vorgeschriebenen Annahmeverfahren überprüft wurden. |
|
(b) |
Der Luftfahrtunternehmer oder sein Abfertigungsagent hat eine Annahmeliste zu verwenden. Die Annahmeliste muss eine Überprüfung, aller wichtigen Einzelheiten ermöglichen und so gestaltet sein, dass die Ergebnisse des Annahmeverfahrens von Hand, mechanisch oder elektronisch aufgezeichnet werden können. |
OPS 1.1200
Prüfung auf Beschädigung, Leckage und Kontamination
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
OPS 1.1205
Dekontamination
|
(a) |
Der Luftfahrtunternehmer hat sicherzustellen, dass
|
OPS 1.1210
Ladebeschränkungen
|
(a) |
Fluggastkabine und Cockpit. Der Luftfahrtunternehmer hat sicherzustellen, dass gefährliche Güter an Bord eines Flugzeuges nicht in einer mit Fluggästen besetzten Flugzeugkabine oder im Cockpit befördert werden, sofern es die Gefahrgutvorschriften nicht anders vorsehen. |
|
(b) |
Frachträume. Der Luftfahrtunternehmer hat sicherzustellen, dass gefährliche Güter in Übereinstimmung mit den Gefahrgutvorschriften an Bord eines Flugzeuges geladen, von anderen Gütern getrennt, verstaut und gesichert werden. |
|
(c) |
Nur für Frachtflugzeuge zugelassene gefährliche Güter. Der Luftfahrtunternehmer hat sicherzustellen, dass Packstücke, die mit der Aufschrift ‚Cargo Aircraft Only‘ gekennzeichnet sind, nur in Frachtflugzeugen befördert und nach den Gefahrgutvorschriften verladen werden. |
OPS 1.1215
Bereitstellung von Informationen
|
(a) |
Informationen für das Bodenpersonal Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(b) |
Informationen für Fluggäste und Dritte
|
|
(c) |
Informationen für Besatzungsmitglieder Der Luftfahrtunternehmer hat sicherzustellen, dass das Betriebshandbuch Informationen enthält, die der Besatzung die Ausübung ihrer Pflichten hinsichtlich der Beförderung gefährlicher Güter sowie das Ergreifen von Maßnahmen bei auftretenden Notfällen im Zusammenhang mit gefährlichen Gütern ermöglicht. |
|
(d) |
Informationen für den Kommandanten. Der Luftfahrtunternehmer hat sicherzustellen, dass dem Kommandanten schriftliche Informationen gemäß den Gefahrgutvorschriften zur Verfügung stehen. (Siehe Tabelle 1 in Anhang 1 zu OPS 1.1065 zur Aufbewahrungsdauer von Dokumenten.) |
|
(e) |
Informationen im Falle eines Unfalls oder eines Zwischenfalls beim Betrieb eines Flugzeuges
|
OPS 1.1220
Schulungsprogramme
|
(a) |
Der Luftfahrtunternehmer hat gemäß den Gefahrgutvorschriften Schulungsprogramme für das Personal einzurichten und auf dem neuesten Stand zu halten. Diese bedürfen der Genehmigung durch die Luftfahrtbehörde. |
|
(b) |
Luftfahrtunternehmer ohne Dauergenehmigung für die Beförderung gefährlicher Güter. Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|||||||||||||||||||||||||||||||||
|
(c) |
Luftfahrtunternehmer mit einer Dauergenehmigung für die Beförderung gefährlicher Güter. Der Luftfahrtunternehmer hat sicherzustellen, dass
|
|
(d) |
Der Luftfahrtunternehmer hat sicherzustellen, dass alle Mitarbeiter, die eine Schulung erhalten, eine Prüfung ablegen, um festzustellen, ob sie sich ihrer Verantwortlichkeiten besser bewusst sind. |
|
(e) |
Der Luftfahrtunternehmer hat sicherzustellen, dass Personal, das eine Schulung für den Umgang mit gefährlichen Gütern benötigt, im Abstand von nicht mehr als 2 Jahren wiederholte Schulungen erhält. |
|
(f) |
Der Luftfahrtunternehmer hat sicherzustellen, dass, wie in den Gefahrgutvorschriften vorgeschrieben, Aufzeichnungen über die Gefahrgutschulungen für alle gemäß Buchstabe d geschulten Mitarbeiter aufbewahrt werden. |
|
(g) |
Der Luftfahrtunternehmer hat sicherzustellen, dass das Personal seines Abfertigungsagenten entsprechend den zutreffenden Spalten in Tabelle 1 oder 2 geschult wird. Tabelle 2:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OPS 1.1225
Meldungen über Unfälle und Zwischenfälle mit gefährlichen Gütern
|
(a) |
Der Luftfahrtunternehmer hat Unfälle und Zwischenfälle mit gefährlichen Gütern der Luftfahrtbehörde zu melden. Eine erste Meldung ist innerhalb von 72 Stunden nach dem Ereignis abzusenden, sofern nicht außergewöhnliche Umstände vorliegen, die dies verhindern. |
|
(b) |
Der Luftfahrtunternehmer hat der Luftfahrtbehörde auch nicht deklarierte oder falsch deklarierte gefährliche Güter zu melden, die unter der Fracht oder dem Gepäck der Fluggäste entdeckt wurden. Eine erste Meldung ist innerhalb von 72 Stunden nach der Entdeckung abzusenden, sofern nicht außergewöhnliche Umstände vorliegen, die dies verhindern. |
ABSCHNITT S
LUFTSICHERHEIT
OPS 1.1235
Luftsicherheitsvorschriften
Der Luftfahrtunternehmer hat sicherzustellen, dass das entsprechende Personal mit den einschlägigen Anforderungen des nationalen Sicherheitsprogrammes seines Staates vertraut ist und diese erfüllt.
OPS 1.1240
Schulungsprogramme
Der Luftfahrtunternehmer hat genehmigte Schulungsprogramme festzulegen, auf dem neuesten Stand zu halten und durchzuführen, so dass seine Besatzungsmitglieder geeignete Maßnahmen ergreifen können, um widerrechtliche Eingriffe, wie Sabotageakte oder die widerrechtliche Inbesitznahme von Flugzeugen, zu verhindern oder die Folgen solcher Ereignisse auf ein Mindestmaß zu begrenzen. Das Schulungsprogramm muss mit dem nationalen Luftsicherheitsprogramm übereinstimmen. Jedes einzelne Besatzungsmitglied muss über die notwendigen Kenntnisse und Fähigkeiten für alle maßgeblichen Elemente des Schulungsprogrammes verfügen.
OPS 1.1245
Meldung von widerrechtlichen Eingriffen
Nach einem widerrechtlichen Eingriff an Bord eines Flugzeugs hat der Kommandant oder, in dessen Abwesenheit, der Luftfahrtunternehmer unverzüglich einen Bericht über die Ereignisse bei der zuständigen örtlichen Behörde und der Luftfahrtbehörde seines Staates vorzulegen.
OPS 1.1250
Checkliste für die Durchsuchung von Flugzeugen
Der Luftfahrtunternehmer hat sicherzustellen, dass sich an Bord eine Checkliste der Verfahren befindet, die im Falle eines mutmaßlichen Sabotageaktes bei der Suche nach einer Bombe oder behelfsmäßigen Sprengvorrichtung (IED) zu befolgen sind sowie bei der Untersuchung von Flugzeugen auf versteckte Waffen, Sprengstoff oder andere gefährlichen Gegenstände, wenn ein begründeter Verdacht besteht, dass das Flugzeug Ziel eines widerrechtlichen Eingriffes sein könnte. Neben der Checkliste müssen Hinweise zu geeigneten Maßnahmen, die zu ergreifen sind, falls eine Bombe oder ein verdächtiges Objekt gefunden wird, vorhanden sein sowie Informationen über den für das jeweilige Flugzeug spezifischen Ort, an dem eine Bombe das geringste Risiko für das Flugzeug darstellt, wenn ein solcher vom Inhaber der Musterzulassung angegeben ist.
OPS 1.1255
Sicherung des Cockpits
|
(a) |
In allen Flugzeugen, die mit einer Tür zwischen dem Cockpit und dem Fluggastraum ausgestattet sind, muss diese Tür verriegelbar sein und es müssen den Anforderungen der Luftfahrtbehörde genügende Einrichtungen oder Verfahren vorhanden sein oder eingerichtet werden, mit deren Hilfe die Kabinenbesatzung die Flugbesatzung im Falle von verdächtigen Aktivitäten oder Sicherheitsverstößen im Fluggastraum benachrichtigen kann. |
|
(b) |
Alle Passagierflugzeuge mit einer höchstzulässigen Startmasse über 45 500 kg oder einer höchsten genehmigten Fluggastsitzanzahl von mehr als 60 Sitzen müssen mit einer zugelassenen Tür zwischen Cockpit und Fluggastraum ausgestattet sein, die von jedem Pilotensitzplatz aus verriegelt und entriegelt werden kann und so gestaltet ist, dass sie den rückwirkend anwendbaren betriebsbezogenen Lufttüchtigkeitsvorschriften entspricht. Diese Tür muss so gestaltet sein, dass sie entsprechend den rückwirkend anwendbaren Betriebs- und Lufttüchtigkeitsvorschriften den Notbetrieb nicht behindert. |
|
(c) |
In allen Flugzeugen, die mit der in Buchstabe b beschriebenen Tür ausgestattet sind,
|
P6_TA(2006)0300
Kontrolle der Verbringungen radioaktiver Abfälle und abgebrannter Brennelemente *
Legislative Entschließung des Europäischen Parlaments zu dem Vorschlag für eine Richtlinie des Rates über die Überwachung und Kontrolle der Verbringungen radioaktiver Abfälle und abgebrannter Brennelemente (KOM(2005)0673 — C6-0031/2006 — 2005/0272(CNS))
(Verfahren der Konsultation)
Das Europäische Parlament,
|
— |
in Kenntnis des Vorschlags der Kommission an den Rat (KOM(2005)0673) (1), |
|
— |
gestützt auf die Artikel 31 Absatz 2 und 32 des Euratom-Vertrags, gemäß denen es vom Rat konsultiert wurde (C6-0031/2006), |
|
— |
gestützt auf Artikel 51 seiner Geschäftsordnung, |
|
— |
in Kenntnis des Berichts des Ausschusses für Industrie, Forschung und Energie (A6-0174/2006); |
|
1. |
billigt den Vorschlag der Kommission in der geänderten Fassung; |
|
2. |
fordert die Kommission auf, ihren Vorschlag gemäß Artikel 119 Absatz 2 des Euratom-Vertrags entsprechend zu ändern; |
|
3. |
fordert den Rat auf, es zu unterrichten, falls er beabsichtigt, von dem vom Parlament gebilligten Text abzuweichen; |
|
4. |
fordert den Rat auf, es erneut zu konsultieren, falls er beabsichtigt, den Vorschlag der Kommission entscheidend zu ändern; |
|
5. |
beauftragt seinen Präsidenten, den Standpunkt des Parlaments dem Rat und der Kommission zu übermitteln. |
|
(1a) |
Durch den Beschluss 2005/84/Euratom des Rates vom 24. Januar 2005 ist die Europäische Atomgemeinschaft dem Gemeinsamen Übereinkommen über die Sicherheit der Behandlung abgebrannter Brennelemente und über die Sicherheit der Behandlung radioaktiver Abfälle (2) beigetreten. |
|
(6) |
Da es keine gemeinsame Politik der Gemeinschaft im Bereich des Kernbrennstoffkreislaufs gibt, sind die Mitgliedstaaten für ihre jeweilige Politik zur Entsorgung von nuklearen Abfällen und abgebrannten Brennelementen in ihrem Hoheitsbereich zuständig. Die Bestimmungen der Richtlinie sollten daher das Recht der Mitgliedstaaten , ihre abgebrannten Brennelemente zum Zweck der Wiederaufarbeitung auszuführen, und ihr Recht, die Verbringung radioaktiver Abfälle in ihr Hoheitsgebiet zum Zweck der Endbehandlung oder Endlagerung zu verweigern, unberührt lassen, außer im Fall der Rückverbringung. |
|
(6) |
Die Mitgliedstaaten sind für ihre jeweilige Politik zur Entsorgung von nuklearen Abfällen und abgebrannten Brennelementen in ihrem Hoheitsbereich zuständig , wobei einige Mitgliedstaaten abgebrannte Brennelemente als eine verwendbare, wiederaufbereitbare Ressource betrachten und andere es vorziehen, sie zu entsorgen . Die Bestimmungen der Richtlinie sollten daher das Recht der Ursprungsmitgliedstaaten , ihre abgebrannten Brennelemente zum Zweck der Wiederaufarbeitung auszuführen, und das Recht der Bestimmungsmitgliedstaaten , (i) die Verbringung radioaktiver Abfälle in ihr Hoheitsgebiet zum Zweck der Endbehandlung und (ii) die Verbringung abgebrannter Brennelemente in ihr Hoheitsgebiet zum Zweck der Endlagerung zu verweigern, unberührt lassen, außer im Fall der Rückverbringung. |
|
(8) |
Die Vereinfachung des bestehenden Verfahrens darf die bisherigen Rechte der Mitgliedstaaten, gegen eine Verbringung radioaktiver Abfälle, die ihre Zustimmung erfordert, Einwände zu erheben oder für diese Auflagen festzulegen, nicht einschränken. Einwände sollten nicht willkürlich sein und sich auf leicht identifizierbare nationale oder internationale Vorschriften stützen. Bei diesen muss es sich nicht unbedingt um Rechtsvorschriften des Verkehrssektors handeln. Diese Richtlinie sollte die Rechte und Pflichten der Mitgliedstaaten nach dem Völkerrecht unberührt lassen, insbesondere die Wahrnehmung der im Völkerrecht vorgesehenen Rechte und Freiheiten der See- und Flussschifffahrt durch Schiffe und des Überflugs durch Luftfahrzeuge. |
|
(8) |
Die Vereinfachung des bestehenden Verfahrens darf die bisherigen Rechte der Mitgliedstaaten, gegen eine Verbringung radioaktiver Abfälle, die ihre Zustimmung erfordert, Einwände zu erheben oder für diese Auflagen festzulegen, nicht einschränken. Einwände sollten nicht willkürlich sein und sich auf die in dieser Richtlinie genannten nationalen , gemeinschaftlichen oder internationalen Vorschriften stützen. Bei diesen muss es sich nicht unbedingt um Rechtsvorschriften des Verkehrssektors handeln. Diese Richtlinie sollte die Rechte und Pflichten der Mitgliedstaaten nach dem Völkerrecht unberührt lassen, insbesondere die Wahrnehmung der im Völkerrecht vorgesehenen Rechte und Freiheiten der See- und Flussschifffahrt durch Schiffe und des Überflugs durch Luftfahrzeuge. |
|
(8a) |
Jeder Mitgliedstaat ist weiterhin in vollem Umfang für die Behandlung radioaktiver Abfälle und abgebrannter Brennelemente in seinem Hoheitsgebiet verantwortlich; die Bestimmungen dieser Richtlinie sind nicht dahin gehend auszulegen, dass ein Bestimmungsmitgliedstaat die Verbringung radioaktiver Abfälle und abgebrannter Brennelemente zum Zweck der Endbehandlung oder Endlagerung akzeptieren muss, außer im Fall der Rückverbringung von Abfällen oder Brennelementen. Jede Ablehnung einer solchen Verbringung sollte auf der Grundlage der in dieser Richtlinie festgelegten Kriterien gerechtfertigt werden. |
(3a) Diese Richtlinie lässt die Rechte und Pflichten gemäß dem internationalen Recht unberührt. Dazu gehört unter anderem auch das im Seerechtsübereinkommen der Vereinten Nationen (UNCLOS) festgeschriebene Recht auf friedliche Durchfahrt und Transit.
(1)
(1)
(2)
(2)
Die zuständigen Behörden der betroffenen Mitgliedstaaten ergreifen die notwendigen Maßnahmen um sicherzustellen, dass alle Auskünfte über Verbringungen, die von dieser Richtlinie erfasst werden, mit gebührender Sorgfalt gehandhabt und gegen Missbrauch geschützt sind.
Artikel 5a
Bestätigung des Empfangs des Antrags durch die zuständige Behörde
Spätestens 15 Kalendertage nach Erhalt des Antrags durch die zuständige Behörde des Bestimmungs- bzw. Durchfuhrmitgliedstaats
|
a) |
übermittelt diese Behörde der zuständigen Behörde des Ursprungsmitgliedstaates eine Bestätigung des Empfangs des Antrags, wenn dieser ordnungsgemäß nach Artikel 14 gestellt worden ist, oder |
|
b) |
fordert diese Behörde, wenn der Antrag nicht ordnungsgemäß nach Buchstabe a gestellt worden ist, die fehlenden Auskünfte bei der zuständigen Behörde des Ursprungsmitgliedstaates an und setzt die zuständige Behörde des Bestimmungsmitgliedstaats und gegebenenfalls der Durchfuhrmitgliedstaaten von dieser Anforderung in Kenntnis. Dem Besitzer wird eine Kopie dieser Anforderung übermittelt. Die Übermittlung einer solchen Anforderung unterbricht die Frist für die Versendung einer Empfangsbestätigung. Die zuständige Behörde des Ursprungsmitgliedstaates übermittelt der zuständigen Behörde des betroffenen Mitgliedstaats unverzüglich die fehlenden Auskünfte. Spätestens sieben Kalendertage nach Erhalt der fehlenden Auskünfte schickt die betroffene zuständige Behörde des Bestimmungs- bzw. Durchfuhrmitgliedstaats der zuständigen Behörde des Ursprungsmitgliedstaates eine Bestätigung des Empfangs des nunmehr ordnungsgemäß gestellten Antrags. |
(1) Spätestens einen Monat nach Eingang des ordnungsgemäß gestellten Antrags stellen die zuständigen Behörden des Bestimmungsmitgliedstaates und etwaiger Durchfuhrmitgliedstaaten eine Empfangsbestätigung aus.
Die zuständigen Behörden des Bestimmungsmitgliedstaates und etwaiger Durchfuhrmitgliedstaaten teilen den zuständigen Behörden des Ursprungslandes spätestens drei Monate nach Erhalt des ordnungsgemäß gestellten Antrags mit, ob sie der Verbringung zustimmen, welche Auflagen sie für erforderlich halten oder ob sie die Zustimmung verweigern.
Die zuständigen Behörden des Bestimmungsmitgliedstaates oder etwaiger Durchfuhrmitgliedstaaten können jedoch eine Zusatzfrist von höchstens einem Monat zu der in Unterabsatz 2 genannten Frist für die Mitteilung ihres Standpunkts beantragen.
(1) Die zuständigen Behörden des Bestimmungsmitgliedstaates und etwaiger Durchfuhrmitgliedstaaten teilen den zuständigen Behörden des Ursprungsmitgliedstaates spätestens zwei Monate nach Versendung der Empfangsbestätigung mit, ob sie der Verbringung zustimmen, welche Auflagen sie für erforderlich halten oder ob sie die Zustimmung verweigern.
Die zuständigen Behörden des Bestimmungsmitgliedstaates oder etwaiger Durchfuhrmitgliedstaaten können jedoch eine Zusatzfrist von höchstens einem Monat zu der in Unterabsatz 1 genannten Frist für die Mitteilung ihres Standpunkts beantragen.
(2) Liegt nach Ablauf der Fristen nach Absatz 1 Unterabsatz 2 und Unterabsatz 3 keine Antwort der zuständigen Behörden des Bestimmungsmitgliedstaates und/oder der betreffenden Durchfuhrmitgliedstaaten vor, ist davon auszugehen, dass diese Länder der beantragten Verbringung zugestimmt haben , sofern die in Absatz 1 genannten Empfangsbestätigungen dieser Länder vorliegen .
(2) Liegt nach Ablauf der Fristen nach Absatz 1 Unterabsatz 1 oder Unterabsatz 2 keine Antwort der zuständigen Behörden des Bestimmungsmitgliedstaates und/oder der betreffenden Durchfuhrmitgliedstaaten vor, ist davon auszugehen, dass diese Länder der beantragten Verbringung zugestimmt haben.
|
b) |
Bestimmungsmitgliedstaaten sich auf einschlägige Rechtsvorschriften für die Entsorgung radioaktiver Abfälle und abgebrannter Brennstoffe sowie auf nationale, gemeinschaftliche oder internationale Rechtsvorschriften für die Beförderung von radioaktivem Material stützen. |
|
b) |
Bestimmungsmitgliedstaaten sich auf einschlägige Rechtsvorschriften für die Entsorgung radioaktiver Abfälle und abgebrannter Brennstoffe oder auf nationale, gemeinschaftliche oder internationale Rechtsvorschriften für die Beförderung von radioaktivem Material stützen. |
Dasselbe Verfahren der Zustimmung bzw. Verweigerung der Zustimmung gilt für die Verbringung von sowohl radioaktiven Abfällen als auch abgebrannten Brennelementen zur Entsorgung.
(2) Kann eine Verbringung nicht zu Ende geführt werden oder sind die Bedingungen für die Verbringung gemäß den Bestimmungen dieser Richtlinie nicht erfüllt, so stellen die zuständigen Behörden des Ursprungsmitgliedstaats sicher, dass die fraglichen radioaktiven Abfälle oder abgebrannten Brennelemente vom Besitzer zurückgenommen werden, sofern nicht eine andere sichere Regelung getroffen werden kann. Sie stellen ferner sicher, dass die für die Verbringung verantwortliche Person erforderlichenfalls Abhilfemaßnahmen im Interesse der Sicherheit ergreift.
(2) Kann eine Verbringung nicht zu Ende geführt werden oder sind die Bedingungen für die Verbringung gemäß den Bestimmungen dieser Richtlinie nicht erfüllt, so stellen die zuständigen Behörden des Ursprungsmitgliedstaats sicher, dass die fraglichen radioaktiven Abfälle oder abgebrannten Brennelemente vom Besitzer zurückgenommen werden, sofern auf der Grundlage der geltenden Rechtsvorschriften über die Behandlung abgebrannter Brennelemente und radioaktiver Abfälle nicht eine andere sichere Regelung getroffen werden kann. Sie stellen ferner sicher, dass die für die Verbringung verantwortliche Person erforderlichenfalls Abhilfemaßnahmen im Interesse der Sicherheit ergreift.
(3) Bei Verbringungen, die nicht zu Ende geführt werden können oder dürfen, trägt der Besitzer die Kosten.
(3) Bei Verbringungen, die aus den in Absatz 1 genannten Gründen nicht zu Ende geführt werden können oder dürfen, trägt in erster Linie der Besitzer die Kosten, sofern in den anwendbaren geltenden Rechtsvorschriften oder den vertraglichen Vereinbarungen zwischen dem Besitzer und anderen an der Verbringung beteiligten Personen nichts anderes vorgesehen ist .
Bei Verbringungen, die nicht zu Ende geführt werden können oder dürfen, trägt der Empfänger die Kosten.
entfällt
(5) Der Bestimmungsmitgliedstaat oder gegebenenfalls ein Durchfuhrmitgliedstaat kann beschließen, dass eine Verbringung nicht zu Ende geführt werden darf, wenn die Voraussetzungen für die Verbringung gemäß dieser Richtlinie nicht mehr erfüllt sind oder nicht den Genehmigungen oder Zustimmungen entsprechen, die gemäß dieser Richtlinie gewährt wurden. Der jeweilige Mitgliedstaat unterrichtet die zuständigen Behörden des Ursprungslandes unverzüglich von diesem Beschluss. Bei Verbringungen, die nicht zu Ende geführt werden können oder dürfen, trägt der Empfänger die Kosten.
(5) Der Bestimmungsmitgliedstaat oder gegebenenfalls ein Durchfuhrmitgliedstaat kann beschließen, dass eine Verbringung nicht zu Ende geführt werden darf, wenn die Voraussetzungen für die Verbringung gemäß dieser Richtlinie nicht mehr erfüllt sind oder nicht den Genehmigungen oder Zustimmungen entsprechen, die gemäß dieser Richtlinie gewährt wurden. Der jeweilige Mitgliedstaat unterrichtet die zuständigen Behörden des Ursprungslandes unverzüglich von diesem Beschluss.
Bei Verbringungen, die aus den in Absatz 1 genannten Gründen nicht zu Ende geführt werden können oder dürfen, trägt in erster Linie der Empfänger die Kosten, sofern in den anwendbaren geltenden Rechtsvorschriften oder den vertraglichen Vereinbarungen zwischen dem Besitzer und anderen an der Verbringung beteiligten Personen nichts anderes vorgesehen ist .
(5) Der Bestimmungsmitgliedstaat oder gegebenenfalls ein Durchfuhrmitgliedstaat kann beschließen, dass eine Verbringung nicht zu Ende geführt werden darf, wenn die Voraussetzungen für die Verbringung gemäß dieser Richtlinie nicht mehr erfüllt sind oder nicht den Genehmigungen oder Zustimmungen entsprechen, die gemäß dieser Richtlinie gewährt wurden. Der jeweilige Mitgliedstaat unterrichtet die zuständigen Behörden des Ursprungslandes unverzüglich von diesem Beschluss. Bei Verbringungen, die nicht zu Ende geführt werden können oder dürfen, trägt der Empfänger die Kosten.
(5) Der Bestimmungsmitgliedstaat oder gegebenenfalls ein Durchfuhrmitgliedstaat kann beschließen, dass eine Verbringung nicht zu Ende geführt werden darf, wenn die Voraussetzungen für die Verbringung gemäß dieser Richtlinie nicht mehr erfüllt sind oder nicht den Genehmigungen oder Zustimmungen entsprechen, die gemäß dieser Richtlinie gewährt wurden. Der jeweilige Mitgliedstaat unterrichtet die zuständigen Behörden des Ursprungslandes unverzüglich von diesem Beschluss.
Bei Verbringungen, die aus den in Unterabsatz 1 genannten Gründen nicht zu Ende geführt werden können oder dürfen, trägt in erster Linie der Empfänger die Kosten, sofern in den anwendbaren geltenden Rechtsvorschriften oder den vertraglichen Vereinbarungen zwischen dem Besitzer und anderen an der Verbringung beteiligten Personen nichts anderes vorgesehen ist .
(5) Der Ursprungsmitgliedstaat oder etwaige Durchfuhrmitgliedstaaten können beschließen, dass eine Verbringung nicht zu Ende geführt werden darf, wenn die Voraussetzungen für die Verbringung gemäß dieser Richtlinie nicht mehr erfüllt sind oder nicht den Genehmigungen oder Zustimmungen entsprechen, die gemäß dieser Richtlinie gewährt wurden. Der jeweilige Durchfuhrmitgliedstaat unterrichtet die zuständigen Behörden des Ursprungsmitgliedstaates unverzüglich von diesem Beschluss. Es gilt Artikel 9 Absatz 2. Bei Verbringungen, die nicht zu Ende geführt werden können oder dürfen, trägt der Besitzer die Kosten.
(5) Der Ursprungsmitgliedstaat oder etwaige Durchfuhrmitgliedstaaten können beschließen, dass eine Verbringung nicht zu Ende geführt werden darf, wenn die Voraussetzungen für die Verbringung gemäß dieser Richtlinie nicht mehr erfüllt sind oder nicht den Genehmigungen oder Zustimmungen entsprechen, die gemäß dieser Richtlinie gewährt wurden.
Der jeweilige Durchfuhrmitgliedstaat unterrichtet die zuständigen Behörden des Ursprungsmitgliedstaates unverzüglich von diesem Beschluss. Es gilt Artikel 9 Absatz 2. Bei Verbringungen, die aus den in Unterabsatz 1 genannten Gründen nicht zu Ende geführt werden können oder dürfen, trägt in erster Linie der Besitzer die Kosten, sofern in den anwendbaren geltenden Rechtsvorschriften oder den vertraglichen Vereinbarungen zwischen dem Besitzer und anderen an der Verbringung beteiligten Personen nichts anderes vorgesehen ist .
(1) Die Mitgliedstaaten fördern Vereinbarungen zur Erleichterung der sicheren Entsorgung — einschließlich der Endlagerung — radioaktiver Abfälle aus Ländern, in denen solche Abfälle in kleinen Mengen produziert werden und in denen die Einrichtung entsprechender Anlagen aus radiologischer Sicht nicht gerechtfertigt wäre.
(1) Die Mitgliedstaaten fördern Vereinbarungen zur Erleichterung der sicheren Entsorgung — einschließlich der Endlagerung — radioaktiver Abfälle aus Ländern, in denen solche Abfälle in kleinen Mengen produziert werden und in denen die Einrichtung entsprechender Anlagen aus radiologischer Sicht bzw. aus wirtschaftlichen, ökologischen und sicherheitstechnischen Erwägungen nicht gerechtfertigt wäre. Diese Vereinbarungen werden unter dem Vorbehalt abgeschlossen, dass jeder Mitgliedstaat das Recht hat, die Einfuhr abgebrannter Brennelemente und radioaktiver Abfälle in sein Gebiet zum Zweck der Endbehandlung oder Endlagerung zu verweigern, außer im Fall der Rückverbringung.
(1) Noch nicht im Amtsblatt veröffentlicht.
P6_TA(2006)0301
Mehr Forschung und Innovation — In Wachstum und Beschäftigung investieren
Entschließung des Europäischen Parlaments zur Umsetzung des Lissabon-Programms der Gemeinschaft: Mehr Forschung und Innovation — In Wachstum und Beschäftigung investieren: Eine gemeinsame Strategie (2006/2005(INI))
Das Europäische Parlament,
|
— |
in Kenntnis der Mitteilung der Kommission an den Rat, das Europäische Parlament, den Europäischen Wirtschafts- und Sozialausschuss und den Ausschuss der Regionen mit dem Titel „Umsetzung des Lissabon-Programms der Gemeinschaft: Mehr Forschung und Innovation — In Wachstum und Beschäftigung investieren: Eine gemeinsame Strategie“ (KOM(2005)0488) und der ergänzenden Arbeitsdokumente der Kommissionsdienststellen (SEC(2005)1253 und SEC(2005)1289), |
|
— |
in Kenntnis der Schlussfolgerungen des Vorsitzes des Europäischen Rates von Lissabon vom 23. und 24. März 2000, auf dem beschlossen wurde, die Union zur wettbewerbsfähigsten und dynamischsten wissensbasierten Wirtschaft der Welt zu machen, |
|
— |
in Kenntnis der Schlussfolgerungen des Vorsitzes des Europäischen Rates von Brüssel vom 22. und 23. März 2005, |
|
— |
in Kenntnis der Schlussfolgerungen des Vorsitzes des Europäischen Rates von Brüssel vom 23. und 24. März 2006, |
|
— |
in Kenntnis der Empfehlung 2005/601/EG des Rates vom 12. Juli 2005 zu den Grundzügen der Wirtschaftspolitik der Mitgliedstaaten und der Gemeinschaft (2005-2008) (1), |
|
— |
in Kenntnis der Mitteilung der Kommission mit dem Titel „In die Forschung investieren: Aktionsplan für Europa“ (KOM(2003)0226), |
|
— |
in Kenntnis der Mitteilung der Kommission für die Frühjahrstagung des Europäischen Rates mit dem Titel „Zusammenarbeit für Wachstum und Arbeitsplätze — Ein Neubeginn für die Strategie von Lissabon“ (KOM(2005)0024), |
|
— |
in Kenntnis der Mitteilung der Kommission an den Rat und das Europäische Parlament über Gemeinsame Maßnahmen für Wachstum und Beschäftigung: Das Lissabon-Programm der Gemeinschaft (KOM(2005)0330), |
|
— |
in Kenntnis des Jahresberichts der Kommission über die Tätigkeiten der Europäischen Union im Bereich der Forschung und technologischen Entwicklung im Jahr 2004 (KOM(2005)0517), |
|
— |
in Kenntnis des Vorschlags für einen Beschluss des Europäischen Parlaments und des Rates über das siebte Rahmenprogramm der Europäischen Gemeinschaft für Forschung, technologische Entwicklung und Demonstration (2007 bis 2013) (KOM(2005)0119) mit den Änderungen des Europäischen Parlaments in seinem Standpunkt vom 15. Juni 2006 (2), |
|
— |
in Kenntnis des Vorschlags der Kommission für einen Beschluss des Europäischen Parlaments und des Rates zur Einrichtung eines Rahmenprogramms für Wettbewerbsfähigkeit und Innovation (2007-2013) (KOM(2005)0121) mit den Änderungen des Europäischen Parlaments in seinem Standpunkt vom 1. Juni 2006 (3), |
|
— |
in Kenntnis der Mitteilung der Kommission an den Europäischen Rat mit dem Titel „Umsetzung der erneuerten Partnerschaft für Wachstum und Arbeitsplätze — Ein Markenzeichen für Wissen: Das Europäische Technologieinstitut“ (KOM(2006)0077), |
|
— |
in Kenntnis des Arbeitsdokuments der Kommission mit dem Titel „Europäischer Wettbewerbsbericht 2004“ (SEK(2004)1397), |
|
— |
in Kenntnis des Arbeitsdokuments der Kommissionsdienststellen über Benchmarking der Unternehmenspolitik: Ergebnisse des Anzeigers 2004 (SEK(2004)1427), |
|
— |
in Kenntnis des europäischen Innovationsanzeigers 2005 — Vergleichende Analyse der Innovationsleistungen, aus der klar hervorgeht, dass die Vereinigten Staaten und Japan bei Innovationen führend sind, |
|
— |
in Kenntnis des Berichts der Expertengruppe vom Juli 2004 mit dem Titel „Verbesserung der Institutionen für den Technologietransfer von der Wissenschaft zu den Unternehmen“, |
|
— |
in Kenntnis des Bericht der Expertengruppe von 2004 mit dem Titel „Management des geistigen Eigentums in öffentlich finanzierten Forschungseinrichtungen: Entwicklung von Leitlinien für Europa“, |
|
— |
in Kenntnis des Berichts der Kommission vom September 2005 mit dem Titel „Beschäftigung in Europa — Neueste Tendenzen und Perspektiven“, |
|
— |
in Kenntnis des Berichts einer nach dem Gipfel von Hampton Court gebildeten unabhängigen Gruppe von Experten im Bereich Forschung und Entwicklung sowie Innovation vom Januar 2006 mit dem Titel „Ein innovatives Europa schaffen“ („Aho-Bericht“), |
|
— |
unter Hinweis auf seine Entschließung vom 10. März 2005 zu Wissenschaft und Technologie — Leitlinien für die Forschungsförderung der Europäischen Union (4), |
|
— |
unter Hinweis auf seine Entschließung vom 19. Januar 2006 zu der Umsetzung der Europäischen Charta für Kleinunternehmen (5), |
|
— |
unter Hinweis auf seine Entschließung vom 14. März 2006 zu einer europäischen Informationsgesellschaft für Wachstum und Beschäftigung (6), |
|
— |
gestützt auf Artikel 45 seiner Geschäftsordnung, |
|
— |
in Kenntnis des Berichts des Ausschusses für Industrie, Forschung und Energie sowie der Stellungnahmen des Ausschusses für Kultur und Bildung und des Ausschusses für Beschäftigung und soziale Angelegenheiten (A6-0204/2006), |
|
A. |
in der Erwägung, dass Europa hinter den Vereinigten Staaten und Japan zurückliegt, was Wachstum, Forschung und Produktivität betrifft, und dass es Europa nicht gelingt, aus Anwendungen der Informations- und Kommunikationstechnologien (IKT) Kapital zu schlagen oder Investitionen im Bereich Forschung und Entwicklung nach Europa zu locken, |
|
B. |
in der Erwägung, dass die Aufstockung der verfügbaren Mittel für Forschung und Entwicklung eine Voraussetzung für erfolgreiche, für das Wirtschaftswachstum und die Schaffung von Arbeitsplätzen notwendige Innovationen sind, |
|
C. |
in der Erwägung, dass aus Berichten der Organisation für wirtschaftliche Zusammenarbeit und Entwicklung (OECD) hervorgeht, dass Zuschüsse zu Forschung und Entwicklung den Unternehmen beim strategischen Wandel und bei betrieblichen Routinetätigkeiten helfen und die Einstellung zur Technologie verbessern, |
|
D. |
in der Erwägung, dass die besten europäischen Unternehmen zwar auf Weltklasseniveau investieren, dass aber der Privatsektor im Bereich Forschung und Entwicklung größere Anstrengungen unternehmen muss, |
|
E. |
in der Erwägung, dass die Beiträge kleiner und mittlerer Unternehmen (KMU) zur Entwicklung von Produkten, Dienstleistungen und Märkten, die auf neuen Technologien basieren, von ihren Kapazitäten zur Innovation, zur Steigerung ihrer Forschungsanstrengungen, zur Auslagerung der Forschung, zur Ausweitung ihrer Netzwerke, zur besseren Nutzung der Forschungsergebnisse und vom Erwerb technologischen Know-hows abhängig sind, |
|
F. |
in der Erwägung, dass diejenigen europäischen Sektoren von Marktinnovationen profitieren könnten, die das Leben der Bürger in den Mitgliedstaaten unmittelbar betreffen und deren Anteil am BIP mit am höchsten ist, |
|
G. |
in der Erwägung, dass unterstützend tätige Organisationen, wie beispielsweise Ausbildungs- und Forschungszentren, Finanzinstitute, Berater für Innovation und geistiges Eigentum und lokale und regionale Entwicklungsagenturen, dazu beitragen können, dass ein Unternehmen den größtmöglichen Nutzen aus seinem kreativen Geschäftspotenzial zieht, |
|
H. |
in der Erwägung, dass Europas Schwäche auf dem Arbeitsmarkt, der ineffiziente Einsatz von Humanressourcen, die Zersplitterung des Marktes und die stark eingeschränkte Mobilität der Arbeitskräfte weitgehend darauf zurückzuführen ist, dass bei den Zielen von Lissabon und Stockholm kaum Fortschritte erzielt wurden, |
|
I. |
in der Erwägung, dass strukturelle Hindernisse und unzureichende Anreize einer größeren Mobilität gestandener Forscher im Wege stehen, |
|
J. |
in der Erwägung, dass die europäischen Technologietransferinstitute und Innovations-Relaiszentren dazu beitragen können, dass Ideen schneller kommerziell genutzt und die neuen Technologien besser verbreitet werden, dass der Umgang mit dem geistigen Eigentum verbessert wird, Forschungsergebnisse besser genutzt werden und die Koordination mit bestehenden nationalen und regionalen Systemen verbessert wird, |
|
K. |
in der Erwägung, dass die Entscheidung für das Konzept der „Open Innovation“ zu einer Steigerung der Kapazitäten im Bereich Forschung und Entwicklung in der Europäischen Union führen würde, |
|
L. |
in der Erwägung, dass das von der Kommission vorgeschlagene Forschungsbudget im Finanzrahmen nicht im Nachhinein beschnitten werden darf, |
|
M. |
in der Erwägung, dass bei den EU-Haushaltsmitteln für Finanzinstrumente eine kritische Masse notwendig ist, um die Finanzen von KMU zu verbessern, Marktversagen in Angriff zu nehmen und die Ressourcen der Gemeinschaft optimal zu nutzen, indem öffentliches und privates Kapital eine Hebelwirkung entfaltet, |
|
N. |
in der Erwägung, dass Wissenschaftler finanzielle Starthilfe brauchen, um Marktbewertungen durchzuführen, Pilot- und Demonstrationsprojekte und funktionierende Prototypen zu entwickeln, wenn sie Unternehmen gründen oder neue Forschungserzeugnisse auf den Markt bringen wollen; und in der Erwägung, dass Risikokapital für das spätere Wachstum des Unternehmens notwendig ist, |
|
O. |
in der Erwägung, dass die Bestimmungen für die Gewährung staatlicher Beihilfen einfach, transparent und wirksam sein sollten und nur als letztes Mittel, wenn der Markt versagt, zum Einsatz kommen und befristet sein sollten, |
|
1. |
fordert die Mitgliedstaaten nachdrücklich auf, unternehmerisches Denken bereits in einem sehr frühen Stadium des Erziehungs- und Bildungswesens zu fördern und das lebenslange Lernen dadurch stärker zu unterstützen, dass sie erwerbstätige wie beschäftigungslose Personen nachdrücklich dazu anhalten, sich IKT-Fähigkeiten anzueignen; |
|
2. |
weist auf den Rückstand der Union bei der Umsetzung der Lissabon-Strategie im Bereich Bildung und Ausbildung hin; richtet einen Appell an die Mitgliedstaaten, die Neubelebung der Lissabon-Strategie zu ihrem Anliegen zu machen; |
|
3. |
betont, dass wissenschaftliche Laufbahnen mit einem schärferen Profil versehen werden müssen und dass für die Anreize und Preise, die es bereits gibt, wie beispielsweise der Descartes-Preis, der Aristoteles-Preis und die Preise für junge Wissenschaftler, mehr Werbung gemacht werden muss; |
|
4. |
fordert, dass die besten europäischen Forscher, insbesondere am Anfang ihrer Karriere, stärker unterstützt werden, indem für sie attraktivere Arbeitsbedingungen geschaffen werden, unter anderem durch einen Abbau von rechtlichen, verwaltungstechnischen und geographischen Barrieren und durch die Gleichbehandlung europäischer Forscher und ihrer ausländischen Kollegen; |
|
5. |
unterstützt entschieden das notwendige Ziel eines einheitlichen Marktes für Wissenschaftler, wie es von der Europäischen Kommission in ihrer oben genannten Mitteilung „Umsetzung des Lissabon-Programms der Gemeinschaft: Mehr Forschung und Innovation — In Wachstum und Beschäftigung investieren: Eine gemeinsame Strategie“ formuliert wurde; |
|
6. |
erkennt an, dass Anreize zur Verbesserung der Arbeitsbedingungen für Wissenschaftler und Forscher sowie zur Weiterbildung der Arbeitnehmer für die Verbreitung wissenschaftlicher Erkenntnisse von maßgeblicher Bedeutung sind; |
|
7. |
ist der Ansicht, dass die Bildungseinrichtungen hier eine besonders wichtige Rolle spielen können, und ist davon überzeugt, dass zunächst die Berührung mit Wissenschaft und Forschung bereits im Schulalter beginnen muss und danach eine kreative Zusammenarbeit zwischen Hochschulforschern und Industrie gefördert werden muss; ist ferner der Auffassung, dass die Behinderungen der Mobilität der Wissenschaftler beseitigt werden müssen, indem man ihren Status und ihren Karriereverlauf verbessert, wobei diese Ziele ohne eine Verbesserung der Zusammenarbeit zwischen den Staaten bei der Besteuerung und beim Transfer bestimmter Sozialleistungen nicht erreicht werden können; |
|
8. |
unterstützt die Europäische Charta für Wissenschaftler und den Verhaltenskodex für die Einstellung von Wissenschaftlern, da diese Maßnahmen mehr europäische Studierende ermutigen können, die Universitätslaufbahn einzuschlagen, sowie ein Anreiz für die besten ausländischen Wissenschaftlern sein kann, die ermuntert werden sollen, in der Forschung in Europa Karriere zu machen, sei es dauerhaft oder zeitweise im Rahmen eines Kooperationsabkommens und dank einer spezifischen Politik der Erteilung von kurzfristigen Visa; |
|
9. |
fordert die Europäische Union auf, die Abwanderung ihrer besten Köpfe wirksam zu bekämpfen und alle angemessenen Maßnahmen zu ergreifen, um selbst Spitzenkräfte anzulocken, indem insbesondere Austauschprogramme mit Drittländern, wie das Erasmus Mundus-Programm, für Studierende, Forscher und Lehrkräfte, gefördert werden; ist der Auffassung, dass ein europäischer Qualifikationsrahmen ein wesentliches Element für die Schaffung eines für Forscher offenen europäischen Arbeitsmarktes wäre, und unterstützt die Anstrengungen im Hinblick auf den Abbau der Hindernisse, die der Mobilität der Forscher entgegenstehen; |
|
10. |
hält es für überaus wichtig, eine innovationsfreundliche Kultur zu fördern; fordert die Mitgliedstaaten mit Nachdruck auf, dafür zu sorgen, dass die Innovationspolitik alle Bereiche der Forschung durchdringt; |
|
11. |
hebt die wesentliche Rolle der Hochschulen bei der Schaffung und Verbreitung von Wissen hervor und empfiehlt nachdrücklich, deren Bedeutung durch die Entwicklung von Synergien zwischen Hochschule, Forschung, lebenslangem Lernen und den produktiven Sektoren in der Wirtschaft zu verstärken; wird daher dem Bericht der Kommission über das Hochschulwesen große Aufmerksamkeit schenken; |
|
12. |
legt der Kommission und den Mitgliedstaaten nahe, europäische Preise für Innovationsleistungen einzuführen und zu propagieren; |
|
13. |
hält es für unbedingt notwendig, die Integration von Produkten, Prozessen und wissensbasierten Dienstleistungen sowie die Einführung unterschiedlicher Förderregelungen in nichttechnologischen Bereichen zu fördern; weist in diesem Zusammenhang darauf hin, dass nichttechnologische Innovation auch soziale und institutionelle Neuerungen umfasst; |
|
14. |
schlägt vor, ausgewählten KMU mit einer stark ausgeprägten Neigung zu Innovation und unternehmerischer Kreativität in begrenztem Umfang zusätzliche Forschungsunterstützung für ihre Vorhaben anzubieten; |
|
15. |
empfiehlt, durch konkrete Maßnahmen für eine angemessene Beteiligung der KMU an Forschung und Entwicklung zu sorgen, beispielsweise dadurch, dass ein Teil der Forschungsmittel den KMU vorbehalten wird; |
|
16. |
verweist darauf, dass es notwendig ist, die Forschungskapazität der KMU zu stärken; |
|
17. |
fordert die Mitgliedstaaten nachdrücklich auf, für die Bürger und Unternehmen einen innovationsfreundlichen Markt zu schaffen und zu gewährleisten, dass es Verbesserungen bei der Regulierung, den Normen, der öffentliche Beschaffung und den Rechten am geistigen Eigentum gibt; fordert die Kommission nachdrücklich auf, Informationen über den Schutz der Rechte am geistigen Eigentum zu liefern; |
|
18. |
nimmt die Auffassung der Kommission zur Kenntnis, dass sich die Europäische Union mit einem kostengünstigen, rechtlich sicheren und verbraucherfreundlichen System zum Schutz des geistigen Eigentums ausstatten muss, um für technologisch hoch entwickelte Unternehmen attraktiv zu werden; ist der Auffassung, dass der Schutz des geistigen Eigentums nicht den offenen Zugang zu öffentlichen Gütern und öffentlichem Wissen stören darf; fordert die Kommission dringend auf, eine soziale, wissensbasierte Gesellschaft zu fördern, indem sie beispielsweise kostenlose und quelloffene Software unterstützt und Konzepte wie GPL und PDL lizenziert; |
|
19. |
hält es für notwendig, dass regionale Infostellen für die Koordinierung der innovations- und forschungsrelevanten Informationen eingerichtet werden; |
|
20. |
schlägt vor, die Einrichtungen, die zur Festlegung von Normen befugt sind, dahingehend zu reformieren, dass ein hohes technisches Leistungsniveau gefordert und eine schnelle Einigung auf neue Standards erzielt wird; |
|
21. |
schlägt die Europäisierung nationaler „Cluster“, Zentren, Genossenschaften und Konsortien vor, um die Wettbewerbsfähigkeit und die kritische Masse zu erhöhen und dabei die multidisziplinäre Forschung, am Markt etablierte Branchen und Start-ups einzubeziehen; |
|
22. |
betrachtet es als wichtig, Innovationsschwerpunkte und -zonen auf regionaler Ebene zu schaffen und sie mit entsprechenden Strukturen in anderen Regionen und Mitgliedstaaten oder Drittstaaten zu vernetzen; |
|
23. |
fordert klare Zielvorgaben bei der Schaffung von Spitzenforschungszentren, die alle mit Kreativitätslaboren ausgestattet sein sollten; |
|
24. |
stellt fest, dass ein Gemeinschaftspatent und eine Gemeinschaftsmarke notwendig sind und dass die Gegenseitigkeit zwischen den Patentsystemen Europas, der Vereinigten Staaten und Japans verbessert werden muss; betont, dass das integrierte und auf demokratischen Rechtsprinzipien aufbauende gemeinschaftliche Patentsystem ein Element der Innovationsstrategie werden sollte, in der für ein Gleichgewicht zwischen dem Schutz des gewerblichen Eigentums, der Verbreitung des technischen Wissens und einem freien Wettbewerb gesorgt werden muss; unterstreicht, dass der Patentschutz seinem eigentlichen Zweck, nämlich dem Schutz einer Erfindung, dient und nicht der Kontrolle eines Marktsegments; |
|
25. |
fordert den Rat auf, die Blockade des Rechtsetzungsprojekts zum vorgeschlagenen europäischen Patent, was die Sprachregelung anbelangt, aufzuheben; |
|
26. |
macht die Kommission und die Mitgliedstaaten auf die jüngsten Änderungen im Bereich Schutz und Verbreitung wissenschaftlicher Erkenntnisse und auf den Erfolg von wissenschaftlichen Zeitschriften, die frei zugänglich und unter der Lizenz „Science Comments“ veröffentlicht werden, aufmerksam; |
|
27. |
fordert die Kommission nachdrücklich auf, eine allgemeine Berichtspflicht einzuführen, um Indikatoren wie Einkünfte aus vertraglicher Forschung, Zahl der eingereichten und gewährten Patente, Lizenzen und Einkünfte aus der Lizenzvergabe, Zahl laufender Verträge, Zahl der Unternehmenskunden (einschließlich KMU) sowie Zahl und Entwicklung von Spin-Off-Produkten, zu überwachen und deren Qualität zu beurteilen; |
|
28. |
fordert die Mitgliedstaaten nachdrücklich auf, sich um die Herstellung engerer Kontakte zwischen Instituten für die angewandte Forschung und der Industrie, Inkubatoren und benachbarten Wissenschafts- oder Industrieparks zu bemühen, damit so eine kritische Masse erreicht wird; |
|
29. |
stellt fest, dass in europäischen Schlüsselsektoren immer noch schlechte Koordinierung und Integration, Engpässe und unzureichendes Wissensmanagement an der Tagesordnung sind; stellt fest, dass diesem Missstand abgeholfen werden könnte, wenn mehr KMU sich an europäischen Technologieplattformen beteiligen würden; |
|
30. |
hält es für notwendig, die Wissenschaftler beim Zugang zu finanzieller Starthilfe zu unterstützen, damit sie Tätigkeiten finanzieren können, mit denen den Investoren gegenüber der Nachweis erbracht werden kann, dass eine neue Technologie ein gewisses Maß an kommerzieller und technischer Machbarkeit hat; |
|
31. |
äußert seine Besorgnis darüber, dass die europäischen Institutionen zwar die lebenswichtige Bedeutung der Förderung von technologischer Forschung und Innovation anerkennen, die Ergebnisse im Bereich Finanzierung, Investitionen und Nutzung des Potenzials auf Ebene der Europäischen Union jedoch weiterhin beschränkt sind; |
|
32. |
hält die Schaffung von Spin-Off-Unternehmen als Mittel zur kommerziellen Nutzung von Forschungsergebnissen für wichtig, insbesondere die Vereinfachung der Kreditmittelbeschaffung zur Gründung dieser Unternehmen; |
|
33. |
betont, dass der stärkere Ausbau der Partnerschaften zwischen öffentlicher Hand und Privatwirtschaft notwendig ist, um die Qualität der Forschung dadurch zu verbessern, dass auf neuestem Stand befindliche Ausrüstung, Infrastruktur und Dienstleistungen gestellt werden; |
|
34. |
begrüßt die Tatsache, dass so genannte „Business Angels“ die wichtige Aufgabe wahrnehmen, in innovative Firmen, vor allem KMU, zu investieren, die andernfalls keinen Zugang zu derartigen Mitteln hätten; |
|
35. |
stellt fest, dass die Neuerungen im Bereich Umwelt, namentlich die Methoden zur Steigerung der Energieeffizienz, den europäischen Unternehmen Wettbewerbsvorteile bieten; |
|
36. |
stellt fest, dass individuell ausgehandelte Kredite und Zuschüsse, bei denen die genaue Gestaltung des Instruments in enger Absprache mit dem Kunden festgelegt wird, bewirken werden, dass die Mittel effektiv genutzt werden, was den Umfang und die Zeit bis zur Marktreife angeht, da damit gezielt ein echter Bedarf gedeckt wird; |
|
37. |
stellt fest, dass angemessenes Risikokapital notwendig ist, um der Forschung Anschub und Auftrieb zu geben und Kontakte zwischen Forschung und Innovation und neuen risikofreudigen Unternehmen herzustellen; |
|
38. |
ersucht die Kommission, in Zusammenarbeit mit den Mitgliedstaaten die KMU mit einem Rahmen für strukturelle Hilfe zu versehen, mit dem Ziel, ihr Wissensmanagement und ihren technologischen Entwicklungsstand zu verbessern, damit sie eine aktive Rolle in einem nachfragegesteuerten Innovationsmarkt spielen können und sich aktiv an der technologischen Forschung und Entwicklung beteiligen; |
|
39. |
stellt fest, dass der Finanzierungszugang der KMU verbessert werden muss; |
|
40. |
unterstützt den vom Europäischen Rat von Brüssel im März 2006 bekräftigten Gedanken eines erleichterten und erweiterten Zugangs zu Darlehen der Europäischen Investitionsbank für Unternehmen, insbesondere KMU, die im Bereich von Innovation und Forschung am meisten ermuntert werden müssen; |
|
41. |
schlägt vor, die Strukturfonds — insbesondere zur Stärkung des Zusammenhalts — als Schlüsselinstrument der Unterstützung der Forschungs- und Innovationskapazität zu betrachten; schlägt vor, die Beträge der Strukturfonds, die für Forschung und Innovation ausgegeben werden sollen, zu verdreifachen; |
|
42. |
stellt fest, dass dem öffentlichen Beschaffungswesen bei der Förderung von Forschung und Innovation eine Schlüsselrolle zukommt, dass es dabei aber nicht zu Wettbewerbsverzerrungen zugunsten großer Marktteilnehmer kommen darf; |
|
43. |
ist der Ansicht, dass öffentliche Aufträge nicht auf Anreize zur Förderung privater Investitionen reduziert werden sollten, sondern vielmehr ein strategisches Instrument darstellen sollten, um die Unternehmen zur Förderung von Innovation und zum Erwerb von neuem Know-how zu ermuntern; |
|
44. |
stellt fest, dass die Vernetzung zwischen KMU und großen Auftragnehmern auf dem privaten und dem öffentlichen Sektor wesentlich zur Ankurbelung von Innovationstätigkeit beitragen können; betont, dass öffentliche Aufträge zur Beschaffung innovativer Produkte auf nationaler Ebene und Gemeinschaftsebene dazu beitragen können, Marktlücken zu füllen und innovative Produkte und Dienstleistungen allgemein zu fördern; |
|
45. |
empfiehlt eine durchgreifende Reform der EU-Vorschriften für staatliche Beihilfen, damit Subventionen von großen kränkelnden Unternehmen abgezogen und stattdessen kleine und innovative Firmen unterstützt werden; |
|
46. |
stellt fest, dass Flexibilität und Transparenz Voraussetzungen für Innovation sind; |
|
47. |
hält es für notwendig, die Möglichkeiten zur Sicherstellung von Investitionen in Forschungsausrüstung auszuweiten; |
|
48. |
schlägt vor, ein System von Steuerfreibeträgen einzuführen, um das Interesse des Dienstleistungssektors an Forschungsergebnissen und ihrer Umsetzung anzukurbeln; |
|
49. |
schlägt als Struktur einen einzelnen Fonds vor, um die Doppelbesteuerung von Investoren, die in einem Mitgliedstaat ansässig sind, aber über einen Fonds in einem anderen investieren, zu vermeiden; |
|
50. |
betont, dass geprüft werden muss, ob die derzeitigen Strukturen und Mechanismen mit besonderer Ausrichtung auf Innovationstätigkeit geeignet sind, um einen breiten Ansatz zur Innovationstätigkeit zu gewährleisten und diese durch Beiträge zu einer besseren Koordinierung von einschlägigen Maßnahmen und Konzepten zu fördern; |
|
51. |
fordert den Rat auf, ihm jährlich Bericht über die Entwicklung der Investitionen aus einzelstaatlichen Haushalten in die öffentliche Forschung (Ziel: 1 % des BIP) zu erstatten; |
|
52. |
stellt fest, dass das Ziel, bis 2010 3 % des BIP der Europäischen Union in die Forschung zu investieren, wahrscheinlich nicht erreicht wird; bedauert, dass die Mitgliedstaaten auf der Tagung des Europäischen Rates im März 2006 in Brüssel keine verbindlicheren Verpflichtungen zur Förderung der Forschung und Innovation eingegangen sind; bedauert, dass sie kein Mindestziel für die Aufstockung der öffentlichen Beihilfen für 2010 festgelegt haben; |
|
53. |
ist der Ansicht, dass gemeinschaftliche Instrumente wie die Strategie i2010, das siebte Rahmenprogramm der Europäischen Gemeinschaft für Forschung, technologische Entwicklung und Demonstration sowie das Rahmenprogramm für Innovation und Wettbewerbsfähigkeit dazu beitragen können, die Kluft zwischen den Forschungsergebnissen und ihrer wirtschaftlichen Effizienz zu überbrücken; |
|
54. |
hebt hervor, dass verbesserte Forschungs- und Innovationspolitiken zu neuen Beschäftigungsmöglichkeiten durch nachhaltige Entwicklung beitragen müssen, mit dem Schwerpunkt auf Öko-Innovation und nachhaltiger Produktion (z.B. solare Wasserstofftechnik, Windenergie, Brennstoffzellen, Biomasse, chemische Industrie auf Pflanzenbasis), ökoeffiziente Dienstleistungen (Energiesparen, Mobilitätsdienste, Wiederverwendung und Recycling) und nachhaltige Technik und Managementmethoden (z.B. Bionik, Integrierte Produktpolitik); |
|
55. |
begrüßt die Empfehlung der Kommission, im Rahmen der Initiative „Bessere Rechtsetzung“ in die Folgenabschätzungen auch die Abschätzung der Folgen von Vorschlägen, die Forschung und Innovation betreffen, einzubeziehen; |
|
56. |
fordert die Mitgliedstaaten auf, die ihnen zur Verfügung gestellten Gemeinschaftsmittel besser zu nutzen und lenkt das Augenmerk auf die Mitgliedstaaten, die der Schaffung von Arbeitsplätzen im Rahmen ihrer Projekte Vorrang gegeben und mehr als 35 % der Mittel aus dem Europäischen Sozialfonds in die Modernisierung ihrer Bildungs- und Ausbildungssysteme investiert haben; |
|
57. |
beauftragt seinen Präsidenten, diese Entschließung dem Rat und der Kommission sowie den Regierungen der Mitgliedstaaten zu übermitteln. |
(1) ABl. L 205 vom 6.8.2005, S. 28.
(2) Angenommene Texte, P6_TA(2006)0265.
(3) Angenommene Texte, P6_TA(2006)0230.
(4) ABl. C 320 E vom 15.12.2005, S. 259.
(5) Angenommene Texte, P6_TA(2006)0022.
(6) Angenommene Texte, P6_TA(2006)0079.
P6_TA(2006)0302
Verarbeitendes Gewerbes in der EU: Auf dem Weg zu einem stärker integrierten Konzept für die Industriepolitik
Entschließung des Europäischen Parlaments zu dem politischen Rahmen zur Stärkung des verarbeitenden Gewerbes in der EU — Wege zu einem stärker integrierten Konzept für die Industriepolitik (2006/2003(INI))
Das Europäische Parlament,
|
— |
unter Hinweis auf die Mitteilung der Kommission mit dem Titel „Umsetzung des Lissabon-Programms der Gemeinschaft: Ein politischer Rahmen zur Stärkung des verarbeitenden Gewerbes in der EU — Auf dem Weg zu einem stärker integrierten Konzept für die Industriepolitik“ (KOM(2005)0474), |
|
— |
unter Hinweis auf die ergänzenden Arbeitspapiere der Kommission zu dieser Mitteilung (SEK(2005)1215, SEK(2005)1216 und SEK(2005)1217), |
|
— |
in Kenntnis der Schlussfolgerungen des Rates „Wettbewerbsfähigkeit“ vom 28. November 2005, |
|
— |
in Kenntnis der Schlussfolgerungen des Vorsitzes des Europäischen Rates in Brüssel vom 23. und 24. März 2006, |
|
— |
in Kenntnis der Stellungnahme des Wirtschafts- und Sozialausschusses zu der genannten Mitteilung der Kommission (INT/288 — CESE 595/2006), |
|
— |
gestützt auf Artikel 45 seiner Geschäftsordnung, |
|
— |
in Kenntnis des Berichts des Ausschusses für Industrie, Forschung und Energie sowie der Stellungnahme des Ausschusses für Beschäftigung und soziale Angelegenheiten (A6-0206/2006), |
|
A. |
in der Erwägung, dass die genannte Mitteilung der Kommission, auf der Grundlage einer ausführlichen Untersuchung der Wettbewerbsfähigkeit von 27 Einzelsektoren, für das verarbeitende Gewerbe einen industriepolitischen Arbeitsplan für die kommenden Jahre vorsieht, |
|
B. |
in der Erwägung, dass eine dynamische und in hohem Maße wettbewerbsfähige Industrie sowie hohe Sozial- und Umweltstandards Grundbausteine des europäischen Modells der wirtschaftlichen Entwicklung sind, |
|
C. |
in der Erwägung, dass auf das verarbeitende Gewerbe der Europäischen Union ungefähr 20 % der EU-Produktion und etwa 34 Millionen Arbeitsplätze entfallen, wobei mehr als die Hälfte dieser Beschäftigten in kleinen und mittleren Unternehmen (KMU) arbeitet, |
|
D. |
in der Erwägung, dass der Rat die Bedeutung des verarbeitenden Gewerbes als Motor für neue und innovative Produkte anerkennt, |
|
1. |
begrüßt die Mitteilung der Kommission, in der für das verarbeitende Gewerbe ein politischer Rahmen und ein umfassender Arbeitsplan für die kommenden Jahre aufgestellt wird; erachtet diese Mitteilung als einen wichtigen Grundpfeiler für die Schaffung einer stabilen und ausgewogenen Industriepolitik, der konkrete sektorale Maßnahmen mit sektorübergreifenden horizontalen politischen Initiativen kombiniert; |
|
2. |
erkennt die bedeutende Rolle des verarbeitenden Gewerbes in der Europäischen Union an; verweist darauf, dass das verarbeitende Gewerbe, der Dienstleistungssektor und der Handel im modernen wirtschaftlichen Umfeld eng miteinander verknüpft sind und diese Tendenz zunimmt; setzt sich daher nachdrücklich für die Entwicklung einer kohärenten Industriepolitik auf europäischer Ebene ein, um die Herausforderungen der Globalisierung zu bestehen; |
|
3. |
erinnert daran, dass die Europäische Union sich das Ziel setzen muss, eine industrielle Großmacht zu bleiben, anstatt sich ganz auf den Ausbau des Dienstleistungssektors zu beschränken; |
|
4. |
vertritt die Auffassung, dass die Europäische Union sich um den gemeinsamen Aufbau von Strategien für Wettbewerbsfähigkeit auf dem Industrie- und dem Dienstleistungssektor und um die Förderung bewährter Praxis in Bezug auf Unternehmensumfeld und Unternehmergeist bemühen sollte, wozu auch die soziale Verantwortung von Unternehmen sowie Chancengleichheit für Männer und Frauen gehören; |
|
5. |
weist darauf hin, dass die Ziele der Lissabon-Strategie Minimalziele sind, zu deren Erfüllung sich die Mitgliedstaaten verpflichten sollten; stellt fest, dass kürzlich einige Mitgliedstaaten auf nationaler Ebene politische Maßnahmen zur Stärkung des verarbeitenden Gewerbes eingeführt haben; ist der Ansicht, dass separate nationale politische Maßnahmen die Entwicklung einer europäischen Industriepolitik behindern könnten und dass eine bessere Koordinierung sowohl die von den Mitgliedstaaten als auch von der Gemeinschaft durchgeführten Maßnahmen stärken könnte; fordert die Kommission und die Mitgliedstaaten daher auf, unter Einbeziehung der Regierungen, der Industrie und aller Beteiligten auf europäischer, nationaler und regionaler Ebene Mechanismen zu entwickeln, um die Maßnahmen in diesem Bereich effektiv zu koordinieren; |
|
6. |
stellt fest, dass staatliches Handeln unumgänglich ist, um einen stabilen und attraktiven Rahmen für die Industrie zu schaffen, der zudem Rechtssicherheit gewährleistet; weist darauf hin, dass ein moderner öffentlicher Sektor die wichtige Funktion hat, Infrastrukturen zu schaffen und Bildung und Innovation zu fördern; |
|
7. |
vertritt die Auffassung, dass die Gemeinschaftspolitik bezüglich der Hilfsmaßnahmen und der Unterstützung für die nationalen Industriepolitiken dem Ziel dienen muss, europäische Muster für Exzellenz zu konzipieren und dabei Synergien zwischen den Qualifikationen zu schaffen, die lokale Arbeitsmärkte und Forschungseinrichtungen bieten, ohne allerdings politische und makroökonomische Rahmenbedingungen, die auf Entwicklung ausgerichtet sind, zu vernachlässigen, um die Investitionstätigkeit zu steigern sowie Wohlstand und hochwertige, mit Rechten verbundene Arbeitsplätze zu schaffen; begrüßt es, dass in der Mitteilung der Kommission eine Definition des Begriffs „europäische Industriepolitik“ eingeführt wird; betont jedoch, dass dieser Ansatz nicht bloß horizontal ausgerichtet sein darf, sondern auch sektorbezogen sein muss; |
|
8. |
erinnert die Kommission an die Notwendigkeit, energiesparende und energieeffiziente Maßnahmen in allen Politikbereichen einzuführen; stellt fest, dass die Energiekosten in vielen Industriezweigen einen ausschlaggebenden Faktor darstellen, und fordert die Kommission daher auf, spezifische diesbezügliche Maßnahmen und Programme als Teil ihrer Industriepolitik vorzuschlagen; |
|
9. |
unterstützt die in der Mitteilung der Kommission vorgestellten Initiativen; begrüßt die ausführliche Untersuchung von 27 Sektoren und die klare Ausrichtung in den Empfehlungen; betrachtet jedoch die konkrete Umsetzung der Initiativen als die gegenwärtige Herausforderung; ist der Auffassung, dass, um langfristig eine kohärente Durchführung zu gewährleisten, die vorgeschlagenen Initiativen in einer Generaldirektion, und zwar der Generaldirektion Unternehmen und Industrie, sowie in dem für Wettbewerbsfähigkeit zuständigen Ratsgremium koordiniert werden sollten; fordert daher die Kommission auf, das Parlament über die im Zusammenhang mit den Initiativen erzielten Fortschritte bis Ende 2006 zu informieren; fordert die Kommission außerdem auf zu prüfen, ob der Nutzen bzw. Mehrwert von Initiativen — wie zum Beispiel hochrangigen Gruppen, „Innovationspanels“ und Arbeitsgruppen — in allen Bereichen, in denen sie zum Einsatz kommen, systematisch und regelmäßig bewertet werden sollte; |
|
10. |
ermutigt die Kommission, alle Sektoren des verarbeitenden Gewerbes gebührend zu berücksichtigen und in den Bereichen, in denen es erforderlich ist, Lücken zu füllen, und zwar sowohl im Hinblick auf die Untersuchung bestimmter Sektoren als auch auf die zu ergreifenden Maßnahmen, wobei das hohe Maß an regionaler Konzentration bei bestimmten Wirtschaftszweigen zu berücksichtigen ist; |
|
11. |
stellt fest, dass die verarbeitenden Gewerbe mehr Wettbewerbsfähigkeit brauchen; begrüßt es, dass die Kommission die soziale Verantwortung von Unternehmen und die Notwendigkeit einer nachhaltigen Entwicklung betont; fordert die Kommission auf, den Umweltbedingungen am Arbeitsplatz und der Sicherheit und Gesundheit von Arbeitnehmern ebenso viel Bedeutung beizumessen wie der Schaffung von mehr und besseren Arbeitsplätzen; |
|
12. |
stellt fest, dass es für eine Fortsetzung der europäischen Industriepolitik in Sektoren von strategischem Interesse für die Wirtschaft der Mitgliedstaaten erforderlich ist, die bestehenden Industriezweige zu stärken, an den nötigen Stellen zu regulieren, an der Öffnung des Binnenmarkts festzuhalten und die Faktoren im Hinblick auf die Wettbewerbsfähigkeit, die sich auf das Beschäftigungsniveau in zahlreichen europäischen Ländern auswirken, zu schaffen sowie die Modernisierung der gesamten europäischen Industrie, die wettbewerbsfähig ist oder es werden kann, zu unterstützen; |
|
13. |
ist davon überzeugt, dass die Zukunft des europäischen verarbeitenden Gewerbes in einem erhöhten Mehrwert und besserer Qualität liegt; erklärt sich daher besorgt darüber, dass sich der EU-Handel im Allgemeinen nach wie vor auf Sektoren mit mittlerem Technologieniveau und niedrigem bis mittlerem Qualifikationsniveau konzentriert; ist der Auffassung, dass die allgemeine und berufliche Bildung auf allen Ebenen ein Schlüsselfaktor ist, sowohl zur Verbesserung der Arbeitskräfte als auch zur Erleichterung eines Strukturwandels; bedauert es, dass die Mitteilung der Kommission der Bildung, dem lebenslangen Lernen und der Fortbildung nicht genug Aufmerksamkeit schenkt; fordert die Mitgliedstaaten auf, ihre Bemühungen zu verstärken, um mehr junge Menschen zum Studium technischer und wissenschaftlicher Fachrichtungen zu bewegen; |
|
14. |
begrüßt es, dass die Kommission erkennt, dass gut ausgebildete und flexible Arbeitskräfte die wichtigste Ressource und der wichtigste Wettbewerbsfaktor für die Europäische Union sind; legt der Europäischen Union nahe, sich auf die Verstärkung des Ausbaus der Qualifikationen der Arbeitnehmer auf allen Niveaus, besonders bei ungelernten Arbeitskräften, zu konzentrieren; |
|
15. |
befürwortet die Vorschläge der Kommission im Hinblick darauf, den Mangel an Fachqualifikationen, mit dem die Industrie zu kämpfen hat, durch Maßnahmen zur Förderung der auf Qualifikationen bezogenen Transparenz und der Übertragung und Anerkennung von Qualifikationen zu begegnen und festzustellen, wo auf den einzelnen Sektoren gegenwärtig Qualifikationen benötigt werden und wo Qualifikationsdefizite bestehen; |
|
16. |
macht auf die Notwendigkeit aufmerksam, deutlich in eine bessere Qualifikation der Arbeitskräfte zu investieren, zum Beispiel durch auf Wissenschaft und Technologie ausgerichtete Fortbildungsprogramme, die die Qualität und die Vielfalt der Ausbildungsmöglichkeiten in den einzelnen Mitgliedstaaten gewährleisten; |
|
17. |
fordert die Unternehmen auf, im Wege der Fortbildung optimale Ausbildungsbedingungen für ihre Arbeitnehmer herbeizuführen, wobei sie Kompetenzpläne erstellen und allgemein die Verantwortung für lebenslanges Lernen und die kontinuierliche Qualifikation bei ihren Mitarbeitern übernehmen; |
|
18. |
ist der Auffassung, dass der Wissenstransfer und die Anwendung von Forschungsergebnissen zur Schaffung neuer Produkte und Verfahrensweisen im verarbeitenden Gewerbe nach wie vor zu gering sind, und zwar insbesondere bei KMU; sieht es daher eindeutig als erforderlich an, die gegenwärtige Kluft zwischen dem Forschungs- und dem Marktsektor zu überbrücken; ist davon überzeugt, dass die gemeinsame Bewältigung dieses Problems besonders wichtig zu nehmen ist, und fordert die Kommission und die Mitgliedstaaten auf, zügig konkrete Maßnahmen zur Lösung dieses Problems vorzuschlagen; weist in diesem Zusammenhang darauf hin, dass die Möglichkeiten des Rahmenprogramms für Wettbewerbsfähigkeit und Innovation möglichst rationell und wirkungsvoll genutzt werden sollten; |
|
19. |
hält es für erforderlich, die Besonderheiten von Kleinst- und Kleinunternehmen zu berücksichtigen, da deren Probleme nicht mit denen von Großunternehmen vergleichbar sind; |
|
20. |
hält es für erforderlich, Mechanismen zu entwickeln, durch die Forschungstätigkeiten im Rahmen von Konsortien, an denen sich Unternehmen und Forschungseinrichtungen oder Hochschulteams beteiligen, unmittelbar unterstützt werden, sodass ein beschleunigter Transfer von Kompetenzen und Technologien begünstigt wird; |
|
21. |
betont im Einklang mit dem Bericht der unabhängigen Sachverständigengruppe für Forschung und Entwicklung (FuE) und Innovation aus dem Jahre 2006 — mit dem Titel „Creating an Innovative Europe“ —, dass staatliche Beihilfen für andere Unternehmen als KMU angebracht sind, wenn sie zum Zweck der Förderung der Zusammenarbeit mit anderen Unternehmen, KMU, akademischen Einrichtungen in „offenen Innovationsclustern“, Kompetenzzentren und kollaborativen FuE-Programmen erfolgen; |
|
22. |
weist darauf hin, dass der Wohlstand in der Europäischen Union von der Entwicklung erstklassiger innovativer europäischer Industriezweige abhängt; |
|
23. |
begrüßt das Konzept der Technologieplattformen, die sich entwickelnden Forschungsgebieten Schwung verleihen werden, damit diese den Anforderungen des Marktes entsprechen; ist jedoch der Ansicht, dass mehr Beihilfen erforderlich sind, damit die angewandte Forschung zu innovativen Produkten führen kann; begrüßt daher die Absicht der Europäischen Investitionsbank (EIB), die für wachstumsfördernde Investitionen in FuE sowie in KMU zur Verfügung stehenden Mittel deutlich zu erhöhen; weist auf die Schlussfolgerungen der genannten Tagung des Europäischen Rates in Brüssel hin, denen zufolge mit bis zu 30 Milliarden euro in Form von Risikokapital und garantierten Bankkrediten für die Unterstützung von Innovationen und die Stärkung von Maßnahmen im FuE-Bereich gerechnet werden kann; ermutigt die Kommission und die EIB, gemeinsam mit dem privaten Sektor Folgemaßnahmen im Sinne dieser Schlussfolgerungen in die Praxis umzusetzen; |
|
24. |
weist auf das große Potenzial der Nanowissenschaften und der Nanotechnologien hin und fordert die verarbeitende Industrie auf, die technischen Entwicklungen und den einschlägigen europäischen Aktionsplan 2005-2009 zu verfolgen, um die Chancen und neuen Perspektiven zu nutzen, die sich für alle Sektoren der Industrie bieten; |
|
25. |
betont das Problem des Zugangs zu Finanzmitteln und Risikokapital, insbesondere für innovative Neugründungen und KMU; ersucht die Kommission daher, die EIB und den Europäischen Investitionsfonds intensiv in die Arbeit der sektoralen Initiativen einzubeziehen; |
|
26. |
ist der Auffassung, dass die Schaffung einer hochrangigen Arbeitsgruppe sehr nützlich sein könnte, um sicherzustellen, dass die Gesetzgebung auf den Gebieten Industrie, Energie und Umwelt mit dem Ziel größerer Nachhaltigkeit und Wettbewerbsfähigkeit in Einklang stehen; weist darauf hin, dass nicht nur der Strommarkt, sondern auch der Erdgasmarkt in Anbetracht der weit reichenden Auswirkungen dieser Märkte auf einige verarbeitende Industriezweige überprüft werden muss; |
|
27. |
verweist darauf, dass die verarbeitenden Industriezweige häufig durch regionale Konzentration geprägt ist; fordert daher die zuständigen regionalen und nationalen Behörden auf, eng mit den beteiligten wirtschaftlichen und gesellschaftlichen Kreisen zusammenzuarbeiten, um lokale Strategiepläne für die Gebiete aufzustellen, die bereits Zentren innovativer Cluster des verarbeitenden Gewerbes sind oder über das Potenzial dazu verfügen; fordert zu diesem Zweck, dass lokale Strategiepläne darauf ausgerichtet werden, den bestmöglichen Nutzen aus dem Wohlstand schaffenden Primärsektor zu ziehen, des Forschungspotenzials und aller anderen komparativen Vorteile der jeweiligen Region; fordert die Mitgliedstaaten auf, die diesbezüglichen Möglichkeiten im Rahmen der Strukturfonds vollständig auszuschöpfen; |
|
28. |
weist auf die Notwendigkeit hin, bei künftigen gemeinschaftlichen industriepolitischen Maßnahmen nicht nur die sektorale Dimension, sondern auch die territoriale Dimension zu berücksichtigen; stellt fest, dass Gebiete mit einer hohen Konzentration an verarbeitendem Gewerbe Industrie- und Wirtschaftspolitik so gestalten müssen, dass sie deren spezifischen Erfordernissen entsprechen; fordert die Kommission daher auf, den in der Mitteilung angekündigten Vorschlägen zu folgen und weitere Überlegungen darüber anzustellen, wie die Kooperation zwischen den Regionen verstärkt werden kann, welche vor ähnlichen Problemen und Herausforderungen stehen und wie die verarbeitenden Unternehmen in diesen Regionen darin unterstützt werden könnten, Netze zu schaffen, durch die die erforderliche Industrie- und Wirtschaftspolitik weiterentwickelt und koordiniert werden kann; |
|
29. |
hält den Vorschlag der Kommission für sinnvoll, die Industriepolitik mit anderen Politikbereichen zu integrieren und zu koordinieren, vor allem mit der Kohäsions-, der Umwelt-, der Forschungs- und Entwicklungs- und der Energiepolitik; ist sich der Wechselbeziehung zwischen der Kohäsionspolitik und der Industriepolitik bewusst, da Infrastrukturen und Humanressourcen für den Erfolg der Industriepolitik sowie für die Stärkung der wichtigen Rolle der Europäischen Betriebsräte Voraussetzung sind und deshalb Kohärenz zwischen den Politikbereichen und ein hohes Maß an Mitwirkung der Gesellschaft notwendigerweise gegeben sein muss; |
|
30. |
vertritt die Ansicht, dass für Sektoren, die einem starken internationalen Wettbewerb ausgesetzt sind, Maßnahmen ergriffen werden sollten, um ihre Umstrukturierung und Modernisierung zu ermöglichen; führt diesbezüglich einige Initiativen, wie LeaderSHIP 2015, CARS21 und die hochrangige Gruppe für Textil- und Bekleidungserzeugnisse als gute Beispiele an; fordert die Kommission angesichts der dringenden Notwendigkeit von Maßnahmen in diesen Sektoren auf, bis zum Herbst 2006 konkrete Vorschläge zu unterbreiten, die vom Rat auf der Grundlage einer Stellungnahme des Parlaments noch vor Ende 2006 angenommen werden könnten; begrüßt die Absicht der Kommission, solche sektorspezifischen Initiativen für die Industrie in den Bereichen Pharmazie, Chemie, Verteidigung, Raumfahrt und Maschinenbau ins Leben zu rufen; |
|
31. |
vertritt die Auffassung, dass auf den einzelnen Sektoren die Arbeitnehmervertreter, die Verbraucherverbände und die Arbeitgeberverbände an der Debatte beteiligt werden müssen, damit die industriepolitischen Lösungen angemessener und umfassender werden; |
|
32. |
hält es für wichtig, mit allen Beteiligten einen Dialog zu führen, und begrüßt, dass eine Gruppe hochrangiger Experten für Wettbewerb, Energie und Umwelt eingerichtet wurde; |
|
33. |
begrüßt die Schaffung des Europäischen Fonds für die Anpassung an die Globalisierung; fordert, dass er sich darauf konzentrieren sollte, Arbeitslose, die aufgrund der Globalisierung ihren Arbeitsplatz verloren haben, bei der Arbeitssuche zu unterstützen, insbesondere durch die Verbesserung und Anpassung ihrer Qualifikationen; |
|
34. |
verlangt die Ablehnung von Gemeinschaftshilfe für solche Unternehmen, die, nachdem sie in einem Mitgliedstaat Zuschüsse in Anspruch genommen haben, ihre Produktionstätigkeit in einen anderen Staat verlagern, ohne die mit dem betroffenen Mitgliedstaat geschlossenen Verträge voll und ganz einzuhalten; |
|
35. |
tritt dafür ein, im Zuge der Umstrukturierung von Industrieunternehmen die Rechte der Arbeitnehmer zu schützen, wobei die Arbeitnehmervertretungen in vollem Umfang zu unterrichten sind; |
|
36. |
verweist darauf, dass der Dialog zwischen Arbeitnehmern und Arbeitgebern eine Schlüsselrolle bei Angelegenheiten der Modernisierung und der Entwicklung von Ideen spielt, auf deren Grundlage die erforderlichen Änderungen vorweggenommen und umgesetzt werden können, damit die Sektoren wettbewerbsfähig bleiben oder werden; |
|
37. |
fordert die Kommission auf, eine eingehende Analyse der gegenwärtigen Situation der verarbeitenden Industrie in den neuen Mitgliedstaaten und der bevorstehenden Herausforderungen vorzunehmen und dafür zu sorgen, dass die gemeinschaftliche Gesetze korrekt angewandt werden; ist der Auffassung, dass im Anschluss daran Gesamtdaten über die 25 Mitgliedstaaten erhoben werden können und dass auf deren Grundlage eine Bewertung der einzelnen Sektoren vorgenommen und Empfehlungen für eine künftige Industriepolitik vorgelegt werden könnten; |
|
38. |
fordert die Kommission auf, weitere Maßnahmen zur Unterstützung der im wesentlichen exportierenden Unternehmen und der Unternehmen, die in großem Umfang in Forschungs- und Innovationsprojekte investieren, auszuarbeiten; |
|
39. |
fordert die Kommission auf, sich auf die Marktüberwachung und die Bekämpfung des unlauteren Wettbewerbs und der Nachahmungen zu konzentrieren; ersucht die Kommission, bis Ende 2006 konkrete Vorschläge auf dem Gebiet des Schutzes und der Durchsetzung von Rechten am geistigen Eigentum zu unterbreiten; ist diesbezüglich der Auffassung, dass die Anstrengungen im Hinblick auf die Bekämpfung der Einfuhr gefälschter Produkte aus Drittländern intensiviert werden müssen, und dass die Mitgliedstaaten Informationen austauschen und an den Stellen, an denen diese Güter in die Gemeinschaft gelangen, fortschrittlichere Technik einsetzen sollten, um diese Praktiken aufzudecken; |
|
40. |
fordert die Kommission auf, zu beobachten und zu erfassen, inwieweit die europäischen Gesetze zum Schutz der Umwelt und der Gesundheit der Verbraucher im Falle importierter Erzeugnisse beachtet werden und wie sich dies auf die Wettbewerbsfähigkeit der europäischen Erzeugnisse auswirkt; |
|
41. |
betont die Bedeutung des Marktzugangs für die verarbeitende Industrie; fordert die Kommission auf, ihre Bemühungen um eine Zusammenarbeit mit den betreffenden Sektoren fortzusetzen, um internationale Praktiken ermitteln zu können, die schädliche Auswirkungen auf die Wettbewerbsfähigkeit der gemeinschaftlichen Unternehmen haben, insbesondere Reglementierungen und Subventionen, und die Handels- und Investitionshemmnisse, die im Widerspruch zu den internationalen Regeln stehen, beseitigen zu können; sieht in bilateralen Vereinbarungen eine gute Möglichkeit, um diese Herausforderungen in einer fairen, transparenten und zukunftsorientierten Art und Weise zu bewältigen und damit den Grundsatz der Gegenseitigkeit zur allgemeingültigen Regel in den Handelsbeziehungen der Europäischen Union zu machen; |
|
42. |
weist darauf hin, dass die Gesetze bezüglich der Einbeziehung der Erfordernisse des Umweltschutzes in die wirtschaftspolitischen Maßnahmen und Strategien den Mitgliedstaaten die Möglichkeit lassen müssen, wirtschaftliche und finanzielle Instrumente flexibel auszuwählen; |
|
43. |
vertritt die Auffassung, dass bei den anstehenden Maßnahmen, gerade im Rahmen der WTO, das Umfeld und die besonderen Merkmale der einzelnen Sektoren berücksichtigt werden müssen sowie die Chancen und Herausforderungen, vor denen sie stehen, und die Schwierigkeiten der einzelnen Mitgliedstaaten; |
|
44. |
fordert die Mitgliedstaaten und die Kommission auf, Ziele der nachhaltigen Entwicklung zu verfolgen, indem sie wirtschaftliche, soziale und umweltpolitische Aspekte in ein Gleichgewicht bringen; |
|
45. |
beauftragt seinen Präsidenten, diese Entschließung dem Rat und der Kommission sowie den Regierungen und Parlamenten der Mitgliedstaaten zu übermitteln. |
