за сближаване на законодателствата на държавите-членки относно някои компоненти и характеристики на колесните селскостопански и горски трактори

като взе предвид Договора за създаване на Европейската икономическа общност, и по-специално член 100а от него,

като взе предвид предложението на Комисията (1),

в сътрудничество с Европейския парламент (2),

като взе предвид становището на Икономическия и социален комитет (3),

като има предвид, че е важно да се приемат мерки с цел постепенното установяване на вътрешния пазар в рамките на периода, изтичащ на 31 декември 1992 г.; като има предвид, че вътрешният пазар включва зона без вътрешни граници, в която е осигурено свободното движение на стоки, хора, услуги и капитали;

като има предвид, че техническите изисквания, на които тракторите трябва да отговарят в съответствие с националните законодателства, се отнасят, inter alia, до техните маси и размери, регулаторите на скоростта, защитата на техните движещи се компоненти, изпъкнали части и колела, управлението на спирачната система на теглените превозни средства, предно стъкло и друго остъкляване, механичното теглително–прикачно устройство и местоположението и начина на закрепване на задължителните табели и означения върху корпуса на трактора;

като има предвид, че тези изисквания са различни в различните държави-членки; като има предвид, че следователно, е необходимо всички държави-членки да приемат еднакви изисквания, или в допълнение, или на мястото на съществуващите правила, за да може по отношение на всеки тип трактори, да се прилага процедурата за типово одобрение на ЕИО, която бе предмет на Директива 74/150/ЕИО на Съвета от 4 март 1974 г. за сближаването на законодателствата на държавите-членки относно типовото одобрение на колесни селскостопански и горски трактори (4), последно изменена с Директива 82/890/ЕИО (5);

като има предвид, че по отношение, по-специално, на техническите изисквания относно безопасните стъкла – предни стъкла и друго остъкляване, е целесъобразно да се възприемат с някои изменения изискванията, приети от Икономическата комисия за Европа към ООН чрез Регламент № 43 (Единни условия относно одобрението на безопасни стъкла и материали за изработката на остъкляване), добавена към спогодбата от 20 март 1958 г. относно приемането на единни условия за одобрение и взаимно признаване на одобренията за оборудването и частите на моторните превозни средства (6),

1. (Селскостопански или горски) трактор означава моторно превозно средство, оборудвано с колела или гъсенични вериги, и притежаващо най-малко две оси, основната функция на което се състои в неговата теглителна мощност, и което е специално проектирано да бута, превозва или задвижва някои инструменти, машини или ремаркета, предназначени за експлоатация в селското или горското стопанство. Тракторът може да бъде оборудван за превоз на товари и пътници.

2. Настоящата директива се прилага само по отношение на тракторите, определени в параграф 1, оборудвани с пневматични гуми, имащи най-малко две оси, и проектирани за максимална скорост между 6 и 30 километра в час.

1. Никоя държава-членка не може да откаже предоставянето на типово одобрение на ЕИО или на национално типово одобрение по отношение на трактор, или да откаже неговата регистрация, или да забрани продажбата, пускането в употреба или употребата на трактор на основания, свързани с:

ако същите отговарят на изискванията от приложенията, отнасящи се до тях, и ако предните стъкла или другото остъкляване или механичните съединения са обозначени със знака за типово одобрение на ЕИО за компонент.

2. Чрез дерогация от разпоредбите на параграф 1 относно употребата на тракторите, държавите-членки могат, по причини, свързани с теглената маса (теглените маси), да продължат да прилагат своите национални разпоредби, отразяващи, по-конкретно, специалните изисквания по отношение на характера на земния релеф на тяхната територия, в границите на теглените маси, посочени в точка 2.2 от приложение I, доколкото това не предполага промени в конструкцията на тракторите или не изисква допълнително национално типово одобрение.

1. Всяка държава-членка предоставя типово одобрение на ЕИО за компонент за който и да било тип предни стъкла или друго остъкляване и/или механични съединения, който удовлетворява изискванията по отношение на конструкцията и изпитанията, предвидени в приложения III и/или IV.

2. Държавата-членка, предоставила типовото одобрение за компонент, предприема необходимите мерки за да удостовери, доколкото това е необходимо и, ако е необходимо, в сътрудничество с компетентните органи на останалите държави-членки, дали произвежданите модели съответстват на одобрения тип. Този контрол се ограничава до извършването на случайни проверки.

За всеки тип предни стъкла или друго остъкляване или механични съединения, които държавите-членки одобряват в съответствие с член 3, същите предоставят на производителя на трактора, предните стъкла или механичните съединения, или на неговия упълномощен представител, знак за типово одобрение на ЕИО за компонент, съответстващ на образците, поместени в приложение III или IV.

Държавите-членки предприемат всички необходими мерки за да предотвратят употребата на знаци, които могат да внесат объркване между типа оборудване, за който е предоставено типовото одобрение на ЕИО за компонент в съответствие с член 3 и оборудване от други типове.

1. Никоя държава-членка не може да забрани пускането на пазара на предни стъкла или друго остъкляване или механични съединения на основания, свързани с тяхната конструкция, ако върху същите е нанесен знака за типово одобрение на ЕИО за компонент.

2. Независимо от това, дадена държава-членка може да забрани пускането на пазара на предни стъкла или механични съединения, върху които е нанесен знака за типово одобрение на ЕИО за компонент, ако същите не съответстват на одобрения тип.

Въпросната държава информира незабавно останалите държави-членки и Комисията за предприетите мерки, като посочва основанията за своето решение.

Компетентните органи на всяка държава-членка изпращат, в срок от един месец, до компетентните органи на останалите държави-членки копия от сертификатите за типово одобрение на ЕИО за компонент, примери за които се съдържат в приложение III или приложение IV, попълнени за всеки тип предни стъкла или механични съединения, които същите одобряват или отказват да одобрят.

1. Ако държавата-членка, предоставила типовото одобрение на ЕИО за компонент, установи, че известен брой предни стъкла или механични съединения, върху които е нанесен един и същ знак за типово одобрение на ЕИО, не съответстват на одобрения тип, държавата-членка предприема необходимите мерки за да гарантира, че произвежданите модели съответстват на одобрения тип. Компетентните органи на въпросната държава уведомяват компетентните органи на останалите държави-членки за предприетите мерки, които могат, ако това е необходимо, в случаите на сериозно и многократно несъответствие, да се изразят в оттегляне на типовото одобрение на ЕИО за компонент. Упоменатите органи предприемат необходимите мерки, ако са уведомени от компетентните органи на друга държава-членка за подобно несъответствие.

2. В срок от един месец, компетентните органи на държавите-членки се уведомяват взаимно за всяко оттегляне на типово одобрение на ЕИО за компонент и за причините за това си действие.

Всяко решение, взето в съответствие с разпоредбите, приети в изпълнение на настоящата директива, за отказ или оттегляне на типово одобрение на ЕИО за компонент за предно стъкло или механично съединение или забрана на тяхното пускане на пазара или експлоатация, излага подробно причините, върху които същото се основава. Подобни решения се съобщават на заинтересованите страни, които трябва едновременно с това да бъдат информирани за средствата за правна защита на тяхно разположение по силата на действащото законодателство в държавите-членки и за сроковете, предоставени за реализирането на въпросните средства за правна защита.

Измененията, необходими за привеждане на изискванията от приложенията в съответствие с техническия прогрес, се приемат съгласно процедурата по член 13 от Директива 74/150/ЕИО.

1. Държавите-членки въвеждат в сила разпоредбите, необходими за да се съобразят с настоящата директива, преди 31 декември 1989 г. Те незабавно информират Комисията за това.

2. Държавите-членки съобщават на Комисията текста на основните разпоредби от националното законодателство, които те приемат в областта, уредена с настоящата директива.

Адресати на настоящата директива са държавите-членки.

Съставено в Брюксел на 21 декември 1988 година.

За Съвета

Председател

V. PAPANDREOU

е разрешената максимална маса, която типът трактор може да тегли. Тя може, например, да включва едно или няколко теглени ремаркета или различни селскостопански или горски инструменти. Прави се разлика между технически допустимата теглена маса по данни на производителя и разрешената теглена маса в съответствие с определението от точка 2.2 по-долу.

1.5. „Механично теглително-прикачно устройство“

е компонент на трактора, конструиран да осигури механичната връзка между трактора и тегленото превозно средство.

1.6. „Маса на трактора без товар при движение (Mt)“

означава масата, определена в точка 2.4 от приложение I към Директива 74/150/ЕИО.

1.7. „Технически допустима маса на теглено средство“ е максималната маса, посочена от производителя, по отношение на:

Максималните размери на трактора са както следва:

2.1.4. Измерванията за целите на определянето на тези размери се извършват както следва:

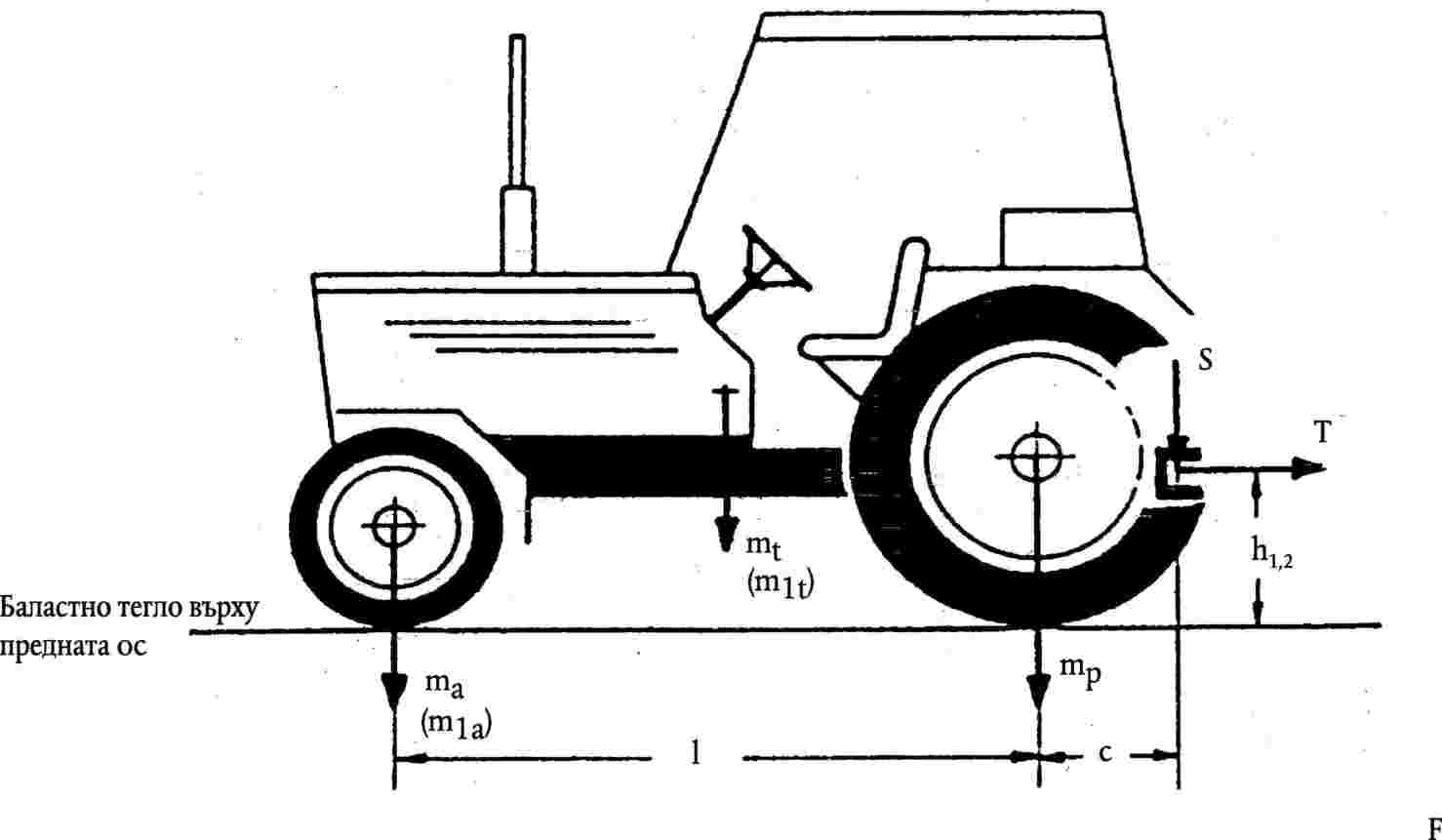

Допустимата теглена маса не трябва да бъде по-голяма от:

2.2.1.1. технически допустимата теглена маса в съответствие с точка 1.7, препоръчана от производителя на трактора;

2.2.1.2. теглената маса, предвидена за теглещото приспособление в съответствие с типовото одобрение на ЕИО за компонент.

2.2.2. Когато дадена държава-членка прилага член 2, параграф 2, теглената маса (теглените маси) трябва да бъде (бъдат) посочена (посочени) върху регистрационния сертификат на трактора.

РЕГУЛАТОР НА СКОРОСТТА И ЗАЩИТА НА ДВИЖЕЩИ СЕ КОМПОНЕНТИ, ВЪНШНИ ИЗПЪКНАЛИ ЧАСТИ И КОЛЕЛАТА

1.1. Ако стандартната практика на производителя предвижда оборудване на тракторите с регулатор на скоростта, последният трябва да бъде инсталиран и конструиран по начин, при който тракторът удовлетворява изискванията по отношение на максималната проектна скорост от Директива 74/152/ЕИО (1).

2. ЗАЩИТА НА ДВИЖЕЩИ СЕ КОМПОНЕНТИ, ВЪНШНИТЕ ИЗПЪКНАЛИ ЧАСТИ И КОЛЕЛАТА

2.1.1. Движещите се компоненти, външните изпъкнали части и колелата на тракторите трябва да бъдат проектирани, монтирани и обезопасени по начин, който изключва възможността от злополуки при нормални условия на експлоатация.

2.1.2. Счита се, че изискванията от точка 2.1.1 са удовлетворени, ако са удовлетворени изискванията, предвидени в точка 2.3. Допускат се различни от описаните в точка 2.3 решения, ако производителят приведе доказателства в полза на това, че същите са най-малко еквивалентни на изискванията от точка 2.3.

2.1.3. Защитните устройства трябва да бъдат надеждно закрепени към тракторите. „Надеждно закрепени“ предполага, че демонтирането на въпросните устройства може да се извършва единствено с помощта на инструменти.

2.1.4. Всички кожуси, капаци и люкове, които могат да причинят нараняване при рязко затваряне, трябва да бъдат изпълнени по начин, който изключва възможността от случайно затваряне (например, чрез предпазни устройства или подходящ монтаж или конструктивно оформление).

2.1.5. Дадено защитно устройство може да обслужва няколко точки на опасност. Независимо от това, за устройства, които могат да бъдат задействани единствено при работещ двигател например, устройства за регулиране, поддръжка или гасене на смущенията, и които се обслужват от общо защитно устройство, трябва да се предвидят допълнителни обезопасяващи устройства.

2.1.6. Закрепващите приспособления (например, пружинни скоби или клапи)

трябва да бъдат надеждно свързани или с корпуса на трактора, или с защитното устройство.

„Защитно устройство“ е устройство, предназначено да предпази опасните части.. По смисъла на настоящата директива, защитни устройства могат да бъдат различните прегради, капаци или кожуси.

2.2.1.1. „Защитен екран“ е предпазно устройство, разположено в предната част на опасната част, което самостоятелно или с други части на машината предпазва от всички страни срещу допир до опасната част.

2.2.1.2. „Люк или капак“ означава защитно устройство, разположено пред дадена опасна част, което осигурява защита срещу контакта с опасната част откъм обезпечената с покритие страна.

2.2.1.3. „Кожух“ означава предпазно устройство, което с помощта на релса, решетка или друго подобно приспособление обезпечава необходимото разстояние на безопасност с оглед на предотвратяването на контакта с опасната част.

„Опасна част“ е всяка част, която в резултат на разположението на детайлите или конструкцията на неподвижната или движеща се част на трактора създава опасност от нараняване. Опасните части са притискащи, режещи, пробиващи, проникващи, захващащи, увличащи и въздействащи части.

2.2.2.1. „Точка на притискане“ е всяка опасна точка, където частите се движат относително една спрямо друга или спрямо неподвижни части по такъв начин, че могат да причинят притискане на хора или на отделни части от техните тела

2.2.2.2. „Точка на срязване“ е всяка опасна точка, където частите се движат една до друга или покрай други части по такъв начин, че могат да причинят притискане или защипване на хора или на отделни части от техните тела.

2.2.2.3. „Точка на порязване, пробиване и проникване“ е всяка опасна точка, където частите, подвижни или неподвижни, са с остри ръбове, заострени или притъпени и могат да наранят хора или отделни части на техните тела.

2.2.2.4. „Точка на захващане“ е всяка опасна точка, където издатъци с остри ръбове, зъбци, щифтове, винтове или болтове, гресьори, валове, накрайници на валове и други подвижни части могат да захванат и увлекат хора или отделни части от техните тела или облекло.

2.2.2.5. „Точка на увличане или въздействие“ е всяка опасна точка, чиито части чрез придвижване свиват пространството, в което хора, отделни части на техните тела или дрехи могат да бъдат притиснати.

2.2.3. „Досегаемост“ е максималното разстояние, което може да бъде достигнато от хора или отделни части от техните тела, насочени нагоре, надолу, навътре, над, около или срещу, без помощта на някакъв предмет (фигура 1).

2.2.4. „Безопасно разстояние“ е разстоянието, съответстващо на досегаемостта или на размерите на тялото плюс безопасно допустимо разстояние (фигура 1).

2.2.5. „Команден орган“ е всяко устройство, чието директно задействане прави възможно положението или действието на трактора или на присъединено към него съоръжение, да се промени.

2.3. Безопасно разстояние с оглед на предотвратяването на контакта с опасните части

2.3.1. Безопасното разстояние се измерва спрямо онези точки, които могат да бъдат достигнати във връзка със стартирането, обслужването или проверката на трактора, както и спрямо подовата повърхност. С „обслужване и проверка на трактора“ се обозначават единствено дейности, които се извършват по правило от самия водач в съответствие с инструкциите за експлоатация. Определянето на разстоянията на безопасност се базира на допускането, че тракторът е в състоянието, за което същият е бил проектиран, и за достигане до опасната част не се използват никакви средства.

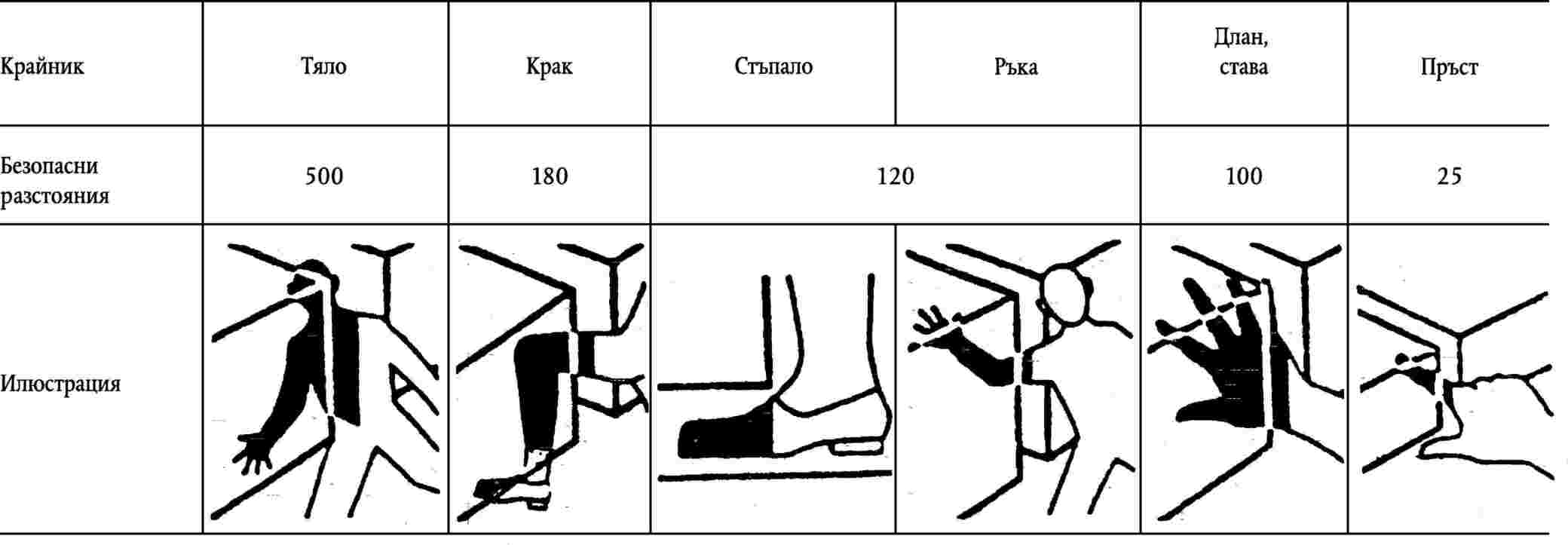

Разстоянията на безопасност съответстват на посоченото в точки от 2.3.2.1 до 2.3.2.5. В някои конкретни участъци или за някои конкретни компоненти, подходящо ниво на безопасност е осигурено, ако тракторът съответства на изискванията, съдържащи се в точки от 2.3.2.6 до 2.3.2.14.

Безопасното разстояние в посока нагоре за лицата в изправено стоящо положение е 2 500 мм (виж фигура 1).

Разстоянията на безопасност при низходящо протягане над преграда са:

а= разстояние от нивото на пода до опасната точка;

b= височина на преградата или предпазното устройство;

c= хоризонтално разстояние между опасната точка и преградата (виж фигура 2).

При протягане в посока надолу над преградата трябва да се спазват разстоянията на безопасност, посочени в таблица 1.

Трябва да се спазва, като минимум, безопасното разстояние, посочено в таблица 2 по-долу, за да може съответната част от тялото да не достигне до опасната точка. При прилагането на безопасното разстояние се допуска, че основната телесна става опира плътно в ръба на предпазното устройство. Счита се, че разстоянията на безопасност са спазени единствено когато е налице убеденост, че въпросната част от тялото не може в никакъв случай да се придвижи или проникне по-нататък.

Ако е възможно проникване в или през отвори, при което могат да бъдат достигнати опасни части, трябва да се спазват минималните безопасни разстояния, посочени в таблици 3 и 4.

Частите, които се движат по отношение една на друга, или подвижните части, които опират върху неподвижни такива, не се разглеждат като рискови фактори при условие че не отстоят една от друга на разстояние по-голямо от 8 мм.

Безопасни разстояния при продълговати и успоредни отвори

b е безопасното разстояние от опасната точка

Безопасни разстояния при квадратни или кръгли отвори

а е диаметъра или дължината на страната на отвора

b е безопасното разстояние от опасната точка

2.3.2.5. Безопасни разстояния в точките на притискане

Дадена точка на притискане не се разглежда като опасна за показаната част от тялото, ако съответното разстояние на безопасност не е по-малко от посочената в таблица 5 стойност, и ако е гарантирано, че не е възможно проникване на съседната по-широка част от тялото.

Пространството между всеки два крачно-управляеми механизма и отворите, в които са поместени органите за управление, не се разглеждат като точки на прищипване и приплъзване.

2.3.2.7.1. Зад равнината, минаваща през равнината на симетрия на осовите точки на повдигащите пръти в системата на триточковия съединител, трябва да се поддържа минимален резерв на безопасност от 25 мм между движещите се части за всяка точка от хода на повдигащото устройство, но не и за крайното горно и долно положение 0,1 n, заедно с разстояние от 25 мм или минимален ъгъл от 30 градуса за приплъзващите се части, които предизвикват промяна на ъгловото положение (виж фигура 3). Ходът n', намален с 0,1 n в долния и горния край се дефинира както следва (виж фигура 4):

2.3.2.7.2. За ход n на хидравличното повдигащо устройство, долното положение А на съединителната точка на долната връзка се ограничава от размера „14“ в съответствие с ISO стандарта 730, част 1, докато горното положение В се ограничава от максималния хидравличен ход. Ходът n' съответства на хода n, намален нагоре и надолу с 0,1 n, и представлява вертикалното разстояние между А' и В'.

2.3.2.7.3. Освен това, в рамките на хода n' трябва да се спазва минимално разстояние на безопасност 25 мм по отношение на съседните части около профила на повдигащите пръти.

2.3.2.7.4. Ако, при триточковия съединител, се използват съединителни устройства, които не налагат необходимост от наличие на оператор между трактора и носения инструмент (например, при бързодействащите съединители), не се прилагат условията от точка 2.3.2.7.3.

2.3.2.7.5. Ръководството за експлоатация трябва да съдържа конкретна информация относно опасните точки, разположени в предната част на равнината, дефинирана в първото изречение от точка 2.3.2.7.1.

2.3.2.8.1. Във всяка точка от хода n на повдигащото устройство, но не и в крайното горно и крайното долно положение 0,1 n, трябва да се поддържа минимален резерв на безопасност от 25 мм между движещите се части, заедно с минимален ъгъл от 30 градуса или резерв на безопасност от 25 мм в случаите, когато е налице промяна на ъгловото положение, причинено от приплъзващите се части. Ходът n', намален с 0,1 n в долния и горния край, се дефинира както следва (виж също фигура 4).

2.3.2.8.2. За ход n на хидравличното повдигащо устройство, долното крайно положение А на съединителната точка на долната връзка се ограничава от размера „14“ в съответствие с ISO стандарта 8759, част 2, докато горното крайно положение В се ограничава от максималния хидравличен ход. Ходът n' е намален нагоре и надолу с 0,1 n, и представлява вертикалното разстояние между А' и В'.

2.3.2.8.3. Ако, при долните връзки на предния триточков съединител, се използват съединителни устройства (например бързодействащ съединител), които не налагат необходимост от наличие на оператор между трактора и закрепения инструмент, не се прилагат условията от точка 2.3.2.8.1 в обсега с радиус 250 мм от точките, в които долните връзки са съединени с трактора. Независимо от това, около външната част на ходовите лостове/цилиндри трябва да се поддържа задължителен минимален резерв на безопасност от 25 мм спрямо съседните части в рамките на дефинирания ход n'.

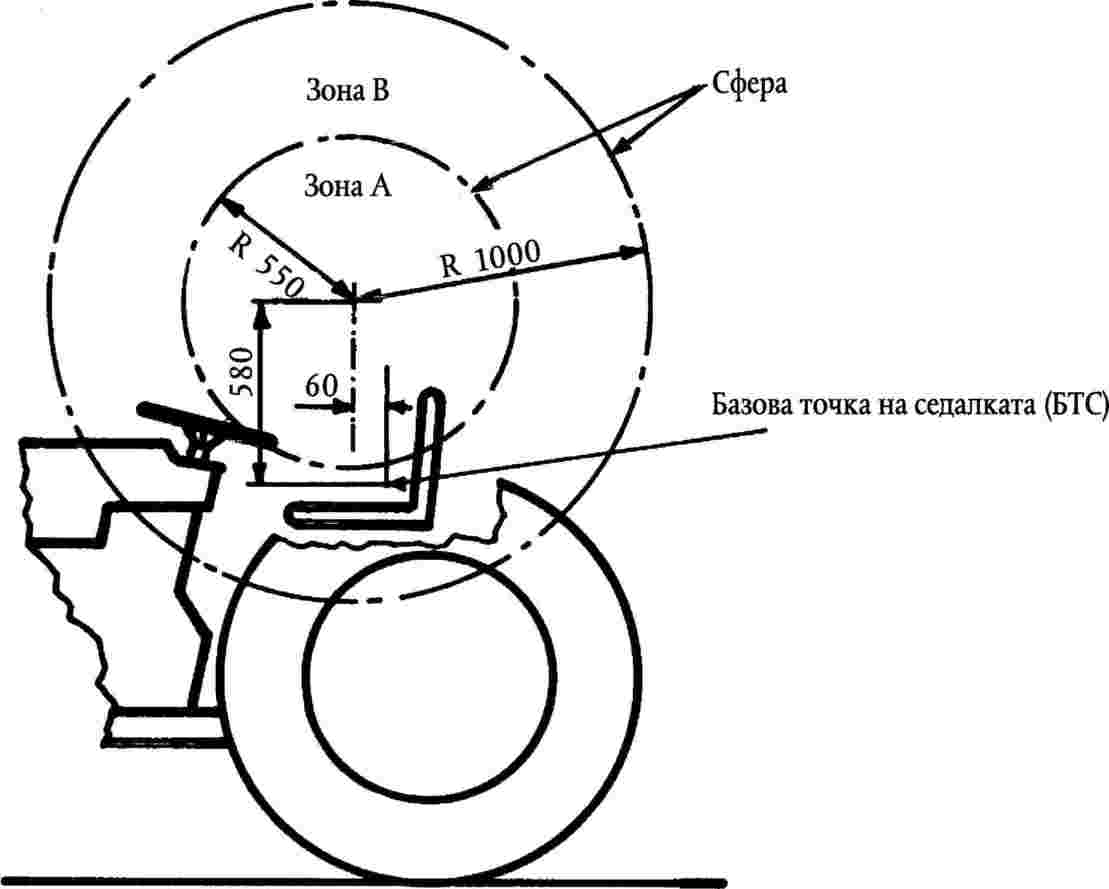

В седящо положение, ръцете и краката на водача трябва да бъдат надеждно изолирани от всички точки на прищипване и приплъзване. Това изискване се счита за удовлетворено, ако са изпълнени следните условия:

2.3.2.9.1. Седалката на водача е в средно положение в направленията на своето надлъжно и вертикално регулиране. Пространството на обсега на водача се подразделя на зона А и зона В. Централната сферична точка на тези зони отстои на 60 мм пред и 580 мм над контролната точка на седалката (виж фигура 5). Зона А представлява сфера с диаметър 550 мм, а зона В е разположена между въпросната сфера и сферата с радиус 1 000 мм.

2.3.2.9.2. Близо до точките на прищипване и приплъзване се поддържа разстояние на безопасност, съответно, 120 мм в зона А и 25 мм в зона В, а в случаите на приплъзващи се части, които предизвикват промяна на ъгловото положение, се поддържа минимален ъгъл 30 градуса.

2.3.2.9.3. В зона А под внимание се вземат единствено точките на прищипване и приплъзване, предизвикани от части, които са приведени в движение с помощта на външен източник на енергия.

2.3.2.9.4. Ако оформянето на дадена опасна точка се дължи на наличието на разположени в съседство със седалката конструктивни части, между въпросната конструктивна част и седалката се поддържа разстояние на безопасност най-малко 25 мм. Няма опасни точки между облегалката на седалката и съседно разположените конструктивни части, разположени зад облегалката, ако съседно разположените конструктивни части са гладки и самата облегалка на седалката е заоблена в съседния участък и не притежава остри върхове.

2.3.2.10.1. Ако има части, които могат да представляват опасност за краката, трябва да се предвиди инсталирането на обезопасяващи устройства в полусферата с радиус 800 мм, насочена надолу от предния край на възглавницата на седалката.

2.3.2.10.2. В съответствие с точка 2.3.2.9 (виж фигура 6) опасните точки в зона А и зона В трябва да бъдат обезопасени с помощта на сфера, центърът на която отстои на разстояние 670 мм от средата на предния край на пътническата седалка.

2.3.2.11. Трактори с тясна колея (трактори с колея, съответстваща на определението от второто тире на член 1 от Директива 87/402/ЕИО).

2.3.2.11.1. При тракторите с тясна колея изискванията от точка 2.3.2.9 не се прилагат по отношение на зоните, разположени под равнината, наклонена под ъгъл 45 градуса спрямо задната част и напречна на направлението на хода, и минаваща през точка, разположена на 230 мм зад базовата точка на седалката (виж фигура 7). Ако в тази зона има някакви опасни точки, върху трактора трябва да се поставят съответни предупредителни надписи.

2.3.2.11.2. Раздели II.1 и II.2 от приложение I към Директива 80/720/ЕИО се отнасят до достъпа до седалката на водача.

2.3.2.11.3. Раздел I.6 от приложение I към Директива 80/720/ЕИО се отнася до органите за управление.

2.3.2.11.4. Пред контролната равнина, която минава перпендикулярно спрямо надлъжната ос на превозното средство през центъра на ненатоварения педал (съединител и/или работна спирачка) трябва да се осигури защита срещу силно нагорещените компоненти на изпускателната уредба, ако същите са разположени до 300 мм в горната зона (700 мм над повърхността на пода) и до 150 мм в долната зона (виж фигура 8). Странично, подлежащата на обезопасяване зона се ограничава от външния контур на трактора и външния контур на изпускателната уредба.

Силно нагорещените компоненти на изпускателната уредба, минаващи под входното стъпало, трябва да бъдат покрити върху вертикалната си проекция, или пък топлинно изолирани.

2.3.2.12. Конфигурация и обозначения върху гъвкавите хидравлични тръби

2.3.2.12.1. Гъвкавите хидравлични тръби трябва да бъдат конфигурирани по начин, който изключва възможността от тяхното механично и термично увреждане.

2.3.2.12.2. Гъвкавите хидравлични тръби трябва да се идентифицират лесно и да бъдат обозначени незаличимо със следната информация:

2.3.2.12.3. Гъвкавите хидравлични тръби в съседство със седалката на водача или пътническата седалка трябва да бъдат конфигурирани и обезопасени по начин, при който в случай на възникване на неизправност по тях, това да не създава риск за никого.

Компоненти, които се движат един спрямо друг, или спрямо неподвижни части, трябва да бъдат обезопасени, ако попадат в зоната, дефинирана в точки 2.3.2.9 и 2.3.2.10.

Ако е монтирано шарнирно кормилно управление, в диапазона на съчленяването трябва да има незаличими и ясно четливи обозначения върху двете страни на трактора, указващи с помощта на илюстративен символ или с помощта на текст, че оставането в необезопасения диапазон на съчленяването не е разрешено. Съответните указания трябва да бъдат включени в ръководството за експлоатацията.

2.3.2.14. Закрепени към трактора трансмисионни валове

Трансмисионните валове (например, за четириколесно задвижване, които могат да се въртят единствено, когато тракторът е в движение) трябва да бъдат обезопасени, ако са разположени в зоната, дефинирана в точки 2.3.2.9 и 2.3.2.10.

2.3.2.15. Свободна зона около задвижващите колела

2.3.2.15.1. Свободните зони на кожусите на колелата трябва да удовлетворяват следните изисквания.

„Свободна зона“ означава пространството, което трябва да остане свободно около гумите на задвижващите колела по отношение на съседно разположените части на превозното средство.

Свободната зона на задвижващите колела, когато тракторът е оборудван с най-големия размер гуми, трябва да притежава размерите, предвидени на фигура 9 и в таблица 6 по-долу.

При тракторите с тясна колея се допуска свободна зона, по-малка от илюстрираната на фигура 9 и в таблица 6 в допълнение към зоните, посочени в точки 2.3.2.9 и 2.3.2.10, ако кожусите за колелата се използват за изстъргване на полепналата по колелата пръст.

2.4. Метод за определяне на базовата точка на седалката

По-долу се съдържа описание на метода и устройството за определяне на базовата точка за всички типове тапицирани седалки.

Точка, разположена във вертикалната надлъжна равнина на симетрия на устройството за идентифициране на БТС, показано на фигура 10, което се разполага върху седалката на водача в съответствие с точки 2.4.4 и 2.4.6.

Базовата точка на седалката се установява по отношение на превозното средство и не мени положението си в зависимост от регулирането и/или колебанията на седалката.

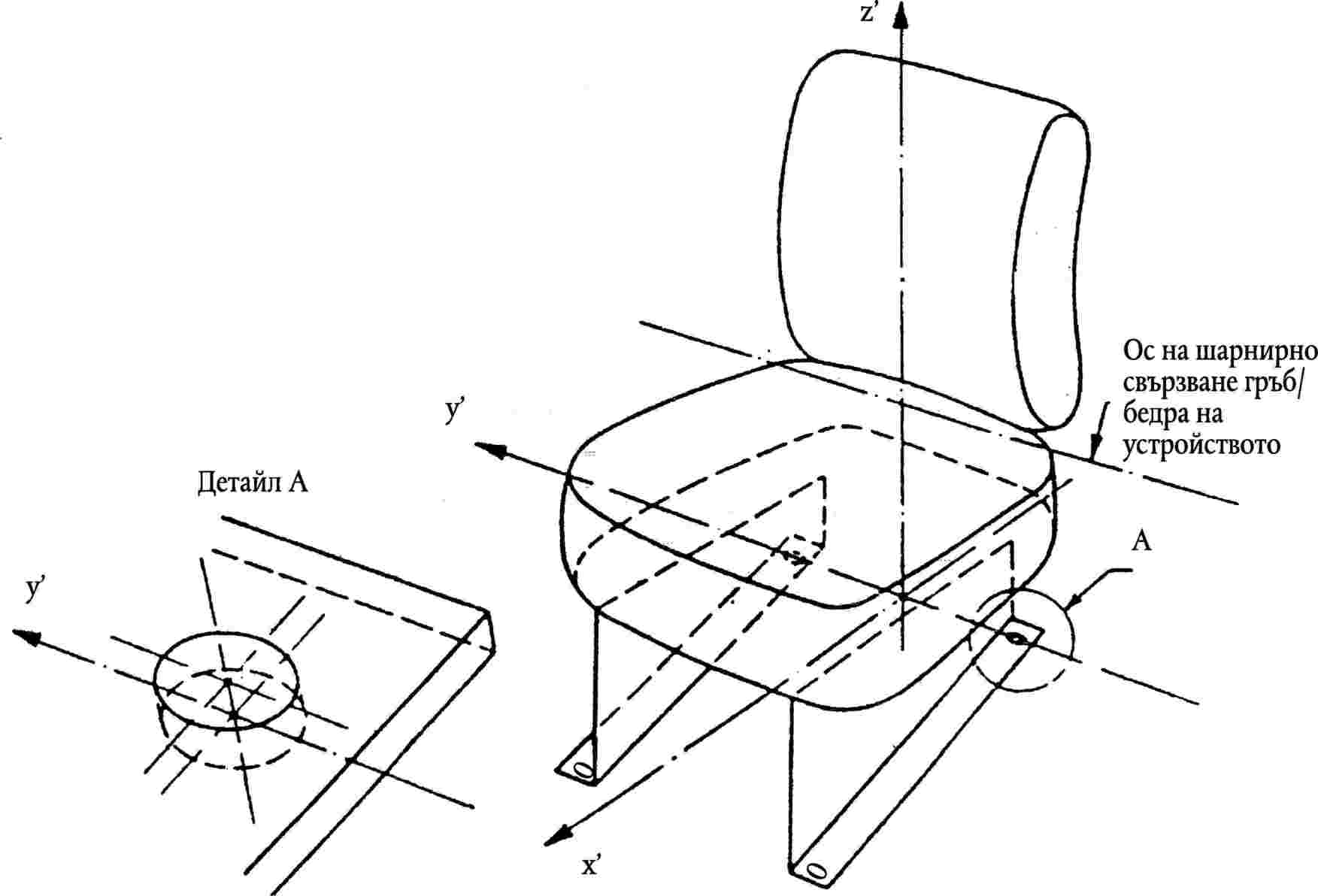

2.4.3. Устройство за определяне на базовата точка на седалката (БТС)

Устройството за определяне на БТС трябва да бъде аналогично на показаното на фигура 10. Масата на въпросното устройство е 6 ± 1 кг, а неговата долна страна трябва да бъде равна и гладка.

2.4.4. Регулиране на седалката за целите на определянето на базовата точка (БТС)

При наличие на възможност за регулиране на седалката и нейното окачване, седалката се регулира както следва преди определянето на базовата точка:

Забележка: Водачът с маса 75 кг представлява приблизителна стойност на установеното върху седалката идентифициращо устройство, натоварено с маса 65 кг.

2.4.5. Определяне на трите контролни оси x', y' и z' за целите на определянето на БТС

2.4.6. Метод за определяне на базовата точка на седалката (БТС)

Базовата точка на седалката (БТС) се определя с помощта на устройството, показано на фигура 10 следвайки следната процедура:

ИЗИСКВАНИЯ КЪМ ОБОРУДВАНЕТО, ОПРЕДЕЛЕНИЯ, ЗАЯВЛЕНИЕ ЗА ТИПОВО ОДОБРЕНИЕ ЗА КОМПОНЕНТ, ТИПОВО ОДОБРЕНИЕ ЗА КОМПОНЕНТ, ОБОЗНАЧЕНИЯ, ОБЩИ ТЕХНИЧЕСКИ УСЛОВИЯ, ИЗПИТВАНИЯ И СЪОТВЕТСТВИЕ НА ПРОИЗВОДСТВОТО

Селскостопанските и горските трактори могат да бъдат оборудвани по преценка на техния производител с:

1.1.1. предни стъкла и прозоречни стъкла, различни от предните стъкла, които са предмет на условията от настоящото приложение;

1.1.2. предни стъкла, за които се отнасят изискванията по отношение на стъклата, които не са предни стъкла, от обхвата на настоящото приложение, с изключение на изискванията от точка 9.1.4.2 от приложение III В към настоящата директива (прозоречни стъкла с нормална светлинна пропускливост по-малка от 70 %).

2.1. „Закалено стъкло“ е стъкло, състоящо се от един слой стъкло, което е било подложено на специална обработка с цел увеличаване на неговата механична якост и неговото разпръскване на парчета при счупване;

„Пластово стъкло“ е стъкло, включващо два или повече слоя стъкла, съединени чрез един или повече междинни слоя от пластмасов материал. Пластовото стъкло може да бъде:

2.2.1. „обикновено“, ако нито един от стъклените слоеве, от които се състои, не е обработен, или

2.2.2. „обработено“, когато поне един от стъклените слоеве, от които се състои, е специално обработен, за да се увеличи неговата механична якост и неговата картина на разрушаване при счупване;

2.3. „безопасно стъкло с пластмасово покритие“ е стъкло определението за което се съдържа в точка 2.1 или 2.2, и което съдържа нанесено върху вътрешната му повърхност пластмасово покритие;

2.4. „безопасно стъкло от стъкло-пластмаса“ е пластово стъкло, състоящо се от единичен лист стъкло и един или няколко листа пластмаса, като най-малко един от тях служи за междинен слой. Пластмасовите листове трябва да са от вътрешната повърхност на стъклото, когато стъклото е монтирано на колесния трактор;

„група предни стъкла“ е група, състояща се от предни стъкла с различна форма и размери, подложени на изпитване за установяване на техните механични свойства, характеристиките им при картина на разрушаване и по време на изпитвания за устойчивост на въздействие от околната среда;

2.5.1. „плоско предно стъкло“ е предно стъкло, имащо номинална кривина не повече от 10 mm на линеен метър, измерена по височината на участъка;

2.5.2. „извито предно стъкло“ е предно стъкло, имащо номинална кривина, по-голяма от 10 mm на линеен метър, измерена по височината на участъка;

2.6. „двоен прозорец“ е комплект от два панела, монтирани поотделно на един и същ отвор на колесния трактор;

„двойно стъкло“ е елемент, съставен от два панела, трайно съединени при производството им и разделени от еднородно празно пространство;

2.7.1. „симетрично двойно стъкло“ е двойно стъкло, при което двата съставни панела са от един и същи тип (закалени или пластови стъкла и др.) и притежават идентични основни и вторични характеристики;

2.7.2. „асиметрично двойно стъкло“ е двойно стъкло, при което двата съставни панела са от различен тип (закалени или пластови стъкла и др.) или притежават различни основни и вторични характеристики;

2.8. „основна характеристика“ е характеристика, която значително променя оптичните и/или механичните свойства на стъклото по отношение на функцията, която стъклото изпълнява на трактора. Този термин обхваща също търговското наименование или марка;

2.9. „вторична характеристика“ е характеристика, която може да промени оптичните и/или механичните свойства на стъклото по начин, който има значение за функцията, която то трябва да изпълнява на трактора. При оценка на степента на промяната се отчитат показателите на трудност;

2.10. „показател на трудност“ е двустепенна система за класифициране, прилагана за наблюдаваните в практиката изменения на всяка вторична характеристика. Изменение от показател „1“ към показател „2“ показва необходимост от повторно изпитание;

2.11. „разгъната площ на предното стъкло“ е най-малкия правоъгълен стъклен лист, от който може да се направи предно стъкло;

„ъгъл на наклона на предното стъкло“ е ъгъла, образуван от една вертикална линия и една права линия, която свързва най-горната и най-долната крайни точки на предното стъкло, като двете линии лежат във вертикалната равнина, съвпадаща с надлъжната ос на трактора.

2.12.1. Ъгълът на наклона се измерва върху разположен върху земната повърхност трактор в ненатоварено състояние.

2.12.2. Тракторите, притежаващи хидропневматично, хидравлично или пневматично окачване, или устройство за автоматично регулиране на пътния просвет в зависимост от натоварването, се подлагат на изпитание при посочените от производителя нормални експлоатационни условия;

2.13. „височина на сегмента h“ е максималното разстояние, измерено под приблизително прави ъгли спрямо стъклото, което разделя неговата вътрешна повърхност от равнина, преминаваща през краищата на стъклото; (виж фигура 1 от приложение III O);

„тип стъкло“ е стъкло, което отговаря на определенията от точки 2.1 до 2.4, което не показва никакви съществени различия по отношение на основните и вторичните характеристики, упоменати в приложения III Г до III М);

2.14.1. Независимо, че промяната на дадена характеристика означава промяна на типа на изделието, в някои случаи се допуска промяната на формата или някой от размерите да не налага задължително условие за провеждане на пълната поредица от изпитвания. При някои от изпитванията, предписани в отделните приложения, стъклата могат да бъдат обединени в една група, ако е очевидно, че същите притежават сходни основни характеристики.

2.14.2. Стъкла, които се различават единствено по второстепенните си характеристики, могат да се разглеждат като принадлежащи към един и същи тип; независимо от това, някои от изпитванията, ако същите са изрично предвидени в условията за изпитванията, могат да се извършат върху отделни образци от въпросните стъкла.

2.15. „радиус на кривина, r“ е приблизителната стойност на най-малкия радиус на дъгата на предното стъкло, измерена в периметъра с най-голяма извитост.

3. ЗАЯВЛЕНИЕ ЗА ТИПОВО ОДОБРЕНИЕ ЗА КОМПОНЕНТ

3.1. Заявлението за типово одобрение на ЕИО за компонент за даден тип остъкляване се подава от производителя на съответното защитно стъкло или неговия надлежно упълномощен представител. Заявление може да бъде подадено само в една държава-членка.

За всеки тип безопасни стъкла, заявлението се придружава от посочените по-долу документи в три екземпляра при посочване на следните данни:

техническо описание, обхващащо всички основни и второстепенни характеристики и,

3.2.1.1. за остъкляване, различно от предни стъкла, чертежи във формат не по-голям от А4 или кратен на този формат, показващи:

3.2.1.2.1. списък на моделите предни стъкла, за които е заявено типово одобрение за компонент, в който е посочено името на производителя на тракторите и типа (типовете) трактори.

чертежи в мащаб 1:10 и схеми на предните стъкла и техния монтаж върху трактора, достатъчно подробни, така че да отразяват:

3.2.1.2.2.1. положението на предното стъкло по отношение на точка R, както е дефинирано в точка 1.2 от приложението „Зрително поле“ към Директива 74/347/ЕИО на Съвета от 25 юни 1974 г. за сближаване на законодателствата на държавите-членки относно зрителното поле и чистачките на предното стъкло на колесните селскостопански и горски трактори.

3.2.1.2.2.3. положението и размерите на зоната за проверка на оптичните характеристики и, при необходимост, на участъците, заздравени в различна степен;

3.2.1.2.2.4. разгънатата площ на предното стъкло;

3.2.1.2.2.5. максималната височина на сегмента на предното стъкло; и

3.2.1.2.2.6. радиуса на кривината на предното стъкло (само за целите на класифицирането на предните стъкла по групи);

3.2.1.3. за двойното остъкляване, чертежи във формат, не по-голям от А4 или кратен на този формат, отразяващи освен информацията, посочена в точка 3.2.1.1:

3.3. Освен това, заявителят трябва да осигури достатъчен брой тестови проби и проби от обработените стъкла от разглежданите модели, който брой, при необходимост, се определя съвместно с техническата служба, отговаряща за провеждането на изпитанията.

3.4. Преди да предостави типовото одобрение за компонент, компетентният орган трябва да удостовери наличието на удовлетворяващи мерки за осъществяване на ефективен контрол върху съответствието на производството.

4.1. Върху всяко защитно стъкло, включително пробите и изпитателните образци, представени за типово одобрение като компоненти, трябва да бъдат нанесени фирменото наименование или търговския знак на производителя. Маркировката трябва да бъде ясно четлива и незаличима.

5.1. Ако пробите, представени за получаване на типово одобрение за компонент, отговарят на изискванията от точки 5 до 7 по-долу, се предоставя типово одобрение за съответния тип безопасни стъкла.

5.2. На всеки тип, съгласно определенията от приложения III Д, III Ж, III Л и III М, или, по отношение на предните стъкла, на всяка одобрена група, се дава номер на типово одобрение за компонент. Първите две цифри на номера (засега 00 за първоначалния вариант на настоящата директива) обозначават серията на поправките, които са били внесени по силата на последните съществени технически изменения на настоящата директива към датата на издаването на типовото одобрение. Дадена държава-членка не може да присвои същия номер на друг тип или друга група безопасни стъкла.

Държавите-членки се уведомяват за типовото одобрение за компонент, разширяването на обхвата или отказа за издаване на такова за даден тип безопасни стъкла, съгласно настоящата директива под формата на съобщение, изготвено в съответствие с образеца, съдържащ се в приложение III Б към настоящата директива и нейните допълнения.

5.3.1. По отношение на предните стъкла, към съобщението за типово одобрение на ЕИО за компонент трябва да се приложи документ, съдържащ описание на всички модели предни стъкла принадлежащи към типово одобрената група, както и характеристиките на групата в съответствие с допълнение 8 към приложение III Б.

Освен обозначенията, предвидени в точка 4.1, на добре видимо място върху всички безопасни стъкла и двойни стъкла, съответстващи на типа, одобрен по силата на настоящата директива, трябва да бъде нанесен знака за типово одобрение на ЕИО за компонент. Върху всяко от съставните стъкла на двойните прозоречни стъкла може, също така, да се нанесе който и да било специален знак за типово одобрение за компонент.

Знакът за типово одобрение за компонент се състои от:

5.4.1. правоъгълна клетка, в която е поместена малка буква „е“, последвана от опознавателния номер на държавата, която е предоставила типовото одобрение (1);

5.4.2. номера на типовото одобрение, разположен отдясно на правоъгълната клетка, предвидена в точка 5.4.1.

В близост до гореописания знак за типово одобрение на ЕИО се разполагат следните допълнителни обозначения:

I: за закалено стъкло (I/P ако същото е снабдено с покритие) (2),

II: за обикновено пластово стъкло (II/P ако същото е снабдено с покритие) (2),

III: за обработено пластово стъкло (III/P ако същото е снабдено с покритие) (2),

V: за прозоречни стъкла, които не са предни стъкла, за които се отнасят условията от точка 9.1.4.2 от приложение III В;

Т: за предни стъкла, които отговарят на изискванията за стъклата, които не са предни стъкла, с изключение на стъклата, за които се отнасят условията от точка 9.1.4.2 от приложение III В към настоящата директива (стъкла с нормална светлинна пропускливост по-малка от 70 %). Независимо от това, по отношение на предните стъкла, отговарящи на изискванията за стъкла, които не са предни стъкла, обозначението „T“ може да се нанесе само след провеждане на челното изпитване, описано в точка 3.3.2 от приложение III Ж към настоящата директива при височина на падането 4.0 м + 25/-0 мм.

5.6. Знакът за типово одобрение на ЕИО за компонент и обозначението трябва да бъдат ясно четливи и незаличими.

5.7. В допълнение 1 към настоящото приложение се съдържат примери за знаци за типовото одобрение за компонент.

6.1. Всички прозоречни стъкла, и по-специално онези, които са предназначени за изработване на предни стъкла, трябва да притежават качества, които да ограничават до минимум, доколкото това е възможно, опасността от нанасяне на телесни повреди в случай на разрушаване на стъклата. Стъклото трябва да притежава задоволителна устойчивост спрямо натоварванията, които могат да възникнат в типичните за пътното движение условия, както и задоволителна устойчивост на въздействието на атмосферните условия, топлоустойчивост, химична устойчивост, термоустойчивост и съпротивление на изтриване.

6.2. Освен това, безопасните стъкла трябва да бъдат достатъчно прозрачни, да не предизвикват забележими оптични изкривявания на наблюдаваните през предното стъкло предмети и да не създават объркване по отношение на използваните за целите на пътната сигнализация цветове. В случай на разрушаване на предното стъкло, водачът трябва да може да вижда пътя достатъчно добре, за да успее да спре и установи трактора възможно най-безопасно.

Всички типове безопасни стъкла трябва, в зависимост от категорията, към която принадлежат, да удовлетворяват следните специфични изисквания:

7.1. закалените предни стъкла — изискванията, предвидени в приложение III Г;

7.2. равномерно закалените прозоречни стъкла, които не са предни стъкла — изискванията, предвидени в приложение III Д;

7.3. предните стъкла от обикновено пластово стъкло — изискванията, предвидени в приложение III Е;

7.4. прозоречните стъкла от обикновено пластово стъкло, които не са предни стъкла — изискванията, предвидени в приложение III Ж;

7.5. предните стъкла от обработено пластово стъкло — изискванията предвидени в приложение III З;

7.6. безопасните стъкла с пластмасово покритие — освен изброените по-горе съответни изисквания, изискванията, предвидени в приложение III И;

7.7. предните стъкла от стъклопласти — изискванията, предвидени в приложение III К;

7.8. прозоречните стъкла от стъклопласти, които не са предни стъкла — изискванията, предвидени в приложение III Л;

7.9. двойните прозоречни стъкла — изискванията, предвидени в приложение III М.

8.1.1.1. да се провери дали образуваните при счупване на стъклото парчета и отломки са такива, че да намаляват до минимум опасността от нараняване, и

8.1.1.2. когато се отнася за предно стъкло, да се провери остатъчната видимост след счупването.

Това изпитване се извършва по два начина, като при единия се използва сфера с маса 227 g, а при другия, сфера с маса 2 260 g.

8.1.2.1.1. при изпитването със сфера с маса 227 g, целта е да се оцени свързващата способност на междинния слой в пластовото стъкло и механичната якост на обикновените закалени стъкла.

8.1.2.1.2. при изпитването със сфера с маса 2 260 g, целта е да се оцени устойчивостта на пластово стъкло срещу проникване на сферата.

8.1.2.2. Изпитване за безопасност при удар с глава

Целта на това изпитание е да се провери съответствието на стъклото с изискванията за ограничаване на нараняването на главата при удар в предното стъкло, пластовото стъкло или стъклото от стъкло-пластмаса, различни от предно стъкло, а също двойни стъкла, използвани за странични прозорци.

8.1.3. Устойчивост на въздействието на фактори от околната среда

Целта е да се определи дали устойчивостта на защитното стъкло на износване превишава определена стойност. Целта на това изпитание е да се удостовери, че устойчивостта на абразивно износване на защитното стъкло е по-голяма от определена стойност.

8.1.3.2. Изпитване за устойчивост при висока температура

Целта е да се провери за поява на мехури или други дефекти в междинния слой на пластовото стъкло или в стъклото от стъкло-пластмаса, когато са изложени на висока температура за продължителен период от време.

8.1.3.3 Изпитване за устойчивост на въздействие на светлина

Целта е да се определи дали пропускането на светлина през пластово стъкло, стъклото от стъкло-пластмаса или стъкла с пластмасово покритие се намалява значително под въздействие на светлина за продължителен период от време, както и дали се наблюдава значително потъмняване на стъклото.

Целта е да се определи дали пластовото стъкло, стъклото от стъкло-пластмаса или стъкла с пластмасово покритие ще издържат без значително влошаване при продължителното излагане на влага, причинена от атмосферни фактори.

8.1.3.5 Изпитване за устойчивост на температурни изменения

Целта на това изпитване е да се удостовери, че при продължително излагане на екстремни температури, пластмасовият материал (пластмасовите материали), използван (използвани) за изработката на безопасните стъкла, съответстващи на определенията от точки 2.3 и 2.4, не претърпява (претърпяват) съществено влошаване на своите качества.

Целта е да се определи дали нормалната светлопропускливост през безопасните стъкла превишава определена стойност.

Целта е да се провери, че няма наличие на деформации на обекти, виждащи се през предното стъкло, които могат да доведат до объркване на водача

8.1.4.3. Изпитване за разделяне на вторично изображение

Целта е да се провери, че ъгловото разделяне на вторичния образ от първичния не превишава определена стойност.

8.1.4.4. Изпитване за разпознаване на цветовете

Целта е да се провери дали вътрешната страна на безопасно стъкло има достатъчно ниска степен на запалване

8.1.5. Изпитване за устойчивост на въздействието на огън

Целта е да се провери дали вътрешната страна на защитно стъкло има достатъчно ниска степен на запалване.

8.1.6. Устойчивост на въздействие на химични вещества

Целта на това изпитване е да се удостовери, че вътрешната повърхност на безопасните стъкла, съответстващи на определенията от точки 2.3 и 2.4, притежава устойчивост на въздействието на химичните вещества, които могат да присъстват или да се използват в трактора (например, почистващи средства), която осигурява съхраняване на техните свойства.

8.2. Изпитвания, предвидени за стъкла от категориите, дефинирани в точки от 2.1 до 2.4

8.2.1. Безопасните стъкла се подлагат на изпитанията, предвидени в следващата таблица:

8.2.2. Типово одобрение за компонент се предоставя на защитно стъкло, което удовлетворява всички изисквания, предвидени в съответните разпоредби, посочени в гореспоместената таблица.

9. МОДИФИКАЦИИ ИЛИ РАЗШИРЯВАНЕ НА ОБХВАТА НА ОДОБРЕНИЕТО НА ДАДЕН ТИП БЕЗОПАСНИ СТЪКЛА

Всички модификации на даден тип безопасни стъкла или, по отношение на предните стъкла, всички новодобавени типове в дадена група предни стъкла, трябва да се свеждат до знанието на административния орган, предоставил одобрението за съответния тип безопасни стъкла. След това въпросният орган може:

9.1.1. или да реши, че извършените модификации не биха оказали съществени неблагоприятни последствия, а по отношение на предните стъкла, че новодобавеният тип принадлежи към групата предни стъкла, за които е предоставено типово одобрение, и че даденото защитно стъкло удовлетворява във всеки случай изискванията както преди,

9.1.2. или да изиска нов изпитателен протокол от техническата служба, отговаряща за провеждането на изпитанията.

9.2.1. Потвърждението за типово одобрение, отказът за предоставяне на типово одобрение или разширяването на обхвата на дадено типово одобрение, се оповестяват пред държавите-членки в съответствие с процедурата, предвидена в точка 5.3.

9.2.2. Компетентният орган, разрешил разширяване на обхвата на типово одобрение за компонент, нанася съответен пореден номер върху всяко от съобщенията, отнасящи се до разширяването на обхвата.

10.1. Безопасните стъкла, за които е било предоставено типово одобрение по силата на настоящото и следващите приложения, трябва да бъдат изработени по такъв начин, че да съответстват на одобрения тип и да удовлетворяват изискванията, предвидени в точки 6, 7 и 8.

10.2. За целите на проверката за съответствие с изискванията от точка 10.1, е необходимо да се извършва постоянен контрол върху готовата продукция.

Притежателят на типовото одобрение за компонент трябва по-конкретно:

10.3.1. да осигурява прилагането на процедури за контрол върху качеството на изделията,

10.3.2. да разполага с достъп до оборудването, необходимо за осъществяването на контрол върху всеки одобрен тип,

10.3.3. да регистрира данните от резултатите от изпитванията и да съхранява приложените документи (6) за период от време, чиято продължителност се определя съгласувано с административния орган,

10.3.4. да анализира резултатите от всеки тип изпитване за целите на проверката и осигуряването на стабилността на характеристиките на продукцията с вземане под внимание на допустимите отклонения по отношение на условията на реалното производство,

10.3.5. да гарантира, за всеки тип изделие, провеждането на минимума от изпитванията, предвидени в приложения III П, и

10.3.6. да осигурява вземането и изпитването на нови образци в случаите, когато, които и да било образци или изпитвани компоненти демонстрират несъответствие с типа, отнасящ се до съответното изпитване.

Трябва да се предприемат всички необходими мерки за възстановяване на нарушеното съответствие на производството.

Компетентният орган може да извършва по всяко време проверки за съответствието на прилаганите по отношение на всяко произвеждано изделие методи за контрол (виж точка 1.3 от приложение III П).

10.4.1. При всяка проверка на инспектора, трябва да се представят данните от изпитванията и дневниците за контрол на производството.

10.4.2. Инспекторът може да прибегне до произволно вземане на образци за целите на тяхното изпитване в лабораторията на производителя. Минималният брой образци може да се определи с оглед на резултатите от собствените проверки на производителя.

10.4.3. Ако качеството на продукцията се очертава като неудовлетворително или възникне необходимост от проверка на действителността на резултатите от изпитванията, проведени по смисъла на точка 10.4.2, инспекторът може да подбере образци, които да бъдат изпратени на техническата служба, провела изпитването за целите на предоставянето на типовото одобрение за компонент.

10.4.4. Компетентният орган може да провежда всяко от изпитванията, предвидени в настоящата директива.

10.4.5. Типичната честота на проверките е два пъти всяка година. Ако в хода на която и да било от тези проверки, бъдат констатирани неудовлетворителни резултати, компетентният орган трябва да осигури предприемането на всички необходими мерки за възможно най-бързото възстановяване на съответствието на производството.

11. САНКЦИИ ЗА НЕСЪОТВЕСТВИЕ НА ПРОИЗВОДСТВОТО

11.1. Типовото одобрение за компонент, предоставено за тип безопасни стъкла в съответствие с настоящата директива, може да бъде оттеглено, ако не е спазено изискването, изложено в точка 10.1.

11.2. Тогава, когато дадена държава-членка оттегля преди това предоставено от нея типово одобрение, същата трябва да уведоми незабавно останалите държави-членки за това, чрез подписани и обозначени със съответната дата копия от сертификата за типовото одобрение за компонент, в долната част на което, фигурира следния изписан с големи букви текст „ТИПОВОТО ОДОБРЕНИЕ ЗА КОМПОНЕНТ СЕ ОТТЕГЛЯ“.

12. ОКОНЧАТЕЛНО ПРЕКРАТЯВАНЕ НА ПРОИЗВОДСТВОТО

Ако притежателят на типовото одобрение за компонент, преустанови напълно производството на даден тип безопасни стъкла, одобрен в съответствие с настоящата директива, същият трябва да уведоми за това предоставилия одобрението орган. Въпросният орган трябва да уведоми за същото, поотделно останалите държави-членки, чрез копия от съобщението за типовото одобрение, изготвено в съответствие с образеца, показан в приложение III Б към настоящата директива.

13. ИМЕНА И АДРЕСИ НА ТЕХНИЧЕСКИТЕ ОРГАНИ, ОТГОВАРЯЩИ ЗА ПРОВЕЖДАНЕТО НА ИЗПИТАНИЯТА ЗА ТИПОВО ОДОБРЕНИЕ ЗА КОМПОНЕНТ И НА АДМИНИСТРАТИВНИТЕ ОРГАНИ, КОИТО ПРЕДОСТАВЯТ ТАКОВА ОДОБРЕНИЕ

Всяка държава-членка трябва да съобщи на останалите държави-членки и на Комисията имената и адресите на техническите служби, отговарящи за провеждането на изпитванията за целите на предоставянето на типово одобрение за компонент и на административните органи, които предоставят типови одобрения на ЕИО за компонент, на които трябва да се изпращат сертификатите за типово одобрение за компонент и удостоверенията за отказ или оттегляне на издадените в останалите държави-членки типови одобрения.

(1) 1 за Федерална република Германия, 2 за Франция, 3 за Италия, 4 за Нидерландия, 6 за Белгия, 9 за Испания, 11 за Обединеното кралство, 13 за Люксембург, 18 за Дания, 21 за Португалия, IRL за Ирландия и EL за Гърция.

(2) В съответствие с определението от точка 2.3.

(3) На това изпитване могат да се подлагат и двойни стъкла в съответствие с точка 3 от допълнение 1.

(4) Ако има пластмасово покритие върху вътрешната страна.

(5) Това изпитание трябва да се провежда при височина на падането 4 м + 25/ – 0 мм, когато стъклата изпълняват ролята на предни стъкла на трактори.

Забележка: Препратка като Й 3/3 в таблицата означава приложение III Й и точка 3 от въпросното приложение, където е описан съответният тест и са установени изискванията за одобрение.

(6) Резултатите от изпитването за раздробяване, трябва да се регистрират дори когато не се изисква фотоотпечатък.

1.1. Изпитваното стъкло не трябва да бъде здраво закрепено; то, обаче, може да бъде закрепено към идентично стъкло с помощта на нанесена по целия периметър лепилна лента.

1.2. За целите на раздробяването се използва чукче с тегло около 75 г или друг инструмент, който дава аналогични резултати. Радиусът на кривината на върха е 0,2 ± 0,5 мм.

1.3. Изпитването се провежда по веднъж във всяка от предвидените точки на удара.

1.4. Изследването на отломките се извършва въз основа на изображението, получено върху приложена към стъклото фотохартия, като експозицията започва не по-късно от 10 секунди и приключва не по-късно от три минути след момента на удара. Под внимание се вземат само най-тъмните линии, които отразяват първоначалното разрушаване. Лабораторията съхранява фото-изображенията на настъпилото раздробяване.

2.1.1.1. Сфера от закалена стомана с маса 227 ± 2 г и диаметър приблизително 38 мм.

2.1.1.2. Устройство за привеждане на сферата в режим на свободно падане от определена височина, или устройство за предаване върху сферата на скорост, еквивалентна на скоростта, която може да бъде достигната в условията на свободното падане. При използване на устройство за оттласкване на сферата, допустимото отклонение за скоростта трябва да бъде равно на ± 1 % от скоростта, еквивалентна на скоростта в условията на свободното падане.

2.1.1.3. Поддържащо приспособление от типа на показаното на фигура 1, което се състои от стоманени рами с машинно обработени краища с ширина 15 мм, които са насложени една върху друга, и които притежават гумени уплътнения с дебелина приблизително 3 мм, ширина 15 мм и твърдост 50 IRHD.

Долната рама лежи върху стоманена кутия с височина приблизително 150 мм. Изпитваното стъкло се фиксира в работното си положение с помощта на горната рама, масата на която е приблизително равна на 3 кг. Поддържащото приспособление е заварено към стоманена пластина с дебелина приблизително 12 мм, която е разположена върху пода; между пластината и пода се помества гумено уплътнение с дебелина около 3 мм и твърдост 50 IRHD.

Тестовата проба трябва да бъде плосък квадрат със страна 300 + 10/– 0 мм.

Изпитваната проба се подлага на въздействието на определена температура в продължение на не по-малко от 4 часа непосредствено преди началото на изпитанието.

Изпитваната проба се разполага върху поддържащото приспособление (точка 2.1.1.3). Повърхността на пробата трябва да бъде перпендикулярна на направлението на движение на сферата при допустимо ъглово отклонение 3°.

Точката на удара трябва да се намира на разстояние не по-малко от 25 мм от геометричния център на изпитваната проба в случаите, когато височината на падането е по-малка или равна на 6 м, или на разстояние не по-малко от 50 мм от центъра на образеца в случаите, когато височината на падането е по-голяма от 6 м. Кълбото трябва да се удари в повърхността на образеца, ролята на която изпълнява външната страна на защитното стъкло, монтирано на превозното средство. Кълбото може да се удари в повърхността не повече от един път.

2.2.1.1. Сфера от закалена стомана с маса 2 260±20 г и диаметър приблизително 82 мм.

2.2.1.2. Устройство за привеждане на сферата в режим на свободно падане от определена височина, или устройство за предаване върху сферата на скорост, еквивалентна на скоростта, която може да бъде достигната в условията на свободното падане. При използване на устройство за оттласкване на сферата, допустимото отклонение за скоростта трябва да бъде равно на ± 1 % от скоростта, еквивалентна на скоростта в условията на свободното падане.

2.2.1.3. Поддържащо приспособление е от типа, показан на фигура 1 и е еднакво с устройството, описано в точка 2.1.1.3.

Изпитваната проба трябва да бъде плоска, с квадратна форма със страна 300 + 10/– 0 мм или да представлява отрязък от най-плоската част на предното или друго изпъкнало защитно стъкло.

Алтернативно, на изпитване може да се подложи цялото предно или друго изпъкнало защитно стъкло. В този случай трябва да се положат усилия за осигуряване на плътен контакт между стъклото и поддържащото приспособление.

В случаите на изпитване на стъкло-пластмасови прозоречни стъкла, образецът трябва да бъде фиксиран към опората с помощта на подходящи приспособления.

Точката на удара трябва да се намира на разстояние не по-малко от 25 мм от геометричния център на изпитваната проба. Сферата трябва да се удари в повърхността на пробата, ролята на която изпълнява вътрешната страна на защитното стъкло, монтирано на превозното средство. Сферата може да се удари в повърхността не повече от един път.

3.1.1. Модел на глава със сферична или полу-сферична форма, изработен от твърда слоеста дървесина, покрит с подменяем филц, с или без напречна дървена греда. Между сферичната част и гредата е разположена междинна част, която имитира формата на шията, а откъм противоположната страна на гредата е разположен монтажен прът.

3.1.2. Устройство за привеждане на модела на главата в режим на свободно падане от определена височина, или устройство за предаване върху модела на главата на скорост, еквивалентна на скоростта, която може да бъде достигната в условията на свободното падане.

При използване на устройство за оттласкване на модела на главата, допустимото отклонение за скоростта трябва да бъде равно на ± 1 % от скоростта, еквивалентна на скоростта в условията на свободното падане.

3.1.3. Поддържащо приспособление от типа на показаното на фигура 3, предназначено за изпитване на плоски образци. Приспособлението се състои от две стоманени рами с машинно обработени краища с ширина 50 мм, които са насложени една върху друга и притежават гумени уплътнения с дебелина приблизително 3 мм, ширина 15 ± 1 мм и твърдост 70 IRHD.

Горната рама е притисната към долната рама с помощта на най-малко осем болта.

Плоският изпитвателен образец с дължина 1 100 + 5/– 2 мм и ширина 500 + 5/– 2 мм се държи при постоянна температура 20 ± 5 °С в продължение на не по-малко от четири часа непосредствено преди началото на изпитването. Образецът се поставя в рамките на поддържащото приспособление (точка 3.1.3); болтовете се затягат така че изместването на образеца в хода на изпитването да не бъде по-голямо от 2 мм. Плоскостта на образеца трябва да бъде възможно най-перпендикулярна по отношение на направлението на движение на модела на главата. Моделът на главата трябва да се удари в изпитваната проба на разстояние не по-малко от 40 мм от геометричния център на последния, върху онази повърхност, която представлява вътрешната страна на защитното стъкло, монтирано на превозното средство. Моделът на главата може да се удари в повърхността не повече от един път.

След провеждането на 12 изпитвания, се извършва подмяна на филцовото покритие в зоната на удара.

3.3.3. Изпитвания върху цяло предно стъкло (прилагат се единствено при височина на падането по-малка или равна на 1.5 м)

Предното стъкло се поставя свободно върху поддържащото приспособление, снабдено с изпълняваща ролята на междинно разположено уплътнение, гумена лента с твърдост 70 IRHD и дебелина приблизително 3 мм при ширина на контакта по целия периметър приблизително 15 мм. Поддържащото приспособление се състои от твърда част, съответстваща по форма на предното стъкло, така че ударът с помощта на модела на главата да бъде локализиран върху вътрешната повърхност. Ако е необходимо, поддържащото приспособление се разполага върху твърда стойка, снабдена с междинен гумен уплътняващ слой с твърдост 70 IRHD и дебелина приблизително 3 мм.

Повърхността на предното стъкло трябва да бъде възможно най-перпендикулярна на направлението на движение на модела на главата.

Моделът на главата трябва да се удари в изпитваната проба в точка, която отстои на разстояние не по-малко от 40 мм от геометричния център на модела, върху онази повърхност, която представлява вътрешната страна на защитното стъкло, монтирано на превозното средство. Моделът на главата може да се удари в повърхността не повече от един път.

След провеждането на 12 изпитания, се извършва подмяна на филцовото покритие в зоната на удара.

4.1.1. Приспособление за изпитване за абразивно износване (1) от схематично показания на фигура 4 тип, който се състои от:

Въртящият се диск на абразивното приспособление трябва да се върти равномерно в постоянна плоскост (отклонението спрямо въпросната плоскост не трябва да бъде по-голямо от ± 0,05 мм на разстояние 1.6 мм от външния ръб на диска). Ролките трябва да бъдат монтирани така че когато същите са в контакт с въртящия се изпитвателен образец, въртенето на същите да става в противоположната посока, и същите да оказват два пъти в рамките на всяко изпълнено от образеца завъртане, притискащо и абразивно въздействие по криволинейни траектории в рамките на пръстеновиден участък с приблизителна площ 30 см2.

4.1.2. Абразивни ролки (2), всяка от които има диаметър 45 до 50 мм и дебелина 12.5 мм, изработени от специален фино раздробен абразивен материал, свързан с каучуков пълнеж със средна твърдост. Ролките трябва да притежават твърдост 72 ± 5 IRHD, която се измерва в четири остоящи на равно разстояние по средната линия на абразивната повърхност точки, при вертикално насочен в направлението на диаметъра на ролките натиск и снемане на показанията 10 секунди след началото на упражняване на натиска.

Абразивните ролки трябва да се подготвят за изпитването чрез бавно претриване на същите върху лист от плоско стъкло, което допринася за максималното изглаждане на тяхната повърхност.

4.1.3. Източник на светлина, който се състои от лампа с нажежаема жичка, която е поместена в тръба с формата на паралелепипед с размери 1.5 мм × 1.5 мм × 3 мм. Колебанията на напрежението не трябва да бъдат по-големи от ± 1/1000. Измервателният прибор, използван за проверка на напрежението, трябва да притежава задоволителна точност.

4.1.4. Оптична система, която се състои от оптично стъкло с фокусно разстояние f не по-малко 500 мм и коригирано за цветово разсейване. Пълната апретура на оптичното стъкло не трябва да бъде по-голяма от f/20. Разстоянието между оптичното стъкло и източника на светлината подлежи на регулиране с оглед на получаването на възможно най-успореден светлинен лъч. За целите на ограничаването на диаметъра на светлинния лъч до 7 ± 1 мм се използва диафрагма. Диафрагмата трябва да отстои на разстояние 100 ± 50 мм от оптичното стъкло откъм противоположната на светлинния източник страна.

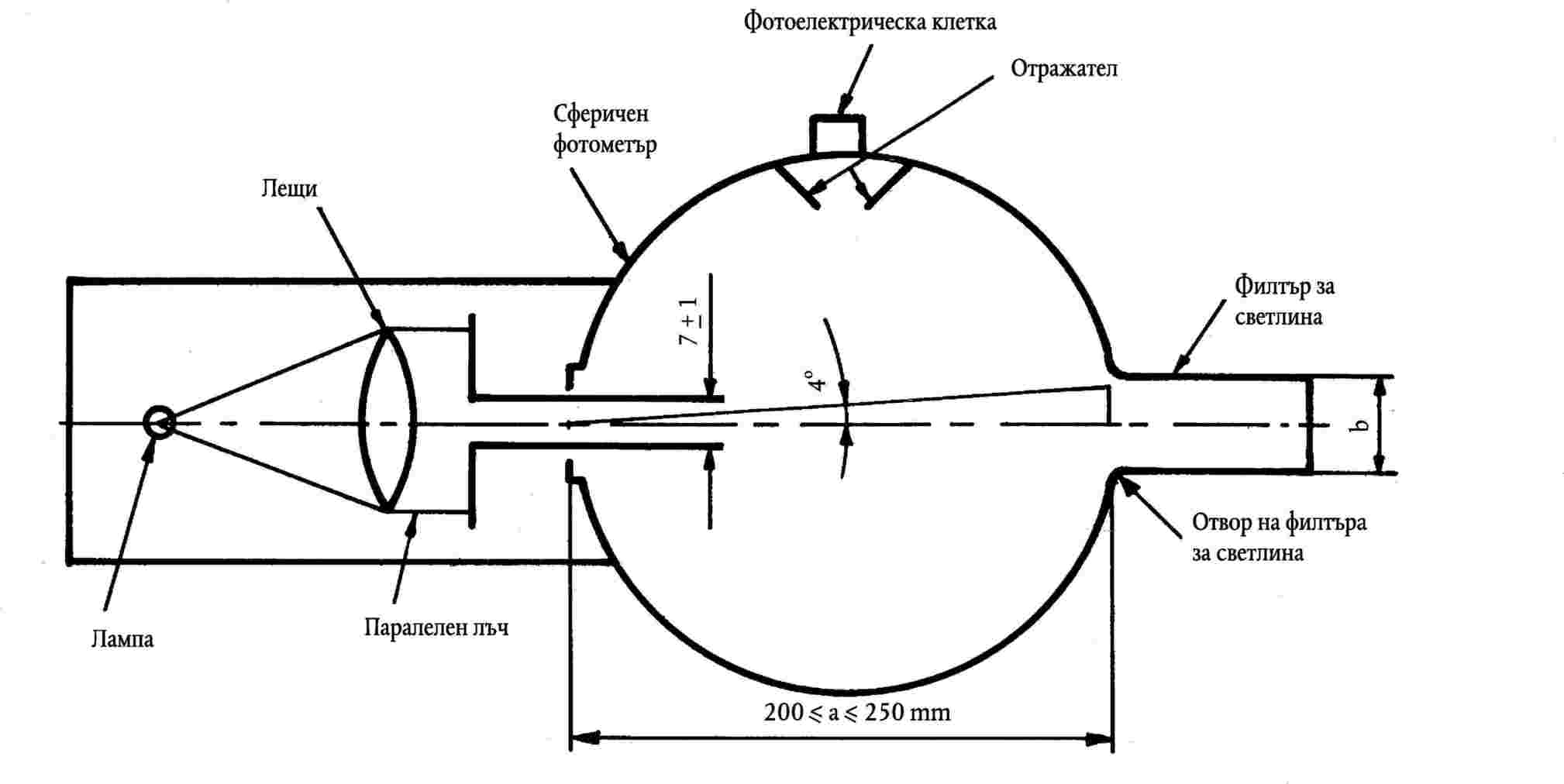

4.1.5. Измервателен прибор, работещ с разсеяна светлина (виж фигура 5), който се състои от фотоелемент с интегрираща сфера с диаметър от 200 до 250 мм. Сферата притежава входен и изходен отвор за светлината. Входният отвор трябва да бъде с кръгла форма и диаметърът му трябва да бъде поне два пъти по-голям от диаметъра на светлинния лъч. Изходният отвор на сферата трябва да бъде снабден с филтър за светлина или със стандартен отражател в зависимост от изпитвателната процедура, описана в точка 4.4.3 по-долу. Филтърът за светлина трябва да поглъща светлината напълно, когато изпитваната проба не се намира в пределите на светлинния лъч.

Оста на светлинния лъч трябва да минава през центровете на входния и изходния отвор. Диаметърът на изходния отвор за светлината, b, трябва да бъде равен на 2.a tan 4°, където а е диаметъра на сферата. Фотоелементът трябва да бъде монтиран по такъв начин, че върху него да не може да попада светлината, която идва непосредствено откъм входния отвор или от стандартния отражател.

Вътрешните повърхности на сферичния фотометър и на стандартния отражател трябва да имат практически еднакви коефициенти на отразяване; същите трябва да бъдат матови и неселективни. Изходният сигнал на фотоелемента трябва да бъде линеен при допустимо отклонение ± 2 % в използвания диапазон на интензивност на светлината.

Приборът трябва да бъде изпълнен по такъв начин, че стрелката на галванометъра да не се отклонява когато сферата не е осветена. Целият прибор трябва да бъде проверяван през равни интервали от време с помощта на стандартите за калибриране за определена замъгленост. Ако измерванията за замъгленост се извършват с помощта на оборудване и по методи, различни от описаните по-горе оборудване и методи, резултатите, при необходимост, трябва да бъдат коригирани с оглед на привеждането им в съответствие с резултатите, получени с помощта на описания по-горе измервателен прибор.

Изпитваните проби трябва да бъдат плоски, с квадратна форма със страна 100 мм; двете им повърхности трябва да бъдат задоволително равни и успоредни и, ако е необходимо, да притежават пробит в центъра отвор за закрепване с диаметър 6.4 + 0,2/– 0 мм.

Изпитването за абразивно износване се извършва върху онази страна на изпитваната проба, която представлява външната част на защитното стъкло, когато същото е монтирано на превозното средство, както и върху вътрешната страна, ако става дума за стъкло, което притежава пластмасово покритие.

4.4.1. Непосредствено преди и след изпитването за абразивно износване, се извършва почистване на изпитваните проби по следния начин:

Не се допуска обработка с ултразвуково оборудване. След почистването, изпитваните проби трябва да се хванат единствено в краищата и съхраняват по начин, който изключва възможността от увреждане или замърсяване на техните повърхности.

4.4.2. Изпитваните проби се подлагат на въздействието на температура от 20 ± 5 °С и относителна влажност 60 ± 20 % в продължение на най-малко 48 часа.

4.4.3. Изпитваната проба се поставя непосредствено пред входния отвор на сферичния фотометър. Ъгълът между нормалата (перпендикуляра) към повърхността на образеца и оста на лъча не трябва да бъде по-голям от 8°.

Снемат се четири показания в съответствие със следната таблица:

Показанията за Т1, Т2, Т3 и Т4 се снемат за други положения на изпитваната проба, за да може да се определи неговата еднородност.

Изчислява се общия коефициент на пропускливост Tt = T2/T1.

Коефициентът на дифузната пропускливост Тd се изчислява както следва:

Процентното намаление на видимостта или отслабването на светлината за сметка на разсейването, или двете, се изчисляват както следва:

Измерва се намалението на първоначалната видимост на образеца в най-малко четири точки, равномерно разположени върху повърхността, която не е подложена на абразивна обработка, в съответствие с горната формула. Изчислява се средната стойност на получените за всеки изпитвателен образец резултати. Вместо чрез провеждане на четири изпитания, средната стойност може да бъде получена чрез завъртане на образеца с постоянна скорост, равна на три или повече оборота за секунда.

За всяко защитно стъкло, се провеждат три изпитания при едно и също натоварване. Намаляването на светлинната пропускливост се разглежда като мярка за остатъчното изтриване, след като изпитваната проба е била подложена на изпитването за абразивно износване.

Измерва се разсейването на светлината от подложената на изтриване повърхност, в най-малко четири точки, разположени равномерно върху въпросната повърхност, в съответствие с горната формула. Изчислява се средната стойност на получените за всяка изпитвателна проба резултати. Вместо чрез провеждане на четири изпитания, средната стойност може да бъде получена чрез завъртане на пробата с постоянна скорост равна на три или повече оборота за секунда.

4.5. Изпитването за абразивно износване се извършва единствено, когато провеждащата изпитването лаборатория, счете това за необходимо въз основа на данните, с които същата разполага (промяната на дебелината на междинния слой или материала, например, обикновено не налага необходимост от провеждане на по-нататъшни изпитвания).

4.6. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

5. ИЗПИТВАНЕ ЗА УСТОЙЧИВОСТ НА ВИСОКА ТЕМПЕРАТУРА

Извършва се нагряване до 100 °С на три проби или три образци, с размери не по-малки от 300 мм × 300 мм, взети в лабораторията, според конкретния случай, от три предни стъкла или три стъкла, които не са предни стъкла, едната от страните на които, съвпада с горния край на стъклото.

Тази температура се поддържа в продължение на два часа, след което изпитваният образец (изпитваните образци) се охлажда (охлаждат) до температурата на околната среда. Ако двете външни повърхности на стъклото са от неорганичен материал, изпитването може да се проведе чрез вертикално потапяне на образеца в кипяща вода за посочения период от време при полагане на подобаващи грижи за недопускане на нежелателни термични удари. Ако образците са взети от предни стъкла, едната от страните им трябва да съвпада с края на съответното предно стъкло.

5.2. Индекси на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

5.3.1. Счита се, че изпитването за устойчивост на висока температура е показало положителни резултати, ако на разстояние по-голямо от 15 мм от неизрязания край или 25 мм от изрязания край на изпитвателната проба или образец, или на разстояние по-голямо от 10 мм от която и да било пукнатина, която може да се образува в хода на изпитанието, не се появят мехурчета или каквито и да било други дефекти.

Счита се, че комплектът от проби и образци, представени за целите на типовото одобрение за компонент, удовлетворява изискванията, предявени по отношение на устойчивостта на високотемпературно въздействие, ако е изпълнено едно от следните условия:

5.3.2.1. всички изпитания са дали положителни резултати, или

5.3.2.2. едното от изпитанията е показало незадоволителен резултат, но е била проведена нова поредица от изпитания върху друг комплект проби или образци, която е дала положителни резултати.

6. ИЗПИТВАНЕ ЗА УСТОЙЧИВОСТ НА ИЗЛЪЧВАЩО ВЪЗДЕЙСТВИЕ

6.1.1.1. Източник на излъчване, представляващ живачна лампа за средно налягане, която се състои от вертикално ориентирана кварцова тръба, която не отделя озон. Номиналните размери на лампата са: дължина 360 мм и диаметър 9.5 мм. Дължината на дъгата е 300 ± 4 мм. Лампата трябва да се захранва от източник с мощност 750 ± 50 W.

Могат да се използват и всякакви други източници на излъчване, които оказват същото въздействие като горепосочената лампа. За целите на проверката за идентичността на въздействието на алтернативния източник на излъчване, се извършва сравняване, състоящо се в измерване на количеството на излъчваната енергия в рамките на диапазона от дължини на вълната от 300 до 450 нанометра при елиминиране на вълните с други дължини с помощта на съответните филтри. В този случай, с въпросните филтри трябва да се използва алтернативният източник.

При безопасни стъкла, по отношение на които не съществува удовлетворяващо съотношение между това изпитване и експлоатационните условия, е необходимо да се извърши преразглеждане на условията на изпитанието.

6.1.1.2. Захранващ трансформатор и кондензатор, които могат да подадат към лампата (точка 6.1.1.1) пусково пиково напрежение с минимална стойност 1 100 V и работно напрежение 500 ± 50 V.

6.1.1.3. Приспособление за поддържане и въртене на образците със скорост между 1 и 5 оборота за минута около централно разположения източник на излъчването, осигуряващо непрекъснато въздействие на източника върху образеца.

6.1.2.1. Размерите на изпитваните проби са 76 мм × 300 мм.

6.1.2.2. Изпитваните проби се изрязват в лабораторията от горната част на стъклата по такъв начин, че:

Преди началото на изпитването, се извършва проверка на коефициента на нормалната светлинна пропускливост върху три образци в съответствие с точки 9.1.1 и 9.1.2 от настоящото приложение. Част от всеки образец се предпазва от въздействието на излъчването, след което образецът се поставя в изпитателното приспособление по такъв начин, че неговата надлъжна ос да бъде успоредна на оста на лампата и да отстои от същата, на разстояние 230 мм. Температурата на образеца се поддържа в границите 45 ± 5 °С в хода на цялото изпитване. Образците се разполагат пред лампата със страната си, която представлява външната страна на стъклото на трактора. За лампи от типа, описан в точка 6.1.1.1, времето на облъчване е 100 часа. След облъчването се извършва ново измерване на коефициента на светлинната пропускливост на подложената на облъчване повърхност на всеки от изпитваните проби.

6.1.4. Всяка проба или образец (общо три броя) се подлага, в съответствие с гореописаната процедура, на излъчване с такава интензивност, че облъчването във всяка точка от пробата или образеца да произведе върху използвания междинен слой същия ефект, както слънчевото излъчване от порядъка на 1 400 W/м2 в продължение на 100 часа.

6.2. Индекси на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

Счита се, че изпитването за определяне на устойчивостта на излъчващо въздействие, е дало положителен резултат, ако са изпълнени следните условия:

общият коефициент на светлинна пропускливост, измерен в съответствие с точки 9.1.1 и 9.1.2 от настоящото приложение, не е по-малък от 95 % от първоначалната стойност преди облъчването и, във всички случаи, не е по-малък от:

6.3.1.1.1. 70 % при стъклата, които не са предни стъкла, и които трябва да удовлетворяват изискванията по отношение на полето на видимост на водача във всички направления;

6.3.1.1.2. 75 % при предните стъкла в зоната на измерването на нормалната светлинна пропускливост, в съответствие с точка 9.1.2.2 по-долу.

Счита се, че пробата и образецът, представени за целите на типовото одобрение за компонент, удовлетворяват изискванията, предявени по отношение на устойчивостта на излъчващо въздействие, ако е изпълнено едно от следните условия:

6.3.2.1. всички изпитания са дали положителни резултати, или

6.3.2.2. едното от изпитанията е показало незадоволителен резултат, но е била проведена нова поредица от изпитания върху друг комплект проби или образци, която е излъчила положителни резултати.

Три проби или три образци с квадратна форма с размери не по-малки от 300 мм × 300 мм се съхраняват във вертикално положение в продължение на две седмици в затворена камера, в която се поддържа температура 50 ± 2 °С и относителна влажност 95 % ± 4 % (3).

Изпитваните проби се подготвят по такъв начин, че:

Трябва да се вземат мерки за недопускане на стичане върху образците на кондензиращата влага от стените или тавана на изпитателната камера.

7.2. Индекси на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

7.3.1. Счита се, че безопасните стъкла удовлетворяват изискванията по отношение на влагоустойчивостта, ако не са забелязани никакви съществени промени на разстояние по-голямо от 10 мм от неизрязания край или 15 мм от изрязания край след престой в продължение на два часа при температурата на околната среда на обикновените и обработените пластови стъкла, и 48 часа при температурата на околната среда на стъклата с пластмасово покритие и стъкло-пластмасовите стъкла.

Счита се, че комплектът от проби и образци, представени за целите на типовото одобрение за компонент, удовлетворява изискванията, предявени по отношение на влагоустойчивостта, ако е изпълнено едно от следните условия:

7.3.2.1. всички изпитания са дали положителни резултати, или

7.3.2.2. едното от изпитанията е дало незадоволителен резултат, но е била проведена нова поредица от изпитания върху друг комплект проби или образци, която е дала положителни резултати.

8. ИЗПИТВАНЕ ЗА УСТОЙЧИВОСТ НА ТЕМПЕРАТУРНИ ПРОМЕНИ

Две проби за изпитване с размери 300 мм х 300 мм се поставят в затворена камера, където престояват в продължение на шест часа при температура –40 ± 5 °С; след това пробите се поставят при температура 23 ± 2 °С на околния въздух, където престояват в продължение на един час, или до момента, в който температурата на образците достигне температурата на околната среда. Като следваща стъпка, образците се поставят на пътя на въздушен поток с температура 72 ± 2 °С, където остават в продължение на три часа. Накрая образците се поставят при температура 23 ± 2 °С на околния въздух и след охлаждането им до тази температура, се изследват.

8.2. Индекс на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

Счита се, че изпитването за определяне на устойчивостта на въздействието на температурните колебания е дало положителен резултат, ако върху образците не се забелязват пукнатини, намаляване на прозрачността, разделяне на слоевете или други видими признаци на влошаване на техните качества.

9.1.1.1. Източник на светлина, който се състои от лампа с нажежаема жичка, поместена в тръба с формата на паралелепипед с размери 1.5 мм × 1.5 мм × 3 мм. Напрежението на нажежаемата жичка трябва да бъде такова, че цветовата температура да бъде равна на 2 856 К ±50 К. Колебанията на напрежението не трябва да бъдат по-големи от ± 11000. Измервателният прибор, използван за проверка на напрежението, трябва да притежава задоволителна точност.

9.1.1.2. Оптична система, която се състои от леща с фокусно разстояние не по-малко 500 мм и коригирана за хроматично разсейване. Пълната отвореност на оптичното стъкло не трябва да бъде по-голяма от f/20. Разстоянието между оптичното стъкло и източника на светлината, подлежи на регулиране с оглед на получаването на възможно най-успореден светлинен лъч.

За целите на ограничаването на диаметъра на светлинния лъч до 7 ± 1 мм се използва диафрагма. Диафрагмата отстои на разстояние 100 ± 50 мм от оптичното стъкло откъм противоположната на светлинния източник страна. За точка на измерването се избира средата на светлинния лъч.

9.1.1.3. Измервателен прибор. Приемното устройство трябва да притежава относителна спектрална чувствителност, която до голяма степен съответства на относителното спектрално светлоотдаване на МКС (4) за дневно зрение. Чувствителната повърхност на приемното устройство трябва да бъде покрита с разсейващ материал и да бъде най-малко два пъти по-голяма от напречното сечение на емитирания от оптичната система светлинен лъч. Ако се използва интегрираща сфера, напречното сечение на отвора в сферата трябва да бъде най-малко два пъти по-голямо от напречното сечение на успоредната част на светлинния лъч.

Отклоненията от линейността на приемното устройство и обслужващия го измервателен уред не трябва да бъдат по-големи от 2 % от работната част на скалата.

Уредът за измерване на чувствителността на приемника трябва да се отрегулира по такъв начин, че да отчита 100 деления, когато защитното стъкло не се намира на пътя на светлинния лъч. Уредът трябва да отчита нула, когато върху приемното устройство не попада светлина.

Защитното стъкло се разполага на такова разстояние от приемното устройство, което е приблизително пет пъти по-голямо от диаметъра на приемника. Защитното стъкло трябва да се помести между диафрагмата и приемното устройство; стъклото трябва да бъде ориентирано така че ъгълът на падане на светлинния лъч да бъде равен на 0° ± 5°. Коефициентът на нормалната светлинна пропускливост се измерва върху защитното стъкло, като за всяка измервателна точка се отчита броя на деленията, n, на измервателния уред. Коефициентът на нормалната светлинна пропускливост τr е равен на n/100.

9.1.2.1. При предните стъкла могат да се приложат два изпитателни метода, които предвиждат използване или на изрязан от най-плоската част на предното стъкло образец, или на специално подготвен квадратен образец, изработен от материал и притежаващ дебелина, които са идентични на съответните характеристики на реално използваното предно стъкло; в този случай измерванията се извършват по нормалата (перпендикулярно) на стъклото.

9.1.2.2. Изпитването се провежда в зона I, определена в точка 9.2.5.2 от настоящото приложение.

9.1.2.3. При трактори, за които определянето на зона I е невъзможно, изпитването се провежда в зона I′, в съответствие с определението в точка 9.2.5.3 от настоящото приложение.

9.1.3. Индекси на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

9.1.4.1. Нормалната пропускливост, измерена в съответствие с точка 9.1.2, трябва да бъде не по-малка от 75 % при предните стъкла, и не по-малка от 70 % при стъклата, които не са предни стъкла.

9.1.4.2. В случаите, когато стъклата са разположени на места, които нямат съществено значение за полето на видимост на водача (например, остъклени покриви), коефициентът на нормалната пропускливост на светлината може да бъде по-малък от 70 %. Стъклата с коефициент на нормална пропускливост по-малък от 70 % трябва да бъдат обозначени по подходящ начин.

Разглежданият метод представлява проекционен метод, който дава възможност за оценка на оптичното изкривяване на защитното стъкло.

9.2.1.1.1. Оптично отклонение: ъгъл между действителното и привидното направление на наблюдението на дадена точка през защитното стъкло. Големината на въпросния ъгъл зависи от ъгъла на падане на светлинния лъч, дебелината и ъгъла на наклона на стъклото и радиуса на кривината в точката на падането.

9.2.1.1.2. Оптично изкривяване в направлението ММ′: алгебрична разлика на ъгловото отклонение на повърхността на стъклото Δα, измерена между двете точки М и М′, разстоянието между които е такова, че техните проекции върху равнината, перпендикулярна на направлението на наблюдението, отстоят помежду си на постоянното разстояние Δх (виж фигура 6).

Отклоненията в противоположната на движението на часовата стрелка посока, се считат за положителни, а отклоненията в посоката на движението на часовата стрелка, се считат за отрицателни.

9.2.1.1.3. Оптично изкривяване в точка М: максимално оптично изкривяване за всички направления ММ′ от изходната точка М.

Този метод предвижда проектиране върху екран на подходящ диапозитив (растер) през изпитваното защитно стъкло. Предизвиканото изменение на формата на проектираното изображение в резултат на разполагането на защитното стъкло на пътя на светлинния лъч дава представа за оптичното изкривяване. Оборудването се състои от следните компоненти, конфигурирани в съответствие с фигура 9.

9.2.1.2.1. Проектор с добро качество, с точков източник на светлина с висока интензивност е този, който притежава примерно следните характеристики:

Проекторът е изобразен схематично на фигура 7. На около 10 мм от оптичното стъкло на обектива е поставена диафрагма с диаметър 8 мм.

9.2.1.2.2. Диапозитиви (растери), които изобразяват, например, мрежи от светли кръгчета на тъмен фон (виж фигура 8). Диапозитивите трябва да притежават достатъчно високо качество и контрастност, за да може измерванията да бъдат извършвани с грешка не по-голяма от 5 %. В отсъствие на изпитваното защитно стъкло, размерите на кръгчетата трябва да бъдат такива, че при тяхното проектиране върху екрана, същите да образуват мрежа от кръгчета с диаметър Formula

, където Δх = 4 мм (виж фигури 6 и 9).

9.2.1.2.3. Опорна стойка, за предпочитане от тип, който дава възможност за вертикално и хоризонтално сканиране, както и за въртене на защитното стъкло.

9.2.1.2.4. Контролен шаблон за измерване на измененията на размерите, който дава възможност за извършване на бърза оценка. Подходящ шаблон от въпросния тип е показан на фигура 10.

Защитното стъкло се разполага върху опорната стойка (точка 9.2.1.2.3) под зададения ъгъл на наклона. Изпитвателното изображение се проектира през подложената на изпитване повърхност. Защитното стъкло се завърта или измества в хоризонтално или вертикално направление, което дава възможност за изследване на цялата, предназначена за изпитване повърхност.

В случаите, когато е приемливо извършването на бърза оценка с точност, която не е по-голяма от 20 %, стойността на А (виж фигура 10) се изчислява от граничната стойност ΔαL на изменението на отклонението и стойността на R2, т.е. разстоянието между защитното стъкло и проекционния екран:

Зависимостта между изменението на диаметъра на проектираното изображение Δd и изменението на ъгловото отклонение Δα се определя от формулата:

9.2.1.3.3. Измерване с помощта на фотоелектрическо приспособление

Когато е необходимо прецизно измерване с грешка, по-малка от 10 % от граничната стойност, стойността на Δd се измерва върху оста на проекцията, като ширината на светлинното петно се взема в мястото, където яркостта е 0,5 пъти от максималната яркост на светлинното петно.

Оптичното изкривяване на безопасните стъкла се оценява чрез измерване на Δd във всички направления и точки от изследваната повърхност, което дава възможност за определяне на Δd max.

Допуска се изпитание чрез стриоскопичен метод, като алтернатива на проекционните методи, при условие че са спазени изискванията по отношение на точността на измерванията, посочени в точки 9.2.1.3.2 и 9.2.1.3.3.

9.2.1.7. Предното стъкло трябва да бъде разположено под ъгъл на наклона, съответстващ на ъгъла на наклона при неговото положение върху трактора.

9.2.1.8. Оста на проекцията в хоризонталната равнина трябва да бъде практически перпендикулярна на следата на предното стъкло във въпросната равнина.

Измерванията се извършват в зоната I, определена в точка 9.2.5.2 от настоящото приложение.

9.2.2.1. При трактори, за които определянето на зона I е невъзможно, изпитването се провежда в зона I′, в съответствие с определението в точка 9.2.5.3 от настоящото приложение.

Изпитването трябва да се повтори, ако предното стъкло е предназначено за монтиране на тип трактори, предното поле на видимост на който, се различава от полето на видимост на типа трактори, по отношение на който е било предоставено типовото одобрение за съответното предно стъкло.

9.2.3. Индекси на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

За изпитване се представят четири образеца.

9.2.5. Дефиниране на зоната на видимост на предните стъкла на тракторите

Зоната на видимост се дефинира въз основа на:

9.2.5.1.1. контролната точка, определена в точка 1.2 от приложението „Поле на видимост“ към Директива 74/347/ЕИО от 25 юни 1974 г. за сближаване на законодателствата на държавите-членки относно полето на видимост и чистачките на предните стъкла на селскостопанските и горските трактори. По-нататък в текста тази точка е обозначена с О;

9.2.5.1.2. правата линия ОQ, представляваща хоризонтална права линия, минаваща през контролната точка и перпендикуляра на надлъжната равнина на симетрия на трактора;

9.2.5.2. зона I е зоната от предното стъкло, ограничена от линиите на пресичане на предното стъкло със следните четири равнини:

Р1— вертикалната равнина, минаваща през О и образуваща ъгъл 15° наляво от надлъжната равнина на симетрия на трактора,

Р2— вертикалната равнина, симетрична на Р1 по отношение на надлъжната равнина на симетрия на трактора.

Ако това е невъзможно (например, при липса на надлъжна равнина на симетрия), Р2 е равнината, симетрична на Р1 по отношение на надлъжната равнина на трактора, която минава през контролната точка,

Р3— равнината, минаваща през правата линия OQ и образуваща ъгъл 10° над хоризонталната равнина,

Р4— равнината, минаваща през правата линия OQ и образуваща ъгъл 8° под хоризонталната равнина.

9.2.5.3. При тракторите, за които не е възможно определянето на зоната I, дефинирана в точка 9.2.5.2 от настоящото приложение, зоната I′ включва цялата повърхност на предното стъкло.

Счита се, че даден тип предни стъкла удовлетворява изискванията, предявени по отношение на оптичното изкривяване, ако при проведеното върху четирите образци изпитване, оптичното изкривяване не е по-голямо от максималната стойност 2 ъглови минути за зони I или I′.

9.2.6.1. Не се извършват измервания в 100-милиметровата периферийна зона.

9.2.6.2. При състоящите се от две части предни стъкла, не се извършват измервания в ивицата с ширина 35 мм, измерена от края на стъклото, която може да бъде съседна на разделителя на стъклото.

9.3. Изпитване за раздвояване на изображението

Тези изпитателни методи могат, според конкретната необходимост, да се прилагат за целите на типовото одобрение за компонент, контрола върху качеството или оценката на изделията.

Този метод предвижда зрително изследване на осветена мишена през защитното стъкло. Мишената може да конструирана по такъв начин, че изпитването да може да се извършва на простия принцип „вижда се, не се вижда“.

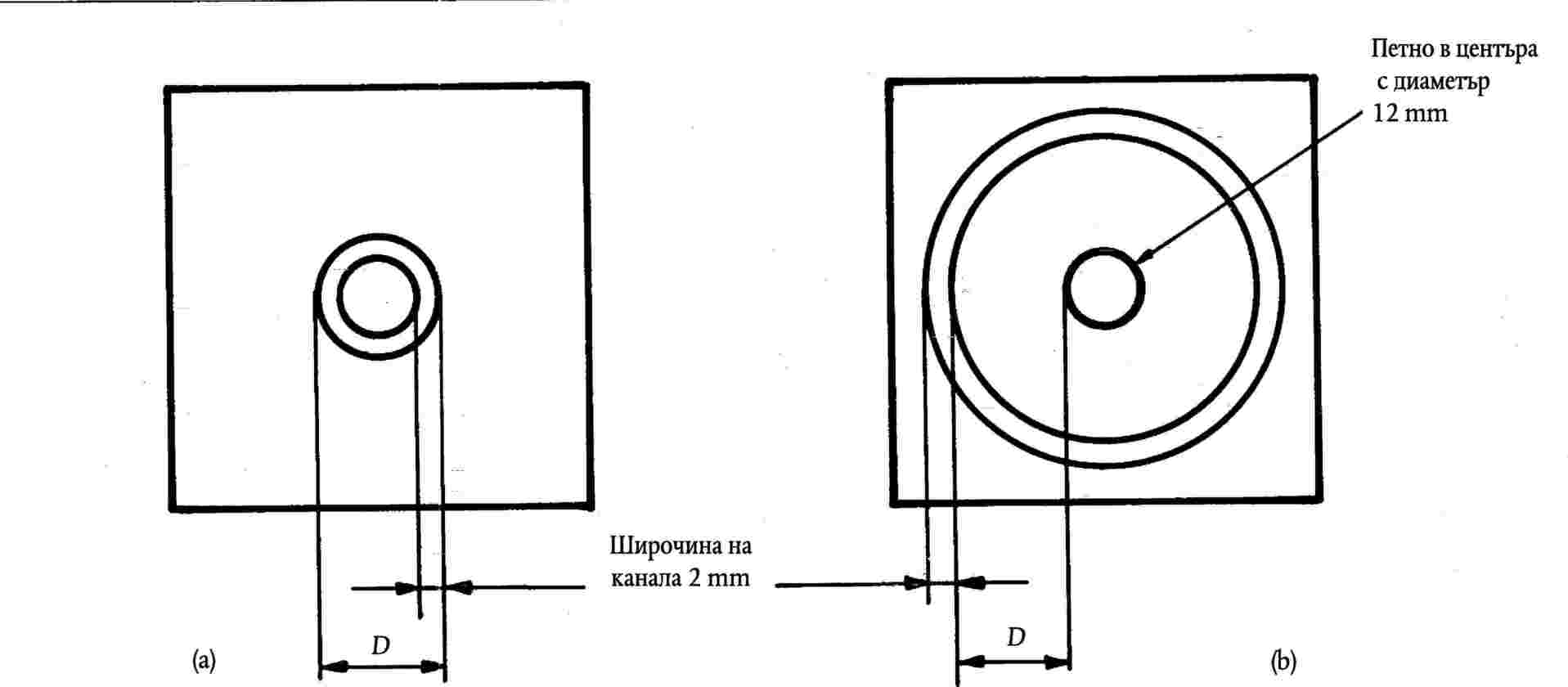

По възможност, мишената трябва да съответства на един от следните типове:

Осветената мишена се състои от светлинна клетка с приблизителни размери 300 мм × 300 мм × 150 мм, предната част на която, от съображения за удобство е изработена от стъкло, облепено с черна непрозрачна хартия или снабдено с матово черно покритие. Клетката притежава подходящ светлинен източник. Върху вътрешната повърхност на клетката е нанесено матово покритие от бяла боя. Допуска се използване на мишени с друга форма в съответствие с показаното на фигура 14. Приемливо е, също така, да се извърши подмяна на мишената с проекционен апарат, което предполага изследване на получените изображения върху екран.

Защитното стъкло се разполага при зададения ъгъл на наклона върху подходяща стойка по такъв начин, че наблюдението да се извършва в хоризонталната равнина, минаваща през центъра на мишената.

Наблюдението на светлинната клетка трябва да се извършва в тъмно или полу-тъмно помещение. Трябва да се изследват всички участъци от стъклото, за да могат да бъдат открити всички възможни вторични изображения на осветената мишена. Предното стъкло трябва да се завърта по начин, който съхранява необходимото направление на наблюдението. За целите на наблюдението може да се използва зрителна тръба.

При необходимост се прилага процедурата, описана в тази точка.

Оборудването се състои от колимационен телескоп и телескоп и може да бъде конфигурирано в съответствие с фигура 13. Независимо от това, може да се използва всяка друга еквивалентна оптична система.

Колимационният телескоп създава в безкрайността изображение на системата в полярни координати с ярка точка в нейния център (виж фигура 14). Във фокалната равнина на използвания за наблюденията телескоп, върху оптичната ос, се разполага малка непрозрачна точка, диаметърът на която е малко по-голям от размера на проектираната ярка точка, по причина на което, същата засенчва ярката точка.

9.3.1.2.2. Когато изпитваната проба, която генерира вторично изображение, бъде разположена между телескопа и колимационния телескоп, на известно разстояние от центъра на системата с полярните координати, се появява втора ярка точка с по-малка интензивност. Може да се приеме, че отделянето на вторичното изображение съответства на разстоянието между двете ярки точки, наблюдавани с помощта на телескопа (виж фигура 14). (Разстоянието между черната точка и ярката точка в центъра на системата с полярните координати представлява оптичното отклонение).

Отначало, защитното стъкло се изследва чрез елементарно сканиране, което дава възможност за определяне на участъка, генериращ най-значимото вторично изображение. След това, въпросният участък се изследва с помощта на колиматорната система под съответния ъгъл на наклона. Измерва се максималното отделяне на вторичното изображение.

9.3.1.3. Направлението на наблюдение в хоризонталната равнина трябва да съхрани своята приблизителна перпендикулярност спрямо следата на предното стъкло в същата равнина.

Измерванията се извършват в зависимост от категорията на трактора в зоните, определени в точка 9.2.2.

Изпитанието трябва да се повтори, ако предното стъкло е предназначено за монтиране на тип трактори, предното поле на видимост на който се различава от полето на видимост на типа трактори, по отношение на който е било предоставено типовото одобрение за съответното предно стъкло.

9.3.3. Индекси на трудност на второстепенните характеристики

Останалите второстепенни характеристики не се вземат под внимание.

За изпитание се представят четири образеца.

Счита се, че даден тип предни стъкла удовлетворява изискванията, предявени по отношение на разделянето на вторичното изображение, ако при проведеното върху четирите образци изпитание, разделянето на първичното от вторичното изображение не е по-голямо от максималната стойност 15 ъглови минути.

9.3.5.1. Не се извършват измервания в 100-милиметровата периферийна зона.

9.3.5.2. При състоящите се от две части предни стъкла, не се извършват измервания в ивицата с ширина 35 мм, измерена от края на стъклото, която може да бъде съседна на разделителя на стъклото.

Ако предното стъкло е оцветено в зоните, определени в съответствие с точки 9.2.5.2 или 9.2.5.3, четирите образци се подлагат на проверка за различимост на следните цветове:

Този метод дава възможност за определяне на скоростта на хоризонталното горене на материалите, използвани в кабините на тракторите, след подлагане на същите на въздействието на неинтензивен пламък. Методът дава възможност за тестване на материалите и компонентите на вътрешното обзавеждане на тракторите, поотделно или в комбинации с дебелина до 15 мм. Той се използва за оценка на равномерността на серийно произвежданите материали от гледна точка на тяхната запалимост. Поради многобройните различия между реалните експлоатационни условия (приложение и ориентиране във вътрешността на трактора, условия на употреба, източник на възпламеняване и т.н.) и точно предписаните условия при провеждането на изпитванията, не може да се счита, че този метод може да се прилага за оценка на всички характеристики на горене на реално срещаните трактори.

10.2.1. Скорост на горене: отношение между дължината на изгорялата част, измерено в съответствие с този метод, и времето, необходимо за изгарянето на въпросната част.

Скоростта на горене се представя в милиметри за минута.

10.2.2. Композиционен материал: материал, който се състои от няколко слоя от сходни или различни материали, съединени повърхностно помежду си чрез циментиране, слепване, заваряване и т.н. Когато в зоната на съединяване на различните материали има участъци на нарушаване на монолитността (например, наличие на шевове, точки на високочестотно заваряване, нитови връзки и т.н.), които предразполагат към снемане на отделни образци в съответствие с точка 10.5, съответният материал не се разглежда като композиционен.

10.2.3. Изложена повърхност: повърхност, която е обърната към вътрешността на кабината (пътническото отделение), когато материалът е инсталиран на трактора.

Образецът се разполага хоризонтално във U-образния държател и се подлага на въздействието на пламък с предварително известно нискоенергийно съдържание в продължение на 15 секунди в горивната камера, при което пламъкът въздейства върху свободния край на образеца. Изпитването дава възможност за определяне на възможността за, и момента в който, пламъкът изгасва, или времето, за което пламъкът изминава определено разстояние.

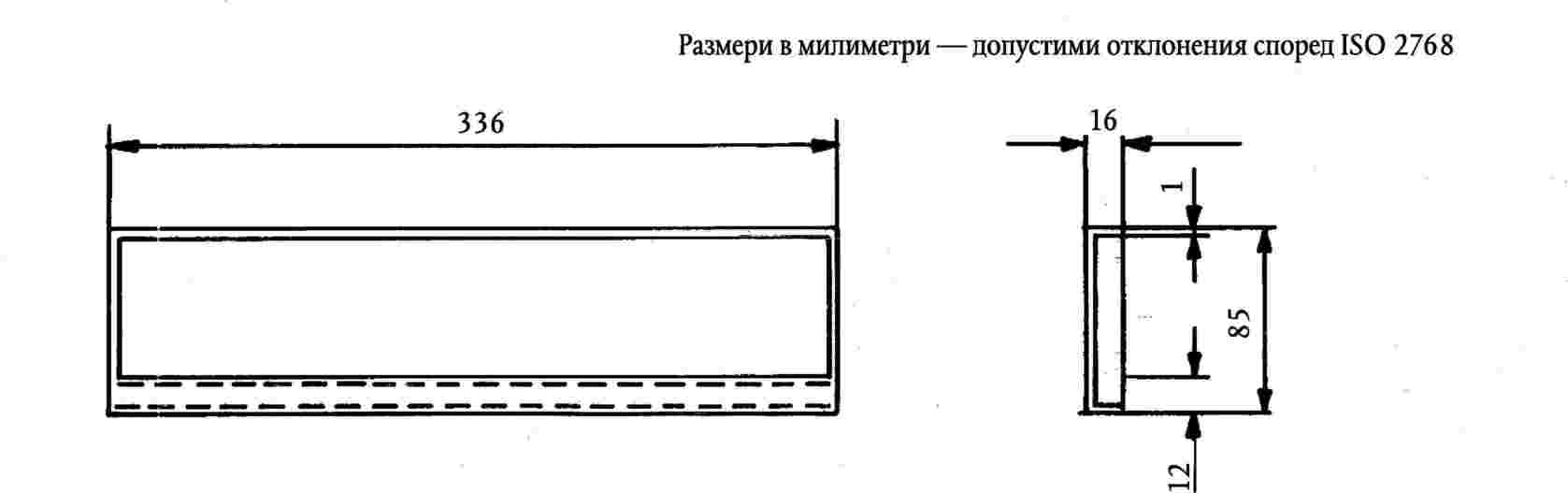

10.4.1. Горивна камера (фигура 15), за предпочитане изработена от неръждаема стомана, с показаните на фигура 16 размери. В предния край на камерата е монтирано огнеустойчиво наблюдателно стъкло, което може да покрива целия преден край и може да бъде изработено под формата на панел за достъп.

Долната част на камерата притежава вентилационни отвори, а около цялата горна част е разположен вентилационен прорез. Горивната камера е разположена върху четири крачета с височина 10 мм.

Камерата може да има отвор в единия си край за пропускане на държателя, който захваща изпитваната проба; в противоположния край има отвор за линията на газа. Стопилката от материала се събира в съд (виж фигура 17), който е разположен върху долната част на камерата между вентилационните отвори, без да засенчва който и да било от тях.

10.4.2. Държател за пробата, състоящ се от две U-образни метални пластини или корпуси, изработени от корозионно устойчив материал. Размерите са показани на фигура 18.

Долната плоча е снабдена с оси, горната от които има подходящо изпълнени отвори за целите на устойчивото поддържане на изпитваната проба. Осите също така изпълняват ролята на измервателни точки в началото и в края на разстоянието на горенето.

Върху долната U-образна плоча се монтира опора под формата на топлоустойчива тел.: с диаметър 0,25 мм, която пресича плочата през интервали от по 25 мм (виж фигура 19).

Равнината на долната страна на образеца трябва да бъде на височина 178 мм над подовата плоча. Разстоянието между предния ръб на държателя за образеца и края на камерата трябва да бъде 22 мм; разстоянието между надлъжните страни на държателя за образеца и страните на камерата трябва да бъде 50 мм (всички вътрешни размери). (Виж фигури 15 и 16).

10.4.3. Газова горелка. Този малък източник на запалване представлява бунзенова горелка с вътрешен диаметър 9,5 мм. Разположена е в изпитвателния шкаф по начин, при който центърът на нейната дюза се намира на разстояние 19 мм под центъра на долния ръб на отворения край на изпитваната проба (виж фигура 16).

10.4.4. Изпитвателен газ. Осигуряваният за горелката газ трябва да има калорийно съдържание около 38 мегаджаула за кубически метър (например природен газ).

10.4.5. Метален гребен с дължина най-малко 110 мм, притежаващ между седем и осем гладки заоблени зъба на разстояние 25 мм един от друг.

10.4.6. Хронометър, работещ с точност до 0,5 секунди.

10.4.7. Смукателен шкаф. Горивната камера може да се разположи в смукателен шкаф при условие че вътрешният обем е най-малко 20, но не повече от 110 пъти по-голям от обема на горивната камера, и при условие че размерът на височината, ширината или дължината на смукателния шкаф не е по-голям от 2 ½ пъти спрямо който и да било от останалите два размера.

Преди изпитването се измерва вертикалната скорост на преминаващия през смукателния шкаф въздух на разстояние 100 мм пред и след крайното положение, в което се разполага горивната камера. Въпросната скорост трябва да бъде между 0,10 и 0,30 м/сек, което е предпоставка за предотвратяване на вероятните неудобства, свързани с въздействието на продуктите от горенето върху провеждащия изпитването. Възможно е да се работи със смукателен шкаф с естествена вентилация и подходяща скорост на въздуха.

Формата и размерите на образците са показани на фигура 20. Дебелината на образеца съответства на дебелината на изпитваното изделие. Тя не трябва да бъде по-голяма от 13 мм. Ако начинът на вземане на образците дава възможност за това, образецът трябва да притежава напречно сечение с постоянна величина по протежението на цялата своя дължина. Ако формата и размерите на изделието не дават възможност за снемане на образец с дадения размер, се спазват следните минимални размери:

От подложения на изпитване материал, се снемат най-малко пет образци. При материали с различаващи се скорости на горене в различните им направления (което се установява в рамките на предварителни изпитвания) петте (или повече) образеца се снемат и поставят върху изпитвателната установка, така че да може да бъде измерена възможно най-високата скорост на горене. Когато материалът се осигурява под формата на ширини, се отрязва покриващ цялата ширина участък, с дължина най-малко 500 мм. Образците се вземат от именно този участък така, че да бъдат на най-малко 100 мм от края на материала и на еднакво разстояние един от друг.

По същия начин се снемат образци от готовите изделия, стига формата на изделието да позволява това. Когато дебелината на изделието е по-голяма от 13 мм, същата се свежда до не повече от 13 мм чрез механично въздействие върху страната, която не е обърната към пътническото отделение.

Композиционните материали (виж точка 10.2.2) се изпитват, допускайки, че същите притежават еднородна структура.

В случай, че материалите са изградени от насложени един върху друг слоеве с различен състав, които не са композиционни материали, всички слоеве от материала, разположени на дълбочина до 13 мм от обърнатата към пътническото отделение повърхност, се изпитват поотделно.

Образците се обработват в продължение на най-малко 24 часа, но не повече от 7 денонощия, при температура 23 ± 2 °С и относителна влажност 50 ± 5 % и трябва да останат в тези условия, до непосредственото начало на изпитването.

10.6.1. Образците се поставят с повърхността на власинките или кичурите върху плоска повърхност и с помощта на гребена се извършва двукратно разчесване срещу власинките (10.4.5).

10.6.2. Образецът се поставя в държателя за образеца (10.4.2) така че изложената страна да бъде обърната надолу към пламъка.

10.6.3. Газовият пламък се регулира за височина 30 мм посредством марката в камерата, при което въздушният смукател на горелката остава в затворено положение. Преди началото на първото изпитване, пламъкът на горелката трябва да е горял в продължение на най-малко 1 минута с цел стабилизиране.

10.6.4. Държателят за образеца се вкарва в горивната камера така че краят на образеца да влезе в контакт с пламъка и след 15 секунди газовият поток се прекъсва.

10.6.5. Измерването на времето на горене започва в момента, когато долната част на пламъка премине през първата измервателна точка. Наблюдава се разпространението на пламъка откъм онази страна, която изгаря по-бързо от другата страна (горната или долната страна).

10.6.6. Измерването на времето на горене приключва при достигането на пламъка до последната измервателна или изгасването на пламъка преди достигането до последната измервателна точка. Ако пламъкът не успее да достигне последната измервателна точка, се измерва разстоянието на изгарянето до точката, където пламъкът изгасва. Разстоянието на изгарянето представлява разрушената част от изпитваната проба, която в процеса на изгарянето бива унищожена или по своята повърхност или във вътрешността си.

10.6.7. Когато образецът не се възпламенява или не продължава да гори след изгасването на горелката, или когато пламъкът изгасва преди достигането до първата измервателна точка, при което времето на изгарянето е практически несъществуващо, в изпитвателния протокол се вписва показател за времето на горене 0 мм/мин.

10.6.8. При провеждане на поредица от изпитвания или повторения на изпитванията, трябва да се вземат мерки така, че максималната температура в горивната камера и държателя за образеца преди началото на всяко следващо изпитване да бъде 30 °С.

Скоростта на горене В в милиметри за минута, се дава чрез формулата:

10.8. Индекси на трудност на второстепенните характеристики

Вторичните характеристики не се вземат под внимание.

Счита се, че защитните стъкла с пластмасово покритие (2.3) и стъкло-пластмасовите защитни стъкла (2.4) удовлетворяват изискванията по отношение на характеристиките на горенето, ако скоростта на горене е не по-висока от 250 мм/мин.

11. ИЗПИТАНЕ ЗА ВЪЗДЕЙСТВИЕ НА ХИМИЧЕСКИ ВЕЩЕСТВА

11.1.1. Неабразивен сапунен разтвор: 1 тегловни % калиев олеат в дейонизирана вода.

11.1.2. Почистващо средство за стъклени повърхности: воден разтвор на изопропанол и дипропилен гликол монометилов етер, при концентрация на всеки от тях 5-10 тегловни %, и амониев хидроокис при концентрация 1-5 тегловни %.

11.1.3. Неразреден денатуриран алкохол: една обемна част метилов алкохол в десет обемни части етилов алкохол.

11.1.4. Еталонна бензинова смес, която се състои от 50 обемни % толуол, 30 обемни % 2,2,4-триметилпентан, 15 обемни % 2,4,4-триметил-1-пентан и 5 обемни % етилов алкохол.

11.1.5. Еталонен керосин: смес от 50 обемни % n-октан и 50 обемни % n-декан.

Два изпитвателни образеца с размери 180 мм х 25 мм се подлагат на въздействието на всяко от химическите вещества, посочени в точка 11.1, като за всяко изпитване и за всяко химическо вещество, се използва нов образец. След всяко изпитване, образците се промиват в съответствие с указанията на производителя, след което същите се оставят в продължение на 48 часа на въздух при температура 23 ± 2 °С и относителна влажност 50 ± 5 %. Тези условия се поддържат в хода на всички изпитвания. Образците се потапят напълно в изпитвателната течност и се оставят в нея в продължение на една минута, след което се изваждат и подсушават веднага с (чисто) памучно парче плат с абсорбционни свойства.

11.3. Индекси на трудност на вторичните характеристики

Второстепенните характеристики не се вземат под внимание.

11.4.1. Счита се, че изпитването за определяне на устойчивостта на въздействието на химически вещества е дало положителен резултат, ако не е настъпило размекване или разтваряне на повърхността, образуване на пукнатини или забележимо намаляване на прозрачността на изпитваните проби.

Счита се, че даден комплект образци, представени за типово одобрение за компонент, удовлетворява изискванията по отношение на устойчивостта на въздействието на химически вещества, ако е изпълнено едно от следните условия:

11.4.2.1. всички изпитвания са дали положителни резултати;

11.4.2.2. едното от изпитанията е показало незадоволителен резултат, но е била проведена нова поредица от изпитания върху друг комплект образци, която е дала положителни резултати.

(1) Подходящи приспособления за изпитване на абразивно износване произвежда Teledyn Taber (САЩ).

(2) Подходящи абразивни ролки могат да бъдат набавени от Teledyn Taber (САЩ).

(3) Тези изпитвателни условия изключват възможността от формиране на конденз върху изпитвателните образци.

Счита се, че изработени от закалено стъкло предни стъкла принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.1. фирменото наименование или търговската марка;

За целите на изпитанията на раздробяване и механична якост, изработените от закалено стъкло предни стъкла се разглеждат като принадлежащи към една от следните две групи:

1.1.3. категорията на дебелината, към която принадлежи номиналната дебелина „е“ (допустимото отклонение при изработката е ± 0,2 мм):

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на стъклото (полирано (плоско), флоат, листово),

1.2.3. наличието или отсъствието на проводници,

1.2.4. наличието или отсъствието на ивици на затъмнение.

2.1. Индекси на трудност на второстепенните характеристики

2.1.1. Под внимание се взема единствено вида на материала.

2.1.2. Счита се, че флоат стъкло и листовото стъкло имат еднакви индекси на трудност.

2.1.3. Изпитванията на раздробяване трябва да се повтарят при преход от полирано (плоско) стъкло към флоат или листово стъкло, и обратно.

2.1.4. Изпитванията трябва да се повтарят, ако се използват неоцветени ивици на затъмнение.

На изпитване се подлагат шест проби от серията образци с най-малка разгъната площ и шест проби от серията образци с най-голяма разгъната площ, взети в съответствие с приложение III Н.

Предните стъкла от закалено стъкло трябва да притежават две основни зони: FI и FII. Те могат, също така, да притежават една междинна зона, FIII.

2.3.1. зона FI: периферна зона на раздробяването с ширина не по-малка от 7 см около целия край на предното стъкло, включваща външна ивица с ширина 2 см, която не се взема под внимание при оценката на резултатите;

зона FII: видима зона на различното раздробяване, която включва винаги правоъгълен участък с височина не по-малка от 20 см и дължина не по-малка от 50 см.

2.3.3. зона FIII: междинна зона с ширина не по-голяма от 5 см, разположена между зоните FI и FII.

Прилага се изпитвателният метод, описан в точка 1 от приложение III В.

2.5. Точки на удара (виж приложение III О, фигура 2).

2.5.1. Точките на удара се избират както следва:

2.5.2. Изпитването за раздробяване се провежда във всяка от точките 1, 2, 3, 3', 4 и 5.

Счита се, че дадено изпитание е дало положителен резултат, ако раздробяването удовлетворява всички условия, посочени в точки 2.6.1.1, 2.6.1.2 и 2.6.1.3 по-долу.

2.6.1.1.1. Броят на фрагментите във всеки квадрат с размери 5 × 5 см е не по-малък от 40 и не по-голям от 350; независимо от това, когато общият брой е по-малък от 40, ако броят на фрагментите в който и да било квадрат с размери 10 × 10 см, във вътрешността на който се намира квадрата с размери 5 × 5 см, е не по-малък от 160, резултатът е положителен.

2.6.1.1.2. За целите на горното правило, отломък, който е разделен от страна на квадрат, се приема за половин отломък.

2.6.1.1.3. Раздробяването не се проверява в ивицата с ширина 2 см около края на пробите, представляваща рамката на стъклото, както и в участъка с радиус 7,5 см около точката на удара.

2.6.1.1.4. Допуска се наличие на не повече от три отломъка с повърхност по-голяма от 3 см2. В който и да било кръг с диаметър 10 см не трябва да има повече от два такива отломъка.

2.6.1.1.5. С изключение на случаите, предвидени в точка 2.6.2.2 по-долу, се допуска наличието на фрагменти с продълговата форма с дължина не по-голяма от 7,5 см при условие че същите не притежават остри краища. Ако продълговатите фрагменти са отчупени от края на стъклото, образуваният от тях ъгъл не трябва да бъде по-голям от 45°.

2.6.1.2.1. Остатъчната видимост след раздробяването на стъклото се изследва в правоъгълния участък, дефиниран в точка 2.3.2. В този правоъгълен участък, общата повърхност на фрагментите с повърхност по-голяма от 2 см2 трябва да съставлява не по-малко от 15 % от площта на правоъгълния участък; независимо от това, при предните стъкла с височина по-малка от 44 см, или стъклата с монтажен ъгъл по отношение на вертикалата по-малък от 15°, процентната видимост трябва да бъде не по-малка от 10 % от площта на съответния правоъгълен участък.

2.6.1.2.2. С изключение на случая, предвиден в точка 2.6.2.2, не се допуска наличие на фрагменти с повърхност по-голяма от 16 см2.

2.6.1.2.3. В радиус от 10 см около точката на удара, но само в онази част от кръга, която е включена в зоната FII, се допуска наличие на три отломъка с повърхност по-голяма от 16, но не по-голяма от 25 см2.

Фрагментите трябва да имат правилна форма и да не притежават изпъкналости от типа, упоменат в точка 2.6.1.2.4.1. Независимо от това, допуска се наличие на не повече от 10 отломъка с неправилна форма в който и да било правоъгълник с размери 50 × 20 см, и не повече от 25 такива отломъка върху цялата повърхност на предното стъкло.

Никой от тези фрагменти не трябва да притежава остри изпъкналости с дължина по-голяма от 35 мм, измерена в съответствие с точка 2.6.1.2.4.1.

2.6.1.2.4.1. Счита се, че даден отломък има неправилна форма, ако същият не може да се впише в кръг с диаметър 40 мм, ако притежава поне една изпъкналост с дължина по-голяма от 15 мм, измерена между върха на изпъкналостта и сечението, ширината на което е равна на дебелината на стъклото, и ако притежава една или няколко изпъкналости, ъгълът на заострянето на които е по-малък от 40°.

2.6.1.2.5. С изключение на случая, предвиден в точка 2.6.2.2, се допуска наличие на фрагменти с продълговата форма в зона FII като цяло, при условие че дължината на същите не е по-голяма от 10 см.

Характеристиките на раздробяването в тази зона трябва да бъдат междинни между характеристиките на раздробяването, допустими за двете съседни зони (FI и FII).

Счита се, че дадено предно стъкло, представено за типово одобрение като компонент, удовлетворява изискванията от гледна точка на раздробяването, ако е изпълнено поне едно от следните условия:

2.6.2.1. всички изпитвания, проведени с използване на дефинираните в 2.5.1 точки на удара, са дали положителен резултат;

2.6.2.2. едно от изпитванията, проведени с използване на дефинираните в 2.5.1 точки на удара, е показало отрицателен резултат при отклонения, които не надхвърлят посочените по-долу граници:

и е било проведено отново върху друга проба, която или удовлетворява изискванията от точка 2.6.1, или дава отклонения в посочените по-горе граници.

2.6.2.3. две от изпитванията, проведени с използване на дефинираните в 2.5.1 точки на удара, са показали отрицателен резултат при отклонения, които не надхвърлят посочените в точка 2.6.2.2 граници, и нова серия изпитания върху нов комплект от проби е дала резултати, които удовлетворяват изискванията от точка 2.6.1, или не повече от две проби от новия комплект дават отклонения в посочените в точка 2.6.2.2 граници.

2.6.3. Ако бъдат констатирани горепосочените отклонения, същите трябва да се впишат в изпитателния протокол, към който се прилагат снимки на съответните участъци от предното стъкло.

3.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

3.2.1. За всяка група закалени предни стъкла на изпитание се подлагат четири проби, с приблизително най-малката разгъната площ и четири проби с приблизително най-голямата разгъната площ, като всичките осем проби са от типовете, избрани за целите на изпитанията на раздробяване (виж точка 2.2).

3.2.2. Съгласно алтернативен вариант, по преценка на лабораторията, която провежда изпитанията, за всяка категория на дебелина на предните стъкла, на изпитание се подлагат шест тестови образци с размери (1 100 × 500 мм) + 5/– 2 мм.

3.3.1. Прилага се методът, описан в точка 3 от приложение III В.

3.4.1. Счита се, че изпитването е дало положителен резултат, ако предното стъкло или изпитваната проба са се разрушили.

Счита се, че дадена серия проби, представена за типово одобрение за компонент, удовлетворява изискванията от гледна точка на изпитването на удар с модел на глава, ако е изпълнено едното от следните две условия:

3.4.2.1. всички изпитвания са дали положителен резултат;

3.4.2.2. едното от изпитванията е показало незадоволителен резултат, но е била проведена нова поредица от изпитвания върху друг комплект проби или образци, която е дала положителни резултати.

Изискванията по отношение на оптичните свойства, посочени в точка 9 от приложение III В, се отнасят до всеки тип предни стъкла.

СТЪКЛА ОТ РАВНОМЕРНО ЗАКАЛЕНО СТЪКЛО, КОИТО НЕ СА ПРЕДНИ СТЪКЛА (1)

Счита се, че изработени от равномерно закалено стъкло стъкла, принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.1. фирменото наименование или търговската марка;

1.1.2. характера на процеса на усилването (термично или химично);

категорията на формата; различават се две категории:

1.1.4. Категорията на дебелината, към която принадлежи номиналната дебелина „е“ (допустимото отклонение при изработката е ± 0,2 мм):

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на материала (полирано (плоско) стъкло, флоат стъкло, листово стъкло),

1.2.3. наличието или отсъствието на проводници,

2.1. Индекси на трудност на второстепенните характеристики

Други второстепенни характеристики не се вземат под внимание.

За изпитване, се вземат проби от всяка категория на формата и всяка категория на дебелината, които се произвеждат трудно, в съответствие със следния критерий:

За плоските стъкла, осигуряват се два комплекта проби, съответстващи на:

2.2.1.1.2. най-малкия ъгъл между две съседни страни.

За плоските и изпъкналите стъкла, осигуряват се три комплекта проби, съответстващи на:

2.2.1.2.2. най-малкия ъгъл между две съседни страни,

2.2.2. Счита се, че изпитванията, проведени върху проби, съответстващи на най-голямата площ, S, са приложими към всяка друга площ, по-малка от S + 5 %.

2.2.3. Ако представените проби дават ъгъл γ по-малък от 30°, се счита, че изпитванията са приложими към всички произвеждани стъкла с ъгъл по-голям от γ - 5°.

Ако представените проби дават ъгъл γ по-голям или равен на 30°, се счита, че изпитанията са приложими към всички произвеждани стъкла с ъгъл по-голям или равен на 30°.

2.2.4. Ако височината на сегмента h на представените проби е по-голяма от 100 мм, се счита, че изпитванията са приложими към всички произвеждани стъкла с височина на сегмента по-малка от h + 30 мм.

Ако височината на сегмента на представените проби е по-малка или равна на 100 мм, се счита, че изпитванията са приложими към всички произвеждани стъкла с височина на сегмента по-малка или равна на 100 мм.

Броят на пробите във всяка група, в зависимост от категорията на формата, дефинирана в точка 1.1.3 по-горе, е както следва:

2.4.1. Прилага се изпитвателният метод, описан в точка 1 от приложение III В.

2.5. Точки на удара (виж приложение III О, фигура 3).

2.5.1. За плоски стъкла и изпъкнали стъкла точките на удара, описани в, съответно, приложение III O, фигури 3 а и 3 б от една страна, и приложение III O, фигура 3 в от друга страна, са както следва:

2.5.2. Във всяка предписана точка на удара се провежда само едно изпитване.

Счита се, че дадено изпитване е показало положителен резултат, ако раздробяването удовлетворява следните условия:

2.6.1.1. Броят на фрагментите във всеки квадрат с размери 5 × 5 см е не по-малък от 40 и не по-голям от 400, или 450 по отношение на стъклата с дебелина не по-голяма от 3,5 мм.

2.6.1.2. За целите на горното правило, отломък, който е разделен от страна на квадрат, се приема за половин отломък.

2.6.1.3. Раздробяването не се проверява в ивицата с ширина 2 см около края на пробите, представляваща рамката на стъклото, както и в участъка с радиус 7,5 см около точката на удара.

2.6.1.4. Не се допуска наличие на фрагменти с повърхност по-голяма от 3 см2, освен в участъците, посочени в точка 2.6.1.3.

2.6.1.5. Допускат се няколко отломъка с продълговата форма при условие че:

и ако, с изключение на случаите, предвидени в точка 2.6.2.2 по-долу, същите имат дължина не по-голяма от 7,5 см.

Счита се, даден комплект проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на раздробяването, ако е изпълнено поне едно от следните условия:

2.6.2.3. две от изпитванията, проведени с използване на дефинираните в 2.5.1 точки на удара, са показали отрицателен резултат при отклонения, които не надхвърлят посочените в точка 2.6.2.2 граници, и нова серия изпитвания върху нов комплект от проби е дала резултати, които удовлетворяват изискванията от точка 2.6.1, или не повече от две проби от новия комплект дават отклонения в посочените в точка 2.6.2.2 граници.

2.6.3. Ако бъдат констатирани горепосочените отклонения, същите трябва да се впишат в изпитвателния протокол, към който се прилагат снимки на съответните участъци от стъклото.

3.1.1. Индекси на трудност на второстепенните характеристики

Другите второстепенни характеристики (по-конкретно, наличие или липса на проводници) не се вземат под внимание.

На изпитание се подлагат шест изпитвани проби за всяка категория на дебелината в съответствие с точка 1.1.4 по-горе.

3.1.3.1. Прилага се изпитвателният метод, описан в точка 2.1 от приложение III В.

3.1.3.2. В следващата таблица е посочена височината на падането (от долната част на сферата до горната повърхност на изпитваната проба) в зависимост от дебелината на стъклото:

3.1.4.1. Счита се, че изпитването е дало положителен резултат, ако изпитваната проба не се разруши.

Счита се, даден комплект изпитвани проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на механичната якост, ако е изпълнено поне едно от следните условия:

3.1.4.2.1. отрицателен резултат е показало не повече от едно изпитване;

3.1.4.2.2. две от изпитванията са показали отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект от шест изпитвани проби, която е дала положителни резултати.

4.1. Изискванията, отнасящи се до нормалната светлинна пропускливост, изложени в точка 9.1 от приложение III В се прилагат по отношение на равномерно закалените стъкла или части от стъкла, разположени в места, които имат съществено значение за видимостта на водача.

(1) Този тип равномерно закалени стъкла могат, също така, да се използват като предни стъкла за трактори.

Счита се, че обикновени пластови предни стъкла принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

За целите на изпитванията на механична якост и въздействие на околната среда обикновените пластови предни стъкла се разглеждат като принадлежащи към една група;

1.1.4. номиналната дебелина „е“ на предното стъкло при допустимо отклонение на изработката над и под номиналната стойност 0,2 n мм (n е броя на слоевете от стъкло в предното стъкло);

1.1.5. номиналната дебелина на междинния слой или междинните слоеве;

1.1.6. характера и типа на междинния слой или междинните слоеве (например, ПВБ или друг пластмасов междинен слой или други пластмасови междинни слоеве).

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на материала (полирано (плоско) стъкло, флоат стъкло, листово стъкло),

1.2.2. оцветяването (пълно или частично) на междинния слой или междинните слоеве (безцветни или оцветени),

1.2.3. оцветяването на стъклото (безцветно или оцветено),

1.2.4. наличието или отсъствието на проводници,

1.2.5. наличието или отсъствието на ивици на затъмнение.

2.1. При обикновените пластови предни стъкла, всички изпитвания, с изключение на изпитанията на удар с модел на глава (точка 3.2) и изпитванията на оптичните свойства, се провеждат върху плоски тестови проби, които са или отрязани от налични предни стъкла или специално изработени за въпросната цел. В двата случая, тестовите проби трябва да бъдат във всички отношения строго представителни за произвежданите предни стъкла, за които е заявено съответното типово одобрение за компонент.

2.2. Преди всяко изпитване, образците трябва да престоят в продължение на не по-малко от четири часа при температура 23 ± 2 °С. Изпитванията се провеждат веднага след изваждането на изпитваните проби от съда, в който същите са били съхранявани.

3.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

3.2. Изпитване на удар с модел на глава на цяло предно стъкло

Тестват се четири проби от серията образци от участъка с най-малка разгъната площ и четири проби от серията образци от участъка с най-голяма разгъната площ в съответствие с условията от приложение III Н.

3.2.2.1. Прилага се методът, описан в точка 3.3.2 от приложение III В.

Счита се, че изпитването е дало положителен резултат, ако са изпълнени следните условия:

3.2.3.1.1. пробата се разрушава, образувайки многобройни кръгови пукнатини, приблизително концентрирани около точката на удара, при което най-близо разположените до точката на удара пукнатини отстоят от нея на разстояние не по-голямо от 80 мм;

3.2.3.1.2. слоевете от стъкло трябва да съхранят връзката си с междинния пластмасов слой. Допуска се отделяне от всяка страна на дадена пукнатина на една или няколко частици от междинния слой с ширина по-малка от 4 мм, разположени в кръг с диаметър 60 мм, центърът на който съвпада с точката на удара.

3.2.3.1.3.1. не трябва да има оголване на междинния слой в участък с площ по-голяма от 20 см2,

3.2.3.1.3.2. допуска се поява на разрив в междинния слой с дължина до 35 мм.

Счита се, даден комплект проби, представени за типово одобрение, удовлетворява изискванията от гледна точка на изпитването на удар с модел на глава, ако е изпълнено едно от следните две условия:

3.2.3.2.1. всичките изпитвания са дали положителни резултати, или

3.2.3.2.2. едно от изпитванията е показало отрицателен резултат и е била проведена нова серия изпитания върху нов комплект проби, която е дала положителни резултати.

3.3. Изпитване на удар с модел на глава върху плоски изпитвани проби

На изпитване се подлагат шест изпитвани проби с размери (1 100 мм × 500 мм) + 5/– 2 мм.

3.3.2.1. Прилага се методът, описан в точка 3.3.1 от приложение III В.

Счита се, че това изпитване е дало положителен резултат, ако са изпълнени следните условия:

3.3.3.1.1. изпитваната проба се деформира и разрушава, образувайки многобройни кръгови пукнатини, концентрирани приблизително около точката на удара;

3.3.3.1.2. допуска се поява на разриви в междинния слой при условие че главата не минава през изпитваната проба;

3.3.3.1.3. от междинния слой не трябва да се отделят големи стъклени фрагменти.

счита се, даден комплект изпитвани проби, представени за типово одобрение, удовлетворява изискванията от гледна точка на изпитването на удар с модел на глава, ако е изпълнено едно от следните две условия:

3.3.3.2.1. всичките изпитвания са показали положителни резултати, или

3.3.3.2.2. едно от изпитванията е дало отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект проби, която е показала положителни резултати.

4.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

На изпитване се подлагат шест квадратни тестови проби със страна 300 мм + 10/- 0 мм.

4.2.2.1. Прилага се методът, описан в точка 2.2 от приложение III В.

4.2.2.2. Височината на падането (от долната част на сферата до горната повърхност на изпитваната проба) е 4 м + 25/– 0 мм.

4.2.3.1. Счита се, че изпитването е показало положителен резултат, ако сферата не минава през стъклото до 5 секунди след момента на удара.

Счита се, даден комплект изпитвани проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на изпитването на удар със сфера с тегло 2 260 г, ако е изпълнено едно от следните две условия:

4.2.3.2.1. всичките изпитвания са показали положителни резултати, или

4.2.3.2.2. едно от изпитванията е дало отрицателен резултат и е била проведена нова серия изпитания върху нов комплект изпитвани проби, която е излъчила положителни резултати.

4.3.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

На изпитване се подлагат 20 квадратни изпитвани проби със страна 300 мм + 10/– 0 мм.

4.3.3.1. Прилага се методът, описан в точка 2.1 от приложение III В. Десет от изпитваните проби се изпитват при температура + 40 ± 2 °С и останалите десет при температура –20 ± 2 °С.

4.3.3.2. Височината на падането за различните категории на дебелината и масата на отделените фрагменти са дадени в следващата таблица:

4.3.4.1. счита се, че изпитването е показало положителен резултат, ако са изпълнени следните условия:

Счита се, даден комплект изпитвани проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на изпитването на удар със сфера с тегло 227 г, ако е изпълнено едно от следните две условия:

4.3.4.2.1. не по-малко от осем изпитвания, проведени при всяка от изпитвателните температури, са дали положителни резултати, или

4.3.4.2.2. повече от две изпитвания, проведени при всяка от изпитвателните температури, са дали отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект изпитвани проби, която е показала положителни резултати.

5.1.1. Индекси на трудност и метод за изпитване

В сила са изискванията от точка 4 от приложение III В, като изпитването се провежда в течение на 1 000 цикъла.

Счита се, че защитното стъкло удовлетворява изискванията от гледна точка на устойчивостта на абразивно износване, ако степента на разсейване на светлината в резултат на изтриването на образеца не е по-голяма от 2 %.

5.2. Изпитване на високотемпературно въздействие

В сила са изискванията от точка 5 от приложение III В.

Това изпитване се провежда само ако съответната лаборатория счете това за необходимо, въз основа на притежаваната от нея информация за междинния слой.

5.3.2. В сила е изискването от раздел 6 от приложение III В.

В сила е изискването от раздел 7 от приложение III В.

По отношение на всеки тип предни стъкла се прилага изискването относно оптичните свойства, предвидено в раздел 9 от приложение III В.

(1) Допустимото отклонение по отношение на височината на падането е + 25/– 0 мм.

ПЛАСТОВИ СТЪКЛА, КОИТО НЕ СА ПРЕДНИ СТЪКЛА (1)

Счита се, че пластови стъкла, които не са предни стъкла, принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.2. категорията на дебелината на стъклото, към която принадлежи номиналната дебелина „е“, при допустимо отклонение на изработката ± 0,2 n мм (n е броя на слоевете от стъкло)

1.1.3. номиналната дебелина на междинния слой или междинните слоеве;

1.1.4. характера и типа на междинния слой или междинните слоеве, например, ПВБ или друг пластмасов междинен слой или други пластмасови междинни слоеве;

1.1.5. специалната обработка, на каквато един от слоевете от стъкло може да е бил подложен.

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на материала (полирано (плоско) стъкло, флоат стъкло, листово стъкло),

1.2.2. оцветяването (пълно или частично) на междинния слой или междинните слоеве (безцветни или оцветени),

1.2.3. оцветяването на стъклото (безцветно или оцветено).

2.1. При пластовите стъкла, които не са предни стъкла, изпитванията се провеждат върху плоски изпитвани проби, които са или отрязани от налични стъкла или са специално изработени. В двата случая, изпитваните проби трябва да бъдат във всички отношения строго представителни за произвежданите стъкла, за които е заявено съответното типово одобрение за компонент.

2.2. Преди всяко изпитване изпитваните проби от пластово стъкло трябва да престоят в продължение на не по-малко от 4 часа при температура 23 ± 2 °С. Изпитванията се провеждат веднага след изваждането на изпитваните проби от съда, в който същите са били съхранявани.

2.3. Счита се, че условията от настоящото приложение са изпълнени, ако стъклото, представено за типово одобрение за компонент, има същата структура като вече одобреното предно стъкло в съответствие с изискванията от приложения III E, III З и III И.

3.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

На изпитване се подлагат шест плоски изпитвани проби с размери 1 100 × 500 мм (+ 25/– 0 мм).

3.3.1. Прилага се методът, описан в раздел 3 от приложение III В.

3.3.2. Височината на падане е 1,50 м + 0/– 5 мм. Същата се увеличава до 4 м + 25/– 0 мм за стъкла, които се използват като предни стъкла на трактори.

Счита се, че изпитването е дало положителен резултат, ако са изпълнени следните условия:

3.4.1.1. изпитваната проба се деформира и разрушава, образувайки многобройни кръгови пукнатини, приблизително концентрирани около точката на удара;

3.4.1.2. допуска се поява на разриви в междинния слой; главата, обаче, не трябва да минава през образеца;

3.4.1.3. от междинния слой не трябва да се отделят големи фрагменти от стъкло.

Счита се, даден комплект изпитвани проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на изпитването на удар с модел на глава, ако е изпълнено едно от следните две условия:

3.4.2.1. всичките изпитвания са дали положителни резултати, или

3.4.2.2. едно от изпитванията е дало отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект изпитателни образци, която е излъчила положителни резултати.

4. ИЗПИТВАНЕ ЗА МЕХАНИЧНА ЯКОСТ – ИЗПИТВАНЕ НА УДАР СЪС СФЕРА С ТЕГЛО 227 г

4.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

На изпитване се подлагат четири квадратни изпитвани проби със страна 300 мм + 10/– 0 мм.

4.3.1. Прилага се методът, описан в раздел 2.1 от приложение III В.

4.3.2. В следващата таблица е посочена височината на падането (от долната част на сферата до горната повърхност на изпитваната проба) в зависимост от номиналната дебелина:

4.4.1. Счита се, че изпитването е дало положителен резултат, ако са изпълнени следните условия:

Счита се, даден комплект изпитвани проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на механичната якост, ако е изпълнено едно от следните две условия:

4.4.2.1. всичките изпитвания са дали положителен резултат, или

4.4.2.2. не повече от две изпитвания са дали отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект изпитвани проби, която е излъчила положителни резултати.

5.1.1. Индекси на трудност и метод за изпитване

В сила са изискванията от раздел 4 от приложение III В, като изпитването се провежда в течение на 1 000 цикъла.

5.2. Изпитване на високотемпературно въздействие

В сила са изискванията от точка 5 от приложение III В.

Това изпитване се провежда само ако съответната лаборатория счете това за необходимо въз основа на притежаваната от нея информация за междинния слой.

5.3.2. В сила е изискването от раздел 6 от приложение III В.

5.4.1. В сила е изискването от раздел 7 от приложение III В.

Условията по отношение на коефициента на нормалната светлинна пропускливост, изложени в раздел 9.1 от приложение III В, се отнасят до стъкла, които не са предни стъкла, или части от стъкла, разположени в места, които имат съществено значение за видимостта на водача.

(1) Този тип пластови стъкла могат да се използват също така като предни стъкла на трактори.

Счита се, че обработени пластови предни стъкла принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.1. търговското наименование или търговската марка;

Счита се, че за целите на изпитванията на раздробяване, механична якост и атмосферни въздействия, обработените пластови предни стъкла принадлежат към една група.

1.1.4. номиналната дебелина „е“ на предното стъкло, при допустимо отклонение на изработката над и под номиналната стойност ± 0,2 n мм (n е броя на слоевете от стъкло в предното стъкло);

1.1.5. специалната обработка, на каквато един от слоевете от стъкло може да е бил подложен;

1.1.6. номиналната дебелина на междинния слой или междинните слоеве;

1.1.7. характера и типа на междинния слой или междинните слоеве (например, ПВБ или друг пластмасов междинен слой или други пластмасови междинни слоеве).

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на материала (полирано (плоско) стъкло, флоат стъкло, листово стъкло),

1.2.2. оцветяването (пълно или частично) на междинния слой или междинните слоеве (безцветни или оцветени),

1.2.3. оцветяването на стъклото (безцветно или оцветено),

1.2.4. наличието или отсъствието на проводници,

1.2.5. наличието или отсъствието на ивици на затъмнение.

2.1. При обработените пластови предни стъкла, всички изпитвания с изключение на изпитването на удар с модел на глава върху цяло предно стъкло и изпитванията за определяне на оптичните свойства, се провеждат върху проби и/или плоски изпитвани проби, които са специално изработени за въпросната цел. Независимо от това, изпитваните проби трябва да бъдат във всички отношения строго представителни за произвежданите предни стъкла, за които е заявено съответното типово одобрение за компонент.

2.2. Преди всяко изпитване, изпитваните проби или пробите трябва да престоят в продължение на не по-малко от 4 часа при температура 23 ± 2 °С. Изпитванията се провеждат възможно най-бързо след изваждането на изпитваните проби от съда, в който същите са били съхранявани.

Обработените пластови предни стъкла се подлагат на следните изпитвания:

3.1. изпитванията, предписани в приложение III Е за обикновените пластови предни стъкла,

3.2. изпитването на раздробяване, описано в раздел 4 по-долу.

4.1. Индекси на трудност на второстепенните характеристики

На изпитване във всяка точка на удара се подлага един изпитвателен образец с размери 1 100 × 500 мм (+ 5/– 2 мм) или една проба.

Прилага се методът, описан в раздел 1 от приложение III В.

Ударът се нанася върху всеки от външните обработени слоеве в центъра на изпитваната проба или пробата.

Счита се, че за всяка точка на удара, изпитването на раздробяване е показало положителен резултат, ако общата повърхност на фрагментите с повърхност по-голяма от 2 см2, включени в правоъгълния участък, дефиниран в точка 2.3.2 от приложение III Г, съставлява не по-малко от 15 % от площта на правоъгълния участък.

4.5.1.1.1. центърът на правоъгълния участък е разположен във вътрешността на кръг с радиус 10 см, центърът на който съвпада с проекцията на контролната точка, дефинирана в точка 1.2 от приложението „Поле на видимост“ към Директива 74/347/ЕИО относно сближаване на законодателствата на държавите-членки относно полето на видимост и чистачките на предното стъкло на колесните селскостопански и горски трактори.

4.5.1.1.2. При трактори, за които определянето на контролната точка е невъзможно, положението на зоната на видимост трябва да бъде отразено в изпитвателния протокол.

4.5.1.1.3. Височината на правоъгълния участък може да бъде намалена до 15 см при предни стъкла, височината на които е по-малка от 44 см, или стъкла, монтажният ъгъл спрямо вертикалата на които е по-малък от 15°; процентната видимост трябва да бъде равна на не по-малко от 10 % от повърхността на съответния правоъгълен участък.

4.5.1.2. При изпитване на образци, центърът на правоъгълния участък трябва да бъде разположен върху по-голямата ос на изпитваната проба на разстояние 450 мм от единия от неговите краища.

Счита се, че даден изпитвателен образец (изпитвани проби) или дадена проба (проби), представен (представени) за типово одобрение за компонент, удовлетворява (удовлетворяват) изискванията от гледна точка на раздробяването, ако е изпълнено едно от следните условия:

4.5.2.1. изпитването е показало положителен резултат за всяка точка на удара, или

4.5.2.2. за всяка точка на удара, по отношение на която е регистриран отрицателен резултат, изпитването е било повторено върху нов комплект от четири изпитвани проби, при което проведените в една и съща точка на удара изпитвания върху четирите нови образци са дали положителни резултати.

БЕЗОПАСНИ СТЪКЛА С ВЪТРЕШНО ПОКРТИТИЕ ОТ ПЛАСТМАСОВ МАТЕРИАЛ

Материалите за безопасните стъкла, дефинирани в приложения от III Г до III З, трябва, ако притежават вътрешно нанесено покритие от пластмасов материал, да удовлетворяват, освен изискванията от съответните приложения, следните допълнителни изисквания:

Пластмасовото покритие се подлага на изпитване в течение на 100 цикъла в съответствие с изискванията, предвидени в раздел 4 от приложение III В.

Счита се, че пластмасовото покритие удовлетворява изискванията по отношение на абразивното износване, ако степента на разсейване на светлината в резултат на изтриването на изпитваната проба не е по-голяма от 4 %.

3.1. Материалите на закалените безопасни стъкла с пластмасово покритие се подлагат на изпитване за устойчивост на влага.

3.2. В сила са изискванията от раздел 7 на приложение III В.

4. ИЗПИТВАНЕ НА ВЪЗДЕЙСТВИЕТО НА ТЕМПЕРАТУРНИТЕ КОЛЕБАНИЯ

В сила са изискванията от раздел 8 от приложение III В.

В сила са изискванията от раздел 10 от приложение III В.

6. ИЗПИТВАНЕ НА ВЪЗДЕЙСТВИЕТО НА ХИМИЧЕСКИ ВЕЩЕСТВА

В сила са изискванията от раздел 11 от приложение III В.

Счита се, че предни стъкла от стъкло-пластмаси принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.1. фирменото наименование или търговската марка;

Счита се, че за целите на изпитванията на механична якост, атмосферни въздействия, въздействие на температурните колебания и въздействие на химически вещества, предните стъкла от стъкло-пластмаси принадлежат към една група.

1.1.4. номиналната дебелина „е“ на предното стъкло, при допустимо отклонение на изработката ± 0,2 мм;

1.1.6. номиналната дебелина на слоя (слоевете) от пластмаса, изпълняващ (изпълняващи) ролята на междинен слой (междинни слоеве);

1.1.7. характера и типа на междинния слой (междинните слоеве) от пластмаса, изпълняващ (изпълняващи) ролята на междинен слой (междинни слоеве) (например, ПВБ или друг материал) и на пластмасовия слой, разположен под вътрешната повърхност;

1.1.8. специалната обработка, на каквато може да е било подложено стъклото.

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на материала (плоско стъкло, флоат стъкло, листово стъкло),

1.2.2. оцветяването (пълно или частично) на слоя (слоевете) от пластмаса (безцветни или оцветени),

1.2.3. оцветяването на стъклото (безцветно или оцветено),

1.2.4. наличието или отсъствието на проводници,

1.2.5. наличието или отсъствието на ивици на затъмнение.

2.1. При предните стъкла от стъкло-пластмаси, всички изпитвания с изключение на изпитването на удар с модел на глава (3.2) и изпитванията за определяне на оптичните свойства, се провеждат върху плоски изпитвани проби, които представляват отрязъци от налични предни стъкла или са специално изработени за въпросната цел. В двата случая, изпитваните проби трябва да бъдат във всички отношения строго представителни за произвежданите предни стъкла, за които е заявено съответното типово одобрение за компонент.

2.2. Преди всяко изпитване, изпитваните проби трябва да престоят в продължение на не по-малко от 4 часа при температура 23 ± 2 °С. Изпитванията се провеждат възможно най-бързо след изваждането на изпитваните проби от съда, в който същите са били съхранявани.

3.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

3.2. Изпитване на удар с модел на глава върху цяло предно стъкло

На изпитване се подлагат четири проби от серията изпитвани проби с най-малка разгъната площ и четири проби от серията изпитвани проби с най-голяма разгъната площ, подбрани в съответствие с изискванията от приложение III Н.

3.2.2.1. Прилага се методът, описан в точка 3.3.2 от приложение III В.

Счита се, че изпитването е показало положителен резултат, ако са изпълнени следните условия:

3.2.3.1.1. слоят от стъкло се разрушава, образувайки многобройни кръгови пукнатини, приблизително концентрирани около точката на удара, при което най-близо разположените до точката на удара пукнатини отстоят от нея на разстояние не по-голямо от 80 мм;

3.2.3.1.2. слоят от стъкло трябва да съхрани връзката си с междинния пластмасов слой. Допуска се отделяне от всяка страна на дадена пукнатина на една или няколко частици от междинния слой с ширина по-малка от 4 мм, разположени в кръг с диаметър 60 мм, центърът на който съвпада с точката на удара.

3.2.3.1.3. допуска се поява на разрив в междинния слой откъм страната на удара с дължина до 35 мм.

3.2.3.2.1. всичките изпитвания са дали положителни резултати, или

3.2.3.2.2. едно от изпитванията е показало отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект изпитвани проби, която е излъчила положителни резултати.

3.3. Изпитване на удар с модел на глава върху плоски изпитвани проби

На изпитване се подлагат шест изпитвани проби с размери 1 100 мм × 500 мм (+ 5/– 2 мм).

3.3.2.1. Прилага се методът, описан в точка 3.3.1 от приложение III В.

Счита се, че това изпитване е показало положителен резултат, ако са изпълнени следните условия:

3.3.3.1.1. слоят от стъкло се деформира и разрушава, образувайки многобройни кръгови пукнатини, концентрирани приблизително около точката на удара;

3.3.3.1.2. допуска се поява на разриви в междинния слой при условие че главата на манекена не минава през изпитваната проба;

3.3.3.1.3. от междинния слой не се отделят големи стъклени фрагменти.

3.3.3.2.1. всичките изпитвания са дали положителни резултати, или

3.3.3.2.2. едно от изпитванията е показало отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект проби, която е излъчила положителни резултати.

4.1. Индекси на трудност, метод за изпитване и тълкуване на резултатите

В сила са изискванията от раздел 4 от приложение III E.

4.2. Независимо от това, не се прилага третото изискване от точка 4.3.4.1 от приложение III E.

5. ИЗПИТВАНЕ ЗА УСТОЙЧИВОСТ НА АТМОСФЕРНИТЕ ВЪЗДЕЙСТВИЯ

5.1.1. Изпитване на абразивно износване върху външната повърхност

5.1.1.1. В сила са изискванията от раздел 5.1 от приложение III Е.

5.1.2. Изпитване на абразивно износване върху вътрешната повърхност

5.1.2.1. В сила са изискванията от раздел 2 от приложение III И.

5.2. Изпитване на високотемпературно въздействие

В сила са изискванията от раздел 5 от приложение III В.

В сила са изискванията от раздел 6 от приложение III В.

В сила са изискванията от раздел 7 от приложение III В.

5.5. Изпитване на въздействието на температурните колебания

В сила са изискванията от раздел 8 от приложение III В.

За всеки тип предни стъкла се прилагат изискванията по отношение на оптичните свойства, изложени в раздел 9 от приложение III В.

В сила са изискванията от раздел 10 от приложение III В.

8. ИЗПИТВАНЕ НА ВЪЗДЕЙСТВИЕТО НА ХИМИЧЕСКИ ВЕЩЕСТВА

В сила са изискванията от раздел 11 от приложение III В.

СТЪКЛА ОТ СТЪКЛОПЛАСТМАСИ, КОИТО НЕ СА ПРЕДНИ СТЪКЛА (1)

Счита се, че стъкла от стъкло-пластмаси, които не са предни стъкла, принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.1. търговското наименование или търговската марка;

1.1.2. категорията на дебелината, към която принадлежи номиналната дебелина „е“, при допустимо отклонение на изработката ± 0,2 мм:

1.1.3. номиналната дебелина на слоя (слоевете) от пластмасов материал, който (които) изпълнява (изпълняват) ролята на междинен слой (междинни слоеве);

1.1.5. типа на слоя (слоевете) от пластмасов материал, който (които) изпълнява (изпълняват) ролята на междинен слой (междинни слоеве) (например, ПВБ или друг материал) и на пластмасовия слой върху вътрешната повърхност;

1.1.6. специалната обработка, на каквато може да е бил подложен слоя от стъклото.

1.2. Към второстепенните характеристики спадат:

1.2.1. вида на материала (плоско стъкло, флоат стъкло, листово стъкло),

1.2.2. оцветяването (пълно или частично) на слоя (слоевете) от пластмаса (безцветни или оцветени),

1.2.3. оцветяването на стъклото (безцветно или оцветено),

2.1. При стъклата от стъкло-пластмаси, които не са предни стъкла, изпитванията се провеждат върху плоски изпитвани проби, които представляват отрязъци от налични стъкла или са специално изработени за целта. В двата случая, изпитваните проби трябва да бъдат във всички отношения строго представителни за произвежданите стъкла, за които е заявено съответното типово одобрение за компонент.

2.2. Преди всяко изпитване, изпитваните проби от стъкло-пластмасовите стъкла трябва да престоят в продължение на не по-малко от 4 часа при температура 23 ± 2 °С. Изпитванията се провеждат възможно най-бързо след изваждането на изпитваните проби от съда, в който същите са били съхранявани.

2.3. Счита се, че условията от настоящото приложение са изпълнени, ако стъклото, представено за типово одобрение за компонент, има същия състав като вече одобреното предно стъкло в съответствие с изискванията от приложение III Й.

3.1. Индекси на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

На изпитване се подлагат шест плоски изпитвани проби с размери 1 100 × 500 мм (+ 5/– 2 мм).

3.3.1. Прилага се методът, описан в раздел 3 от приложение III В.

3.3.2. Височината на падане е 1,50 м + 0/– 5 мм. (Тази височина се увеличава до 4 м + 25/– 0 мм за стъклата, използвани като предни стъкла на трактори).

Счита се, че това изпитване е показало положителен резултат, ако са изпълнени следните условия:

3.4.1.1. слоят от стъкло се разрушава, образувайки многобройни пукнатини;

3.4.1.2. допуска се поява на разриви в междинния слой при условие че моделът на главата не минава през изпитваната проба;

3.4.1.3. от междинния слой не се отделят големи стъклени фрагменти.

3.4.2.1. всичките изпитвания са дали положителни резултати, или

3.4.2.2. едно от изпитванията е показало отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект изпитвани проби, която е излъчила положителни резултати.

4. ИЗПИТВАНЕ ЗА МЕХАНИЧНА ЯКОСТ – ИЗПИТВАНЕ НА УДАР СЪС СФЕРА С ТЕГЛО 227 г

4.1. В сила са условията от раздел 4 от приложение III Ж с изключение на таблицата в точка 4.3.2, която се заменя със следната таблица:

4.2. Независимо от това, не е в сила изискването от третото тире на точка 4.4.1 от приложение III Ж.

5. ИЗПИТВАНЕ ЗА УСТОЙЧИВОСТ НА ОКОЛНАТА СРЕДА

5.1.1. Изпитване на абразивно износване на външната повърхност

В сила са изискванията от раздел 5.1 от приложение III Ж.

5.1.2. Изпитване на абразивно износване на вътрешната повърхност

В сила са изискванията от раздел 2.1 от приложение III И.

5.2. Изпитване на високотемпературно въздействие

В сила са изискванията от раздел 5 от приложение III В.

В сила са изискванията от раздел 6 от приложение III В.

В сила са изискванията от раздел 7 от приложение III В.

5.5. Изпитване на въздействието на температурните колебания

В сила са изискванията от раздел 8 от приложение III В.

Изискванията по отношение на коефициента на нормалната светлинна пропускливост, изложени в раздел 9.1 от приложение III В, се прилагат по отношение на стъклата или частите от стъкла, разположени в места, които имат съществено значение за видимостта на водача.

В сила са изискванията от раздел 10 от приложение III В.

8. ИЗПИТВАНЕ НА ВЪЗДЕЙСТВИЕТО НА ХИМИЧЕСКИ ВЕЩЕСТВА

В сила са изискванията от раздел 11 от приложение III В.

(1) Този тип стъкла от стъкло-пластмаси могат да се използват като предни стъкла на трактори.

Счита се, че двойни стъкла принадлежат към различни типове, ако се различават помежду си най-малко по отношение на една от следните основни или второстепенни характеристики:

1.1.1. фирменото наименование или търговската марка;

1.1.2. конструкцията на двойното стъкло (симетрично, асиметрично);

1.1.3. типа на всеки слой от стъклото в съответствие с определенията в раздел 1 от приложения III Д, III Ж и III Л;

1.1.4. номиналната ширина на пространството между двете стъкла;

1.1.5. типа на съединяването (органично или стъкло-стъкло/стъкло-метал).

1.2. Към второстепенните характеристики спадат:

1.2.1. Второстепенните характеристики на всеки слой от стъклото в съответствие с определенията в раздел 1.2 от приложения III Д, III Ж и III Л.

2.1. Всяко стъкло от двойното прозоречно стъкло трябва или да бъде типово одобрено, или да съответства на изискванията, изложени в съответното приложение (III Д, III Ж или III Л).

2.2. Счита се, че изпитванията, провеждани върху двойни стъкла с номинална ширина на разделящото пространство „е“, са приложими по отношение на всички двойни стъкла, които притежават еднакви характеристики и номинална ширина на разделящото пространство „е“±3 мм. Независимо от това, заявителят на типовото одобрение за компонент може да представи за изпитване пробата с най-малка и пробата с най-голяма ширина на разделящото пространство.

2.3. При двойните стъкла, конструкцията на които включва поне едно пластово стъкло или стъкло от стъкло-пластмаса, преди всяко изпитване изпитваните проби трябва да престоят в продължение на не по-малко от 4 часа при температура 23 ± 2 °С. Изпитванията се провеждат веднага след изваждането на изпитваните проби от съда, в който същите са били съхранявани.

3.1. Индекс на трудност на второстепенните характеристики

Второстепенните характеристики не се вземат под внимание.

На изпитване се подлагат шест плоски изпитвани проби с размери 1 100 × 500 мм (+ 5/– 22 мм) за всяка категория на дебелината на съставните стъкла и всяка дебелина на разделящото пространство в съответствие с точка 1.1.4 по-горе.

3.3.1. Прилага се методът, описан в раздел 3 от приложение III В.

3.3.3. При асиметричните двойни стъкла се провеждат три изпитвания върху всяка страна.

3.4.1. Двойни стъкла, съставени от две равномерно закалени стъкла

Счита се, че изпитването е показало положителен резултат, ако двете съставни стъкла се разрушат.

Двойни стъкла, съставени от две пластови стъкла, които не са предни стъкла.

Счита се, че изпитването е показало положителен резултат, ако са изпълнени следните условия:

3.4.2.1. двата компонента на изпитваната проба се деформират и разрушават, образувайки многобройни кръгови пукнатини, концентрирани приблизително около точката на удара;

3.4.2.2. допуска се поява на разриви в междинните слоеве при условие че моделът на главата не минава през изпитваната проба;

3.4.2.3. от междинния слой не се отделят големи стъклени фрагменти.

Двойни стъкла, съставени от едно равномерно закалено стъкло и едно пластово стъкло или едно стъкло-пластмасово стъкло, които не са предни стъкла.

Счита се, че това изпитване е показало положителен резултат, ако са изпълнени следните условия:

3.4.3.2. пластовото стъкло или стъкло-пластмасовото стъкло се деформира и разрушава, образувайки многобройни кръгови пукнатини, концентрирани приблизително около точката на удара;

3.4.3.3. допуска се поява на разриви в междинния слой (междинните слоеве) при условие че моделът на главата не минава през изпитваната проба;

3.4.3.4. от междинния слой не се отделят големи стъклени фрагменти.

Счита се, че даден комплект изпитвани проби, представени за типово одобрение за компонент, удовлетворява изискванията от гледна точка на тяхното поведение при изпитването на удар с глава, ако е изпълнено едно от следните две условия:

3.4.4.1. всичките изпитвания са дали положителни резултати, или

3.4.4.2. едно от изпитванията е показало отрицателен резултат и е била проведена нова серия изпитвания върху нов комплект изпитвани проби, която е излъчила положителни резултати.

Изискванията по отношение на коефициента на нормалната светлинна пропускливост, изложени в раздел 9.1 от приложение III В, се прилагат по отношение на двойните прозоречни стъкла или частите от двойните стъкла, разположени в места, които имат съществено значение за видимостта на водача.

РАЗПРЕДЕЛЕНИЕ НА ПРЕДНИТЕ СТЪКЛА ПО ГРУПИ ЗА ЦЕЛИТЕ НА ИЗПИТВАНИЯТА ЗА ТИПОВО ОДОБРЕНИЕ ЗА КОМПОНЕНТ

Вземат се под внимание следните характеристики:

2. Групите се дефинират въз основа на класа на дебелината.

3. Класификацията се извършва в реда на увеличаването на величината на разгънатата площ.

Избират се пет образеца с най-голямата разгъната площ и пет образеца с най-малката разгъната площ, които се номерират както следва:

4. В рамките на всяка от двете серии, дефинирани в точка 3 по-горе, височината на сегмента се обозначава както следва:

5. В рамките на всяка от двете серии, дефинирани в точка 3 по-горе, радиусът на кривината се обозначава както следва:

За всяко предно стъкло от двете серии, определени в точка 3, номерата се събират.

6.1. За целите на пълния комплект от изпитвания в съответствие с приложения III Г, III Е, III З, III И и III Й от изпитвателната серия се избира онова стъкло измежду петте предни стъкла с най-голяма площ и онова стъкло измежду петте предни стъкла с най-малка площ, които се характеризират с най-малък сумарен показател.

6.2. Другите предни стъкла от същата серия се подлагат на изпитване за определяне на оптичните свойства в съответствие с раздел 9 от приложение III В.

7. На изпитване могат да се подложат също така и няколко предни стъкла със съществено различаващи се параметри по отношение на формата и/или радиуса на кривината и принадлежащи към крайните граници на избраната група, ако отговарящата за провеждането на изпитванията техническа служба счете, че въпросните параметри могат да предизвикат съществени неблагоприятни последици.

8. Границите на групата се определят по отношение на разгънатата площ на предното стъкло. В случаите, когато представеното за типово одобрение като компонент предно стъкло има разгъната площ извън одобрените граници и/или се характеризира с чувствително по-голяма височина на сегмента или чувствително по-малък радиус на кривината, се счита че същото принадлежи към нов тип и се подлага на допълнителни изпитвания, ако техническата служба счете, че е налице необходимост от такива изпитвания въз основа на информацията за изделието и използвания материал, която е на разположение на службата.

Ако титулярът на типовото одобрение за компонент за съответния одобрен клас на дебелината произведе впоследствие друг модел предни стъкла:

9.1. трябва да се установи дали въпросният модел може да се причисли към петте образеца с най-голяма или петте образеца с най-малка площ, избрани за целите на типовото одобрение на въпросната група;

9.2. трябва да се извърши ново номериране в съответствие с правилата, описани в точки 3, 4 и 5 по-горе;

ако сумата от номерата, предоставени на новопричисленото към петте най-големи или петте най-малки образци предно стъкло:

се окаже най-малка в сравнение с останалите образци, се провеждат следните изпитвания:

9.3.1.1.4. на отделяне на вторичното изображение;

Предни стъкла от пластово стъкло или стъкло-пластмаси:

9.3.1.2.3. на отделяне на вторичното изображение;

9.3.1.3. Предни стъкла от обработено пластово стъкло: изпитванията, предписани в подточки 9.3.1.1.1, 9.3.1.1.2 и 9.3.1.2;

9.3.1.4. Предни стъкла с пластмасово покритие: според конкретната необходимост — изпитванията, предписани в подточки 9.3.1.1 или 9.3.1.2.

9.3.2. не се окаже най-малка в сравнение с останалите образци, се провеждат единствено изпитванията, предписани за целите на проверката на оптичните свойства в съответствие с раздел 9 от приложение III В.

ИЗМЕРВАНЕ НА ВИСОЧИНИТЕ НА СЕГМЕНТА И ПОЛОЖЕНИЕТО НА ТОЧКИТЕ НА УДАРА

ПРОВЕРКИ ЗА СЪОТВЕТСТВИЕТО НА ПРОИЗВОДСТВОТО

1.1. С „тип изделия“ се обозначават всички стъкла, които притежават еднакви основни характеристики;

1.2. С „клас на дебелината“ се обозначават всички стъкла, дебелината на частите на компонентите на които удовлетворяват съответните допустими отклонения;

1.3. С „производствен обект“ се обозначават всички инсталации за производството на един или няколко типа прозоречни стъкла, които се намират на едно и също място; същият може да включва няколко производствени линии;

1.4. С „работна смяна“ се обозначава период на производство, протичащ на дадена производствена линия в рамките на дневното работно време;

1.5. С „производствен етап“ се обозначава непрекъснат период на производство на един и същ тип изделия в рамките на дадена работна смяна;

1.6. С „Ps“ се обозначава броя на прозоречните стъкла за даден тип изделия, произведени в рамките на дадена работна смяна;

1.7. С „Pr“ се обозначава броя на прозоречните стъкла за даден тип изделия, произведени в рамките на даден производствен етап.

Стъклата се подлагат на следните изпитвания:

2.1.1. Изпитванена раздробяване в съответствие с изискванията от раздел 2 от приложение III Г.

2.1.2. Измерване на светлинната пропускливост в съответствие с изискванията от изискванията от раздел 9.1 от приложение III В.

2.1.3. Изпитванена оптично изкривяване в съответствие с изискванията от изискванията от раздел 9.2 от приложение III В.

2.1.4. Изпитванена раздвояване на изображението в съответствие с изискванията от изискванията от раздел 9.3 от приложение III В.

2.2.1. Изпитванена раздробяване в съответствие с изискванията от раздел 2 от приложение III Д.

2.2.2. Измерване на светлинната пропускливост в съответствие с изискванията от раздел 9.1 от приложение III В.

По отношение на стъклата, използвани като предни стъкла:

2.2.3.1. Изпитване на оптично изкривяване в съответствие с изискванията от раздел 9.2 от приложение III В.

2.2.3.2. Изпитване на раздвояване на вторичното изображение в съответствие с изискванията от раздел 9.3 от приложение III В.

2.3. Предни стъкла от обикновено пластово стъкло и предни стъкла от стъкло-пластмаси

2.3.1. Изпитване на удар с модел на глава в съответствие с изискванията от раздел 3 от приложение III Е.

2.3.2. Изпитване със сфера с тегло 2 260 г в съответствие с изискванията от раздел 4.2 от приложение III Е и раздел 2.2 от приложение III В.

2.3.3. Изпитване на високотемпературно въздействие в съответствие с изискванията от раздел 5 от приложение III В.

2.3.4. Измерване на светлинната пропускливост в съответствие с изискванията от раздел 9.1 от приложение III В.

2.3.5. Изпитване на оптично изкривяване в съответствие с изискванията от раздел 9.2 от приложение III В.

2.3.6. Изпитване на раздвояване на вторичното изображение в съответствие с изискванията от раздел 9.3 от приложение III В.

Само по отношение на стъкло-пластмасовите предни стъкла:

2.3.7.1. Изпитване на абразивно износване в съответствие с изискванията от раздел 2.1 от приложение III И.

2.3.7.2. Изпитване за устойчивост на влага в съответствие с изискванията от раздел 3 от приложение III И.

2.3.7.3. Изпитване на въздействието на химически вещества в съответствие с изискванията от раздел 11 от приложение III В.

2.4. Стъкла от обикновено пластово стъкло и прозоречни стъкла от стъкло-пластмаси, които не са предни стъкла

2.4.1. Изпитване на удар със сфера с тегло 227 г в съответствие с изискванията от раздел 4 Ж.

2.4.2. Изпитване на високотемпературно въздействие в съответствие с изискванията от раздел 5 от приложение III В.

2.4.3. Измерване на светлинната пропускливост в съответствие с изискванията от раздел 9.1 от приложение III В.

Само по отношение на стъкло-пластмасовите стъкла:

2.4.4.1. Изпитване на абразивно износване в съответствие с изискванията на раздел 2.1 от приложение III И.

2.4.4.2. Изпитване за устойчивост на влага в съответствие с изискванията на раздел 3 от приложение III И.

2.4.4.3. Изпитване на въздействието на химически вещества в съответствие с изискванията от раздел11 от приложение III В.

2.4.5. Счита се, че горепосочените условия са спазени, ако съответните изпитвания са били проведени върху предно стъкло със същата структура.

2.5. Предни стъкла от обработено пластово стъкло

2.5.1. Освен изпитванията, описани в раздел 2.3, се провежда изпитване на раздробяване в съответствие с изискванията от раздел 4 от приложение III З.

Освен изпитванията, предписани в различните раздели от настоящото приложение, се провеждат следните изпитвания:

2.6.1. Изпитвания на абразивно износване в съответствие с изискванията от раздел 2.1 от приложение III И.

2.6.2. Изпитване за устойчивост на влага в съответствие с изискванията от размер 3 от приложение III И.

2.6.3. Изпитване на въздействието на химически вещества в съответствие с изискванията от раздел1.1 от приложение III В.

Изпитванията, които трябва да бъдат проведени, съответстват на изпитванията, описани в настоящото приложение за всяко от съставните стъкла на двойните прозоречни стъкла, при същата честота и в съответствие със същите изисквания.

3.1.1.1. При започване на производството на всеки нов тип прозоречни стъкла се извършва определяне въз основа на фотоотпечатъци на точката на най-интензивното разрушаване в рамките на първоначална поредица от изпитвания, предвиждаща предизвикване на разрушителен процес във всяка от предвидените в настоящата директива точки на удара.

Независимо от това, при предните стъкла от закалено стъкло упоменатата поредица от изпитвания се провежда единствено, когато годишното производство на въпросния тип стъкла надхвърля 200 единици.

3.1.1.2. Контролното изпитване в рамките на производствения етап се извършва в точката на разрушаването, определена в точка 3.1.1.1.

3.1.1.3. Проверката се извършва в началото на всеки производствен етап или след промяна на цвета на произвежданите изделия.

3.1.1.4. Контролните изпитвания в рамките на производствения етап се провеждат при следната минимална честота:

3.1.1.5. В края на производствения етап, на контролно изпитване се подлага едно от последните произведени прозоречни стъкла.

3.1.1.6. за Pr < 20 се провежда само едно изпитване на раздробяване в рамките на всеки производствен етап.

Регистрират се всички резултати, включително резултатите, получени в отсъствие на фотоотпечатък.

Освен това, може да се снема контактен фотоотпечатък в рамките на всяка работна смяна, с изключение на случая, в който Pr ≤ 500. В последния случай се снема само един контактен фотоотпечатък в рамките на производствения етап.

На изпитване се подлага такъв брой проби, който съответства на най-малко 0,5 % от денонощното производство на предни стъкла от пластово стъкло на една производствена линия. За едно денонощие на изпитване могат да бъдат подложени най-много 15 предни стъкла.

Изборът на стъклата трябва да осигурява представителност на различните типове произвеждани предни стъкла.

След съгласие от административния отдел, изпитванията могат да бъдат заменени с изпитването на удар със сфера с тегло 2 260 г (виж точка 3.3 по-долу). Поведението на пробите в рамките на изпитването на удар с модел на глава трябва във всички случаи да се проверява върху най-малко две проби за всеки клас на дебелината годишно.

Минималната честота за всяка проверка изисква едно пълно изпитване за месец за всеки клас на дебелината.

От пробите се изрязват изпитвани проби. Независимо от това, от практически съображения изпитванията могат да се проведат върху готови изделия или върху части от тях.

На проверка се подлага такова количество проби, което съответства на най-малко 0,5 % от производството в рамките на една работна смяна при максимален брой 10 за едно денонощие.

3.5. Изпитване на високотемпературно въздействие

От пробите се изрязват изпитвани проби. Независимо от това, от практически съображения изпитванията могат да се проведат върху готови изделия или върху части от тях. Последните се избират по начин, който осигурява изпитване на междинните слоеве, пропорционално на тяхната употреба.

На изпитване се подлагат най-малко по три проби от всеки цвят от произведените в рамките на денонощието междинни слоеве.

Това изпитване се провежда върху представителни проби за оцветените готови изделия.

Проверката се провежда поне в началото на всеки производствен етап, ако има промени в характеристиките на прозоречните стъкла, които се отразяват върху резултатите от изпитванията.

От изпитване се освобождават прозоречните стъкла, нормалната светлинна пропускливост на които, измерена в хода на изпитването за типово одобрение на компонент, е не по-малка от 80 % когато става дума за предни стъкла, и не по-малка от 75 % когато става дума за прозоречни стъкла, които не са предни стъкла, както и прозоречните стъкла от категория V.

В противен случай, за закалено стъкло сертификат за съответствие с гореупоменатите изисквания може да бъде предоставен от доставчика на стъкло.

Регистрира се стойността на коефициента на светлинната пропускливост. Освен това, при предните стъкла със засенчващи или затъмнителни ивици трябва да се удостовери, въз основа на чертежите, посочени в точка 3.2.1.2.2.3 от приложение III A, че въпросните ивици се намират извън зона I′.

3.7. Изпитване за оптично изкривяване и раздвояване на вторичното изображение

Всяко предно стъкло се проверява за наличие на визуални дефекти. Освен това, с помощта на предвидените методи или всеки друг метод, който дава сходни резултати, се извършват измервания в различните зрителни зони при следните минимални честоти:

На това изпитване се подлагат само стъклата с пластмасово покритие и стъкло-пластмасовите стъкла. Трябва да се извършва най-малко една проверка месечно или една проверка за всеки тип покритие от пластмасов материал или междинен слой.

Регистрират се резултатите от измерването на светлинното разсейване.

На това изпитване се подлагат само прозоречните стъкла с пластмасово покритие или стъкло-пластмасовите стъкла. Извършва се най-малко една проверка за месец или за тип пластмасов материал или междинен слой.

3.10. Изпитване на въздействието на химични вещества

МЕХАНИЧНИ СЪЕДИНЕНИЯ МЕЖДУ ТРАКТОРА И ТЕГЛЕНОТО ПРЕВОЗНО СРЕДСТВО И ВЕРТИКАЛНО НАТОВАРВАНЕ В ТОЧКАТА НА СЪЕДИНЯВАНЕТО

1.1. С „Механично съединение между трактора и тегленото превозно средство“ се обозначават компонентите, които се монтират на трактора и на тегленото превозно средство, с оглед на осигуряването на механичната връзка между тези превозни средства.

Предмет на настоящата директива са единствено компонентите на механичните съединения, монтирани на тракторите.

Трите основни типа компоненти на механичните съединения, монтиране на тракторите са както следва:

С „Тип механични съединения между трактора и тегленото превозно средство“ се обозначават части, които не се различават помежду си по следните основни характеристики:

1.2.1. естеството на компонентите на механичното съединение,

1.2.2. халките на теглича (диаметър 40 мм и/или 50 мм),

1.2.3. външната форма, размерите или принципа на действие (напр. автоматични или не-автоматични),

1.2.5. стойността на D в съответствие с допълнение 2 за изпитванията по динамичния метод, или масата на ремаркето в съответствие с допълнение 3 за изпитванията по статичния метод, както и вертикалното натоварване в точката на съединяването S.

1.3. С „Контролен център на механичното съединение“ се обозначава точката върху оста на щифта, разположена на равни разстояния от крилата при виличен вариант, и точката, която се явява резултат от пресичането на равнината на симетрия на куката и образуващата във вдлъбнатата част на куката на нивото на съприкосновението с халката, когато последната е в положение за теглене.

1.4. С „Височина на механичното съединение над земната повърхност (h)“ се обозначава разстоянието между хоризонталната равнина, минаваща през контролния център на механичното съединение и хоризонталната равнина, върху която са разположени колелата на трактора.

1.5. С „Изпъкналост на механичното съединение (с)“ се обозначава разстоянието между контролния център на компонента на механичното съединение и вертикалната равнина, минаваща през оста, върху която са монтирани задните колела на трактора.

1.6. С „Вертикално натоварване в точката на съединяването (S)“ се обозначава натоварването, упражнявано върху контролния център на механичното съединение в статични условия.

1.7. С „Автоматичен“ се обозначава компонент на механичното съединение, който се затваря и самообезопасява при задействане на плъзгащия механизъм за халките на теглича, без каквито и да било последващи действия.

1.8. С „Междуосие на трактора (l)“ се обозначава разстоянието между вертикалните равнини, перпендикулярни на надлъжната равнина на симетрия на трактора, минаващи през осите на трактора.

1.9. С „Тегло върху предната ос на ненатоварения трактор (а)“ се обозначава онази част от теглото на трактора, която се упражнява върху земната повърхност посредством предната ос на трактора в статични условия.

2.1. Компонентите на механичното съединение могат да се проектират за автоматично или неавтоматично действие.

2.2. Компонентите на механичното съединение, инсталирани на трактора, трябва да удовлетворяват изискванията по отношение на размерите и якостните качества, изложени в точка 3.1 и точка 3.2, и изискванията по отношение на вертикалното натоварване в точката на съединяването, изложени в точка 3.3.

2.3. Компонентите на механичното съединение трябва да бъдат проектирани и конструирани по начин, при който, в нормални условия на експлоатация, същите продължават да функционират задоволително и съхраняват характеристиките, предписани в настоящата директива.

2.4. Всички части на компонентите на механичното съединение трябва да бъдат изработени от материали, чието качество гарантира успешното преминаване на изпитванията, описани в точка 3.2, и да притежават трайни характеристики по отношение на якостните качества.

2.5. Всички съединения и техните фиксиращи приспособления трябва да подлежат на лесно затваряне и освобождаване и да бъдат конструирани така че да изключват възможността от непредвидено разкачване при нормални условия на експлоатация.

Затвореното положение на компонентите при автоматичните съединения трябва да се реализира с помощта на две независимо действащи осигуряващи приспособления. Независимо от това, освобождаването на последните може да се извършва посредством един и същ команден механизъм.

2.6. Халката на теглича трябва да може да се завърта хоризонтално на най-малко 60 градуса от двете страни на надлъжната ос на невградените съединителни приспособления. Освен това, необходимо е осигуряването на възможност за вертикално изместване на 20 градуса в посока нагоре и надолу по всяко време. (Виж също така допълнение 1).

Ъглите на съчленяване не трябва да бъдат достигани по едно и също време.

2.7. Челюстта трябва да дава възможност за аксиално завъртане на тегличните халки на най-малко 90 градуса надясно и наляво около надлъжната ос на съединението при фиксиран спирачен момент между 30 и 150 Nm.

Теглещата кука трябва да дава възможност за аксиално завъртане на тегличната халка на най-малко 20 градуса наляво и надясно около надлъжната ос на куката.

Размерите на компонентите на механичното съединение, инсталирани върху трактора трябва да съответстват на показаното на фигури от 1 до 4 от допълнение 1. Могат да се възприемат произволни стойности за всички неотразени върху въпросните фигури размери.

3.2.1. За целите на проверката на техните якостни качества, компонентите на механичните съединения се подлагат на динамично изпитване при условията, посочени в допълнение 2, или статично изпитване при условията, посочени в допълнение 3.

3.2.2. Изпитването не трябва да предизвиква появата на необратими деформации, нарушения на целостта или разриви.

3.3. Вертикално натоварване в точката на съединяването (S)

3.3.1. Стойността на максималното статично вертикално натоварване се определя от производителя. Независимо от това, тази стойност не трябва при никакви обстоятелства да бъде по-голяма от 3 тона.

3.3.2.1. Допустимото статично вертикално натоварване не трябва да бъде по-голямо от технически допустимото статично вертикално натоварване, препоръчано от производителя на тракторите, или от статичното вертикално натоварване, предвидено за теглещото приспособление в съответствие с данните от типовото одобрение на ЕИО за компонент.

3.3.2.2. Трябва да бъдат удовлетворени изискванията от раздел 2 от приложение I към Директива 74/151/ЕИО, без да се надхвърля максималното натоварване върху задната ос.

3.4. Височина на съединителното приспособление над земната повърхност (h)

3.4.1. Всички трактори трябва да бъдат оборудвани със съединителни приспособления, височината над земната повърхност на които, трябва да удовлетворява една от следните зависимости:

4. Заявление за типово одобрение на ЕИО за компонент

4.1. Заявлението за типово одобрение на ЕИО за компонент за трактор по отношение на съединителното приспособление се подава от производителя на приспособлението или неговия упълномощен представител.

4.2. За всеки тип компоненти за механично съединение, заявлението трябва да се придружава от следните документи и данни:

Върху всеки компонент на механично съединение, съответстващ на типа, за който е предоставено типовото одобрение на ЕИО за компонент, трябва да бъдат нанесени следните обозначения:

5.1.1. фирменото наименование или търговската марка;

5.1.2. знакът за типово одобрение на ЕИО за компонент, съответстващ на образеца, съдържащ се в допълнение 4;

5.1.3. в случаите, когато се извършва проверка на якостните качества в съответствие с допълнение 2 (динамично изпитване):

5.1.4. в случаите, когато се извършва проверка на якостните качества в съответствие с допълнение 3 (статично изпитване):

5.2. Обозначенията трябва да бъдат добре различими, достатъчно четливи и незаличими.

Към всички механични съединения трябва да се прилагат указанията за експлоатация на производителя. Тези указания трябва да се позовават на номера на типовото одобрение на ЕИО за компонент, както и на стойностите на D и Т, в зависимост от конкретното изпитване, на което е било подложено съответното съединение.

МЕСТА И НАЧИН ЗА ПОСТАВЯНЕ НА ЗАДЪЛЖИТЕЛНИТЕ ТАБЕЛКИ И ОБОЗНАЧЕНИЯ ВЪРХУ КОРПУСА НА ТРАКТОРА

1.1. Всички селскостопански или горски трактори трябва да бъдат снабдени с табелката и обозначенията, описани в следващите раздели. Табелката и обозначенията се поставят или от производителя, или от неговия упълномощен представител.

Табелката на производителя, съответстваща на образеца, показан в допълнението към настоящото приложение, трябва да бъде закрепена надеждно на видимо и леснодостъпно място върху част, която не подлежи на подмяна в процеса на експлоатацията. Табелката трябва да отразява ясно и незаличимо следната информация в посочения ред.

2.1.2. Тип на трактора (и вариант, ако е необходимо).

Този номер се състои от малката буква „е“, последвана в посочения ред, от опознавателния номер или букви на държавата, предоставила типовото одобрение на ЕИО (1 за Германия, 2 за Франция, 3 за Италия, 4 за Нидерландия, 6 за Белгия, 9 за Испания, 11 за Обединеното кралство, 13 за Люксембург, 18 за Дания, 21 за Португалия, EL за Гърция, IRL за Ирландия) и сертификата за типовото одобрение за съответния тип превозно средство. Между буквата „е“ и опознавателните букви или номер на държавата, предоставила типовото одобрение на ЕИО, както и между въпросния номер или букви и номера на типовото одобрение на ЕИО, се поставя знак „звездичка“.

2.1.5. Минималната и максималната стойност на максимално допустимата маса на трактора в натоварено състояние, в зависимост от различните типове гуми, с които може да бъде оборудван тракторът.

2.1.6. Максимално допустима маса на превозното средство за всяка от осите на трактора в зависимост от вероятните типове гуми, с които може да бъде оборудван тракторът; тази информация трябва да бъде описана в реда от предната към задната част на трактора.

2.1.7. Технически допустима теглена маса (теглени маси): съгласно точка 1.7 от приложение I.

2.1.8. Държавите-членки могат да изискат, за тракторите предлагани на своите пазари, да се посочи, освен наименованието на производителя и държавата, в която се извършва окончателния монтаж, в случаите, когато окончателният монтаж се извършва в място, различно от държавата на производителя, ако това място не е държава-членка на Общността.

2.2. Производителят може да постави допълнителна информация под или отстрани до предписаните обозначения, извън ясно обозначения правоъгълник, съдържащ единствено информацията, предвидена в точки от 2.1.1 до 2.1.7 (виж примера за табелка на производителя по-долу).

Идентификационният номер на трактора е постоянна комбинация от знаци, предоставен на всеки трактор от съответния производител. Неговото предназначение е да осигури ясно идентифициране на всеки трактор за период от 30 години с посредничеството на производителя.

Номерът трябва да бъде нанесен върху табелката на производителя, а също така и върху шасито или друга подобна конструкция.

3.1.1. Номерът трябва да се вмести, когато това е възможно, в един ред.

3.1.2. Номерът трябва да бъде нанесен върху шасито или друга подобна конструкция, върху предната дясна част на превозното средство.

3.1.3. Номерът трябва да бъде нанесен на добре видимо и достъпно място, например чрез заковаване или щамповане, по такъв начин, че да не може да бъде заличен или повреден.

4.1. За всички обозначения, предвидени в точки 2 и 3, трябва да се използват римски букви и арабски цифри. Римските букви, използвани за обозначенията, предвидени в подточки 2.1.1 и 2.1.3 и точка 3, обаче, трябва да бъдат главни букви.

Относно идентификационния номер на трактора:

4.2.1. не се разрешава употребата на буквите I, О и Q, тирета, звездички и други специални знаци;

минималната височина на буквите и цифрите трябва да бъде както следва:

4.2.2.1. 7 мм за знаците, нанесени директно върху шасито, рамата или други подобни конструкции на трактора,

4.2.2.2. 4 мм за знаците, нанесени върху табелката на производителя.

Пример за конфигуриране на табелката на производителя

УПРАВЛЕНИЕ НА СПИРАЧНАТА СИСТЕМА НА ТЕГЛЕНИТЕ ПРЕВОЗНИ СРЕДСТВА И СПИРАЧНА ВРЪЗКА МЕЖДУ ТРАКТОРА И ТЕГЛЕНИТЕ ПРЕВОЗНИ СРЕДСТВА

1. Когато в трактора е предвидено устройство за управление на спирачната система на ремаркето, същото трябва да бъде или ръчно или крачно задействано, при осигурена възможност за неговото модериране и управление от седалката на водача, без същото да бъде повлияно от действието на другите командни механизми.

Когато тракторът е оборудван с пневматична или хидравлична съединителна система, разположена между трактора и теглената маса, за задействане на работната спирачна система на съответния състав от превозни средства, трябва да се предвиди само един команден механизъм.

2. Използваните спирачни системи могат да бъдат системи, характеристиките на които са дефинирани в приложение I към Директива 76/432/ЕИО относно спирачните устройства на колесните селскостопански и горски трактори.

Системата трябва да бъде проектирана и изпълнена по такъв начин, че работата на трактора да не бъде неблагоприятно повлияна при евентуална неизправност или влошаване на характеристиките на спирачното устройство на тегленото превозно средство или при нарушаване на целостта на съединителната връзка.

Когато връзката между трактора и тегленото превозно средство (теглените превозни средства) е хидравлична или пневматична, същата трябва да удовлетворява едно или друго от следните условия.

Хидравличната връзка трябва да бъде еднопроводен тип.

Връзката трябва да съответства на ISO стандарта ISO/5676 от 1983 г., при което изпъкналата част е откъм страната на трактора.

Действието на командната система трябва да осигурява възможност за подаване на нулево налягане към съединителната глава в състояние на покой; работното налягане трябва да бъде не по-малко от 10 и не по-голямо от 15 MPa.

Не трябва да бъде възможно отсъединяването на източника на напрежението от двигателя.

Връзката между трактора и тегленото превозно средство (теглените превозни средства) е двойнопроводен тип: автоматичен тръбопровод и директен спирачен тръбопровод, който работи чрез увеличаване на налягането.

Съединителната глава трябва да съответства на ISO стандарта ISO 1728 от 1980 г.

Действието на командната система трябва да дава възможност за подаване към съединителната глава на работно налягане, не по-малко от 0,65 и не по-голямо от 0,8 MPa.

Документи	Е/ЕCE/234,	REV 1/ADD 42/REV 1.
	Е/ЕCE/ТRANS/505/

		ПРЕДНИ СТЪКЛА							СТЪКЛА, РАЗЛИЧНИ ОТ ПРЕДНИ
		Закалено стъкло		Обикновено пластово стъкло		Обработено пластово стъкло		Стъкло-пластмаса	Закалено стъкло	Пластово стъкло	Стъкло-пласмаса
		I	I/P	II	II/P	III	III/P	IV	Закалено стъкло	Пластово стъкло	Стъкло-пласмаса
Раздробяване		D/2	D/2	—	—	H/4	H/4	—	E/2	—	—
— Механична якост:	— сфера с тегло 227	—	—	F/4.3.	F/4.3.	F/4.3.	F/4.3.	F/4.3.	E/3.1.	G/4	G/4
— Механична якост:	— сфера с тегло 2 260 г	—	—	F/4.2.	F/4.2.	F/4.2.	F/4.2.	—	—	—	—
Изпитание с модел на глава (3)		D/3	D/3	F/3	F/3	F/3	F/3	J/3	—	G/3 (5)	K/3 (5)
износване:	— външна страна	—	—	F/5.1.	F/5.1.	F/5.1.	F/5.1.	F/5.1.	—	F/5.1.	F/5.1.
износване:	— вътрешна страна	—	I/2	—	I/2	—	I/2	I/2	I/2 (4)	I/2 (4)	I/2
Висока температура		—	—	C/5	C/5	C/5	C/5	C/5	—	C/5	C/5
Въздействие на светлина		—	C/6	C/6	C/6	C/6	C/6	C/6	—	C/6	C/6
Влажност		—	C/7	C/7	C/7	C/7	C/7	C/7	C/7 (4)	C/7	C/7
Пропускане на светлина		C/9.1.	C/9.1.	C/9.1.	C/9.1.	C/9.1.	C/9.1.	C/9.1.	C/9.1.	C/9.1.	C/9.1.
Оптични деформации		C/9.2.	C/9.2.	C/9.2.	C/9.2.	C/9.2.	C/9.2.	C/9.2.	—	—	—
Втори образ		C/9.3.	C/9.3.	C/9.3.	C/9.3.	C/9.3.	C/9.3.	C/9.3.	—	—	—
Разпознаване на цветовете		C/9.4.	C/9.4.	C/9.4.	C/9.4.	C/9.4.	C/9.4.	C/9.4.	—	—	—
Устойчивост на температурни изменения		—	C/8	—	C/8	—	C/8	C/8	C/8 (4)	C/8 (4)	C/8
Устойчивост на въздействието на огън		—	C/10	—	C/10	—	C/10	C/10	C/10 (4)	C/10 (4)	C/10
Устойчивост на химични фактори		—	C/11	—	C/11	—	C/11	C/11	C/11 (4)	C/11 (4)	C/11
Забележка: Препратка като Й 3/3 в таблицата означава приложение III Й и точка 3 от въпросното приложение, където е описан съответният тест и са установени изискванията за одобрение.

	Безцветно	Оцветено
Оцветяване на стъклото:	2	1
Оцветяване на междинния слой:	1	2

— категория I:		е ≤ 4.5 мм
— категория II:	4.5 мм <	е ≤ 5.5 мм
— категория III:	5.5 мм <	е ≤ 6.5 мм
— категория IV:	6.5 мм <	е

— категория I:		е ≤ 3,5 мм
— категория II:	3,5 мм <	е ≤ 4,5 мм
— категория III:	4,5 мм <	е≤ 6,5 мм
— категория IV:	6,5 мм <	е

в мм
a: разстояние от повърхността на опасната точка	Височина между преградата и защитното устройство b
	2 400	2 200	2 000	1 800	1 600	1 400	1 200	1 000
	Хоризонтално разстояние c от опасната точка
2 400	-	100	100	100	100	100	100	100
2 200	-	250	350	400	500	500	600	600
2 000	-	-	350	500	600	700	900	1 100
1 800	-	-	-	600	900	900	1 000	1 100
1 600	-	-	-	500	900	900	1 000	1 300
1 400	-	-	-	100	800	900	1 000	1 300
1 200	-	-	-	-	500	900	1 000	1 400
1 000	-	-	-	-	300	900	1 000	1 400
800	-	-	-	-	-	600	900	1 300
600	-	-	-	-	-	-	500	1 200
400	-	-	-	-	-	-	300	1 200
200	-	-	-	-	-	-	200	1 100

Показание	С изпитвана проба	Със светлинен филтър	Със стандартен отражател	Количествено представяне
Т1	Не	Не	Да	Количество на падащата светлина
Т2	Да	Не	Да	Общо количество на светлината, преминала през пробата
Т3	Не	Да	Не	Количество на светлината, разсеяна от прибора
Т4	Да	Да	Не	Количество на светлината, разсеяна от прибора и пробата

	Безцветно	Оцветено
Оцветяване на вътрешния слой:	1	2

	Безцветно	Оцветено
Оцветяване на междинния пластмасов слой или покритието:	1	2

	Не включва	Включва
Сенчеста ивица и/или ивица на затъмнението	1	2

Полирано (плоско) стъкло	Флоат стъкло	Листово стъкло
1	1	2

	Безцветно	Оцветено
Оцветяване на пластмасовия междинен слой, или пластмасовото покритие:	1	2

Материал	Индекс на трудност
Плоско стъкло	2
Флоат стъкло	1
Листово стъкло	1

Тип на стъклото	Брой на пробите
Плоско (два комплекта)	4
Плоско и изпъкнало (три комплекта)	5

Материал	Индекс на трудност	Оцветяване	Индекс на трудност
Полирано стъкло	2	безцветно	1
Флоат стъкло	1	оцветено	2
Листово стъкло	1

Номинална дебелина на стъклото (е)	Височина на падане
е ≤ 3,5 мм	2,0 м + 5/– 0 мм
3,5 мм < е	2,5 м + 5/– 0 мм

Дебелина на изпитваната проба в	+40 °С		–20 °С
мм	Височина на падането	Максимално допустима маса на фрагментите в	Височина на падането в	Максимално допустима маса на фрагментите
мм	м (1)	г	м (1)	в г
е ≤ 4,5	9	12	8,5	12
4,5 < е ≤ 5,5	10	15	9	15
5,5 < е ≤ 6,5	11	20	9,5	20
е > 6,5	12	25	10	25

— категория I:		е ≤ 5,5 мм,
— категория II:	5,5 мм <	е ≤ 6,5 мм,
— категория III:	6,5 мм <	е

Номинална дебелина	Височина на падане
е ≤ 5,5 мм	5 м	+ 25 мм/– 0 мм
5,5 мм ≤ е ≤ 6,5 мм	6 м
6,5 мм ≤ е	7 м

1. за образеца с най-голямата площ	1. за образеца с най-малката площ
2. за следващия образец в реда на намаляване на площта 1	2. за следващия образец в реда на увеличаване на площта 1
3. за следващия образец в реда на намаляване на площта 2	3. за следващия образец в реда на увеличаване на площта 2
4. за следващия образец в реда на намаляване на площта 3	4. за следващия образец в реда на увеличаване на площта 3
5. за следващия образец в реда на намаляване на площта 4	5. за следващия образец в реда на увеличаване на площта 4

Предни стъкла от закалено стъкло	Стъкла от закалено стъкло, които не са предни стъкла	Предни стъкла от обработено пластово стъкло
Ps ≤ 200: едно разрушаване в рамките на производствения етап	Pr ≤ 500: едно за работна смяна	0,1 % за тип
Ps > 200: едно разрушаване на всеки четири часа производство	Pr > 500: две за работна смяна

mt	:	маса на трактора (виж точка 1.6 от приложение I),
mlt	:	маса на трактора (виж точка 1.6 от приложение I) при баластно тегло върху предната ос,
ma	:	тегло върху предната ос на ненатоварения трактор (виж точка 1.9 от приложение IV),
mla	:	тегло върху предната ос на трактора (виж точка 1.9 от приложение IV) при баластно тегло върху предната ос,
l	:	междуосие на трактора (виж точка 1.8 от приложение IV),
S	:	вертикално натоварване в точката на съединяването (виж точка 1.6 от приложение IV),
c	:	разстояние между контролния център на механичното съединение и вертикалната равнина, минаваща през оста на задните колела на трактора (виж точка 1.5 от приложение IV).
